Старые обозначения элементов на схемах станков
Содержание
1 Область применения
Для изображения коммутационных устройств, входящих в электросистему, используют 4 основных обозначения.
ОБОЗНАЧЕНИЯ БУКВЕННО-ЦИФРОВЫЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ
Включают в разработанные чертежи электрификации домов, квартир, производств. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Поэтому, эта статья в основном именно для них.
Прописывается полная информация об элементе, емкость, если это конденсатор, номинальное напряжение, сопротивление для резистора. Второй вид более современный и активно применим, особенно в импортном оборудовании. Однобуквенная символика элементов Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом
Основные базовые изображения Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи.
Вся информация представлена блоками с подписями — наименованиями устройств.

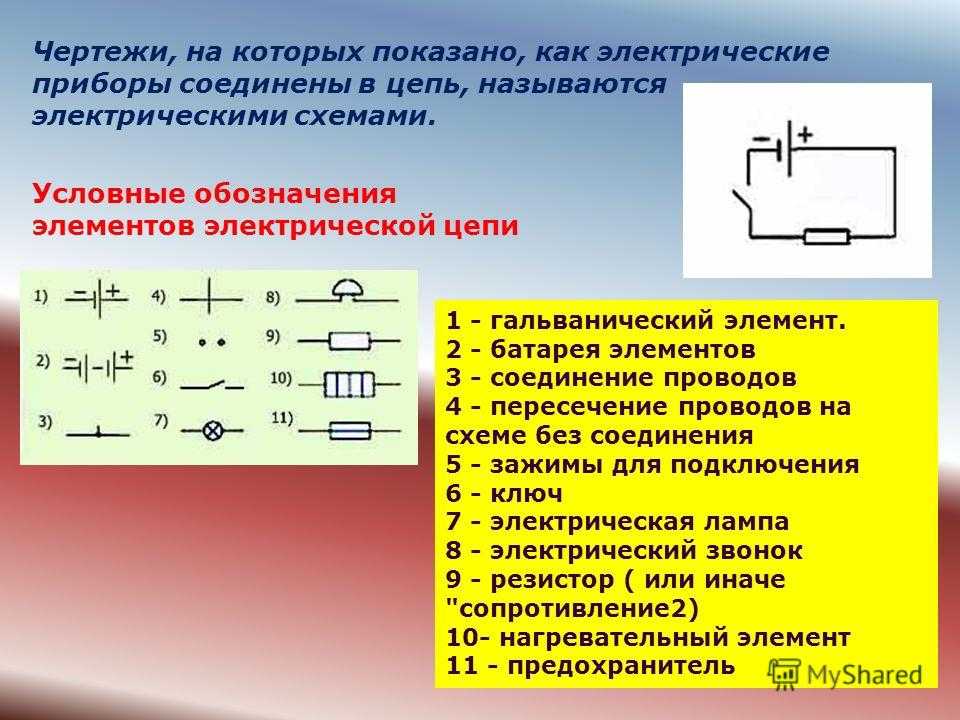

Условные графические обозначения радиоэлементов
Правила нанесения наименований и обозначений
Вне зависимости от типа выключателя, размещения реле времени, главного трансформатора или узо, нужно следовать определенным правилам их нанесения:
- Все разделенные участки имеют различную маркировку.
- Участки, которые проходят через разборные или разъемные контактные соединения, указывают одинаково.
- Ноль отмечают большой буквой «О».
- Все фазы маркируют заглавными буквами «А», «В» и «С» в том случае, если речь идет о трехфазных цепях.
- Если полярность цепи «-» – ставят четные числа, если «+» – нечетные.
- При маркировке силового оборудования на чертежах используют дробные пометки. Числитель – это номер элемента, а знаменатель – это мощность оборудования.
Обозначения условные графические на электрической схеме – это не просто пометки. Это алфавит, который дает возможность выявить причину поломки и устранить ее в кратчайшие сроки.
Обозначения условные графические и буквенные
Чтобы понимать, что происходит в электрической цепи, необходимо научиться читать схему. Стандарт, вступивший в силу в 1986 году, способствовал приравниванию отечественных норм к европейским. ГОСТ – это грамматика схемы электроснабжения. Его отсутствие сделало бы невозможным использование техники за пределами одного государства.
За счет этих стандартов на чертежах стали использовать два типа маркировки:
- Буквенные.
- Графические.
Самые распространенные буквенные маркировки представлены в таблице №1.
Таблица 1
Сюда в обязательном порядке вносят данные трансформатора, преобразователей, узо, катушек, реле времени, конденсаторов и т. п.

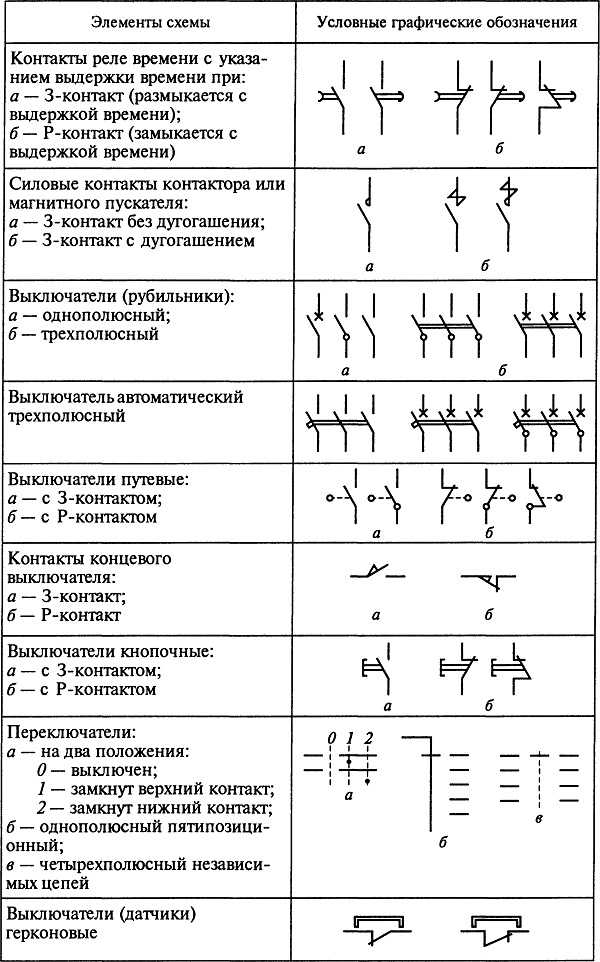

Таблица №2. Контактные соединения.
Место, где размещают контакт, может быть на любом участке, который располагается от условного первого разрыва до условного второго и т. д. Порой некоторые элементы размечают одинаково, но буквенная отметка может быть иной.
Таблица 2
Таблица №3. Реле.
Таблица 3
Таблица №4. Полупроводниковые элементы.
Таблица 4
На всех чертежах указано исходное состояние цепи, т.е. до момента пока в нее не пустили ток.
Электрические машины (ГОСТ 2.722-68)
| Наименование | Обозн. | Наименование | Обозн. |
|---|---|---|---|
| Статор. Обмотка статора. Общее обозначение | Ротор. Общее обозначение и короткозамкнутый | ||
| Ротор с обмоткой, коллектором и щетками | Машина электрическая. Общее обозначение | ||
| Машина асинхронная трехфазная с шестью выведенными концами фаз обмотки статора и с короткозамкнутым ротором | Примечание. Внутри окружности допускается указывать следующие данные: а) род машины (генератор — Г(G), двигатель — М(M), тахогенератор — ТГ(BR) и др.; б) род тока, число фаз или вид соединения обмоток, например генератор трехфазный | ||
| Машина асинхронная трехфазная с фазным ротором, обмотка которого соединена в звезду, обмотка статора — в треугольник | Машина синхронная трехфазная неявнополюсная с обмоткой возбуждения на роторе; обмотка статора соединена в треугольник | ||
| Машина постоянного тока с последовательным возбуждением | Машина постоянного тока с параллельным возбуждением | ||
| Машина постоянного тока с независимым возбуждением | Машина постоянного тока со смешанным возбуждением | ||
| Машина постоянного тока с возбуждением от постоянных магнитов | Двигатель коллекторный однофазный последовательного возбуждения |
Помогла ли вам статья?
Задать вопрос
Пишите ваши рекомендации и задавайте вопросы в комментариях
расшифровка графики и буквенно-цифровых знаков © Геостарт
Рубрика: Электроприборы и освещение
Условные обозначения в электрических схемах: расшифровка графики и буквенно-цифровых знаков
Чтение чертежей по электрике требует определенных знаний, которые можно почерпнуть из нормативных документов.
Своеобразным «языком» чтения являются условные обозначения в электрических схемах – система знаков и символов, преимущественно графических и буквенных. Кроме них иногда цифрами проставляются номиналы.
Сгласитесь, понимание стандартных обозначений просто необходимо для любого домашнего мастера. Эти знания помогут прочесть электросхему, самостоятельно составить план разводки в квартире или в частном доме. Предлагаем разобраться во всех тонкостях написания проектной документации.
Какие виды электросхем могут пригодиться?
Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.
Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг – это знакомство с видами электрических схем .
Схема щита, использующая реальные изображения коммутационных, защитных устройств, – электрические связи изображены цветными проводами. По сути, она не имеет ничего общего с профессиональной документацией, которая сопровождает проекты по энергоснабжению дома
Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».
Это дубликат более раннего документа – ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна – электрическая.
Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр., всего 8 пунктов.
Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.
Тип #1 — функциональная схема
Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.
А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.
Образец функциональной схемы. Она содержит минимум условных обозначений. Вся информация представлена блоками с подписями — наименованиями устройств. По чертежу можно понять, как элементы связаны между собой
Тип #2 — принципиальная схема
Принципиальная схема, в отличие от функциональной – это набор условных обозначений, без знания которых сложно разобраться в устройстве сети в целом. На чертеже указываются все устройства и связи между ними. Если схема сложная, содержащая, например, резервирующие цепи, то эксплуатационники пользуются оперативным схемами, дающими представление о «сегодняшнем положении коммутационных аппаратов».
Если же нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.
Вариант принципиальной схемы для электроснабжения дома с обозначением розеток, выключателей, разъема подключения электроплиты, звонка и его кнопки, светильников, автоматических предохранителей
Тип #3 — монтажная схема
Монтажная схема – документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.
Указано расположение таких элементов, как выключатели и розетки, светильники, автоматы защиты . Прямо в схеме можно расставить номиналы и длину цепей.
Образец примитивной, но понятной и читаемой монтажной схемы для электроразводки частного дома, который можно составить самостоятельно, пользуясь ограниченным набором условных обозначений
Требования по всем видам схематической документации изложены в ГОСТ 2.702-2011 , именно им и следует в дальнейшем руководствоваться при составлении собственных проектов.
Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования.

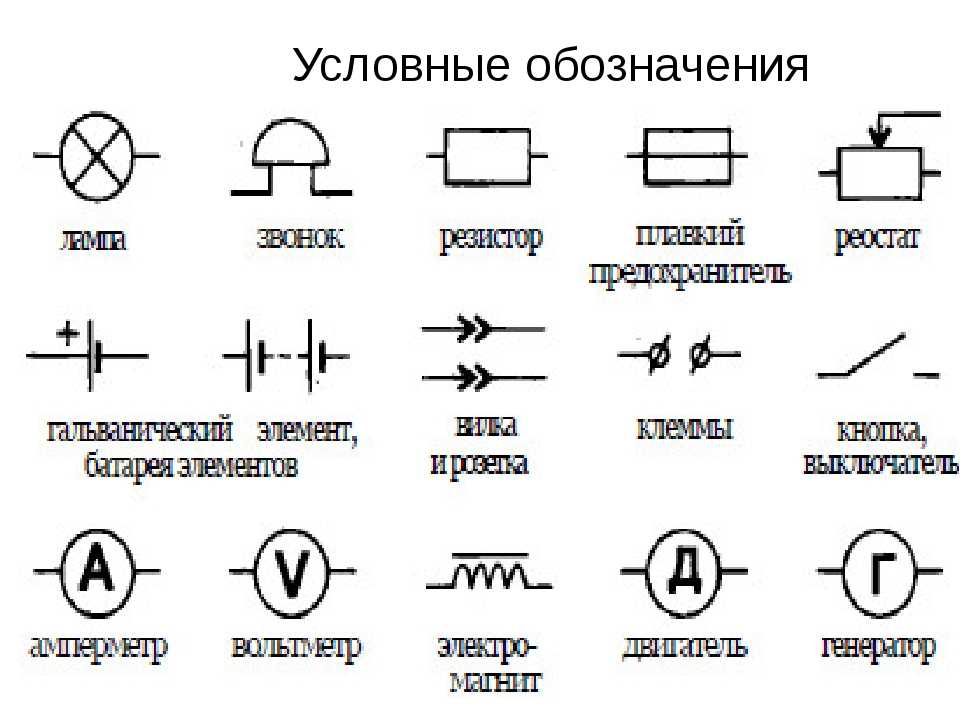

Графические изображения в электросхемах
Чертеж электросети представляет собой набор графических элементов, которые в совокупности образуют неразрывную систему. На практике это комплект устройств, соединенных проводами.
Большая часть обозначений – графические. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.
Основные базовые изображения
Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи.
Самый простой пример – обыкновенный выключатель. Все контакты делятся на замыкающие, размыкающие и переключающие – именно они и отображаются в схемах.
Для изображения коммутационных устройств, входящих в электросистему, используют 4 основных обозначения. У 3-позиционного переключающего контакта есть, кроме функции переключения с одной цепи на другую, и нейтральное положение Функции контактов также обозначаются символами, которые указываются в схемах. Они делятся на две группы: функции подвижных контактов – их всего две, и функции неподвижных контактов – еще семь (+)
Перечисленные графические изображения являются обязательными при составлении принципиальных схем и обычно понятны даже начинающему электрику.
Символика однолинейных схем
Для сборки электрощитов также используют чертежи. Обычно они представляют собой однолинейную схему с обозначением УЗО , автоматических выключателей, контакторов и другого защитного оборудования.
Некоторые графические символы похожи между собой, поэтому при составлении схемы требуется особое внимание. Например, контактор и рубильник обозначаются одинаково, разница — в небольшом элементе на неподвижном контакте.
Графика для однолинейных схем, используемых при сборке электрощита. Не обязательно, что на конкретной схеме должны присутствовать все обозначения – чертеж зависит от «начинки» щита, необходимости в тех или иных устройствах (+)
Специальными символами обозначаются катушки реле – во всех изображениях за основу взят прямоугольник.
Небольшие графические элементы, нанесенные снаружи или внутри прямоугольников, и отличают между собой катушки различных реле – контактора, фото, времени или импульсного (+)
Для запоминания значков часто используют ассоциации или буквенно-графические подсказки. Например, мотор-привод изображается кружком, внутри которого находится буква «М».
Схема условных обозначений измерительных приборов (вольтметра, амперметра и др.), соединений (розеток, клеммников) и сопутствующих элементов – двух видов лампочек, мотора, нагревательного элемента (+)
При составлении схемы следует учитывать, что для обозначения некоторых символов также важно количество.
Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один. Парные галочки при изображении розеток – это количество проводов.
Как изображаются шины и провода?
Для обозначений шин, кабелей и проводов используется линейная графика – практически все символы состоят из прямых линий.
Соединения проводников указываются точками. Если в месте соединения двух линий никакой пометки нет, то это простое пересечение.
Условные обозначения для проводов, кабелей, шин, слияний и пересечений двух (возможно и более) линий, ответвлений. Для изображения защитного проводника также имеется отдельный значок
Провода бывают разные по виду, назначению, нагрузке, способу прокладки. Все это также можно отобразить схематически.
Таблица обозначений всевозможных токонесущих линий. С помощью дополнительных пометок можно указать количество проводников в одном кабеле, напряжение в контуре, материал изготовления провода и пр. (+)
Дополнительные характеристики облегчают подбор материалов и монтаж электросети. В дальнейшем благодаря указанным на схеме характеристикам можно судить о потенциальных возможностях уже установленной электросистемы.

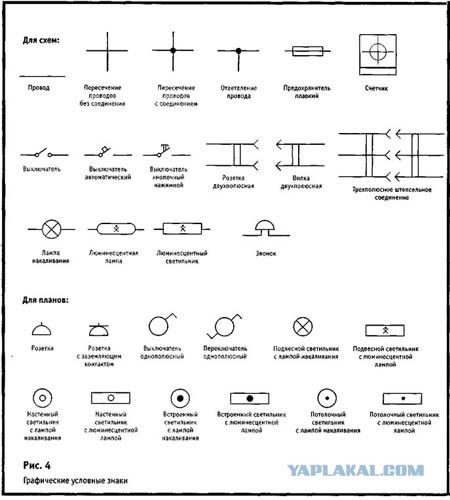

Розетки и выключатели на схемах
Обозначение выключателей разбито на несколько групп – по степени защиты , способу установки (скрытой или открытой). Отдельно вынесены переключатели на два направления. 2- и 3-клавишные выключатели обозначаются по-разному.
Для некоторых устройств управления источниками света обозначений нет — например, для кнопочных устройств и диммеров.
Схематичное изображение выключателей и переключателей. Значки легко запоминаются. Например, устройства с защитой IP44 и более отличаются закрашенным кружком, а все «открытые» модификации напоминают ключики (+)
Сейчас для экономии электроэнергии в больших помещениях часто устанавливают проходные переключатели , которыми управляют с 2 или 3 точек. Для них также можно найти соответствующие значки.
Розетки, как и выключатели, поделены на группы по степени защиты. Внутри групп устройства делятся по количеству полюсов, наличию защиты. Для обозначения блоков используются буквенно-цифровые подписи, указывающие на количество и назначение установок в одном блоке.
Схематичное изображение различных типов розеток – скрытых (встроенных) и открытых (накладных). Как и у выключателей, установки с защитой IP44 обозначаются заштрихованными символами (+)
При запоминании обозначений различных электрических элементов на схемах следует каждое условно изображенное устройство соотносить с реальным изделием.
Например, популярные виды розеток выглядят следующим образом:
Сейчас самыми популярными являются устройства скрытого типа с заземлением. Наружные приборы устанавливают обычно там, где не рекомендуется монтировать скрытую проводку, то есть в деревянных зданиях (+)
На деле же электромонтажные устройства выглядят так:
Обозначение источников света
Для различных видов ламп и светильников также предусмотрены отдельные символы. Удобно то, что для светодиодных и люминесцентных лампочек есть специальные значки.
Таблица условных обозначений источников света. Линейные и щелевые приборы имеют прямоугольную форму, остальные – круглую или близкую к ней. Для патронов существует специальная символика
Стандартные изображения разного рода светильников часто применяют для составления монтажных схем.
Если использовать одинаковые значки, придется включать дополнительные уточнения, а с типовыми символами можно нарисовать схему намного быстрее.
Элементы для составления принципиальных электросхем
Базовые символы для принципиальных схем отличаются мало, но кроме них есть еще специальные значки для обозначения всевозможных радиоэлементов: тиристоров, резисторов, диодов и пр.

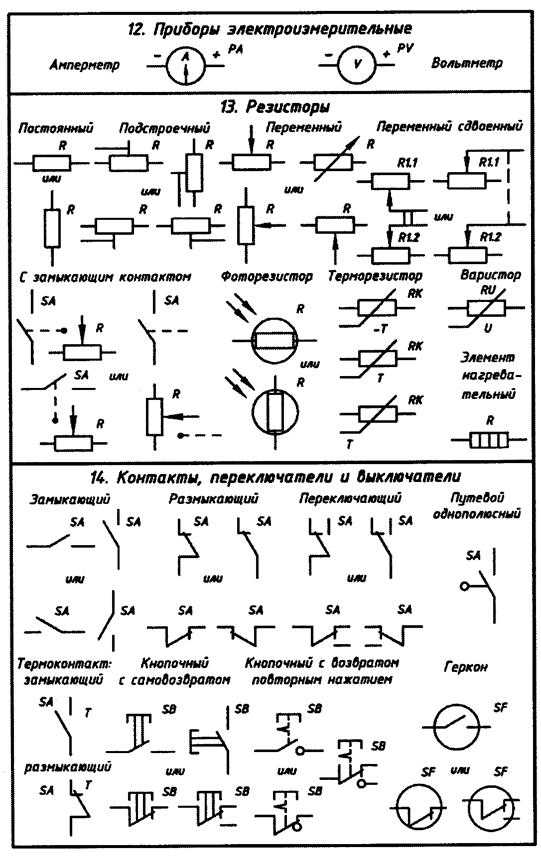

Условные обозначения для составления или чтения принципиальных электросхем. Кроме графических символов может быть использована буквенно-цифровая маркировка, если необходимо указать характеристики элементов (+)
Существуют отдельные обозначения для радиоустройств, но при проектировании домашней электросети они обычно не требуются.
Буквенные обозначения на электросхемах
Чтобы дать более полную информацию об устройстве, его подписывают сокращенным буквенным обозначением. Количество букв – 2 или 3. Иногда буквенное обозначение превращается в буквенно-цифровое, если рядом поставить порядковый номер устройства.
Таблица обозначений схематических элементов в международном формате. Отличительная черта – буквы выставляются латиницей. По обозначениям можно определить устройство, количество одинаковых элементов, связь между ними (+)
Наряду с международными есть и российские стандарты. Они перечислены в ГОСТ 7624-55, но этот документ признан недействующим.
Пример чтения схем электроустройств (часть 1):
Продолжение, а точнее, часть 2 о тонкостях чтения схем электроустройств (часть 2):
Подробно о самостоятельном составлении схем:
Владение информацией по чтению и составлению электросхем может пригодиться и для монтажных работ по благоустройству жилья, и для ремонта электроприборов . Ни к чему придумывать собственную символику, когда есть профессиональная система условных обозначений, выучить которую не так уж и сложно.
автор Сомова Арина |
Обозначение выключателей и розеток на чертежах
Мы уже много раз говорили о том, как важно правильно составить схему электроснабжения перед проведением ремонтных работ по бытовой электрике, с этого все и следует начинать. На схемах показаны основные электрические узлы — вводная линия, счетчик электроэнергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, элементы освещения. Чтобы хотя бы мало-мальски в ней разобраться, нужно знать, каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам немного узнать об этом.
Многие люди начинают ремонтные работы в строящемся доме или только что приобретенной квартире с приглашения специалиста для помощи в составлении схемы. Все, что вам нужно сделать, это подробно рассказать, где вы планируете размещать крупногабаритную мебель и бытовые электроприборы. И задача профессионала — схематично отобразить все это с указанием места установки выключателей и розеток на плане. Такой чертеж поможет вам четко определить количество необходимых материалов и рационально спланировать порядок проведения электромонтажных работ.
Мы не будем говорить о сложных электрических элементах, таких как переключатели, реле, тиристоры, симисторы, двигатели. Для бытовых электрических систем в этом нет необходимости. Наша основная задача научиться распознавать обозначения бытовых выключателей и розеток на схематических чертежах.
Условное обозначение электротехнических элементов выполняют с помощью графических символов — треугольников, окружностей, прямоугольников, линий и т.п.
Обозначение розетки
Розетка — коммутационное устройство, входящее в состав штекерного соединения, работает в паре с вилкой, предназначено для подключения электроприборов к сети.
Обозначение розеток на чертежах выполняют полукругом, от выпуклой части которого отходит одна или несколько линий в зависимости от типа коммутационного аппарата.
На видео показаны основные условные обозначения электрооборудования:
Розетки по способу установки бывают:
- Наружный (для открытой проводки). Их монтируют на поверхность стены. Они обозначаются пустым полукругом, внутри которого нет дополнительных черточек.
- Внутренний (для скрытой проводки). Они крепятся внутри стены, для этого нужно сделать отверстие и вставить в него специальную розетку, по форме напоминающую неглубокий стакан. На схематическом изображении таких коммутационных аппаратов полукруг внутри имеет линию по центру.
часто используются в бытовых сетях. Представляют собой моноблок, в котором имеется два штекерных разъема (то есть к ним можно подключить две вилки от двух разных электроприборов) и одно монтажное место (установка производится в одну розетку).
Обозначение двойной розетки на электрической схеме выглядит как полукруг с двумя черточками на внешней выпуклой стороне:
В современных бытовых сетях все чаще используются розетки с заземлением; они гарантируют длительную надежную работу электроприборов и безопасность людей в условиях поражения электрическим током.
Эти устройства отличаются от обычных тем, что имеют третий контакт, к которому подключается заземляющий провод.
Этот провод идет на общий распределительный щит, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме следующее:
Как видите, заземление обозначено горизонтальной линией, которая по касательной примыкает к выпуклой части полукруга.
В современном доме уже не редкость использование не однофазной электрической сети, а трехфазной. Некоторым потребителям электроэнергии требуется именно напряжение 380 В (отопительные котлы, водонагреватели, электроплиты).
Для их подключения используются трехполюсные розетки с защитным заземлением. Коммутационные устройства этого типа имеют пять контактов – трехфазный, один нулевой и еще один для защитного заземления. Трехполюсная розетка обозначается тремя черточками снаружи полукруга:
А вот так выглядят обозначения двойных розеток с защитным заземлением:
Иногда можно увидеть обозначение розетки, которая имеет внутри полукруг, полностью закрашенный черным цветом. Это означает, что коммутационный аппарат влагостойкий, он оснащен защитным кожухом, что исключает возможность попадания влаги или пыли в розетку. Степень защиты таких элементов маркируется специальными символами:
- Две английские буквы IP обозначают само понятие, что сокет имеет определенный уровень защиты.
- Далее следуют две цифры, первая из которых указывает на степень защиты от пыли, вторая — от влаги.
На схеме розетки со степенью защиты IP 44-55 выглядят так:
Если они имеют контакт защитного заземления, то соответственно добавляется горизонтальная линия:
Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:
youtube.com/embed/MlHD4WczKck» allowfullscreen=»» frameborder=»0″> Выключатель Обозначение
Выключатель — коммутационное устройство, предназначенное для управления осветительными приборами в доме. Во время его включения-выключения электрическая цепь замыкается или размыкается. Соответственно при включенном выключателе на светильник подается напряжение по замкнутой цепи, и он загорается. И наоборот, если выключатель выключен, электрическая цепь разорвана, напряжение не доходит до лампочки, и она не загорается.
Обозначение выключателей на чертежах выполняется кружком с прочерком вверху:
Как видите, у черточки в конце еще есть небольшой крючок. Это означает, что коммутационное устройство является одноклавишным. Обозначение двухкнопочного и трехкнопочного выключателей соответственно будет иметь два и три крючка:
Как и розетки, выключатели могут быть внешними и внутренними. Все вышеперечисленные обозначения относятся к устройствам для открытой (или наружной) установки, то есть когда они монтируются на поверхность стены.
Выключатель скрытого монтажа (или внутренний) на схеме обозначается так же, только крючками, направленными в обе стороны:
Выключатели, предназначенные для наружной установки или в помещениях с повышенной влажностью, имеют определенную степень защиты, которая маркируется так же, как и для розеток — IP 44-55. На схемах такие выключатели изображаются кружком, залитым внутри черным цветом:
Иногда на схеме можно увидеть изображение выключателя, где линии с крючками направлены в две противоположные стороны от круга, как бы в зеркальном отображении. Таким образом, обозначается коммутатор или, как его называют по-другому, проходной коммутатор.
Данные коммутационные устройства подключаются по специальной схеме и позволяют управлять одним и тем же осветительным прибором из разных мест (их использование очень удобно в длинных коридорах, на лестничных клетках).
Также могут быть двухклавишными или трехклавишными:
Обозначение блока
Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок выключателя-розетки. Его использование очень выгодно. Во-первых, это экономит немного места. А во-вторых, нет необходимости делать пазы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и к розетке, и к выключателю, укладываются в одну штробу). Эти блоки устроены по-разному.
Наглядно про блоки в следующем видео:
Обозначение розеток и выключателей, объединенных в один блок, выглядит на схеме значительно сложнее:
- Блок скрытого монтажа с одним выключателем и одной розеткой.
- Блок скрытого монтажа с одним выключателем и одной розеткой с защитным заземлением.
- Блок скрытого монтажа, состоящий из двух выключателей и розетки с защитным заземлением.
- Блок скрытого монтажа, состоящий из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.
Все эти образы не нужно учить наизусть, главное понять их. А хороший, грамотно составленный чертеж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.
Обзор электрических чертежей и схем — статьи
Проектирование, установка и устранение неисправностей электрических систем требует использования различных чертежей, чтобы дать инженерам, монтажникам и техникам визуальное представление о системах, с которыми они работают.
Электрическое оборудование и электрические схемы часто обозначаются символами и линиями, обозначающими различные компоненты и соединения в системе. Уровень сложности электрического чертежа будет варьироваться в зависимости от предполагаемой цели и персонала, работающего с чертежом.
Инженеры-конструкторы и техники используют схемы для создания и поиска неисправностей в сложных цепях, в то время как операторы предприятий используют однолинейные схемы и схемы стояков для облегчения коммутационных операций в своей распределительной системе.
Умение читать и интерпретировать различные типы электрических чертежей является важным навыком, которым должны обладать все работники-электрики для эффективного выполнения своих задач.
Символы и линии на электрическом чертеже говорят на языке, который должны понимать все, кто участвует в проектировании, сборке и устранении неисправностей электрических систем. В этой статье мы кратко опишем несколько типов распространенных электрических схем, встречающихся в этой области, и объясним их назначение.
Однолинейная схема
Распределительное устройство среднего напряжения Однолинейная схема. Фото: General Electric
Когда вам нужен вид энергосистемы с высоты птичьего полета, однолинейная схема часто является первым чертежом, к которому нужно обратиться. Эти чертежи, также называемые однолинейными схемами, показывают поток электроэнергии или ход электрических цепей и то, как они связаны.
Физические взаимосвязи обычно не учитываются на однолинейной схеме, однако они должны отображать все основные компоненты энергосистемы и перечислять все важные номиналы.
Напряжение системы, импеданс трансформатора, номинальные параметры отключения и ток короткого замыкания — это лишь некоторые из основных элементов, включенных в однолинейную схему.
Эти чертежи должны храниться на виду в главной диспетчерской объекта, чтобы помочь управлять операциями переключения путем определения фидеров и нагрузок, которые они обслуживают. Обычно включаются системное напряжение, частота, фаза и нормальные рабочие положения.
Другие элементы, такие как коэффициенты передачи измерительных трансформаторов и защитные реле, можно найти на однолинейной схеме. Если диаграмма не может охватить все задействованные компоненты, дополнительные диаграммы могут быть нарисованы вместе с основной диаграммой.
Связанный: Символы однолинейной электрической схемы
Трехлинейная схема
Трехлинейная схема шины 4160 В. Фото: NRC.gov
Для более детального представления системы распределения электроэнергии используется трехлинейная схема, показывающая соотношение фаз.
В многофазных системах переменного тока на этих рисунках показаны различные соединения для A, B, C, нейтрали и земли, каждое из которых представлено отдельной линией.
Трехлинейные схемы дополняют однолинейные, предоставляя базовое визуальное руководство по фактическим кабелям питания, подключениям измерительного трансформатора и защитным устройствам. На этих рисунках показано подключение фаз и конкретные конфигурации обмоток без учета их физического расположения.
Схема стояка
Схема электрического стояка. Фото: Инженеры БГР.
Чтобы проиллюстрировать систему распределения электроэнергии в многоэтажном здании, используется схема стояка. Эти чертежи похожи на однолинейные чертежи, но часто фокусируются на том, как энергия перетекает с одного уровня здания на другой.
На диаграммах стояков показаны компоненты распределения, такие как стояки шин, разъемы шин, щиты и трансформаторы от точки ввода до небольших ответвлений на каждом уровне.
Эти чертежи иногда могут иметь одинаковую компоновку с системами сигнализации, телекоммуникационными и интернет-кабелями.
Принципиальная схема
Пример электронной схемы. Фото: DOE.gov
Основная цель принципиальной схемы — подчеркнуть элементы схемы и то, как их функции связаны друг с другом. Схемы — чрезвычайно ценный инструмент для устранения неполадок, который определяет, какие компоненты подключены последовательно или параллельно, и как они соединяются друг с другом.
Компоненты, которые обычно встречаются на принципиальных схемах, включают резисторы, конденсаторы, катушки индуктивности, диоды, логические элементы, контакты предохранителей, переключатели и многое другое. Каждый компонент на принципиальной схеме имеет свой собственный символ для его представления.
Принципиальные схемы должны быть расположены для простоты и легкости понимания без учета фактического физического расположения любого компонента, а только с акцентом на то, как они соединяются друг с другом.
На этих схемах всегда следует изображать переключатели и контакты в обесточенном положении.
Связанный: Объяснение схемы управления автоматическим выключателем
Схема подключения
Пример схемы подключения реле детектора нагрузки. Фото: Square D.
Основная цель электрической схемы состоит в том, чтобы показать все компоненты в электрической цепи, и они расположены так, чтобы показать их фактическое физическое расположение. В отличие от принципиальной схемы, которую можно рассматривать как концептуальный чертеж, электрическая схема предназначена для конечных пользователей и установщиков, которые сосредоточены на выполнении соединений и поиске и устранении неисправностей компонентов.
На электрических схемах все части оборудования, устройства и клеммные колодки должны быть обозначены соответствующими номерами, буквами или цветами. Обозначения клемм и соединений между компонентами четко обозначены, чтобы облегчить сборку или ремонт оборудования, показанного на чертеже.
Блок-схема
Пример блок-схемы. Фото: Mercer.edu
Блок-схемы, возможно, самый простой тип электрических чертежей, представляют основные компоненты сложной системы в виде блоков, соединенных линиями, которые показывают их отношение друг к другу. Эти диаграммы не следует путать с однолинейными чертежами, поскольку они не передают никакой технической информации, а только основные компоненты сложной системы.
Блок-схема дает концептуальное представление о том, как процесс завершается без учета электрических символов или терминов. Каждый блок представляет собой сложную цепь, которую можно объяснить с помощью других рисунков, таких как схемы и электрические схемы.
Логическая схема
Логическая схема реле отказа выключателя. Фото: SEL, Inc.
В современных реле защиты используются логические схемы для представления сложных цепей и процессов, в которых сигнал рассматривается в двоичном формате (1 или 0).
Логические функции на этих схемах представлены соответствующими символами, тогда как блоки используются для представления сложной логической схемы.
Блоки на логической схеме помечены для лучшего понимания без знания внутренней структуры и соединены линиями, которые представляют входы и выходы для двоичных сигналов. Логические схемы обычно не отображают электрические характеристики, такие как напряжение, ток и мощность.
Расписания
Примеры расписаний двигателя и фидера. Фото: Volusia County, FL
При перечислении элементов, таких как выключатели фидеров и размеры проводов для конкретного проекта или части распределительного оборудования, используется график. Термин «график» также может относиться к датам, в которые должно быть завершено определенное действие, обычно называемому «графиком проекта».
Что касается распределения электроэнергии, графики часто включаются в чертежи распределительных щитов и щитов с указанием количества автоматических выключателей, их размеров и нагрузок, которые они обслуживают.
Графики фидеров используются, чтобы помочь определить размер и количество проводов, используемых для входящей службы и исходящих нагрузок в рамках строительного проекта.
Расписания обычно представлены в табличной форме и организованы таким образом, что не требует пояснений, что позволяет легко и быстро находить информацию. Информация в расписании обычно не включает однолинейные схемы или схемы соединений, но они обычно идентифицируют эту информацию с помощью справочных чертежей, легенд и примечаний.
Исполнительные чертежи
Всякий раз, когда строительный проект завершен, «Исполнительный чертеж» представляет собой пересмотренный чертеж, созданный и представленный подрядчиком, чтобы выделить любые изменения, внесенные в первоначальные проектные чертежи в процессе строительства. Эти чертежи являются точным отражением проекта после его завершения и должны детализировать форму, размеры и точное расположение всех элементов в рамках проекта.
Любые модификации, какими бы незначительными они ни были, должны быть включены в исполнительную документацию, если они отличаются от указанных в первоначальном плане.
Исполнительные чертежи должны включать запись утверждений, сопровождающих внесенные изменения.
Каталожные номера
- General Electric Однолинейная схема
- Что такое исполнительные чертежи?
- Типовые символы и условные обозначения электрических чертежей
- Пример чертежа электрического стояка
- Электронные схемы и схемы
- Схемы электрических соединений Square D для контакторов, пускателей, реле и контроллеров Каталог
- SEL-787 Реле защиты трансформатора
буквенное обозначение по ГОСТ
Содержание статьи:
- Условные обозначения электрических элементов и типов цепей
- Обозначение автоматического выключателя на схеме
- Обозначение УЗО на однолинейной схеме
- Обозначение дифференциального автомата на схеме
Для обустройства электроснабжения необходимы эскизные чертежи. Чтобы понять рисунок и прочитать его, нужно знать легенду.
Автоматический выключатель на схеме обозначается по-разному, что часто приводит к недоразумениям, ошибкам при сборке электрощитов и проводки.
Условные обозначения электрических элементов и типов цепей
Автоматический выключатель
Первоначальный вопрос, с которым обычно сталкивается каждый электрик, это проектная документация на помещение или объект, который необходимо электрифицировать. Прежде чем приступить к установке оборудования, квалифицированный специалист должен ознакомиться с сопроводительными документами.
Оборудование и элементы на схеме могут обозначаться как буквенными, так и графическими изображениями. Чертежи разрабатывают в соответствии с ГОСТами и правилами обозначения оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приведены в ГОСТ 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений, на схемах проставляют номинальные размеры.
Принципиальная схема квартирного электрощита
Существует множество видов различных схем.
В электрике чаще всего используются три основных типа. Функциональное отображение основных узлов устройства, без детальной детализации. Они выглядят как набор отдельных блоков, определенным образом соединенных между собой. Схема дает общее представление о работе объекта.
Принципиальная схема содержит подробные указания по каждому элементу, его контактам и коммуникациям. Он может описывать как автономное устройство, так и электрическую сеть. На однолинейных схемах указывают силовые цепи. Метод контроля и контроль описаны на отдельном листе. Если устройство не сложное, все размещается на одном документе.
На электросхемах указывают элементы и их точное расположение. Если это проводка в квартире или доме, укажите места установки выключателей, светильников, розеток. Также проставьте расстояния и рейтинги. Укажите положение деталей, порядок и способ их соединения.
УЗО и дифавтомат на схеме не имеют определенной геометрической формы. Для их графического исполнения используется изображение блоков и динамических блоков.
Каждому устройству на схеме присвоена буквенная маркировка и указан номер позиции.Кроме того, применяются параметры элементов, которые есть на чертеже. Расписывают основные данные об элементе, чтобы не ошибиться при установке и выбрать подходящее устройство. Эти символы используются для рисования чертежей электроснабжения, силового оборудования и электроосвещения. А также в принципиальной однолинейной принципиальной схеме электрических щитов.
Обозначение автоматического выключателя на схеме
Выключатель трехполюсный
Графическое обозначение автомата на схеме соответствует ГОСТ 2.755-87 ЕСКД, буквенно-цифровое — ГОСТ 2.710-81 ЕСКД. Особых требований к маркировке нет, поэтому электрики часто используют свои номиналы и метки. Вы можете найти документацию, когда определение коммутационного аппарата различается в разных проектах.
Каждый конструктор, выполняя схему, может изображать УЗО по своему усмотрению. Достаточно указать в пояснениях к схеме УГО (условные графические символы) и их расшифровку.
В зависимости от характеристик устройства элементы имеют различные буквенные обозначения, а также следующие графические обозначения на электрических схемах.
Автоматические выключатели рекомендуется устанавливать как QF1, QF2, QF3. Выключатели-разъединители — КС1, КС2, КС3. Предохранители на схемах обозначаются как ФУ с порядковым номером, где кодировка буквы Q обозначает автоматический выключатель или автоматический выключатель, а F — защитный. Это сочетание вполне применимо не только к обычным автоматам, но и может быть обозначением на схеме дифференциального автомата.
Для УЗО используется комбинация QSD, обозначение дифференциального автомата на схеме имеет вид QFD.
Обозначение УЗО на однолинейной схеме
Это тип отключающего устройства, функция которого заключается в отключении сети или ее части при превышении определенной отметки дифференциального тока. Устройство повышает электробезопасность, предотвращает аварийные ситуации, как в производственной сфере, так и в быту.
Схема подключения УЗО проста, но огрехи монтажа могут привести к серьезным неприятностям.
Так можно обозначить УЗО на принципиальной схеме.
УЗО вместе с другими элементами в проектной документации чаще всего выполняются условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельных элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но в нелинейной схеме это два параллельных переключателя. На однолинейной — условно изображаются элементы, провода и столбы.
Подключение нулевого и заземляющего проводов после УЗО
Любое схематическое изображение должно быть правильно составлено, а затем прочитано. Малейший изъян может привести к неисправности УЗО или всей системы. Важно учитывать следующие распространенные ошибки:
- Ноль и земля подключены после защитного устройства. Если схема интерпретируется неправильно, нейтраль можно подключить к открытой части установки или к нулевому защитному проводнику.
- Если устройство подключено не в фазе, возникает ложная тревога.
- Неправильное подключение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
- Соединение нулевых проводников двух машин приводит к неконтролируемому отключению.
- Распространенная ошибка — перепутаны фазы и нули, относящиеся к разным устройствам.
- Несоблюдение полярности приводит к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.
Всегда выполняется предварительная схема с учетом возможных ошибок, возникающих в сети. Если документ составлен правильно, работа защитного устройства эффективна.
Важно помнить о мерах предосторожности. Необходимо периодически осматривать провода, в случае их повреждения срабатывает УЗО и прекращается подача питания. Поэтому с ремонтом лучше не затягивать.
Пример реального проекта
Трехфазное устройство защитного отключения (УЗО)
Однолинейная электрическая схема (ОПС) есть не что иное, как чертеж плана, например, квартиры.
В нем должны быть указаны группы рассылки. Для этого нужно измерить все стены и выполнить чертеж с соблюдением масштаба. Потребуется несколько копий, чтобы на каждой отображалась отдельная группа.
Распределительные группы — это точки, которые будут подключены к одному автомату квартирного щита. Вся проводка не может быть подключена к одной и той же группе. В противном случае вам нужен мощный кабель, который сможет выдержать нагрузку всех устройств.
В зависимости от количества комнат и наличия энергопотребляющих устройств группы распределения могут выглядеть следующим образом.
- освещение комнаты, прихожей и кухни;
- светильников и розеток в туалете;
- розеток в гостиной;
- розеток в коридоре и на кухне;
- электрическая плита.
Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для чего требуется УЗО. Если в квартире есть маленькие дети, к каждой группе подключается защитное устройство.
Базовая или однолинейная схема необходима для правильного подключения распределительного щита и распределительных групп.
В этом примере показано подключение к трехфазному источнику питания. Вся квартира питается вводным кабелем 5 жил, сечением 10 мм2. Фазы пронумерованы как L1, L2, L3, заземление — РЕ, которое замыкается на ноль. Вводный автомат (ВА) отключает все автоматы групп, помеченных таким же образом.
Количество фаз определяется количеством штрихов на схеме. Однофазный — \, или трехфазный — \. Маркировка провода ВВГ НГ указывает, что он с негорючей изоляцией, трехжильный сечением 1,5 мм2.
Чертеж позволяет определить количество и марку необходимых защитных устройств. Посчитайте количество выключателей и розеток, а также сколько метров кабеля вам нужно.
Все соединения проводов должны быть в распределительных коробках. Для каждой комнаты рекомендуется отдельный ящик. Если, например, на кухне находится газовый котел и другие электроприборы, потребуется две распределительные коробки.
Особых требований к установке розеток и выключателей нет. Их устанавливают так, чтобы было удобно. На кухне и рабочем месте розетки размещают над столом.
Стационарная бытовая техника, бойлеры, вытяжки, полотенцесушитель подключаются сразу через клеммники. Интернет и телевизионные розетки можно совместить с электрическими.
Обозначение дифференциального автомата на схеме
Дифференциальный автомат совмещает в одном устройстве устройство защитного отключения и автоматический выключатель, что отличает его от УЗО. В этом случае графическое изображение на схеме выглядит следующим образом.
Если для УЗО приняты буквенно-цифровые обозначения Q1, то для АУДТ — QF1. Буквы обозначают функции устройства, а цифры — его порядковый номер в схеме. Еще одна комбинация букв — QF1D, где D означает «дифференциал».
Обозначения УЗО
Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным длительное время.
Эти показатели строго нормированы, а сила тока может иметь значения: 6 Ампер; 10; шестнадцать; 25; 50 и т. д.
Еще одной важной характеристикой является скорость. Показатель тока обозначается буквами В, С, Г, стоящими напротив значения номинального тока. Например, комбинация С16, говорит о том, что автоматический регулятор скорости С рассчитан на номинальный ток 16 Ампер.
Показатель допустимого дифференциала укладывается в следующий ряд: 10; тридцать; 100; 500 миллиампер. На корпусе устройства обозначена «треугольником» цифра, соответствующая току утечки.
Эксплуатационные возможности машины рассчитаны на номинальное напряжение 220 вольт для однофазной цепи и 380 для трехфазной цепи.
Дифавтоматы различаются по типу в зависимости от тока утечки и маркируются следующими буквенными индексами:
- А — реагирующие на утечку переменного или постоянного пульсирующего тока;
- AC — предназначены для реагирования на утечки с постоянной составляющей;
- B — тип устройства, включающий обе предыдущие функции.
Эта характеристика может быть отмечена небольшим рисунком, указывающим тип тока.
Устройства работают по выборочному принципу, имеют возможность задержки времени отклика. Это обеспечивает выборочное отключение устройства от сети и стабильность работы системы защиты. Эта характеристика обозначается буквой S и дает задержку в 200-300 миллисекунд. Маркировка G соответствует 60–80 миллисекундам.
Поскольку пусковые токи превышают рабочее значение, защита выполнена таким образом, что электромагнитный независимый расцепитель отключает устройство при токе, в несколько раз превышающем номинальную величину.
Нормативные документы содержат множество специальных шифров и знаков. Большинство из них практически не используются в быту. Для правильного чтения электрической схемы необходимо знать основные обозначения и учитывать некоторые нюансы. Одним из них является страна-производитель оборудования, кабелей или электропроводки, так как есть разница в маркировке и легенде, что затрудняет правильную интерпретацию чертежа.
Обозначение светильников на чертеже. Обозначение электрических элементов на схемах
Чтобы понять, что конкретно нарисовано на схеме или чертеже, нужно знать расшифровку тех значков, которые на ней есть. Это распознавание также называется чтением рисунка. И чтобы облегчить этот урок, почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы каждый рисует как может. Но, по большей части, условные обозначения на электрических схемах есть в регламентах.
Условные обозначения в электрических цепях: лампы, трансформаторы, измерительные приборы, база основных элементов
Нормативная база
Существует около десятка разновидностей электрических схем, количество различных элементов, которые там можно встретить, исчисляется десятками, если не сотнями.
Для облегчения распознавания этих элементов в электрические схемы введены единые обозначения. Все правила прописаны в ГОСТах. Этих стандартов очень много, но основная информация содержится в следующих стандартах:
Изучение ГОСТов дело полезное, но требует времени, которого не у всех хватает. Поэтому в статье мы приводим условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электрических соединений, принципиальных схем устройств.
Некоторые специалисты, внимательно посмотрев схему, могут сказать, что это такое и как работает. Некоторые могут даже выдать возможные проблемы, которые могут возникнуть во время работы. Все просто — они хорошо знают схемотехнику и элементную базу, а также прекрасно разбираются в условных обозначениях элементов схемы. Такой навык вырабатывался годами, и для «чайников» важно для начала запомнить самые распространенные.
Электрощиты, шкафы, коробки
На схемах электроснабжения дома или квартиры обязательно будет обозначение или шкаф.
В квартирах в основном там устанавливают оконечное устройство, так как дальше проводка не идет. В домах могут спроектировать установку ответвляющегося электрошкафа — если от него идет трасса для освещения других построек, находящихся на некотором расстоянии от дома — бани, гостевого дома. Эти другие обозначения на следующем рисунке.
Если говорить об изображениях «начинки» электрощитов, то она тоже стандартизирована. Имеются обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они представлены в следующей таблице (в таблице две страницы, листайте, нажав на слово «Далее»)
| Номер | Наименование | Изображение на схеме |
|---|---|---|
| 1 | Автоматический выключатель (автоматический) | |
| 2 | Рубильник (выключатель нагрузки) | |
| 3 | Тепловое реле (защита от перегрева) | |
| 4 | УЗО (устройство защитного отключения) | |
| 5 | Дифференциальный автомат (дифавтомат) | |
| 6 | Предохранитель | |
| 7 | Выключатель (рубильник) с предохранителем | |
| 8 | Автоматический выключатель со встроенным тепловым реле (для защиты двигателя) | |
| 9 | Трансформатор тока | |
| 10 | трансформатор напряжения | |
| 11 | счетчик электроэнергии | |
| 12 | Преобразователь частоты | |
| 13 | Кнопка с автоматическим размыканием контактов после нажатия | |
| 14 | Кнопка с размыканием контакта при повторном нажатии | |
| 15 | Кнопка со специальным переключателем для отключения (например, стоп) |
Элементная база для электрических схем
При составлении или чтении схемы также пригодятся обозначения проводов, клемм, заземления, нуля и т.
д. Это то, что просто нужно начинающему электрику или для того, чтобы понять, что изображено на чертеже и в какой последовательности соединяются его элементы.
| Номер | Наименование | Обозначение электрических элементов на схемах |
|---|---|---|
| 1 | Фазный провод | |
| 2 | Нейтральный (нулевой рабочий) N | |
| 3 | Защитный провод («земля») PE | |
| 4 | Объединенные защитная и нулевая жилы PEN | |
| 5 | Линия электросвязи, шины | |
| 6 | Шина (если нужно выбрать) | |
| 7 | Шинные ответвители (изготовленные пайкой) |
Пример использования приведенных выше графических изображений приведен на следующей диаграмме. Благодаря буквенным обозначениям все понятно и без графики, но дублирование информации на схемах никогда не было лишним.
Изображение розеток
На электрической схеме должны быть отмечены места установки розеток и выключателей. Существует множество типов розеток — на 220 В, на 380 В, скрытого и открытого типа установки, с разным количеством «посадочных мест», водонепроницаемые и т. д. Приводить обозначение каждой слишком долго и бесполезно. Важно помнить, как изображаются основные группы, а количество контактных групп определяется штрихами.
Обозначение розеток на чертежах
Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх сегментами. Количество сегментов – это количество розеток на одном корпусе (показано на фото ниже). Если в розетку можно включить только одну вилку, вверх оформляется один сегмент, если два, то два и т. д.
Если вы внимательно посмотрите на изображения, обратите внимание, что символическое изображение справа не имеет горизонтальной полосы, разделяющей две половины значка.
Эта особенность говорит о том, что розетка скрытая, то есть под нее необходимо проделать отверстие в стене, установить подрозетник и т. д. Вариант справа – для накладного монтажа. К стене крепится непроводящая подложка, а к ней крепится сама розетка.
Также обратите внимание, что нижняя часть левой схемы перечеркнута вертикальной линией. Это свидетельствует о наличии защитного контакта, на который подается заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или духовки и т.п.
Обозначение трехфазной розетки (на 380 В) ни с чем не спутаешь. Количество торчащих вверх сегментов равно количеству проводников, которые к этому устройству подключены — три фазы, ноль и земля. Итого пять.
Бывает, что нижняя часть изображения закрашивается черным (темным). Это означает, что розетка водонепроницаема. Их размещают на улице, в помещениях с повышенной влажностью (бани, бассейны и т.п.).
Переключатель дисплея
Схематическое обозначение выключателей имеет вид небольшого круга с одним или несколькими Г- или Т-образными ответвлениями.
Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, в виде буквы «Т» — скрытого монтажа. Количество нажатий отображает количество клавиш на этом устройстве.
Кроме обычных могут стоять — чтобы можно было включать/выключать один источник света с нескольких точек. К этому же маленькому кружку с противоположных сторон добавляются две буквы «Г». Это обозначение одноклавишного проходного выключателя.
В отличие от обычных выключателей, в этих при использовании двухкнопочных моделей параллельно верхней добавляется еще одна полоска.
Лампы и светильники
Лампы имеют свои обозначения. Причем различаются люминесцентные лампы (люминесцентные) и лампы накаливания. На схемах даже показаны форма и размеры светильников. В этом случае нужно просто запомнить, как выглядит на схеме каждый тип лампы.
Радиоэлементы
При чтении принципиальных схем устройств необходимо знать обозначения диодов, резисторов и других подобных элементов.
Знание условных графических элементов поможет вам прочитать практически любую схему — любого устройства или электропроводки. Номиналы необходимых деталей иногда проставляют рядом с изображением, но в больших многоэлементных схемах их записывают в отдельной таблице. Он содержит буквенные обозначения элементов схемы и номиналы.
Буквенные обозначения
Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, которые также стандартизированы (ГОСТ 7624-55).
| Наименование элемента электрической цепи | Буквенное обозначение | |
|---|---|---|
| 1 | Переключатель, контроллер, переключатель | В |
| 2 | Электрогенератор | G |
| 3 | Диод | D |
| 4 | Выпрямитель | Вп |
| 5 | Звуковая сигнализация (звонок, сирена) | Св |
| 6 | Кнопка | Кн |
| 7 | Лампа накаливания | L |
| 8 | Электрический двигатель | M |
| 9 | Предохранитель | И т. д. |
| 10 | Контактор, магнитный переключатель | К |
| 11 | Реле | Р |
| 12 | Трансформатор (автотрансформатор) | Тр |
| 13 | штекерный разъем | W |
| 14 | Электромагнит | Эм |
| 15 | Резистор | R |
| 16 | Конденсатор | С |
| 17 | Индуктор | L |
| 18 | Кнопка управления | Ку |
| 19 | Концевой выключатель | Kv |
| 20 | Дроссель | др |
| 21 | Телефон | Т |
| 22 | Микрофон | Марка |
| 23 | Динамик | Гр |
| 24 | Батарея (гальванический элемент) | B |
| 25 | Главный двигатель | Дг |
| 26 | Двигатель охлаждающего насоса | До |
Обратите внимание, что в большинстве случаев используются русские буквы, а вот резистор, конденсатор и дроссель указаны латинскими буквами.
В обозначении реле есть одна тонкость. Они разного типа, соответственно маркируются:
- реле тока — РТ;
- мощность — РМ;
- напряжение — РН;
- время — РВ; сопротивление
- — РС; индекс
- — RU;
- промежуточный — РП;
- газ — РГ;
- с выдержкой времени — RTV.
В основном это только самые обычные символы в электрических схемах. Но большинство чертежей и планов теперь можно понять. Если вам нужно знать изображения более редких элементов, изучайте ГОСТы.
Каждый профессионал должен говорить на определенном языке, соответствующем его профессии. В электротехнике этот язык является графическим языком электрических/электронных схем. На этом языке удобнее всего описывать (вернее, рисовать) объекты, с которыми работает электрик. Причем, как в случае строительства каких-то новых сооружений, проводки электропроводки или всей системы электроснабжения или освещения, изготовления электроприборов, так и в случае ликвидации аварий, усовершенствования схем или просто подключения новых объектов к существующим системам.
Электрик должен уметь, например, беглым взглядом на возникшую где-то проблему, увидеть профессиональным взглядом возможные причины неисправностей и их гипотезы быстро набросать в виде схемы на любом листе бумаги. И уже потом решить проблему или объяснить кому-то варианты возможного решения.
Язык схем — это в какой-то мере язык конкретных иероглифов, а их знание — всего лишь разновидность грамотности. Во многом обозначения делаются логически понятными, так как часто исходят из рисунков соответствующих обозначаемых предметов или их деталей.
Два типа обозначений на электрических схемах
Графические символы должны быть интуитивно понятными. Но есть много свойств, которые сложно передать простой картинкой. Поэтому на всех схемах, где требуется конкретика, — а это все схемы, рассчитанные на практическое применение, — условные графические символы дополняются буквенными или цифровыми надписями.
То есть обозначения на схемах можно отнести к:
- Графика.
- Подпись — буквенная или цифровая.
Также стоит выделить обозначения, которые сводятся к различным таблицам, спецификациям, пояснительным текстам, обычно прилагаемым к схемам. Важнейшим свойством таких обозначений должна быть однозначная идентификация каждого объекта, отраженного на схеме. Это относится как к типу изображаемого объекта, например, выключатель, лампочка, стабилизатор, так и к конкретному номеру на схеме или его электрическим, установочным, физическим и другим свойствам.
При рисовании схем сейчас широко используются компьютерные программы, которые автоматически выдают красивую, понятную и удобно расположенную картинку, тем не менее, так же, как все мы умеем писать карандашом или ручкой, они должны уметь и рисовать схему — хотя бы в общем виде и в черновом варианте.
И это при том, что программ для формирования и черчения схем написано много.
Графические обозначения электротехнических объектов являются общепринятыми и могут быть использованы в схемах, планах и чертежах разного рода: принципиальных схемах, схемах электропроводки, электросхемах, электромонтажных работах и т.
п. Эти обозначения, как и разновидности любой графической документации, регламентируются стандартами. Последним из этих стандартов можно назвать ГОСТ МЭК 60617-ДБ-12М-2015 «Обозначения графические для схем».
Из всего многообразия схем, где изображены электрические элементы, нас в первую очередь интересуют схемы и обозначения на них, относящиеся к освещению и системам освещения. При серьезном профессиональном подходе система освещения строящегося объекта является частью общего проекта, а после завершения строительства и с начала эксплуатации объекта все электрические схемы должны храниться в надежном месте для весь период эксплуатации здания. Хотя на практике часто бывает иначе.
Кратко рассмотрим на примере виды графических документов, относящихся к электрической части проекта.
План здания (квартиры)
Очень условно, даже схематично, на плане показано расположение комнат, положение проемов и размеры.
На этой схеме важно как, в каких точках освещать помещение данной конфигурации.
Конечно, в этом играет роль и подача энергии к лампам, поэтому изобразить ее здесь вполне уместно. Это легко сделать в соответствии с разработанными стандартами: ГОСТ 21.608 и ГОСТ 21.614.
Розетка помещения
Расположение розеток органично дополняет схему освещения.
Как видите, схемы несложные, их вполне можно нарисовать даже в домашних условиях при выполнении каких-либо работ по созданию и модернизации бытовой электросети. Важно уметь ориентироваться в таких схемах.
Таблица мощности дает больше технических подробностей, поэтому в ней много буквенно-цифровых обозначений и количественных данных. А данные о пространственном расположении уже даны в предыдущих трех, поэтому на силовой схеме информация представлена в виде схематической однолинейной таблицы.
Условные обозначения, которые здесь встретились, на примере этих схем можно считать самыми распространенными. Их обычно знают все. Полный перечень графических обозначений приведен в приведенных выше ГОСТах.
Здесь мы их тоже перечислим, их не так много, важно их учитывать и понимать логику изображения в них различных свойств и деталей.
Графические символы на схемах
Так как нас больше интересуют осветительные приборы, то лампы и другие светильники в этом списке вынесены вперед. Остальное оборудование привезем, но уже после них.
Буквенные обозначения в электрических схемах
Буквенные обозначения – это аббревиатуры, которые по смыслу также легко расшифровываются и запоминаются. Все сделано по ГОСТ 7624-54, можете привести сюда.
Буквенные обозначения электронных элементов схемы тоже всем известны. Их часто обозначают латинскими буквами, как сокращение от соответствующих названий физических величин. Например, R — сопротивление, электрическое сопротивление.
Ну вот и все, что может понадобиться для рисования или, наоборот, понимания схем электроснабжения помещений.
Обозначение светильников на чертежах по ГОСТ
Если вы когда-нибудь задумывались о дизайнерском ремонте, то наверняка были в курсе, что будут созданы инженерные планы помещений. В данной технической документации обозначения светодиодных ламп на чертежах по ГОСТ выполняются в соответствии с действующими стандартами и нормами, однако человек, не имеющий технического образования, не сможет разобраться в такой «карте».
На самом деле ничего сложного в этом процессе нет, просто нужно найти список символов, которые сегодня используются. Конечно, документация и формат ГОСТ время от времени пересматривается, но кардинально он не меняется, только дополняется.
Актуальность использования чертежей
При планировании ремонта создание чертежа с обозначениями арматуры по ГОСТ многим заказчикам кажется пустой тратой денег и времени, так как строительные работы можно выполнять и без этого документа.
Конечно, раньше все было именно так, но со временем ситуация постепенно меняется.
Узнайте, насколько хорошо вы разбираетесь в освещении! Ответьте на 7 вопросов (викторина)
Лимит времени: 0
Информация
Тест покажет вам: хорошо ли вы разбираетесь в освещении?
Вы уже проходили тест раньше. Вы не можете запустить его снова.
Тест загружается…
Вы должны войти или зарегистрироваться, чтобы начать тест.
Вы должны выполнить следующие тесты, чтобы начать этот:
Правильных ответов: 0 из 7
Ваше время:
Время истекло
Вы набрали 0 баллов из 0 (0)
Поздравляем, вы прошли тест!
- С ответом
- Проверено
Одной из основных проблем является усложнение инфраструктуры. Сегодня строители и мастера вынуждены прятать огромное количество проводов, кабелей и электропроводки в стены и полы, чтобы питать всю используемую ими электронику.
На чертежах по ГОСТ каждый провод и другие элементы обозначены так, чтобы при необходимости дополнительных работ ничего важного не повредить. Нужно знать назначение светильников, чтобы уметь читать такие планы.
Более того, использование знаков обозначения светильника или люстры позволяет значительно ускорить работу, так как мастеру не нужно принимать какое-либо решение по размещению осветительных приборов – все решается заранее профильным специалистом. В этом случае вероятность ошибки значительно снижается, что предотвращает ненужные финансовые потери.
Следует понимать, что на территории каждой страны существует отдельный ГОСТ, даже среди стран бывшего СССР и СНГ. По этой причине скачать первый список проектов с маркировкой из интернета и использовать его нельзя – застройщик может его просто не понять. Тем не менее часто используется единый перечень знаков и символов, но требования отличаются правилами оформления и прочими подобными мелочами.
Как «читать» схему освещения по ГОСТу?
Итак, если вы решили разобраться в представленной вам технической документации, то вам следует убедиться в соблюдении ряда важных моментов.
В первую очередь стоит помнить, что все размеры по ГОСТу указываются в миллиметрах, что поначалу пугает многих людей, не сталкивавшихся с такой системой.
При этом, если у вас нет необходимого опыта, то вам следует знать примерную планировку помещения. Если это ваш дом, комната или жилище, то проблем с этим возникнуть не должно. В противном случае рекомендуется попробовать найти фотографии, чтобы возникла ассоциация. Представить дизайн будущего помещения по одному только плану крайне сложно.
Как было сказано ранее, символов для внутреннего освещения действительно много — даже для некоторых типов осветительных приборов есть Спецсимволы, затрудняющие чтение. На территории Российской Федерации часто используются условные обозначения светильников, которые показаны на следующем рисунке.
Если проектировщик или проектировщик желает использовать альтернативные обозначения, то они указываются в специальном справочном разделе, который обычно представлен на последних страницах плана или приложения.
- Найти символы;
- Совместить план с расположением комнаты в пространстве;
- Попробуйте визуально представить комнату и расположение светильников.
Вообще, планирование ГОСТ было создано таким образом, чтобы каждый мог понять этот процесс. Будьте уверены, что в скором времени вы сможете разобраться в представленном чертеже, и при необходимости внести требуемые изменения.
cdelct.ru
Символы светильников | Конструкция блока питания
При проектировании освещения важно не только знать, как обозначаются светильники, но и иметь удобные динамические блоки для быстрого выполнения планов освещения. Рассмотрим условные обозначения светильников, нормативные документы и блоки светильников.
Сейчас я переделываю все свои динамические блоки. Я расскажу об этом более подробно в ближайшее время.
А сейчас я хочу рассказать только об обозначениях ламп и продемонстрировать свои блоки, используемые на схемах освещения.
Условные обозначения для светильников представлены в следующих стандартах:
1 ГОСТ 21.614-88. Изображения условного графического электрооборудования и электропроводки на планах. 2 ГОСТ 21.210-2014. Условные графические обозначения электрооборудования и электропроводки на планах.
ГОСТ 21.210-2014 выпущен сравнительно недавно взамен ГОСТ 21.614-88 на территории РФ. На данный момент в Беларуси еще действует ГОСТ 21.614-88.
Несмотря на это, в моей символике есть символы из двух ГОСТов, а также есть символы, придуманные мной.
Для внутреннего освещения я использую следующие условные обозначения светильников:
Данные обозначения приняты мною исходя из опыта проектирования и не противоречат требованиям ГОСТ.
Допускается использовать дополнительные условные обозначения, не предусмотренные настоящим стандартом, поясняя их на чертеже или в общих данных на рабочих чертежах.
Для наружного освещения я принял следующие условные обозначения для ламп, размещаемых на кронштейнах и опорах:
На самом деле я не использую все эти обозначения.
Но вдруг пригодится
А теперь хочу продемонстрировать 3 блока динамического освещения для программ AutoCAD:
1 Светильники для внутреннего освещения
2 Линейные светильники для внутреннего освещения.
3 Светильники наружного освещения.
220blog.ru
Обозначение лампочки на электрической схеме и чертежах
Каждый профессионал должен говорить на определенном языке, соответствующем его профессии. В электротехнике этот язык является графическим языком электрических/электронных схем. На этом языке удобнее всего описывать (вернее, рисовать) объекты, с которыми работает электрик. Причем, как в случае строительства каких-то новых сооружений, проводки электропроводки или всей системы электроснабжения или освещения, изготовления электроприборов, так и в случае ликвидации аварий, усовершенствования схем или просто подключения новых объектов к существующим системам.
Электрик должен уметь, например, беглым взглядом на возникшую где-то проблему, увидеть профессиональным взглядом возможные причины неисправности и быстро набросать свои гипотезы в виде схемы на любом куске бумаги.
И уже потом решить проблему или объяснить кому-то варианты возможного решения.
Язык схем — это в какой-то мере язык конкретных иероглифов, а их знание — всего лишь разновидность грамотности. Во многом обозначения делаются логически понятными, так как часто исходят из рисунков соответствующих обозначаемых предметов или их деталей.
Два типа обозначений на электрических схемах
Графические символы должны быть понятными с первого взгляда. Но есть много свойств, которые сложно передать простой картинкой. Поэтому на всех схемах, где требуется конкретика, — а это все схемы, рассчитанные на практическое применение, — условные графические символы дополняются буквенными или цифровыми надписями.
То есть обозначения на схемах можно отнести к:
- Графика.
- Подпись — буквенная или цифровая.
Также стоит выделить обозначения, которые сводятся к различным таблицам, спецификациям, пояснительным текстам, обычно прилагаемым к схемам.
Важнейшим свойством таких обозначений должна быть однозначная идентификация каждого объекта, отраженного на схеме. Это относится как к типу изображаемого объекта, например, выключатель, лампочка, стабилизатор, так и к конкретному номеру на схеме или его электрическим, установочным, физическим и другим свойствам.
При рисовании схем сейчас обычно используются компьютерные программы, которые автоматически дают красивую, понятную и удобно расположенную картинку, однако так же, как все мы умеем писать карандашом или ручкой, мы должны уметь рисовать схему — хотя бы в общем виде и в черновике.
И это при том, что программ для формирования и черчения схем написано много.
Графические обозначения объектов электротехники являются общепринятыми и могут быть использованы на схемах, планах и чертежах различных видов: принципиальных схемах, схемах электропроводки, электросхемах, электромонтажных работах и т.п. Эти обозначения, как и разновидности любой графической документации, регламентируются стандарты.
Последним из этих стандартов можно назвать ГОСТ МЭК 60617-ДБ-12М-2015 «Обозначения графические для схем».
Из всего многообразия схем, на которых изображены электрические элементы, нас в первую очередь интересуют схемы и обозначения на них, относящиеся к освещению и системам освещения. При серьезном профессиональном подходе система освещения строящегося объекта является частью общего проекта, а после завершения строительства и с начала эксплуатации объекта все электрические схемы должны храниться в надежном месте для весь период эксплуатации здания. Хотя на практике часто бывает иначе.
Кратко рассмотрим на примере виды графических документов, относящихся к электрической части проекта.
План здания (квартиры)
Очень условно, даже схематично, на плане показаны расположение комнат, положение проемов и размеры.
На этой схеме важно как, в каких точках освещать помещение данной конфигурации.
Конечно, здесь играет роль и подача энергии к лампам, поэтому изобразить ее здесь вполне уместно.
Это легко сделать в соответствии с разработанными стандартами: ГОСТ 21.608 и ГОСТ 21.614.
Розеточная сеть помещения
Расположение розеток органично дополняет схему освещения.
Как видите, схемы несложные, их вполне можно нарисовать даже в домашних условиях при выполнении некоторых работ по созданию и модернизации бытовой электросети. Важно уметь ориентироваться в таких схемах.
Таблица мощности дает больше технических деталей, поэтому в ней много буквенно-цифровых обозначений и количественных данных. А данные о пространственном расположении уже даны в предыдущих трех, поэтому на силовой схеме информация представлена в виде схематической однолинейной таблицы.
Условные обозначения, которые здесь встретились, на примере этих схем можно считать самыми распространенными. Их обычно знают все. Полный перечень графических обозначений приведен в приведенных выше ГОСТах.
Здесь мы их тоже перечислим, их не так много, важно их учитывать и понимать логику изображения в них различных свойств и деталей.
Графические обозначения на схемах
Так как нас больше интересуют осветительные приборы, то лампы и другие светильники в этом списке вынесены вперед. Остальное оборудование привезем, но уже после них.
Letter designations in electrical circuits
Letter designations are abbreviations that, in terms значения, также легко расшифровываются и запоминаются. Все сделано по ГОСТ 7624-54, можете привести сюда.
Буквенные обозначения элементов электронных схем также всем известны. Их часто обозначают латинскими буквами, как сокращение от соответствующих названий физических величин. Например, R — сопротивление, электрическое сопротивление.
Ну вот и все, что может понадобиться для рисования или, наоборот, понимания схем электроснабжения помещений.
lampagid.ru
ЕСКД. Условные графические обозначения на схемах. Источники света
ИСТОЧНИКИ СВЕТА
ГОСТ 2.732-68
ИЗДАТЕЛЬСТВО СТАНДАРТОВ ИПК
ГОСТ 2.732-68 |
Дата введения 01.01.71
Таблица 1
Имя | Обозначение |
1. (Исключен, ред. № 2). | |
2. Давление | |
а) низкий | |
б) высокий | |
в) сверхвысокий | |
3. Импульсное излучение | |
4. | |
6. Дуговой электрод | |
Газовое наполнение:таблица 2
Имя | Обозначение |
а) с тремя выводами | |
б) с четырьмя выводами | |
а) с двумя выводами | |
б) с четырьмя выводами | |
а) безэлектродный | |
б) с простыми электродами: | |
е) с самонагревающимся катодом | |
а) с простыми электродами | |
а) с простыми электродами | |
Примечания к пп. | |
электролюминесцентный — EL, флуоресцентный — Флорида. | |
б) лампа накаливания | |
12. | |
а) электроды коаксиальные | |
4 — 6:
Дуговая лампа:ИНФОРМАЦИОННЫЕ ДАННЫЕ
РАЗРАБОТЧИКИ
В.Р. Верченко, Ю.И. Степанов, Э.Г. Старожил, Британская Колумбия Мурашов, Г.Г. Геворкян, Л.С. Крупальник, Г.Н. Гранатович, В.А. Смирнова, Е.В. Пурижинская, Ю.Б. Карлинский, В.Г. Черткова, Г.С. Плис, Ю.П. Лейчик.
aquagroup.ru
ГОСТ 2.732-68 ЕСКД. Условные графические обозначения на схемах. Источники света
ГОСТ СОЮЗА ССР
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА СХЕМАХ
ИСТОЧНИКИ СВЕТА
ГОСТ 2.
732-68
ИЗДАТЕЛЬСТВО СТАНДАРТОВ ИПК
ГОССТАНДАРТ 90 9 6 7 3 3 9 0 9
Единая система конструкторской документации
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА СХЕМАХ. ИСТОЧНИКИ СВЕТА
Единая система конструкторской документации. Графические обозначения на схемах. Источники света
ГОСТ 2.732-68
Дата введения 01.01.71
1. Настоящий стандарт устанавливает условные графические обозначения источников света на ручных или автоматизированных схемах для изделий всех отраслей промышленности и строительства.
(Пересмотренное издание, ред. № 1).
1. Обозначения элементов электровакуумных приборов — по ГОСТ 2.731.
2. Обозначения элементов источников света приведены в табл. один.
Таблица 1
Имя | Обозначение |
1. (Исключен, ред. № 2). | |
2. | |
а) низкий | |
б) высокий | |
в) сверхвысокий | |
3. Импульсное излучение | |
4. Газовое наполнение: | |
а) с внутренним отражающим слоем Примечание. Положение линии внутри баллона, обозначающей внутренний отражающий слой, не задано. | |
б) с внешним отражающим слоем | |
6. | |
Давление
Дуговой электрод(Измененная редакция, ред. № 1, 2).
3. Примеры построения обозначений источников света приведены в табл. 2.
таблица 2
Имя | Обозначение |
1. Лампа освещения и сигнальная лампа. Общее обозначение. Примечание. При необходимости указать цвет лампы допускается использование следующих обозначений: С2 — красный; С4 — желтый; С5 — зеленый; С6 — синий; C9 — белый | |
1а. Лампа с проблесковой сигнализацией | |
2. Лампа накаливания с двумя нитями: | |
а) с тремя выводами | |
б) с четырьмя выводами | |
3. | |
а) с двумя выводами | |
б) с четырьмя выводами | |
4. Газоразрядная лампа низкого давления: | |
а) безэлектродный | |
б) с простыми электродами: | |
для работы от постоянного тока | |
для работы от сети переменного тока | |
в) с комбинированными электродами | |
г) с комбинированными электродами с предварительным подогревом | |
д) с комбинированным электродом для работы на постоянном и переменном токе | |
е) с самонагревающимся катодом | |
5. | |
а) с простыми электродами | |
б) с комбинированными электродами и внешним зажиганием | |
6. Газоразрядная лампа сверхвысокого давления: | |
а) с простыми электродами | |
б) с комбинированными электродами и внутренним зажиганием | |
Примечания к пп. 4 — 6: 1. При необходимости допускается обозначать лампы с самонагревающимся катодом следующим образом, например: | |
а) газоразрядная лампа низкого давления с простыми электродами и самонагревающимся катодом | |
б) лампа газоразрядная высокого давления с комбинированными электродами, предварительно нагретая самонагревающимися катодами | |
2. | |
7. Лампа газоразрядная с жидким катодом и внешним зажиганием | |
8. Импульсная газоразрядная лампа: | |
а) низкого давления с простыми электродами и внешним зажиганием | |
б) высокого давления с комбинированными электродами и внутренним зажиганием | |
Примечание. (Исключено, Ред. № 1). | |
9. Лампа газоразрядная низкого давления с комбинированными электродами, с предварительным подогревом, ультрафиолетовое излучение | |
Примечание к пп. электролюминесцентный — EL, флуоресцентный — Флорида. | |
Например, газоразрядная лампа низкого давления с простыми люминесцентными электродами | |
10. Инфракрасная лампа накаливания | |
10а. Лампа накаливания с восстановительным йодным циклом | |
11. Лампа с внутренним отражающим слоем: | |
а) газовый разряд низкого давления с комбинированными электродами | |
б) лампа накаливания | |
12. Дуговая лампа: | |
а) электроды коаксиальные | |
б) электроды расположены под углом | |
13. | |
14. Переключаемый электролюминесцентный дисплей: | |
а) с односторонним управлением | |
б) с двухсторонним управлением | |
15. Стартер для газоразрядных ламп |
Газоразрядное освещение и сигнальная лампа. Общее обозначение:
Газоразрядная лампа высокого давления: 9 шт.0003
Лампы газоразрядные допускается изображать в удлиненном цилиндре, например газоразрядная лампа низкого давления с комбинированными электродами и предварительным подогревом
3 — 9. Для обозначения типа газоразрядных ламп используются буквы:
Индикатор электролюминесцентный непереключаемый(Измененная редакция, ред. № 1, 3).
4. Размеры условного графического обозначения лампы накаливания
(Введены дополнительно, Ред. №1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР.
РАЗРАБОТЧИКИ
В.Р. Верченко, Ю.И. Степанов, Э.Г. Старожил, В.С. Мурашов, Г.Г. Геворкян, Л.С. Крупальник, Г.Н. Гранатович, В.А. Смирнова, Е.В. Пурижинская, Ю.Б. Карлинский, В.Г. Черткова, Г.С. Плис, Ю.
П. Лейчик.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 14.08.68 г. № 1296.
3. ВЗАМЕН ГОСТ 7624-62 в часть гл. 12, подраздел J.
4. СПРАВОЧНЫЕ НОРМЫ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. ПЕРЕПУБЛИКАЦИЯ (декабрь 1997 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1980 г., апреле 1987 г., марте 1994 г. (ИУС 3-81, 7 -87, 5-94).
Другие документы скачать бесплатно
www.gosthelp.ru
Обозначения на электрических схемах по ГОСТ: буквенные, графические
Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание также называется чтением рисунка. И чтобы облегчить этот урок, почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы каждый рисует как может. Но, в большинстве своем, условные обозначения на электрических схемах есть в нормативных документах.
Обозначения в электрических схемах: лампы, трансформаторы, средства измерений, основная элементная база
Нормативная база
Существует около десятка разновидностей электрических схем, количество различных элементов, которые можно там встретить, исчисляется десятками, если не сотни. Для облегчения распознавания этих элементов в электрические схемы введены единые обозначения. Все правила прописаны в ГОСТах. Этих стандартов очень много, но основная информация содержится в следующих стандартах:
Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем
Изучение ГОСТов дело полезное, но требует времени, которого не у всех хватает. Поэтому в статье мы приводим условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электрических соединений, принципиальных схем устройств.
Обозначение электрических элементов на схемах
Некоторые специалисты, внимательно посмотрев схему, могут сказать, что это такое и как это работает.
Некоторые могут даже сразу выдать возможные проблемы, которые могут возникнуть в процессе эксплуатации. Все просто — хорошо знают схемотехнику и элементную базу, а также прекрасно разбираются в условных обозначениях элементов схемы. Такой навык вырабатывался годами, и для «чайников» важно для начала запомнить самые распространенные.
Обозначение светодиода, стабилитрона, транзистора (разных типов)
Электрощиты, шкафы, коробки
На схемах электроснабжения дома или квартиры обязательно будет обозначение электрощита или шкафа. В квартирах оконечное устройство в основном устанавливается там, так как дальше проводка не идет. В домах могут спроектировать установку ответвляющегося электрошкафа – если от него идет трасса для освещения других построек, находящихся на некотором расстоянии от дома – бани, летней кухни, гостевого дома. Эти другие обозначения на следующем рисунке.
Обозначение электротехнических элементов на схемах: шкафы, щиты, панели
Если говорить об изображениях «начинки» электрощитов, то оно также стандартизировано.
Имеются обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они представлены в следующей таблице (в таблице две страницы, листайте по слову «Далее»)
| 1 | Автоматический выключатель (автоматический) |
| 2 | Рубильник (выключатель нагрузки) |
| 3 | Тепловое реле (защита от перегрева) |
| 4 | УЗО (устройство защитного отключения) |
| 5 | Дифференциальный автомат (дифавтомат) |
| 6 | Предохранитель |
| 7 | Выключатель (рубильник) с предохранителем |
| 8 | Автоматический выключатель со встроенным тепловым реле (для защиты двигателя) |
| 9 | Трансформатор тока |
| 10 | Трансформатор напряжения |
| 11 | счетчик электроэнергии |
| 12 | Преобразователь частоты |
| 13 | Кнопка с автоматическим размыканием контактов после нажатия |
| 14 | Кнопка с размыканием контакта при повторном нажатии |
| 15 | Кнопка со специальным переключателем для отключения (например, стоп) |
Элементная база для электросхем
При составлении или чтении схемы также пригодятся обозначения проводов, клемм, заземления, нуля и т.
д. Это то, что просто нужно начинающему электрику или для того, чтобы понять, что изображено на чертеже и в какой последовательности соединяются его элементы.
Пример использования приведенной выше графики показан на следующей диаграмме. Благодаря буквенным обозначениям все понятно и без графики, но дублирование информации на схемах никогда не было лишним.
Пример схемы блока питания и графическое изображение проводов на ней
Изображение розеток
На схеме подключения должны быть отмечены места установки розеток и выключателей. Существует множество типов розеток — на 220 В, на 380 В, скрытого и открытого типа установки, с разным количеством «посадочных мест», водонепроницаемые и т. д. Приводить обозначение каждой слишком долго и бесполезно. Важно помнить, как изображаются основные группы, а количество контактных групп определяется штрихами.
Обозначение розеток на чертежах
Розетки для однофазной сети 220 В обозначают на схемах в виде полукруга с одним или несколькими торчащими вверх сегментами.
Количество сегментов — это количество розеток на одном корпусе (показано на фото ниже). Если в розетку можно включить только одну вилку, вверх оформляется один сегмент, если два, два и т. д.
Обозначения розеток в электрических цепях
Если внимательно посмотреть на изображения, то обратите внимание, что условное изображение справа не имеет горизонтальной полосы, разделяющей две половины значка. Эта особенность говорит о том, что розетка скрытая, то есть под нее необходимо проделать отверстие в стене, установить подрозетник и т. д. Вариант справа – для накладного монтажа. К стене крепится непроводящая подложка, а к ней крепится сама розетка.
Также обратите внимание, что нижняя часть левой схемы перечеркнута вертикальной линией. Это свидетельствует о наличии защитного контакта, на который подается заземление. Установка розеток с заземлением обязательна при включении сложных бытовых приборов, таких как стиральная или посудомоечная машина, духовка и др.
Обозначение трехфазной розетки на чертежах
Знак тройки не спутаешь розетка -фазная (на 380 В) с чем угодно.
Количество торчащих вверх сегментов равно количеству проводников, которые подключены к этому устройству – три фазы, ноль и земля. Итого пять.
Бывает, что нижняя часть изображения закрашивается черным (темным). Это означает, что розетка водонепроницаема. Их размещают на улице, в помещениях с повышенной влажностью (бани, бассейны и т.п.).
Переключатель дисплейный
Схематическое обозначение переключателей имеет вид небольшого круга с одним или несколькими Г- или Т-образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, в виде буквы «Т» — скрытого монтажа. Количество нажатий отображает количество клавиш на этом устройстве.
Условные графические обозначения выключателей на электрических схемах
Кроме обычных могут быть проходные выключатели — для возможности включения/выключения одного источника света с нескольких точек. К этому же маленькому кружку с противоположных сторон добавляются две буквы «Г». Это обозначение одноклавишного проходного выключателя.
Как выглядит схематическое изображение проходных выключателей
В отличие от обычных выключателей, в этих, при использовании двухкнопочных моделей, параллельно верхней добавляется еще одна планка.
Лампы и светильники
Лампы имеют собственные обозначения. Причем различаются люминесцентные лампы (люминесцентные) и лампы накаливания. На схемах даже показаны форма и размеры светильников. В этом случае нужно просто запомнить, как выглядит на схеме каждый тип лампы.
Изображение светильников на схемах и чертежах
Радиоэлементы
При чтении принципиальных схем устройств необходимо знать обозначения диодов, резисторов и других подобных элементов.
Обозначения радиоэлементов на чертежах
Знание условных графических элементов поможет вам прочитать практически любую схему — какого-нибудь устройства или электропроводки. Номиналы необходимых деталей иногда проставляют рядом с изображением, но в больших многоэлементных схемах их записывают в отдельной таблице.
Он содержит буквенные обозначения элементов схемы и номиналы.
Буквенные обозначения
Помимо того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, которые также стандартизированы (ГОСТ 7624-55).
| 1 | Переключатель, контроллер, переключатель | В |
| 2 | Электрогенератор | G |
| 3 | Диод | D |
| 4 | Выпрямитель | Вп |
| 5 | Звуковая сигнализация (звонок, сирена) | Св |
| 6 | Кнопка | Кн |
| 7 | Лампа накаливания | L |
| 8 | Электрический двигатель | M |
| 9 | Предохранитель | И т. д. |
| 10 | Контактор, магнитный пускатель | TO |
| 11 | Реле | Р |
| 12 | Трансформатор (автотрансформатор) | Тр |
| 13 | штекерный разъем | W |
| 14 | Электромагнит | Эм |
| 15 | Резистор | R |
| 16 | Конденсатор | С |
| 17 | Индуктор | L |
| 18 | Кнопка управления | Ку |
| 19 | Концевой выключатель | КВ |
| 20 | Дроссель | др |
| 21 | Телефон | Т |
| 22 | Микрофон | Марка |
| 23 | Динамик | Гру |
| 24 | Батарея (гальванический элемент) | B |
| 25 | Главный двигатель | Дг |
| 26 | Двигатель охлаждающего насоса | До |
Обратите внимание, что в большинстве случаев используются русские буквы, а вот резистор, конденсатор и дроссель указаны латинскими буквами.
В обозначении реле есть одна тонкость. Они бывают разных типов, соответственно маркируются:
- реле тока — РТ;
- мощность — РМ;
- напряжение — рН;
- время — РВ;
- сопротивление — RS; 9индекс 0030
- — RU;
- промежуточный — РП;
- газ — РГ;
- с выдержкой времени — RTV.
В основном это только самые обычные символы в электрических схемах. Но большинство чертежей и планов теперь можно понять. Если вам нужно знать изображения более редких элементов, изучайте ГОСТы.
www.mdou34.ru
Размеры символов
Подборка материалов из ГОСТ, относящихся к размерам изображений условных графических символов для элементов электрических схем.
Все изображения вставлены из ГОСТа без изменений.
ГОСТ 2.701-84 Схемы типов и типов. Общие эксплуатационные требования (фрагмент)
2.4.2. Условные графические обозначения элементов изображают в размерах, установленных в стандартах на условные графические обозначения.
Условные графические обозначения, соотношения размеров которых приведены в соответствующих стандартах на модульной сетке, следует изображать на схемах размерами, определяемыми по вертикали и горизонтали числом шагов модульной сетки М (рис. 2а). При этом шаг модульной сетки для каждой схемы может быть любым, но одинаковым для всех элементов и устройств этой схемы.
Условные графические обозначения элементов, размеры которых не установлены в настоящих стандартах, должны быть изображены на схеме в размерах, в которых они выполнены в соответствующих стандартах на графические обозначения.
Размеры условных графических обозначений, а также толщина их линий должны быть одинаковыми на всех схемах данного изделия (установки).
Примечания:
1. Все размеры графических символов могут быть пропорционально изменены.
2. Условные графические обозначения элементов, используемые в составе обозначений других элементов (устройств), могут быть изображены уменьшенными по сравнению с другими элементами (например, резистор в ромбической антенне, вентили в разделительной панели).
ГОСТ 2.722-68 Машины электрические (деталь)
9. Размеры основных элементов условных графических обозначений, табл. 3.
ГОСТ 2.721-74 Обозначения общего назначения. Таблица 7
ГОСТ 2.728-74 Резисторы, конденсаторы (фрагмент)
7. Размеры условных графических обозначений приведены в табл. 6. Все геометрические элементы графических обозначений должны быть выполнены линиями той же толщины, что и линии электросвязи.
Таблица 6
ГОСТ 2.730-73 Приборы полупроводниковые (деталь)
ПРИЛОЖЕНИЕ 2 Справочная Размеры (в модульной сетке) основных условных графических символов
ГОСТ 2.732-68 ИСТОЧНИКИ СВЕТА (деталь)
4. Размеры условное графическое обозначение лампы накаливания
ГОСТ 2.747-68 Размеры условных графических символов (фрагмент)
2. Размеры условных графических символов приведены в таблице.
ГОСТ 2.755-87 КОММУТАЦИОННЫЕ УСТРОЙСТВА И КОНТАКТНЫЕ СОЕДИНЕНИЯ (фрагмент)
Размеры (в модульной сетке) основных условных графических обозначений приведены в таблице 10.
Таблица 10
Цепи стабилизаторов напряжения и тока
2 Схемы стабилизаторов напряжения и тока
Датчики движения цепи
Датчики движения цепи
Схемы электропроводки в доме
Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большинство из них стандартизированы и описаны в нормативных документах. Большинство из них были изданы в прошлом веке и новый стандарт принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), поэтому иногда новую элементную базу обозначают по принципу « как кто-то это придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и многим хорошо известны.
На схемах часто используют два вида обозначений: графические и буквенные, а также часто проставляют номиналы. По этим данным многие сразу могут сказать, как работает схема.
Этот навык вырабатывается годами практики, но сначала нужно понять и запомнить символы в электрических схемах. Тогда, зная работу каждого элемента, можно представить конечный результат устройства.
Для составления и чтения различных карт обычно требуются разные элементы. Существует много типов схем, но в электрике обычно используются следующие:
Существует множество других типов электрических цепей, но в домашней практике они не используются. Исключением является трасса кабеля по участку, подвод электричества к дому. Этот тип документа определенно будет нужен и полезен, но это скорее план, чем план.
Основные изображения и функциональные возможности
Коммутационные устройства (переключатели, контакторы и др.) построены на контактах различной механики. Есть замыкающие, размыкающие, переключающие контакты. Замыкающий контакт в нормальном состоянии разомкнут, при его переключении в рабочее состояние цепь замыкается. НЗ контакт нормально замкнут, и при определенных условиях срабатывает, размыкая цепь.
Перекидной контакт может быть двух- или трехпозиционным. В первом случае работает одна схема, потом другая. Второй занимает нейтральное положение.
Кроме того, контакты могут выполнять разные функции: контактор, разъединитель, выключатель и т. д. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они показаны на фото ниже.
Основные функции могут выполняться только фиксированными контактами.
Символы для однолинейных схем
Как уже было сказано, на однолинейных схемах указывают только силовую часть: УЗО, автоматы, дифаавтоматы, розетки, рубильники, выключатели и т.п. и соединения между ними. Обозначения этих условных элементов можно использовать в схемах электрических щитов.
Основная особенность графических обозначений в электрических схемах заключается в том, что устройства, схожие по принципу действия, отличаются какой-то мелочью.
Например, автомат (автоматический выключатель) и рубильник отличаются только двумя небольшими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, отображающих функции этих контактов. Единственная разница между контактором и рубильником заключается в форме значка на неподвижном контакте. Очень небольшая разница, но устройство и его функции разные. Все эти мелочи нужно присматривать и помнить.
Также есть небольшая разница между условными обозначениями УЗО и дифференциального автомата. Он тоже только в функциях подвижных и неподвижных контактов.
Примерно такая же ситуация с катушками реле и контакторов. Они выглядят как прямоугольник с небольшими графическими дополнениями.
В данном случае его легче запомнить, так как есть достаточно серьезные отличия во внешнем виде дополнительных значков. С фотореле совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле также довольно легко отличить по характерной форме знака.
Немного проще с лампами и разъемами. У них разные «картинки». Разъемное соединение (как розетка/вилка или розетка/вилка) выглядит как две скобы, а разборное (как клеммная колодка) — как круги. Причем количество пар галочек или кружочков указывает на количество проводов.
Изображение шин и проводов
В любой схеме соединения уместны и в большинстве своем выполняются проводами. Некоторые соединения представляют собой шины — более мощные проводящие элементы, от которых могут отходить отводы. Провода обозначены тонкой линией, а точки разветвления/подключения – точками. Если точек нет, это не соединение, а пересечение (без электрического соединения).
Для шин существуют отдельные изображения, но они используются в случае необходимости графически отделить их от линий связи, проводов и кабелей.
На схемах электропроводки часто необходимо указывать не только то, как проходит кабель или провод, но и его характеристики или способ монтажа.
Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.
Как изображают выключатели, переключатели, розетки
Для некоторых видов данного оборудования отсутствуют утвержденные стандартами изображения. Итак, диммеры (диммеры) и кнопочные выключатели остались без обозначения.
Но все остальные типы выключателей имеют свои обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно также есть две группы иконок. Разница заключается в положении черточки на ключевом изображении. Для того, чтобы понять по схеме, о каком типе переключателя идет речь, это необходимо запомнить.
Существуют отдельные обозначения для двухклавишных и трехклавишных выключателей. В документации они называются «двойными» и «тройными» соответственно. Есть отличия для корпусов с разной степенью защиты. В помещениях с нормальными условиями эксплуатации устанавливаются выключатели со степенью защиты IP20, возможно до IP23.
Во влажных помещениях (ванная, бассейн) или на открытом воздухе степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что круги закрашены. Поэтому их легко отличить друг от друга.
Для переключателей есть отдельные образы. Это переключатели, позволяющие управлять включением/выключением света с двух точек (есть и три, но без стандартных изображений).
Такая же тенденция прослеживается в обозначениях розеток и групп розеток: есть одинарные, двойные розетки, есть группы по несколько штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных помещений с повышенной защитой корпуса (IP44 и выше) середина тонируется в темный цвет.
Обозначения на электрических схемах: розетки различных типов установки (открытые, скрытые)
Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой установки от скрытой, например), через некоторое время вы сможете уверенно ориентироваться в чертежах и схемах .
Светильники на схемах
В этом разделе описаны условные обозначения электрических цепей различных ламп и светильников. Здесь ситуация с обозначениями новой элементной базы лучше: есть даже обозначения для светодиодных ламп и светильников, компактных люминесцентных ламп (экономки). Также хорошо, что изображения ламп разного типа существенно отличаются — их сложно спутать. Например, светильники с лампами накаливания изображают в виде круга, с длинными линейными люминесцентными лампами — длинного узкого прямоугольника. Разница в изображении линейной лампы люминесцентного типа и светодиода не очень большая — только черточки на концах — но и тут можно вспомнить.
Стандарт даже имеет символы на электрических схемах для потолочных и подвесных светильников (патрон). Также они имеют довольно необычную форму – кружочки небольшого диаметра с черточками. В целом, в этом разделе легче ориентироваться, чем в других.
Элементы принципиальных схем
Принципиальные схемы приборов содержат различную элементную базу.
Также изображены линии связи, клеммы, разъемы, лампочки, но, кроме того, имеется большое количество радиоэлементов: резисторы, емкости, предохранители, диоды, тиристоры, светодиоды. Большинство условных обозначений в электрических схемах этой элементной базы показаны на рисунках ниже.
Более редкие придется искать отдельно. Но большинство схем содержат эти элементы.
Буквенные обозначения в электрических схемах
Кроме графических изображений элементы на схемах подписаны. Это также помогает читать диаграммы. Рядом с буквенным обозначением элемента часто находится его порядковый номер. Это сделано для того, чтобы потом было легко найти тип и параметры в спецификации.
В приведенной выше таблице показаны международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблицей ниже.
Умение читать электрические схемы – важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ.
Каждый начинающий электрик должен знать, как обозначаются розетки, выключатели, коммутационные аппараты и даже электросчетчик на проекте электропроводки по ГОСТу. Далее мы обеспечим читателей сайта обозначениями в электрических схемах, как графическими, так и буквенными.
Графика
Что касается графического обозначения всех используемых на схеме элементов, то данный обзор мы приведем в виде таблиц, в которых изделия будут сгруппированы по назначению.
В первой таблице показано, как маркируются электрические коробки, щиты, шкафы и панели на электросхемах:
Следующее, что вам следует знать, это условное обозначение силовых розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:
Что касается элементов освещения, светильников и ламп по ГОСТ, то они обозначаются следующим образом:
В более сложных схемах, где используются электродвигатели, элементы типа:
Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных схемах:
Электроизмерительные приборы по ГОСТ имеют на чертежах следующее графическое обозначение:
А вот, кстати, полезная для начинающих электриков таблица, где показано, как выглядит контур заземления на схеме электропроводки, а также сама ЛЭП:
Кроме того, на схемах можно увидеть волнистую или прямую линию, «+» и «-», которые обозначают род тока, напряжение и форму импульса:
В более сложных схемах автоматизации могут встречаться непонятные графические символы, например, контактные соединения.
Запомните, как обозначаются эти устройства на электросхемах:
Кроме того, следует знать, как выглядят на проектах радиоэлементы (диоды, резисторы, транзисторы и т.д.):
Вот и все условно-графические обозначения в электрических схемах силовых цепей и освещения. Как вы сами уже убедились, компонентов довольно много и запомнить, как обозначается каждый, можно только с опытом. Поэтому мы рекомендуем вам сохранить все эти таблицы для себя, чтобы, читая схему электропроводки дома или квартиры, вы могли сразу определить, что за элемент схемы находится в определенном месте.
Интересное видео
Обозначения на электрических схемах по ГОСТ: буквенные, графические
Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание также называется чтением рисунка. И чтобы облегчить этот урок, почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют всех, как могут.
Но, в большинстве своем, условные обозначения на электрических схемах есть в нормативных документах.
Обозначения в электрических схемах: лампы, трансформаторы, средства измерений, основная элементная база
Содержание статьи
- 1 Нормативная база
- 2 Обозначение электрических элементов на схемах
- 2.1 Электрощиты, шкафы, коробки
- 2.2 Элементная база для электрических схем
- 2.2.1 Изображение розеток
- 2.2.2 Отображение выключателей
- 2.3 Лампы и лампы
- 3 Радиоэлементы
- 4 Буквенные обозначения
Нормативная база
Существует около десятка типов электрических цепей, количество различных элементов, которые там можно встретить, исчисляется десятками, если не сотнями. Для облегчения распознавания этих элементов в электрические схемы введены единые обозначения. Все правила прописаны в ГОСТах. Таких стандартов много, но основная информация содержится в следующих стандартах:
Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем
Изучение ГОСТов дело полезное, но требует времени, которое не у всех есть в достаточном количестве.
Поэтому в статье мы приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электрических соединений, принципиальных схем устройств.
Обозначение электрических элементов на схемах
Некоторые специалисты, внимательно посмотрев схему, могут сказать, что это такое и как это работает. Некоторые могут даже сразу выдать возможные проблемы, которые могут возникнуть в процессе эксплуатации. Все просто — они хорошо знают схемотехнику и элементную базу, а также хорошо разбираются в условных обозначениях элементов схемы. Такой навык вырабатывался годами, и для «чайников» важно для начала запомнить самые распространенные из них.
Обозначение светодиода, стабилитрона, транзистора (разных типов)
Электрощиты, шкафы, коробки
На схемах электроснабжения дома или квартиры обязательно будет обозначение электрощита или шкафа. В квартирах оконечное устройство в основном устанавливается там, так как дальше проводка не идет.
В домах могут спроектировать установку ответвительного электрошкафа — если от него идет трасса к освещению других построек, находящихся на некотором удалении от дома — бани, летней кухни, гостевого дома. Эти другие обозначения на следующем рисунке.
Обозначение электротехнических элементов на схемах: шкафы, щиты, пульты
Если говорить об изображениях «начинки» электрощитов, то она также стандартизирована. Имеются обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они представлены в следующей таблице (в таблице две страницы, листайте по слову «Далее»)
| номер | Имя | Изображение на схеме |
|---|---|---|
| 1 | Автоматический выключатель (автоматический) | |
| 2 | Переключатель (переключатель нагрузки) | |
| 3 | Тепловое реле (защита от перегрева) | |
| 4 | УЗО (УЗО) | |
| 5 | Автомат дифференциальный (дифавтомат) | |
| 6 | Предохранитель | |
| 7 | Выключатель (переключатель) с предохранителем | |
| 8 | Автоматический выключатель со встроенным тепловым реле (для защиты двигателя) | |
| 9 | Трансформатор тока | |
| 10 | Трансформатор напряжения | |
| 11 | Электросчетчик | |
| 12 | Преобразователь частоты | |
| 13 | Кнопка с автоматическим размыканием контактов после нажатия | |
| 14 | Кнопка с размыканием контакта при повторном нажатии | |
| 15 | Кнопка со специальным выключателем для отключения (например, стоп) |
Элементная база для электрических схем
При составлении или чтении схемы также пригодятся обозначения проводов, клемм, заземления, нуля и т.
п. Это то, что просто нужно начинающему электрику или для того, чтобы понять, что изображено на чертеже и в какой последовательности соединяются его элементы.
| Помещение | Наименование | Обозначение электрических элементов на схемах |
|---|---|---|
| 1 | Фазный провод | |
| 2 | Нейтральный (нулевой рабочий) N | |
| 3 | Защитный проводник (земля) PE | |
| 4 | Комбинированные защитные и нулевые провода PEN | |
| 5 | Линия электросвязи, автобусы | |
| 6 | Шина (если нужно выделить) | |
| 7 | Отводы от шин (сделанные пайкой) |
Пример использования приведенной выше графики показан на следующей диаграмме. Благодаря буквенным обозначениям все понятно и без графики, но дублирование информации на схемах никогда не было лишним.
Пример схемы электроснабжения и графическое изображение проводов на ней
Изображение розеток
На схеме подключения должно быть отмечено расположение розеток и выключателей. Существует множество типов розеток — 220 В, 380 В, скрытого и открытого типа установки, с разным количеством посадочных мест, водонепроницаемые и т. д. Приводить обозначение каждой слишком долго и излишне. Важно помнить, как изображаются основные группы, а количество контактных групп определяется штрихами.
Обозначение розеток на чертежах
Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх сегментами. Количество сегментов — количество розеток на одном корпусе (на фото ниже). Если в розетку можно включить только одну вилку, вверх оформляют один отрезок, если две — два и т. д.
Обозначения розеток в электрических цепях
Если внимательно присмотреться к изображениям, то обратите внимание, что условное изображение справа не имеет горизонтальной полосы, разделяющей две части значка.
Эта особенность свидетельствует о том, что розетка скрытая, то есть для нее необходимо проделать отверстие в стене, установить розетку и т. д. Вариант справа – для накладного монтажа. К стене крепится непроводящая подложка, к ней крепится сама розетка.
Также обратите внимание, что нижняя часть левой схемы перечеркнута вертикальной линией. Это означает наличие защитного контакта, к которому подключена масса. Установка розеток с заземлением требуется при включении сложных бытовых приборов, таких как стиральная или посудомоечная машина, духовки и др.
Обозначение трехфазной розетки на чертежах
Ни с чем не спутаешь условное обозначение трехфазной розетка (380 В). Количество торчащих вверх сегментов равно количеству проводников, которые подключены к этому устройству – три фазы, ноль и земля. Итого пять.
Бывает, что низ изображения закрашен черным (темным). Это означает, что розетка водонепроницаема. Их размещают на открытом воздухе, в помещениях с повышенной влажностью (сауны, бассейны и т.
п.).
Выключатели индикационные
Схематическое обозначение выключателей имеет вид небольшого круга с одним или несколькими Г- или Т-образными ответвлениями. Отводы в форме буквы «L» обозначают выключатель накладного монтажа, буквой «T» — на скрытый монтаж. Количество нажатий отображает количество клавиш на этом устройстве.
Условные графические обозначения выключателей на электрических цепях
Кроме обычных могут стоять проходные выключатели — для включения/выключения одного источника света из нескольких точек. К этому же маленькому кружку с противоположных сторон добавляются две буквы «Г». Это обозначение одноклавишного проходного переключателя.
Как выглядит схематично проходные коммутаторы?
В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.
Лампы и лампы
Лампы имеют собственные обозначения. При этом люминесцентные лампы и лампы накаливания различаются.
На схемах даже показаны форма и размеры светильников. В этом случае нужно просто запомнить, как выглядит на схеме каждый из типов ламп.
Изображение светильников на схемах и чертежах
Радиоэлементы
При чтении принципиальных схем приборов необходимо знать условные обозначения диодов, резисторов и других подобных элементов.
Обозначения радиоэлементов на чертежах
Знание условных графических элементов поможет вам прочитать практически любую схему — любого устройства или проводки. Номиналы необходимых деталей иногда проставляют рядом с изображением, но в больших многоэлементных схемах их записывают в отдельной таблице. Он содержит буквенные обозначения элементов схемы и номиналы.
Буквенные обозначения
Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, а также стандартизированы (ГОСТ 7624-55).
| Наименование элемента электрической цепи | Буквенное обозначение | |
|---|---|---|
| 1 | Переключатель, контроллер, переключатель | IN |
| 2 | Электрогенератор | D |
| 3 | Диод | D |
| 4 | Выпрямитель | Бн |
| 5 | Звуковая сигнализация (звонок, сирена) | Св |
| 6 | Кнопка | Кн |
| 7 | Лампа накаливания | L |
| 8 | Электрический двигатель | M |
| 9 | Предохранитель | И т. д. |
| 10 | Контактор, магнитный пускатель | TO |
| 11 | Реле | Р |
| 12 | Трансформатор (автотрансформатор) | Тр |
| 13 | Разъем штекерный | Ш |
| 14 | Электромагнит | Эм |
| 15 | Резистор | Р |
| 16 | Конденсатор | ИЗ |
| 17 | Индуктор | L |
| 18 | Кнопка управления | Ку |
| 19 | Концевой выключатель | Kv |
| 20 | Дроссель | Др |
| 21 | Телефон | T |
| 22 | Микрофон | Мк |
| 23 | Динамик | Гр |
| 24 | Аккумулятор (гальванический элемент) | B |
| 25 | Главный двигатель | Дг |
| 26 | Двигатель охлаждающего насоса | До |
Обратите внимание, что в большинстве случаев используются русские буквы, а вот резистор, конденсатор и дроссель обозначаются латинскими буквами.
В обозначении реле есть одна тонкость. Они бывают разных типов, соответственно маркируются:
- реле тока — РТ;
- мощность — РМ;
- напряжение — РН;
- время — ПБ; сопротивление
- — РС; индекс
- — RU;
- промежуточный — РП;
- газ — РГ;
- с выдержкой времени — РТВ.
В основном это только самые обычные символы в электрических схемах. Но теперь вы можете понять большинство чертежей и планов. Если вам нужно знать изображения более редких элементов, изучайте ГОСТы.
Электрический чертеж — HiSoUR История культуры0001
Электрический чертеж — это тип технического чертежа, который показывает информацию об электроснабжении, освещении и связи для инженерного или архитектурного проекта. Любой электрический рабочий чертеж состоит из «линий, символов, размеров и обозначений, чтобы точно передать инженерный проект рабочим, которые устанавливают электрическую систему на рабочем месте».
Электрическая схема представляет собой графическое изображение электроустановки с использованием в основном электрических символов и соединений. Это отличается от электронной схемы, которая дает представление об электронной схеме.
На электрической схеме электрические компоненты, электрические соединения, работа и сигнализация однозначно записываются системами кодирования, такими как нумерация компонентов, нумерация клемм, расположение, нумерация кабелей и проводов. Электрические компоненты показаны символически на электрической схеме. Сложные расписания отображаются на нескольких страницах и используют перекрестные ссылки. Данные, важные для правильного подключения, эксплуатации и использования, также указаны в расписании; индикация напряжения питания, режим размещения, описание функции сигнализации, диапазон измеряемых величин и сигналов, установка таймеров и термосов. В зависимости от потребности существуют разные виды электрических схем.
Полный комплект рабочих чертежей для средней электрической системы в крупных проектах обычно состоит из:
Плана участка с указанием расположения здания и внешней электропроводки
Планов этажей с указанием расположения электрических систем на каждом этаже панели управления
Схемы управления
Схемы и другая информация в сочетании со строительными чертежами.
Чертежи-электрики готовят схемы проводки и компоновки, используемые рабочими, которые возводят, устанавливают и ремонтируют электрооборудование и проводку в центрах связи, электростанциях, системах распределения электроэнергии и зданиях.
[pt_view id=»2c5a0e5joa»]
Расписание обычно имеет несколько местоположений. Местоположение — это физическое расположение компонентов расписания. Локация также имеет несколько уровней:
уровень здания или обозначение зала, в котором находится соответствующий кабинет. Каждое здание должно иметь уникальный номер в компании, чтобы местоположение здания однозначно зафиксировалось в планировочном чертеже компании.
уровень шкафа или машины — это обозначение шкафа или машины в здании. Уровень поля местоположения указан в расписании на каждой странице. Части схемы, находящиеся в другом месте, показаны в области пунктирной линией, разграниченной указанием их местоположения. Каждый шкаф или станок должен иметь уникальный номер в здании, чтобы расположение шкафа или станка однозначно закрепилось на компоновочном чертеже здания.
уровень компонента или обозначение компонента в шкафу. Каждый компонент должен иметь уникальный номер в шкафу или станке, чтобы расположение компонента однозначно зафиксировалось на компоновочном чертеже шкафа или станка. Уровень зажима
или индикация зажима компонента. Каждый разъем электрического компонента должен иметь уникальный номер, чтобы положение зажима однозначно относилось к компоненту.
Таким образом, все четко обозначено на электрической схеме и можно точно проверить, где расположена каждая клемма.
Электрическая установка, а также график должны быть четкими, что требует плотного строительства. Таким образом, каждая схема состоит из нескольких кругов, каждый из которых имеет свою типичную функцию:
Силовые цепи распределяют электрическую энергию от одной пластины к другим платам или машинам.
Отключения питания типичны для привода электродвигателя или машины. Силовая цепь запитывается контактором. Для защиты двигателя силовая цепь содержит устройство тепловой или моторной защиты.
Если привод приводится в действие преобразователем частоты, фактическая цепь управления будет напрямую связана с преобразователем частоты.
Цепи управления содержат логику переключения для правильного управления контакторами силовых цепей. Управляющие устройства, такие как переключатели и кнопки, реле, электронные реле и, возможно, программируемый логический контроллер (ПЛК), можно найти в цепи управления. Контактор разделяет цепь управления и силовую цепь: катушка контактора включена в цепь управления, которая определяет тягу контактора и некоторые вспомогательные контакты контактора. В силовой цепи находятся главные контакты контактора.
Сигнализация предоставляет пользователю информацию с помощью сигнальных ламп, зуммера или других ЧМИ. Этот сигнал является бинарным (включено или выключено) и может также передаваться сигнальными контактами, доступными пользователю, например, уведомление о том, что машина находится в эксплуатации или машина неисправна.
Кольца датчиков соединяют датчики машины с ПЛК или датчиком, который выдает аналоговый сигнал.
Аналоговые цепи содержат аналоговые сигналы. В промышленности используются стандартные сигналы, такие как сигнал 4–20 мА или 0–10 В. Эти сигналы могут представлять собой измеренное значение датчика, преобразованное измерительным преобразователем в эталонный сигнал.
Из-за того, что электроустановок делается очень много, существует несколько типов схем, которыми может пользоваться каждый, но особенно электронщик.
по алфавиту
Схема соединения
Схема, показывающая, где вена соединена с каким зажимом. Такой тип схемы также называется буфером обмена или списком клипов.
View
Чертеж, показывающий компоновку (спереди или внутри) электрошкафа.
Расписание блоков
Схематическая диаграмма (см. раздел) конфигурации электроустановки, показывающая блоки (панели или контроллеры) в виде блоков. Такая схема также называется конфигурационной схемой.
Частичная схема
Частичная схема показывает часть электрической системы, характеристика которой отображает полную схему компонента.
Другие подключения к компоненту отображаются не напрямую, а часто в виде ссылки на другое расписание. Компоненты из электрической системы могут быть возвращены в различных (частичных) схемах, отличных от принципиальной схемы (см. там).
Eendraadsschema
На однопроводной схеме показаны общие принципы электромонтажа. На однолинейной схеме показаны важные компоненты установки с указанием их основных характеристик и наиболее важных соединений. Пунктирные линии часто обозначают измерительные сигналы и аналоговые сигналы, управляющие реле защиты или коммутационным оборудованием.
Схема почвы
Схема, показывающая линии с количеством жилок и символами одним способом. На такой схеме часто показана (часть) конфигурация электроустановки. Функции ландшафтного дизайна и блок-схемы часто совпадают.
График установки
Производная схема посадки. На этой диаграмме в простой форме показаны линии и символы, часто от одного или нескольких блоков света и делителя мощности. Кроме того, часто отображаются конкретные технические характеристики каждой группы, такие как выходная мощность и номинальный ток.
Также для каждого дистрибьютора указывается общая ожидаемая способность.
Счет за установку
Чертеж, показывающий точное расположение электрических устройств (таких как выключатели, устройства WCD, терминалы данных/телефонии) на архитектурной карте. Монтажные чертежи можно подразделить на установочные чертежи силовых групп (400/230 В переменного тока), световых групп (230 В переменного тока), электрических моторных отсеков, заземления, связи и противопожарной защиты. Вы также можете объединить эти типы предметов в один (или несколько) чертеж(и).
Список кабелей
Список всех кабелей (части) электроустановки, предпочтительно в (буквенном) цифровом порядке.
Чертеж кабельной петли
Чертеж, показывающий расположение кабелей. См. также на схеме трубопровода.
Схема выводов
Трубы и трубы, используемые в электроустановке, показаны на плане этажа здания, в котором расположена установка. Здесь же можно разместить кабельные флажки. Тогда мы говорим о чертеже кабельной петли.
Схема измерения и управления
Схема измерения и управления (или схема цепи управления) — это схема, показывающая, как полевой прибор подключается к блоку управления. На чертеже схема измерения и управления соответствует принципиальной схеме. Поскольку здесь часто используются инструменты, устройство также перечисляет различные настройки, часто на самом чертеже, а также на отдельных листах спецификаций, которые относятся к расписанию. В общем случае такая диаграмма также называется диаграммой ходьбы (англ.).
Чертеж чертежа
Чертеж установки с указанием электрических компонентов (таких как двигатели, переключатели и датчики), которые управляют установкой.
Принципиальная схема
Здесь показаны все соединения и компоненты электрической системы. Все компоненты системы показаны схематично. Характерной чертой принципиальной схемы является то, что когда схема разделена на разные разделы, каждый компонент встречается только один раз.
Принципиальная схема
Принципиальная схема нарисована, чтобы лучше понять электрическую цепь и увидеть, сколько проводов используется.
