Обозначение розеток и выключателей на чертежах и схемах
Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.
Содержание
- Стандарты для обозначений
- Указатели на схемах
- Указатели на чертежах для открытого монтажа
- Указатели для скрытой установки
- Условные знаки для влагозащищенных розеток
- Указатели блока розеток и выключателя
- Условные знаки для выключателей на схемах
- Указатели выключателей с одной и двумя клавишами
Стандарты для обозначений
Порядок указания условных знаков на схемах регламентируется ГОСТ 21.614.88. Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.
Включение в схему другого оборудования должно отвечать требованиям ГОСТ 2.
721.74. Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ 2.721.74
Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.
Указатели на схемах
Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.
Фурнитуру принято классифицировать по нескольким признакам:
- степень защищенности;
- способ монтажа;
- количество полюсов.
По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.
Указатели на чертежах для открытого монтажа
Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.
- сдвоенность, однополюсность и заземление;
- сдвоенность, однополюсность и отсутствие заземляющего контакта;
- одинарность, однополюсность и наличие защитного контакта;
- силовая розетка с тремя полюсами и защитой.
Указатели для скрытой установки
На картинке внизу показаны такие розетки:
- одиночные с одним полюсом и заземлением;
- спаренные с одним полюсом;
- силовые с тремя полюсами;
- одиночные с одним полюсом и без защитного контакта.
Условные знаки для влагозащищенных розеток
На чертежах используют такие условные обозначения защищенных от влаги розеток:
- одинарные с одним полюсом;
- одинарные с одним полюсом и заземлительным устройством.
Указатели блока розеток и выключателя
Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.
На рисунке внизу показана розетка и выключатель с одной клавишей.
Условные знаки для выключателей на схемах
Все выключатели на электрических схемах показывают так:
Указатели выключателей с одной и двумя клавишами
На картинке внизу показаны такие выключатели:
- внешние;
- накладные;
- внутренние;
- встраиваемые.
Ниже представлена таблица, в которой показаны условные указатели фурнитуры.
В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.
ГОСТ 2.768-90 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые
Текст ГОСТ 2.768-90 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые
ГОСТ 2.768-90
Группа Т52
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Единая система конструкторской документации
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ
Источники электрохимические, электротермические и тепловые
Unified system of design documentation. Graphical symbols for diagrams. Electrochemical, electrothermal and heat sources
МКС 01.080.40
31.180
ОКСТУ 0002
Дата введения 1992-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам
2.
Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.10.90 N 2706 стандарт Совета Экономической Взаимопомощи СТ СЭВ 653-89 «Единая система конструкторской документации СЭВ. Обозначения условные графические в электрических схемах. Источники электрохимические, электротермические и тепловые» введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.92
3. СТАНДАРТ СООТВЕТСТВУЕТ стандарту МЭК 617-6-83 в части табл.1, 3, 4, за исключением пп.3-5 табл.1 и п.4 табл.3, и стандарту МЭК 617-8-83 в части табл.2, за исключением п.2 табл.2
4. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.
Настоящий стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности.
1. Условные графические обозначения электрохимических источников должны соответствовать приведенным в табл.
1.Таблица 1
Наименование | Обозначение |
1. Гальванический элемент (первичный или вторичный) Примечание. Допускается знаки полярности не указывать | |
2. Батарея, состоящая из гальванических элементов Примечание. Батарею из гальванических элементов допускается обозначать так же, как в п.1. При этом над обозначением проставляют значение напряжения батареи, например напряжение 48 В | |
3. Батарея с отводами от элементов, например батарея номинального напряжения 12 В, номинальной емкости 84 А·ч с отводами 10 В и 8 В | |
4. Батарея, состоящая из гальванических элементов с переключаемым отводом | |
5. Батарея, состоящая из гальванических элементов с двумя переключаемыми отводами, например батарея номинального напряжения 120 В с номинальной емкостью 840 А·ч |
2.
Условные графические обозначения электротермических источников должны соответствовать приведенным в табл.2.Таблица 2
Наименование | Обозначение |
1. Термоэлемент (термопара) | |
2. Батарея из термоэлементов, например, с номинальным напряжением 80 В | |
3. Термоэлектрический преобразователь с контактным нагревом | |
4. Термоэлектрический преобразователь с бесконтактным нагревом |
Допускается не зачернять или опускать окружности в условных графических обозначениях электротермических источников.
3. Условные графические обозначения источников тепла должны соответствовать приведенным в табл.3.
Таблица 3
Наименование | Обозначение |
1. | |
2. Радиоизотопный источник тепла | |
3. Источник тепла, использующий горение | |
4. Источник тепла, использующий неионизирующее излучение |
Источник тепла, основной символ 4. Условные графические обозначения генераторов мощности должны соответствовать приведенным в табл.4.
Таблица 4
Наименование | Обозначение |
1. Генератор мощности, основной символ | |
2. Термоэлектрический генератор с источником тепла, использующим горение | |
3. Термоэлектрический генератор с источником тепла, использующим неионизирующее излучение | |
4. | |
5. Термоионический полупроводниковый генератор с источником тепла, использующим неионизирующее излучение | |
6. Термоионический полупроводниковый генератор с радиоизотопным источником тепла | |
7. Генератор с фотоэлектрическим преобразователем |
Термоэлектрический генератор с радиоизотопным источником тепла Примечания:
1. Числовые обозначения, указанные в скобках после наименования или под условным графическим обозначением, по Международному идентификатору.
2. Соотношения размеров (на модульной сетке) основных условных графических обозначений приведены в приложении.
ПРИЛОЖЕНИЕ
Справочное
СООТНОШЕНИЕ РАЗМЕРОВ ОСНОВНЫХ УСЛОВНЫХ ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ
Наименование | Обозначение |
1. | |
2. Термоэлемент (термопара) | |
3. Бесконтактный нагрев термоэлектрического преобразователя | |
4. Термоэлектрический генератор с источником тепла, использующим горение |
Гальванический элементЭлектронный текст документа
и сверен по:
ЕСКД. Обозначения условные графические
в схемах: Сб. ГОСТов. —
М.: ИПК Издательство стандартов, 2005
Обзор электрических чертежей и схем — статьи
Проектирование, установка и устранение неисправностей электрических систем требует использования различных чертежей, чтобы дать инженерам, монтажникам и техникам визуальное представление о системах, с которыми они работают.
Электрическое оборудование и электрические схемы часто обозначаются символами и линиями, обозначающими различные компоненты и соединения в системе.
Уровень сложности электрического чертежа будет варьироваться в зависимости от предполагаемой цели и персонала, работающего с чертежом.
Инженеры-проектировщики и техники используют схемы для создания и поиска неисправностей в сложных цепях, в то время как операторы предприятий используют однолинейные схемы и схемы стояков для облегчения коммутационных операций в своей распределительной системе. Умение читать и интерпретировать различные типы электрических чертежей является важным навыком, которым должны обладать все работники-электрики для эффективного выполнения своих задач.
Символы и линии на электрическом чертеже говорят на языке, который должны понимать все, кто участвует в проектировании, сборке и устранении неполадок в электрических системах. В этой статье мы кратко опишем несколько типов распространенных электрических схем, встречающихся в этой области, и объясним их назначение.
Однолинейная схема
Распределительное устройство среднего напряжения Однолинейная схема.
Когда вам нужен вид энергосистемы с высоты птичьего полета, однолинейная схема часто является первым чертежом, к которому нужно обратиться. Эти чертежи, также называемые однолинейными схемами, показывают поток электроэнергии или ход электрических цепей и то, как они связаны.
Физические взаимосвязи обычно не учитываются на однолинейных схемах, однако они должны отображать все основные компоненты энергосистемы и перечислять все важные номиналы. Напряжение системы, импеданс трансформатора, номинальные параметры отключения и ток короткого замыкания — это лишь некоторые из основных элементов, включенных в однолинейную схему.
Эти чертежи должны храниться в главном диспетчерском пункте объекта, чтобы помочь управлять операциями переключения путем определения фидеров и нагрузок, которые они обслуживают. Обычно включаются системное напряжение, частота, фаза и нормальные рабочие положения.
Другие элементы, такие как коэффициенты передачи измерительных трансформаторов и защитные реле, можно найти на однолинейной схеме.
Если диаграмма не может охватить все задействованные компоненты, дополнительные диаграммы могут быть нарисованы вместе с основной диаграммой.
Связанный: Символы электрических однолинейных схем
Трехлинейная схема
Шина 4160 В Трехлинейная схема. Фото: NRC.gov
Для более подробного представления системы распределения электроэнергии используется трехлинейная схема, показывающая соотношение фаз. В многофазных системах переменного тока на этих рисунках показаны различные соединения для A, B, C, нейтрали и земли, каждое из которых представлено отдельной линией.
Трехлинейные схемы дополняют однолинейные, предоставляя базовое визуальное руководство по фактическим кабелям фидеров, подключениям измерительного трансформатора и защитным устройствам. На этих рисунках показано подключение фаз и конкретные конфигурации обмоток без учета их физического расположения.
Схема стояка
Схема электрического стояка.
Фото: Инженеры БГР.
Чтобы проиллюстрировать систему распределения электроэнергии в многоэтажном здании, используется схема стояка. Эти чертежи похожи на однолинейные чертежи, но часто фокусируются на том, как энергия перетекает с одного уровня здания на другой.
На схемах стояков показаны компоненты распределения, такие как стояки шин, заглушки шин, щиты и трансформаторы от точки ввода до небольших ответвлений на каждом уровне. Эти чертежи иногда могут иметь одинаковую компоновку с системами сигнализации, телекоммуникационными и интернет-кабелями.
Принципиальная схема
Пример электронной схемы. Фото: DOE.gov
Основная цель принципиальной схемы — подчеркнуть элементы схемы и то, как их функции связаны друг с другом. Схемы — чрезвычайно ценный инструмент для устранения неполадок, который определяет, какие компоненты подключены последовательно или параллельно, и как они соединяются друг с другом.
Компоненты, которые обычно встречаются на принципиальных схемах, включают резисторы, конденсаторы, катушки индуктивности, диоды, логические элементы, контакты предохранителей, переключатели и многое другое. Каждый компонент на принципиальной схеме имеет свой собственный символ для его представления.
Принципиальные схемы должны быть расположены для простоты и легкости понимания без учета фактического физического расположения любого компонента, а только с акцентом на то, как они соединяются друг с другом. На этих схемах всегда следует изображать переключатели и контакты в обесточенном положении.
Связанный: Объяснение схемы управления автоматическим выключателем
Схема подключения
Основная цель электрической схемы состоит в том, чтобы показать все компоненты в электрической цепи и упорядочить их так, чтобы показать их фактическое физическое расположение.
В отличие от принципиальной схемы, которую можно рассматривать как концептуальный рисунок, электрическая схема предназначена для конечных пользователей и установщиков, которые сосредоточены на выполнении соединений и поиске и устранении неисправностей компонентов.
На электрических схемах все части оборудования, устройства и клеммные колодки должны быть обозначены соответствующими номерами, буквами или цветами. Обозначения клемм и соединений между компонентами четко обозначены, чтобы облегчить сборку или ремонт оборудования, показанного на чертеже.
Блок-схема
Пример блок-схемы. Фото: Mercer.edu
Блок-схемы, возможно, самый простой тип электрических чертежей, представляют основные компоненты сложной системы в виде блоков, соединенных линиями, которые показывают их отношение друг к другу. Эти диаграммы не следует путать с однолинейными чертежами, поскольку они не передают никакой технической информации, а только основные компоненты сложной системы.
Блок-схема дает концептуальное представление о том, как процесс завершается без учета электрических символов или терминов. Каждый блок представляет собой сложную цепь, которую можно объяснить с помощью других рисунков, таких как схемы и электрические схемы.
Логическая схема
Логическая схема реле отказа выключателя. Фото: SEL, Inc.
В современных реле защиты используются логические схемы для представления сложных цепей и процессов, в которых сигнал рассматривается в двоичном формате (1 или 0). Логические функции на этих схемах представлены соответствующими символами, тогда как блоки используются для представления сложной логической схемы.
Блоки на логической схеме помечены для лучшего понимания без знания внутренней структуры и соединены линиями, которые представляют входы и выходы для двоичных сигналов. Логические схемы обычно не отображают электрические характеристики, такие как напряжение, ток и мощность.
Спецификации
Примеры спецификаций двигателя и фидера. Фото: Volusia County, FL
При перечислении элементов, таких как выключатели фидеров и размеры проводов для конкретного проекта или части распределительного оборудования, используется график. Термин «график» также может относиться к датам, в которые должно быть завершено определенное действие, обычно называемому «графиком проекта».
Что касается распределения электроэнергии, графики часто включаются в чертежи распределительных щитов и щитов с указанием количества автоматических выключателей, их размеров и нагрузок, которые они обслуживают. Графики фидеров используются, чтобы помочь определить размер и количество проводов, используемых для входящей службы и исходящих нагрузок в рамках строительного проекта.
Расписания обычно представляются в табличной форме и организованы в понятной форме, что позволяет легко и быстро находить информацию. Информация в расписании обычно не включает однолинейные схемы или схемы соединений, но они обычно идентифицируют эту информацию с помощью справочных чертежей, легенд и примечаний.
Исполнительные чертежи
Всякий раз, когда строительный проект завершен, «Исполнительный чертеж» представляет собой пересмотренный чертеж, созданный и представленный подрядчиком, чтобы выделить любые изменения, внесенные в первоначальные проектные чертежи в процессе строительства. Эти чертежи являются точным отражением проекта после его завершения и должны детализировать форму, размеры и точное расположение всех элементов в рамках проекта.
Любые модификации, какими бы незначительными они ни были, должны быть включены в исполнительную документацию, если они отличаются от указанных в первоначальном плане. Исполнительные чертежи должны включать запись утверждений, сопровождающих внесенные изменения.
Каталожные номера
- General Electric Однолинейная схема
- Что такое исполнительные чертежи?
- Типовые символы и условные обозначения электрических чертежей
- Пример чертежа электрического стояка
- Электронные схемы и схемы
- Схемы электрических соединений Square D для контакторов, пускателей, реле и контроллеров Каталог
- Реле защиты трансформатора SEL-787
Стандарты чертежей САПР для электротехники — получить обзор
Помните, что стандарты постоянно изменяются, пересматриваются и опускаются.
Это означает, что вам придется посещать домашние страницы местных органов власти или веб-сайты, такие как www.iec.ch и www.iso.ch , чтобы быть в курсе последних изменений в конкретных стандартах.
Обзор сгруппирован, и каждая группа включает стандарты, отсортированные по номерам, а не по названиям.
LIST OF STANDARD GROUPS
- Documentation and guidelines
- EMC and telecommunication
- Installations
- Marking and identification
- Products
- Reference designations
- Symbols, pictograms and other graphical signs
- Technical drawing
Buy electrical стандарты книга
ДОКУМЕНТАЦИЯ И РУКОВОДСТВА
IEC/EN 62023: Pr2010
Структурирование технической информации и документации. Правила структурирования технической информации на основе использования основного документа и дополнительных документов. (Pr = предварительный. Заменяет стандарт 2000 г.
).
IEC/EN 62027: Pr2010
Подготовка списков объектов, включая список деталей. Правила составления любого перечня объектов для использования в проектно-конструкторском процессе и предназначенного для снабжения документацией. (Pr = предварительный. Заменяет стандарт 2003 г.).
IEC/EN 82079: Pr2011
Подготовка инструкций по применению. Структура, содержание и представление. Часть 1. Общие принципы и подробные требования. типы инструкций по использованию, которые будут необходимы или полезны для пользователей продуктов всех видов, от банки с краской до крупных или очень сложных продуктов, таких как крупное промышленное оборудование, заводы или здания под ключ (Pr = Preliminary. Заменяет стандарт 62079с 2003 г.).
IEC/EN 82045-1:2002
Управление документооборотом. Часть 1: Принципы и методы. Эта часть международного стандарта 82045 определяет принципы и методы определения метаданных для управления документами, связанными с объектами на протяжении всего их жизненного цикла; этот цикл обычно охватывает диапазон от концептуальной идеи документа до его удаления.
Установленные принципы и методы являются базовыми для всех систем управления документами
IEC/EN 82045-2:2005
Управление документами. Часть 2. Элементы метаданных и информационная справочная модель.
ISO 15489:2001
Информация и документация. Управление записями. Часть 1. Общие положения. Часть 2: Рекомендации.
ЭМС И ТЕЛЕКОММУНИКАЦИИ
Серия IEC 61000-6-x
Эта часть IEC 61000, касающаяся требований к устойчивости к ЭМС, применяется к электрическому и электронному оборудованию, предназначенному для использования в жилых, коммерческих и легких промышленных условиях. Выполняются требования по помехоустойчивости в диапазоне частот от 0 Гц до 400 ГГц. Нет необходимости проводить испытания на частотах, для которых не указаны требования.
УСТАНОВКИ
ISO 29481-1:2010
Информационное моделирование зданий. Руководство по предоставлению информации. Часть 1. Методология и формат.
EN ISO 16484-5:2010
Эта часть стандарта ISO 16484 определяет услуги и протоколы передачи данных для компьютерного оборудования, используемого для контроля и управления системами отопления, вентиляции, кондиционирования и охлаждения (HVAC&R) и другими системами здания.
EN ISO 10628: 2001
Блок-схемы технологических установок. Общие правила.
Серия EN 13321 (2006-2007)
Открытая передача данных в автоматизации зданий, управлении и управлении зданием. Электронные системы для дома и здания. Часть 1. Требования к продукту и системе. Часть 2: Связь KNXnet/IP.
Серия EN 14908 (2005 – 2010)
Открытая передача данных в автоматизации зданий, управлении и управлении зданием.
Части 1 – 6: Построение сетевого протокола – Сетевые протоколы – Реализация – Элементы приложения.
ЕН/ИСО 10209: 2010 (Pr)
Техническая документация по продукту. Часть 1. Словарь. Термины, относящиеся к техническим чертежам, определениям продуктов и связанным с ними продуктам. Часть 2: Словарь – Термины, относящиеся к методам проецирования. (Стандарт находится в стадии доработки).
CLC/TR 50090-9-2: 2007
Домашние и строительные электронные системы (HBES). Часть 9-2. Требования к установке. Проверка и тестирование установки HBES.
определенных в документе), о проверке и согласовании установок БГЭС с целью обеспечения их качественной и безопасной эксплуатации. Требования распространяются на саму HBES и ее отношения и интерфейсы с другими системами и функциями зданий как внутри, так и снаружи.
EN 50131-1: 2007
Системы сигнализации. Системы охранной сигнализации и ограбления. Часть 1. Требования к системе. Настоящий европейский стандарт устанавливает требования к системам сигнализации вторжения и ограбления, устанавливаемым в зданиях с использованием специальных или неспецифических проводных соединений или беспроводных соединений.
EN 50522: 2011
Заземление силовых установок напряжением более 1 кВ переменного тока Настоящий Европейский стандарт применяется для определения требований к проектированию и монтажу систем заземления электроустановок в системах с номинальным напряжением выше 1 кВ переменного тока. и номинальной частотой до 60 Гц включительно, чтобы обеспечить безопасность и надлежащее функционирование для предполагаемого использования.
В состав электроэнергетической установки входит, в том числе, следующее оборудование: – вращающиеся электрические машины; – распределительные устройства; – трансформаторы и реакторы; – преобразователи; – кабели; – системы электропроводки; – батареи; – конденсаторы; – системы заземления; – здания и ограждения. которые являются частью закрытой электрической рабочей зоны;– соответствующие системы защиты, управления и вспомогательные системы и т. д.
Серия IEC 60364 (2005-2011)
Низковольтные установки – различные требования.
МАРКИРОВКА И ИДЕНТИФИКАЦИЯ
IEC/EN 60073: 2003
Основные принципы и принципы безопасности для человеко-машинного интерфейса, маркировка и идентификация – Принципы кодирования индикаторов и приводов.
IEC/EN 60445: 2010
Основные принципы и принципы безопасности для человеко-машинного интерфейса, маркировка и идентификация – Идентификация клемм оборудования, концевых заделок и проводников.
IEC 60757: 1997
Код для обозначения цветов.
Стандарт применяется к тексту описаний, рисунков, маркировок и т. д. в области электротехники и устанавливает буквенный код для обозначения определенного цвета.
IEC/EN 61175: 2006
Промышленные системы, установки и оборудование, а также промышленные изделия. Обозначение сигналов. Настоящий стандарт устанавливает правила составления обозначений и наименований для идентификации сигналов и сигнальных соединений. Включает в себя обозначение цепей электропитания.
IEC/EN 61286: 2003
Информационно-технологические технологии. Kodede grafiske Информационные технологии — набор закодированных графических символов для использования при подготовке документов, используемых в электротехнике, и для обмена информацией.
Серия IEC/EN 61310 (2008)
Безопасность машин. Индикация, маркировка и приведение в действие. Часть 1. Требования к визуальным, акустическим и тактильным сигналам. Часть 2. Требования к маркировке. Часть 3. Требования к расположению и работе приводов.
.
IEC/EN 61666: 2010
Промышленные системы, установки и оборудование, а также промышленные изделия. Идентификация терминалов в системе.
IEC/EN 62491: 2009
Промышленные системы, установки, оборудование и промышленные изделия. Маркировка кабелей и жил.
ПРОДУКТЫ
IEC 954-1: 1999
Безопасность машин. Части систем управления, обеспечивающие безопасность.
Этот старый стандарт заменяется следующим:
IEC/EN 13849-1
Безопасность машин. Части систем управления, связанные с безопасностью.
Два приведенных выше стандарта в настоящее время пересматриваются.
IEC/EN 60204-1: 2009 (2010)
Безопасность машин. Электрооборудование машин. Часть 1. Общие требования. Настоящая часть IEC 60204 применяется к электрическому оборудованию или частям электрического оборудования, которые работают при номинальном напряжении питания, не превышающем 1,000 В для переменного тока (переменного тока) и не превышающем 1,500 В для постоянного тока (постоянного тока), и при номинальных частотах питания.
не более 200 Гц.
IEC/EN 60439-1: 2009
Низковольтные распределительные устройства и устройства управления – Часть 1: Общие правила. Стандарт устанавливает определения и устанавливает условия эксплуатации, требования к конструкции, технические характеристики и требования к проверке для низковольтных распределительных устройств и устройств управления.
IEC/EN 60529: 2002
Степени защиты, обеспечиваемые оболочками (код IP).
Серия IEC/EN 60947 (1998-2011)
Низковольтное распределительное устройство и аппаратура управления. Серия охватывает Общие правила – Автоматические выключатели – Выключатели, разъединители, выключатели-разъединители и блоки предохранителей – Контакторы и пускатели электродвигателей – Электромеханические контакторы и пускатели электродвигателей и т. д.
Некоторые части серии находятся на доработке.
ССЫЛОЧНЫЕ ОБОЗНАЧЕНИЯ
IEC/EN ISO 3166: 2008
Коды для представления названий стран и их подразделений.
IEC/EN ISO 4157: 1999
Строительные чертежи. Системы обозначений. Часть 1: Здания и части зданий. Часть 2: Названия и номера комнат. Часть 3: Идентификаторы комнат.
IEC/EN ISO 81346: 2009
Промышленные системы, установки и оборудование, а также промышленные изделия. Принципы построения и условные обозначения. Часть 1. Основные правила. Часть 2: Классификация объектов и коды классов.
IEC 81346, опубликованный совместно IEC и ISO, устанавливает общие принципы структурирования систем, включая структурирование информации о системах. На основе этих принципов даны правила и рекомендации по формулированию однозначных позиционных обозначений объектов в любой системе.
IEC/EN 61355: 2008
Классификация и обозначение документов для установок, систем и оборудования – Часть 1: Правила и классификационные таблицы. Эта часть IEC 61355 содержит правила и рекомендации по классификации документов на основе их характерного содержания информации.
Буквенный код, обозначающий класс вида документа, приводится вместе с правилами и рекомендациями по его применению в коде обозначения документа. Этот стандарт применим к документам во всех технических областях, которые используются в течение жизненного цикла установки, системы или оборудования.
IEC/EN 61175: 2006
Промышленные системы, установки и оборудование, а также промышленные изделия. Обозначение сигналов.
СИМВОЛЫ
Серия ISO 1219 (2006)
Гидравлические системы и компоненты. Графические символы и принципиальные схемы. Часть 1. Графические символы для обычного использования и приложений обработки данных. Часть 2. Принципиальные схемы.
IEC/EN 1861: 2000
Холодильные системы и тепловые насосы. Блок-схемы систем, схемы трубопроводов и приборов. Схема и символы. Этот европейский стандарт определяет символы и правила рисования для системных блок-схем и схем трубопроводов и приборов, которые должны применяться к холодильным системам, включая тепловые насосы.
Серия ISO 3511 (1982 – 1988)
Функции управления измерениями процесса и контрольно-измерительные приборы – Символическое представление. Часть 1: Основные требования. Часть 2: Расширение основных требований. Часть 3: Подробные символы для схем взаимосвязей приборов. Часть 4: Основные символы для технологического компьютера, интерфейса и общих функций отображения/управления.
ISO 5784-1: 1989
Гидравлические системы и компоненты. Гидравлические логические схемы. Часть 1. Символы для бинарной логики и связанных функций.

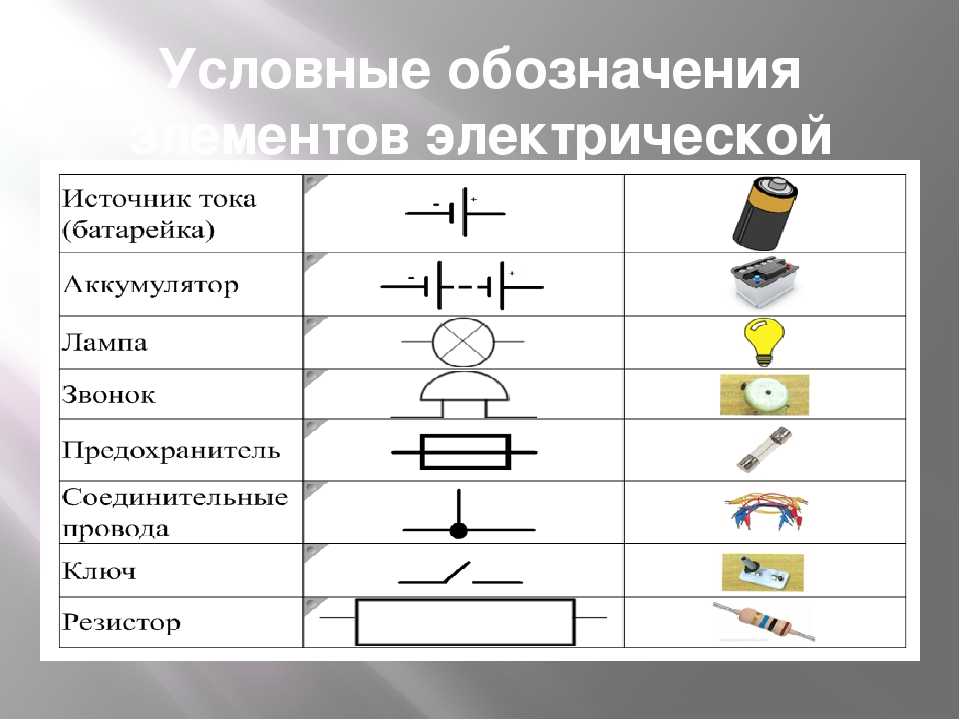

IEC/EN 60617: 2005
Стандарты баз данных см. на сайте www.iec.ch. Вы можете купить доступ к базе данных через вашу национальную ассоциацию по стандартизации. (Большинство) Символы включены в PC|SCHEMATIC Automation.
Графические символы для диаграмм. Часть 2: Элементы символов, квалифицирующие символы и другие символы, имеющие общее применение. Часть 3: Проводники и соединительные устройства. Часть 4: Основные пассивные компоненты.
Часть 5: Полупроводники и электронные лампы. Часть 6: Производство и преобразование электрической энергии. Часть 7. Распределительные, управляющие и защитные устройства. Часть 8: Измерительные приборы, светильники и сигнализаторы. Часть 9: Телекоммуникации: Коммутационное и периферийное оборудование. Часть 10: Телекоммуникации: Передача. Часть 11: Архитектурные и топографические планы и схемы установки. Часть 12: Двоичные логические элементы. Часть 13: Аналоговые элементы.
IEC/EN 80416 (2002–2009)
Основные принципы использования графических символов на оборудовании. Часть 1: Создание графических символов для оформления. Часть 2: Форма и использование стрел. Часть 3: Руководство по применению графических символов. Часть 4: Руководство по адаптации графических символов для использования на экранах и дисплеях (иконки).
IEC/EN ISO 81714: 2007
Дизайн графических символов для использования в технической документации на продукцию. Часть 2: Спецификация графических символов в машиночитаемой форме, включая графические символы для справочной библиотеки и требования к их взаимозаменяемости.
ТЕХНИЧЕСКИЙ ЧЕРТЕЖ
Серия IEC/EN ISO 128 (2001 – 2006)
Технические чертежи – Общие принципы представления. Основные правила технического рисунка и презентации; типы линий, типы стрелок, проекции и т. д.
Серия ISO 3098 (1998-2000)
Техническая документация по продукту – Надписи. Часть 0: Общие требования. Часть 2: Латинский алфавит, цифры и знаки. Часть 3: Греческий алфавит. Часть 4: Диакритические и специальные знаки для латинского алфавита. Часть 5: Надписи САПР латинским алфавитом, цифрами и знаками. Часть 6: Кириллица.
IEC/EN ISO 4157: 1999
Строительные чертежи. Системы обозначений. Часть 1: Здания и части зданий. Часть 2: Названия и номера комнат. Часть 3: Идентификаторы комнат.
IEC/EN ISO 5455: 1994
Технические чертежи – Весы.
IEC/EN ISO 5457: 2011
Техническая документация по продукту. Размеры и компоновка листов чертежей.
IEC 60027: 2007
Буквенные символы, используемые в электротехнике.
Часть 1: Общие. Часть 2: Телекоммуникации и электроника. Часть 3: Логарифмические и связанные с ними величины и их единицы. Часть 4: Вращающиеся электрические машины.
IEC/EN ISO 6433: 1995
Технические чертежи – Каталожные номера.
IEC/ISO 7200: 2004
Техническая документация по продуктам – Поля данных в основных заголовках и заголовках документов Этот международный стандарт определяет поля данных, используемые в основных заголовках и заголовках технических документов по продуктам. Его цель — облегчить обмен документами и обеспечить совместимость за счет определения имен полей, их содержимого и длины (количества символов). Он охватывает как ручную, так и компьютерную работу по проектированию и применим ко всем видам документов для всех видов продуктов на всех этапах жизненного цикла продукта и во всех областях техники. Он содержит поля данных, относящиеся к управлению документами, но не поля для конкретных технологических областей или требований к продукту.
