Величина напряжения срабатывания выходных реле на пост. ОТ (Страница 1) — Студенческий Раздел — Советы бывалого релейщика
Страницы 1 2 Далее
Чтобы отправить ответ, вы должны войти или зарегистрироваться
РСС
Сообщений с 1 по 20 из 27
1 Тема от
Alex_Skyline 2015-04-29 16:16:10- Alex_Skyline
- Инженер СРЗАиЭ
- Неактивен
Тема: Величина напряжения срабатывания выходных реле на пост. ОТ
Всем доброго всремени суток. Уважаеме релейщики, помогите разобраться с величиной напряжения срабатывания выходных реле на постоянном оперативном токе. В инструкции по организации и производству работ в устройствах РЗА и Э есть пункт 3.6.12 а), который гласит:
«Регулировку и настройку уставок аппаратуры необходимо
выполнять с учетом следующих условий:
а) Для выходных быстродействующих реле постоянного тока (или реле,
воздействующих на выходные), ложное срабатывание которых может
привести к действию коммутационных аппаратов или устройств
противоаварийной автоматики, необходимо устанавливать напряжение
срабатывания реле равным 60-65% номинального значения оперативного
напряжения.
«
По этому пункту у меня и возникают вопросы:
1) В любых ли случаях нужно устанавливать Uср реле = 0,6-0,65 Uном?

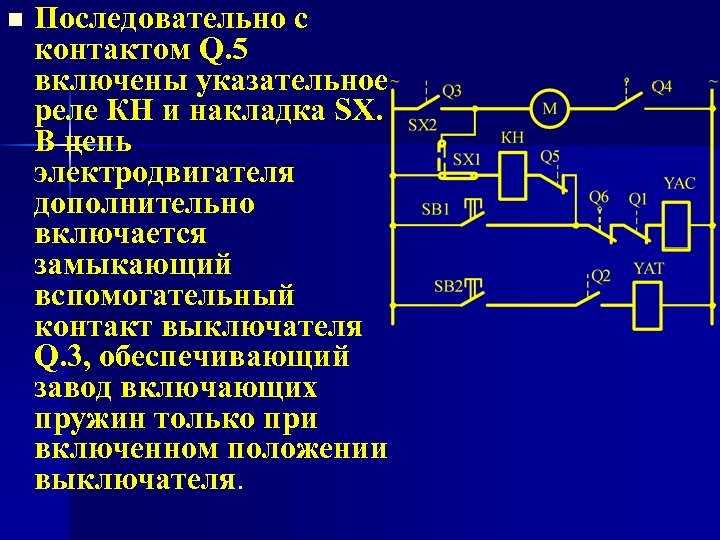

Например, в выходной цепи ДФЗ-201 последовательно с выходным реле включён блинкер. В таком случае это требование нужно соблюдать для Uср реле и блинкера вместе? Или для реле отдельно?
2) Современные реле типа RELPOL (которые используются в качестве выходных реле у нас на ДЗШ от ИЦ БРЕСЛЕР) имеют Uср реле в пределах 110 — 140 В (для сети 220 В). Как выше указанное требование соблюдается для них?
3) У реле РП-16 Uср также ниже указанного диапазона Uср реле = 0,6-0,65 Uном. Правда параллельно с обмоткой этого реле как правило бывает включён резистор. Как он помогает отстроиться от ложного срабатывания при появлении земли в этой цепи?
2 Ответ от
flash74 2015-04-29 20:19:33 (2015-04-29 20:23:30 отредактировано flash74)- flash74
- Пользователь
- Неактивен
Re: Величина напряжения срабатывания выходных реле на пост.
ОТ1) В любых случаях именно для выходного реле, объясню это требование, верхнее ограничение связано с надежностью работы в случае разряда батареи оперативного тока, например, при неисправности на ЩСН, нижнее ограничение связано с исключением ложной работы при двойном замыкании на землю в цепях оперативного тока одного из полюсов, либо от других случаев, о чем ниже.
Отработав монтером РЗА около года я был поставлен на сборку выходных цепей ETL500, собирая цепи, я контролировал наличие знака, но делал это штатным отечественным двухполюсным указателем, т.к. меня забыли на этот счёт проинструктировать.. И вот, я слышу предупредительную сигнализацию на щите, иду туда — вижу ушла команда на ГЭС ОГ-2.. Зову своего шефа, он в полном а..уе, конечно же, открываем шкаф, на Saco светодиод тоже моргает, начинаем судорожно смотреть схемы, ожидая звонков.. Так проходит минут 10, никто не звонит, подходим к панели, цепляем ноутбук и о чудо — команда не ушла, поднимаем протоколы — оказывается указательное реле срабатывало от напряжения около 110В, выходное же было настроено как надо.
Так что если хотите таких чудес, а не писать потом объяснительные или придумывать до двух ночи отмазки на работе и вообще останавливать работу службы на неделю, то делайте, как положено.
2) Современные миниатюрные реле тоже можно регулировать, а что делать, слышал, что Фениксы регулировали, в любом случае надо пробовать.
Everything should be made as simple as possible, but not simpler.
3 Ответ от
busel13 2015-04-29 21:50:12- busel13
- Пользователь
- Неактивен
Re: Величина напряжения срабатывания выходных реле на пост. ОТ
Срабатывание реле Релпол очень легко при необходимости регулировать! Если не хочешь непонятно в работе схемы, то лучше все реле отбивать 0.6-0.7 от номинального, а не только выходные. Время займёт, зато будешь уверен что по земле ничего не сработает
4 Ответ от
IronMan 2015-04-30 05:21:51- IronMan
- Пользователь
- Неактивен
Re: Величина напряжения срабатывания выходных реле на пост.
ОТAlex_Skyline пишет:
в выходной цепи ДФЗ-201 последовательно с выходным реле включён блинкер. В таком случае это требование нужно соблюдать для Uср реле и блинкера вместе? Или для реле отдельно?
Блинкер токовый, настроить нужно только реле.
5 Ответ от
flash74 2015-04-30 08:17:25- flash74
- Пользователь
- Неактивен
Re: Величина напряжения срабатывания выходных реле на пост. ОТ
Спартак Молодцов пишет:
Хорошо, что повезло, но такие работы нельзя проводить в действующих цепях. Вы можете производить любые работы, проверять взаимодействия, но без подключения в действующие цепи. Это либо расширение рабочего места, либо самовольное подключение персоналом.
Я собирал выходные цепи после проф. проверки.
Спартак Молодцов пишет:
Вам повезло, что команда не ушла.
Есть другие примеры, когда снимают стружку.
Правила нарушать не стоит.
Есть другие примеры, когда снимают стружку.И правил не нарушал:) Да я не знаю, что бы сделали, но был бы серьезный разбор это факт, но не как сейчас, это было еще во времена ТОиРа и гайки тогда были не так затянуты, как сейчас. Да и вообще, я не был в составе бригады даже.
Everything should be made as simple as possible, but not simpler.
| Присоединяйтесь!!! Мы в социальных сетях и на Ютуб. |
Например, время срабатывания, величина которого должна измеряться для выходных быстродействующих реле. Может измениться и коммутационная способность реле, как на отключение, так и на включение. Она может уменьшиться из-за увеличения дребезга контактов после регулировки.
ОТ
Таких реле достаточно на рынке.
ОТ
ОТ
блокировке на ОРУ-220кВ с ОСШ и десятью присоединениями в летний вечер с тучами комаров:)
Или второй точкой как раз таки и явилось заземление устройства контроля изоляции?
ОТ
..Автоматика Управления Выключателем (АУВ)Ж/Д, тяговые подстанции, транспортЦифровая подстанцияМоделирование релейной защитыВопросы эксплуатации аппаратуры передачи аварийных сигналовПосты. Совместимость.ВЧ обработка, каналы, трактыБиблиотека УПАСКЗеркало старого форума. УПАСКРазные режимные вопросыРежимная автоматикаПрограммное обеспечениеАппаратура для выполнения проверокОперации с устройствами РЗАДелай как яСхемы распределительных устройствСобственные нуждыТрансформаторы тока (ТТ), напряжения (ТН) и их вторичные цепиОперативный ток и цепи управленияВспомогательное оборудованиеИспытания и измеренияСистемы учета электроэнергии и измерительные приборыОрганизационные вопросыАСУ ТП и РЗА, МЭК 61850АИИС КУЭТелемеханика (ТИ, ТС, ТУ)Расчёт сетей напряжением до 1000ВВыбор параметров настройки устройств релейной защиты и автоматикиВыбор первичного оборудованияГрафика в релейной защитеОбщие вопросы проектированияУчимся делать расчётыБиблиотека РЗАБиблиотека электромонтёраИностранная литератураПроектированиеОрганизационые вопросы связаные с РЗАНормативно-техническая документацияНовые нормативно-технические документы по релейной защите и автоматикеПовышение квалификацииОбъявления разработчиков техники РЗА, специалистов эксплуатирующих организацийРелейщики ищут работуТребуются релейщикиКуплю/продамНовости энергетикиРазговоры на свободные темыПриемная Администрации форумаПомощьАрхивыОбсуждение продукцииНапряжение срабатывания реле
Технические характеристики реле тока РТ 2.
Принцип действия электромагнитных реле тока и напряжения с поперечным движением якоря 3. Выполнение реле тока и напряжения. Реле максимального и минимального действия 4. Вибрация подвижной системы реле РТ и РН и способы ее устранения 5. Конструкция и основные данные реле РТ и РН 6.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- РП 23 и 24 — промежуточное реле постоянного тока РП-23 и РП-24
- Напряжение (ток) срабатывания реле
- Как пересчитать обмотку электромагнитного реле с одного напряжения срабатывания на другое
- Электромагнитное реле
- Испытание электромагнитных реле тока и реле напряжения
- Реле напряжения с двумя порогами срабатывания и отпускания НЛ-9
- Оптимизация схем управления электромагнитными реле
- Реле тока.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✅Проверка заявленных характеристик на реле напряжения RBUZ-D2 с применением РЕТОМ-21
РП 23 и 24 — промежуточное реле постоянного тока РП-23 и РП-24
Проект инструкции составлен инж. Инструкция предназначена для персонала электростанций, электрических сетей и наладочных организаций, занимающихся обслуживанием, монтажом и наладкой реле максимального минимального тока и напряжения серий ЭТ, РТ, ЭН, РН. В Инструкции рассматриваются принцип действия реле, их конструкция, приводятся основные технические характеристики различных модификаций, указываются последовательность, объем и методика проверки и регулировки реле.
Настоящая Инструкция распространяется на реле максимального минимального тока и напряжения серий ЭТ, РТ, ЭН, РН ГОСТы и , монтируемые на вертикальное плоскости в стационарных устройствах релейной защиты и электроавтоматики, реагирующие на изменение тока или напряжения и воздействующие на электрические цепи включающих, отключающих или сигнальных устройств.
Обе серии имеют общий принцип действия, а различаются они формой магнит опров ода и расположением поворотного якоря относительно магнитной системы.
Это позволяет разработать общую инструкцию на обе серии. Данная Инструкция устанавливает методику и последовательность регулировки и наладки реле, а также объем различных видов технического обслуживания и является руководящим материалом для работников служб релейной защиты, электроавтоматики, измерений РЗАИ.
В Инструкции кратко освещен принцип действия реле и дан анализ основных факторов, влияющих на их надежную работу. Описаны конструкции различных модификаций реле и приведены технические характеристики как выпускаемых, так и снятых с производства, но находящихся в эксплуатации реле. При производстве работ, кроме данной Инструкции, следует руководствоваться [ Л.
В документации на первые серии реле некоторые эксплуатационные и технические характеристики были не оговорены; эти реле должны удовлетворять требованиям последних стандартов.
Реле пригодны для работы в стационарных: установках в следующих условиях:. Число, находящееся в знаменателе в обозначении типа реле, указывает на максимальную уставку тока срабатывания при параллельно соединенных обмотках реле тока ЭТ, РТ или максимально возможное напряжение срабатывания реле напряжения ЭН, РН при последовательном соединении обмоток;.
Шкала реле ЭТ, РТ проградуирована в амперах при последовательно соединенных обмотках. Шкала реле ЭН, РН проградуирована в вольтах при включении в цепь обмоток только одного добавочного резистора для реле РН напряжение подается на выводы 8; Схема внутренних электрических соединений реле соответствует виду, приведенному на реле спереди.
Для увеличения шкалы уставок вдвое необходимо установить перемычки на выводах реле РТ так, как это показано справа на шкале, а для реле РН необходимо напряжение подвести к выводам 6, 12;.
Тропическое исполнение реле отличается от общепромышленного применением соответствующих условиям тропического климата материалов, покрытий и отделок.
По исполнению контактов серии реле Э делятся на три группы:. Каждая серия реле имеет свою конструкцию, массу, способ крепления и монтажа в аппаратуре, которые определяются согласно технической документации на данный тип реле.
На рис. Реле устанавливается на металлической панели толщиной 5 мм. Оно должно быть надежно закреплено, выводы изолированы от панели. При заднем присоединении на шпильки реле рекомендуется надевать изолирующие хлорвиниловые трубки. Ширина отверстий в панели должна быть на 4 — 5 мм больше диаметра шпилек. При переднем монтаже на металлической панели под выводы реле должны быть подложены изолирующие прокладки, обеспечивающие зазор между токоведущими частями и панелью не менее 3 мм.
Состояние уплотнений внутри реле должно обеспечивать его пыленепроницаемость. Удаление пыли снаружи реле при его эксплуатации не должно приводить к неправильному его срабатыванию или к замыканию его токопроводящих частей. Кожух реле должен быть опломбирован для реле, находящихся в эксплуатации для исключения доступа к устройствам регулировки реле и его уставкам и не иметь повреждений.
Контакты, детали реле, покрытия, пайки не должны иметь следов окисления, ржавчины и прочих дефектов. Якорь реле должен поворачиваться свободно, без трения, имея поперечный и продольный зазор в осях в пределах 0,15 — 0,2 мм. Зазор между плоскостью якоря и полюсами магнитопровода должен быть равномерным, при втянутом якоре — 0,6 — 0,7 мм.
Габаритные и установочные размеры реле ЭТ Упоры должны быть надежно зафиксированы и правильно установлены, позволяя пружинам неподвижных контактов под действием мостика прогибаться не менее чем на 0,5 мм. Плоскость спиральной пружины должна быть строго перпендикулярна оси якоря, между витками пружины должен сохраняться равномерный зазор при изменении уставки во всем диапазоне. Указатель уставки должен ходить по шкале с некоторым трением и не сдвигаться самопроизвольно с заданной уставки.
Неподвижные контакты должны находиться в одной плоскости, иметь одинаковый изгиб и замыкаться мостиком одновременно. Бронзовая контактная пластина с наваренной серебряной полоской при разомкнутых контактах должна касаться передних упоров без давления.
Зазор между бронзовой контактной пластинкой и задним упором должен составлять 0,2 — 0,3 мм. Пластмассовая колодка с неподвижными контактами должна быть установлена так, чтобы зазор между мостиком с подвижными контактами и замыкающими контактами ход контактов до замыкания составлял 1,8 — 2 мм, а прогиб пружин размыкающих контактов был бы не менее 0,5 мм на начальной уставке шкалы.
Осевой лифт мостика должен быть в пределах 0,10 — 0,15 мм. Угол встречи b якоря в точке касания и плоскостью неподвижных контактов рис. Угол встречи b якоря и совместный ход неподвижных контактов:. Величина совместного хода контактов должна составлять не менее 1 — 1,5 мм.
Сопротивление изоляции между токоведущими электрически не связанными частями реле, а также между ними и металлическими частями корпуса реле в обесточенном состоянии должно быть не менее 50 МОм. Электрическая прочность изоляции между любыми токоведущими частями реле, а также между токоведущими частями и корпусом должна выдерживать без пробоя и перекрытия испытательное напряжение переменного тока В частотой 50 Гц в течение 1 мин.
Кратность тока напряжения уставок по шкале уставок отношение максимального тока напряжения уставки по шкале к минимальному должна быть равна двум, а при подключении сразу двух диапазонов уставок — четырем. Подвижная система реле Э, Э, Э насыщается при магнитодвижущей силе, равной А, то есть при кратности тока в обмотке реле порядка 10 по отношению к начальной уставке или 5 по отношению к конечной уставке по шкале. Значения напряжений токов срабатывания основных типов реле приведены в та бл.
Таблица 1. Таблица 4. Таблица 6. Данные обмоток 1. Значение сопротивления добавочного резистора в цепи обмоток реле, Ом. Коэффициент возврата для максимальных реле должен быть не менее 0,82 на конечной уставке и 0,92 на начальной уставке. Соответственно у минимальных реле не более 1,12 — 1, В других специальных случаях коэффициент возврата должен быть задан в зависимости от конкретной схемы защиты и применяемых типов реле.
Размыкающие контакты при отсутстви и внешних толчков и вибраций на любой уставке по току напряжению срабатывания должны надежно без вибрации размыкать цепь:.
Замыкающие контакты при отсутствии внешних толчков и вибрации на любой уставке по току напряжению срабатывания должны надежно без вибрации замыкать цепь:.
Разрывная мощность контактов:. Собственное время срабатывания максимальных реле от момента включения обмотки до момента замыкания замыкающих контактов не превосходит 0,15 с для реле ЭТ и ЭН и 0,1 с для РТ и РН при токе напряжении , равном 1,2 значения уставки. Для минимальных реле ЭН, РН — не более 0,15 с при снижении напряжения до 0,8 значения уставки. Специальные типы реле имеют другие значения времени срабатывания, указанные в приложениях 2, 3. Термическая устойчивость реле приведена в табл.
Протекание односекундного тока не должно вызывать повреждения реле и изменения его характеристики. Полное сопротивление обмотки реле ЭН и РН определяется по формуле.
Потребляемая мощность реле ЭТ при начальной уставке на шкале определяется по данным, приведенным в табл. Полное сопротивление обмотки реле ЭТ и РТ можно вычислить по формуле.
В соответствии с данной Инструкцией проверяются все реле серий ЭТ, РТ, ЭН, РН независимо от установки и способов их включения, то есть как включенные непосредственно на измерительные трансформаторы тока и напряжения, так и через быстронасыщающиеся трансформаторы, фильтры симметричных составляющих, магнитные усилители, устройства отбора напряжения, выпрямители и т.
В табл. Внешний осмотр. Проверка маркировки, конструктивного исполнения, монтажа. По пп. Механическое состояние и основные электрические характеристики реле находятся, как правило, в соответствии с техническими условиями, однако при транспортировке новых реле, последующем хранении на складе, а также при монтаже реле могут быть повреждены, загрязнены, а изоляция токоведущих частей нарушена за счет ее увлажнения.
Таким образом, новое реле, прежде чем оно будет введено в эксплуатацию, проверяется в объеме, указанном в табл. Исключение составляют пп. Если наладка при новом включении выполнена с высоким качеством, то объем проверок, как правило, значительно сокращается.
Наладка при новом включении определяет длительную безотказную эксплуатацию устройства. Проверка при новом включении может производиться как наладочной организацией, так и службой РЗАИ. Профилактический контроль, профилактическое восстановление, опробование. При профилактическом контроле работы по пп. Осмотр реле происходит без снятия кожуха. Проверяется затяжка всех внешних резьбовых соединений.
При профилактическом восстановлении работы производят по всем пунктам табл. Первый профилактический контроль рекомендуется производить через год после включения в эксплуатацию. Последующие проверки выполняются в соответствии с [ Л.
При опробовании проверяется реле по пп. Профилактический контроль и опробование выполняются с целью дополнительного контроля наименее надежных элементов реле и в значительной степени определяются условиями эксплуатации. Например, при сильной запыленности особое внимание нужно уделять проверке по п. Периодичность частичного профилактического контроля и опробования при нормальных условиях эксплуатации устанавливается не реже одного раза между полным профилактическим контролем.
Внеочередные и послеаварийные проверки выполняются при необходимости перестройки уставок, выяснения причин неправильного действия или отказа реле при частичных изменениях схем. Внеочередные и послеаварийные проверки выполняются в объеме, соответствующем назначению проверки по программе, составленной для каждого конкретного случая службой релейной защиты.
При всех видах проверок для предварительной оценки общего состояния реле до его вскрытия и проверки наружных контактных соединений проверяется ток напряжение срабатывания и возврата реле в соответствии с пп. Объем проверки механической части реле устанавливается по результатам предварительно измеренного тока напряжения срабатывания отклонение этих величин от заданных указывает на наличие неисправностей и результатам внешнего осмотра.
Послеаварийные проверки по решению службы, ведающей выбором схем и уставок данного устройства, проводятся с участием представителей этой службы. Рабочие места для регулировки и проверки реле должны удовлетворять следующим требованиям:.
Для измерения электрических параметров необходимо применять приборы электромагнитной системы.
Класс точности приборов не ниже 0,5 ГОСТ при регулировке и не ниже 1,0 при контроле. При выборе прибора надо учитывать, что кроме основной погрешности имеют место дополнительные изменения температуры, частоты, влияние внешних магнитных полей и т.
Напряжение (ток) срабатывания реле
Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка.
Минимальное значение напряжения (тока) на обмотке, при котором происходит срабатывание реле Источник: ГОСТ Реле слаботочные.
Как пересчитать обмотку электромагнитного реле с одного напряжения срабатывания на другое
К ак известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать.
Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой — её контакты просто сгорят от одного-двух нажатий. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки. Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле — оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины. Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.
В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе — замыкающими, размыкающими, переключающими.
Электромагнитное реле
В данной статье рассматриваются схемотехнические решения, позволяющие значительно уменьшить потребляемую обмотками реле мощность, увеличить их надежность, зачастую избавить от необходимости подбора реле с конкретными параметрами обмотки. Рассмотреныпрактические схемы реализации таких устройств. Как известно, у реле постоянного тока есть два основных параметра: напряжение срабатывания Ucp и напряжение удержания Uуд. Как правило, Uуд в 1, раза меньше, чем Ucp. В идеальном случае Ucp нужно подать только на время срабатывания реле, а затем поддерживать Uуд.
Изучить конструкции и принцип действия электромагнитного реле тока серии РТ и реле напряжения РН
Испытание электромагнитных реле тока и реле напряжения
Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле.
Устройство реле достаточно просто. Его основой является катушка , состоящая из большого количества витков изолированного провода. Внутрь катушки устанавливается стержень из мягкого железа. В результате получается электромагнит. Также в конструкции реле присутствует якорь.
Реле напряжения с двумя порогами срабатывания и отпускания НЛ-9
Электромагнитные реле — это коммутационные КУ, в которых управление переключением цепей осуществляется с помощью магнитного поля, создаваемого специальной катушкой индуктивности. Электромагнитные реле предназначены для выполнения разнообразных функций: дистанционного или автоматического управления работой отдельных устройств, блоков систем или аппаратуры в целом; сопряжения технических устройств, в том числе работающих на различных энергетических уровнях и основанных на разных физических принципах действия; для кодирования, преобразования и распределения электрических сигналов, особенно в многоканальных системах управления, сигнализации, контроля, защиты и т.
Классификация электромагнитных реле. Реле классифицируют по различным признакам. По виду управления движением контактов различают якорные и герконовые реле. В якорном реле рис. В реле на герметизированных контактах герконах , рис. По роду управляющего тока различают реле постоянного и переменного тока.
Все эти электромагнитные реле рассчитаны на напряжение срабатывания 10 20 В. Их же можно включать в электрические цепи с несколько большим.
Оптимизация схем управления электромагнитными реле
Электронные устройства и узлы, в оконечных каскадах которых применяются электромагнитные реле, до сего дня не потеряли своей актуальности среди радиолюбителей. Несмотря на конкуренцию со стороны тиристоров и оптоэлектронных приборов, в схемах управления устройствами нагрузки остаются ниши, где электромагнитные реле незаменимы. Часто приходится решать задачи коммутации электронных узлов средней и большой мощности в высоковольтных электрических цепях В , в то время как размеры корпуса всего прибора ограничены, или в наличии имеются только маломощные реле.
Популярность электромагнитных реле среди радиолюбителей определяется несколькими параметрами, такими как невысокая стоимость, надежность, компактность корпуса прибора.
Реле тока. РТ- 40 и РТ- 140 — реле максимального тока
ВИДЕО ПО ТЕМЕ: Как сделать чтобы напряжение выключения реле было на чуть-чуть меньше его напряжения срабатывания
Проект инструкции составлен инж. Инструкция предназначена для персонала электростанций, электрических сетей и наладочных организаций, занимающихся обслуживанием, монтажом и наладкой реле максимального минимального тока и напряжения серий ЭТ, РТ, ЭН, РН. В Инструкции рассматриваются принцип действия реле, их конструкция, приводятся основные технические характеристики различных модификаций, указываются последовательность, объем и методика проверки и регулировки реле. Настоящая Инструкция распространяется на реле максимального минимального тока и напряжения серий ЭТ, РТ, ЭН, РН ГОСТы и , монтируемые на вертикальное плоскости в стационарных устройствах релейной защиты и электроавтоматики, реагирующие на изменение тока или напряжения и воздействующие на электрические цепи включающих, отключающих или сигнальных устройств.
Обе серии имеют общий принцип действия, а различаются они формой магнит опров ода и расположением поворотного якоря относительно магнитной системы.
Параметры реле делятся на основные и не основные.
Реле — это устройство, состояние которого изменяется скачком при достижении входным сигналом определенного порогового значения. В настоящее время широко распространены контактные электромеханические реле, в которых электрическая энергия преобразуется в скачкообразное механическое перемещение, вызывающее замыкание или размыкание контакта во внешней цепи. Рассмотрим основные параметры электромеханических реле. Ток срабатывания — наименьшее значение тока в обмотке реле, при котором происходит срабатывание реле, т. Для обеспечения надежной маботы реле рабочий ток , протекающий через обмотку реле во включенном состоянии, выбирают в раза больше, чем ток срабатывания.
Технические характеристики РП Описание, проверка и наладка реле РП Реле исполняются из номинальные напряжения 12, 24, 48, и в.
Напряжение четкого возврата подвижных частей реле в исходное положение составляет не менее 0,03 Uн.
Северная Заря | Терминология
Терминология слаботочных реле основана на терминах и определениях, установленных в ГОСТ 16022-83 «Реле электрические. Термины и определения», ГОСТ 14312-79 «Контакты электрические. Термины и определения», а также ГОСТ 16121-86 «Реле слаботочные электромагнитные. ОТУ» и ГОСТ 16120-86 «Реле слаботочные времени. ОТУ».
Электрическое реле (ГОСТ 16022) – аппарат, предназначенный производить скачкообразные изменения в выходных цепях при заданных значениях электрических воздействующих величин.
Воздействующая величина электрического реле (ГОСТ 16022) – электрическая величина, которая одна или в сочетании с другими электрическими величинами должна быть приложена к электрическому реле в заданных условиях для достижения ожидаемого функционирования.
Логическое электрическое реле (ГОСТ 16022) – электрическое реле, предназначенное для срабатывания или возврата при изменении входной воздействующей величины, не нормируемой в отношении точности.
Электрическое реле времени (ГОСТ 16022) – логическое электрическое реле с нормируемой выдержкой времени.
Электрическое реле с нормируемым временем (ГОСТ 16022) – электрическое реле, у которого нормируется в отношении точности одно или несколько времен, характеризующих его.
Электрическое реле с ненормируемым временем (ГОСТ 16022) – электрическое реле, у которого время не нормируется в отношении точности.
Измерительное электрическое реле (ГОСТ 16022) – электрическое реле, предназначенное для срабатывания с определенной точностью при заданном значении или значениях характеристической величины.
Электромеханическое реле (ГОСТ 16022) – электрическое реле, работа которого основана на использовании относительного перемещения его механических элементов под воздействием электрического тока, протекающего по входным цепям.
Электромагнитное реле (ГОСТ 16022) – электромеханическое реле, работа которого основана на воздействии магнитного поля неподвижной обмотки на подвижный ферромагнитный элемент.
Герконовое реле (ГОСТ 16022) – электромагнитное реле с герметизированным магнитоуправляемым контактом.
Магнитоэлектрическое реле (ГОСТ 16022) – электромеханическое реле, работа которого основана на взаимодействии магнитных полей неподвижного постоянного магнита и возбуждаемой током подвижной обмотки.
Индукционное реле (ГОСТ 16022) – электромеханическое реле, работа которого основана на взаимодействии переменных магнитных полей неподвижных обмоток с токами, индуктированными этими полями в подвижном элементе.
Электродинамическое реле (ГОСТ 16022) – электромеханическое реле, работа которого основана на взаимодействии магнитных полей подвижной и неподвижной обмоток, возбуждаемых токами, подведенными извне.
Ферродинамическое реле (ГОСТ 16022) – электродинамическое реле, в котором взаимодействие магнитных полей усиливается наличием ферромагнитных сердечников.
Статическое электрическое реле (ГОСТ 16022) – электрическое реле, принцип работы которого не связан с использованием относительного перемещения его механических элементов.
Ферромагнитное реле (ГОСТ 16022) – статическое электрическое реле, работа которого основана на использовании нелинейной характеристики ферромагнитных материалов.
Статическое электрическое реле с выходным контактом (ГОСТ16022) – статическое электрическое реле, имеющее контакт хотя бы в одной выходной цепи.
Статическое электрическое реле без выходного контакта (ГОСТ 16022).
Полупроводниковое реле (ГОСТ 16022) – статическое электрическое реле, работа которого основана на использовании полупроводниковых приборов.
Электротепловое реле (ГОСТ 16022) – электрическое реле, работа которого основана на тепловом действии электрического тока.
Поляризованное реле (ГОСТ 16022) – электрическое реле постоянного тока, изменение состояния которого зависит от полярности его входной воздействующей величины.
Неполяризованное реле (ГОСТ 16022) – электрическое реле постоянного тока, изменение состояния которого не зависит от полярности его входной воздействующей величины.
Одностабильное реле (ГОСТ 16022) — электрическое реле, которое, изменив свое состояние под воздействием входной воздействующей или характеристической величины, возвращается в начальное состояние, когда устраняют это воздействие.
Двустабильное реле (ГОСТ 16022) – электрическое реле, которое, изменив свое состояние под воздействием входной воздействующей или характеристической величины, после устранения воздействия не изменяет своего состояния до приложения другого необходимого воздействия.
Низкочастотное реле – реле, предназначенное для коммутации постоянного и переменного тока частотой до I МГц.
Высокочастотное реле – реле, предназначенное для коммутации постоянного и переменного тока частотой свыше I МГц.
Переключающий контакт (ГОСТ 14312) – контакт электрической цепи, который размыкает одну электрическую цепь и замыкает другую при заданном действии устройства.
Неперекрывающий контакт (ГОСТ 14312) – переключающий контакт электрической цепи, размыкающий одну электрическую цепь до замыкания следующей цепи.
Перекрывающий контакт (ГОСТ 14312) – переключающий контакт электрической цепи, не размыкающий одну электрическую цепь до замыкания следующей цепи.
Замыкающий контакт (ГОСТ 14312) – контакт электрической цепи, разомкнутый в начальном положении реле и замыкающийся при переходе реле в конечное положение.
Размыкающий контакт (ГОСТ 14312) – контакт электрической цепи, замкнутый в начальном положении реле и размыкающийся при переходе реле в конечное положение.
Сопротивление контакта электрической цепи (ГОСТ 14312) – электрическое сопротивление, состоящее из сопротивлений контакт деталей и переходного сопротивления контакта электрической цепи.
Падение напряжения на контактах – напряжение на выводах замкнутых контактов при наличии в их цепи тока.
Максимальный коммутируемый ток – характеристика режима применения, в пределах которого изготовитель обеспечивает наработку реле в условиях эксплуатации, установленную в ТУ, но не менее 100 000 коммутационных циклов.
Коммутационный цикл реле – последовательный переход реле через все состояния, включая возврат в исходное состояние.
Наработка реле – число коммутационных циклов и (или) время пребывания реле под напряжением (током) в заданных режимах и условиях.
Рабочее напряжение (ток) – значение напряжения (тока) на обмотке (в цепи питания), при котором гарантируется работоспособность реле в эксплуатационных условиях.
Срабатывание реле (ГОСТ 16022) – выполнение электрическим реле предназначенной функции.
Время срабатывания реле – интервал времени с момента подачи рабочего напряжения на обмотку (в цепь питания) до первого замыкания любого замыкающего или размыкания любого размыкающего контакта, или до первого замыкания разомкнутой цепи любого переключающего контакта при срабатывании реле или до включения или выключения выходной цепи реле.
Напряжение (ток) срабатывания реле – минимальное значение напряжения (тока) на обмотке, при котором происходит срабатывание реле.
Возврат реле (ГОСТ 16022) – переход электрического реле из состояния завершенного срабатывания в исходное.
Время возврата реле – интервал времени с момента снятия напряжения с обмотки (цепи питания) до первого замыкания любого размыкающего или размыкания любого замыкающего контакта, или до первого замыкания разомкнутой цепи любого переключающего контакта при возврате реле или до выключения или включения выходной цепи реле.
Напряжение (ток) возврата – максимальное значение напряжения (тока) на обмотке (в цепи питания), при котором происходит возврат реле.
Удержание реле – фиксированное состояние реле, в которое оно приведено после срабатывания.
Напряжение (ток) удержания – минимальное значение напряжения (тока) на обмотке, при котором реле остается в состоянии срабатывания.
Выдержка времени реле (ГОСТ 16022) – интервал времени с момента подачи или съема возбуждения электрического реле до мгновения выполнения этим реле предназначенной функции, являющейся нормируемой характеристикой времени.
Время восстановления реле – интервал времени между снятием и повторной подачей напряжения в цепь питания, при котором повторное время срабатывания будет находиться в пределах допусков, установленных в ТУ.
Разновременность срабатывания (возврата) контактов (ГОСТ 16022) – разность между максимальным значением времени срабатывания (возврата) более медленного контакта реле и минимальным значением времени срабатывания (возврата) более быстрого контакта.
Время стабилизации контакта – интервал времени с момента первого замыкания контакта до установления заданного статического контактного сопротивления.
Дребезг контакта (ГОСТ 14312) – процесс многократного самопроизвольного размыкания и замыкания контактов электрической цепи по причинам, не предусмотренным заданным действием реле.
Время дребезга контакта – промежуток времени с момента первого замыкания до начала последнего замыкания контакта при его замыкании и с момента первого размыкания до последнего размыкания контакта при его размыкании.
Сбой контактирования – единичное самоустраняющееся при последующей коммутации несостоявшееся соединение коммутируемой цепи при замыкании или несостоявшийся разрыв ее при размыкании.
Что такое реле напряжения? (с изображением)
`;
В. Джойнер
Реле напряжения — это электрические устройства, основной функцией которых является переключение тока с одной цепи на другую. Использование реле позволяет управлять большим током при малом токе. Реле активируется дистанционно с помощью электрического сигнала.
В некоторых приложениях дистанционный сигнал может быть пневматическим.
можно найти в самых разных областях применения. Одно из наиболее распространенных и первых применений — коммутационные станции телефонной и телеграфной промышленности. Они также широко используются в автоматизированном испытательном оборудовании, а также в большинстве крупных бытовых приборов и электроники, включая компьютеры.
В типичном реле есть рычаг, который соединяет контакт.
Когда рычаг и контакт касаются друг друга, говорят, что цепь замкнута. Когда два компонента не соприкасаются, цепь считается разомкнутой. Когда реле срабатывает, рычаг перемещается из текущего положения в другое положение, из открытого в закрытое или наоборот. Это действие служит для передачи питания от одной цепи к другой цепи.
Одним из основных применений этих реле является простое управление включением/выключением. Примером этого может быть система охлаждения с компрессором. Когда компрессор включается, для первоначального включения требуется всплеск электрического тока.
Реле используется для перенаправления или передачи тока в цепь компрессора в нужное время.
также используются в логических приложениях. Эта функция особенно распространена в оборудовании, используемом для испытаний. Реле напряжения обеспечивает возможность перемещения тока из одной точки в другую в определенной логической последовательности.
Существует две широко определенные категории реле: электромеханические и полупроводниковые. Под каждой классификацией существует множество различных стилей и типов.
Электромеханические реле содержат движущиеся механические части. Действие реле приводится в действие током, протекающим через проволочную катушку, которая создает магнитное поле для срабатывания реле. Магнитная сила используется для перемещения контактного рычага, вызывая либо замыкание разомкнутой цепи, либо размыкание замкнутой цепи.
Твердотельные реле напряжения используют свет от светодиодов для срабатывания реле. Отсутствие движущихся частей делает их более долговечными, чем электромеханические. Кроме того, твердотельные реле обычно имеют более быстрое время реакции, что делает их более эффективными.
Другим атрибутом, по которому характеризуют реле, является величина нагрузки или тока, с которым они могут работать. В большинстве случаев реле классифицируются как реле низкого напряжения или реле высокого напряжения. Как правило, высоковольтные реле работают при напряжении более 5000 вольт. Однако есть приложения, в которых высоковольтное реле используется с более низким номиналом.
Можно ли использовать более низкое напряжение для работы катушки реле, чем номинальное напряжение катушки?
Спросил
Изменено 6 лет назад
Просмотрено 17 тысяч раз
\$\начало группы\$
Я хочу знать, использовал ли я более низкое напряжение, чем указано на реле, все в порядке.
Реле было реле на 24В.
Проверяю, реле включается при напряжении, когда напряжение было 13,5в.
Если я подам это напряжение, будет ли оно надежным?
РЕДАКТИРОВАТЬ: у меня нет таблицы данных, но вот номер детали: HTCA024V
\$\конечная группа\$
2
\$\начало группы\$
Электромеханические реле на самом деле являются устройствами, управляемыми током. Реле срабатывает, когда ток достаточен. Ток определяется рабочим напряжением и сопротивлением катушки. Но график сгущается — сопротивление катушки зависит от температуры — температура катушки увеличивается примерно на 0,4% на каждый градус С. Катушка нагревается током через нее, а также условиями окружающей среды. Он также нагревается из-за резистивных потерь, когда контакты пропускают ток. Повышение температуры выше температуры окружающей среды может составлять 35 C, поэтому, если температура снаружи вашей коробки составляет 45 C, а температура внутри 70 C, катушка может легко работать выше 100 C.
Это означает, что напряжение тяги увеличится на 1/3. На самом деле высокотемпературные версии реле имеют меньший допуск, чем обычные.
Суть в том, что инженеры реле спроектировали реле таким образом, чтобы оно было надежным при номинальном напряжении (с небольшим допуском на нерегулируемое напряжение питания) в разумном диапазоне температур и при протекании номинального тока, а также с учетом производственных отклонений (трение , жесткость пружины, магнитные свойства).
Если вы знаете , что эти предположения в какой-то мере консервативны в вашей ситуации (скажем, у вас жестко регулируемая подача), вы, возможно, сможете немного сбрить, но если вы ошибетесь, работа реле может быть не гарантирована, или свяжитесь с жизнь может быть поставлена под угрозу из-за большего количества дуги из-за вялой работы. Например, реле может не срабатывать в жаркий день сразу после того, как оно поработало какое-то время.
Ток удержания меньше, чем рабочий ток (и контактное давление не ухудшается в большинстве конструкций реле), поэтому иногда можно подать более высокий импульс напряжения для срабатывания реле, а затем переключиться на более низкое напряжение, но это редко стоит заморочек.
\$\конечная группа\$
4
\$\начало группы\$
Зависит от приложения.
Вы обнаружите, что реле переключается намного быстрее при номинальном напряжении. Это приводит к чистому переключению с минимальным искрением и дребезгом контактов. Для слаботочных приложений это может быть хорошо. Для сильноточного приложения вы, вероятно, довольно быстро сожжете контакты.
Обратите внимание, что по мере того, как якорь реле втягивается, воздушный зазор магнитной цепи уменьшается, что еще больше увеличивает напряженность магнитного поля и т. д. Вы должны обнаружить, что если вы можете выбрать из полностью разомкнутого состояния при 13,5 В, то оно должно держаться до тех пор, пока напряжение падает, может быть, на 2/3 от этого.
При закрытии зазора якоря он работает против упругости контактов. Если вы можете снять крышку с реле, вы можете включить реле, а затем нажать на якорь пальцем, чтобы убедиться, что оно полностью закрыто.
Если нет, то вы можете обнаружить, что он останавливается, когда первый контакт закрывается, а второй контакт не работает.
\$\конечная группа\$
\$\начало группы\$
Вы должны соответствовать как минимум рабочему напряжению реле, как указано в техническом паспорте. Если этого не сделать, то вполне возможно, что реле не сработает.
\$\конечная группа\$
1
\$\начало группы\$
Значение напряжения, указанное для реле, является значением, при котором производитель гарантирует работу .
По опыту знаю, что обычно реле срабатывает при более низком напряжении, а выключается при гораздо меньшем, чем напряжение срабатывания.
Однако для обеспечения функционирования схемы необходимо соблюдать номинальное напряжение, указанное производителем.
\$\конечная группа\$
\$\начало группы\$
Для большинства реле в технических характеристиках указан диапазон напряжения, в котором реле может работать. Минимальное напряжение этого диапазона необходимо только для надежного переключения реле в новое состояние, и его иногда называют «напряжением срабатывания».
После переключения может быть подано напряжение значительно ниже «напряжения срабатывания», чтобы реле оставалось активным. Взгляните на фрагмент этого ответа:
Реле 12 В на 5 В
Вот мы и подошли к Real Savings™. Сначала нам нужно объяснить работу 5 В. Мы уже видели, что реле может работать при напряжении 9 В, так как «напряжение должно срабатывать» было 8,4 В. Но 5 В значительно ниже этого значения, поэтому оно не активирует реле. Однако оказывается, что «должное рабочее напряжение» необходимо только для активации реле; после активации он останется активным даже при гораздо более низких напряжениях.
Вы можете легко попробовать это. Откройте реле и подайте 5 В на катушку, и вы увидите, что оно не активируется. Теперь замкните контакт кончиком карандаша, и вы увидите, что он остается закрытым. Большой.\$\конечная группа\$
1
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Какие бывают электрические реле
Электрические реле являются одним из наиболее часто используемых устройств в современных технологических системах. Его можно найти в автомобилях, стиральных машинах, микроволновых печах, медицинском оборудовании, а также в танках, самолетах и кораблях. Фактически ни одна отрасль не может работать без реле. В некоторых сложных системах автоматического управления в промышленности количество реле исчисляется сотнями и даже тысячами. В электроэнергетике не допускается работа силового оборудования без специальных реле защиты. Некоторое электрическое оборудование, такое как силовые трансформаторы, может быть защищено несколькими различными типами реле, каждое из которых управляет различными функциями.
Хотя реле имеют широкий спектр применения и множество типов, большинство инженеров не знакомы с большинством из них. Прочитав эту статью, вы получите общее представление о типах реле.
1. Электромагнитное реле
Электромагнитное реле является самым простым, самым старым и наиболее широко используемым реле. Его основными компонентами являются катушки, магнитопроводы, якоря, пружины и контакты. Магнитная система используется для преобразования входного тока в механическую энергию, необходимую для замыкания контактов. Контактная система преобразует входную механическую энергию в электрические сигналы. Система изоляции обеспечивает гальваническую развязку между входной цепью (обмотка) и выходной цепью (контакт).
2. Реле с фиксацией
Реле с фиксацией — это реле, которое срабатывает под действием одиночного импульса тока в обмотке и сохраняет это состояние, когда на него перестает действовать импульс, то есть когда оно заперто. Таким образом, реле выполняет функцию накопителя. Кроме того, реле с фиксацией помогает снизить энергопотребление в прикладной цепи, поскольку катушку не нужно постоянно заряжать.
3. Тепловое реле
Реле температуры или тепловые реле относятся ко второму (и, возможно, даже первому) наиболее популярному типу специализированных электрических реле.
Существует два основных типа таких устройств: реле, которые вводят возбуждение в виде тепла, и реле, которые вводят возбуждение в виде тока. Первый тип реле подходит для прямого контроля температуры различных агрегатов. Второй тип реле используется в качестве защитного реле для предотвращения перегрузки по току и подходит для различных потребителей электроэнергии. В последнем случае ток сначала преобразуется в тепло внутри реле, а когда температура внутреннего термоэлемента достигает определенного значения (реле находится под напряжением), становится выходным электрическим сигналом.
4. Герконовое реле
Многие инженеры сталкивались с примитивными контактными элементами в стеклянных корпусах. Однако не все знают, что герконовые реле отличаются от обычных не герметичной оболочкой (герметичные реле не обязательно герконовые), а тем, что в качестве контакта в герконах выступает магнитный материал, изготовленный из тонкой стальной пластины. , Магнитная система, пружина одновременно.
Один конец этой доски закреплен, а другой конец покрыт каким-либо проводящим материалом, который может свободно перемещаться под действием внешнего магнитного поля. Свободные концы этих двух пластин направлены друг к другу и перекрывают друг друга на 0,2–2 мм, образуя основу распределительного устройства нового типа.
5. Реле высокого напряжения
Бурное развитие электротехники с применением высокого напряжения (мощный лазер, промышленный ускоритель, высокочастотный нагрев металлов и сред и т.д.), использование силовой электронной аппаратуры (радар, ТВ и радиопередатчик), работающий под высоким напряжением, для различных уровней напряжения Потребность в системах проверки изоляции электрооборудования является причиной популярности высоковольтных (ВН) реле, работающих при напряжении от 5 до 300 кВ и выше. Такие реле можно разделить на две категории: высоковольтные изолированные реле для всех составляющих тока нагрузки и низковольтные и высоковольтные изолированные реле между входным элементом (катушка управления) и выходным элементом (контакт).
6. Реле времени
Помимо электрических реле, наиболее широко используемым реле является «реле времени». В нормальных условиях эти реле имеют определенную задержку, соответствующую сигналу, используемому для входа реле, поэтому часто используется термин «реле задержки». Поскольку изменение состояния реле сопровождается некоторой задержкой сигнала, подаваемого на его входной зажим, можно с уверенностью сказать, что помимо других функций каждое реле имеет еще и функцию реле времени. Стабильность систем автоматического управления иногда можно повысить, включив в них стандартные электромеханические реле. Их единственная функция состоит в том, чтобы обеспечить определенную задержку сигнала, значение которой равно его собственной задержке включения. С инженерной точки зрения «реле времени» или «реле задержки времени» обычно определяют как реле, которое использует функцию задержки времени в качестве основы и каким-то образом улучшает характеристики этой функции.
7.
Реле тока и напряженияЭти реле специально разработаны для управления уровнями тока или напряжения в высоковольтных и низковольтных цепях и используются для генерирования определенных выходных сигналов, когда уровень тока или напряжения отклоняется от заданного значения. заранее определенное значение. Такие реле еще называют «измерительными реле», потому что они непрерывно измеряют уровень значений исполнения во время работы. Обычно выходной сигнал такого типа реле воздействует на устройство отключения питания и отключает нагрузку, тем самым защищая его (или основной источник питания) от повреждения в аварийном режиме, поэтому реле такого типа также называют « защитное реле».
8. Дифференциальное реле
Дифференциальная защита определяет место повреждения путем сравнения двух (или более) токов; это на самом деле токовая защита. По сравнению с другими видами защиты, дифференциальная токовая защита обладает абсолютной селективностью, потому что она может грамотно сработать только при возникновении КЗ в зоне защиты, а вовсе не при КЗ вне зоны защиты.
Работа. Площадь дифференциального реле ограничена участком цепи между трансформаторами тока (ТТ), к которым реле подключено. Благодаря высокой селективности защиты, срабатывание реле не требует задержки срабатывания, поэтому все дифференциальные реле являются быстродействующими. Поэтому дифференциальная защита имеет чрезвычайно высокую селективность и быстродействие.
9. Дистанционное реле
Привод, который срабатывает при превышении заданного допустимого сопротивления, импеданса или реактивного сопротивления цепи. Если каждое реле, установленное на линии, имеет выдержку времени, зависящую от импеданса (расстояния), реле, срабатывающее первым, всегда оказывается ближайшим к точке короткого замыкания. Дистанционная защита направлена на достижение этого. В двухсторонней схеме питания дистанционная защита является направленной.
10. Реле частоты
Снижение частоты связано с перегрузкой энергосистемы, а увеличение частоты свидетельствует о избыточной мощности.
Когда одна или несколько сильно загруженных линий внезапно выходят из строя, в системе возникает избыточная мощность. Избыточная мощность направляется на другие линии, вызывая опасный поток мощности, который может привести к коллапсу энергосистемы. Вот почему так важно контролировать частоту напряжения. Как и другие параметры схемы, частота регулируется специальным реле.
11. Поляризованное реле
Поляризованное реле представляет собой электромагнитное реле постоянного тока, а также источник постоянного магнитного поля, воздействующий на якорь реле. Этот дополнительный источник магнитного поля (называемый «поляризацией») обычно изготавливается в виде постоянного магнита.
12. Микропроцессорное реле
Микропроцессорное реле представляет собой небольшой компьютер, выходная цепь которого имеет согласующие параметры с внешними трансформаторами тока и напряжения. Программирование может выполняться в памяти, что позволяет моделировать работу любого защитного реле на основе входных сигналов.
С помощью базового микропроцессора общего назначения можно создать любое реле, внеся некоторые специфические изменения в программу, по крайней мере, на начальных этапах разработки микропроцессорных устройств.
13. Реле последовательности
Реле последовательности иногда называют генераторами, пошаговыми реле, пошаговыми реле, триггерами или импульсными реле. Реле имеет возможность размыкания и замыкания контактов в заданной последовательности. Все реле последовательности используют храповой механизм или защелку для изменения состояния своих контактов с помощью повторяющихся импульсов на одну катушку. Обычно, но не всегда, один импульс закрывает набор контактов, следующий импульс открывает их и так далее.
14. Поворотное реле
Поворотное или моторизованное реле представляет собой реле, в котором поступательное движение якоря и контактов заменено вращательным движением. По сути, это стандартный многоконтактный роторный выключатель с электромагнитным приводом, а не ручной.
15. Реле с подвижной катушкой
Этот тип реле имеет довольно необычный внешний вид, иногда напоминающий вакуумную трубку или измерительный прибор. Естественно, это реле похоже на измерительный прибор, потому что, по сути, это высокочувствительный измерительный механизм с очень чувствительными контактами. Работа устройства основана на взаимодействии магнитного поля постоянного магнита и тока в обмотке. Обмотка намотана на прямоугольную легкую алюминиевую трубку (каркас), размещенную в зазоре между постоянным магнитом и кольцом железного сердечника.
16. Реле сигнализатора цели
Сигнальное реле (целевое реле, сигнальное реле или реле флага) — это устройство без автоматического сброса, которое указывает на состояние устройства защиты, но не работает автоматически. а также может быть приспособлен для выполнения функции блокировки. Другими словами, целевое реле используется в системах релейной защиты и автоматики в качестве индикатора для срабатывания других реле.
17. Реле вспышки
Реле вспышки (или мигалка) используется для создания мерцающего света сигнальной лампы. Из-за этого мерцания она привлечет больше внимания, чем постоянно включенная лампа. Это реле широко используется для управления одной сигнальной лампой и компонентом сигнального щита с несколькими клапанами.
18. Реле Бухгольца
Реле Бухерца используются для защиты оборудования, погруженного в жидкость, путем контроля оборудования на наличие аномального потока или отсутствия газа или аномального газообразования (большинство отказов маслонаполненных силовых трансформаторов сопровождаются производство газа). Эти реле обычно используются в трансформаторах с расширительными баками. Они собирают газ, который постепенно высвобождается из-за небольших внутренних проблем (таких как плохое соединение, небольшие дуги и т. д.), пока объем газа не сработает переключателем, а затем посылает сигнал тревоги. После того, как газ собран и проанализирован, проблема может быть идентифицирована.
19. Реле безопасности
Электрические реле содержат множество компонентов, подверженных силовому, электрическому или тепловому износу. Во многих приложениях безопасность очень важна, и использование электрического оборудования очень важно для обеспечения того, чтобы во время цикла индикации неисправности, когда неисправность обнаруживается подвижным контактом реле, не происходило опасного движения машины. Для обеспечения функции безопасности, особенно в случае отказа, в схему предохранительного устройства встроено надлежащее управление. Реле безопасности, замыкающие контакты, играют решающую роль в предотвращении аварий в машинах и системах.
20. Реле замыкания на землю
Реле замыкания на землю — это устройство, которое отключает источник питания, когда ток течет на землю. Следовательно, он может обеспечить защиту от вредного поражения электрическим током и обеспечить путь к земле в случае контакта человека с цепью под напряжением. Типичными примерами такой ситуации являются использование неисправных проводов и неисправных приборов.
