SVL0005 Монитор напряжения

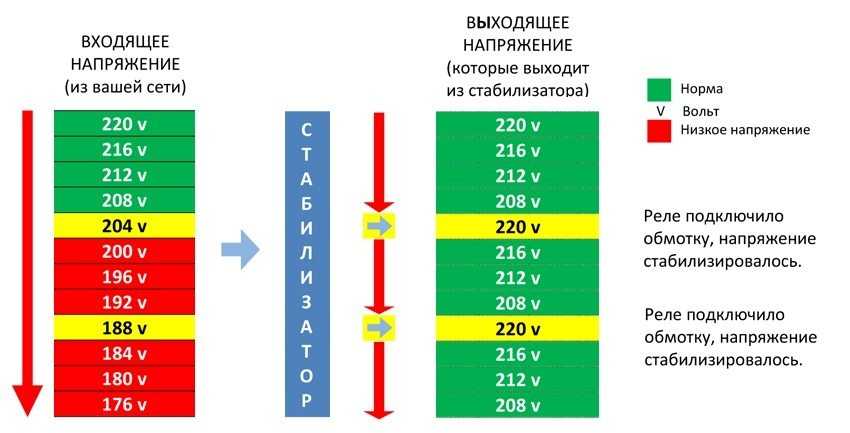

Модуль предназначен для контроля напряжения электросети переменного тока. Модуль замеряет сетевое напряжение в течение всего цикла с момента последнего сброса. На дисплее поочередно отображается: максимальное, минимальное и текущее напряжение сети, измеренное в текущем цикле, а также номер текущего цикла измерения.

Для трехфазной сети рекомендуется использовать три модуля. Для контроля каждой фазы.

Питание модуля осуществляется от измеряемого сетевого напряжения. Для резервного питания используется литиевый элемент типа CR2032 (идет в комплекте). Использование резервного питания, позволяет продолжать писать в тот момент, когда сетевое напряжение отсутствует или имеет перебои.

Индикатор разряда элемента питания отображает состояние элемента резервного питания. Состояние элемента проверяется при отключении модуля от сети. Три деления — батарея новая. Одно деление или их отсутствие — требуется замена батареи.

Счетчик циклов измерений — после нажатия кнопки , модуль начинает регистрировать минимальное и максимальное значения с при этом счетчик циклов увеличивается на единицу. Эта опция полезна в тех случаях, когда необходимо контролировать сетевое напряжение, в помещении, где кем-либо может быть произведен несанкционированный сброс.

При использовании модуля без элемента резервного питания, сброс будет происходить каждый раз, когда напряжение сети снижается ниже 50..150В, при этом, счетчик циклов будет увеличиваться на единицу. Т.е при отсутствии элемента резервного питания и плохой сети, часть периода измерения может быть утеряна.

Режимы отображения:

• 215U — минимальное напряжение в текущем цикле измерения.
• 220U — текущее напряжение в текущем цикле измерения.
• 235U — максимальное напряжение в текущем цикле измерения.
• 00037 — номер текущего цикла измерения. (максимальное показание циклов 99999, за тем следует 00000 и т.д)

Область применения:

• При некорректном поведении какого-либо электрооборудования, когда требуется исключить из возможных причин скачки сетевого напряжения.
• Требуется проверить стабильность напряжения в помещении, планируемом под аренду офиса или производства.
• Дома и на даче, для круглосуточного контроля.
• При подозрительно частом выходе из строя бытовых приборов.

Технические характеристики

Диапазон измеряемых напряжений

Максимальное допустимое напряжение

Чувствительность

Погрешность измерения

Потребляемый от сети ток

Время работы элемента питания при полном отсутствии сети

Время работы элемента питания при постоянном наличии сети

Вес модуля с элементом питания

6..600 В

1 месяц

5..10 лет

Перед использованием удалить защитную пленку с дисплея.

Внимание! Модуль имеет гальваническую связь с электросетью!!! Устанавливать элемент питания только при отключенной от модуля сети! Во избежание поражения электрическим током, запрещается прикасаться к токоведущим частям модуля! Эксплуатировать модуль, только после установки его в корпус из диэлектрика! Показания прибора служат для ознакомления с качеством электросети и не могут являться аргументом в споре с поставщиком электроэнергии.

Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

Скачать в PDF

XXVI. Требования охраны труда при проведении работ на фидерных линиях радиофикации \ КонсультантПлюс

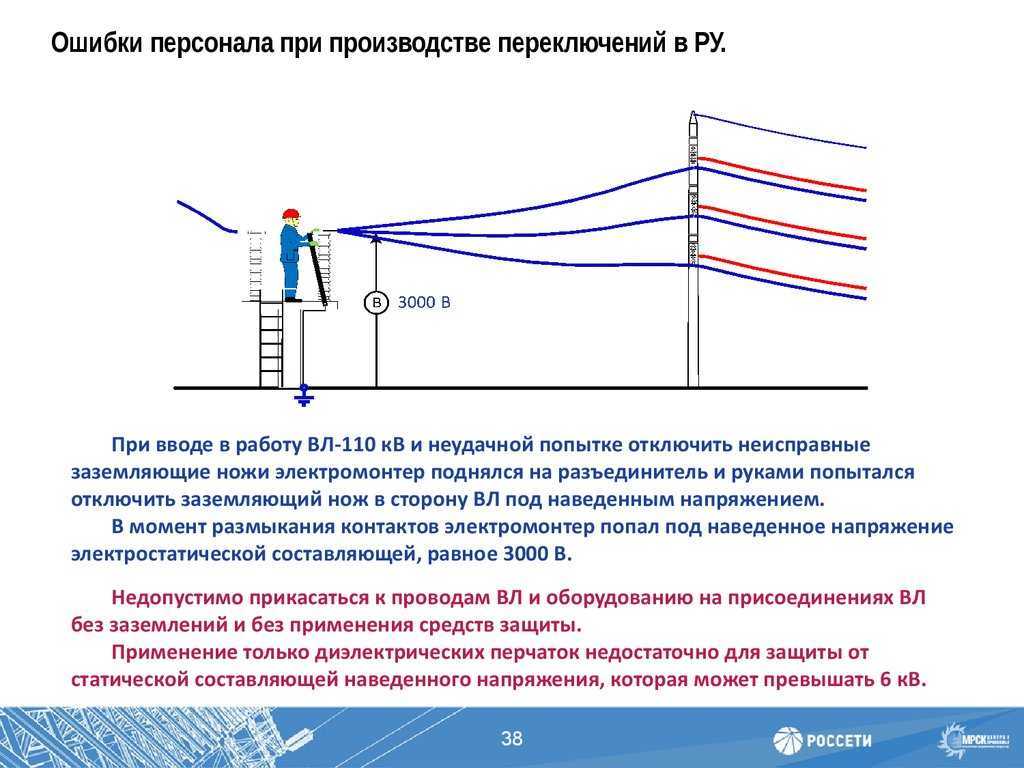

XXVI. Требования охраны труда при проведении работ

на фидерных линиях радиофикации

569. Работать на фидерных линиях радиофикации без снятия напряжения разрешается:

1) при напряжении 120 В с применением инструмента с изолирующими рукоятками или в диэлектрических перчатках;

2) при напряжении 240 В в диэлектрических перчатках.

При работах на фидерных линиях с напряжением 120 и 240 В на железной крыше (крыше с металлическим покрытием) и на опорах, оборудованных молниеотводами, а также в сырую погоду необходимо применять диэлектрические галоши.

570. При работах с абонентскими линиями можно пользоваться головными телефонами, корпус которых изготовлен из изолирующих материалов.

Запрещается подключать головные телефоны к проводам фидерных линий.

571. Работать на проводах напряжением 120 и 240 В, подвешенных на одних опорах с проводами напряжением 360 В и выше, разрешается без снятия напряжения с последних при условии, что они расположены выше проводов напряжением 120 и 240 В не менее чем на 1 м на столбовых линиях и не менее чем на 1,7 м на стоечных линиях, а также при условии, что работы не связаны с подвеской, регулировкой и демонтажом проводов.

Запрещается касаться проводов, имеющих напряжение 360 В и выше.

572. Работа на фидерных линиях напряжением выше 240 В должна производиться по наряду-допуску после снятия с них напряжения.

Допускается выполнять аварийные линейные работы по телефонному разрешению с регистрацией этого разрешения в журнале дежурств по аппаратной с последующим оформлением наряда-допуска.

573. Выдавший наряд-допуск (или отдавший телефонное распоряжение) обязан обеспечить выключение фидерной линии, на которой выполняются работы, до получения доклада об их завершении.

На распределительном щитке или штативе выходной коммутации, откуда подается напряжение, должен быть вывешен плакат «Не включать! Работают люди». Количество плакатов, вывешенных на рукоятках управления, должно соответствовать числу бригад (работников), одновременно работающих на отключенной линии.

574. При производстве работ на фидерной линии, имеющей на своих опорах по несколько цепей с напряжением 360 В и выше, одновременно выключаются и заземляются все цепи данной линии. В случае производства работ на линии, отходящей в сторону от совмещенного участка, выключаются только те цепи, на которых будет производиться работа, о чем должно быть указано в наряде-допуске (телефонном распоряжении).

575. Перед началом работы на линии работник, на которого выписано разрешение, обязан убедиться в том, что фидерная линия с напряжением свыше 240 В, на которой будет производиться работа, отключена и напряжение с нее снято, а также в отсутствии на этой линии постороннего напряжения.

576. К выполнению работы на линии разрешается приступить не ранее времени, указанного в наряде-допуске, и после соответствующего указания производителя работ, на имя которого выписан наряд-допуск.

577. Перед выполнением работ провода должны быть заземлены с помощью переносных заземлителей и закорочены с обеих сторон от места производства работы.

На стоечных фидерных линиях с номинальным напряжением выше 360 В в качестве заземлителя используется дополнительный заземленный провод линии радиофикации.

Места заземлений должны быть хорошо видны с места работы.

578. По окончании работы производитель работ обязан убедиться в том, что все работы выполнены, временные перемычки и заземления сняты, работники удалены с места работы. Об этом делается соответствующая запись в наряде-допуске.

579. Включать фидерную линию разрешается после того, как производитель работ, на имя которого был выписан наряд-допуск, распишется в журнале дежурства по аппаратной о возможности включения напряжения.

Если место работы удалено от радиоузла, допускается включать фидерную линию по телефонограмме, переданной производителем работ. Текст телефонограммы записывается в журнале дежурства по аппаратной работником, производившим выключение напряжения.

580. Удалять обледенение линий проводного вещания допускается после снятия напряжения.

581. При совместной подвеске на общих опорах проводов проводного вещания и проводов электросети напряжением 380/220 В провода электросети располагаются над проводами проводного вещания. Расстояние на опоре между нижним проводом электросети и верхним проводом проводного вещания должно быть не менее 1,5 м. При расположении проводов проводного вещания на кронштейнах это расстояние принимается от нижнего провода электросети, расположенного на той же стороне, что и провод проводного вещания.

Вертикальное расстояние между нижним проводом электросети и верхним проводом проводного вещания в середине пролета не должно быть менее 1 м.

582. На вводах в здания расстояние по горизонтали между проводами электросети и проводами проводного вещания должно быть не менее 1,5 м.

Запрещается вертикальное (один над другим) расположение вводов проводного вещания и электросети и их взаимное пересечение.

583. При производстве работ на опорах совместной подвески работники, обслуживающие сеть проводного вещания, обязаны получить письменное разрешение на проведение работ от организации-владельца линий электросети.

В разрешении указываются номера опор, на которых будут выполняться работы, меры безопасности при проведении работ, а также фамилии, инициалы, должности и квалификация работников, отвечающих за безопасность работ со стороны организации-владельца проводов и со стороны организации-владельца линий. Разрешение выписывается в двух экземплярах: первый находится у руководителя работ, второй — у допускающего от организации-владельца линий.

При получении разрешения на работу необходимо проверить, все ли меры безопасности в нем учтены. В случае, когда габариты между проводами линий проводного вещания и электросети, меньше установленных пунктами 581 и 582 Правил, напряжение с линий электросети должно быть снято.

При невозможности снятия напряжения с линий электросети, работа должна производиться двумя работниками с применением диэлектрических защитных средств.

584. Запрещается касаться проводов электросвязи, а также производить какие-либо работы с опорами, проводами или арматурой линий электросети.

585. Без уведомления владельца линий электросети на проводах радиофикации разрешаются только работы по устройству, замене и регулировке вводов, замене ограничительных перемычек, крюков, изоляторов и трансформаторов.

Запрещается при этом подниматься выше верхнего провода радиофикации.

586. Перед началом работы на проводах радиофикации, подвешенных на опорах электросети, необходимо убедиться при помощи индикатора в отсутствии на них напряжения электросети. Если на проводах вещания будет обнаружено напряжение электросети, об этом надо немедленно сообщить работникам, обслуживающим этот участок электросети.

Запрещается работать с проводами радиофикации в том случае, если на них имеется напряжение электросети.

587. При производстве работ по подвеске и регулировке проводов на опорах электросети подвешиваемые провода заземляются. Натяжение и регулировку проводов следует производить в защитных очках и диэлектрических перчатках, поверх которых надеваются хлопчатобумажные рукавицы. Рукавицы должны быть короче диэлектрических перчаток.

588. Работы на совместно используемых опорах, требующие снятия напряжения с проводов электросети, проводятся в сроки, заранее согласованные с владельцами линий.

589. Перед подъемом на опоры с заземляющими спусками необходимо убедиться в отсутствии напряжения на заземляющем спуске. Приступать к работе следует после проверки отсутствия на проводах радиофикации постороннего опасного напряжения.

590. Организации, эксплуатирующие линии совместной подвески, не реже одного раза в год, до начала ремонтного сезона, обследуют эти линии с целью выявления имеющихся нарушений габаритов и других неисправностей для их немедленного устранения.

О всех выявленных нарушениях составляется двусторонний акт с указанием организаций, ответственных за устранение дефектов, и сроков выполнения необходимых работ.

591. Работы на линиях совместной подвески с железобетонными опорами и деревянными опорами с заземляющими спусками производятся со снятием напряжения с линии электросети или без снятия напряжения с применением деревянной лестницы или автовышки, причем корзина автовышки не должна касаться проводов или опоры. Допускается также обслуживание таких линий с применением когтей и металлических лестниц, но при этом работа должна производиться в диэлектрических перчатках и галошах.

Выбор из

слов. Есть ли в американском английском термин «питание от сети»?

спросил 11 лет, 11 месяцев назад

Изменено 2 года, 1 месяц назад

Просмотрено 14 тысяч раз

Я не уверен, что это случай избирательной памяти или она настоящая.

Похоже, что американцы не используют термин «питание от сети», который часто встречается в британском английском. Ближайший синоним, который я знаю, это «сила стены», что является неточным.

Как американский инженер-электрик, я не хочу переворачивать диалекты, а «электропитание от стены» звучит наивно и неуклюже, когда речь идет о 120 В переменного тока внутри устройства (но все еще поступающем от сети) или иным образом далеко от стена.

Есть ли лучший термин, который я должен знать, или я должен предположить, что «сеть» является основной для моих соотечественников-американцев?

Редактировать: Согласно Википедии:

В США сетевая электроэнергия (в отличие от электроэнергии от аккумуляторов и т. д.) упоминается под несколькими названиями, включая «бытовая электроэнергия», «бытовая электроэнергия», «линия электропередач», «бытовая электроэнергия», «электроэнергия от стены» и т. д. сеть», «электроэнергия переменного тока», «городская электроэнергия», «уличная электроэнергия» и «электроэнергия сети».

Это намекает на то, что «сеть» не является американским термином и что все альтернативы одинаково неточны.

Вывод: Американцы, скорее всего, будут использовать «сеть» как синоним «сеть» , что не лишено оснований. Так что на самом деле британский стиль казался лучше только потому, что я еще не подумал, имеет ли это слово уже другое значение.

• word-choice
• single-word-requests
• американский английский

2

Как еще один американец ЭЭ, я бы использовал слово «сеть» только в определенных контекстах…

После урагана больница питала оборудование жизнеобеспечения от дизель-генераторов в течение 36 часов, а затем снова переключилась на сеть.

«Сетка» также подойдет.

Если вы имеете в виду 120 В переменного тока (среднеквадратичное значение), не заботясь об источнике, общепринятым в США отраслевым термином является « линейное напряжение ».

4

Не знаю, что чаще встречается в повседневной речи, но я много слышал AC power , и вы часто встретите это на американских сайтах с описанием компьютерных компонентов и в руководствах. Я не удивлюсь, прочитав в техническом руководстве

питание от сети или питание от сети , но питание переменного тока может встречаться чаще в техническом контексте. Но я не уверен. Если вам нужно быть абсолютно недвусмысленным, вы можете просто назвать его 120-В мощность или что-то в этом роде.

2

Википедия говорит:

В США к электроэнергии относят под несколькими именами, включая бытовая энергия, домохозяйство электричество, ЛЭП, бытовые питание, настенное питание, линейное питание, переменный ток власть, власть города, власть улицы, и мощность сетки.

Именно так я и называю домашнее электричество. Мы никогда не называем это «питание от сети».

Если бы кто-то начал говорить со мной о «сети», я бы подумал о питании, которое поступает в панель выключателя дома (т. е. питание главного автоматического выключателя), а не о реальных электрических розетках в доме.

Никогда не слышал словосочетания «питание от сети» здесь, в Америке, ни в каком контексте. Я думаю, что «настенная мощность» относится к мощности, которая исходит от «стены», а «домовой ток» относится к 120 В / 60 Гц, которая может исходить от генератора и т. д. Я не думаю, что «настенная мощность» может исходить от генератора.

2

Однозначно, питание переменного тока. И укажите напряжение и Гц, потому что в Соединенных Штатах мощность бывает двух видов. В жилых домах это 120/220 (или в некоторых районах 110/220) и обычно 60 Гц. Но в коммерческих приложениях это часто 130 вольт. Так что будьте в безопасности и говорите именно то, о чем говорите.

Я менеджер по телекоммуникационным продуктам в США. Я только что посмотрел превью, где другой PLM использовал термин «питание от сети».
Я предположил, что это означает 120 В переменного тока, но, честно говоря, я погуглил, чтобы убедиться…

Дело в том, что я думаю, что «сеть» еще недостаточно распространена в США, чтобы даже относительно технически подкованный американец мог с уверенностью понять, что вы имеете в виду.

Я предлагаю придерживаться «120 В переменного тока» (и, возможно, добавить «или питание от сети», чтобы продолжить социализацию этого термина в США 🙂

1

Я пытался подобрать имя, понятное каждому. «Сеть» в любом случае не является обобщенным термином для того, что это такое. Разные народы по-разному обращаются с электричеством (сетью). Но это то же самое, это электричество, просто управляемое по-другому. Я думаю, что «электроэнергетическая система» — это хороший термин для обозначения того, как разные страны обращаются с электричеством. Пусть «электроэнергетическая система» представляет собой многочисленные вилки, напряжения, сопротивления, заземление и все, что может применяться к индивидуальному способу управления электричеством. Простой. Каждая нация или территория имеет свою собственную «электроэнергетическую систему» ​​или системы, и каждый может легко понять то, чего не может «сеть». Чем проще, тем легче понять и принять.

Мое мнение.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Работа с сетевым напряжением: потрясающий вывод!

Это вторая статья из серии из двух частей, посвященной безопасности при экспериментировании с электронным оборудованием, работающим от сети, включая напряжения, которые вы можете обнаружить в сети, но не распространяющиеся на многокиловольтные EHT, за исключением случаев, когда это мимоходом. В первой части мы рассмотрели аспекты безопасности вашего стенда, защиту себя от электросети, обеспечение того, чтобы ваши инструменты и инструменты соответствовали напряжению в руках, и, наконец, ваш мысленный подход к высоковольтному оборудованию.

Умственная часть — самая трудная часть, потому что она включает в себя много знаний о внутренней жизни конструкции сетевого напряжения. Итак, в этой второй статье о сетевых напряжениях мы рассмотрим, где более высокие напряжения находятся внутри бытовой электроники.

Источник питания

Когда сетевое питание входит в оборудование, если это не очень простое устройство, такое как электрический чайник, который использует переменное его в более полезные напряжения. Теперь мы рассмотрим наиболее распространенные типы сетевого питания, с которыми вы можете столкнуться при открытии оборудования, чтобы помочь вам определить, где будут находиться опасные цепи.

Посмотрите, откуда в устройство подается питание. Если он проходит прямо в трансформатор, из которого выводится низкое напряжение, вам не о чем беспокоиться, за исключением каких-либо предохранителей или переключающих компонентов на стороне сети трансформатора, которых вам придется избегать при включении. Если сторона низкого напряжения имеет напряжение, эквивалентное аккумулятору, то остальную электронику, получающую от нее питание, можно рассматривать так, как если бы они питались от батареи. Они находятся на низком напряжении и изолированы от сети, на них можно безопасно работать, пока они включены.

Однако не всегда безопасно предполагать, что оборудование с питанием от трансформатора будет содержать безопасные низкие напряжения в остальной части его цепи. Если, например, вы предпочитаете старинное ламповое оборудование, то вы найдете высоковольтные источники питания на несколько сотен вольт, которые, хотя и будут изолированы от сети трансформатором, все же должны считаться такими же опасными, как и сетевое питание.

Импульсный блок питания в приставке середины 2000-х. Коричневая плата — это блок питания, и все компоненты на ней справа от желтого трансформатора находятся под напряжением.

В предыдущие десятилетия было нормой преобразовывать электроэнергию в низкое напряжение в трансформаторе с железным сердечником. Однако в более современном оборудовании, скорее всего, будет использоваться импульсный источник питания, в котором сеть переменного тока выпрямляется до высокого постоянного напряжения и передается через гораздо меньший и легкий трансформатор с ферритовым сердечником на гораздо более высокой частоте. Импульсные источники питания легки и эффективны, но с точки зрения этой статьи они представляют больше опасностей, поскольку они содержат значительные напряжения постоянного тока, полученные от сети.

Выходная сторона импульсного источника питания изолирована от сети трансформатором и находится под низким напряжением, что делает работу с ним безопасной. Сторона сети будет содержать как накопительный конденсатор с высоким постоянным напряжением, так и радиатор для переключающего транзистора, который будет находиться под высоким напряжением. Если вы посмотрите на печатную плату хорошо спроектированного импульсного источника питания, она должна иметь четкую границу между его сторонами высокого и низкого напряжения, с безопасным граничным расстоянием между двумя сторонами, шунтируемыми только трансформатором и оптроном или небольшим трансформатором. для обратной связи. К сожалению, не все такие блоки питания спроектированы так хорошо, и вы даже можете найти такие, которые не прошли бы самые элементарные тесты на безопасность.

Хорошей новостью является то, что импульсные блоки питания часто являются готовыми изделиями, которые занимают собственную печатную плату, поэтому любые низковольтные логические платы, которые они снабжают, будут изолированы от сети и, таким образом, безопасны для работы при включенном питании. . На изображении телеприставки середины 2000-х выше только коричневая плата содержит сетевое напряжение, зеленая логическая плата полностью низковольтная и безопасная для работы.

ITT CVC5 1972 года, телевизор эпохи живого шасси. Ни одна из цепей, которые вы видите, не изолирована от сети. Слева от больших круглых конденсаторов внизу по центру находится ряд резисторов-капельниц, от которых получают более низкие напряжения.

Существует третий тип источника питания от сети, с которым вы можете иногда столкнуться, в котором сеть выпрямляется непосредственно до высокого напряжения постоянного тока, а любые более низкие напряжения выводятся без трансформатора либо через схему регулятора, либо через делитель потенциала. Например, таким образом получают питание некоторые светодиодные лампочки, старые ЭЛТ-телевизоры и некоторые старые ламповые радиоприемники.

Если вы работаете с этим типом оборудования, вам следует быть особенно внимательным, поскольку при включении питания каждая часть его цепи должна находиться под потенциалом сети. Вы увидите, что телевизоры с таким питанием называются «Живое шасси», и вы часто найдете предупреждающие этикетки на их задней крышке или на самом шасси. Любое оборудование, использующее эту схему питания, будет иметь дополнительную изоляцию и, вероятно, очень мало хорошо изолированных внешних соединений.







Преувеличенное предостережение

Теперь, когда вы определили, какие части вашего оборудования находятся под напряжением, вы можете адаптировать свой подход к работе с ним с точки зрения безопасности высокого напряжения.

Электропитание от сети поступает прямо на тороидальный трансформатор в телевизионной приставке конца 1980-х годов. Части предохранителя и фильтра над трансформатором находятся под напряжением, остальная часть платы относительно безопасна.

Если вас интересуют только низковольтные части предмета, в которых токоведущие части источника питания четко отделены, а источник питания является изолирующим, то ваша работа проста, просто будьте предельно осторожны, чтобы не касаться этих частей высокого напряжения. частей, соблюдайте осторожность, пока он включен, и работайте с частями, находящимися под низким напряжением, как обычно. Предохранители рядом с тороидальным трансформатором или коричневой печатной платой импульсного источника питания в телевизионных приставках, изображенных здесь, следует избегать, но вы можете по желанию подтолкнуть их к низковольтным сторонам с помощью мультиметра.

Однако, если часть оборудования, над которым вы работаете, находится под напряжением в тот момент, когда вы работаете с ним, например, импульсный источник питания или телевизор, работающий в режиме реального времени, вам придется выбрать другой подход. Лучше всего описать подход, которого вы должны придерживаться, как «преувеличенную осторожность». Старайтесь как можно дольше держать устройство отключенным от сети. Настройте свои датчики для измерения с отключенным от сети устройством и включите его только для измерения или наблюдения, прежде чем снова выключать его. Инженеры по ремонту телевизоров нередко работали с живыми шасси, держа одну руку за спиной, чтобы избежать удара рукой о руку.

Даже отключение устройства не является надежным. Стоит помнить, что значительный заряд может оставаться в любых больших электролитических конденсаторах в части высоковольтного оборудования после отключения питания. Если вы проверяете эти цепи после отключения питания, важно заранее безопасно разрядить эти конденсаторы, чтобы избежать удара током. Рекомендуется всегда проверять наличие оставшегося заряда в конденсаторе с помощью мультиметра, и хотя вы можете эффектно разрядить их с помощью отвертки через их клеммы, вероятно, немного безопаснее делать это через резистор, подключенный к набору тестовых щупов. . Измерьте напряжение, чтобы убедиться, что конденсатор благополучно разрядился, и будьте готовы к сюрпризу, так как у некоторых конденсаторов напряжение вернется после разряда из-за нежелательного свойства больших электролитов. Повторяйте разряд до тех пор, пока напряжение не исчезнет.

Очень высокое напряжение

Внутренняя часть Mac Plus: красный провод EHT и изолирующая чашка сбоку ЭЛТ. Блейк Паттерсон, [CC BY 2.0], через Wikimedia Commons. Ранее в этой серии мы упоминали, что вскользь рассмотрим многокиловольтную EHT, хотя это отдельная тема с совершенно новым набором проблем безопасности, которая требует отдельной статьи. . Достаточно сказать, что вы не должны включать микроволновую печь или радар со снятой крышкой. Но все же вполне вероятно, что вы можете столкнуться с такими напряжениями в ЭЛТ-телевизоре или мониторе, поэтому мы должны поговорить об этом приложении здесь.

Важно сразу же отметить, что конечное анодное напряжение на ЭЛТ, вероятно, будет где-то выше 20 кВ в зависимости от трубки и может считаться не просто опасным, но и смертельным. Стеклянная воронка за экраном ЭЛТ образует накопительный конденсатор для этого источника питания EHT и может удерживать заряд 20 кВ в течение длительного времени после выключения телевизора или монитора. Поэтому вы должны относиться к этим устройствам с большим уважением, потому что они могут вас убить.

Тем не менее, это не должно мешать вам работать с устройством с ЭЛТ. Разработчики схем ЭЛТ знали об опасностях и позаботились о том, чтобы эти напряжения EHT были надежно заперты там, где к ним было очень трудно прикоснуться. Взгляните на изображение выше, на котором показаны компоненты монитора Mac Plus, цепь EHT — это красный кабель и большая круглая красная присоска сбоку от ЭЛТ на переднем плане. Все высокое напряжение безопасно содержится за этой красной изоляцией, и если вы не попытаетесь удалить этот разъем со стороны ЭЛТ, он останется там в совершенно безопасном состоянии, пока вы будете смотреть на другие части устройства.

В том маловероятном случае, если вам понадобится снять монитор или корпус телевизора с ЭЛТ, разрядить анодный конденсатор ЭЛТ довольно просто, однако эту процедуру следует выполнять с осторожностью. Ваша цель — разрядить этот анодный разъем на черное внешнее покрытие трубки, известное как аквадаг. Для этого вам понадобится большая плоская отвертка с максимально толстой пластиковой ручкой. Эта ручка защитит вас от более чем 20 кВ на короткое время.

Заземленная отвертка

Проникновение под колпачок

Разрядка

Вам нужно будет соединить металлическую часть отвертки с куском изолированного провода с заземляющим соединением с трубкой, которая обычно находится где-то на металлической полосе, которая идет по кругу краю его лица. Лучше всего это сделать с помощью зажимов типа «крокодил» на конце провода. Затем вы просто держите отвертку за пластиковую рукоятку и аккуратно просовываете ее кончик под резиновую присоску, закрывающую разъем анода, пока не услышите «треск!» звук его разрядки. Затем, чтобы убедиться, что он действительно разряжен, подождите несколько минут и повторите процедуру, повторив ее еще раз после того, как вы отключили разъем. (Изображения из учебника [Ax0n] по ЭЛТ.)

Резюме

Цель этих статей не в том, чтобы подробно описать все возможные опасности, связанные с электричеством, а в том, чтобы вооружить вас необходимыми предосторожностями и некоторыми навыками для оценки того, какие риски возникают перед вами, когда вы открываете поставить часть высоковольтного оборудования. Однако важно иметь в виду, что решения принимаются вами. Нет ничего постыдного в том, чтобы решить, что риск перед вами слишком велик, и отступить. Действительно, именно здоровая осторожность помогает инженерам выживать, чтобы получать свои пенсии.
