«Как найти эквивалентное сопротивление цепи математическим способом?» — Яндекс Кью
ПопулярноеСообщества
Домашние заданияЭлектротехника
Анонимный вопрос ·27,9 KОтветить1УточнитьМаксим Лапиков
Математика
2,1 K
Математик-системный программист, разработчик асу тп для аэс. · 24 мар 2019
Можно идти в лоб, на каждом резисторе ввести ток (с направлением), и расписать огромную систему уравнений, учитывая, что в точку соединения проводов сколько тока приходит столько должно и уходить, а также закон Ома U=I*R. и не забывая что напряжение на двух концах проводника нулевое. После чего пойти считать эту систему с кучей неизвестных в лоб.
По факту, часто, изначальную схему можно свести к более простой эквивалентной, например, зная что строго последовательно соединённые резисторы эквивалентны схеме с одним резистором суммарного сопротивления, а для параллельного соединения 2-ух резисторов использовать формулу что Rэкв=R1*R2/(R1+R2).

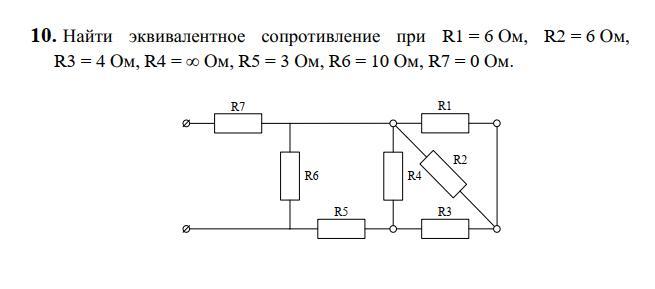

Для простых схем как приведено на картинке другого комментатора знания этих двух правил достаточно для получения ответа. для некоторых сложных схем (когда направление тока на отдельных участках не очевидно), придётся возвращаться к первому варианту, но предварительно максимально попробовав упростить схему.Комментировать ответ…Комментировать…Роман Перелыгин25
Учёный, педагог, аспирант, ведущий инженер в области радиосвязи · 15 мар 2019
Жалко картинку прилепить нельзя)
Зададимся двумя простыми правилами, при последовательном соединении двух резисторов с одинаковыми номиналами их суммарное сопротивление будет вдвое больше номинала->2*R;
Если параллельно то вдвоём меньше ->R/2.
В итоге получаем два верхних резистора будут 2*R, параллельно им тоже 2*R, при параллельном соединении они дадут R, и не… Читать далее
Всё просто.
Любое последовательное соединение можно преобразовать к последовательному соединению одного эквивалентного резистора и одного источника ЭДС. Причем, сопротивление эквивалентного резистора равно сумме всех сопротивлений входящих в соединение, а ЭДС эквивалентного источника равна алгебраической сумме ЭДС источников входящих в соединение.
R4=20 Ом, R5=40 Ом… Читать далее
12,7 K
Комментировать ответ…Комментировать…
Вы знаете ответ на этот вопрос?
Поделитесь своим опытом и знаниями
Войти и ответить на вопрос
Онлайн определение эквивалентного сопротивления
Полином Чебышева с свободным членом
Создать вектор(диофант) по матрице
Египетские дроби. Часть вторая
Египетские (аликвотные) дроби
По сегменту определить радиус окружности
Круг и площадь, отсекаемая перпендикулярами
Деление треугольника на равные площади параллельными
Определение основных параметров целого числа
Свойства обратных тригонометрических функций
Разделить шар на равные объемы параллельными плоскостями
Взаимосвязь между организмами с различными типами обмена веществ
Аутотрофные и миксотрофные организмы
Рассечение круга прямыми на равные площади
Период нечетной дроби онлайн. Первые полторы тысяч разложений.
Представить дробь, как сумму её множителей
Решение системы из двух однородных диофантовых уравнений
Расчет основных параметров четырехполюсника
Цепочка остатков от деления в кольце целого числа
Система счисления на базе ряда Фибоначчи онлайн
Уравнение пятой степени. Частное решение.
Рассчитать площадь треугольника по трем сторонам онлайн
Общее решение линейного диофантового неоднородного уравнения
Частное решение диофантового уравнения с несколькими неизвестными
Онлайн разложение дробно рациональной функции
Корни характеристического уравнения
Номиналы сопротивлений, разделенные запятыми
Эквивалентное сопротивление при последовательном соединении
Альтернативное отображение
Эквивалентное сопротивление при паралельном соединении
Альтернативное отображение
Последовательное соединение
Что же такое эквивалентное сопротивление?
Все знаем что такое эквивалент. Это вещь или объект которое по своим характеристикам повторяет оригинал. В электротехнике эквивалент сопротивления это замена части схемы состоящей из нескольких резисторов — одним элементом(эквивалентом)
Сложные схемы соединений пока рассматривать не будем, а рассмотрим две самые простые схемы расчета эквивалентного сопротивления: последовательное и паралельное соединение
Вид последовательного соединения резисторов показан на рисунке ниже
И формула расчета эквивалентного сопротивления выглядит так
Параллельное СОЕДИНЕНИЕ
Паралельное соединение нескольних резисторов (сопротивлений) выглядит так, как показано на рисунке
А формула превращается в такую
Стоит обратить внимание, что по таким же формулам считается эквивалентное сопротивление индуктивностей, но совершенно другой прицип будет при расчете эквивалентной ёмкости конденсаторов
Синтаксис
Он очень прост
calc_e список сопротивлений с размерностями через запятую.
В ответе мы получим эквививалентное значение сопротивления при последовательном и паралельных соединениях.
Важное замечание: размерности нужно писать на русском языке. Для пользователей сайта, не знающих русский язык, можем по запросу добавить обработку англоязычных наименований приставок и размерностей. Это не сложно.
Примеры
Рассчитать эквивалентное сопротивление трех резисторов следующих номиналов: 10 Ом, 0.2кОм и 344кОм
В запросе так и пишем calc_e 10 Ом, 0.2кОм, 344кОм
Ответ не заставит себя долго ждать и выглядит вот так
Эквивалентное сопротивление при последовательном соединении
344.21килоОм
Альтернативное отображение
Эквивалентное сопротивление при паралельном соединении
9.5235458597492Ом
Альтернативное отображение
Удачи в расчетах!
Разложения в ряд Фурье периодических несинусоидальных функций.
>>
Поиск по сайту
Русский и английский алфавит в одну строку
Часовая и минутная стрелка онлайн.Угол между ними.
Массовая доля химического вещества онлайн
Декoдировать текст \u0xxx онлайн
Универсальный калькулятор комплексных чисел онлайн
Перемешать буквы в тексте онлайн
Частотный анализ текста онлайн
Поворот точек на произвольный угол онлайн
Обратный и дополнительный код числа онлайн
Площадь многоугольника по координатам онлайн
Расчет пропорций и соотношений
Остаток числа в степени по модулю
Как перевести градусы в минуты и секунды
Расчет процентов онлайн
Растворимость металлов в различных жидкостях
Поиск объекта по географическим координатам
DameWare Mini Control. Настройка.
Время восхода и захода Солнца и Луны для местности
Калькулятор географических координат
Расчет значения функции Эйлера
Теория графов. Матрица смежности онлайн
Произвольный треугольник по заданным параметрам
Перевод числа в код Грея и обратно
НОД двух многочленов. Greatest Common Factor (GCF)
Географические координаты любых городов мира
Площадь пересечения окружностей на плоскости
Непрерывные, цепные дроби онлайн
Сообщество животных. Кто как называется?
Проекция точки на плоскость онлайн
Из показательной в алгебраическую. Подробно
Онлайн определение эквивалентного сопротивления
Калькулятор онлайн расчета количества рабочих дней
Система комплексных линейных уравнений
Расчет заряда и разряда конденсатора через сопротивление
Расчет понижающего конденсатора
Месторождения золота и его спутники
Определение формулы касательной к окружности
Построить ненаправленный граф по матрице
Каноническое уравнение гиперболы по двум точкам
Дата выхода на работу из отпуска, декрета онлайн
Онлайн расчеты
Подписаться письмом
Калькулятор эквивалентного сопротивления
| iCalculator™
Калькулятор эквивалентного сопротивления рассчитает:
Эквивалентное сопротивление последовательной комбинации резисторов
Эквивалентное сопротивление параллельной комбинации резисторов
Ограничения калькулятора: Эквивалентное сопротивление Калькулятор рассчитает максимум 15 резисторов.
Количество резисторов последовательно/параллельно 34567891015
Результаты калькулятора эквивалентного сопротивления (подробные расчеты и формула ниже)
Эквивалентное сопротивление последовательное соединение резисторов Ω [Ом]
Эквивалентное сопротивление последовательного соединения резисторов равно Ом [Ом]
(Расчет эквивалентного сопротивления последовательной комбинации резисторов
R s = R 1 + R 2 + R 3 Ч с = R s = R s =
Эквивалентное сопротивление последовательной комбинации резисторов
R p 9005 5 = 1 / 1 / R 1 + 1 / R 2 + 90 011 1 / R 3 R p = 1 / R p = R p = R p = 9 0019
Входные значения калькулятора эквивалентного сопротивления
Обратите внимание, что формулы для каждого расчета вместе с подробными расчетами доступны ниже. Когда вы вводите конкретные коэффициенты для каждого расчета эквивалентного сопротивления, Калькулятор эквивалентного сопротивления автоматически вычисляет результаты и обновляет элементы формулы физики с каждым элементом расчета эквивалентного сопротивления. Затем вы можете отправить по электронной почте или распечатать этот эквивалентный расчет сопротивления для дальнейшего использования.
Мы надеемся, что Калькулятор эквивалентного сопротивления оказался полезным для вашей версии физики. Если это так, мы просим вас оценить этот калькулятор физики и, если у вас есть время, поделиться им в своей любимой социальной сети. Это позволяет нам распределять будущие ресурсы и сохранять эти калькуляторы по физике и учебные материалы бесплатными для всех по всему миру. Мы считаем, что у всех должен быть бесплатный доступ к учебным материалам по физике. Делясь с вами, вы помогаете нам охватить всех студентов-физиков и тех, кто интересуется физикой по всему миру. 9 ★ ★ 170
Раздел 15: Электродинамика
Раздел 22: Космология
Инженерия
Формула и расчет
R s = R 1 + R 2 + R 3
Формула и расчет
R p = 1 / 1 / R 1 + 1 / R 2 9 0012 + 1 / R 3
Эта формула выводит из формулы:
1 / R p = 1 / R 1 + 1 / Р 2 + 1 / R 3
