Нагрузочные модули (реостаты) для испытания генераторов.

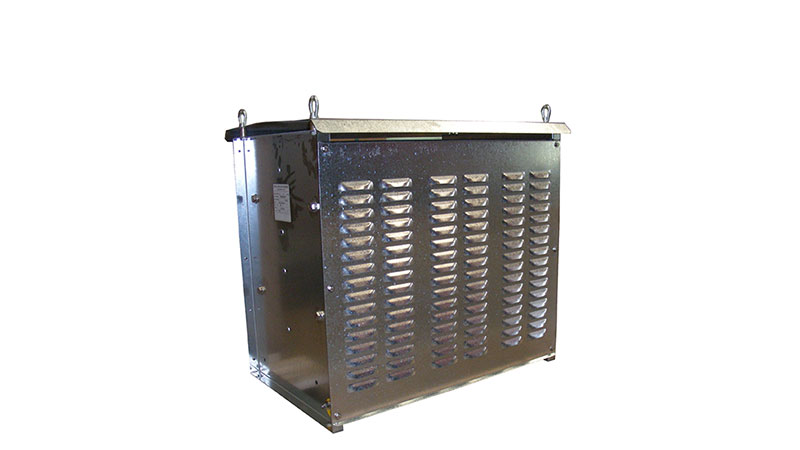

Нагрузочные модули
Нагрузочные модули.
При проектировании, производстве и эксплуатации современного энергогенерирующего оборудования одной из основных проблем является необходимость проведения комплексного тестирования под нагрузкой. Однако если проведение испытаний генераторов малой мощности достаточно легко осуществить в реальных условиях тестовых стендов, то для электростанций средней, высокой и ультравысокой мощности требуемое энергопотребление, которое может достигать сотен киловатт или даже нескольких мегаватт, обеспечить в лабораторных условиях достаточно проблематично. В этом случае для проведения необходимых работ по диагностике генерирующего оборудования используют специальные нагрузочные модули, с помощью которых выполняется имитация необходимой нагрузки с высокой точностью параметров, что обеспечивает высокое качество проведения всего комплекса требуемых тестовых испытаний.
Современные нагрузочные модули широко применяются при проведении заводского тестирования нового оборудования, а также при проведении пусконаладочных работ. При этом испытаниям могут подвергаться не только сами генераторы, но и другие компоненты автономных систем энергоснабжения, включая источники бесперебойного питания и системы автоматики электростанций. Помимо этого балластная нагрузка применяется при проведении тестирования и диагностики текущего состояния генерирующего оборудования и коммутационных систем, длительное время находящихся в режиме ожидания (дежурном режиме), а также при проведении работ по оптимизации работы систем автономного электроснабжения.
Стоит отметить, что еще одним из основных направлений использования нагрузочных модулей является так называемая догрузка электростанций, работа которых осуществляется при недостаточных (менее 30% от номинальных значений) нагрузках или для ДГУ, которые используются нерегулярно, с большими промежутками между включениями.
Балластные реостаты обеспечивают:
- проведение испытаний с нагрузочным сопротивлением оборудования автоматического запуска систем автономного энергоснабжения;
- выполнение всего комплекса заводских и пусконаладочных испытаний;
- проведение обкатки новых генераторов;
- проведение систематической диагностики и испытаний электростанций, находящихся в резерве или не эксплуатируемых длительное время;
- выполнение комплекса работ по оптимизации нагрузки электростанций;
- диагностику дефектов коммутационного оборудования с помощью подключения балластного сопротивления;
- обеспечение догрузки генераторных установок при текущей малой нагрузочной мощности их эксплуатации;
- проведение комплексных испытаний и диагностики сопутствующих компонентов и систем, в том числе: источников бесперебойного питания, систем автоматики и др.
; - выполнение оптимизации работы систем основного энергоснабжения.
;Каталог нагрузочных модулей
РН-110АМ и РН-100АМ — нагрузочные реостаты
По запросу
Запросить цену
Код товара: 009-482-000
Госреестр:
Госреестр
Доставка по России
Описание
Описание РН-110АМ и РН-100АМ Нагрузочные реостаты РН-100АМ и РН-110АМ предназначаются для регулирования постоянного/переменного тока. Дополнительно практикуются при апробациях и отладке автоматических выключателей, релейных защит, измерительного оборудования, а также при диагностировании независимых и запасных источников питания, обнаружении повреждений контактных групп.
Устройства располагают плавно-ступенчатой регулировкой тока от 1,3 А до 110 А, с учетом напряжения 220 В. Также они имеют 20 ступеней, каждая из которых — по 40 Ом и может подключаться параллельно. Предусмотрен подвижный контакт (ползунковый реостат) для плавной корректировки тока – 130 Ом. Выходное сопротивление может колебаться в диапазоне показателей 2-170 Ом.
Реостаты нагрузочные оборудованы усиленной приточной вентиляцией, способствующей лучшему охлаждению ступеней. Такое свойство является особо значимым для местности с жарким климатом. Вентиляция продлевает время работы под абсолютной нагрузкой.
Габаритные характеристики реостатов: 560X4750X370 мм. Масса: РН-100АМ — 22 кг; РН-110АМ – 24,3 кг.
Характеристики
Характеристики РН-110АМ и РН-100АМ
- Род тока переменный частотой 50 Гц или постоянный
- Диапазон регулирования тока (при 220 В): от 1,4 до 105 А
- Способ регулирования тока плавно: ступенчатый
- Число ступеней регулирования тока: 19
- Номинальное сопротивление ступени: 40 Ом
- Номинальное сопротивление ползункового реостата: 120 Ом
- Минимальное сопротивление: 2,1 Ом
- Максимальное сопротивление реостата: 160 Ом
- Допустимое время нахождения под полной нагрузкой (105 А; 110 А), с последующим охлаждением не менее 15 минут, не более 3 мин
- Габаритные размеры: не более 560х470х370 мм
- Масса: 23 кг.
Отзывы
Отзывы о РН-110АМ и РН-100АМ — нагрузочные реостаты
Антиспам поле. Его необходимо скрыть через css
Вопрос-ответ
Для чего используется РН-110АМ и РН-100АМ?
Предназначаются для регулирования постоянного/переменного тока.
В какой комплектации поставляется реостат?
РН-110АМ и РН-100АМ — нагрузочные реостаты
Вы недавно смотрели
РН-110АМ и РН-100АМ — нагрузочные реостаты
Код товара: 000-000-000
Оставить заявку
Наверх
High Power Rheostat — HKFC Industrial Pty Ltd
Ротари -реостаты : FVR: 25 Вт — 500 Вт
Тандемный монтированный RHEOSTATS : FVR: 1KW — 4KW
RHEOSTAT RHEOSTAT RHEOSTAT.
Блоки нагрузки со скользящим реостатом : DSR-WB : 1 кВт – 50 кВт
3-фазные блоки нагрузки со скользящим реостатом : DSR3-WB : мощность до 54 кВт.
Запрос цен
Скачать каталог
Как сделать заказ
Мощный реостат Области применения:
Регулируемые резистивные нагрузки, регуляторы тока, делители напряжения, нагрузки для испытаний на пригорание и другие общие применения
Значение сопротивления реостата :
Мощность Реостат не имеет стандартных значений сопротивления. Клиенты определяют нижнее и верхнее значения сопротивления в соответствии со своими текущими диапазонами, хотя могут быть ограничения из-за наличия материала сопротивления.
Два реостата с одинаковой номинальной мощностью не означают, что они имеют одинаковую максимальную допустимую нагрузку по току.
Роторный реостат: FVR :
. Нагрузочная коробка с поворотным реостатом : FVRB :
Состоит из поворотных реостатов FVR.
Диапазон мощности: 300 Вт ~ 5 кВт (зависит от сопротивлений и номинального тока нагрузки)
Опции: вольтметр, амперметр, омметр, тепловая защита, защита от перегрузки по току, главный выключатель управления, система охлаждения.
Подвижный реостат с маховиком : DSR-W :
Также известный как высокомощный переменный резистор
Поддержка мощности до 20 кВт значение сопротивления.
Нагрузочный блок со скользящим реостатом / Регулируемый нагрузочный блок скользящего типа : DSR-WB:
Однофазный
Эта серия основана на скользящем реостате DSR-W с защитным корпусом.
Стандартный диапазон мощностей: 5кВт – 50кВт.
Опции: вольтметр, амперметр, омметр, тепловая защита, защита от перегрузки по току, главный выключатель управления, система охлаждения.
3-фазный скользящий реостатный блок нагрузки / 3-фазный ползунковый регулируемый блок нагрузки : DSR3-WB :
Состоит из трех ползунковых реостатов серии DSR-W.
Особенности с вольтметром, амперметром, ваттметром, омметром; Термическая защита, защита от перенапряжения и тока, система охлаждения и главный выключатель управления
Пожалуйста, укажите следующее для всех вышеперечисленных реостатов .
i) максимальное сопротивление при минимальном токе
ii) минимальное сопротивление при максимальном токе
iii) напряжение при минимальном и максимальном сопротивлении
Все силовые реостаты изготавливаются в соответствии с потребностями конечного потребителя.
На странице приложения есть ограничения по применению и примечания по определению параметров.
Пожалуйста, не стесняйтесь присылать информацию о вашем приложении для предложения резистора и котировки.
Принимайте небольшие оптовые заказы и PayPal.
Реостат FVR : до 500 Вт
| Мощность, Вт | Допуск +/- % | Размеры в мм +/-3 мм | |||||
| Д | Б | л | Л1 | д | Г | ||
| 25 Вт | 5 | <44 | <50 | <60 | <25 | 6 | 2 |
| 50 Вт | <64 | <70 | <64 | ||||
| 100 Вт | <84 | <93 | <66 | <35 | 4 | ||
| 150 Вт | 10 | <104 | <120 | <73 | <35 | ||
| 300 Вт | <156 | <170 | <115 | <55 | 10 | ||
| 500 Вт | <206 | <215 | <122 | <65 | |||
Сопротивление и ток нагрузки изготавливаются в соответствии с требованиями заказчика.
Размеры реостата могут варьироваться в зависимости от сопротивления, номинального тока нагрузки и других факторов.
Сдвоенный реостат : до 4 кВт (зависит от сопротивлений и максимального тока нагрузки)
| Номер детали | Мощность Вт | номинальное сопротивление, Ом | макс. Температура | Размеры в мм | ||||
| мин./ВЫКЛ. | макс. | А | Д | С | Б | |||
| ФВР-500Вт/2 | 1000 | 0 | 5000 | 350К | <215 | <195 | <218 | <200 |
| ФВР-500Вт/3 | 1500 | 0 | 5000 | <215 | <195 | <218 | <300 | |
| ФВР-500Вт/4 | 2000 | 0 | 5000 | <215 | <195 | <218 | <400 | |
| ФВР-500Вт/5 | 2500 | 0 | 5000 | <215 | <195 | <218 | <500 | |
| ФВР-500Вт/6 | 3000 | 0 | 5000 | <215 | <195 | <218 | <600 | |
Сопротивление и ток нагрузки изготавливаются в соответствии с требованиями заказчика.
Размеры реостата могут варьироваться в зависимости от сопротивления, номинального тока нагрузки и других факторов.
Реостатная нагрузочная коробка : Серия FVRB:
Мощность может достигать 20 кВт, в зависимости от значений сопротивления и области применения. Сопротивление и ток нагрузки изготавливаются в соответствии с требованиями заказчика.
| Вт в мм | D в мм | H в мм | |
| 300 Вт | 220 | 240 | 150 |
| 500 Вт | 260 | 280 | 150 |
| 1000 Вт | 260 | 280 | 280 |
| 1500 Вт | 260 | 280 | 320 |
| 2000 Вт | 260 | 280 | 450 |
| 2500 Вт | 260 | 280 | 530 |
| 3000 Вт | 260 | 280 | 610 |
| 3500 Вт | 260 | 280 | 690 |
| 4000 Вт | 260 | 360 | 800 |
Размеры блока реостатов могут различаться в зависимости от сопротивления, номинального тока нагрузки и других факторов.
Силовой скользящий реостатный блок нагрузки : Серия DSR-WB:
Мощность может достигать 50 кВт, в зависимости от значений сопротивления и номинального тока нагрузки.
Поддерживает ток до 50А.
Сопротивление и ток нагрузки изготавливаются в соответствии с требованиями заказчика.
Опции: главный выключатель, защита от перегрузки по току, тепловая защита, счетчики.
| Номинальная мощность | Макс. Ширина мм | Макс. Глубина мм | Макс. Высота мм |
| 1 кВт | 430 | 210 | 320 |
| 2 кВт | 610 | 210 | 320 |
| 3 кВт | 710 | 210 | 320 |
| 4 кВт | 530 | 260 | 370 |
| 5 кВт | 610 | 310 | 370 |
| 6 кВт | 710 | 310 | 370 |
| 10 кВт | 780 | 410 | 370 |
Размеры блока реостатов могут различаться в зависимости от сопротивления, номинального тока нагрузки и других факторов.
3-фазные силовые скользящие реостаты Нагрузочный блок : Серия DSR3-WB:
Трехфазный – асинхронная конструкция. При необходимости мы можем поддержать синхронный дизайн.
Мы можем поддерживать мощность до 54 кВт и ток нагрузки до 50 А (в каждом конкретном случае).
Пожалуйста, укажите следующие параметры
i) максимальное сопротивление при минимальном фазном токе
ii) минимальное сопротивление при максимальном фазном токе
iii) напряжение (L-N или L-L) при минимальном и максимальном фазном сопротивлении
Сопротивления и ток нагрузки сделано в соответствии с потребностями приложения клиента. Опции
: главный переключатель управления, защита от перегрузки по току, тепловая защита, вольтметр, амперметр, измеритель мощности и омметр.
Пожалуйста, не стесняйтесь присылать информацию о вашей заявке для предложения и предложения.
Прочие аналогичные силовые резисторы.
Испытания силовых преобразователей с использованием фиктивной нагрузки с жидкостным реостатом
В рамках проекта по разработке силовой электроники, включающего преобразователь постоянного тока 3,6 В, возникла необходимость испытать и точно определить характеристики планарного трансформатора, показанного на рис.
1 . . Рабочие параметры трансформатора приведены в таблице. Для испытания этого трансформатора сопротивление фиктивной нагрузки должно было составлять всего 0,2 Ом с минимально возможной последовательной индуктивностью, что является довольно сложным требованием.0573 [2] .
Этот планарный трансформатор нужно было испытать во всем диапазоне тока и напряжения при рабочей частоте 200 кГц. Самый простой способ проверить трансформатор — подать на первичную обмотку переменное напряжение с сопротивлением нагрузки непосредственно на клеммах вторичной обмотки. Это сопротивление фиктивной нагрузке должно было соответствовать критериям, описанным в таблице.
Во-первых, требовалось иметь переменное сопротивление в диапазоне от 4 Ом до 0,2 Ом. В идеале нагрузка должна быть чистым сопротивлением, чтобы можно было рассчитать выходную мощность.
Чистое сопротивление требует минимального реактивного сопротивления, что означает, что реактивное сопротивление на частоте 200 кГц должно быть менее 5 % от наименьшего сопротивления (5 % от 0,2 Ом = 0,04 Ом, что соответствует 32 нГн).
Следовательно, паразитная последовательная индуктивность должна быть менее 32 нГн.
Во-вторых, требовалось постоянно рассеивать до 40 Вт, но такое рассеивание мощности не могло отрицательно повлиять на нагрузку или изменить ее сопротивление. Помимо соблюдения этих спецификаций, были ограничения по времени и стоимости, связанные с созданием этого фиктивного груза.
ОЦЕНКА ВАРИАНТОВ
Первый вариант заключался в параллельном использовании нескольких мощных резисторов с малой индуктивностью для достижения требуемой рассеиваемой мощности и низкого сопротивления. Это потребовало бы нормальных сроков поиска и доставки, а также связанных с этим расходов.
Также необходимо предусмотреть возможность включения и выключения резисторов для изменения сопротивления нагрузки. Эти резисторы должны быть установлены на радиаторе с последовательными переключателями с использованием соединений с чрезвычайно низкой индуктивностью. Эта задача требует много времени, и добиться такой малой паразитной последовательной индуктивности будет сложно.
Второй вариант нагрузки трансформатора включает в себя проектирование и создание полной схемы выпрямителя для вторичной обмотки с последующим использованием нагрузки постоянного тока. В этой схеме ток нагрузки от трансформатора не является линейным, что затрудняет точное измерение выходной мощности трансформатора перед схемой выпрямителя. Также было бы невозможно сравнить практические результаты с теоретическими расчетами, основанными на чистых синусоидах.
A ЖИДКИЙ РЕОСТАТ АЛЬТЕРНАТИВА
Альтернативой является использование фиктивной нагрузки электрохимического элемента. Это возможно, потому что выходное напряжение трансформатора имеет высокую частоту (200 кГц). Это также называется жидкостным реостатом [1, 6, 8, 9] , резистором фиктивной нагрузки [4] и системой нагрузки сопротивления воды [5] .
Имеются случаи использования радиолюбителями «нагрузок с соленой водой» в качестве фиктивной радиочастотной нагрузки в диапазоне высоких частот от 3 до 30 МГц.
от 1 кГц до 1 МГц. При использовании гальванического элемента на высокой частоте его работа аналогична диэлектрическому нагревателю 9.0573 [7] , в котором диэлектрический материал помещается между двумя пластинами, а для нагрева диэлектрического материала между двумя пластинами используется высокочастотное напряжение.
ЖИДКОСТНЫЙ РЕОСТАТ МАТЕРИАЛ ВЕСОЗДАТЧИКА
По сути, испытуемый электрохимический фиктивный датчик веса представляет собой две параллельные пластины или электроды, помещенные в электролит, как показано на Рис. 2 . Предполагается, что на частотах 1 кГц и выше в ячейке не происходит большого электролиза, поскольку для электролиза требуется постоянный ток. Тогда сопротивление будет примерно пропорционально стандартной формуле для резистивного материала,
где:
R = сопротивление в омах
ρ = удельное сопротивление в ом-см
L = длина проводника в см
A = площадь проводника в см2 электрохимическая ячейка дает:
Где:
R = сопротивление в омах
d = расстояние между двумя пластинами в см
δ = проводимость электролита в мОм
A = площадь проводника в см 2
7 Испытание — размер и установка ячейки первоначально были просто оценены, а затем улучшены эмпирическим путем путем тестирования и корректировки физического размера.
Окончательный вариант состоял из медных листов в качестве электродных пластин с физической площадью 10 см 9 .0573 2 , и они были разделены расстоянием 5 мм. Для удобства в качестве емкости использовалась стеклянная банка, которую сначала заполняли чистой водой для использования в качестве подходящего электролита.ПРОВЕРОЧНАЯ НАСТРОЙКА
Используемая тестовая установка показана на Рис. 3 . Усилитель мощности Apex PA19 использовался в качестве источника возбуждения для получения мощности переменного тока частотой 200 кГц. Затем этот усилитель приводил в действие трансформатор ETD 10:1 для понижения напряжения и повышения тока до правильных уровней, необходимых для проверки планарного трансформатора. Трансформатор был нагружен на вторичную обмотку электрохимической эквивалентной нагрузкой.
Сначала в качестве электролита при начальной настройке использовалась чистая вода, поскольку она обеспечивает самое высокое начальное сопротивление. В воду можно добавить соль, кислоту или щелочь, чтобы уменьшить сопротивление элемента, и этот метод повысит проводимость.
Это было сделано эмпирическим путем, увеличивая концентрацию солевого раствора или концентрацию кислоты до тех пор, пока не будет достигнуто требуемое сопротивление. В воду всегда следует добавлять концентрированную кислоту или щелочь, а не наоборот.
Типичные примеры электролитов включают раствор хлорида натрия (NaCl), разбавленную соляную кислоту (HCl) или раствор гидроксида натрия (NaOH), также известный как едкий натр. Однако желательно изучить химию металлов электродных пластин и электролита, чтобы избежать реакции между ними.
Медь вполне подходит в качестве электродного материала для этого применения. Кислота HCl имеет преимущество перед NaOH в качестве электролита, поскольку очищает поверхность меди. Оксид меди образуется на любой медной поверхности, контактирующей с воздухом. Кислота HCl будет реагировать с этим оксидом с образованием хлорида меди: CuO + HC1 = CuCl 2 + H 2 0. Это эффективно удаляет оксид, обеспечивая максимальную проводимость между электродами.
Наименьшее сопротивление, необходимое для этого применения, составляло 0,2 Ом. Это было достигнуто, когда пластины указанных выше размеров были полностью погружены в слабый раствор кислоты HCl (молярная концентрация не измерена).
Тем не менее, получение правильного сопротивления для различных применений может быть достигнуто экспериментально путем тестирования электродных пластин различных размеров, уменьшения расстояния между пластинами и увеличения концентрации кислоты (т. Рассеиваемая мощность может быть увеличена за счет увеличения объема электролита.
ЭКСПЕРИМЕНТАЛЬНЫЕ РЕЗУЛЬТАТЫ
Напряжение на фиктивном весоизмерительном датчике и ток в нем измерялись непосредственно на клеммах пластины датчика ( Рис. с 4 по 7 ). На осциллограммах становится очевидным отсутствие измеримой фазовой задержки или нелинейности между напряжением и током. Это также видно из несинусоидальных сигналов на рис. 6 и 7 , что ток прямо пропорционален напряжению, что говорит о том, что нагрузка выглядит как чистое линейное сопротивление.
Таким образом, нагрузка пригодна для использования с прямоугольными и квазипрямоугольными сигналами, генерируемыми силовыми электронными преобразователями. Потребляемая и выходная мощность трансформатора могут быть измерены путем умножения входного напряжения на входной ток и их усреднения на осциллографе или путем выполнения синусоидальных вычислений. Выходная мощность также может быть рассчитана с помощью I rms показания осциллографа и сопротивление ячейки.
Тестовый тензодатчик хорошо справился с рассеиванием мощности, и после 60 минут испытаний значительного повышения температуры воды не наблюдалось. Было обнаружено, что сопротивление ячейки остается относительно постоянным в тестовом диапазоне частот от 50 до 400 кГц.
В ячейке также не было видимого электролиза в виде пузырьков газа или эрозии пластин даже на частоте 1 кГц. Это отсутствие электролиза также означает, что сопротивление элемента останется постоянным, поскольку во время работы в элементе не произойдет никаких химических изменений.
Ток нагрузки можно изменять линейно, просто поднимая пластины в электролит или из него. Сила тока была прямо пропорциональна глубине погружения пластин. Это показано синусоидальной волной в , рис. 4, и , рис. 5, , и квазипрямоугольной волной в , рис. 6, и , рис. трети пластины погружены соответственно.
Манекен тензодатчика был очень экономичен по времени и затратам при изготовлении из легкодоступных материалов. Электрохимическая ячейка или жидкостный реостат исключительно хорошо показали себя в качестве фиктивной нагрузки для переменного напряжения на частотах, обычно встречающихся в силовой электронике. Ток нагрузки можно было линейно изменять, просто опуская или поднимая пластины в электролит.
Было обнаружено, что нагрузка представляет собой чистое линейное сопротивление без измеряемой индуктивности, что упрощает расчет отдаваемой мощности, что можно сделать с помощью показаний осциллографа I rms . Несколько преобразователей мощности производят переменное напряжение высокой частоты (от 1 кГц до 1 МГц) в неизвестной точке цепи преобразования, и этот жидкий реостат может быть полезен для проверки производительности преобразователя в этой точке.
О ТЕХНОЛОГИЧЕСКОМ УНИВЕРСИТЕТЕ КЕЙП-ПОЛУОСТРОВА
Расположенный в Кейптауне, Южная Африка, Технологический университет Кейп-Пенинсула (CPUT) является единственным технологическим университетом в провинции Западный Кейп, а также крупнейшим университетом в провинции, в котором обучается более 29 000 студентов. Большинство курсов, предлагаемых CPUT, включают обучение без отрыва от производства; обучение состоит из стажировки, обычно от шести месяцев до года.
Комплексная политика университета в области совместного обучения обеспечивает размещение студента в компании, одобренной университетом; это гарантирует, что институциональное академическое обучение включено в содержание работы.
ССЫЛКИ
В. С. Прецер, изд., «Работа над изобретением: Томас А. Эдисон и опыт Менло-Парка», Дирборн, Мичиган, Музей Генри Форда и деревня Гринфилд, 1989
Википедия. http://en.wikipedia.org/wiki/dummy_load
«Создание фиктивной нагрузки для морской воды», http://www.
qsl.net/k5lxp/projects/SaltLoad/SaltLoad.htmlШонхофф, «Резистор с фиктивной нагрузкой», патент США 2,868,932, 13, 19 января.59
K. Matsumoto, «Система нагрузки на водостойкость», Патент США 4853 621, 1 августа 1989 г.
R.L. Elliot, «Система жидкого ривостата», патент США 4,039,854, август.
Дж.В. Кабель, «Индукционный и диэлектрический нагрев», Мичиган, Райнхольд, 1954 г.
Д.Б. Стейли, М.М. Маккормик, «Проект замены системы привода с регулируемой скоростью мощностью 55 000 л.с.» в Proc. Международная конф. «Электрические машины и приводы», 1999
А.Дж. Холл, «Жидкостный реостат в локомотивной службе» в трудах Американского института инженеров-электриков, том. XXXV Part I, 1916
qsl.net/k5lxp/projects/SaltLoad/SaltLoad.html| Turns ratio | 1:1 |
| Core | E18 |
| Core material | 3F3 |
| Maximum input/output напряжение | 4 В (пиковое) |
| Maximum input/output current | 20 A (peak) |
| Operating frequency | 200 kHz |
| Maximum output load resistance | 10 Ω |
| Minimum output load resistance | 0. 2 Ω |
| Максимальная рассеиваемая мощность нагрузки | 40 Вт |
ИСПЫТАНИЕ ТРАНСФОРМАТОРА С ИСПОЛЬЗОВАНИЕМ ЖИДКОСТНОГО РЕОСТАТА
ДВУХ РАЗНЫХ ВОЛН0810 на частоте 200 кГц использовались для тестирования трансформатора. С помощью осциллографа регистрировались формы сигналов напряжения и тока, наблюдаемые на обмотках трансформатора. Испытательная установка для этого показана на рис. A.
Сначала была подана синусоида 8 Впик-пик с нагрузкой, установленной таким образом, чтобы трансформатор потреблял 20 А на первичной обмотке. Процесс был повторен с прямоугольной волной 8,6 Впик-пик и нагрузкой, установленной таким образом, что Ipri составляет 35,8 А. Формы сигналов обоих этих испытаний показаны на рис. В.
Используя данные, полученные с осциллографа, можно рассчитать мощность и КПД трансформатора. Чтобы исключить любые ошибки точности датчиков, были проведены различные измерения ВА при замене датчиков напряжения и тока.
