Коэффициент трения качения не зависит от площади. Силы трения. Закон Амонтона

Коэффициент трения — это основная характеристика трения как явления. Он определяется видом и состоянием поверхностей трущихся тел.

ОПРЕДЕЛЕНИЕ

Коэффициентом трения называют коэффициент пропорциональности, связывающий силу трения () и силу нормального давления (N) тела на опору. Чаще всего коэффициент трения обозначают буквой . И так, коэффициент трения входит в закон Кулона — Амонтона:

Данный коэффициент трения не зависит от площадей, соприкасающихся поверхностей.

В данном случае речь идет о коэффициенте трения скольжения, который зависит от совокупных свойств трущихся поверхностей и является безразмерной величиной. Коэффициент трения зависит от: качества обработки поверхностей, трущихся тел, присутствия на них грязи, скорости движения тел друг относительно друга и т.д. Коэффициент трения определяют эмпирически (опытным путем).

Коэффициент трения, который соответствует максимальной силе трения покоя в большинстве случаев больше, чем коэффициент трения движения.

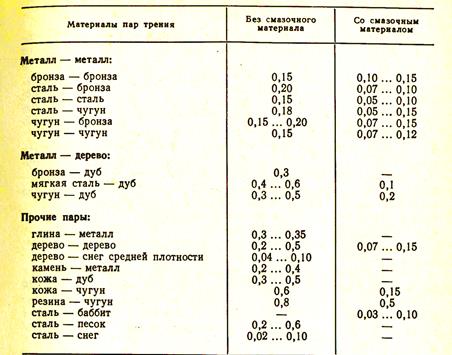

Для большего числа пар материалов величина коэффициента трения не больше единицы и лежит в пределах

Угол трения

Иногда вместо коэффициента трения применяют угол трения (), который связан с коэффициентом соотношением:

Так, угол трения соответствует минимальному углу наклона плоскости по отношению к горизонту, при котором тело, лежащее на этой плоскости, начнет скользить вниз под воздействием силы тяжести. При этом выполняется равенство:

Истинный коэффициент трения

Закон трения, который учитывает влияние сил притяжения между молекулами, трущихся поверхностей записываю следующим образом:

где — называют истинным коэффициентом трения, — добавочное давление, которое вызывается силами межмолекулярного притяжения, S — общая площадь непосредственного контакта трущихся тел.

Коэффициент трения качения

Коэффициент трения качения (k) можно определить как отношение момента силы трения качения () к силе с которой тело прижимается к опоре (N):

Отметим, что коэффициент трения качения обозначают чаще буквой . Этот коэффициент, в отличие от выше перечисленных коэффициентов трения, имеет размерность длины. То есть в системе СИ он измеряется в метрах.

Коэффициент трения качения много меньше, чем коэффициент трения скольжения.

Примеры решения задач

ПРИМЕР 1

Задание	Веревка лежит частично на столе, часть ее свешивается со стола. Если треть длины веревки свесится со стола, то она начинает скользить. Каков коэффициент трения веревки о стол?
Решение	Веревка скользит со стола под действием силы тяжести. Обозначим силу тяжести, которая действует на единицу длины веревки как . В таком случае в момент начала скольжения сила тяжести, которая действует на свешивающуюся часть веревки, равна: До начала скольжения эта сила уравновешивается силой трения, которая действует на часть веревки, которая лежит на столе: Так как силы уравновешиваются, то можно записать ():
Ответ

ПРИМЕР 2

Задание	Каков коэффициент трения тела о плоскость (), если зависимость пути, которое оно проходит задано уравнением: где Плоскость составляет угол с горизонтом.
Решение	Запишем второй закон Ньютона для сил, приложенных к движущемуся телу:

Угол и конус трения. Многие задачи на равновесие тела на шероховатой поверхно­сти при наличии силы трения, удобно решать геометрически. Для этой цели используют понятие угла и конуса трения.

Пусть твёрдое тело под действием активных сил находится на шероховатой поверхности в пре­дельном состоянии равновесия, т.е. таком состоянии, когда сила трения достигает своего наиболь­шего значения при данном значе­нии нормальной реакции (рис. 8.4). В этом случае полная реакция ше­роховатой поверхности отклоне­на от нормали к общей касательной плоскости трущихся поверхностей на наибольший угол.

Угол φ между полной реакцией шероховатого тела и направлением нормальной реакции называ­ют углом трения. Угол трения φ зависит от коэффициента тре­ния, т.е.

следовательно, tgφ=ƒ, т.е. тангенс угла трения равен ко­эффициенту трения скольжения.

Конусом трения называют конус, описанный полной ре­акцией вокруг направления нормальной реакции. Его можно по­лучить, изменяя активные силы так, чтобы тело на шероховатой поверхности находилось в предельных положениях равновесия, стремясь выйти из равновесия по всем возможным направлениям, лежащим в общей касательной плоскости соприкасающихся по­верхностей. Если коэффициент трения во всех направлениях оди­наков, то конус трения круговой.

Если неодинаков, то конус трения не­круговой, например в случае, когда свой­ства соприкасающихся поверхностей различны (вследствие определенного направления волокон или в зависимости от направления обработки поверхности тел, если обработка происходит на стро­гальном станке и т.п.).

Для равновесия тела на ше­роховатой поверхности необхо­димо и достаточно, чтобы линия действия равнодействующей активных сил, действующих на тело, проходила внутри конуса трения или в предельном состоянии по его образую­щей через его вершину (рис. 8.5).

Тело нельзя вывести из равновесия любой по мо­дулю активной силой, если её линия действия про­ходит внутри конуса трения, т.е. a

Если линия действия равнодействующей активных сил не про­ходит внутри конуса трения или по его образующей, т.е. a > φ (рис. 8.5), то тело на шероховатой поверхности не может нахо­диться в равновесии, Q> F.

Задача 1. На тело, находящееся на шероховатой горизонтальной по­верхности, действует сила под углом а = 10°. Определить, вый­дет ли тело из положения равновесия, если коэффициент трения f = 0,2 (рис. 4).

Решение. Для уравновешенной плоской системы сходящихся сил можно составить два уравнения равновесия:

Находим из (2)

,

.

Так как , то , или . Тогда .

Так как сила приложена под углом, меньшим угла трения, то тело не выйдет из положения равновесия.

Задача 2. Тело весом 100 Н удерживается на шероховатой наклонной плоскости силой Т (рис. 5). Коэффициент трения скольжения между телом и плоскостью f = 0,6. Опре­делить значение силы Т при равно­весии тела на плоскости, если a = 45°.

Решение. Возможны два случая предельного равновесия тела и со­ответственно два предельных зна­чения силы Т при двух направле­ниях силы трения:

,

где — коэффициент, учитывающий направление движения, = ±1.

Составим для плоской произвольной системы сил два урав­нения равновесия.

Явление трения играет огромную роль в современной технике. В одних случаях с ним борются и стремятся уменьшить, в других же, наоборот, применяют разные методы с целью увеличить силу трения. В данной статье подробнее рассмотрим вопрос, от чего зависит коэффициент трения.

Сила трения и ее виды

Прежде чем перейти к ответу на вопрос, от чего зависит коэффициент трения, следует рассмотреть собственно само явление и его виды.

Каждый человек интуитивно понимает, что любой вид трения предполагает наличие физического контакта минимум двух поверхностей. Это могут быть твердые, жидкие и газообразные среды.

Трение между твердыми телами делится на три вида. Самой большой силой обладает так называемое трение покоя. Многие замечали, что для смещения шкафа или короба, стоящего на полу, необходимо приложить некоторую силу. Величина, которая препятствует этому смещению, называется трением покоя.

Следующий вид — скольжения. По абсолютной величине оно, как правило, на 10-30 % меньше проявляет себя, когда два тела скользят друг по другу. Например, движение конькобежца или лыжника возможны благодаря небольшому значению трения скольжения. В то же время скользить в ботинках по асфальту нельзя из-за значительной силы трения.

Трение качения действует, когда тело с круглой поверхностью катится по некоторой плоскости. Например, движение шарика или ролика в подшипнике или колеса по дороге. В ряде случаев величина трения качения на один-два порядка меньше, чем трения скольжения.

Любые перемещения в жидкостях и газах также сопровождаются появлением трения. В отличие от предыдущих видов, трение в текучих субстанциях зависит от скорости перемещения объекта в них.

Важно понимать, что какой бы вид трения ни рассматривался, соответствующая сила всегда препятствует механическому движению.

Трение покоя и коэффициент µ1

Чтобы понять, от чего зависит коэффициент трения, следует сначала дать ему определение. Начнем с трения покоя. Соответствующая сила математически рассчитывается по следующей формуле:

Где N — на которой находится тело, µ 1 — коэффициент трения покоя. От чего зависит последняя величина:

• Во-первых, от материалов трущихся поверхностей. Очевидно, что µ 1 будет гораздо меньше для пары дерево-лед, чем для пары дерево-дерево.
• Во-вторых, от качества обработки поверхностей. Так, если шероховатость (величина микроскопических впадин и пиков и их количество на поверхностях) будет значительной, то коэффициент µ 1 тоже будет большим.
• В-третьих, µ 1 зависит от температуры тел. В некоторых случаях изменение температуры может существенно поменять характер самого трения. Так, понижение температуры льда приводит к тому, что он перестает скользить, то есть µ 1 возрастает.

Заметим, что от площади контакта двух тел µ 1 не зависит.

Трение скольжения и коэффициент µ2

По своей физической природе трение скольжения существенно не отличается от трения покоя. Формулы, по которым рассчитываются силы для этих видов явления, также имеют одинаковую форму. Для силы скольжения имеем:

Единственным отличием в формулах является то, что в последнем случае используется величина µ 2 — коэффициент трения скольжения. От чего зависит величина? Кратко говоря, µ 2 определяется теми же факторами, что и µ 1 . Поскольку происходит процесс скольжения, то пики и впадины на поверхностях не успевают перейти в плотный механический контакт. Также не успевают образоваться слабые межмолекулярные взаимодействия. Все это обуславливает тот факт, что µ 2

Как в случае так и в случае скольжения главной причиной их возникновения является поверхностная шероховатость. Если от нее каким-либо образом избавиться, то можно значительно уменьшить силы F 1 и F 2 . Для этой цели в настоящее время создано большое количество смазочных материалов. Слой смазки приводит к пространственному разделению контактов твердых поверхностей, поэтому силы трения значительно уменьшаются.

Отметим, что коэффициент µ 2 не зависит от площади контакта и от скорости скольжения (при больших скоростях он начинает плавно уменьшаться).

и коэффициент CR

Сразу следует сказать, что причина появления трения качения является совершенно иной, чем для предыдущих рассмотренных видов. Трение качения возникает за счет гистерезиса упругой деформации катящегося тела. Если бы этой деформации не было, то трение качения было бы равно почти нулю.

Сила трения качения F 3 определяется так:

Здесь C R — качения трения коэффициент. От чего зависит C R ? Во-первых, он обратно пропорционален радиусу катящегося тела. Во-вторых, он сильно зависит от твердости контактирующих объектов, чем выше эта твердость, тем меньше C R .

Значения коэффициентов C R так же, как значения µ 1 и µ 2 , приведены в специальных таблицах.

Коэффициент трения в жидкостях и газах

Трение в текучих субстанциях имеет более простую природу, чем то же явление между твердыми телами. Она заключается в механическом взаимодействии с частицами субстанции при движении тела в ней.

Тем не менее, математическое описание энергетических потерь, связанных с этим трением, является достаточно сложным. Соответствующее уравнение называется формулой Дарси-Вейсбаха. Здесь мы не будем приводить ее, а лишь скажем, что для оценки отмеченных потерь использует понятие гидравлического коэффициента трения. От чего зависит его значение? Этот коэффициент определяется режимом течения (ламинарный или турбулентный). Режим же зависит от скорости движения, вязкости и плотности текучей субстанции, а также от диаметра трубы. Все эти параметры позволяют рассчитать так называемое число Рейнольдса, которое однозначно определяет значение коэффициента трения.

Научно-практическая конференция

Коэффициент трения и м етоды его расчета

Пенза 2010 г.

I глава. Теоретическая часть

1. Виды трения, коэффициент трения

II глава. Практическая часть

Расчет трения покоя, скольжения, и качения

Расчет коэффициента трения покоя

Список литературы

I глава. Теоретическая часть

1. Виды трения, коэффициент трения

С трением мы сталкиваемся на каждом шагу. Вернее было бы сказать, что без трения мы и шагу ступить не можем. Но несмотря на ту большую роль, которую играет трение в нашей жизни, до сих пор не создана достаточно полная картина возникновения трения. Это связано даже не с тем, что трение имеет сложную природу, а скорее с тем, что опыты с трением очень чувствительны к обработке поверхности и поэтому трудно воспроизводимы.

Существует внешнее и внутреннее трение (иначе называемое вязкостью ). Внешним называют такой вид трения, при котором в местах соприкосновения твердых тел возникают силы, затрудняющие взаимное перемещение тел и направленные по касательной к их поверхностям.

Внутренним трением (вязкостью) называется вид трения, состоящий в том, что при взаимном перемещении. слоев жидкости или газа между ними возникают касательные силы, препятствующие такому перемещению.

Внешнее трение подразделяют на трение покоя (статическое трение ) и кинематическое трение . Трение покоя возникает между неподвижными твердыми телами, когда какое-либо из них пытаются сдвинуть с места. Кинематическое трение существует между взаимно соприкасающимися движущимися твердыми телами. Кинематическое трение, в свою очередь, подразделяется на трение скольжения и трение качения .

В жизни человека силы трения играют важную роль. В одних случаях он их использует, а в других борется с ними. Силы трения имеют электромагнитную природу.

Если тело скользит по какой-либо поверхности, его движению препятствует сила трения скольжения.

Где N — сила реакции опоры, a μ — коэффициент трения скольжения. Коэффициент μ зависит от материала и качества обработки соприкасающихся поверхностей и не зависит от веса тела. Коэффициент трения определяется опытным путем.

Сила трения скольжения всегда направлена противоположно движению тела. При изменении направления скорости изменяется и направление силы трения.

Сила трения начинает действовать на тело, когда его пытаются сдвинуть с места. Если внешняя сила F меньше произведения μN, то тело не будет сдвигаться — началу движения, как принято говорить, мешает сила трения покоя . Тело начнет движение только тогда, когда внешняя сила F превысит максимальное значение, которое может иметь сила трения покоя

Трение покоя – сила трения, препятствующая возникновению движению одного тела по поверхности другого.

II глава. Практическая часть

1. Расчет трения покоя, скольжения и качения

Основываясь на вышесказанное, я, опытном путем, находил силу трения покоя, скольжения и качения. Для этого я использовал несколько пар тел, в результате взаимодействия которых будет возникать сила трения, и прибор для измерения силы – динамометр.

Вот следующие пары тел:

деревянный брусок в виде прямоугольного параллепипеда определенной массы и лакированный деревянный стол.

деревянный брусок в виде прямоугольного параллепипеда с меньшей чем первый массой и лакированный деревянный стол.

деревянный брусок в виде цилиндра определенной массы и лакированный деревянный стол.

деревянный брусок в виде цилиндра с меньшей чем первый массой и лакированный деревянный стол.

После того как были проведены опыты – можно было сделать следующий вывод –

Сила трения покоя, скольжения и качения определяется опытном путем.

Трение покоя:

Для 1) Fп=0. 6 Н, 2) Fп=0.4 Н, 3) Fп=0.2 Н, 4) Fп=0.15 Н

Трение скольжение:

Для 1) Fс=0.52 Н, 2) Fс=0.33 Н, 3) Fс=0.15 Н, 4) Fс=0.11 Н

Трение качение:

Для 3) Fк=0.14 Н, 4) Fк=0.08 Н

Тем самым я определил опытным путем все три вида внешнего трения и получил что

Fп> Fс > Fк для одного и того же тела.

2. Расчет коэффициента трения покоя

Но в большей степени интересна не сила трения, а коэффициент трения. Как его вычислить и определить? И я нашел только два способа определения силы трения.

Первый способ: очень простой. Зная формулу и определив опытным путем и N, можно определить коэффициент трения покоя, скольжения и качения.

1) N  0,81 Н, 2) N  0,56 Н, 3) N  2,3 Н, 4) N  1,75

Коэффициент трения покоя:

= 0,74; 2)  = 0,71; 3)  = 0,087; 4)  = 0,084;

Коэффициент трения скольжения:

= 0,64; 2)  = 0,59; 3)  = 0,063; 4)  = 0,063

Коэффициент трения качения:

3)  = 0,06; 4)  = 0,055;

Сверяясь с табличными данными я подтвердил верность своих значений.

Но также очень интересен второй способ нахождения коэффициента трения.

Но этот способ хорошо определяет коэффициент трения покоя, а для вычисления коэффициента трения скольжения и качения возникают ряд затруднений.

Описание: Тело находится с другим телом в покое. Затем конец второго тела на котором лежит первое тело начинают поднимать до тех пор пока первое тело не сдвинется с места.

 = sin  /cos  =tg  =BC/AC

На основе второго способа мной были вычислены некоторое число коэффициентов трения покоя.

Дерево по дереву:

АВ = 23,5 см; ВС = 13,5 см.

П = BC/AC = 13,5/23,5 = 0,57

2. Пенопласт по дереву:

АВ = 18,5 см; ВС = 21 см.

П = BC/AC = 21/18,5 = 1,1

3. Стекло по дереву:

АВ = 24,3 см; ВС = 11 см.

П = BC/AC = 11/24,3 = 0,45

4. Алюминий по дереву:

АВ = 25,3 см; ВС = 10,5 см.

П = BC/AC = 10,5/25,3 = 0,41

5. Сталь по дереву:

АВ = 24,6 см; ВС = 11,3 см.

П = BC/AC = 11,3/24,6 = 0,46

6. Орг. Стекло по дереву:

АВ = 25,1 см; ВС = 10,5 см.

П = BC/AC = 10,5/25,1 = 0,42

7. Графит по дереву:

АВ = 23 см; ВС = 14,4 см.

П = BC/AC = 14,4/23 = 0,63

8. Алюминий по картону:

АВ = 36,6 см; ВС = 17,5 см.

П = BC/AC = 17,5/36,6 = 0,48

9. Железо по пластмассе:

АВ = 27,1 см; ВС = 11,5 см.

П = BC/AC = 11,5/27,1 = 0,43

10. Орг. Стекло по пластику:

АВ = 26,4 см; ВС = 18,5 см.

П = BC/AC = 18,5/26,4 = 0,7

На основе своих расчетов и проведенных экспериментах я сделал вывод что  П >  C >  К , что неоспоримо соответствовало теоретической базе взятой из литературы. Результаты моих вычислений не вышли за рамки табличных данных, а даже дополнили их, в результате чего я расширил табличные значения коэффициентов трений различных материалов.

Литература

1. Крагельский И.В., Добычин М.Н., Комбалов В.С. Основы расчетов на трение и износ. М.: Машиностроение, 1977. 526 с.

Фролов, К. В. (ред.): Современная трибология: Итоги и перспективы . Изд-во ЛКИ, 2008 г.

Елькин В.И.“Необычные учебные материалы по физике”. “Физика в школе” библиотека журнала, №16, 2000.

Мудрость тысячелетий. Энциклопедия. Москва, Олма – пресс, 2006.

Цель работы :познакомиться с явлением трения качения, определить коэффициент трения качения четырехколесной тележки..

Оборудование : тележка как модель вагона, горизонтальная рельсовая колея с набором фотоэлементов, секундомер, набор грузов.

ТЕОРЕТИЧЕСКОЕ ВВЕДЕНИЕ

Сила трения качения – это касательная к поверхности контакта сила сопротивления движению, возникающая при качении цилиндрических тел.

При качении колеса по рельсу происходит деформация как колеса, так и рельса. Вследствие неидеальной упругости материала в зоне контакта происходят процессы пластической деформации микробугорков, поверхностных слоев колеса и рельса. Из-за остаточной деформации уровень рельса за колесом оказывается ниже, чем перед колесом и колесо при движении постоянно закатывается на бугорок. В наружной части зоны контакта происходит частичное проскальзывание колеса по рельсу. Во всех этих процессах совершается работа силой трения качения. Работа этой силы приводит к рассеянию механической энергии, переходу ее в теплоту, поэтому сила трения качения является диссипативной силой.

В центральной части зоны контакта возникает еще одна касательная сила – это сила трения покоя или сила сцепления материала колеса и рельса. Для ведущего колеса локомотива сила сцепления является силой тяги, а при торможении колодочным тормозом – силой торможения. Так как в центре зоны контакта перемещения колеса относительно рельса отсутствует, то работа силой сцепления не совершается.

Распределение давления на колесо со стороны рельса оказывается несимметричным. Спереди давление больше, а сзади меньше (рис.1). Поэтому точка приложения равнодействующей силы на колесо смещена вперед на некоторое небольшое расстояние b относительно оси. Представим силу воздействия рельса на колесо в виде двух составляющих. Одна направлена по касательной к зоне контакта, она является силой сцепления F сцепл . Другая составляющая Q направлена по нормали к поверхности контакта и проходит через ось колеса.

Разложим, в свою очередь, силу нормального давления Q на две составляющие: силу N , которая перпендикулярна рельсу и компенсирует силу тяжести, и силу F кач , которая направлена вдоль рельса против движения. Эта сила препятствует движению колеса и является силой трения качения. Сила давления Q вращающего момента сил не создает. Поэтому моменты составляющих ее сил относительно оси колеса должны компенсировать друг друга: . Откуда . Сила трения качения пропорциональна силе N , действующей на колесо перпендикулярно рельсу:

. (1)

Здесь – коэффициент трения качения. Он зависит от упругости материала рельса и колеса, состояния поверхности, размеров колеса. Как видно, чем больше колесо, тем сила трения качения меньше. Если бы за колесом форма рельса восстанавливалась, то эпюра давления была бы симметрична, и трение качения отсутствовало. При качении стального колеса по стальному рельсу коэффициент трения качения достаточно мал: 0,003–0,005, в сотни раз меньше коэффициента трения скольжения. Поэтому катить легче, чем тащить.

Экспериментальное определение коэффициента трения качения производится на лабораторной установке. Пусть тележка, являющаяся моделью вагона, катится по горизонтальным рельсам. На нее со стороны рельсов действуют горизонтальные силы трения качения и сцепления (рис. 2). Запишем уравнение второго закона Ньютона для замедленного движения тележки массой m в проекции на направление ускорения:

. (2)

Поскольку масса колес составляет значительную часть от массы тележки, то нельзя не учесть вращательного движения колес. Представим качение колес как сумму двух движений: поступательного движения вместе с тележкой и вращательного движения относительно осей колесных пар. Поступательное движение колес объединим с поступательным движением тележки с их общей массой m в уравнении (1). Вращательное движение колес происходит под действием только момента сил сцепления F сц R . Уравнение основного закона динамики вращательного движения (произведение момента инерции всех колес на угловое ускорение равно моменту силы) имеет вид

. (3)

При отсутствии проскальзывания колеса относительно рельса скорость точки контакта равна нулю. Значит, скорости поступательного и вращательного движений равны и противоположны: . Если это равенство продифференцировать, то получим соотношение между поступательным ускорением тележки и угловым ускорениями колеса: . Тогда уравнение (3) примет вид . Сложим это уравнение с уравнением (2) для исключения неизвестной силы сцепления. В результате получим

. (4)

Полученное уравнение совпадает с уравнением второго закона Ньютона для поступательного движения тележки с эффективной массой: , в которой уже учтен вклад инертности вращения колес в инертность тележки. В технической литературе уравнение вращательного движения колес (3) не применяют, а учитывают вращение колес введением эффективной массы. Например, для груженого вагона коэффициент инертности γ равен 1,05, а для порожнего вагона влияние инертности колес больше: γ = 1,10.

Подставив силу трения качения в уравнение (4), получим для коэффициента трения качения расчетную формулу

. (5)

Для определения коэффициента трения качения по формуле (5) следует экспериментально измерить ускорение тележки. Для этого толкнем тележку с некоторой скоростью V 0 по горизонтальным рельсам. Уравнение кинематики равнозамедленного движения имеет вид .

Путь S и время движения t можно измерить, но неизвестна начальная скорость движения V 0 . Однако установка (рис. 3) имеет семь секундомеров, измеряющих время движения от стартового фотоэлемента до следующих семи фотоэлементов. Это позволяет либо составить систему семи уравнений и исключить из них начальную скорость, либо решить эти уравнения графически. Для графического решения перепишем уравнение равнозамедленного движения, поделив его на время: .

Средняя скорость движения до каждого фотоэлемента линейно зависит от времени движения до фотоэлементов. Поэтому график зависимости V> (t ) является прямой линией с угловым коэффициентом, равным половине ускорения (рис.4)

. (6)

Момент инерции четырех колес тележки, которые имеют форму цилиндров радиуса R при общей их массе m кол, можно определить по формуле . Тогда поправка на инертность вращения колес примет вид .

ВЫПОЛНЕНИЕ РАБОТЫ

1. Определить взвешиванием массу тележки вместе с некоторым грузом. Измерить радиус колес по поверхности катания. Записать результаты измерений в табл. 1.

Таблица 1 Таблица 2

S, м	t, с	, м/с
0,070
0,140
0,210
0,280
0,350
0,420
0,490

2. Проверить горизонтальность рельсов. Поставить тележку у начала рельсов так, чтобы стержень тележки был перед отверстиями стартового фотоэлемента. Включить блок питания в сеть 220 В.

3. Толкнуть тележку вдоль рельсов так, чтобы она доехала до ловушки и упала в нее. Каждый секундомер покажет время движения тележки от стартового фотоэлемента до его фотоэлемента. Повторить опыт несколько раз. Записать показания семи секундомеров в одном из опытов в табл. 2.

4. Произвести расчеты. Определить среднюю скорость движения тележки на пути от старта до каждого фотоэлемента

5. Построить график зависимости средней скорости движения до каждого фотоэлемента от времени движения. Размер графика не менее половины страницы. На осях координат указать равномерный масштаб. Около точек провести прямую линию.

6. Определить среднее значение ускорения. Для этого на экспериментальной линии как на гипотенузе построить прямоугольный треугольник. По формуле (6) найти среднее значение ускорения.

7. Рассчитать поправку на инертность вращения колес, считая их однородными дисками . Определить по формуле (5) среднее значение коэффициента трения качения .

8. Оценить погрешность измерения графическим способом

. (7)

Записать результат μ = ± δμ, Р = 90%.

Сделать выводы.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Объяснить причину возникновения силы трения качения. Какие факторы влияют на величину силы трения качения?

2. Записать закон для силы трения качения. От чего зависит коэффициент трения качения?

3. Записать уравнения динамики поступательного движения тележки по горизонтальным рельсам и вращательного движения колес. Получить уравнение движения тележки с эффективной массой.

4. Вывести формулу для определения коэффициента трения качения.

5. Объяснить суть графического метода определения ускорения тележки при качении по рельсам. Вывести формулу ускорения.

6. Объяснить влияние вращения колес на инертность тележки.

Работа 17-б

Похожая информация.

От чего зависит сцепление шин с дорогой? Часть 1

Дорогие друзья! Два года назад я написал статью «Сцепление шин с дорогой не зависит от площади пятна контакта?», и она вызвала бурную реакцию аудитории. Статья до сих пор находится в блоге, и на ее странице много комментариев, вопросов, споров, рассуждений. Кто-то, прочитав, поблагодарил меня за развенчивание мифов и простое, доступное объяснение физики процесса. Кто-то, наоборот, раскритиковал за излишнюю упрощенность и ограниченность моих рассуждений и аргументов.

За два года, что прошли с момента написания этой статьи, я поучаствовал во многих дискуссиях на эту тему, познакомился с новой литературой, пообщался с другими физиками (сам я – тоже физик по специальности), гонщиками и кое-что переосмыслил. Суть моих размышлений не поменялась, они стали более систематизированы и поменялись формулировки. Вот их я и изложу ниже. Поехали.

Сила трения покоя: закон Амонтона-Кулона

Снова вернусь к школьной физике. Напомню, школьная физика и классическая механика достаточно точно описывают повседневные явления. Пока речь не заходит об очень маленьких масштабах или релятивистких скоростях, классическая механика отлично работает. Более того, в какие бы научные труды о сцеплении шин с дорогой я не заглядывал, я видел в них много страшных зубодробящих формул, интегралов, рядов, но в конце концов все сводилось к одной простой школьной формуле, которая называется законом Амонтона-Кулона:

F = µN = µmg                                                                                          (1)

где µ — коэффициент сцепления, N – сила, прижимающие одно тело к другому (в данном случае, вес шины плюс вес части автомобиля, приходящейся на эту шину), m — масса тела (шины и  части автомобиля, приходящейся на эту шину), g — ускорение свободного падения.

То есть сила трения пропорциональна силе, прижимающей одно тело к другому, и коэффициенту трения. В самом простом случае эта сила — вес и представляет собой силу тяжести, то есть произведение массы тела на ускорение свободного падения. И тогда сила трения покоя пропорциональна коэффициенту трения, массе тела и ускорению свободного падения.

Сила трения покоя – она же сила сцепления

Автомобиль движется благодаря силе трения покоя в области контакта шины с дорожным полотном, а не силе трения качения, как иногда думают. Сила трения качения – следствие деформации шины. Она наоборот тормозит движение автомобиля. А пятно контакта шины с дорогой покоится относительно дороги в случае качения шины. Конечно, во время качения в пятне контакта всегда присутствуют элементы протектора, проскальзывающие относительно дороги, но в случае равномерного прямолинейного движения автомобиля в первом приближении их можно не учитывать и считать силу трения силой трения покоя или еще ее называют силой сцепления шины с дорогой, а коэффициент трения покоя – коэффициентом сцепления. При торможении большая часть элементов протектора может скользить вдоль дорожного полотна. В этом случае вращение колеса (и следовательно автомобиль) тормозится силой трения скольжения. Стоит отметить, что обычно сила трения скольжения меньше силы трения покоя.

Перераспределение  веса авто между шинами и сцепление с дорогой

Теперь разберем, что есть что в формуле Амонтона-Кулона. Ускорение свободного падения постоянно, его из обсуждения исключаем. Масса в целом тоже постоянна. Конечно, вес автомобиля распределен между 4 шинами, и при изменении скорости и/или траектории движения распределение веса может существенно меняться: какие-то шины разгружаются, а какие-то нагружаются дополнительно.

Перераспределение веса автомобиля между шинами тоже косвенно влияет на их сцепление с дорогой. Скажем, при торможении вес машины частично смещается с задней оси на переднюю, следовательно, сила прижатия задних шин к дороге уменьшается и поэтому сила их сцепления с дорогой ухудшается. Это повышает вероятность заноса автомобиля, но на тормозной путь не влияет, потому что сила сцепления передних колес с дорогой увеличивается из-за перераспределенной нагрузки. Если на одних и тех же шинах будут тормозить Porsche 911 и Porsche Cayenne, у последнего вследствие большей высоты смещение веса с задних шин на передние будет в большей степени, и Cayenne больше рискует попасть в занос. Но тормозной путь от этого меньше не станет. То, что Cayenne тяжелее – тоже не влияет, об этом читайте статью «Тормозной путь не зависит от массы авто?». Поворачивать Cayenne будет конечно же хуже 911-го и на меньших скоростях – как раз из-за более высокого центра тяжести и большего смещения веса и больших кренов.

Кроме того, на перераспределение веса влияет манера вождения. При аккуратном вождении, когда водитель избегает резких поворотов, перестроений, ускорений и торможений (читай, чем меньше нажата педаль тормоза или чем на меньший угол поворачивается руль), запас сцепления шин с дорогой максимален, то есть шины находятся «максимально далеко» от перехода в состояние полного скольжения и, как следствие, управление автомобилем максимально безопасно. Во-вторых, одно и то же перемещение педалей или руля можно совершить по-разному: быстро, резко или по нарастающей, прогрессивно. Резкое нажатие на педаль или поворот руля приведет к соответствующему резкому перераспределению веса с одних шин на другие, и это чревато их срывом в скольжение и сходом с траектории движения. Постепенное же воздействие на органы управления приводит к столь же плавному перераспределению веса, что позволяет шинам цепляться за дорогу без риска скольжения и потери управляемости или устойчивости автомобиля. Убедиться в этом на практике вы можете на курсах контраварийной подготовки водителей, например, при выполнения упражнения «экстренный объезд препятствия».

Практические рекомендации

1. Если вы хотите водить машину по дорогам общего пользования безопасно, а по гоночному треку быстро, перемещайте органы управления (руль, педали газа и тормоза) плавно и постепенно.

Теперь поговорим о том, что в самой шине влияет на ее сцепление.

Коэффициент сцепления шины с дорогой

Остается последний параметр в формуле силы трения Амонтона-Кулона – коэффициент сцепления µ, который, в первую очередь, зависит от природы соприкасающихся поверхностей. Самый показательный пример – сцепление резины с асфальтом куда лучше, чем той же резины со снегом и тем более льдом, несмотря на разные механизмы трения между шиной и этими тремя покрытиями. А при одном и том же дорожном покрытии коэффициент сцепления будет зависеть уже от состава резины и конструкции протектора. Например, на зимних шинах автомобиль куда лучше держит скользкую дорогу, чем на летних. И главное отличие зимних и летних шин – именно разный состав резины и конструкция протектора.

А если вы когда-нибудь смотрели по телевизору Формулу 1, наверняка слышали о разных типах шин и разных составах: «мягкий состав, сверхмягкий состав, жесткий состав». Именно это и оказывает ключевое влияние на коэффициент сцепления, даже в Формуле 1.

Так что же, все? Больше ничего не влияет? И что, этот коэффициент сцепления постоянен? Влияет, и как раз потому, что коэффициент сцепления не является постоянным и зависит от некоторых факторов. Но для начала расскажу о пресловутой площади пятна контакта.

Влияет ли площадь пятна контакта на сцепление шины с дорогой?

На всякий случай напомню, что такое пятно контакта.  При контакте с плоским дорожным покрытием ВСЯ шина деформируется, сминаясь и становясь плоской в зоне контакта. Эту зону и называют пятном контакта. Пятно контакта имеет площадь, примерно равную размеру ладони. Обыватели часто думают, что чем больше площадь пятна контакта, тем лучше сцепление шины с дорогой. И еще многие думают, что чем шире шина, тем больше площадь пятна контакта. А следовательно, думают, что чем шире шина, тем лучше ее сцепление с дорогой. Ниже я расскажу обо всем этом по порядку.

Как видно из формулы Амонтона-Кулона, площадь пятна контакта в силу трения не входит. Почему? Ведь, казалось бы, чем больше площадь, тем больше элементов шины участвует в зацеплении и тем больше сила трения. С одной стороны – да, а с другой – чем больше площадь соприкосновения, тем меньше давление шины на дорогу. Выходит баш на баш, и площадь не играет никакой роли. Теперь объясню то же самое на языке физики.

Чтобы было понятнее, куда же делась площадь, можно формулу Амонтона-Кулона (1) переписать иначе, с учетом площади пятна контакта и отразить влияние пятна на давление. Все просто: давление тела на опору или, в нашем случае, шины на асфальт  равно весу тела (шины), деленному на площадь контакта:

P = N/S = mg/S                                                                        (2)

где P — давление шины на дорогу, N = mg — все тот же вес шины.

Тогда отсюда можно выразить вес через давление:

N = PS                                                                                     (3)

Теперь, если подставить эту формулу в закон Амонтона-Кулона, получим:

F = µPS                                                                                    (4)

Или, выражаясь человеческим языком, сила сцепления шины с дорогой пропорциональна коэффициенту сцепления, давлению шины на дорогу и площади пятна контакта. Это именно то, как воспринимает силу сцепления большинство людей. Но здесь зарыта собака – в том, что давление напрямую зависит от площади пятна контакта и обратно пропорционально ему. Об этом нам говорит формула (2). Подставляя сюда выражение для давления, получим:

F = µmgS/S                                                                                (5)

Тогда площадь мы успешно сокращаем и приходим к закону Амонтона-Кулона (1) и силе сцепления, не зависящей от площади пятна контакта.

Влияние адгезии на коэффициент сцепления

Многие интуитивно полагают, что механизм трения резины объясняется адгезией — её приклеиванием к дорожному покрытию: чем больше площадь соприкосновения, тем больше приклеивание и тем больше сцепление. При этом приклеивание, вроде бы, не очень зависит от прижимающей силы. Действительно, тот же скотч липнет к гладким чистым поверхностям без всякого усилия, обеспечивая великолепное сцепление. Ключевое слово тут – гладкие чистые поверхности. Если поверхность шероховатая и грязная, как асфальт, то скотч будет держать гораздо хуже. На этом эффекте основан принцип защиты поверхностей в городской среде от наклеивания объявлений. И скотч, и объявления не держатся на неровных поверхностях потому, что реальная площадь контакта гораздо меньше площади самого скотча или бумаги. Если материал текучий и его контакт с неровной поверхностью сохраняется достаточно долго, то склеивание будет возможно. Обычная резина – материал мягкий, но не текучий, а времена ее контакта с дорожным полотном довольно малы. В результате, вкладом прилипания в формирование коэффициента трения можно пренебречь. Для желающих разобраться в вопросе самостоятельно, я могу порекомендовать ознакомиться с теориями Гринвуда-Вильямсона и Джонсона-Кендалла-Робертса и последующим развитием теории механики контактного взаимодействия.

Что же касается езды по гоночному треку на спортивных и гоночных шинах, там эффект прилипания шины к поверхности трека может быть более заметным. Отчасти это связано со специфическим составом резины протектора и отчасти – с более высокой температурой, до которой прогреваются шины при гоночной езде. Этот эффект и объясняет, почему коэффициент сцепления гоночных шин может быть заметно больше 1 (у шин в Формуле 1 – около 1,8).

И вот как такой коэффициент сцепления сказывается на практике:

Тормозной путь гоночного болида F1 со скорости 140 км/ч оказался короче на 32 метра, чем обычного дорожного автомобиля, 48 метров против 80, то есть в 1,66 раза короче. Во столько же раз коэффициент сцепления гоночной шины в этом видео больше, чем у дорожной.

Влияние аэродинамической прижимной силы на силу сцепления

Не стоит путать эффект прилипания шин к поверхности трека с эффектом аэродинамической прижимной силы, благодаря которой пилоты Формулы 1 при торможениях, ускорениях и поворотах могут испытывать перегрузки, в несколько раз превышающие величину ускорения свободного падения. А болиды, соответственно, иметь в несколько раз большую динамику торможения и скорость прохождения поворотов, чем обычные дорожные машины. То есть в повороте боковое ускорение величиной 4g (где g – ускорение свободного падения) болиды развивают не за счет прилипания шины и коэффициента сцепления, якобы, в 4 раза большего, чем у дорожных шин, а за счет большой прижимной силы, которая создается антикрыльями на большой скорости и в несколько раз превышает силу тяжести болида.

Увеличенное пятно контакта – спущенные шины

Из практики, площадь пятна контакта можно увеличить, уменьшив давление в шинах. Если спустить шины до 1 атмосферы, то при норме в 2 атмосферы это вдвое меньшее давление и вдвое большая площадь пятна контакта. Так что же, ездовые характеристики машины улучшатся в 2 раза? Конечно же нет и, более того, они ухудшатся. Хотя… тормозной путь уменьшится, но не из-за увеличившегося пятна контакта, а из-за увеличившейся силы трения качения вследствие более мягкой шины и большей ее деформации. А ускорение не станет лучше и будет только хуже – все из-за той же силы трения качения. Ну а в поворотах… машина будет вести себя, как будто водитель сильно пьян 🙂 В общем, не делайте этого – не спускайте шины без необходимости, и, кстати, об этой необходимости…

Увеличение площади пятна контакта за счет спускания шин реально может помочь, если нужно проехать через какие-то рыхлые, зыбучие места. За счет большей площади контакта с поверхностью уменьшится давление шин на поверхность, а значит, и риск провалиться или увязнуть.

Увеличим ширину шин в 10 раз и спасем мир от ДТП?

Обратный пример, узкие шины мотоцикла не делают его более медленным, чем машина, и, более того, он заметно быстрее ее. Быстрее он по другим причинам, но значительно меньшая ширина шины негативного влияния точно не оказывает.

И еще идея – а давайте увеличим ширину шины в 10 раз и тем самым увеличим сцепление в 10 раз, и раз и навсегда решим все проблемы зимней езды, а на асфальте машина вообще будет останавливаться, как вкопанная! И всем всегда будет хватать тормозного пути! Что, вам не нравится эта идея? Правильно, если б все было так просто, это бы давно уже сделали…

В итоге:

увеличение площади пятна контакта => увеличение количества элементов шины, участвующих в зацеплении, и одновременно уменьшение давления шины на дорогу => оба эффекта компенсируют друг друга в равной степени => сцепление шины с дорогой не меняется



Влияет ли ширина шины на площадь пятна контакта?

Более того, увеличив ширину шины, хоть в 10 раз, мы не увеличим площадь пятна контакта, а лишь изменим его форму. Пока вы не закидали меня тухлыми помидорами после этой фразы, я попробую успеть доказать ее :)))

Вспомним, что такое давление – это сила (в нашем случае – сила тяжести, прижимная сила), приходящаяся на единицу площади. Об этом нам говорит формула (2), продублирую ее:

P = N/S = mg/S                                                                                      (2)

где m – масса тела (шины и части машины, приходящейся на эту шину), а S – площадь соприкосновения тел, то есть, в нашем случае площадь пятна контакта.

Отсюда площадь пятна контакта равна

S = mg/P                                                                                                      (6)

То есть площадь пятна контакта шины с дорогой тем больше, чем больше вес машины, приходящийся на эту шину, и чем хуже она накачана. И, конечно, на площадь влияет и жесткость боковин шины. Чем жестче боковины, тем меньше деформируется шина и тем меньше деформируется шина при уменьшении давления воздуха в ней. Хороший пример – современные шины с усиленными боковинами Run Flat, которые даже будучи полностью спущенными могут довезти автомобиль до места назначения, не особо проседая.  От ширины шины площадь пятна контакта при одном и том же давлении и одной и той же нагрузке не зависит (в первом приближении).

Ширина шины влияет на форму пятна контакта

Прекрасно! А куда же делась ширина шины??? Очень просто, и тут опять работает принцип «баш на баш». Пятно контакта – следствие деформации шины, которая, в свою очередь, возникает вследствие приложенной сверху силы, то есть cилы тяжести самой шины и автомобиля. Чем шире шина, тем шире пятно контакта, что, казалось бы, должно увеличить площадь пятна. С другой стороны, чем шире шина, тем меньшее давление она оказывает на дорогу и тем меньше деформируется. В итоге, при увеличении ширины профиля шины мы имеем ту же площадь пятна контакта, но более вытянутую по ширине и узкую его форму.

В одном из серьезных научных трудов, который попался мне на глаза за последнее время (Автомобильные шины, диски и ободья, Евзович В.Е., Райбман П.Г.), авторы привели результат эксперимента с тремя шинами, две из которых были одной и той же модели, но разного диаметра ширины:

205/55 R16 с площадью отпечатка 173*143 мм = 247,39 см2

225/45 R17 с площадью отпечатка 185*134 мм = 247,90 см2

Как видим, у более широкой шины пятно более вытянутое и узкое, чем у более узкой шины. При этом в квадратных сантиметрах площадь пятна контакта практически одна и та же.

То есть, да, при одном и том же давлении у широкой шины пятно контакта по площади больше, чем у узкой. Но насколько? В данном примере на десятые доли процента, а вообще – максимум на несколько процентов. Теоретически, мы можем поставить на машину вместо шин с шириной профиля 195 мм шины с профилем, скажем, 245 мм. Но на практике это недопустимо по требованиям завода-изготовителя автомобиля. В любом случае, как я писал выше, площадь пятна контакта непосредственно не влияет на силу сцепления, поэтому ни эти доли процента, ни большее увеличение площади (например, за счет снижения давления в шине) погоды нам не сделают.

В итоге:

увеличиваем ширину профиля шины => увеличиваем ширину пятна контакта и одновременно уменьшаем давление шины на дорогу и деформацию шины в зоне контакта => уменьшаем длину пятна контакта => изменяется форма пятна контакта, но не меняется его итоговая площадь (меняется незначительно)



А увеличить площадь пятна контакта можно либо уменьшив давление воздуха в шине, либо увеличив нагрузку на шину сверху.

Сила сцепления шины с дорогой. Итоги

Итак, ширина шины напрямую не влияет на ее сцепление с дорогой по двум причинам:

а) площадь пятна контакта не влияет на сцепление

б) ширина шины не влияет на площадь пятна контакта

Я бы сказал, сила трения имеет «двойную защиту» от ширины шины :)))

Однако ширина шины все же косвенно влияет на силу сцепления, и независимость площади пятна контакта от ширины никак не мешает этому влиянию. Обо всем этом – ниже.

В итоге, сцепление шины с дорогой зависит от:

1) веса, приходящегося на шину, от развесовки автомобиля и динамического перераспределения веса, а значит, и от конструктивных его особенностей – высоты центра тяжести, колесной базы, колеи, подвески, жесткости кузова. Обсуждение этих моментов – отдельная тема и выходит за рамки этой серии статей.

2) коэффициента сцепления (трения покоя). А он, в свою очередь, много от чего зависит, но не от площади пятна контакта! 🙂 Вот параметры, влияющие на величину коэффициента сцепления шины с дорогой, известные мне из университетского курса физики, специальной литературы и из водительского и инструкторского опыта:

• тип и качество дорожного покрытия
• состав резины протектора
• температура шины
• скорость движения автомобиля
• проскальзывание шины
• увод шины

Обо всем этом я подробно напишу в следующих статьях. Кроме того, все эти вопросы мы подробно обсуждаем на курсе безопасного вождения «МВА для водителя: Мастерство Вождения Автомбиля». Конкретно в следующей статье — о влиянии дорожного покрытия, типа протектора шины, рисунка протектора и степени его износа на коэффициент сцепления, а также о зависимости коэффициента сцепления от температуры шины.

Продолжение следует…

сил — Всегда ли коэффициент трения меньше единицы?

спросил 5 лет, 7 месяцев назад

Изменено 2 года, 11 месяцев назад

Просмотрено 3к раз

$\begingroup$

Всегда ли коэффициент трения меньше единицы? В каких случаях коэффициент трения больше единицы?

• силы
• трение

$\endgroup$

1

$\begingroup$

Коэффициент трения может быть больше 1. Это означает только то, что сила трения больше нормальной силы. Он не нарушает ни одного хорошо установленного принципа. Это в случае с силиконовой резиной.

Вы можете посмотреть это на https://simple.m.wikipedia.org/wiki/Coefficient_of_friction

$\endgroup$

$\begingroup$

Коэффициент трения не является фундаментальным свойством системы. Это возникающее свойство, возникающее в результате сил сцепления и деформации поверхности в процессе скольжения. Я подробно описал это в своем ответе на Как сила трения зависит от нормальной реакции?

Коэффициент трения в конечном итоге описывает скорость потери энергии при скольжении поверхностей друг по другу. Во многих случаях скольжение вызывает крупномасштабную деформацию материала, что может рассеивать большое количество энергии и приводить к большому значению коэффициента трения. Примером этого являются автомобильные шины, особенно шины гоночных автомобилей, где коэффициент трения может быть значительно выше единицы. Энергия рассеивается при деформации (и, в конечном счете, разрушении) мягкой резины в шинах.

$\endgroup$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Сила трения зависит от нормальной реакции, а отношение силы трения к нормальной реакции не может превышать единицы. (A) И утверждение, и причина верны, и причина является правильным объяснением утверждения. (B) И утверждение, и причина верны. верно, но Причина не является правильным объяснением Утверждения (C) Утверждение верно, но Причина неверна (D) Утверждение неверно, но Причина верна

Ответить

Проверено

234,3 тыс.+ просмотров

Подсказка
Коэффициент трения является мерой зависимости между силой трения и нормальной реакцией. Его значение во многом зависит от материала корпуса.
$\mu = \dfrac{F}{N}$, где $\mu $ — коэффициент трения тела, испытывающего нормальную реакцию $N$ и силу трения $F$. Это безразмерная безразмерная величина.

Полный пошаговый ответ
Трение — это сопротивление, оказываемое объектом его движению или движению другого тела по нему. Это зависит от коэффициента трения, который является свойством материала. Коэффициент трения говорит нам о том, насколько меньше или больше нормальной силы является сила трения. Для большинства объектов коэффициент трения находится между 0 и 1. Но это не значит, что он не может быть больше 1. Силиконовый каучук — один из таких материалов, коэффициент трения которого больше единицы. Следовательно, Утверждение верно.
Сила трения рассчитывается как произведение нормальной реакции на коэффициент реакции. Итак, первая часть Разума верна. Мы только что видели, что коэффициент трения может быть больше 1, и он задается как:
$\mu = \dfrac{F}{N}$
Поскольку это значение может быть больше 1, отношение силы трения и нормальная реакция также может превышать единицу. Следовательно, Причина неверна.
Таким образом, правильный ответ — вариант (С): Утверждение верно, но причина неверна.

Примечание
Самый низкий коэффициент трения имеет материал под названием PTTE (политетрафторэтилен).
