Как выбрать резистор

Продолжая тему грамотного выбора пассивных компонентов, рассмотрим различные типы резисторов, их достоинства и недостатки, особенности применения, а также наиболее популярные для них приложения. В каждом разделе помещены ссылки на результаты поисковых запросов для некоторых серий резисторов, которые присутствуют в каталоге компании Терраэлектроника.

Резисторы

Рис. 1. Резисторы

Резисторы (Рис.1) представляют собой двухвыводные компоненты, применяемые для ограничения тока, деления напряжения и формирования временных характеристик цепей. Они используются совместно с такими активными компонентами, как операционные усилители, микроконтроллеры или интегральные схемы, и выполняют различные функции, например, смещение, фильтрацию и подтяжку линий ввода-вывода. Переменные резисторы могут применяться для изменения параметров схемы. Токочувствительные резисторы используются для измерений токов в электрических цепях.

Типы резисторов

Существует несколько различных типов резисторов, отличающихся по номинальной мощности, размерам, эксплуатационным качествам и стоимости. Наиболее распространенные типы — чип-резисторы (SMD-резисторы), выводные резисторы для монтажа в отверстия, проволочные резисторы, шунты (токочувствительные  резисторы) для измерения тока, термисторы и потенциометры. Ниже, для каждого типа резисторов представлены основные характеристики, наиболее подходящие приложения, а также информация о корпусных исполнениях и примеры конкретных серий.

SMD-резисторы

Рис. 2. Чип-резисторы

Чип-резисторы (Рис. 2) предназначены для поверхностного монтажа. Они отличаются от выводных резисторов меньшими размерами, что делает их оптимальными для применения на печатных платах. Наиболее распространенными задачами smd-резисторов являются подтяжка портов ввода-вывода,  деление напряжения, ограничение тока.

Резисторы также применяются в составе высокочастотных/ низкочастотных/ полосовых фильтров. Резисторы с нулевым сопротивлением  могут быть использованы в качестве джамперов для коммутации различных цепей.

Существует два типа SMD-резисторов:

1. Тонкопленочные резисторы обычно используются в различных прецизионных приложениях: в аудиотехнике, медицинском или тестовом оборудовании. Они отличаются минимальным разбросом номиналов (0,1… 2%), низким температурным коэффициентом (5 ppm/C) и меньшим уровнем шума по сравнению с толстопленочными резисторами. Однако стоимость их выше.

2. Толстопленочные резисторы являются наиболее распространенным типом резисторов и используются для широкого круга приложений. Они характеризуются большей погрешностью сопротивления (обычно 1 … 5%), повышенным температурным коэффициентом (50 ppm/C) и более высоким уровнем шума по сравнению с тонкопленочными резисторами. Если к резистору не предъявляется каких-либо особых требований, то обычно предпочтительным выбором становится именно толстопленочный резистор.

Корпусные исполнения: наиболее распространенными типоразмерами smd-резисторов являются 0201, 0402, 0603, 0805 и 1206. Цифры обозначают габаритные размеры в дюймовой системе, например, корпус 0402 имеет габариты 0,04х0,02″, размеры корпуса 0603 составляют 0,06х0,03″ и так далее.

Примеры:

• 0402 — серия RC0402FR производства компании Yageo с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм;
• 0603 — серия RC0603FR от Yageo с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм;
• 0805 — серия RC0805FR от Yageo с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 Мом;
• 1206 — серия RC1206FR от Yageo с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм.

Или

• 0402 — серия CR0402 производства компании Bourns с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
• 0603 — серия CR0603 от Bourns с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
• 0805 — серия CR0805 от Bourns с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
• 1206 — серия CR1206 от Bourns с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений 0,82 Ом…10 МОм.

Или

• 0402 — серия CRCW0402 производства Vishay с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом …10 МОм;
• 0603 — серия CRCW0603 от Vishay с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1… 15 МОм;
• 0805 — серия CRCW0805 от Vishay с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом … 50 МОм;
• 1206 — серия CRCW1206 от Vishay с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений от 1 Ом…100 МОм.

Выводные резисторы для монтажа в отверстия

Рис. 3. Выводные резисторы для монтажа в отверстия

Резисторы с аксиальными выводами для монтажа в отверстия (Рис. 3) весьма популярны и широко используются, особенно — при создании прототипов, поскольку их легко заменять при работе с макетными платами. Как и чип-резисторы, выводные резисторы применяются для подтяжки, деления напряжения, ограничения тока и фильтрации. Существуют различные типы выводных резисторов. Наиболее популярны углеродистые пленочные и металлопленочные резисторы.

1. Углеродистые пленочные резисторы имеют значительный разброс сопротивлений (2…10%). Наиболее распространенными рядами сопротивлений для них являются E12 (± 10%), E24 (± 5%) и E48 (± 2%). В большинстве приложений углеродистые пленочные резисторы были вытеснены металлопленочными. Температурный коэффициент сопротивления углеродистых пленочных резисторов (TКC) обычно имеет отрицательную величину — около -500 ppm/C, однако конкретное значение зависит от сопротивления и размера.
2. Металлопленочные резисторы  имеют меньший разброс сопротивлений (0,1…2%) и более высокую стабильность. Наиболее распространенными рядами сопротивлений для них являются E48 (± 2%), E96 (± 1%) и E192 (± 0,5%, ± 0,25% и ± 0,1%). Поскольку характеристики металлопленочных резисторов лучше, чем у углеродистых, то именно они используются в большинстве приложений. Температурный коэффициент металлопленочных резисторов (TC) составляет около ± 100 ppm/C, однако некоторые модели характеризуются только положительным или только отрицательным TC.
3. Углеродные композитные резисторы широко использовались в электронных устройствах пятьдесят лет назад, но из-за большого разброса номиналов и невысокой стабильности они были заменены углеродистыми пленочными и металлопленочными резисторами. Тем не менее, композитные резисторы обладают хорошими высокочастотными характеристиками и способны выдерживать воздействие мощных импульсов, поэтому их до сих пор применяют в сварочном оборудовании и высоковольтных источниках питания.
4. Металл-оксидные резисторы стали первой альтернативой углеродным композитным резисторам, но в дальнейшем в большинстве приложений они были вытеснены металлопленочными. Тем не менее, поскольку металл-оксидные резисторы отличаются повышенной рабочей температурой и более высокой номинальной мощностью (> 1 Вт), их по-прежнему используют в ответственных устройствах, эксплуатирующихся в жестких условиях.

Ряды сопротивлений EIA (EIA Decade Resistor Values) определяют не только номиналы резисторов, но и допустимую погрешность. Например, ряд E12 (± 10%) включает следующие стандартные значения: 100, 120, 150, 180, 220, 270, 330, 390, 470, 560, 680 и 820 Ом.

Для кодирования параметров выводных резисторов применяется цветовая маркировка (таблица 1).

Таблица 1. Цветовая маркировка выводных резисторов

Цвет	Значение
	Первая цифра	Вторая цифра	Третья цифра*	Множитель	Точность	Температурный коэффициент, ppm/C	Рейтинг отказов
Черный	0	0	0	x10^0	—	—	—
Коричневый	1	1	1	x10^1	±1%	100	1%
Красный	2	2	2	x10^2	±2%	50	0,1%
Оранжевый	3	3	3	x10^3	—	15	0,01%
Желтый	4	4	4	x10^4	—	25	0,001%
Зеленый	5	5	5	x10^5	±0,5%	—	—
Синий	6	6	6	x10^6	±0,25%	—	—
Фиолетовый	7	7	7	x10^7	±0,1%	—	—
Серый	8	8	8	x10^8	±0,05%	—	—
Белый	9	9	9	x10^9	—	—	—
Золотой	—	—	—	x0,1	±5%	—	—
Серебряный	—	—	—	x0,01	±10%	—	—
Пусто	—	—	—	—	±20%	—	—
* Только для резисторов с 5-позиционной маркировкой

Примеры:

• углеродистые пленочные резисторы серии CFR-25JB производства Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 1 Ом…10 МОм;
• металлопленочные резисторы серии MFR-25FBF от Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 10 Ом…1 МОм;
• металлопленочные резисторы серии PR02 от VISHAY с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,33 Ом…1 МОм.

Проволочные резисторы

Рис. 4. Проволочный резистор

Проволочные резисторы (Рис. 4) конструктивно представляют собой высокоомный провод, намотанный на изолирующий сердечник. Они отличаются очень высокой номинальной мощностью (до 1000 Вт) и способны работать при очень высоких температурах (до 300°C). Проволочные резисторы характеризуются отличной долговременной стабильностью – около 15…50 ppm/год, в то время как, например, у металлопленочных резисторов этот показатель составляет 200…600 ppm/год. Данный тип резисторов обладает самым малым уровнем шума.

Недостатки: диапазон доступных сопротивлений для проволочных резисторов оказывается достаточно узким (0,0001…100 кОм). Поскольку резистор выполнен в виде проволоки, намотанной на основание, то такая конструкция характеризуется высокой паразитной индуктивностью. По этой причине в высокочастотном диапазоне проволочные резисторы демонстрируют наихудшие показатели среди всех типов резисторов. Они также оказываются более дорогими по сравнению с другими популярными типами резисторов.

Приложения: обычно используются в автоматических выключателях и в качестве предохранителей благодаря высокой мощности.

Примеры

• серия KNP500 производства компании Yageo с номинальной мощностью 5 Вт и диапазоном доступных сопротивлений 0,1 Ом …2,2 кОм;
• серия HS-25 производства Ohmite с номинальной мощностью 25 Вт и диапазоном доступных сопротивлений 0,01 Ом … 5,6 кОм;
• серия HSC100 от TE с номинальной мощностью 100 Вт и диапазоном доступных сопротивлений 0,1 Ом … 50 кОм.

Токоизмерительные резисторы (шунты)

Рис. 5. Шунты

Токоизмерительные резисторы, также называемые шунтами (Рис. 5), используются для прямого преобразования тока в напряжение с целью дальнейшего измерения. Они представляют собой резисторы с малым сопротивлением и высокой номинальной мощностью, что позволяет им работать с большими токами.

Одним из приложений для токоизмерительных резисторов является ограничение тока с целью защиты микросхем драйверов шаговых двигателей.

Большинство современных шунтов имеет либо два, либо четыре вывода. В четырехвыводной версии, которая также называется схемой Кельвина, ток проходит через две клеммы, а напряжение измеряется на двух оставшихся выводах. Такая схема уменьшает влияние температурной погрешности и значительно повышает стабильность схемы измерения. Четырехвыводные резисторы используются для приложений, требующих высокой точности и температурной стабильности.

Примеры

Двухвыводные исполнения

• SMD:
  • серия MCS1632 производства Ohmite с номинальной мощностью 1 Вт и диапазоном доступных сопротивлений 0,005…0,05 Ом;
  • серия WSLP1206 от Vishay с номинальной мощностью 1 Вт и диапазоном доступных сопротивлений 0,005…0,05 Ом;
  • серия CRA2512 от Bourns с номинальной мощностью 3 Вт и диапазоном доступных сопротивлений 0,001…0,1 Ом.



• Для монтажа в отверстия:
  • серия 12F от Ohmite с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,001…0,25 Ом;
  • серия LVR03R от Vishay с номинальной мощностью 3 Вт и диапазоном доступных сопротивлений 0,01…0,2 Ом;
  • серия PWR247T-100 от Bourns с номинальной мощностью 100 Вт и диапазоном доступных сопротивлений 0,05…100 Ом.

Четырехвыводные исполнения (схема Кельвина)

• SMD:
  • серия FC4L  в корпусе 2512 от Ohmite с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,001…0,05 Ом;
  • серия WSL3637  в корпусе 3637 от Vishay с номинальной мощностью 3 Вт и диапазоном доступных сопротивлений 0,001…0,01 Ом.

Термисторы

Рис. 6. Термистор

Термисторы – это резисторы, сопротивление которых значительно изменяется при изменении температуры (Рис. 6).

Сопротивление NTC-термисторов плавно уменьшается при увеличении температуры. NTC являются готовыми датчиками температуры с диапазоном измерений -55… +200°C.

PTC-термисторы характеризуются скачкообразным изменением сопротивления при определенной температуре. Они применяются в качестве элементов защиты от перегрузки по току.

Ток удержания PTC (hold current) – это ток, при котором термистор гарантированно находится в проводящем состоянии.

Ток срабатывания PTC (trip current) – это ток, при котором термистор гарантированно переходит в непроводящее состояние.

Примеры

• PTC-термисторы:
  • 1812 — серия MF-MSMF производства компании Bourns для рабочих токов от 0,3…5,2 А;
  • 1812 — серия 1812L от Littelfuse для рабочих токов 0,1…3,5 А.
• NTC-термисторы:
  • серия B57236 от EPCOS с диапазоном сопротивлений 2,5…120 Ом;
  • 0603 — серия ERT-J1 от Panasonic с диапазоном сопротивлений 0,022…150 кОм.

Потенциометры и подстроечные резисторы

Рис. 7. Подстроечные резисторы

Потенциометры – это резисторы с изменяемым сопротивлением. Они используются в различных приложениях, например, для управления коэффициентом усиления в усилителе, для настройки параметров схемы и так далее.

Подстроечные резисторы (Рис. 7) представляют собой небольшие потенциометры, которые могут быть установлены на печатной плате и отрегулированы с помощью отвертки. Они выпускаются как для поверхностного монтажа SMD, так и для монтажа в отверстия, с верхним или боковым расположением регулировочного винта.

Потенциометры бывают однооборотными и многооборотными. Однооборотные потенциометры часто используются в усилителях. Многооборотные потенциометры могут иметь до 25 оборотов и применяются для более точного управления.

Примеры

• Однооборотные потенциометры:
  • SMD серия TC33X-2 производства Bourns с диапазоном сопротивлений 100 Ом…1 МОм ;
  • серия 3362P от Bourns с диапазоном сопротивлений 10 Ом…5 МОм ;
• Многооборотные потенциометры:
  • серия 3296W от Bourns с диапазоном сопротивлений 10 Ом…5 МОм ;
  • серия T93YA от Vishay с диапазоном сопротивлений 10 Ом…1 МОм.

Резисторные сборки

Рис. 8. Резисторная сборка 4609X-101-222LF

Резисторная сборка (resistors network, resistors array) представляет собой комбинацию из нескольких резисторов, размещенных в одном корпусе. Существует большое количество разных типов этих изделий, но, к сожалению, четкая система их классификации,  как в литературе, так и у производителей отсутствует.

Резисторы внутри корпуса сборки могут быть не соединены  между собой (Isolated) т. е. каждый резистор имеет два вывода на корпусе сборки, или сконфигурированы в определенную схему (Bussed). Часто встречаются изделия, у которых соединены между собой  вывод 1 каждого резистора с подключением к одному общему пину сборки, а каждый второй вывод резисторов  имеет свой собственный вывод на корпусе изделия.  Кроме того, можно встретить сборки с последовательным, последовательно- параллельным  и другими видами соединений резисторов внутри корпуса. Сборки можно классифицировать по количеству входящих  в них резисторов, по величине допуска, максимальному рабочему напряжению, мощности рассеивания, типоразмеру, по типу монтажа (SMD и выводной)  и т.д. Эти компоненты очень удобно использовать в схемах АЦП и ЦАП, применять качестве делителей напряжения, использовать в компьютерной технике, потребительской электронике  и т.д.

Примеры

• серия 4600X от Bourns с рабочим напряжением до 100В

Рис. 9. Конфигурация резисторных сборок серии 4600X от Bourns

• серия CAY16 от Bourns в SMD корпусе типоразмера 1206 с изолированными резисторами
• серия 4114R-2 от Bourns — 14 выводных резисторов с одним общим выводом

Работа с Каталогом компании Терраэлектроника по поиску резисторов

Подобрать необходимый резистор в каталоге Терраэлектроники можно двумя способами:

1. С использованием параметрического поиска.   Для этого необходимо зайти в раздел резисторов каталога, выбрать соответствующий задаче тип резистора, а далее указать параметры в ряде фильтров поисковой системы. Фрагмент скриншота поиска прецизионного SMD резистора от Yageo с параметрами: типоразмер 0805, номинал 10 кОм, точность 0.1 %,  мощность  0.125 мВт представлен на Рис. 10.

   Рис. 10. Скриншот сервиса поиска резисторов


2. Воспользоваться интеллектуальным поиском резисторов по параметрам. Для этого достаточно скопировать строку из спецификации “Резистор постоянный 10 кОм, 0.1%, 0.125 Вт, 0805″ или ввести «10kohm 0.1%  0.125W  0805» в строку поиска и получить тот же самый  список подходящих по указанным параметрам компонентов.

Заключение

В данном руководстве были рассмотрены некоторые наиболее популярные типы резисторов. В дополнение к ним существует ряд других типов резисторов, среди которых MELF, металлофольговые резисторы, керамические резисторы, варисторы, фоторезисторы и др. , которые имеют свои уникальные преимущества по уровню точности, эксплуатационным характеристикам или габаритным размерам. Однако, в большинстве электронных схем вы чаще всего увидите один из типов, рассмотренных выше.

Как выбрать конденсатор

Автор: Санкет Гупта Перевод: Вячеслав Гавриков (г. Смоленск)

Разделы: Резисторы постоянные

Опубликовано: 21.03.2018

Как определить номинал смд резистора

Содержание

1. SMD резисторы
2. Типоразмеры SMD резисторов
3. Размеры SMD резисторов и их мощность
4. Маркировка SMD резисторов
5. Маркировка с 3 и 4 цифрами
6. Маркировка EIA-96
7. Онлайн калькулятор SMD резисторов
8. Похожие записи:
9. 46 комментариев

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. То есть маркировка 221 расшифровывается как 22 и 0, итого 220 Ом. Такие резисторы имеют погрешность от 2 до 10%.

Расчет сопротивления во втором случае подобен, здесь первые 3 знака – это цифры, а последний – количество нолей или степень, в которую нужно возвести множитель «10». 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. То есть маркировка 221 расшифровывается как 22 и 0, итого 220 Ом. Такие резисторы имеют погрешность от 2 до 10%.

Расчет сопротивления во втором случае подобен, здесь первые 3 знака – это цифры, а последний – количество нолей или степень, в которую нужно возвести множитель «10». 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

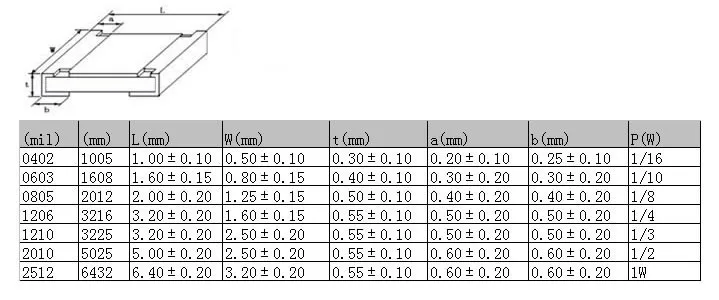

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

• 450 = 45 х 10 0 равно 45 Ом
• 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
• 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
• 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

• 01А = 100 Ом ±1%
• 38С = 24300 Ом ±1%
• 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Похожие записи:

46 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Поверхностный монтаж для силовых резисторов

Детали для поверхностного монтажа (SMD или SMT) монтируются на одной стороне печатной платы. Это обеспечивает экономию места, так как другая сторона не имеет паяного соединения. Дорожки припоя, используемые для деталей поверхностного монтажа, обеспечивают небольшое тепловое преимущество, поглощая часть тепла, выделяемого деталью. Детали для поверхностного монтажа популярны в массовом производстве, поскольку руки человека обычно не касаются мелких деталей.

Быстрый просмотр

ES-600

Подробнее

ES-600

ES-600 — это высокоточный модуль измерения тока автомобильного класса. Модуль использует стандартный протокол связи CAN2.0A/B, и все сообщения используют стандартную структуру кадра. Данные… Подробнее

Скачать PDF

Быстрый просмотр

2010 SMD

Узнать больше

2010 SMD

SMD 2010 (устройство поверхностного монтажа) получило свое название от размера упаковки, в которой оно производится10. является самым маленьким из используемых сегодня в проволочной обмотке. Эти маленькие резисторы с проволочной обмоткой рассеивают… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия 60S

Узнать больше

Серия 60S

Монтаж на поверхность Чувствительность тока металлической пластины Токоизмерительные резисторы серии 60S имеют низкое граничное напряжение (клеммы «J») и гибкие выводы для теплового расширения. Этот терминал… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия ALN

Узнать больше

Серия ALN

У Ohmite есть решение для микросхем поверхностного монтажа высокой мощности. Толстопленочные микросхемы серии ALN обеспечивают рассеиваемую мощность 3,5 Вт при размере корпуса 2512. Это достигается с помощью… Подробнее

Загрузить PDF

Быстрый просмотр

Серия TX

Узнать больше

Серия TX

Серия TX является первым термистором, выпущенным компанией Ohmite. Серия TX доступна в 3 размерах (0402, 0603 и 0805). B-константа серии TX измеряется при температуре от 25°C до 85°C со значениями в диапазоне… Подробнее

Скачать PDF

Быстрый просмотр

Серия TFA

Узнать больше

Серия TFA

Высокопроизводительные фиксированные аттенюаторы серии TFA от Ohmite работают в широком диапазоне частот. Эти аттенюаторы разработаны с использованием тонкопленочной технологии и имеют встроенную схему ослабления… Подробнее

Скачать PDF

Быстрый просмотр

Серия ALX

Узнать больше

Серия ALX

Ищете микросхему высокой мощности с отличной стабильностью? ALX предлагает отличную стабильность в сочетании с высокой мощностью в SMD. Это достигается за счет использования подложки из нитрида алюминия. Алюминий… Подробнее

Загрузить PDF

Быстрый просмотр

Серия AMC

Узнать больше

Серия AMC

Толстопленочные чипы Ohmite серии AMC соответствуют спецификациям AEC-Q200. Эта квалификация делает серию AMC идеальной для применения в автомобилях. Доступны резисторы серии AMC… Подробнее

Загрузить PDF

Быстрый просмотр

Серия ARCOL ACPP

Узнать больше

Серия ARCOL ACPP

Прецизионные пассивированные резисторы для поверхностного монтажа ACPP Прецизионная тонкопленочная технология Расширенный диапазон сопротивления 10R – 1M5 Точность до ±0,1% и 15 частей на миллион/ºC Пассивированный диапазон для превосходной влажности… Подробнее

Скачать PDF

Быстрый просмотр

Серия ARCOL L4T

Узнать больше

Серия ARCOL L4T

Серия L4T Серия L4T, представленная вам компанией ARCOL, может похвастаться TCR 75 PPM при доступной скорости 50 PPM. L4T доступен в размерах упаковки 1206 и 2010. L4T охватывает наиболее широко используемые сопротивления… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия AS

Узнать больше

Серия AS

Антипомпажные толстопленочные чип-резисторы Серия AS представляет собой небольшой и легкий антипомпажный резистор. В соответствии со стандартом IEC 61000-4-5, толстопленочные чип-резисторы серии AS могут выдерживать… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия EBW

Узнать больше

Серия EBW

07

Манганин/NiCr Чувствительность тока Серия EBW изготавливается с использованием технологии электронно-лучевой сварки. Это позволяет соединять различные сплавы с большой точностью и допуском. Серия EBW… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия FC4L

Узнать больше

Серия FC4L

Используя такой же резистивный элемент Ni-Cu-Mn, этот продукт предоставляет пользователю… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия FC4T

Узнать больше

Серия FC4T

Серия FC4T представляет собой недорогую микросхему из металлической фольги от Ohmite, обеспечивающую высокий рейтинг TCR. Конструкция с 4 выводами подходит для приложений измерения тока и помогает обеспечить точное… Читать далее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия FCSL

Узнать больше

Серия FCSL

Компания Ohmite продолжает расширять ассортимент это дополнение к предложениям Current Sense с серией FCSL. FCSL включает в себя проверенную технологию металлической фольги для производства идеального резистора, чувствительного к току.… Подробнее

Просмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия FK/GK

Узнать больше

Серия FK/GK

Соответствует RoHS Металлический элемент Резистор Кельвина Серия FK/GK компании Ohmite представляет собой низкоомный элементный резистор с 4 выводами и номинальной мощностью до 5 Вт. Этот продукт обладает отличной долговременной стабильностью… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия HVC

Узнать больше

Серия HVC

Серия HVC Особенности и применение Высоковольтная серия HVC компании Ohmite включает в себя технологию высокоточной трафаретной печати для достижения высокого напряжения в стабильном SMD-резисторе с обмоткой… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия HVF

Узнать больше

HVF Серия

Снято с производства в декабре 2017 г. Серия высоковольтных флип-чипов Ohmite включает в себя высокоточную технологию трафаретной печати для достижения высокого напряжения в стабильном флип-чипе SMD-чипа… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия JR

Узнать больше

Серия JR

Перемычки SMD Микросхемы серии JR — это первые микросхемы с перемычками, которые компания Ohmite использовала за более чем 90-летний срок службы. Это одни из самых популярных перемычек на рынке, способные достигать… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия KDV

Узнать больше

Серия КДВ

Серия КДВ Серия KDV компании Ohmite представляет собой низкоомный чип-резистор с металлической пленкой, доступный в нескольких стандартных размерах (0201, 0402, 0603, 0805 и 1206). Серия KDV не содержит галогенов и свинца… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия LVC

Узнать больше

Серия LVC

Недорогой чип *Снято с производства в июле 2021 г. * Микросхемные резисторы Ohmite серии LVC идеально подходят для современных приложений измерения тока, требующих низкопрофильных и недорогих решений. В наличии… Подробнее

Просмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия LVK

Узнать больше

Серия LVK

Четыре клеммы высокой точности Текущий смысл Токоизмерительные резисторы позволяют измерять ток в цепи, контролируя падение напряжения на точно откалиброванном сопротивлении.… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия LVM

Узнать больше

Серия LVM

Резисторы SMD серии LVM предназначены для цепей измерения тока в силовой электронике. Серия LVM предназначена для автоматической установки и выдерживает высокие нагрузки. Конструкция из металлической фольги… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия LVR

Узнать больше

Серия LVR

— Снято с производства в ноябре 2021 г. — Используя специальные составы материалов, микросхемы измерения тока серии LVR обеспечивают высокую стабильность, превосходящую конкурентов. Это преимущество производится… Подробнее

Загрузить PDF

Быстрый просмотр

Серия MacroChip

Узнать больше

Серия MacroChip

Серия MacroChip высокого напряжения/высокого сопротивления Резисторы MacroChip от Ohmite обеспечивают прецизионные возможности высокого напряжения для приложений поверхностного монтажа. Разработан с толстой пленкой на подложке из оксида алюминия… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия MC1RD

Узнать больше

Серия MC1RD

Разделитель поверхностного монтажа SMT-MOX Высокое напряжение/высокое сопротивление Резисторы MC1RD от Ohmite обеспечивают прецизионные высоковольтные характеристики для приложений поверхностного монтажа.

Загрузить PDF

Быстрый просмотр

Серия MC4

Узнать больше

Серия MC4

Серия MC4 компании Ohmite предлагает 4 высоковольтных резистора для поверхностного монтажа в одном DIP-корпусе, поставляемых на ленте и катушка для автоматического размещения. Каждый резистор обеспечивает номинальную мощность 0,75 Вт при максимальном напряжении… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия MCS

Узнать больше

Серия MCS

Датчик тока металлического элемента Токоизмерительные резисторы серии MCS состоят из медного контактного электрода и выводов, не содержащих свинца (60 % Sn, 40 % Ni). Этот электрод расположен на 96% оксиде алюминия… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия MEV

Узнать больше

Серия MEV

Металлопленка автомобильного класса MELF AEC-Q200 — Снято с производства в ноябре 2021 г. — Металлопленочные резисторы MELF серии Ohmite MEV соответствуют требованиям AEC-Q200. Этот автомобильный класс серии MELF доступен… Подробнее

Скачать PDF

Быстрый просмотр

Серия MMV

Узнать больше

Серия MMV

Толстопленочный автомобильный чип AEC-Q200 — Снято с производства в ноябре 2021 г. — Серия толстопленочных чипов Ohmite MMV соответствует стандарту AEC-Q200. Эта серия автомобильных чипов доступна в… Подробнее

Скачать PDF

Быстрый просмотр

Серия мини-макрочипов

Узнать больше

Мини-макрочипы серии

Компания Ohmite предлагает серию мини-макрочипов (MMC) в толстопленочной конструкции для высоковольтных приложений. Серия MMC доступна в нескольких размерах от 0603 до 2512 для поверхностного монтажа… Подробнее

Скачать PDF

Быстрый просмотр

Серия PCS

Узнать больше

Серия PCS

Доступны в трех размерах (1206 и 2512 2728) серия PCS предлагает низкие значения сопротивления до 0,50 мОм. Этот продукт предоставляет пользователям высокоточное измерение тока и деление напряжения.… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия RC, RF, RW, RP, RM

Узнать больше

Серия RC, RF, RW, RP, RM универсальный. 5 различных типов конструкции: композит, металлическая пленка, проволочная обмотка, силовая пленка и толстая пленка. Каждая конструкция используется для оптимизации… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия RW1/RW2

Узнать больше

Серия RW1/RW2

Датчик тока с четырьмя клеммами для поверхностного монтажа Серия Ohmite RW1/RW2 отличается чрезвычайно низким сопротивлением и высокой точностью. Серия RW1/RW2 обеспечивает низкий T.C.R. (±50ppm/°C)… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия SB

Узнать больше

Серия SB

Серия SB Серия SB от Ohmite предлагает номинальную мощность до 5 Вт и сопротивление до 5 мОм. Его лучше всего использовать при применении к датчикам тока для силовых гибридных приложений,… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия SMC

Узнать больше

Серия SMC

Толстопленочные чипы серии SMC компании Ohmite соответствуют отраслевым стандартам. Серия SMC доступна в размерах от 2512 до 0075. Модель 0075 является одной из самых маленьких в отрасли и… Подробнее

Скачать PDF

Быстрый просмотр

Серия TDh45

Подробнее

Серия TDh45

Разработанный на основе серии ТЧ45, ТДх45 представляет собой устройство для поверхностного монтажа, способное рассеивать большую мощность при правильном радиаторе и тепловых характеристиках. Радиаторы серии Ohmite D с… Подробнее

Посмотреть в каталоге

Скачать PDF

Быстрый просмотр

Серия TDH50

Узнать больше

Серия TDH50

правильный радиатор и тепловые соображения. Радиаторы серии Ohmite D с TDH50 представляют собой полный… Подробнее

Скачать PDF

Быстрый просмотр

Серия TFSS

Узнать больше

Серия TFSS

Толстопленочный неиндуктивный высоковольтный резистор для поверхностного монтажа Серия TFSS была специально разработана для поглощения большого количества энергии за счет эффективного использования своей компактной массы. Часто используется для замены… Подробнее

Скачать PDF

Быстрый просмотр

Серия ТХ55

Подробнее

Серия ТХ55

Предназначен для замены любого пакета ТО-252. ТХ55 рассчитан на 45 Вт с тепловым сопротивлением 3,0 ° C / Вт в конструкции для поверхностного монтажа, способной к высокому рассеиванию мощности с надлежащим радиатором… Подробнее

Посмотреть в каталоге

Скачать PDF

Поверхностный монтаж | Резисторы фиксированные | Vishay

Нажимайте кнопки, чтобы отсортировать таблицу по возрастанию, убыванию или выключению. Отфильтруйте, щелкнув и перетащив или щелкнув, удерживая клавишу Ctrl, чтобы выбрать несколько элементов.

91 10,51 10,544444444444444444.44444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444. Resistors, Fixed 0, 41 M55342X03 9 Резисторы 4,544, фиксированные резисторы

44444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н.

CDMA	Увеличить	Толстопленочные делители стружки, среднее напряжение	Резисторы, фиксированные	9 025 44 20050556	0.5	500 K	50 M
CDMM	Enlarge	Molded Thick Film Divider, High Voltage, High Precision, Surface-Mount	Resistors, Fixed	1.5	4527		0,5	500 K	50 M
Ch, CHA	ENLARGE	AEC-Q200. 0541 Resistors, Fixed	0.030	02016	100	1	10	500
E/H (Military M/D55342)	Enlarge	QPL MIL-PRF-55342 Qualified Thin Film Resistor, Surface-Mount Chip	Resistors, Fixed	0.05	M55342/01	25	0.1	20	150 K
E/H (Military M/D55342)	Enlarge	QPL MIL-PRF-55342 Qualified Thin Film Resistor, Surface-Mount Chip	Resistors, Fixed	0.05	M55342/11	25	0.1	20	100 K
E/H (T-Level) (Military M/D55342)	Enlarge	QPL MIL-PRF-55342 Qualified Thin Film Resistor, Surface-Mount Chip	Resistors, Fixed	0. 05	M55342X01	25	0,1	20	150 K
E/H (T-LEVEL) (военный M/D55342)		464464444444444444444444444444444444644444464446446444644644464 гг. Surface-Mount Chip	Resistors, Fixed	0.05	M55342X11	25	0.1	20	100 K
CHP, HCHP	Enlarge	High Stability Resistor Chips (< 0.25 % при Pn при 70 °C в течение 1000 ч) Толстопленочная технология	Resistors, Fixed	0.050	0502	100	0.5	0.1	25 M
CHP, HCHP	Enlarge	High Stability Resistor Chips (< 0. 25 % at Pn at 70 ° C в течение 1000 ч) ТЕХНОЛОГО ТЕХНОЛОГО ТЕХНОЛОГИЯ	Резисторы, фиксированная	0,125	0505	100	0,5	0,1	0,1	0,1	10,5	0,1	10,5	0,1	10,5	0,1	10,5	.0003	Enlarge	Чипы для резисторов с высокой стабильностью (<0,25 % при PN при 70 ° C в течение 1000 ч). 25 M
CRCW … C E3	Enlarge	Свидец (PB)-безголав.0541 Zero OHM Jumper	ZERO OHM Jumper
E/H (военный M/D55342)	Enlarge	QPL MIL-PRF-553446 CLEALIFIED	0.125	M55342/02	25	0.1	20	301 K
E/H (T-Level) (Military M/D55342)	Enlarge	QPL MIL- PRF-55342 Сертифицированный тонкопленочный резистор, микросхема для поверхностного монтажа	Resistors, Fixed	0.125	M55342X02	25	0.1	20	301 K
P-NS	Enlarge	Commercial Thin Film Resistor, Surface-Mount Chip	Resistors, Fixed	0.05	0402	10	0.02	10	100 K
PAT	Enlarge	Precision Automotive Thin Film Chip Resistors, AEC-Q200 Qualified, Hi-Rel Детские кроватки	Resistors, Fixed	0. 05	0402	25	0.1	20	51 K
E/H (Military M/D55342)	Enlarge	QPL MIL-PRF- 55342 Qualified Thin Film Resistor, Surface-Mount Chip	Resistors, Fixed	0.1	M55342/12	25	0.1	10	261 K
E/H (T-Level) ( Военный M/D55342)	Enlarge	QPL MIL-PRF-55342 Qualified Thin Film Resistor, Surface-Mount Chip	Resistors, Fixed	0.1	M55342X12	25	0.1	10	261 K
E/H (Military M/D55342)	Enlarge	QPL MIL-PRF-55342 Qualified Thin Film Resistor, Surface-Mount Chip	Resistors, Fixed	0. 15	M55342/04	25	0,1	10	1,69 М
E/H (военный M/D55342)	0.15	M55342/06	25	0.1	10	475 K
E/H (T-Level) (Military M/D55342)	Enlarge	QPL MIL-PRF-55342 Сертифицированный тонкопленочный резистор, микросхема для поверхностного монтажа	Resistors, Fixed	0.15	M55342X04	25	0.1	10	1. 8 M
E/H (T-Level) (Military M/D55342)	Enlarge	QPL MIL-PRF-55342 Qualified Thin Film Resistor, Surface-Mount Chip	Resistors, Fixed	0.15	M55342X06	25	0.1	10	475 K
PAT	Enlarge	Precision Automotive Thin Film Chip Resistors, AEC-Q200 Qualified, Hi-Rel COTS	Resistors, Fixed	0.15	0603	25	0.1	2.5	130 K
E/H (T-Level) (Military M/D55342)	Увеличить	QPL MIL-PRF-55342 Сертифицированный тонкопленочный резистор, микросхема для поверхностного монтажа	Резисторы, фиксированные	25	0. 1	10	680 K
CHP, HCHP	Enlarge	High Stability Resistor Chips (< 0.25 % at Pn at 70 °C During 1000 h) Thick Film Technology	Resistors, Fixed	0.200	0805	100	0.5	0.1	25 M
E/H (T-Level) (Military M/D55342)	Enlarge	QPL MIL-PRF-55342 Qualified Thin Film Resistor, Surface-Mount Chip	Resistors, Fixed	0.225	M55342X05	25	0.1	10	3.3 M
E/ H (T-Level) (Military M/D55342)	Enlarge	QPL MIL-PRF-55342 Qualified Thin Film Resistor, Surface-Mount Chip	Resistors, Fixed	0. 25	D55342X07	25	0,1	10	1,5 м
CHP, HCHP	Enlarge	. Fixed	0.250	1005	100	0.5	0.1	50 M
CHP, HCHP	Enlarge	High Stability Resistor Chips (< 0.25 % at Pn at 70 °C During 1000 ч) Толстопленочная технология	Resistors, Fixed	0.250	1206	100	0.5	0.1	50 M
E/H (T-Level) (Military M/D55342)	Enlarge	QPL MIL-PRF-55342 Qualified Thin Film Resistor, Surface-Mount Chip	Resistors, Fixed	0. 5	M55342X10	25	0.1	49.9	1 M
CHP, HCHP	Enlarge	Чипы для резисторов с высокой стабильностью (<0,25 % при PN при 70 ° C в течение 1000 ч). 75 M
CHP, HCHP	Увеличить	Чипы высокостабильных резисторов (< 0,25 % при Pn при 70 °C в течение 1000 ч) Толстопленочная технология	0541 0.500	1010	100	0.5	0.1	25 M
CHP, HCHP	Enlarge	High Stability Resistor Chips (< 0.25 % at Pn at 70 °C During 1000 h ) Thick Film Technology	Resistors, Fixed	0. 750	2208	100	0.5	0.1	100 M
CHPFR	Enlarge	ESCC 4001/026 Qualified R Failure Rate High Precision Thick Film Chip Resistors	Resistors, Fixed	0.1	0603	100	1	1	10 M
CHPFR	Увеличить	ESCC 4001/026 Квалифицированный R Уровень отказов Высокоточные толстопленочные чип-резисторы	Резисторы фиксированные	0,2	0805	100	4
10 M
CHPFR	Enlarge	ESCC 4001/026 Qualified R Failure Rate High Precision Thick Film Chip Resistors	Resistors, Fixed	0. 25	1206	100	1	1	10 M
CHPFR	Увеличить	ESCC 4001/026 Квалифицированный R Интенсивность отказов Высокоточные толстопленочные чип-резисторы	0.5	2010	100	1	1	10 M
CHPFR	Enlarge	ESCC 4001/026 Qualified R Failure Rate High Precision Thick Film Chip Resistors	Resistors, Fixed	0.8	2512	100	1	1	10 M
CHPHT	Enlarge	High Temperature (245 °C) Thick Film Chip Resistor	Resistors, Fixed	0. 0125	0603	100	1	0.1	25 M
CHPHT	Enlarge	High Temperature (245 °C) Thick Film Chip Resistor	Resistors, Fixed	0.02	0805	100	1	0.1	25 M
CHPHT	Enlarge	High Temperature (245 °C) Thick Film Chip Resistor	Resistors, Fixed	0.025	1206	100	1	0.1	50 M
CHPHR	Enlarge	ESCC 4001/026 Qualified High Stability Thick Film Resistor Chips	Resistors, Fixed	0. 1	0603	100	1	1	10 M
CHPHT	Enlarge	High Temperature (245 °C) Thick Film Chip Resistor	Resistors, Fixed	0.1	2010	100	1	0.1	100 M
CHPHR	Enlarge	ESCC 4001/026 Квалифицированные чипы пленочных резисторов с высокой стабильностью	Резисторы, фиксированная	0,2	0805	100	1	1
