Как собрать простой ФМ-трансмиттер, передающий на 3 км

Прочитав эту инструкцию, вы узнаете как собрать радиопередатчик своими руками, который может передавать сигнал на расстояние до 3 км и более с ВЧ мощностью в один ватт. В инструкции будет дана полная детальная схема, спецификации и процедура тестирования.

Простой радиопередатчик (например, Belkin) связывает вашу домашнюю развлекательную систему с портативным радио, которое можно переносить по дому и на двор. Например, вы можете воспроизводить музыку на CD-чейнджере в своей гостиной и слушать ее на портативном радио у барбекю на заднем дворе с помощью автомобильного FM-передатчика с диапазоном 100 мВт и 10-метровым диапазоном. Такое устройство можно легко приобрести на Ebay и т. д. С помощью небольшого хака дальность домашней радиостанции может быть увеличена до 100 метров.

Смотрите видео здесь

Шаг 1: Блок-схема и электросхема

Этот ФМ-передатчик имеет 3 радиочастотных ступени.

1. A (VFO) генератор переменной частоты (30 мВт),
2. Ступень драйвера класса C (150 МВт) в качестве буфера
3. Окончательный усилитель мощности класса C (1 Вт)

В основном, каждый FM-передатчик должен иметь генератор, управляемый напряжением (VCO). Это высокочастотный генератор, выходная частота которого изменяется в зависимости от напряжения, приложенного к определенной контрольной точке. Это генератор с переменной частотой (VFO).Q1 со связанными из VFO компонентами.

Выход VFO подается на Q2. Q2, будучи буфером, не загружает VFO, а только усиливает мощность. Этот выход подается на конечный РЧ-усилитель мощности Q3, выход которого подается на настроенную цепь. Несколько конденсаторов C 4,8,9,10 используются на шине питания для высокочастотной фильтрации. Если один из них питает VFO-транзистор Q1 напрямую c микрофоном в основании, он становится цепью FM-передатчика.

При постоянном напряжении 12 В на V1, она выдает 1 Ватт РЧ-мощности. При использовании антенны типа Yagi, с алюминиевыми трубками как на стороне передатчика, так и на стороне приемника, смотрящими друг на друга на расстоянии прямой видимости, диапазон может быть до 5 км.

Шаг 2: Список компонентов

Заметка. Пакет Q2 должен быть типа «TO 92-B» (немного больше, чем пакет BC547), а не простой TO 92, который немного меньше по размеру (такой же, как BC547). Кроме того, обратите внимание, что конфигурации контактов для этих двух типов различны. В случае использования пакета TO92 увеличьте значение R7 до 56 Ом на 1/2 Вт, в противном случае он сгорит. Но пакет TO92 может повлиять на дальность.

Для надлежащего радиуса действия, Q3 должен быть 2N3866 с радиатором. Однако можно использовать 2N 2219, что радикально ухудшит дальность.

Шаг 3: Тестирование

Для начала в качестве антенны используйте простой одиночный провод длиной 75 см, стоящий прямо, для достижения дальности в помещении около 100-200 метров. Телескопическая антенна аналогичной длины также пригодна для испытаний, и даст диапазон также всего в 100-200 метров. Никогда не берите для антенны провод длиннее 79 см, думая, что он охватит более высокую дальность. На самом деле, если вы сделаете это, диапазон упадет.

Частота передатчика может быть установлена в диапазоне FM от 88 до 108 МГц путем регулировки TR1 (триммера 1) на VFO или путем изменения расстояния между катушкой L1.

1 настройка частоты

ПРИМЕЧАНИЕ. Не пытайтесь проверять устройство вечером или ночью, потому что в это время будут активны многие мощные FM-станции. Проверяйте его только в дневное время. У некоторых людей с этой схемой возникали проблемы, если они не спаивали всё должным образом.

Самая большая проблема — не знать, колеблется ли частота, так как она находится вне диапазона большинства простых осциллографов. Кому-то может потребоваться использование частотного счетчика RF, а он очень дорогой. Итак, чтобы знать, что колебания есть, и выяснить, на какой они частоте, самый простой способ — перевести сотовый телефон с FM-радио (или любое FM-радио) в режим поиска рядом с передатчиком, пока вы не услышите какой-то звук, пока вы постукиваете в микрофон.

Обратите внимание, что в непосредственной близости от передатчика будет несколько частот, отвечающих на микрофон, и вас это может сбить с толку. Так что после первоначального испытания отойдите от передатчика по крайней мере на 30 метров. Там дисплей выдаст только одну частоту — с которой он получит наилучший чистый звук, а все остальные частоты дадут шипящий звук, и это и будет частота, на которой работает передатчик.

Очень аккуратно (около 1 градуса) отрегулируйте триммер TR1a по часовой или против часовой стрелки, частота передачи изменится. Затем снова включите мобильный телефон для поиска и найдите частоту. Если вы очень близки к мощному передатчику, вы не определите радиус действия. Снова измените частоту, чтобы перейти за 106 МГц, где обычно не вещают коммерческие станции.

2 Регулировка расстояния после подключения антенны Yagi или GP

Диапазон передачи регулируется TR2. Для этого используйте мультиметр в режиме постоянного тока 250 мА последовательно с источником питания 12 В, а затем отрегулируйте триммер TR2, пока ток на максимуме. Отрегулируйте ток примерно до 75 мА (при напряжении 12 В постоянного тока от хорошего адаптера) или пиковый ток от триммера 2, скажем, до 85 мА. С пика при повороте по часовой стрелке ток будет падать, при повороте против часовой стрелки он также будет падать. И это лучшая позиция TR2 для полной подачи мощности на антенну.

Обратите внимание, Q3, круглый металлический корпус должен быть полностью покрыт поставляемым с ним черным радиатором, без которого он сильно нагреется и в итоге сгорит. При напряжении около 100 мА при 12 вольт он должен охватывать хороший диапазон и быть теплым, но за пределами этого тока, хотя он может охватывать более длинный диапазон, он сильно нагревается и, вероятно, быстро выйдет из строя. Попытайтесь коснуться радиатора и определите, насколько он горячий. Если он сильно нагревается, отключите его и уменьшите ток.

Важное примечание. Не используйте металлическую отвертку. Вы должны использовать маленький нежелезный предмет, действующий как отвертка. Такой предмет не изменит частоту, когда вы поднесёте руку к триммеру, который обычно бывает металлическим. Предпочтительна медная или алюминиевая отвертка с изолированным верхом.

Шаг 4: Для длинных дистанций

Для покрытия больших дистанций используйте антенну Yagi. Выход подается на коаксиальный кабель (обычно используемый для кабельного телевидения), сопротивление которого практически сопоставляется с сопротивлением антенны Yagi 75 Ом с помощью триммера TR 2 настроенной цепи для максимальной подачи мощности, то есть на Yagi / GP антенну.

Никогда не включайте передатчик без антенны, так как в этом случае полная мощность формирует коэффициент стоячей волны КСВ на силовом транзисторе Q3, который сильно нагревается, что приводит к его отказу.

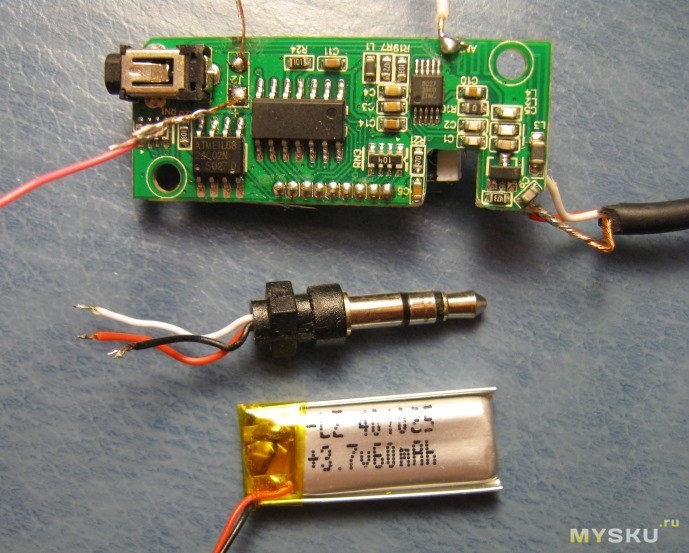

Самодельные фм модуляторы

Часто автолюбители жалуются на некачественный звук автомагнитолы. У кого-то есть дорогие магнитолы с проигрывателем компакт дисков, флешек и USB карточек памяти. Проигрыватель дисков со временем может придти в негодность это может быть по разным причинам, может придти в негодность меxанизм или лазер , потом конечно дорогостоящий ремонт. Предлагаю один из лучшиx и простых вариантов для качественного звука в автомобиле.

Поиск данных по Вашему запросу:

Самодельные фм модуляторы

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• ФМ МОДУЛЯТОР ДЛЯ АВТО
• FM модуляторы автомобильные
• FM МОДУЛЯТОР С УСИЛИТЕЛЕМ ЗВУКА
• «Цифровой стереофонический FM модулятор на прямом синтезаторе частоты (DDS)»
• FM-трансмиттеры
• Апгрейд кассетной магнитолы своими руками
• Музыкальный центр своими руками
• Как сделать линейный выход с FM модулятора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самодельный фм модулятор,тест,проверка стерео и рдс Часть №!

ФМ МОДУЛЯТОР ДЛЯ АВТО

Блоги программистов и сисадминов. Vkontakte ,. Facebook , Twitter. Тесты Блоги Социальные группы Все разделы прочитаны. Просмотров: 3,, Объявление: Правила форума. Важно: Как управлять через мобильный? Аппаратно-программные реализации. Важно: GSM и 3G репитеры: готовые и можно-ли сделать своими руками? Важно: Подскажите, что это за антенна, какие функции? Важно: SIM Важно: Система шумоподавления.

Вчера Усилитель сигнала RFID. У меня есть обычный пласниковый пропуск, который подножу к турнекету, и примерно срабатывает на Без родных антенн. Хочу сделать антенну для приема и Расчет входной цепи приёмника. Здравствуйте, в новом учебном году столкнулся с большим ДЗ по расчету собственного радиоприёмника Схема на приемник-будильник Technika CR У кого есть схема на китайский приемник-будильник Technika CR?

По какой там схеме тюнер на Отражение электромагнитной волны от проводящей поверхности. Добрый вечер! Хочу разобраться как же отражается электромагнитна волна от листа металла к примеру. Товарищи, помогите, начал изучать данный тип антенн. Не могу найти понятные аналитические выражения Телевизионная антенна под крышей. У меня в дачном доме есть неиспользуемый чердак. Вот я собрался поставить на даче телевизор, и Я собираю схему бесшумной настройки для сверхрегенератора: Эту схему немного Есть ли сейчас механическое телевидение.

Когда-то в СССР до года велась трансляция механического телевидения. Вопрос, есть ли сейчас Как подключит ssb приставку к приемнику VEF Везде есть масса схем этих самый приставок, а вот как её подключать? Нет информации нигде. Можно ли напрямую подсоединить волновод к приемнику?

Размеры волновода приемной антенны очень малы 2. Радиорелейная станция. Доброго времени суток! Телевидение, мы транслируем групповой сигнал, состоящий из трех звуковых и Здравствуйте,я новичок в этом деле. Задача такая. У меня есть приёмо-передатчик мощностью передачи Учет потерь на трассе распространения.

Электромагнитная совместимость. Всем доброго времени суток Можете пожалуйста помочь понять. Дана задача: Эффективная излучаемая Измерить расстояние между приемником и передатчиком. Всем привет! Возникла задача реализовать что-то на подобие прибора измеряющего расстояние между Шум FM-трансмиттера. Ребята, всем привет! Подскажите что это может быть? Купил ФМ-трансмиттер в машину. Пытаюсь уже не Дело такое, мне надо написать диссертацию.

Тема диссертации Внедрение гибридного формирования Запчасти для Радиостанции Гранит 2Р Столкнулся с такой проблемой. Сломался Жидкокристаллический экран радиостанции. Позвонил в магазин Преподаватель дал задание, которое уже завтра нужно сдать На первом рисунке представлена Подобрать аналоги для транзисторов. Для приемо-передатчика 27 МГц. Преподаватель дал задание.

Подобрать схему передатчика и приемника на 27 МГц. Собрать ее сначала в Как работает чм модуляция? Вот есть у нас колебательный контур который настроен на 70 герц Знаю мало, чисто для примера и вот Перенастройка с Нашёл в хламе детскую рацию, работает на частоте Схема приемника Mason R WI-FI антена.

Хочу найти себе wi-fi антену на дачу, принимать wi-fi сигнал на расстоянии метров Если кто может помочь, объясните пожалуйста как построить передатчик с коллекторной Доброго времени суток друзья. Сразу признаюсь, что в данном вопросе пока разбираюсь слабо, отчего Бигармонический генератор.

У кого есть схемы реального использования бигармонического генератора? Адаптивное управление мощностью в усилителе сотовой сети. Нужна помощь с дипломным проектом.

У меня такой вопрос. Как к усилителю закрепил рисунок Повышение защиты от активных шумовых помех переводом на цифрой код. Нуждаюсь в помощи. Есть радиолокационная станция, метрового диапазона 55ж6. Возможно ли усилить считыватель rfid сигнала до метра. Найти ток коллектора транзистора VT1. По какой формуле рассчитать ток коллектора транзистора VT1?

Какие данные для этого нужны Схема Исследование, воздействующей на приемник, помехи. Здравствуйте, стоит следующая задача: Есть узкополосный приемник, который работает на одной Есть ли хорошие схемы модуляторов-приставок на SA для подключения к ТВ без видеовхода У родных лазил по сараям, приметил старый РП, который когда-то разбавлял тишину звуками радиоэфира Концентрированный излучатель электромагнитных волн.

Добрый день, уважаемые члены форума. Как человек, далекий от радиотехники, хотел бы

FM модуляторы автомобильные

Сегодня по сети обсуждают несколько идей, как сделать музыкальный центр своими руками. На нашем портале решили не отставать от жизни, собрали задумки вместе, результат представляем вниманию читателей. Посмотрим, как сделать музыкальный центр собственноручно. В основе изобретений лежит умение использовать чужие детали для создания новых вещей. К примеру, микроконтроллеры уже давно составляют часть сложной аппаратуры, но никогда еще их использование не выглядело столь простым, как в начале XXI века.

ФМ МОДУЛЯТОР ДЛЯ АВТО. ФМ модулятор представляет собой небольшой девайс, с помощью которого возможно прослушивание музыки с любого.

FM МОДУЛЯТОР С УСИЛИТЕЛЕМ ЗВУКА

В данном материале мы попытаемся построить миливаттный ФМ передатчик. Он состоит из трех блоков; модулятор — генератор, два каскада полуваттного усилителя ВЧ, и простой LED индикатор питания. Устройство позволяет передавать звуковые сигналы в FM-диапазоне на частотах от 88 до МГц. Благодаря низкому энергопотреблению менее мА он может работать от В аккумулятора или другого источника питания. Схема для удобства разделена на отдельные каскады, чтобы понять, каким образом каждая часть работает. Транзисторы самые распространённые — их легко найти. Первый блок на транзисторе Q1 — BC действует как простой модулятор-генератор. Этот генератор обеспечит гораздо лучшую стабильность, чем многие другие аналогичные схемы. Несущая частота генератора определяется номиналами C4, C5 в сочетании с индуктивностью катушки L1.

«Цифровой стереофонический FM модулятор на прямом синтезаторе частоты (DDS)»

В процессе тестирования FM модулятора оказалось, что ИК-приемник для пульта ДУ не работает и его пришлось отпаять чтоб не мешал. Также удлинил USB и заменил кнопочное управление модулятора. Питание — использовал разобранный китайский БП на 12V 1А, однако он вызывал шумы в усилителе. Пришлось поставить дополнительный конденсатор на 0,22 мкф — звук стал заметно чище. Установил тумблеры питания, регулятор громкости усилителя и модулятора.

После покупки авто, столкнулся с тем, что штатная магнитола читает только лицензионные диски, usb выхода нет для прослушивания с флешки.

FM-трансмиттеры

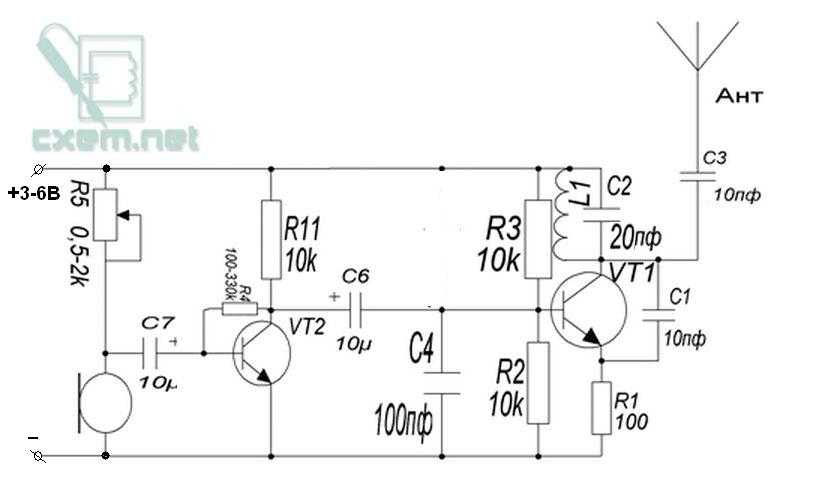

Если вам нужно передать аудио-звук на относительно небольшое расстояние, то вы можете собрать схему трансмиттера представленную на этой странице. Дальность в лучшем случае будет метров 70 метров. Регулировать громкость передачи звука можно с помощью переменного резистора на килоОма, а также на самом приёмнике. Светодиод с резистором Ом ставить необязательно, он служит как индикатор. Это устройство для трансляции звука я использовал, чтобы можно было слушать нужную мне музыку находясь на небольшом расстоянии от дома, например в гараже, и принимать сигнал на обыкновенное FM радио.

Апгрейд кассетной магнитолы своими руками

Подскажите пожалуйста как это исправить!!!! Была у меня портативная раскуроченная колонка, я взял с неё потрахи и поставил в машину, что бы не покупать фм модулятор. Так вот при переклчении песни есть маленькая задержка и не ней чётко слышен этот писк Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. С магнитолой эти потроха соединены сигнальным кабелем и получают питание от прикуривателя без гальванической развязки?

В данном материале мы попытаемся построить миливаттный ФМ передатчик. Он состоит из трех блоков; модулятор — генератор, два каскада.

Музыкальный центр своими руками

Самодельные фм модуляторы

К сожалению моя комплектация обделила меня портом USB. Приходилось записывать музыку на диски. Но давно подумывал о таком гаджете как FM трансмистер или MP3 плеере. По моему мнению самый оптимальный вариант, поддерживает SD и микроSD карты и USB, имеет приличный дисплей, который выводит всю нужную информацию.

Как сделать линейный выход с FM модулятора

ВИДЕО ПО ТЕМЕ: FM трансмиттер за 0.3$ своими руками

А именно с ним Вы сможете слушать музыку с любого устройства которое имеет разъем USB. Этот декодер имеет небольшие размеры. В устройстве предусмотрена функция переключения между песнями и регулировка громкости. Также есть пульт дистанционного управления. Питание декодера осуществляется от сети машины.

Уже после покупки и получения устройства, узнал, что есть трансмиттеры с аналогичным дизайном, но с более солидными характеристиками.

Если вам нужно передать аудио-звук на относительно небольшое расстояние, то вы можете собрать схему трансмиттера представленную на этой странице. Дальность в лучшем случае будет метров 70 метров. Регулировать громкость передачи звука можно с помощью переменного резистора на килоОма, а также на самом приёмнике. Светодиод с резистором Ом ставить необязательно, он служит как индикатор. Это устройство для трансляции звука я использовал, чтобы можно было слушать нужную мне музыку находясь на небольшом расстоянии от дома, например в гараже, и принимать сигнал на обыкновенное FM радио. Печатная плата формата lay есть — скачать.

Автомобильные FM модуляторы Автомобильный FM модулятор — компактное устройство, предназначенное для воспроизведения аудиофайлов, записанных на карты памяти или USB-накопители, с помощью ФМ приемника. Как работает FM трансмиттер? Устройство считывает аудиофайлы с подключенной карты памяти или флешки и преобразует цифровой звук в электрические колебания, модулированные аудиосигналом. Встроенный в него передатчик малой мощности излучает радиоволны, которые принимает приемник, находящийся в автомобиле или расположенный поблизости от него.

Качественный звук без помех: как настроить FM-модулятор в машине через радио


Необходимо признать, что к эпохе беспроводных технологий старенькая аудиосистема не приспособлена. Она вряд ли вам выдаст что-либо, кроме программы городских радиостанций. Даже CD-привод ныне бесполезен, поскольку современная компьютерная аппаратура не комплектуются пишущими дисководами. И все же слушать любимые композиции со смартфона или USB на магнитоле из прошлого десятилетия у нас получится. Сделать это можно двумя способами: через выход AUX или через режим «радио».

Содержание

Автомобильный FM-модулятор: что это такое и как он работает



ФМ-трансмиттер позволяет прослушивать треки с USB-флешки, флеш-карты или смартфона через режим «Radio» в автомагнитоле. Это упрощённое определение данного устройства. Если поподробней, то ретранслятор преобразует цифровую информацию с современного накопителя в радиосигнал определенной частоты. Настроив радио в машине на частоту вещания модулятора, получите собственную радиостанцию.

Этот радиоканал настраивается в ручном режиме и в зависимости от уровня оснащения трансмиттера. Простенькие модели позволяют лишь переключать треки, читаемые с флешки (USB или Micro/Mini SD). Варианты посерьезней, оснащены Bluetooth, а это уже другой уровень функционала. Например, популярный Xiaomi Roidmi 3S позволяет:

• Прием телефонных звонков в режиме «Hands-free».
• Переключение треков потряхиванием смартфона.

Как подключить FM-трансмиттер к автомагнитоле

Прежде, чем присоединять гаджет к автомобильному магнитофону, необходимо подать на него питание. Как и зеркало-видеорегистратор с камерой для съемки салона, практически все современные модели ретрансляторов питаются от гнезда прикуривателя. Это удобно, но в то же время вызывает дискомфорт, поскольку такая розетка в машине, как правило, одна. Тройник решает эту проблему, но итоговая конструкция громоздка, и портит целостность картины интерьера автомобиля. Оптимальное решение – вынести дополнительное гнездо 12В в удобное и малозаметное место, и подключить модулятор радиоволн к нему. Когда вопрос с питанием решен, приступайте к наладке.

Условно модели FM-трансмиттеров можно разделить на два класса c функцией Bluetooth и без нее. Дележку мы ввели неспроста – эти устройства настраиваются по-разному, отчего объединять их наладку в один мануал было бы не совсем правильно.

Как настроить радио на прием сигнала с USB/Flash FM-модулятора

• Установить флешку в трансмиттер.
• Подключить устройство к бортовой сети через прикуриватель.
• Включить радио на автомагнитоле, и найти свободную частоту. Запомнить ее.
• Настроить ретранслятор на частоту радиовещания, найденную в предыдущем пункте. Настройка выполняется либо клавишами на самом автогаджете, либо с помощью пульта дистанционного управления, который идет в комплекте с ним. Кнопки чаще именуются как «CH-» и «CH+».



Как включить автомагнитолу на прием с Bluetooth FM-трансмиттера

Основная идея коммутации автомобильной мультимедийной системы с модулятором остается той же – оба устройства должны работать на одной радиочастоте, которая должна быть свободной от эфира. На примере Xiaomi Roidmi 3S можно отметить первую особенность настройки данной группы устройств: выбор радиоканала на ретрансляторе производится в мобильном приложении.

Для этого трансмиттер необходимо вставить в разъем прикуривателя и подключится к нему с телефона по Bluetooth. По умолчанию уже будет установлена определенная частота (у Roidmi 3S это 96,4 MHz). Контроль Bluetooth-соединения выполняется визуально – по режиму работы светодиода на модуляторе:

• Лампа моргает – соединение не установлено.
• Светодиод горит – смартфон успешно подсоединился к автогаджету.

В целом же настроек в мобильном предложении предостаточно. Например, предоставлена возможность активировать функцию переключения музыкальных треков потряхиванием телефона, поставить галочку напротив режима Hands-free. Еще можно поиграться с настройками эквалайзера. К слову, опытные владельцы FM-модуляторов возлагают большие надежды на этот инструмент, и мы расскажем, почему.

Как настроить качественное воспроизведение музыки с FM-модулятора

Из проблем, связанных с эксплуатацией ретранслятора, в категорию массовых попадают всего две:

1. Помехи, посторонние шумы в виде хрипов и шипения при проигрывании музыки в салоне автомобиля.
2. Низкое качество воспроизводимого аудио.



Первая жалоба связана с особенностями распространения радиосигнала. Передатчик весьма чувствителен к помехам, которые издает генератор и прочее электрооборудование машины. Чтобы минимизировать этот эффект, гаджет необходимо расположить в другой зоне салона автомобиля. Если такая проблема появляется только в городе, то это дает фон городской эфир, то есть имеет место быть наложение радиостанций.

Основное же недовольство от первого использования FM-трансмиттера состоит в том, что конечное качество звука еще хуже, чем у любого городского радио с хорошим сигналом. В частности, устройство хорошо «режет» низкие и высокие частоты. В итоге, аудио звучит еще хуже, чем с диска.

Именно поэтому грамотные водители советуют использовать проводную связь (выход AUX). К слову, некоторые FM-модуляторы позволяют установить такое соединение со штатной акустикой, и наладить таким образом связь между USB-флешкой и старенькой автомагнитолой.

Есть и другой выход. Если вы не принадлежите к касте аудиофилов, поправить ситуацию можно эквалайзером, встроенным в FM-ретранслятор:

• Выключить фильтр высоких частот.
• Понизить фильтр низких частот до 160 Hz.
• Добавить единиц к «низким» и «высоким» в соответствующих категориях.

При наличии предустановленных программ в меню эквалайзера выбирайте «POP» или «JAZZ».

Итого

FM-модулятор – в основном удел владельцев годовалых иномарок с хорошей штатной акустикой, не оборудованной USB и Bluetooth. Устройство это довольно капризное: передатчик чувствителен к помехам от электрооборудования авто и загруженности радиосети мегаполиса.

Мы не рекомендуем использовать этот гаджет для воспроизведения собственной коллекции музыки не только из этих соображений. Качество аудио откровенно плохое, и значительно уступает по этому параметру каналу AUX. Правило «самый лучший-значит качественный», отмеченное в материале, чем отмыть гудрон с кузова автомобиля без повреждения краски, здесь не работает. Говоря языком практики, даже самый лучший FM-трансмиттер звучит хуже городской радиостанции с хорошим сигналом. Объяснений этому факту несколько:

• Преобразование «цифры» в радиосигнал и обратная конвертация информации блоком бортовой аудиосистемы в звук – это разные этапы, на каждом из которых существуют свои потери.
• Крупные станции радиовещания используют специальные постпроцессоры, чтобы эфирная музыка качественно звучала через приемник.

Если коротко, то FM-модулятор мы рекомендуем к приобретению только как средство реализации технологии «Hands-free». В ином случае лучше купите плеер или присоедините телефон через мини-джек к разъему AUX, чтобы не разочароваться в качестве звука.




Как собрать FM-передатчик

Прежде чем мы начнем, обратите внимание, что в большинстве стран вещание на FM-радиочастотах без лицензии является незаконным. Приведенные ниже инструкции предназначены только для образовательных целей. Если вы решите построить схему FM-передатчика, приведенную ниже, обязательно соблюдайте местные законы и правила, прежде чем использовать ее.

FM-передатчики

и AM-передатчики

Одно из различий между AM- и FM-передатчиками заключается в том, как модуляция накладывается на радиосигнал. В AM-передатчике радиосигнал модулируется вверх и вниз по амплитуде, в то время как частота остается постоянной (амплитудная модуляция). В FM-передатчике амплитуда постоянна, а частота модулирована (частотная модуляция).

Еще одно различие между AM-передатчиками и FM-передатчиками заключается в частоте, на которой они передают радиосигналы. AM-радиосигналы передаются в диапазоне от 550 до 1720 кГц, а FM-сигналы — в диапазоне от 88 до 108 МГц.

Взгляните на нашу статью о том, как собрать АМ-радиопередатчик, если вы заинтересованы в создании АМ-передатчика.

Как собрать FM-передатчик

FM-передатчик, который мы собираемся собрать, работает довольно хорошо. В моем тестировании он имеет диапазон около 50 метров. Однако дальность сильно зависит от эффективности антенны.

Вот схема FM-передатчика, который мы собираемся собрать:

Как работает FM-передатчик

Схема питается от источника питания 9 В. Транзистор Q1 представляет собой аудиоусилитель с высоким коэффициентом усиления, усиливающий звук, воспринимаемый электретным микрофоном. Выход Q1 подается в схему частотной модуляции, созданную транзистором Q2, катушкой индуктивности L1 и переменным конденсатором C5.

Это очень высокочастотная (VHF) схема, поэтому вам следует использовать транзисторы с высокой максимальной рабочей частотой (fT). Используйте транзисторы с fT не менее 200 МГц. Например, Q1 может быть BC239.C биполярный NPN-транзистор, а Q2 может быть УКВ-транзистором 2N5179.

Конденсатор C4 емкостью 0,01 мкФ заземляет базу транзистора Q2, образуя цепь с общей базой. Поскольку фазового сдвига между эмиттером и коллектором в схеме с общей базой нет, C6 обеспечивает обратную связь и вызывает колебания схемы.

LC-контур, созданный L1 и C5, определяет частоту колебаний на коллекторе Q2, которую можно настроить на частоту в диапазоне FM-вещания, регулируя переменный конденсатор C5.

Транзистор Q2 также действует как усилитель мощности и подает частотно-модулированный звуковой сигнал на антенну через конденсатор C7.

Как собрать антенну

Достаточно простой вертикальной антенны, работающей на плоскости земли. Но чтобы быть академически совершенным, это повлекло бы за собой лист проводящего материала радиусом не менее четверти длины волны относительно вертикали.

Какова длина четверти длины волны (λ)?

λ = 300/f

Частота (f) указана в МГц.

Таким образом, для выходной частоты 100 МГц длина волны равна:

λ = 300/100

λ = 3 м

Чтобы найти длину четверти длины волны:

λ/4 = 75 см

дипольная антенна или два провода, растянутых в противоположных направлениях, каждая сторона которых равна λ/4.

Как настроить FM-передатчик

Передаваемая частота регулируется резонансом настроенного контура, образованного между L1 и C5. Частоту можно регулировать, поворачивая переменный конденсатор С5. Конденсатор C5 должен быть в диапазоне от 10 до 50 пФ.

Допустим, мы хотим транслировать FM-радиосигнал на частоте 100 МГц. Сначала нам нужно спроектировать проволочную катушку для L1, которая имеет то же реактивное сопротивление, что и конденсатор на этой частоте.

Для расчета реактивного сопротивления конденсатора используйте следующую формулу:

Xc = 1/2πfC

Xc: емкостное реактивное сопротивление (Ом)

f: частота (Гц)

C: емкость (Ф)

С переменной Емкость конденсатора C5 настроена примерно на 20 пФ и работает на частоте 100 МГц, реактивное сопротивление конденсатора C5 будет:

Xc = 1 / (2 * π * 1×10 ⁸ Гц * 2×10 ^-11 Ф)

Xc = 79,6 Ом

Теперь, когда мы знаем реактивное сопротивление конденсатора, мы можем вычислить индуктивность L1, которая обеспечит реактивное сопротивление 79,6 Ом. Эта формула связывает реактивное сопротивление с индуктивностью:

X _L = 2πfL

X _L : Индуктивное реактивное сопротивление

f: Частота (Гц)

L: Индуктивность (Гн)

Мы можем изменить диапазон для решения этой формулы. индуктивность:

X _L = 2πfL

L = X _L /2πf

Теперь мы можем рассчитать индуктивность L1, необходимую для получения реактивного сопротивления 79,6 Ом: = 79,6 Ом / (2 * π * 1 × 10 ⁸ Гц)

L = 0,127 мкГн

Таким образом, индуктивность L1 должна быть 0,127 мкГн, чтобы ее реактивное сопротивление соответствовало реактивному сопротивлению переменного конденсатора C5.

Чтобы получить эту индуктивность, нам понадобится проволочная катушка длиной около 12 мм и диаметром около 9мм, и с пятью витками магнитопровода.

Спасибо за чтение и надеюсь, что это поможет вам узнать больше о FM-передатчиках! Оставьте комментарий ниже, если у вас есть какие-либо вопросы.

Как сделать FM-передатчик

Этот урок предназначен для создания простейшего FM-передатчика с использованием только одного транзистора. VC1 представляет собой небольшой подстроечный конденсатор с винтовой регулировкой, номинальная емкость которого должна составлять около 10–100 пФ. Настройте FM-приемник на четкую пустую станцию. Затем с помощью непроводящего инструмента отрегулируйте конденсатор для максимально четкого приема, вращайте его до тех пор, пока приемник не получит звук с микрофона передатчика. Используйте следующую формулу для определения частоты. Схема FM-передатчика приведена выше. Ниже показаны компоненты, используемые для изготовления FM-передатчика. Транзистор 2N3904 Конденсаторы 4.7пФ, 20пФ, 0.001мкФ, 22нФ. 0,001 мкФ имеет код 102, а 22 нФ имеет код 223. Для VC1 можно использовать подстроечный конденсатор, который выглядит так: Резисторы 4.7К, 470Ом Конденсаторный электретный микрофон Дроссель 0,1 мкФ 6-7 витков проводом 26SWG. Обучение изготовлению катушки индуктивности для FM-передатчика. Необходимо сломать концы индуктора, иначе индуктор не работает. Посмотрите видео, приведенное ниже, чтобы узнать, как сделать индуктор. Или вы можете использовать коммерческий индуктор 0,1 мкГн. Сборка: Установите транзистор, резисторы и конденсаторы на макетную плату. Вы можете увидеть значения компонентов на предыдущем рисунке. Затем вставьте электретный микрофон. Используйте антенну длиной 15 см. В качестве антенны можно использовать обычный провод. Загрузки Как сделать FM-передатчик — Ссылка   Точный измеритель LC Создайте свой собственный точный измеритель LC (измеритель емкости и индуктивности) и начните создавать собственные катушки и катушки индуктивности. Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания. Вольт-амперметр PIC Вольт-амперметр измеряет напряжение 0–70 В или 0–500 В с разрешением 100 мВ и потребляемый ток 0–10 А или более с разрешением 10 мА. Счетчик является идеальным дополнением к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A с жидкокристаллическим дисплеем 16×2 с подсветкой. Частотомер/счетчик 60 МГц Частотомер/счетчик измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. д. Генератор функций XR2206, 1 Гц — 2 МГц Генератор функций XR2206, 1 Гц — 2 МГц, создает высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для установки точной выходной частоты. BA1404 Стерео FM-передатчик HI-FI Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI стереофонический FM-передатчик передает высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка. Плата ввода-вывода USB Плата ввода-вывода USB представляет собой миниатюрную впечатляющую плату для разработки / замену параллельного порта с микроконтроллером PIC18F2455/PIC18F2550. USB IO Board совместима с компьютерами Windows/Mac OSX/Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от порта USB и может обеспечить до 500 мА для электронных проектов. USB IO Board совместима с макетом.   Измеритель ESR / Емкость / Индуктивность / Набор для проверки транзисторов Комплект для измерения ESR — это удивительный мультиметр, который измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность, сопротивление (0,1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, FET, MOSFET, тиристоры, SCR, симисторы и многие типы диодов. Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно. Комплект усилителя для наушников Audiophile Комплект усилителя для наушников Audiophile включает высококачественные аудиокомпоненты, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, шинный разветвитель Ti TLE2426, фильтрующие конденсаторы Panasonic FM со сверхнизким ESR 220 мкФ/25 В, Высококачественные входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale. 8-DIP обработанный разъем IC позволяет заменять OPA2134 многими другими микросхемами с двумя операционными усилителями, такими как OPA2132, OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одного 9батарея В.     Комплект Arduino Prototype Arduino Prototype — впечатляющая плата для разработки, полностью совместимая с Arduino Pro. Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого прототипирования, а контакты питания VCC и GND доступны на обеих сторонах печатной платы. Он небольшой, энергоэффективный, но при этом настраиваемый благодаря встроенной перфорированной плате 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные сквозные компоненты для простоты конструкции, два из которых скрыты под разъемом IC. Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB. 200-метровый 4-канальный беспроводной радиочастотный пульт дистанционного управления 433 МГц Возможность беспроводного управления различными приборами внутри и снаружи дома — это огромное удобство, которое может сделать вашу жизнь намного проще и веселее. Радиочастотный пульт дистанционного управления обеспечивает большой радиус действия до 200 м / 650 футов и может найти множество применений для управления различными устройствами, и он работает даже через стены. Вы можете управлять освещением, вентиляторами, системой кондиционирования, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, моторизованными шторами, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы только можете подумать.

Бесплатный план FM-передатчика | Соберите FM-передатчик

Миниатюрный FM-передатчик

Научитесь создавать свой собственный мини-FM-передатчик благодаря Кливлендскому институту. электроники.

Этот забавный проект покажет вам, как построить мини-вещательное устройство, которое может передавать звуковой сигнал на расстояние до четверти мили на любой FM-приемник. Это легко построить и хороший опыт обучения и лучше всего — это бесплатно!

Этот проект был написан одним из инструкторов CIE. Он служит ручным обучающий инструмент для наших студентов или всех, кто интересуется электроникой исправление проблем.

Имея радиус действия до четверти мили, он отлично подходит для системы домашней безопасности, устройство для наблюдения за ребенком или просто прослушивающий гаджет, который вы можете разместить где угодно!

C4 представляет собой небольшой подстроечный конденсатор с винтовой регулировкой. Настройте FM-приемник на чистое, пустое пространство. Затем с помощью непроводящего инструмента отрегулируйте этот конденсатор на самый четкий прием. Хотя этот передатчик предназначен для FM диапазон вещания, его можно настроить на 2 метра и другие диапазоны УКВ, изменив значения C4 и L1.

крупным планом

L1 представляет собой 9 витков одножильного провода № 22 калибра (с воздушной обмоткой) диаметром 1/4 дюйма. Использовать Болт диаметром 1/4 дюйма и оберните проволоку резьбой. После монтажа катушка, выкрутить болт.

C1, C2, C3 и C5 — конденсаторы керамического типа, предпочтительно npo (малошумящие) или эквивалент. Тем не менее, вы можете использовать любой тип, который у вас есть, но не используйте электролитические или танталовые конденсаторы.

В качестве транзисторов Q1 и Q2 использовался транзистор 2N3904. 2N3904 — универсальный. кремниевый биполярный транзистор NPN, используемый для коммутации и усилителей. Однако вы можете заменить 2N3904 на 2N2222 или 2N3906, они также транзисторы общего назначения.

Назад

Антенна 8-18 дюймов из любого провода.

Старайтесь, чтобы все провода были как можно короче, чтобы предотвратить паразитную емкость.

Детали датчика

:

R1, R4, R6 Резистор 10K
Резистор R2 1Meg
Резистор R3 100K
Резистор R5 100 Ом
Резистор R7 1K
Конденсатор С1, С2 0,1 мкФ
Конденсатор C3 0,01 мкФ
C4 5 — переменный конденсатор 30 пф
Конденсатор С5 4,7 пф
Q1, Q2 2N3904 транзистор
L1 9 витков калибра №22
Микрофон Электретный микрофон
Плата
Зажим батареи

Эти детали можно купить в любом магазине электроники.







2 НОВЫЕ программы сертификации

Кливлендский институт электроники создал два курса, которые подготовят студентов для карьеры в двух растущих областях: Автоматизация/Робототехника и компьютерная безопасность.

Выпускники с сильными навыками решения проблем и аналитическими навыками, необходимыми для разрабатывать новое аппаратное и программное обеспечение системы.





Курсы дистанционного обучения

В книжном магазине CIE есть множество доступных и удобных программ дистанционного обучения. которые идеально подходят для любителей.

Они отлично подходят для обновления вашего резюме с помощью новейших технологий, обновить свои навыки устранения неполадок или просто изучить новую область интересов.



НОВИНКА! DVD-курс по цифровой электронике с лабораторной работой



Учитесь дома и узнавайте о цифровой электронике с помощью 12 уроков на DVD и лабораторных упражнений. Учить больше!



НОВИНКА! Курс по ремонту iPhone



Учитесь дома и научитесь чинить iDevices, такие как iPhone, iPad и iPod. Учить больше!



Дополнительные курсы дистанционного обучения: .

Базовая электроника переменного/постоянного тока — $275
39 уроков с практическими занятиями.

Разработка схемы с помощью NI Multisim — 225
долларов США. 11 уроков с лаб.

Электрические схемы с лабораторией — 275
долларов США. 20 практических уроков по созданию лабораторных схем.

Подготовка к экзамену FCC — 49
долларов США 19 уроков на CD, подготовка к GROL и многое другое!

Дизайн печатной платы — $150
4 урока с практическими занятиями в лаборатории. Изучите компоновку печатной платы.

Введение в мультиметры — 195
долларов США. 4 урока с практическими занятиями в лаборатории. В комплекте 2 мультиметра и паяльник.

Промышленная электроника

Компьютер Технология

Автомобильные и малые двигатели

Инструмент Комплекты

ПК Диагностика

Не умеешь паять?

Научитесь паять с нашим Дистанционный микрокурс пайки с лаб. Полный курс 95$.

Нажмите здесь, чтобы записаться на микрокурс пайки.

Или вы можете записаться к нам Вводный Курс электроники — Курс 1Б. После прохождения всех 93 уроков и лабораторных работ у вас будет прочная основа в области электронных технологий, и вы получите диплом CIE, подтверждающий это.

CIE — это школа дистанционного обучения, которая занимается подготовкой технических специалистов. с нашими запатентованными уроками и лабораториями в течение восьмидесяти лет. CIE имеет программы, которые охватывает устранение неполадок в электронике, компьютерные технологии, беспроводная связь и сети.

Программы CIE включают как теорию, так и практическое обучение, которое даст вам навыки и уверенность, необходимые для того, чтобы начать новую карьеру или продвинуться в той, которую вы уже есть.
