Общие вопросы монтажа светодиодной ленты

Для работы светодиодных лент, как и для любого электрооборудования, прежде всего, необходим источник энергии. Чаще всего электропитание системы светодиодной подсветки осуществляется от однофазной электросети переменного тока напряжением 220 вольт, т.е. от обычной розетки в нашей квартире. Исключение составляют системы с автономным питанием, например, монтируемые в автомобилях, мотоциклах, воздушных шарах, новогодних костюмах и т.д. и т.п.

Светодиодная лента, используемая в интерьерной подсветке, в рекламных конструкциях и во многих других случаях, обычно требует питания стабилизированным напряжением постоянного тока величиной 12 или 24 вольта. Для понижения, выпрямления и стабилизации сетевого напряжения используются блоки питания. Выходное напряжение и мощность блока питания выбирается при проектировании системы и определяется типом и длиной используемой светодиодной ленты. Более подробно о выборе блоков питания Вы можете прочитать в статье «Подбор блоков питания для светодиодной ленты».

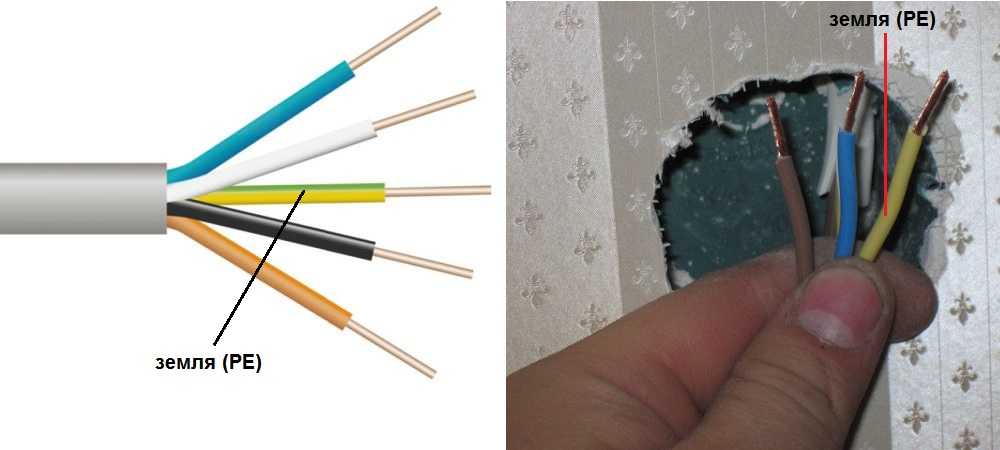

Входные провода блока питания подключаются к сети ~220В. Обычно на блоке питания это — коричневый, синий и желто-зеленый провода (соответственно — фаза, ноль и заземление).

Выходные провода подключаются к светодиодной ленте. Красный или коричневый выходной провод — «плюс», черный или синий — «минус». Цвета проводов на ленте тоже выбраны не случайно. На монохромной ленте (белая или цветная, не меняющая цвет) красный провод — «плюс», черный — «минус». При подключении ленты к блоку питания необходимо соблюдать полярность, т.е. красный провод ленты подключать к красному или коричневому выходному проводу блока питания, черный — к черному или синему выходному. Если Вы хотите управлять яркостью ленты или изменять цвет подсветки, ознакомьтесь, пожалуйста, со статьями «Изменение яркости одноцветных лент» или «Управление многоцветными лентами».

Светодиодная лента обычно производится и продается нами 5-ти метровыми отрезками, намотанными на катушку (также, существуют ленты, намотанные по два пятиметровых отрезка на одной катушке). Резать ленту можно с шагом 2.5, 5 или 10 см в зависимости от типа ленты. Ленту резать допускается только в обозначенных местах — между медными контактными площадками. Обычно 12-ти вольтовая лента режется с шагом 3 светодиода, 24-х вольтовая с шагом 6 светодиодов. Существует также лента, которая режется с шагом в один светодиод.

На обратную поверхность большинства лент нанесён клеевой слой. Исключение составляют некоторые виды влагозащищенных лент. Монтаж ленты осуществляется на чистую, гладкую, ровную, сухую, желательно обезжиренную поверхность. Для монтажа достаточно снять с ленты защитный слой и прижать её к подготовленной поверхности.

Напряжение питания на ленту можно подавать с одной стороны отрезка.

Для использования отрезанных кусков ленты, оставшихся без токоподводящих проводов, необходимо эти провода к ним припаять. Пайка производится к медным «пятачкам» на ленте при помощи стандартного припоя и любого неактивного флюса (флюса, не содержащего кислот в своем составе) или сосновой канифоли. Для быстрого и надежного соединения контакты необходимо аккуратно зачистить, например, острием монтажного ножа. Существуют также разъемы, монтирующиеся непосредственно на ленту, но использование подобных разъемов крайне нежелательно ввиду низкой надежности соединения (возможно пропадание контакта, нагревание и обгорание разъемов). Если Вы не «дружите» с паяльником, мы можем по Вашим размерам подготовить отрезки лент с подпаянными к ним проводами нужной длины.

Категорически не рекомендуется подключать ленты длиной более 5-ти метров друг за другом. При таком включении, через ленту, расположенную ближе к блоку питания, протекает ток, превышающий допустимое значение, что вызывает перегрев ленты. В таком режиме лента долго не проработает. При необходимости подключения к одному блоку ленты длиной более 5-ти метров, блок питания можно расположить в месте соединения лент, а ленты развести в две стороны. Если расположить оборудование таким образом невозможно, то подавать питание на каждую 5-ти метровую ленту необходимо через отдельные провода, проложенные от блока питания к ленте.

При выборе проводов для подключения светодиодной ленты необходимо учитывать, что ток в цепи питания ленты довольно большой. Это обусловлено необходимостью передать относительно высокую мощность при невысоком напряжении питания светодиодов. Подход, используемый обычно при выборе проводов для сети 220 вольт, здесь неприемлем. Так, например, чтобы передать мощность величиной 100 ватт при напряжении питания 220 вольт, необходим ток 0.45 ампера. Чтобы передать такую же мощность при напряжении питания 12 вольт, необходим ток 8.3 ампера, т.е. в 18 раз больше! Также, при выборе провода, кроме максимально допустимого тока, необходимо учитывать и падение напряжения на проводах. Например, понижения напряжения с 220 вольт до 219 никто и не заметит, а снижение напряжения питания ленты на тот же 1 вольт с 12 до 11 вольт уже довольно критично. Чем тоньше и длиннее провод от блока питания до ленты Вы будете использовать, тем меньшее напряжение дойдет до ленты. Пониженное напряжение питания в одноцветной ленте приводит к понижению яркости свечения, а в многоцветной, кроме этого, и к смещению цветового баланса в сторону красного цвета. Может даже возникнуть ситуация, когда конец ленты, при включении белого цвета, светится более розовым, чем её начало. Особенно сильно потери на проводах проявляются при использовании 12-ти вольтовой ленты. Именно поэтому использование 24-х вольтовой ленты всегда более предпочтительно, особенно при больших мощностях. Чтобы уменьшить эти потери, желательно все оборудование размещать как можно ближе к ленте. Если такой возможности нет, необходимо использовать провод достаточного большого сечения. Правильно подобрать сечение провода для Вашей системы поможет статья «Подбор сечения провода для светодиодной подсветки».

Соединения проводов между собой лучше всего выполнять при помощи пайки. Если такой возможности нет, то желательно использовать клеммные соединители, например, соединители фирмы WAGO, зарекомендовавшие себя как удобные и надежные устройства.

Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надёжность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.

Перед включением системы обязательно внимательно проверьте правильность выполненного монтажа. Неправильно смонтированное оборудование может выйти из строя при первом же включении. Поломка оборудования, вызванная ошибками монтажа, не является поводом для его гарантийного ремонта или замены.

Как подключить светодиодную ленту для дома к сети 220В схема. Подключение светодиодной ленты к 220 своими руками.

В этой статье будут рассмотрены различные варианты как подключить светодиодную ленту к бытовой электросети 220 Вольт своими руками. Светодиодные ленты питаются постоянным током с напряжением 12 или 24 Вольта, поэтому их нельзя подключать напрямую в розетку 220V, необходим соответствующий блок питания.

Светодиодная лента, как правило, продается в катушках по 5 метров. Простая схема подключения 5 метров светодиодной ленты к сети 220В будет выглядеть так:

Входные провода блока питания подключаются к сети 220V: коричневый — фаза, синий – ноль, и желто-зеленый — заземление (часто не используется). Выходные провода подключаются к светодиодной ленте. При подключении ленты к блоку питания важно соблюдать полярность: плюс к плюсу, минус к минусу. На шлейфе ленты всегда есть обозначение полярности, провода на катушках с лентой так же маркированы цветом: красный – плюс, черный – минус. Если перепутать полярность – лента работать не будет.

Далее, схемы подключения будут различаться в зависимости от используемых компонентов и количества подключаемой ленты.

Параллельное подключение светодиодной ленты.

При подключении более 5 метров важно помнить: катушки светодиодной ленты подключаются к питанию только параллельно. Последовательное подключение не гарантирует нормальной работы ленты.

Что это значит. Нельзя подключать к концу первой ленты начало второй. При таком подключении, ток для питания второй ленты потечет по токопроводящим дорожкам первой ленты, которые на этот избыточный ток не рассчитаны. Первая лента начнет перегреваться, что значительно сократит срок её службы.

При параллельном подключении, каждый участок ленты подключается к блоку питания независимо от остальных. Для этого достаточно подсоединить каждый участок ленты к блоку питания отдельными проводами.

Есть еще один вариант параллельного подключения светодиодной ленты — протянуть от блока питания одну линию, к которой будут подключаться участки ленты в нужных местах. Схема такого способа подключения будет выглядеть так:

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон. Это необязательное условие, которое поможет избежать некоторых проблем. При использовании мощной светодиодной ленты (14,4W/м и более), по всей длине её участков происходят потери напряжения, которые выражаются в снижающейся яркости свечения ближе к концу участка.

А при использовании многоцветной RGB ленты, могут возникнуть искажения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

Как подключить светодиодную ленту к диммеру.

Диммеры для светодиодных лент питаются от 12/24V и подключаются к цепи между блоком питания и светодиодной лентой. К выходу блока питания подключается вход диммера, затем к выходу диммера подключается светодиодная лента. Важно помнить о соблюдении полярности. Рассмотрим схему, как подключить светодиодную ленту для дома к диммеру:

Мощность диммера должна быть достаточной для подключения необходимого количества ленты. Если же мощность диммера меньше суммарной мощности подключаемой ленты – необходимо использовать усилитель.

Схема подключения светодиодных лент с усилителем.

Мощности диммера для светодиодных лент бывает недостаточно, тогда вместе с диммером используется усилитель. К диммеру подключается лента, суммарной мощностью, не превышающей мощность диммера, затем выход диммера подключается к входу (“Input”) усилителя.

К выходу (“Output”) усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты. Рассмотрим схему подключения светодиодной ленты к усилителю своими руками:

Таким образом, с помощью усилителей можно подключить любое количество ленты к одному диммеру.

Подключение многоцветной светодиодной RGB ленты.

Обязательным условием, при использовании RGB ленты, является наличие RGB контроллера. В отличие от одноцветной ленты, светодиодная лента RGB подключается четырьмя проводами, а не двумя. Это обусловлено спецификой работы такой ленты – в каждом диоде находятся три кристалла разных цветов: красный (R — red), зеленый (G — green) и синий (B — blue). Три провода отвечают за управление соответствующими цветами, четвертый отвечает за питание.

Смешивая эти три цвета в разных пропорциях, можно добиться практически любых оттенков. Таким смешением и занимается RGB контроллер. Провода светодиодной ленты RGB обычно маркированы цветами: красный – R, зеленый – G, синий – B, черный или белый – питание «+». На шлейфе ленты так же всегда имеется маркировка. Четыре провода RGB ленты подключаются к соответствующим разъемам RGB контроллера, контроллер подключается двумя проводами к блоку питания.

Необходимо помнить, что мощность RGB контроллера, как и в случае с диммерами, должна быть достаточной для подключения необходимого количества светодиодной ленты.

Подключение RGB усилителя.

Если мощности RGB контроллера недостаточно для подключения всей необходимой ленты, используется RGB усилитель. Принцип подключения такой же, как и в случае с одноцветным усилителем, но с поправкой на 4 контакта у RGB ленты. К RGB контроллеру подключается светодиодная лента, суммарной мощностью, не превышающей мощность контроллера, затем выход RGB контроллера подключается к входу (“Input”) RGB усилителя.

К выходу (“Output”) RGB усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.

Таким образом, с помощью RGB усилителей можно подключить любое количество RGB ленты к одному RGB контроллеру.

Подключение управляемой ленты SPI.

Для использования управляемой SPI ленты необходим специальный SPI контроллер. На управляемой ленте имеются 4 контакта: DIN+ (сигнал управления), +12V (питание «+»), и два контакта GND (земля, питание «–»). DIN+ , +12V и один GND подключаются к соответствующим выходам SPI контроллера, а +12V и второй GND каждой катушки подключаются к соответствующим выходам блока питания. Следует обратить внимание на стрелки на управляемой ленте – они указывает направление сигнала, порядок подключения таких лент должен соответствовать направлению сигнала.
