Цветная Маркировка Стабилитронов в Стеклянном Корпусе. Плоскостные диоды

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

• UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
• ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
• IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
• IСТ. МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
• IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Цветовая маркировка диодов в системе PRO ELECTRON

Цвет полосы	Тип диода
	1-я широкая полоса	2-я широкая полоса	3-я узкая полоса	4-я узкая полоса
AA	X	0	0
1	1
BA	2	2
S	3	3
T	4	4
V	5	5
W	6	6
7	7
Y	8	8
Z	9	9

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как отличить стеклянный диод от стабилитрона — Мастер Фломастер Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Спрашивайте, я на связи!

Цветовая маркировка smd стабилитронов

• первая полоска обозначает тип устройства;
• вторая – полупроводник;
• третья – что это за прибор, а также, какая у него проводимость;
• четвертая — номер разработки;
• пятая — модификация устройства.

Обозначения работы элемента электросхемы

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Радиолюбители в повседневной практике часто применяют дискретные полупроводниковые элементы — диоды, стабилитроны и стабисторы.

В табл. 11.3 представлены также электрические характеристики высоковольтных (но малой мощности) стабилитронов с напряжением стабилизации 31–96 В. Справочные данные по этим стабилитронам — в конце табл. 11.3.

В табл. П11.4 представлены данные по цветовой маркировке отечественных стабилитронов и стабисторов.

Информация по цветовой маркировке диодов представлена в табл. П11.5.

Маркировка советских диодов. Маркировка диодов и схема обозначений

4 и 5 символ — буквы и цифры, маркирующие — для — допустимое изменение номинального напряжения стабилизации (буква) и напряжение стабилизации в вольтах (цифра):

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Приложение 11 Популярные отечественные диоды, стабилитроны и стабисторы.

Справочные данные. Электронные самоделки Для выпрямительных диодов, у которых анод соединен с корпусом R — максимальная амплитуда обратного напряжения, в Вольтах цифра. Спрашивайте, я на связи!

Маркировка диодов — обозначение диодов на корпусе

SMD маркировка электрических элементов

Принцип нанесения обозначений состоит в зашифрованной передаче сведений о размерах и электрических параметрах чипа. Существует условное деление по количеству выводов и величине корпуса элементов:

Интересно! Современное производство охватывает практически все типы электронных элементов, выпускаемых в формате SMD — резисторы, диоды, индукционные и емкостные компоненты. Важным узлом является стабилитрон SMD, без которого не обходятся блоки питания, контроллеры и прочие ответственные устройства.

Чип конденсаторы

Существуют два основных типа конденсаторов — электролитические (корпус имеет форму цилиндра) и керамические или танталовые (корпус выполнен в виде параллелепипеда). На маркировке электролитов всегда присутствуют значения емкости и напряжения, а на керамических образцах — нет. Минус (катод) электролитов обозначен полоской, расположенной на верхней стороне корпуса.

Маркировка SMD резисторов

Маркировка представлена несколькими знаками — цифрами и буквами. Две первые цифры означают номинал, а третья (и четвертая) — порядок, или количество нолей. Например, число 322 означает 3200 Ом или 3,2 кОм. Иногда используется разделитель R, играющий роль запятой. Так, обозначение 3R2 значит 3,2 кОм. Или 0R32 — 0,32 кОм.

Есть специальные резисторы, выполняющие функции предохранителей или перемычек. У них нулевой номинал сопротивления.

Размеры SMD устройств стандартизированы и связаны с маркировкой. Так, чипы диодов, резисторов или конденсаторов типоразмера 0805 имеют параметры 0,6 × 0,8 × 0,23 дюйма (длина-ширина-высота).

SMD индуктивности

Форма и размеры корпусов дросселей и катушек индуктивности имеют те же величины, что и у резисторов или конденсаторов. Обозначение состоит из 4 цифр. Две первые — длина, другие — ширина чипа, выраженные в десятых долях дюйма. Например, маркировка дросселя 0805 значит, что его длина — 0,08, а ширина — 0,05 дюйма.

SMD диоды и транзисторы

Диодные чипы могут быть выполнены в виде бочонка или параллелепипеда (брикета). Все размеры полностью соответствуют параметрам резисторов, что упрощает разработку печатных плат. Учитывая специфику работы диодов, для которых необходимо соблюдать полярность, на отрицательном выводе или рядом с ним имеется полоска. Она обозначает катод, что позволяет избежать ошибок при монтаже.

Интересно! Количество транзисторов, выпускаемых разными производителями, весьма велико, что вносит немалую путаницу в маркировку. Доходит до того, что один и тот же код относится к несхожим типам транзисторов, выпущенных разными производителями. Для уточнения необходимо располагать документацией на плату.

На поверхности чипа может находиться только код, который не дает полной информации о параметрах детали. Поэтому существуют специальные информационные массивы — datasheet, располагающие сведениями о всех параметрах и возможностях элементов. Если необходимы полные данные о свойствах, которыми обладают транзисторы, datasheet дает возможность получить подробную информацию.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Таблица обозначений и расшифровки цветовой маркировки светодиодов Пример 2N2221A, 2N904 Цветовая маpкиpовка полупpоводниковых диодов по системе JEDEC Цвет полосы Цифра 0 1 2 3 4 5 6 7 8 9 Буква — A B C D E F G H J. Спрашивайте, я на связи!

Маркировка диодов, буквенно-цифровая маркировка диодов, цветовая маркировка диодов

• UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
• ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
• IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
• IСТ. МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
• IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Цветовая маркировка диодов в корпусах SOD-80

Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 — 75V)
Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 — 75V)

Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева.

Стабилитрон принцип работы. основные характеристики и параметры стабилитрона

Содержание

Основные характеристики

При проектировании блоков питания, следует уметь правильно произвести расчет и подобрать по значениям необходимый элемент. Неправильно подобранный стабилитрон сразу выйдет из строя или не будет поддерживать напряжение на необходимом уровне.

Основными характеристиками являются:

• напряжение U_cт. стабилизации;
• номинальный ток стабилизации I_ст., протекающий через стабилитрон;
• допустимая мощность рассеивания;
• температурный коэффициент стабилизации;
• динамическое сопротивление.

Эти характеристики определены заводом-изготовителем и указываются в справочной литературе.

Практическая часть

1) Снятие вольтамперной характеристики

Рисунок 3 Электрическая принципиальная схема для снятия вольт амперной характеристики стабилитрона

Тут приведена полярность для обратной ветви характеристики, для снятия прямой ветви соответственно изменить полярность питания и подключения измерительных приборов.

Соберём схему по рисунку 3. Для снятия вольтамперной характеристики стабилитрона вначале изменяют прямое, а затем обратное напряжение, подводимое к диоду, и следят за изменениями тока в цепи.

Для построения характеристики достаточно снять 5-6 показаний приборов для прямой и 8-10 показаний для обратной ветви характеристики. Особенно тщательно следует снимать характеристику на участке стабилизации, так как здесь в широком диапазоне изменения тока диода напряжение Uст меняется незначительно. Данные наблюдений записывают в таблицу I= f (U)

2) Построение вольтамперной характеристики

График вольтамперной характеристики кремниевого стабилитрона строят по результатам таблицы. Примерный вид вольтамперной характеристики показан на рисунке 4.

Рисунок 4 Примерный вид вольтамперной характеристики

Рисунок 5 Электрическая принципиальная схема для исследования параметрического стабилизатора

Схема для исследования параметрического стабилизатора показана на рисунке 5. Поочередно осуществляется подключение нагрузочных резисторов R2 или R3 с разными сопротивлениями, тем самым изменяется нагрузочный ток.

Порядок выполнения работы

1. Подключить к схеме для исследования параметрического стабилизатора измерительную аппаратуру и источник питания. Подготовить приборы для измерения соответствующих параметров.
2. Рассчитать по известным параметрам схемы коэффициент стабилизации напряжения Кст стабилизатора.
3. Определить экспериментально и записать в таблицу коэффициент стабилизации напряжения при изменениях входного напряжения от 25 до 30 В для обоих нагрузочных резисторов. Для чего установить входное напряжение стабилизатора с точностью до 0,05 В. Затем увеличив входное напряжение до 30 В снова измерить входное напряжение. По результатам измерений, записанных в таблицу,  по формуле (6) определить искомый коэффициент стабилизации, сравнив с расчётами, сделанными в п.2, учитывая, что они могут отличаться на 20-30%.
4. Определить расчётно-экспериментальным путём минимальное и максимальное сопротивление балластного резистора. Для определения сопротивление балластного резистора по формулам (4) необходимо измерить минимальное и максимальное значения нагрузочного тока, определённое при любом входном напряжении от 25 до 30 В. В качестве напряжения Uст принять значение напряжения Uн из таблицы, округляя его до 0,1 долей вольта.
5. Определение коэффициента стабилизации.

Используемый в лабораторной работе стабилитрон Д814Б и резисторы (балластное сопротивление R1 МЛТ-2 510 Ом, нагрузочные резисторы R2 МЛТ-1 1 кОм и R3 МЛТ-0,5 3 кОм) закреплены на плате из одностороннего фольгированного стеклотекстолита.

Первая часть лабораторной работы состоит в снятии прямой и обратной ветвей вольтамперной характеристики стабилитрона

Во второй части на основе стабилитрона собирается простейший параметрический стабилизатор.

Меняя напряжение на входе стабилизатора, можно убедиться, что напряжение на нагрузке (резистор R2 или R3) изменяться практически не будет. Аналогично переключая резисторы R2 или R3 можно удостовериться, что изменение сопротивления нагрузки также не приводит к значительным колебаниям напряжения на ней.

Здесь были использованы сокращения материала в теоретической части, полную версию работы прочитайте тут. Специально для radioskot.ru — Denev

   Обсудить статью СТАБИЛИТРОНЫ

Принцип работы стабилитрона

Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.

Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.

Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.

Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.

Работа схемы стабилизатора

Электрические устройства, которые не чувствительны небольшим перепадам напряжения питания могут обойтись обычным блоком питания. А более капризные приборы уже не смогут работать без стабильного питания, и могут попросту сгореть. Поэтому есть необходимость во вспомогательной схеме выравнивания напряжения на выходе.

Рассмотрим схему работы простого стабилизатора, выравнивающего постоянное напряжение, на транзисторе и стабилитроне, который играет роль основного элемента, определяет, выравнивает напряжение на выходе блока питания.

Перейдем к конкретному рассмотрению электрической схемы обычного стабилизатора для выравнивания постоянного напряжения.

• Имеется трансформатор для понижения напряжения с переменным напряжением на выходе 12 В.
• Такое напряжение поступает на вход схемы, а конкретнее, на диодный выпрямительный мост, а также фильтр, выполненный на конденсаторе.
• Выпрямитель, выполненный на основе диодного моста, преобразует переменный ток в постоянный, однако получается скачкообразная величина напряжения.
• Полупроводниковые диоды должны работать на наибольшей силе тока с резервом 25%. Такой ток может создавать блок питания.
• Обратное напряжение не должно снижаться меньше, чем выходное напряжение.
• Конденсатор, играющий роль своеобразного фильтра, выравнивает эти перепады питания, преобразуя форму напряжения в практически идеальную форму графика. Емкость конденсатора должна находиться в пределах 1-10 тысяч мкФ. Напряжение должно быть тоже выше входной величины.

Нельзя забывать о следующем эффекте, что после электролитического конденсатора (фильтра) и диодного выпрямительного моста переменное напряжение повышается на величину около 18%. А значит, что в результате получается не 12 В на выходе, а около 14,5 В.

Особенности использования стабилитронов

Для использования стабилитронов, особенно российских производителей не желательна работа вне зоны пробоя, что является следствием повышения, со временем, тока утечки. Например, на стабилитрон рассчитанный на U15 В, не рекомендуется подавать отличное от расчетного значение напряжения, по крайней мере необходимо следить за минимальным током стабилизации.

Нежелательно подключать стабилитроны в сеть в качестве предохранителя, последствия для стабилитрона будут плачевны, при превышении значения тока они выйдут из строя. Для защиты лучше всего использовать, в некоторых случаях, специализированные стабилитроны (супрессоры) марки ZY5.6. Установка стабилитрона (диода Зенера) в цепь низковольтного питания крайне нежелательно из того, что туннельный пробой при U обладает отрицательным температурным коэффициентом.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Принцип действия стабилитрона

Принцип работы прибора заключается в подаче на диод через резистор запирающего напряжения, величина которого превышает величину напряжения пробоя самого диода. До того времени, пока не наступил момент совершения пробоя, через стабилитрон идут токи утечки величина, которых очень незначительна, в тоже время сопротивление прибора очень высокое.

В момент совершения пробоя величина тока резко повысится, а значение дифференцированного сопротивления понизится до самых малых величин. Благодаря этому свойству режим пробоя характеризуется стабильным значением напряжения в широких границах обратного тока. Иными словами стабилитрон служит для распределения тока резистора, на который приходится избыток напряжения, а также тока, составляющего полезную нагрузку.

Рис. №1. Вольт-амперная характеристика (ВАХ) стабилитрона. Для работы стабилитрона используются участки ВАХ, на которых при существенных изменениях тока, напряжение практически  не изменяется, что бывает при обратном подключении прибора на участке электрического пробоя.

Рис.№2. Стабилитрон с резистором

Рис. №3. Стабилитрон, состоящий из двух последовательно-встречно подключенных диодов, служит для ограничения напряжения обеих полярностей.

Основа действия прибора строится на двух механизмах – это туннельный пробой и p-n-переход, его называют эффект Зенера и лавинный пробой p-n-перехода.

Проверка мультиметром

Неисправный стабилитрон влияет на напряжение стабилизации источника питания, что сказывается на работоспособности аппаратуры

Поэтому специалисту важно знать, как проверить стабилитрон мультиметром на исправность

Проверка производится аналогично диоду. Если включить мультиметр в режим измерения сопротивления, то при подключении к стабилитрону в прямом направлении (красный щуп к аноду) прибор покажет минимальное сопротивление, а в обратном — бесконечность. Это говорит об исправности полупроводника.

Аналогично выполняется проверка стабилитрона мультиметром в режиме проверки диодов. В этом случае в прямом направлении на экране высветится падение напряжения в районе 400-600 мВ. В обратном либо I, левой части экрана либо .0L, либо какой-то другой знак который говорит о «бесконечности» в измерениях.

На рисунке снизу представлена методика проверки мультиметром.

Аналогичным образом можно проверить стабилитрон, не выпаивая из схемы. Но в этом случае прибор будет всегда показывать сопротивление параллельно подключенных ему элементов, что в некоторых случаях сделает проверку таким образом невозможной.

Однако такая проверка китайским тестером не является полноценной, потому что проверка производится только на пробой, или на обрыв перехода. Для полной проверки необходимо собирать небольшую схему. Пример такой схемы для проверки напряжения стабилитрона вы можете увидеть в видео ниже.

Основные электрические параметры, характеризующие стабилитрон

Рис. №4. Электрические характеристики важные для стабилитрона.

Пояснение главных величин, которые характеризуют стабилитрон:

• Стабилизирующее напряжение – U раб, оно соответствует средней точке в месте стабилизации. Напряжение стабилизации – средняя величина между минимальным и предельно-максимальным значением стабилизируемого напряжения.
• Минимальный ток стабилизации, для этого значения осуществляется лавинный пробой p-n-перехода обратимого действия, он неизменно соответствует минимальному значению стабилизируемого напряжения.
• Максимальный предельно-допустимый ток стабилитрона.
• Ток стабилизации или прямой ток, он определяется, как – Iст.ном = Imax – Imin. (он способен выдержать в течение продолжительного отрезка времени p-n-переход без термического разрушения.
• Температурный коэффициент – величина, которая служит для определения отношения изменяющейся температуры окружающей среды при токе неизменной величины. Для каждого типа стабилитрона свойствен свой коэффициент температуры.
• Дифференциальное сопротивление – величина, которая зависит от приращения стабилизационного напряжения к приращению тока в определенном диапазоне частоты.
• Рассеиваемая мощность – величина мощности, обеспечивающей необходимую надежность и рассеиваемую на стабилитроне.

Что это такое

В литературе дается следующее определение:

Стабилитрон или диод Зенера это прибор, предназначенный для стабилизации напряжения в электрических цепях. Работает при обратном смещении в режиме пробоя. До наступления пробоя имеет высокое сопротивление перехода. Протекающие при этом токи незначительны. Широко используются в электронике и в электротехнике.

Если говорить простыми словами, то стабилитрон предназначен для стабилизации напряжения в электронных схемах. В цепь он включается в обратном направлении. При достижении напряжения, превышающего напряжение стабилизации, происходит обратимый электрический пробой pn-перехода. Как только оно понизится до номинала, пробой прекращается, и стабилитрон закрывается.

На нижеприведенном рисунке представлена графическая схема для чайников, позволяющая понять принцип действия диода Зенера.

Основными преимуществами является невысокая стоимость и небольшие габариты. Промышленность выпускает устройства с напряжением стабилизации о 1,8 — 400 В в металлических, керамических или корпусах из стекла. Это зависит от мощности, на которую рассчитан стабилитрон и других характеристик.

Для стабилизации высоковольтного напряжения от 0,4 до нескольких десятков кВ, применяются стабилитроны тлеющего разряда. Они имеют стеклянный корпус и до появления полупроводниковых приборов применялись в параметрических стабилизаторах.

Аналогичными свойствами обладают приборы, меняющие свое сопротивление в зависимости от приложенного напряжения – это варисторы. Между стабилитроном и варистором разница заключается в том, что последний обладает двунаправленными симметричными характеристиками. А это значит, что в отличие от диодов, он не имеет полярности. Кратко варистор предназначен для обеспечения защиты от перенапряжения электронных схем.

Для предохранения аппаратуры от скачков напряжения применяют супрессоры. Между стабилитроном и супрессором отличия заключаются в том, что первый постепенно изменяет свое внутреннее сопротивление в зависимости от приложенного напряжения. Второй при достижении определенного порога напряжения открывается сразу. Т.е. его внутреннее сопротивление стремится к нулю. Основное назначение супрессоров — защита аппаратуры от скачков питания.

На рисунке ниже представлено условно графическое обозначение (УГО по ГОСТ) полупроводника и его вольт-амперная характеристика.

На рисунке цифрами указан участок 1-2. Он является рабочим и предназначен для стабилизации напряжения в цепях. Если прибор включить в прямом направлении, то он будет работать как обычный диод.

Рекомендуем посмотреть следующий видеоролик, чтобы подробнее изучить принцип действия стабилитрона, обозначение элементов и область их применения.

Схемы включения

Типовая схема простого стабилизатора, состоит из балластного сопротивления R_б и стабилитрона, шунтирующего нагрузку.

В некоторых случаях происходит нарушение стабилизации.

Подача на стабилизатор большого напряжения от источника питания при наличии на выходе фильтрующего конденсатора. Броски тока при его зарядке могут вызвать выход из строя стабилитрона или разрушение резистора Rб.
Отключение нагрузки. При подаче на вход максимального напряжения ток стабилитрона может превысить допустимый, что приведет к его разогреву и разрушению

Здесь важно соблюдать паспортную область безопасной работы.
Сопротивление Rб подбирается небольшим, чтобы при минимально возможной величине напряжения питания и максимально допустимом токе на нагрузке стабилитрон находился в рабочей зоне регулирования.

Для защиты стабилизатора применяются тиристорные схемы защиты или плавкие предохранители.

Резистор R_б рассчитывается по формуле:

R_б = (U_пит — U_ном )(I_ст + I_н).

Ток стабилитрона I_ст выбирается между допустимыми максимальным и минимальным значениями, в зависимости от напряжения на входе U_пит и тока нагрузки I_н.

Маркировка

В зависимости от мощности диода, они выпускаются в различных корпусах. На металлических корпусах большой мощности указывается буквенное обозначение типа прибора.

На нижеприведенных фото представлены приборы советского производства, и как они выглядели.

Сейчас маломощные диоды выпускаются в стеклянных корпусах. Маркировка импортных приборов имеет цветовое обозначение. На корпус наносится маркировка полосами или цветными кольцами.

На нижеприведенном рисунке представлена маркировка SMD-диодов.

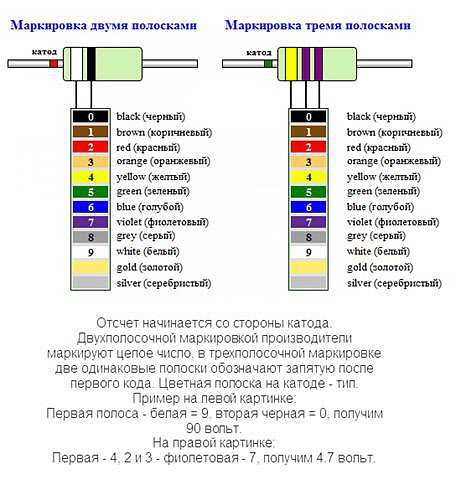

Отечественные диоды в стеклянных корпусах маркируют полосами или кольцами. Определить тип и параметры можно по любому справочнику радиоэлектронных компонентов. Например, зеленая полоса обозначает стабилитрон КС139А, а голубая полоса (или кольцо) указывает на КС133А.

На мощных устройствах в металлических корпусах указывается буквенное обозначение, например, Д816, как показано на фото вверху. Это необходимо для того, чтобы знать, как подобрать аналог.

Материалы по теме:

• Что такое транзистор-тестер
• Как работает резистор
• Как выпаивать радиодетали из плат

Опубликовано:
25. 03.2020
Обновлено: 25.03.2020

Схема для проверки

Рассмотрим еще одну простейшую схему для определения напряжения стабилизации, которая состоит из:

• Регулируемого блока питания. Постоянное напряжение должно изменяться плавно потенциометром от 0 до 50 В (чем выше максимальное напряжение тем больший диапазон элементов вы сможете проверить). Это позволит проверить практически любой маломощный стабилитрон.
• Набор токоограничивающих резисторов. Обычно они имеют номинал 1 Ком, 2,2 Ком и 4,7 Ком, но их может быть и больше. Все зависит от напряжения и тока стабилизации.
• Вольтметр, можно использовать обыкновенный мультиметр.
• Колодка с подпружиненными контактами. Она должна иметь несколько ячеек, чтобы была возможность подключать полупроводники с различными корпусами.

Для проверки подключают стабилитрон по вышеприведенной схеме и постепенно поднимают напряжение на источнике питания от 0. При этом контролируют показания вольтметра. Как только напряжение на элементе перестанет расти, независимо от его увеличения на блоке питания, это и будет стабилизацией по напряжению.

Если на элементе есть маркировка, то полученные при измерении данные сверяют с таблицей в справочнике по параметрам.

Отметим, что стабилитроны могут выпускаться в различном исполнении. Например, КС162 производятся в керамических корпусах, КС133 в стеклянных, Д814 и Д818 в металлических.

Приведем характеристики некоторых распространенных отечественных стабилитронов:

• КС133а напряжение стабилизации равно 3,3 В, выпускаются в стеклянном корпусе;
• КС147а поддерживает напряжение на уровне 4,7 В, корпус стеклянный;
• КС162а– 6,2 В, корпус из керамики;
• КС175а – 7,5 В, имеет керамический корпус;
• КС433а – 3,3 В, выпускают в металлическом корпусе;
• КС515а – 15 В, корпус из металла;
• КС524г – в керамическом корпусе с напряжением 24 В;
• КС531в – 31 В, керамический корпус;
• КС210б – напряжение стабилизации 10 В, корпус из керамики;
• Д814а – 7-8,5 В, в металлическом корпусе;
• Д818б – 9 В, металлический корпус;
• Д817б – 68 В, в корпусе из металла.

Для проверки стабилитрона с большими напряжениями стабилизации применяется другая схема, которая представлена на рисунке снизу.

Проверка производится аналогично описанному способу. Похожие приборы выпускаются китайскими производителями.

Однако, можно собрать простейшую схему для проверки стабилитронов с применением мультиметра. Это хорошо показано на видео далее.

Следует предупредить, что показанную на видео электрическую схему применять не рекомендуется, т.к. она небезопасна и требует соблюдения техники безопасности. В противном случае можно получить травму (в лучшем случае).

Проверка транзистор-тестером

Проверить на работоспособность полупроводниковых элементов можно с помощью универсального тестера радиокомпонентов. Часто его называют транзистор-тестером.

Это универсальный измерительный прибор с цифровым индикатором. С помощью транзистор-тестера можно проверить различные радиодетали. К ним относятся резисторы, конденсаторы, катушки индуктивности. А также и полупроводниковые приборы, транзисторы, тиристоры, диоды, стабилитроны, супрессоры и т.п.

Для проверки работоспособности, зажмите детальку в ZIF-панельке (специальном разъёме с рычагом для зажимания элементов), после чего на дисплее высвечивается схемное обозначение элемента. Однако рассматриваемые в этой статье элементы проверяются как обычные диоды. Поэтому не стоит рассчитывать, что транзистор тестер определит, на какое напряжение стабилитрон. Для этого все равно нужно будет собрать схему типа той, что показана выше или такую как рассмотрим далее.

Рекомендуем посмотреть видео о том, что такое универсальный транзистор-тестер и как им проверять радиоэлектронные компоненты.

Тестер, также как и мультиметр, проверяет целостность р-n перехода и корректно определяет напряжением стабилизации стабилитронов до 4,5 вольт.

При ремонте аппаратуры, рекомендуется элемент стабилизации менять на новый. Не зависимо от наличия исправного p-n перехода. Т.к. высока вероятность, что у диода изменилось напряжение стабилизации или оно может произвольно меняться в процессе работы аппаратуры.

Действие стабилитрона

Следующим этапом работы является работа стабилитрона для стабилизации постоянного напряжения в конструкции стабилизатора. Он является главным функциональным звеном. Нельзя забывать, что стабилитроны могут в определенных пределах выдерживать стабильность на некотором постоянном напряжении при обратном подключении. Если подать напряжение на стабилитрон от нуля до стабильного значения, то оно будет повышаться.

Когда оно дойдет до стабильного уровня, то останется постоянным, с небольшим возрастанием. При этом будет увеличиваться сила тока, проходящего по нему.

В рассматриваемой схеме обычного стабилизатора, у которого выходное напряжение должно быть 12 В, стабилитрон определен для величины напряжения 12,6 В, так как 0,6 В будет являться потерей напряжения на переходе транзистора эмиттер – база. Выходное напряжение на приборе будет именно 12 В. А так как мы устанавливаем стабилитрон на величину 13 В, на выходе блока получится примерно 12,4 вольта.

Стабилитрон требует ограничения тока, предохраняющего его от излишнего нагревания. Судя по схеме, эту функцию осуществляет сопротивление R1. Оно включено по последовательной схеме со стабилитроном VD2. Другой конденсатор, выполняющий функцию фильтра, подключен параллельно стабилитрону. Он должен выравнивать возникающие импульсы напряжения. Хотя можно вполне обойтись и без него.

На схеме изображен транзистор VТ1, подключенный с общим коллектором. Такие схемы характеризуются значительным усилением тока, однако при этом по напряжению усиления нет. Отсюда следует, что на выходе транзистора образуется постоянное напряжение, имеющееся на входе. Так как эмиттерный переход забирает на себя 0,6 В, то на выходе транзистора получается всего 12,4 В.

Для того, чтобы транзистор стал открываться, необходим резистор для образования смещения. Такую функцию выполняет сопротивление R1. Если изменять его величину, то можно изменять выходной ток транзистора, а, следовательно, и выходной ток стабилизатора. В качестве эксперимента можно вместо резистора R1 подключить переменный резистор на 47 кОм. Регулируя его можно изменять выходную силу тока блока питания.

В конце схемы стабилизатора напряжения подключен еще один маленький конденсатор электролитического типа С3, который выравнивает импульсы напряжения на выходе стабилизированного устройства. К нему припаян по параллельной схеме резистор R2, который замыкает эмиттер VТ1 на отрицательный полюс схемы.

Способы подключения

Существует несколько стандартных вариантов подключения диода в электрическую цепь. Все они используются в определённых схемах и позволяют достичь требуемого результата.

Прямой вариант

Этот способ включения диода в электрическую цепь называют наиболее простым и часто используемым. В его основе лежит подсоединение положительного полюса к области p-типа, а отрицательного — к n-типа.

Описание работы диода при прямом подключении:

1. На устройство подаётся электрический ток, под воздействием которого образуется электрическое поле в области между двумя электродами. Его направление будет противоположным по отношению к внутреннему диффузионному полю.
2. Затем происходит резкое сужение запирающего слоя, которое получается из-за значительного снижения напряжения электрического поля.
3. Следствием этого станет способность большинства электронов свободно перемещаться из одной области (n-типа) в другую (p-типа).
4. Во время этого процесса показатели дрейфового тока не изменятся, так как они зависят только от количества заряженных частиц, находящихся в области p-n перехода.
5. Электроны способны перемещаться из n-области в p-область, что приводит к дисбалансу их концентрации. В одной из областей будет недостаток частиц, а в другой — избыток.
6. Из-за этого часть электронов перемещается вглубь полупроводника, что становится причиной разрушения его электронейтральности.
7. В этом случае полупроводник стремится к восстановлению своей нейтральности и начинает получать заряд от подключённого источника питания. Всё это приводит к образованию тока во внешней электроцепи.

Обратный метод

Этот способ подключения диода к общей схеме используется гораздо реже. В его основе лежит изменение полярности внешнего источника питания, который участвует в процессе передачи напряжения.

Особенности функционирования диода при обратном включении:

1. После включения источника питания в области p-n перехода образуется электрическое поле. Его направление будет одинаковым с внутренним диффузионным полем.
2. Из-за этого будет происходить расширение запирающего слоя.
3. Находящееся в области p-n перехода поле будет ускорять движение электронов, но оставлять неизменными показатели дрейфующего тока.
4. Из-за всех этих действий будет постепенно нарастать обратное напряжение, которое поспособствует стремлению электрического тока к максимальным значениям.





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Как визуально отличить диод 1N4148 от стабилитрона?

спросил 1 год, 2 месяца назад

Изменено 1 год, 2 месяца назад

Просмотрено 4к раз

\$\начало группы\$

Так выглядит 1N4148 и так же выглядит стабилитрон.

Каков наиболее рекомендуемый способ различить или идентифицировать их визуально?

• диоды
• стабилитрон

\$\конечная группа\$

11

\$\начало группы\$

Это стандартная упаковка для многих диодов.

Единственный способ отличить их визуально — это любой печатный код. Или купить их в маркированной упаковке у проверенного продавца (дигикей, маузер, производитель) и не перепутать.

Электрически вы можете измерить диод и подвергнуть его нескольким испытаниям, чтобы получить некоторые общие характеристики и тип, но попытка определить модель будет затруднена из-за огромного количества одинаковых деталей. Профессионалы не будут тратить свое время, да и любители тоже не должны. Миниатюризация и массовое производство этих товарных деталей предотвращает повторное использование такого типа. Просто купите новые, которые должным образом маркированы.

\$\конечная группа\$

\$\начало группы\$

Надежного способа визуально различить их нет, так как они выглядят одинаково.

Однако существует простой и надежный способ провести различие без поиска кода производителя:

Сместите диод в обратном направлении с помощью источника питания и высокоомного резистора для ограничения тока, а затем измерьте напряжение на нем. .

\$\конечная группа\$

1

\$\начало группы\$

Они обычно помечены.

Например, Onsemi 1N4148 имеет маркировку «4148» с черной катодной полосой.

Onsemi (Fairchild) 1N751 (5.1V Zener) имеют маркировку [logo], 51, A

К сожалению, аналогичный пакет SMT Mini-MELF (например, LL4148) редко маркируется, и вам просто нужно следить за ними.

\$\конечная группа\$

\$\начало группы\$

Как правило, вы можете сказать, потому что 1N4148 обычно имеет маркировку «1N4148» на корпусе, а стабилитрон имеет другую маркировку. Вам может понадобиться увеличительное стекло, чтобы убедиться, потому что другие диоды могут иметь очень похожую маркировку. Если маркировка частично стерта, может быть трудно заметить разницу.

Типовая упаковка DO35 Маркировка Зенера, например. «1N4135» (стабилитрон 100 В, 500 мВт) или «C18» (стабилитрон BZX55C18, 18 В, 500 мВт). Иногда указывается только напряжение, например, «18» для 18 вольт.

Одна вещь, которую вы должны делать , а не , это доверять изображениям, размещенным на веб-сайтах. Вот снимок со страницы продукта 1N4148 от Digikey. Обратите внимание на заявление об отказе от ответственности «Показанное изображение является только представлением. Точные характеристики должны быть получены из технического описания продукта».

А вот «18-вольтовый стабилитрон» с сайта electroniccenter.co.uk. Похоже, что изображение идентично изображению Digikey, повернутому на 180°, а имя файла было «1n4148-29».__78472.jpg’!

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

zener%20diode%20marking%20code%20b13 спецификация и примечания по применению

Модель ECAD Производитель Описание Загрузить техпаспорт Купить Часть CEZ6V8 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 6,8 В, ESC CUZ8V2 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 8,2 В, USC CEZ6V2 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 6,2 В, ESC CUZ6V8 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 6,8 В, USC CUZ12V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 12 В, USC МУЗ5В6 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 5,6 В, USM

zener%20diode%20marking%20code%20b13 Datasheets Context Search

Каталог Datasheet	MFG и тип	ПДФ	Ярлыки для документов
2004 — стабилитрон SMD маркировка код 27 4F Реферат: smd диод шоттки код маркировка 2F smd стабилитрон код 5F panasonic MSL уровень smd стабилитрон код a2 SMD ZENER DIODE a2 smd стабилитрон 27 2f SMD стабилитрон код 102 A2 SMD стабилитрон SMD MARK A1 Текст: Нет доступного текста файла	Оригинал	PDF	2002/95/ЕС) стабилитрон SMD маркировка код 27 4F SMD-диод с кодом Шоттки, маркировка 2F smd стабилитрон код 5F уровень Panasonic MSL smd стабилитрон код a2 SMD ЗЕНЕР ДИОД a2 смд стабилитрон 27 2ф Маркировка стабилитрона SMD код 102 A2 для поверхностного монтажа стабилитрон SMD MARK A1
ЗЕНЕР 148 Реферат: 1N414* стабилитрон стабилитрон 182 стабилитрон 182 стабилитрон 102 стабилитрон 183 ZENER 148 Техническое описание стабилитроны выпрямители Шоттки 1N4148WT-7-F Текст: Нет доступного текста файла	Оригинал	PDF	AEC-Q101 AEC-Q101 БК817-16 BC817-16-7 BC817-16-7-F БК817-25 BC817-25-7 BC817-25-7-F БК817-40 AP02015 ЗЕНЕР 148 1Н414* стабилитрон стабилитрон 182 диод стабилитрон 182 стабилитрон 102 стабилитрон 183 ZENER 148 Технический паспорт Стабилитроны Выпрямители Шоттки 1Н4148ВТ-7-Ф
стабилитрон БЗ Реферат: стабилитрон БЗ диод стабилитрон бз ДИОД БЗ ДЭ SOT23 бз диод стабилитрон Диод Б 19Стабилитрон minimelf ZENER bzy SILICON ZENER DIODE Текст: Нет доступного текста файла	OCR-сканирование	PDF	ФДО-213AB1: GLL47xxy N47xx» ZGL41-xxxy ЗМ47хх BZX85-yxx ДО-35: ДО-35 БЗС79 стабилитрон БЗ стабилитрон БЗ диод стабилитрон бз ДИОД БЗ JE SOT23 бз диод стабилитрон B 19 Стабилитрон минимэльф ZENER бзы КРЕМНИЕВЫЙ ЗЕНЕРСКИЙ ДИОД
2008 — маркировка 683 стабилитрон Реферат: 0/1N52428 стабилитрон стабилитрон ЗЛ 7 диод кз маркировка стабилитрона КЗ диод DDZ10B DDZ10C DDZ11B DDZ11C DDZ43 Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 500 мВт AEC-Q101 ОД-123 J-STD-020D МИЛ-СТД-202, ДС30407 маркировка 683 стабилитрон 0/1N52428 стабилитрон диод стабилитрон ЗЛ 7 диод кз стабилитрон маркировка КЗ диода ДДЗ10Б ДДЗ10С ДДЗ11Б ДДЗ11С ДДЗ43
2008 — система нумерации стабилитронов Реферат: Стабилитрон H 48 0/1N52428 стабилитрон код стабилитрона Стабилитрон SOT-23 DDZX10C DDZX11C DDZX12C DDZX13B DDZX43 Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 ОТ-23 J-STD-020D ДС30408 система нумерации стабилитронов Стабилитрон Н 48 0/1N52428 стабилитрон код стабилитрона Стабилитрон SOT-23 DDZX10C DDZX11C DDZX12C DDZX13B DDZX43
2008 — система нумерации стабилитронов Реферат: Стабилитрон H 48 MD 202 DDZ9690S Стабилитрон SOD-323 DDZ9689S DDZ9691S DDZ9692S DDZ9693S J-STD-020D Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9689S DDZ9717S ОД-323 J-STD-020D МИЛ-СТД-202, ДС30409 система нумерации стабилитронов Стабилитрон Н 48 МД 202 DDZ9690S Стабилитрон СОД-323 DDZ9691S DDZ9692S DDZ9693S J-STD-020D
2003 — стабилитрон ВЗ 1,2 в Аннотация: ЗЕНЕР Текст: Нет доступного текста файла	Оригинал	PDF	DDZX9682W DDZX9716W ОТ-323 ОТ-323, J-STD-020A МИЛ-СТД-202, DDZX9707 Вт DDZX9713W DDZ9713W DDZ9716W стабилитрон ВЗ 1,2 В ЗЕНЕР
2003 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47TS ОТ-363 ОТ-363, J-STD-020A МИЛ-СТД-202, DDZX20CTS-DDZX30DTS DS30416 DDZX30DTS-DDZX47TS
2003 — стабилитрон 7,5 Б 48 Реферат: СОД-123 КН DS30407 6V8C Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 ДДЗ10С ДДЗ11С ДДЗ12С ДДЗ13Б ДДЗ14 ДДЗ15 ДДЗ16 DDZ18C ДДЗ20С стабилитрон 7,5 Б 48 СОД-123 КН ДС30407 6V8C
2003 — стабилитрон 7,5 Б 48 Резюме: DDZX14W 6V8C Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47W DDZX10CW DDZX11CW DDZX12CW DDZX13BW DDZX14W DDZX15W DDZX16W DDZX18CW DDZX20CW стабилитрон 7,5 Б 48 6V8C
2012 — ДИОД ЗЕНЕРА YT Реферат: GX SOT23 «Marking Code 183» Стабилитрон зеленый DDZX7V5C Таблица стабилитронов DDZX8V2C DDZX26 Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 J-STD-020 МИЛ-СТД-202, ДС30408 ЗЕНЕРСКИЙ ДИОД GX SOT23 «Код маркировки 183» Стабилитрон зеленый DDZX7V5C Таблица стабилитронов DDZX8V2C DDZX26
2006 — стабилитрон 1. 2 в Реферат: стабилитрон A3 стабилитрон DIODE A1 H 48 стабилитрон 10c стабилитрон 12c ZENER C2 стабилитрон c1 A2 стабилитрон A2 9 стабилитрон Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43TS ОТ-363 J-STD-020C МИЛ-СТД-202, DS30416 стабилитрон 1,2 В стабилитрон А3 стабилитрон ДИОД А1 Стабилитрон Н 48 10с стабилитрон стабилитрон 12с ЗЕНЕР С2 стабилитрон с1 Стабилитрон А2 Стабилитрон А2 9
2003 — Схема стабилитрона H 48 Реферат: МАРКИРОВКА GX SOT323 DDZX14W H 48 стабилитрон маркировка стабилитрона код 30 DDZX12CW DDZX13BW DDZX15W диод yz 140 стабилитрон DDZX18CW Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47W ОТ-323 ОТ-323, J-STD-020A МИЛ-СТД-202, DDZX20CW DDZX30DW DDZX30DW Схема стабилитрона Н 48 МАРКИРОВКА GX SOT323 DDZX14W Стабилитрон Н 48 код маркировки стабилитрона 30 DDZX12CW DDZX13BW DDZX15W диод yz 140 стабилитрон DDZX18CW
2003 — ДИОД ЗЕНЕРА ВЧ Реферат: ZENER DIODE 47 DDZ9684 9698 маркировка стабилитрона HG H 48 маркировка стабилитрона HG тип маркировки код 30C DDZ9681 DDZ9682 Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9681 DDZ9682 DDZ9683 DDZ9684 DDZ9685 DDZ9686 DDZ9687 DDZ9688 DDZ9689 DDZ9690 ЗЕНЕРСКИЙ ДИОД ВЧ ДИОД ЗЕНЕРА 47 9698 маркировка стабилитрона HG Стабилитрон Н 48 маркировка HG код маркировки типа 30C
2003 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9681 DDZ9682 DDZ9683 DDZ9684 DDZ9685 DDZ9686 DDZ9687 DDZ9688 DDZ9689 DDZ9690
2012 — DDZX8V2C Резюме: DDZX26 Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 J-STD-020 ДС30408 DDZX8V2C DDZX26
ДДЗ9В1КС Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 DDZ9V1CS
Аксиальное стекло ZENER Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF	ДО-35 МЗ4614 0-204AH 0-204АА Аксиальное стекло ZENER
2006 — ДДЗ9689Т Резюме: 9702T DDZ9690T DDZ9691T DDZ9692T DDZ9693T DDZ9694T DDZ9696T DDZ9697T DDZ9699T Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9689T DDZ9690T DDZ9691T DDZ9692T DDZ9693T DDZ9694T DDZ9696T DDZ9697T DDZ9699T ДДЗ9700Т 9702Т
2008 — диод yz стабилитрон Реферат: Стабилитрон H 46 Система нумерации стабилитронов H 48 Стабилитрон ZENER DIODE DDZ43S ZE 004 Стабилитрон SOD-323 DDZ9V1CS DDZ11CS Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 диод yz стабилитрон Стабилитрон Н 46 система нумерации стабилитронов Стабилитрон Н 48 ЗЕНЕРСКИЙ ДИОД ДДЗ43С ЗЕ 004 Стабилитрон СОД-323 DDZ9V1CS DDZ11CS
2008 — диод yz 140 стабилитрон Реферат: СТАБИЛИЗАТОР yt маркировка KN SOD323 СТАНИТОР pj H 46 стабилитрон DDZ9V1CS Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 диод yz 140 стабилитрон ЗЕНЕРСКИЙ ДИОД маркировка КН СОД323 ЗИНЕРОВСКИЙ ДИОД pj Стабилитрон Н 46 DDZ9V1CS
2008 — маркировка 683 стабилитрон Реферат: ky 202 h характеристики стабилитрона стабилитрон система нумерации стабилитрон kz диод kz стабилитрон стабилитрон ZL 27 H 48 стабилитрон ky 202 KS 2152 Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 500 мВт AEC-Q101 ОД-123 J-STD-020D МИЛ-СТД-202, ДС30407 маркировка 683 стабилитрон 202 г. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
