Маркировка резисторов

Маркировка резисторов с проволочными выводами:

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125 Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Кроме того, любой номинал отображается максимум тремя символами. Например, 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 0,12 МОм и т. д. Однако даже в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвертая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надежность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвертая — точность, а пятая — температурный коэффициент.

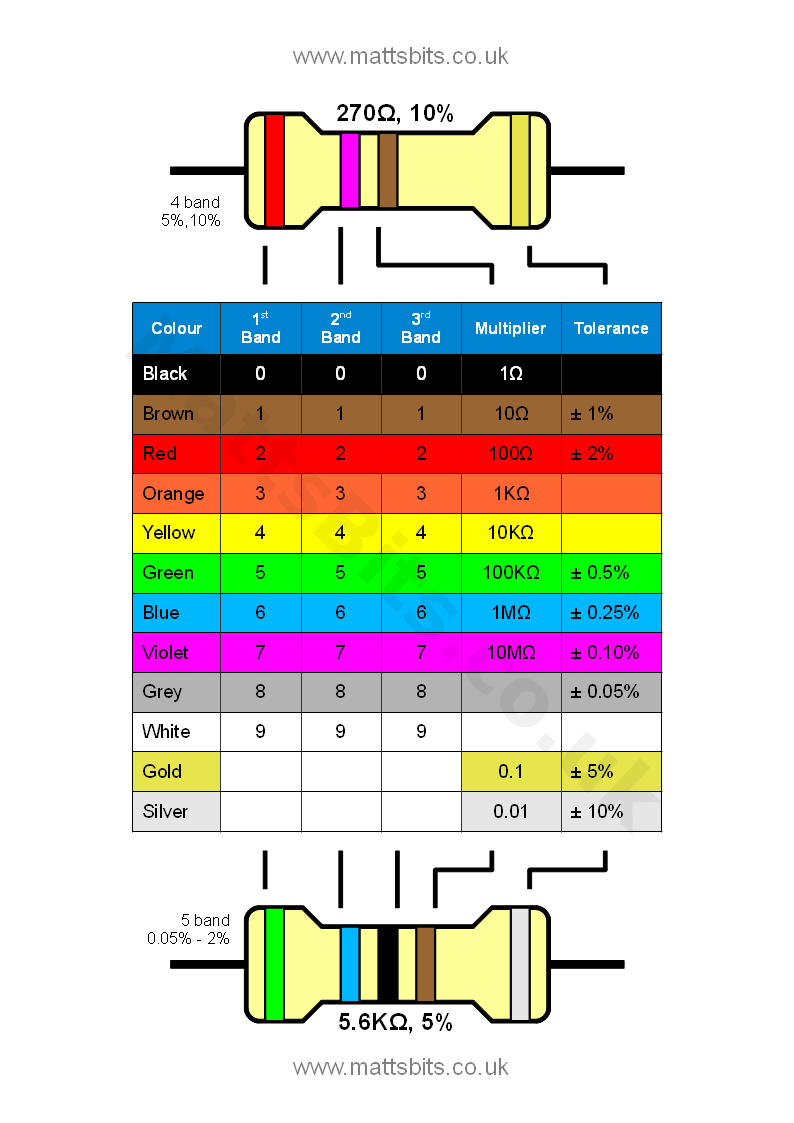

Таблица цветового кодирования: Таблица 1 — Цветовое кодирование резисторов.Рисунок 2 — Кодирование резисторов цветными полосами.

Пример:

Допустим, на резисторе имеются четыре полосы: коричневая, черная, красная и золотая. Первые две полоски дают 1 0, третья 100, четвертая дает точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.

Запомнить цветную кодировку резисторов нетрудно: после черной 0 и коричневой 1 идет последовательность цветов радуги. Также для облегчения запоминания можно воспользоваться мнемоническим правилом: «Часто Каждый Красный Охотник Желает Знать Сколько Фазанов Село в Болоте».

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырехполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трехполосного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот.

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной черной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешевых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Маркировка SMD-резисторов:

«Резисторы» нулевого сопротивления (перемычки на плате) кодируются одной цифрой «0».

Кодирование 3 или 4 цифрами:
  • XYZ обозначает XY10Z Ом:

например, 102 — это 10•10² Ом = 1 кОм.

  • XYZT обозначает XYZ10T Ом, допуск 1% (ряд E96):

Например, 1002 — это 100•10² Ом = 10 кОм.

Иначе говоря, первые 2 или 3 цифры определяют число (мантиссу), а последняя цифра определяет количество нулей (десятичная степень).

Кодирование цифра-цифра-буква (JIS-C-5201):

Ряд E96, точность 1 %.

Мантисса m значения сопротивления кодируется 2 цифрами, степень при 10 кодируется буквой.

Примеры: 09R = 12,1 Ом; 80E = 6,65 МОм; все 1 %.

  • S или Y = 10−2
  • R или X = 10−1
  • A = 100 = 1
  • B = 101
  • C = 10²
  • D = 10³
  • E = 104
  • F = 105
Таблица 2 — Кодирование SMD резисторов (JIS-C-5201).

Кодирование буква-цифра-цифра:

Ряды E24 и E12, точность 2 %, 5 % и 10 %. (Ряд E48 не используется).

Степень при 10 кодируется буквой (так же, как для 1%-х сопротивлений), мантисса m значения сопротивления и точность кодируется 2 цифрами.

Примеры:

  • 2 %, 1,00 Ом = S01
  • 5 %, 1,00 Ом = S25
  • 5 %, 510 Ом = A42
  • 10 %, 1,00 Ом = S49
  • 10 %, 820 кОм = D60
Таблица 3 — Кодирование SMD резисторов.

Цветовая маркировка резисторов

Сопротивление резистора в соответствии с ГОСТ175-72 и требованиями Публикации 62 IEC (Международной Электротехнической Комиссии) указывают тремя, четырьмя, пятью или шестью полосами. Как правило, первая полоса расположена ближе к одному из выводов резистора, иногда она шире остальных (надо заметить, что на практике выдерживается не всегда).

Если на корпус резистора нанесено четыре полосы, то цвет первых двух полос соответствует первым цифрам сопротивления. Третья полоса обозначает степень десяти, то есть множитель, на который надо умножить число, обозначенное первыми двумя полосами, чтобы получить сопротивление резистора в Омах, или иначе говоря число нулей после первых двух цифр. В случае пятиполосного обозначения первые три первые полосы соответствуют сопротивлению, четвертая — множитель, а пятая — допуск. Когда на резисторе лишь три полосы, его допуск — 20%, а все полосы означают только сопротивление. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС).

В дополнение, надо заметить, что помимо стандартной цветовой маркировки, некоторые фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка может применяться для отличия резисторов, изготовленных по стандартам «Military», от стандартов промышленного и бытового назначения, или для указания на огнестойкость и т.

п. Кроме этого дополнительную информацию может нести цвет корпуса резистора. Например резисторы производства Philips имеют стандартную маркировку полосами, но кроме этого цвет корпуса указывает на тип резистора. Кроме этого выпускаются резисторы с «нулевым» сопротивлением, в цилиндрических корпусах маркировка осуществляется черным кольцом посередине.

Таблица соответстивия цвета полос и номинала (первая-третья или первая-четвертая полоса)
#Название цветаЦветЗначение
1Серебристый -2
2Золотистый -1
3Черный 0
4Коричневый 1
5Красный 2
6Оранжевый 3
7Желтый 4
8Зеленый 5
9Голубой 6
10Фиолетовый 7
11Серый 8
12Белый 9
Таблица соответстивия цвета полос и допусков (четвертая или пятая полоса)
#Название цветаЦветЗначение
1Не маркируется20%
2Серебристый10%
3Золотистый5%
4Коричневый1%
5Красный2%
6Зеленый0,5%
7Голубой0,25%
8Фиолетовый0,1%
9Серый0,05%
Таблица соответстивия цвета полос и ТКС, ppm/C (шестая полоса)
#Название цветаЦветЗначение
1Коричневый100
2Красный50
3Оранжевый15
4Желтый25
5Голубой10
6Фиолетовый5
7Белый
1
Примеры обозначений

Резистор номиналом 2. 0 кОм 5%
Резистор номиналом 2.2 Ом 5%
Резистор номиналом 39 Ом 5%
Программные средства

Кроме возможности определения номиналов с помощью таблиц, на сегодняшний день создано множество программ, позволяющих определять номинал по цветной маркировке. Кроме это есть программы для определения номинала резистора по разным видам нестандартных маркировок, а также программы универсальные, определяющие маркировку резисторов, конденсаторов, диодов, транзисторов, индуктивностей.

Определение резисторов по цвету. Маркировка резисторов цветными полосками. Стандартная цветовая маркировка

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Органайзер для SMD компонентов

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении , удельном сопротивлении и проводимости .

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Маркировка резисторов

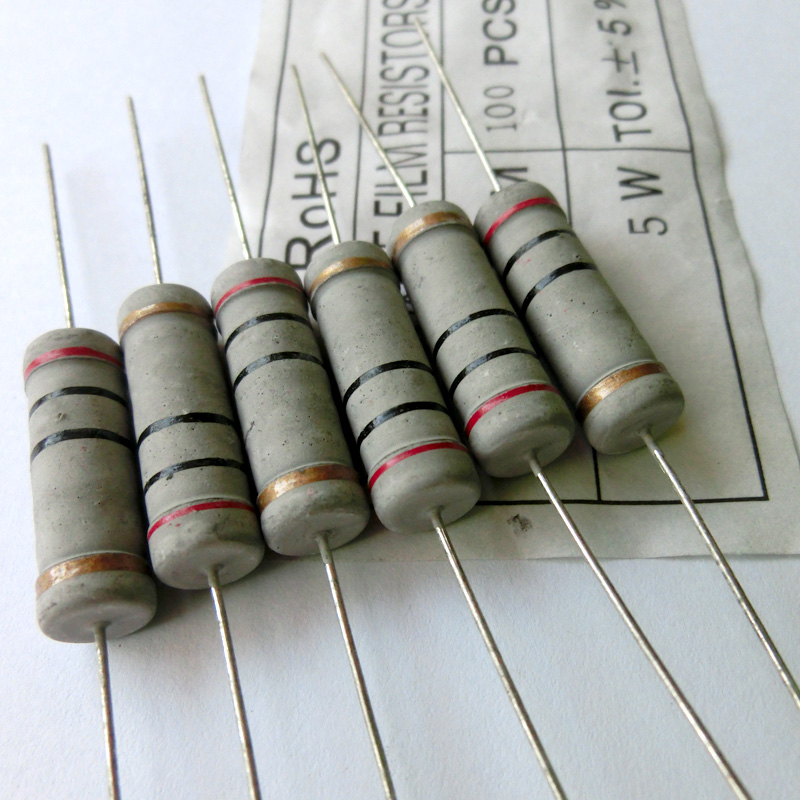

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывать, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016 ..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов . В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности декодера:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10 Y Ом (цифры располагаются каждая под своей полоской), а в поле результата (слева от кнопки «Реверс») уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (слева от кнопки «Реверс») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не выпускают, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ± 5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать отклонение в поле результата. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1 %.

Справа выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ± 5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0. 5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, конечно, тоже) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС)

Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки » Реверс «. Программа расшифровки построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение, какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также программа выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Цветовая маркировка резисторов.

Общие сведения.

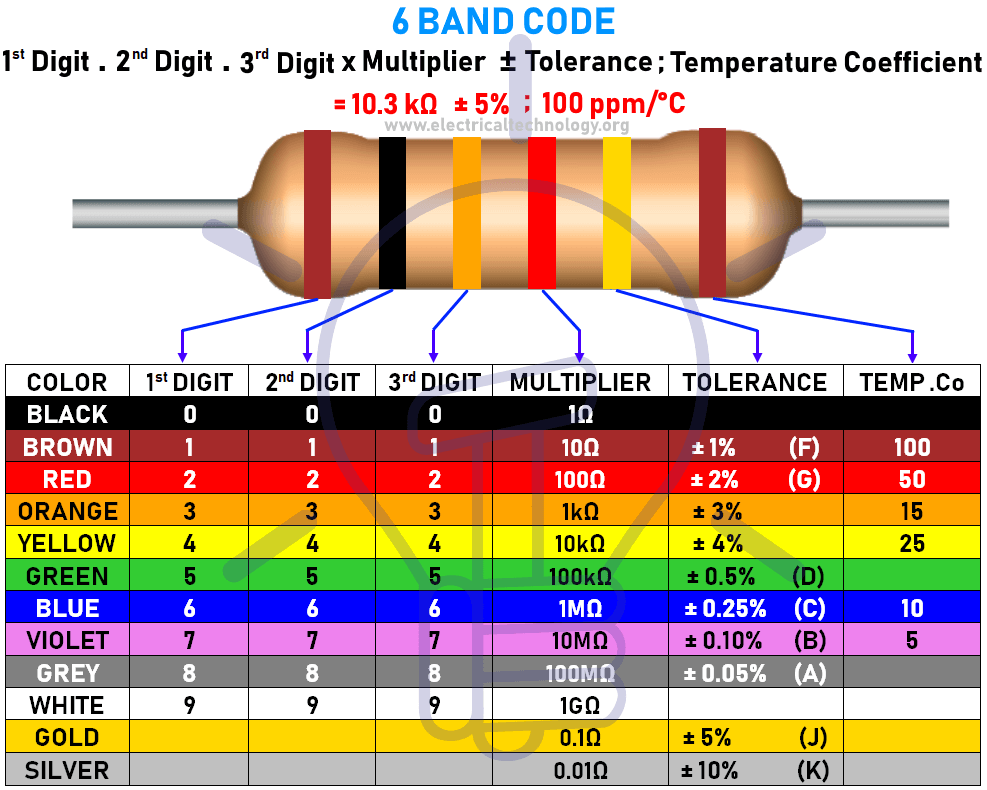

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет программа, заложенная в этой странице. При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В половине случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс дешифрования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0. 5%, так как он дороже, а никто из производителей не будет раздувать стоимость без надобности.

Цветовая маркировка резисторов. Назначение полос.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора , если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов , описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Цветовая маркировка резисторов — цвет и цифру соединяет рифма.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. Способностей выдумать такое не хватило, но если выговорить в определенном ритме «Че-Ка-Ка, О-Жэ-Зэ, Сэ-эФ-эС-Бэ», то становится не хуже, чем стихотворение из «Алисы в стране чудес» («хрюкотали зелюки, как мюмзики в мове…») и легко запоминается. Остается сопоставить это с цветами по начальным буквам «черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый» и последовательным цифровым рядом «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете раскодировать. Правда, для цветной полоски, обозначающую степень, необходимо еще запомнить «серебристый — золотистый» со значениями -2, -1, иначе резисторы с сопротивлением в единицы и доли Ома перестанут существовать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio

Наиболее популярной деталью для электронных схем является резистор – пассивный элемент, основным параметром которого является сопротивление протекающему току. Единица измерения – Ом.

Резисторы могут быть фиксированными и регулируемыми (потенциометры). В эту группу включаются также фоторезисторы, варисторы и термисторы, в которых сопротивление определяется освещением, напряжением или температурой.

Фиксированные резисторы изготавливаются по разным технологиям. Наиболее популярные:

  • слоистые;
  • объемные;
  • проволочные.

Определение сопротивления

Производители дают только самые важные параметры в определении резистивных элементов:

  • номинальное сопротивление;
  • допуск, выраженный в процентах, соответствующих классу точности;
  • номинальная мощность.

Как определить сопротивление резистора, зависит от системы кодирования. В случае небольших элементов, где нет места, используется кодовая маркировка резисторов: символы из чисел и букв или цветные полосы. Отметки цветом применяются еще потому, что цифры легко стираются, такую надпись часто труднее разобрать.

Буквенное кодирование предусматривает два стандарта:

  1. Обозначение резисторов в системе IEK. Для множителя используют букву: R = 1, K = 1000, M = 1000000;
  2. В стандарте MIL третья цифра обозначает коэффициент, на который умножаются два первых числа.

Примеры, как узнать сопротивление резистора в разных системах:

  1. R47 – IEK, R47 –MIL, номинал резистора – 0,47 Ом;
  2. 6R8 – IEK, 6R8 – MIL, R = 6,8 Ом;
  3. 27R – IEK, 270 – MIL, говорит о значении номинального сопротивления 27 Ом;
  4. 820R, K82 – IEK, 821 – MIL, R = 820 Ом;
  5. 47K – IEK, 473 – MIL, R = 47 кОм;
  6. 100R – IEK, 101 – MIL, R = 100 Ом;
  7. 2M7 – IEK, 275 – MIL, R = 2,7 мОм;
  8. 56М – IEK, 566 – MIL, R = 56 мОм.

Цветовое кодирование

Более распространенным способом кодирования является цветовая маркировка резисторов. Все расшифровки содержатся в публикуемых таблицах.

Международную систему цветных кодов приняли много лет назад, как простой и максимально быстрый способ определения омического значения резистора вне зависимости от его размера.

Важно! Маркировка всегда читается по одной полосе поочередно, начиная от левого конца детали. Каждый цвет ассоциируется с числом, соответствующим ему в таблице.

Элемент идентифицируется цветными полосками: от 3-х до 6-ти. Определение номинала резистора по цветовой маркировке зависит от числа полос:

  1. Три полоски. Первые две – значения сопротивления резистора, третья – коэффициент, на который умножаются цифры, определяемые двумя кольцами. Допуск для таких деталей имеет общую величину 20%;
  2. Четырехполосный код. Номинал резистора считывается по цветам аналогично, четвертая полоса означает допуск. Четырехдиапазонный вариант является самым распространенным. Если четвертой отметки нет, он превращается в трехдиапазонный, где сопротивление неизменное, но погрешность 20%;
  3. Резистор с пятью полосами. Относится к точным элементам. Первые три столбца – сопротивление, четвертый – множительный коэффициент, 5-й – допуск. К примеру, красный, желтый, зеленый, синий – R = 24 x 10 = 240 Ом, ± 0,25%;
  4. Шестиполосный код используется для высокоточных деталей. Пять полос расшифровываются, как и ранее, шестая указывает температурный коэффициент (ppm/° C). Этот показатель важен для некоторых схем. Коэффициент сообщает, на сколько процентов варьируется сопротивление при температурных изменениях в 1° C. Значение ТКС может указываться в ppm/К.

По цветной маркировке нельзя узнать о мощности, которую будет рассеивать элемент. Можно классифицировать резисторы по мощности, исходя из размера детали. Коммерческие резисторы рассеивают 1/4 Вт, 1/2 Вт, 1 Вт, 2 Вт и т. д. Больший размер элемента говорит о большей рассеиваемой мощности.

Для чего служат допуски

Чем меньше значение допуска, тем ближе сопротивление к желаемому значению.

Иногда схема содержит резисторы, сопротивления которых не очень распространены, и их сложно найти на рынке. С допуском можно приблизиться к нужной величине.

На рисунке представлен образец сопротивления. Он содержит цветовую кодировку. Если расшифровать символы, получаются следующие цифры:

  1. Данное сопротивление составляет 590 Ом с допуском 5%;
  2. Значит, можно определить максимальную и минимальную величину. Таким образом, резистор обладает любым сопротивлением между 619,5 Ом и 560, 5 Ом.

Важно! У проволочных деталей существуют некоторые различия в цветовом коде. Тип такого резистора можно узнать по первоначальному расширенному белому кольцу. Остальные кольца по цвету соответствуют стандартным обозначениям, но заключительное может указывать на повышенную сопротивляемость теплу.

Для таких деталей имеется отдельная таблица данных, в которой можно заметить другие цвета и для погрешностей.

Отклонения от стандарта

  1. Надежность. Этот показатель встречается в виде исключения в кодах, где 5 полос, и показывает процент отказов за тысячечасовой временной промежуток;
  1. Одно черное кольцо. Резистор, имеющий нулевое сопротивление. Такие элементы используются для соединения трасс на печатной плате;
  2. Замена цветов. Резисторные элементы, рассчитанные на высокое напряжение, маркируются желтым на месте золотого и серым на месте серебряного. Это делают из соображений безопасности, чтобы на внешнем покрове не присутствовало частиц металла.

SMD-резисторы

Для резисторов поверхностного монтажа не используют систему цветового маркирования из-за их микроскопических размеров, но иногда кодируют цифрами. Обычно три числа соответствуют:

  • первые два – сообщают о величине сопротивления;
  • третье – коэффициент, на который она умножается.

Никаких дополнительных данных не приводится, так как невозможно вместить больше цифр.

Декодер цветовой маркировки резисторов можно найти в удобном режиме, чтобы не заниматься поиском по таблицам. Существует онлайн калькулятор, куда заносится цветная маркировка резисторов с обозначением колец, и в результате вычисляется величина сопротивления. Причем можно рассчитать, как номинал резистора, так и произвести обратную операцию: узнать по сопротивлению цветовой код.

Перед чтением кодов желательно проверить документацию производителя, если есть возможность, чтобы не было сомнений в используемом стандарте. Для контрольной проверки сопротивления служит мультиметр.

Видео

Данный калькулятор поможет вам найти значение сопротивления 3-х и 4-х значных SMD резисторов, а так же по маркировке EIA-96 (две цифры и буква). Просто введите код, написанный на резисторе, и значение отобразится cнизу. Букву вводите только латинскую, иначе получите нулевое значение

Введите код SMD резистора


33.1kΩ ± 1%

Маркировка EIA-96

Высокоточные резисторы в сочетании с малыми размерами создали необходимость иметь более компактную маркировку для SMD резисторов. Поэтому была создана система маркировки EIA-96. Основана на серии E96 и предназначена для резисторов с допуском 1%.

В этой системе резистор маркируется тремя знаками: 2 цифры для обозначения значения резистора и 1 буква для множителя. Два первых числа представляют код, который указывает значение сопротивления с тремя значащими цифрами. В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Например, код 04 означает 107 Ом, а 60 означает 412 Ом. Коэффициент умножения дает конечное значение резистора, например:

Использование буквы предотвращает путаницу с другими системами маркировки. Однако обратите внимание, что буква R используется в обеих системах. Для резисторов с допусками, отличными от 1%, существуют разные буквенные таблицы.

Код Значение Код Значение Код Значение Код Значение Код Значение Код Значение
01 100 17 147 33 215 49 316 65 464 81 681
02 102 18 150 34 221 50 324 66 475 82 698
03 105 19 154 35 226 51 332 67 487 83 715
04 107 20 158 36 232 52 340 68 499 84 732
05 110 21 162 37 237 53 348 69 511 85 750
06 113 22 165 38 243 54 357 70 523 86 768
07 115 23 169 39 249 55 365 71 536 87 787
08 118 24 174 40 255 56 374 72 549 88 806
09 121 25 178 41 261 57 383 73 562 89 825
10 124 26 182 42 267 58 392 74 576 90 845
11 127 27 187 43 274 59 402 75 590 91 866
12 130 28 191 44 280 60 412 76 604 92 887
13 133 29 196 45 287 61 422 77 619 93 909
14 137 30 200 46 294 62 432 78 634 94 931
15 140 31 205 47 301 63 442 79 649 95 953
16 143 32 210 48 309 64 453 80 665 96 976

Мощность SMD резистора

Чтобы узнать приблизительную мощность SMD-резистора, измерьте его длину и ширину. В таблице ниже представлены несколько часто используемых размеров с соответствующими типичными номинальными мощностями. Используйте эту таблицу только в качестве руководства и всегда обращайтесь к спецификации компонента для точного значения.


Типоразмер Размер в дюймах(ДxШ) Размер в мм (ДxШ) Мощность
0201 0.024″ x 0.012″ 0.6 мм x 0.3 мм 0,05Вт
0402 0.04″ x 0.02″ 1.0 мм x 0.5 мм 0,0625Вт
0603 0.063″ x 0.031″ 1.6 мм x 0.8 мм 0,0625Вт
0805 0.08″ x 0.05″ 2.0 мм x 1.25 мм 0.1Вт
1206 0.126″ x 0.063″ 3.2 мм x 1.6 мм 0.125Вт
1210 0.126″ x 0.10″ 3. 2 мм x 2.5 мм 0.25Вт
1812 0.18″ x 0.12″ 4.5 мм x 3.2 мм 0.33Вт
2010 0.20″ x 0.10″ 5.0 мм x 2.5 мм 0.5Вт
2512 0.25″ x 0.12″ 6.35 мм x 3.2 мм 1Вт

Тематические материалы:

Обновлено: 20.12.2020

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Определение сопротивления резистора по цветовой маркировке: расшифровка их обозначений

Автор Aluarius На чтение 9 мин. Просмотров 2.9k. Опубликовано

Что такое резистор? Наименование этой электронной детали произошло от лат. resisto — сопротивляюсь. Проще говоря – это пассивный компонент, который используется в электрических цепочках, действие которого базируется на сопротивлении тока. Главной хар-кой резистора считается величина его электросопротивления.

Пассивность этого электронного элемента означает то, что главной его функцией считается поглощение электроэнергии. В отличие от активных деталей техники, резистор не занимается генерацией, а лишь пассивным образом рассеивает электрическую энергию, преобразуя ее в тепло.

Цветовая маркировка резисторов — что это такое

Все важные и нужные сведения о тех. параметрах чип резистора можно узнать, просто посмотрев на него, это действительно радует многих электриков. Для официального обозначения сопротивления и других характеристик создана специальная маркировка резисторов – цветными полосками. Важны не только цвета, но и их последовательное размещение. Маркировка выглядит как кольца разных цветовых решений. Такая форма необходима для того, чтобы человек мог, не поворачивая в руке такой небольшой элемент, понять все его параметры.



Важно! Чтобы запомнить разноцветную кодировку резисторов и иных электронных деталей, нужно обратить внимание на то, что после черной полоски (0) и коричневой полоски (1) идут разные цвета радуги. Голубой и синий в маркировке не различить, ведь маркировка была создана за рубежом, а точнее в англоязычной стране, где слова произносятся одинаково.

Какие бывают разновидности обозначения полосками

Типовая маркировка резисторов по цвету сформирована из трех или шести полос/колечек. Чем больше полосок, тем больше точность измерения. Рассмотрим самые популярные вариации раскрасок.

Устройства с 3 полосками

Подобную кодировку используют лишь для тех компонентов, которые имеют планового типа отклонения не более двадцати процентов. Числовые обозначения, относящиеся к цветовым решениям, можно брать из таблички. Первые два круга отображают сопротивление прибора, третий указывает на множитель.
Если обозначить 1 полосу меткой D1, 2 D2, 3 E, то выражение будет таким:R=(10D1+D2)*10E.
Например, на детали 1 полоса красная, 2зеленая, 3 — желтая. Пытаемся найти сопротивление (10*2+5)*104=25*10 в четвертой степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Предназначены для техники с точностью до 5 или 10 процентов. Цветовая схема резисторов сопротивлений не меняется: первые 2 колечка — номинал сопротивления, 3 — десятичного типа множитель, 4 — допуск. Золотистый допуск — 5% (причислен к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае, получается такая формула: R=(10D1+D2)*10E±S, где 1 полоска — D1, 2 — D2, 3 — Е, 4 — S. Например: если вы видите прибор с 4 полосками зеленого, оранжевого, алого и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Устройства с 5 полосками

Эта цветовая кодировка резисторов полоскового типа используется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Технология подсчета первых 3 полосок не меняется, четвертая расшифровывается, как десятичного типа множитель, а пятая, это уровень допуска. Выражение: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три кружка, Е-четвертый, S – пятый. Допуски выделяют очень просто:

  • E48 (2%) — алый цвет;
  • E96 (1%) — коричневое цветовое решение;
  • E192 (0,5%) — зеленый цвет;
  • 0,25% — синее цветовое решение;
  • 0,1% — фиолетовый;
  • 0,05% — сероватый.

Шестиполосные приборы

Специалисты осведомлены, что у многих резисторов есть ТКС. Этот параметр отображает, на какую величину повышается,/уменьшается сопротивление детали при изменении температурного режима на 1 градус. Этот коэффициент измеряется в ppm/OC. Рассмотрим полностью цветовое обозначение резисторов на 6 кольце:

  1. Коричневое цветовое решение — 100 ппм/OC.
  2. Алый — 50 ппм/OC.
  3. Желтый цвет — 25 ппм/OC.
  4. Оранжевое цветовое решение — 15 ппм/OC.
  5. Синее цветовое решение — 10 ппм/OC.
  6. Фиолетовое цветовое решение — 5 ппм/OC.
  7. Белоснежный — 1 ппм/OC.

Разберем примерный вариант определения резистора по кодировке цветового типа на 6 колец. Представьте, у вас есть резистор с алой, зеленой, фиолетовой, желтой, коричневой и оранжевой полоской. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ппм/OC) или же 2570000±1% (15ппм/OC) или 2,57 ±1% (15ппм/OC) МОм.

Важно! Шестое колечко часто применяется для вычисления коэффициента надежности компонента. Если оно типовой ширины, то определяет коэффициент ппм/OC, если оно шире в полтора раза, то отображает процент отказов детали на одну тысячу рабочих часов.
Цвета в таком случае следующие:

  1. Коричневый — до 1 %.
  2. Алый цвет — не более 0,1% отказов.
  3. Оранжевое цветовое решение — не больше 0,01% отказов.
  4. Желтый — не больше 0,001% отказов за тысячу рабочих часов.

Нестандартные цветовые маркировки

Помимо типовой цветовой кодировки обозначений сопротивлений, есть и нестандартные разновидности маркировки. В основном, нестандартные варианты встречаются у некоторых известных изготовителей электроники, имеющих свои подразделения по созданию и выпуску электронных элементов.

Необычные цветовые обозначения, чаще всего встречаются у Филипс и Панасоник, они кодируют элементы, произведенные на внутренних предприятиях отличной от классической, маркировкой, для которой используются специальные справочники и компьютерного типа программы.

Необычная маркировка используется для отличия, к примеру, резисторов, созданных по стандартам MIL определенной марки, от стандартов промышленного и бытового типа, указывает на огневую стойкость и многое другое.

Как определить сопротивление резистора по цвету

Понять номинального типа значение выводной детали по буквам и цифрам, имея под рукой, справочные материалы несложно. Таблица сопротивлений резисторов тоже помогает разобраться в вопросе.

Важно! Сейчас сложно найти предохранительные (разрывные) резисторы, которым больше 20 лет, хотя отдельные старенькие «Рекорды» и «Электроны» все еще есть в некоторых квартирах.
Наполненные раритетной электроникой старые ТВ и радиоприемники в своем составе имели, стандартного типа сопротивление коричневого или зеленого цветового решения с буквенной кодировкой.

Раньше многие приборы и устройства выпускались предприятием оборонного назначения, но при этом собиралась из тех, же элементов, что и военное оборудование без особого подбора. Такие разрывного типа резисторы выделяли по размерным характеристикам – чем крупнее радиокомпонент, тем большее сопротивление.

Нынешнее мнемоническое кодирование элементов во многом отличается от того тем, что существует несколько разновидностей – простейшие, типовые цилиндрические сопротивления с разноцветной маркировкой и СМД-детали.

Обозначение резисторов на схемах

На некоторых схемах, резистор изображают в виде прямоугольника с символом R сверху. Вслед за буквой идет специальный номер. Завершает все, числа, которые указывают на номинального типа сопротивление. Надпись R12 100 означает, что поставлен 12 резистор сопротивлением в 100 Ом.

Важнейшей хар-кой деталей считается их мощность. Проигнорировав подобный параметр, вы можете вывести из строя всю схему при распиновке (цоколевке), даже если определение кодировки резисторов было правильным образом выполнено. На графических документах она обозначается:

  • цифрами римлян в пределах от 1 до 5 Ватт;
  • горизонтальной полоской при 0,5 В;
  • 1 или 2 наклонными линиями, если мощность следующая 0,25 или 0,125 В.

После номера на определенных моделях резисторов можно увидеть и распознать странный знак “*”. Он означает, что приведенные хар-ки считаются примерными, а не точными. Точные значения вам придется подбирать самим.

Буквенно-цифровое обозначение

Эта простая кодировка была введена для обрывных компонентов советского производства, а также для многих зарубежных продуктов.

Разметка резисторов мирового уровня и российских деталей может начинаться как с цифр, так и с различных букв. Однако измерительные единицы выделяют так:

  • буква «Е» или «R» это значит, что номинал выражается в омах;
  • символ «М» указывает на то, что сопротивление выражается в мегаомах;
  • знаком «К» дополняют все численного типа значения, выраженные в килоомах.

Если сначала идут буквы, а потом цифры, то все значения выражаются в целых единицах (33Е=33 Ом). Чтобы выделить дробь, символ выставляют перед цифрами (К55=0,55 килоом=550 Ом). Если знак разделяет числа, то удельного типа сопротивление выражается в целых значениях с дробью (1М3).

Обозначение номинала цветом

Длина многих «сопротивлений» составляет всего три мм. Наносить на такие компоненты символы и буквы нельзя, ведь их будет невозможно рассмотреть. Для сличения таких деталей используется полосковая кодировка резисторов. Первые 2 полосы указывают на номинал. Другие полоски тоже важны:

  • в 3- или 4-полосных кодировках третья черточка выделяет множитель, а 4 – точность;
  • в 5-полосных обозначениях 3 цветовое решение указывает на номинал, 4 – множитель, а 5 – точность;
  • 6 полоса указывает на температурный коэффициент сопротивления или говорит о надежности.

Цвет полосок указывает на присвоенные им числа. Разобраться во всем поможет таблица резисторов с кодировкой, где каждому цветовому решению соответствует конкретный множитель, или цифра. К примеру, вы имеете компонент с алой, зеленой, коричневой и синей полосками. Расшифровав расцветку и символы, вы выясняете, что перед вами резистор сопротивлением 25*10Ом=250 Ом, точностью 25%.

Важно! Резистор по цветам расшифровать намного проще.



Последовательность полосок

Как понять, с какой стороны необходимо расшифровать кодировку? Ведь разметка электронных элементов полосами может расшифровываться в обе стороны.

Чтобы ничего не напутать, нужно запомнить несколько простейших рекомендаций:

  1. Сколько полос. Если есть всего 3 полоски, то первая будет находиться всегда ближе к краю, чем последняя.
  2. В 4-полосных компонентах направление чтения стоит определять по серебряному или золотому цветовому обозначению – они всегда будут расположены ближе к концу.
  3. В остальных случаях нужно выполнять перевод так, чтобы получилось значение из номинального ряда. Если ничего не выходит, стоит расшифровывать с другой стороны.

Особенным случаем считается расположение одной черной перемычки на корпусе. Она означает, что компонент не имеет сопротивления и эксплуатируется, как перемычка. Вот вы и узнали, как читается кодировка резисторов цветными полосками, и проблем с определением номинала детали у вас не возникнет.

Разберем пример, чтобы определить, а потом проверить главные хар-ки деталей в соответствии с таблицей кодировки резисторов по ГОСТ 28883-90. Определяем параметры компонента с 5 колечками: алый, фиолетовый, черный, коричневатый, зеленый, номиналы компоненты выражены в Ом.

  • первое цифровое обозначение (1 — деталь) – 2;
  • второе (2 — деталь) – 7;
  • третье (3 — деталь) – 0;
  • множитель – 10;
  • допуск,% – ±0,5.

Получается: 270 * 10 = 2700 Ом ±0,5% или 2,7 кОм ± 0,5%.

Заключение

Как видите, разобраться с маркировкой может каждый — используя таблички, вы сможете с легкостью определять емкость любых номиналов. Пару тренировочных занятий – и вы запомните все цветовые решения, поскольку чаще всего резисторы из граничных значений используются редко. Мастер с опытом выполняет расшифровку резисторов по цветным полоскам за пару минут и сразу понимает, как функционирует устройство.

Как по полоскам определить сопротивление резистора

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Обозначения резисторов

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

  1. Три полосы могут сказать, что погрешность детали будет 20%. Первые две полосы имеют некое цифровое значение, а третья выступает в качестве множителя, на который будут делиться или умножаться значения из первых двух цветовых колец.
  2. Если полосы четыре, все значения будут аналогичны трёхполосной маркировке, за исключением четвёртой, которая указывает на точность детали.
  3. Похожую расшифровку маркировки имеет и пятиполосное обозначение, с разницей лишь в том, что здесь цифровые данные имеют уже три полосы. Четвёртая укажет на множитель, который может подсказать или таблица, или калькулятор резисторов онлайн. Пятая полоса всегда указывает на точность в 0,005 процента.
  4. И наиболее редко можно встретить шесть полос маркировки сопротивлений. По сути, вся расшифровка соответствует пятиполосному варианту. Шестая полоса лишь скажет об изменении сопротивления при работе, то есть это температурный коэффициент.

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

  1. Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.
  2. Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
  3. Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов — таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

  1. Зелёный — будет иметь числовое значение, в этом случае «5»;
  2. Коричневый — также обозначает число и равен «1»;
  3. Жёлтый — третья полоса с числовыми данными. Согласно таблице, это «4»;
  4. Красный — является четвёртым по счёту кольцом, что отображает множитель. По данным таблицы этот цвет соответствует 100, или 1, умноженное на 10 во второй степени. А зная числовые значения (всё с той же таблицы), можно получить выражение 100 * 514, что даёт 51400 Ом, или 0.0514 МОм;
  5. Пятый цвет определяет точность. Это возможное отклонение от заданного рабочего значения. Для фиолетовой полосы значение будет 0,1%;
  6. Оранжевое кольцо указывает на температурный коэффициент. В данном случае это 15 ppm/°C.

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды — достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

  1. На странице будет содержаться рисунок резистора с полосками. Обязательно будет присутствовать возможность выбора количества колец. Нажимая поочерёдно на каждую из них, необходимо выбрать нужный цвет. Дальше, в зависимости от разработчика, надо или нажать на кнопку, чтобы калькулятор высчитал номинал по введённым данным, или это произойдёт автоматически. Таким образом, достаточно просто ввести нужные цвета и получить результат.
  2. Может выглядеть онлайн-калькулятор и как таблица. Здесь также необходимо выбрать нужный цвет в каждой ячейке, где первая означает первое кольцо, вторая — второе, и далее необходимое количество полос. Останется лишь нажать на кнопку «Показать результат».
  3. А есть вариант ещё проще. На странице изображён резистор с полосками. После выбора количества колец нужно лишь выбрать необходимую цветовую комбинацию. Делается это нажатием на нужный цвет в ячейках. При этом каждая из них соединена линией с изображением для более простого визуального восприятия. Дальше цветовой декодер сделает всё сам.

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

Расчет номинала резистора по цветовому коду:
укажите количество цветных полос и выберите цвет каждой из них (меню выбора цвета находится под каждой полоской). Результат будет выведен в поле «РЕЗУЛЬТАТ»

Расчет цветового кода для заданного значения сопротивления:
Введите значение в поле «РЕЗУЛЬТАТ» и укажите требуемую точность резистора. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Количество полос декодер подбирает по следующему принципу: приоритет у 4-полосной маркировки резисторов общего назначения, и только если резисторов общего назначения с таким номиналом не существует, выводится 5-ти полосная маркировка 1% или 0.5% резисторов.

Назначение кнопки «РЕВЕРС»:
При нажатии на эту кнопку цветовой код резистора будет перестроен зеркальным образом от исходного. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении (справа – налево). Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой. Обычно первая полоска или толще остальных, или расположена ближе к краю резистора. Но в случаях 5-ти и 6-ти полосной цветовой маркировки прецизионных резисторов может не хватить места, чтобы сместить полоски маркировки к одному краю. А толщина полосок может отличаться весьма незначительно. С 4-полосной маркировкой 5% и 10% резисторов общего назначения все проще: последняя полоска, обозначающая точность – золотистого или серебристого цвета, а эти цвета никак не могут быть у первой полоски.

Назначение кнопки «М+»:
Эта кнопка позволит сохранить в памяти текущую цветовую маркировку. Сохраняется до 9 цветовых маркировок резисторов. Кроме того, автоматически сохраняются в память калькулятора все значения, выбранные из колонок примеров цветовой маркировки, из таблицы значений в стандартных рядах, любые значения (правильные и неправильные), введенные в поле «Результат», и только правильные значения, введенные с помощью меню выбора цвета полосок либо кнопок «+» и «-«. Функция удобна, когда требуется определить цветовую маркировку нескольких резисторов – всегда можно быстро вернуться к маркировке любого из уже проверенных. Красным цветом в списке обозначаются значения с ошибочной и нестандартной цветовой маркировкой (значение не принадлежит к стандартным рядам, кодированный цветом допуск на резисторе не соответствует допуску стандартного ряда, к которому относится значение и т.д.).

Кнопка «MC»: – очистка всей памяти. Для удаления из списка только одной записи покройте оную двойным кликом.

Назначение кнопки «Исправить»:
При нажатии на эту кнопку (если в цветовом коде резистора допущена ошибка) будет предложен один из возможных правильных вариантов.

Назначение кнопок «+» и «-» :
При нажатии на них значение в соответствующей полоске изменится на один шаг в большую или меньшую сторону.

Назначение информационное поля (под полем «РЕЗУЛЬТАТ»):
В нем выводятся сообщения, к каким стандартным рядам принадлежит введенное значение (с какими допусками резисторы этого номинала выпускаются промышленностью), а так же сообщения об ошибках. Если значение не является стандартным, то либо вы допустили ошибку, либо производитель резистора не придерживается общепринятого стандарта (что случается).

Примеры цветовой кодировки резисторов:
Слева приведены примеры цветовой маркировки 1%, а справа – 5% резисторов. Кликните по значению в списке, и полоски на изображении резистора будут перекрашены в соответствующие цвета.

Таблица, расположенная выше, содержит стандартные значения сопротивлений. Таблица автоматически прокручивается до значений, которые находятся ближе всего к величине, заданной цветовым кодом на изображении резистора. Практически все номиналы постоянных резисторов, которые выпускаются промышленностью, берутся из стандартных рядов и получены умножением значения из стандартного ряда на 10 в определенной степени (номинал в данном случае в Омах, т.е. 28.7кОм = стандартное значение 287, умноженное на 10 в степени 2 /Ом/). Каждому ряду соответствует своя точность резисторов.

Калькулятор цветовой маркировки резисторов поможет расшифровать по цветным кольцам на резисторе его номинал и допустимое отклонение сопротивления от его номинального значения. Цветную маркировку на резисторах следует читать слева направо. Как правило, первое кольцо расположено ближе к одному из выводов или шире чем остальные.

Термостат для климат-контроля с дисплеем и удобным управлением. Кликните чтобы узнать подробнее.

Онлайн сопротивления маркировка. Маркировка резисторов цветными полосками

Маркировка резистора — это нанесение на поверхность такого элемента всех его данных. Всем привычно видеть характеристики техники, электроники и ее элементов, написанных «на обороте» изделия в достаточно понятном виде. Но резисторы могут быть настолько малы, что написать и потом прочесть на нем параметры номинального сопротивления, его точность и надежность физически невозможно.

Резистор характеризуется сопротивляемостью току и необходим для его уменьшения. Не зря название его произошло от латинского resisto, что означает сопротивляюсь. Резистор должен выполнять функции согласно закону Ома, в котором учитываются лишь ток, проходящий через него, пропорциональный напряжению на элементе. Но такого идеального резистора не существует. В реальности значение тока так же будет зависеть от неизбежно имеющихся емкости и индуктивности, и приводящих к искажению вольт-амперной зависимости.

Определение маркировки резисторов.

Для того, чтобы не путаться в обозначениях, маркировка резистора выполняется согласно ГОСТ 2.728-74. Этим документом нормируется и схемное обозначение постоянного сопротивления, который имеет вид:

Обозначение по ГОСТ 2.728-74 Описание
Постоянный резистор без указания номинальной мощности рассеивания.
Постоянный резистор номинальной мощностью рассеивания 0,05 Вт
Постоянный резистор номинальной мощностью рассеивания 0,125 Вт
Постоянный резистор номинальной мощностью рассеивания 0,25 Вт
Постоянный резистор номинальной мощностью рассеивания 0,5 Вт
Постоянный резистор номинальной мощностью рассеивания 1 Вт
Постоянный резистор номинальной мощностью рассеивания 2 Вт
Постоянный резистор номинальной мощностью рассеивания 5 Вт
Постоянный резистор номинальной мощностью рассеивания 10 Вт

Параллельное, последовательное и смешанное соединение резисторов.

Последовательное соединение резисторов.

В случае последовательно соединенных нескольких маркированных резисторов , общее сопротивление определяется суммированием их величин. Общий вид для расчёта:

U=U1+U2+U3+…+Un

При последовательно соединенных резисторах образуется неразветвленная цепь, в которой имеется единое значение тока, который назовем током ветви:

I=I1=I2=I3=…=In

Параллельное соединение резисторов.

Если резистивные элементы соединены параллельно , то для определения суммарного сопротивления необходимо сложить обратно-пропорциональные параметры сопротивлений в каждой ветви:

R=1/R1+1/R2+1/R3+…+1/Rn

Общий ток определяется согласно закону Кирхгофа, и равен сумме токов во всех имеющихся ветвях:

I=I1+I2+I3+…+In

Напряжение между двумя потенциалами одинаково для всех ветвей и будет являться общим:

U=U1=U2=U3=…=Un

Смешанное соединение резисторов.

Подсчет общих параметров сложных схем выполняется за несколько действий. Начинать нужно с выделения и расчёта идущих друг за другом участков, постепенно упрощать схему и вычислять сопротивления в соседних ветвях. В случае со схемой, представленной на изображении, первым этапом будет нахождение параметров в цепи R1 и R2 по формулам для последовательного соединения, а вторым — параллельно соединенных R1,2 и R3.

Цветовая маркировка резисторов.

Маркировка резисторов по цвету стала лучшим выходом для маркирования резисторов малых размеров. Резисторы могут быть в диаметре всего 1 мм, а в длину — 2 или 3. Найти подходящий можно только с увеличительным стеклом, и все равно есть риск ошибиться с расположением запятой в номинале. Маркировка резисторов малой величины, и не только, выполняется с помощью разноцветных полос, которые у большинства производителей совпадают по значению. Еще один вариант — буквенное обозначение наряду с цифирным в номинале сопротивления. При этом вместо лишних нулей пишут буквы K, что значит килоОм, М — мегаОм, R — Ом. Маркировка резистора 10K5 значит, что перед вами элемент с сопротивлением 10,5 кОм.

Предпочтительная маркировка резисторов малых размеров — это маркировка цветом, появившаяся на западе. С этим связано отсутствие разницы между синим и голубым цветами в маркировке, так как на английском они пишутся одинаково.

На резисторе может быть нанесено минимум три полосы, что означает допуск в 20%. Если полосы всего 4, это соответствует погрешности 10 или 5%, а сверхточные элементы имеют 6 полосок.

Две первые цветные полосы всегда расшифровывают как начальные две цифры номинала. В случае наличия до 4х полос, третья имеет значение десятичного множителя для цифр номинала — то есть, определит количество нулей в числе, а четвертая — реальную погрешность.

Маркировка резистора пятью цветами предполагает, что третья полосочка будет иметь значение третьего знака в числе номинала, четвертая — число нулей, а 5 — точность.

Шестая полоса всегда несет информацию о температурном коэффициенте. Ширина этой полоски может быть шире остальных в 1,5 раза, что говорит о количестве отказов на тысячу часов работы в процентах.

Кодировка цветами включает всего 12 цветов, начиная с серебристого, золотистого, черного и коричневого, затем шесть цветов радуги, где синий и голубой не разделяются, и серый и белый. Так что при желании можно легко запомнить этот порядок.

Цветовая кодировка резисторов.

Цветовая кодировка резисторов расшифровывается довольно просто, посмотрим на примере маркировку резистора из четырех полос. Первая и вторая — коричневая и черная. Из них получается число 10. Третья полоса имеет красный цвет, что соответствует двум нулям или множителю 100, который позволяет получить окончательное число номинала — 1000 Ом или 1 кОм. Последняя серебистая полоска означает погрешность в 10%.

Цвет кольца или точек

Первая цифра

Вторая цифра

Множитель

Коричневый

Оранжевый

Фиолетовый

Золотистый

Серебристый

Изредка бывает так, что не понятно, откуда начинать расшифровку, ведь резистор одинаков с обеих сторон, а отступы от края могут быть симметричными. При этом важно, чтобы первые полосы давали табличное значение номинального сопротивления.

Таблица маркировки резисторов.

Обычные резистивные элементы почти независимы от показаний температуры.

Резистивный элемент — это элемент, безвозвратно забирающий электроэнергию от источников и преобразующий эту энергию в другие ее виды (тепловую, излучения, механическую, химическую и др.).

Эта несущественная зависимость носит линейный характер, так как есть возможность не брать в учет коэффициенты 2 и 4 порядка. Если принять во внимание температурный коэффициент, обычный резистор можно превратить в термометр. Рассматривая полупроводниковые резисторы, можно заметить влияние на них температуры в большей степени. Эта зависимость представлена экспоненциальной функцией, которая в определенных температурных диапазонах может быть линейной и использоваться в практических целях.

Цвет кольца или точек

Первая цифра

Вторая цифра

Множитель

Коричневый

Оранжевый

Фиолетовый

Золотистый

Серебристый

И как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление .

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.д. В сложных приборах количество резисторов может достигать до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допускаемое отклонение фактической величины сопротивления от номинального (допуск), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровня создаваемых шумов, размерами, массой и стоимостью. Однако на практике резисторы выбирают по сопротивлению , номинальной мощности и допуску . Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом ), килоомах (кОм ) и мегаомах (МОм ):

1кОм = 1000 Ом ;
1МОм = 1000 кОм = 1000000 Ом .

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10 .

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой , цифровой или цветовой маркировки .

Буквенно-цифровая маркировка .

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е » и «R », единицу килоом буквой «К », а единицу мегаом буквой «М ».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е » и «R ». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω »:

3R — 3 Ом
10Е — 10 Ом
47R — 47 Ом
47Ω – 47 Ом
56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К ». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой. В некоторых случаях может указываться полная величина сопротивления с буквой «R » на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 Ом
К33 = 0,33 кОм = 330 Ом
К68 = 0,68 кОм = 680 Ом
360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К »:

2К0 — 2кОм
10К — 10 кОм
47К — 47 кОм
82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М ». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОм
М47 = 0,47 МОм = 470 кОм
М91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М »:

— 1 МОм
10М — 10 МОм
33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е , R , К и М , обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом
1Е5 — 1,5 Ом
3R3 — 3,3 Ом
1К2 — 1,2 кОм
6К8 — 6,8 кОм
3М3 — 3,3 МОм

Цветовая маркировка .

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, то ширина первого кольца делается примерно в два раза больше других.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают в Омах, третье кольцо является множителем , а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск. Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2 )
фиолетовое — (7 )
красное — (100 )
серебристое — (10% )
Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10% .

Резистор маркирован пятью кольцами:

красное — (2 )
фиолетовое (7 )
красное (2 )
красное (100 )
золотистое (5% )
Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета .

И еще момент. Если нет желания возиться с таблицей, то в интернете есть программы онлайн калькуляторы, предназначенные для подсчета сопротивления по цветным кольцам. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке можно почитать в статье.

Цифровая маркировка .

Цифровая маркировка наносится на корпуса SMD компонентов и маркируется тремя или четырьмя цифрами.

При трехзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель . Множителем является число 10 возведенное в степень третьей цифры:

221 – 22 х 10 в степени 1 = 22 Ом х 10 = 220 Ом ;
472 – 47 х 10 в степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм ;
564 – 56 х 10 в степени 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм ;
125 – 12 х 10 в степени 5 = 12 Ом х 100000 = 12000000 Ом = 12 МОм .

Если последняя цифра ноль , то множитель будет равен единице , так как десять в нулевой степени равно единице:

100 – 10 х 10 в степени 0 = 10 Ом х 1 = 10 Ом ;
150 – 15 х 10 в степени 0 = 15 Ом х 1 = 15 Ом ;
330 – 33 х 10 в степени 0 = 33 Ом х 1 = 33 Ом .

При четырехзначной маркировке первые три цифры также обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

1501 – 150 х 10 в степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм ;
1602 – 160 х 10 в степени 2 = 160 Ом х 100 = 16000 Ом = 16 кОм ;
3243 – 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм .

1.2. Допуск (класс точности) резистора.

Вторым важным параметром резистора является допускаемое отклонение фактического сопротивления от номинального значения и определяется допуском (классом точности).

Допускаемое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и приведены в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, применяемые в измерительной аппаратуре, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может быть в пределах от 9 до 11 кОм ±10%.

На корпусе резистора допуск указывается после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

У резисторов с цветовой маркировкой допуск указывается последним цветным кольцом: серебристый цвет – 10%, золотистый – 5%, красный – 2%, коричневый – 1%, зеленый – 0,5%, голубой – 0,25%, фиолетовый – 0,1%. При отсутствии кольца допуска резистор имеет допуск 20%.

1.3. Номинальная мощность рассеивания.

Третьим важным параметром резистора является его мощность рассеивания

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала повышает температуру тела резистора, а затем за счет теплопередачи переходит в воздух. Поэтому мощностью рассеивания называют ту наибольшую мощность тока, которую резистор способен длительное время выдерживать и рассеивать в виде тепла без ущерба потери своих номинальных параметров.

Поскольку слишком высокая температура тела резистора может привести его к выходу из строя, то при составлении схем задается величина, которая указывает на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения мощности принят ватт (Вт).

Например. Допустим, что через резистор сопротивлением 100 Ом течет ток 0,1 А, значит, резистор рассеивает мощность в 1 Вт. Если же резистор будет меньшей мощности, то он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности отличаются размерами: чем больше размер резистора, тем больше его номинальная мощность, тем большую силу тока и напряжение он способен выдержать.

Резисторы выпускаются с мощностью рассеивания 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, тогда как малогабаритные резисторы приходится определять на «глаз».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. На первое время в качестве ориентира для сравнения можно использовать обычную спичку . Более подробно прочитать про мощность и дополнительно посмотреть видеоролик можно в статье.

Однако с размерами есть небольшой нюанс, который надо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев .

Резисторы можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные .

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки , нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций . Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника , а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R » и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах , но единицу измерения не ставят:

15 — 15 Ом
680 – 680 Ом
920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R :

1R3 — 1,3 Ом
33R – 33 Ом
470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к »:

1,2к — 1,2 кОм
10к — 10 кОм
560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М »:

— 1 МОм
3,3М — 3,3 МОм
56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация когда при конструировании какого-либо устройства под рукой не оказывается резистора с нужным сопротивлением, но зато есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного соединения можно собрать резистор с любым номиналом.

При последовательном соединении резисторов их общее сопротивление Rобщ равно сумме всех сопротивлений резисторов, соединенных в эту цепь:

Rобщ = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их общее сопротивление Rобщ = 12 + 24 = 36 кОм.

При параллельном соединении резисторов их общее сопротивление уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора:

Допустим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их общее сопротивление будет равно:

И еще момент: при параллельном соединении двух резисторов с одинаковым сопротивлением, их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных примеров понятно, что если хотят получить резистор с бо́льшим сопротивлением, то применяют последовательное соединение, а если с меньшим, то параллельное. А если остались вопросы, почитайте статью , в которой способы соединения рассказаны более подробно.

Ну и в дополнении к прочитанному посмотрите видеоролик о резисторах постоянного сопротивления.

Ну вот, в принципе и все, что хотел сказать о резисторе в целом и отдельно о резисторах постоянного сопротивления . Во второй части статьи мы познакомимся с .
Удачи!

Литература:
В. И. Галкин — «Начинающему радиолюбителю», 1989 г.
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. Г. борисов — «Юный радиолюбитель», 1992 г.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Органайзер для SMD компонентов

Инструкция

Самый простой способ определить сопротивление резистора – узнать об этом из соответствующей документации. Если резистор приобретен как самостоятельная деталь, найдите сопроводительные документы (накладную, гарантийный талон и т.п.). Отыщите в них номинал резистора. Скорее всего, величина сопротивления будет указана рядом с наименованием детали, например, резистор 4,7 К. В этом случае число означает номинал резистора, а буква () – единицу измерения. Варианты К, к, КОм, кОм, Ком, ком соответствуют килоомам.Аналогичные обозначения с буквой «М», вместо «к» — мегаомам. Если буква «м» будет строчной (маленькой), то теоретически это соответствует миллиомам. Однако на практике такие резисторы обычно не продаются, а изготавливаются самостоятельно из нескольких витков специальной проволоки. Поэтому комбинации с буквой «м» можно к мегаомам (в нестандартных случаях лучше все же уточнить).Отсутствие после числа единицы измерения или наличие «Ом» или «ом» означает, соответственно, Ом. (на практике может означать, что продавец просто не указал единицу измерения).

Если резистор является частью электрического (электронного) устройства, возьмите электрическую схему этого прибора. Если схемы нет, попробуйте найти ее в интернете. Отыщите на схеме соответствующий резистор. Обозначаются резисторы небольшими прямоугольниками с линиями выходящими из коротких сторон. Внутри прямоугольника могут располагаться (обозначают мощность). Рядом с обозначением резистора (прямоугольником) обычно находится буква R и некоторое число, обозначающее порядковый номер резистора , например, R10. После обозначения резистора указывается его номинал (чуть правее или ниже). Если сопротивление резистора не указано, то посмотрите в нижнюю часть схемы – иногда номиналы резисторов (сгруппированные по значениям) находятся там.

Если у вас имеется омметр или мультиметр, то просто подключите прибор к выводам резистора и запишите показания. Мультиметр предварительно переключите в режим измерения сопротивления. Если омметр «зашкаливает» или наоборот, показывает очень маленькое значение, настройте его на подходящий диапазон. Если резистор является частью схемы, то предварительно выпаяйте его, иначе показания прибора наверняка будут неверными (меньшими).

Номинал резистора можно также определить по его маркировке. Если обозначение номинала состоит из двух цифр и одной буквы (типично для старых «советских» деталей), то используйте следующее правило:
Буква ставится на место десятичной запятой и обозначает кратную приставку:К – килоом;
М – мегаом;
Е – единиц, т.е. в данном случае Ом.Если номинал резистора – целое число, то соответствующая буква ставится в конце обозначения (69К = 69 кОм). Если сопротивление резистора меньше единицы – буква ставится перед числом (М15 = 0,15 МОм = 150 кОм). В дробных номиналах буква находится между цифрами (9Е5 = 9,5 Ом).

Для обозначений, состоящих из трех цифр, запомните следующее простое правило: к первым двум цифрам надо дописать столько нулей, сколько обозначено третьей цифрой. Например, 162, 690, 166 расшифровывается следующим образом:162 = 16’00 Ом = 1,6 кОм;
690 = 69’ Ом = 69 Ом;
166 = 16’000000 Ом = 16 МОм.

Если номинал резистора обозначен цветными полосками, поверните его (или повернитесь) так, чтобы отдельная (отстоящая от трех) полоска находилась справа. Затем, воспользовавшись нижепредставленной таблицей соответствия цветов, переведите цвета полосок в цифры:- черный — 0;
— коричневый — 1;
— красный — 2;
— оранжевый — 3;
— желтый — 4;
— зеленый — 5;
— голубой — 6;
— фиолетовый — 7;
— серый — 8;
— белый — 9.Получив трехзначное число, воспользуйтесь правилом, описанным в предыдущем пункте. Так например, если цвета трех полосок расположены в следующим порядке, то есть слева направо (красный — 2, оранжевый — 3, желтый — 4), получаем число 234, которое соответствует номиналу 230000 Ом = 230 кОм. Кстати, вышеприведенную таблицу очень легко запомнить. Порядок средних цветов соответствует радуге, а крайние цвета к концу списка становятся светлее.

Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. В переводе с английского это название звучит как «Сопротивление». Они различаются как по номинальному сопротивлению, так и по допустимой мощности. Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение. В зависимости от типа резисторов кодировка может различаться, она бывает: буквенно-цифровая, цифровая либо цветовыми полосами. В этой статье мы расскажем подробнее, какая бывает маркировка резисторов отечественного и импортного производства, а также как расшифровать обозначения, указанные производителем.

Обозначение номинала буквами и цифрами

На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами (кольцами). Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. Резисторы до сотни Ом содержат в своей маркировке букву «R», или «Е», или «Ω». Тысячи Ом маркируются буквой «К», миллионы букву М, т.е. по буквам определяют порядок величины. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров.

На фото сверху вниз:

  • 2К4 = 2,4 кОм или 2400 Ом;
  • 270R = 270 Ом;
  • К27 = 0,27 кОм или 270 Ом.

Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности. Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности.

Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример – это керамические резисторы.

В первой части обозначения указано 5W – это мощность резистора равная 5 Вт. 100R – значит, что его сопротивление в 100 Ом. Буква J говорит о допуске отклонений от номинального значения равном 5% в обе стороны. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения.

Как определить номинал по цветовым кольцам

В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки. В общем виде он собран в ГОСТ 175-72.

Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец. При этом кольца могут быть смещены к одному из выводов. Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара.

Другой вариант, когда маркировочные кольца расположены равномерно, т.е. заполняют поверхность равномерно. Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец (первое) не может быть золотого цвета, тогда можно определить с какой стороны идет отчет.

Обратите внимание при таком способе маркировки из 4-х колец третье кольцо – это множитель. Как разобраться в этой таблице? Возьмем верхний резистор первое кольцо красного цвета, это 2, второе фиолетового – это 7, третье, множитель красное – это 100, а допуск у нас коричневый – это 1%. Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны.

Второй резистор имеет цветовую маркировку из 5 полос. У нас: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском в 1%.

У резисторов из 3 полос цветовая маркировка производится по такой логике:

  • 1 полоса – единицы;
  • 2 полоса – сотни;
  • 3 полоса – множитель.

Точность таких компонентов равна 20%.

Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.

Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления (насколько изменяется сопротивление при изменении температуры).

Чтобы определить номинал воспользуйтесь таблицей. Обратите внимание на последнюю колонку – это ТКС.

На корпусе цветные кольца распределяются, так как показано на этой схеме:

Более подробно узнать о том, как расшифровать маркировку резисторов, вы можете из данных видео:

Маркировка SMD резисторов

В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.

Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.

Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.

Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.

И целые отделяются от дробных значений.

Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.

При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.

Исходя из таблицы, шифр 01C значит:

  • 01 = 100 Ом;
  • C – множитель 10 2 , это 100;
  • 100*100 = 10000 Ом или 10 кОм.

Такой вариант обозначений называется EIA-96.

Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!

Похожие материалы:

Цветовая маркировка резисторов — стандарты и правила определения сопротивления

Естественно, что без сопротивления не обходится ни одна электронная схема. Где-то необходимо ограничение протекающего напряжения по той или иной дорожке, а иногда нужен обратный процесс — вообще, возможности подобных элементов очень велики. И если рассматривать эти компоненты, произведенные в советское время, то никаких вопросов по их характеристикам не возникало — номинал был прописан в обозначении на корпусе, все было предельно понятно.

А вот с приходом на радиорынок таких современных элементов, как резисторы, маркировка которых обозначается при помощи полосок, многие радиолюбители (даже лучше сказать основная их часть), схватились за голову — как определить сопротивление по этим цветным линиям? Ведь для того, чтобы определить номинал подобного элемента по его цветовой маркировке, необходимо пересмотреть огромное количество таблиц и прочей литературы. И это при том, что некоторые производители пытались ввести дополнительно еще и свои обозначения.

Сейчас, когда система производства и обозначений сопротивлений стандартизирована, конечно, цветная маркировка резисторов помогает определять номинал элементов, но все же без некоторых таблиц при этом не обойтись.

Нужно попробовать понять, как же определить номинал резистора, будь то элемент на 10 кОм или на 25, который находится перед глазами, без применения дополнительных устройств, обращая внимание только лишь на цветовую маркировку.

Разнообразие резисторов

Цветовая маркировка

Если разобраться, то определение сопротивления резистора не так уж и проблематично. Согласно введенным стандартам, на подобные элементы наносится разное количество цветовых полос в зависимости от номинала. Их число может быть от четырех до шести, и каждая из них несет свою информацию.

Однако, мало знать цвета и их последовательность. Чтение обозначений тоже имеет свои нюансы. К примеру, для правильного определения номинала резистора по полоскам необходимо расположить его так, чтобы полоса с оттенком металлика, находилась по правую сторону. А при отсутствии подобной — группа полос по левую.

Далее чтение цветовой маркировки резисторов происходит в зависимости от количества нанесенных колец:

  • Три кольца — минимальное количество. Погрешность такого обозначения сопротивлений может составить 20 %. Первые два кольца будут означать значение, а третье — это показатель множителя маркировки резисторов.
  • Четыре кольца — расчет производится подобным предыдущему способом, только 4-е обозначит отклонение. При подобном обозначении возрастает точность определения номинала, и погрешность составит уже всего 5-10%.
  • Пять колец — здесь показателем являются уже три первых цифры, а далее, 4-е — множитель, а 5-е — отклонение. Погрешность при подобном обозначении составляет не более 0.005%.
  • Последний вариант является самым точным и маркируется шестью кольцами. Цветная маркировка читается аналогично предыдущему варианту, при этом последнее, 6-е кольцо обозначает коэффициент температуры, до которой нагревается корпус элемента.

Сложность может заключаться и в том, что некоторые таблицы для расшифровки цветовых маркировок резисторов вообще не содержат обозначений шестого кольца.

Также часто на корпус наносится и буквенная маркировка, при условии, что позволяют размеры. Тогда она может выглядеть так: 10 — 1 Ом, или 1К0 — 1 кОм.

Таблица универсальных цветов

Универсальные цвета

Существует таблица, с указанием универсальных цветов, при помощи которой читается маркировка резисторов по полоскам. Выписав отдельно числовое обозначение каждой из полос сопротивления, можно определить номинал  элемента достаточно точно. Обозначения цветов выглядят следующим образом:

  • Черный — 0;
  • Коричневый — 1;
  • Красный — 2;
  • Оранжевый — 3;
  • Желтый — 4;
  • Зеленый — 5;
  • Синий — 6;
  • Фиолетовый — 7;
  • Серый — 8;
  • Белый — 9;
  • Серебристый — «-1»;
  • Золотистый — «-2».

Для того чтобы было более понятно чтение по цветовой маркировке, имеет смысл привести несколько примеров.

Примеры чтения по цветной маркировке

Пример для общего понимания цветовой маркировки

На данном изображении видно наличие полос зеленого, коричневого, красного и золотистого цвета. Согласно таблице и правилам, согласно которым читается маркировка сопротивлений, зеленая и коричневая полоса составляют значение 51. Далее идет красная полоса множителя, который обозначает число 2. И крайняя левая золотистая — «-2». Из всего этого делается вывод, что номинал этого сопротивления будет равен 5.1 кОм с допуском в 5%.

Также можно рассмотреть более сложный вариант цветовой маркировки с пятью цветными полосками. Для примера возьмем последовательность полос — зеленый, красный, черный, белый, серебристый. Три первых цифры, которые являются значением, это 520. Далее идет множитель 9 и отклонение «-1». Произведя несложные расчеты по цветному обозначению, получаем номинал сопротивления элемента, равный 502000 МОм, с допуском в 10%.

Конечно, намного удобнее и проще узнать размер номинального сопротивления в омах, если под рукой есть компьютер или любой гаджет, на который установлена специальная программа — калькулятор цветовых обозначений. Подобное программное обеспечение осуществляет необходимый подбор и избавляет от необходимости производить расчеты. Все, что нужно — это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после чего программа сама рассчитает и выдаст на экран информацию по номиналу этого элемента.

Чтение 6-ти полосных маркировок резисторов

Отклонения от стандартов в маркировках

Конечно, практически все производители наносят цветовую маркировку в соответствии с введенными стандартами. Однако есть и исключения.

К примеру, компания Phillips, которая специализируется на электронике, как бытового, так и промышленного применения, ввела отдельные нормы нанесения маркировок сопротивления по цветам. Дело в том, что полосы у данной компании обозначают не только номинал резистора, но также несут информацию и о технологии изготовления того или иного элемента, а также о некоторых свойствах компонентов. В подобных обозначениях смысл имеет не только нестандартное расположение колец, но и даже цвет резистора, а именно его корпуса.

Еще один пример изменения стандартных маркеров, обозначающих номиналы резисторов по цветам — CGW и Panasonic. Эти фирмы также наносят цветовые кольца в своей последовательности, не подчиняясь общепринятым нормам.

Конечно, для потребителя подобные изменения в нанесении маркеров очень неудобны, но фирмы, их использующие, объясняют это тем, что делается это для предотвращения подделок и установки на их оборудование неоригинальных элементов при выходе их из строя. Может быть, по-своему, они и правы.

Дополнительная информация

Как уже упоминалось, возможно нанесение информации на корпус сопротивления и в более понятном, буквенно-числовом виде. Подобное обозначение может быть лишь при условии наличия такой возможности, то есть, если корпус резистора имеет более крупный размер. Ведь довольно проблематично нанести читаемые числа на элемент размером в 2 мм. Именно по этой причине и были приняты стандарты цветовой маркировки.

Как, наверное, уже стало ясно, прочесть информацию, которую несут полоски на сопротивлении по цветам (то есть понять, как определить номинал резистора), не так уж и сложно. Главное, чтобы под рукой были необходимые таблицы. Ну а если же имеется возможность воспользоваться программой, такой как калькулятор цветовых маркировок резисторов, то тогда вообще любые вопросы, связанные с расшифровкой, отпадают.

В заключение можно добавить, что подобное обозначение имеет свои преимущества — оно никогда не стирается с корпуса, как это было в случаях с советскими резисторами, а потому эти элементы всегда подлежат идентификации.

Похожие статьи: Резисторы

— learn.sparkfun.com

Добавлено в избранное Любимый 48

Маркировка декодирующего резистора

Хотя они могут не отображать свое значение сразу, большинство резисторов имеют маркировку, показывающую их сопротивление. Резисторы PTH используют систему цветовой кодировки (которая действительно добавляет немного изящества схемам), а резисторы SMD имеют свою собственную систему маркировки значений.

Расшифровка цветных полос

Осевые резисторы со сквозным отверстием обычно используют систему цветных полос для отображения своего значения.Большинство из этих резисторов будут иметь четыре цветных полосы, окружающие резистор, хотя вы также найдете пять полосных и шесть полосных резисторов.

Четырехполосный резистор

В стандартных четырехполосных резисторах первые две полосы обозначают две старшие цифры номинала резистора. Третья полоса — это весовое значение, при котором умножает две значащие цифры на десять.

Последняя полоса указывает допуск резистора.Допуск объясняет, насколько более или менее фактическое сопротивление резистора можно сравнить с его номинальным значением. Ни один резистор не сделан идеально, и различные производственные процессы приведут к лучшим или худшим допускам. Например, 1 кОм; резистор с допуском 5% на самом деле может быть где-то между 0,95 кОм; и 1.05кОм ;.

Как определить, какая группа первая и последняя? Последний диапазон допусков часто четко отделен от диапазонов значений, и обычно это либо серебро, либо золото.

Пяти- и шестиполосные резисторы

Пятиполосные резисторы имеют третью полосу значащих цифр между первыми двумя полосами и полосой умножителя . Пятиполосные резисторы также имеют более широкий диапазон допусков.

Шестиполосные резисторы — это, по сути, пятиполосные резисторы с дополнительной полосой на конце, которая указывает температурный коэффициент. Это указывает на ожидаемое изменение номинала резистора при изменении температуры в градусах Цельсия. Обычно эти значения температурного коэффициента чрезвычайно малы, в диапазоне ppm.

Цветовые полосы резистора декодирования

При расшифровке цветовых полос резисторов обратитесь к таблице цветовых кодов резисторов, подобной приведенной ниже. Для первых двух полос найдите соответствующее цифровое значение этого цвета. 4,7 кОм; Резистор, показанный здесь, имеет в начале цветные полосы желтого и фиолетового цветов, которые имеют цифровые значения 4 и 7 (47). Третья полоса 4,7 кОм; красный, что означает, что 47 следует умножить на 10 2 (или 100). 47 умножить на 100 — это 4700!

4.7к & Ом; резистор с четырьмя цветными полосами

Если вы пытаетесь сохранить код цветовой полосы в памяти, может помочь мнемоническое устройство. Существует несколько (иногда сомнительных) мнемоник, которые помогают запомнить цветовую кодировку резистора. Хороший, который раскрывает разницу между отсутствием b и b rown:

« B ig b rown r abbits o ften y ield g reat b ig v ocal g roans w hen g igly s napped .«

Или, если вы помните «ROY G. BIV», вычтите индиго (бедный индиго, никто не помнит индиго) и добавьте черный и коричневый к передней части и серо-белый к задней части классической цветовой схемы радуги. .

Таблица кодов цветов резистора

Проблемы со зрением? Щелкните изображение для лучшего просмотра!

Калькулятор цветовой кодировки резистора

Если вы предпочитаете пропустить математику (мы не будем судить!) И просто воспользуетесь удобным калькулятором, попробуйте один из них!

Четырехполосный резистор
Диапазон 1 Диапазон 2 Диапазон 3 Диапазон 4
Значение 1 (MSV) Значение 2 Вес Допуск
Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%)

Сопротивление: 1 кОм; ± 5%

Пяти- и шестиполосные резисторы
Примечание: Рассчитайте здесь свой шестиполосный резистор, но не забудьте добавить температурный коэффициент к окончательному значению резистора.
Диапазон 1 Диапазон 2 Диапазон 3 Диапазон 4 Диапазон 5
Значение 1 (MSV) Значение 2 Значение 3 Вес Допуск
Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%) Коричневый (± 1%) Красный (± 2%) Зеленый (± 0.5%) Синий (± 0,25%) Фиолетовый (± 0,1%) Серый (± 0,05%)

Сопротивление: 1 кОм; ± 5%

Расшифровка маркировки для поверхностного монтажа

Резисторы SMD

, как и в корпусах 0603 или 0805, имеют собственный способ отображения своего значения. Есть несколько распространенных методов маркировки этих резисторов. Обычно на корпусе печатается от трех до четырех символов — цифр или букв.

Если три символа, которые вы видите, это , все числа , вы, вероятно, смотрите на резистор с маркировкой E24 .Эти маркировки на самом деле имеют некоторое сходство с системой цветных полос, используемой на резисторах PTH. Первые два числа представляют две первые старшие цифры значения, последнее число представляет величину.

На изображении выше в качестве примера резисторы обозначены 104 , 105 , 205 , 751 и 754 . Резистор с маркировкой 104 должен быть 100 кОм; (10×10 4 ), 105 будет 1 МОм & Ом; (10×10 5 ), а 205 — 2 МОм; (20×10 5 ). 751 — 750 Ом; (75×10 1 ) и 754 составляет 750 кОм; (75×10 4 ).

Другая распространенная система кодирования — E96 , и она самая загадочная из всех. Резисторы E96 будут обозначены тремя символами — двумя цифрами в начале и буквой в конце. Два числа сообщают вам первые три цифры значения, соответствующие одному из не столь очевидных значений в этой поисковой таблице.

89 92 900

94 909

931 9009 4 205
Код Значение Код
Код Значение Код Значение Код Значение
Код Значение
Код Значение
01 100
17 147
900 49 316
65 464
81 681
02 102
18 150
34 221
50 324
66 475
82 698
03 105
19 154
35 226
332
67 487
83 715
04 107
20 158
36 232
36 232
52 340
68 499
84 732
05 110
21 162
37 237 900
53 348
69 511 90 095
85 750
06 113
22 165
38 243
54 357
523
86 768
07 115
23 169
39 249
55 3652 71 536
87 787
08 118
24 174
40 255
56 370
72 549
88 8 06
09 121
25 178
41 261
57 383
73 562
825
10 124
26 182
42 267
58 392
74 576
90 845
11 127
27 187
43 274
59 402
75 590
91 866
12 130
28 191
44 280
60 412
76 604
887
133
29 196
45 287
61 422
77 619
93
14 137
30 200
46 294
62 432
78 634
78 634
15 140
31
47 301
63 442
79 649
95 953
16 143 9025 32 210
48 309
64 453
80 665
96 976

Буква в конце представляет множитель, соответствующий чему-то в этой таблице:

95 001
Letter Множитель Letter Множитель Letter Множитель
A 1 D 1000
Y или R 0,01 B или H 10 E 10000
X или S 0,1 C 100 F 100000

Итак, резистор 01C — наш хороший друг, 10 кОм; (100×100), 01B составляет 1 кОм; (100×10), а 01D — 100 кОм.Это просто, другие коды могут быть не такими. 85A на картинке выше — 750 & Ом; (750×1) и 30C на самом деле составляет 20 кОм.



← Предыдущая страница
Типы резисторов

Типы и маркировка резисторов, содержащих золото. Онлайн

Банкноты

1. Общие положения. В соответствии с ГОСТ 28883-90 и международным стандартом сопротивление резисторов маркируется цветными полосками.Маркировка тремя полосами применяется для резисторов с точностью до 20%, четырьмя полосами — с точностью 5% и 10%, пятью — с точностью до 0,005%. Шестая полоска на резисторе показывает температурный коэффициент сопротивления (ТКС).

2. Цветовая маркировка резисторов 3 полосками . Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде десятичной степени, на которую должно умножаться число, состоящее из первых двух цифр.Точность резисторов с 3 полосками составляет 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R = (10 А + В) 10 С,

3. Цветовая маркировка резисторов 4 полосами. Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде десятичной степени, на которую должно умножаться число, состоящее из первых двух цифр. Четвертая полоска означает точность резистора в процентах.Он может быть серебристого или золотистого цвета, что означает допуск 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R = (10 А + В) 10 С,

где R — сопротивление резистора, Ом; А — номер цвета первой полосы; B — номер цвета второй полосы; C — это номер цвета третьей полосы.

4. Цветовая маркировка резисторов 5 полосами. Цвет первых трех полос означает цифры сопротивления.Четвертая полоса означает множитель в виде десятичной степени, на которую нужно умножить число, состоящее из первых трех цифр. Пятая полоска означает точность резистора в процентах.

Сопротивление резистора с пятью полосками можно найти по формуле:

5. Цветовая маркировка резисторов 6 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде десятичной степени, на которую нужно умножить число, состоящее из первых трех цифр.Пятая полоска означает точность резистора в процентах. Шестая полоска означает температурный коэффициент сопротивления.

Сопротивление шестиполосного резистора можно найти по формуле:

R = (100 А + 10 В + С) 10 Д,

где R — сопротивление резистора, Ом; А — номер цвета первой полосы; B — номер цвета второй полосы; C — номер цвета третьей полосы; D. — Номер цвета — четвертая полоска.

Для резисторов с точностью до 20% используется маркировка тремя полосами для резисторов с точностью до 10% и маркировка 5% четырьмя полосами, для более точных резисторов с пятью или шестью полосами.Первые две полоски всегда означают первые два знака номинала. Если количество полос составляет 3 или 4, третья полоса означает десятичный коэффициент, то есть дедикулу из дюжины, которая умножается на число, состоящее из двух цифр, обозначенных первыми двумя полосами. Если полосок 4, то последнее говорит о точности резистора. Если полосок 5, то третий означает третий знак сопротивления, четвертый — десятичный множитель, пятый — точность. Шестая полоска, если есть, указывает температурный коэффициент сопротивления (ТКС).Если эта полоса в 1,5 раза шире остальных, то это говорит о надежности резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10%) точностью. В этом случае первые две полосы определяют первые знаки номинала, третья — множитель, четвертая — точность, а пятая — температурный коэффициент.

4 кольца маркировки


5 колец маркировка


Калькулятор номиналов резисторов SMD

Кодирование 3-х цифр

4-х значный код

Войти с помощью:

Случайные статьи
  • 08.10.2014

    Усилитель для наушников обладает следующими характеристиками: Выходная мощность на нагрузке 8 Ом 1 Вт Коэффициент гармоник 0,01% Диапазон частот 10 … 30000 Гц Электропитание +/- 25 В Ток Ток Ток Ток Каскад на VT1 VT2 Выход OU линейно разомкнут. режим A. Смещение VT1 Базы данных VT2 обеспечивают цепочку VD1 R7 R8 VD2. Усилитель …

  • 21.09.2014

    При традиционном методе печатного монтажа много времени уходит на разработку схем крепления.При изготовлении используются дефицитные и дорогие материалы и реагенты. Предлагаемый способ формования имеет небольшую сложность, не требует предварительной разработки схемы крепления, обеспечивает установку любых элементов и их замену. Из электрокартера или плотного ватмана приклейте шасси высотой 4-10 мм …

Состав:

Естественно, без сопротивления электронная схема не требуется. Где-то нужно ограничить протекающее напряжение на той или иной дорожке, а иногда нужен обратный процесс — в целом возможности таких элементов очень высоки.А если рассматривать эти комплектующие, произведенные в советское время, то по их характеристикам вопросов не возникало — в обозначении на корпусе прописывался номинал, все было предельно ясно.

Но с приходом таких современных элементов, как резисторы, маркировка которых обозначена полосами, многие радиолюбители (а точнее их основная часть) схватились за голову — как определить сопротивление по этим цветным линиям? Ведь для того, чтобы определить номинал аналогичного элемента по его цветовой маркировке, необходимо пересмотреть огромное количество таблиц и другой литературы.И это при том, что некоторые производители пытались дополнительно ввести и свои обозначения.

Теперь, когда система производства и обозначений удельных сопротивлений стандартизирована, цветовая маркировка резисторов, конечно, помогает определить номинальные элементы, но все же без каких-то таблиц не обойтись.

Нужно попытаться понять, как определить номинал резистора, будь то элемент на 10 ком или 25, который находится перед глазами, без использования дополнительных устройств, обращая внимание только на цветовую маркировку .

Цветовая маркировка

Если разобраться, то определение резистора не так уж и проблематично. По введенным стандартам на такие элементы наносится разное количество цветных полос в зависимости от номинала. Их может быть от четырех до шести, и каждый из них несет свою информацию.

Однако немного знаю цвета и их последовательность. Чтение обозначений тоже имеет свои нюансы. Например, чтобы правильно определить номинал резистора в полосках, необходимо расположить его так, чтобы полоса с оттенком металлик была с правой стороны.А за отсутствием подобного — группа полос слева.

  • Три кольца — минимальное количество. Погрешность такого обозначения сопротивления может составлять 20%. Первые два кольца будут означать номинал, а третье — показатель маркировки множителя резисторов.
  • Четыре кольца — расчет производится аналогично предыдущему, только четвертое обозначает отклонение. При таком обозначении точность определения номинала увеличивается, и погрешность уже будет всего 5-10%.
  • Пять колец — здесь первые первые числа уже являются показателем, затем 4-е — множитель, а 5-е — отклонение. Погрешность такого обозначения не более 0,005%.
  • Последний вариант самый точный и отмечен шестью кольцами. Цветовая маркировка читается аналогично предыдущему варианту, а последнее, 6-е кольцо обозначает температурный коэффициент, до которого нагревается корпус элемента.

Сложность может заключаться в том, что некоторые таблицы для расшифровки цветовой маркировки резисторов не содержат обозначений шестого кольца.

Также на корпус наносится буквенная маркировка, если позволяют габариты. Тогда она могла бы выглядеть так: 10 — 1 Ом, или 1k0 — 1 ком.

Универсальные цвета

Имеется таблица с указанием универсальных цветов, с помощью которой считывается маркировка резисторов полосами. Написав отдельно числовое обозначение каждой из полос сопротивления, можно довольно точно определить номинал элемента. Обозначения цветов выглядят так:

  • Черный — 0;
  • Коричневый — 1;
  • Красный — 2;
  • Оранжевый — 3;
  • Желтый — 4;
  • Зеленый — 5;
  • Синий — 6;
  • Фиолетовый — 7;
  • Серый — 8;
  • Белый — 9;
  • Серебро — «-1»;
  • Золотой — «-2».

Для более четкого понимания цветовой маркировки имеет смысл привести несколько примеров.

Примеры считывания цветных этикеток

На этом изображении видно наличие полос зеленого, коричневого, красного и золотого цветов. Согласно таблице и правилам, согласно которым считывается маркировка сопротивления, зелено-коричневая полоса имеет значение 51. Далее идет красная полоса множителя, которая обозначает цифру 2. и крайняя левая золотая — » -2 «.Из всего этого делается вывод, что номинал этого сопротивления будет равен 5,1 ком с допуском 5%.

Можно рассмотреть и более сложный вариант. Цветовая маркировка С пятью цветными полосами. Например, возьмите последовательность полос — зеленую, красную, черную, белую, серебристую. Первые три числа, которые представляют собой значение, равны 520. Далее следует коэффициент 9 и отклонение «-1». Произведя несложные расчеты цветового обозначения, получаем параметр сопротивления элемента, равный 502000 мОм, с допуском 10%.

Конечно, узнать величину номинального сопротивления в Omach намного удобнее и проще, если есть компьютер или какой-либо гаджет, на который установлена ​​специальная программа — Калькулятор цветовых обозначений. Такое программное обеспечение осуществляет необходимый выбор и избавляет от необходимости производить расчеты. Все, что вам нужно, это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после чего программа сама рассчитает и отобразит информацию о номинале этого элемента.

Отклонения от стандартов в этикетках

Конечно, почти все производители применяют цветовую маркировку в соответствии с введенными стандартами. Однако бывают исключения.

Например, компания Phillips, которая специализируется на электронике, как для бытового, так и для промышленного применения, ввела определенные стандарты для нанесения цветных ярлыков сопротивления. Дело в том, что полосы этой фирмы указывают не только на номинал резистора, но и несут информацию и о технологии изготовления того или иного элемента, а также о некоторых свойствах компонентов.В таких обозначениях значение имеет не только нестандартное расположение колец, но даже цвет резистора, а именно его корпуса.

Еще один пример изменения стандартных маркеров, обозначающих цветные резисторы — CGW и Panasonic. Эти фирмы также применяют цветные кольца в своей последовательности, не соблюдая общепринятые стандарты.

Конечно, для потребителя такие изменения в применении маркеров очень неудобны, но фирмы, которые их используют, объясняют это тем, что делается для предотвращения подделок и установки на свое оборудование неоригинальных элементов, когда они вышли из строя. заказывать.Может, по-своему они правы.

Дополнительная информация

Как уже упоминалось, можно применить информацию к телу сопротивления и в более понятной буквенно-цифровой форме. Такое обозначение может быть предоставлено только в том случае, если есть такая возможность, то есть если корпус резистора имеет больший размер. Ведь нанести читаемые числа на элемент в 2 мм довольно проблематично. Именно по этой причине были приняты стандарты цветовой маркировки.

Как, наверное, уже выяснилось, прочитать информацию о полосах сопротивления в цветах (то есть понять, как определить количество резистора) не так уж и сложно. Главное, чтобы под рукой были необходимые таблицы. Ну а если есть возможность воспользоваться программой, например калькулятором цветовой маркировки резисторов, то вообще любые вопросы связанные с расшифровкой отпадают.

В заключение можно добавить, что такое обозначение имеет свои преимущества — оно никогда не стирается с корпуса, как это было в корпусах с советскими резисторами, а потому эти элементы всегда подлежат идентификации.

Некоторые из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий, старые проверенные резисторы все еще остаются.

Сопротивление или резисторы в основном появились в последние десятилетия. Произошел ряд изменений, в том числе значительное уменьшение габаритных размеров — нынешнее поколение в два раза меньше по размеру, чем инструменты, произведенные 30-40 лет назад, но в то же время потребность в электронике меньше не стала.

Причин для введения цветной маркировки электронных элементов было несколько:

  1. В связи с уменьшением габаритов пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Обозначение цветовой системы позволяет кодировать гораздо больше информации об элементе, чем буквенно-цифровое.
  3. Повсеместное внедрение робототехники на конвейеры электронных компонентов потребовало изменения подходов к маркировке компонентов деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанного на передовых технологиях, было значительно продвинуто производство отечественных комплектующих, из-за чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, сегодня в сборы монтируется значительное количество радиоэлементов, ремонт которых невозможен ввиду дороговизны ремонта, потому что купить новый радиоприемник намного дешевле, чем ремонтировать, ввиду При этом многие фирмы практически отказались от сервисных центров и, как следствие, не нуждаются в значительном количестве запчастей разного номинала.

Как определить сопротивление резистора по цвету?


В принципе, сегодня практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «пластинки» и «электроны» по-прежнему радуют глаз в отдельных квартирах.

Старые телевизоры и радиоприемники в своем составе, заполненные советской электроникой, имели, как правило, стандартные сопротивления коричневого или зеленого цвета с буквенной маркировкой.

Понять номинальную стоимость элемента по его буквенно-цифровой кодировке, имея под рукой другую работу, в редком макулярном справочнике не составляет особого труда, тем более что большинство из них представляли собой лакированные устройства с заменой металла, обладающие свойством термостойкости — MLT .

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но в то же время собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга габаритами — чем больше элемент, тем больше сопротивление.

Текущая маркировка компонентов во многом отличается от того, что существует несколько разновидностей — простые, стандартные цилиндрические сопротивления с цветной маркировкой и элементы SMD.

4- и 5-полосная маркировка

Четырехдиапазонный:

Пятиполосный:

Для определения номинального элемента, помимо знания основ физических процессов, необходимо знать технологию цветового обозначения номинальных компонентов.

Для начала необходимо узнать правильность чтения или порядок цветового кода:

  1. На резисторы, как правило, наносят 4 или 5 цветных колец.
  2. Предметный элемент должен быть расположен так, чтобы цветные кольца начинались с золотого или серебряного кольца слева.
  3. В некоторых случаях, когда нет серебряной или золотой полосы (а такой вариант вполне возможен), элемент следует располагать так, чтобы цветные кольца были слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее второе кодовое кольцо обозначают номинальное значение сопротивления элемента в стандартных нечетных единицах, следующее кольцо — множитель, умноженный на величину первых единиц, четвертое означает, что величина, до которой Отклонение от заявленного номинала происходит в процентах.

У резисторов SMD маркировка несколько иная — это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами — первые две, из которых она номинальная, а третья указывает степень числа 10. То есть резистор 4432 имеет номинал: 443 * 10 (2 градуса) или 4400 Ом или 4,4 ком.

Стандартная и нестандартная цветная маркировка


Нестандартная этикетка

Помимо общепринятой стандартной цветовой маркировки обозначений сопротивлений, существуют также нестандартные типы кодирования.Чаще всего нестандартные этикетки в виде комбинированного цветового кода и цифр встречаются у некоторых крупных производителей электроники с их подразделениями по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенных обозначений распространены Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях, отличную от общепринятой маркировки, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица


Как уже указывалось, кольца цветных маркеров наносятся слева направо.

Первое кольцо и второе цветное кольцо после него указывают стандартное значение сопротивления в Ома. Следующее, третье кольцо указывает множитель для умножения числового значения первых двух единиц, четвертое кольцо кода указывает значение, до которого заявлено значение процента дефектов.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знака Номинальное сопротивление, ОМ Допуск% ТКС.
Первая цифра Вторая цифра Третья цифра Фактор
Серебро 10-2 ± 10.
Золотой 10-1 ± 5.
Черный 0 0 1
Коричневый 1 1 1 10 ± 1. 100
Красный 2 2 2 102 ± 2. 50
Оранжевый 3 3 3 103 15
Желтый 4 4 4 104 25
зеленый 5 5 5 105 0,5
Синий 6 6 6 106 ± 0.25. 10
Фиолетовый 7 7 7 107 ± 0,1. 5
Серый 8 8 8 108 ± 0,05
Белый 9 9 9 109 1

Помимо стандартной, общепринятой маркировки, в некоторых случаях дополнительные данные в обозначениях 4 или 5 полосы, при более широкой полосе (обычно она шире 1.В 5 раз от остальных) свидетельствует о более надежном, особом исполнении элемента — как правило, срок его службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн калькулятор


Программный интерфейс «Резистор 2.2»

Современные технологии и сегодня во многом облегчают работу как профессионалов, так и радиолюбителей. Помимо имеющегося измерительного оборудования, сегодня на интернет-ресурсах, посвященных радиотехнике, в огромном количестве представлены онлайн-калькуляторы для определения стойкости к маркировке.

Простые и в целом надежные программы, позволяют с высокой точностью определить номинал практически любой радиосети, более совершенные и мощные инженерные программы, используемые в пакетах для инженеров-проектировщиков, позволяют не только узнать величину сопротивления, но и найти подходящую замену и определим вариант исполнения самой диаграммы.

Одной из таких программ является программа резистора 2.2, она проста, удобна и не требует глубоких знаний компьютерной техники.Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без нее.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа для резисторов 2.2 представляет собой онлайн-калькулятор, который позволяет вам определять значения сопротивления в различных наиболее распространенных типах кодирования:

  1. Стандартная 4- или 5-цветная маркировка.
  2. Фирменная маркировка Philips разного типа сопротивления.
  3. Нестандартная цветовая кодировка компаний Panasonic, Corning Glass Work.
  4. Обычная кодовая маркировка.
  5. Обычное кодирование Panasonic, Philips, Bourns.

После распаковки архива, не требующего регистрации, программа сразу готова к работе. В окне из предложенных вариантов выбирается нужный параметр и производится дальнейшая идентификация по существующему коду на корпусе элемента.

Для облегчения идентификации изображение определенной кодировки четко показано в верхнем окне.Цветные кольца нанесены на корпус радиодеталей в соответствии с теми значениями, которые задаются пользователем, таким образом, создается впечатление, что визуально можно сравнить кодировку с реальным элементом.

Внизу сразу отображается числовое значение номинального элемента.

С появлением электронного и микропроцессорного оборудования не требуется сложной схемы без участия резисторов. Резистор позволяет не только преобразовывать напряжение в ток и обратно, но и ограничивать или поглощать последний.В большинстве случаев они имеют крайне миниатюрный вид. Именно поэтому в качестве маркера принято наносить на них цветные полосы, чтобы расшифровать, что поможет счетчик резисторов в цветовой маркировке.

Поскольку большинство резисторов имеют довольно маленькие размеры, цифровое обозначение на них нецелесообразно, потому что пользователь не сможет его различить. Подобные мини-детали гораздо проще сочетать с цветными полосками, принятыми за стандарт.

Однако запомнить все условные обозначения и вариации такой маркировки крайне сложно.Именно поэтому существуют таблицы и калькуляторы резисторов сопротивлений, избавляющие электронику от необходимости запоминать много ненужной информации. И никто не отменял человеческий фактор, который в результате может привести к неправильной расшифровке, а как следствие — получить неработающую или некорректно работающую схему.

Таким образом, для обозначения маркировки резисторов стандартами было решено сделать цветные полосы, подразумевающие от трех до шести полосок определенного цвета, каждая из которых заранее несет следующую информацию, благодаря которой легко выбрать необходимую деталь с необходимыми параметрами.

Стандартное обозначение цвета

Полоски или цветные кольца, нанесенные на сопротивление, могут иметь не только разный цвет, но и различаться по толщине и количеству. Принятая маркировка резисторов выглядит так:

Из этого можно сделать вывод, что чем на резисторе колец больше, тем больше можно узнать о его характеристиках. Но на сложности расшифровки количество цветовых обозначений никак не отражается.

Общая универсальная таблица значений

Конечно, все обозначения и цветовые соотношения сохранить цвета крайне сложно.И особой необходимости в этом нет. Но есть универсальная таблица значений цвета, благодаря которой цветовая маркировка резисторов расшифровывается без особого труда.

Такое обозначение принято у большинства мировых производителей, что делает его универсальным для любой страны.

Например, можно рассмотреть 6-полосный вариант с цветными кольцами: красным, оранжевым, желтым, зеленым, синим, коричневым.

  1. Красный — Числовое значение «2».
  2. Оранжевый — Числовое значение «3».
  3. Желтый — Числовое значение «4».
  4. Зеленый — Четвертая полоска обозначает множитель для зеленого (согласно таблице) это значение составляет 1 * 10⁵. Ориентируясь на таблицу, первые три цвета дают значение «234», проведя расчет 234 * 10⁵ получается 2,34 мОм.
  5. Синий — Определяет точность, которая составляет 0,25% для этого цвета, т.е. это возможное отклонение от начального значения в любую из сторон при работе резистора.
  6. Коричневый — обозначает температурный коэффициент, в этом случае значение составляет 100 ppm / ° C.

Таким образом, из приведенного выше примера видно, что особых трудностей в расшифровке нет, даже если есть сопротивление с шестицветной нотацией.

Онлайн калькуляторы

Для определения и расшифровки резистора по цветным полоскам можно пойти другим путем. Иногда пользоваться таблицей бывает не всегда удобно. Более того, придется проводить (пусть и минимальные) расчеты, а это современному человеку не нравится.Здесь на помощь может прийти Интернет. Ведь расшифровка цветовой маркировки резисторов Цветной онлайн-калькулятор выполнит гораздо точнее и быстрее. А учитывая, что смартфоны сейчас есть практически у всех, то можно даже реализовать такую ​​акцию «в полевых условиях».

Онлайн-калькуляторы сегодня можно легко найти через любую поисковую систему. Несмотря на то, что все они могут внешне отличаться, принцип действия всегда будет одинаковым. Ну и по функционалу тоже возможны некоторые отличия.Впрочем, узнать о резисторах можно на любом из таких сервисов.

Как правило, программа основана на всех тех же данных, которые можно найти в таблице. Но все расчеты производятся автоматически. Для этого, в зависимости от стоимости, предлагаемой услугами калькулятора, вы должны ввести, обозначить, пометить или сообщить программе другим способом количество и цвет полосок. В результате калькулятор за полные секунды выдаст всю имеющуюся информацию об этом полупроводнике — удобно, быстро и точно.Таким образом, цветовая маркировка активных резисторов рассчитывается гораздо эффективнее.

Маркеры нестандартные

Несмотря на то, что цветовая маркировка резисторов признана во всем мире, некоторые особо известные производители могут применять другие обозначения в соответствии с их личными стандартами. Так, цветовое обозначение резисторов Philips, помимо основных характеристик, может нести информацию о технологии производства и используемых компонентах.

Известная компания Panasonic также предпочитает следовать личным стандартам.В своих обозначениях они вводят информацию и о каких-либо конкретных свойствах резистора.

Фирма CGW, которая также отображает информацию о своих дополнительных функциях на полупроводниковом корпусе.

Но, несмотря на это, любую из этих деталей можно не только расшифровать и получить исчерпывающую информацию о ней, но и прибегнуть к замене на аналог, а это говорит о том, что свойства самого устройства остаются практически неизменными.

Маркировка полов — решения для социального дистанцирования

3M 471 Виниловая лента, 5.2 млн | 3M

Рекомендуемое использование:

  • Разметка полов — решения для социальной дистанции
  • Приложения для разметки полосы движения и безопасности
  • Временная защита поверхности
  • Анодирование и гальваника
  • Маскирующая краска для тонких линий
  • Цветовая маркировка
  • Укупорка канистр и контейнеров для хранения
  • Связка и армирование

Особенности: Экологичность — Многие ленты для разметки пола быстро изнашиваются.Это требует не только дополнительных трудозатрат на замену ленты, но и большого количества потерянной ленты. Прочные ленты, такие как 3M 471 и 971, специально разработаны для длительного использования. А более долговечная лента означает меньшее количество замен, что приводит к меньшему количеству мусора и отходов.

Уникальные свойства растяжения позволяют ленте оставаться растянутой, чтобы соответствовать неровным поверхностям, без подъема и втягивания.

Цельное, чистое удаление со многих поверхностей, что помогает снизить затраты на очистку и рабочую силу.

Клей для каучука обеспечивает отличную прочность сцепления на многих поверхностях.

Хорошая стойкость к истиранию и растворителям для длительного срока службы.

Доступен в черном, синем, коричневом, зеленом, оранжевом, фиолетовом, красном, прозрачном, белом, желтом

3M ™ Vinyl Tape 471 — это универсальная лента, которая обеспечивает долговечную маркировку пола и безопасности, четкие линии окраски при сложных работах и ​​надежную герметизацию или ремонт в различных отраслях промышленности.Разработанная с уникальными свойствами растяжения, эта лента прилегает к грубым, неровным, изогнутым и выпуклым поверхностям, оставаясь растянутой и не поднимаясь после нанесения. Резиновый клей обеспечивает быстрое прилипание и отличную удерживающую способность на многих основах.

Лента аккуратно снимается одним куском с большинства поверхностей, что помогает снизить затраты на очистку и трудозатраты. Гибкость, мгновенная адгезия и чистое удаление — все это делает 3M ™ Vinyl Tape 471 исключительным выбором.

Детали: Виниловая лента 3M 471 имеет толщину 5,2 мил. Наша прочная виниловая лента 3M ™ 471. Разработанная для защиты от износа, царапин и влаги, эта долговечная лента доступна в различных ярких цветах, чтобы решать различные задачи, включая маркировку пола и безопасности, цветовое кодирование и промышленное применение.

Преимущества разметки полов для складов

Ищете простой способ повысить эффективность повседневной работы вашего склада? Разметка пола — нанесение цветной ленты или нарисованных линий для обозначения проходов и рабочих зон — может быть именно тем решением, которое вам нужно.

В соответствии с принципами организации рабочего места 5S, эффективная планировка рабочего места позволяет посетителям (и сотрудникам) с первого взгляда понять рабочий процесс в помещении. Тщательно подобранные цвета — один из самых быстрых и интуитивно понятных способов передачи такой информации, а добавить полосы на пол относительно легко и недорого.

Вот четыре основных преимущества, которые полосовая разметка предлагает вашему складу или производственному объекту:

Лучше транспортный поток

Полосы на полу можно использовать для создания упорядоченного движения из хаотичного дорожного движения.Например, вместо того, чтобы операторы вилочных погрузчиков постоянно следили за пешеходами — и наоборот — вы можете пометить одни пути для транспортных средств, а другие — для пешеходов.

Это не только побуждает двоих держаться подальше друг от друга, но также устанавливает четкие ожидания и помогает избежать неожиданных неожиданностей.

Согласованность

В дополнение к линейным полосам разметка пола может включать цветные зоны, указывающие, где должны храниться определенные материалы, где следует припарковать автомобили и где можно получить доступ к инструментам.Это экономит время, так как работникам не нужно импровизировать или угадывать, где оставить предмет, а следующему человеку в цепочке не придется искать его.

Безопасность

Разметка пола позволяет быстро передавать информацию о безопасности в простой и понятной форме. Например, желтые и черные полосы предупреждают сотрудников об опасных зонах, а красные и белые полосы обозначают средства безопасности, такие как огнетушители, которые не должны блокироваться транспортными средствами.

Кроме того, четкая маркировка проходов может помочь вам соответствовать стандартам безопасности OSHA.

Повышение боевого духа

Хорошо продуманная система разметки пола снижает вероятность путаницы и разочарований в повседневной работе. Он четко устанавливает ожидания для организации, предотвращая конфликты, которые в противном случае могли бы возникнуть из-за различий в личных предпочтениях.

Меньше вероятность потери материалов в процессе передачи, что еще больше упрощает рабочий процесс. Помимо создания аккуратной и ухоженной среды, разметка пола побуждает сотрудников гордиться своим рабочим местом.

Установка планки пола

В некоторых случаях использование цветной ленты может помочь создать полосы на полу вашего склада, но имейте в виду, что более дешевые разновидности ленты будут истираться по краям или отслаиваться, создавая потенциальную опасность споткнуться. Тип напольного покрытия (или его отсутствие) также может повлиять на то, насколько хорошо лента прилегает к полу в долгосрочной перспективе.

Кроме того, если вы ищете большие цветные блоки для обозначения рабочих мест, вам понадобится что-то более универсальное, чем лента — возможно, краска или долговечное цветное эпоксидное покрытие.

Если вам нужно оборудовать большой склад или другое производственное помещение, вы можете избавить себя от головной боли, проконсультировавшись с местным экспертом, который порекомендует наиболее экономичное решение для вашего предприятия.

Если вы находитесь на юго-востоке США, мы приглашаем вас позвонить в CPC Floor Coatings по телефону (864) 855-0600. Мы будем рады дать вам наши профессиональные рекомендации.

В чем разница между нанесением полос из термопласта и холодной краски для тротуаров?

Маркировка дорожного движения — одно из самых распространенных средств дорожного движения.Транспортные средства для маркировки в основном подразделяются на: маркировку из термопласта, маркировку холодной краской при нормальной температуре, цветную противоскользящую маркировку, вибрационную противоскользящую маркировку и предварительно сформированную маркировку.

Маркировка из термопласта в настоящее время является наиболее широко используемым способом разметки дорожной разметки на дорогах. Отличается короткими сроками строительства, высокой стойкостью к истиранию и невысокой ценой.

Маркировка из термопласта в основном используется для дорожного покрытия, пострадавшего от солнца и дождя, снега и льда и поврежденного большим количеством автомобилей, поэтому для этого требуются линии с высокими характеристиками.

Во-первых, требуется короткое время высыхания и простота эксплуатации, чтобы уменьшить помехи от дорожного движения. Во-вторых, он требует сильных отражающих эффектов и ярких цветов, чтобы линии были хорошо видны днем ​​и ночью; В-третьих, стропы должны иметь хорошее противоскользящее покрытие и высокую стойкость к истиранию для обеспечения безопасности движения и длительного срока службы.

В то время как маркировка холодной краской в ​​основном применяется для дорожной разметки заводских районов, заводских парковок, переходов подземных гаражей, дорожной разметки школьных территорий, разметки жилых помещений и других строительных проектов.

Для маркировки холодной краской (комнатная температура) используется специальная дорожная холодная краска, ручное напыление, равномерная толщина и прозрачный цвет. Работы по холодной маркировке обычно выполняются для парковочных мест, запретной зоны желтой линии, линии канала, направляющей полосы, направляющей стрелки и т. Д.

Ниже приводится процесс разметки термопластов:

1. При работе с отражающей термопластической маркировкой используется смесь грунтовки со стеклянными шариками, краской на стекловолоконных шариках из нефтяной смолы.

2.Нагрейте краску с помощью подогревателя, после расплавления температура должна быть от 180 до 220 градусов, и перемешивайте около 10 минут перед нанесением полос.

3. Отметьте положение и измерьте данные, ориентируясь на расположение и графику на чертеже конструкции, а затем отметьте область краской.

4. После высыхания грунтовки нанесите полосовую краску световозвращающими стеклянными шариками для усиления ночной идентификации, толщина маркировки 150 мм.

Все машины для разметки появились в статье, на которую ссылается http: // roadskymarking.com

Патент США на термопластичную дорожную разметку, устойчивую к образованию трещин, Патент (Патент № 10,106,688, выдан 23 октября 2018 г.)

ПЕРЕКРЕСТНАЯ ССЫЛКА НА СООТВЕТСТВУЮЩИЕ ЗАЯВКИ

Эта заявка находится на национальной стадии подачи в соответствии с 35 U.S.C. 371 PCT / US2014 / 057014, поданной 23 сентября 2014 г., в которой испрашиваются преимущества предварительной заявки США № 61/884 179, поданной 30 сентября 2013 г., раскрытия которой полностью включены в настоящий документ посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ

Настоящая заявка в целом относится к термопластичной дорожной разметке, имеющей повышенную трещиностойкость, к составам такой дорожной разметки и к способам изготовления и нанесения этой дорожной разметки.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Тротуар или дорожная разметка (например, краски, ленты и индивидуально закрепленные предметы) направляют и направляют автомобилистов и пешеходов, движущихся по дорогам и тропам. Тротуар или дорожная разметка может использоваться, например, на дорогах, автомагистралях, автостоянках и рекреационных тропах, чтобы образовывать полосы, полосы и разметку для обозначения полос движения, пешеходных переходов, парковочных мест, символов, легенд и т.п.Краска была предпочтительной в течение многих лет для разметки тротуаров. Однако современные материалы для разметки дорожного покрытия обладают значительными преимуществами по сравнению с краской, такими как повышенная видимость, световозвращение, повышенная долговечность и возможность временной и / или съемной разметки. Кроме того, доступные в настоящее время материалы для дорожной разметки могут быть, например, листами, пленками, лентами, распыляемыми композициями и рельефными маркерами дорожного покрытия.

Тротуар или дорожная разметка подвержены постоянному износу и воздействию элементов, а также дорожных химикатов.Следовательно, существует потребность в композициях и материалах для дорожной разметки или дорожной разметки, которые обеспечивают долговечность и сохраняющуюся отражательную способность после нанесения на поверхность и высыхания и / или отверждения. Термопластические полимеры часто добавляют в дорожную разметку, потому что они обладают высокой прочностью. Кроме того, использование термопластичных полимеров в дорожной разметке сокращает время без следа. «Время без следа», используемое здесь, — это время между нанесением и моментом, когда материал больше не переходит на шины транспортного средства.Более короткие промежутки времени без следа повышают эффективность маркировки за счет уменьшения или устранения необходимости прерывания движения за счет таких мер, как закрытие полос движения или размещение устройств управления движением для защиты такой разметки.

Примеры термопластичных материалов для дорожной разметки включают, например, полимеры этиленакриловой кислоты («EAA») (см., Например, патент США № 6217252 (Tolliver)) или полимеры этиленвинилацетата («EVA») (см. , например, патент США № 5536569 (Lasch et al.)).

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Изобретатели настоящего изобретения признали, что термопластичные полимеры относительно хрупкие и трескаются при низких температурах.Поскольку тротуар или дорожная разметка находятся снаружи круглый год, они подвергаются воздействию очень низких температур и могут растрескиваться. Изобретатели настоящего изобретения обнаружили способы повышения трещиностойкости этих термопластичных покрытий или дорожной разметки. Более конкретно, изобретатели настоящего изобретения признали, что путем включения частиц ядро-оболочка в термопластичную дорожную разметку, включающую этиленвинилацетат и / или этиленакриловую кислоту, можно улучшить устойчивость дорожной разметки к растрескиванию в холодную погоду.Авторы настоящего изобретения также определили наиболее желательные и полезные массовые проценты частиц ядро-оболочка и сополимеров этиленвинилацетата и / или этиленакриловой кислоты.

Некоторые варианты осуществления настоящего раскрытия относятся к термопластичной композиции для дорожной разметки, содержащей: сополимеры этиленвинилацетата и / или этиленакриловой кислоты в количестве от примерно 1,5 мас.% До примерно 6,0 мас.%; и частицы ядро-оболочка в количестве примерно от 0.5 мас.% И примерно 3,0 мас.%. В некоторых вариантах реализации частицы ядро-оболочка выбраны из группы, состоящей в основном из акриловых полимеров, MBS и / или сополимеров MABS. В некоторых вариантах реализации сополимеры этилена и винилацетата и / или этиленакриловой кислоты имеют индекс текучести расплава от 2 г / 10 мин до 400 г / 10 мин.

Некоторые варианты исполнения представляют собой дорожные знаки или маркеры тротуара. Некоторые варианты реализации представляют собой дорожный маркер, имеющий трещиностойкость, которая проходит испытание на холодный удар, предусмотренное в п. 4.2.1.4 (с использованием процесса, описанного в приложении H) Национального агентства по стандартизации Ирландии. Ирландский стандарт No.ЯВЛЯЕТСЯ. EN 1871: 2000 (авторское право 2000). Некоторые варианты осуществления представляют собой дорожные маркеры, которые при испытании десяти дорожных маркеров шесть из проверенных дорожных маркеров не растрескиваются при падении стального шарика весом 110,0 г (+/- 0,3 г и диаметром примерно 30,0 мм) на дорожный маркер с высота 2,00 м в условиях температуры -10 ° C (+/- 3 ° C) с использованием метода испытаний, описанного в Национальном агентстве по стандартизации Ирландии. Ирландский стандарт № IS. EN 1871: 2000 (авторское право 2000) Раздел 4.2.1.4 (с использованием метода тестирования, описанного в Приложении H).Некоторые варианты воплощения представляют собой дорожные производители, у которых время вдавливания превышает 20 минут при испытании в соответствии со стандартом Ирландии ирландского национального стандарта № I.S. EN 1871: 2000 (авторское право 2000) Раздел 4.2.3.3 (с использованием метода тестирования, описанного в Приложении J). Некоторые варианты осуществления представляют собой дорожные маркеры с процентным расходом остатков от примерно 3,0% до примерно 15%.

ПОДРОБНОЕ ОПИСАНИЕ

Некоторые варианты осуществления настоящего раскрытия относятся к термопластичной композиции для дорожной разметки, содержащей: сополимеры этиленвинилацетата («EVA») и / или этиленакриловой кислоты («EAA») в количестве примерно от 1.5 мас.% И примерно 6,0 мас.%; и частицы ядро-оболочка в количестве от примерно 0,5 мас.% до примерно 3,0 мас.%.

Некоторые типовые коммерчески доступные сополимеры EVA включают, например, Elvax ™ 150, Elvax 250, Elvax 260, Elvax 350, Elvax 410, Elvax 450, Elvax 550, Ateva ™ 1241, Ateva 1615, Ateva 1641, Ateva 9020, Ateva 9030. , Evatane ™ 20-20, Evatane 28-25, Evatane 28-40, Evatane 33-25, Evatane 33-45, Evatane 40-55, Escorene Ultra ™ FL 01418, Escorene Ultra UL 02518CC и Escorene Ultra UL 05540Eh3.Некоторые сополимеры EVA, которые можно использовать в световозвращающих изделиях, описанных и заявленных здесь, имеют индекс текучести расплава от 2 г / 10 мин до 400 г / 10 мин.

Некоторые типовые коммерчески доступные сополимеры EAA включают, например, Primacor 1430, Primacor 3004, Primacor 3440, Primacor 3460, Primacor 3330, Primacor 3340, Escor 5000 ExCo, Escor 5020 ExCo, Escor 5050 ExCo, Escor 5070, Escor 5200, Nucrel. 699, Nucrel 960, Nucrel 3990, Nucrel 30907 и Nucrel 925. Некоторые сополимеры EAA, которые можно использовать в световозвращающих изделиях, описанных и заявленных здесь, имеют индекс текучести расплава от 2 г / 10 мин до 400 г / 10 мин.

Некоторые типичные коммерчески доступные частицы ядро-оболочка включают, например, Durastrength ™ 200, D300S, D320, Clearstrength ™ W300, Paraloid ™ EXL-2300, Paraloid EXL-2600, Paraloid EXL-3300, Paraloid EXL-3600, Paraloid EXL. -5136, Paraloid EXL-6600, Paraloid BTA707, Paraloid BTA712, Paraloid BTA717, Paraloid BTA730, Paraloid BTA731, Paraloid BTA733ER, Metablen ™ C-223A, Metablen C-323A, Metablen C-820J, Metablen C-820J, Metablen C-820J, Metablen C-820J, Metablen C-820J, Metablen C-820J, Metablen C-820J, Metablen C-820J, Metablen C-820J 140A, Metablen C-130, Metablen W-300A и Metablen W-450A.

В некоторых вариантах реализации световозвращающие или световозвращающие изделия, прозрачные микросферы и / или устойчивые к скольжению частицы включаются в композицию или помещаются поверх композиции или рядом с ней. В некоторых вариантах осуществления они увеличивают видимость или сигнальные характеристики дорожного маркера. Способы нанесения световозвращающих или световозвращающих изделий, прозрачных микросфер и / или устойчивых к скольжению частиц раскрыты, например, в патентах США No. № 3451537, полностью включенный в настоящий документ.

В некоторых вариантах осуществления композиция дорожной разметки включает пигмент для улучшения ее внешнего вида. Примеры пигментов включают диоксид титана и желтый пигмент 83. Некоторые варианты воплощения включают стабилизирующий агент, который способствует обеспечению устойчивости к ультрафиолетовому излучению или нагреванию. Примеры стабилизирующих агентов включают, например, светостабилизаторы на основе затрудненных аминов (HALS), фосфонатные термостабилизаторы, бензофеноны и соединения цинка. Стабилизирующие агенты могут присутствовать на уровне примерно до 5%. Некоторые варианты осуществления включают агент контроля реологии, который способствует обеспечению сопротивления осаждению.Примеры агентов контроля реологии включают, например, бентон и коллоидальный диоксид кремния.

По меньшей мере в некоторых вариантах реализации композиция для дорожных маркеров распыляется на дорогу в виде жидкой композиции.

Типичное покрытие проезжей части шероховатое (а не гладкое). По существу, предпочтительна хорошая адгезия состава для дорожной разметки к поверхности проезжей части. Композиции дорожной разметки по настоящему изобретению приспосабливаются к неровностям дорожного покрытия и учитывают их.

Некоторые варианты реализации представляют собой дорожный маркер, имеющий трещиностойкость, которая выдерживает испытание на холодный удар, предусмотренное в 4.2.1.4 (с использованием процесса, описанного в Приложении H) Национального агентства по стандартизации Ирландии Ирландский стандарт № I.S. EN 1871: 2000 (авторское право 2000). Некоторые варианты осуществления представляют собой дорожные маркеры, которые при испытании десяти дорожных маркеров шесть из проверенных дорожных маркеров не растрескиваются при падении стального шарика весом 110,0 г (+/- 0,3 г и диаметром примерно 30,0 мм) на дорожный маркер с высота 2,00 м в условиях температуры -10 ° C (+/- 3 ° C) с использованием метода испытаний, описанного в Национальном агентстве по стандартизации Ирландии Irish Standard No.ЯВЛЯЕТСЯ. EN 1871: 2000 (авторское право 2000) Раздел 4.2.1.4 (с использованием метода тестирования, описанного в Приложении H).

Некоторые варианты воплощения представляют собой дорожные производители, у которых время вдавливания превышает 20 минут при испытании в соответствии с ирландским стандартом № I.S. Национального управления по стандартизации Ирландии. EN 1871: 2000 (авторское право 2000) Раздел 4.2.3.3 (с использованием метода тестирования, описанного в Приложении J).

Следующие ниже примеры описывают некоторые примерные конструкции различных вариантов осуществления дорожной разметки или дорожной разметки и / или композиций дорожной разметки или дорожной разметки, описанных в настоящей заявке.Следующие ниже примеры предназначены для иллюстрации, но не предназначены для ограничения объема настоящей заявки.

ПРИМЕРЫ

Материалы

Следующие материалы были использованы при подготовке сравнительных примеров A-U и примеров 1-2, приведенных ниже.

Торговая DesignationMaterialSupplier Р-1100SHydrocarbon resinKolon IndustriesCS-42FPolyethylene waxCoschem1500KAliphatic oilMichang Масло IndustriesCLASS 1 BEADGlass beadLangfangSD80DolomiteSeongshinSHF-TCalcium carbonateSeongchin MinefieldSONGSTAB SC-130Calcium stearateSongwonCR-828Titanium dioxideTronoxVASTOPLAST 708Amorphous polyolefinEvonik IndustriesVASTOPLAST 702Amorphous polyolefinEvonik IndustriesEASTOFLEX 1010PLAmorphous polyolefinEastman ChemicalAFFINITY GA1900Amorphous PolyolefinDow ChemicalEXL-2314Core-оболочки particleDow ChemicalVC590EVA, имеющий индекс текучести расплава Lotte Chemicalindex при 190 ° C.4,0 г / 10 мин VA800EVA с расходом расплава Lotte Chemicalindex при 190 ° C 20 г / 10 мин VA810EVA с расходом Lotte Chemicalindex при 190 ° C 45,0 г / 10 мин VA910EVA с расходом расплава Lotte Chemicalindex при 190 ° C 400 0,0 г / 10 мин VA920EVA с текучестью расплава Lotte Chemicalindex при 190 ° C 150,0 г / 10 мин

Методы испытаний:

Ударопрочность при низких температурах: сопротивление ударам при низких температурах измеряли, как правило, в соответствии с процедурой, описанной в Европейском стандарте EN 1871 (2000) «Материалы для дорожной разметки; Физические свойства».Стальные шарики весом 66,8 г и 110 г падали на испытуемый материал при низких температурах и с использованием солевого раствора. Результаты выражены в классе материала (например, CI0, CI1, CI2 и CI3) в соответствии с таблицей 7 стандарта, где CI3 указывает на самую высокую стойкость к холодным ударам.

Вдавливание: образцы материала для дорожной разметки были испытаны, как правило, в соответствии с процедурой, описанной в EN 1871 (2000). Время, за которое зонд погрузился на 10 мм в материал дорожной разметки при использовании датчика 53.Измеряли вес стального блока 5 кг. Результаты выражаются в классе материала (например, IN0, IN1, IN2, IN3, IN4 и IN5), где IN5 указывает, что время вдавливания было больше 20 минут.

Сравнительные примеры A-J

Сравнительные термопластичные композиции для дорожной разметки, содержащие полиолефиновые смолы, были приготовлены путем смешивания ингредиентов, перечисленных в Таблице 1 ниже, при 200 ° С в течение по меньшей мере 1 часа с использованием планетарного миксера. Кроме того, сравнительные примеры E-F и G-J включали частицы ядро-оболочка.

ТАБЛИЦА 1 Состав сравнительных примеров A-J. Comp.Comp.Comp.Comp.Comp.Comp.Comp.Comp.Comp.Comp.IngredientsEx. AEx. BEx. CEx. DEx. EEx. FEx. GEx. HEx. IEx. J R-1100S18181818181818181818CS-42F1.61.61.61.61.61.61.61.61.61500K1.01.01.01.01.01.01.01.01.0 КЛАСС 1 БУС.2020202020202020202020SD802020202020202020202020202020SD802020202020202020202020SHF-T29.827.827.827.827.827.827.827.827 30.30.30.30.30.3SC-130CR-8284.34.34.34.34.34.34.34.34.34.3VASTOPLAST5.00003.03.02.52.500708VASTOPLAST05.000002.52.55.00702EASTOFLEX005.00000005.01010PLEXL-231400001.02.002.02.02.0AFFINITY0005.0000000GA1900

Сопротивление холодному удару было измерено, как описано выше. Результаты представлены в таблице 2 ниже.

ТАБЛИЦА 2 Ударопрочность и вдавливание Примеры Сопротивление холодным ударам Бывший. ACl 1IN2Comp. Бывший. BCl 1IN2Comp. Бывший. CCl 1IN5Comp. Бывший.DCl 2IN5Comp. Бывший. ECl 1IN3Comp. Бывший. FCl 1IN4Comp. Бывший. GCl 1IN3Comp. Бывший. HCl 1IN3Comp. Бывший. ICl 1IN3Comp. Бывший. JCl 1IN5

Сравнительные примеры K-U

Композиции для разметки дорог готовили, как описано в сравнительных примерах A-J, выше, за исключением того, что использовали смолы EVA. В сравнительных примерах S-U использовались как EVA, так и полиолефиновые смолы. Ингредиенты перечислены в Таблице 3 ниже.

ТАБЛИЦА 3 Состав сравнительных примеров K-U C.Ex.C. Ex.C. Ex.C. Ex.C. Ex.C. Ex.C. Ex.C. Ex.C. Ex.C. Ex.C. Напр. ИнгредиентыKLMNOPQRSTU R-1100S18181818181818181818CS-42F1.61.61.61.61.61.61.61.61.61.61500K1.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.01.0CLASS 1202020202020202020202020202020BEADSON. 30.30.30.30.30.30.30.30.30.30.3SC-130CR-8284.34.34.34.34.34.34.34.34.34.3VASTOPLAST000000002007082AFFINITY00000000022GA1900VC5902.54.001.52.0000201VA800004.000000000VA
0002.540021VA000004000VA81000000000000EXL-23140001.01.0000000

Стойкость к холодным ударам и вдавливанию указаны в таблице 4 ниже.

91 875 Таблица 4 холодной Ударопрочность и вдавливанием ExamplesCold воздействие resistanceIndentationComparative Пример KCl1IN5Comparative Пример LCl2IN5Comparative Пример MCl1IN5Comparative Пример NCl1IN5Comparative Пример OCl2IN5Comparative Пример PCl2IN4Comparative Пример QCl2IN4Comparative Пример RCl2IN5Comparative Пример SCl1IN3Comparative Пример TCl2IN3Comparative Пример UCl2IN3

Примеры 1-2 +

Композиции для дорожной разметки были приготовлены, как описано в сравнительных примерах AJ выше, за исключением того, что частицы ядра-оболочки и смолы EVA имеют индекс текучести, равный или менее 45 г / 10 мин при 190 ° C.были использованы. Ингредиенты перечислены в Таблице 5 ниже.

ТАБЛИЦА 5 Состав примеров 1 и 2 Ингредиенты Пример 1 Пример 2 R-1100S1818CS-42F1.61.61500K1.01 КЛАСС 1 БУС2020SD802020SHF-T31.329.31004.3CR-8FB-T31.329.31002CR-8CB-T31.329.31004.3002CR-8HF-T31. 23141.01.5

Было измерено сопротивление холодному удару и вдавливанию. Результаты показаны в Таблице 6 ниже.

ТАБЛИЦА 6 Сопротивление холодным ударам и вдавливанию Примеры Сопротивление холодным ударам Обозначение Пример 1CI3 metIN5 metПример 2CI3 metIN5 соответствует

Термины первый, второй, третий и подобные в описании и в формуле изобретения используются для различения между похожими элементами и не обязательно для описания последовательного или хронологического порядка.Следует понимать, что используемые таким образом термины являются взаимозаменяемыми при соответствующих обстоятельствах и что варианты осуществления изобретения, описанные здесь, могут работать в других последовательностях, чем описанные или проиллюстрированные здесь.

Кроме того, термины «сверху», «снизу», «сверху», «снизу» и т.п. в описании и формуле изобретения используются для описательных целей, а не обязательно для описания относительных положений. Следует понимать, что используемые таким образом термины являются взаимозаменяемыми при соответствующих обстоятельствах и что варианты осуществления изобретения, описанные здесь, могут работать в других ориентациях, чем описанные или проиллюстрированные здесь.

Подразумевается, что перечисление всех числовых диапазонов по конечной точке включает все числа, входящие в диапазон (т.е. диапазон от 1 до 10 включает, например, 1, 1,5, 3,33 и 10).

Специалисты в данной области техники оценят, что многие изменения могут быть внесены в детали описанных выше вариантов осуществления и реализаций без отступления от их основных принципов. Кроме того, различные модификации и изменения настоящего изобретения станут очевидными для специалистов в данной области без отклонения от сущности и объема изобретения.Следовательно, объем настоящей заявки должен определяться только следующей формулой изобретения.

ATM 300 Маркировочная лента — предварительная маркировка движения (ATM)

ATM 300 обеспечивает исключительную надежность в самых сложных условиях движения. Рекомендуется для продольного и поперечного нанесения в зонах с умеренным движением.

Лента с высокой световозвращающей способностью обеспечивает превосходную видимость при любом освещении. Минимум 60 мил. Композитный материал толщиной 1,52 мм устойчив к износу.Превосходная адгезионная система предотвращает перемещение ленты в жарком и холодном климате. Клейкая система для банкоматов продлевает сезон нанесения, обычно сокращаемый из-за неблагоприятных погодных условий. Быстрый и простой монтаж: просто подготовьте поверхность, приклейте ленту и утрамбуйте на месте. Для обеспечения превосходной прочности в снежных условиях необходимо использовать метод рифленой вставки. Размеченные дороги могут быть открыты для движения транспорта немедленно.

Доступна полная линейка надписей и символов, соответствующих требованиям MUTCD и государственным спецификациям.

Характеристики

соответствует или превосходит стандартную спецификацию ASTM D4505 для предварительно отформованной световозвращающей маркировочной ленты для дорожных покрытий с увеличенным сроком службы

Series 300 Прочные предварительно отформованные пластиковые ленты для перманентной маркировки предназначены для использования на асфальтовых или бетонных поверхностях. Ленты серии 300 подходят для продольной и поперечной маркировки, включая маркировку словами / символами. Лента Series 300 Durable доступна в белом, желтом и нестандартном цвете.

Предварительно формованные пластиковые ленты для перманентной маркировки

Series 400 с увеличенным сроком службы предназначены для использования на асфальтовых или бетонных поверхностях.Ленты серии 400 подходят для продольной и поперечной маркировки, включая маркировку словами / символами. Лента Series 400 с увеличенным сроком службы доступна в белом, желтом и нестандартном цветах.

Физические свойства

Состав: Все ленты серии Permanent Series состоят из предварительно нанесенного, чувствительного к давлению клея с высококачественными полимерными материалами, пигментами и стеклянными шариками, обеспечивающими долгосрочную световозвращающую способность.

Применимость к поверхностям дорожного покрытия: Температура окружающей среды, 24 часа до и после, 40 ° F (5 ° C) и повышение.См. Инструкции производителя по применению, вложенные в каждую коробку.

Адгезия: ленты Permanent Series будут сцепляться с асфальтовыми или портландцементными бетонными поверхностями проезжей части при нанесении в соответствии с процедурами, рекомендованными производителем.

Пигментация: Пигменты для перманентной ленты выбраны и смешаны для создания маркировочной ленты белого или желтого цвета, соответствующей стандартным цветам шоссе.

Сопротивление скольжению: ленты Permanent Series 300 и 400 будут иметь начальное минимальное значение сопротивления скольжению 55 BPN при испытании в соответствии с ASTM E 303.

Отражение: Ленты постоянной серии имеют следующие минимальные результаты при испытании в соответствии с ASTM D4061.

Белый Желтый
Углы входа, градусы 86,0 86,0 86.0 86,0
Угол наблюдения 0,2 0,5 0,2 0,5
Удельная яркость (мкд фут-2 (fc) -1) 1770 1270 1310 1000
Рефлектометр LTL 2000 800 500

Требования к производительности

Лента

Series 300 при использовании в соответствии с рекомендациями производителя должна обеспечивать минимальный срок службы 24 месяца при легкой и умеренной нагрузке.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
