Содержание

Маркировка smd компонентов-2, SMD коды, SMD таблицы

Автор: RA9MLS

Информация о материале: Категория: SMD компоненты; Опубликовано: 05 марта 2013; Просмотров: 12088

Маркировка SMD-резисторов
Marks of SMD-resistors

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки.

Например, маркировка 513 означает, что резистор имеет номинал 51×10³Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×10¹Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка

10C означает, что резистор имеет номинал 124×10² Ом = 12.4 КОм.

Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	13	133	25	178	37	237	49	316	61	422	73	562	85	750
02	102	14	137	26	182	38	243	50	324	62	432	74	576	86	768
03	105	15	140	27	187	39	249	51	332	63	442	75	590	87	787
04	107	16	143	28	191	40	255	52	340	64	453	76	604	88	806
05	110	17	147	29	196	41	261	53	348	65	464	77	619	89	825
06	113	18	150	30	200	42	267	54	357	66	475	78	634	90	845
07	115	19	154	31	205	43	274	55	365	67	487	79	649	91	866
08	118	20	158	32	210	44	280	56	374	68	499	80	665	92	887
09	121	21	162	33	215	45	287	57	383	69	511	81	681	93	909
10	124	22	165	34	221	46	294	58	392	70	523	82	698	94	931
11	127	23	169	35	226	47	301	59	402	71	536	83	715	95	953
12	130	24	174	36	232	48	309	60	412	72	549	84	732	96	976
S	10^-2	R	10^-1	A	10⁰	B	10⁺¹	C	10⁺²	D	10⁺³	E	10⁺⁴	F	10⁺⁵

Маркировка керамических SMD-конденсаторов

Marks of SMD ceramic capacitors

Буква	Мантисса	Буква	Мантисса	Буква	Мантисса
A	1. 0	L	2.7	T	5.1
B	1.1	M	3.0	U	5.6
C	1.2	N	3.3	m	6.0
D	1.3	b	3.5	V	6.2
E	1.5	P	3.6	W	6.8
F	1.6	Q	3.9	n	7.0
G	1.8	d	4.0	X	7.5
H	2.0	R	4.3	t	8.0
J	2. 2	e	4.5	Y	8.2
K	2.4	S	4.7	y	9.0
a	2.5	f	5.0	Z	9.1

SMD керамические конденсаторы иногда маркируются кодом, состоящим из одной или двух букв и цифры. Первая необязательная буква — код изготовителя (например, K для Kemet, и т.д.), вторая буква — мантисса в соответствии с приведенной слева таблицей и, наконец, последняя цифра — показатель степени для определения емкости в pF.

Например, S3 — 4. 7nF (4.7 x 10³ pF) конденсатор неизвестного изготовителя, в то время как KA2 — 100 pF (1.0 x 10³ pF) конденсатор Kemet.

Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V . … Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.

Температурный диапазон				Изменение емкости
Первый символ	Нижний предел	Второй символ	Верхний предел	Третий символ	Точность
Z	+10°C	2	+45°C	A	±1. 0%
Y	-30°C	4	+65°C	B	±1.5%
X	-55°C	5	+85°C	C	±2.2%
		6	+105°C	D	±3.3%
		7	+125°C	E	±4.7%
		8	+150°C	F	±7.5%
		9	+200°C	P	±10%
				R	±15%
				S	±22%
				T	+22,-33%
				U	+22,-56%
				V	+22,-82%

В общем случае керамические конденсаторы на основе диэлектрика с высокой проницаемостью обозначаются согласно EIA тремя символами, первые два из которых указывают на нижнюю и верхнюю границы рабочего диапазона температур, а третий — допустимое изменение емкости в этом диапазоне. Расшифровка символов кода приведена в таблице.
Примеры:
Z5U — конденсатор с точностью +22, -56% в диапазоне температур от +10 до +85°C.
X7R — конденсатор с точностью ±15% в диапазоне температур от -55 до +125°C.

Маркировка электролитических SMD-конденсаторов

Marks of SMD electrolytic capacitors

Буква	Напряжение
e	2.5
G	4
J	6.3
A	10
C	16
D	20
E	25
V	35
H	50

Емкость и рабочее напряжение SMD электролитических конденсаторов часто обозначаются их прямой записью, например 10 6V — 10uF 6V. Иногда вместо этого используется код, который обычно состоит из буквы и 3-х цифр. Первая буква указывает на рабочее напряжение в соответствии с таблицей слева, а 3 цифры (2 цифры и множитель) дают емкость в pF. Полоса указывает на вывод положительной полярности.
Например, маркировка A475 обозначает конденсатор 4.7uF с рабочим напряжением 10V.

475 = 47 x 10⁵ pF = 4.7 x 10⁶ pF = 4.7 uF

Маркировка танталовых SMD-конденсаторов
Marks of SMD tantalum capacitors

Маркировка танталовых конденсаторов размеров A и B состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:

Буква	G	J	A	C	D	E	V	T
Напряжение, В	4	6. 3	10	16	20	25	35	50

За ним следует трехзначный код номинала емкости в pF, в котором последняя цифра обозначает количество нулей в номинале. Например, маркировка E105обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.

Емкость и рабочее напряжение танталовых SMD-конденсаторов размеров C, D, E обозначаются их прямой записью, например 47 6V — 47uF 6V.

Маркировка SMD диодов фирмы Hewlett-Packard
Marks of SMD diodes Hewlett-Packard

#	Конфигурация	Тип корпуса	Цоколевка
0	single diode	SOT23	D1a
2	series pair	SOT23	D1i
3	common anode pair	SOT23	D1j
4	common cathode pair	SOT23	D1h
5	unconnected pair	SOT143	D6d
7	ring quad	SOT143	D6c
8	bridge quad	SOT143	D6a
9	crossover quad	SOT143	—
B	single diode	SOT323	D2a
C	series pair	SOT323	D2b
E	common anode pair	SOT323	D2c
F	common cathode pair	SOT323	D2d
K	double diode	SOT363	D7b
L	unconnected trio	SOT363	D7f
M	common cathode quad	SOT363	D7g
N	common anode quad	SOT363	D7h
P	bridge quad	SOT363	D7i
R	ring quad	SOT363	D7j
T	low inductance single	SOT363	—
U	series-shunt pair	SOT363	—

Диоды HEWLETT-PACKARD кодируются по следующей схеме:

HSMX-DDD#

где:
HSM обозначает, по-видимому, HP Suface Mount;
X заменяется на S для диодов Шоттки или на P для PIN-диодов;
DDD — заменяется на три цифры типа прибора;
# заменяется на букву или цифру для различных типов корпусов в соответствии с таблицей слева.

Маркировка SMD-диодов в цилиндрических корпусах

Marks of SMD diodes in MELF packages

Тип	1 полоса	2 полоса	Эквивалент
BA682		нет	BA482
BA683			BA483
BAS32		нет	1N4148
BAV100			BAV18
BAV101			BAV19
BAV102			BAV20
BAV103			BAV21
BB215			BB405B
BB219		нет	BB909

Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева.

Вперед

Лабораторная работа №1. Исследование температурных зависимостей сопротивления постоянных резисторов — Учись Как На Парах!

Цель работы

Ознакомление с системой обозначений, типами и температурными зависимостями сопротивления линейных постоянных резисторов.

1.1. Основные сведения о резисторах

Резистором называют элемент электронной аппаратуры, обладающий свойством активного электрического сопротивления. В зависимости от применяемых материалов, резисторы могут быть линейными (зависимость падения напряжения от тока представляет собой линейную функцию, что говорит о постоянстве сопротивления) и нелинейными, у которых сопротивление изменяется под воздействием тока или напряжения. Линейные резисторы могут быть постоянными или переменными. Сопротивление постоянного резистора задано при его изготовлении, тогда как в переменных резисторах имеется возможность регулирования сопротивления механически (с помощью третьего подвижного контакта) или бесконтактным способом, с помощью цифрового управления. В настоящей лабораторной работе исследуются только постоянные линейные резисторы, далее Постоянные резисторы. Постоянные резисторы выпускаются проволочными, пленочными и объемными.

Мощные проволочные резисторы (от 5 до 1000 Вт) имеют трубчатое керамическое основание, на котором намотана спираль из нихрома (Ni 80% + Cr 20%) или других сплавов, содержащих никель и хром. У самых мощных резисторов спираль оголена, а у резисторов мощностью до 250 Вт покрыта защитным слоем стеклоэмали. Прецизионные проволочные резисторы выпускаются мощностью от 0,05 до 5 Вт. Они имеют герметичный корпус, внутри которого находится спираль из константана (Cu 55% + Ni 45%) или манганина (Cu 86% + Ni 2% + Mn 12%).

Пленочные резисторы (обычно от 0,075 до 2 Вт) имеют резистивный материал в виде пленки, нанесенной на диэлектрическое основание, в основном цилиндрической формы. Пленочные резисторы подразделяются на углеродистые (материал пленки – пиролитический углерод), металлопленочные (пленки из металлов и их сплавов), металло-окисные и металлодиэлектрические (пленки оксидов, проводящих стекол и эмалей).

Объемные резисторы (обычно от 0,125 до 2 Вт) представляют собой спеченную или полимеризованную при повышенной температуре многокомпонентную смесь, содержащую материал – связку и проводящий компонент (композиционные резисторы).

Основные параметры постоянных резисторов, гарантируемые производителем

• Номинальное сопротивление. Это то сопротивление, которое указано на корпусе резистора. Значение номинального сопротивления гарантируется с заданным Допуском во всем рабочем диапазоне температур (обычно от –55 до +70 °С).

• Допустимое отклонение сопротивления резистора. Это те пределы отклонения сопротивления резистора от его номинального значения (в процентах), за которые не должен выходить дрейф сопротивления в заявленных условиях эксплуатации и в течение гарантированного срока службы. Значению допуска всегда предшествует знак ±, т. к. реальное значение сопротивления может оказаться выше или ниже номинального. Нормализованные ряды номинальных сопротивлений резисторов и допустимых отклонений от номинального значения приведены в приложении.

• Номинальная рассеиваемая мощность. Это та мощность, которую может рассеять резистор в спокойной воздушной среде при нормальном атмосферном давлении при непрерывной электрической нагрузке без превышения объявленного допуска на значение сопротивления. Мощность Р, которую рассеивает резистор в конкретной электрической цепи, определяется произведением проходящего тока I и падения напряжения U:

Р = UI (1.1)

Выражая с помощью закона Ома напряжение или ток через сопротивление R, имеем известные формулы для расчета мощности:

Р = I 2R или P = U 2/R (1.2)

• Температурный коэффициент сопротивления (ТКС или αR). Этот коэффициент характеризует чувствительность сопротивления резистора к изменениям температуры. ТКС выражают в относительных единицах. Так как температурные изменения сопротивления резисторов очень малы, в справочниках ТКС указывают в единицах миллионных долей относительного изменения сопротивления на градус (10-6 / °С). В настоящее время во многих справочниках вместо 10-6 принято американское обозначение Ppm (Parts Per Million – “частей на миллион”). Размерность ТКС записывают в этом случае в Ppm/°С. Численное значение ТКС резистора (в Ppm/°С) может быть определено из результатов измерения температурных зависимостей его сопротивления по формуле:

, (1.3)

Где R – сопротивление резистора при некоторой, заданной температуре;

– изменение сопротивления при изменении температуры на .

Наряду с рассмотренными параметрами, для резисторов также нормируются: Максимальное напряжение на зажимах резистора (В), Напряжение шумов (мкВ/В), Минимальная наработка на отказ (ч), срок сохраняемости (ч), Максимальная импульсная мощность (Вт).

Маркировка резисторов

Все мощные, прецизионные и большинство резисторов отечественного производства имеют маркировку, из которой напрямую читаются тип, номинальные мощность и сопротивление, а также допустимое отклонение. Например, проволочный постоянный резистор типа С5-5 мощностью 8 Вт, имеющий сопротивление 68 Ом и допускаемое отклонение от номинального сопротивления ±1% имеет на своем корпусе следующую надпись: С5-5 – 8 – 68 Ом ±1%. Как следует из приведенного полного обозначения, размерность номинальной мощности в нем не указана, т. к. мощность принято всегда выражать в ваттах. Это также относится к маломощным резисторам, например: МЛТ – 0,25 – 10 кОм ±10% (резистор типа МЛТ мощностью 0,25 Вт).

Номинальное сопротивление в приведенном полном обозначении состоит из численного значения (цифра) и обозначения единицы измерения (Ом – омы, кОм – килоомы, МОм – мегаомы, ГОм – гигаомы, ТОм – тераомы). Например: 220 Ом; 150 кОм; 2,2 МОм; 8,2 ГОм; 1 ТОм. Таблица стандартных множителей, соответствующих им префиксов и символов приведена в приложении.

В целях уменьшения количества наносимых на поверхность резистора символов часто в обозначение номинального сопротивления вводится множитель, обозначаемый буквой. Латинские буквы R, K, M, G, T обозначают соответственно множители 1, 103, 106, 109, 1012 (изредка в русской транскрипции для обозначения единиц Ом вместо R ставят Е, а гигаомам соответствует буква Г). Результат расшифровки записанного таким образом значения всегда представляется в омах. Например: 0,1 Ом = R10 или Е10; 1 Ом = 1R0 или 1Е; 5,6 Ом = 5R6 или 5Е6; 330 Ом = 330R или 330Е; 1 кОм = 1К0; 3,3 кОм = 3К3; 2,2 Мом = 2М2; 6,8 ГОм = 6G8 или 6Г8.

Еще одной формой записи номинального значения сопротивления некоторых зарубежных резисторов является запись четырехзначным числовым кодом. В этом коде первые три цифры задают значащую часть номинала сопротивления, а четвертая выражает степень множителя 10, на который умножается значащая часть, чтобы получить окончательный результат в омах. Например: 3332 соответствует 333∙102 Ом или 33,3 кОм; 9510 соответствует 951∙100 или 951 Ом; 8251 соответствует 825∙10 = 8,25 кОм и т. д.

В соответствии с международным нормативом СEI62, допустимые отклонения вместо цифр могут шифроваться буквенными символами (табл. 1).

Таблица 1. Кодировка обозначений допустимых отклонений Сопротивления

Допуск, %	±0,05	± 0,1	± 0,25	± 0,5	± 1	± 2	± 5	± 10
Кодированное обозначение	А	B	C	D	F	G	J	K

Другой широко распространенной системой маркировки резисторов является цветовое кодирование. На резистор в этом случае наносят цветные кольца, образующие код, которым шифруют номинальное значение и допуск (кодировка 4 или 5 кольцами). Менее распространенная кодировка 6 кольцами кодирует еще и значение ТКС, рис. 1.1.

Рис.1.1. Маркировка резисторов цветовым кодом

Сведения о соответствии цветов значащим цифрам номинального сопротивления, значениям множителей, допусков и ТКС приведены в табл. 1.2.

Таблица 1.2. Соответствие цветов колец цифрам, значениям множителей, допусков и ТКС

Цвет кольца

Номинальное сопротивление, Ом

Первая цифра

Вторая цифра

Третья цифра

Множи-тель

Допуск,

ТКС,

Ppm/°С

Серебристый

Золотистый

Черный

Коричневый

Красный

Оранжевый

Желтый

Зеленый

Голубой

Фиолетовый

Серый

Белый

—

10-2

10-1

102

103

104

105

106

107

108

109

± 10

± 5

—

± 1

± 2

—

± 0,5

± 0,25

± 0,1

± 0,05

—

200

100

—

1. 2. Порядок выполнения исследований

В лабораторной работе исследуется температурная зависимость сопротивления для резисторов различных типов и по результатам измерений вычисляется наибольшее значение температурного коэффициента сопротивления (ТКС) в исследованном температурном диапазоне.

1.2.1. Исследование мощного проволочного резистора

Собрать на лабораторном стенде схему, изображенную на рис. 1.2, и снять вольтамперную характеристику мощного проволочного резистора R2 типа ПЭВ–25 (по действующему ГОСТу С5-35В-25).

Рис.1.2. Схема измерений температурной зависимости сопротивления мощного проволочного резистора ПЭВ — 25

Рекомендуется снимать вольтамперную характеристику, задавая с помощью потенциометра R1 напряжение на зажимах R2 через 6 В от нуля до максимально-возможного значения (контроль напряжения ведется по стрелочному вольтметру V). Измерение тока производится с помощью мультиметра 1. Одновременно со снятием вольтамперной характеристики необходимо контролировать температуру резистора R2 с помощью термопары. Для этого “горячий спай” термопары введен внутрь корпуса резистора, а “холодный спай” должен быть подсоединен к соответствующим входам мультиметра 2. Переход от одной точки измерений к другой необходимо производить только после стабилизации показаний термометра и остальных измерительных приборов.

По результатам измерений заполняется табл. 1.3.

Таблица 1.3. Результаты исследования температурной зависимости сопротивления проволочного резистора (тип, номинальное сопротивление)

Температура резистора R2

[°С]

Ток через резистор R2

[А]

Падение напряжения

На резисторе R2

[В]

Сопротивление резистора R2

[Ом]

Мощность, рассеиваемая резистором R2

[Вт]

По данным табл. 1.3 с помощью закона Ома рассчитываются значения сопротивления резистора R2 и строятся зависимости R2 от температуры T, а также зависимость температуры резистора от рассеянной в нем мощности Р (формулы 1. 1 и 1.2.). Из графика R2 = F(T) по формуле 1.3 рассчитывается максимальное значение ТКС в исследованном диапазоне температур.

1.2.2. Исследование температурных зависимостей сопротивления композиционных и пленочных резисторов

Получить у преподавателя образцы резисторов. Скопировать в протокол измерений маркировку резисторов и произвести расшифровку их номинальных сопротивлений.

Собрать схему, изображенную на рис. 1.3 и используя R2 в качестве нагревателя, исследовать температурную зависимость сопротивления имеющихся образцов резисторов в диапазоне от комнатной температуры до +100°С. По результатам исследований заполнить табл. 1.4 и рассчитать максимальные ТКС резисторов.

Рис. 1.3. Схема измерений температурных зависимостей сопротивления маломощных резисторов

Таблица 1.4. Результаты исследований температурных зависимостей сопротивления резисторов различных типов

№ п/п	Тип резис-тора	Номинальное сопротивление (по маркировке)	Сопротивление при комнатной температуре	Сопроти-вление при +50°С	Сопроти-вление при +100°С	Расчетное значение ТКС
1
2

Содержание отчета

Схемы измерений (рис. 1.2 и 1.3).

Заполненные таблицы 1.3 и 1.4.

Зависимости сопротивления от температуры для всех исследованных резисторов.

Расшифровку маркировки всех исследованных резисторов.

Выводы о результатах сравнения температурных зависимостей резисторов различных типов.

Маркировка резисторов с цветными полосами и цифрами

При сборке электрических схем радиолюбителю часто приходится иметь дело с номиналом неизвестных компонентов. Резистор используется чаще всего. Часто задаваемые вопросы возникают с его обозначениями. В переводе с английского это название звучит как «Сопротивление». Они отличаются как номинальным сопротивлением, так и допустимой мощностью. Для того чтобы мастер мог подобрать элемент с нужным номиналом, на их тела наносится обозначение. В зависимости от типа резисторов кодировка может меняться; бывает: буквенно-цифровые, цифровые или цветные полосы. В этой статье мы более подробно расскажем, какая бывает маркировка резисторов отечественного и зарубежного производства, а также как расшифровать обозначения, указанные заводом-изготовителем.

Обозначение буквами и цифрами
Как определить стоимость цветных колец
Маркировка SMD резисторов

Обозначение буквами и цифрами

На резисторах советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветными полосами (кольцами). Примером могут служить резисторы типа МЛТ, на них значение сопротивления указано буквенно-цифровым способом. Резисторы сопротивлением до сотен Ом содержат в своей маркировке букву «R», или «E», или «Ω». Тысячи Ом обозначаются буквой «К», миллионы — буквой М, т.е. буквы определяют порядок величины. При этом целые единицы от дробных отделяются одинаковыми буквами. Давайте рассмотрим несколько примеров.

На фото сверху вниз:

2К4 = 2,4 кОм или 2400 Ом;
270R = 270 Ом;
К27 = 0,27 кОм или 270 Ом.

Непонятна маркировка третьего, возможно он развернут не той стороной. Кроме того, на резисторах от 1 Вт могут присутствовать резисторы мощности. Маркировка достаточно удобна и наглядна. Оно может незначительно отличаться в зависимости от типа резисторов и года выпуска. Также может быть дополнительная буква, обозначающая класс точности.

Импортные сопротивления, в том числе китайские, также могут маркироваться буквами. Яркий пример — керамические резисторы.

В первой части обозначения указывается 5Вт — это мощность резистора 5 Вт. 100R — означает, что его сопротивление равно 100 Ом. Буква J обозначает допуск отклонения от номинального значения 5% в обе стороны. Полная таблица допусков показана ниже. Класс точности или допустимое отклонение от номинального значения не всегда существенно влияет на работу схемы, хотя это и зависит от их назначения.

Как определить номинал цветных колец

В последнее время выходные сопротивления часто обозначают цветными полосками и это касается как отечественных, так и зарубежных элементов. В зависимости от количества цветных полос меняется способ их декодирования. В общем, собран по ГОСТ 175-72.

Цветовая маркировка резисторов может выглядеть как 3, 4, 5 и 6 цветных колец. В этом случае кольца можно сместить на один из выводов. Тогда ближайшее к выводу провода кольцо считается первым и с него начинается расшифровка цветового кода. Или может отсутствовать одно из колец, обычно предпоследнее. Тогда первым является то, возле которого есть пара.

Другой вариант, когда маркировочные кольца расположены через равные промежутки, т.е. равномерно заполняют поверхность. Затем определяется первое кольцо по цвету. Допустим, одно из крайних колец (первое) не может быть золотым, тогда можно определить, с какой стороны отчет.

Обратите внимание, что при таком способе маркировки 4 колец третье кольцо является множителем. Как понять эту таблицу? Возьмем верхний резистор, первое кольцо красного цвета — 2, второе фиолетового — 7, третье, коэффициент красного — 100, а допуск коричневого — 1%. Тогда: 27 * 100 = 2700 Ом или 2,7 кОм с допуском отклонения 1% в обе стороны.

Второй резистор имеет цветовую маркировку из 5 полос. Имеем: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском 1%.

Для резисторов из 3-х полос цветовая маркировка выполняется по следующей логике:

1 полоса — шт.;
2 полоса — сотни;
3 полосы — множитель.

Точность таких компонентов составляет 20%.

Расшифровать цветовое обозначение поможет программа ElectroDroid, она доступна для Android в Play Market, в ее бесплатной версии есть такая возможность.

Еще один способ расшифровки цветового кода от Philips предполагает использование 4, 5 и 6 полос. Затем последняя полоска несет информацию о температурном коэффициенте сопротивления (насколько сопротивление изменяется с изменением температуры).

Для определения номинала воспользуйтесь таблицей. Обратите внимание на последнюю колонку — это TCS.

На корпусе распределены цветные кольца, как показано на этой схеме:

Подробнее о том, как расшифровать маркировку резисторов, можно узнать из видеоданных:

Маркировка SMD резисторов

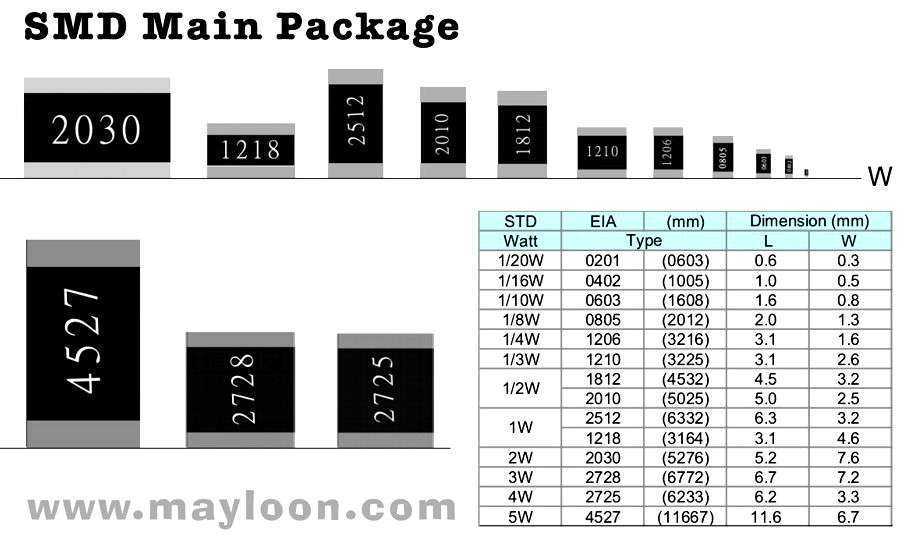

В современной электронике одним из ключевых факторов разработки устройства является его миниатюризация. Это приводит к созданию бессвинцовых элементов. Компоненты SMD имеют небольшие размеры из-за отсутствия в них свинца. Пусть вас не смущает такой способ установки, он используется в большинстве современных электронных устройств и отличается хорошей надежностью. Кроме того, это упрощает конструкцию многослойной печатной платы. Буквальное толкование с переводом означает «устройство поверхностного монтажа», и они монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают сложности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют способы маркировки цифрами, буквами или с помощью кодовой системы. Давайте посмотрим, как маркируются SMD-резисторы.

Если на SMD-резистор нанесено 3 цифры, то расшифровка выполняется так: XYZ, где X и Y — первые две цифры номинала, а Z — количество нулей. Давайте посмотрим на пример.

Возможно 4-значное обозначение, далее все аналогично, только первые три цифры сотни, десятки и единицы, а последняя нули.

Если в маркировке введены буквы, то расшифровка аналогична отечественным резисторам МЛТ.

И целые числа отделяются от дробных значений.

Другое дело, что при использовании буквенно-цифровой кодировки такие резисторы приходится расшифровывать по таблицам.

В данном случае буква обозначает множитель. В таблице ниже они обведены красным.

В соответствии с таблицей код 01C означает:

01 = 100 Ом;
C — коэффициент 10 ² это 100;
100 * 100 = 10000 Ом или 10 кОм.

Это обозначение называется EIA-96.

Информация, содержащаяся в символьной или цветовой кодировке, поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками.
