Диод КД522Б: характеристики и маркировка

Как указанно в технических характеристиках, кремниевые диоды КД522Б были разработаны для использования в импульсных устройствах. Они могут применяться в приборостроении и различных радиоэлектронных устройствах для выпрямления высокочастотных сигналов. Они производятся по эпитаксиально-планарнной технологии.

Цоколевка

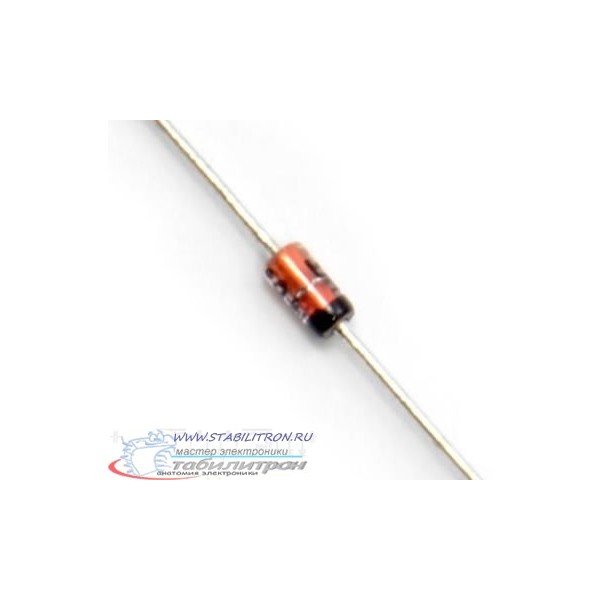

КД522Б изготавливают в стеклянном корпусе и имеют два гибких вывода. Маркируются они тремя черными полосами, которые наносятся рядом с анодом. Масса диода равна 0,15 г. На рисунке ниже можно увидеть внешний вид, маркировку и размеры КД522Б.

Технические характеристики

При рассмотрении технических параметров КД522Б в первую очередь следует обратить внимание на предельные эксплуатационные характеристики. Они являются важными, так как их превышение приведёт к выходу диода из строя. Их тестирование было проведено при стандартной температуре +25°С. Для рассматриваемого устройства они равны:

обратное напряжение (длительное) – 50 В;
обратное напряжение (кратковременное) для импульса до 10 мкс – 60 В;
среднее значение прямого тока:
- при температуре от -55 до +35°С – 100 мА;
- при температуре +85°С – 50 мА;
прямой ток (импульсный, до 10 мкс)
- при температуре от -55 до +35°С – 1500 мА;
- при температуре +85°С – 850 мА;
максимальная температура кристалла — +125°С;
рабочая температура – от -55 до +85°С.

После максимальных следует рассмотреть также электрические значения. Они сильно влияют на функциональные возможности и сферу применения диода. Тестирование проводилось также при температуре +25°С. Остальные параметры, влияющие на результаты измерения, приведены там, где они необходимы.

прямое напряжение (I_пр = 100 мА):
- при температуре от +25 до +125°С – 1,1 В;
- при температуре -60°С – 1,5 В;
обратный ток при максимальном обратном напряжении:
- при температуре от -60 до +25°С – 5 мкА;
- при температуре +125°С – 50 мкА;
заряд переключения при прямом токе 50 мА и импульсном обратном напряжении 10 В – 400 пКл;
время восстановления 4 нс;
электрическая емкость при нулевом обратном напряжении – 4 пФ;

Также производители приводят правила, которые следует выполнять при монтаже и пайке диода:

к выводам разрешается прилагать растягивающую силу величиной не более 4,9 Н;
изгибать выводы разрешается на расстоянии 3 мм и более от корпуса, при этом радиус закругления должен быть больше 1,5 мм;
пайка разрешается на расстоянии не ближе 5 мм от диода;
нельзя прикасаться жалом паяльника больше 3 с, при этом температура пайки не должна превышать +250°С;
во время пайки корпус не должен нагреваться до +150°С.

Аналоги

Полного аналога КД522Б не существует. Если требуется диод с небольшим обратным током и хорошим быстродействием, но значение разности потенциалов не так важно, то 1N4148 подойдёт. Если величина разности потенциалов на устройстве принципиальна, то рекомендуется взять диод Шоттки. Похожие по характеристикам устройства 1N4148 можно найти в других корпусах. Например, LL4148 изготавливают в стеклянном корпусе MiniMELF SOD-80, который сделан в форме цилиндра. В этом корпусе, благодаря улучшенной теплоотдаче, он может пропускать прямой ток величиной до 300 мА. Диод LS4148 выпускают в квадратной упаковке QuadroMELF SOD-80. Также для замены можно использовать сборки с характеристиками не хуже, чем у КД522Б:

BAV99 – два диода, соединённые по полумостовой схеме;
BAV70 – два диода, подключённые по схеме с общим катодом;

BAW56 – 2 устройства, включённые по схеме с общим анодом.

Производители

ООО «Саранский завод точных приборов» — это единственное предприятие, изготавливающее диоды КД522Б, скачать datasheet можно кликнув по названию.

КД522

ОТ КАТОДА ДО АНОДА

Поиск по сайту

Новости

Солнечный инвертор от Mean Well

ГЛАВНАЯ » ДИОДЫ » КД522

КД522

: КД522А, КД522Б, 2Д522Б — диод эпитаксиально-планарный, кремниевый. Имеет гибкие выводы, корпус — стеклянный. Масса: не более 0.15 г. Макрировка КД522: на корпусе у анода чёрные кольцевые полосы:

КД522А — два кольцо
КД522Б — три кольца
2Д522Б — одно кольцо

Электрические параметры диодов КД522: КД522А, КД522Б, 2Д522Б

• Прямое напряжение (постоянное) при I_пр = 100 мА, не более:
2Д522Б при +25 и +125°C и КД522А, КД522Б при +25°C	1. 1 В
2Д522Б при −60 и КД522А, КД522Б при −55°C	1.5 В
• Обратный ток (постоянный), не более:
КД522Б и 2Д522Б при +25°C при U_обр = 50 В, +25°C и 2Д522Б при U_обр = 50 В, −60°C	5 мкА
КД522А при U_обр = 30 В, +25°C	2 мкА
2Д522Б при U_обр = 50 В, +125°C	100 мкА
КД522Б при U_обр = 50 В и КД522А при U_обр = 30 В, +85°C	50 мкА
• Ёмкость диода (общая) при U_обр = 0, не более	4 пФ
• Время восстановления обратного сопротивления при I_пр = 10 мА U_обр.и = 10 В, I_отсч = 2 мА, не более	4 нс

Предельные характеристики диодов КД522

• Обратное напряжение (постоянное):
2Д522Б при −60 и +125°C и КД522Б при −55 и +85°C	50 В
КД522А при −55 и +85°C	30 мкА
• Обратное напряжение (импульсное) при скважности не менее 10:
2Д522Б при t_и ≤ 2 мкс и −60. ..+125°C	75 В
КД522А при t_и ≤ 10 мкс и −55…+85°C	40 В
КД522Б при t_и ≤ 10 мкс и −55…+85°C	60 В
• Прямой ток (средний):
2Д522Б при −60…+50°C и КД522А, КД522Б при −55…+35°C	100 мА
2Д522Б при +125°C и КД522А, КД522Б при +125°C	50 мА
• Прямой ток (импульсный) при t ≤ 10 мкс без превышения среднего прямого тока:
2Д522Б при −60…+50°C и КД522А, КД522Б при −55…+35°C	1.5 А
2Д522Б при +125°C	500 мА
КД522А, КД522Б при +85°C	850 мА
• Рабочая температура (окружающей среды):
2Д522Б	−60. ..+125°C
КД522А, КД522Б	−55…+85°C
• Температура перехода:
2Д522Б	+150°C
КД522А, КД522Б	+125°C

КД522Б — Диоды | Российская электронная компания

Главная / Продукты / Диоды / КД522Б

Кремниевые, импульсные, эпитаксиальные пассивированные диоды. Диоды
предназначены для работы в импульсных устройствах.
Диоды выпускаются в стеклянном корпусе с гибкими выводами.
Тип и полярность диодов маркируются кодовым цветом черными кольцевыми полосами на положительной передней (анодной) стороне корпуса:
— КД522А– с одной широкой и одной узкой полосой;
— КД522А– с одной широкой и двумя узкими полосами;

— КД522В — с одной широкой и тремя узкими полосами.

Максимальный вес диода 0,15 г.
Тип упаковки: КД-2.

Основные технические характеристики диода КД522Б:
• Uрев max – максимальное прямое обратное напряжение: 50 В;
• Id max – Максимальный постоянный ток: 100 мА;
• Ud – Прямое прямое напряжение: не более 1,1 В при Id 100 мА;
• Iоб – постоянный обратный ток: не более 5 мкА при Uоб 50 В;
• tвoc обр – время обратного восстановления: 0,004 мкс;
• Сt – Total capacity: 4 pF

Basic technical characteristics of diodes 2D522B, KD522А, KD522B, KD522V:

… 9000 29000.

10029/100. 100000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 29003.

Diode type	Urevmax	Urev pulmax	Idmax	Idpulmax	Ud/Id	Irev	fdmax	t rev rec	Ct(Urev V)	Т
Diode type	V	V	mА	А	V/mА	MCA	МГц	NS	PF	° C
0116 2 D522 B	50	75	100	1,5	1,1/100	5	—	4	4 (0)	-60 . ..+125
KD522A	30 9 9 9011.0003	40	100	1,5	1,1/100	2	—	4	4 (0)	-55 …+85
KD522 B	50	60	9000	60	0003	1,5	1,1/100	5	—	4	4 (0)	9000	4 (0)	9000 9003 — 555 …+855 …+855.555 …+855-55 …+855-55 …+855-55.
KD522 V	—	—	100	1,5	10029	1,5	9 9000 2	1,5	29000 2	1,5	—	—	4	4 (0)	-55…+85

Reference designation of diodes electric parameters:

• Urev max — Максимальное постоянное обратное напряжение;
• Urev pul max – Максимальное импульсное обратное напряжение;
• Id max – Максимальный постоянный ток;
• Id pul max – максимальный импульсный постоянный ток;
• Iоб — Обратный ток диода при максимальном обратном напряжении;
• fd max – максимальная рабочая частота диода;
• Trev rec – время обратного восстановления;

• C t – общая емкость диода;
• Т – температура окружающей среды.
