Луженый кабель — особенности, преимущества, обзор марок

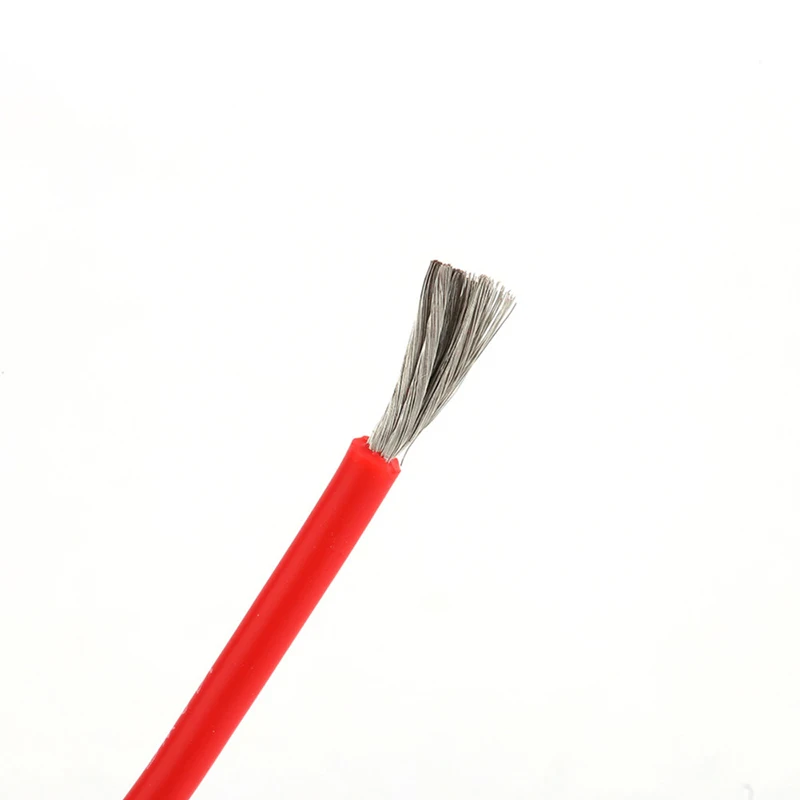

Луженая медь – это медь, покрытая тонким слоем олова или сплава на его основе. В радиотехнике это делается для соединения медных деталей друг с другом с целью придания стыку прочности, уменьшения омического сопротивления, противодействия процессам окисления меди.

Изготовление луженой медной проволоки в промышленных условиях производится гальваническим способом – проволока погружается в ванну с расплавленным металлом, в результате чего ее поверхность равномерно покрывается слоем толщиной от 1 до 20 микрон – в зависимости от силы тока, участвующего в электрохимическом процессе. С целью достижения идеальной равномерности толщины покрытия проволока затем пропускается через волочильный механизм, оснащенный алмазными дисками.

Процесс лужения проволоки можно посмотреть в видео ниже.

Преимущества медного луженого провода

Лужение поверхности меди оловом защищает ее от разрушительного воздействия атмосферного кислорода, повышает прочность на разрыв и устойчивость к перелому при многократном сгибании, упрощает процесс пайки. Полуда – так называется пленка олова – также защищает медь от вредного влияния серы, входящей в состав резины и пластика, из которых изготавливается изоляция провода. Вследствие всего этого возрастает срок службы провода.

Если подвести итог, то кабели с медными лужеными жилами:

• прочнее
• долговечнее
• более гибкие
• проще в монтаже

Основным потребителем медных луженых проводов является электронная и электротехническая промышленность.

Кабель с медными лужеными жилами- обзор марок

НВ-4 — провод монтажный луженый медный. Буква «Н» в названии означает, что отсутствует обмотка из волокна, В – изоляция выполнена из поливинилхлорида (ПВХ). Цифра 4 – класс гибкости в соответствии с ГОСТ 22483. Провод, предназначенный для монтажных работ, не распространяет горения, стоек к воздействию плесени, минерального масла, бензина. Сохраняет свои качества при влажности до 98%.

Выпускается с различными сечениями – от 0,08 до 1,5 мм². Особо устойчив к вибрации и ударам.

МГШВ — провод монтажный медный луженый гибкий. Название марки – это аббревиатура слов: монтажный, гибкий, шелковый (первый слой изоляции), второй слой – из поливинилхлорида (винил). Шелк улучшает изоляционные свойства, нисколько не уменьшая подвижности и гибкости.

Провод предназначен для монтажных работ и используется, в первую очередь, в радиоэлектронной промышленности. Не рекомендован к использованию при частотах более 10 кГц. За счет того, что он состоит из нескольких (от 7 до 24) проволочек малого диаметра (от 0,15 до 0,32 мм), он обладает высокой гибкостью. Выпускается шести сечений – от 0,2 до 1,5 мм

2. Провод стоек к воздействию атмосферного конденсата, песка, морского тумана, плесени, солнечного излучения.

МПО — расшифровка: М – монтажный, ПО – полиэтиленовая изоляция.

Провод монтажный медный луженый в изоляции из облученного полиэтилена, обладающего стойкостью к высоким температурам, одножильный, состоящий из скрученных медных проволок, в количестве от 7 до 49 шт. Устойчив к плесени, акустическому шуму, механическим нагрузкам. Сечение от 0,12 до 6 мм².

АМГЛ — провод автомобильный медный гибкий луженый плетеный. Выделены первые буквы слов, вошедшие в название марки. Изоляция отсутствует, форма – плоская коса, состоящая из восьми прядей, в каждую из которых входит три проволоки диаметром 0,2 или 0,3 мм. Сечение от 10 до 70 мм². Габаритные размеры – от 10х2,0 мм до 32х4,2 мм. Разрывное усилие – не менее 3 кг.

БПВЛ — Медный силовой луженый кабель. Расшифровка – для бортовой связи, подвижного состава, изоляция из поливинилхлорида, последняя буква (Л) означает оплетку из крученой х/б пряжи, сочетающейся иногда с синтетическими нитями. Класс гибкости – 3,4. Выпускается с сечением жилы от 0,35 до 95 мм². Провод стоек к механическим нагрузкам, плесени, атмосферному конденсату (иней, роса), соляному туману, динамической и статической пыли, кратковременному воздействию бензина и масла (6 часов), а также керосина (20 часов).

При одиночной прокладке не распространяет горение.

МКВЭВ — Многожильный (от 2 до 6 жил) монтажный луженый медный кабель с проводами в ПВХ изоляции (первая буква «В»), экранированный, общая оболочка выполнена также из ПВХ (вторая «В»). Экран выполнен в виде оплетки из медного луженого провода либо полиэтиленовой пленки с добавкой алюминия. Класс гибкости – 4. В связи с наличием экрана обладает повышенной помехоустойчивостью. Некоторые виды имеют скрутку жил парами, что дает дополнительную защиту от помех.

В таблице ниже собраны основные характеристики проводов, а также указана область их применения.

Марка	НВ-4	МГШВ	МПО	АМГЛ	БПВЛ
Температурный диапазон эксплуатации	-50°С – +105°С	-50°С – +70°С	-60°С – +100°С	-60°С – +140°С	-60°С – +70°С
Рабочее напряжение постоянного тока, B	840 и 1400	500 – для провода сечением 0,14 мм2 и меньше; 1500 – для провода большего сечения	550	—	500
Сопротивление изоляции 1 м при 20°С, МОм	1х104	2х10 4	1х103	—	5х103 (до 4 мм2) 0,5х103 (4 мм2 и более)
Срок службы, лет	15	10	12	5	15
Область применения	Радиоаппаратура, межблочное соединение в электрооборудовании	Подвижный и фиксированный монтаж соединений электронных устройств	Фиксированный внутри- и межприборный монтаж	Соединение электрооборудования различных видов транспорта с корпусом	Фиксированный монтаж электросетей, в том числе, авиатехники

Нужен луженый кабель?
Отправьте заявку и мы предложим лучшую цену!

Отправить заявку

Что такое луженая медь? | ООО «Альфамет»

В нынешнее время медь, покрытая слоем олово высоко востребована в разных сферах промышленного производства. Основными ее характеристиками является устойчивость к физическим воздействиям, природным катаклизмам: осадки и резкие скачки температур.

Благодаря этим параметрам луженая медь востребована и незаменима в промышленной области, кроме того, она имеет значительное отличие от других материалов: хорошо проводит тепло и электричество.

Отличительные особенности

Данный вид металла обладает высокими показателями пластичности, поэтому его удобно подвергать механическим обработкам. Луженую медь используют во многих сферах производства:

• электротехнике для изготовления медных токопроводящих жил,
• ей оплетают предметы, используемые в военном и гражданском деле.

Давайте узнаем, в чем различие луженой меди от нелуженой?

Первый вид металлического материала защищен от физических и природных воздействий, потому что проволока обладает пленкой из олова, защищающая металл и не дающая ему вступать в химические реакции с другими веществами. Олово защищает материал от коррозии, даря ему высокую прочность, поэтому медь не ломается при изменении формы проволоки.

Как получают луженую медь?

Луженая медная проволока изготавливается гальваническим способом. Данный путь используется, потому что благодаря ему существует возможность наносить на металлическое изделие ровное покрытие олова. Толщина слоя на всей длине одинаковая. Сейчас в магазинах луженую медную проволоку можно найти в двух видах:

• Мягкая луженая проволока, по-другому ММЛ;
• Твердая луженая проволока (МТЛ).

Параметры

Главная черта, которая отличает два вида проволоки – это отношение к деформации. Диаметр луженой меди и алюминия отличаются. Высоко востребована проволока с диаметром, который колеблется в размерах 0,02-9,42 миллиметра.

Чтобы произвести данную медь, берут проволоку на катушке и подвергают ее лужению гальваническим способом. Затем пропускают через ванну, предназначенную для лужения медного провода, там находится расплавленное олово.

Чтобы оно не реагировало с кислородом в реакции окисления, поверхность лудильной ванны обрабатывают веществами, которые не пропускают воздух. Для этих целей прекрасно подходит древесный уголь.

В чем заключаются особенности залужения жала паяльника?

Главное в лужении – это покрытие основы из меди тонким слоем олова, который способен защитить материал от коррозии и воздействия природных аномалий. У этого процесса есть характерные свойства.

• Первым делом подготавливают рабочую поверхность: используют новейший паяльник, затачивают жало устройства для дальнейшей работы.
• Заточка жала производится паяльником или станком под углом до четырехсот градусов.
• Если необходимо провести работы с деталями маленького размера, паяльник должен иметь форму конуса.

Специалисты советуют смотреть за тем, чтобы ширина материала была не менее одного миллиметра. Если форма жала, которую предлагает изготовитель, нравится клиенту, то данный этап не так важен.

На производстве стержень паяльника покрывается налетом меди. До этапа лужения необходимо убрать покрытие шлифовальной шкуркой. Затем жало возвращается в устройство, подключают паяльник к эл.сети. Через некоторое время поверхность нагреется, тогда уже можно будет проводить лужение.

Технология

Со временем медная поверхность способна реагировать с кислородом до образования ее оксидов. Чтобы предотвратить это, материал покрывают слоем олова. Для выполнения этого дома нужно воспользоваться припой, паяльником и флюсом.

Для проведения качественной работы, необходимо хорошо прогреть паяльник. Затем медное изделие покрывают субстанцией из смолистых веществ и прогревают по всей площади. Олово распределяют по всему участку проволоки, которая сначала обрабатывается канифолью.

Из-за сильных физических нагрузок в наушниках обрываются проводники, использующие ток низкого напряжения. Они имеют малый диаметр, и из-за этого при лужении пользуются другими технологиями: сперва производится отпайка оборванных проводов, потом припаивают новые. Для того, чтобы обеспечить изоляцию, провода покрывают лаком, который удаляют. Слой олова позволяет упростить последующую пайку.

Что такое оловянная медная проволока?

Оловянно-медный провод является альтернативой использованию неизолированного медного провода в электрических соединениях. Одно важное различие между луженым проводом и неизолированным проводом делает луженый медный провод более подходящим для конкретных применений. Если вы не уверены, какой тип провода будет лучше для вашей ситуации, это руководство поможет вам определить преимущества луженой медной проводки, почему она более подходит и когда лучше использовать луженую проводку вместо оголенной.

Что такое луженая медная проволока?

Луженая медная проволока — медная проволока, покрытая оловом. Медь является желательным материалом, поскольку она обладает высокой проводимостью. Однако медь также очень подвержена окислению или эрозии. Олово обладает свойствами, которые делают его более прочным, чем медь. Покрытие оголенного медного провода оловом придает проводу проводящие свойства меди, а использование олова предотвращает окисление и защищает медь.

Луженая медная проволока тусклого серебристого цвета, гибкая и универсальная, что делает ее идеальной для агрессивных сред с высокими температурами или высокой влажностью. Области применения, в которых влага, кислота, кислород и вода могут попасть на провод, являются идеальными ситуациями для использования медного луженого провода.

Оловянная и неизолированная проводка

Луженая и неизолированная медная проводка эффективнее в зависимости от окружающей среды. Наиболее существенная разница между луженой проволокой и неизолированной проволокой заключается в стойкости к окислению и эрозии. Металлическая поверхность оголенной медной проводки химически реагирует с такими элементами, как кислород и вода, вызывая коррозию и тускнение металла. Когда это происходит, медь превращается из бронзовой в бледно-зеленую — вспомните Статую Свободы. Этот процесс может происходить быстро, и если он начался, его трудно остановить, особенно на проводах.

Оловянное покрытие может значительно уменьшить процесс окисления. Защитный слой олова может увеличить срок службы медного провода на несколько лет, особенно в условиях высоких температур. Когда рабочая температура медной проволоки становится слишком высокой, она не может эффективно противостоять эрозии. Оловянное покрытие может выдерживать высокие температуры, что делает его лучшим вариантом, когда речь идет о тепле.

Луженая проволока лучше?

Медь является отличным проводником, и неизолированный провод имеет свое место в определенных приложениях. При правильном уходе и в идеальных условиях голая медная проволока может быть более эффективным и доступным вариантом, чем луженая медная проволока. Однако так же, как есть идеальное место для оголенной медной проводки, луженая проводка также имеет свое время и место.

Когда следует использовать луженую медную проводку

Оловянное покрытие не обязательно заменяет медную проводку в любой ситуации, хотя в некоторых случаях луженая проводка подходит больше.

• Постоянное воздействие влаги:  Влага может быть одним из самых разрушительных факторов для медного провода, поскольку вызывает коррозию. В любом случае, когда проводка может подвергаться воздействию воды, используйте луженую проводку. Например, любая медная проводка на очистных сооружениях должна иметь оловянное покрытие, чтобы ограничить воздействие окружающей влаги.
• Системы электрического заземления:  Системы электрического заземления обеспечивают безопасное возвращение избыточного электричества в землю. Луженая медная проволока идеально подходит для этого применения из-за возможности воздействия высоких температур. Также можно использовать оголенный медный провод для электрического заземления, хотя это может быть несколько менее безопасно.
• Наружное или подземное использование:  В таких местах, как системы метро или там, где необходима медная проводка на открытом воздухе, луженая проводка может быть особенно полезной. Использование оголенной меди в этих ситуациях может подвергнуть ее воздействию погодных условий и элементов, которые могут вызвать эрозию провода. Луженая проволока может противостоять элементам, требуя меньшего количества замен.
• Воздействие соленой воды:  Соленая вода очень агрессивна, поэтому луженая медная проволока лучше подходит для ситуаций вблизи океана. Соленая вода, океанские брызги и влага быстро попадут на медь. Если важнейшая проводка выйдет из строя во время плавания, элементы корабля могут выйти из строя. Лучше всего использовать луженую проволоку на лодках или других морских объектах, чтобы обеспечить максимально долгий срок службы проводки.

Всегда, когда проводка может столкнуться с коррозионно-активными элементами, используйте проводку из луженой меди. Несмотря на дополнительные затраты, оловянное покрытие защитит медную проводку от повреждений, ремонт которых в противном случае может занять много времени и средств. Если вы когда-либо не уверены, какой вариант использовать, его среда будет определяющим фактором.

Зачем использовать луженую медную проволоку?

Луженая медная проволока обладает многочисленными преимуществами. Несмотря на дополнительные расходы, связанные с луженой медной проволокой, инвестиции окупятся в правильной ситуации.

Обратите внимание на следующие преимущества луженых медных проводов.

• Работает так же, как медная проволока без покрытия: луженая медная проволока имеет такую ​​же проводимость, как и неизолированная медная проволока, но с дополнительным защитным покрытием. Эта характеристика позволяет людям использовать медный провод в далеко не идеальных ситуациях.
• Предотвращает коррозию: одним из наиболее значительных преимуществ лужения медной проволоки является защита меди от ржавчины. Многие элементы могут разлагать медь, включая кислород воздуха. Нанесение оловянного покрытия на голую медную проволоку может помочь предотвратить эрозию, поскольку олово дольше выдерживает воздействие элементов.
• Продлевает срок службы проводов. Защитные свойства олова помогают продлить срок службы медных проводов. С защитным оловянным покрытием медные провода могут служить значительно дольше без признаков коррозионного повреждения. Вложение большего количества средств в правильный провод для работы может иметь значение между частыми заменами и долговечным продуктом.
• Простота пайки: пайка — это метод, используемый для соединения проводов. Олово является распространенным материалом, используемым при пайке, что позволяет легко паять луженую медную проводку.

Покупайте медные провода и многое другое в WesBell Electronics

Если вы ищете луженые медные провода или неизолированные медные провода, обратите внимание на WesBell Electronics. Мы начинали как дистрибьютор проводов и кабелей и расширились до поставщика и дистрибьютора услуг по проводке и кабелю. Мы предлагаем различные провода и кабели для удовлетворения потребностей вашего проекта. Мы даже гордимся тем, что предлагаем индивидуальные услуги и продукты. Наша опытная команда, работающая более трех десятилетий, готова помочь вам найти нужные вам продукты.

Просмотрите наш выбор продуктов и свяжитесь с нами, если у вас есть какие-либо вопросы или пожелания.

Когда лучше использовать каждый O

Как известно, оголенный медный проводник можно покрыть оловом для защиты от коррозии. Прочтите этот блог, чтобы узнать о различиях между оголенной и луженой медью и о том, когда лучше всего использовать последнюю.

Для чего используется голая медь?

Неизолированная медная проволока относится к одной жиле медной проволоки, не имеющей дополнительного покрытия. Провод состоит из 9Медь чистоты 9,99 %, может использоваться в качестве одиночного провода в заземляющих проводах, соединительных проводах и соединительных кабелях.

Медь без покрытия также используется в многожильных одножильных и многожильных медных проводниках. Он может быть твердым, среднетвердым или мягко отожженным, в зависимости от его свойств. Чистая медь извлекается из чистого медного стержня и имеет различимый оранжево-красный цвет. Голая медь имеет правдоподобную коррозионную стойкость и устойчивость к высоким температурам, но вместо этого они усиливаются при использовании луженой меди.

Что означает луженая медная проволока или проводник?

Луженая медь — это медь, покрытая оловом (другое название припоя) для сохранения качеств металла при воздействии вредных сред и увеличения срока его службы. Олово действует как дополнительный слой защиты от коррозии, окисления и пагубного воздействия высоких температур.

Луженый медный провод может состоять из нескольких луженых медных жил или только из одного провода. Поскольку олово представляет собой металл серебристого цвета, весь проводник имеет серебристый вид. Олово используется для предотвращения окисления, потому что это один из самых бюджетных металлов с нужными свойствами.

Можно ли лужить медную проволоку вручную?

Не совсем так. Медь лужится с помощью промышленных инструментов в горячем процессе, называемом гальванопокрытием, после извлечения голой меди из стержня. Вы можете использовать инструменты для зачистки проводов, чтобы лужить концы медного проводника в домашних условиях, но они будут служить вам ровно столько же, потому что они не обеспечивают полной защиты, связанной с полностью луженым медным проводником.

Какова цель луженого медного проводника?

Целью луженого медного проводника является обеспечение превосходной защиты от коррозии и окисления во влажной среде и местах, где металлы загрязнены, увеличивая образование ржавчины.

Если процесс окисления начался, остановить его и увеличить срок службы проводника просто невозможно, поэтому предотвращение окисления с помощью медного луженого проводника представляется наиболее вероятным решением. Иногда окисление меди начинается уже после того, как она поставлена ​​на полку после производства, даже до того, как она будет установлена, и этот процесс почти незаметен до тех пор, пока не становится слишком поздно, поэтому профилактика является ключевым моментом. Окисленная медь больше не пригодна для использования, потому что она теряет электрическую эффективность, склонна к поломке и создает угрозу безопасности. Окисленная медь имеет характерный зеленый цвет.

Луженая медь не только защищает от окисления и коррозии. В некоторых случаях луженая медь также превосходит голую медь при воздействии высоких температур, особенно когда речь идет о температурах выше 100 градусов Цельсия. Причина этого в том, что лужение помогает предотвратить термическую деградацию меди. Во влажной и жаркой среде луженая медь может служить до десяти раз дольше, чем обычная голая медь.

Существуют ли дополнительные различия в производительности луженой и чистой меди?

Поскольку проводник из луженой меди содержит олово, его обычно легче паять, чем голую медь. Различия в проводимости между голой и луженой медью не имеют значения.

Луженая медь дороже чистой меди?

Из-за затрат, связанных с лужением меди, луженая медь может быть на 30 процентов дороже, чем ее чистый аналог. Тем не менее, эта разница в стоимости определенно окупается в электротехническом проекте, на который воздействуют высокие температуры, влажность и загрязненная почва.

Какие приложения лучше всего подходят для луженой меди?

Окружающая среда является решающим фактором в дебатах о луженой и голой меди. Луженая медь в основном используется в морской проводке, которая подвергается воздействию влаги на протяжении всего срока службы, включая судовые кабели, кабели морских нефтяных вышек, кабели, используемые в очистных сооружениях, и все остальное, что регулярно контактирует с водой. Это особенно важно в морях и океанах, потому что соленая вода приводит к коррозии быстрее, чем пресная.

Кроме того, луженые медные проводники используются в подземных железнодорожных системах, когда гарантируется воздействие влаги, а любой электрический проект может подвергаться воздействию газа, нефти, воды и влаги. В регионах, где большую часть года возможна влажность, луженая медь часто используется в большинстве электрических проектов.

При прокладке кабеля под землей решение об использовании луженых или неизолированных медных проводников зависит от свойств грунта. Если химические свойства почвы неизвестны, клиент решает, как лучше действовать, и выбирает между лужеными или голыми медными проводниками. Если есть риск того, что химические свойства грунта могут привести к коррозии, лучшим решением будет использование луженой меди. Тем не менее, также важно учитывать соображения стоимости при выборе луженых или голых.

В зависимости от производителя высокотемпературная проводка для печей, печей и электронагревательного оборудования может изготавливаться с луженой медной жилой, хотя в этих случаях возможны и омедненные, никелированные или типовые мягкоотожженные жилы в качестве если у них хорошая теплопроводность.

В случаях, когда нет воздействия воды, влажности, загрязнения почвы или высоких температур, неизолированные медные проводники работают исключительно хорошо.
