При монтаже или ремонте электропроводки важно правильно сделать спаянное соединение. От этого зависит безопасность эксплуатации, надежность, долговечность электроснабжения.

Для хорошего закрепления припоя нужно предварительно облудить провода, то есть покрыть оловянным припоем. Нанесенный слой удалит оксидные примеси, образующиеся на медных или алюминиевых сплавах, улучшит сцепление расходных материалов.

Существует разные методы лужения. Выбор делают с учетом состава металла, характера сечения, назначения проводки и условий ее эксплуатации.

Облуживание с помощью паяльника

Уверенное владение паяльником необходимо для каждого начинающего мастера. Без закрепившихся навыков работы залудить провод, затем провести пайку не удастся.

Размеры паяльника, модификацию каждый может выбрать самостоятельно. Удобны в использовании паяльные станции, пальники с возможностью регулировать температуру нагрева.

Имеет смысл затратить средства на приобретение качественного инструмента, оборудования. Тогда работа будет доставлять удовольствие долгие годы.

Требуемые инструменты

Работа с проводами – дело несложное, если к нему хорошо подготовиться. Желательно, сделать все заранее, чтобы потом в самый неподходящий момент, не пришлось суетиться. Список инструментов, позволяющих лудить провода или кабель, выглядит следующим образом:

• хорошо заточенный нож;
• медицинский или технический пинцет;
• обычные плоскогубцы;
• паяльник или станция для паяния;
• расходные материалы (флюс, припой).

Вместо ножа сейчас продаются специальные клещи, которые позволяют содрать изоляцию одним движением. Но они не так уж дешево стоят, поэтому многие обходятся ножом или скальпелем.

Все средства и приспособления немудреные, но очень полезные. Под расходными материалами подразумеваются определенный флюсовый состав и припой, подходящий для данного вида проводов.

Правильный порядок действий

Облуживать провода посредством паяльника следует в соответствии с алгоритмом, выверенным многолетней практикой. У проводов в самом начале работы нужно тщательно снять ножом или клещами наружный изолирующий слой. Желательно освободить от полимерного покрытия минимум 10 мм, максимум – 50 мм с каждого соединяемого конца.

После этого тем же ножом поверхность зачищают до блестящего состояния. Это исключит наличие остатков изолирующей оболочки, удалит с проводов оксидный налет.

Толстый провод удерживать и очищать проще. Если кабель включает в себя несколько тонких жил, их желательно растрепать, разъединить, зачистить со всех сторон, а потом скрутить заново.

Затем можно разогревать паяльник, предварительно проверив степень чистоты жала. Поверхность будет хорошо облуживаться только абсолютно чистым жалом паяльника.

Нагретым паяльником следует разогреть подготовленные, тщательно зачищенные концы проводов, опустив их в канифоль. Надо чтоб канифоль хорошо обволокла провод.

Жалом паяльника нужно взять припой и равномерно распределить смесь по срезу проводков, которые зафиксированы пинцетом или обычными плоскогубцами. Для обеспечения полноты нанесения массы из расплавленных расходных материалов, провода следует проворачивать вокруг собственной оси.

Медный провод можно обрабатывать не только канифолью, но и кислым флюсом. Некоторые предпочитают использовать готовую паяльную кислоту, всегда имеющуюся в продаже. Для лужения алюминиевых проводов предусмотрен свой специальный флюс.

Если все предыдущие операции были выполнены правильно, расплавленный припойный материал хорошо покроет место контакта проводков. Нужно внимательно осмотреть всю рабочую зону, убедиться, что лужение прошло успешно.

Варианты обработки проводов

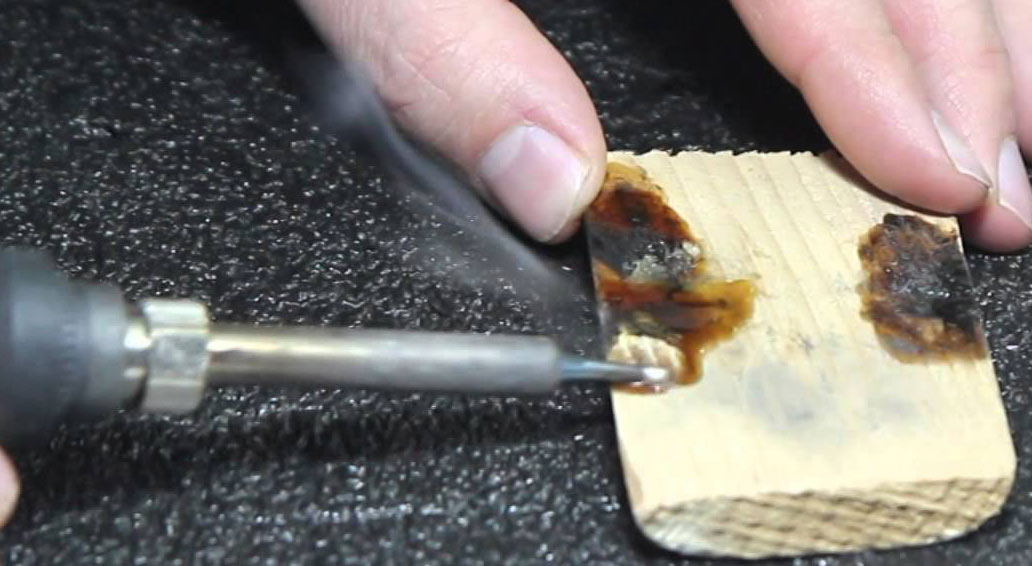

Некоторым мастерам нравится метод лужения, при котором провода прижимаются паяльником к деревянной дощечке.

Это вполне приемлемая технология. Выделяющиеся при нагревании деревянной подложки газы в некоторой степени работают как флюс, способствуя удалению оксидов на металле.

Еще лучше удаляет продукты окисления расплав аспирина. Таблетку можно подкладывать под провода при лужении. Выделяющиеся из нагретой ацетилсалициловой кислоты газы хорошо обволакивают место соединения, удаляя с них все примеси. В результате провода будут успешно лудиться.

Существует своеобразный метод подготовки многожильных проводков, в которых тонкая медная основа покрыта эмалью. В этом случае как подложку мастера рекомендуют использовать кусочек ПВХ материала.

При повышении температуры поливинилхлорид начинает выделять пары хлороводорода, которые так же, как соляная кислота, быстро разрушают оксидный слой. Как показывают многие видео уроки, ПВХ подложка может быть не очень большой, соответствующей размерам рабочей зоны лужения.

Лужение посредством окунания

Предварительную обработку проводов большого диаметра проводят иначе. Паяльником полного равномерного покрытия среза большого сечения добиться нелегко.

В специальный тигель кладут кусочки олова, разогревают, получая расплав металла. Конец кабеля сначала погружают в канифоль или другой флюс, а затем окунают во внутренность тигеля. В результате срез покрывается полностью защитным слоем.

Подобным способом делают полностью луженые провода. Погружение при этом имеет другие масштабы, выполняется в заводских условиях.

Катушку с намотанным проводом водружают на механизм, посредством которого будут обслуживать процесс. Сначала всю медь поверхности механически обрабатывают щетками, предварительно обработанными раствором хлористого цинка. Получают растворенный флюс из цинка и технической соляной кислоты.

Затем проволоку из мотка, постепенно раскручивают, окунают в ванну с расплавленным оловом. Равномерность покрытия, отсутствие наплывов обеспечивает последующая обработка проволочного материала резиновыми щетками. Проволоку охлаждают окунанием в холодную воду, еще раз обрабатывают щетками, заново сматывают и упаковывают.

Луженая медная проволочная продукция имеет защитный оловянный слой, толщина которого варьируется от 1 мкр до 20 мкр.

Обработка увеличивает устойчивость меди к воздействию влажной окружающей среды, уменьшает до минимума вероятность ее порчи.

Как сделать облуживание контактов наушника

Микрофоны, наушники iphone и любого другого акустического гаджета постоянно подвергаются механическим нагрузкам. Как следствие, происходит обрыв проводков.

Подготовить их к пайке обычными способами не удастся. Лак, находящийся сверху будет мешать. Его перед лужением либо соскабливают острым скальпелем, либо обжигают. Можно также лудить в канифоли сильно разогретым паяльником, который снимет лак.

Тонкую жилу провода помещают в канифоль, разогревают паяльником. Затем с помощью паяльника тонкий слой расплавленного олова распределяют в месте будущего контакта. После этого быстро выполняется соединение. Служить оно будет долго и надежно.

Технология лужения проводов

Мы уже с вами рассматривали, как соединить провода в домашних условиях, но если вы желаете сделать качественную электропроводку в доме, то без лужения медных проводов и кабелей просто не обойтись. Поэтому мы решили подробней рассказать, как лудить провода, зачем это делать и как правильно работать с паяльником. Также предоставим и подробную инструкцию, которая позволит сделать все правильно и быстро.

Зачем лудить провода

Многие люди не совсем понимают, зачем все это вообще нужно делать. А дело в том, что на воздухе медь начинает процесс окисления, соответственно это приводит к ухудшению контакта между проводами. Если этот контакт оказывается слишком слабым, то он начинает перегреваться, поэтому может произойти возгорание проводки. Чтобы этого избежать, необходимо лудить все зачищенные жилы, тем более что сделать все это совсем не сложно.

Также лужение вы сможете использовать во время соединения светодиодной ленты пайкой. В этой случае она станет более надежной, со временем контакты не отпадут и будут долгое время радовать вас красивым светом в комнате.

Как лудить провода: пошаговая инструкция

Чтобы вы смогли правильно лудить провода, мы решили рассказать вам подробную инструкцию в картинках. Если вы внимательно все прочитаете, то никаких проблем у вас возникнуть не должно.

Подготовка инструментов

Перед тем как приступать к лужению, вы должны собрать следующие инструменты:

• Острый нож, лучше все канцелярский.
• Пассатижи или пинцет.
• Припой, флюс или канифоль. Проще всего работать с канифолью.
• Паяльник.

Как лудить провода самостоятельно:

1. Нужно снять с проводника изоляцию, можно использовать инструмент для снятия изоляции, если такого нет, используйте обычный ножик.
2. После снятия изоляции нужно до металлического блеска зачистить жилы. Если у вас многожильный провод, тогда нужно распушить все проводники и зачистить их. Лучше всего зачищать каждую жилу по отдельности – это удобней.
3. Включаем паяльник и очищаем его от пыли и старого припоя, который он любит собирать. Во время его очистки используйте маленькую наждачную бумагу.
4. Разогрейте кончик провода (просто проводите горячим паяльником).
5. Прикоснитесь паяльником к канифоли и припою. Рабочая поверхность должна обязательно покрыться оловом.
6. Далее берем паяльник и прикасаемся к медному проводнику. Весь припой должен равномерно попасть на жилу. Чтобы улучшить этот процесс, необходимо с помощью пинцета или пассатижей залудить кончик провода со всем сторон, в это время его нужно прокручивать, так существенно экономиться время.
7. Внимательно осмотрите свой провод или кабель. Рабочая поверхность должна полностью покрыться припоем. Если вы видите, что есть места без припоя и просто видно проводник, тогда начинайте лужение снова.

Обратите внимание! Таким способом нельзя лудить провода наушников. У них есть особенности, ведь все проводники эмалированные. Изначально нужно снять всю эмаль, а потом тонким паяльником и проводить лужение наушников.

Если провода совсем тонкие, тогда лучше канифоль не использовать вовсе, ведь сложно угадать с ее количеством. В этом случае оптимально использовать паяльную кислоту. Ею нужно обработать кончик проводника обычной кисточкой.

Далее с помощью паяльника уже и наносим припой. Такой способ более надежным назвать нельзя, но с тонкими проводниками по-другому не получится.

Как выполнить лужение: видео

Также мы собрали несколько интересных видео, которые помогут вас сделать лужение ваших проводов правильно.

Как лудить провода в домашних условиях:

Как отремонтировать провода наушников лужением:

Делаем лужение на проводе большого сечения:

Также рекомендуем прочитать: Кабель АСБ: технические характеристики и подробный обзор.

Онлайн помощник домашнего мастера

Как правильно паять – обзор типичных идей и решений. Практические рекомендации пайки своими руками + инструкция с фото и видео

Соединить провода тонкого сечения не всегда получается скруткой. Каждое соединение – наиболее уязвимое место в схеме, испытывающее повышенную нагрузку. Чтобы получился хороший контакт, не искрило, не горела изоляция, провода должны тщательно прилегать друг к другу, Без пайки – не обойтись.

Уметь правильно пользоваться паяльником – очень важно. От этого напрямую будет зависеть нормальная работа собранного электрического устройства!

Чтобы понять, как правильно паять провода, первоначально получим теоретические знания о процессе: ознакомимся с материалами, которые нужно соединить, особенностью проведения работ.Потом, согласно инструкции, потренируемся.

Краткое содержимое статьи:

Припой и флюс. Для чего они нужны?

Пайка представляет собой процесс сваривания двух деталей. Только вместо электрода используется припой – сплав свинца и олова. Для смачивания спаиваемой поверхности, защиты от окисления применяется флюс. Обычно это – канифоль, изготовленная из смолы сосны. По виду и цвету напоминает кусок янтаря.

Припой выпускается в виде проволоки или трубки с флюсом внутри. Первый вариант – более популярен. Флюс в любом случае используется.

В зависимости от способов соединения, пайки проводов, подбирается соответствующий вид припоя. Чем он темнее, тем больше в нем содержится свинца, на большую температуру плавления он рассчитан.

Припой для тех или иных целей подбирают согласно его маркировки. Расшифровка кода обозначения очень проста: буквы обозначают, что припой состоит из олова и свинца, цифры – процентное содержание элементов

Для домашних целей оптимально подходит припой марки ПОС 60, температура плавления которого – около двухсот. Несмотря на низкое содержание свинца и высокого – олова, соединение будет достаточно прочным.

Подготовка

Для того, чтобы начать паять, нужно обзавестись нужным инструментом. Вот что нам понадобится:

• Канифоль, кислота, флюс;
• Набор отверток;
• Припой оловянно свинцовый – ПОС 60;
• Плоскогубцы;
• Пинцет;
• Кусачки, бокорезы;
• Молоток;
• Напильник, наждачка;
• Паяльник средней мощности (40 – 60 Ватт)

Предварительно зачищаем спаиваемую поверхность. Используем наждачную бумагу, напильник. Затачиваем жало паяльника – две кромки, когда он новый. Освобождаем от старого припоя, если он ранее использовался. Для этого чистим его напильником, протираем губкой.

Включаем паяльник в сеть

Нагревающим элементом является провод из нихрома, намотанный на трубку, спрятанный под кожухом. На конце трубки находится жало. Нихром, раскаляясь под воздействием идущего по нему тока, нагревает заостренные рабочие кромки.

Чтобы проверить готовность паяльника, касаемся им кусочка канифоли. Если пойдет небольшая струйка дыма, можно приступать к работе. Повалит густой дым – паяльник перегрелся. Придется его немного охладить. Выключить из сети.

Лучше всего – использовать терморегулятор, чтобы не дергать постоянно вилку из розетки туда-сюда.

Процесс пайки проводов

Рассматривая многочисленные фото, показывающие как правильно паять, можно подумать, что это – ужасно сложный процесс. Определенная доля истины в этом есть. Нужны навыки, без которых не обойтись.

В частности – умение пользоваться плоскогубцами, пинцетом, флюсом, припоем, следить за состоянием паяльника.

Придется много чему учиться, чтобы делать всё качественно. Пайка печатных плат – действительно ювелирно тонкая работа, без многочисленных предварительных тренировок не обойтись.

Начать можно с простого соединения проводов. Потом переходить к более сложным, ответственным конструкциям.

Чтобы научиться паять канифолью и оловом и, самое главное, понять, как это делается, немного потренируемся:

• Возьмем многожильный медный провод;
• Разрежем его на 12 кусков длиною 40 мм;
• Зачистим концы на 5 мм со всех сторон;
• Берем один провод плоскогубцами и начинаем залуживать его торцы. Сначала подносим к нему жало паяльника, разогреваем. Потом покрываем тонким слоем канифоли. Сверху равномерно наносим припой.
• Когда залудим паяльником 12 проводов, начинаем их спаивать. От того, как качественно это будет сделано, будет зависеть прочность нашей конструкции.
• Накладываем торцы проводов друг на друга, прогреваем, наносим флюс и припой.
• Ждем остывания стыков. Не дуем, не охлаждаем слюнявыми пальцами.
• В результате у нас должен получиться равносторонний кубик.
• Кладем его на ладонь и – сжимаем. Если пайка была качественной, то провода не отойдут друг от друга. Если нет – то неплохо было бы еще потренироваться!

Сейчас можно встретить различные мастер-классы с фото и видео иллюстрациями как пошагово правильно паять, делать это качественно.

Сложного в этом деле практически ничего нет. Важно следить за состоянием паяльника, чтобы он сильно не перегревался, не охлаждался.

Хорошо прогретая поверхность хорошо впитывает припой. Поэтому важно приловчиться работать с припоем и флюсом при оптимальной температуре раскаленности жала.

Чутье, когда настало время паять приходит со временем после многочисленных тренировок. Естественно, сначала будет всё смотреться и получаться коряво.

После многочисленных проб и ошибок выработается свой стиль работы, а сама пайка будет выглядеть всё лучше и лучше.

Как правильно паять? Лужение. Виды припоев.

Как правильно паять? Лужение. Виды припоев.

Здравствуйте! Интернет-магазин Electronoff на связи.

В прошлом выпуске мы обещали следующим видео рассказ о флюсах и их применении, но потом вспомнили, что не сказали достаточно много важных вещей конкретно о пайке. Так что если вы не смотрели первую часть, но хотите научиться паять, начните с нее! А сегодня мы поговорим о выполнении разных задач, возникающих в процессе работы.

Прежде, чем начать паять, стоит посмотреть на свой прибор. У него может быть либо медное, либо специальное “необгораемое” жало. У каждого есть свои плюсы и минусы.

Медное жало быстро окисляется и обгорает, мешая нормальной работе. Но, во-первых, у качественного медного жала теплопередача значительно лучше, чем у “необгораемого”, а во-вторых его можно спокойно чистить наждачкой или даже придавать любую форму напильником. То есть если оно выгорело и на поверхности образовались вмятины и как-то испортилась форма, ее можно легко восстановить до первоначальной.

При первом включении и после обработки наждачкой жало нужно залудить, чтобы на него хорошо брался припой. Для этого мы включаем паяльник в сеть, и, пока он греется, держим его в емкости с канифолью. В какой-то момент она начнет плавиться и осядет на жале. Этим мы убережм поверхность жала от окисления при дальнейшем нагреве. Хорошо смазываем поверхность везде, где хотим залудить жало. Теперь нужно дождаться момента, когда начнет плавиться припой, и нанести его. Готово! Теперь жалом можно пользоваться.

Пара слов об инструментах. Отечественные типа ЭПСН имеют на такие выраженные проблемы с перегревом, как импортные аналоги. Поэтому они лучше подходят для пайки разной электроники. Но при этом аналогичный по мощности импортный за счет бОльшей температуры сможет сделать бОльший объем работ (к примеру, выпаять более теплоемкие детали), то есть будет более универсальным.

Так что если вас не пугает их внешний вид и вы хотите заниматься пайкой разных мелких деталей, то, как временную альтернативу паяльной станции, можно попробовать взять такой.

Так вот, к жалам. С необгораемым жалом ситуация другая: его НЕЛЬЗЯ тереть ничем твердым (тверже самого жала), не говоря уже о наждачках и напильниках. С ним вообще нужно обходиться аккуратно и сильно не ерзать им. Потому что если повредить внешний слой, он быстро слезет и жало будет уже непригодно к дальнейшей эксплуатации.
Для его очистки нужно использовать только тряпочки, губки и неабразивные латунные стружки.

Название этого типа жал происходит от его особенности: оно не покрывается нагаром в процессе работы, остается чистым и блестящим. Только на самой рабочей поверхности могут образовываться следы сгорания флюсов, которые мы легко убираем средством для очистки.

Переходим к работе. Как выпаивать и запаивать детали, в принципе понятно, и мы еще немного поговорим об этом в следующем видео. А как, например, залуживать провода?

В спайке проводов важно спаивать их так, чтобы припой растекся по всей поверхности провода, то есть и внутри, между проводниками. Кроме этого, вообще хорошо, если припой зашел и немного “под изоляцию” провода — тогда он не будет ломаться в этом месте.

Небольшие провода можно спаивать на весу, просто вмокнув их во флюс, или набрав на жало побольше канифоли. С крупными сечениями труднее — здесь нужно либо макать сам провод в канифоль по мере его прогрева, либо нанести достаточное количество флюса перед спайкой. Тогда мы получим красивое, идеальное соединение.

Есть отдельный тип проводов — эмалированные. Многие снимают лаковую изоляцию зажигалкой, но на самом деле это не совсем правильно. При таком способе мы получаем отожженный провод, который имеет значительно меньшую прочность, а вдобавок он сильно окисляется, из-за чего после такой процедуры все равно нужно пройтись по проводу наждачкой или чем-то острым.

Для спайки таких проводов есть специальные флюсы. Хотя в принципе даже распространенный флюс ЛТИ неплохо справляется с этой задачей. На мелкие провода достаточно нанести флюс и запаять прямо поверх лака, а крупные лучше все же зачистить каким-то абразивным инструментом. Подойдет даже нож или что-то похожее.

Напоследок пара слов о припоях: Что такое припой?

Такой вид соединения деталей как пайка широко применим в разных сферах нашей современности, его используют как на промышленных объектах, так и дома в собственных мастерских. Благодаря этому виду ремонта можно починить холодильник, телевизор, компьютер – соединение прочное и надежное. Для этого, конечно же, нужен опыт, а также хороший паяльник и хорошие припои и флюсы.

Припои и флюсы выбирают исходя из материалов соединяемых деталей, к примеру, флюс, подходящий для алюминия, не подойдет для медного изделия.

Припой – это сплав металлов. Бывают сплавы из одного вида металла, как например, олово. Металлы, которые входят в состав припоя, отражают все его характеристики.

При выполнении паяльных работ нужно чтобы припой при разогревании не испортил деталь или расплавил изоляцию. Кроме того, он должен хорошо ложиться на детали и при всем этом обеспечивать качественное соединение. Некоторые еще отслеживают блеск, который означает, что пайка выполнена согласно всем нормам и правилам.

Поэтому одно из свойств, которыми должны обладать все припои – смачиваемость, поскольку только в этом случае пайка будет качественной. Смачиваемость обеспечивает хорошее распределение по поверхности и проникновение во все труднодоступные места. Если припой мало смачивает деталь, то берут другой припой. К примеру, чтобы паять медную деталь не используют свинец, так как он не способен смачивать медь.

Припой не должен иметь в своем составе токсичные вещества, которые могут негативно воздействовать на человека. Кроме того, нужно обязательно учесть при выборе коэффициент теплопроводности припоя и расширение при воздействии температуры.

Припои для пайки зачастую выпускаются в форме катушек с намотанной проволокой (припоем). Толщина его может быть различной – 0,3 мм… 3 мм. Припои с такими толщинами используют для пайки радио- и электротехники. Эти катушки продаются по весу, они могут быть от 50 грамм до 0,5 килограмм. Но бывают и большие катушки, когда вес составляет более килограмма. Фасовка бывает и без катушки, вес при этом всего несколько грамм.

Припой в виде проволоки может быть с флюсом или канифолью – это очень хороший вариант для пайки, потому что состав подобран профессионально и качество пайки будет очень высоким. Процент содержания флюса указывается на катушке.

Припой также может выпускаться в следующих формах:

• Гранулы
• Порошки
• Прутки
• Фольга
• Паяльная паста

Проволока является самой распространенной формой выпуска, более того, можно выбрать любую толщину и взять то количество, которое необходимо для деталей одного типа.

Флюсы предназначены для предотвращения образования пленки с поверхностей изделия и припоя. Температура плавления припоя выше, чем флюса. Они могут быть твердыми, жидкими, а также в виде порошка и пасты.

Виды флюсов для пайки многообразны: они могут быть различными не только по агрегатному состоянию, но и по составу, по действию, по растворителю и т.д.

Флюсы являются поверхностно-активными веществами и после того, как изделия соприкоснулись наружу выходит оставшийся неизрасходованным флюс и начинает испаряться. Раньше использовали только канифоль, потому что ничего другого придумано не было. Недостаток канифоли в том, что при воздействии высоких температур вместе с оксидом металла удалялся и металл. Кроме того, очистить канифоль с платы непросто, это можно сделать лишь при помощи спиртосодержащих растворов или при помощи растворителя. Во-первых, это было не эстетично, а во-вторых, вредно. Сейчас современный рынок настолько расширил свой ассортимент, что выбрать флюс можно на любой вкус: и чтобы смыть его без применения агрессивных жидкостей, и чтобы не разрушить жало, и конечно обеспечить высокое качество выполненных работ.

Виды припоя: как правильно выбрать?

Для начала узнаем, какие же припои вообще бывают. Основная их классификация подразделяет их на:

• Мягкие – предназначены для пайки деталей при сравнительно небольших температурах. Слияние происходит за счет растекания, частницы припоя соединяются с частицами спаиваемых элементов, из-за этого возникает очень прочное соединение, которое к тому же обладает хорошей электропроводностью. Температуры плавления этого вида припоев составляют около 400 градусов, иногда больше. Они пригодны для использования в пайке оловянных изделий, изделий из свинца и цинка. С увеличением в составе припоя олова, температура плавления уменьшается. Кроме основных составляющих допустимо добавление других веществ: кадмия, калия, сурьмы. Введение в состав этих химических веществ обеспечивают наличие новых свойств, а также позволяют сэкономить на олове. Марки мягких припоев используются востребованы в изготовлении приборов и электроустройств.
• Твердые – температура, при которой плавятся эти припои, высока. Они походят для паяльных работ над изделиями из нержавейки, из меди и латуни. К ним нужно отнести медно-цинковый вид, серебряный, медно-фосфорный. Огромная важная роль лежит именно на твердых видах припоев, ведь без них не было бы огромного количества глобальных выполненных промышленных работ – здесь и трубопроводы, и судостроение, и автомобилестроение. И конечно, твердые припои, нужны и для мелких работ.

Температура плавления припоя

Эта характеристика является второй из самых важных, наравне со смачиваемостью. Выбор припоя должен быть сделан так, чтобы он начал плавиться раньше, чем деталь, с которой ведется работа. Бывает такое, что у припоев разных производителей одинаковый состав, однако температура нагревания разная. Если показатель смачиваемости можно улучшить флюсом, то с температурой сделать ничего подобного не получится. Поэтому удобство при пайке зависит от того, как легко происходит плавление припоя.

Кроме этого, учитывают еще такие характеристики как твердость, электропроводность, упругость, но они не всегда важны. Если изделия планируется подвергать воздействиям нагрузок, то конечно в этих случаях упругость и прочность будут играть роль, но это в основном применимо к пайке трубопроводов и других аналогичных изделий.

Конечно, в основном применима классификация припоев на твердый и мягкий, но это не тот показатель, который влияет на выбор. Температура плавления как раз и является тем параметром, на который обращают внимание в первую очередь, а затем уже изучают припой по составу, зная какие свойства придает припою тот или иной элемент.

Упоминая температуру плавления имеется в виду два значения. Первое значение – это температура, при которой начинается процесс плавления легкоплавких компонентов, а второе – значение температуры, когда сплав примет состояние жидкости. Разность этих значений носит название интервал кристаллизации. В том случае, когда место, где ведутся паечные работы, находится в пределах этого интервала, то на эту деталь ни в коем случае нельзя применять какие-либо нагрузки, потому что структура припоя разрушится. Это соединение будет очень хрупким и ненадежным. Кроме того, все, кто занимается паяльными работами или все, кто будет заниматься, должны заполнить одно простое правило: пока припой полностью не кристаллизуется ни в коем случае нельзя оказывать на соединение изделий ни малейшего воздействия.

Как определить состав припоя

Характеристики припоев определяются их составом, то есть компонентами, которые в припои добавлены. Обычно это несколько химических элементов, но название ему дают по тому компоненту, состав которого максимальный по объему. Например, медные припои названы из-за их основы – меди.

Существуют припои, которые образовывают целую группу, их называют оловянно-свинцовые по причине больших долей олова и свинца. Обозначаются эти припои буквами ПОС и последующими цифрами, отражающими содержание олова в процентах. Например, химический состав ПОС-40 образован из 40 процентов олова, ПОСВ-33 имеет одинаковые части олова, висмута и свинца.

Стоит отметить, что по внешнему виду и по физическим признакам припоя также можно определить наличие некоторых компонентов:

• Олово – придает яркий блеск
• Свинец – матовая поверхность и мрачный серый цвет
• Свинец – делает изделие очень пластичным.

Марка ПОС применяется наиболее широко:

• ПОС-60 нашел свое применение для изготовления электроустройств и различных приборов
• ПОС-10 малая доля олова, им паяют электронные элементы
• ПОС-90 несмотря на 10 процентов свинца, который является токсичным металлом, применятся для медицинских инструментов
• ПОС-63 самый распространенный вид, модернизированный вариант ПОС-61, и область применения практически такая же.
• ПОС-40 применяется для изделий из оцинковки, а также для пайки меди
• ПОС-30 используется для изделий листов цинка, для пайки радиатора
• ПОС-61 используется для ремонта микросхем. Имеет хорошую растекаемость при нагреве, распределяется ровным тонким слоев, не перегревается и не повреждает деталь.

Маркировка припоев

Маркировка припоев не слишком отличается в принципе от каких-либо маркировок, это, как правило, код, состоящий из набора буквенных и числовых элементов. В данном случае, буквы подразумевают те химические элементы, которые входят в соединение, например, П – само наименования припоя, С — свинец, Ср – серебро и т.д. Цифра в составе марки обозначает процент содержания элемента, которого больше всего в составе.

Можно на примере рассмотреть некоторые соединения и наглядно увидеть, как маркировка отражает состав. Но есть такие сплавы, которые не несут в своем названии никаких данных, чтобы ознакомиться с их характеристиками, можно заглянуть в справочные материалы. Помимо этого, в справочниках можно найти множество дополнительных данных: полные химические составы с учетом примесей, области применения, плотность, теплопроводность любой интересующей вас марки.

• сплав Вуда – состоит из следующих элементов: 12,5% олово, 25% свинец, 50% висмут и 12,5% кадмий. Температура плавления составляет 68 градусов. Используется для изготовления предохранителей, для пайки деталей, которые имеют высокую чувствительность к перегреванию.
• Авиа-2 — состоит из следующих элементов: 40% олово, 25% цинк, 15% алюминий и 20% кадмий. Температура плавления составляет 250 градусов. Используется для пайки алюминиевых тонкостенных изделий.
• ПОС-61м — состоит из следующих элементов: 61% олово, 37% свинец и 2% медь. Температура плавления составляет 191 градус. Используется для пайки медных проводов не очень большой толщины.
• Сплав д Арсе — состоит из следующих элементов: 6,9% олово, 45,1% свинец и 45,3% висмут. Температура плавления составляет 79 градусов. Используется для лужения деталей, которые имеют высокую чувствительность к перегреванию.
• ПСр3Кд – это серебряно-кадмиевый припой, где содержится серебро в количестве 3% и 97% кадмия. Применяется для пайки медных элементов, а также изделий из медных сплавов.

Что мы использовали в видео:

• ЭПСН 40/220, с деревянной ручкой, 40W
• YIHUA840 40W
• Канифоль сосновая
• Флюс ЛТИ-120
• Флюс для пайки эмалированных проводов
• Cynel LC60-1. 00/F 190°С 1мм
• Cynel Sn60Pb40 2mm 1kg (ПОС-60Ф)
• Sn99Cu1 1.5mm (1кг)

2021-08-3016:19

Как залудить многожильный электрический провод

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 27.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Эрнесто р. Агитос / Getty Images

В этой статье

• Как работает лужение многожильных проводов

• Вопросы безопасности

• Выбор подходящего припоя

Обзор проекта

Лужение — это процесс плавления припоя вокруг многожильного электрического провода с помощью паяльника. Процесс лужения проводов перед пайкой обычно используется для скрепления тонких проводов и упрощает их подключение к винтовым клеммам или другим разъемам. Это также гарантирует, что все провода имеют электрическое соединение. В качестве инструмента для лужения проводов можно использовать простой паяльник вместе с парой инструментов для зачистки проводов.

Однако не все провода следует лужить. При определении того, когда лужить или не лужить провода, учитывайте, будет ли провод обжат. Паяные соединения некоторых луженых проводов могут сломаться при обжиме, поэтому использование обжимного инструмента или наконечника на проводе может обеспечить более надежное электрическое соединение, чем лужение.

Чтобы правильно залудить электрический провод, вы должны использовать правильный тип припоя и следовать нескольким основным советам и методам.

Как работает лужение многожильных проводов

Обратите внимание, что в лужении не участвует «жесть». В качестве материала используется только электрический припой. При нагреве паяльником припой заполняет пустоты между стойками для проводов, образуя один сплошной провод, который можно легко согнуть и поместить под винты клемм. Это обеспечивает плотное электрическое соединение и практически исключает возможность соприкосновения незакрепленных жил проводов с распределительной коробкой или выхода из-под клеммного винта.

Что такое электрический припой?

Электротехнический припой обычно имеет сердцевину из канифоли, содержащую материал, называемый флюсом, который помогает улучшить электрическое соединение и прочность. Другой основной тип сердечника — припой с кислотным сердечником — используется в сантехнике, но может повредить электрические компоненты.

Вопросы безопасности

Пайка должна выполняться с осторожностью! Паяльник сильно нагревается и может вызвать сильные ожоги. Всегда кладите паяльник на термостойкую поверхность, пока он нагревается и остывает. Во время пайки всегда работайте над термостойкой поверхностью и вдали от всего легковоспламеняющегося. Будьте осторожны, чтобы не перегреть провод и не расплавить изоляцию провода. Рекомендуется попрактиковаться в пайке, используя обрезки того же провода, который вы будете припаивать для своего проекта.

Если вы работаете с существующим проводом во время электрического проекта, также важно определить его тип перед лужением или подключением любых новых проводов; Вы можете сказать, является ли провод алюминием или луженой медью, отрезав один конец и внимательно осмотрев внутреннюю часть.

Правильный выбор припоя

Лучшим припоем для лужения многожильных медных проводов является электрический припой со смоляным сердечником. Это бескислотный припой, содержащий флюс в ядре припоя. Никогда не используйте припой, содержащий кислоту, для зачистки и лужения проводов, так как это может повредить провод или его изоляцию. Кислотный припой предназначен для использования в сантехнике. Если вы используете другой тип бескислотного припоя без сердцевины из канифоли, вам может потребоваться нанести на проволоку флюс как часть процесса пайки.

Оборудование/инструменты

• Паяльник
• Губка
• Многожильный электрический провод
• Инструмент для зачистки проводов

Материалы

• Бескислотный припой со смоляным сердечником

1. Подготовьте проволоку

   Лужение должно производиться на оголенной проволоке. Если провод изолирован, зачистите примерно от 3/4 до 1 дюйма изоляции с конца провода с помощью инструментов для зачистки проводов. Этой длины достаточно, чтобы обернуть вокруг винтовых клемм, но недостаточно, чтобы оголить лишний провод.

2. Подготовьте паяльник

   Подключите и включите паяльник и дайте ему нагреться. Быстро протрите жало паяльника влажной губкой. Это устраняет любое окисление, которое могло произойти во время нагревания утюга.

3. Нанесите припой на провод

   Вытяните припой из катушки по прямой линии. При желании вы можете зажать провод в инструменте «третьей руки» или подобном термостойком держателе.

   Прикоснитесь наконечником припоя к наконечнику паяльника, чтобы создать небольшую лужицу жидкого припоя на жалом. Это поможет проводить тепло к проводу. Затем прикоснитесь жалом паяльника к нижней стороне провода, чтобы припой соприкоснулся с проводом.

   Нанесите припой на верхнюю сторону провода напротив жала паяльника. Припой должен расплавиться и затянуться вокруг проводов. Перемещайте припой и паяльник вместе вдоль оголенной части провода, расплавляя припой. Особенно при лужении тонкой проволоки быстро прикасайтесь припоем к проволоке, чтобы предотвратить слишком толстый слой припоя.

4. Дайте проводу остыть

   Дайте припою остыть, затем проверьте результаты. Припой должен образовывать тонкое покрытие по всей длине провода и не должен образовывать комки или тяжелые валики, создающие электрическое сопротивление. Обычно жилы провода видны под припоем.

   Если вокруг провода есть избыток припоя, повторный нагрев расплавит его, и его можно будет стереть.

   При желании используйте острогубцы, чтобы согнуть луженую проволоку в крючок в форме леденца, который легко обвивается вокруг винтовой клеммы на таких устройствах, как выключатели и розетки.

Луженая медная проволока | Remington Industries

Мы гордимся тем, что можем предоставить высококачественную луженую медную проволоку калибра 14-30 AWG для удовлетворения широкого спектра потребностей проекта. Приобретите нашу коллекцию или узнайте больше о луженой медной проволоке под продуктами, перечисленными на этой странице.

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 18 AWG, серебристый — 7 размеров катушек

  Сейчас: 10,32–534,82 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 22 AWG, серебристый — 7 размеров катушек

  Сейчас: 9,70–387,84 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 16 AWG, серебристый — 7 размеров катушек

  Сейчас: 10,74–661,92 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 20 AWG, серебристый — 7 размеров катушек

  Сейчас: $9,89- 404,96 доллара США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 30 AWG, серебристый — 7 размеров катушек

  Сейчас: 8,59–226,62 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 14 AWG, серебристый — 7 размеров катушек

  Сейчас: 14,08–879,78 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 24 AWG, серебристый — 7 размеров катушек

  Сейчас: 9,54–311,07 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 26 AWG, серебристый — 7 размеров катушек

  Сейчас: 9,41–284,78 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 28 AWG, серебристый — 7 размеров катушек

  Сейчас: 9,21–280,71 долларов США

Что такое луженая медная проволока?

Луженый медный провод представляет собой вид неизолированного провода. Чтобы создать луженую медную проволоку, оголенную медную проволоку покрывают слоем олова. Это означает, что луженая медная проволока выигрывает от высокой проводимости медной проволоки с дополнительными преимуществами оловянного покрытия.

Покрытие медной проволоки оловом предотвращает окисление, но при этом обеспечивает превосходную пайку и соединение. Луженая медная проволока отлично подходит для приложений, где приоритетом является коррозионная стойкость, а также электрическое соединение. Луженый медный провод также может служить намного дольше, чем его медный аналог. Эта универсальная проволока приглушенного серебристого цвета очень гибкая.

Луженый медный провод часто используется для соединения электронных компонентов на печатной плате, в качестве испытательного провода и в ювелирном деле.

Тускнеет ли луженая медная проволока?

Покрытие медной проволоки оловом предотвращает потускнение. Когда медная проволока подвергается воздействию элементов, она меняет цвет с яркого, блестящего бронзового оттенка на бледно-зеленый оттенок, который мы привыкли видеть на Статуе Свободы. Покрывая медную проволоку оловом, мы можем предотвратить процесс окисления и потускнения. 9Таким образом, 0003

Луженая медная проволока является отличным выбором для производителей ювелирных изделий, которые ищут серебряную проволоку, которая не тускнеет. При выборе между посеребренной проволокой и луженой медной проволокой луженая медная проволока является отличным решением в качестве проволоки для изготовления ювелирных изделий, которая не тускнеет.

Индивидуальная настройка луженой медной проволоки

Ищете нестандартную длину, переупаковку или обработку проволоки? Мы можем предложить все эти индивидуальные услуги и многое другое. Свяжитесь с нами, чтобы запросить проволочные услуги, которые гарантируют, что ваша луженая медная проволока идеально подходит для вашего применения и готова к использованию прямо из коробки.

Узнать больше Неизолированный провод

Если вы знаете, что вам нужен луженый медный провод, но вам нужна дополнительная информация, чтобы найти подходящую катушку для вашего применения, перейдите в раздел «Ресурсы».
