Лужение проводов

Мы уже с вами рассматривали, как соединить провода в домашних условиях , но если вы желаете сделать качественную электропроводку в доме, то без лужения медных проводов и кабелей просто не обойтись. Поэтому мы решили подробней рассказать, как лудить провода, зачем это делать и как правильно работать с паяльником. Также предоставим и подробную инструкцию, которая позволит сделать все правильно и быстро. Многие люди не совсем понимают, зачем все это вообще нужно делать. А дело в том, что на воздухе медь начинает процесс окисления, соответственно это приводит к ухудшению контакта между проводами.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Пайка паяльником
• Как паять без паяльника
• Как правильно паять провода и что для этого понадобится
• Как правильно лудить провода
• Технология правильного лужения проводов
• Технология и оборудование производства электрической аппаратуры — Пайка и лужение

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Пайка скруток, быстрый all-audio. pro://all-audio.pro

Пайка паяльником

Соединение проводов пайкой — один из действенных методов, требующий определенных навыков. Прежде чем соединять таким способом провода, их необходимо правильно подготовить и залудить. Это требуется для обеспечения качества соединения. Чтобы этого избежать и добиться оптимальной связи, необходимо лудить все зачищенные жилы, так как при этом наноситься свинцово-оловянные припои снижающие электромеханические потенциалы соединяемых проводников меди, алюминия.

Рассмотрим, как лудить провода паяльником. Поэтому, учитывая, что лудить провода паяльником — работа не слишком сложная, сделайте ее качественно.

Перейти к содержимому Как лудить провода паяльником. Похожие записи по метке:. Как прозвонить провода мультиметром Цветовая маркировка проводов Расчет сечения кабеля по мощности — таблица и программа Как выбрать провод и кабель для электропроводки Виды электрических проводов.

Программа расчета и проектирования лестниц StairCon.

Краткий обзор и инструкция по установке. Сборка электрощита — обзор программы schema и рекомендации по комплектации. Программа расчета деревянных балок однопролетных. Состав полусухой стяжки пола. Стиль хай-тек в архитектуре. Типы почв и их особенности. Как правильно подключить УЗО и автоматы в квартире доме — видео и схема. Расчет сечения кабеля по мощности — таблица и программа. Обрешетка под металлочерепицу. Особенности монтажа. Расчет односкатной крыши — онлайн калькулятор кровли, стропил, обрешетки и угла наклона.

Как правильно соединить медный и алюминиевый провод. Шеллак для дерева — классическое финишное покрытие. Угол рассвета откосов. Как правильно задать угол самому. ArCon скачать бесплатно. Инструкция по установке. Нейтральные цвета в интерьере. ТеРеМОК — программа теплотехнического расчета.

Как паять без паяльника

Чтобы получить при пайке оловянно-свинцовым припоем надежное соединение, необходимо зачистить и облудить провода. Если пренебречь данными действиями, то маловероятно, что спайка получится качественной и долговечной. В первую очередь следует подготовить паяльник, при необходимости провести его обслуживание: удалить ножом окалину, зачистить жало паяльника на мелкозернистом наждачном круге или с помощью надфиля. До начала пайки паяльник нужно прогреть до рабочей температуры. Затем следует опустить жало в канифоль, коснуться твердого олова или оловянно-свинцового припоя.

Во-вторых, перед тем, как паять провода, необходимо соединить их в . Как выполнять лужение проводов показано в этом видео.

Как правильно паять провода и что для этого понадобится

Как научиться паять. Итак, начнём…. Об этом подробнее чуть ниже…. Если у Вас не паяльная станция, которая изначально готова к пайке сразу же после включения, а обычный паяльник, то перед работой особенно если он новый его нужно специальным образом подготовить — залудить, иначе паять не будет. Берём напильник и прикладываем плашмя к срезу жала паяльника. Теперь точим в той же плоскости, периодически посматривая на жало, до тех пор, пока оно не станет плоским, гладким и блестящим. После этого разогретое жало опускаем в канифоль и сразу в припой в олово. Теперь мы будем учиться припаивать проводок предварительно его, залудив к латунной жестянке, тоже залудив её с начала.

Как правильно лудить провода

Существует очень много способов соединения проводников. В этой статье поговорим об одном из самых надёжных — пайка проводов паяльником. Процесс этот тонкий и кропотливый. Если ни разу в жизни в руках паяльник не держали, то надо будет немного поучиться.

Previous Entry Next Entry. View All Archives.

Технология правильного лужения проводов

Во время ремонта, модернизации или при установке электропроводки особое внимание уделяется качеству соединения токопроводящих жил. Надежное спаянное соединения — это залог безопасной эксплуатации электрических магистралей и бытовой техники. Чтобы хорошо закрепить припой, требуется предварительно провода облудить, суть процедуры заключается в покрытии поверхности оловом. Перед тем как залудить провод, требуется узнать, для чего эта процедура так необходима. Медь и алюминий при взаимодействии с кислородом окисляются, образуя на своей поверхности оксидную пленку, которая ухудшает проводимость и повышает сопротивляемость.

Технология и оборудование производства электрической аппаратуры — Пайка и лужение

При монтаже или ремонте электропроводки важно правильно сделать спаянное соединение. От этого зависит безопасность эксплуатации, надежность, долговечность электроснабжения. Для хорошего закрепления припоя нужно предварительно облудить провода, то есть покрыть оловянным припоем. Нанесенный слой удалит оксидные примеси, образующиеся на медных или алюминиевых сплавах, улучшит сцепление расходных материалов. Существует разные методы лужения. Выбор делают с учетом состава металла, характера сечения, назначения проводки и условий ее эксплуатации.

Лужение проводов: технология, назначение, инструменты, варианты и инструкция. Зачем необходимо лудить электрические провода. Как правильно.

Соединение деталей происходит вследствие диффузии припоя в основной металл без расплавлена последнего. При этом температура плавления припоя значительно ниже температуры плавления основного металла. В зависимости от механических свойств припои принято делить на мягкие и твердые. Эти припои имеют малый предел прочности при растяжении — обычно не выше 50 — 70 МПа.

Паяние — процесс получения неразъёмного соединения различных металлов при помощи расплавленного промежуточного металла, плавящегося при более низкой температуре, чем соединяемые металлы. Паяние широко применяется в различных отраслях промышленности. В электропромышленности и приборостроении паяние является в ряде случаев единственно возможным методом соединения деталей. Современные способы позволяют паять углеродистые, легированные и нержавеющие стали, цветные металлы и их сплавы. Лужение — покрытие поверхности припоем. Применяется для защиты подготовленных болтовых соединений или пайки поверхности.

Цифры соответствуют содержанию олова в процентах по массе.

Лужение производится для защиты металла от коррозии или для подготовки к пайке лужёная поверхность лучше смачивается припоем. При низкой температуре луженные изделия оказываются подвержены оловянной чуме и требуют повторного лужения. Мастеров называли лудильщиками. Это ремесло известно с древности. Некоторое время оно процветало в Богемии , но затем, около года, распространилось и в Саксонии.

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. На таблетке аспирина,правда воняет страшно!!! Конденсаторы Panasonic.

Быстрое лужение проводов | Твой Дом

При монтаже или ремонте электропроводки важно правильно сделать спаянное соединение. От этого зависит безопасность эксплуатации, надежность, долговечность электроснабжения.

Для хорошего закрепления припоя нужно предварительно облудить провода, то есть покрыть оловянным припоем. Нанесенный слой удалит оксидные примеси, образующиеся на медных или алюминиевых сплавах, улучшит сцепление расходных материалов.

Существует разные методы лужения. Выбор делают с учетом состава металла, характера сечения, назначения проводки и условий ее эксплуатации.

Облуживание с помощью паяльника

Уверенное владение паяльником необходимо для каждого начинающего мастера. Без закрепившихся навыков работы залудить провод, затем провести пайку не удастся.

Размеры паяльника, модификацию каждый может выбрать самостоятельно. Удобны в использовании паяльные станции, пальники с возможностью регулировать температуру нагрева.

Имеет смысл затратить средства на приобретение качественного инструмента, оборудования. Тогда работа будет доставлять удовольствие долгие годы.

Требуемые инструменты

Работа с проводами – дело несложное, если к нему хорошо подготовиться. Желательно, сделать все заранее, чтобы потом в самый неподходящий момент, не пришлось суетиться. Список инструментов, позволяющих лудить провода или кабель, выглядит следующим образом:

• хорошо заточенный нож;
• медицинский или технический пинцет;
• обычные плоскогубцы;
• паяльник или станция для паяния;
• расходные материалы (флюс, припой).

Вместо ножа сейчас продаются специальные клещи, которые позволяют содрать изоляцию одним движением. Но они не так уж дешево стоят, поэтому многие обходятся ножом или скальпелем.

Все средства и приспособления немудреные, но очень полезные. Под расходными материалами подразумеваются определенный флюсовый состав и припой, подходящий для данного вида проводов.

Правильный порядок действий

Облуживать провода посредством паяльника следует в соответствии с алгоритмом, выверенным многолетней практикой. У проводов в самом начале работы нужно тщательно снять ножом или клещами наружный изолирующий слой. Желательно освободить от полимерного покрытия минимум 10 мм, максимум – 50 мм с каждого соединяемого конца.

После этого тем же ножом поверхность зачищают до блестящего состояния. Это исключит наличие остатков изолирующей оболочки, удалит с проводов оксидный налет.

Толстый провод удерживать и очищать проще. Если кабель включает в себя несколько тонких жил, их желательно растрепать, разъединить, зачистить со всех сторон, а потом скрутить заново.

Затем можно разогревать паяльник, предварительно проверив степень чистоты жала. Поверхность будет хорошо облуживаться только абсолютно чистым жалом паяльника.

Нагретым паяльником следует разогреть подготовленные, тщательно зачищенные концы проводов, опустив их в канифоль. Надо чтоб канифоль хорошо обволокла провод.

Жалом паяльника нужно взять припой и равномерно распределить смесь по срезу проводков, которые зафиксированы пинцетом или обычными плоскогубцами. Для обеспечения полноты нанесения массы из расплавленных расходных материалов, провода следует проворачивать вокруг собственной оси.

Медный провод можно обрабатывать не только канифолью, но и кислым флюсом. Некоторые предпочитают использовать готовую паяльную кислоту, всегда имеющуюся в продаже. Для лужения алюминиевых проводов предусмотрен свой специальный флюс.

Если все предыдущие операции были выполнены правильно, расплавленный припойный материал хорошо покроет место контакта проводков. Нужно внимательно осмотреть всю рабочую зону, убедиться, что лужение прошло успешно.

Варианты обработки проводов

Некоторым мастерам нравится метод лужения, при котором провода прижимаются паяльником к деревянной дощечке.

Это вполне приемлемая технология. Выделяющиеся при нагревании деревянной подложки газы в некоторой степени работают как флюс, способствуя удалению оксидов на металле.

Еще лучше удаляет продукты окисления расплав аспирина. Таблетку можно подкладывать под провода при лужении. Выделяющиеся из нагретой ацетилсалициловой кислоты газы хорошо обволакивают место соединения, удаляя с них все примеси. В результате провода будут успешно лудиться.

Существует своеобразный метод подготовки многожильных проводков, в которых тонкая медная основа покрыта эмалью. В этом случае как подложку мастера рекомендуют использовать кусочек ПВХ материала.

При повышении температуры поливинилхлорид начинает выделять пары хлороводорода, которые так же, как соляная кислота, быстро разрушают оксидный слой. Как показывают многие видео уроки, ПВХ подложка может быть не очень большой, соответствующей размерам рабочей зоны лужения.

Лужение посредством окунания

Предварительную обработку проводов большого диаметра проводят иначе. Паяльником полного равномерного покрытия среза большого сечения добиться нелегко.

В специальный тигель кладут кусочки олова, разогревают, получая расплав металла. Конец кабеля сначала погружают в канифоль или другой флюс, а затем окунают во внутренность тигеля. В результате срез покрывается полностью защитным слоем.

Подобным способом делают полностью луженые провода. Погружение при этом имеет другие масштабы, выполняется в заводских условиях.

Катушку с намотанным проводом водружают на механизм, посредством которого будут обслуживать процесс. Сначала всю медь поверхности механически обрабатывают щетками, предварительно обработанными раствором хлористого цинка. Получают растворенный флюс из цинка и технической соляной кислоты.

Затем проволоку из мотка, постепенно раскручивают, окунают в ванну с расплавленным оловом. Равномерность покрытия, отсутствие наплывов обеспечивает последующая обработка проволочного материала резиновыми щетками. Проволоку охлаждают окунанием в холодную воду, еще раз обрабатывают щетками, заново сматывают и упаковывают.

Луженая медная проволочная продукция имеет защитный оловянный слой, толщина которого варьируется от 1 мкр до 20 мкр.

Обработка увеличивает устойчивость меди к воздействию влажной окружающей среды, уменьшает до минимума вероятность ее порчи.

Как сделать облуживание контактов наушника

Микрофоны, наушники iphone и любого другого акустического гаджета постоянно подвергаются механическим нагрузкам. Как следствие, происходит обрыв проводков.

Подготовить их к пайке обычными способами не удастся. Лак, находящийся сверху будет мешать. Его перед лужением либо соскабливают острым скальпелем, либо обжигают. Можно также лудить в канифоли сильно разогретым паяльником, который снимет лак.

Тонкую жилу провода помещают в канифоль, разогревают паяльником. Затем с помощью паяльника тонкий слой расплавленного олова распределяют в месте будущего контакта. После этого быстро выполняется соединение. Служить оно будет долго и надежно.

Технология лужения проводов

Мы уже с вами рассматривали, как соединить провода в домашних условиях, но если вы желаете сделать качественную электропроводку в доме, то без лужения медных проводов и кабелей просто не обойтись. Поэтому мы решили подробней рассказать, как лудить провода, зачем это делать и как правильно работать с паяльником. Также предоставим и подробную инструкцию, которая позволит сделать все правильно и быстро.

Зачем лудить провода

Многие люди не совсем понимают, зачем все это вообще нужно делать. А дело в том, что на воздухе медь начинает процесс окисления, соответственно это приводит к ухудшению контакта между проводами. Если этот контакт оказывается слишком слабым, то он начинает перегреваться, поэтому может произойти возгорание проводки. Чтобы этого избежать, необходимо лудить все зачищенные жилы, тем более что сделать все это совсем не сложно.

Также лужение вы сможете использовать во время соединения светодиодной ленты пайкой. В этой случае она станет более надежной, со временем контакты не отпадут и будут долгое время радовать вас красивым светом в комнате.

Как лудить провода: пошаговая инструкция

Чтобы вы смогли правильно лудить провода, мы решили рассказать вам подробную инструкцию в картинках. Если вы внимательно все прочитаете, то никаких проблем у вас возникнуть не должно.

Подготовка инструментов

Перед тем как приступать к лужению, вы должны собрать следующие инструменты:

• Острый нож, лучше все канцелярский.
• Пассатижи или пинцет.
• Припой, флюс или канифоль. Проще всего работать с канифолью.
• Паяльник.

Как лудить провода самостоятельно:

1. Нужно снять с проводника изоляцию, можно использовать инструмент для снятия изоляции, если такого нет, используйте обычный ножик.
2. После снятия изоляции нужно до металлического блеска зачистить жилы. Если у вас многожильный провод, тогда нужно распушить все проводники и зачистить их. Лучше всего зачищать каждую жилу по отдельности – это удобней.

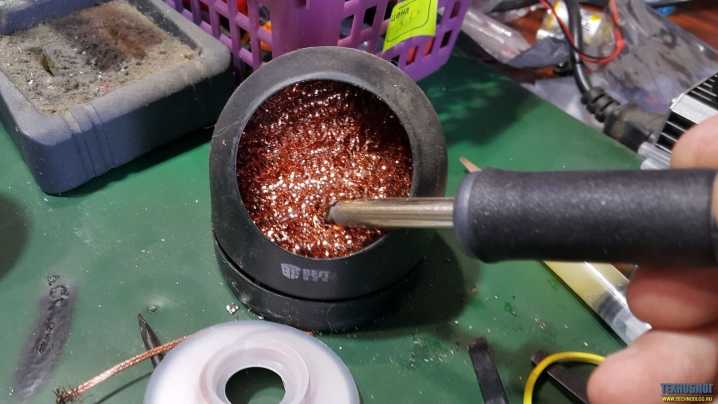

3. Включаем паяльник и очищаем его от пыли и старого припоя, который он любит собирать. Во время его очистки используйте маленькую наждачную бумагу.
4. Разогрейте кончик провода (просто проводите горячим паяльником).
5. Прикоснитесь паяльником к канифоли и припою. Рабочая поверхность должна обязательно покрыться оловом.
6. Далее берем паяльник и прикасаемся к медному проводнику. Весь припой должен равномерно попасть на жилу. Чтобы улучшить этот процесс, необходимо с помощью пинцета или пассатижей залудить кончик провода со всем сторон, в это время его нужно прокручивать, так существенно экономиться время.
7. Внимательно осмотрите свой провод или кабель. Рабочая поверхность должна полностью покрыться припоем. Если вы видите, что есть места без припоя и просто видно проводник, тогда начинайте лужение снова.

Обратите внимание! Таким способом нельзя лудить провода наушников. У них есть особенности, ведь все проводники эмалированные. Изначально нужно снять всю эмаль, а потом тонким паяльником и проводить лужение наушников.

Если провода совсем тонкие, тогда лучше канифоль не использовать вовсе, ведь сложно угадать с ее количеством. В этом случае оптимально использовать паяльную кислоту. Ею нужно обработать кончик проводника обычной кисточкой. Далее с помощью паяльника уже и наносим припой. Такой способ более надежным назвать нельзя, но с тонкими проводниками по-другому не получится.

Как выполнить лужение: видео

Также мы собрали несколько интересных видео, которые помогут вас сделать лужение ваших проводов правильно.

Как лудить провода в домашних условиях:

Как отремонтировать провода наушников лужением:

Делаем лужение на проводе большого сечения:

Также рекомендуем прочитать: Кабель АСБ: технические характеристики и подробный обзор.

Онлайн помощник домашнего мастера

Как правильно паять – обзор типичных идей и решений. Практические рекомендации пайки своими руками + инструкция с фото и видео

Соединить провода тонкого сечения не всегда получается скруткой. Каждое соединение – наиболее уязвимое место в схеме, испытывающее повышенную нагрузку. Чтобы получился хороший контакт, не искрило, не горела изоляция, провода должны тщательно прилегать друг к другу, Без пайки – не обойтись.

Уметь правильно пользоваться паяльником – очень важно. От этого напрямую будет зависеть нормальная работа собранного электрического устройства!

Чтобы понять, как правильно паять провода, первоначально получим теоретические знания о процессе: ознакомимся с материалами, которые нужно соединить, особенностью проведения работ.Потом, согласно инструкции, потренируемся.

Краткое содержимое статьи:

Припой и флюс. Для чего они нужны?

Пайка представляет собой процесс сваривания двух деталей. Только вместо электрода используется припой – сплав свинца и олова. Для смачивания спаиваемой поверхности, защиты от окисления применяется флюс. Обычно это – канифоль, изготовленная из смолы сосны. По виду и цвету напоминает кусок янтаря.

Припой выпускается в виде проволоки или трубки с флюсом внутри. Первый вариант – более популярен. Флюс в любом случае используется.

В зависимости от способов соединения, пайки проводов, подбирается соответствующий вид припоя. Чем он темнее, тем больше в нем содержится свинца, на большую температуру плавления он рассчитан.

Припой для тех или иных целей подбирают согласно его маркировки. Расшифровка кода обозначения очень проста: буквы обозначают, что припой состоит из олова и свинца, цифры – процентное содержание элементов

Для домашних целей оптимально подходит припой марки ПОС 60, температура плавления которого – около двухсот. Несмотря на низкое содержание свинца и высокого – олова, соединение будет достаточно прочным.

Подготовка

Для того, чтобы начать паять, нужно обзавестись нужным инструментом. Вот что нам понадобится:

• Канифоль, кислота, флюс;
• Набор отверток;
• Припой оловянно свинцовый – ПОС 60;
• Плоскогубцы;
• Пинцет;
• Кусачки, бокорезы;
• Молоток;
• Напильник, наждачка;
• Паяльник средней мощности (40 – 60 Ватт)

Предварительно зачищаем спаиваемую поверхность. Используем наждачную бумагу, напильник. Затачиваем жало паяльника – две кромки, когда он новый. Освобождаем от старого припоя, если он ранее использовался. Для этого чистим его напильником, протираем губкой.

Включаем паяльник в сеть

Нагревающим элементом является провод из нихрома, намотанный на трубку, спрятанный под кожухом. На конце трубки находится жало. Нихром, раскаляясь под воздействием идущего по нему тока, нагревает заостренные рабочие кромки.

Чтобы проверить готовность паяльника, касаемся им кусочка канифоли. Если пойдет небольшая струйка дыма, можно приступать к работе. Повалит густой дым – паяльник перегрелся. Придется его немного охладить. Выключить из сети.

Лучше всего – использовать терморегулятор, чтобы не дергать постоянно вилку из розетки туда-сюда.

Процесс пайки проводов

Рассматривая многочисленные фото, показывающие как правильно паять, можно подумать, что это – ужасно сложный процесс. Определенная доля истины в этом есть. Нужны навыки, без которых не обойтись. В частности – умение пользоваться плоскогубцами, пинцетом, флюсом, припоем, следить за состоянием паяльника.

Придется много чему учиться, чтобы делать всё качественно. Пайка печатных плат – действительно ювелирно тонкая работа, без многочисленных предварительных тренировок не обойтись.

Начать можно с простого соединения проводов. Потом переходить к более сложным, ответственным конструкциям.

Чтобы научиться паять канифолью и оловом и, самое главное, понять, как это делается, немного потренируемся:

• Возьмем многожильный медный провод;
• Разрежем его на 12 кусков длиною 40 мм;
• Зачистим концы на 5 мм со всех сторон;
• Берем один провод плоскогубцами и начинаем залуживать его торцы. Сначала подносим к нему жало паяльника, разогреваем. Потом покрываем тонким слоем канифоли. Сверху равномерно наносим припой.
• Когда залудим паяльником 12 проводов, начинаем их спаивать. От того, как качественно это будет сделано, будет зависеть прочность нашей конструкции.
• Накладываем торцы проводов друг на друга, прогреваем, наносим флюс и припой.
• Ждем остывания стыков. Не дуем, не охлаждаем слюнявыми пальцами.
• В результате у нас должен получиться равносторонний кубик.
• Кладем его на ладонь и – сжимаем. Если пайка была качественной, то провода не отойдут друг от друга. Если нет – то неплохо было бы еще потренироваться!

Сейчас можно встретить различные мастер-классы с фото и видео иллюстрациями как пошагово правильно паять, делать это качественно.

Сложного в этом деле практически ничего нет. Важно следить за состоянием паяльника, чтобы он сильно не перегревался, не охлаждался.

Хорошо прогретая поверхность хорошо впитывает припой. Поэтому важно приловчиться работать с припоем и флюсом при оптимальной температуре раскаленности жала.

Чутье, когда настало время паять приходит со временем после многочисленных тренировок. Естественно, сначала будет всё смотреться и получаться коряво. После многочисленных проб и ошибок выработается свой стиль работы, а сама пайка будет выглядеть всё лучше и лучше.

Лужение и пайка проводников — презентация онлайн

Похожие презентации:

Технология перевозочного процесса

Организация работы и расчет техникоэкономических показателей участка механической обработки детали

Грузоподъемные машины. (Лекция 4.1.2)

Безопасное проведение работ на высоте

Геофизические исследования скважин

Система охлаждения ДВС

Эксплуатация нефтяных и газовых скважин. Курс лекций в слайдах

Требования безопасности при выполнении работ на высоте

Проект по технологии «Скалка» (6 класс)

Конструкции распределительных устройств. (Лекция 15)

1. Лужение и пайка проводников

Ребята, сегодня мы с вами учимся паять. Осталось доделать монтажную
плату и можно пробовать свои силы в пайке проводников. Работа
паяльником – увлекательная и интересная, но она требует терпения и
соблюдения правил безопасности! Потому что паяльник – нагревательный
инструмент, включаемый в сеть 220 В!

2.

Лужение и пайка проводниковИтак, приступим. Кроме нашей платы, нам понадобятся:
паяльник с подставкой (в подставку можно положить
канифоль), припой ПОС-61, флюс активный ЛТИ-120. Кроме
этого, на стол лучше положить подкладку, например из ДВП,
или толстого картона

3. Лужение и пайка проводников

Сначала нужно понять, как вообще происходит пайка.. Пайка
немного похожа на склеивание. Но соединять проводники
клеем нельзя – клей не проводит электричества. Поэтому
связующее при пайке – припой, специальный сплав из
различных металлов. В нашем случае используется смесь из
61% олова и 39% свинца. Такая смесь легко плавится
паяльником и прекрасно покрывает медные проводники
Но к загрязненному проводнику припой все же «прилипает» не всегда.
Для облегчения процесса пайки используют жидкие и твердые флюсы,
например сосновую канифоль. Флюс предварительно наносится на
проводник, после чего его покрытие припоем с помощью паяльника не
вызывает проблем

4.

Лужение и пайка проводниковТеперь приступим к работе. Включаем паяльник на подставке. Пока
он нагревается, тщательно покрываем флюсом с помощью кисточки
каждый гвоздик со всех сторон:

5. Лужение и пайка проводников

Через примерно 5 мин пробуем поднести к жалу паяльника
кончик припоя. Если паяльник готов к работе – припой тотчас
расплавится и небольшая капелька останется на паяльнике:

6. Лужение и пайка проводников

Теперь подносим жало паяльника к гвоздику платы и
начинаем тщательно обрабатывать со всех сторон

7. Лужение и пайка проводников

Готово, гвоздик покрыт припоем, т.е. мы его пролудили, а сам
процесс называется «лужение». Проделываем то же самое с
остальными гвоздиками-контактами. Посмотрите
видеоматериал «лужение платы» к этому уроку

8. Лужение и пайка проводников

Бывает, что некоторые контакты упорно не хотят лудиться. Можно
быстро опустить паяльник в канифоль (при этом пойдет много дыма,
это нормально), и попытаться снова. Если гвоздик совсем почернел,
нужно взять ножницы, и одним из лезвий счистить всю грязь с него,
после чего пролудить его.

9. Лужение и пайка проводников

Получилось? Нужно постараться, так как от качества лужения будет
зависеть ваша дальнейшая работа с этой платой.

10. Лужение и пайка проводников

А теперь потренируемся паять на этой плате, для начала это будут
провода. Дополнительно нам понадобятся: бокорезы, ножницы,
провод многожильный, нож

11. Лужение и пайка проводников

Зачистим провод. Мы с вами учились пользоваться кримпером,
теперь придется поработать ножницами или ножом. Способ 1:
кладем провод на подложку и аккуратно надрезаем ножом изоляцию
со всех сторон, стараясь не прорезать провод насквозь. Способ 2:
Надрезаем точно так же провод ножницами по кругу, стараясь
сохранить жилу. Снимаем примерно пол сантиметра изоляции

12. Лужение и пайка проводников

Надрезанная изоляция легко снимется с провода пальцами.
Отрезаем провод на 5см и зачищаем с другой стороны. Делаем еще
один такой же провод. Не забываем скручивать очищенную жилу на
концах проводов, как я вас учил

13. Лужение и пайка проводников

Теперь лудим провода. Первый вариант – берем каплю припоя на
паяльник, и приложив кончик провода к куску канифоли, водим по
нему сверху паяльником. Припой должен пропитать проводник.
Второй вариант – мажем кисточкой ЛТИ-120 на кончик провода и
покрываем припоем, как с гвоздиками. При каком варианте лудить
легче?

14. Лужение и пайка проводников

Вот что должно получиться. Остается припаять их к плате. Подносим
кончик провода к гвоздю-контакту на плате так, чтобы они
соприкасались

15. Лужение и пайка проводников

Провод и гвоздик должны быть параллельны, но при этом должен
быть некоторый нахлест. Обязательно посмотрите видеоматериал,
как правильно припаивать провод. Нагреваем кончиком паяльника
одновременно и контакт на плате и провод. Припой, который уже
содержится на них, сольет их воедино. Убираем паяльник,
продолжая удерживать провод и ждем 5 сек, это важно! Припой
должен остыть.

16. Лужение и пайка проводников

Припаиваем к плате второй конец провода, как показано на фото.
Если при нагреве не происходит слияния – припоя мало. Добавьте на
паяльник припоя с проволочки. Если припоя много – на контакте
повиснет капля, это тоже плохо! лишний припой нужно расплавить и
убрать с платы. Пайка должна быть аккуратной!

17. Лужение и пайка проводников

Припаиваем к плате второй провод. Теперь усложним задачу, и
сделаем еще 2 провода, но длиной 6 см. Очищаем и лудим
аналогично

18. Лужение и пайка проводников

Пробуем припаять их туда, где уже есть проводники. Предыдущая
пайка может отпаяться. Постарайтесь удержать оба провода, чтобы
припой застыл. Не трогайте разогретые части проводов, это чревато
ожогом

19. Лужение и пайка проводников

Вот что должно у вас получиться. Постепенно, чем больше вы будете
паять – тем легче вам будет и тем качественнее станет ваша работа!
Буду признателен, если отправите мне в группе Viber результат
работы, чтобы я оценил и указал на ошибки

English     Русский Правила

Луженая медная проволока | Remington Industries

Мы гордимся тем, что можем предложить высококачественную луженую медную проволоку сечением 14-30 AWG для удовлетворения широкого спектра потребностей проекта. Приобретите нашу коллекцию или узнайте больше о луженой медной проволоке под продуктами, перечисленными на этой странице.

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 18 AWG, серебристый — 7 размеров катушек

  В настоящее время: 10,32–534,82 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 22 AWG, серебристый — 7 размеров катушек

  В настоящее время: 9,70–387,84 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 20 AWG, серебристый — 7 размеров катушек

  В настоящее время: 9,89–404,96 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 16 AWG, серебристый — 7 размеров катушек

  В настоящее время: 10,74–661,9 долларов США2

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 30 AWG, серебристый — 7 размеров катушек

  В настоящее время: 8,59–226,62 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 24 AWG, серебристый — 7 размеров катушек

  В настоящее время: 9,54–311,07 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 14 AWG, серебристый — 7 размеров катушек

  В настоящее время: 14,08–879,78 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 26 AWG, серебристый — 7 размеров катушек

  В настоящее время: 9,41–284,78 долларов США

• Сравнивать Выберите параметры

  Луженый медный провод, шинный провод, 28 AWG, серебристый — 7 размеров катушек

  В настоящее время: 9,21–280,71 долларов США

Что такое луженая медная проволока?

Медный луженый провод представляет собой тип неизолированного провода. Чтобы создать луженую медную проволоку, оголенную медную проволоку покрывают слоем олова. Это означает, что луженая медная проволока выигрывает от высокой проводимости медной проволоки с дополнительными преимуществами оловянного покрытия.

Покрытие медной проволоки оловом предотвращает окисление, но при этом обеспечивает превосходную пайку и соединение. Луженая медная проволока отлично подходит для приложений, где приоритетом является коррозионная стойкость, а также электрическое соединение. Луженый медный провод также может служить намного дольше, чем его медный аналог. Эта универсальная проволока приглушенного серебристого цвета очень гибкая.

Луженый медный провод часто используется для соединения электронных компонентов на печатной плате, в качестве тестового провода и в ювелирном деле.

Тускнеет ли луженая медная проволока?

Покрытие медной проволоки оловом предотвращает потускнение. Когда медная проволока подвергается воздействию элементов, она меняет цвет с яркого, блестящего бронзового оттенка на бледно-зеленый оттенок, который мы привыкли видеть на Статуе Свободы. Покрывая медную проволоку оловом, мы можем предотвратить процесс окисления и потускнения.

Луженая медная проволока является отличным выбором для производителей ювелирных изделий, которые ищут серебряную проволоку, которая не тускнеет. При выборе между посеребренной проволокой и луженой медной проволокой луженая медная проволока является отличным решением в качестве проволоки для изготовления ювелирных изделий, которая не тускнеет.

Индивидуальная настройка луженой медной проволоки

Нужна нестандартная длина, переупаковка или обработка проволоки? Мы можем предложить все эти индивидуальные услуги и многое другое. Свяжитесь с нами, чтобы запросить проволочные услуги, которые гарантируют, что ваша луженая медная проволока идеально подходит для вашего применения и готова к использованию прямо из коробки.

Узнать больше Неизолированный провод

Если вы знаете, что вам нужен луженый медный провод, но вам нужна дополнительная информация, чтобы найти подходящую катушку для вашего применения, перейдите в раздел «Ресурсы». На вкладке «Неизолированный провод» вы найдете лист данных о неизолированных и луженых медных проводах с полезной информацией о диаметре провода, калибре и многом другом.

Ищете еще один неизолированный провод для завершения своего проекта? Мы также продаем неизолированную медную проволоку, нихромовую проволоку и проволоку из нержавеющей стали отличного качества как художникам, так и инженерам.

Зачем использовать луженую медную проволоку?

Зачем использовать консервированные
Медный провод?

НАШЕ РЕШЕНИЕ      ДОПОЛНИТЕЛЬНЫЙ ВОПРОС

КАК ПРЕДОТВРАТИТЬ КОРРОЗИЮ

Для предотвращения ускоренной коррозии в качестве дополнительного защитного слоя можно использовать луженые медные проводники.

Луженая медь в основном используется в очистных сооружениях, системах метро и других загрязненных средах, подверженных длительному воздействию избытка воды. Оловянное покрытие на меди защищает провод от коррозии и преждевременного выхода кабеля из строя.

Преимущества луженой меди:

• Защита от коррозии
• Продлевает срок службы кабеля
• Легко паяется
• Та же проводимость, что и у медного сплава

ЗАДАТЬ ВОПРОС

ЗАЩИТА ОТ КОРРОЗИИ МЕДИ

Единственной целью электрических проводов и кабелей является проведение электрического тока из одной точки в другую, но если кабель начинает подвергаться коррозии, он может быстро выйти из строя и привести к потере производительности. В то время как голая медь довольно устойчива к коррозии, луженые медные проводники предотвращают ускоренную коррозию во влажной и загрязненной среде.

Луженая медь в основном используется для защиты от окисления и коррозии. В климате, где медь подвергается длительному воздействию воды, кислород соединяется с металлом и образует оксид меди, ослабляя связи металла. Хуже, если провод контактирует с соленой водой. По мере того, как образуется больше этого оксида, он ослабляет целостность меди, делая ее хрупкой и рассыпчатой. Медная проволока, вызывающая коррозию, менее эффективна при передаче электричества и может представлять угрозу безопасности.

ЛУЖЕННАЯ МЕДЬ ПРИМЕНЕНИЕ

Луженая медная проволока особенно полезна в очистных сооружениях, подземных системах метро и проектах, подверженных избытку нефти, газа или воды. Луженая медь часто используется в коммунальных проектах на северо-востоке и в средах, подверженных избытку солей хлорида натрия (морская вода).

При выборе неизолированной или луженой меди окружающая среда должна быть определяющим фактором в процессе выбора провода. Луженая медь может продлить срок службы вашего кабеля, но не во всех проектах ее можно легко модернизировать. Заблаговременное обдумывание и планирование потенциально агрессивных сред может предотвратить полную замену рабочих мест в будущем.

Всегда профессионально, полезно, и я люблю дополнительные усилия. Спасибо за ежедневное ценообразование COMEX!

Всегда предоставляю быстрое обслуживание или быстро отвечаю на мои вопросы и электронные письма. Я просматриваю вашу электронную почту Daily COMEX каждый день.

ЛЕДЕННЫЕ МЕДНЫЕ ПРОВОДНИКИ

Service Wire предлагает одножильные или многожильные луженые проводники в различных продуктах, включая:

МЕДЬ

Одножильный или многожильный

В НАЛИЧИИ:
#18 AWG — 7501 Kcmil Мягкая, среднетвердая или твердотянутая
Луженый или нелуженый

SERVICEPRO-X ^®

No Pulling Lubricant Required
(#6 AWG and Larger)

• XHHW-2   600V/1kV Copper
• USE-2 или RHW-2   600 В/1 кВ Медь
• RHW-2 или RW90   1 кВ/2 кВ Медь

В НАЛИЧИИ:
#14 AWG — 750 Kcmil
Луженые проводники
VW-1 Рейтинг
Широкая цветовая гамма
Без силикона

СЕРВИСПЛЭКС ^®

Сборные витые одиночные проводники

• Внутренние проводники XHHW-2
  600/1000 В Медь

В НАЛИЧИИ:
#14 AWG — 750 тыс. смил
2-7 проводников
Застроенная территория
Предварительно установленные тянущие головки
Широкий диапазон цветов
Без силикона

ПОДАЧА MC

Гибкая блокировка MC (UL 1569)

• Внутренние проводники XHHW-2
  Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
#8 AWG — 600 тыс.смил
2-4 проводника
120 В и 480 В Цветовые коды
50% Земля
ПВХ, ServiceCPE ^® или EnviroPLUS ^® Оболочка

С РУБАШКОЙ MC

Гибкий блокируемый тип MC (UL 1569)

• Внутренние проводники XHHW-2
  Цветные, пронумерованные или полосатые жилы

В НАЛИЧИИ:
AIA и GSIA
# 14 AWG — 750 тысяч кубических мил
2-37 проводников
120 В и 480 В Цветовые коды
50% Земля
ПВХ, ServiceCPE ^® или EnviroPLUS ^®  Оболочка

КАБЕЛЬНЫЙ ЛОТОК

Номинал TC-ER

• Внутренние проводники XHHW-2
  Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
Двойной номинал 600 В/1 кВ или 2 кВ
# 14 AWG — 750 тыс. смил
2-37 проводников
Луженый или нелуженый
Экранированный или неэкранированный
ПВХ, ServiceCPE ^® или EnviroPLUS ^®  Оболочка

SERVICEDRIVE ^®

VFD Лоток3 Кабель

• RHW-2/ПВХ, экранированный
  Медь 2000 В

В НАЛИЧИИ:
#14 AWG — 750 Kcmil
ПВХ, Servicecpe ^® , или Enviroplus ^® Куртка

VFD Куртка MC

.

В НАЛИЧИИ:
#14 AWG — 750 тыс.смил
ПВХ, ServiceCPE ^® или EnviroPLUS ^® Куртка

Родственные

ИЗДЕЛИЯ
THHN и XHHW-2: в чем разница?


Изоляция из термореактивного сшитого полиэтилена превосходит более тонкую изоляцию из ПВХ, используемую в изделиях из термопласта (например, THHN/THWN-2) . Узнайте больше о различиях между THHN и XHHW-2.

Как предотвратить неисправности кабеля во время установки?


Даже самый маленький надрез в изоляции кабеля во время протяжки может привести к повреждению внешней оболочки и короткому замыканию. Кабели, которые не соединяются должным образом, необходимо полностью заменить, чтобы решить проблему. Вместо этого узнайте, как предотвратить повреждение кабеля во время установки.

Почему бронированный кабель с металлической оболочкой лучше электрического кабелепровода?


Блокированные армированные кабели, такие как Feeder MC, обеспечивают необходимую защиту и долговечность без необходимости использования электрических кабелепроводов, колен, дорогостоящих смещений и муфт кабелепроводов. Прочтите нашу статью, чтобы узнать о дополнительных преимуществах перехода на тип MC .

Что такое луженая медная проволока?

В этой статье мы обсудим концепцию луженой медной проволоки.

Медь — отличный проводник электричества. Но он также очень подвержен коррозии, если не защищен антикоррозийным покрытием. Вот где в игру вступает олово, и поэтому бескислородная медная проволока часто выглядит серебристо-серой. Подробности читайте дальше.

Луженый заземляющий и нелуженый положительный провод питания 1/0 калибра Crutchfield

Что такое «лужение» и зачем это делают?

Лужение предотвращает ржавчину и при нанесении на концы скрученных проводов аккуратно удерживает жилы вместе, обеспечивая чистое и надежное соединение без ослабленных, блуждающих проводов, которые могут вызвать короткое замыкание. Оловянный и свинцово-цинковый припой являются обычными материалами, используемыми для защитного покрытия, поскольку они не ржавеют и не реагируют неблагоприятно с окружающей средой.

Почти все производители проводов лужят провод из бескислородной меди для защиты. Даже отдельные жилы в многожильных проводах покрываются. В процессе лужения медная проволока выглядит серебристо-серой. Покрытие можно соскоблить ножом, если хотите, и увидеть проводник медного цвета в луженой медной проволоке.

Конец луженой проволоки со снятым оловом, обнажающим медь под ней

Конструкция проволоки

Проволока изготавливается путем протягивания проводящего металла через все меньшие и меньшие круглые штампы до тех пор, пока не получится тонкий цилиндр нужного размера в диаметре. Затем на провод наносится тонкое защитное покрытие путем электролиза или погружения в расплавленный материал покрытия, такой как олово, припой или, в некоторых случаях, прозрачный пластик или эмаль. Наконец, провод покрывается более толстым изоляционным материалом, таким как ПВХ или нейлон.

Металлические проводники

Провод может быть изготовлен практически из любого проводящего металла. Лучше всего подходит серебро, но оно дорогое (около 700 долларов за килограмм по состоянию на февраль 2022 г.) и легко тускнеет, окисляется на воздухе, теряя свою проводимость. Медь является вторым лучшим проводником электричества, дешева (около 2 долларов за килограмм), но также окисляется на воздухе. Под номером 3 золото никогда не тускнеет и не ржавеет, но оно очень дорого (около 58 000 долларов за килограмм), поэтому его используют только для покрытия контактов и клемм. Далее следует алюминий, он дешев (около 3 долларов за килограмм) и используется во множестве различных электроустановок. Алюминиевая проволока также окисляется и теряет проводимость без защитного покрытия.

Алюминиевый провод

Что еще более важно, алюминиевый провод не может проводить такой же ток, как медный провод эквивалентного размера, и поэтому его емкость ограничена. Кроме того, алюминиевая проводка плохо работает с медными, латунными или стальными клеммами и фитингами, вызывая нежелательные проблемы с проводимостью и нагревом. Перегрузка алюминиевой проводки — распространенная и опасная проблема в жилищной и мобильной электронике. Алюминий с медным покрытием (CCA) используется для улучшения проводимости и веса, а также для снижения затрат во многих приложениях, но не следует полагаться на то, что он обеспечивает такую ​​же мощность, как провод из чистой меди.

Цвета коррозии

Еще одно зарождающееся свойство алюминия заключается в том, что когда он разъедается до оксида алюминия, он не меняет цвет — подобно оксиду железа — красному, оксиду меди — зеленому, а оксиду серебра — черному — а просто становится чешуйчатым и тусклым. , так что вы можете не заметить, что алюминиевый провод скомпрометирован.

Королевская медь с оловянной короной

Медь выигрывает благодаря проводимости и стоимости. А поскольку причиной коррозии является кислород, производители нагревают свою медь, чтобы выжечь весь воздух, прежде чем покрыть ее защитным оловянным покрытием и изоляцией. Вот почему нам больше всего нравится провод из 100% бескислородной луженой меди для всей нашей проводки.

Защитите соединения — оставьте лужение нетронутым

Врагом хорошего соединения является коррозия, поэтому все, что препятствует проникновению воды и кислорода, поможет защитить его. Коррозия в соединении силовых проводов увеличит сопротивление току и, возможно, станет достаточно горячей, чтобы расплавить провода и пластмассовые фитинги.

Открытая медь будет гнить

Вы можете подумать, что лучший способ сделать соединение с наилучшей проводимостью и наименьшим сопротивлением — это соскоблить любое покрытие и заставить голую медь соприкоснуться с голой медью, стянуть проводники вместе и затем покройте все защитным покрытием, таким как скотч, краска или непроводящая смазка для электриков.

Но это не всегда работает в условиях солевого тумана. Фактически, это часто ускоряет наступление коррозии за счет гальванической (электрической) активности по всему соединению и защитному покрытию из-за контакта соленой воды с различными металлами. Автомобильная среда часто может быть такой же сложной, как и морская, поэтому будут применяться те же профилактические меры.

Лужение — ваш друг

Учитывая, что большинство проводов и проводных наконечников, особенно проводов и фитингов морского назначения, уже имеют луженое покрытие, лучший способ сделать безопасные и долговечные соединения — оставить покрытия нетронутыми, и, самое большее, покройте готовые герметичные соединения тонким слоем припоя.

Лучше всего оставить защитное покрытие нетронутым.

Хорошие соединения

После обжима кольцевого соединителя, лепесткового соединителя или наконечника провода на конце провода рекомендуется затем припаять детали вместе для прочности и защиты. Легкое покрытие подойдет лучше всего — использование слишком большого количества припоя поставит под угрозу проводимость и прочность соединения. Припой — это защитное покрытие и клей — он не улучшает электропроводность или ток.

У нас только лучшая проволока

Вся проволока, которую продает Кратчфилд, сделана из меди, а не из золота, серебра или костей единорога. Большинство медных проводов луженые.
