Руководство пользователя (инструкция) для паяльной станции Lukey 702

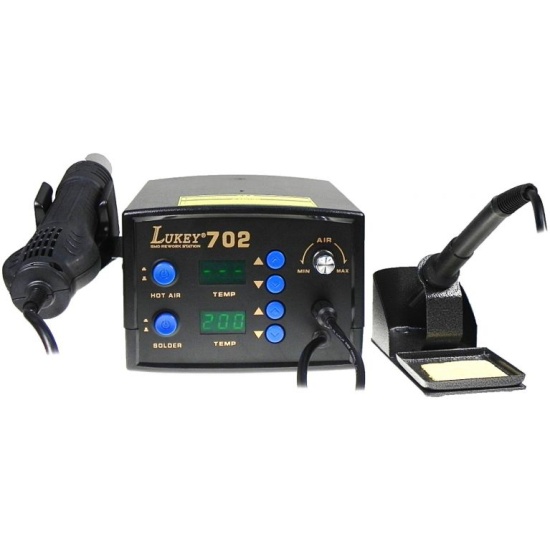

Термовоздушная станция Lukey 702 — одна из самых известных и популярных станций среди мастеров по ремонту электроники и радиолюбителей.
В данном разделе мы предлагаем вашему вниманию инструкцию к паяльной станции Lukey 702. Материал предоставлен для ознакомительных целей.
Общее описание продукта.
Использование.
1.1 Применяется для демонтажа или пайки различных видов компонентов таких как SOIC, PLCC,QFP, BGA и т.д.
1.2 Подходит для сжимающихся гибких трубок, сушки, предварительного нагрева, пластической пайки
Функции и характеристики.
2.1 Сочетает в себе современный дизайн и небольшой размер, то позволяет экономить рабочее пространство.
2.2 Антистатическая функция защищает плату в случае статического или электрического разряда.
2.3 PID замкнутая система датчиков, микрокомпьютер для цифрового отображения данных и контроля температуры, большая мощность на в начале, быстрый разогрев стабильность температуры с точностью до 1ºС, на которую не влияет объем выдуваемого воздуха.
Все эти преимущества делают бессвинцовую распайку или пайку безопасной для таких чувствительных компонентов как SOIC, PLCC,QFP, BGA и т.д.
2.4 Светодиоды, управляемые сенсорным и круговым переключателем упрощают операцию, делая ее более удобной.
2.6 Уникальная система охлаждения. Продолжительный продув воздухом после отключения продлевает срок эксплуатации нагревательного элемента и ручки. Когда температура потока воздуха становится ниже 50С, питание отключается.
2.7 Круговая крыльчатка обеспечивает большой поток воздуха с меньшим шумом.
Спецификация.
| Модель | 702 |
| Категория | 2 в 1 |
| Напряжение на входе | 220В 50Гц |
| Напряжение на выходе | 29В |
| 10В | |
| 26В | |
| Потребляемая мощность | 750Вт |
| Диапазон настройки температуры | Фен 100-480С |
| Паяльник | 200-480С |
| Температура воздушного потока в состоянии резервной готовности | 50С |
| Объем воздушного потока | 120л/min (max) |
| Уровень шума | <45Дб |
| Размер аппарата | 160Х190Х116 mm |
| Вес | Около 1,5кг |
Комплект поставки.
| модель | Состав | Кол-во |
| 702 | Насадки, зажим (для снятия и замены насадок), держатель, инструкция по эксплуатации, ручка паяльника,держатель для паяльника. | 1 набор |
Правила безопасности.
1.В целях собственной безопасности, четко следуйте нижеследующим инструкциям.
2.Предупреждения:
2.1 Устройство обладает анти-статической функцией. Перед использованием прежде всего убедитесь, электропитание в нормальном состоянии.
2.2 Пользуясь устройством не делайте ничего, что может нанести физические повреждения.
2.4 Температура раскаленного воздуха фена и жала паяльника очень высокая, не используйте устройства рядом с легко воспламеняющимися предметами. Не дотрагивайтесь до фена и жала паяльника или смежных с ними частей. При замене каких-либо частей, обязательно отключайте питание и ждите пока устройство не охладится до комнатной температуры.
2.5 В процессе пайки может возникнуть некоторое задымление, используйте устройство в помещении с хорошей вентиляцией.
2.6 Рукоятки должны лежать на держателях, когда не используются.
2.8 Следите, чтобы на приборе не было влаги, и не работайте с ним, если руки мокрые.
2.9 Не разбирайте, модифицируйте или чините устройство самостоятельно. По вопросам качество обращайтесь к техническим специалистам. Для замены используйте оригинальные з/ч.
2.10 Храните от детей, убедитесь, что у детей нет возможности дотрагиваться до устройства или включать его.
Инструкция по эксплуатации.
I Фен
1.1 Разместите устройство в удобном месте. Закрепите держатель для ручки фена с левой или правой стороны (смотря как удобней).Поместите ручку фена и паяльника на соответствующие держатели, подсоедините шнур к ручкам.
1.2 Подсоедините кабель питания.
1.3 Закрепите нужные насадки ( используйте насадки большего диаметра.)
1.4 Всегда настраивайте поток воздуха на максимум ( это позволит продлить срок службы нагревательного элемента- не уменьшайте поток воздуха-). Включите питание, на дисплее высветится «…»-устройство находится в режиме ожидания.
1.5 Нажмите «▲ значок треугольника» и «▼ значок перевернутого треугольника» для настройки нужной температуры, настройте воздушный поток.
1.6 Снимите фен, когда станция нормально прогрелась, можете начинать работать, когда температура станет стабильной (точка в нижнем правом углу дисплея- это значок нагрева, мигание означает , что температура стала стабильной).
1.7 После работы фен нужно положить обратно на держатель ( не кладите его не рабочий стол или в другое место) , в этот момент нагрев прекратится автоматически, охлаждая нагревательный элемент потоком воздуха. Когда температура станет ниже 50С°- станция переключится в режим ожидания.
Предупреждение:
Используйте станцию с нужной температурой, обеспечивая большой поток воздуха- это поможет защитить кристалл микросхемы от перегорания при высокой температуре, что продлевает срок службы нагревательного элемента и ручки фена.
Храните фен в чистоте, без посторонних предметов внутри.
Расстояние между краем фена и предметом должно быть хотя бы 2мм.
Выберете нужную насадку в зависимости от выполняемых работ. С разными насадками будет разная температура.
Температура фена и воздуха рядом с ним очень высокая. Заменяя насадку, отключайте питание, насадку со специальным зажимом когда он остынет до комнатной температуры. Во избежание ожогов, помните, что не надо менять насадки непосредственно руками, когда стация настроена на высокую температуру.
Настройки температуры.
1.1 при нажатии кнопок «▲ значок треугольника» и «▼ значок перевернутого треугольника» на дисплее будут отображаться настройки температуры.
1.2 Нажмите «▲ значок треугольника» один раз , температура увеличится на 1С°, нажмите «▼ значок перевернутого треугольника» и температуры уменьшится на 1С°. Нажимайте их по очереди, чтобы найти нужную температуру, после прекращения нажатия кнопок реальная температуры будет отображена на дисплее в течение 5 секунд.
Когда ручка кладется обратно на держатель на дисплее появляется значок «—» , станция находится в режиме ожидания.
Расшифровка символов.
«▲ значок треугольника» — тоже самое, что «вверх», означает увеличение температуры;
«▼значок перевернутого треугольника» — тоже самое, что «вниз», означает уменьшение температуры.
«—» означает, что температура фена упала ниже 50С° и станция находится в режиме ожидания, рукоятка возвращена на держатель.
«S-E» означает проблемы с датчиком, нагревательный элемент следует заменить ( нагревательный материал и сенсорные компоненты).
Замена нагревательного элемента.
1. Перед заменой нагревательного элемента отключите питание станции.
2. Заменяйте нагревательный элемент, когда он охладился.
3. Как показано на рисунке ослабьте 2 винта на ручке фена.
4. Высвободите кольцо и откройте ручку 2 .
5. Выньте крыльчатку и ее оболочку, затем отсоедините нагревательный элемент.
6. Выньте нагревательный элемент и трубку которая отделяет его от стальной трубки, не повредите заземляющие провода.
7. Закройте новый нагревательный элемент трубкой, затем вставьте его в стальную трубку, новый элемент должен быть установлен тщательно.
8. Соберите ручку в обратном порядке.
Внимание:
При замене нагревательного элемента, не повредите заземляющие провода и провода крыльчатки.
Собирая ручку обратно, хорошо зафиксируйте пластиковую ручку и стальную трубку .
Обслуживание станции.
Снаружи станцию можно протирать полу влажной тряпкой, но не настолько чтобы она была мокрой. В это время питание нужно отключать.
Пыль можно удалять мягкой щеткой. Убирайте пыль время от времени, чтобы из бежать засорения, которое будет мешать воздушному потоку.
II Паяльная станция постоянной температуры
Перед использованием
1. Удобно разместите станцию и поместите паяльник на держатель, вставьте соединительный провод.
2. К держателю паяльника прикреплена губка. Намочите ее, отожмите и положите на держатель для губки.
Предупреждение:
Губка увеличивается в объеме, когда впитывает влагу. Выжимайте губку, когда используете ее, держите ее немного влажной, слишком мокрая губка повредит жало паяльника.
Эксплуатация.
1. Подсоедините кабель питания и включите станцию.
2. Установите нужную температуру пайки.
2.1 Настройка температуры станции Lukey 702. Микрокомпьютер для настойки и отображения температуры.
Настройте нужную температуру с помощью кнопок «▲ значок треугольника» и «▼ значок перевернутого треугольника». Когда температура достигнет установленных показателей точка в нижнем правом углу дисплея замигает.
2.2 При нажатии кнопок «▲ значок треугольника» или «▼ значок перевернутого треугольника» на дисплее отобразиться установленная температура. Нажмите «▲ значок треугольника» один раз , температура увеличится на 1ºС, нажмите «▼ значок перевернутого треугольника» и температуры уменьшится на 1ºС.
Предупреждение:
«▲ значок треугольника» — тоже самое, что «вверх» — означает увеличение температуры; «▼ значок перевернутого треугольника» — тоже самое, что «вниз» — означает уменьшение температуры.
Устанавливайте низкую температуру, если она достаточна для выполнения задачи. Это защитит элемент чувствительный к температуре и увеличит срок службы жала паяльника.
Замена нагревательного элемента.
| 1 | Глухая гайка |
| 2 | Колпачок жала |
| 3 | жало |
| 4 | ниппель |
| 5 | Заземляющая пружина |
| 6 | Нагревательный элемент |
| 7 | клеммная доска |
| 8 | ручка |
| 9 | Задняя часть ручки |
| 10 | Шнур с рельефным покрытием для защиты от скольжения |
| 11 | шнур |
| 12 | разъем |
| 13 | Держатель для паяльника |
| 14 | Чистящая губка |
1. Отключите питание во время замены нагревательного элемента.
2. Заменяйте нагревательный элемент когда он остыл.
3. Как показано на рисунке, поверните глухую гайку 1 против часовой стрелки и снимите колпачок жала 2 и само жало 3.
4. Поверните ниппель против часовой стрелки и снимите его.
5. Снимите заземляющую пружину.
6. Вытяните красный и синий провод на клеммной доске 7 и нагревательный элемент 6.
7. Замените нагревательный элемент не повреждая провода заземляющей пружины.
8. Соберите ручку в обратном порядке.
Обслуживание станции.
Снаружи станцию можно протирать полувлажной тряпкой, но не настолько чтобы она была мокрой. В это время питание нужно отключать.
Обслуживание и использование жала.
Регулярно протирайте жало чистой губкой, оксиды и карбиды остающиеся от флюса и припоя могут создавать загрязнения на жале. Загрязнения могут привести к некачественной спайке или ухудшить теплопроводность жала.
Если паяльник используется в течение длительного времени, удаляйте оксиды с жала хотя бы раз в неделю. Это предотвратит уменьшение температуры жала.
Не оставляйте паяльник раскаленный до высокой температуры длительное время, т.к. припой покрывающий жало окислится, то сильно ухудшит теплопроводность жала.
После использования очистите жало чистой губкой, покройте его свежим припоем, это убережет жало от оксидизации.
Не обрабатывайте жало напильником для удаления оксида.
Если есть черные следы оксида на участке жала, покрытого припоем, нанесите новый припой, (содержащий флюс) и вытрете жало чистой губкой. Повторяйте до тех пор, пока оксид не будет полностью удален. Покройте новым припоем.
Если жало деформировано или сильно повреждено, замените его на новое.
Руководство по устранению неисправностей.
| проблема | что нужно проверить | решение |
| Не горит лампа нагревания | Присоединены ли кабели питания или соединительные кабели | Присоединить кабели |
| Перегорел предохранитель? Причины: 1.  2. проверьте соединяется ли заземляющая пружина с нагревательным элементом 3. провода нагревательного элемента перекручены или их замкнуло | Выявите причину короткого замыкания и затем, устраните ее и замените предохранитель. | |
| Лампа нагревания горит, но жало не нагревается | 1. Поврежден шнур ручки паяльника? 2. Поврежден нагревательный элемент? | Проверьте поврежден ли шнур ручки паяльника или нагревательный элемент и замените его. |
| Жало нагревается прерывисто | Поврежден шнур ручки паяльника? | Замените шнур ручки паяльника. |
| Паяльник не достигает желаемой температуры | Правильно ли настроена температура? | Настройте температуру еще раз |
| Жало не покрывается оловянным припоем. | 1.Не слишком ли высокая температуры жала? | Настройте нужную температуру |
| 2.Очищено ли жало? | См. п. 4-2 Обслуживание и использование жала. | |
| Низкая температура пайки | 1. Очищено ли жало от оксида? | См. п. 4-2 Обслуживание и использование жала. |
| 2. Правильно ли настроена температура? | Настройте нужную температуру |
характеристики, инструкция, отзывы :: SYL.ru
Старые советские паяльники с медным «жалом» в настоящее время не всегда способны выполнить необходимые работы. К примеру, для современных микроплат они совершенно не подходят. На смену паяльнику пришли паяльные станции. Lukey 702 — паяльная станция, которая включает фен и паяльник. То есть она способна нагревать элементы посредством касания паяльника и воздуха с высокой температурой.
Особенности прибора
Термовоздушная паяльная станция Lukey 702 может разогреваться до очень высоких температур. Вся необходимая информация высвечивается на цифровом индикаторе.
Станция обладает круговой крыльчаткой. За ее счет в устройство попадает поток воздуха, достаточный для работы устройства.
При этом уровень шума остается на очень низком уровне.
Прибор обладает памятью. В нем сохраняется последнее значение температуры. В начале работы нет необходимости вводить эти параметры заново. Это одна из особенностей, которыми обладает паяльная станция Lukey 702.
Отзывы пользователей показывают, что прибор прекрасно подходит для работы в частных мастерских или крупных сервисных центрах. Это надежная и качественная станция, которая не подведет в нужный момент.

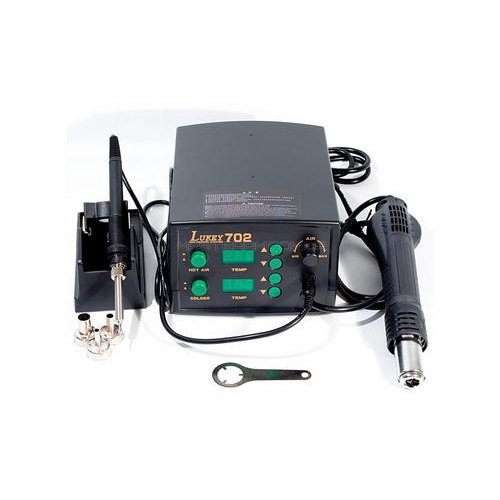

В комплект поставки входят следующие предметы:
- Основной блок.
- Термофен.
- Подставка термофена.
- Паяльник.
- Подставка для паяльника.
- Три насадки для термофена.
- Ключ, который необходим для замены насадок термофена.
- Инструкция по эксплуатации.
Все предметы сложены в коробку. Ее целостность обеспечивается за счет пенопластового каркаса.
Назначение
Паяльные станции Lukey 702 обладают небольшими размерами, за счет чего ее можно переносить.
Это расширяет сферу применения прибора.
Используется станция для выполнения следующих задач:
- нагрева разнообразных элементов;
- демонтажа элементов;
- пластической пайки;
- высушивания;
- для термоусадочных трубок и так далее.
Преимущества прибора
Существует много достоинств, благодаря которым из большого списка приборов выделяется паяльная станция Lukey 702. Отзывы пользователей говорят о следующих преимуществах:
- Небольшой размер (прибор примерно в 1,5 раза легче, чем его аналоги).
- Удобная конструкция (станция представляет собой расположенные в ручке фена компрессор и нагревательный элемент).
- Нет толстого шланга, ничто не мешает работе, при этом экономится рабочее пространство.
- Вибрации исключены.
- При установке термофена на подставку автоматически отключается система автоматического отключения.
- Благодаря системе обратного контроля на индикаторе указывается та температура, которая соответствует температуре воздуха на выходе.
- После окончания работы продув воздуха еще некоторое время продолжается. Благодаря этому срок использования прибора становится длиннее.
- Прибор очень быстро достигает указанной температуры. На это ему требуется меньше минуты.
- Насадки фиксируются без применения винтов. За счет чего они легко меняются. При этом элементы не успевают остыть.
- Антистатическая система, установленная на станцию, не позволяет электрическим зарядам скапливаться на приборе.
- Если работа временно не проводится, термостат и паяльник ложатся на специально оборудованные держатели.
- Учитывая качество и функциональные возможности, станция является доступной для большинства покупателей.
Паяльная станция Lukey 702: характеристики
Прибор питается от электрической сети с напряжением 220 В и частотой 50 Гц. Его потребляемая мощность составляет всего 750 Вт.
Станция отличается широким диапазоном рабочих температур.
Для паяльника она находится в пределах 200-480 градусов. Термофен работает при температуре от 100 до 480 градусов. Максимальная скорость подачи воздуха 120 литров в минуту. При этом уровень шума не превышает 45 децибел.
Комплектуется прибор керамическим нагревательным элементом и насосом с турбиной (крыльчаткой). Имеются цифровая индикация, микропроцессорное управление. Кроме того, станция оснащена антистатической защитой, гальванической развязкой, цифровой индикацией. Температура регулируется при помощи кнопок.
Длина пластикового корпуса составляет 160 мм, ширина – 190 мм, а его высота – 116 мм. При таких габаритах примерно полтора килограмма весит паяльная станция Lukey 702.
Инструкция, входящая в комплект поставки, написана на русском языке.
Принцип работы паяльника
Питание паяльника включается кнопкой SOLDER. Включение произойдет после того, как сигнал станет больше 4В. После этого на экране должно высветиться значение последней температуры. Подается сигнал нагрева.
На индикаторе появляются значения, равные температуре воздуха. Температура указывается с интервалом, равным единице.
Режим поддержания температуры включается после того, как заданная температура совпала с реальной. В это время на индикаторе загорается точка dR. При помощи кнопок «вверх» и «вниз» производится регулирование температурного режима. Выбранный температурный режим сохраняется.
Работа фена
Перед началом работы необходимо проверить состояние вывода 18. Ждущий режим включен, если на индикаторе указана предыдущая температура и три точки. В это время ни воздух, ни вентилятор еще не готовы. Если удерживать кнопку нажатой несколько секунд, то температурный режим можно изменить. Их значение приводится на цифровом индикаторе.
Переход в рабочий режим осуществляется в том случае, если состояние сигнала на выходе 18 станет больше 4 В. На выходе под номером 26 устанавливается сигнал 0V. При этом блокируется моментальное отключение питания, включается вентилятор. Реальное значение температуры воздуха находится на выходе 23.
Регулирование температурного положения производится таким же способом, как и в случае с паяльником. Если значение температуры указано, паяльные станции Lukey 702 перейдут в рабочий режим.
Горячий фен, которым временно не работают, устанавливают на подставку. Это простое движение позволит освободить руки и заняться чем-то другим, пока прибор будет остывать.
Таковы самые главные характеристики, которыми обладают паяльные станции Lukey 702. Принцип работы прибора не вызывает затруднений. С ним справится даже непрофессионал. В случае возникновения затруднений ответы на интересующие вопросы всегда можно найти в инструкции по эксплуатации, входящей в комплект поставки.
Паяльная станция Lukey 702 | Originalkey
Главная » Для пайки » Паяльная станция Lukey 702
Артикул: lukey-702
| Цена: | 10 400 ₽ |
Выбрать количество:
Монтаж, ремонт современных электронных приборов предполагает обязательное наличие паяльной станции.
Такое оборудование выпускается многими известными производителями, но профессиональные электронщики, да и радиолюбители тоже, предпочитают работать с паяльной станцией Lukey 702.
Ее ценят за надежность, долговечность, удобство в использовании. К положительным качествам стоит отнести довольно небольшой размер, широкий диапазон рабочих температур.
Оборудование имеет небольшой вес и габариты, температурный режим паяльника, термофена регулируется с помощью специальных кнопок.
Модель удобна в эксплуатации: полностью отсутствуют вибрации, воздух поступает в большом количестве, для работы требуется минимальная рабочая площадь.
Подобное достигается благодаря отсутствию толстого шланга, а также удачной конструкции модели — нагревательный элемент с компрессором находятся в ручке фена.
В паяльной станции Lukey 702 охлаждение происходит в автоматическом режиме, тем самым обеспечивая нагревательному элементу длительный срок службы.
При помещении станции на подставку срабатывает система отключения. Инструкция по эксплуатации (язык – русский) входит в комплект поставки.
Модель обладает рядом достоинств, среди которых:
Возможность быстрой смены насадок, даже тогда, когда элементы еще полностью не охлаждены.
Производить такую манипуляцию позволяет отсутствие винтов при фиксировании насадок.
Предусмотрена антистатическая функция, что исключает возникновение электрического разряда.
Небольшой вес и габариты обеспечивают удобство, как транспортировки, так и эксплуатации термовоздушной станции Lukey 702.
Экономия электроэнергии за счет отключения от сети, когда станция находится в нерабочем состоянии – действует функция неактивного состояния.
Продуманный дизайн – для термофена и паяльника предусмотрены специальные подставки, что обеспечивает комфортную работу.
Хорошее соотношение цены и качества.
Благодаря наличию круговой крыльчатки в устройство поступает достаточный воздушный поток и при этом практически отсутствует шумовой эффект.
В термовоздушной станции поддерживаются определенные параметры температуры, а потому отсутствует необходимость вводить новые.
В модели Lukey предусмотрен практически мгновенный нагрев фена, паяльника – время нагрева составляет менее одной минуты.
Модель может использоваться как крупными сервисными центрами, так и частными предпринимателями.
Основные технические характеристики:
Питание производится от сети напряжением 220 В
Параметры напряжения на выходе: 29 В, 10 В, 26 В
Потребляемая станцией мощность, Вт: 750
Паяльник работает в диапазоне температур 200-480°С
Фен работает в диапазоне температур 100-480°С
Нагревательный элемент паяльника имеет керамическое покрытие
Турбинный насос
Максимальная скорость потока воздуха составляет 120 л/мин
Уровень шума ниже 45 Дб
Вес станции не превышает 1,5 кг
Комплект поставки:
Станция Lukey-702 оборудованная феном -1 шт;
Паяльник -1 шт;
Подставка под паяльник -1 шт;
Насадки для термофена -1 шт;
Держатель для термофена -1 шт;
Ключ для снятия насадок фена -1 шт;
Инструкция по эксплуатации -1 шт;
Коробка для упаковки, оборудованная защитным каркасом из пенопласта -1 шт;
Категория: Для пайки
Вес: 2620 гр
Следите за нашими новинками в Telegram!
Обратная связь
Вопрос по товару? Проблема с покупкой? Что-то не получается? Заполните форму обратной связи и мы с вами свяжемся и поможем!
Вы должны включить JavaScript чтобы использовать эту форму.
Вакуумный пинцет
Компрессионная груша
Пинцет загнутый
Клеевой стержень 11 мм для термопистолета
Полиамидная клейкая лента (пленка) 10мм
Флюс-гель средней активности, RMA-223 (10мл).
Переходник для чтения Eeprom
Гель-флюс безотмывочный нейтральный AMTECH NC-559-ASM
Переходник 9S12H/HZ/XHZ QFP80,QFP112
Переходник 9S12Dxxx QFP80,QFP112
Переходник 68HC05/705B PLCC52
Адаптер CAN и K-Line
Переходник TMS374C003A
Адаптер 68HC11L6 PLCC68
Адаптер 68HC11KA2/KA4 PLCC68
Адаптер 05E6/05P3 SOIC28, QFP44
Адаптер 68HC11F1 PLCC68
Переходник SOP-8/TSSOP-8
Переходник TSSOP8
Переходник для 912B32,BC32,BE32 QFP80
Ключ для Suzuki Wagon R 2019-, Hustler 2019-, Spacia 2020-
Ключ для Mitsubishi Eclipse Cross 2018-, start stop, Japan market
Ключ для Triumph 2016-
Ключ для Kia Sorento 2022-, Autostart, Hitag AES
Ключ для Changan Uni-K 2021-
Ключ для Infiniti Q30/QX30 2015-, USA
Ключ для скутеров Vespa 2018-
Корпус ключа для Lamborghini Urus
Ключ для Toyota Rav4 2017-, GQ4-73T
Вставка для смарт ключа VW Touareg 2018-
Вставка смарт ключа Alfa Romeo
Ключ для Hyundai Ioniq 5 2021-, Parking
Ключ для Kia Sorento 2022-, Carnival 2022-
Ключ для Mazda 3 2006-2009
Ключ для Kia Sportage 2021-
Ключ для Toyota Hilux, Fortuner, Innova 2017-2020
- Показать ещё. ..
Как выбрать паяльную станцию
Обычный медный паяльник не очень подходит для пайки современных миниатюрных плат с SMD монтажом. Использовать его можно, разве что, для пайки бытовой техники и печатных плат с выводом компонентов, как говорится, от корпуса к корпусу.
Для монтажа и ремонта современной электроники все чаще используются паяльные станции, которые завоевали большую популярность как у профессиональных электронщиков, так и у радиолюбителей. В данной статье дан краткий обзор паяльных станций, который, несомненно, поможет решить вопрос, какую станцию лучше приобрести.
Контактные и бесконтактные паяльные станции
Все паяльные станции можно разделить на две большие категории, указанные в шапке. Контактные станции, по сути, представляют собой обычные паяльники, управляемые электронным блоком. Раньше такую конструкцию называли паяльником с терморегулятором. Технология пайки такая же, как и простым паяльником, которым пользовались почти все радиолюбители и профессиональные монтажники.
Как припаять чип?
Миниатюризация электронных компонентов, появление многовыводных схем привели к тому, что обычным паяльником стало невозможно паять микросхемы. Некоторые микросхемы не имеют выводов в классическом понимании, например микросхемы в корпусах BGA (от англ. Ball grid array — массив шариков).
Такие микросхемы устанавливаются на модули памяти персональных компьютеров и на материнские платы. Эти модули были замечены и сохранены многими пользователями. Внешний вид модуля памяти показан на рис. 1.
Рисунок 1. Модуль памяти с микросхемами в корпусах BGA
Планарные микросхемы тоже стали очень многовыводными: многие из них имеют сто и более ножек. Такую микросхему просто невозможно спаять, не испортив плату обычным паяльником. Фрагмент платы с многовыводной микросхемой показан на рисунке 2.
Рисунок 2. Многовыводная планарная микросхема
Именно такие микросхемы привели к созданию бесконтактных методов пайки.
Сначала это был нагрев горячим воздухом с помощью фена, позднее были созданы устройства, в которых нагрев осуществляется инфракрасным излучением. Но не будем торопиться, начнем рассказ с контактных паяльных станций.
Контактные паяльные станции
Они делятся на две большие категории. Это станции для пайки обычными оловянно-свинцовыми припоями и станции для пайки бессвинцовыми припоями. В качестве примера «ведущих» станций можно привести станции нескольких моделей: Lukey 936+, AOYUE 936, AOYUE 937, Solomon SR-976 ESD.
Рисунок 3. Паяльная станция AOYUE 936
Рисунок 4. Паяльная станция AOYUE 937
На рисунках 3 и 4 показан внешний вид аналоговых паяльных станций AOYUE 936, AOYUE 937.
Технические данные обеих станций практически идентичны. Обе оснащены паяльником типа 10087 с керамическим нагревателем и встроенным датчиком температуры. В комплекте с паяльником идет одно коническое жало, но при желании можно купить сразу целый набор, что расширит спектр паяльных работ.
Мощность паяльника 40Вт при напряжении питания 24В, что позволяет без опасений паять элементы чувствительные к статическому электричеству. Помимо низкого напряжения питания, жало паяльника заземлено. Электронный блок поддерживает температуру в диапазоне 200-480 ˚С с точностью +/- 1 ˚С. Регулировка температуры бесступенчатая, плавная, одной ручкой на передней панели прибора.
Размер паяльника 190 мм, при этом вес всего 55 г, что обеспечивает достаточно комфортное использование. Паяльник подключается к электронному блоку пятиштырьковым разъемом. В комплект входит сменный нагревательный элемент HAKKO-003 со встроенным датчиком температуры, подставка для паяльника и губка для чистки жал.
Особых эксплуатационных отличий между станциями нет, за исключением того, что паяльная станция AOYUE 937 оснащена цифровым индикатором текущей и установленной температуры. Это, видимо, позволяет выставить нужную температуру несколько точнее, чем при отсутствии индикатора. Но даже с цифровым индикатором приходится выставлять температуру по принципу «чуть больше, чуть меньше» до тех пор, пока не будет достигнут наилучший результат.
Аналоговые и цифровые паяльные станции
По принципу управления все паяльные станции делятся на аналоговые и цифровые. В аналоговых станциях стабилизация температуры осуществляется по принципу включения/выключения: достигнута заданная температура – нагреватель отключается. Температура упала, включается обогреватель — начинается нагрев. По сути, обычным электромагнитным реле можно управлять нагревателем. При таком способе контроля часто возможен перегрев жала паяльника. Точность поддержания температуры низкая.
В цифровых паяльных станциях температура регулируется ПИД-регулятором, реализованным программным обеспечением микроконтроллера. Если не вдаваться в подробности, то процесс регулирования тот же, что был приведен чуть выше, но меняется мощность, подаваемая на ТЭН. Если жало паяльника остыло чуть ниже заданной температуры, то необходимая мощность нагрева невелика, оно еще успевает нагреться, но не «убегает» выше заданной температуры.
При пайке массивных деталей жало остывает быстрее, разница между заданной и текущей температурой большая. Чтобы быстро «догнать» заданную температуру, ПИД-регулятор пропорционально увеличивает мощность нагрева. Естественно, цифровой способ поддержания температуры более точен, чем аналоговый.
Станции для бессвинцовой пайки
Отличаются от «свинцовых» станций только большей мощностью нагревательного элемента: 75…160Вт. Дело в том, что бессвинцовые припои тугоплавкие, температура плавления 300 ˚C (да и качество этих припоев, по сравнению с оловянно-свинцовыми, оставляет желать лучшего), и при этом место пайки нагревается до тех пор, пока припой расплавится, наконечник успеет остыть до такой степени, что даже самый совершенный терморегулятор не исправит ситуацию сразу. Поэтому спасти ситуацию может только достаточно мощный обогреватель.
Не нужно бояться «чрезмерной» мощности, ведь даже если мощность будет не менее 1000 Вт, температура жала все равно не поднимется выше заданной, паяльник никогда не перегреется, а вот жало греется очень быстро.
Благодаря этому одинаково хорошо паяются тонкие дорожки печатных плат и массивные детали, такие как реле или трансформаторы. С помощью «бессвинцовых» станций можно паять и традиционными «свинцовыми» припоями.
Самые распространенные бессвинцовые паяльные станции Goot PX-501, GOOT RX-802AS, AOYUE 2900, GOOT RX-852AS, АТТЕН AT80D, GOOT PX-201. Внешний вид паяльной станции ATTEN AT80D представлен на рисунке 5.
Рисунок 5. Паяльная станция ATTEN AT80D
Станция комплектуется паяльником с керамическим нагревателем мощностью 80 Вт, подставкой для паяльника, губка для чистки наконечника. Основные технические данные станции представлены на рисунке 6.
Рисунок 6. Технические данные паяльной станции ATTEN AT80
Для чего нужен термофен?
Станции контактные паяльные относятся к сборочному классу: деталь можно спаять, а вот многоконтактный корпус спаять практически невозможно. Для этих целей существуют демонтажные паяльные станции. Наиболее распространены станции с термофеном.
Часто радиолюбители используют для пайки многовыводных компонентов промышленные строительные фены.
Тем не менее добиться желаемого результата с помощью строительного фена можно, но часто бывает так, что невинные детали отлетают от доски под мощным потоком воздуха. Чтобы последствия сдувания деталей были менее тяжелыми, лучше всего сначала сделать фото платы. Тогда не надо будет думать и гадать, где была эта деталь.
Поэтому вместо строительного фена лучше приобрести специальный фен для пайки горячим воздухом. Один из таких фенов показан на рисунке 7.
Конструкция, конечно, далека от совершенства, но для использования от случая к случаю будет практически идеальна. Одним из положительных качеств такого устройства является его низкая цена.
Если такая цена окажется непривлекательной, то термофен можно сделать самостоятельно из подручных материалов. Конструкцию самодельного фена можно позаимствовать в интернете, благо их предостаточно.
Рисунок 7. Паяльник DADI 8032
В комплект поставки входят три круглые насадки различного диаметра, что позволяет изменять ширину струи горячего воздуха.
Фен имеет встроенный вентилятор турбинного типа. На конце ручки есть две ручки: нижняя (по рисунку) ручка позволяет регулировать температуру нагрева, верхняя изменяет поток воздуха. Между ручками есть светодиодный индикатор: чем выше установленная температура, тем чаще мигает светодиод.
Со стороны рукоятки, напротив регуляторов, находится ключевой выключатель. При выключении фена сначала выключается нагреватель, затем с некоторой задержкой выключается вентилятор. Таким образом, фен частично охлаждается в выключенном состоянии.
Неизвестно, что такое температура на выходе, но практика показывает, на что ориентироваться: на ручках регуляторов есть шкалы с цифрами: степень нагрева вполне можно оценить.
Другой вариант — просто измерить температуру на выходе термопарами, которыми оснащены некоторые мультиметры. Фены такой конструкции выпускаются и более совершенными, они имеют цифровой индикатор температуры и систему термостабилизации. Но стоят такие фены несколько дороже.
Станции бесконтактные паяльные
Термовоздушные паяльные станции с отдельным электронным блоком более совершенны. На рис. 8 показана паяльная станция ATTEN 858 D+.
Рисунок 8. Паяльная станция ATTEN 858 D +
В комплект станции входят три круглых насадки, есть регулировка потока воздуха и цифровая индикация температуры. Температура регулируется нажатием красных кнопок, процесс нагрева контролируется красным светодиодом «CAL» на передней панели.
Вентилятор для подачи воздуха расположен в ручке фена, поэтому к фену идут соединительные провода, что делает работу с феном достаточно комфортной по сравнению с компрессорными фенами, где воздух подается через шланг . Жесткий шланг связывает руки и затрудняет манипуляции.
В некоторых паяльных станциях для нагнетания воздуха используется компрессор, расположенный в блоке управления. Далее, помимо проводов, к фену идет достаточно жесткий резиновый шланг, который несколько мешает работе.
Аналогичная конструкция есть, например, у китайской паяльной станции Lukey 852D+, технические характеристики которой представлены на рисунке 9..
Рисунок 9. Технические характеристики термовоздушной паяльной станции Lukey 852D +
В комплект поставки входят электронный блок, паяльник с подставкой, термофен и четыре круглых насадки, что позволяет регулировать диаметр воздушный поток. Кронштейн крепления термофена можно установить с левой или с правой стороны паяльной станции, ну кому как удобно.
Внешний вид станции показан на рисунке 10.
Рисунок 10. Lukey 852D + Паяльная станция
Внутри металлического корпуса находятся трансформатор, диафрагменный насос и плата с электронными компонентами. Из всех паяльных станций семейства Lukey, столь популярных среди радиолюбителей, эта модель самая тяжелая, ее вес составляет 4 кг. Металлический корпус не только утяжеляет конструкцию, но и повышает надежность устройства: в суматохе ремонтной мастерской паяльная станция может переместиться куда угодно.
..
На передней панели два цифровых индикатора температуры: отдельно для паяльника и фена. Соответственно, есть ручки для установки температуры и расхода воздуха. Такая станция называется двухканальной. Есть станции с тремя каналами, например, Lukey 853. Она позволяет включать термофен и два паяльника с разными насадками. Внешний вид паяльной станции Lukey 853 показан на рисунке 11.
Рисунок 11. Паяльная станция Lukey 853
Термофены паяльных станций Lukey 852D+ и Lukey 853 компрессорного типа: компрессор находится внутри корпуса, а подача воздуха к фену осуществляется через шланг. В комплект входит несколько круглых насадок. При необходимости можно докупить насадки, некоторые из которых показаны на рисунке 12.
Рисунок 12. Насадки для термофена компрессорного типа
Каждая насадка предназначена для пайки микросхем в конкретном корпусе. С помощью таких насадок достаточно легко не только припаять микросхему, но и припаять ее к плате. На самом деле насадок гораздо больше, чем на картинке.
Здесь показаны лишь некоторые из них.
Такие насадки разработаны специально для фенов компрессорного типа. Если термофен имеет встроенную крыльчатку-турбину, то насадки используются круглые, которые снабжены паяльной станцией. Сменных насадок для фена вентиляторного типа вроде нет в наличии.
Хотя основным назначением паяльного термофена является выполнение паяльных работ, совсем не исключено его использование и для других целей. это термоусадочная трубка, нагрев термоклея, гибка и сварка пластмасс и просто где-то просушка.
При пайке обычным паяльником с помощью термофена можно немного нагреть участок платы, что сделает условия пайки более комфортными — не нужно тратить тепло, накопленное в жалом паяльника утюг для нагрева доски.
Некоторые станции имеют вентилятор, встроенный непосредственно в термофен, например, Люкей-702. Он заменил снятые с производства станции Lukey 852D + и Lukey 853. Внешний вид станции показан на рисунке 13.9.0003
Рисунок 13.
Внешний вид паяльной станции «Лукей-702»
Станция имеет микроуправление, что позволяет запоминать ранее установленную температуру. На подставке для фена есть микропереключатель: если фен поставить на подставку, он выключится. Повторное снятие с подставки снова включает фен, поэтому приходится ждать, пока он прогреется, что не очень удобно. Чтобы этого избежать, опытные пользователи предлагают использовать для фена отдельную подставку.
Станция имеет небольшие габариты, пластиковый корпус, вес станции не более 1,5 килограмма. По отзывам пользователей, станция менее шумная, чем Lukey 852D+, и потребляет меньше энергии. Идеально подходит для ремонта сотовых телефонов. Краткие технические характеристики паяльной станции «Лукей-702» представлены на рисунке 14.
Рисунок 14. Характеристики паяльной станции Люкей-702
К станции Люкей-702 идет большой набор сменных жал к паяльнику, около сорока штук, которые указаны в сервис-мануале станции Сервис_мануал_Лукей702_рус.
pdf . Также есть схемы электронного блока управления и алгоритмы работы станции. Это руководство нетрудно найти в Интернете.
Все описанные выше паяльные станции имеют антистатическую защиту путем заземления через вилку питания. Для этого электрическая розетка должна иметь заземляющий контакт.
Сейчас на рынке есть такое понятие как «хороший Китай». Именно к этой категории относятся бюджетные станции Lukey и Aoyue, заслуженно завоевавшие симпатии радиолюбителей и профессионалов. Их цена находится в пределах 2000…4000 рублей. Как говорится, оптимальное соотношение цена/качество.
Рисунок 15. Паяльная станция Aoyue-2702a
Помимо паяльника и термофена, современные паяльные станции комплектуются демонтажным пистолетом (паяльник с отсосом припоя), а также дымосборником, который позволяет получить более комфортные условия труда – наряду с бессвинцовыми припоями присутствует и забота об окружающей среде и условиях труда. Одна из таких паяльных станций Aoyue-2702a показана на рис.
15.
Цена такой станции в интернет-магазинах находится на уровне около 16 000 рублей, что делает ее не очень доступной для рядовых радиолюбителей.
Boris Aladyshkin
Read also on this topic:Induction Soldering Stations
lukey-852d datasheet & applicatoin notes
Top Results (6)
| Part | Модель ECAD | Производитель | Описание | Техническое описание Скачать | Купить Часть |
|---|---|---|---|---|---|
| СН74ХК4852ДР | Инструменты Техаса | Двойной аналоговый мультиплексор/демультиплексор 4-к-1 с управлением эффектом инжекции тока 16-SOIC от -40 до 125 | |||
| UC3852DTR | Инструменты Техаса | Предварительный регулятор высокого коэффициента мощности 8-SOIC от 0 до 70 | |||
| СН74ХК4852ДГВРГ4 | Инструменты Техаса | Двойной аналоговый мультиплексор/демультиплексор 4-к-1 с управлением эффектом инжекции тока 16-TVSOP от -40 до 85 | |||
| СН74ХК4852ДГВРЕ4 | Инструменты Техаса | Двойной аналоговый мультиплексор/демультиплексор 4-к-1 с управлением эффектом инжекции тока 16-TVSOP от -40 до 85 | |||
| UC3852D | Инструменты Техаса | Предварительный регулятор высокого коэффициента мощности 8-SOIC от 0 до 70 | |||
| СН74ХК4852ДГ4 | Инструменты Техаса | СЕРИЯ HC/UH, ДВОЙНОЙ МУЛЬТИПЛЕКС И ДЕМУЛЬТИПЛЕКС/ДЕКОДЕР ОТ 1 ЛИНИИ НА 4 ЛИНИИ, ИСТИННЫЙ ВЫХОД, PDSO16, ЗЕЛЕНЫЙ, ПЛАСТИКОВЫЙ, MS-012AC, SOIC-16 |
org/Product»>
org/Product»>lukey-852d Листы данных Context Search
| Лист данных по каталогу | MFG и тип | ПДФ | Ярлыки для документов |
|---|---|---|---|
6852D Резюме: нет абстрактного текста | Оригинал | ||
Б33А Аннотация: абнона | Оригинал | SW065125A СПФ210300 СПХ-С-501 Ф32 | М СППХИ10300 СППХИ10300 Б33А абнона|
513 ГБ 173 карата Резюме: socomec afficheur 100 кВА 88C6 трансформатор 100 кВА DIRIS ERO 1838 ERO 1841 ero 1826 | Оригинал | F-67230 F-94132 513 ГБ 173 карата сокомек афишер 100 кВА 88C6 трансформатор 100 кВА ДИРИС ЭРО 1838 ЭРО 1841 эро 1826 | |
1999 — MB89251A Реферат: MB86830 st phl 743 MB89251 | Оригинал | MB86941 MB86941 21.01нал МБ89251А МБ86830 ст тел 743 MB89251 | |
2010 — материнская плата intel ices-003 класс b Реферат: ATI ES1000 разрешение ITE 8587 intel ssi 24pin разъем оранжевый atx 400w материнская плата canada ices 003 class b DDR материнская плата canada ices-003 class b Intel Express 8210 20LBS маркировка CODE ssi | Оригинал | S5000VCL Д64569-007 S5000VCL 16-битный материнская плата intel ices-003 класса b Разрешение ATI ES1000 ИЭ 8587 24-контактный разъем Intel SSI оранжевый atx 400w Материнская плата Canada Ices 003 Class B DDR материнская плата канада айс-003 класс б Интел Экспресс 8210 20 фунтов КОД маркировки ssi | |
2008 — разрешение ATI ES1000 Реферат: LSI 1064E Serial Attached SCSI (SAS) контроллер intel ssi 24pin разъем материнская плата канада ices-003 class b J9A2 ati es1000 спецификация S5000VCL ITE 8587 материнская плата intel ices-003 class b LSI 1064E | Оригинал | S5000VCL Д64569-007 S5000VCL №69-007 16-битный Разрешение ATI ES1000 Контроллер LSI 1064E с последовательным подключением SCSI (SAS) 24-контактный разъем Intel SSI материнская плата канада айс-003 класс б J9A2 спецификация ати es1000 ИЭ 8587 материнская плата intel ices-003 класса b БИС 1064Е | |
2006 — 24-контактный разъем Intel SSI Резюме: Материнская плата Intel 845 Схема печатной платы P12V4 S5000XVN материнская плата Intel Ices-003 class b lga 771 socket Схема материнской платы Intel 845 RJ45 LAN jack 1X4 Предварительный усилитель hdd j1g2 | Оригинал | S5000XVN Д66403-004 16-битный S5000XVN S5000 631xESB/632xESB 24-контактный разъем Intel SSI Схема печатной платы материнской платы Intel 845 P12V4 материнская плата intel ices-003 класса b розетка лга 771 Схема материнской платы INTEL 845 Гнездо локальной сети RJ45 1X4 Предварительный усилитель жесткого диска j1g2 | |
2006 — Среднее время наработки на отказ Xeon Резюме: Схема схемы материнской платы INTEL 845. Код ошибки Intel 8110 J9B3. Микросхема BIOS Intel. 8-контактная деталь. | Оригинал | S5000PSL S5000XSL Д41763-005 S5000PSL S5000XSL. 16-битный Среднее время безотказной работы Xeon Схема материнской платы INTEL 845 Код ошибки Intel 8110 J9B3 чип Intel BIOS 8-контактный подробно регулятор материнских плат ртути ic S5000XSL BB5000PSLSASR «Снуп-фильтр» | |
2006 — П12В4 Аннотация: материнская плата canada ices 003 class b DDR S5000XSL J9B3 sas1064e материнская плата ps2 порт CANADA ICES 003. CLASS B материнская плата перемычки код ошибки Intel 8110 J1E32 j3b1 | Оригинал | S5000PSL
S5000XSL
Д41763-003
S5000PSL
S5000XSL. 16-битный
P12V4
Материнская плата Canada Ices 003 Class B DDR
S5000XSL
J9B3
sas1064e
материнская плата ps2 порт
CANADA ICES 003. Перемычки материнской платы CLASS B
Код ошибки Intel 8110
J1E32
j3b1 | |
2009 — Matrox g200 Резюме: CATERR db803 J9A2 вывод DELL CATERR Catastrophic Error TYLERSBURG RX 3152 8-контактная интегральная схема ich20r LSI 1064E Контроллер Serial Attached SCSI (SAS) 85a3 | Оригинал | S5500WB E53971-001 Матрокс g200 КАТЕРР дб803 Вывод J9A2 DELL CATERR Катастрофическая ошибка ТАЙЛЕРСБУРГ RX 3152 8-контактная интегральная схема ич20р Контроллер LSI 1064E с последовательным подключением SCSI (SAS) 85а3 | |
2006 — контроллер семейства Realtek PCIe GBE Резюме: J9B3 Код ошибки Intel 8110 RJ45 LAN jack 1X4 S5000XVN Номер заказа Intel ESB2-E S5000 ICES-003 0X79H | Оригинал | S5000XVN Д66403-002 S5000XVN 16-битный S5000 631xESB/632xESB Семейный контроллер Realtek PCIe GBE J9B3 Код ошибки Intel 8110 Гнездо локальной сети RJ45 1X4 Номер заказа Intel ESB2-Е ИКЕС-003 0X79H | |
2006 — Схема материнской платы INTEL 845 Резюме: S5000XVN TPM 1EH руководство по материнской плате canada ices 003 class b Mercury материнские платы регулятор ic материнская плата intel canada ices 003 intel xeon E5335 CANADA ICES 003. Материнская плата CLASS B Xeon MTBF xeon e5335 DATASHEET | Оригинал | S5000XVN Д66403-003 16-битный S5000XVN S5000 631xESB/632xESB Схема материнской платы INTEL 845 ТПМ 1EH Руководство по эксплуатации материнской платы Canada Ices 003 Class B регулятор материнских плат ртути ic материнская плата Intel Canada Ices 003 интел ксеон E5335 CANADA ICES 003. Материнская плата класса B Среднее время безотказной работы Xeon xeon e5335 ТЕХНИЧЕСКОЕ ОПИСАНИЕ | |
СХ20585 Реферат: lenovo NOZOMI-1 EXT PRE-DV LOGIC SCHEMATICS EEFSX0D331MX adp3212 817n SLG8SP568V p6c100 COR5D NZM1H-0 | Оригинал | КРАТКО10 10 миллионов VCC0R75B 1/16 Вт 1000 пф CX20585 леново ЛОГИЧЕСКАЯ СХЕМА NOZOMI-1 EXT PRE-DV EEFSX0D331MX adp3212 817н SLG8SP568V p6c100 COR5D НЗМ1Х-0 | |
2006 — Код ошибки Intel 8110 Аннотация: распиновка sas1064e scsi sata SC5400BRP материнская плата canada ices 003 class b DDR ESB2-E S5000XSL S5000PSL S5000 ICES-003 | Оригинал | S5000PSL S5000XSL S5000PSL S5000XSL Д41763-001 Код ошибки Intel 8110 sas1064e распиновка scsi sata SC5400BRP Материнская плата Canada Ices 003 Class B DDR ESB2-Е S5000 ИКЕС-003 | |
2006 — Среднее время наработки на отказ Xeon Резюме: код ошибки Intel 8110 ATI ES1000 S5000PSLSATAR BB5000PSLSATAR 84FF диод j1b2 разрешение ATI ES1000 ATI ES1000 bga схема материнской платы INTEL 845 | Оригинал | S5000PSL S5000XSL Д41763-006 S5000XSL 16-битный S5000 Среднее время безотказной работы Xeon Код ошибки Intel 8110 АТИ ES1000 S5000PSLSATAR BB5000PSLSATAR 84ФФ диод j1b2 Разрешение ATI ES1000 ATI ES1000 бга Схема материнской платы INTEL 845 | |
2008 — Блок питания ATX 600 Вт принципиальная схема Аннотация: S5000XALR d33025 * ручная схема материнской платы Intel 965 HDR4P S5000XAL Код ошибки Intel 8110 J4f1 s5000PALR S5000PAL | Оригинал | S5000PAL S5000XAL Д31979-010 S5000XAL S5000 5000р Схема блока питания ATX 600 Вт S5000XALR d33025* инструкция принципиальная схема материнской платы Intel 965 HDR4P Код ошибки Intel 8110 J4f1 s5000PALR | |
2009 — S3420GP Резюме: сокет lga 1156 распиновка S3420GP разъемы 945 Mercury СХЕМА МАТЕРИНСКОЙ ПЛАТЫ 82574 eeprom Схема материнской платы Intel 945 82574 Intel 945 СХЕМА МАТЕРИНСКОЙ ПЛАТЫ S3420GPLX «pilot ii» | Оригинал | S3420GP E65697-003 S3420GP 16-битный распиновка сокета lga 1156 Разъемы S3420GP 945 Mercury Схема ЦЕПИ МАТЕРИНСКОЙ ПЛАТЫ 82574 ЭСППЗУ Интел 945 схема материнской платы 82574 Intel 945 МАТЕРИНСКАЯ ПЛАТА СХЕМА ЦЕПИ S3420GPLX «пилот 2» | |
2008 — разрешение ATI ES1000 Резюме: 12085 сенсорная мышь S5000XALR ATI ES1000 ati es1000 спецификация блок питания atx 650w S5000XAL j1g2 s5000 ipmb заголовок материнская плата IBM 8213 | Оригинал | S5000PAL S5000XAL Д31979-010 S5000XAL S5000 5000р Разрешение ATI ES1000 12085 сенсорная мышь S5000XALR АТИ ES1000 спецификация ати es1000 блок питания атх 650w j1g2 с5000 заголовок ipmb Материнская плата IBM 8213 | |
2009 — Схема контактов разъема LGA 1366 Реферат: материнская плата canada ices 003 d33025 LGA 1366 схема сокета инструкция материнская плата canada ices 003 class b D33025 инструкция материнская плата canada ices 003 class b lga 1366 объединительная плата sgpio CATERR fdc 9268 IOH-36D | Оригинал | S5500BC E42249-003 S5500BC S5500 36Д/24Д LGA1366 ИЧ20) SC5650 SR1630BC Схема контактов разъема LGA 1366 материнская плата canada ices 003 d33025 Схема сокета LGA 1366 Руководство по эксплуатации материнской платы Canada Ices 003 Class B D33025 Руководство по эксплуатации материнской платы Canada Ices 003 Class B лга 1366 объединительная плата sgpio КАТЕРР ПДК 9268 ИОН-36Д | |
2000 — X04020 Реферат: bc540 PAL 010a 3-2-25P64 NT 12176 PC 12109a MN101D01 3F81 osc48 MN101D02F | Оригинал | 101D00 MN101D02D/02E/02F/ 02 г/02 ч LSIMN101D02XЦП 41/2TM4IO TM4MDTM4CK20fosc фс/16 4-2-84TM4BC МН101Д00 MN101D00LSI X04020 до н.э.540 ПАЛ 010а 3-2-25П64 НТ 12176 ПК 12109а МН101Д01 3Ф81 оск48 МН101Д02Ф | |
2006 — S5000XVN Резюме: rmm intel s5000vsa SROMBSAS18E чтение sms с использованием pic Motorola 331021 IFLASh42 s5000vsa индикатор состояния системы мигает желтым D3896 AXXRAK18E PXE — 2416 | Оригинал | S5000 Д38960-006 -33AC-4775-B77E08E7B9754993/0/спецспмм101 документы/DSP0134 com/дизайн/архивы/wfm/загрузки/base20 S5000XVN рмм интел с5000вса SROMBSAS18E чтение смс по картинке Моторола 331021 ИФЛАШ42 Индикатор состояния системы s5000vsa мигает желтым цветом Д3896 AXXRAK18E ПХЕ-2416 | |
2007 — а5а1 Резюме: hp v3000 ATI rn50 DIF3P TAG 8546 DATASHEET принципиальная схема материнской платы dell 270 SFF-8484 pin out compaq v3000 pdf 64Gb Nand flash memory by toshiba 64Gb Nand flash toshiba | Оригинал | S7000FC4UR E18291-001 ком/дизайн/USB/UHCI11D а5а1 лс v3000 АТИ рн50 ДИФ3П TAG 8546 ТЕХНИЧЕСКОЕ ОПИСАНИЕ схема материнской платы делл 270 Распиновка SFF-8484 компак v3000 pdf флэш-памяти Nand 64 ГБ от toshiba Флэш-память Nand 64 Гб Toshiba | |
CDP18S601 Реферат: CDP1802CD CDP1802CE RCA cosmac 1802 CDP18S012 MPM-206 CD4061 CDP1802D CDP18S675 im6508 | OCR-сканирование | 132-й CDP18S601 CDP1802CD CDP1802CE РКА космак 1802 CDP18S012 МПМ-206 CD4061 CDP1802D CDP18S675 im6508 | |
2002 — ссф 7509 эквивалент Реферат: lt 747B PM 8058 SMD код 307C сопряжение 8279к 8086 mac 87A6 MSD 7818 smd перекрестная ссылка msd 702F TA 7176 IC S19208CBI | Оригинал | S19208CBI S19208CBI: эквивалент ssf 7509 лт 747Б 8058 вечера Код СМД 307С сопряжение 8279 с 8086 Мак 87А6 МСД 7818 перекрестная ссылка smd msd 702f ТА 7176 IC | |
2009 — млрд м3 4330 Резюме: каталог контакторов telemecanique A5 GNC mosfet Philips ECG Master Руководство по замене Elektronikon II keltron электролитические конденсаторы АРТИКУЛ SELEMA ДРАЙВЕР ДВИГАТЕЛЬ AC 12 В постоянного тока EIM Basic MK3 Lenze 8600 Atlas Copco RC Universal 60 мин | Оригинал | ||
‘2 2 852 2 852D 2 28 ‘.2 2 32 2 32
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>Lukey 702 smd rework stație cu aer cald gun electric de lipit maner pentru phone mobil reparații placi de base \ Instrumente
Lukey 702 smd rework stație cu aer cald gun electric de lipit Instrument mâner pentru de \ pl reparații mobil www.
onixbluemamaianord.roRONUSDЕвро
roАнглийскийНемецкийИспанскийФранцузский
Lukey 702 SMD Rework Stație cu Aer Cald Pistol Electric de Lipit Mâner Pentru Telefonul Mobil Reparații plăci de bază
Артикул — w123015
447.25 леев 514.08 леев
Наличие:На складе
- XS
- С
- М
- л
- XL
- ХХL
Tag-uri: ciocan de lipit straturi, șurubelnițe lukey, gunul de fier lego, lukey 702 motor, nio3 statie de lipit, airsoft arme cu aer armatei, резак pentru lipit, 2109fier statie de lipit, ts80p statie de lipit, statie de lipit smd chineză
Instrumente
Адауга-ин-кош
Cu Aer Cald Statie De Lipit Lukey 702
Lukey 702 имеет липидный формат в вентиляторе и липидный.
Е характеристики, включая компактные размеры, цифровая дата индикации и гама ларга де температуры де lucru, и он позволяет получить пентру резолвареа или сарцини де комплексит диферит 72LULU. caietul de sarcini
Folosit pentru montarea и демонтировать различные компоненты, включая SOIC, PLCC, QFP, BGA; tratarea de căldură Contractibil, de uscare și de pre-incalzire, пластиковый липид и т. д. Acesta combină un design modern si dimensiuni mici, ceea ce spatiul de lucru salvat.Antistatic funcție oferă bord protecție de la static sau descărcare electrică.Unic stare inactivă funcție vă разрешение на экономию энергии
Unic, функции расчёта:
После непрерывного выключения проветривания crește durata de viață de mâner și element de ncălzire.Transformarea Automatica dacă airwave Temperature scade sub 50°C
Круговой источник питания с микрофоном и микрофоном. LUKEY 702 Технические характеристики Напряжение питания: 220–240 В
Питание: 750 Вт
De lucru gama de temperature (липит чокан): 200 — 480°C
De lucru gama de temperature (вентилятор): 100 — 480°C
Element de ncălzire de tip (ciocan de lipit):Керамика
Наконечник помпы: турбина
Воздушная волна viteza:120 л/мин (макс.
)
Размер: 160×19Пачетуль 0x116 мм включает:
1 x 2in1 Стати де Липит
1 х Unitate Principală
1 х манер
1 х руководство
3 х Дуза
1 х Поддержка
10 х Фьер-де-Сфатури
1 х Липир фитиль
1 х Сырма Станиу
3 х ESD Pensete
1 х бурете
1 х помпа де Вид
1 х аспиратор
1 х база де Колофониу
1 х Curat sârmă de Cupru
1 x прибор Sudare
Технические характеристики продукта:
- Мощность двигателя: 750 Вт
- Температура воздуха: 100–480 °C
- –2 + 9 °C Стабилизация: температура: 0728
- Nume De Brand: Eakins
- Gură de vânt: A1130 A1170 A1110
- dimensiuni: 160x190x116 mm
- Intrare Voltagle: 220V-240v
- Numărul De Model: 702
- Certificare: Nici unul
- Origine: NC(de Origine)
- Este Dispozitiv Inteligent: No
Produs:
Продукт Conexe
Адауга-ин-кош
LANGHONG 1бук Viking Colier Nordici Viking razboi Soldat с амулетами pandantiv Colier
29,57 лей 25.
12лей
ФАБРИКА SLAES Викинг разбой Пандантив Колье Материал: Алиай Де Цинк Размеры: Пандантив 35*35 мм Culoare: Античный Стерлинг Аргинт Амбаларный мод: Un Colier, O pungă de Opp Numai ОЕМ: Акцепта
Адауга-ин-кош
2020 Nouă Nebuloasă Galaxie Față-Verso Pandantiv Colier Univers Planeta Bijuterii Din Sticlă De Artă Кольер ручной работы Statement
6.86лей 4.80лей
Описание товара:
Размеры: Пандантив: 18 мм, Стикла: 16 мм
Lungime лант: 50+5 см
Greutate: Приблизительно 12 г
Материал: Aliaj de Zinc + Sticla Pachet: 1 Buc Colier
1.
Oferim picătură де транспорта maritim де servicii, și putem livra clientilor direct, fără nici или chitanta sau factura in pachet.
2. Oferim Express gratuit de maritim odată ce valoarea comenzii
Адауга-ин-кош
Бесплатная доставка Soclu Montat pe Rete Autocolant TV Aer Condiționat de la Distanță Dezasamblare Auto-Adeziv Suport Plug-in Bord Autocolant Standuri
21.54lei 15.08лей
Адауга-ин-кош
Hawaii Party Decor Baloane Tropicale Cactus Ziua Decor Petrecere Copil de Dus de Nunta de Decorare Jucării pentru Copii
10. 6.07 лей
09 лей
Число: Кактус Балон Материал: фольга алюминия/латекс Dimensiune: așa cum se arată Песня: aşa cum se arată Используемые сцены: декор нунта, аниверсаре, абсолвире шкоала, петрекере, петрекере де аниверсаре, декор нунта, копил де дус и т. д. Rush la 8-минутная дорожка și umfla încet la 10-минутная дорожка (nu очевидная ridurile sunt de ajuns) Сувенир: vă Rugăm să acorde
Адауга-ин-кош
1X Рукав пленки термоэлемента pentru Canon imageRUNNER IR 2520 2525 2535 2530 2545 NPG-51 Ремень термоэлемента IR2520 IR2525 IR2535 IR2530 IR2545
71,73 лей 55.
97 леев
Совместимая модель: IR2520 IR2525 IR2535 IR2530 IR2545 NPG-51 Часть I №: FM4-3368-000 FM3-9382-000 Калитате: Класс А++ Secțiunea Mașină： Fuziune
Адауга-ин-кош
Toamnă, Copil, Copii de Iarna Tricot Rochii pentru Fete Baby Maneca Lunga Rochie de Crăciun Printesa Mica Petrecere de Anul Nou Rochie Туту
54,35 лей 43.48лей
Информационное измерение 80 90 100 110 120 80 (12 м) 90 (24 м) 100 (3 т) 110 (4 т) 120 (5 т)
Адауга-ин-кош
Chitara Podul de Blocare a Rolei de Argint Chitara Perna 6-струнный бридж LP Tune-o-matic Bridge Tailpiece Pod Pentru Chitare Electrice
77,22 лей 41.
72 лей
Chitara Podul de Blocare a Rolei de Argint Chitara Pil3 6-string LP Bridge Tune-o-matic Bridge Tailpiece Pod Pentru Chitare Electrice Описание: 100% Ноу. материал: металл Артикул №:413123 Размеры: Подул 3.94*0,59 дюйма/10*1,5 см Подставка 3,35*0,39 дюйма/8,5*1 см Позиционирование поста 0,59 см / 1,5 см Lungime 1,18 см / 3 см Конверсия:
Адауга-ин-кош
1бук* 90*90 ГК104-325-А2 ГК104-200-КД-А2 ГК104-300-КД-А2 ГК104-400-А2 Аблон Аблон
10.28лей
Noi oferim лазерная персонализация BGA plasă de oțel.
Произведите toate plasă de oțel de care ai nevoie.
Calitatea este cea mai precisă.
Produsele vin în trei dimensiuni diferite.
1. Încălzire directă-Aceeași dimensiune cip
2. 80мм*80мм
3. 90мм*90мм
Putem personaliza размер produsului în funcție де Cerințele dumneavoastră, сау размер олова mingea.
Дакэ
Адауга-ин-кош
Solid de Culoare Dungi V-neck Ars Mâneci Lungi de Femei de Top Vrac Cutat Supradimensionat Eleganta Popularitate Mozaic Haine de sex Feminin
99,99 леев 59.98 леев
имя_мода=ckeditor
Адауга-ин-кош
Многопортовый 24-портовый PoE-инжектор Pasiv 802.
3 af/la 100Mbps Power Over Ethernet Adapter de Alimentare pentru Camera IP IP Telefon 301.13lei 255.99 леев
Многопортовая патч-панель PoE 24 Porturi PoE Injector Pasiv 802.3 af Инжектор Poe Fara sursa de alimentare.Sursa de alimentare este vândut separat. 10/100, Modul B, 24-портовый инжектор для монтажа в стойку IP-камера или IP-камера, рабочий стол, телефон, точка доступа к Интернету Wi-Fi, с более высоким расположением устройства печати для принтеров, подключенным к кабелю Power over Ethernet (PoE) инжектор.
Адауга-ин-кош
Machiaj Organizator pentru Cosmetice Cosmetice de Mare Capacitate Cutie Depozitare Bijuterii lac de Unghii Machiaj Sertar Recipient Organizator Desktop
144,94 лей 73.
94 лея
Адауга-ин-кош
Pentru Lenovo Tab P11 Pro Caz 11,5-дюймовый TB-J706F Smart Magnet Suport Rabatabil Capac Funda pentru Tab P11 J606F 2020 Tableta cu Stylus
58,37 леев 40.84лей
Pentru Lenovo Tab P11 Pro Caz 11,5-дюймовый TB-J706F Magnetic Intelligent de Pliere Capacul support Funda pentru Tab P11 J606F 2020 Tableta cu Stylus Пакет включает: 1 * чехол для переноски + 1 * стилус. ПОДДЕРЖКА: 11-дюймовый планшет Lenovo Tab P11, состоящий из TB-J606F/Lenovo Tab P11 Pro-TB J706F. де кампэраре, Пентру
Адауга-ин-кош
Телефон Caz Pentru iPhone 11 Pro Max XS XR Россия Steaguri rusești Чехол с эмблемой Pentru iPhone X XS 7 8 Plus SE 2020 Shell Funda Coque
9,65 лей 7.
44 лея
Телефон Caz Pentru iPhone 12 Pro 11 Pro Max XS Max XR X 7 8 Plus 12 Mini SE 2020 Anime Drăguț Funda Animal Coajă de Desene Animate Acoperi personaje Animate Capa Planta Guscio carte de benzi Desenate Înapoi Floare Model de Celule Sac de Imprimare Coque Клипарт Плакат
Адауга-ин-кош
8,96 леев 6.27лей
Noul Миниатюрная статуя астронавта Rachete/Astronaut/nave Spațiale Rășină Micro Peisaj Decor Spațiu Tematice Ornament pentru acvariu Bonsai
Характеристики:
1.
APLICAREA: Acest produs este pentru Micro Peisaj, decor casa ta, ta ghiveci mic sau orice alt loc pe care doriți pentru a decora.
2. МАТЕРИАЛ: Acest produs este Fabricat de înaltă calitate material de rășină, care dispune de greutate
Адауга-ин-кош
Noua Moda Super-Plin Originale Epocă ti Supradimensionat tricou Tricouri Unisex Meci Vapormax + împrumuta Lumini de Neon
127.26lei 62.38 лей
Диаграмма размеров
Адауга-ин-кош
2 buc Auto Oglinda Retrovizoare Anti Ceata Geam Lateral Film Impermeabil de Protecție Anti-Ceață Impermeabil cu Membrana Anti-Orbire Folie Autocolant
12,63 лей 10.
48лей
Адауга-ин-кош
ZMZY Обруч Franjuri Canaf Cercei Picătură Бисер Miyuki Legăna Cercei pentru Femei Cadouri de Bijuterii Țesute Manual cercei Bijou
29.09лей
Margele MIYUKI din oțel inoxidabil cercei pentru femei Материал: импортный бисер Japoneze de cristal de sticlă. Dimensiuni:круглый cerc Tassel cercei etnice pentru femei Культуры:стиль богат культурами Ocazie:De Logodna, Cadou, Petrecere,Wlfare Дизайн студии бижутерии ZMZY
Адауга-ин-кош
11 Лампа 575 мм для светодиодной ленты Pentru TD Sisteme K32DLV1H 32 дюйма Baruri Kit Televizor LED Benzi Innotek 32″ NDV REV0.
0 REV1.1 60,52 лей 52.64 лей
Описание продукции Ноу, оригинал, репер Pretul pentru Kit 2 buc pentru VESTEL 32D1334DB LC32LD145K VES315WNDL-01 VES315WNDS-2D-R02 32 HA5000 VESTEL 32 дюйма REV0.2 VES315WNDS-01 32HXC01U 32D1333DB VES315WNDL-01 Описание продукта 100% новый оригинал Совместимость VESTEL 32D1334DB VES315WNDL-01 VES315WNDS-2D-R02 VES315WNDA-01 1 комплект=2 бакса Лунгиме: 575 мм 11 светодиодов Ливраре
Адауга-ин-кош
Rece Lup Furios Caz Pentru Samsung Galaxy S21 Ultra S20 FE S10 Lite S9Plus S8 S10e S7 A51 A12 TPU Телефон Mobil Coajă Moale Capacul
12,19 леев 7,93 лея
Caz Pentru Samsung Galaxy S21 Ultra S20 FE S10 Lite S9 Plus S8 S10e S7 A51 A12 Moale Coajă de Telefon Mobil Capac
Описание продукта:
100% бренд Nou și de Înaltă Calitate.
Păstrați telefonul în siguranță și protejate în stil cu acest caz piele accesoriu
Де protecție де ла zgârieturi
Доступ к идеальному дизайну диффузора, бутана, камеры и порта и т. д.
Ок
Адауга-ин-кош
NHKDSASA Tricouri Bluze Femei cu Maneca Lunga de Toamna Iarna Cutat Munca Femei Top Elegant Vrac Femei Bluza Kaki Blaturi Solide 2021
220,34 лей 110.17лей
NHKDSASA Tricouri Bluze Femei cu Maneca Lunga de Toamna Iarna Cutat Munca Femei Top Elegant Vrac Femei Bluza Kaki Blaturi Solide
Примечание
1.Măsura de eroare în termen de 2-4cm este normal
2.
Aceasta este dimensiunea Asia, este de obicei mai mici decât în Europa de Dimensiune, vă rugăm să verificați de mai sus detaliate de măsurare a alege dimensiunea corectă înainte de a comanda.
3.
Адауга-ин-кош
Body Femei Plus Dimensiune Haine De Toamna Cu Maneca Lunga Scrisoare De Imprimare Casual Două Bucata Set Tricou Vrac Jambiere Seturi En-Gros De Articole
169,96 леев 88.38лей
Body Femei Plus Dimensiune Haine De Toamna Cu Maneca Lunga Scrisoare De Imprimare Casual Două Bucata Set Tricou Vrac Jambiere Seturi En-Gros De Articole
Адауга-ин-кош
Noi Drăguț Barba Femei Cercei Accesorii Femei Ureche Piercing din Oțel Inoxidabil de Culoare Bijuterii en-Gros
16. 14.79 леев
06lei
En-gros de Cercei din Otel 12 Perechi/lot Имя: Барба Серсеи Материал: Отель Иноксидабил Calitate: 100% бренд Nou De Înaltă Calitate Тип: Colorat Cercei Stud Avantaj: средство против аллергии, Nu se Estompeze
Адауга-ин-кош
Barbati Тренинг Maneca Scurta Sport 2 Piese Bărbați Seturi de Jogging Sport Sală de Fitness Costum de Formare Purta Haine de Antrenament pentru Bărbați
140,82 лей 80.25 лей
Информационное измерение
Produs Arată
Транспорт ————————————————— ————————————————— ————————————————— ————————————————— —————- 1.
