Содержание

Программирование LPT порта

В данной статье описаны этапы программирования LPT порта при организации обмена данными между двумя компьютерами в режиме стандартного LPT порта (SPP).

Функциональным отличием LPT порта от COM порта является отсутствие каких-либо схем для организации обмена данными. Так, COM порт управляется универсальным асинхронным приёмо-передатчиком (UART), который вырабатывает все необходимые сигналы интерфейса при записи в данных в регистр передачи. При работе с LPT портом в режиме SPP программист должен сам заботиться о формировании тех или иных сигналов интерфейса. Однако LPT порт обеспечивает существенно большую скорость передачи данных по сравнению с COM портом (в режиме SPP около 150 Кбит/с).

В режиме SPP обычно обеспечивается обмен данными между компьютером и принтером по интерфейсу Centronics. В этом режиме параллельный порт является однонаправленным, т.

е. для передачи и приёма данных используются различные линии физического интерфейса. В режиме SPP возможна организация обмена данными полубайтами, т.е. за единицу времени может быть передано 4 бита данных, а посылка 1 байта требует двух циклов обмена.

Примечание: далее все номера регистров соответствуют порту LPT1.

Аппаратная организация LPT порта

LPT порт имеет три регистра, с помощью которых возможна организация обмена данными и управление портом. Регистр передачи (378h) — при записи данных в этот регистр на линиях интерфейса Centronics появляются сигналы, соответствующие записанным данным. Приёмный регистр (регистр состояния) (379h) служит для считывания принятых данных, а если обмен данными организуется с принтером, то этот регистр используется для получения состояния принтера (отсутствие бумаги, разрешение передачи данных, готовность и т.д.). Регистр управления (37Ah) в основном предназначен для разрешения и запрета прерываний от LPT порта.

Рис. 1. Распайка стандартного кабеля LPT-LPT.

Стандартный кабель LPT-LPT имеет распайку, показанную на рис. 1 (cправа подписаны названия линий для интерфейса Centronics). Для передачи данных в регистре передачи (378h) используются биты 0, 1, 2 и 4 (D0, D1, D2, D4). Бит 3 (D3) используется для подтверждения приёма данных (см. ниже). В приёмном регистре бит 7 (D7) является инвертированным значением бита 4 (D4) регистра передачи. Таким образом возможна организация обмена полубайтами с подтверждением приёма. При организации обмена данными между двумя компьютерами схема на рис. 1 идентична для обоих компьютеров.

Алгоритм обмена данными

Рис. 2. Схема обмена.

Рассмотрим алгоритм обмена данными между двумя компьютерами с подтверждением. Этот процесс показан в виде диаграммы на рис. 2. Пусть первый компьютер будет передающим, а второй — принимающим.

В момент времени t0 (начало передачи) передающий компьютер (передатчик) выставляет данные для передачи (записывает их в порт 378h). Причём в каждом цикле обмена записывается один полубайт в регистр передачи 378h, бит 3 должен быть сброшен (= 0). Таким образом значения битов 0, 1, 2, 3 данного полубайта записываются в биты 0, 1, 2, 4 регистра передачи, а бит 3 регистра передачи равен 0.

В момент времени t1 передатчик выставляет сигнал готовности (ACK1), который означает, что данные переданы и принимающий компьютер (приёмник) может их считать из приёмного регистра 379h. Чтобы выставить сигнал готовности нужно в бит 3 регистра передачи 378h записать 1.

В момент времени t2 приёмник определяет, что поступил сигнал готовности от передатчика и данные можно считать. Приёмник считывает данные из приёмного регистра (см. ниже) и устанавливает сигнал подтверждения приёма (ACK2). Это нужно для того, чтобы передатчик смог определить, когда можно будет посылать следующие данные. Если этого не сделать, то передатчик может послать данные в тот момент, когда приёмних их ещё не считал и это может привести к сбою передачи или приёма.

В момент времени t3 передатчик получает сигнал подтверждения приёма (ACK2) от приёмника и сбрасывает сигнал готовности (ACK1). Это нужно для того, чтобы приёмник смог сбросить свой сигнал подтверждения (ACK2). Если этого не сделать то цикл обмена будет нарушен, так как в следущем цикле обмена передатчик не будет знать принял ли приёмник данные или нет, если сигнал ACK2 будет всегда установлен.

В момент времени t4 приёмник определяет, что сигнал готовности (ACK1) сброшен и сбрасывает свой сигнал подтверждения приёма (ACK2). Таким образом завершается цикл обмена полубайтом — передатчик снова готов к передачи данных, а приёмник — к приёму.

В следующем цикле посылается другой полубайт — если посылался младший полубайт, то посылается старший и наоборот. В следующем за этим цикле обмена снова посылается младший полубайт и т.д.

При чтении данных из приёмного регистра 379h следует учитывать, что бит 7 приёмного регистра является инверсией бита 4 регистра передачи. Таким образом при чтении данных бит 7 приёмного регистра необходимо инвертировать.

При записи данных в регистр передачи 378h не следует изменять значение бита 3, так как в данном варианте алгоритма обмена он используется для других целей.

Организация обмена по опросу

При организации обмена данными по опросу возможна следующая реализация приведённого выше алгоритма обмена (примеры действий связаны между собой):

Действия передатчика

Действия приёмника

Дождаться сброса сигнала подтверждения приёма данных (ACK2) предыдущего цикла обмена:

mov dx, 379h
m1: in al, dx
test al, 40h
jnz m1

2. Записать передаваемые данные в регистр передачи 378h (в примере производится запись младшего полубайта регистра BL):

mov al, bl
shl al, 1
and al, 00010000b
or al, bl
and al, 00010111b
mov dx, 378h
out dx, al

3. Выставить сигнал готовности (ACK1):

or al, 08h
out dx, al

4. Дождаться прихода сигнала подтверждения приёма (ACK2) от приёмника:

mov dx, 379h
m2: in al, dx
test al, 40h
jz m2

Сбросить сигнал готовности (ACK1):

xor al, al
mov dx, 378h
out dx, al

1. Дождаться прихода сигнала готовности (ACK1) передатчика:

mov dx, 379h
m3: in al, dx
test al, 40h
jz m3

2. Прочитать данные из приёмного регистра 379h (в примере полубайт читается в регистр BL):

in al, dx
xor al, 80h

mov cl, 3
shr al, cl
mov bl, al
and bl, 07h
shr al, 1
and al, 00001000b
or bl, al

3. Выставить сигнал подтверждения приёма (ACK2):

mov al, 08h
mov dx, 378h
out dx, al

4. Дождаться снятия сигнала готовности передатчика (ACK1):

mov dx, 379h
m4: in al, dx
test al, 40h
jnz m4

5. Сбросить сигнал подтверждения приёма (ACK2):

mov dx, 378h
xor al, al
out dx, al

Организация обмена по прерыванию

При организации обмена по прерыванию приёмник принимает данные тогда, когда поступило прерывание от LPT порта. Генерацию прерываний LPT портом можно разрешить, установив бит 4 регистра управления (37Ah) в 1. Запретить прерывания можно сбросом данного бита. Когда прерывания от LPT порта разрешены они генерируются при изменении бита 6 приёмного регистра (сигнал ACK) с 0 на 1. Таким образом, при организации обмена по прерыванию в приёмнике отсутствует проверка прихода сигнала готовности передатчика (действие 1 приёмника), так как обработчик прерываний от LPT порта будет вызван сразу после появления сигнала готовности. Далее обработчик прерываний от LPT порта приёмника выполняет приведённый выше цикл обмена без изменений. Прерывание порта LPT1 — 0Fh. По окончании обработки этого прерывания следует послать сигнал EOI (End Of Interrupt — конец прерывания) в контроллер прерываний.

2_Параллельный интерфейс lpt порт

Порт парал интерфейса был ввеен в состав ПК в составе прнтера – Line Printer построчный принтер. Традиционный или стандартный ЛПТ порт ориентирован на вывод данных, хотя с некоторыми ограничениями позволяет вводить данные. Существуют различные модификации ЛПТ порта повышающие произволительность и снижающие нагрузку на процессор. В начале они являлись фирменными решениями отдельных производителей. Позднее был принят стандарт IEEE1284. С внешней стороны порт имеет 8битную шину данных, 5битную шину сигналов состояния и 4битную шину управляющих сигналов. Выведенные на разьем розетку DB 25s. В ЛПТ порту используются логические уровни TTL, что ограничивает допустимую длину кабеля из за невысокой помехозащищенности ТТЛ интерф. Гальванич развязка отсутствует то есть схемная земля подключаемого устройства соединяется со схемной землей компьютером. Стандартный ЛПТ порт в некоторой литературе называетя Центроникс ИРПР – М.

!!!! ирпр – интерфейс родильной параллели ( М – модифецированная)

Инт ореентирован на передачу потока байт данных принтеру и прием сигналу состояний принтеру.

Перелача анных по протоколу с центроникс как показано на слайде

Передача днных начинается с проверки готовности принтера. В состоянии линии БИЗИ. Принтер примет данные только при его низком уровне. Строп данных в этом случае может быть коротким за несколько долей мс и порт формирует его не обращая внимания на сигнал БИЗИ. Во время стропа данные должны быть действительные. Подтвеждрением приема байта является сигнал ICK rjnjhsq dshf,fnsdftncz gjckt ghbtvf cnhj,f xtp определенное время. За это время принтер может выполнять какую нибудь операцию – например прогон бумаги. Импульс ICK является импульсом принтера на прием следующего байта. Если прерывание не используется то сигнал ICK игнорируется и сигнал парой сигналов строп и бизи. Свое состояние принтер может идти по линиям селект – по ним же можно определить включен ли принтер или есть ли бумага. Параллельный ЛПТ порт в разных компьютерах может работать в разных режимах:

Стандартный SPP;
Двунаправленный BD;

Наличие обратной связи о сообщении состояния и параметров принтера

Fast centronics;
ECP;
EPP.

Адаптер параллельного порта представляет собой набор регистров расположенных в пространстве ввода вывода. Регистр – относительно базового порта стандартными начениями которого являются:

378H;
3BCH;
278H.

Порт может использовать линию запроса прерывания RQ7 или RQ5. Порт имеет поддержку на уровне BIOS а именно поиск установленных портов во время post теста и сервисы печати int17H. Обеспечивает вывод символа по вопросу готовности без апартных прерываний. Инициализацию интерфейса и принтера а так же опрос состояния принтера. В раширенных режимах может использоватсья канал DMI прямой доступ к памяти. Современные системные платы имеют встроенный адаптер LPT порта. В настоящее время параллельный порт считается не перспективным и устройства для него почти не выпускаются.

Расширение параллельного порта

Параллельный порт определяется стандартом IEE1284 ринятый в 94 году. Стандарт определяет 5 режимов обмена данными. Согласно стандарту иеее1284 возможны следующие режимы обмена данными через параллельный порт:

Режим совместимости – однонаправленный по протоколу цинтроникс соответствует спп порту
Полубайтный режим – ввод байта в два цикла по 4 бита. Используется для приема линий состояния
Байтный режим – ввод байта целиком с использованием для приема линий данных. Этот режим работает только на портах, допускающих чтение выходных данных
EPP двунаправленный обмен данными – управляющее сигналы интерфейса генерируются обратно во время цикла обращения к порту. Эффективен при работе с устройствами внешней памяти и адаптерами локальной сети
ECP двунаправленный обмен данными с возможностью аппаратного сжатия данных по методу RLE и использование FIFO буферов и DMI. Управляющие сигналы интерфейса генерируются аппаратно. В персональных компьютерах типа РС режим совместимости полностью соответствует SPP порту и режимы задаются в BIOS setup.

При описании режимов обмена используются следующие понятия:

Хост – компьютер обладающий парал портом
ПУ – периф у-во подключенное к этому порту
Прямой канал – канал вывода данных от хоста в периферийное устройство
Обратный канал – канал ввода данных от перифирийного устройства в хост

Обычно ЛПТ порт используют для подключения принтера, он может быть использован так же для связи двух компьютеров по параллельному интерфейсу. Высокоскоростная связь между 2мя компами выполняется в режиме ECP. Адаптер ЛПТ порта содержит 3 8битных регистра расположенных по соседним адресам пространства ввода вывода начиная с порта base.

Регистр данных DR — данные записанные в этот регистр выводятся на выходные линии интерфейса, данные читанные с этого регистра в зависимости от схематохники адаптера соответствут записанным данным либо сигналам на тех же линиях
SR регистр состояния – 5битный порт ввода сигналов состояния принтера
Control register регистр управления –

запрос аппаратного прерывания RQ7 или 5 вырабатывается по отрицательнму сигналу канала на выходе 10 разъем интерфецйса. Для вывода одного байта требуется 4-5 операций ввода вывода с регистрами порта, то есть главным недостатком является маленькая скорость при большой загрузке процессора

Часто используемые режимы использования параллелього порта:

EPP — улучшенный параллельный порт, предназначен для повышения производительности обмена по параллельному порту, обеспечивает 4 цикла типов обмена — запись данных, чтение данных, запись адреса, чтение адреса. Адресные циклы используются для передачи адресной канальной и управляющей информации. Циклы обмена данными отличаются от адресных циклов применяемыми стробирующими сигналалми. Главной отличительной чертой режима EPP является выполнение внешней передачи во время одног процессорного цикла ввода вывода. Это позволяет достигать высоких скоростей обмена до 2х мегабайт в секунду. Механизм таймаутов компьютера принудительно завершает любой цикл обмена длящийся более 15 микросекунд. Использование регистра данных EPP позволяет осуществлять передачу блока данных с помощью одной инструкции. Важной чертой режима EPP является то что обращение процессора к периф у-ву осущ в реальном времени без буферизации. Драйвер способен отслеживать состояние и подавать команды в точно известные моменты времени. Циклы чтения и записи могут чередоваться в проивольном порядке или идти блоками. Такой тип обмена удобен для регистроориентированных перифирийных устройств или устройств, работающих в реальном времени и режим ECP – порт с расширенными возможностями. Был предложен и разработан HP совсестно с майкросовт. Как епп 2направленный обмен хоста с ПУ. Протокол ЕСР в обоих направлениях обеспечивает 2 типа цикла – циклы записи и чтения данных и комадные циклы записи и чтения данных. Командные – на два типа – передача канальных адресов и передача счетчика RLC. Протоколом есп смотрится свойство протокола иеее 1284 не заданное правилами.

Компрессия данными хост адаптером по методу РЛЕ
Буферизация фифо для прямого канала
Дми и прямой вывод

Компрессия в реальном времени по медоду рле позволяет достичь высокого метода сдачи котор длинные строки повторяющихся байт. Канальная адресация есп применяется в адресации многих у-в входящих в одно единственное.

Стандарт иеее 1284 определяет физические характеристики приемников и передатчиков сигналов которые по уровням совместимы с ttl. Стандарт определяет 2 уровня интерфейсной совместимости:

1 уровень определен для устройств медленных но использующих смену передачи данных

2 уровень в расшир режимах с высокими скоростями и длинными кабелями. Стандарт иеее 1284 определяет 3 типа разьемов – типа а дб25, тип б центроникс 36 – используются в традиционных кабелях подкючения принтера. Тип с – малогабаритный 36 контактный разьем. Традиционные интерфейсные кабели имеют от 18 до 25 проводов. Эти проводники как перевиты так и нет. К экранированию жестких треб не применяетс.я Стандарт 1284 регламентирует свойство кабелей для параллельного порта:

Все сигнальные линии должны быть..
Каждая пара должна иметь импиданс 62 +- 5 ом от 4 до 16 мегагерц
Уровень перекрестных помех между парами не должен превышать 10%
Кабель должен иметь экран, покрывающий не менее 85% внешней повепхности причем на конца кабеля ондолжен быть окольцован и соединен с контактом разьема. Кабели удовлетвор эитм требованям – маркируются иеее1289-1994 могут длину иметь более 10 метров.

Большинство современных ПУ подключаемых к ЛПТ порту поддерж 1284 и функцию plug and play. Компам достаточно иметь контроллер интерфейса поддерживающ стандарт 1284. Если у-ва поддерживают плаг то по протоколу 1284 способно определиться с портом с возможностями режима обмена. Для работы плаг у-во золжно сообщить ОС все сведения о себе – индикаторы производителя, модели и набор поддерж команд. В соответствии с принятой инфой ОС может выполнять действия по ПО и драйверов. Lpt порт может для принтером компов сканеров, внешних накопителей. Конигурирование портов через биоз сетам и раздел на 2 этапа. – предварит и текущ – прикладным или системным ПО. Опертивное переключение возможно в режимах разрешенных при конфигурировании. Этим обеспечивается возможность согласования оборудования ПО и блокирования ложных переключений вызванных некорректными действиями программы. Режимы доступные при конфигурировании работы порта:

SPP стагдартный однонаправленный программноуправляемый обмен
PS2 BD отличается от SPP возможностью обратной связи о состоянии принтеров
FAST Centronics аппаратное формирование центроникс фифо буфера и дми канала
Режим EPP
ECP + EPP
Выбор режима EPP ECP или FC не приводит к быстродействию а только дает возможность драйверу и периф уву установить оптимальный реим функционирования.

Кроме всего прочего при конфигурировании устанавливается разрешение использоваия канала DMI. Работа с параллельным портом на низком уровне применяется при решении различного круга задач по обмену инфы с нестандартными увами. Прямая работа в контроллерах позволяет реализовать любой протокол обмена с увом и использовать линии порта по своему усмотрению.

LPT-port: особенности и принципы работы

Еще на заре появления первых компьютеров перед создателями стояла задача возможности подключения к ним разнообразных устройств. Особенно это стало актуальным тогда, когда компьютеры перестали занимать целые комнаты, а начали помещаться на столе, то есть стали персональными. Ведь компьютер – это не только средство для выполнения вычислений, но и устройство, пользователь которого может выполнять множество различных функций: распечатать текст или фотографии, управлять различными устройствами, воспроизводить фильмы и музыку, связаться с другими пользователями со всех уголков мира с помощью компьютерной сети. Все это становится возможным при подключении к компьютеру внешних устройств, которые называют общим словом периферия, с помощью специальных унифицированных разъемов, называемых портами.

Порты персонального компьютера

Порты персонального компьютера (иначе их еще называют интерфейсы) — это специальные устройства, расположенные на материнской плате компьютера, либо дополнительные платы, подключаемые к ней, которые предназначены для передачи данных между компьютером и внешними устройствами (принтером, мышкой, монитором, веб-камерой и т. п.). Все порты условно можно разделить на 2 большие группы:

Внутренние – для подключения устройств внутри ПК (жесткие диски, видеокарты, платы расширения).
Внешние – для подключения внешней периферии (сканера, монитора, клавиатуры, фотоаппарата, флешки).

В данной статье мы рассмотрим один из видов внешнего порта, а именно LPT-port, его принцип работы, подключаемые устройства и современное применение.

Появление LPT-порта

Изначально LPT-port (его еще называют параллельный порт) разрабатывался только для подключения к ПК принтеров, это отражено даже в его названии – Line Printer Terminal, построчный принтерный терминал. Но в дальнейшем этот интерфейс стал применяться и для подключения других устройств: сканеров, дисководов и даже компьютеров между собой.

LPT-port был разработан компанией Centronics, занимавшейся в 70-х годах прошлого века производством матричных принтеров. Но уже через 10 лет его стала использовать фирма IBM для подключения своих скоростных устройств. Дело дошло до того, что было несколько вариантов данного интерфейса от разных производителей периферии.

В первоначальной версии этот порт был однонаправленным, то есть мог передавать данные только в одном направлении: от компьютера к периферийному устройству. Но это ограничение вскоре перестало устраивать пользователей, так как на рынок массово начали выходить устройства с возможностью передачи данных в обоих направлениях. Для этого различные производители предлагали свои усовершенствования – двунаправленный, ECP, EPP и другие. Пока в 1994 году не был принят международный стандарт IEEE 1284.

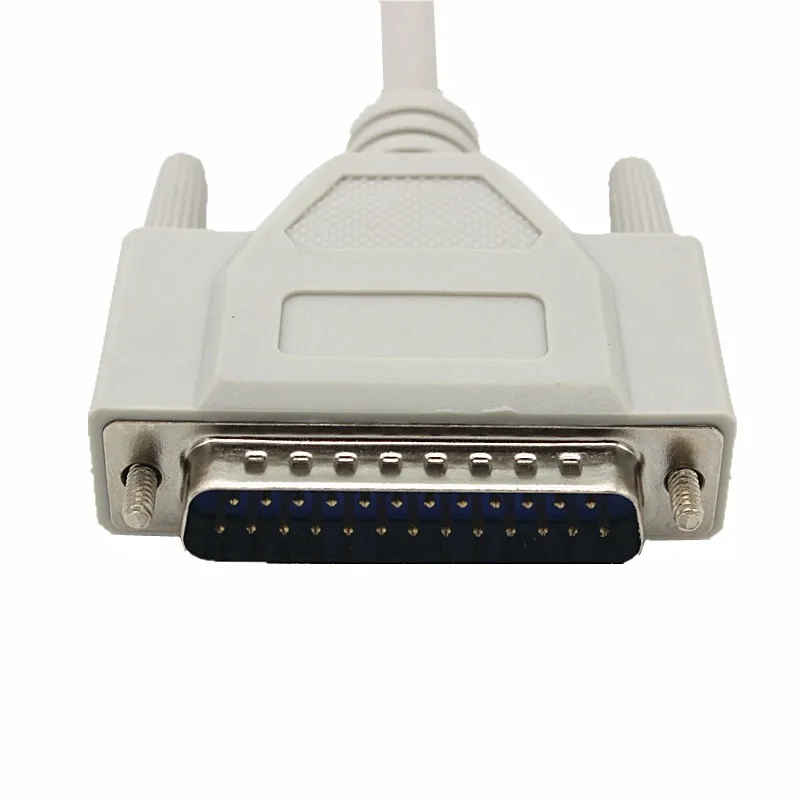

Схема LPT-порта

LPT-порт называется параллельным потому, что передача данных с помощью него осуществляется по нескольким проводникам одновременно, то есть параллельно. Этот интерфейс имеет 8-битную шину для передачи данных, 5-битную шину передачи сигналов и 4-битную шину передачи состояния.

Ниже представлена схема контактов LPT-порта.

Принцип работы LPT-порта

В простейшей конфигурации, чтобы реализовать принцип работы параллельного интерфейса, хватило бы только одиннадцати проводов, а именно: 1 провод на корпус (масса), 2 провода подтверждения и 8 проводов передачи данных. Но, по общепринятому стандарту IEEE 1284, каждый из восьми проводов передачи (2-9) данных имеет отдельное заземление.

Во время передачи данных оба устройства должны сообщать друг другу сведения о своем состоянии. Это реализуется с помощью контактов 18 и 35, на которые подается напряжение 0 В либо 5 В.

По проводнику 1 передается особый сигнал STROBE, сообщающий, что компьютер установил байт данных на линии и принтер может начинать печать.

По контакту 11 передается компьютеру сигнал BUSY, сообщающий, что устройство выполняет действие (занято), обрабатывая ту информацию, что находится в буфере.

По контактам 12-14 передаются сигналы, сообщающие контрольные сигналы о состоянии принтера и конфликтах в его оборудовании.

По проводнику 12 на ПК передается информация о том, что в принтере нет бумаги. Компьютер реагирует на это передачей сигналов по линиям SELECT и ERROR и останавливает печать.

По проводнику 13 на компьютер передается информация о состоянии принтера — включен и готов или выключен и не готов.

По контакту 14 принтеру передается сигнал об автоматическом переводе строки.

По контакту 31 (16) передается сигнал о переводе принтера в начальное состояние и очищается буфер данных, т. е. все данные стираются из памяти принтера.

По контакту 32 (15) передаются все сигналы об ошибках во время передачи данных. Сигналы, передаваемые по этой линии, влияют на все остальные контакты и могут остановить печать. Например, часто возникающая ошибка принтера – Time Out, возникающая, когда принтер занят однотипной работой с данными и не может передать на ПК через сигнал BUSY, что он не готов к получению новых данных. Через некоторое время по линии ERROR на компьютер передается ошибка Time Out и новые данные не передаются. Иначе, при отсутствии сигнала ERROR, происходила бы дальнейшая передача данных, что привело бы к зависанию всей системы.

По контакту 36 (17) передается информация о готовности принтера к работе, например после устранения ошибки.

Режимы работы LPT-порта

Существует несколько режимов работы LPT-порта, которые позволяет использовать стандарт IEEE 1284:

SPP (Standard Parallel Port) — представляет собой однонаправленный порт, который отлично совмещается в работе с интерфейсом Centronics.
NibbleMode — использование этого порта является возможностью организации двунаправленного обмена данными в режиме SPP, при помощи использования управляющих линий (4 бит) для передачи данных от периферийного устройства к контроллеру.
Byte Mode— режим для двустороннего обмена данными, который используется довольно редко. Его применяли в некоторых старых контроллерах до принятия стандарта IEEE 1284.
EPP (Enhanced Parallel Port) — над разработкой этого порта работали сразу несколько известных компаний: Intel, Xircom и Zenith Data Systems. По своей работе это двунаправленный порт, который передает данные со скоростью до 2 Мбайт/сек.
ЕСР (Extended Capabilities Port) — этот вариант порта появился в результате работы двух компаний: HP и Microsoft. У него появились уже дополнительные возможности, например, возможность аппаратного сжатия данных, присутствие буфера и способность работать в режиме DMA. Также поддерживает работу двунаправленного обмена данными (симметричного), скорость которого может быть до 2,5 Мбайт/с.

Настройка LPT-порта

Настройка LPT-порта происходит в два этапа: предварительная настройка аппаратных средств порта и текущее переключение режимов порта прикладным ПО.

Способ и возможности настройки LPT-порта зависят от его местоположения и вида исполнения. Порты, расположенные на картах расширения, обычно конфигурируются через перемычки на самих платах, а порты, размещенные напрямую на материнской плате компьютера, — через настройки BIOS.

Выборы режимов напрямую или через BIOS сами по себе не приводят к повышению скорости обмена данными между ПК и периферией, а служат для возможности выбора драйвером оптимального режима работы. Но драйверы современных устройств сами автоматически выставляют наиболее эффективные режимы работы параллельного порта, поэтому ручная настройка в большинстве случаев уже не требуется.

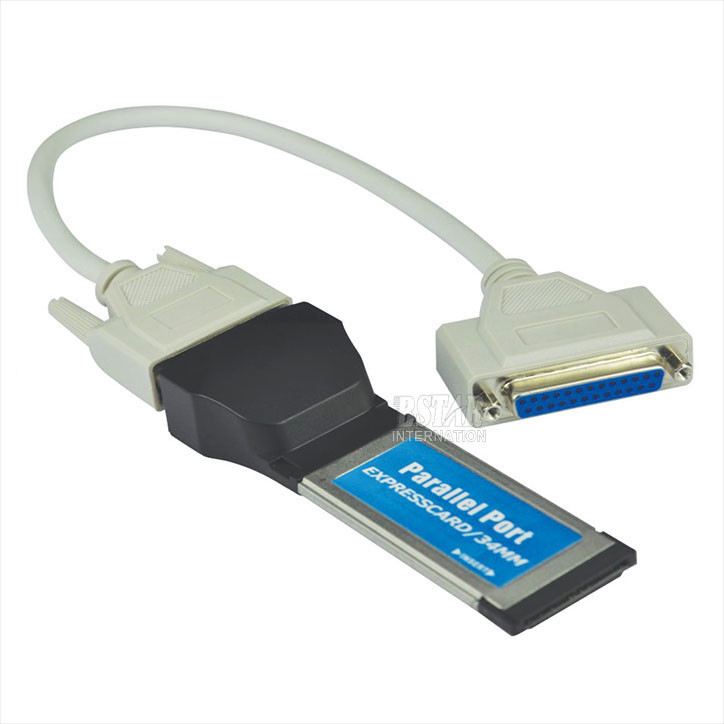

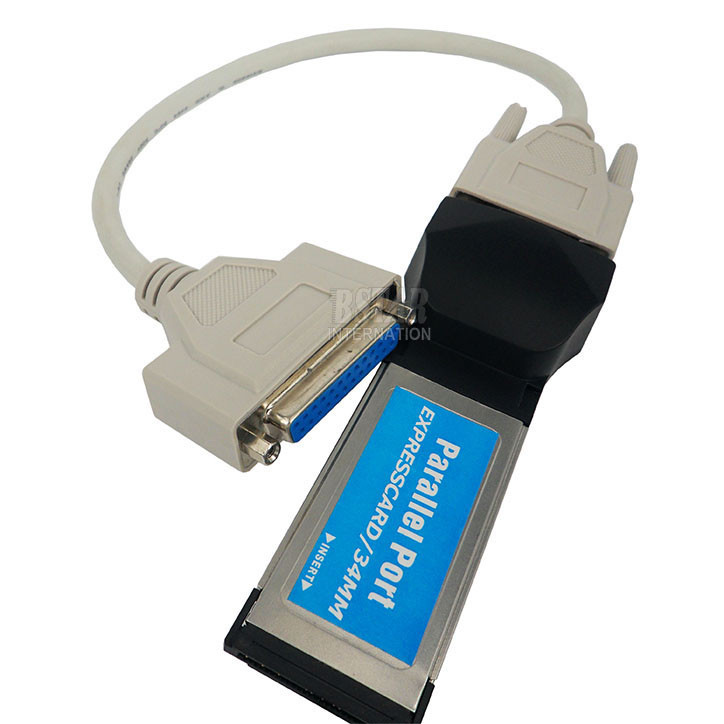

Виды реализаций LPT-порта

Раньше большинство производителей материнских плат размещали контроллеры LPT-port на своей продукции либо на задней панели платы. Был еще один вариант расположения. В некоторых случаях было удобно помещать контроллер на самой плате — коннекторе для подключения внешней LPT-port планки. Но с момента появления более скоростных интерфейсов для передачи данных материнских плат с распаянными LPT-портами становилось все меньше и меньше. Сейчас даже не у каждого производителя в ассортименте выпускаемой продукции имеются такие платы. И тогда на помощь приходят карты расширения, подключаемые к более современным интерфейсам:

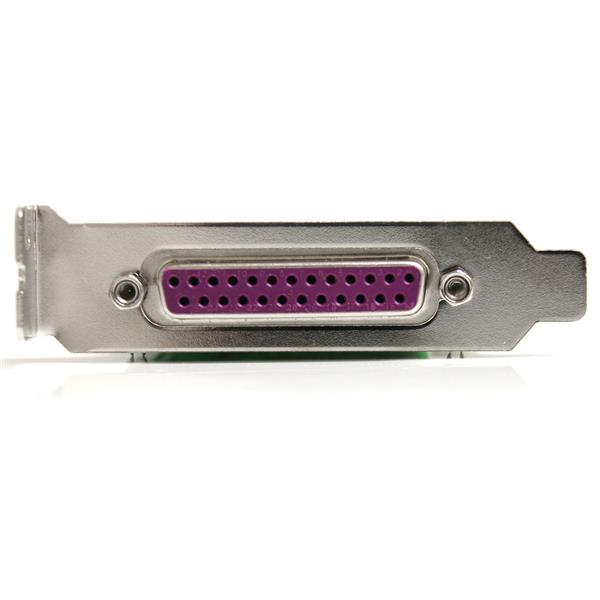

PCI – LPT-port. Переходник между LPT-портом и более современным разъемом PCI.
PCI2 — LPT-port (PCI-Ex. 2.0). Переходник между LPT-портом и разъемом PCI-Ex.2.0
USB – LPT-port. Переходник между LTP-портом и современной версией широко используемого USB-разъема.

Современное применение LPT-порта

Из-за способности параллельной передачи данных такого порта, в 70-х — 80-х годах он зарекомендовал себя одним из самых быстроработающих интерфейсов компьютера. Поэтому он использовался даже для соединения 2-х компьютеров между собой. Но эта же особенность накладывает и ограничение на максимальную длину кабеля из-за возникающих помех в соседних проводниках. Длина не может превышать 5 м, иначе искажения сигналов превышают допустимые для корректного распознавания данных.

C появлением более скоростных интерфейсов актуальность LPT-порта сошла на нет. Второе дыхание ему придали радиолюбители, которые используют его для управления собранными схемами (освещение в доме, светомузыка и другие устройства).

Как проверить lpt порт на работоспособность

Программный тестер LPT порта — Мерилин

Автор: Systemer
Опубликовано 26.03.2014
Создано при помощи КотоРед.

Дернул меня черт однажды заняться изваянием собственного программатора ПЗУ. Поскольку это не самая используемая вещь в моей лаборатории, решил его делать на LPT порт.

И после процессов составления схемы и собственно сборки, встал вопрос отладки. И хоть был у меня простой пробник (на обычных светодиодах) для LPT порта, но встал вопрос как его и программатор вставить в порт одновременно. Городить какие то огороды из самопальных развилок не хотелось. Вот и пришел к заключению, что нужен софтверный пробник.

Кроме того, такой пробник позволяет эмулировать любые сигналы от компьютера, что тоже не безинтересно. Вот все выше сказанное и сподвигло меня написать эту программку.

Почему Мэрилин? – Да она всем нравится.

Можно было написать программу, которая напрямую обращается к порту но, зачем изобретать велосипед. Быстро нашелся свободно распространяемый драйвер LPT порта – inpout32.dll пройдя по ссылке, вы найдете всю описуху, поэтому на этом не будем зацикливаться.

Пробный образец был выполнен за час, в Excel на VBA, и вполне себе работал. Но мне хотелось сразу всё доделать до конца, чтобы «забыть» этот вопрос, и я пересел за Delphi… Три дня как с куста ;(

Не простая, а очень простая. Реестр не требуется. Распаковываем архив, получаем три файла:

Inpout32.dll – драйвер LPT порта. Он может находится, как в папке с программой так и в системной, для WinXP это system32.
Исполняемый файл – собственно сама программа.
И файл хелпа.

Инсталляция закончена. Можно ещё для удобства создать shortcut/ярлык для Programmator.exe и поместить его, например на рабочий стол.

Работа с программой

После запуска программы вы получите вот такое вот окно:

Программа после запуска «обнуляет» порты, что равносильно нажатию кнопки «Сброс». Пойдем снизу вверх:

Строка состояния

В стоке состояния отображается слева, состояние самой программы, а справа состояние драйвера LPT порта. Здесь могут быть различные сообщения, поэтому не забывайте обращать на нее внимание.

Кнопка «Сброс»

Она загружает в порты «Data» и «Control» ноль, тем самым их полностью деактивируя

Кнопка «Читать порты»

Как понятно из названия – считывает, заполняет индикатор и поля ввода полученной информацией. Тут надо заметить, что это касается портов только «Data» и «Control», порт «Status» является доступным только для чтения и работает в автономном режиме постоянного опроса с периодичностью примерно 41 msec, что составляет примерно 24 раза в секунду. И вряд ли стоит увеличивать это значение ввиду с инерционностью человеческого зрения, и ввиду технических задержек LCD дисплеев.

Кнопка «?»

Собственно хелп, он и в Африке хелп.

Кнопка «Закрыть»

Осуществляет выход из программы. Программа после выхода не обнуляет предустановленные данные на LPT, это сделано намеренно, чтоб в случае надобности Ваши установки остались после остановки программы.

Если же такого не нужно, ничто не мешает перед выходом нажать кнопку «Сброс».

Ручная установка портов

Нижнее окно ввода всегда не активно это связано с тем, что « Status » порт предназначен, как сказано было выше, только для чтения. Но в случае появления сигналов от внешнего устройства, они незамедлительно будут показаны, вне зависимости от пользователя, в виде десятичной цифры от 0 до 31.

Порты « Data »и « Control » всегда доступны для ввода и устанавливают выходные уровни незамедлительно, по мере ввода числа. Поэтому отсутствует подтверждающая кнопка. В случае ошибочного ввода, поле отменяет ввод и устанавливает «0» как в поле, так и на линиях порта. В поля всегда вписываются десятичные числа с учетом максимальных значений см.рисунок (в скобках).

Индикатор

Индикатор всегда показывает состояние линий портов, т. е. лог.0 (черный цвет) или лог.1 (другой цвет), по аналогии со светодиодами.

Щелчок мышью на индикаторе включает его или выключает, соответственно изменяются состояния линий порта и окон ввода к ним. В такой активности не принимает участие « Status » порт по выше перечисленным причинам.

Если возникают вопросы их можно задать через мой сайт, в программе, кликнув мышкой на Мерилин. Архив с программой по ссылке ниже.

Бесплатная техническая библиотека:
▪ Все статьи А-Я
▪ Энциклопедия радиоэлектроники и электротехники
▪ Новости науки и техники
▪ Журналы, книги, сборники
▪ Архив статей и поиск
▪ Схемы, сервис-мануалы
▪ Электронные справочники
▪ Инструкции по эксплуатации
▪ Голосования
▪ Ваши истории из жизни
▪ На досуге
▪ Случайные статьи
▪ Отзывы о сайте

Справочник:
▪ Большая энциклопедия для детей и взрослых
▪ Биографии великих ученых
▪ Важнейшие научные открытия
▪ Детская научная лаборатория
▪ Должностные инструкции
▪ Домашняя мастерская
▪ Жизнь замечательных физиков
▪ Заводские технологии на дому
▪ Загадки, ребусы, вопросы с подвохом
▪ Инструменты и механизмы для сельского хозяйства
▪ Искусство аудио
▪ Искусство видео
▪ История техники, технологии, предметов вокруг нас
▪ И тут появился изобретатель (ТРИЗ)
▪ Конспекты лекций, шпаргалки
▪ Крылатые слова, фразеологизмы
▪ Личный транспорт: наземный, водный, воздушный
▪ Любителям путешествовать — советы туристу
▪ Моделирование
▪ Нормативная документация по охране труда
▪ Опыты по физике
▪ Опыты по химии
▪ Основы безопасной жизнедеятельности (ОБЖД)
▪ Основы первой медицинской помощи (ОПМП)
▪ Охрана труда
▪ Радиоэлектроника и электротехника
▪ Строителю, домашнему мастеру
▪ Типовые инструкции по охране труда (ТОИ)
▪ Чудеса природы
▪ Шпионские штучки
▪ Электрик в доме
▪ Эффектные фокусы и их разгадки

Техническая документация:
▪ Схемы и сервис-мануалы
▪ Книги, журналы, сборники
▪ Справочники
▪ Параметры радиодеталей
▪ Прошивки
▪ Инструкции по эксплуатации
▪ Энциклопедия радиоэлектроники и электротехники

Бесплатный архив статей
(150000 статей в Архиве)

Алфавитный указатель статей в книгах и журналах

Бонусы:
▪ Ваши истории
▪ Загадки для взрослых и детей
▪ Знаете ли Вы, что.
▪ Зрительные иллюзии
▪ Веселые задачки
▪ Каталог Вивасан
▪ Палиндромы
▪ Сборка кубика Рубика
▪ Форумы
▪ Карта сайта

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине

Предлагаемая программа позволяет пользователю установить нужный логический уровень сигнала на любом выходе принтерного порта компьютера и узнать состояние любого входа этого порта. Она облегчит налаживание подключаемых к порту устройств.

Радиолюбители конструируют устройства, работающие совместно с компьютером и подключаемые к нему по интерфейсам COM, LPT, реже — PCI, ISA, USB и др. Примеров множество [1-5]. Это программаторы, эмуляторы, аналого-цифровые и цифро-аналоговые преобразователи и другое. Хотя за счет широких возможностей компьютера такие устройства значительно проще работающих автономно, но все же они после изготовления нуждаются в проверке и налаживании.

Тестировать подключаемое к компьютеру устройство с помощью его рабочей программы далеко не лучший вариант. Обычно в ней не предусмотрены функции вывода на экран значений сигналов на входных линиях интерфейса и их ручное изменение на выходных. В редких случаях к прибору (например, [4]) прилагают специальную тестовую программу, служащую для проверки прохождения сигналов по его цепям. Но для проверки других аппаратных средств такая программа, как правило, не годится.

В результате собранное устройство приходится проверять вообще без компьютера, подавая на интерфейсный разъем сигналы, имитирующие работу ПК, что тоже нельзя назвать удобным.

Для налаживания устройств, подключаемых к порту СОМ компьютера, можно использовать программу ТСОМ, дающую возможность управлять отдельно каждым выходным сигналом порта и наблюдать за уровнями всех входных. Описание этой программы в [6] навело автора на мысль создать подобную для параллельного порта.

Так появилась программа LPTtest, способная контролировать все сигналы порта LPT. Программа протестирована под Windows 98 и Windows ХР, противопоказаний к работе в прочих версиях Windows нет.

Программа получает доступ к регистрам порта через программный драйвер LPTwdmlO [7]. При работе под Windows 9х/Ме потребуется установить этот драйвер вручную: запустить Мастер установки оборудования из Панели управления, выбрать в появившемся списке Другие устройства и указать папку, в которой находятся файлы Iptwdmio.sys и Iptwdmio.inf. По завершении установки необходимо перезагрузить компьютер.

А теперь — цитата из [7]: «При работе на ОС Windows 2000/ХР также возможна установка вручную аналогичным способом. Но в отличие от Windows 98/Ме при установке перезагрузка точно не потребуется, драйвер стартует сразу. Кроме того, у ручной инсталляции есть одно преимущество: если клиентская программа была запущена от имени пользователя, не обладающего правами администратора, она все равно сможет работать с портами через драйвер».

И еще одна цитата: «Автоматическая установка выполняется при создании объекта для работы с драйвером в программе пользователя в том случае, если программа работает на платформе семейства NT, т. е. Windows NT4/2000/XP и драйвер не были ранее установлены вручную. При этом со стороны пользователя не требуется каких-либо дополнительных действий. Но если программа стартует от имени пользователя, не обладающего административными полномочиями, автоматическая установка не произойдет и программа не сможет управлять портами».

Перед запуском программы LPTtest не забудьте скопировать файл Iptwdmio.sys в ту же папку, где находится файл LPTtest.exe. В ней же должны находиться файлы LPTpins.jpg (расположение гнезд розетки DB-25F) и LPThelp.mhtml (справка по интерфейсу LPT).

Окно программы LPTtest показано на рис. 1. В нем отображено состояние пяти входных, четырех выходных линий порта и восьми линий его шины данных. Надписями Low (низкий) или High (высокий) справа от каждой кнопки, изменяющей состояние выходной линии, и справа от каждого названия входной линии показан текущий логический уровень сигнала на соответствующем контакте разъема.

При запуске программа LPTtest устанавливает на всех выходах низкий уровень. Выведенное в строке состояния текущее значение кода в регистре данных порта (DR) в десятичной и шестнадцатиричной системах счисления программа обновляет с частотой 100 Гц.

Если подвести к любой кнопке или к названию входной линии указатель мыши, всплывает подсказка с номером этого контакта в стандартном для LPT-порта разъеме DB-25F.

Чтобы увидеть изображение разъема, аналогичное показанному на рис. 2, достаточно выбрать в меню Помощь пункт Цоколевка разъема. Пункт Интерфейс LPT. того же меню выведет на экран содержимое файла помощи. Меню Выбрать порт предлагает в данной версии программы два варианта: LPT1 (базовый адрес 378h) и LPT2 (базовый адрес 278h).

Номер выбранного порта будет записан в файл Config.txt и прочитан из него при следующем запуске программы. Если такой файл не существует, программа создаст его в своей папке, выбрав по умолчанию порт LPT1.

Зависимые кнопки Выходы и Входы изменяют состояние пятого разряда регистра управления портом (CR), переводя этим шину данных в режим вывода (установлен по умолчанию) или ввода. Шина способна работать на ввод в большинстве современных компьютеров, адаптеры параллельного интерфейса устаревших моделей такой возможности не дают.

Когда шина данных настроена на ввод, ее линии соединены через предусмотренные в контроллере порта резисторы с источником напряжения +5 В. Поэтому логический уровень на линиях, к которым не подключены внешние цепи, воспринимается как высокий.

При переключении шины данных с ввода на вывод программа автоматически заносит нулевое значение в регистр DR, в результате чего на всех линиях шины будет установлен низкий уровень. Такую же операцию программа выполняет при смене порта, при запуске и при завершении работы.

Балахтарь А. Программатор с питанием от LPT-порта для КР1878ВЕ1. — Радио, 2004, № 1, с. 29, 30.
Голубков А. Программатор МК ATMEL серии AT89. — Радио, 2003, № 9, с. 24, 25.
Михеев В. Карта параллельного порта для ПК. — Радио, 2002, № 3, с. 19, 20.
Рюмик С. «Параллельный» программатор для AT89. — Радио, 2004, № 2, с. 28- 31.
Хабаров А. Двухканальная осциллографическая приставка к ПК. — Радио, 2003, № 4, с. 23-25.
Долгий А. Как проверить PonyProg. — Радио, 2003, № 5, с. 25, 26.
Проект LPTwdmlO. — progrex.narod.ru/lptwdmio.html.

Смотрите другие статьи раздела Микроконтроллеры.

Читайте и пишите полезные комментарии к этой статье.

Рекомендуем скачать в нашей Бесплатной технической библиотеке:

Оставьте свой комментарий к этой статье:

Комментарии к статье:

Тракторист
Почему на сервере журнала радио на который ссылаются авторы нет той информации о которой идет речь в статье «ПрограммаLPTtect. «?

Лет 10-15 назад параллельный порт был довольно востребованным интерфейсом для связи между устройствами. Сегодня производители различных устройств отдают предпочтение последовательным интерфейсам. Тем не менее, и сегодня LPT порт всё ещё можно встретить. А некоторые разработчики ещё пишут под него программы (или поддерживают написанные во времена расцвета параллельных интерфейсов). Но в компьютерах сейчас LPT порт – достаточно большая редкость. Существуют, конечно, платы расширения для компьютера, которые реализуют интерфейс LPT. Они в основном представляют собой платы на шине PCI. К сожалению, далеко не весь софт, который был написан для интегрированных в материнскую плату LPT портов, будет работать с LPT-PCI-платами.

Предлагается решение этой проблемы: программный класс, написанный под .NET, и динамическую библиотеку, которая работает с LPT. Данная реализация проверена на 32- и 64-разрядных Windows XP, Windows 7, 8 и 10 как со встроенными LPT портами, так и реализованными в виде плат расширения на шине PCI или PCI-Express. Скачать драйвер для LPT порта можно по ссылке внизу после статьи.

1

Установка драйвера для работы с LPT портом

В приложенном архиве находятся две папки – для 32-разрядной и для 64-разрядной версий Windows. В одной из папок лежит файл InstallDriver.exe. Сначала запустите этот файл, он установит динамические библиотеки в систему. После этого компьютер следует перезагрузить.

Чтобы использовать предлагаемый драйвер, файлы inpout32.dll и inpoutx64.dll должны располагаться в одной директории с исполняемым файлом вашей программы.

2

Программный класс использования библиотек работы с LPT портом

Мной был написан класс для .NET, который использует динамические библиотеки inpout32.dll и inpoutx64.dll и позволяет считывать из параллельного порта и записывать в его регистры данные.

Упомянутые библиотеки написаны не мной. Я предлагаю удобный класс-оболочку, упрощающий работу с данными библиотеками. Кроме того, автор библиотек в файле readme.txt сообщает, что его драйвер не поддерживает PCI устройства. Мне удалось его запустить для работы как с интегрированным параллельным портом, так и LPT портом, реализованном в виде платы расширения на шине PCI-Express. Причём порт отлично работает и на современной Windows10 x64, и на более старых системах.

Вот код класса LPT на языке VB. NET:

Код класса LPT на языке VB.NET (разворачивается)

Код класса LPT на языке C#:

Код класса LPT на языке C# (разворачивается)

3

Применение класса .NET для работы с LPT портом

Если мы посмотрим на список экспортируемых функций библиотеки inpout32.dll с помощью замечательного инструмента DLL Export Viewer от NirSoft, то увидим следующую картину:

Список экспортируемых функций библиотеки inpout32.dll

Это список функций, которые мы можем использовать. Фактически все они используются в классе LPT, но реализация скрыта, и из публичных методов пользователю доступны только два метода и одно свойство (они рассматриваются чуть далее).

При инстанцировании класс сам определит, библиотеку какой разрядности ему использовать – inpout32.dll или inpoutx64.dll. Поэтому от пользователя не требуется никаких действий по инициализации или определения разрядности используемой dll. Вы можете сразу записывать или читать из LPT порта. Одно «Но»: если драйвер не установлен, обращение к любому из методов динамической библиотеки вызовет исключение, поэтому рекомендую использовать блоки Try…Catch для перехвата и обработки исключений.

Несколько примеров использования класса LPT.

Для определения, используется ли 64-разрядная версия драйвера (inpoutx64.dll при True) или 32-разрядная (inpout32.dll при False) (на самом деле, это знать не обязательно, класс использует именно ту библиотеку, которая нужна, но вдруг вам для чего-то понадобится это узнать из своей программы):

Для записи числа «123» в регистр контроля LPT порта вызовите из своего класса:

Для чтения одного байта из регистра данных LPT порта и чтения регистра статуса:

Здесь currentPort – адрес LPT порта. Причём, если у вас интегрированный LPT порт, то его адрес будет, скорее всего, 378h. А если у вас LPT порт на плате расширения, то адрес будет другой, например, D100h или C100h.

Чтобы узнать адрес LPT порта, зайдите в диспетчер устройств Windows, найдите раздел Порты COM и LPT, выберите используемый параллельный порт, и в окне свойств (щёлкнув по нему правой кнопкой мыши) посмотрите, какие ресурсы использует выбранный порт (необходимо брать первое значение из диапазона).

Ресурсы, используемые LPT портом, в диспетчере устройств Windows

Например, в данном случае необходимо использовать номер порта C100.

Скачать вложения:

Скачать драйвер для LPT порта (3746 Скачиваний)

Последнее от aave

Другие материалы в этой категории:

8 комментарии

Вы не подскажете,что дальше делать? Я скачал visual C , скопировал ваш код для С# и вставил. но при отладке выдает ошибки. Например такое: Ошибка 1 Элемент «ProjectData» не существует в текущем контексте. C:UsersРоманAppDataLocalTemporary ProjectsConsoleApplication1Program.cs 71 17 ConsoleApplication1
Я ни бум-бум. Но мне нужно изменить аддресацию для Pci-LPT платы St-lab i400 Parallel Port. Там значения нестандартные прописались D090-D097. Что делать? Хотелось бы иметь возможность активировать этот код

Роман, а что значит скачал «Visual C»? Дело в том, что нужна подходящая среда разработки (IDE), например, Visual Studio или Visual Studio Code. Какую вы используете? Конкретно по ошибке «Элемент «ProjectData» не существует в текущем контексте» я вам не подскажу. Скорее всего дело в настройках проекта, это уж смотрите сами. Попросите кого-то более опытного помочь настроить IDE. Код рабочий, 100%. Мне по работе приходится иметь дело со старым оборудованием, и я успешно использую его. Только я использую VB.NET, а код на C# получил путём декомпиляции готовой сборки. Попробуйте использовать код на VB.NET. Он к тому же проще для понимания новичкам.

Привет! Я понял, что я не то что-то делаю. Я попробую то что вы советуете — среду vb.net. Мне только главное знать,поможет ли это мне запустить старый лпт сканер 98 года: canoscan fb320p. Так как сканер отказывает работать с нестандартными адресами порта. Пока что единственный способ каким мне удалось решить эту проблему, это установка vmware player — добавление виртуального lpt, которому автоматом присваиваются правильные адреса и сканер тут же реагирует и начинает работать. Только есть в этом одна проблема: очень медленно! Минут 20-30 занимает сканирование 300 точек. Хотелось бы как-то решить эту проблему без vmware, но вот думаю, поможет ли этот код, так как я в описании функций не вижу там инструкций для смены аддресации.

Мне кажется, что для решения вашей задачи со сканером это решение не подходит, и запустить старый сканер не получится. Потому что придётся самому переписывать софт для сканирования. Ваша задача должна решаться как-то на уровне драйвера порта или той программы, которая используется для сканирования. Может быть, есть обновлённые драйверы для сканера с возможностью указывать адрес порта. А может проще найти старый комп, где на материнке присутствует LPT. Кстати, Asus до сих пор выпускает материнские платы с LPT под более-менее современные процессоры, например, модель H81M-C.

Спасибо тебе, добрый человек. Установка этого драйвера и замена inpout32.dll в директории исполняемой программы, помогли запустить софт, который ранее работал только на Win XP из под Win 10×64

Василий, рад, что помог!

В программировании я не разбираюсь. Есть такая проблема: для прошивки контроллеров AVR раньше использовал программатор AVReal. Он быстро и качественно работает. Покупая новый компьютер я специально искал материнку с LPT портом. Однако в Win10-64бит старые драйвера ввода-вывода не работают и они должны иметь цифровую подпись. Соответственно получаю сообщение об ошибке при использовании программатора. У меня вопрос: можно ли с Вашим драйвером LPT порта решить эту проблему? Какие шаги по установке и использованию я должен выполнить? Если не сложно, скиньте ответ на мою почту

LPT-контроллер в Украине. Цены на LPT-контроллер на Prom.

Контроллер PCI — LPT параллельный порт DB25 IEEE DL

Доставка по Украине

664.62 грн

332.31 грн

Купить

Интернет-магазин Delery

Контроллер PCI — LPT параллельный порт DB25 IEEE SP

Доставка по Украине

692.60 грн

346.30 грн

Купить

Shoppes

Контроллер PCI — LPT параллельный порт DB25 IEEE GB

Доставка по Украине

694.94 грн

347.47 грн

Купить

Global — магазин хороших покупок!

Контроллер PCI-E COM(RS232)/LPT Atcom (16082)

На складе

Доставка по Украине

938 грн

Купить

«Farmax» Інтернет-магазин комп’ютерної та побутової техніки

Контроллер PCI IEEE1284 DB25 LPT параллельный порт принтера

На складе

Доставка по Украине

170 грн

Купить

ФОП Носуль С. А.

Контроллер PCI — LPT параллельный порт DB25 IEEE, 101973

На складе в г. Ровно

Доставка по Украине

250 грн

Купить

Интернет магазин » Горячий Стиль «

Voltronic Контроллер PCI-E=>2xRS232(9Pin)+ LPT(25Pin), TX382A, BOX

На складе

Доставка по Украине

580 грн

Купить

F. ua, тот самый магазин

Контроллер PCI-E — LPT, SUNIX SUN2212 (PAR6408AL)

Доставка из г. Львов

150 грн

Купить

Магазин комп’ютерної техніки

Контроллер PCI-Е — LPT(25Pin), TX382B

Доставка из г. Александрия

594 грн

Купить

StereoTV

Контроллер PCI — LPT(25Pin), TX382B

Доставка по Украине

376 грн

Купить

StereoTV

Контроллер PCI-Е — RS232(9Pin)+LPT(25Pin), TX382A

Доставка по Украине

594 грн

Купить

StereoTV

Контролер Gembird PCI-Express для COM-порту і LPT-порту, низько профільна планка в комплекті

На складе

Доставка по Украине

497 грн

Купить

«Farmax» Інтернет-магазин комп’ютерної та побутової техніки

PCI LPT контроллер, адаптер PCI на LPT 25 pin (DB-25) IEEE

На складе в г. Ровно

Доставка по Украине

250 грн

Купить

Double-Shop

Контроллер PCI — LPT параллельный порт DB25 IEEE

На складе

Доставка по Украине

516 грн

258 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Контроллер PCI — LPT параллельный порт DB25 IEEE

На складе

Доставка по Украине

250 грн

Купить

Techland

Смотрите также

Контроллер Atcom (7805) PCI Serial 2-port (RS232) + 1-LPT (WCh45)

Доставка по Украине

по 556 грн

от 3 продавцов

572 грн

556 грн

Купить

Inspire

Контроллер PCI-E COM(RS232)/LPT Atcom (16082)

Доставка по Украине

по 881 грн

от 3 продавцов

898 грн

881 грн

Купить

Inspire

Контроллер Gembird PCIe for COM and LPT low profile (PEX-COMLPT-01)

На складе

Доставка по Украине

524 — 559 грн

от 4 продавцов

699 грн

524 грн

Купить

ТОП ПРОДАЖ | NUKLEON. com.ua

Контроллер PCI — LPT параллельный порт DB25 IEEE

На складе

Доставка по Украине

228 — 250 грн

от 3 продавцов

250 грн

Купить

Saga Market

Контроллер PCIE IEEE 1284 DB25 (LPT) Parallel Port PCI-E PCI Express Card Adapter High Speed параллельный по

На складе

Доставка по Украине

400 грн

Купить

ФОП Носуль С. А.

Контроллер PCIE — RS232 + IEEE 1284 LPT (2 port COM + 1 port LPT)

На складе

Доставка по Украине

450 грн

Купить

ФОП Носуль С. А.

Контроллер PCI — LPT параллельный порт DB25 IEEE

Доставка по Украине

по 250 грн

от 2 продавцов

250 грн

Купить

freedelivery

Контроллер PCI=>LPT(25Pin), TX382B, BOX

Доставка по Украине

283.5 — 380.7 грн

от 22 продавцов

372.10 грн

305 грн

Купить

Контроллер PCI-Е=>RS232(9Pin)+LPT(25Pin), TX382A, BOX

Доставка по Украине

521. 64 — 698.22 грн

от 18 продавцов

694.91 грн

569.60 грн

Купить

Контроллер PCI-Е=>LPT(25Pin), TX382B, BOX

Доставка по Украине

482.4 — 646.38 грн

от 18 продавцов

641.72 грн

526 грн

Купить

Контроллер PCI-E=>2xRS232(9Pin)+LPT(25Pin), TX382A, BOX

Доставка по Украине

521.64 — 579.6 грн

от 14 продавцов

694.91 грн

569.60 грн

Купить

Контроллер PCI — LPT параллельный порт DB25 IEEE

На складе

Доставка по Украине

250 — 255 грн

от 4 продавцов

357 грн

250 грн

Купить

Sat-ELLITE.Net ➤ ИНТЕРНЕТ-СУПЕРМАРКЕТ

Контроллер PCI — LPT параллельный порт DB25 IEEE

Доставка по Украине

229 грн

Купить

Интернет-магазин «Дрібниці»

Контроллер PCI to COM&LPT Atcom (7805)

На складе

Доставка по Украине

530 — 871 грн

от 5 продавцов

690 грн

552 грн

Купить

AZON — супермаркет низких цен

Лпт порт на материнской плате

Иногда его называют Centronics — по имени фирмы-разработчика. Параллельный порт использовался раньше преимущественно для подключения принтеров. Современные принтеры обычно подключаются к компьютеру через USB см. Научимся находить разъемы параллельного порта.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Что такое LPT-порт ?

Как подключить заголовки портов LPT и COM на материнской плате?

Как подключить LPT-принтер к материнской плате без параллельного порта?

Как установить на материнской плате разъём LPT PORT

Типы разъемов на материнской плате

Планка для вывода COM и LPT-порта на корпус ПК

LPT порт: распиновка

M142 🛒 — поиск товаров и цен

WinLpt и 12 светодиодов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проблема ЛПТ порта на компьютере, решение?

Что такое LPT-порт ?

Подключается к материнской плате или к отдельному контроллеру. Для того, чтобы пользоваться ими, выносную планку требуется приобрести отдельно. Если не работает. Дело в том, что современные платы редко оснащаются направляющими, обычно схема подключения просто печатается рядом с портом.

Поэтому если что — то не работает — проверьте, не была ли допущена ошибка при подключении и, если нужно, подключите разъём, перевернув его на градусов. Внимательно смотрите описание рядом с разъёмом и документацию. Существует два типа распаек — модемная и нуль-модемная. Данный кабель — с модемной прямой распайкой. Картридер для ПК, внутренний. Подключается к портам USB 2. Цвет панели: Чёрный. Тип размещения: Внутренний. Преобразователь интерфейса с разъёмами db9 как у COM-порта и переходником на клеммную колодку предназначен для конвертирования сигнала из RS в RS Адаптер оснащён переходником на клеммную колодку.

Кабель — переходник с разъёма USB на разъём LPT мама предназначен для подключения принтеров, сканеров или любого другого оборудования. Разъём содержит 36 контактов и применяется для подключения принтеров и сканеров. Длина 0. Все товары Для компьютеров.

Для ноутбуков. Оперативная память. Внешние видеокарты USB. Карты памяти. Кулеры и системы охлаждения. Платы видеозахвата, тв-тюнеры. Кабели питания и переходники. Переходники Аудио. Переходники Видео.

Переходники в розетку. Переходники USB. Переходники, кабели, конвертеры. Разъёмы Micro Jack 2. Разъёмы Mini Jack 3. Разъёмы Jack 6. Зажимы «крокодил». Разъёмы «банан». Разъёмы DIN. Прочие разъёмы. Сетевые адаптеры. Разветвители видеосигнала. Оборудование для ремонта электроники. Аксессуары для игровых приставок. Аксессуары для мобильных телефонов. Оборудование для майнинга.

Батарейки и аккумуляторы. Количество: product. Amount product. AmountBuy Купить в один клик Оформление заказа.

С этим товаром покупают. Артикул: Добавить в сравнение Уже в сравнении Просмотреть. Картридер [All-in 1], USB 2. Похожие товары.

Подходит для ПК или ноутбука. Интернет-магазин «Азиада».

Как подключить заголовки портов LPT и COM на материнской плате?

Пожалуйста, войдите или зарегистрируйтесь. Начало Помощь Поиск Вход Регистрация. Данная планка осталась от ранее существовавших компьютеров. При попытке подключения данной планки к Вашей материнской плате, мы были неприятно удивлены тем, что разъем торчащие штырки на плате гораздо меньше по размеру, чем имеющийся у нас разъем на планке. Прошу Вас разъяснить данную ситуацию. Понимать как есть — тут разьяснять нечего — на плате стоит компактный hfmtv так как для использовавшегося ранее нет места. Искать выкидыш с таким разьемом , правда это почти не реально.

Параллельный порт (сокращенное название – LPT) появился на самом Обычно данный режим (если он поддерживается материнской платой).

Как подключить LPT-принтер к материнской плате без параллельного порта?

Одним из самых старых портов компьютера является LPT-порт или параллельный порт. И хотя LPT-порт сейчас можно увидеть далеко не на всякой материнской плате, тем не менее, читателям, возможно, интересно было бы узнать, что он из себя представляет. Прежде всего, разберемся с названием порта. Возможно, далеко не все знают, что обозначает аббревиатура LPT. Таким образом, становится понятным, что LPT-порт предназначался, прежде всего, для подключения принтеров. Именно поэтому порт LPT имеет и еще одно название — порт принтера. LPT-порт имеет давнюю историю. Он был разработан фирмой Centronics поэтому данный порт часто называют также портом Centronics , производившей матричные принтеры еще до начала эпохи персоналок, в начале х. А в начале х LPT-порт стал использоваться фирмой IBM в своих компьютерах и на какое-то время стал стандартным портом для подключения высокоскоростных на то время устройств. Интерфейс LPT существовал в нескольких редакциях.

Как установить на материнской плате разъём LPT PORT

Сейчас этот форум просматривают: Sheva и 24 гостя.

Типы разъемов на материнской плате

LPT расшифровывается как line print terminal, что в переводе на русский означает построчный терминал принтера. Действительно, он разрабатывался именно для использования создания соединения между печатающим устройством и персональным компьютером. Параллельный порт Lpt — это уже довольно старая технология, но она используется до сих пор для подключения принтеров к компьютеру. На новых современных материнских платах такой разъем можно уже не встретить. Знать особенности, принцип работы, назначение не будет лишним и всегда пригодится при взаимодействии с печатающими устройствами. В этой статье подробно описаны все вышеупомянутые моменты.

Планка для вывода COM и LPT-порта на корпус ПК

LPT порт — это то место в компе куда подключается принтер. Но туда можно воткнуть ещё много чего интересного. В том числе и придуманые вами схемы. У меня, например, через LPT порт включался свет в комнате, открывался замок на двери и выключалось радио. Обычно не всегда они соединены с корпусом компа. Это основной набор контактов, необходимый для изготовления собственных схем. Также хочу обратить внимание на вывод 1 — это «Data Strobe».

Недавно мы приобрели компьютер с материнской платой Вашего производства На задней панели отсутствует порт LPT, поэтому мы.

LPT порт: распиновка

Вы можете увидеть эти изображенный в изображении ниже. PCI-карты занимают место, и мне приходится беспокоиться о драйверах, какую платформу я использую Linux против Windows , а что нет. Но я не знаю, как его подключить.

M142 🛒 — поиск товаров и цен

ВИДЕО ПО ТЕМЕ: Где найти порты COM и LPT (Windows 7)

Имя Запомнить? Поиск новых сообщений в разделах компьютерный форум форум программистов общетематический. Сообщений: 3. На материнской плате нет разъема LPT, как установить?

Категория — Разъемы и кабели. Интерфейсный порт LPT другие названия параллельный или принтерный порт используется в персональных компьютерах для подключения различных периферийных устройств.

WinLpt и 12 светодиодов

Это глубочайшее заблуждение. Рекомендую использовать на рабочих машинах, именно эти платы, поскольку они весьма функциональны и полностью поддерживают LPT протокол. Кроме того, как сложилось исторически, на чипсетах и процессорах Intel, оборудование работает стабильней и без глюков. В новых платах есть несколько вариантов подключения LPT порта; 1. Когда на задней панели платы нет разъема LPT , а есть штыревые контакты на самой материнской плате.

Станки и мехатроника. Станки с ЧПУ. Фрезерные станки с ЧПУ 6. Колонные бесконсольные станки с ЧПУ 1.

Драйвер параллельного порта

Компонент hal_parport представляет собой драйвер для традиционного параллельного порта ПК. Порт имеет в общей сложности 17 физических контактов. Исходный параллельный порт разделен эти контакты на три группы: данные, управление и статус. Группа данных состоит из 8 выходных контактов, группа управления состоит из 4 контактов, а группа состояния состоит из 5 входных контактов.

В начале 1990-х годов был представлен двунаправленный параллельный порт, который позволяет использовать группу данных для вывода или ввода. Драйвер HAL поддерживает двунаправленный порт и позволяет пользователю установить группу данных как ввод или вывод. Если настроено как из , порт обеспечивает всего 12 выходов и 5 входов. Если он сконфигурирован как в , он обеспечивает 4 выхода и 13 входов.

В некоторых параллельных портах контакты группы управления являются открытыми коллекторами, что может также быть низведенным внешними воротами. На плате с управлением открытым коллектором булавки. Если он настроен как x , он обеспечивает 8 выходов и 9 входов.

В некоторых параллельных портах группа управления имеет двухтактные драйверы и не может быть используется как ввод.

Примечание

HAL и открытые коллекторы

HAL не может автоматически определить, являются ли двунаправленные контакты режима x собственно открытые коллекторы (ОК). В противном случае их нельзя использовать в качестве входных данных. и попытка перевести их в НИЗКИЙ уровень от внешнего источника может повредить аппаратное обеспечение.

Чтобы определить, имеет ли ваш порт контактов с открытым коллектором контактов, загрузите hal_parport в 9Режим 0005 x . Если устройство не подключено, HAL должен прочитать вывод как TRUE. Следующий, вставьте резистор 470 Ом от одного из контактов управления к GND. Если в результате напряжение на контакте управления близко к 0 В, и HAL теперь считывает контакт как FALSE, тогда у вас есть порт OC. Если результирующее напряжение далеко от 0 В или HAL не читается как FALSE, ваш порт не может использоваться в режиме x .

Внешнее оборудование, управляющее контактами управления, также должно использовать открытые затворы коллектора (например, 74LS05).

На некоторых компьютерах настройки BIOS могут влиять на возможность включения режима x . использовал. Режим SPP , скорее всего, будет работать.

Никакие другие комбинации не поддерживаются, и порт нельзя изменить с входного на вывод после установки драйвера.

Драйвер parport может контролировать до 8 портов (определено параметром MAX_PORTS в hal_parport.c). Порты нумеруются, начиная с нуля.

1. Загрузка

Драйвер hal_parport является компонентом реального времени, поэтому его необходимо загрузить в поток в реальном времени с loadrt . Строка конфигурации описывает параллельный используемые порты и (необязательно) их типы. Если строка конфигурации не описывает хотя бы один порт, это ошибка.

 loadrt hal_parport cfg="port [type] [port [type] . ..]"

Указание порта

Числа ниже 16 относятся к параллельным портам, обнаруженным системой. Это простейший способ настройки драйвера hal_parport, взаимодействующий с Linux драйвер parport_pc, если он загружен. Порт 0 — это первый параллельный порт. обнаружен в системе, 1 — следующий и так далее.

Базовая конфигурация

Будет использоваться первый параллельный порт, обнаруженный Linux:

 loadrt hal_parport cfg="0"

Использование адреса порта

Вместо этого адрес порта может быть указан с использованием шестнадцатеричной записи адрес.

 loadrt hal_parport cfg="0x378"

Тип

Для каждого параллельного порта, обрабатываемого драйвером hal_parport, тип может опционально указать. Тип один из в , из , epp или x .

Таблица 1. Направление параллельного порта
Штифт	в	выход/эпп	х
1	вне	вне	в
2	в	вне	вне
3	в	вне	вне
4	в	вне	вне
5	в	из	вне
6	в	вне	вне
7	в	вне	вне
8	в	вне	исходящий
9	в	вне	вне
10	в	в	в
11	в	в	в
12	в	в	в
13	в	в	в
14	вне	вне	в
15	в	в	в
16	вне	вне	в
17	вне	вне	в

Если тип не указан, по умолчанию из .

Тип epp такой же, как out , но драйвер hal_parport запрашивает, что порт переключится в режим EPP. Драйвер hal_parport , а не использует EPP шинный протокол, но в некоторых системах режим EPP изменяет электрические характеристики порта таким образом, что некоторые маргинальные аппаратные средства могут работать лучше. Известно, что зарядный насос Gecko G540 требует этого на некоторых параллельных порты.

См. примечание выше о режиме х .

Пример с двумя параллельными портами

Включит два параллельных порта, обнаруженных системой, первый в режиме вывода и второй в режиме ввода:

 loadrt hal_parport cfg="0 out 1 in"

Функции

Вы также должны указать LinuxCNC для запуска функций чтения и записи .

 addf parport.0.read базовая нить
addf parport.0.write base-thread

2. Адрес порта PCI

Одна хорошая карта PCI parport сделана с Netmos 9чипсет 815. Он имеет хорошие сигналы +5 В и может поставляться с одним или двумя портами.

Чтобы найти адреса ввода-вывода для карт PCI, откройте окно терминала. и используйте команду list pci:

 lspci -v

Найдите запись с «Netmos». Пример 2-портовой карты:

 0000:01:0a.0 Коммуникационный контроллер: \
      Многофункциональный контроллер ввода-вывода Netmos Technology PCI 9815 (версия 01)
Подсистема: LSI Logic / Symbios Logic 2POS (2-портовый параллельный адаптер)
Флаги: средний разработчик, IRQ 5
Порты ввода/вывода на b800 [размер=8]
Порты ввода/вывода на bc00 [размер=8]
Порты ввода/вывода на c000 [размер=8]
Порты ввода/вывода на c400 [размер=8]
Порты ввода/вывода на c800 [размер=8]
Порты ввода/вывода на cc00 [size=16]

В результате экспериментов я обнаружил, что первый порт (порт на плате) использует третий указанный адрес (c000) и второй порт (тот, который подключается с помощью ленточный кабель) использует первый указанный адрес (b800). Следующий пример показывает встроенный параллельный порт и параллельный порт PCI, используя значения по умолчанию направление наружу.

 loadrt hal_parport cfg="0x378 0xc000"

Обратите внимание, что ваши значения будут отличаться. Карты Netmos Plug-N-Play и могут менять свои настройки в зависимости от того, слот, в который вы их вставляете, поэтому, если вы хотите «залезть под капот» и переставить вещи, обязательно проверьте эти значения, прежде чем запустите линукскнк.

3. Штифты

parport.
.pin--out (бит) Управляет физическим выходным контактом.
parport.
.pin--in (бит) Отслеживает физический входной контакт.
parport.
.pin--in-not (бит) Отслеживает физический входной контакт, но инвертированный.

Для каждого штифта, 9 шт.0005

— номер порта, — номер порта. номер физического контакта в 25-контактном разъеме D-shell.

Для каждого физического выходного контакта драйвер создает один контакт HAL, например: парпорт.0.пин-14-выход .

Для каждого физического входного контакта драйвер создает два контакта HAL, например: parport.0.pin-12-in и parport.0.pin-12-in-not .

Вывод -in HAL имеет значение TRUE, если физический вывод имеет высокий уровень, и FALSE, если физический контакт низкий. -in-not Вывод HAL инвертирован и имеет значение FALSE, если физический вывод высокий.

4. Параметры

parport.
.pin--out-invert (бит) Инвертирует выходной контакт.
parport.
.pin--out-reset (bit) (только для out контактов) TRUE, если это вывод должен сбрасываться при выполнении функции -reset .
parport.
.reset-time’ (U32) Время (в наносекундах) между выводом устанавливается с помощью , записывает и сбрасывается с помощью функции сброса , если это включен.

Параметр -invert определяет, активен ли выходной контакт высокий или активный низкий. Если -invert имеет значение FALSE, установка вывода HAL -out в TRUE приводит к физический контакт имеет высокий уровень, а FALSE устанавливает низкий уровень. Если — инвертировать ИСТИНА, тогда установка на выводе HAL -out значения TRUE приведет к низкому уровню физического контакта.

5. Функции

parport.
.read (функция) Считывает физические входные контакты порта и обновляет HAL -в и -в не пинах.
parport.read-all (функция) Считывает физические входные контакты всех портов и обновляет HAL -в и -в-не пины.
parport.
.write (funct) Чтение HAL -out контактов порта
и обновляет физические выходные контакты этого порта.
parport.write-all (функция) Чтение HAL -out контактов всех портов и обновляет все физические выходные контакты.
parport.
.reset (функция) Ожидает, пока не истечет время сброса . прошло с тех пор, как соответствующий записал , затем сбрасывает выводы на значения указывается настройками -out-invert и -out-invert . сброс должен быть позже в той же теме как напишу. ‘Если ‘-reset имеет значение TRUE, то Функция сброса установит вывод на значение -out-invert . Этот можно использовать вместе с stepgen’s doublefreq для создания одного шаг за период. Шаговое пространство stepgen для этого контакта должен быть установлен на 0, чтобы включить двойную частоту.

Отдельные функции предназначены для ситуаций, когда один порт необходимо обновлять в очень быстром потоке, но другие порты могут быть обновляется в более медленном потоке для экономии процессорного времени. наверное это не хорошо идея использовать как функцию -все , так и индивидуальную функцию в в то же время.

6. Общие проблемы

При загрузке модуль сообщает

 insmod: ошибка при вставке '/home/jepler/emc2/rtlib/hal_parport.ko':
-1 Устройство или ресурс занят

, затем убедитесь, что стандартный модуль ядра parport_pc не занят. загружено
[В пакетах LinuxCNC для Ubuntu файл /etc/modprobe.d/emc2 обычно предотвращает автоматическую загрузку parport_pc .]
и что ни одно другое устройство в системе не претендует на порты ввода/вывода.

Если модуль загружается, но не работает, то порт адрес неверный.

7. Использование DoubleStep

Для настройки DoubleStep на параллельном порту необходимо добавить функцию parport.n.reset после parport.n.write и настроить stepspace на 0 и желаемое время сброса. Таким образом, этот шаг можно утверждать на каждом периоде в HAL, а затем отключается с помощью parport после подтверждения на время определяется параметром parport. n.reset-time.

Например:

 loadrt hal_parport cfg="0x378 из"
setp parport.0.reset-time 5000
loadrt stepgen step_type=0,0,0
addf parport.0.read базовый поток
addf stepgen.make-pulses базовый поток
addf parport.0.write базовый поток
addf parport.0.reset базовый поток
addf stepgen.capture-position сервопоток
...
setp stepgen.0.steplen 1
setp stepgen.0.stepspace 0

Дополнительную информацию о DoubleStep можно найти на вики.

Что такое параллельный порт? — Определение из Техопедии

Что означает параллельный порт?

Параллельный порт — это интерфейс, позволяющий персональному компьютеру (ПК) передавать или получать данные по нескольким связанным кабелям на периферийное устройство, такое как принтер. Наиболее распространенным параллельным портом является порт принтера, известный как порт Centronics. Параллельный порт имеет несколько разъемов и теоретически позволяет передавать данные одновременно по нескольким кабелям. Более поздние версии позволяют двунаправленную связь. Эта технология до сих пор используется для связи с низкой скоростью передачи данных, такой как матричная печать.

Стандартом для двунаправленной версии параллельного порта является Институт инженеров по электротехнике и электронике (IEEE) 1284. Этот стандарт определяет двунаправленную параллельную связь между компьютерами и другими периферийными устройствами, позволяющую передавать и получать биты данных одновременно. .

Этот термин также известен как порт Centronics или порт принтера, и в настоящее время он в значительной степени вытеснен интерфейсом USB.

Techopedia объясняет параллельный порт

Параллельный порт — это тип интерфейса персонального компьютера (ПК), передающий или принимающий данные на периферийное устройство, такое как принтер. Данные передаются по параллельному кабелю длиной не более стандартных 6 футов. Если кабель слишком длинный, целостность данных может быть потеряна. Hewlett-Packard рекомендует не более 10 футов.

Первоначально параллельный порт был однонаправленным и передавал восемь бит данных одновременно по нескольким жилам медного кабеля. Он был представлен CentronicsData Computer Corporation в 1970. Параллельный порт был разработан для использования с принтерами и мог передавать только 300 Кбит/сек. Стандартом для однонаправленного порта принтера был стандартный порт принтера (SPP) или обычный порт, разработанный в 1981 году. В 1987 году введение PS/2 соединило другие периферийные устройства, такие как мыши и клавиатуры. PS/2 был двунаправленным параллельным портом (BPP), который мог одновременно передавать и получать восемь битов данных.

В 1994 году были введены два новых типа параллельных портов — расширенный параллельный порт (EPP) и порт с расширенными возможностями (ECP). Расширенный параллельный порт (EPP) был немного быстрее, чем старые параллельные порты, со скоростью передачи от 500 КБ/с до 2 МБ/с. Порт используется для более новых моделей принтеров и сканеров. ECP также поддерживает 8-битный двунаправленный порт. Это похоже на EPP, но использует прямой доступ к памяти (DMA). Он используется для периферийных устройств, не связанных с принтером, таких как сетевые адаптеры или дисководы.

Также в 1994 году был выполнен Стандартный метод сигнализации для двунаправленного параллельного периферийного интерфейса для персональных компьютеров (IEEE 1284), чтобы избежать проблем несовместимости с более новым разнообразным оборудованием параллельного порта. Были указаны пять режимов работы: режим ECP, режим EPP, байтовый режим, полубайтовый режим и режим совместимости. Каждый режим должен поддерживать передачу данных в прямом, обратном или двунаправленном направлениях. Чтобы обеспечить целостность данных, стандарт IEEE 1284 устанавливает стандарты для разъемов, интерфейсов и кабелей.

Параллельный порт передает по одному биту данных по каждому из двух проводов, что увеличивает скорость передачи данных (DTR). Как правило, есть дополнительные провода, регулирующие сигналы, чтобы указать, когда доступны передача или прием данных.

Первоначально параллельные порты предназначались для принтеров. Первый порт параллельного интерфейса для принтеров был создан для модели Centronics 101 (представленной в 1970 г.), которая передавала данные по восемь бит за раз. Этот параллельный порт мог только передавать данные, но не принимать их. Позже параллельный порт стал двунаправленным и использовался как для устройств ввода, так и для принтеров. Двунаправленный параллельный порт (BPP) может взаимодействовать с несколькими периферийными устройствами, такими как сканеры, zip-дисководы, жесткие диски, модемы и приводы CD-ROM. BPP обычно используется для быстрой передачи данных на небольшие расстояния. Дополнительные параллельные порты обычно имеют маркировку LPT1, LPT2 и т. д.

Когда в 1994 году был введен стандарт IEEE 1284, были стандартизированы длина кабелей, логические напряжения и интерфейсы. Стандарты IEEE 1284 определяют пять режимов работы для поддержки передачи данных в прямом, обратном или двунаправленном направлениях. Пять режимов работы: порт с расширенными возможностями (режим ECP), режим расширенного параллельного порта (EPP), байтовый режим, режим полубайта и режим совместимости (стандартный параллельный порт или SPP).

Совместимость однонаправленная и используется в основном для принтеров. Режим полубайта является двунаправленным, что позволяет передавать четыре последовательных бита с использованием одной линии данных. Он используется для расширенного состояния принтера, позволяя устройству передавать данные по четыре бита за раз. Байтовый режим является двунаправленным, при котором данные передаются восемью битами за раз по одной линии данных. Режим EPP имеет 8-битный двунаправленный интерфейс, который передает данные со скоростью от 500 КБ/с до 2 МБ/с. Режим ECP имеет 8-битный двунаправленный интерфейс, использующий DMA и обеспечивающий пропускную способность до 2,5 Мбит/с.

Сегодня универсальная последовательная шина (USB) заменила параллельный порт. Фактически, некоторые производители полностью исключили параллельный интерфейс. Хотя для старых персональных компьютеров (ПК) и ноутбуков доступен адаптер USB-to-parallel для параллельных принтеров или других периферийных устройств, имеющих параллельный интерфейс.

Как повторно включить COM-порт и перенаправление LPT-порта

CTX139345 {{текст подсказки}}

Артикул | Конфигурация Связь | {{likeCount}} нашел это полезным | Созданный: {{статьяFormattedCreatedDate}} | Изменено: {{статьяFormattedModifiedDate}}

скачать Почему я не могу скачать этот файл? Войдите, чтобы проверить права на загрузку

Применимые продукты

XenDesktop 7. 14
XenDesktop 7.15
XenDesktop 7.12
XenDesktop 7.13
XenDesktop 7.11
XenDesktop 7.9
XenDesktop 5.6

Объектив

В этой статье описываются действия по включению перенаправления портов COM и LPT в версиях VDA с 7.0 по 7.8. Другие версии VDA могут использовать политики, доступные в Studio, которые описаны в разделе «Параметры политики перенаправления портов» документации по продукту

Инструкции

Шаги для выполнения задачи:

Осторожно ! Перед использованием редактора реестра ознакомьтесь с заявлением об отказе от ответственности в конце этой статьи.

Примечание. Если для предыдущих значений DWORD установлено значение 1, соответствующая функция включена.

Используйте REGEDIT на Xendesktop 7.x Машины VDA следующим образом:

Местоположение : HKLM \ Software \ Citrix \ Grouppolicy \ Default \GroupPolicy\Defaults\Deprecated
Параметр DWORD: AutoConnectClientComPorts
Значение: 1

Дополнительные ресурсы

Ниже приведены связанные с COM/LPT политики ввода-вывода и виртуального канала, а также новые ключи, которые необходимо создать для их применения:

Ключ реестра

Описание

Алловкомпортперенаправление
