Автотрансформатор однофазный (ЛАТР) TDGC2 — Электропроект

Купить Автотрансформатор однофазный (ЛАТР) TDGC2

Назначение автотрансформатора ЛАТР Специальный однофазный регулируемый автотрансформатор (ЛАТР) модели TDGC2 предназначен для плавного регулирования однофазного напряжения в пределах от 0 В до 250 В при питании от сети 220 В, частотой 50 Гц, при использовании в качестве лабораторного автотрансформатора для наладки и тестирования различного электрооборудования.Сферы применения автотрансформатора ЛАТР:

  • в конструкции некоторых моделей стабилизаторов напряжения;
  • как дополнительное устройство к транзисторным самописцам, станкам;
  • в научных лабораториях;
  • на производствах занимающихся проектированием и наладкой ТВ приемников и др. бытовой техники;
  • в нефтяной и пр. промышленностях.

Во всех моделях автотрансформаторов предусмотрено наличие цифровой шкалы и вольтметра отражающего выходное напряжение.Условия эксплуатации автотрансформатора ЛАТР:

  • отсутствие вибрации, тряски, ударов;
  • температура окружающей среды от -5°С до +40°С;
  • относительная влажность воздуха при температуре 25°С, не более 80%;
  • атмосферное давление, кПа: 100±4;
  • степень защиты автотрансформатора: IP20 (не герметизирован).

Технические характеристики автотрансформаторов ЛАТР:

Модель автотрансформатора Мощность,
кВА		 Ток,
А		 Вх. напр.,
В		 Диапазон
регулир.		 Габариты,
мм
Вес,
кг
TDGC2-0,5 0,5 2,0 220 0-250 150х132х136 4,0
TDGC2-1 1,0 4,0 207х182х158 6,0
TDGC2-2 2,0 8,0 207х182х190 8,0
TDGC2-3 3,0 12,0 235х210х198 12,0
TDGC2-4 4,0 16,0 190х230х210 16,5
TDGC2-5 5,0 20,0 272х245х248 16,0
TDGC2-7 7,0 28,0 420х320х240 20,0
TDGC2-10 10,0 40,0 410х320х240 23,0
TDGC2-15 15,0 60,0 560х320х240 37,0
TDGC2-20 20,0 80,0 590х420х350 47,0

Устройство автотрансформатора (ЛАТР) Регулирование напряжения в широких пределах при определенной мощности нагрузки обеспечивается изменением коэффициента трансформации.

Это осуществляется за счет перемещения по обмотке автотрансформатора контакта к которому подключена нагрузка.

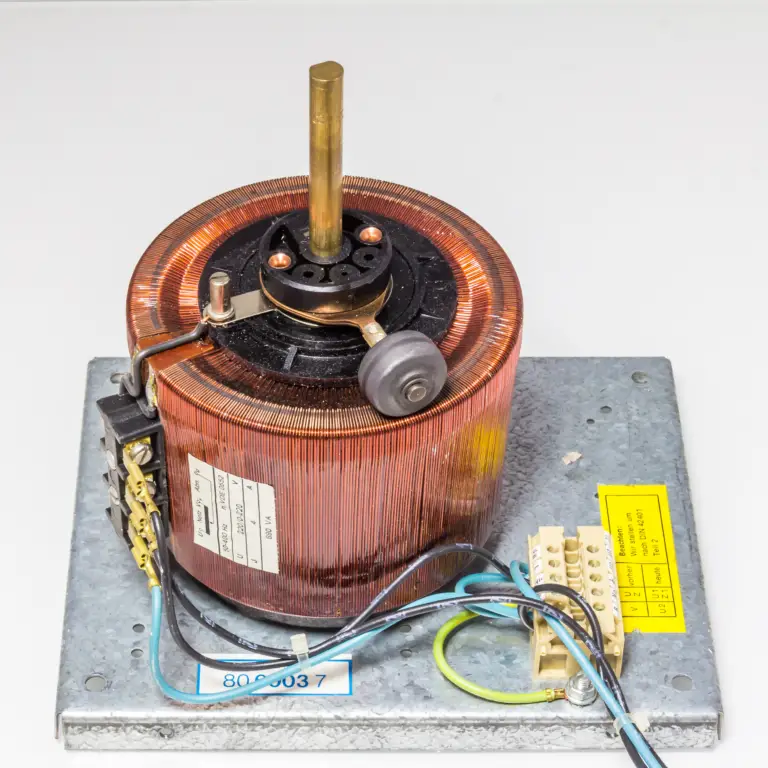

Автотрансформатор ЛАТР выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолировавнную) дорожку, обеспечивающую электрический контакт к которому подключена нагрузка с обмоткой при помощи скользящей угольной щетки.
Электромагнитный узел размещен в металлическом корпусе автотрансформатора, обеспечивающем защиту изделия от механических повреждений, повышенной загрязненности неизолированной дорожки обмотки и защиту пользователя от высокого напряжения сети.
Все модели автотрансформаторов ЛАТР снабжены шкалой поворота ручки регулятора, и вольтметром, показывающим действующее значение выходного напряжения, расположенным на корпусе изделия.
Принцип работы автотрансформатора ЛАТР



При перемещении щетки по обмотке изменяется коэффициент трансформации и, как следствие, действующее значение выходного напряжения. При коэффициенте трансформации равном 1 вся электрическая энергия передается в нагрузку гальванически.Меры безопасности при работе с автотрансформатором ЛАТР Внутри корпуса автотрансформатора имеется опасное напряжение более 220В, с частотой 50Гц.

К работе с автотрансформатором допускаются только лица, имеющие допуск к работе с электрооборудованием с напряжением до 1000В, изучившие инструкцию по технике безопасности, действующую на предприятии.
Трансформатор требует бережного обращения, нельзя подвергать его ударам, перегрузкам, воздействию жидкостей и грязи.
Запрещается:

  • Эксплуатировать трансформатор при появлении дыма или запаха, характерного для горящей изоляции, появлении повышенного шума или вибрации, поломке или появлении трещин в корпусе и при поврежденных соединителях;
  • Накрывать автотрансформатор какими-либо материалами, размещать на нем приборы и предметы, закрывать вентиляционные отверстия и вставлять в них посторонние предметы;
  • Использовать автотрансформатор в помещениях со взрывоопасной или химически активной средой, разрушающей металлы и изоляцию, в условиях воздействия капель или брызг, а также на открытых площадках;
  • Оставлять трансформатор без присмотра обслуживающего персонала;
  • Подключать к автотрансформатору электродвигатели (отдельно или в составе оборудования), ток потребления которых (обычно указывается в паспорте) превышает 70% предельного значения тока нагрузки автотрансформатора;
  • Подключать к сети электропитания выходные клеммы трансформатора.
  • Во всех случаях выполнения работ, связанных со вскрытием автотрансформатора, он должен быть отключен от сети.

Подготовка к работе автотрансформатора (ЛАТР)
После транспортировки или хранения автотрансформатора при отрицательных температурах перед включением необходимо:

  • Выдержать его в указанных условиях эксплуатации не менее 4-х часов;
  • Произвести внешний осмотр трансформатора с целью определения отсутствия повреждений корпуса;
  • Подключить сетевой кабель и кабель нагрузки;
  • Подать питающее напряжение на автотрансформатор.

Техническое обслуживание автотрансформаторов ЛАТР


Периодически производить прочистку вентиляционных отверстий автотрансформатора от пыли, ворсинок и т.п.
Не реже 1 раза в квартал осуществлять профилактические работы по очистке контактной дорожки обмотки и угольной щетки, для обеспечения надлежащего электрического контакта, путем протирки их техническим спиртом предварительно обесточив автотрансформатор и сняв кожух корпуса.
В случае отсутствия или неизменности выходного напряжения при его регулировки, при возникновении повышенного шума или запаха гари немедленно отключить автотрансформатор от сети и обратиться в сервисный центр.








Информация относится к следующим наименованиям каталога


НаименованиеЕд. изм.Цена с НДС, р.
Автотрансформатор однофазный (ЛАТР) TDGC-2- 0,5К 0,5кВа 2А (0-250В)шт7 200,00
Автотрансформатор однофазный (ЛАТР) TDGC-2- 1К 1кВа 4А (0-250В)шт3 585,00
Автотрансформатор однофазный (ЛАТР) TDGC-2- 2К 2кВа 8А (0-250В)шт5 050,00
Автотрансформатор однофазный (ЛАТР) TDGC-2- 3К 3кВа 12А (0-250В)шт7 000,00
Автотрансформатор однофазный (ЛАТР) TDGC-2- 5К 5кВа 20А (0-250В)шт11 700,00
Автотрансформатор однофазный (ЛАТР) TDGC-2-10К 10кВа 40А (0-250В)шт19 200,00
Автотрансформатор однофазный (ЛАТР) TDGC-2-15К 15кВа 60А (0-250В)шт28 000,00
Автотрансформатор однофазный (ЛАТР) TDGC-2-30К 30кВа 120А (0-250В)шт54 415,00
НаименованиеЕд.  изм.Цена с НДС, р.

ЭНЕРГИЯ TDGC2-15 кВА Black Series

Однофазный лабораторный автотрансформатор ЭНЕРГИЯ TDGC2 BLACK SERIES.

Класс защиты IP20 (негерметизирован), использовать только внутри помещения;

Форма выходного сигнала точно повторяет синусоиду на входе.

Характеристики:

Мощность: 15 кВА.

Ток: 45 А

Напряжение на выходе: 0-300В

Назначение

Лабораторный автотрансформатор (ЛАТР) серии TDGC2 предназначен для плавного регулирования фазного напряжения от 0 до 300В под нагрузкой без разрыва цепи — в однофазной сети 220В 50Гц;

Применение:

  • на производствах, где требуется регулирование напряжения;
  • как дополнительное устройство к транзисторным самописцам, станкам;
  • в научных лабораториях;
  • на производствах, занимающихся проектированием и наладкой ТВ и другой бытовой техники;
  • при испытаниях плавких предохранителей, регулировании реле, автоматов, ограничителей тока и др. ;
  • в нефтяной промышленности;
  • во всех прочих случаях, где требуется нестандартное напряжение.

Производитель: ЭНЕРГИЯ

ПроизводительРоссия
СборкаКНР (CN)
ИсполнениеНапольный
Место установкиВ помещении
ТипЭлектромеханический
Режим работыНепрерывный
Количество фаз:1
Количество ступенейБесступенчатое регулирование
Класс защитыIP20
Регулятор напряженияРучное регулирование
Основная электрическая мощность15 кВА
Напряжение, В220
Частота тока, Гц50 / 60
Выходное напряжение, В0-300
Максимальный ток на входе, А45
Ток, А45
ОхлаждениеЕстественное конвекционное
Относительная влажность, %80
Диапазон рабочей температуры ВОС, °Cот 0 до +40
Диапазон температуры хранения ВОС, °Cот -40 до +45
Вес, кг51
