Бестрансформаторный ламповый усилитель • HamRadio

Бестрансформаторный ламповый усилитель должен быть малогабаритным, экономичным и простым в повторении (я всегда преследую такую цель при разработке конструкций). В шэке скопилось немало ГИ-7Б, ГУ-74Б, ГУ-43Б, ГУ-34Б, ГУ-ЗЗБ, ГК-71, ГУ-81 М, т.е. почти вся номенклатура ламп советского производства. Но все эти лампы должны работать при высоком анодном напряжении, поэтому требуются высоковольтные конденсаторы и в анодной цепи, и в П-контуре. Кроме того, панельки для некоторых из перечисленных выше ламп стоят почти столько же, столько сами лампы. А для некоторых ламп требуется еще и обдув.

А что получится, если использовать бестрансформаторный ламповый усилитель ГУ-50? Лампа очень популярная, дешевая и очень доступная (панельки — тоже). Три-четыре лампы дают мощность, которая чаще всего требуется в повседневной работе в эфире. Этим лампам не нужен обдув. Анодное напряжение — около 1000 В. А если такое низкое анодное напряжение получить без громоздкого силового трансформатора? Умножение переменного напряжения сети 220 В — это отличное решение! Но опыта работы с умножителями напряжения у меня не было, поэтому решил попробовать изготовить умножитель на четыре, состоящий из 6 электролитических конденсаторов 220 мкФ/385 В и 4 диодов 1N5408, и был приятно удивлен полученным результатом. На холостом ходу выпрямитель давал 1200 В, под нагрузкой 50…600 мА напряжение почти не изменялось — 1100 В. Эти результаты окончательно подтолкнули меня к выбору бестрансформаторного анодного питания усилителя мощности, но требовалось решить проблему безопасной эксплуатации усилителя с таким источником. Репейная схема на базе реле переменного тока дала возможность обеспечить требования техники безопасности. Во избежание броска тока во время включения, предусмотрена схема “мягкого” пуска. Маломощный трансформатор используется только для питания накалов ламп и реле.

Переходим к выбору схемы усилителя. Из своего опыта знаю, что ГУ-50 в схеме с общими (заземленными) сетками в режимах CW и SSB без проблем работает при напряжении 1200В на аноде. Значит, 1100В на выходе бес-трансформаторного выпрямителя — вполне допустимое анодное напряжение. Все сетки ламп — на “земле”. Автоматическое смещение в цепи катодов ламп в режиме STANDBY обеспечивает их полное запирание, а в режиме передачи — ток покоя около 45 мА на каждую лампу, обеспечивающий линейный режим усиления. Анодное питание — последовательное. В такой схеме уменьшается влияние реактивности анодного дросселя, а также требования к его конструкции.

Сколько ламп ГУ-50 следует использовать в усилителе? Две — это явно мало (овчинка не стоит выделки), да и входной импеданс будет более 100 Ом. В то же время, ни объем, ни вес усилителя с двумя лампами не уменьшаются по сравнению с устройством на трех или четырех лампах. Однако при четырех лампах эквивалентное выходное сопротивление усилителя довольно низкое, поэтому для П-контура требуются конденсаторы довольно большой емкости. Кроме того, при четырех лампах усилитель имеет низкое входное сопротивление. Также следует увеличить нагрузочную способность высоковольтного выпрямителя (учетверителя напряжения), применив в нем электролитические конденсаторы емкостью 470 мкФ. Три лампы ГУ-50 — это, на мой взгляд, оптимальное решение. Рационально используются все комплектующие, а разница в работе между усилителями на 3-х и 4-х лампах ГУ-50 незаметна для корреспондентов. Возможно, все описанное выше хорошо знакомо некоторым читателям. Но, на мой взгляд, не следует слепо повторять любую конструкцию, не ответив для себя на вопросы: что, как и почему.

Описание схемы бестрансформаторный ламповый усилитель.

Бестрансформаторный ламповый усилитель схема на рисунке в тексте довольно проста. “Минусовый” вывод источника высокого напряжения, который подключается контактами К4а реле Rel4 к измерительному прибору М1, измеряющему анодный ток, является общим проводом схемы по постоянному току, а по переменному току этот провод через конденсаторы С5 и С20 соединен с шасси. Все сетки ламп VL1 — VL3 включены параллельно и соединены с общим проводом. Катоды ламп также соединены параллельно, но к общему проводу подключены через вторичную обмотку входного трансформатора Тг2 и резистор R8, который обеспечивает автоматическое смещение. В катодную цепь также включен резистор R7, который предохраняет лампы от прострелов. Аноды ламп соединены параллельно через антипаразитные дроссели, предотвращающие самовозбуждение усилителя на УКВ.

Нагрузкой усилителя является П-кон-тур. Анодное напряжение подается на “холодный» конец П-контура через дроссель Dr2, т.е. применена схема последовательного анодного питания. В такой схеме катушка П-контура находится под напряжением, но зато снижаются требования к анодному дросселю Dr2. Несмотря на то что в окончательном варианте усилителя применяется дроссель, рассчитанный на установку в схему параллельного питания, я пробовал использовать самый простой дроссель индуктивностью 16 мкГн, имеющий рядовую не-секционированную намотку, и эффект был один и тот же — усилитель работал хорошо. В моих конструкциях П-контур всегда тщательно рассчитывается на основе данных об анодном напряжении и токе, рабочем режиме (в данном случае, класс AB) и нагруженной добротности катушки П-контура (Q=12). Раньше расчет проводился вручную, а сейчас компьютер делает такой расчет за секунды. Катушки, естественно, изготавливаются согласно рассчитанным индуктивностям для П-контура с учетом диаметра применяемого каркаса.

В П-контуре усилителя используются обычные конденсаторы переменной емкости от старых ламповых радиоприемников. В конденсаторе С1 пластины прореживают через одну, и из конденсатора емкостью 2×500 пФ получается КПЕ с максимальной емкостью около 135 пФ (при параллельном включении секций). Прореживать пластины в конденсаторе С2 не требуется. Здесь лучше всего использовать строенный КПЕ. КПЕ С1 и С 7 подключены к П-контуру через конденсаторы С2 и С6 и, следовательно, находятся только под ВЧ-напряжением. На низкочастотных диапазонах параллельно каждому КПЕ добавляется емкость (С3, С4, С8, С9). Для переключения диапазонов применяется обычный керамический галетный переключатель (4 галеты, 11 положений). Две галеты, соединенные параллельно, предназначены для переключения отводов катушки индуктивности, а две другие — для подключения добавочных конденсаторов.

Если фазовой провод включен правильно, то при подаче на блок питания сетевого напряжения сразу включится реле Rel2, и переменное напряжение поступит на выпрямители. Если фазовый провод включен неправильно, сработает реле Red, которое своими контактами перекоммутирует “фазу» и “ноль”, установив их в правильное (безопасное для эксплуатации) положение. Сетевое напряжение подается на выпрямители через резисторы R14 — R18, которые ограничивают пусковой ток, обеспечивая “мягкий” пуск. В течение несколько секунд напряжение после этих резисторов возрастает до уровня, при котором включается реле Rel3, которое блокирует цепь “мягкого» пуска. После цепи “мягкого” пуска установлен дроссель Dr1, который препятствует попаданию ВЧ-напряжения из усилителя в сеть переменного тока. Накал лампы и напряжение для низковольтного выпрямителя (D7 — D11 и С37) снимается с трансформатора Тг1. Напряжение на выходе низковольтного выпрямителя — 24 В.

Высоковольтный выпрямитель выполнен по симметричной схеме учетверения напряжения. Он включается сразу после подачи сетевого напряжения, и после “мягкого” пуска на его выходе появляется напряжение 1200 В. Двух контактный двухпозиционный тумблер SW2a,b служит для переключения режима STANDBY. При включенном режиме STANDBY усилитель сохраняет готовность к работе, но не подключен к выходу трансивера, поэтому сигнал “раскачки” через нормально замкнутые контакты Rel5 и Rel6 поступает прямо в антенну. При выключении режима STANDBY срабатывает реле Rel4, и высокое напряжение подключается к общему проводу и к анодной цепи. Одновременно подается напряжение на цепи питания реле Rel5 и Rel6. Переход “прием/передача” осуществляется при замыкании контактов К7 реле Rel7. Для управления этим реле применяется транзисторный ключ Q1. Напряжение для ключа и для реле Rel7 берется от интегрального стабилизатора IS1. Это напряжение должно быть не более 12 В, потому что во всех современных трансиверах линия РТТ имеет потенциал +12В в режиме приема и 0 В — в режиме передачи.

Конструкция и детали бестрансформаторный ламповый усилитель.

В авторском варианте бестрансформаторный ламповый усилитель был размещен в корпусе от генератора Г5-54. Задняя панель сохранена оригинальная, а передняя панель изготовлена новая), из алюминия толщиной 4 — 5 мм. В корпусе при помощи уголков устанавливается горизонтальное шасси. Монтаж бестрансформаторный ламповый усилитель — комбинированный. Часть деталей устанавливается навесным способом, а остальные — на трех платах. На одной плате из стеклотекстолита выполнен высоковольтный выпрямитель, на второй размещены детали цепи “мягкого” пуска, Dr1, конденсаторы С38 и С39, низковольтный выпрямитель, реле Rel3, Rel7 и электронный ключ. На третьей плате установлены трансформатор Тг2, реле Rel5, R7, R8 и конденсатор С17.

Панельки для ламп и реле Rel 1, Rel2 и Rel4, а также КПЕ и трансформатор Тг1 установлены прямо на шасси. На передней панели размещены два стрелочных прибора, переключатель диапазонов, тумблеры “Сеть», “STANBY» и индикаторные лампочки. На задней панели установлены разъемы ANT, TXRX, PTT, клемма “Земля» и держатели предохранителей F1 и F2. В П-контуре используются две катушки. Катушка L1 для диапазонов 14 — 28 МГц бескаркасная, выполнена проводом 03 мм (лучше всего — посеребренным). Катушка L2 для низкочастотных диапазонов намотана эмалированным проводом 1,5 мм на ребристом керамическом каркасе диаметром 36 мм. Шаг намотки — 2 мм. На шасси установлен проходной керамический изолятор. В какой радиостанции применялся этот изолятор, я не знаю, но можно использовать и самодельный, выточенный из фторопласта (рисунке). Через изолятор проходит шпилька М4, и через шайбы и гайки изолятор крепится к шасси. Снизу шасси на одном конце шпильки присоединяются дроссели Dr3 — Dr5, а на другом конце — “горячий” вывод катушки ВЧ-диапазонов. Другой вывод катушки припаян к переключателю диапазонов. Катушка установлена горизонтально. Катушка НЧ-диапазонов установлена перпендикулярно шасси Анодный дроссель Dr2 установлен сверху шасси, горизонтально, при помощи одного уголка. Моточные данные катушек L1, L2 и анодного дросселя приведены на рисунке.

Дроссель DM намотан на ферритовом кольце М2000 и содержит 25 витков (бифилярная намотка) провода 00,6 мм в ПВХ-изоляции. Согласующий трансформатор Тг2 содержит 11 витков коаксиального кабеля 03,5 мм, намотанных на ферритовом кольце размерами 28x14x8 мм и проницаемостью 200. Репе Rel1, Rel2 и Rel3 — переменного тока (220V/10A), установлены на октальных панельках. Реле Rel3 и Rel5 — RAS-2415 (24V/10A), репе Rel7 — RAS-1215 (12V/10A), Rel6 — 24V/10A

Запуск и настройка бестрансформаторный ламповый усилитель

После сборки платы высоковольтного выпрямителя следует провести тренировку конденсаторов. Выпрямитель включается в сеть переменного тока через электрическую лампу мощностью около 100 Вт. В первый момент лампа должна ярко загореться, а затем медленно погаснуть. Соблюдая меры предосторожности, измеряют напряжение на электролитических конденсаторах. Вначале, наверно, напряжения будут разные, поэтому требуется тренировка конденсаторов. Спустя несколько часов можно убедиться, что напряжения на конденсаторах выровнялись. На этом тренировка конденсаторов заканчивается, и плату можно установить в усилитель.

После окончательного монтажа и его проверки, тренировке подвергаются лампы. Вначале на протяжении суток подается только накальное напряжение. Потом лампы вынимают из панелек и, вставляя их по одной, поочередно, проверяют начальный ток при подаче анодного напряжения (без раскачки). Начальный ток должен быть около 45 мА. Разница начальных токов ламп не должна превышать ±5%. После подбора ламп бестрансформаторный ламповый усилитель включается в холостой режим (без раскачки) на 5 — 6 часов. Такая тренировка гарантирует долгую жизнь ламп, у них не бывает прострелов и голубого свечения в колбах. Если в усилителе установлены катушки П-контура, отличающиеся от тех, что приведены на рис.5, то придется подобрать положение отводов.

При переводе бестрансформаторный ламповый усилитель в режим передачи (без раскачки) анодный ток должен быть около 135 мА. Для раскачки усилителя нужна мощность 25 — 30 Вт, а анодной ток при расстроенном П-контуре должен быть около 700 мА. При настроенном П-контуре в диапазоне 3,5 МГц анодной ток должен быть около 600 мА. В этом режиме усилитель отдает в активную нагрузку мощность 400 — 430 Вт. В диапазоне 7 МГц выходная мощность — около 380 Вт, 14 МГц — 350 Вт, 21 МГц — 300 Вт и 28 МГц — не менее 280 Вт. Сигнал на выходе бестрансформаторный ламповый усилитель осциллографом не проверялся, но корреспонденты не отметили разницы качества сигнала с усилителем и без него. Изменялась только сила сигнала — на 12 —13 дБ (2 балла по шкале S). Прослушивание соседних частот показало, что сплеттеры при использовании усилителя отсутствуют.

Бестрансформаторный ламповый усилитель мощности • HamRadio

Бестрансформаторный ламповый усилитель мощности сразу оговорюсь, что насущной потребности в бестрансформаторном усилителе мощности у меня не было. Дело в том, что у меня есть классный усилитель KENWOOD TL-922. Однако использовать его не всегда целесообразно. В этом усилителе установлены две лампы 3-500Z, каждая стоимостью около 200 USD, поэтому усилитель следует беречь.

Кроме того, многие используемые в настоящее время трансиверы имеют выходную мощность 100 Вт. Это приличная мощность. Правда, выходной каскад трансивера должен быть нагружен на сопротивление 50 Ом, иначе сработает система защиты (например, ALC). Следовательно, трансиверу требуется антенный тюнер. А тюнер, увы, “бесстыжий обманщик”, да и трансивер не следует “гонять” на предельной мощности. В нем только пара транзисторов оконечного каскада стоит около 90 USD.

В общем, я пришел к выводу, что неплохо было бы иметь “активный” тюнер. Вот так родилась идея использовать маломощный ламповый усилитель в качестве «активного” тюнера. П-контур в усилителе — это, фактически, тот же тюнер, который согласует выходной импеданс усилителя с антенной, а собственно усилитель позволяет эксплуатировать трансивер в режиме пониженной мощности. Остается только выбрать схему согласования трансивера и усилителя мощности. После небольших экспериментов широкополосный трансформатор на ферритовом кольце нашел свое место в схеме.

Рассуждаем дальше. Бестрансформаторный ламповый усилитель мощности должен быть малогабаритным, экономичным и простым в повторении (я всегда преследую такую цель при разработке конструкций). Как следует решать данную задачу? Лампы — дал Бог: в течение моей 48-летней радиолюбительской практики в шэке скопилось немало ГИ-7Б, ГУ-74Б, ГУ-43Б, ГУ-34Б, ГУ-ЗЗБ, ГК-71, ГУ-81 М, т. е почти вся номенклатура ламп советского производства. Но все эти лампы должны работать при высоком анодном напряжении, поэтому требуются высоковольтные конденсаторы и в анодной цепи, и в П-контуре. Кроме того, панельки для некоторых из перечисленных выше ламп стоят почти столько же, столько сами лампы. А для некоторых ламп требуется еще и обдув.

А что получится, если использовать ГУ-50? Лампа очень популярная, дешевая и очень доступная (панельки — тоже). Три-четыре лампы дают мощность, которая чаще всего требуется в повседневной работе в эфире. Этим лампам не нужен обдув. Анодное напряжение — около 1000 В. А если такое низкое анодное напряжение получить без громоздкого силового трансформатора? Умножение переменного напряжения сети 220 В — это отличное решение! Но опыта работы с умножителями напряжения у меня не было, поэтому решил попробовать изготовить умножитель на четыре, состоящий из 6 электролитических конденсаторов 220 мкФ/385 В и 4 диодов 1N5408, и был приятно удивлен полученным результатом. На холостом ходу выпрямитель давал 1200 В, под нагрузкой 50…600 мА напряжение почти не изменялось — 1100 В.

Эти результаты окончательно подтолкнули меня к выбору бестрансформаторного анодного питания усилителя мощности, но требовалось решить проблему безопасной эксплуатации усилителя с таким источником. Репейная схема на базе реле переменного тока дала возможность обеспечить требования техники безопасности. Во избежание броска тока во время включения, предусмотрена схема “мягкого” пуска. Маломощный трансформатор используется только для питания накалов ламп и реле.

Переходим к выбору схемы бестрансформаторный ламповый усилитель мощности. Из своего опыта знаю, что ГУ-50 в схеме с общими (заземленными) сетками в режимах CW и SSB без проблем работает при напряжении 1200 В на аноде. Значит, 1100 В на выходе бес-трансформаторного выпрямителя — вполне допустимое анодное напряжение. Все сетки ламп — на “земле”. Автоматическое смещение в цепи катодов ламп в режиме STANDBY обеспечивает их полное запирание, а в режиме передачи — ток покоя около 45 мА на каждую лампу, обеспечивающий линейный режим усиления. Анодное питание — последовательное. В такой схеме уменьшается влияние реактивности анодного дросселя, а также требования к его конструкции.

Три лампы ГУ-50 — это, на мой взгляд, оптимальное решение. Рационально используются все комплектующие, а разница в работе между усилителями на 3-х и 4-х лампах ГУ-50 незаметна для корреспондентов. Возможно, все описанное выше хорошо знакомо некоторым читателям. Но, на мой взгляд, не следует слепо повторять любую конструкцию, не ответив для себя на вопросы: что, как и почему.

Описание схемы бестрансформаторный ламповый усилитель мощности

Схема бестрансформаторный ламповый усилитель мощности (рисунок в тексте статьи) довольно проста. “Минусовый” вывод источника высокого напряжения, который подключается контактами К4а реле Rel4 к измерительному прибору М1, измеряющему анодный ток, является общим проводом схемы по постоянному току, а по переменному току этот провод через конденсаторы С5 и С20 соединен с шасси. Все сетки ламп VL1 — VL3 включены параллельно и соединены с общим проводом. Катоды ламп также соединены параллельно, но к общему проводу подключены через вторичную обмотку входного трансформатора Тг2 и резистор R8, который обеспечивает автоматическое смещение. В катодную цепь также включен резистор R7, который предохраняет лампы от прострелов. Аноды ламп соединены параллельно через антипаразитные дроссели, предотвращающие самовозбуждение усилителя на УКВ.

Нагрузкой бестрансформаторный ламповый усилитель мощности является П-контур. Анодное напряжение подается на “холодный» конец П-контура через дроссель Dr2, т.е. применена схема последовательного анодного питания. В такой схеме катушка П-контура находится под напряжением, но зато снижаются требования к анодному дросселю Dr2. Несмотря на то что в окончательном варианте усилителя применяется дроссель, рассчитанный на установку в схему параллельного питания, я пробовал использовать самый простой дроссель индуктивностью 16мкГн, имеющий рядовую не-секционированную намотку, и эффект был один и тот же — усилитель работал хорошо.

В моих конструкциях П-контур всегда тщательно рассчитывается на основе данных об анодном напряжении и токе, рабочем режиме (в данном случае, класс АВ) и нагруженной добротности катушки П-контура (Q=12). Раньше расчет проводился вручную, а сейчас компьютер делает такой расчет за секунды. Катушки, естественно, изготавливаются согласно рассчитанным индуктивностям для П-контура с учетом диаметра применяемого каркаса.

Из конденсатора емкостью 2×500 пФ получается КПЕ с максимальной емкостью около 135 пФ (при параллельном включении секций). Прореживать пластины в конденсаторе С2 не требуется. Здесь лучше всего использовать строенный КПЕ. КПЕ С1 и С 7 подключены к П-контуру через конденсаторы С2 и С6 и, следовательно, находятся только под ВЧ-напряжением. На низкочастотных диапазонах параллельно каждому КПЕ В П-контуре усилителя используются обычные конденсаторы переменной емкости от старых ламповых радиоприемников. В конденсаторе С1 пластины прореживают через одну, и добавляется емкость (СЗ, С4, С8, С9).

Для переключения диапазонов применяется обычный керамический галетный переключатель (4 галеты, 11 положений). Две галеты, соединенные параллельно, предназначены для переключения отводов катушки индуктивности, а две другие — для подключения добавочных конденсаторов. Если фазовой провод включен правильно, то при подаче на блок питания сетевого напряжения сразу включится реле Rel2, и переменное напряжение поступит на выпрямители. Если фазовый провод включен неправильно, сработает реле Rel1, которое своими контактами перекоммутирует “фазу» и “ноль”, установив их в правильное (безопасное для эксплуатации) положение.

Сетевое напряжение подается на выпрямители через резисторы R14 — R18, которые ограничивают пусковой ток, обеспечивая “мягкий” пуск. В течение несколько секунд напряжение после этих резисторов возрастает до уровня, при котором включается реле Rel3, которое блокирует цепь “мягкого» пуска. После цепи “мягкого” пуска установлен дроссель Dr1, который препятствует попаданию ВЧ-напряжения из усилителя в сеть переменного тока.

Накал лампы и напряжение для низковольтного выпрямителя (D7 — D11 и С37) снимается с трансформатора Тг1. Напряжение на выходе низковольтного выпрямителя — 24 В. Высоковольтный выпрямитель выполнен по симметричной схеме учетверения напряжения. Он включается сразу после подачи сетевого напряжения, и после “мягкого” пуска на его выходе появляется напряжение 1200 В. Двух контактный двухпозиционный тумблер SW2a, b служит для переключения режима STANDBY. При включенном режиме STANDBY усилитель сохраняет готовность к работе, но не подключен к выходу трансивера, поэтому сигнал “раскачки” через нормально замкнутые контакты Rel5 и Rel6 поступает прямо в антенну.

При выключении режима STANDBY срабатывает реле Rel4, и высокое напряжение подключается к общему проводу и к анодной цепи. Одновременно подается напряжение на цепи питания реле Rel5 и Rel6. Переход “прием/передача” осуществляется при замыкании контактов К7 реле Rel7. Для управления этим реле применяется транзисторный ключ Q1. Напряжение для ключа и для реле Rel7 берется от интегрального стабилизатора IS1. Это напряжение должно быть не более 12 В, потому что во всех современных трансиверах линия РТТ имеет потенциал +12В в режиме приема и 0 В — в режиме передачи.

Конструкция и детали бестрансформаторный ламповый усилитель мощности

В авторском варианте бестрансформаторный ламповый усилитель мощности был размещен в корпусе от генератора Г5-54. Задняя панель сохранена оригинальная, а передняя панель изготовлена новая (рисунок в тексте), из алюминия толщиной 4 — 5 мм.

В корпусе при помощи уголков устанавливается горизонтальное шасси (рисунок). Монтаж бестрансформаторный ламповый усилитель мощности — комбинированный. Часть деталей устанавливается навесным способом, а остальные — на трех платах. На одной плате из стеклотекстолита выполнен высоковольтный выпрямитель, на второй размещены детали цепи “мягкого” пуска, Dr1, конденсаторы С38 и С39, низковольтный выпрямитель, реле Rel3, Rel7 и электронный ключ. На третьей плате установлены трансформатор Тг2, реле Rel5, R7, R8 и конденсатор С17.

На шасси установлен проходной керамический изолятор. В какой радиостанции применялся этот изолятор, я не знаю, но можно использовать и самодельный, выточенный из фторопласта (рисунок).

Через изолятор проходит шпилька М4, и через шайбы и гайки изолятор крепится к шасси. Снизу шасси на одном конце шпильки присоединяются дроссели Dr3 — Dr5, а на другом конце — “горячий” вывод катушки ВЧ-диапазонов. Другой вывод катушки припаян к переключателю диапазонов. Катушка установлена горизонтально. Катушка НЧ-диапазонов установлена перпендикулярно шасси Анодный дроссель Dr2 установлен сверху шасси, горизонтально, при помощи одного уголка. Моточные данные катушек L1, L2 и анодного дросселя приведены на рисунке.

Дроссель Dr1 намотан на ферритовом кольце М2000 и содержит 25 витков (бифилярная намотка) провода 00,6 мм в ПВХ-изоляции. Согласующий трансформатор Тг2 содержит 11 витков коаксиального кабеля 03,5 мм, намотанных на ферритовом кольце размерами 28x14x8 мм и проницаемостью 200 Репе Rel1, Rel2 и Rel3 — переменного тока (220V/10A), установлены на октальных панельках. Реле Rel3 и Rel5 — RAS-2415 (24V/10A), репе Rel7 — RAS-1215 (12V/10A), Rel6 — 24V/10A.

Запуск и настройка бестрансформаторный ламповый усилитель мощности

После окончательного монтажа и его проверки, тренировке подвергаются лампы. Вначале на протяжении суток подается только накальное напряжение. Потом лампы вынимают из панелек и, вставляя их по одной, поочередно, проверяют начальный ток при подаче анодного напряжения (без раскачки). Начальный ток должен быть около 45 мА. Разница начальных токов ламп не должна превышать ±5%. После подбора ламп усилитель включается в холостой режим (без раскачки) на 5 — 6 часов. Такая тренировка гарантирует долгую жизнь ламп, у них не бывает прострелов и голубого свечения в колбах.

Если в усилителе установлены катушки П-контура, отличающиеся от тех, что приведены на рис.5, то придется подобрать положение отводов.

Бестрансформаторный ламповый усилитель мощности

Этот усилитель был задуман инженерами компании Natural Audio как бескомпромиссный, способный сочетать в себе все достоинства звучания электронных ламп и, вместе с тем, исключить недостатки конструкции, обычно связанные с их применением. Теоретически усилитель способен воспроизводить НЧ почти от 0 гц до гц. Практически же, от 2 гц. Применение схемы УПТ усилитель постоянного тока , возможно,единственной в мире реализованной в ламповых усилителях, дало возможность отказаться от проходных реактивностей конденсаторов в сигнальных цепях.

Поиск данных по Вашему запросу:

Бестрансформаторный ламповый усилитель мощности

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Ламповые усилители без выходного трансформатора

Самодельный ламповый усилитель. Ламповый усилитель мощности звука

Бестрансформаторный ламповый усилитель Futterman OTL на 6DR7

Aitos Audio EV 803: бестрансформаторный ламповый усилитель мощности

Схема бестрансформаторного усилителя OTL на лампах 12B4

Aitos Audio EV 803: бестрансформаторный ламповый усилитель мощности

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ламповый усилитель на ГУ 81М

Ламповые усилители без выходного трансформатора

А правильно намотать выходной трансформатор с секционированием или галетным способом очень трудоемко и зачатую непонятно, как это сделать. Руководства по намотке выходных трансформаторов обычно привязаны к определенной схеме и выходной лампе и даются авторами в довольно произвольной трактовке.

В итоге, намотка выходного трансформатора — это наиболее муторная и затратная по времени и деньгам эпопея в создании качественного лампового усилителя. По этой причине радиолюбители на выходные трансформаторы поголовно ругаются и очень не любят их делать. Ссылки по теме найдете в конце статьи. В интернете есть большое количество схем бестрансформаторных ламповых усилителей.

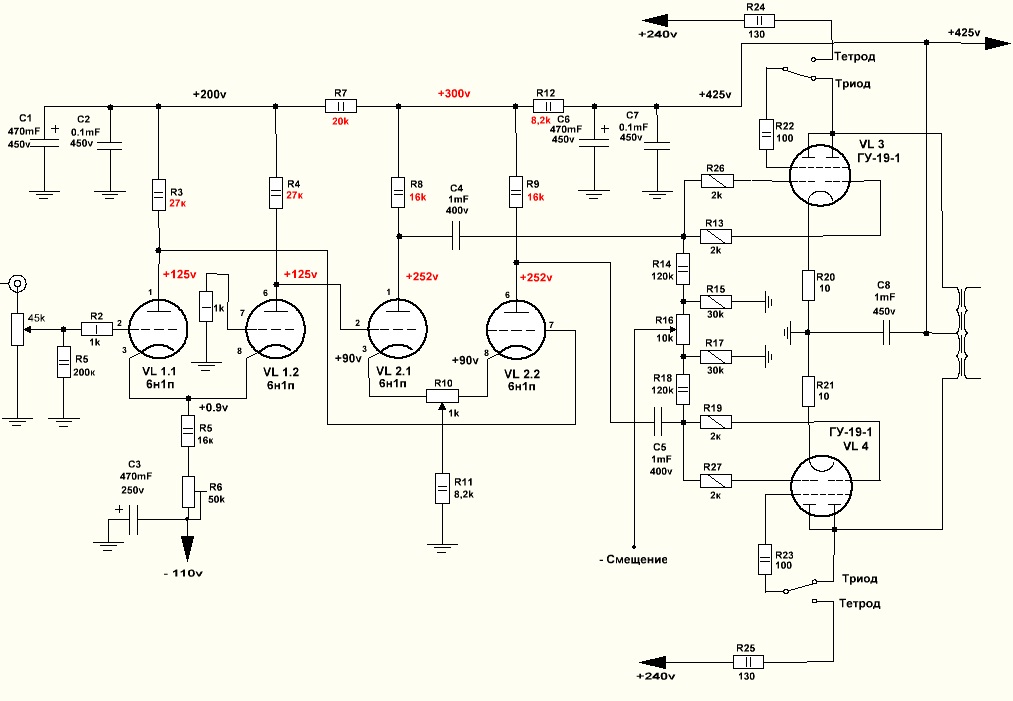

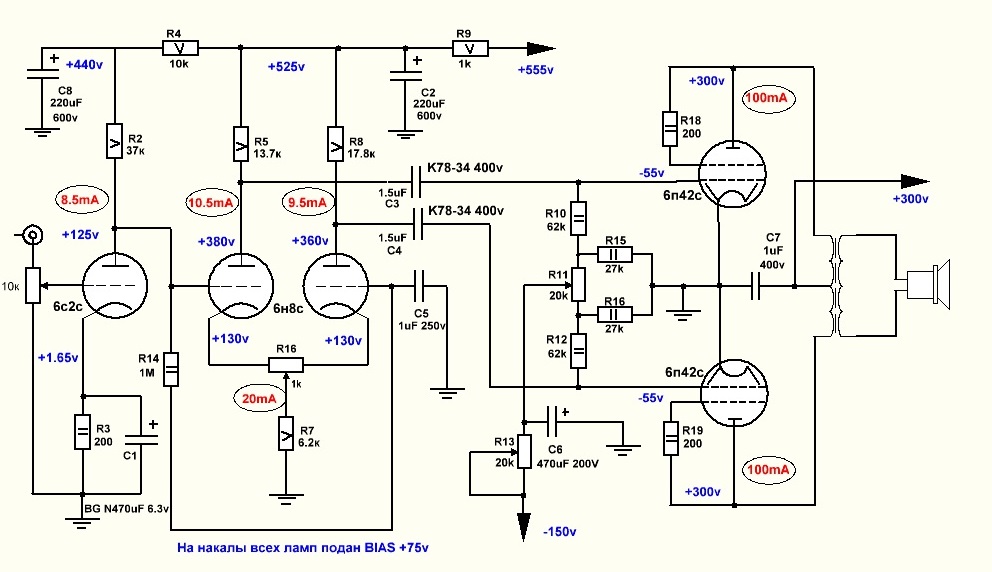

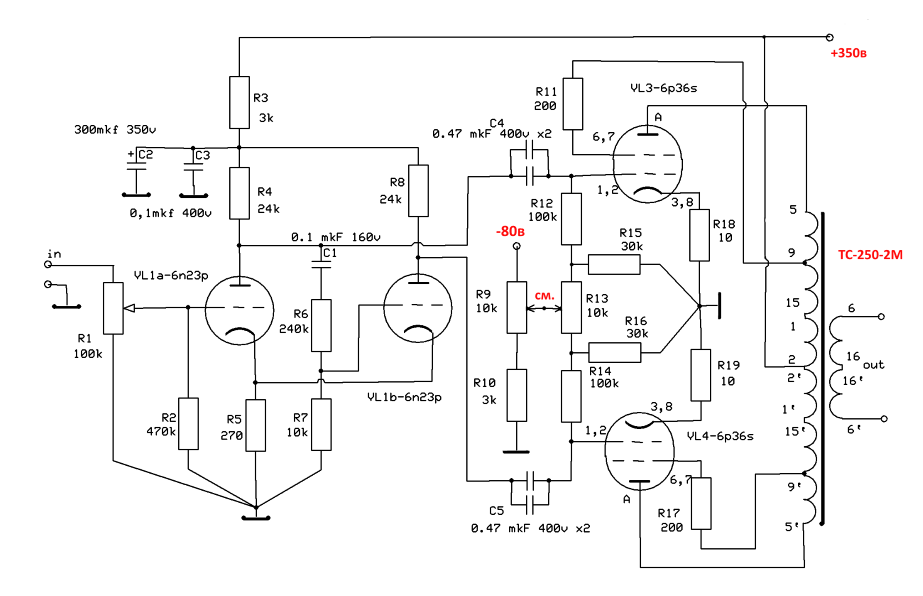

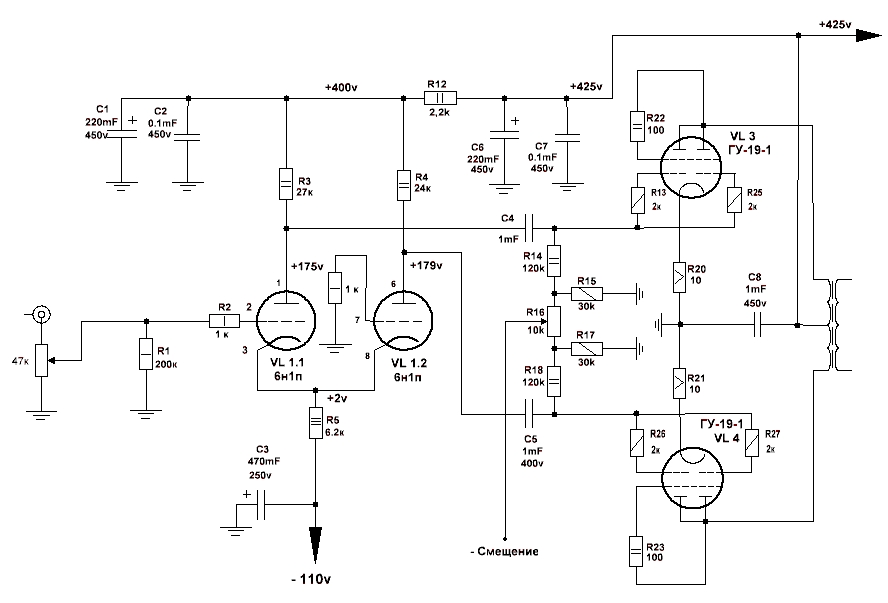

Две их основные разновидности: 1. Включение нескольких ламп с низким внутренним сопротивлением параллельно и работа на обычные низкоомные динамики. Как вариант — можно применить мощную лампу строчной развертки телевизоров 6пс, которая имеет тоже относительно низкое внутреннее сопротивление.

Если применять лампы с низким внутренним сопротивлением, то их нужно соединять по несколько штук в параллель. Основные лампы для безтрансформаторных усилителей это 6с33с и 6с18с. Внутри баллона каждой из них находится по два мощных триода с плоскими, хорошо развитыми анодами. За счет близкого расположения катода, сетки и анода, которые имеют большую площадь поверхности, внутреннее сопротивление лам беспрецедентно низкое. К сожалению низкое внутреннее сопротивление ламп 6с33с и 6с18с это почти единственное их преимущество.

Спец лампы, предназначенные для стабилизаторов напряжения имеют малую крутизну и невысокий коэффициент усиления. Чтобы поднять усиление первого каскада, пришлось повысить его анодное напряжение почти до максимума по даташиту лампы 6н2п.

По этой же причине пришлось увеличить номинал резисторов утечки выходного двухтактного каскада. В таком режиме внутреннее сопротивление Ri каждого триода лампы 6н2п примерно в три раза меньше сопротивления анодных резисторов, что делает дифкаскад максимально линейным.

Генератор стабильного тока на МП38А имеет выходное сопротивление больше 1 Мом, что без дополнительных мер позволяет получить максимально равные напряжения на выходе плеч дифференциального каскада. Германиевый источник тока повышает линейность дифкаскада и снижает его чувствительность к пульсациям питающего напряжения. Двухтактный выходной каскад собран на высоколинейных пальчиковых триодах 6с19п, применяемых обычно в стабилизаторах напряжения.

Каждое плечо выходного каскада имеет отдельный изолированный источник питания с низким внутренним сопротивлением. Итого — бестрансформаторный ламповый усилитель содержит 6 независимых источников питания для стерео-варианта. В цепях серок триодов 6с19п установлены два делителя, служащих для балансировки выходного каскада.

При входном напряжении 2,3 В выходная мощность с двумя лампами 6с19п составляет 5,5 Вт на нагрузке Ом. Чувствительность несколько ниже, чем принято и это можно считать небольшим недостатком данного бес трансформаторного усилителя. Звук у бестрансформаторной схемы оказался весьма интересным. Поразила высокая детальность, совершенно не характерная для ламповых трансформаторных аппаратов. Она была скорее, как у транзисторного усилителя, но с ламповой теплотой. Я объясняю это высоким быстродействием данной схемы и ее сверх широкой полосой пропускания.

Возможно свой эффект дает малая, по сравнению с традиционным выходным трансформатором — индуктивность высокоомного динамика. На осциллографе фронты меандра практически не режутся до частоты 80 КГц. Особенно хорошо широкая полоса заметна на одновременном звучании нескольких инструментов, дающих плотный высокочастотный спектр: тарелок, литавр, духовых и др. Инструменты звучат отдельно и не смешиваются в кучу, что не редко бывает у трансформаторных усилителей.

Хороший плотный низ, и это при всего 5-ти Ваттах на выходе!

Удивительно… Уровень интермодуляционных искажений оказался значительно ниже уровня гармонических, что редкость для ламповых схем. Графики искажений приведены на фото. Для тех кто слушать любит, а паять не очень я могу изготовить такой бестрансформаторный усилитель на заказ. В комплект к нему можно включить либо высокоомные динамики на базе 10ГД, либо винтажные высокоомные Филлипсы х годов на Ваш выбор — в оформлении или без.

Создано: Автор Виталий. Разработка сайта webtraktor. Бестрансформаторный ламповый усилитель на лампах 6с19п принципиальная схема первый вариант Бес трансформаторный ламповый усилитель на лампах 6с19п обмотки силового трансформатора с токами, напряжениями и диаметром провода Без трансформаторный ламповый усилитель на лампах 6с19п авторской конструкции одного из последователей святослава Безтрансформаторный ламповый усилитель на лампах 6с19п с несколько измененным блоком питания относительно авторской.

Бестрансформаторный усилитель лампы 6с19п в двухтактном режиме дают 2 х 6 Ватт на нагрузке Ом Блок питания этого усилителя без выходных трансформаторов имеет общие источники питания для каждых двух плеч Циклотрона Оптимальное сопротивление нагрузки для этого бестрансформаторного усилителя на лампах 6с19п от Ом до 1,5 КОм Комплект ламп 6СП для бес трансформаторного усилителя мощностью 2 х 5,5 Вт на Ом.

Подвал шасси с навесным монтажом бестрансформаторного усилителя на лампах 6СП Этот экземпляр бестрансформаторного усилителя на лампах 6с19п собрал болгарский радиолюбитель, комплектация супер бюджетная Три канала — моноблока бестрансформаторные усилители на лампах 6с19п для трехполосной акустики Вид на навесной монтаж трех моноблоков собранных по бестрансформаторной схеме на лампах 6с19п.

Автор: Виталий Аовокс Опубликовано:. Оценка 4.

Самодельный ламповый усилитель. Ламповый усилитель мощности звука

Давно мечтал послушать, как звучит бес трансформаторный ламповый усилитель, включенный напрямую в высокоомный динамик, исключив незыблемые для ламповой техники выходные трансформаторы или дорогие электролитические конденсаторы. А правильно намотать выходной трансформатор с секционированием или галетным способом очень трудоемко и зачатую непонятно, как это сделать. Руководства по намотке выходных трансформаторов обычно привязаны к определенной схеме и выходной лампе и даются авторами в довольно произвольной трактовке. В итоге, намотка выходного трансформатора — это наиболее муторная и затратная по времени и деньгам эпопея в создании качественного лампового усилителя. По этой причине радиолюбители на выходные трансформаторы поголовно ругаются и очень не любят их делать. Ссылки по теме найдете в конце статьи. В интернете есть большое количество схем бестрансформаторных ламповых усилителей.

Статьи по ламповым усилителям мощности, схемы ламповых усилителей Бестрансформаторный двухтактный усилитель Мамонт-1 · Варианты.

Бестрансформаторный ламповый усилитель Futterman OTL на 6DR7

На многих тысячах страниц воспета красота лампового звука и для многих, кто вкусил эту необычайную музыкальность и, не побоюсь этого слова, человечность, ламповое звуковоспроизведение стало пожизненной страстью, ибо становится очевидным, что лучшего в звуковоспроизведении нет и не будет. Но, как показывает суровая практика, далее наступают мучительные годы поисков совершенства, бессонные ночи и опухшие уши. Ведь правильный ламповый аппарат необычайно чувствителен к каждому компоненту и при подборе оных результат чаще всего абсолютно непредсказуем. На моей практике, к примеру, неоднократно случалось отказываться от общепризнанных дорогих разъемов в пользу совершенно безымянных китайских экземпляров, потому что именно этот китайско-марсианский сплав металлов именно в этой схеме давал наиболее волшебный результат! И особенная головная боль в истории с ламповыми усилителями с трансформаторным выходом возникает в процессе подбора акустики, ибо, как показывает опыт, то, что с одними колонками дает воистину божественный результат, с другими может дать самый отвратительный звук, который вы только слышали. А подбирать колонки, меняя их, как шнуры, согласитесь, не так-то просто. Но годы идут, и голова седеет, да и лень-матушку никто не отменял

Aitos Audio EV 803: бестрансформаторный ламповый усилитель мощности

Усилители Music Angel. КТ Filament Voltage 6. Plate Voltage D. Grid Voltage Peak A.

Мощный бестрансформаторный блок питания Заманчивая идея избавиться от крупногабаритного и очень тяжелого силового трансформатора в блоке питания усилителя мощности передатчика, давно озадачивает радиолюбителей. Особенно, эта идея привлекательна для участников радиоэкспедиций, где каждый лишний килограмм массы аппаратуры ощущается «собственным горбом».

Схема бестрансформаторного усилителя OTL на лампах 12B4

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно.

Aitos Audio EV 803: бестрансформаторный ламповый усилитель мощности

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно. Русские инструкции бесплатно. Стол заказов:.

бестрансформаторный усилитель мощности на гу схема. лампового усилителя мощности на лампах 6ПЗС ламповая техника.

Рубрики: Прочие конструктивы и схемотехника. В этой схеме рис. В итоге мы получаем лучшую динамическую характеристику, большую линейность и выходную мощность около 20 Вт на канал в зависимости от характера музыкального произведения , для озвучивания квартиры мощности этого усилителя оказывается более чем достаточно даже для любителей громкого прослушивания. Благодаря высокой линейности удалось отказаться от обратных связей, получив характерное ламповое динамичное и детальное звучание.

Каскадный режим Линейный режим. Внешний вид аналогичен модели ADM фото во вложении , кроме наличия у высокоомного лепестка для соединения с рамой «минусового» вывода. Отредактировал в Svjatoslav. Просто станьте счастливыми.

Наибольшие искажения возникают в выходном каскаде усилителя, причем основной причиной искажений является выходной трансформатор. Выходной трансформатор ограничивает диапазон воспроизводимых усилителем частот как со стороны низких, так и со стороны высоких частот.

Бестрансформаторн ый ламповый усилитель в комплекте с высокоомной АС. Описаны и существуют схемы ламповых усилителей, не содержащих выходных трансформаторов. Есть две основные разновидности таких схем: работающих на высокоомный динамик и те схемы, где используются специальные низкоомные лампы, которые могут работать на обычный низкоомный громкоговоритель. Второй вариант имеет основные недостатки — дефицитность и дороговизна некоторых таких низкоомных ламп например 6С33С, 6С18С. И громоздкость самой конструкции — для нормальной работы используется по несколько ламп в параллель. Ещё и с подобранными параметрами.

Оставьте комментарий 6, Любопытная точка зрения от Павла Макарова. Представленные рассуждения автора весьма и весьма разумны, здравого смысла в размышлениях довольно много.

Простой бестрасформаторный лампово-транзисторный усилитель мощности 6Н23П + КТ825 » Журнал практической электроники Датагор

Автор: Владислав Креймер, г. Донецк

Введение

На многих тысячах страниц воспета красота лампового звука, и для многих, кто вкусил эту необычайную музыкальность, и, не побоюсь этого слова, человечность, ламповое звуковоспроизведение стало пожизненной страстью, ибо становится очевидным, что лучшего в звуковоспроизведении нет и не будет. Но, как показывает суровая практика, далее наступают мучительные годы поисков совершенства, бессонные ночи и опухшие уши :). Ведь правильный ламповый аппарат необычайно чувствителен к каждому компоненту и при подборе оных результат чаще всего абсолютно непредсказуем. На моей практике, к примеру, неоднократно случалось отказываться от общепризнанных дорогих разъемов в пользу совершенно безымянных китайских экземпляров, потому что именно этот китайско-марсианский сплав металлов именно в этой схеме давал наиболее волшебный результат! И особенная головная боль в истории с ламповыми усилителями с трансформаторным выходом возникает в процессе подбора акустики, ибо, как показывает опыт, то, что с одними колонками даёт воистину Божественный результат, с другими может дать самый отвратительный звук, который вы только слышали :). А подбирать колонки, меняя их как шнуры, согласитесь, не так-то просто. Но годы идут, и голова седеет, да и лень-матушку никто не отменял…
Вот именно на стыке таких полярных соображений и родилась эта схема, она предназначена для тех, кто желает побыстрее начать наслаждаться музыкой, максимально сократив время и мучения на этапе изготовления усилителя.

Усилители на транзисторах

Б. Хохлов Высококачественный усилитель НЧ. — Радио, 1960, №2, с.27, 28

Автором описан усилитель мощности на транзисторах П11, П13, П201 с регулятором тембра и стабилизированным блоком питания. Усилитель имеет максимальную выходную мощность 6 Вт на нагрузке 8 Ом, полосу воспроизводимых частот 30 — 20000 Гц, неравномерность частотной характеристики — 3 дб, нелинейные искажения не более 5%. В последствии данная схема повторялась на более современной для того времени базе элементов (обычно данная схема реализовывалась на германиевых транзисторах).

В этой же статье автором приведена схема тон коррекции:

АЧХ данного тон компенсатора приведена ниже:

Усилитель мощности можно питать напряжением 12В, выходная мощность при этом составит 3-4 Вт.

Бестрансформаторный усилитель на транзисторах. — Радио, 1961, №10, с.57,58

Выходная мощность усилителя 2-2,5 Вт, диапазон воспроизводимых частот 10 Гц — 20 кГц, коэффициент нелинейных искажений 3-4%, чувствительность — 30 мВ.

И.Журавлев, В.Белоусенко О подборе транзисторов для высококачественных усилителей НЧ. — Радио, 1968, №2

К началу 1968 г. схема бестрансформаторного усилителя на транзисторах приобрела следующий вид:

При этом, для достижения максимального качества звучания отмечалось о необходимости подбора транзисторов. Так отмечалось, что при тщательном подходе к отбору можно добиться при выходной мощности 8-15 Вт коэффициента гармоник 0,5-0,8 %. В статье приводится схема и описание методики для подбора транзисторов:

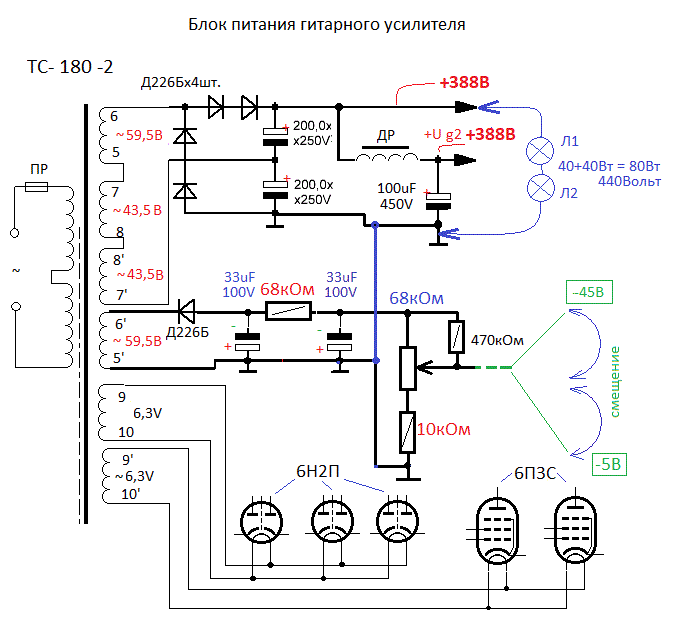

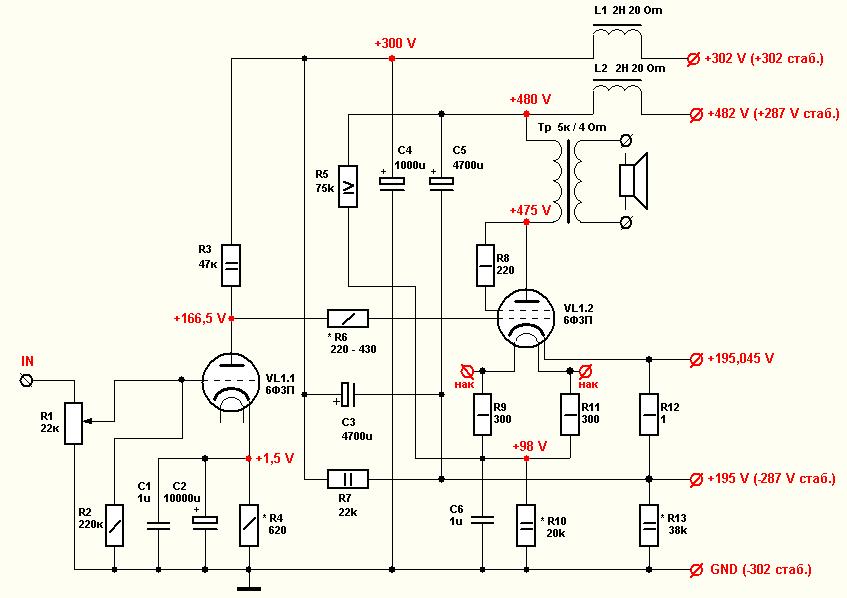

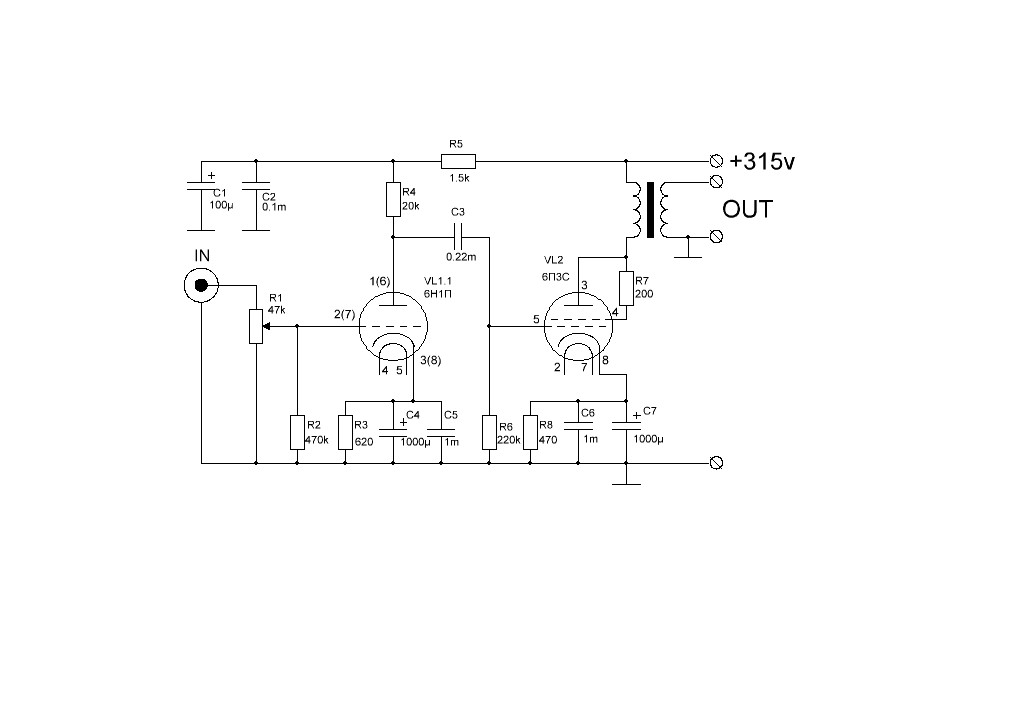

Усилители на лампах

В.Большов Усилитель низкой частоты. — Радио, 1965, №7

Схема данного усилителя очень простая (содержит всего 2 не дефицитные лампы — 6Н2П, 6П14П) и может быть рекомендована для начинающего «ламповика». Усилитель имеет выходную мощность 3 Вт, чувствительность — 100 мВ, коэффициент нелинейных искажений не превышает 5 %, полоса воспроизводимых частот 20 — 20000 Гц (при правильной настройке).

Описание конструкции усилителя и рекомендации по его настройки приведено в оригинальной статье.

В.Иванов Усилитель низкой частоты. — Радио, 1967, №8, с.46-48

Ещё одна схема для начинающих «ламповиков» опубликована в 8 номере журнала Радио за 1967 год. К её достоинствам кроме простоты следует отнести подробное описание и приведенные рекомендации по изменению схемы в части введения ООС, что позволяет поэкспериментировать со схемой «пощупав» её изнутри.

Данный усилитель имеет выходную мощность 3,5 Вт (при введении ООС снижается до 3 Вт, но расширяется диапазон воспроизводимых частот), коэффициент нелинейных искажений менее 2 %, чувствительность — 100 мВ, полоса усиливаемых частот 50 — 12 000 Гц, собственные шумы в 500 раз слабее полезного сигнала.

Выходной трансформатор может быть как готовый от выходного каскада с лампой 6П1П так и самодельный на Ш образном сердечнике с площадью среднего керна 4 см2. Первичная обмотка содержит 2500 витков ПЭЛ 0,16, вторичная 75 вика ПЭЛ 0,8-0,9.

Описание конструкции усилителя и рекомендации по его настройке приведены в статье.

В.Шлыков Экономичный усилитель для автомобильных приемников. — Радио, 1960, №5, с.32

Данная схема лампового усилителя (6Н2П, 6Н14П) с выходной мощностью 1 Вт (при анодном токе покоя 6-8 мА) и линейной АЧХ в диапазоне 60..9000 Гц является довольно простой для повторения и может быть применена для построения своего первого лампового усилителя. По умолчанию схема используется для подключения к усилителю ПЧ приемника с выходным напряжением 150 мВ.

Выходной трансформатор намотан на сердечнике Ш12 ,толщина пакета 15 мм, сборка в перекрышку. Первичная обмотка содержит 2 х 3000 витков провода ПЭЛ 0,1, вторичная — 72 витка ПЭЛ 0,51 (для динамика сопротивлением 5,5 Ом).

В.Большов Усилители низкой частоты. — Радио, №7, с.47-51

В статье приводится несколько простых схем усилителей мощности на лампах.

1. УМЗЧ на 6Ж1П и 6П14П имеет выходную мощность 3 Вт, чувствительность 150 мВ, коэффициент нелинейных искажений — 2,5%. Усилитель имеет корректирующую цепочку С7R6C5 для регулировки тембра ВЧ.

АЧХ для 2-х крайних положений R6

Выходной трансформатор выполнен на сердечнике Ш16х16, первичная обмотка содержит 3500 витков провода ПЭЛ 0,15, вторичная — 165 витков ПЭЛ 0,64 для нагрузки сопротивлением 4 Ом.

2. Схема усилителя приведенного ниже имеет следующие характеристики: выходная мощность — 3 Вт, чувствительность — 100 мВ, коэффициент нелинейных искажений — 1,5 %. Усилитель выполнен на лампах 6Н2П,

6П14П и имеет регулировку тембра на НЧ и ВЧ.

Выходной трансформатор аналогичен предыдущей конструкции.

3. Ниже приведена схема двухтактного усилителя мощности. Его выходная мощность — 10 Вт при коэффициенте гармоник — 0,3%, чувствительность — 0,7 В.

Выходной каскад усилителя выполнен по ультралинейной схеме и работает в режиме АВ. Необходимо учитывать, что у данного класса усилителей применяются более жесткие требования для выходных трансформаторов и фильтрации анодного напряжения.

Выходной трансформатор выполняется на сердечнике Ш25х30. Секции первичной обмотки Ia, Iг содержат по 850 витков ПЭЛ 0,1, обмотки Iб, Iв — по 650 витков ПЭЛ 0,1. Вторичная обмотка содержит 140 витков ПЭЛ 0,64 для нагрузки 16 Ом. Схемы намотки трансформаторов для ультралинейных усилителей приведены в специализированной литературе, также можно здесь: Радио №4, 1958, стр. 28.

4. Усилитель приведенный ниже имеет выходную мощность 12 Вт при коэффициенте гармоник на частоте 1000 Гц — 0,4 %. Чувствительность усилителя — 100 мВ.

Выходной трансформатор выполнен на магнитопроводе Ш25х30, для уменьшения индуктивности между обмотками мотается следующим образом:

Первичная обмотка разделена на 6 частей по 500 витков ПЭЛ 0,1. Вторичная обмотка состоит из двух соединенных последовательно половин, состоящих из двух параллельно включенных секций по 40 витков ПЭЛ 0,64. Практически намотку трансформатора выполняют следующим образом: сначала наматывают секции 1-7-2-8-3, после чего каркас переворачивают и наматывают секции 4-9-5-10-6. Затем соединяют секции по схеме на рисунке (б).

5. Схема 20-ватного усилителя с коэффициентом нелинейных искажений 1,2 % и чувствительностью 0,5 В приведена ниже. АЧХ равномерна в диапазоне 20 Гц — 20 кГц.

Выходной трансформатор выполнен на сердечнике Ш30х35. Обмотки Iа, Iб содержат по 1200 витков ПЭЛ 0,25, обмотка II содержит 85 витков ПЭЛ 1,0. Намотка осуществляется по правилам для ультралинейного УМЗЧ (см. описание выше).

6. Двухканальный ламповый усилитель мощности (4,5 Вт НЧ/ Кг — 3 %, 3 Вт ВЧ/ Кг — 2%, входное напряжение — 250 мВ) построен на 3-х лампах по следующей схеме:

Выходной трансформатор ВЧ выполнен на сердечнике Ш12х16, первичная обмотка содержит 1500 витков ПЭЛ 0,1, вторичная 56 витков ПЭЛ 0,51. Пластины собраны встык с зазором 0,1мм. Выходной трансформатор НЧ собран на сердечнике УШ 19х28. Первичная обмотка содержит 3000 витков ПЭЛ 0,12, вторичная — 52 витка провода ПЭЛ 0,64. Пластины собраны встык с зазором 0,12 мм.

В. Смирнов Высококачественный усилитель.

— Радио, 1960, №9, с.45, 46

Автором предложена схема ультралинейного усилителя мощности на 5 лампах (в монофоническом варианте) с автотрансформаторном выходом на нагрузку 4 и 16 Ом. Применение автотрансформатора упрощает повторение данной конструкции. Выходная мощность усилителя УМЗЧ — 12 Вт, коэффициент нелинейных искажений — 3 %, чувствительность — 100 мВ, полоса воспроизводимых частот — 30…20000 Гц.

Первый каскад выполнен на высокочастотном пентоде 6Ж1П для расширения полосы пропускания усилителя в сторону ВЧ. Второй каскад — катодный повторитель выполненный на «половине» триода 6Н1П. Выходной каскад собран на лампах 6П14П по противопараллельной схеме. Фильтр на элементах R8C4R9C5 в схеме применен для уменьшения помех от электродвигателя проигрывателя грампластинок — при повторении на текущий момент не актуален.

Питание ламп следует осуществлять от двух трансформаторов либо от одного но с изолированными обмотками. Каждый выпрямитель должен обеспечивать при напряжении 250-300 В ток до 55 мА.

Выходной автотрансформатор выполнен на сердечнике Ш25х25. Секции I и I’ имеют по 50 витков ПЭЛ 0,9, II и II’ по 80 витков ПЭЛ 0,9, III и III’ — по 740 витков ПЭЛ 0,31.

Если планируется использовать усилитель с другой нагрузкой, то количество витков можно рассчитать по формуле:

Простой усилитель НЧ. — Радио, 1961, №9, с.56

В схеме усилителя нет отдельного фазоинвертора ,выходные лампы работают сами в качестве фазоинверторов. Выходная мощность усилителя — 6 Вт.

Трансформатор Тр1 выбирается мощностью 15 Вт, первичная обмотка рассчитана на сопротивление анодной нагрузки — 8 кОм, вторичная на нагрузку 4 Ом.

Г.Крылов Модернизация простого усилителя НЧ. — Радио, 1962, №4 с. 52

Схема усилителя мощности на 3-х лампах (6Ж8, 6Н9С, 6Н5С) имеет номинальную выходную мощность 4 Вт, частоту воспроизводимых частот — 30..15000 Гц, коэффициент нелинейных искажений — 1 %.

Выходной трансформатор собран на сердечнике Ш-20, толщина набора 20 мм. Первая и третья секции трансформатора содержат по 84 витка ПЭ 0,51, вторая — 336 витков ПЭ 0,35. Порядок намотки: Первая — Вторая — Третья (см. Радио, 1961, №1, с.53, 54).

Г.Крылов Широкополосный усилитель низкой частоты. — Радио, 1963, №11, с.37-39

Схемы усилителей мощности с воспроизводимой полосой частот от 20 Гц до 20 кГц начали печататься в периодике СССР начиная с 60-х годов 20 века. Связано это было с развитием вещания в УКВ диапазоне, который позволял транслировать передачи в высоком качестве.

Одна из первых схем с высокими показателями (для того времени) была опубликована в в конце 1963 года:

Следует отметить, что в журнале дается подробное описание по изготовлению и наладке усилителя, что значительно повышает возможность её успешного повторения.

Выходная мощность усилителя — 7 Вт, коэффициент нелинейных искажений ~1%, частота воспроизводимых частот при нелинейности не более 1 дб — 20 — 20000 Гц, чувствительность — 0,2 В. Усилитель рассчитан на работу с высокоомной нагрузкой ~300 Ом. При использовании автотрансформатора можно использовать и обычные колонки на 4..16 Ом.

Для нагрузки 9 Ом автотрансформатор изготавливается на базе сердечника УШ-16х32, обмотка I содержит 500 витков провода ПЭЛ 0,35, секция II — 110 витков ПЭЛ0,74.

Налаживание усилителя сводится к подбору режима ламп (измеряются вольтметром с высокоомным входом 20МОм/В). Для обеспечения высоких показателей усилителя необходимо тщательно подобрать сопротивления R10, R17, R18, R19, R21, R22, R23 — подбираются попарно для каждого каскада с точностью не менее 5 %.

Е.Вайсман Электролина. — Радио, 1964, №8, с.60

Схема усилителя взята из общей схемы электромузыкального инструмента «Электролина». Усилитель работает в ультралинейном режиме, имеет выходную мощность 12 Вт и воспроизводит диапазон частот от 40 до 15000 Гц. Коэффициент динамических искажений не превышает 0,3 %. В схеме использован выходной трансформатор от радиоприемника «Фестиваль».

Г. Крылов Усилитель низкой частоты.

— Радио, 1966, №2, с.28

Усилитель выполнен на лампах 6Н2П и 6С19П и имеет бестрансформаторный выход, правда, на высокоомную нагрузку. Подключение низкоомных колонок возможно через автотрансформатор. Усилитель работает в диапазоне частот 20 — 20 000 Гц, имеет выходную мощность до 3 Вт, коэффициент нелинейных искажений при мощности 2 Вт порядка 1 %.

Автотрансформатор можно собрать на сердечнике Ш-16 с толщиной набора 32 мм. Обмотка I содержит 500 витков ПЭЛ 0,33, II и III — по 70 витков ПЭЛ 0,51. Первой наматывается секция II, затем I и последней III.

Оригинальную статью можно скачать здесь.

Н. Зыков Высококачественный усилитель НЧ. — Радио, 1966, №4, 5, 6

Усилитель имеет выходную мощность 8 Вт, чувствительность — 100 мВ — 10 В в зависимости от типа входа, коэффициент нелинейных искажений на мощности 6 Вт — 0,2 %, на максимальной — 0,5 %. Усилитель рассчитан на нагрузку — 4 Ом, имеет в составе 5-ти полосный эквалайзер. В УМЗЧ применяются: 3 лампы 6Н1П, 2 лампы 6П14П. Фактически, данная схема являлась первой публикацией качественного усилителя в периодике с описанием конструкции и возможностью повторения радиолюбителем со средней квалификацией.

Подробное описание конструкции можно скачать здесь.

Н. Зыков Усилитель НЧ с экспандером. — Радио, 1966, №12

Усилитель построен на лампах 6Н2П, 6Н1П, имеет возможность расширения динамического диапазона на 10 — 14 дБ, что улучшает восприятие звука. Выходная мощность усилителя — 12 Вт, диапазон воспроизводимых частот — 30 — 18000 Гц, чувствительность — 100 мВ, коэффициент нелинейных искажений не превышает 1 %. Нагрузка может быть сопротивлением 1,5 — 9 Ом.

Подробное описание конструкции можно скачать здесь.

А. Слоним Двухканальный усилитель. — Радио, 1967, №9, с.31, 54

Схема усилителя предложенного автором имеет раздельные оконечные усилительные каскады для НЧ (40 — 1000 Гц) и ВЧ (1000 — 15000 Гц). Усилитель построен на 4-х лампах: 6Ж4 (6Ж1П), 6Н9С (6Н2П) и двух 6Н5С в оконечных каскадах. Каждую 6Н5С можно заменить на две 6С19П. Усилитель рассчитан на высокоомную нагрузку (150 — 550 Ом), можно использовать и низкоомную совместно с автотрансформатором (см. Радио, 1966, №2, стр.28). Чувствительность усилителя — 100 мВ, выходная мощность — 3,5 Вт на канал.

Вариант замены выходных ламп на 6С19П

Описание и настройка усилителя, а также схема блока питания приведены в статье.

Г. Крылов Усилитель низкой частоты. — Радио, 1967, №3, с.32

Автором представлена схема несложного усилителя на трех лампах: 6Н2П в предварительном каскаде усиления и 2-х 6П14П в оконечном. Выходная мощность усилителя 6 Вт при коэффициенте нелинейных искажений 1 %. Частота воспроизводимых частот — 30 — 15 000 Гц, чувствительность — 0,3 В.

Выходной трансформатор выполнен на сердечнике Ш26 с толщиной набора 26 мм. Первичная обмотка содержит 2х1200 витков ПЭВ-2 0,19, вторичная 3х88 витков ПЭВ-2 0,47. Схема размещения обмоток показана на рис. ниже:

Подробнее об усилителе можно почитать

.
Е. Зельдин Триодный усилитель класса В. — Радио, 1967, №4, с. 25, 26
В статье приведены две схемы усилителей на лампах 6Ф1П и 6Н6П и на лампах 6Н2П и 6Н6П. Выходная мощность 2,5 Вт (3 Вт при анодном напряжении 300 В), коэффициент нелинейных искажений >4% (1% при введении ООС). Диапазон воспроизводимых частот — 40 — 15 000 Гц.
Выходной трансформатор собран на сердечнике Ш-12 ,толщина набора 20 мм. Первичная обмотка состоит из двух секций, каждая по 2300 витков ПЭВ 0,12 ,вторичная — 74 витка ПЭЛ 0,74 (наматывается между секциями первой обмотки).
Для данного схемного решения выходной трансформатор собран на сердечнике Ш-12 с толщиной набора 18 мм. Первичная обмотка содержит 2 секции по 1800 витков ПЭВ 0,13, вторичная — 95 витков ПЭЛ 0,59 для нагрузки 13 Ом). Вторичная наматывается также как в предыдущем варианте между секциями первой.
Подробнее описание приведено здесь.
Г. Крылов Усилитель низкой частоты. — Радио, 1968, №8, с.
41
Усилитель построен на 3-х лампах (6Ж1П и 2х 6П15П) и имеет следующие параметры: Выходная мощность 6 Вт при коэффициенте гармоник 3 % (при мощности 4 Вт коэффициент гармоник 1 %), диапазон воспроизводимых частот при неравномерности 1 дБ — 25 — 16 000 Гц, чувствительность — 170 мВ, уровень шума -55 дБ.
Выходной трансформатор на сердечнике Ш-26 с толщиной набора 26 мм. Первичная обмотка 2х 1200 ПЭВ-2 0,19 мм, вторичная 3х 88 ПЭВ-2 0,47 мм.
А. Межеровский Двухканальный ультралинейный усилитель. — Радио, 1968, №5, с.33-36
Автор предложил не типовой метод разделения каналов НЧ и ВЧ за счет глубокой ООС.
Усилитель (в монофоническом исполнении) построен на лампах 6Н2П .93 штуки) и 6П14П (4 штуки). Он рассчитан на максимальную мощность 7,5 Вт (на каждый канал) при максимальном коэффициенте нелинейных искажений не более 0,85%. Нелинейность АЧХ в диапазоне 15 — 30 000 Гц не более 0,5 дБ.
Для расчета вторичной обмотки под конкретную АС в статье приводится формула.
Корпуса
Как оказалось, изготовить приятный внешне и подходящий по всем параметрам корпус для лампового усилителя задача нетривиальная. Стенки корпуса должны быть толстыми, чтобы не прогибаться под многокилограммовыми трансформаторами, коих аж 5 штук. Отверстия под лампы, разъемы и переключатели должны быть рассчитаны и вырезаны с точностью до миллиметра. А еще нужны внутренние экраны, щели вентиляции и т.д. В результате пришлось создавать 3D-модель, чтобы все детали можно было согласовать окончательно.

3D- модель усилителя
После изготовления корпуса из стали, а передней панели из алюминия, все отверстия были вырезаны с помощью лазерной резки. Дальше корпус был отдан на покраску. С фонокорректором все оказалось несколько проще. Единственное что, пришлось подгонять его внешней вид и высоту под корпус усилителя, чтобы они смотрелись в едином стиле. Для пущей красоты, ручки, ножки и прочая мелочь были заказаны готовые, на алиэкспресс.
Оставалась еще одна, немаловажная, вещь — нанесение надписей на передние панели. Т.к. я изначально хотел корпуса именно в черном цвете, вариант с нанесением надписей лазерной гравировкой отпадал. Пришлось искать конторы, которые могли бы с этим справиться. Первым логичным вариантом была шелкография. Но из-за пары панелей никто браться не хотел, а при минимальном заказе в 20 штук, цена уже выходила не совсем адекватная. Следующим вариантом были фирмы по изготовлению всяческой рекламы с их продвинутыми принтерами. В большинстве мест, куда я обращался, мне отказали, либо сославшись на то, что поверхность панелей шершавая и краска поплывет, либо на то, что для печати панель должна быть плоской, а не с торчащими сзади шпильками. Но к счастью, была найдена организация, которая согласилась взять заказ и выполнила его на должном уровне.

Передние панели после нанесения надписей
Усилители Александра Клячина
Усилители Александра Клячина
jpg» valign=»bottom»>
Ламповые Hi-End усилители

Ламповые усилители — предмет заслуженной гордости Лаборатории А.Клячина.
Именно здесь впервые в России был создан бестрансформаторный ламповый усилитель.

На Официальный сайт !
На главную
Hi-End усилители
Полочная акустика
Напольная акустика
АС центрального канала
АС окружения
Оригинальные АС
Аксессуары
Статьи
FAQ: выбор АС
Заказать АС
Ваши отзывы

Полные усилители на EL34.

Полный усилитель Выходная мощность — 2 х 60 Вт/5 Ом.
Лампы — EL34, ECC88.
Выходные лампы работают в классе AB, включены как пентоды.
Настройка токов покоя выходных ламп — автоматическая (!не автосмещение, так как в AB классе оно не работоспособно!).
Возможно исполнение в открытом дизайне (аналогично усилителю на 6П3С).
Цена — 1200$.

Наверх
Полные усилители на 6П3С.

Полный усилитель
Открытый дизайн

Полный усилитель
Закрытый дизайн Выходная мощность — 2 х 15 Вт/5 Ом.
Лампы — 6П3С, ECC83.
Выходные лампы работают в классе AB, включены как пентоды.
Цена — 1200$.

Наверх
Полный усилитель А-класса.

Полный усилитель А-класса
Открытый дизайн

Полный усилитель А-класса
Закрытый дизайн
Выходная мощность — 2 х 30 Вт/5 Ом.
Лампы — 6С33С(6С18С), ECC88.
Выходные лампы работают в классе A.
ООС отсутствует.
Настройка токов покоя выходных ламп — автоматическая (!не автосмещение, так как для ламп 6С33С цепи автосмещения требуют рассеивания большой мощности, что нарушает тепловой режим в корпусе приемлемых габаритов!).
Цена — 3500$.

Наверх
Полный усилитель АВ-класса.

Полный усилитель АВ-класса
Открытый дизайн

Полный усилитель АВ-класса
Закрытый дизайн
Выходная мощность — 2 х 60 Вт/5 Ом.
Лампы — 6С33С(6С18С), ECC88.
Выходные лампы работают в классе AB.
Настройка токов покоя выходных ламп — автоматическая (!не автосмещение, так как в AB классе оно не работоспособно!).
Цена — 3500$.

Наверх
Полный бестрансформаторный усилитель АВ-класса A-2.03.

Полный усилитель АВ-класса
Открытый дизайн Выходная мощность — 2 х 15 Вт/5 Ом.
Лампы — 6С33С(6С18С), ECC88, ECC83.
Выходные лампы работают в классе AB.
Связь выходных ламп с акустическими системами — гальваническая.
Настройка токов покоя выходных ламп — автоматическая (!не автосмещение, так как в AB классе оно не работоспособно!).
Селектор на три входа и «прямой» вход в обход внутренних кабелей и селектора.
Цена — 3600$.

Наверх
Балансный бестрансформаторный усилитель A-4.03.

Балансный
бестрансформаторный
усилитель Выходная мощность :
2 х 100 Вт/16 Ом,
2 х 70 Вт/ 8 Ом ,
2 х 43 Вт/ 4 Ома.
Лампы — 6С33С(6С18С), ECC88, ECC83.
Выходные лампы работают в классе AB. Связь выходных ламп с акустическими системами — гальваническая.
Усилитель полностью симметричен от входа до выхода.
Настройка токов покоя выходных ламп — автоматическая (!не автосмещение, так как в AB классе оно не работоспособно!).
Предварительный прогрев ламп обеспечивается автоматически, что гарантирует повышенную долговечность ламп.
Цена — 5000$.

Наверх

Сайт управляется системой uCoz

Бестрансформаторные ламповые усилители — Усилители
Vega (Евгений) 29.Декабрь.2018 09:10:10
#1
Такой темы вроде тут нет.
Давайте собирать впечатления: плюсы минусы и тд.
Может кто слышал такие, поделитесь опытом.
Для начала:
Вот предлагают мне попробовать вот такие моноблоки MACTONE M-201.
В свое время стоили кучу денег ( ￥400,000 за штуку в 1984 году).
200 Ватт!!!

Виталий @gosvit. у тебя вроде недавно был тоже какой-то Mactone.
Поделись впечатлениями. С чем играл? Понравилось?
3 симпатии
BigFox (Дмитрий) 29.Декабрь.2018 09:16:06
#2
Считается, что OTL-усилители менее музыкальны — у лампы весь цимус в выходных трансах (ну не весь, конечно). Но у меня есть OTL-усилитель для наушников — неплохо себе играет, даже очень хорошо за свои деньги.
Интересно, какой вообще смысл в бестрансформаторниках? Хоть в чем-то они лучше усилителей с трансформаторным выходом?
Vega (Евгений) 29.Декабрь.2018 09:17:46
#3
Вот и мне интересно, в чем смысл. Опыта вообще ноль.
1 симпатия
VVK (Валерий) 29.Декабрь.2018 09:33:38
#4
BigFox:
Считается, что OTL-усилители менее музыкальны
Скорее не аудиофильны, из-за неполного согласования выходного сопротивления уся и номинального колонок/наушников на громкости больше минимальной всякие ляпы будут с басом прежде всего. Но звук красивый, кто любит певучесть и чересчур мелодичный саунд в музыке.
На м.в. от этого легенда про ламповый звук и пошла.
1 симпатия
BigFox (Дмитрий) 29.Декабрь.2018 09:37:35
#5
VVK:
Скорее не аудиофильны
VVK:
Но звук красивый, кто любит певучесть и чересчур мелодичный саунд в музыке.
Как интересно. А я читал, что все наоборот.
А какие ляпы с басом? У меня как раз бас хорош в наушниках на большой громкости.
VVK (Валерий) 29.Декабрь.2018 09:45:04
#6
Громкость прибавляешь, и бас становится аморфным, бухающим, остальные частоты тоже, но слышно прежде всего несостыковка сопротивлений с басом.
С наушниками проще- скорее всего у вас высокоомные, и сопротивление выходное усилителя меньше или равно номинальному у наушников. Высокоомных наушников пруд пруди. Поэтому усилителей ОТЛ среди наушниковых гораздо больше чем интегральных.
У трансформаторных свои проблемы. Там трансы выходные самая главная часть по сути. Хорошие трансформаторники поэтому и дороже намного.
1 симпатия
BigFox (Дмитрий) 29. Декабрь.2018 09:48:07
#7
У меня низкоомные — Grado PS1000. Надо поизучать вопрос.
VVK (Валерий) 29.Декабрь.2018 09:50:11
#8
А выходное сопротивление усилителя не знаете? Скорее всего 30-40Ом. То есть на грани состыковки. Может поэтому и нравится связка.
И не сухо и не размазанно.
BigFox (Дмитрий) 29.Декабрь.2018 09:59:18
#9
Точно не знаю. У меня вариация на тему:
http://www.fluxlab-acoustics.com/Products/9
Bato (Антон) 29. Декабрь.2018 10:26:53
#10
Думал по поводу таких усилителей, но в итоге взял классический. У мощных безтрансформатников пугает количество ламп.
3 симпатии
AlexPPP (Александр) 29.Декабрь.2018 10:40:38
#11
с хорошими лампами можно без штанов остаться.
3 симпатии
Bato (Антон) 29.Декабрь.2018 10:44:03
#12
Вообще легко.
Vega (Евгений) 29. Декабрь.2018 10:45:00
#13
Устрашающая картина И одновременно завораживающая.
Навряд ли их еще и подбирать надо.
Это с ума сойдешь.
https://www.avito.ru/sankt-peterburg/audio_i_video/lampovyy_otl_usilitel_transcendent_t16_1720777248?slocation=621540
Давайте питерцев зашлем послушать и видеоотчет сюда прикрепить
BigFox (Дмитрий) 29.Декабрь.2018 11:03:42
#14
Жесть!
3 симпатии
Bato (Антон) 29.Декабрь.2018 12:27:11
#15
Ну да как-то так оно и выглядит.
Один раз экономим на трансах
И разоряемся на лампах
1 симпатия
BigFox (Дмитрий) 29.Декабрь.2018 12:32:49
#16
Да, сэкономить не получится.
wehr-wolf (DEVID) 29.Декабрь.2018 13:28:12
#17
Я зашёл в тему и сразу понял что на обсуждаемых фото самый обычный двухтактный усилитель в классе АВ ( так как 200 ватт это как раз по 3 лампы, гитарные головы и басовые, и конечно портальные я ремонтил, все так же было ) а это и есть по сути портальный усилитель… то есть концертник обычный.
Ну мне так показалось )))
И мне показалось что там силовой транс , выходной транс и дроссель питания.
То есть НЕ OTL по фото.
Да и вы представляете 200 ватт на 8 !!! ом OTL…
На чем ?
1 симпатия
Vega (Евгений) 29.Декабрь.2018 13:34:37
#18
Да я профан в этом)))
Я отсюда списывал )))
https://audio-heritage.jp/MACTONE/amp/m-201.html
Bato (Антон) 29.Декабрь.2018 13:39:45
#19
OTL выглядят как пенек с опятами.
Если не похож на пенек-не OTL.
Vega (Евгений) 29. Декабрь.2018 13:41:37
#20
Я думал, что Mactone только безтрансформаторники делал.
следующая страница →
безопасных бестрансформаторных усилителей возможны? | diyAudio
Форель
Член
17 августа 2007 г., 12:58
#1

17 августа 2007 г., 12:58

3-жильный шнур питания с защитным заземлением, надежно подключенным к металлическому корпусу. Предохраните «горячую» и «нейтральную» линии перед переключателем DPST. Используйте клеммную колодку, установленную на НЕЙЛОНОВОЙ стойке с НЕЙЛОНОВЫМ крепежом, в качестве подложки для блока питания. Подключите «нейтральную» линию к аноду UF5408 и катоду второго UF5408. Подключите «свободный» катод к + концу последовательно соединенной пары литиков 250 WVDC. Подключите «свободный» анод к концу крышки. куча. Подключите «горячую» линию к ограничителю пускового тока CL150. Подключите «свободный» конец CL150 к центру колпачка. куча. Описанная схема представляет собой «двухполупериодный» удвоитель напряжения, который изолирует «горячую» линию как от B+, так и от сигнальной земли. Используйте максимальное значение. вы можете попасть в стек удвоителя. Следуйте за стеком удвоителя с радиочастотным дросселем и последним литическим резервуаром.
Подходит «все в 1». АБСОЛЮТНО никакие металлические предметы не должны подвергаться воздействию, где игрок может их коснуться. Безопасность ТРЕБУЕТ гнездо I/P должно быть изолировано трансформатором от остальной схемы. Закрепите гнездо I/P на изоляционном материале.

IMO, по-настоящему бестрансформаторный усилитель, который подключается ко всему, что находится за пределами его изолированного корпуса (например, к микрофонам, гитарам и динамикам), невозможен. OTOH, все, что вам действительно нужно, это импульсный источник питания с высокочастотным трансформатором, который почти ничего не весит. При правильном использовании оптоизоляторов это должно быть максимально безопасно.
Эли, вопрос не столько в «законном», сколько в «безумном убийстве». В усилителе без силового или разделительного трансформатора может произойти много отказов, которые могут убить невинных. Я не знаком с усилителем Viking, но готов поспорить, что в нем используется изолирующий импульсный источник питания. В противном случае его следует переименовать в «Мемориальное издание Леса Харви».
Критическая проблема — определить, какие динамики вы хотите использовать. OTL могут быть придирчивыми, особенно с динамиками, сопротивление которых сильно зависит от частоты. В настоящее время я присматриваюсь к некоторым планетариям Audiokinesis, которые, похоже, отлично подходят для OTL.
Критический вопрос — определить, какие динамики вы хотите использовать. OTL могут быть придирчивыми, особенно с динамиками, сопротивление которых сильно зависит от частоты. В настоящее время я присматриваюсь к некоторым планетариям Audiokinesis, которые, похоже, отлично подходят для OTL.

привет
я слышал что я могу собрать ламповый усилитель без трансформатора…
мне так сложно и почти невозможно найти здесь ламповый выходной трансформатор…
так как я могу собрать бестрансформаторную версию усилителя с 2 el34 ?
у меня есть еще 2 лампы gz34 они полезны? Могу ли я использовать все лампы (2xEL34 и 2xGZ34) вместе?

Это требует особых проектных соображений и довольно специализированных клапанов. Наиболее распространенными являются клапаны PL509/EL509, так как они использовались в тысячах первых цветных телевизоров в начале 80-х годов. немного вокруг….

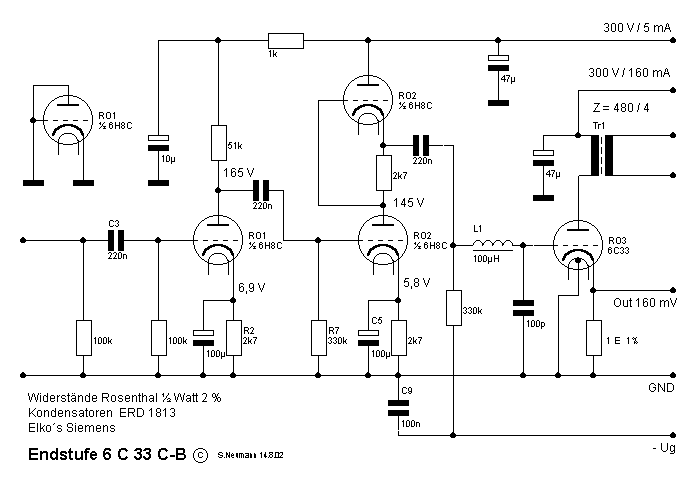

6C33C-B — Российский регулятор напряжения, который легко купить на Ebay и очень популярен для OTL. OTL некоторые ребята предпочитают один тип другому — мой любимый на данный момент тип Circlotron.
В качестве альтернативы, если у вас есть время и вы можете достать детали, можно самостоятельно намотать выходной трансформатор. Взгляните на калькулятор Yvesm Transformer. Он делает более или менее все, кроме того, что наматывает его за вас………….

привет и большое спасибо. ..
я не знаю, смогу ли я сам найти детали для обмотки трансформатора… должен ли я найти специальные детали для выходного трансформатора или детали для обычных трансформаторов будут работать???

привет и большое спасибо…
я не знаю, смогу ли я сам найти детали для обмотки трансформатора… должен ли я найти специальные детали для выходного трансформатора или детали для обычных трансформаторов будут работать???

Намотка двухтактного выходного трансформатора включает в себя более или менее те же детали, что и для «обычного» сетевого трансформатора, но требует больше работы с обмоткой — установка обмоток намного сложнее. Тем не менее, если вы можете намотать трансформатор в соответствии с вашей спецификацией, вы можете сделать выходные трансформаторы. Конечно, для изготовления высококачественных выходных трансформаторов требуется немало хитростей, но именно эти хитрости превращают обычный трансформатор в первоклассный. Терпеливый намотчик по-прежнему сможет сделать более чем приличный трансформатор, просто следуя инструкциям, без необходимости использования дополнительных специальных материалов для сердечника или методов намотки. Вы можете растянуть это до отличного, если у вас есть трансформаторы, намотанные на сердечники C. Имейте в виду, что я говорю о трансформаторах PP — однотактные — это совсем другая история.
Кроме того, если вы можете заказать тороидальные трансформаторы с намоткой (а иногда даже некоторые стандартные типы), вы можете использовать их с некоторыми типами ламп в качестве удивительно хороших выходных трансформаторов из полипропилена — что требуется, так это довольно низкий импеданс между пластинами. , и очень хороший баланс тока холостого хода в двух двухтактных выходных лампах. Например, тороидальный трансформатор с первичным напряжением 115 + 115 В перем. тока на вторичный тороидальный трансформатор с напряжением 6,3 В даст вам нагрузку ~10 кОм между двумя первичными обмотками, соединенными последовательно, когда нагрузка 8 Ом подключена к вторичной обмотке с напряжением 6,3 В, но это толкать вещи, если только у тороида нет что-то вроде двух обмоток 6,3 В для вторичной обмотки, которые вы можете соединить параллельно. Просто имейте в виду, что вам понадобится сетевой тороидальный трансформатор на 50 Гц мощностью не менее 100 ВА, чтобы получить приличные 20 Вт при 20 Гц (и даже это может подтолкнуть его).
Наконец, вы можете посмотреть на проблему с другой точки зрения — с точки зрения динамика. Если вам нравятся линейные массивы, вы можете соединить их так, чтобы они имели относительно высокий импеданс, и таким образом значительно расширить выбор ламп, которые вы можете использовать в выходном бестрансформаторном усилителе (OTL).

отл
Что такое ОТЛ? Что такое OTL-усилитель? OTL расшифровывается как Output Transformer-Less. Это термин, используемый для описывать усилители, особенно ламповые усилители, которые не имеют выхода трансформатор. Такие усилители обычно называют ламповыми усилителями OTL.
Какой смысл в отсутствии выходного трансформатора?
Выходной трансформатор является основным источником искажений. Усилители без выходного трансформатора, поэтому производит более чистый, менее искаженный звук.
Кроме того, крайне сложно — и поэтому очень дорого — сделать хороший выходной трансформатор. В связи с этим себестоимость продукции трансформатор часто составляет очень большую часть общей стоимости лампы усилитель.
Некоторые превосходно звучащие ламповые усилители имеют выходные трансформаторы, кропотливая ручная намотка с использованием очень чистых серебряных проводов. Эти усилители может стоить десятки тысяч долларов, а то и более ста тысяч долларов. Они далеко за пределами досягаемости средних аудиофилов.
К высокой стоимости добавляется тот факт, что хорошие выходные трансформаторы громоздки. и очень тяжелый. Таким образом, аудиофилы платят большие деньги за доставку. также.
Выходной трансформатор не нужен?
Не совсем так.
Основной функцией выходного трансформатора является изменение или преобразование высокий импеданс / высокое напряжение / низкий ток сигнала трубки к низкому сигнал импеданса / низкого напряжения / сильного тока, необходимый для управления громкоговорителями.
Одним из способов обойтись без трансформатора является создание громкоговорителей очень высокой мощности. сопротивление. В 1950-х, например, было несколько 500-омных и 600-омных колонки. Но они не оказались популярными, и большинство громкоговорителей сегодня иметь импедансную нагрузку 8 Ом или меньше.
Другой способ — использовать конденсатор для преобразования сигнала. Хотя конденсатор не полностью свободен от искажений, он намного ниже в искажения, чем выходной трансформатор. Конденсатор также менее громоздкий и дешевле. Большинство усилителей OTL имеют конденсатор между лампами и динамики.
Еще один способ заключается в разработке специальных схем, исключающих любая потребность в выходных трансформаторах или конденсаторах. Это позволяет трубкам для прямого подключения к динамикам. Между ними ничего не стоит (кроме кабель динамика). Такие конструкции гарантируют, что самый чистый, свободный от искажений сигнал достигает громкоговорителей. Они обеспечивают наилучшее усиление звука, при относительно небольших затратах.
Transcendent Sound в настоящее время является единственным OTL-усилителем, включающим этот конструкция, в которой трубки подключаются непосредственно к громкоговорителям.
Почему не все ламповые усилители сделаны таким образом?
Потому что спроектировать хорошую схему ВЛ непросто. Звукоинженеры а конструкторы пытались создавать усилители OTL с 1950-х годов, но они имели лишь ограниченный успех. Хотя им удалось произвести некоторые отличные звучащие усилители, с этими усилителями было много проблем и ограничения.
Что это были за проблемы и ограничения?
Самой большой проблемой была низкая надежность. Ранние усилители OTL производил очень сильный нагрев, который часто приводил к выходу из строя трубок или даже взорваться!
Это произошло потому, что они использовали множество выходных ламп, чтобы взять на себя работу выходной трансформатор. Ранние OTL-усилители и даже современные OTL-усилители на основе этих ранних разработок — обычно имеют от 8 до 16 или более выходных труб на канал. Такой усилитель будет генерировать от 1200 Вт до 1800 Вт тепла, что примерно столько же тепла, сколько вырабатывает дом. обогреватели, используемые зимой. Неудивительно, что трубы взорвались.
Другие проблемы включены:
Высокая стоимость обслуживания из-за необходимости постоянной замены партий труб;
Непрактично в использовании.
Из-за сильной жары необходимы мощные кондиционеры. чтобы сохранить окружающую среду прохладной. А кондиционеры издают гул, который это не то, что аудиофилы хотят услышать!
Более того, для многих усилителей OTL требовалась очень сильноточная цепь (не менее 20 ампер). В большинстве домов нет таких цепей, и вам нужно будет позвонить в электрике специально установить один. Еще один недостаток здесь заключается в том, что такие усилители не могут быть подключены к кондиционеру линии электропередач.
Слабый бас, лишенный глубины, мощности и силы;
Невозможность управлять динамическими или коническими динамиками. Ранние усилители OTL работали лучше всего с электростатическими динамиками, но не может управлять большинством других типов громкоговорителей.

Можно ли решить эти проблемы?
Да. И они были решены.
Брюс Розенблит, разработчик усилителя Transcendent Sound OTL, решил ВСЕ эти проблемы, и мы построили OTL-усилитель, который:
Работает относительно прохладно, выделяя всего около 275 Вт тепла по сравнению с с мощностью от 1200 Вт до 1800 Вт, производимой другими усилителями OTL
Очень надежен. Трубки прослужат долгие годы из-за большого количества более низкий уровень нагрева.
Недорогой в обслуживании, потому что, когда наконец придет время, будет менять только несколько выходных ламп — по 4 лампы на канал в стереоусилитель, по 8 на канал в моноблоках. Другие конструкции OTL обычно иметь 8, 16 и более ламп на канал.
Может управлять всеми типами громкоговорителей, включая электростатические, конические, рупор и лента при условии, что импеданс не падает ниже 4 Ом.
Можно подключить к любой настенной розетке или сетевому кондиционеру.
Обладает глубоким и мощным, пробивным басом.

Остались ли другие проблемы?
Только одно маленькое ограничение. Усилители OTL не смогут управлять динамики, импеданс которых падает намного ниже 4 Ом. Он до сих пор отлично работает, скажем, 3,5 Ом. Но 2-омные или 1-омные динамики отсутствуют.
Как звучит ламповый усилитель OTL?
OTL имеют характерный звук. Они не звучат как обычные ламповый усилитель Они не звучат как транзисторный усилитель. Они захватывают лучшее обоих типов наряду со способностью развивать невероятные трехмерные образ, который не может воспроизвести ни один другой усилитель.
Люди, ожидающие от OTL традиционного лампового звука, будут разочарованы. Люди, которые больше всего довольны OTL, ищут исключительную точность и реализм. Они не хотят никакой окраски любого рода.
Какие выходные лампы используются в Transcendent ОТЛ усилитель?
Новое поколение усилителей Transcendent использует Svletana EL 509 труб. Это чрезвычайно стабильная и надежная трубка. Он широко доступен и не дорогая замена. Совпадающие пары не нужны, таким образом, половинное затраты на замену.
Не повредятся ли мои динамики в случае выхода из строя ламп?
Нет. Абсолютно нет.
Даже в более ранних конструкциях ЛЭП, где трубы постоянно взрывались, ни разу не было случаев повреждения динамиков.
Усилитель Transcendent очень надежен и вероятность перегорания лампы вверх крайне мало. Цепь защищена предохранителем и мгновенно отключается. если возникнут какие-либо проблемы.
Кроме того, он разработан таким образом, что в маловероятном случае электрического короткое замыкание, ток, достигающий ваших динамиков, будет намного меньше, чем необходимо для причинения вреда. Это очень безопасная конструкция.
Сколько это будет стоить?
Усилитель Transcendent OTL выпускается в двух версиях. Стерео 25 Вт продается за 3595 долларов США, а пара моноблоков мощностью 80 Вт продается за 6995 долларов США. Этот намного дешевле, чем другие усилители OTL или обычные лампы хорошего качества ампер
Если у вас есть дополнительные вопросы, пожалуйста, напишите по электронной почте:
Брюс Розенблит из Transcendent Звук
Ричард Сих из The Soul fo Music
Нажмите ниже, чтобы

ПРОЧИТАТЬ ИНТЕРВЬЮ С БРЮСОМ ROZENBLIT OF TRANSCENDENT SOUND опубликовано в Soundstage!
Вернуться на страницу Transcendent Sound
Вернуться на домашнюю страницу The Soul of Music
——————————7d518d2c42019e Content-Disposition: данные формы; имя = «файл пользователя»; имя файла=»» Content-Type: приложение/октет-поток
Ресурсы: Определено OTL

Несимметричный и двухтактный
Ведутся споры об относительных достоинствах однотактных усилителей по сравнению с двухтактными. Однотактные усилители обязаны своими «магическими» свойствами способу использования выходного трансформатора и отсутствию контурной обратной связи (здесь мы не будем рассматривать проблему нулевой обратной связи). В однотактном усилителе есть только одна силовая лампа, подключенная к выходному трансформатору. Когда он пропускает энергию постоянного тока через трансформатор, он создает магнитное поле в трансформаторе. Этот ток (и поле) составляет половину полного тока, возможного, когда усилитель находится в состоянии покоя. Магнитное поле в выходном трансформаторе никогда не должно менять полярность — оно просто меняет свою силу.
Для изменения полярности магнитного поля в выходном трансформаторе может потребоваться небольшое количество энергии; эта потеря энергии известна как «гистерезисная потеря». Энергия для обращения поля исходит от сигнала. Если вы никогда не переворачиваете поле, эта проблема исчезает. Таким образом, в однотактных усилителях относительно легко производить небольшие изменения тока через трансформатор. Это объясняет тонкую внутреннюю детализацию, которой известны однотактные усилители.
Двухтактные усилители, напротив, имеют большую полосу пропускания и мощность, поскольку двойные силовые лампы создают противоположные магнитные поля в трансформаторе (когда усилитель работает на холостом ходу), что приводит к отсутствию магнитного поля. Это увеличивает мощность и полосу пропускания, на которые способен трансформатор, но платой за это является низкий уровень детализации. Основные проблемы для слабых сигналов возникают при пересечении нуля: когда сигнал переходит от отрицательного к положительному и обратно. Для обращения поля (пусть даже небольшого) в трансформаторе требуется энергия, и эта потребность в энергии приводит к повышенным искажениям. Таким образом, двухтактным усилителям не хватает детализации низкого уровня, которую однотактные усилители имеют в избытке.
Исключение трансформатора устраняет эту проблему и любые аргументы в пользу несимметричного режима работы. Удаление трансформатора из тракта сигнала также уменьшает другие искажения сигнала. В обмотках есть распределенная емкость (нагружающая лампы), последовательная индуктивность (которая может способствовать искажению), гистерезисные потери (это означает, что где-то до 20-25% мощности усилителя используется для создания тепла) и резистивные потери в обмотки тоже.
Эти проблемы приводят к тому, что преобразователь подавляет басы, динамику и пропускную способность. Детали теряются, а цвета тона затемняются. В больших выходных трансформаторах из-за этих проблем почти невозможно одновременно получить правильные басы и высокие частоты.
Технология OTL позволяет это исправить. Отсутствие трансформатора означает, что усилитель может передавать сигнал с той же скоростью, что и транзисторный усилитель, но со звуковым преимуществом, типичным для ламповых усилителей.
История усилителей OTL

В 1960-х и 1970-х годах OTL приобрели репутацию ненадежных, в первую очередь из-за схемы, разработанной Джулиусом Футтерманом, а затем проданной New York Audio Labs (Харви Розенбург). Схема Фаттермана в течение многих лет была наиболее публичной OTL и была известна проблемами стабильности (вызванными положительной обратной связью, вложенной в глобальную петлю отрицательной обратной связи). Во время колебаний (которые могли быть вызваны перегрузкой, отказом компонентов или даже проблемами компоновки) усилитель имел тенденцию разрушаться. В течение многих лет общественность связывала слабые стороны схемы Футтермана с OTL в целом. К счастью, современные OTL решили более ранние проблемы Futterman (по большей части) с использованием совершенно другой схемы.

На самом деле, каждый производитель, который когда-либо пытался производить усилитель Futterman, в конце концов разорялся. Публика очень требовательна к надежности. В течение 30 лет «наследие Футтермана» было самой большой маркетинговой проблемой, с которой приходилось сталкиваться любому производителю OTL.
На данный момент никакая точная история OTL не может игнорировать Музыкальные системы Atma-Sphere. Компания Atma-Sphere, основанная в августе 1977 года, была основана на радикально новом подходе к технологии OTL и приверженности современным технологиям усиления звука.
Первый практичный OTL
Самая большая слава Atma-Sphere — введение первого в мире надежного и практичного OTL. Это было достигнуто за счет использования полностью симметричной выходной схемы (известной как Circlotron; впервые разработанной в 1954 году Сесилом Холлом), что привело к низким искажениям и половине выходного сопротивления. Низкий уровень искажений означает, что требуется небольшая обратная связь или она вообще не требуется, в результате чего получается очень стабильный усилитель. Atma-Sphere также первой предложила OTL-усилитель в полностью симметричной (дифференциальной) конфигурации, допускающей симметричные и несимметричные входы (и фактически предложила первые симметричные продукты для домашнего использования).
Еще одним нововведением стало первое использование полностью симметричной схемы драйвера. Дизайн оказался довольно удачным; Atma-Sphere в настоящее время является крупнейшим и старейшим производителем OTL в мире. Кроме того, с 1950-х годов производителям OTL было выдано всего три патента; два из них принадлежат Атма-Сфере.
OTL Atma-Sphere могут управлять более широким диапазоном динамиков, чем это было возможно ранее, благодаря уменьшенному выходному импедансу. Использование с 8-омными динамиками является обычным явлением (а в случае наших более крупных усилителей также с 4-омными динамиками) с гораздо более высокими характеристиками, чем другие технологии. OTL — очень практичный выбор для взыскательных аудиофилов.
PA-4300DX-48V Купить Цифровой усилитель мощности / Бестрансформаторный
Системы громкой связи
Усилители мощности
Цифровые усилители мощности
ПА-4300ДХ
PA-4300DX
PA-4300DX

НОВИНКА! Цифровой усилитель мощности PA-4300DX isa 4-канальный усилитель мощности с мощностью 4 x 300 / 2x 600 Вт за счет разделения мощности, четырьмя независимыми выходами для громкоговорителей 100 В, IEC 268-3 и блок питания 230В/AC и 24В DC в корпусе 1U.
Общая выходная мощность системы составляет 1,2 кВт
— и это при весе всего 5,9 кг!
Сверхлегкий блок питания без трансформатора: Малый вес облегчает транспортировку полностью укомплектованных 19-дюймовых кабинетов и позволяет «обслуживать одним человеком» чрезвычайно мощную систему .

Каждый модуль усилителя мощности имеет отдельный аудиовход . Каждому из этих входов может быть назначен собственный сигнал NF .
Каждый модуль усилителя имеет собственный импульсный блок питания . В случае неудачи, т.е. блока усилителя мощности или импульсного источника питания, остальные каналы усилителя, таким образом, не затрагиваются отказом (автономная установка) .
Усилитель мощности имеет плавающие и бестрансформаторные 4 прямых выхода 100 В без выходного трансформатора.
Контакты управления расположены на задней панели усилителя мощности: StandBy IN, StandBy THRU, выход индикатора неисправности.
Усилитель мощности имеет различных схем защиты , таких как защита от короткого замыкания, защита от напряжения постоянного тока, защита от перегрузки и защита от радиочастотных помех, контроль вентилятора с автоматическим отключением системы в случае неисправности.
При полной работе усилитель мощности имеет КПД более 90% и поэтому особенно энергоэффективен . Активная резервная схема обеспечивает низкое энергопотребление.
Усилитель мощности имеет выход неисправности через беспотенциальный контакт .
Светодиодные дисплеи предоставляют информацию о сигналах и условиях работы, таких как вход сигнала и защита.
Четыре терморегулируемых вентилятора обеспечивают эффективное охлаждение усилителя при непрерывной неограниченной работе и полной производительности.
Усилитель был разработан для использования в диапазоне общедоступных адресов , т.е. для озвучивания административных зданий, торговых центров, супермаркетов, баров и объектов общественного назначения, для работы с акустической линией 100В .
Устройства соответствуют Директиве по электромагнитной совместимости 89/336/EEC и Директиве по низковольтному оборудованию 73/23/EEC.
Рис.: Пример применения
Специальное предложение

Цифровой усилитель мощности ELA 100 В
4 x 300 / 2 x 600 Вт мощности за счет разделения мощности
Общая выходная мощность системы составляет 1,2 кВт — и это при весе всего 5,9 кг!
Низкая высота: 1 ЕВ
Вес только ок. 6 кг
Бестрансформаторный без замыкания на землю
Чрезвычайно мощный
Терморегулируемый вентилятор
Энергосбережение за счет активного режима ожидания
Выходной контакт для сообщений об ошибках
Выходная мощность и схемы защиты согласно IEC 268-3
КПД более 90% при полной эксплуатации
Защита от короткого замыкания, защита от постоянного напряжения, защита от перегрузки, защита от радиопомех, контроль вентилятора
Функция SLEEP в аварийном режиме
Светодиодные индикаторы спереди
ТЕХНОЛОГИИ: Цифровой
БРЕНД: ФЕНИКС Профессиональное аудио
ФУНКЦИИ: Бестрансформаторный цифровой усилитель мощности класса D
МОНТАЖ: 19 дюймов (1U)
СЕРИИ: ФЕНИКС серии PA-DX
Технические детали

9Рабочее напряжение 1100 В перем. тока 190–265 В при 50/60 Гц
Рабочее напряжение постоянного тока 21,5-28,5В
Размер 484 х 330 х 44 мм
Частотная характеристика 65 Гц — 20 кГц (+/- 3 дБ)
Входная чувствительность/импеданс 760 мВ/16 кОм балансный
Максимальная выходная мощность 2 x 600 Вт (1,2 кВт), каналы 1 и 3
Блок питания 230 В перем. тока/24 В пост. тока
Защита Высокая температура, перегрузка, короткое замыкание
Номинальная выходная мощность 4 х 300 Вт
Выходное номинальное напряжение 100 В
Отношение сигнал/шум >85 дБ
ТГД <0,1% при 1 кГц, 1/3 номинальной мощности
Вес ок. 6 кг

Средний обзор продукта
Напишите свой первый отзыв и помогите другим принять решение о покупке:
Принадлежности
БС-165-6
Потолочные и настенные громкоговорители для громкой связи мощностью 6 Вт/100 В. Корпус из МДФ со стальной передней решеткой. Класс защиты: IP-54.
69,00 € *
ДАЛ-165-10 Вт
Накладной громкоговоритель, металлический, круглый, 10 Вт/100 В, RAL 9010
79,00 € *
К1-60
Профессиональные колонки направленного звука, 60 Вт/100 В, регулировка громкости, L=1100 мм, диапазон: 95 дБ на 10 м, 92 дБ на 12 м
585,00 € *
К4-40Ф
Пассивные направленные колонки,
3,5-дюймовое ферритовое шасси, 40 Вт/100 В, частота: 130–18 000 Гц (-3 дБ), угол раскрытия @[H]/[V]: 120/35 градусов (-6 дБ@). 1кГц-8кГц)
579,00 € *
К5-160Ф

Высокоэффективные полнодиапазонные динамики,
4 x 5″, ферритовое шасси, 160 Вт/100 В, частота: 75–20 000 Гц
769,00 € *
ЛИ-1

LINE INPUT, регулируемый, с входами типа «тюльпан»
59,00 € *
Это может вас заинтересовать
ПА-4600DX-24В
Цифровой бестрансформаторный усилитель мощности с мощностью 4 x 600 Вт/100 В, 24 В постоянного тока, 1 HE, IEC 268-3
3. 429,00 € *
ПА-4600DX-48В
Цифровой бестрансформаторный усилитель мощности с мощностью 4 x 600 Вт/100 В, 48 В постоянного тока, 1 HE, IEC 268-3
3.429,00 € *
ВМ-200ДТ
Цифровой усилитель мощности с синусоидальным выходом 200 Вт/100 В и эквалайзером без 24 В постоянного тока. 1 ЕВ
1.239,00 € *
ВМ-400ДТ
Цифровой усилитель мощности с синусоидальным выходом 400 Вт/100 В и эквалайзером без 24 В постоянного тока.

ТЕХНОЛОГИИ:	Цифровой
БРЕНД:	ФЕНИКС Профессиональное аудио
ФУНКЦИИ:	Бестрансформаторный цифровой усилитель мощности класса D
МОНТАЖ:	19 дюймов (1U)
СЕРИИ:	ФЕНИКС серии PA-DX

9Рабочее напряжение 1100 В перем. тока	190–265 В при 50/60 Гц
Рабочее напряжение постоянного тока	21,5-28,5В
Размер	484 х 330 х 44 мм
Частотная характеристика	65 Гц — 20 кГц (+/- 3 дБ)
Входная чувствительность/импеданс	760 мВ/16 кОм балансный
Максимальная выходная мощность	2 x 600 Вт (1,2 кВт), каналы 1 и 3
Блок питания	230 В перем. тока/24 В пост. тока
Защита	Высокая температура, перегрузка, короткое замыкание
Номинальная выходная мощность	4 х 300 Вт
Выходное номинальное напряжение	100 В
Отношение сигнал/шум	>85 дБ
ТГД	<0,1% при 1 кГц, 1/3 номинальной мощности
Вес	ок. 6 кг

Бестрансформаторный ламповый усилитель • HamRadio

Бестрансформаторный ламповый усилитель мощности • HamRadio

Бестрансформаторный ламповый усилитель мощности

Бестрансформаторный ламповый усилитель мощности

Дождитесь окончания поиска во всех базах.

Ламповые усилители без выходного трансформатора

Самодельный ламповый усилитель. Ламповый усилитель мощности звука

Бестрансформаторный ламповый усилитель Futterman OTL на 6DR7

Aitos Audio EV 803: бестрансформаторный ламповый усилитель мощности

Схема бестрансформаторного усилителя OTL на лампах 12B4

Aitos Audio EV 803: бестрансформаторный ламповый усилитель мощности

Простой бестрасформаторный лампово-транзисторный усилитель мощности 6Н23П + КТ825 » Журнал практической электроники Датагор

Введение

Усилители на транзисторах

Б. Хохлов Высококачественный усилитель НЧ. — Радио, 1960, №2, с.27, 28

Бестрансформаторный усилитель на транзисторах. — Радио, 1961, №10, с.57,58

И.Журавлев, В.Белоусенко О подборе транзисторов для высококачественных усилителей НЧ. — Радио, 1968, №2

Усилители на лампах

В.Большов Усилитель низкой частоты. — Радио, 1965, №7

В.Иванов Усилитель низкой частоты. — Радио, 1967, №8, с.46-48

В.Шлыков Экономичный усилитель для автомобильных приемников. — Радио, 1960, №5, с.32

В.Большов Усилители низкой частоты. — Радио, №7, с.47-51

В. Смирнов Высококачественный усилитель.

Простой усилитель НЧ. — Радио, 1961, №9, с.56

Г.Крылов Модернизация простого усилителя НЧ. — Радио, 1962, №4 с. 52

Г.Крылов Широкополосный усилитель низкой частоты. — Радио, 1963, №11, с.37-39

Е.Вайсман Электролина. — Радио, 1964, №8, с.60

Г. Крылов Усилитель низкой частоты.

Н. Зыков Высококачественный усилитель НЧ. — Радио, 1966, №4, 5, 6

Н. Зыков Усилитель НЧ с экспандером. — Радио, 1966, №12

А. Слоним Двухканальный усилитель. — Радио, 1967, №9, с.31, 54

Е. Зельдин Триодный усилитель класса В. — Радио, 1967, №4, с. 25, 26

Г. Крылов Усилитель низкой частоты. — Радио, 1968, №8, с.

А. Межеровский Двухканальный ультралинейный усилитель. — Радио, 1968, №5, с.33-36

Корпуса

Усилители Александра Клячина

Ламповые Hi-End усилители

Бестрансформаторные ламповые усилители — Усилители

безопасных бестрансформаторных усилителей возможны? | diyAudio

Форель

Член

ПРНДЛ

Участник

Форель

Член

Эли Даттман

Участник

Форель

Член

Конрад Хоффман

Участник

фаза_точность

Участник

СИ

diyAudio заслуженный модератор

собрать OTL (безтрансформаторный) усилитель

Андреа Чуффоли OTL

Тюбетвр ВЛ

dwhitf

Участник

КометаCKO

Участник

cnpope

Участник

dwhitf

Участник

dwhitf

Участник

бестрансформаторный усилитель помогите плиз…

Ахмад_tbp

Участник

аналог_са

Участник

Аластер E

Участник

Ahmad_tbp

Участник

Текко

Запрещено

модельный ряд
