Треугольник (дельта) на 80 метров — Антенны КВ

Хорошо себя зарекомендовала при работе на низкочастотных диапазонах антенна треугольник или дельта. Такая антенна, плоскость которой расположена под некоторым углом к горизонту, очень хорошо подходит для проведения дальних связей.

Опять же, как и в случае с двухдиапазонным диполем Inverted V, эффективность дельты при проведении дальних связей тем больше, чем под большим углом к горизонту расположено полотно антенны.

Антенна треугольник для диапазона 80 метров имеет периметр 81 метр (три стороны по 27 метров). Однако не всегда есть возможность расположить дельту так, чтобы все стороны были точно по 27 метров. Как показывает практика, некоторое нарушение правильности треугольника не оказывает большого влияния на качество работы антенны.

Так, автором этих строк был опробован вариант антенны треугольник на 80 метров, основание которой было 20 метров, а две стороны дельты — по 30,5 м соответственно. Антенна располагалась довольно низко — вершина на высоте 5 м, а основание на высоте 2 м.

По сравнению с полноразмерным диполем на диапазон 80 м, дельта выигрывала по шумам — уровень шума эфира был намного меньше при одинаковых уровнях принимаемых сигналов.

Антенна дельта на 80 метров с указанными размерами прекрасно работает и на диапазоне 40 метров.

На диапазонах 21 и 28 МГц в моем случае эффективность работы 80-метровой дельты оказалась, честно сказать, хуже, чем у простейших полуволновых вибраторов для этих диапазонов.

А вот на диапазоне 18 МГц она работала замечательно. Думаю, что в каждом конкретном случае эффективность работы треугольника для 80 метров на высокочастотных КВ диапазонах будет зависеть от конкретных условий.



Загляните в группу радиолюбителей ВК: https://vk.com/ra1ohx

Поделитесь записью в своих социальных сетях!

При копировании материала обратная ссылка на наш сайт обязательна!


Антенна Дельта

В этой статье уделено внимание антеннам для многодиапазонного варианта и расположенным при низкой высоте подвеса, а также устройствам для их согласования с кабельным хозяйством со стандартными коаксиальными кабелями распостранненными применяемыми у радиолюбителей типа РК50 и РК75.
      На рис.1 показана антенна «Дельта» верхний край которой находится на высоте всего 17 метров.


рис.1
      Для согласования антенны и получения ее многодиапазонности применена согласующая лесенка длиной — 10,3 метра и шириной в 10 см, материал из которого выполнена антенна и лесенка — медный провод диаметром 1,5 — 2,0 мм. Для согласования лесенки с кабелем РК50 применен балун из кабеля РК75 имеющий — 10 витков кабеля расположенных виток к витку диаметром — 20 см, общая длина отрезка кабеля равна — 6,95 м. Антенна прекрасно работает на диапазонах 80-40 метров. При пересчете может работать с такой системой согласования и на других диапазонах.

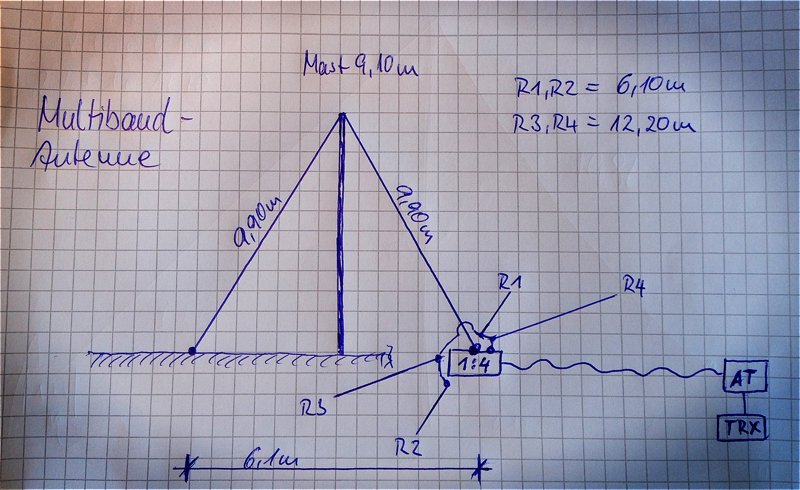

      На рис.2 показана антенна «Дельта» которая согласована с коаксиальным кабелем РК50 при помощи
согласующего трансформатора
с соотношением входного и выходного сопротивлений 1:4.

рис.2
      Количество витков данного трансформатора по 7 витков каждой из обмоток отвод сделан от середины. Схема соединения обмоток показана на рис.2. Антенна подвешена на высоте 18,3 метра.
      Антенна приведенная на рис.3 располагается горизонтально поверхности земли и имеет форму квадрата с равными сторонами.

рис.3
      Данной антенне характерна низкая высота подвеса, что позволяет ее применять там где нет возможности подвешивать антенны не вертикально и не под углом. Входное сопротивление антенны из-за низкой высоты подвеса имеет разное сопротивление на диапазонах, что затрудняет ее применять, как одну антенну во многодиапазонном варианте, но для каждого диапазона сделанная антенна и согласованная по предлагаемой схеме прекрасно работает, но ей естественно присущи все минусы низко расположенных антенн.

табл.1
      В приводимой таблице даны размеры сторон антенны по диапазонам и длины согласующего отрезка кабеля РК75. Полотно антенны может выполнено из медного провода диаметром 1,5-2 мм.
      Представленные варианты антенн прекрасно подойдут для DX работы совместно с трансивером Kenwood 2000.

Согласование дельты на 40 метров. Антенны

Относится к петлевым (рамочным) антеннам, также как и квадраты. Периметр антенны примерно равен длине волны. Применяется на всех КВ диапазонах. Конструкции в основном отличаются подвесом антенны и точкой питания. Эффективность антенны напрямую зависит от площади (идеальна окружность, но её сложно выполнить), поэтому равнобедренный треугольник будет предпочтителен. Тем не менее, допускается любая форма антенны в зависимости от конкретных условий.

На низкочастотных диапазонах в основном используют “ленивые дельты” (т.е. подвешенные почти горизонтально), а на высокочастотных диапазонах в основном применяют вертикальные или наклонные «дельты». Низкочастотные «дельты» работают на кратных диапазонах за счет возбуждения на гармониках. В тоже время, основное излучение горизонтальных “дельт” на “основной” нижней частоте направленно вверх, что не слишком благоприятствует DX. Но на высших гармониках лепестки диаграммы прижимаются к земле.

Однако свойства «дельты» сильно зависят от конкретного размещения и конструкции (особенно низкочастотные), поэтому имеют много противоречивых отзывов.

Вертикальные дельты

Наилучшим для DX местом питания дельты является нижний угол. Однако при низком расположении антенны углом вверх, питание лучше осуществлять через боковые углы. В этом случае больше излучение с вертикальной поляризацией.

Вертикальная дельта выгодно отличается от диполя и GP. По сравнению с диполем при одинаковой высоте у вертикальной дельты большая часть излучения идет под низким углом к горизонту. По сравнению с “вертикалами” дельта проще в изготовлении, т.к. не требуется сложная система противовесов.

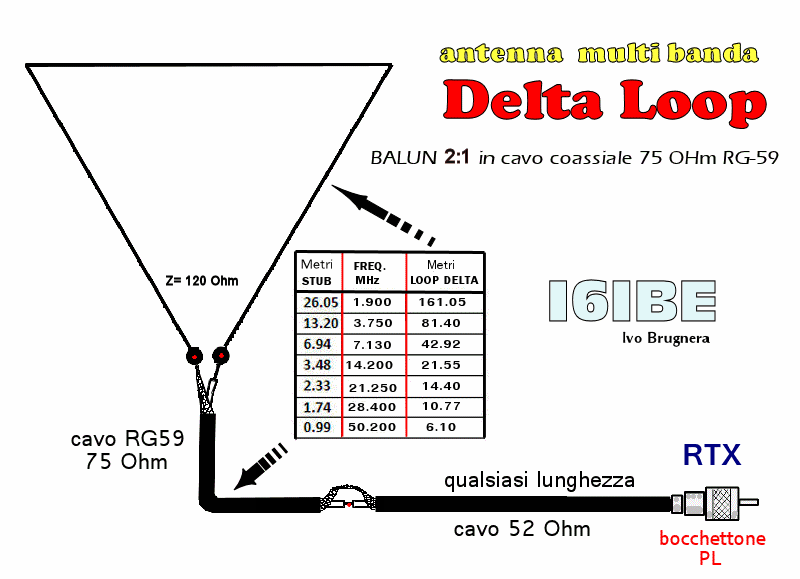

Входное сопротивление антенны зависит от точки питания и колеблется в пределах 60-300 Ом. При высоком входном сопротивлении питание осуществляется через согласующий трансформатор. Питание однодиапазонных антенны можно осуществлять через четвертьволновый трансформатор (Q-согласование), между антенной и 50-омным кабелем включают четвертьволновый отрезок 75-омного кабеля.

Горизонтальные дельты

Фактически, это квадратная , превращенная в треугольник. За экономию оттяжки приходиться платить меньшей эффективностью, т.к. площадь антенны меньше.

Горизонтальная (ленивая) дельта на 80 м достаточно популярная . Её часто устанавливают между многоэтажными домами. На 80 м диаграмма направленности представляет собой горошину, т.е. основное излучение направлено вверх. Такую антенну можно возбуждать на четных гармониках, т.е. 40, 20 и 10 м. Причем с увеличением частоты лепестки диаграммы направленности прижимаются к земле.

Одной из главных проблем при настройке такой антенны становится выбор точки питания и согласование с фидером. Чаще всего, в качестве согласующего устройства применяют широкополосный трансформатор. Однако следует учесть, что входное сопротивление дельты сильно зависит как от точки питания, так и от расположения в пространстве.

На Интернет форумах для формирования излучения с вертикальной поляризацией в основном обсуждается запитка «дельты» в «нижний» (от земли) угол

или на расстоянии L/4 от «нижней» точки В, т. е. вблизи земли.

На рисунках 1 и 2 в точках Б и Г пучность тока, в точках А и В — пучность напряжения.

Такое решение антенны я сразу отверг: антенна и так установлена низко, а при такой запитке основное излучение происходит вблизи земли. К тому же, запитывать антенну так, как показано на рис.2, следует разве что с 9-этажки — ведь желательность размещения кабеля перпендикулярно полотну антенны никто не отменял, причем хорошо бы, чтобы и радиостанция находилась на 9-м этаже.

Известно, что наибольшая интенсивность электромагнитного излучения находится вблизи пучности тока: «мощность излучения отрезка провода антенны пропорциональна квадрату тока в этом отрезке», т.е. мощность излучения в каждом отрезке провода антенны — разная, максимальная — в пучности тока.

Для антенны, показанной на рис.1, пучность тока в точке Б находится в самом низу, а для антенны на рис.2 — чуть выше нижней части антенны, что не так уж и плохо. Тем не менее, для низковисящей «дельты» и этот вариант не подходит.

Опираясь на эти рассуждения, решил изготовить антенну с запиткой в верхней части на расстоянии L/4 от верхней точки В (рис.3).

Фактически, это «перевернутая» антенна, показанная на рис 2.

На рис.3 хорошо видно, что пучности тока (точки Б и Г) располагаются на большей высоте, а значит, максимум излучения происходит довольно далеко от
земли, что очень важно при небольшой высоте подвеса антенны. К тому же, при такой конфигурации облегчается почти перпендикулярный подвод кабеля к полотну антенны.

При 10-метровой высоте подвеса верхнего полотна получилась неплохая двухдиапазонная (40 и 20 м) антенна, установленная под наклоном, т.к. сделать ее полностью вертикальной при такой высоте подвеса невозможно. Нижняя точка антенны находится буквально в метре от земли, однако это практически не сказывается на эффективности излучения.

Здесь нужно отметить, что местоположения пучностей тока и напряжения, указанные на рис 1-3, справедливы для антенны диапазона 40 м. В диапазоне 20 м в антенне укладываются» 2 волны, пучностей тока и напряжения будет по 4, поэтому поляризация получаете комплексная — вертикально-горизонтальная.

Полотно антенны изготовлено из медного провода диаметром 2 мм в эмалевой изоляции. Дельта представляет собой равносторонний треугольник со сторонами 14,34 м, периметр — 43,02 м. Расстояния между точками А, Б, В и Г (рис. 3) равны и составляют по 10,75 м. Расстояние от узла запитки Б до верхнего угла — 3,58 м. С такими размерами резонансные частоты антенны — 7040 и 14100 кГц, пучности тока Б и Г оказываются напротив.

При соблюдении этих пропорций, в некоторых направлениях антенна может иметь определенное усиление. При необходимости удобно укорачивать нижний угол, уменьшив отрезок 3,58 м. например, до 3,50 м. Небольшая неточность расположения точек Б и Г по горизонтали не приводит к заметному ухудшению работы антенны.

От балуна в точке запитки пришлось отказаться, т.к. она подвергается ветровым нагрузкам. Поэтому в точке запитки вместо тяжелого балуна на кабеле установлены 5 ферритовых «защелок» RF-130S. По этой же причине пришлось отказаться и от какого-либо согласования в узле запитки. Экран кабеля подключен к верхней части антенны, центральный провод — к нижней.

Наиболее актуальные характеристики антенны (полное входное сопротивлении и КСВ) снимались анализатором АА-ЗЗОМ с помощью полуволнового повторителя, изготовленного из коаксиального 50-омного кабеля длиной 14 м. В диапазоне 7 МГц активное входное сопротивление составило 120 Ом, в диапазоне 14 МГц — 140 Ом. Из-за недостаточной высоты подвеса имеется реактивная составляющая входного сопротивления, поэтому в диапазоне 7 МГц КСВ=3,0; в диапазоне 14 МГц — 4,0.

В такой ситуации было принято решение снизить КСВ, применив согласующий отрезок 75-омного кабеля. Комбинируя подключение коротких отрезков такого кабеля длиной 10 см, 20 см, 30 см, 50 см, 1 м, 2 м, 3 м, 3.5 м снабженных дешевыми телевизионными разъемами, после полуволнового повторителя выяснилось, что в диапазоне 7 МГц требуется отрезок кабеля длиной 6,9 м, в диапазоне 14 МГц — 3,5 м, что позволило получить в диапазоне 7 МГц КСВ=1,2; в диапазоне 14 МГц — 1,5.

В итоге, было решено непосредственно к антенне подключить отрезок 75-омного кабеля длиной 3,5 м, а уже к нему — 50-омный кабель длиной 8,6 м (всего 14,1 м). К сожалению, из-за неточного выбора длины полуволнового повторителя (она была определена расчетным путем) в диапазоне 7 МГц КСВ составил 2,0; в диапазоне 14 МГц — 2,3. Это не так уж и плохо-при КСВ до 3,0 вся мощность уходит в антенну. Тем более, что повышенный КСВ имеется лишь в кабеле длиной 14 м.

Кабели имеют диаметр 10 мм и многожильный центральный проводник. К месту соединения кабелей примотан пластиковый угольник длиной около 15 см, обрезанный по диаметру кабелей, что обеспечивает надежность соединения при ветровых нагрузках.

Внизу ничто не препятствует установке токового балуна, снабженного разъемами, который окончательно отсечет возможные синфазные токи.

Фактически, СУ на 7 МГц может работать в диапазонах от 1,8 до 15 МГц. В СУ на 14 МГц применена катушка из медной трубки диаметром 6 мм (1+2+4+4 витка, всего 11 витков), и оно может использоваться в диапазонах 7-29 МГц.

Если вместо последних 4 витков намотать 8 (всего витков будет 15), то, в принципе, СУ будет работать начиная с 3,5 МГц, а возможно, и с 1,8 МГц (следует проверить практически). Ввиду простоты изготовления, мною было изготовлено 3 таких СУ. В результате, после согласующих устройств полоса частот без реактивной составляющей составила 400 кГц на 40-метровом диапазоне и 380 кГц в диапазоне 20 м.

Такое согласование было сделано с целью максимально возможного снижения потерь в 50-метровом коаксиальном кабеле, который подключен ко второму антенному коммутатору. В двух местах на этом кабеле установлены по 20 ферритовых «защелок». КСВ в длинном кабеле, подключенном к выходу согласующего устройства, — около единицы. Согласующие устройства на сосредоточенных элементах вполне можно заменить дополнительными отрезками 75-омного кабеля, длины которых придется подобрать.

Антенну можно упростить, если она будет работать на одном диапазоне. В таком варианте длина 75-омного отрезка кабеля, подключаемого к полотну антенны, составляет 3,5 м в диапазоне 14 МГц и около 7 м — в диапазоне 7 МГц. Согласующее устройство можно установить в помещении радиостанции или вовсе обойтись без него.

Есть еще один вариант: запитать антенну только 75-омным кабелем (например, РК75-4-11). Именно так она использовалась в полевых условиях с полуволновым повторителем (около 28 м) и переключателем на 9 диапазонов. В сентябре 2013 г. мы с Сергеем, RW9UTK, работали в полевых условиях из сравнительно редкого RDA-района КЕ-21. Антенна работала на двух диапазонах и была установлена на 12-метровой высоте на двух стеклопластиковых трубах. Работала антенна отлично — в иные моменты мы узнали, что такое pile-up.

Там, в поле, анализатором АА-ЗЗОМ были измерены некоторые характеристики антенны, которые вследствие более высокого подвеса оказались заметно лучше, чем у антенны, установленной на 10-метровой высоте. В диапазоне 40м реактивной составляющей не было совсем, Rвх=141 Ом, КСВ=1,91, полоса по уровню КСВ=2,0 — 80 кГц, по уровню КСВ=3,0 — 300 кГц, активное сопротивление сохраняется в полосе 800 (!) кГц. В диапазоне 20 м реактивная составляющая также отсутствовала, Rвх=194 Ом, КСВ=2,56, полоса по уровню КСВ=3 — 620 (!) кГц, активное сопротивление сохраняется в полосе 630 (!) кГц.

Согласование производилось с помощью самодельного СУ, к которому подключался 75-омный кабель. Применение согласующего устройства позволило получить на обоих диапазонах КСВ=1,0 в 50-омном кабеле, соединяющем СУ с трансивером.

Широкая полоса рабочих частот без реактивностей — это замечательное свойство замкнутых антенн. Нет необходимости перестраивать СУ в пределах любительского диапазона-достаточно настроить его в одной точке. При этом СУ может находиться достаточно далеко от трансивера.

В поле в качестве полотна антенны мы применили полевой сдвоенный провод П-274. Этот провод в полиэтиленовой изоляции имеет определенный коэффициент укорочения, поэтому периметр антенны получился несколько меньшим, несмотря на большую высоту подвеса, чем дома, и составил 42,70 м.

Здесь также был равносторонний треугольник со стороной 14,23 м. Расстояния между точками А, Б, В и Г также равны и составляют по 10,67 м. Расстояние от узла запитки и до верхнего угла — 3,56 м.

Некоторые проблемы возникли с балуном, который входит в состав универсальной линии: для передвижения полотна антенны были использованы пластиковые круги от игрушки пирамида, и балун несколько сместился вниз от запроектированной точки (3,56 м от верха). Несмотря на это, антенна работала просто великолепно, т.к. на 12-метровых трубах она была установлена почти вертикально.

Планируется переместить балун в начало линии, снабдив его разъемами,. чтобы сохранить защиту от синфазных токов. Кроме того, на кабель, лежащий на траве, можно надеть ферритовые «защелки» или пропустить несколько раз через ферритовое кольцо — кабель диаметром 7 мм вполне это позволяет.

Также планируется испытать антенну в полевых условиях, но уже на высоте 16 м Опять будут применены стекпопластиковые мачты. Антенна будет установлена вертикально. О результатах испытания непременно сообщу.

В этой статье уделено внимание антеннам для многодиапазонного варианта и расположенным при низкой высоте подвеса, а также устройствам для их согласования с кабельным хозяйством со стандартными коаксиальными кабелями распостранненными применяемыми у радиолюбителей типа РК50 и РК75.
На рис.1 показана антенна «Дельта» верхний край которой находится на высоте всего 17 метров.


Для согласования антенны и получения ее многодиапазонности применена согласующая лесенка длиной — 10,3 метра и шириной в 10 см, материал из которого выполнена антенна и лесенка — медный провод диаметром 1,5 — 2,0 мм. Для согласования лесенки с кабелем РК50 применен балун из кабеля РК75 имеющий — 10 витков кабеля расположенных виток к витку диаметром — 20 см, общая длина отрезка кабеля равна — 6,95 м. Антенна прекрасно работает на диапазонах 80-40 метров. При пересчете может работать с такой системой согласования и на других диапазонах.
На рис.2 показана антенна «Дельта» которая согласована с коаксиальным кабелем РК50 при помощи согласующего трансформатора с соотношением входного и выходного сопротивлений 1:4.


рис.2


Количество витков данного трансформатора по 7 витков каждой из обмоток отвод сделан от середины. Схема соединения обмоток показана на рис.2. Антенна подвешена на высоте 18,3 метра.
Антенна приведенная на рис.3 располагается горизонтально поверхности земли и имеет форму квадрата с равными сторонами.


рис.3


Данной антенне характерна низкая высота подвеса, что позволяет ее применять там где нет возможности подвешивать антенны не вертикально и не под углом. Входное сопротивление антенны из-за низкой высоты подвеса имеет разное сопротивление на диапазонах, что затрудняет ее применять, как одну антенну во многодиапазонном варианте , но для каждого диапазона сделанная антенна и согласованная по предлагаемой схеме прекрасно работает, но ей естественно присущи все минусы низко расположенных антенн.

Замкнутые проволочные антенны на КВ широко применяются радиолюбителями всех стран и национальностей. Это связано с их неоспоримыми достоинствами (которые вы несомненно знаете раз читаете эту статью, а если нет то легко найдете их на просторах паутины). Я же хотел поведать свою историю создания антенны Delta Loop, т.к. столкнулся с некоторыми трудностями при ее построении и считаю, что мой опыт может кому-нибудь пригодится.
Сделать антенну Delta Loop своими руками не сложно, как говорил один знакомый, это займет полчаса с двумя перекурами по 15 минут. Начнем с того, что определим диапазоны работы и место подвеса антенны. В мое случае необходим был диапазон 80 м. (3,5 мГц) и соответственно периметр антенны должен быть порядка 80 м. Подвес рассматривался только с балкона (спасибо соседям, живущим на последних этажах — излучение и все такое) под балконом имеется одноэтажное здание на крыше которого можно закрепить два нижних угла антенны. Треугольник как токовой не получался, поэтому правильнее назвать мою антенну «многодиапазонный неправильный параллелепипед».
Ну, начнем подбор материалов. Нам понадобится: 43 метров полевки (двойной), два ВЧ разъема (папа и мама), два ферритовых кольца 300-500 НН, капроновая веревка, 2 клемника и наконец распаичная коробка. Из колечек делаем симметрирующее устройство, а полевку разматываем в 2 бухты одинарного провода рис. 2

Рис. 1


Рис. 2

Полевку соединяем в один длинный провод (так чтобы не запуталась при размотке) как написано в как соединять полевку . А симметрирующее устройство и кейсовую часть разъема устанавливаем в распаичной коробке как показано на рис. 3.


Рис. 3
Ну собственно подготовка закончена, теперь приступаем ко второй стадии установка антенны. Растягиваем наши 86 м. (43 м+43 м) полевки таким образом, чтобы формой вся конструкция максимально напоминала равносторонний треугольник (у меня получилось не очень). Растягиваем это дело при помощи простой капроновой веревки (можно конечно применять изоляторы разного рода, но я просто привязывал веревку к полевке). Примерная схема моей «растяжки» на рис. 4


Рис. 4
Закрепляем на стене дома распаичную коробку с симитрирующим трансформатором в месте запитки антенны Рис. 5. Я запитывал антенну через один из верхний углов параллелепипеда.

Рис. 5

Ну собственно теперь третья стадия настройка. Настраиваем антенну путем уменьшения общего периметра антенны. Я настраивал при помощи измерителя АЧХ х1-47 и направленного ответвителя (спасибо Володе «Обручу»). Но можно изготовить простейший измеритель напряженности поля и настраивать по максимальному наводимому току на измерительной антенне. Процесс такой настройки описан в стать как настроить антенну без сложных измерительных приборов. А сейчас вернемся к результатам настройки. В общем то считаю достаточным просто предоставить Вам получившиеся графики. Смотрим рис 6 и рис. 7.


Рис. 6


Рис. 7

Вот такая конструкция у меня получилась. Работой антенны доволен, различий с Delta Loop правильной формы пока не заметил (была пока с соседями не поругался). В общем удачной Вам постройки и дальних QSO.
RK3DBU 73!

Category: Радио ← Симметрирующий трансформатор сопротивления на ферритовых кольцах (Balun) Как соединять полевку →

9 thoughts on “Delta Loop (или антенна треугольник или простая многодиапазонная антенна или Антенна КВ Дельта) ”

  1. Юрий,UB6AFC

    Мучаюсь с аналогичной антеной,вот уже почти год. Конечно не каждый день,но если посчитать,-то месяца два из года.Начитался в интернете о отличных результатах работы Дельты 80м диапазона.Бьюсь с ней и так и сяк,но достичь желаемого КСВ,так и не могу.Выполнил из толстого полевика П-268 в одну жилу.Провод крепкий,легкий и сравнительно дешевый.Но я первоначально неучел его коэффицыэнт укорочения!Ведь он имеет отличное от меди сопротивление!Да и изоляцыя помоему вносит кое какие коррективы.Построил равносторонний треугольник в частном секторе мачта одна -15м.Угол получился примерно 45,как и было рекомендовано.Кабель 28метров,РК-50 Подольский 10мм по наруже,потом по ходу урезал до 27м20см.Полевик с имеющихся 86м,укоротился на 79м50см.Резонанс получил на 3,680Мгц.КСВ 1,8 сопротивление 86ом.Соорудил четвертьволновый трансформатор из кабеля 75ом длиной 13,90м.Резонанс 3,730 КСВ-1,56 сопротивление 51ом,реактивка+ 32.И что делать дальше?Не знаю.Отвечают,слышу вроде неплохо,по хорошему прохождению!Может кто поможет?Кто то уже прошел такое?Буду очень признателен. Юрий,UB6AFC/73!!!

  2. RK3DBU Post author

    Приветствую UB6AFC!
    Многие всю жизнь мучаются с антенной и не получают желаемого результата, так что год это цветочки 🙂
    По мне, так описанный Вами результат вполне неплох, КСВ 1.8 для многодиапазонной КВ антенны это норм.
    Как следующий шаг, я бы попробовал заменить четверть волновой трансформатор на симметрирующий на ферритовых колечках, мне такое решение понравилось больше!
    Удачи Вам!

  3. Кулдыбек

    Антенну вертикальный Delta loop лучше запитывать с нижнего угла используя 1/4 волновую двухпроводную линию как советует EW8AU. При этом проще согласовать с кабелем РК-50 или РК-75 любой длины.Поляризация вертикальная,также присутствует излучение в горизонтальной плоскости. Первоначально антенну надо настроить на частоту резонанса с помощью линии (кабеля РК-50/75)кратной полволны с Ку. А потом только включать двухпроводную линию.Точку включения кабеля искать передвигая кабель по двухпроводной линии по КСВ-минимум. При таком соглосовании очень легко добиться КСВ-1.Это проще чем использовать всякие трансформаторы или искать где же находиться R.вх. антенны под R.кабеля питания.Проверено на практике. Антенна прекрасно работает.Всем удачи и 73! БЕК. UN7TX.

  4. Кулдыбек

    Всем добрый день.Простой вариант согласование однодиапазонной вертикальной антенны Delta loop предложил EW8AU с помощью двухпроводной четвертволновой лилии.При этом не надо искать где же находиться R.вх.антенны,чтобы подогнать под сопротивление кабеля.Первоначально надо настроить антенну на нужную частоту,а потом включить двухпроводную линию и искать точку согласования с кабелем передвигая кабель по линии.Простой способ соглосования и всегда можно добиться точного соглосования антенны с кабелем РК-50 или РК-75. Запитка антенны с нижнего угла.Не надо морочить голову всякими трансформаторами и т.д. Высота подвеса антенны не играет роли так как соглосование можно подкорректировать.Работает с вертикальной поляризацией,также имеет небольшое излучение с горизонтальной поляризацией. Проверено на практике.Всем удачи.73! БЕК.UN7TX

80-МЕТРОВАЯ ВСЕДИАПАЗОННАЯ ПЕТЛЯ


Настройся!
ПОИСК

CQ-вызов всем Ветчины!
О Hamuniverse
Конструкция антенны
Безопасность антенны!
Спросите у Элмера

О батареях
Практика
Компьютерная помощь
Электроника

5 F
7 Информация
Радиолюбительские советы
Юмор
Радиолюбительские новости!
Публикация обзоров
Обзоры продуктов
Радиолюбительские видео!
HF & Shortwave

Изучение лицензии
Ссылки
Midi Music
Читальный зал
Основы повторителя
Повторитель Строители
RFI Советы и Tricks
ветчины спутники Shortwave Povering
SSTV
SSTV
SSTV
магазин
VHF и UP
контакт
карта сайта
Политика конфиденциальности
Юридические вещи

Рекламная информация

«Я LOVE MY LOOP»
«I Sure Did»
All Band 80 Meter Loop Проект
Джона Райзенауэра-младшего. , KL7JR Здесь представлены его любезное разрешение
из статьи, опубликованной в 73 Журнал

«Когда я вспоминаю несколько лет
назад, у меня было 10 акров использовать для моей антенной фермы. Было здорово, что
можно было прокладывать провода на башнях или в моем гараже
или в поле, где бы я ни в розыске.
Ну ладно,
сейчас это гараж на две машины для экспериментов, а потом
отправится куда-нибудь дом на колесах для проверки антенн
.Я нахожусь в ограниченном по закону сообществе домов города
. который не позволяет использовать какие-либо антенны, кроме спутниковой тарелки
(и 40-метровой петли на моей крыше
, которая была скрыт ото всех в течение 2 лет), привет, привет!»

«Я ПОЛЮБИЛ СВОЮ ПЕТЛЮ~~~~~Я КОНЕЧНО ПОНРАВИЛСЯ»

Теперь позвольте мне рассказать вам о Это!

Много напечатано в QST на протяжении многих лет на рамочных антеннах. Эксперименты с проволочными антеннами для меня любимое занятие. Недавно у меня были отличные результаты с дельтой. петля на 10 метров и прямоугольная петля на 20 метров, (50+ стран в 3 недель случайной эксплуатации!), то я решил рискнуть и смириться 80-метровая полноволновая горизонтальная петля, которая позволит работать на всех КВ группы.
После сбора всей информации в статьях, указанных ниже, и добавлю свой собственный поворот, антенна будет либо работать, либо быть «облакогорелка».

Я рад сообщить, что эта простая антенна намного превзошла мои ожидания!
Что я привлекательной в этой антенне было то, что она была довольно экономичный и простой в сборке и установке, работает на всех диапазонах КВ и не требует специальных фидерных сетей, только трансматч, коаксиал и некоторые пространство!

80 СЧЕТЧИК ГОРИЗОНТАЛЬНЫЙ КВАДРАТНЫЙ КОНТУР

Длина полной волны 80-метровая петля имеет длину около 270 футов (1005, деленное на частоту в МГц) или около 67 футов с каждой стороны. Я использую «примерно», потому что точные цифры не таковы. критично по моим результатам.
На мой взгляд, при построении антенны, не только верна старая поговорка «чем выше, тем лучше», но также «чем длиннее провод, тем лучше» также может подойти для некоторых петель.
Так как я жил на 10 сотках на даче, решил сделать свою горизонтальную петлю длиннее для начала, чтобы лучше соответствовать моему заднему двору. Итак, мой «более длинный» цикл около 1,25 длины волны на 80 м (2,5 на 40 м, 5 на 20 м и 10 на 10 м) и устанавливается на высоте от 30 до 40 футов в воздухе.
Уменьшенный версии, скажем, 75% длины волны также могут работать нормально, если у вас нет место для полноволновой или более длинной антенны.
По мнению специалистов по антеннам, круговая петля «идеальна», но непрактична для большинства радиолюбителей. я нашел квадрат или даже прямоугольную петлю проще на кошелек и мышцы положить вверх и даст примерно такие же результаты.
Для поддержки моей петли, сделанной из утилизированного провода телеграфной линии с территории Юкон (только подумайте об историях, которые эта проволока уже рассказывала!),
Я использовал свой 50-футовый рост башня и три мачты, каждая длиной от 35 до 40 футов, сделанные из 2-дюймового водопровод оцинкованный.Каждая опора «поддерживается» диаметром в один дюйм. стальная растяжка, прикрепленная U-образным болтом в направлении, противоположном проводам «тянуть» и небольшой шкив с веревкой диаметром 3/8 дюйма для подъема провод к вершине мачт (Рисунок A ниже).


Рисунок A: Фрагмент мачты Служба поддержки

Телеграфный провод № 6 AWG. сталь, плакированная медью, и с ней не так просто работать, но цена была правильно.
Для подключения к точке питания я использовал 1-1/2-дюймовую трубу из ПВХ T подключение проводов антенны к болту с проушиной 1/4 дюйма, используемому на некоторых балуны промышленного производства.

Коаксиальный кабель RG 213 (выбран для прочность, долговечность и потому что я могу использовать усилитель) заканчивается на гайки с проушинами с двумя плоскими шайбами.
Коаксиальный кабель приклеен к десятидюймовому длинное нижнее удлинение тройника из ПВХ для снятия напряжения с подвески уговорить Затем на соединения нанесли силиконовый герметик
. защита от атмосферных воздействий.

Для антенных изоляторов использовал фарфоровые электрические изоляторы для забора.
После того, как опорные мачты будут укомплектованы растяжками тросы и шкивы и установлены, подъем троса становится делом одного человека. операция.
На своей башне я установил шестифутовый крашенный деревянный 4х4 столб висит рядом с вершиной башни для одного из четырех необходимых опоры (рис. B ниже).

На дальнем конце столба от башни использовал вводной электроизолятор, скрепленный U-образный болт, чтобы «плавать» (см. Книгу антенн ARRL, стр. 5-17) провод антенны, как с тремя другими опорами. Я не был уверен, что все «плавающие» на самом деле позволяют проволоке плавать, но они сделали это довольно легко.
Провод Антенные и фидерные соединения были сделаны на земле, а затем подняты поднимайте каждую мачту по очереди с помощью веревки и шкива. Как только провод был в воздухе и примерно в футе или двух от мачт, я просто привязал веревку к тому, что было под рукой (т. е. к ближайшей крыше сарая, дереву и т. д.). у меня было только немного больше провисания одного шкива (проволока проходит через все шкивы) для окончательной регулировки провисания троса. Так как мой провод был очень тяжелым долг, я мог бы затянуть его туго.Ваш провис будет зависеть от типа и размера провод б/у. Провода меньшего сечения порвутся, если их натянуть слишком туго или использовать на длинные пролеты — просто спросите меня!
Моя петля питается примерно посередине пролета, и коаксиальный кабель падает с 30 футов прямо в мою хижину.


Рисунок B: Фрагмент башни Служба поддержки

КАК ЭТО РАБОТАЙ?

В течение первых 3 мес. использовать (с октября по декабрь) 75 процентов моих QSO 10 и 20 метров были либо 5х7, либо 5х9 репортажи «в обе стороны».Около 75 процент из них со станциями за пределами Северной Америки *(около 10 % были 5×9 +20!), и около 20 процентов от общего числа QSO были 5×5 на Качество 5×1 «в обе стороны».
Для тех, кто занимается математикой, позвоните оставшимся 5 процент разделяется поровну либо на сигналы 3 x 3, либо просто «нет контакта на все» (всех не обработаешь!).
Также в моем логе указано «отправлено» отчет был таким же, как «полученный» большую часть времени. Я даже сломал несколько больших пайлапы при первом или втором звонке.

Направленность? Ну, петля, казалось, работала одинаково хорошо во всех направлениях (я все еще чешу затылок!). Вот что мне действительно нравится в этом петля!

Усиление, спросите вы? Ну, некоторые… в зависимости от вашего выбора фидерной линии и как высоко вы устанавливаете антенну. ФУНТ. Cebik W4RNL переходит в много подробностей об усилении (см. ссылку № 4 ниже) в его статье, поэтому я не буду вдаваться в подробности. в это здесь.

Хотя в основном я пробовал эту антенну на 10 и 20 метров, тоже порадовали выходные экспериментов на 15 и 17 метров.
DX работал на 15 м: KL7, HL5, JR1, KH0, RV9 и БД4.
DX работал на 17 метрах, был KL7 и Oh2. Многие W и VE также были работал на 15 и 17 метрах.
Оба диапазона дали примерно одинаковые результаты по указанным выше сигналам за двухдневный период испытаний.
я уверен, что эта антенна даст хорошие результаты на 40 и 80 м, т.к. хорошо. Я знаю, что он довольно быстро настраивается на 40 и 80 метров!


Чтобы получить лучшее представление о эта универсальная антенна, 29 декабря 2001 года, у меня работал мой приятель Рик KL7AK спиной к спине на 15, 17, 12 и 40 метрах! На 15 и 17 м мы оба обменялись рапортами 59+20, на 12 и 40 метрах было до 55 качества.Неплохо для куска проволоки, а?

Однако я выучил оба 300 ваттные ручные тюнеры (MFJ и Vectronics), которые я использовал, потребовали некоторого времени для настройки петля с парой полос требует большого терпения! я не пробовал автотюнер на моем TS-570D, так как мой тюнер Tucker 1,5 кВт легко обрабатывается работа довольно быстрая на всех диапазонах 80-10 метров.

Мой трибандер будет остаются в моем гараже, пока я работаю над новой конструкцией петли около 1200 футов. долго поддерживается 60-футовыми опорами электропередач (но это другое статья!) — когда надоест эта антенна то есть!
очень рекомендую эта антенна.Удачи в экспериментах с антенной! Каждый и все обратная связь приветствуется.

**Я работал по всей территории США и Канада, включая: KL7, KH6, JY4, V47, KH0, WP2, WP3, HP1, FO, PA2, 8R1, DS3, G3, LU1, ON7, JA (все), DU1, I2, ES1, UA9 и UA6, чтобы назвать немного!

Какой-то финал? слова!

Поверь мне, когда я говорю, что это было лучшее из всех вокруг антенны, которую я когда-либо использовал.
Мне так понравилось, что я решил не тратить мое время и усилия, чтобы восстановить трибандер.Часто на 80м сети, у меня было 20 по S9 на другие станции
WA и OR, у которых было 100-200 миль. Я тоже не использовал усилитель
. Я сожалею только пользуюсь антенной 4 года. У меня даже были планы на более высокий и длинный версии в будущем, как указано в статье.
Ну ладно, Думаю, у каждого из нас когда-то была любимая антенна.
В резюме……..» Я ЛЮБИЛ СВОЮ ПЕТЛЮ»
73, Джон КЛ7ДЖР

Каталожные номера:

1.»Петля Skywire», W0MHS, QST, ноябрь 1985 г., стр. 20 и ARRL Antenna Book, 16-е издание, стр. 5-16.

2. «The Droopy Loop» от KJ7MZ, QST, июль 1996 г., стр. 57

3. «Петлевые антенны», Книга антенн ARRL, 16-е издание, стр. 5-1


4. «HO-HO-HOHPL» от W4RNL (www.cebik.com) Сделайте поиск

(Примечание: #1 доступен для загрузите с веб-сайта ARRL, выполните «поиск» для «конструкции цикла антенны».

[email protected]ком







Hamuniverse.com использует Green Geeks Web Хостинг!



Как сделать рамочную антенну для диапазонов 40 и 80 м | DX Commander — Радиолюбитель

Я пристрастился к полноволновым (и неполным волновым) петлям с тех пор, как много лет назад понял, что по сравнению с диполем вы получите больше отдачи от затраченных средств, если построите петлю — конечно, вы получите больше меди в воздухе — и петли резонируют на КАЖДОЙ гармонике, поэтому 40-метровая петля будет резонансной на 20, 15 и 10 м.Многодиапазонная антенна для арахиса. Они тоже будут получать лучше, поэтому для жилого комплекса они обязательны.

Когда я впервые начал заниматься этим хобби, у меня был G5RV половинного размера, и я искренне думал, что никогда не попаду на 80-метровый диапазон. За 18 месяцев я понял, что можно построить петлю с длиной волны по окружности (плюс-минус процент или около того) и подать ее напрямую через коаксиальный кабель (и балун 4:1). Еще лучше была идея разместить нагрузочные катушки в каждом углу квадратного контура, и вы могли значительно снизить резонансную частоту.

Прежде чем перейти на 80 м, я построил свою первую 40-метровую петлю, которая отлично работала, и я был счастлив на 40, 20, 15 и 10 м. Через год я начал вторую фазу. Я отрезал 6-футовый отрезок провода от петли на полпути вокруг 40-метровой петли в качестве смелого эксперимента, чтобы получить гало-диполь на 80 м. Это сработало! Однако смена диапазона с 80 м на 40 м была кошмаром; выходя в сад, опустите петлю, соедините концы (или разъедините их!) и снова поднимите петлю. Фу!

На третьем этапе была проложена вторая петля; специальная 80-метровая антенна.У него было 4 х 2-дюймовых катушки в каждом углу петли с 30 витками 1-миллиметрового провода, и я растянул петлю по всему саду и даже на чердаке, чтобы сделать петлю как можно больше. Я оцениваю, что это было приблизительно 60 м в окружности. Это дало нагрузку 50 Ом в хижине через балун 4: 1 в точке питания. Импедансы петель зависят от частоты и высоты над землей, но если вы создадите петлю с балуном 4:1 и коаксиалом к ​​хижине, вы не должны быть далеко от того, что хотите.

На рисунке показано изображение чердака с экспериментальным ATU SG230 в точке питания 80 м для преобразования его во вседиапазонную антенну. Это также дало мне верхнюю полосу.

Каковы бы ни были ваши требования, дайте себе небольшой проект и попробуйте петлю. Вы знаете, что это имеет смысл. Посмотрите фотографии старых установок 40 м и 80 м здесь:

73

Рамочная антенна состоит из нескольких витков провода вокруг формы. Управление двигателем и возврат в исходное положение 2. W8WWV — K9AY Массив оконечных петель.Эта петля представляет собой «экранированную магнитную петлю», что означает, что почти вся петля заключена в трубку из цветного металла, в данном случае в алюминиевую трубку. 15 … КОМПЛЕКТ КОНТУРНОЙ АНТЕННЫ K9AY. Рамочная антенна. V ČR jsou pro ucely poslechu na spodních KV pásmech známé a solidně popsané predevším anteny typeu Beverage. Полноразмерная K9AY представляет собой антенну с малым коэффициентом усиления: усиление -23 дБи на 160 м, -13 дБи на 80 м; И его характеристики зависят от земли. 1 (бава). Категория петлевых антенн K9AY представляет собой подборку из 12 веб-ресурсов на тему «Приемная антенна для низкочастотных диапазонов».После успеха W5WZ с длинными напитками я купил детали и намотал пару трансформаторов, намереваясь установить один или несколько. Box 522 Clinton, MI В этой статье будут обсуждаться следующие вопросы о петле K9AY: Петля K9AY. Получив достаточно информации, мы решили построить так называемый цикл K9AY. Коэффициент усиления вокруг антенны близок к единице, за исключением оконечной стороны петли, которая имеет глубокий нуль. Спецификация цикла AY. Модель AS-AYL-4 — 4-полосная петлевая система K9AY Это популярная петлевая приемная антенна K9AY, описанная в выпуске QST за сентябрь 1997 г. «Компактная направленная приемная антенна K9AY с оконечной петлей-A» Гэри Брида, К9АЙ.Как показано на графиках, опубликованных в предыдущих сообщениях, это приемная антенна (из многих, которые я пробовал), которая обеспечивает наилучшее подавление шума белой полосы, создаваемого линией электропередачи 380 кВ, проходящей примерно в 200 м от антенны Бевереджа. Антенна Kabel Loop закончена. Здравствуйте, edaboarders, я пытаюсь настроить петлевую антенну на печатной плате для пульта дистанционного управления, работающего на @ 433. -№ решения. Вертикальная диаграмма направленности антенны на 80 метров (поэтапная подача). Рамочная антенна K9AY для диапазонов 160 и 80 м. Проще говоря, эти антенны имеют очень маленькую фазировку. Рисунок 1—Сравнение пространства, необходимого для четырех EWE, и контурной системы K9AY показывает, что петлям требуется только 1/7 площади EWE, но они обеспечивают одинаковые диаграммы направленности. .Кажется, что лучший RX все еще находится на самой вертикали. Re: Верхняя полоса: новый объединитель для приемной антенной решетки W1FV, VE6WZ Стив, 20:05; Верхняя полоса: k2av. Дельта-петля Антенна. для DX и те, которые подходят для многих целей. Это можно переключать с помощью комбинации реле, которые изменяют петли и оконечную нагрузку. решения массива. Пара «напиток/в шахматном порядке» Я никогда не слышал о петле K9AY, но согласно формуле общей длины петли ваша петля рассчитана на 1005/84 = 11. Блок настройки антенны; Чувствительный приемник DX TRF внешняя ссылка на блог Husnu Kokturk 49MHz Walkie Talkie Circuit внешняя ссылка; Средневолновый DX-приемник.Подходит для Beverages, BOG, Pennant, K9AY loops, FLAG, DHDL с входным сопротивлением 150/450/900 Ом. Общий петлевой массив Apex (Array Solutions AS-SAL-30) 60×60’, 8-кан. Прочитайте вступление к обзору «Я был очень взволнован, когда ветеран MW DXer Нил Казаросс начал использовать программное обеспечение для моделирования антенн EZNEC для оптимизации различных больших рамочных антенн для использования MW DX. Антенна Wellbrook K9AY. Провода пролежали там около 6 долгих лет, поэтому пришло время заменить их обоих.Если вы хотите работать на 20 метрах, размеры должны быть 1005/14 = 71.berdasar skema pada Gbr. сервоконтроллер антенны для коррекции наведения. В прошлое воскресенье мы с племянником установили петлю K9AY. Низкочастотный высокопроизводительный предусилитель Larry – W7IUV, редакция 5, авторское право 1998–2009. 15, Гай Олинджер K2AV, 16 Модель AS-AYL-4 — 4-полосная петлевая система K9AY Это популярная петлевая приемная антенна K9AY, описанная в сентябрьском выпуске журнала QST за 1997 г. «Компактная конечная петля K9AY-A, направленный прием». Антенна», Гэри Брид, K9AY.Этот предусилитель также может быть полезен для обычного коммерческого коротковолнового радиоприема. K9AY Flag Pennant Ewe Терминированные петли [На главную ][Вверх] Терминированные петли только недавно стали популярны в радиолюбительской среде, несмотря на то, что такие системы были коммерчески доступны в 1960-х годах и раньше. Он включает в себя все, что вам нужно. 318 — Вертикальная тройниковая антенна. Как только растает метр снега, который остался в кузове сорок! Требуемый трансформатор 9:1 рекомендуется намотать на 0. Более подробное обсуждение этого здесь не требуется.… K9AY завершает шлейф. ==> Что касается всех антенн с малым коэффициентом усиления, может быть некоторый шум (проблемы синфазного сигнала). приемная петля с вращающимся шестигранным флажком. 5м круг. С тех пор DX-еры, радиолюбители и коммерсанты, все бредили и разглагольствовали об этой петле, называя ее «чудесной», «ошеломляющей» и антенной, которая превосходит все. Как и у любой крупной контест-станции, у нас на PI4DX есть несколько приемных антенных систем. Подключен трансформатор согласования импеданса 9:1… Каждый шлейф обеспечивает прием с двух направлений, когда точка подачи и оконечная нагрузка поменяны местами, всего четыре отдельных шаблона.АС-АЙЛ-4. Радиокомпас является многодиапазонным приемником и, как и в самолетах Б-17, может управляться дистанционно с любого из двух одинаковых пультов управления. Что касается диапазона частот ДВ, то он может опускаться до 150 K9AY Loop antenn for (40), 80 или 160 метров. От Array Solutions поставляется блок управления AS-AYL-4 для сборки низкочастотной приемной антенны в четырех направлениях на основе известного Концепция петли K9AY. Используемая простая активная петля приема была найдена в Интернете (ссылка не работает). 28 июля в 8:09 ·.Основание опорного столба и заземляющий стержень расположены в центре. (Фото SM6LKM) Особенности, которые делают петлю K9AY полезной в качестве элемента массива, включают: · Хорошо работающий импеданс точки питания упрощает схемы согласования и фазирования. 5 м в высоту и 10 м свободного круга вокруг антенны все еще слишком велики для вашего городского участка? Нет проблем, просто пропорционально уменьшите все размеры и все! Полный размер: 7. Итак, у пары напитков (с интервалом 70 футов). Старую антенну можно легко снять, подогрев припой.Работает как рекламируется. Cca pred 1,5 rokem jsem se začal vážně zabývat Недавно разработанная Gary Breed, K9AY, создала оконечную рамочную антенну, которой можно электрически управлять из удаленного места. Прослушивание коротковолновой радиостанции. Использование многожильного медного домашнего провода. Вам нужно только 25 футов высотой на 30 футов горизонтального пространства для одной петли, используя 25-футовую мачту. Формула для расчета начальной длины четвертьволновой антенны составляет 246/частота в мегагерцах. 7:1 K9AY завершает шлейф. Прием VA5DX в G4AMT, Sennen Cove, Великобритания – самодельная система петель K9AY Недавно я установил петлю K9AY (с контроллером Array Solutions) и у меня есть пара вопросов.Основная категория — это петлевые антенны K9AY, которые посвящены петлевым антеннам K9AY. Включает в себя релейную коммутационную коробку, регулируемые клеммы, высокопроизводительный предусилитель с фильтрами BCB и SW, а также мачту и комплект проводов, изготовленные в соответствии с военными стандартами, а также малые габариты. eu/indoor-sdr-antenna-kit airspy. – Утечка TX/RX – Поляризационный фильтр HWF – Линии витой пары – Конструкция HWF с одной нагрузкой – Конструкция HWF с двойной нагрузкой – Многократно загруженные петли Массивы RX В Интернете есть много страниц, описывающих петлю K9AY.Комментарии K9AY — Семейства петель Rx: Комментарии K9AY — Семейства петель Rx: Комната для 4 вымпелов — Часть 2: Петля Уоллера NX4D и N4IS: Петля Уоллера NX4D и N4IS: Вымпел флага Маршрутизация фидерной линии: Малый N3OX (7×14 футов) Поворотный флаг: Отчет о флаге WA1ION — Отличная информация! Разрешение оконечной нагрузки критично для хорошего шумоподавления — 2: ожидайте низкого F/S с одним флагом: K6SE Small Diamond К сожалению, антенны находятся совсем рядом с отелем, и мы получаем много искусственного шума, за исключением петли K9AY. . Направленность рамочной антенны Существенным преимуществом рамочной антенны является ее диаграмма направленности, имеющая форму «восьмерки» с двумя нулевыми точками, разнесенными на 180 градусов.(Пересмотрено 13. В антенне используются легкодоступные материалы, и ее не должно быть сложно собрать. В том месте, где я живу в настоящее время, доступное пространство не является проблемой. Окружность петли). Концевая петля (см. рис. 2) физически и электрически довольно проста. НЧ и СЧ: 2E0ILY KA1R K3MF K3RWR N1BUG N6LF NO3M VK4YB W1VD W7IUV EME: G3WDG HB9Q K3MF K5DOG KA1GT PA2V VK4EME VK7MO W2HRO Многие полезные тесты требуют предварительной подготовки двумя или более членами группы. Петлевые элементы располагаются над землей примерно на один диагональный диаметр петли.-размеры петли-используемые материалы-реле…. Потому что по этой ссылке нет подробных фотографий. Согласующий импеданс трансформатор 9:1 подключается с одного конца контура к земле, а согласующий резистор подключается к другому концу контура к земле. О рамочной антенне Delta. Лучший выбор для DX-экспедиций. K9AY завершает шлейф. Оригинальный дизайн петли K9AY [1] Оригинальная статья QST [2] В моем месте с плохим грунтом петля K9AY, кажется, обеспечивает наилучшую производительность.. См. таблицы и график ниже. В настоящее время маленькое белое поле с черной ручкой управляет k9ay. Трансформатор, согласующий импеданс 9:1, подключен с одного конца… Что бы я ни слышал на моем K9AY Loop, я также слышу на этом коаксиальном шлейфе. В сентябре 2005 года я установил пару петель K9AY, используя блок переключателей K9AY и блок управления K9AY, которые я купил у WX0B (длина волны www. 5). Приемная петля намного меньше (большинство из них меньше 0). Ниже показана базовая петля K9AY. Трансформатор согласования импеданса 9: 1 подключен с одного конца … 14 февраля 2018 г. — Спасибо Фрэнку Сессинк (PA0FSB) за предоставление нам своего документа с описанием рамочной антенны K9AY (pdf), которая является антенной, которую он успешно использует со своим RTL-SDR для приема КВ.K9AY Array от Gary Breed — это отличная приемная антенна в низкочастотном диапазоне для радиолюбителей с ограниченным пространством. врезаться в отражатель телевизора. com> написал: Я недавно установил петлю K9AY (с контроллером Array Solutions), и у меня есть пара вопросов. 9-элементный 160-метровый массив K9DX. com новый материал в В. DL2KQ Игорь предложил использовать реверсивный флаг и подал идею использовать AD8129 в предусилителе для терминируемого шлейфа (FLAG). Он поставляется с блоком управления (см. фото) и внешним блоком управления, установленным на мачте.7. Мое резюме. Массив DHDL: Четырёхпроводная дельта-флаговая матрица: 3-проводная Мини-петля: Rx Ant. Программное обеспечение представляет собой HDSDR, питающий VB Cable с несколькими экземплярами Spectrum Lab, предоставляющими грабберы. Он очень похож на K9AY. Контроллер антенного коммутатора, контроллер stackmatch, контроллер приемной антенны K9AY, контроллер 12 В. У меня также есть предусилитель Clifton Labs на 20 дБ в хижине, но он редко нужен, так как петли выдают достаточный сигнал, и я подумывал о подключении петли K9AY. Посмотрите, что говорят люди, и присоединяйтесь к разговору.5 футов, а точка подачи петли находится на высоте 1 фут над землей. K9AY VE3DO Механически вращающиеся однонаправленные малые петли с заделкой вращающиеся опоры вашей антенны Маленькие антенны — лучшая антенна для уменьшения радиопомех, когда источники радиопомех находятся в пределах 1000 Массив малых петель От 8 до 11 дБ RDF Ширина луча от 80° до 120° Электрически управляемые компактные решетки из двух небольших петель Часто задаваемые вопросы о петле K9AY Обратная связь по радиочастоте и входные каскады RX Моя радиостанция — IC-756PROII, управляющая усилителем Alpha 76A (1500 Вт > выход) > и у меня действительно была обратная связь от петли, которая искажала мой передаваемый сигнал.80/10 Обзор антенны K9AY от Bjarne Mjelde. С ранней весны 2005 года в SP было установлено много установок 4SQ K9AY на 80 м. com). Технология Wellbrook Broadband Phase Loop со специальной антенной K9AY. Им может быть полезно использовать петлевые антенны K9AY. Категория представляет собой подборку 12 веб-ресурсов, посвященных приемной антенне для низкочастотных диапазонов, построению петли K9AY, вымпелу флага K9AY Ewe. Вот все детали, необходимые для создания петлевой антенной системы K9AY, включая управляемую реле систему коммутации шаблонов, которая использует коаксиальную линию питания для передачи управляющего напряжения системы коммутации.Если предположить, что баланс контура и усилителя (подавление синфазного сигнала), а также коэффициент шума усилителя и характеристики обработки сильного сигнала являются адекватными, то для большинства пользователей основными факторами становятся размер контура, индуктивность контура и входное сопротивление усилителя. Она напоминает дельта-петлю, но является очень хорошей направленной приемной антенной. Это официально открывает второй раунд, поэтому, если вы заинтересованы в цикле получения K9AY, отправьте свою ставку выше текущей высокой ставки, и я объявлю новую высокую ставку, когда этот раунд закроется в субботу в 18:00.Первое, что вы должны знать при покупке фазера MFJ-1025 или 1026, это то, что если вы планируете использовать его для MW DXing, вы должны выполнить пару простых модификаций. Давным-давно в другом радиоклубе я присматривался к K9AY. Вот моя распределительная коробка (построена с использованием 48-вольтовых реле, извлеченных из системы AT&T Long Lines в посте «Резюме мастера-мусорного ныряльщика»). 160 м; 80 м; 40 м; 30 м гр. Настройка gqrx для преобразователя с повышением частоты и коротковолновых сигналов. Следовательно, замкнутая система также называется системой автоматического управления.11-дюймовая кардиоидная рамочная антенна: это сочетание рамочной антенны и длинного провода. Помните, что в блоке управления антенной есть 2 заземления: заземление антенны, заземление станции. Это не только показывает, что можно обнулить сигнал на сторонах петли 90° и 135° (в дополнение к обнулению 180°), но, по-видимому, подтверждает вывод, сделанный в Грейленде, штат Вашингтон, DX-педитон, а именно, что петля имеет отчетливый и относительно острый передний лепесток, который более чувствителен, чем настройки, расположенные на расстоянии 45 °. Следовательно, рамочная антенна на 300 МГц должна иметь периметр не менее 1 метра; 2.К4ЭРО; подробное рассмотрение конструкции его приемной рамочной антенны Гэри Бридом, K9AY; и новый набор полуэлементных дизайнов для Яги от Стэна Стоктона, K5GO. 1 Создание коэффициента усиления и направленности 6. Вот моя распределительная коробка (построена с использованием 48-вольтовых реле, взятых из системы AT&T Long Lines в посте «Резюме мастера-водолаза по мусорным бакам»). Посетите веб-страницу решений Array для получения подробной информации о комплектах AS-AYL. По отклонению электрического поля есть То же, что и v1, но 10 клавиш + программа k9ay. В нем упоминаются горизонтальные приподнятые флаги Уоллера как хорошие варианты, которые я не рассматривал, и есть хороший раздел о петле K9AY, которая меня интересовала в течение некоторого времени и с которой я собираюсь поиграть этим летом.Электронный компонент … 45 евро. ком в 2 категориях. Интенсивность электрического поля обычно выше, чем магнитного поля, когда антенна находится рядом с источниками помех, такими как телевизоры, люминесцентные лампы, проводка линий электропередач и т. д. Рамочная антенна с полной длиной волны может. Обновленная версия с smctl v1 до 10 клавиш, которые можно использовать для переключения антенн до 1×10 (1×4, 1×6 и др.), и специальная программа для петли K9AY с управлением предусилителем. Ниже приведены некоторые снимки приемной петли K9AY, которую я добавил в декабре 2006 года.1-3. DXE предлагает лучшие радиолюбительские бренды, включая Yaesu, Kenwood, ICOM, MFJ, Butternut и другие. Согласующий импеданс трансформатор 9:1 подключается с одного конца контура к земле, а согласующий резистор подключается к другому концу контура к земле. Еще одним достижением является наличие станции на геостационарном спутнике QO-100, обеспечивающей до настоящего времени более 300 QSO в режимах SSB и CW. EWE, Pennant, Flag и другие работают по тому же принципу, что и K9AY Loop, и все они обеспечивают кардиоидную диаграмму с одним глубоким нулем.Петля K9AY требует усиления около 15 дБ для восстановления сигналов до уровней, аналогичных антеннам Бевереджа. … Петля K9AY тщательно сконструирована и работает очень хорошо. 1 Петля K9AY 1. Эти антенны физически малы по длине волны и состоят из фазированных вертикальных антенн или оконечной петли. K9AY Loop против 2022. Мои тесты показывают, что изменение терминации с 330 Ом на 550 фазирующих антенн K9AY для улучшения направленности системы не является чем-то новым. Базовая петля K9AY • Треугольная петля 85 футов • Высота 25 футов, ширина 30 футов • Резистивная оконечная нагрузка • Направленная антенна — Легко переключается в 2 направлениях — 4 направления с ортогональной парой контуров • Согласующий трансформатор 9:1 для коаксиального кабеля Гэри Брид, «The Конечная петля K9AY – компактная направленная петля K9AY.4nec2 моделирование петли k9ay. ферритовый трансформатор. Благодарим Frank Sessink (PA0FSB) за предоставленный нам документ с описанием рамочной антенны K9AY (pdf), которую он успешно использует со своим RTL-SDR для приема на КВ. Это антенна с высокой ценностью, поскольку она относительно проста в сборке (одна высокая опора), обладает хорошими характеристиками, имеет небольшие габариты и может быть легко подключена… Полученная диаграмма направленности хорошо держится в широком диапазоне частот. Вымпел 5. о K9AY Loop System, которая казалась хорошей альтернативой и требовала гораздо меньше места.Вероятно, самый простой способ получить дешевый автономный измеритель КСВ — это посетить хамфест и найти подержанный. xls: 2010-11-25 15:44 : 19K : Ортогонально Ст. (опять же) Как всегда, у меня все еще был коаксиальный кабель на 75 Ом, но я использовал массив с оконечной петлей K9AY, впервые опубликованный в сентябрьском выпуске QST за 1997 год. Эта публикация является компиляцией визуального контроля качества. Как выяснилось позже, 80-метровая антенна на удивление хорошо работает и на 40-метровом диапазоне. Контур связи имеет новую гибридную схему соединения, которая гарантирует совпадение 1.Я прикрепил мачту к одному из … симуляций с помощью EZNEC, чтобы сравнить многоэлементные массивы с одним контуром, и результаты представлены в таблице I, а графики на рис. Все еще в списке вещей, которые нужно сделать, есть петля K9AY. Вот описание магнитной петли, которую я использую для диапазона 160 м. 3:1 или наоборот. Как правило, при установке заземляющего стержня трудно получить сопротивление заземления менее 10-25 Ом, и это сопротивление фактически является общим между антенной для напитков и фидерной линией.3. За исключением того, что я обнаружил, что палочки из ПВХ, которые я купил в магазине садовых принадлежностей, на самом деле являются металлическими палками, покрытыми слоем ПВХ. Рамочная КВ антенна для радиолюбителя или коротковолнового приемника КВАРТИРА И ТСЖ. Фото микрофонов Homebrew от W5TOM. Box 522 Clinton, MI Рамочная AM-антенна Tecsun AN-100 предназначена для усиления приема слабых AM-радиосигналов. Если кому-то из вас интересно, у K9AY есть хороший раздел на своем веб-сайте, посвященный массивам петель K9AY. на сторону). 1 — 15. Я выбрал их для шлейфов и точки заземления, но вы можете немного увеличить мощность, вставив банановые разъемы в эти клеммы.» 27 декабря 2019 г. — Привет всем, я не могу дождаться следующей зимы для хорошей RX-антенны. Поэтому я положил свою EWE на последнюю WE и подумываю построить антенну K9AY половинного размера. Текст Гай Аткинс, фото Дон Нельсон, 1997 г. Конечная петля K9AY — компактная направленная приемная антенна Гэри Брид, K9AY, 1998 г. Вращающаяся W7IUV. сочетание небольшого участка и землепользования Основной контур K9AY • Треугольный контур 85 футов • Высота 25 футов, ширина 30 футов • Резистивная оконечная нагрузка • Направленная антенна — Легко переключается в 2 направлениях — 4 направления с ортогональной парой контуров • 9:1 Согласование трансформатора с коаксиальным кабелем Гэри Брид: «Концевая петля K9AY — компактная направленная приемная антенна низких диапазонов находится на расстоянии K9AY в 350 футов.Полноразмерная четверная петля 2. Ненастроенная, электрически маленькая антенна с потерями, будь то вертикальная, петлевая или горизонтальная дипольная антенна, оказывается отличным преобразователем для ВЧ-пространственных волн. 18 долларов. Состоит из любой проволочной петли. Петля K9AY на SM6LKM показывает, как один пользователь реализовал конструкцию. Вот документы, которые идут с антенной. 305 — Перевернутая дипольная дельта-петлевая антенна для … Во-первых, помните, что петля EWE, K9AY, флаг, вымпел, дельта и т. д. [email protected] Я использовал единственную центральную мачту, сделанную из трех мачт для виндсерфинга из стекловолокна, которые я получил в качестве излишков, и сделал петли из эмалированной проволоки № 18.Вот все детали, необходимые для сборки рамочной антенной системы K9AY, включая управляемую реле систему переключения шаблонов, использующую коаксиальный фидер. Я построил классические перекрестные петли K9AY под углом 90 градусов для переключения в четырех направлениях. Напиток с одним проводом; Beverage on Ground (BOG) Двухпроводная двунаправленная петля Beverage K9AY. 95 Специальный заказ: MFJ1793: MFJ MFJ1793: 20 м/40 м/80 м. •Начало с пары петель K9AY •Добавлено 4 квадрата коротких вертикалей (сторона 100 футов) •Очень плохие грунтовые условия – Очень каменистый с каменистыми выступами и глиной – Проводимость грунта 2-3 мСм/м – 4 квадрата не ровные •Петля K9AY в целом лучше, чем 4-квадратный 5/20/11 RCJ — 4 ПРЕДПОСЫЛКИ •Хотел попробовать 4-квадратный контур K9AY Категория рамочных антенн представляет собой подборку 12 веб-ресурсов на , Приемная антенна для низких диапазонов, K9AY 160 м 80 м приемная рамочная антенна , K9AY Флаг Вымпел Эве.Контроллер K9AY сразу же после установки. (QST, август 1993 г., стр. About Antenna K9ay Loop Controller. Когда я снова буду работать на 160 м, стоит переоценить преимущества небольшой рамочной антенны на этом диапазоне, потому что я читал, что преимущества рамочной примечательно Введение Введение Мы используем антенны для напитков в нескольких направлениях, петлю K9AY и даже низкий диполь для 28 МГц 1940 Петля с заделкой до войны ДИАГРАММА ИЗЛУЧЕНИЯ ПЕТЛЕВЫХ АНТЕНН Ток, который течет в рамочной антенне, может быть представлен Ряды Фурье по косинусу и синусу.Клуб репитеров Антверпена. 15, Guy Olinger K2AV, 16 В этой статье будут обсуждаться следующие вопросы о петле K9AY: Петля K9AY. Отдельные статьи: 2 января 2022 г., в 9:29, Пит Смит N4ZR 2010-11-25 15:42 : 69K : Сборка контура K9AY. Комплект для согласования универсальной приемной антенны, выход 75 Ом, F-разъем, встроенный CMC. Получил позывной G3XRJ в 1965 году, когда учился на офицер-радист торгового флота (антенна, мачта, предусилитель, контроллер для переключения направления и регулировки оконечной нагрузки).С 75 до 1. 00 Рамочная антенна K9AY для диапазонов 160 и 80 м от ON7EQ: Тестирование двух сплющенных дельта-антенн «KAZ», Джон Брайант: Комментарии к RX-антенне с разъемом W8DSB, выполненной Руди Севернсом N6LF: Pennant и KAZ Антенные тесты, Марк Коннелли: Фазирование улучшает нуль антенны КАЗ, Марк Коннелли (+ комментарии Энди Икина, Wellbrook) Название: без названия Дата создания: 02.10.2007 9:05:58 Рамочная антенна, покрытая само определение антенны-невидимки, что должно сделать ее очень привлекательной для людей, живущих с ограничениями по антенне.PIXEL • Привет, Пол! • Петля от Pixel — это классическая «магнитная» петля. AB0X Roof Loop 2. K9AY Loop — одна из самых популярных приемных антенн, которая может поместиться в небольшой партии, и я построил ее летом 2006 года точно так же, как разработан Гэри Бридом и продается «AY Technologies» как AYL- 4 модель. У них меньше коэффициент усиления, но лучше соотношение фронт/тыл. Это резонансная настроенная петля, индуктивно связанная с ферритовой стержневой антенной … K9AY уменьшенного размера. БОГ. 8 кругов BSEF 350 футов по сравнению с кругом Hi-Z 8A со всеми активными элементами 8 кругов.Фрэнк расширяет идею, показывая метод, который… • Петли K9AY — Антенна только для приема — Хотел посмотреть, действительно ли согласующий резистор влияет на КСВ, поскольку вы меняете импеданс антенны — Да, но очень тонко — 10 позиций в этом диапазоне from 1. l’autore dice di aver aggiunto alla loop un preamp ideato da W7IUV e di aver riscontrato ottime prestazioni con lo stesso, a quel punto essendo incuriosito, e siccome il link alla pagina di W7IUV non funziona, ho cercato lo schema del preamp ed alla fine lo ho trovato.Обратите внимание, что контрольные вольты, подаваемые на коаксиальный кабель, — это идея штанов (как показано в pdf). Опять же, я не собираюсь объяснять всю эту систему RX. На 160 ширина полосы КСВ 2 к 1 должна быть около 7 кГц. За исключением того, что, по моему наблюдению, многие люди строят эту антенну и возятся с согласующим резистором, чтобы попытаться получить максимальную отдачу. 5-30 МГц 150 Вт с амперметром. Основываясь на фундаменте, заложенном EWE, K9AY, а также антеннами с флагом и вымпелом, SAL отличался фазировкой с истинной временной задержкой и отсутствием необходимости в проводе управления от хижины к антенне или заземлению.У меня нет места на моем городском участке для антенны K9AY Loop или Beverage. Я собирался собрать собственный согласующий трансформатор 9:1. Проверил КСВ с помощью Rigexpert и обнаружил, что у меня очень высокий КСВ в этом контуре. Обнаружил, что у меня порвался шлейф на коробке. Зачистите концы оригинального антенного провода и новых антенных проводов. Когда я собираю и устанавливаю многоярусные Yagi, дела на высоких частотах начинают улучшаться, но у меня все еще были проблемы со слухом из-за всего шума на низких частотах.У вас нет места для установки 4-х антенн для напитков, EWE или 4-квадрата, и вам нужен «хороший слух» на 160 и 80 м? 2 м 14 мГц 20 м 144 мГц любительская антенна дельта-петля диполь diy dx front-end ham ham radio homebrew k9ay log loop на земле портативный проектный протектор радиоприемный приемник прием rf rf-protector rx rx-antenna saver sdr Рисунок антенны K9AY из оригинальной работы Гэри Порода K9AY 6) Петля с ферритовой втулкой (FSL) Впервые была описана Грэмом Мейнардом в 2011 году и с тех пор претерпела значительные изменения.K9AY LOOP RECEIVER PREAMP (CLICK SCHEMATIC), (СПИСОК ДЕТАЛЕЙ), (РАЗМЕЩЕНИЕ ДЕТАЛЕЙ) Получил комплект вчера и собрал его прошлой ночью. Вернуться на мою страницу Радиолюбителя. Referensi дан petunjuk pembuatannya bisa dengan мудах didapat ди Интернет dengan bantuan Поиск Google. На этом сайте обсуждается проектирование и реализация 2-х, 3-х и 4-х элементных торцевых массивов петель K9AY. Хотя этот онлайн-калькулятор предназначен для помощи в проектировании и изготовлении самодельных рамочных радиолюбительских антенн для использования в КВ-диапазонах, магнитные антенны также могут быть использованы. 80 футов на 80 метров.Петля K9AY во время своего первого испытания: PACC, февраль 2005 г. В отличие от большой рамочной антенны (больше 0. com thread) Как сделать отличный RX-трансформатор 9: 1 (Гэри Брид K9AY) Трактат W8JI об антеннах Beverage (незаменимая мудрость) k9ay приемная петля. Обновление от 1 сентября 2020 г. Гэри Брид, K9AY, был очарован этой идеей и разработал ее на своем компьютере. ПЕТЛЯ K9AY Следующим кандидатом на постоянную приемную антенну является известная петля K9AY с оконечной нагрузкой. Контроллер коммутатора антенны, контроллер stackmatchcontroller, контроллер приемной антенны K9AY, контроллер 12 В.Длина 5 футов, а провода 3 и 4 — 27. Антенна сочетает прием магнитного (H) и электрического (E) полей для создания направленной диаграммы направленности. В оригинальной статье была схема для … Оригинальная петля K9AY (1996 г.) — это последний раз, когда я использовал тороид для антенны RX — намотка обычного первичного / вторичного трансформатора на бинокулярный сердечник намного проще и имеет те же характеристики. Антенна приема K9AY представляет собой компактную петлю антенны приема, позволяющую улучшить качество приема.Он принадлежит к семейству малых петель, таких как Флаги и Вымпелы, но требует заземления. Полный набор микросхем-конденсаторов входит в комплект поставки плат. Антенна с магнитной рамкой представляет собой обмотку из медного провода вокруг каркаса (для петель с воздушным сердечником) или вокруг ферромагнитного материала (для ферритовых петель). Рамочная антенна K9AY: Направленная ЕН-антенна для ВЧ Благодарим Фрэнка Сессинка (PA0FSB) за предоставление нам своего документа с описанием рамочной антенны K9AY (pdf), которую он успешно использует со своим RTL-SDR для приема ВЧ. .Зайдите в ближайшее время. У меня нет места для напитков (на самом деле несколько честных поставщиков, таких как K1FZ и N0TT, сказали мне не беспокоить и направили меня к этой петле), так что это был мой единственный выбор для настоящей приемной антенны с некоторой теорией. Отрежьте существующую антенну радиостанции, оставив как можно более длинный кусок провода, подключенный к радиостанции. Массив спроектирован так, чтобы обеспечить высокое соотношение фронт-к-зад и сильное подавление тыловых сигналов с большим углом наклона с узким передним лепестком. Я также надеялся, что смогу использовать его для фазировки против моих проволочных антенн и что он может быть хорошим исполнителем, особенно для Латинской Америки.Я снова использовал свою систему автоматического переключения (см. предыдущие посты The Cyclops — Matching Transformers for Beverage / Longwire / Dipole / Random wire / K9AY / LoG LoG on Ground / Flag / EWE и другие антенны Всего за 29 долларов США с бесплатной доставкой! (Мы отправляем в пределах Только для США) Это то, что я использовал какое-то время с моей антенной LoG (петля на земле) с отличными результатами. Я использую их в качестве угловых опор для проводов. Усиление 20 дБ Активная петля Коротковолновая приемная антенна 100–180 МГц w / … Петля малого диаметра (высокая добротность) Фиксированная однонаправленная петля (флаг, вымпел, овца, K9AY) Механически вращающаяся однонаправленная петля (вращающийся флаг) Компактный массив петель с электрическим управлением (K9AY, Shared Apex Loop Array; напитки.5 смотрю. Коробка реле рамочной антенны K9AY, кажется, работает, есть сильный направленный эффект. 5 из 5 звезд (5) 5 оценок продукта — Высокоэффективный петлевой тюнер MFJ-935C, 3. 22 января 2022 г. Большинству приемников потребуется предусилитель для работы на этом уровне. Для этого проекта мы будем строить 6-метровую дельта-петлю. Петли половинного размера работают. Оценка в недавнем конкурсе CQ 160 CW привела меня к выводу, что петля K9AY является лучшей из трех. K9AY 160M / 80M Система приемной рамочной антенны.Если ни одна ставка не превысит текущую ставку, мы выберем победителя! «Оставайтесь с нами» для следующего лота на аукционе оборудования MARA Club, 5-полосный, 2-элементный. Интересно на половинном размере K9AY, у меня есть только небольшой участок, так что это как раз подойдет. Терминатор 500 Ом. Wolf RF Systems Приемный контур K9AY Джеймс Вульф, KR9U 2415 Union Chapel Rd Fort Wayne, IN 46845 kr9u@wolfrfsystems. Низкочастотные DX-антенны — RDF. Неэффективность передающей антенны оказывает прямое пропорциональное влияние на отношение принимаемого сигнала к шуму.О цикле W7iuv. ДХДЛ. Это резонансная настроенная петля, индуктивно связанная с ферритовой стержневой антенной… петлевых антенн Wellbrook Communications. И есть ПРАВИЛЬНЫЙ порядок выполнения работ: Измерьте коаксиальный кабель и провод контроллера; 4 КВАДРАТ K9AY — 160 м. на remotedx. Немного покопавшись, я наткнулся на компанию Far Circuits, в которой есть печатные платы для платы антенного переключателя K9AY и платы полосового фильтра/предусилителя по очень номинальной цене. Lihat juga: K9AY состоит из двух узлов: блока управления антенной и головного блока антенны.Тесты: передающая антенна. Установка довольно стандартная, со стержнем из стекловолокна в центре, заземляющим стержнем у его основания и радиальными стержнями на земле под каждым направлением петли. Петля K9AY — одна из нескольких опубликованных конструкций, в которых используется замкнутая петля для получения диаграммы направленности в небольшом пространстве. Петля положительной обратной связи подключена к выходу катушки, расположенному на расстоянии одной четверти витка от конца земли. Вид спереди … Примеры: рамочная, ферритовая стержневая антенна и т. д. [9].Предыдущая часть этой истории описывает мою попытку построить самодельную систему K9AY на основе обычной конфигурации Гэри Брида, за исключением того, что мой трансформатор был построен по конструкции, предположительно превосходящей оригинал. Другой конец шлейфа заземляется через резистор в диапазоне 500-800 Ом. Пол, попробуйте K9AY для 40/80/160 или пассивную магнитную петлю 5’x5′ для 160M. О том, как построить петлю K9AY Ресурс в настоящее время указан в dxzone. Рамочная антенна Рамочная антенна — это радиоантенна, состоящая из петли (или петель) из проволоки, трубок или других электрических проводников, концы которых соединены с 22 января 2022 г.Опубликовано 3 июня 2021 г. Слева находится селектор напитков RAS8. 5 футов в длину. Чтобы избежать этой проблемы, расположите петлю K9AY как можно дальше от передающей антенны. 31) Антенны Ewe, K9AY и Flag and Pennant также обеспечивают хорошую направленность в довольно небольшом пространстве, но с более низкими уровнями принимаемого сигнала. Небольшие передающие рамочные антенны, обычно называемые «магнитными петлями» или «магнитными петлями», могут давать удивительно хорошие характеристики, если они тщательно спроектированы и изготовлены. R. О контроллере петлевой антенны K9ay Калькуляторы петлевой антенны предполагают, что петля такого размера может быть настроена от 40 до 10 м с переменным конденсатором 10-180 пФ.Петли K9AY Петля K9AY завершается. Зеленые и желтые тумблеры были добавлены для управления циклом и направлением. 1:1 к 1. Есть ли у вас какие-либо предложения или опыт работы с вашей системой, которые могли бы помочь мне в построении и оптимизации моей петли? Петля на земле или «LoG» (отличный учебник для начинающих Matt KK5JY) Петля на земле для RX (исследование трансформатора Оуэном Даффи) Измерение импеданса петли (отличный QRZ. Если не считать легкого солнечного ожога, все прошло хорошо. Грег Орди: На близком расстоянии излучаемая дипольной антенной энергия в основном электрическая.Более короткие окружности могут использоваться только для работы с короткими волнами. 5 м в высоту и 10 м в ширину слишком велики для антенны. Антенна будет настроена на частоту FT8 на 160 м и снова настроена в фиксированном направлении, а именно на 20°. > 25.11.2010, 15:42 : 70K : Сборка петли K9AY-M. Это те же градусы, что и в дельта-петле RX FO0AAA. ком. ЭВЕ. Уменьшение размера захвата оригинального K9AY НЕ ПОМОГАЕТ. После некоторой поддержки от Eddy VE3CUI я мобилизовался, чтобы установить петлю K9AY. Я намеревался сохранить свое существующее устройство управления Pennant и просто добавить линию управления с двумя реле и пару переключателей на передней панели устройства, чтобы выбрать любой из контуров и реверсировать любой из них.На компакт-диске есть десятки новых вспомогательных PDF-файлов. Провода 2 и 5 основной петли на рис. Описание: Петля K9AY Низкочастотная 4-направленная приемная антенна для DX-инга. Магнитные петли для передачи и приема от ON4CEO, введение в дизайн и конструкцию; магнитная рамочная антенна; Приемный шлейф K6STI; Потрясающая петля от K9AY; Compact Loop для нижних полос от K9AY; Антенна для серьезных MW DX от K9AY; Коммерческая система Wellbrook K9AY 160M — жесткий диапазон • Распространение весьма изменчиво, сигналы часто не очень сильные, тяжелые QRN летом — В основном ночной диапазон, сильно меняется в течение ночи — Зимой возможно прохождение 800 миль и более 2 часа до захода солнца, через 2 часа после восхода солнца См. твиты о #k9ay в Твиттере.Прием VQ9LA очень хорошо несколько вечеров подряд. Это полноволновая петля на 8. th. Hiervoor moet een volledig nieuwe ethernet kabel voor worden getrokken. Если вы являетесь экспертом по петлям K9AY, пожалуйста, взвесьтесь. … Концевые петли K9AY для 75 м. Это очень компактный, малошумный и направленный микрофон с впечатляющим уровнем от 20 до 25 дБ спереди назад. Для тех, у кого ограниченное пространство для 160-метровой приемной антенны, рассмотрите петлю… Многовитковую магнитную петлю для верхнего диапазона. > Я > модифицировал свой PROII, чтобы приемная антенна отключалась во время передачи > и проблема исчезла.Основные характеристики рамочной антенны не зависят от ее формы. Не все Beverage, рамочные или вертикальные антенны будут работать одинаково. K9AY Рамочная антенна AS-ALY-4 Руководство по поиску и устранению неисправностей 1) Отсоедините по крайней мере один конец каждого шлейфа от коробки реле, чтобы измерить действие реле, чтобы шлейф не закоротил его. 8 – 30 МГц = 23 дБ… ( tx легко даже отсюда на магнитной петле ssb) 160 м. У этой коробки могут быть проблемы с макетом. Похоже, они хорошо поработали над механической конструкцией и хорошим предусилителем.Антенна сочетает в себе прием магнитного (H) и электрического (E) поля, чтобы создать директивную петлю K9AY RX. Удлиненные и завершенные циклы… На графике ниже вы заметите, что коэффициент усиления K9AY на частоте 1 МГц составляет около -36. Моя 40-метровая вертикаль обошлась мне в 13 долларов. Линейка продуктов: предусилители приема DX Engineering RPA-1. Флаговая антенна. Все оборудование размещено в прочном контейнере размером 70 x 33 x 27 дюймов, оснащенном небольшим блоком управления для использования в экстремальных и изолированных условиях. Трубка, используемая в большом контуре, который образует резонансный LC-контур, имеет диаметр 10 мм и около 125 см в длину.Центр K9AY представляет собой петлю, разработанную в начале 1990-х годов американским радиолюбителем Гэри Бридом (K9AY). Этот специальный K9AY использует фазированный согласующий усилитель с очень низким уровнем искажений, встроенный в каждое головное устройство. Большинство людей, даже с довольно маленькими садами, могут поместить один. Ларри также разработал очень хороший предусилитель. петли. • Флаги (EWE, K9AY и Pennant) • Фазированные вертикали • А потом я нашел лучший — модифицированный флаг K6SE • Случайно — я переключил свою антенну не на ту антенну и обнаружил, что моя фазированная антенная решетка DX Engineering 40M работает так же хорошо, как и мой модифицированный флаг K6SE и NCC-2.Комплект для согласования универсальной приемной антенны, сопротивление антенны 150/300/450/900 Ом, выходное сопротивление 75 Ом, разъем F, встроенный CommomModeChooke. Подержанный Ciro Mazoni MIDI Loop Mkii с высотой 2,75 м и кругом 5 м. После обнаружения оборудования и компонентов в мусорном ящике, частично в мусорном ящике от Тимона, PA1T делает антенну и 14 октября 2018 г. — широкополосные и низкоимпедансные антенны. У него четыре провода, по одному на каждое направление. Это означало, что он был гораздо более портативным, его можно было легко собрать и использовать в небольших садах/задних дворах (что, например, на Dayton Hamvention в 2013 году, Array Solutions представила новую компактную приемную антенную систему под названием Shared Apex Loop array, или SAL). .Прием станции Валем с воздуха после покоса леса. 15, Guy Olinger K2AV, 16 Для контурной системы AYL-4 K9AY требуется 15 футов в четырех направлениях от центра антенны плюс дополнительное расстояние в зависимости от метода растяжки. Состоит из 85-футовой петли с распределительной коробкой, расположенной в нижней точке подачи. Мобильная магнитная петля NVIS антенна на 80 и 40 м Малый PA на 50 МГц к приемопередатчику Yaesu FT-817 с приемом сигнала EME на расстоянии 2 м (2) Батарея 100 лет светового радиолюбителя Рубрики: … K9AY является оконечной петлей.Он состоит из проволочной петли любой удобной формы (ромб, треугольник и т.п.), подвешенной к одной опоре и с заземляющим стержнем внизу. Отличный сигнал европейской станции 1A0KM на Верхнем диапазоне. Петля K9AY – модификация OK1VWK/OL7R. Специалисты по технологии широкополосных петель. Трансформатор, согласующий импеданс 9:1, подключен с одного конца … Петля малого диаметра (высокая добротность) Фиксированная однонаправленная петля (флаг, вымпел, овца, K9AY) Механически вращающаяся однонаправленная петля (вращающийся флаг) Компактный набор петель с электрическим управлением ( K9AY, общий массив петель Apex; напитки.Каждая петля обеспечивает прием с двух направлений, когда точка подачи и завершение меняются местами, всего четыре отдельных шаблона. После долгих экспериментов он спроектировал оконечную петлю (см. его Когда я думал о создании рамочной антенны K9AY, я думал о хорошем дополнении к Beverages. Мачта высотой 2 м необходима для … Высокоэффективного петлевого тюнера MFJ-935C, 3. Каждый элемент представляет собой ромбовидную петлю, питаемую в нижнем углу, со сторонами 30 дюймов (окружность 10 футов).Предварительный усилитель Curry разработан для энтузиастов HF DX, чтобы улучшить качество приема на HF и 6-метровом диапазоне.Я решил попробовать, из-за многих рекомендаций в радиолюбительском сообществе, компактных размеров и возможности выбора направления приема (нулевые сигналы с других направлений, чем предпочтительный). Ty však vyžadují poměrně značný prostor, který je ne vždy bežnému radioamatérovi k disposici. W4CEW, (Прочитайте это) 48 долларов. Он ослабляет нежелательные сигналы до 30 дБ. Обязательно расстройте передающую антенну — можно переключить антенный тюнер на другой диапазон, лучше 30 м… Для обсуждения использования одного маленького петлевого элемента для КВ приема есть отдельная статья на эту тему.Калькуляторы рамочных антенн предполагают, что петля такого размера может быть настроена от 40 до 10 м с переменным конденсатором 10-180 пФ. 9 дБ 360º K9AY, VE3DO Loop 7. Дон, боюсь, ваша информация неверна, SAL такой же, как и K9AY, два провода рядом друг с другом можно удалить, потому что они компенсируют друг друга. Как показала демонстрация, специальная RX-антенна с полезной направленностью может стать большим улучшением. О контроллере K9ay Антенная петля. ⚫ 7 дБ: Малая петля с оконечной нагрузкой в ​​одном направлении ⚫ Флаг, вымпел, EWE, VE3DO ⚫ 8 дБ: Близко расположенные массивы из двух небольших петлей с оконечной нагрузкой ⚫ Массив K9AY ⚫ Массив с общей вершиной петли ⚫ 8 дБ: Пара от 250 до 400 футов, расположенных в шахматном порядке Напитки около 7 футов высотой ⚫ 9 дБ: Две короткие фазированные вертикали с интервалом от 60 до 80 футов Антенна Beverage и детали контура K9AY Опубликовано: пятница, 27 декабря 2013 г., 19:28.Большинство передающих антенн ссылаются вверху этой страницы. > 25.11.2010 15:41 : 131K : Изоляторная пластина (1. 62 – Двухдиапазонная рамочная антенна для 30–40 м. Ontvangst station Walem uit de lucht na bosmaaien. Tahap berikutnya saya hanya akan mengerjakan kawat tambahan untuk loop kedua. Контурная антенна K9AY для (40), 80 или 160 метровОт Array Solutions поставляется этот блок управления AS-AYL-4 для сборки низкочастотной приемной антенны в четырех направлениях на основе знаменитой концепции петли K9AY.Используйте стяжки в каждой из трех точек для сформируйте небольшую петлю на каждом конце, чтобы можно было использовать веревку 3/16 дюйма для поддержки антенны.Остальные провода работают как два вертикальных по фазе, как и в любом флаге, нагруженной петле или вымпеле. Общая длина окружности петли определяется пользователем; Я определил размер этого K9AY как 86 футов. Таким образом, усиление будет составлять несколько дБи. Схема была реконструирована Джеффом, F6AOJ, и опубликована на сайте. Антенна представляет собой 9-метровую петлю LNV или петлю K9AY. Петля K9AY требует заземления. 96 МГц, не любительская частота. Кардиоидный рисунок тот же. Каждая петля питается через трансформатор импеданса относительно земли.Во многих случаях соотношение сигнал-шум на этом коаксиальном шлейфе лучше, чем на шлейфе K9AY. ( tx легко даже отсюда на магнитной петле ssb) 160м. Напиток на земле. W0CM 6. В интернете еще много информации по этой антенне. Сигналы от каждой активной антенны подаются через 75. Спецификации низкочастотного предусилителя DX: Усиление: 1. Наличие двойной петли и системы коммутации в соответствии с директивой антенны. 00-дюймовый тор из материала типа 43. 73 Крис GM3WOJ, Кит GM4YXI. уговоритьОт того же поста есть еще один подземный кабель длиной около 8 м (30 футов) к (бывшей) антенне K9AY обратно в кусты. У меня были другие вопросы о покупке, так что теперь вот ANTÉNY LOOP. Последнее обновление: 6 июля 2002 г., 23:02:07. Мой K9AY работает должным образом? Ниже приведен еще один пример интереса WSPR и сети двунаправленных маяков, которая строится. Трансформатор согласования импеданса 9: 1 подключен с одного конца … Рисунок антенны K9AY из оригинальной работы Гэри Брида K9AY 6) Петля с ферритовой втулкой (FSL) Впервые была описана Грэмом Мейнардом в 2011 году и с тех пор претерпела значительные изменения. .Он предлагал направленность для удаления или поиска сигналов и требовал меньшего пространства, чем более ранние конструкции EWE. В то время он жил в городе Пэр и не имел места для строительства собственного дома. > de Paul, W8AEF Предусилитель в AYL-4 в основном один… Синфазный режим и шумовое вторжение. Вышел на берег в 1970 году и работал на Portishead Radio до 1975 года, когда я вернулся домой, чтобы работать на Lands End Radio/GLD до 1998 года. Входная мощность 3 мкВт) от станции мощностью 5 кВт в 3 милях отсюда.Размер 1/4: высота 2 м, 2. Re: Topband: K9AY Loop Questions. Kotak-kotak переключатель дан трансформатор/реле tak perlu lagi dibuat karena sudah selesai dirakit. Вид на верхнюю часть южной антенны K9AY. 1Как это работает? Первоначальная идея исходит от Флойда Кунца, WA2WVL: антенна EWE. 289 долларов. О рамочной антенне 40 метров по вертикали. Халп приветствуется. K9AY Антенна Wellbrook K9AY Антенна Willi Pasmann Media Consulting — TAS Dayton 2003: WA3FET, K9AY Dayton 2002: W4DR, K9AY Ла K9AY в Рио K9AY Пользователи Марка Страница строительных блоков радиочастотной схемы.Рамочные антенны для выдающегося направленного прослушивания радио и контроля приема средних волн, длинных волн, коротких волн и HF DX. 1д – 02/2007. Для оригинала в Интернете доступно много литературы, но 7. Вер. Что такое луп K9AY и зачем он мне нужен? K9AY — это приемная рамочная антенна, которая хорошо работает в низкочастотных диапазонах. 4, атас. Я сделаю на этой странице дополнительную информацию о том, как я сделал эту петлю. Эта система обеспечивает кардиоидную диаграмму направленности в четырех различных направлениях.Я обнаружил эти популярные антенны у других радиолюбителей в Contesting Club (Радиоклуб Potomac Valley), к которому я принадлежу. Массив состоит из двух проволочных петель ромбовидной формы, расположенных под прямым углом. В этой статье будут обсуждаться следующие вопросы о петле K9AY: Петля K9AY. O. Конструкция горизонтальной рамочной антенны Isotronant — PA0UNT Антенна Joy Stick K9AY Конечная петля Приемные петли KC2TX Магнитная рамочная антенна KR1ST Антенна Lattin MorGain 80/40 — IU8IHA MorGain 80/40 — IW5EDI MorGain 80/40 — PU2OKE (YouTube) MorGain 80/40 — Диаграмма в формате PDF Многодиапазонная дипольная антенна Многодиапазонная антенна Vee Beam — 6 диапазонов, 1 провод NVIS Антенна — PDF Петля на земле, самая простая приемная антенна, которую вы когда-либо создавали, и она работает.Увлеченный; Беспроводное определение направления и прием направления 1927 г. Стр. 75. Видно, что провода шлейфа K9AY заканчиваются в релейной коробке. На данный момент получено 5 голосов, что дает общую оценку 5. Таким образом, 4 Square K9AY Array эффективно работает на двух соседних любительских диапазонах (в случае моей настройки: 75/80 и 40). решил приобрести пакет Array Solutions.Вчера вечером активность была сосредоточена на диапазоне 80 м. Хорошая возможность проверить производительность RX моей петли K9AY по сравнению с моей вертикалью.Эта антенна первоначально описана в выпуске журнала QST за сентябрь 1997 года. ARRAY SOLUTIONS 6-ПОЗИЦИОННЫЙ УДАЛЕННЫЙ АНТЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ WX0B RAT PACK . Short Beverage или EWE 40-80 метров: 1. Ресурсы, перечисленные в категории Антенна K9AY, относятся к основной коллекции Антенн и проходят проверку и оценку радиолюбителями. Рисунок 7—Плохой подход к подключению фидера к антенне. Управление K9AY. Описывает схему в форме сердца (Societe Francaise Radio Electrique), использующую двухвитковую петлю с соединением с землей через переменный резистор.Блок настройки антенны; Чувствительный приемник DX TRF внешняя ссылка на блог Husnu Kokturk 49MHz Walkie Talkie Circuit внешняя ссылка; Средневолновый DX-приемник K9AY имеет петлевую оконечную нагрузку. K9AY представляет собой оконечную рамочную RX-антенну. Эта антенна представляет собой высокоэффективную полноразмерную полноволновую рамочную антенну 80 м. Рамочная антенна DX RX 160 м. Временная установка только для целей тестирования. Эта ссылка указана в каталоге нашего веб-сайта с воскресенья, 25 марта 2007 г., и до сегодняшнего дня «Как построить петлю K9AY» была просмотрена в общей сложности 8430 раз.Блок настройки антенны; Чувствительный приемник DX TRF внешняя ссылка на блог Husnu Kokturk 49MHz Walkie Talkie Circuit внешняя ссылка; Средневолновый DX-приемник Поиск: W7iuv Loop. Я построил классические перекрестные петли K9AY под углом 90 градусов для переключения в четырех направлениях. TECSUN AN-48x — это активная рамочная антенна для улучшения приема на коротких (КВ), средних (СВ/АМ) и длинноволновых (ДВ) волнах. Используя то же место приема и ориентацию. Емкость может варьироваться в зависимости от двигателя и может быть отрегулирована для достижения наилучшего КСВ с помощью блока управления в вашей хижине.С комплектом AYL-M требуется 21 фут в каждом из четырех направлений. Вернуться на мою страницу экспериментов. КСВ антенны не плохой. В основе антенны K9AY лежит управляемый нуль. переключатель, использует 1 предусилитель, без радиалов, 8 дБ RDF BOG/Single Wire Beverage/2-el. Сингл-K9AY установлен. (введите в поисковой системе EWE, Flag или K9AY, и вы найдете множество сайтов, посвященных этим антеннам Low Band DX и VHF, безусловно стабильный предусилитель для напитков, K9AY Loop, Waller Flag, Pennant Loop и т. д.> 2011-02-08 14:36 ​​: 5. Loop K9AY di YC0LOW, Cinere (2010) Sudah lama saya tertarik untuk mencoba double loop K9AY sebagai antena penerima (RX) pada top band (160m), tapi saya baru sempat merakit dan memasangnya пада июль 2010. До второго тура осталось всего три часа! Текущая ставка составляет 201 доллар США, поэтому, если никто не сделает более высокую ставку до 18:00, мы объявим, что это сделано. dwg: 2010-11-25 15:42 : 117K : Проект цикла K9AY. Это очень простой модуль предусилителя на транзисторе 2N5109, основанный на конструкции W7IUV.Антенну MLA-30+ можно использовать со стиком RTL-SDR V3 в режиме прямого преобразования с Ham it up. RX Loop Magnetic антенна на 80-160 метров на вершине мачты; Вышка среднего размера (80×80 см. Приемная антенна: K9AY. 0. Я экспериментировал с некоторыми приемными антеннами для низких КВ-диапазонов (80 и 160 метров для меня «низкочастотный»). Дельта-петля должна быть рассматривается в первую очередь как однодиапазонная антенна Коротковолновая, SWL, AM, OC, Базовый комплект антенны длинного провода 390 Ом + оконечная нагрузка 1000 пФ.прекращение. 95. Эта антенна предназначена для работы в 2-метровом SSB-диапазоне. Фазовый сдвиг стабилен в широком диапазоне частот. Моя хижина. Третий блок поверх элементов управления Stackmatch использовался в качестве оригинального контроллера K9AY. Высота 5 м, круг 10 м. 01. K9AY Петля: 2-проводная Напиток: 4-квадратная Массив: K7TJR 4-квадратная: B. Сегодняшние темы…. Дело в том, чтобы посмотреть на . 6 дБи. Мои трансформаторы K9AY Loop и 9:1 Beverage являются «бинокулярными» с использованием двух больших K9AY. Рамочная антенна K9AY установлена ​​в группе PA6Z Contest.Огромное спасибо. Бинокль 13:1. У меня есть контроллер Array Solutions K9AY, и я хотел бы попытаться заставить работать систему K9AY половинного размера, чтобы этой зимой попробовать DX на 80/40/30. K9AY не работает. 15, Гай Олинджер K2AV, 16 21 августа 2014 г. — Самодельная 20-метровая КВ-антенна с магнитной рамкой. Мачта высотой 2 м необходима для … Рамочная антенна K9AY: Направленная E-H антенна для КВ. Для переключения антенны, которую любит использовать оператор, мы приобрели переключатель 2×8 от K9AY. У меня в хижине есть переключатель A/B, так что я могу переключаться между двумя рамочными антеннами.Он состоит из проволочной петли любой удобной формы (ромб, треугольник и т.п.), подвешенной к одной опоре и с заземляющим стержнем внизу. Одной из самых простых антенн для КВ является дипольная антенна. Эта страница в данный момент на реконструкции. Передача: фотографии некоторых передающих антенн на моей станции. 3: Популярная приемная антенна с низким уровнем шума, используемая операторами низкочастотного диапазона, — это антенны EWE, Flag и K9AY. Что-то такое маленькое ДОЛЖНО иметь действительно хороший предусилитель, так как он имитирует EZNEC для сравнения многоэлементных массивов с одним циклом, и результаты представлены в таблице I и графиках на рис.и петли K9AY. Поставляется как профессионалам, так и радиолюбителям. При таком низком усилении не нужно много шума, чтобы заглушить сигнал. SP3RBR изобрел совершенно новую фазирующую сеть, подходящую для его 4-квадратного массива K9AY. Малая коаксиальная петля 4. K9AY LOOP at VE1RGB-UPDATE Forward. 2021: Ve čtvrtek 29. О контроллере K9ay Loop Antenna. 96 доставка. Используя правило масштабирования из теории антенн, многие люди спрашивали об установке на 160 м, ожидая, что она будет работать и на 80 м.Однако ваше радио может иметь достаточное усиление и без него (хотя я настроен скептически), но наводка в синфазном режиме вызывает реальную озабоченность. G. Во время этого теста я переключаюсь между Востоком и Уэсом «Моделирование петли K9AY» Гэри Брида, K9AY «Больше EWE для вас» Флойда Кунца, WA2WVL «Простой пеленгаторный приемник на 80 метров» Дейла Ханта, WB6BYU «Активная низкочастотная антенна AMRAD» Франка Гентгеса, KØBRA «Snoop-Loop» Клода Маера, радиоантенна WØIC Ham, приемопередатчики, коаксиальный кабель и другое радиолюбительское оборудование.If you use my good friend Mr google k9ayアンテナの製作(概要と製作編) 2003/4/30 シエスタ 1. はじめに K9AYは、開発者である米国のハムのコールサインがアンテナの名称になった受信用のループ アンテナです。 In that case you might be better off with something like a K9AY array. A 9:1 impedance-matching transformer is connected from one end of … Martin Francis — NDB K9AY mast. The loop itself can be viewed as a large single turn inductor of this circuit. Offers extremely high dynamic range with very low noise figure. See more ideas about antennas, ham radio antenna, ham radio.К9АЙ. На данный момент я собирался поставить тот, который направлен на ЕС, а в будущем добавить несколько коммутаций и еще один цикл.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
