Что такое инвертор, применение инверторов

Автор:
Сергей Куртов

Время прочтения: 5 мин

Дата публикации: 17-08-2022

Рейтинг статьи: (1875)

Содержание

Наш комфорт напрямую зависит от электроэнергии. Лишившись электричества, Вы лишаетесь средств комфорта, досуга, инструментов и прочих, скажем так, радостей жизни, возвращаясь в прошлый век. Многие жители Украины даже не стараются как-то к этому привыкать, используя вспомогательные средства автономного электроснабжения. Вариантов получить электроэнергию при отключении сети или на удалении от нее немало. Наиболее эффективными можно назвать топливные генераторы, которые могут вырабатывать внушительные объемы электроэнергии длительное время, однако и они не всегда подойдут. Во-первых, цена мобильной электростанции не каждому по карману, а во-вторых, далеко не везде есть возможность установить и уж тем более перевозить/переносить целый силовой агрегат, включающий в себя двигатель, альтернатор, бак, раму и прочие комплектующие. Зачастую достаточно простого и компактного устройства — инвертора. Если этот преобразователь не вырабатывает электричество, то для чего он нужен и как он поможет получить электроэнергию для работы электрооборудования? Далее мы рассмотрим принцип действия инвертора и приведем распространенные примеры его применения. Вы же имеете возможность испытать инвертор лично, посетив любой из магазинов «Вольтмаркет», открытых в Киеве, Харькове, Днепре и Одессе, где можно купить товары стабильного электропитания по отличной цене.

Инвертор — что это такое?

Начнем, пожалуй, издалека. Если рассматривать данный термин с точки зрения промышленных реалий, то инвертором называют преобразователь частоты, который служит для управления скоростью вращения электродвигателя путем изменения частоты и напряжения. С точки зрения электротехники, в свою очередь, инвертор — это лишь одно из звеньев вышеупомянутого преобразователя частоты, которое отвечает за преобразование постоянного тока в переменный.

Инверторы могут быть реализованы с применением различных схем, которые определяют основные технико-эксплуатационные характеристики прибора, однако чаще всего применяется схема на силовых IGBT-транзисторах с использованием широтно-импульсной модуляции. Вникать в способы получения переменного тока из постоянного не будем, так как конечному пользователю важен результат, когда как реализация значения не имеет. Эдакая инкапсуляция.

Так вот, для чего все-таки нужен инвертор? Все просто: для преобразования снимаемого с аккумулятора постоянного тока в переменный. Вы просто подключаете клеммы аккумуляторной батареи к прибору, а тот, в свою очередь, будет выдавать на выходе требуемые 220В. Сразу стоит отметить, что для данных целей лучше всего подходит тяговый гелевый аккумулятор, обладающий превосходным циклическим ресурсом, терпимостью к глубоким разрядам и стойкостью к эксплуатации в неблагоприятных условиях. К слову, в нашем интернет-магазине Вы можете купить отличные тяговые аккумуляторы вместе с интересующим Вас инвертором в несколько кликов с доставкой по всей Украине.

Применение инверторов

Вместо того, чтобы просто перечислять характеристики и разновидности инверторов, мы приведем конкретные примеры выбора подходящего преобразователя для конкретных целей, дабы ответить на вопросы, для чего нужен инвертор и где он применяется.

• Инвертор для котла отопления

Котел отопления является одним из важнейших электроприборов в доме многих жителей Украины, в связи с чем устройства автономного электроснабжения чаще всего приобретаются именно для него, доказательством чему являются многочисленные отзывы покупателей. В случае перебоев электроснабжения Вы просто накидываете клеммы инвертора на аккумулятор, а к его выходу подключаете котел. Нажимаем «включить» — и готово! Инвертор для котла, за исключением определенной мощности, должен соответствовать одному важнейшему условию, а именно — вырабатывать электрический сигнал в форме чистой синусоиды. Модели, выдающие на выходе сигнал ступенчатой формы будут работать неэффективно и могут вовсе не запустить котел.

Отличный пример инвертора для котла по доступной цене — Luxeon IPS-600S. Данный преобразователь имеет мощность 300 Вт с допустимыми перегрузками до 600 Вт, что является отличным показателем для обеспечения автономным питанием котла отопления. Устройство очень компактно и его можно брать с собой для любых целей. Особенность этого инвертора — система охлаждения. На силовых компонентах нет радиаторов, их роль играет сам корпус прибора.

• Инвертор для холодильника

Холодильник есть в каждой квартире и каждом доме Украины, обеспечивая длительный срок хранения продуктов. В случае возникновения длительных перебоев питания холодильник начнет размораживаться, чего желательно избежать. Для этого отлично подойдет инвертор для холодильника. Требования, предъявляемые к инвертору для холодильника, те же, что и для котла. Ввиду наличия в конструкции холодильника компрессора, работающего за счет электродвигателя, обязательным условием является питание напряжением чистой синусоидальной формы.

Мощность инвертора для холодильника должна быть порядка полутора киловатт, хотя цифра может меняться как в большую, так и в меньшую сторону в зависимости от модели. Для данных нужд прекрасно подойдет инвертор Luxeon IPS-4000S. Для нагрузки высокой мощности рекомендуем позаботиться об установке емкой аккумуляторной батареи или аккумуляторного блока.

• Инвертор напряжения автомобильный

Если Вы часто путешествуете на автомобиле или просто ездите на природу, наверняка у Вас возникали ситуации, когда появляется серьезная нужда в розетке, которую на природе или в дороге просто не найти. Есть простое и доступное решение в виде автомобильного инвертора. Требований к форме выходного сигнала у автомобильного инвертора нет, так как обычно подключаемая в поездке нагрузка не отличается чувствительностью (к примеру, зарядка портативной техники). Главное требование — это наличие специального разъема для подключения к прикуривателю. Отличным примером инвертора для автомобиля являются Luxeon IPS-300M.

Данный преобразователь поможет разнообразить отдых и сделать его более комфортным. Обязательно следите за уровнем заряда аккумуляторной батареи и, в случае необходимости, заводите мотор. Так у Вас получается импровизированный топливный генератор.

Все вышеперечисленные инверторы имели один важный нюанс работы: они функционируют только вручную. Понадобилось автономное электроснабжение? Будьте добры потребителя включить в выходную розетку инвертора и накинуть входные клеммы на аккумулятор. После работы аккумуляторную батарею следует зарядить зарядным устройством, которое, напомним, можно также купить в нашем интернет-магазине с доставкой в Киев, Харьков, Днепр, Одессу и другие города Украины. Существует отдельная группа инверторов, которые не нуждаются во вмешательстве человека и работают в автоматическим режиме, являясь прекрасным вариантом для электроснабжения групп потребителей различных типов.

• Автономные инверторы

Данные инверторы радикально отличаются от обыкновенных, рассмотренных ранее. Автономный инвертор представляет собой комплекс функциональных узлов, совместная работа которых обеспечивает полную автоматизацию. Данный класс легче рассматривать на примере отдельно взятой модели, так как радикальных различий кроме показателей мощности и вытекающих из этого других характеристик нет. Возьмем автономный инвертор Леотон XT30-24. Сразу обратим внимание на способ подключения инвертора. Теперь это входные клеммы, выходные клеммы и клеммы аккумулятора. Никаких розеток. Это значит, что прибор устанавливается стационарно, подключается к сети и ждет ввода в работу. Когда сеть работает нормально, данный инвертор от Леотон, как и другие аналоги от этого производителя, находится в дежурном режиме и, при необходимости, пополняет заряд аккумулятора встроенным зарядным устройством, поддерживающим правильную трехстадийную технологию. Питание на потребителя идет от сети в транзитном режиме. При падении сетевого напряжения ниже 150В инвертор автоматически отключает потребителя от сети и переключает его в цепь преобразователя, получающего питание от аккумуляторного блока напряжением 24В, который может состоять из двух 12-вольтовых батарей, соединенных последовательно, либо из одной 24-вольтовой, в зависимости от Ваших предпочтений.

На выходе преобразователя выдаются 220В чистой синусоидальной формы, пригодные для работы потребителей любой степени чувствительности. Инвертор находится в данном режиме работы до тех пор, пока параметры сети не восстановятся. Переключение между режимами происходит так быстро, что электрооборудование этого попросту не почувствует. Таким образом, автономные инверторы могут применяться для обеспечения защиты и автономной работы самых различных потребителей, позволяя, при этом, не прерывать работу в момент отключения электроснабжения. Такой принцип работы, свойственный для автономных инверторов, называется off-line. Также среди особенностей инвертора Леотон XT30-24 можно упомянуть сквозной ноль, который позволяет прибору работать с фазозависимыми котлами отопления.

Резюмируя, снова коснемся вопроса: так для чего нужен инвертор? Мы рассмотрели различные варианты инверторов и сферы их применения, и убедились, что можно подобрать инвертор практически для любых потребителей, где мощность нагрузки варьируется от нескольких сотен ватт до более чем пяти киловатт.

Важно лишь ответственно подойти к выбору подходящей модели и позаботиться об источнике питания, то есть об АКБ. Мы предлагаем по выгодным ценам качественные инверторы и огромный выбор тяговых гелевых аккумуляторных батарей для них, которые можно испытать в магазинах «Вольтмаркет» в Киеве, Харькове, Днепре и Одессе, а также купить по заманчивой цене с быстрой курьерской доставкой в любой город Украины. При возникновении вопросов касательно выбора инвертора, обращайтесь к нашим специалистам любым удобным для Вас способом.

Кто такой инвертор?

Кто такой инвертор?

инвентор — а, м. inventeur. 1. … Изобретатель, автор.

Можно ли включать инвертор без нагрузки?

При проверке и ремонте инвертора в автономном режиме нужно учитывать, что инвертор может не запускаться без нагрузки и с очень малой нагрузкой (в этом случае, вместо ламп подсветки в качестве эквивалента нагрузки, удобно использовать резисторы мощностью 2 Вт и номиналом 100 кОм).

Сколько времени будет работать аккумулятор с инвертором?

Теперь разделим это значение на среднечасовую нагрузку и в итоге получим время работы инвертора от аккумулятора. = 20,7 ч.

Что такое пиковая мощность инвертора?

Пиковая выходная мощность с инвертора. Эта характеристика показывает, какую максимальную нагрузку выдержит преобразователь. Значение нужно учитывать, если вы планируете подключать такие устройства, как компрессоры, насосы, холодильники, электродвигатели и другое оборудование, имеющее высокую стартовую мощность.

Как рассчитать необходимую мощность инвертора?

мощность инвертора = (200+2*200) *1,2= 1500Вт. Можно использовать инвертор с максимальной мощность 1,5кВт и выше.

Что такое инвертор для авто?

Автоинвертор обеспечивает подключение любой электронной аппаратуры, ноутбука, телевизора, электробритвы и других приспособлений. Применение такого устройства особенно актуально для тех водителей, которые много времени проводят в автомобиле и хотят повышенного комфорта.

Как работает автомобильный преобразователь напряжения?

Работа инвертора разделена на два цикла, сначала он увеличивает напряжение постоянного тока, затем преобразует постоянное напряжение в переменное, нужной частоты. Преобразование постоянного напряжения в переменное. Самые первые инверторы были электромеханическими устройствами.

Для чего нужен преобразователь напряжения в машине?

Автомобильный преобразователь напряжения, или инвертор — это устройство, которое предназначено для получения стабильного напряжения 220В из постоянного 12 В Таким образом, используя его, можно получать переменный ток, при котором становится возможным включение в сеть практически любых приборов, рассчитанных на 220 В.

Как правильно выбрать автомобильный инвертор?

Если на выходе требуется стабильное напряжение 220 Вольт, то придется выбирать инверторы мощностью более 1500 Ватт, только они способны обеспечить столь высокий КПД. При этом инвертор на 300 Ватт выдаст около 200 Вольт, а модели около 600 Ватт способны предоставить порядка 215 Вольт.

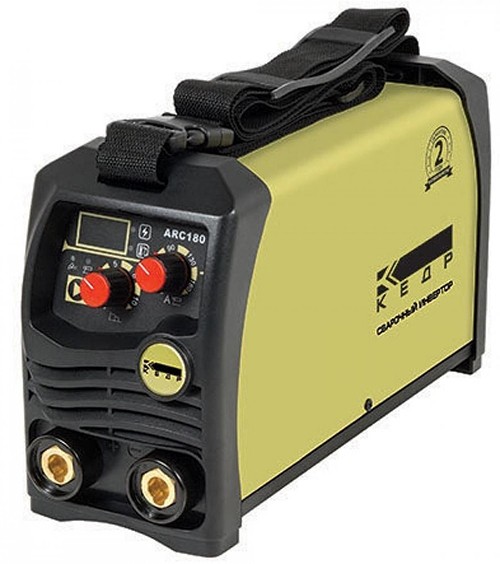

Какой мощности выбрать сварочный инвертор?

Но по нашему опыту, мощность инвертора должна быть немного больше, ка минимум на 20%. Если же вам требуется подключить насос или компрессор мощностью 1000 Вт, вам придется обеспечить примерно полутора-двух кратный запас мощности и выбирать инвертор мощностью не менее 2000 Вт.

Как выбрать инвертор для солнечной электростанции?

Современные модели имеют КПД 90-95%. При КПД ниже 90% более 10% энергии будет истрачено впустую, что не допустимо для солнечной электростанции, где каждый Ватт на счету….Мы рекомендуем выбирать напряжение:

1. 12 В при мощности до 600 Вт,
2. 24 В при мощности от 600 до 1500 Вт,
3. 48 В при мощности более 1500 Вт.

Что такое инвертор для солнечных батарей?

Инвертор представляет собой устройство позволяющее преобразовывать постоянный ток, полученный от солнечных батарей в переменный ток. … Именно поэтому инвертор для солнечных батарей практически незаменим.

Как работает инвертор солнечных батарей?

Инвертор управляется микропроцессором, который следит за текущей формой сетевого напряжения переменного тока и выводит напряжение, точно соответствующее напряжению сети. … Иначе возможны перенапряжения в сети в мощных системах, когда генерация энергии достигает своего пика, например около полудня от солнечных панелей.

Какие типы инверторов бывают?

По принципу действия инверторы делятся на:

• автономные; инверторы напряжения (АИН), пример — инверторы большинства ИБП; инверторы тока (АИТ), пример — советский аэродромный преобразователь АПЧС-63У1; …
• зависимые (инверторы, ведомые сетью), пример — силовой преобразователь электровозов ВЛ85, ЭП1 и др.

Как называется преобразователь переменного тока в постоянный?

Преобразователь переменного тока в постоянный — это устройство, преобразующее энергию переменного тока в постоянный. Это устройство нелинейное, поэтому спектр напряжения на его выходе отличается от входного. В иностранной литературе подобные устройства называются преобразователями AC/DC (переменный/постоянный ток).

Чем отличается переменный и постоянный ток?

Переменный ток, в отличие от тока постоянного, непрерывно изменяется как по величине, так и по направлению, причем изменения эти происходят периодически, т. е. точно повторяются через равные промежутки времени. … Такие источники называются генераторами переменного тока.

Как образуется постоянный ток?

В замкнутой электрической цепи постоянный ток возникает под действием источника электрической энергии, который создает и поддерживает на своих зажимах разность потенциалов, измеряемую в вольтах (В). Работу, совершаемую электрическим током в единицу времени (секунду), называют мощностью и обозначают буквой Р.

Где есть постоянный ток?

Постоянный ток — это ток, который у вас в телефонном аккумуляторе или батарейках. Он называется постоянным, потому что направление движения электронов не меняется. Зарядные устройства трансформируют переменный ток из сети в постоянный, и уже в таком виде он оказывается в аккумуляторах.

Что такое электрический ток и откуда он берется?

Если объяснять простым языком, то электрический ток — это направленное движение заряженных частиц (электронов, ионов), которое создается изменением электрического поля (напряжением).

Откуда берется электроэнергия и тепло?

Ресурсы — энергия — свет и тепло Так и у электричества, горячей воды и тепла есть источники. Это полезные ископаемые: уголь, газ, нефть и нефтепродукты, урановая руда, а также возобновляемые источники — ветер, вода, солнечный свет, приливы и отливы, биомасса и термальные источники.

Какие 4 вида энергии производит электричество?

тепловая электростанция- вырабатывает электроэнергию в результате преобразования тепловой энергии. ГЭС-преобразует в электроэнергию энергию потока воды. … Приливная энергетика-преобразует в электроэнергию энергию прилива и отлива. Гелиоэнергетика- преобразует в электроэнергию энергию солнечного излучения.

Каким образом производится электроэнергия?

Основным способом производства электрической энергии является её выработка электрическим генератором, находящимся на одной оси с турбиной и преобразующим кинетическую энергию вращения турбины в электричество.

Как получают электрический ток на электростанциях?

Схема работы ТЭЦ и АЭС в целом похожи: нагревается котел с водой, вода превращается в пар. Пар вращает турбину, а турбина вращает генератор, который и вырабатывает электрический ток. … Во всех электростанциях реализуется следующее: механическая энергия вращения превращается в электрическую энергию, в генераторе.

Как электроэнергия доходит до потребителя?

От электростанции высокое напряжение передается по линиям электропередач (ЛЭП). Напряжение в ЛЭП зависит от длины, на которую нужно передать электроэнергию. Чем дальше от электростанции находятся потребители, тем выше должно быть напряжение в линии электропередач, для того чтобы избежать потерь.

Инверторы напряжения — Tim Electro

Автомобильный инвертор преобразователь напряжения Voltronic DC/AC 1000W 24V/220V Розетка 24В 220В 1000Вт

В наличии

1890 грн.

    Инвертор предназначен для преобразования постоянного напряжения в напряжение изменения тока 220В для использования различной импульсной техники. Технические характеристики: Преобразователь напряжения 24 / 220В Частота тока 50/60 Гц. Универсальная розетка Мощность: 1000 Вт Напряжение на входе (напряжение батареи): 24 В Напряжение на выходе: 220 В Защита от короткого замыкания Защита от повышенного напряжения Защита от перегрева, перегрузки Защита от глубокого разряда Тип корпуса: металл В комплекте провода с крокодилами…

Автомобильный преобразователь напряжения инвертор Voltronic с USB DC/AC 2000W 24V/220V Розетка 24В 220В 2000Вт

В наличии

3213 грн.

    Инвертор напряжения Voltronic, 2000W — позволит подключить любую технику. Сочетает в себе розетку 220В и USB разъем, что позволяют одновременно работать с различными типами устройств — GPS навигаторами, КПК, ноутбуками. Незаменим для тех кто часто в дороге — такой инвертор поможет и зарядить мобильный телефон, MP3-плеер и подключить любые бытовые устройства. Встроенная схема защиты предохраняет устройство от преждевременного выхода из строя в случаях низкого или высокого входного напряжения, неправильной полярности, короткого замыкания. Особенности: • Универсальная розетка 220 Вольт • Контроль напряжения • Защита от короткого замыкания • Защита от перегрева • Защита от неправильной полярности • Защита о…

Инвертор напряжения Voltronic Wm-1500(900Вт), 12/220 с аппроксимированной синусоидой, 1 универсальная розетка, клемы + крокодилы

В наличии

2268 грн.

    Инвертор напряжения Voltronic Wm-1500(900Вт), 12/220 с аппроксимированной синусоидой, 1 универсальная розетка, клемы + крокодилы.

..

Инвертор напряжения Voltronic Wm-3200(1900Вт)+Charge 8A, 12/220 с аппроксимированной синусоидой, 1 универсальная розетка, клемы + крокодилы

В наличии

5292 грн.

    Инвертор напряжения Voltronic Wm-3200(1900Вт)+Charge 8A, 12/220 с аппроксимированной синусоидой, 1 универсальная розетка, клемы + крокодилы…

Инвертор напряжения Voltronic Wm-4000(2400Вт), 12/220 с аппроксимированной синусоидой, 1 универсальная розетка, клемы + крокодилы

В наличии

4914 грн.

    Инвертор напряжения Voltronic Wm-4000(2400Вт), 12/220 с аппроксимированной синусоидой, 1 универсальная розетка, клемы + крокодилы…

Инвертор напряжения Voltronic Wm-5000(3000Вт), 12/220 с аппроксимированной синусоидой, 1 универсальная розетка, клемы + крокодилы

В наличии

5292 грн.

    Инвертор напряжения Voltronic Wm-5000(3000Вт), 12/220 с аппроксимированной синусоидой, 1 универсальная розетка, клемы + крокодилы…

Инвертор напряжения Voltronic, 500ВА(300Вт), 12/220V, approximated, 1 универсальная розетка, крокодиллы, 1 USB выход

В наличии

940 грн.

    Инвертор напряжения Voltronic, 500ВА(300Вт), 12/220V, approximated, 1 универсальная розетка, крокодиллы, 1 USB выход…

Инвертор напряжения YT805+Charger 5A, 800Вт, 12/220 с аппроксимированной синусоидой, USB 5V1A, 1 универсальная розетка, клемы + провода, BOX

В наличии

1890 грн.

Преобразователь авто инвертор DC/DC 24v-12v 10A GS-D10A

В наличии

403 грн.

    Технические характеристики Входное напряжение: DC 20-40V Напряжение на выходе: DC 12 V Мощность: 120W Максимальный ток: 10A Максимальная температура работы: 80С Статический рабочий ток: <50ma Тип корпуса: металл Цвет: черный…

Преобразователь авто инвертор DC/DC 24v-12v 20A GS-D20A

В наличии

658 грн.

    Инвертор ― это прекрасное решение для питания Ваших гаджетов в автомобиле. Данный прибор преобразовывает электричество из 24В в 12В. Позволяет подключать нагрузку до 360 Вт Прибор рассчитан на выдачу до 20А С помощью инвертора, который присоединяется к прикуривателю или напрямую, Вы сможете подключить: ― ноутбук, компьютер, принтер, ксерокс и т. д. ― видеотехнику, аудиоаппаратуру, телевизор, DVD/CD плеер ― любой электроинструмент, холодильник ― зарядные устройства Технические характеристики: • Входное напряжение: DC 20-40V • Напряжение на выходе: DC 12 V • Мощность: 240W • Максимальная сила тока: 20A • Максимальная температура работы: 80С • Статический рабочий ток: <50ma • По …

Преобразователь авто инвертор DC/DC 24v-12v 50A GS-D50A

В наличии

882 грн.

    Технические характеристики Входное напряжение: DC 20-40V Напряжение на выходе: DC 12 V Мощность: 6000W Максимальный ток: 50A Максимальная температура работы: 80С Тип корпуса: металл Цвет: черный…

Интернет-магазин ТИМ Электро предлагает купить автомобильный преобразователь напряжения, необходимый для подключения различных электроприборов к бортовой сети машины. При этом он обеспечивает стабильную работу устройств и поддержание надлежащих параметров электрической сети.

Какой вид преобразователя тока купить?

Ассортимент современных инверторов включает качественные модели нескольких типов, которые отличаются основными элементами и принципом действия.

1. Релейные. Практически не используются современными водителями. Если раньше не было альтернативы, то сейчас купить преобразователь напряжения данного типа не является надежным или эффективным решением.
2. Импульсные. Самый проверенный временем и популярный вариант среди автомобилистов благодаря использованию цифровых микросхем. Их преимущество заключается в простоте использования, также они обеспечивают стабильные показатели напряжения и отличаются высоким КПД. Построение схемы осуществляется согласно инверторному типу установки. Купить автомобильный инвертор импульсного типа можно для любого современного транспорта.
3. Аналоговые. Представляют собой компактные генераторы, которые снабжены трансформаторными обмотками. На выходе сигнал получается чистым, но нередко возникает дестабилизация других параметров. К недостаткам можно отнести КПД около 45%, а также нагрев во время использования. Но для простой техники устройство точно подойдет.

Для выбора устройства в интернет-магазине электрики TIM Electro изначально следует определиться с типом электроприборов, которые будут подключаться, регулярностью и длительностью их использования, наличия особых требований к эксплуатации технических средств.

Технические параметры инверторов

Можно выделить несколько основных показателей, которые напрямую влияют на мощность и характеристики.

Номинальный показатель мощности

От него напрямую зависят допустимые к подключению приборы. К примеру, если нужно подключить технику мощностью 9-10 Вт, номинальный показатель инвертора должен быть не менее 15 Вт. Купить преобразователь с 12 Вольт на 220 Вт рекомендуется только с необходимым запасом мощности.

Стабильность выходных параметров

Стандартные приборы, подключаемые к преобразователю, могут выдержать перепады напряжения не более 10%. Постепенная разрядка АКБ во время работы может вызвать эффект «плавающего» напряжения. Поэтому важно купить инвертор в авто с функцией стабилизации выходных параметров для предотвращения возникновения короткого замыкания и поломки подключенного оборудования.

Значение пиковой мощности

Демонстрирует показатель мощностной нагрузки (кратковременной), которую может выдержать установка, и при этом сохранить свою работоспособность. Купить инвертор тока с высоким показателем пиковой мощности для питания техники рекомендуется в том случае, если возможны перегрузки.

Купить преобразователь постоянного напряжения в ТИМ Электро

Наш интернет-магазин предлагает большой выбор сертифицированного оборудования от ведущих производителей. Мы сохраняем доступные цены на весь ассортимент. Доставка осуществляется курьером или транспортной компанией (бесплатно при заказе на сумму от 3000 грн).

При необходимости наш менеджер подскажет, как лучше купить инвертор 12 220 с чистой синусоидой или другой вариант, а также ответит на любые вопросы.

сердце автономных и резервных систем энергоснабжения —

Инверторы — это электронные устройства, преобразующие постоянное низкое напряжение от аккумуляторов в переменное напряжение 220 В. В аккумуляторы энергия закачивается заранее зарядным устройством, часто включенным в состав того же инвертора, или, например, с помощью бортовой сети автомобиля. При подборе автономной или резервной систем электроснабжения крайне важно уделить выбору инвертора особое внимание, т. к. он является «сердцем» этих систем. Цена и возможности инверторов могут сильно отличаться, хотя выходная мощность будет одинаковой.

Основные варианты применения инверторов:

• Бесперебойное электропитание при пропадании в сети 220 В. Обычно такая система из инвертора и аккумуляторов ставится в загородном доме или на ответственных промышленных объектах.

• Бесперебойное электропитание при пропадании в сети 220 В с возможностью приоритетного использования энергии солнца и/или ветра вместо энергии от сети. Это может заметно сократить счета за электричество, но и первоначальные вложения в систему относительно большие.

• Автономное электропитание при проживании в удаленности от промышленных электросетей.

• Автономное электропитание в походных условиях.


Существует огромное количество типов инверторов: с модифицированной синусоидой на выходе и с чистым синусом, изготовленные по высокочастотной и низкочастотной технологии, с возможностью заряда аккумуляторов и без встроенного зарядного устройства, подключаемые к 12-ти, 24-х и 48 В аккумуляторам батареям, с богатыми функциональными возможностями и без них. Среди низкочастотных, в свою очередь, выпускаются инверторы на обычных трансформаторах и продвинутые модели на трансформаторах в форме тора. Некоторые инверторы встречаются со встроенной функцией стабилизатора напряжения, в других бывают установлены солнечные контроллеры. Кроме того, инверторы бывают сетевые и гибридные. Самые высококлассные модели инверторов имеют программное обеспечение, позволяющее видеть графики всех событий на экране компьютера, а также отправлять СМС по событиям или запросу.

Модифицированный и чистый синус

Одним из важнейших показателей качества электроэнергии является график напряжения электрического сигнала, который должен иметь правильную синусоидальную форму. Для такого графика часто используют определение «чистый синус». Вид графика напряжения выходного сигнала инвертора зависит от типа и конструкции данного устройства. Большинство обычных компьютерных ИБП генерируют на выходе сигнал, называемый «модифицированный синус» или «меандр».

Эффективность работы двигателей, насосов, светодиодных ламп, кондиционеров, холодильников, СВЧ-печей и некоторых других приборов сильно зависит от формы напряжения питания. Если их запитать модифицированным синусом, они будут больше греться, сильнее гудеть и выдавать меньшую мощность. Бывают даже устройства, которые не смогут работать от модифицированного синуса, например, отопительные котлы.

Почему же до сих пор выпускают инверторы с модифицированным синусом? Дело в том, что они значительно дешевле инверторов с чистым синусом, и есть нагрузки, которым не важна форма питающего напряжения 220 В. Это, прежде всего, электроинструмент, компьютеры лампы накаливания, телевизоры, утюги и другое оборудование.

Но сегодня вряд ли кто будет покупать инвертор в расчете только на определённую нагрузку. Ведь если его установить в доме и применять при аварии в электросетях или для приоритетного использования солнечной энергии, то ограничивать своё потребление, думать, как будет работать тот или иной электроприбор от модифицированного синуса, это как-то не соответствует жизни в 21 веке… Только чистый синус обеспечит работу 100% устройств. Как говорится – «Чистота, — залог здоровья!», и не только физического.

Совет CLIMAG.RU:
Используйте инверторы с чистым синусом.

Высокочастотные и низкочастотные инверторы

Для питания устройств с малым энергопотреблением, таких как ноутбук, маленький пылесос, дрель небольшой мощности и другие, используют маломощные инверторы. Часто их называют автомобильными инверторами. Они сделаны по высокочастотной технологии.

Преимуществом высокочастотных инверторов являются малый размер и вес (около 1 — 5 кг), и соответственно, цена. Преобразование напряжения от аккумуляторов они производят на высокой частоте, порядка 20000 — 30000 Гц, поэтому используются маленький трансформатор, маленькие конденсаторы. Но, как говорится, у каждой медали, есть и оборотная сторона. Высокочастотные инверторы сильно «фонят», т.е. излучают больше электромагнитных помех. У них редко встречается встроенное зарядное устройство, потому что в сети используется низкая частота, а низкочастотного трансформатора в них нет. Если же в некоторых из таких инверторов и встречается зарядное устройство, то его мощность обычно мала. При больших мощностях нагрузки высокочастотные инверторы становятся ненадёжны. Их стандартный модельный ряд находится в диапазоне мощностей 100 – 1500 Вт.

С дрелью мощностью 300 Вт большинство моделей высокочастотных инверторов ещё могут работать, а, например, с холодильником смогут справиться уже только старшие модели. Почему же холодильник, потребляющий всего 150 Вт, может запустить относительно мощный инвертор?

Существует понятие пусковой мощности. Для некоторых электроприборов пусковая мощность не отличается от номинальной рабочей мощности. Например, при включении обогревателя броска тока не происходит, они сразу начинают потреблять ровно столько, сколько и написано на их шильдике. У других устройств, например, у электроинструмента, пусковая мощность не очень сильно превышает рабочую. Но есть такое оборудование, у которого пусковая мощность в разы превышает рабочую. Это холодильники, кондиционеры, глубинные насосы, асинхронные двигатели, компрессоры, СВЧ-печи и др.

Поэтому для пуска холодильника необходим инвертор, способный хотя бы кратковременно выдать 1,2 – 1,5 кВт, а для скважинного насоса необходимо кратковременно обеспечить до 7 кВт!!!

В настоящее время выпускаются и более мощные высокочастотные инверторы, мощностью до 6 кВт, предназначенные для резервирования электропитания в доме. Эти устройства лёгкие, и относительно не дорогие. Однако, если их использовать на мощностях близких к максимальным, их надёжность в целом будет меньше чем у низкочастотных инверторов. А запараллеливание таких инверторов удваивает цену.

К сожалению, КПД большинства высокочастотных инверторов низкое, всего 85%. Некоторые производители встраивают в свои высокочастотные инверторы относительно мощные зарядные устройства и/или солнечные контроллеры.

В низкочастотных инверторах используется низкая частота преобразования энергии от аккумуляторов, равная частоте промышленной сети 50 Гц. На такой частоте работают относительно большие и тяжёлые трансформаторы. Подобный трансформатор является промежуточным буфером между электроникой инвертора и нагрузкой, что увеличивает надёжность устройства.

Плюсы данного решения очевидны – возможность построения надёжных мощных систем (даже на десятки тысяч ватт) и наличие по умолчанию мощного быстрого заряда аккумуляторов от сети. Ведь в сети 50 Гц, а значит, энергию от сети можно напрямую подать на тот же самый мощный трансформатор, который электроника заставит работать в обратную сторону. К недостаткам низкочастотных инверторов можно отнести их размер, вес и, как следствие, цену.

Понятно, что большой вес (обычно от 12 до 56 кг, что в среднем, в 5 — 8 раз больше за единицу мощности, чем у высокочастотных инверторов) образуется не за счёт того, что инвертор набили камнями, а из-за использования дорогой меди в трансформаторах и алюминия в больших радиаторах. Отсюда вытекает и цена. И если бы высокочастотные инверторы могли сравниться по параметрам и надёжности с низкочастотными, то последние давно бы «вымерли как мамонты».

Совет CLIMAG.RU:

1. Если суммарные мощности потребления с учетом пусковых токов будут до 1000 Вт и мощного заряда не нужно, покупайте высокочастотные инверторы.

2. Если суммарное потребление всех электроприборов с учётом пусковых мощностей более 3000 Вт, лучше остановить свой выбор на инверторе, сделанном по низкочастотной технологии.

3. Если мощность нагрузки находится в промежуточной зоне, т.е. между 1000 и 3000 Вт, то решение стоит принимать, исходя из предпочтений покупателя и конкретных условий эксплуатации. Например, важна низкая стоимость или же необходима высокая надёжность, отдаётся предпочтение малому весу, или нужно пониженное излучение помех, необходимо наличие зарядного устройства или оно не нужно.


Низкочастотные инверторы с трансформатором обычным и в виде тора

Трансформатор в виде тора, по сравнению с обычным, имеет больший КПД, следовательно, размер его тоже меньше. Кроме того, тор даёт меньше наводок, т. к. всё электромагнитное поле концентрируется вокруг этого «бублика». Обычный же трансформатор излучает помехи перпендикулярно обмоткам. Трансформатор в виде тора имеет меньшее потребление энергии на холостом ходу.

Единственный недостаток торообразного трансформатора – большая цена, т.к. в изготовлении он заметно сложнее. Однако, самые именитые и дорогие мировые бренды, используют в своих инверторах только низкочастотные трансформаторы в виде тора из-за их непревзойдённых параметров.

Совет CLIMAG.RU:
При наличии достаточных средств лучше предпочесть низкочастотный инвертор с трансформатором в виде тора.

Инверторы с напряжением по аккумуляторному входу на 12, 24 и 48 В

Большинство выпускаемых инверторов рассчитаны на 12, 24 или 48 В. Очень редко можно встретить модели на 96 В, т.к. такое напряжение уже считается опасным.

Существуют аккумуляторы с напряжением 2, 4, 6 или 12 В. Для увеличения напряжения однотипные аккумуляторы последовательно соединяют в батарею. В бортовой сети автомобиля используется постоянное напряжение 12 В, в автобусах и на яхтах — 24 В.

Конечно, любое из этих напряжений может использоваться инвертором для бесперебойного питания части электрооборудования дома, или всего дома. Однако низкое напряжение технически не позволяет получить большую мощность. Так, например, из 12-и вольт невозможно получить мощность более 3-х кВт, из 24 –х вольт – более 9 кВт, а из 48-и В – более 18 кВт.

Высокочастотные инверторы мощностью до 3-х кВт обычно рассчитаны на 12 В и используются в автомобилях, а мощные низкочастотные инверторы мощностью от 3 кВт и выше представлены моделями на 24 или 48 В и рассчитаны на применение в доме или здании.

Но бывают и исключения, когда, например, высокочастотные инверторы, прежде всего за счёт своей низкой цены, пытаются занять свою нишу в домашнем сегменте, а инверторы, сделанные по низкочастотной технологии с тором достаточно малой мощности, имеющие относительно большой вес и цену, пытаются занять нишу в сегменте высокочастотных инверторов за счёт таких своих качеств, как надёжность, мощные зарядные возможности и широкий функционал.

Совет CLIMAG.RU:
Если инвертор нужен для автомобиля, походных условий или в доме для резервирования нагрузки средней мощностью до 2 кВт (например, отопительного котла) – выбирайте инверторы с входным напряжением 12 В. Во всех остальных случаях, при средней нагрузке до 4-5 кВт, лучше использовать либо инвертор на 24 В, либо на 48 В. При нагрузке 5 кВт и выше – лучше ориентироваться на инверторы 48 В.

О встроенных функции стабилизатора и солнечном контроллере

Стабилизатор напряжения — устройство, позволяющее выравнивать напряжение промышленной сети в широком диапазоне и с хорошей точностью, если оно очень низкое или высокое. Качественный стабилизатор позволяет поднять до 220 В сетевое напряжение, даже если в сети всего 120 В. Или наоборот, понизить сетевое напряжение, допустим, с 270 В до тех же 220 В. Качественные стабилизаторы выполнены на долговечных и быстродействующих симисторах, имеют минимум 8 переключающихся порогов.

Стабилизатор в составе инвертора обычно имеет только 2 или 3 порога, в нем используются не симисторы, а реле. В итоге имеем малую долговечность и узкий диапазон выравнивая сетевого напряжения. К тому же инверторы со встроенным стабилизатором мало подходят для использования в условиях автономии совместно с большинством обычных бензо- или дизель-генераторов.

Посудите сами. Генератор при увеличении нагрузки, чтобы удержать напряжение в районе 220 В, автоматически прибавляет обороты. При снижении нагрузки он снижает обороты. Теперь рассмотрим цепочку генератор – стабилизатор – инвертор — меняющаяся нагрузка. Допустим, что-то включили, например, электрочайник мощностью 2 кВт. От работающего генератора на нагрузку подастся 220 В, проходящие через стабилизатор. Напряжение в первую долю секунды начнёт проваливаться. Как Вы думаете, кто среагирует первым, стабилизатор или генератор? Правильно, стабилизатор, так как генератор более инерционен, обороты мгновенно не поднимешь.

Итак, стабилизатор переключится на повышающую обмотку, чтобы компенсировать провал. Но затем этот провал всё же доходит и до генератора. Генератор со своей стороны тоже повысит напряжение. На это повышение снова среагирует стабилизатор и понизит порог, на стабилизатор опять среагирует генератор и т.д.

Возникнет колебательный процесс, который может пойти в разнос. И тогда одно из двух: либо система будет аварийно отключаться, либо этот колебательный процесс быстро затухнет и всё войдёт в норму. Так вот, всё почти мгновенно «устаканивается» в том случае, если генератор качественный и имеет большой запас мощности. Тогда он на чайник 2 кВт будет реагировать как на «муху, залетевшую в окно», и чайник не сможет раскачать его обороты. Но стоят такие генераторы слишком дорого.

Солнечный контроллер необходим для подключения солнечных панелей к аккумуляторам, к тем самым, к которым подключён инвертор. Солнечный контроллер преобразует энергию от высокого напряжения солнечных панелей в более низкое напряжение аккумуляторов.

Инверторов со встроенным солнечным контроллером не много. Плюсами такого решения является более низкая цена и меньшее количество подключений и проводов.

Теперь о минусах. Во-первых, высококачественные и мощные солнечные контроллеры, имеющие КПД 98%, высокое входное напряжение и управление внешними нагрузками, довольно большие по размеру и внутрь инвертора их не вставишь. Поэтому встроенные инверторы, как и встроенные стабилизаторы, несколько урезаны по своим возможностям. Во-вторых, в случае выхода из строя солнечного контроллера, придётся отдавать в ремонт всё устройство, т.е. лишаться и инвертора, и наоборот.

По большому счету, самые дорогие и качественные брендовые инверторы никогда не содержат в себе ни стабилизаторов, ни солнечных контроллеров. Поэтому, само их наличие в инверторе говорит о уровне изделия и о том, что ради рекламы присутствия эфемерных преимуществ и возможно более низкой цены ввиду наличия двух продуктов в одном устройстве, производитель готов идти на некий компромисс с реальной целесообразностью. Особенно это касается встроенного стабилизатора.

Совет CLIMAG.RU:
Приобретать инверторы со встроенным стабилизатором и/или контроллером можно при стеснении в средствах и при условии отсутствия необходимости их использования совместно с электрогенератором.

Сетевые и гибридные инверторы

Сетевой инвертор является инвертором и солнечным контроллером с технологией МРРТ одновременно. Он принципиально отличается от рассмотренного нами выше обычного, подключаемого к аккумуляторным батареям, высокочастотного инвертора со встроенным солнечным контроллером. У сетевого инвертора совсем другая идеология, имеющая свои истоки в методах стимулирования развития альтернативной энергетики в странах Еврозоны, США и др.

Идеология сетевого инвертора заключается в том, чтобы энергию, полученную от солнечных панелей, соединённых для вырабатывания высокого напряжения, обычно в диапазоне 200 – 600 В, преобразовывать в высокое переменное напряжение 220 В и сразу подавать его в промышленную сеть, синхронизируясь с ней.

Так как напряжение на входе и на выходе высокое, можно обойтись без трансформаторов. Кроме того, сетевой инвертор обходится и без аккумуляторных батарей. Иначе пришлось бы их подсоединять к очень высокому напряжению между узлом солнечного контроллера и узлом инвертора, что весьма опасно. Получается, что вместо аккумуляторов задействуется огромная электросеть. В неё можно закачивать солнечную электроэнергию, выкручивая счётчик в большой минус, а потом, вечером или гораздо позже, в зимний период, возвращать себе обратно то, что отдавали летом. Промышленная электросеть — это гигантский неисчерпаемый аккумулятор, вечный и не имеющий потерь.

Как используют сетевые инверторы за рубежом? Если нагрузка в доме большая, а солнечной энергии поступает немного, то она вся уходит на домашнее потребление. Если же нагрузки почти нет, а солнце в зените, тогда эта не используемая владельцем энергия закачивается в промышленную энергосеть. Т.е. его счётчик крутится в обратную сторону, сматывая показания.

Но, к сожалению, пока в России есть два фактора, которые сводят на нет все преимущества сетевых инверторов. Во-первых, у нас не разрешено частным лицам что-либо закачивать в сеть. И счётчики, позволяющие вычитать обратную энергию, не используются. Напротив, многие современные счётчики энергию, подаваемую обратно в сеть, приплюсуют к потреблённой, и счета за электричества увеличатся. Во-вторых, если в Европе электричество практически не отключают, и там зачастую можно не иметь резервную систему на аккумуляторах, то в России такие отключения и аварии не редкость. Поэтому аккумуляторные батареи жизненно необходимы не только в случае полной автономии, но и для резерва, даже если сеть 220 В имеется.

Конструкция сетевого инвертора построена так, что сетевое напряжение 220 В является для него опорным и ведущим. И в случае отключения промышленного напряжения 220 В, сетевой инвертор не будет выдавать свои 220 В, даже если светит солнце и энергии в избытке. Это необходимо и по требованиям безопасности, чтобы ничего не подозревающего электрика, отключивший подачу сетевого напряжения, не убило, когда он приступит к ремонту сети голыми руками. Поэтому, при отключении электричества, сетевой инвертор с солнечными панелями не обеспечит резервного питания.

Гибридный инвертор — вершина эволюции инверторов. Это и обычный, то есть батарейный, и сетевой инвертор, объединённые в единое целое, то есть в гибрид!

Гибридный инвертор, как и сетевой, умеет синхронизироваться с промышленной сетью и подкачивать туда энергию как от аккумуляторов, так и от солнечных панелей с солнечным контроллером. Т.е. он умеет делать не только то, что и сетевой инвертор, а гораздо больше. Например, «умощнять» сеть при перегрузках. При необходимости он сможет приплюсовать к выделенной мощности сети мощность от аккумуляторов и/или от солнечного контроллера. Гибрид будет работать и при исчезновении в сети 220 В. Гибрид по вашему желанию может разрешить подкачку солнечной энергии только в домашнюю сеть, либо в домашнюю и во внешнюю сеть. Т.е. проблема со счетчиками, плюсующими отданную энергию к счетам на оплату, снимается.

Гибрид накладывает свой синус на синус сети с чуть большей амплитудой и может перехватывать на себя всю нагрузку или часть нагрузки. Если в меню установлено разрешение подкачки, пока напряжение на 1 аккумуляторе будет выше 12,7 В, что соответствует 100% заряда, то при отсутствии внешнего поступления энергии, например, от Солнца, подкачка прекратится, и далее всё будет питаться только от сети. Появится Солнце — снова продолжится подкачка, настолько, насколько позволит эта энергия солнца, или насколько израсходуют потребители.

Аккумуляторы при наличии сетевого напряжения не расходуются и не портятся, хотя солнечная энергия подкачивается в сеть. Но можно и разрешить небольшой разряд аккумуляторов, что позволит подкачивать накопленное и вечером. Однако, ресурс аккумуляторных батарей тогда будет в небольшой степени сокращаться.

Наличие аккумуляторов в качестве резерва позволяет гибридным инверторам работать в качестве резервного источника питания при исчезновении напряжения в сети.

Ещё одним плюсом гибридов является их способность обеспечить трёхфазное автономное или резервное питание. В этом случае используются три инвертора, каждый на свою фазу. Они связанны между собой дополнительными проводами для обеспечения синхронной работы со смещением фаз на 120 градусов. Естественно, возможна и генерация всех трёх фаз от аккумуляторов, либо регенерация одной или двух исчезнувших фаз.

Получается, что гибридные инверторы — это единственное идеальное решение для России.

Совет CLIMAG.RU:
В России для дома или офиса правильней всего приобретать гибридные инверторы. Исключение – мощные мегаваттные солнечные электростанции, в них используются сетевые инверторы. Также сетевые инверторы могут быть востребованы промышленными предприятиями, потребляющими энергию только днём, при условии, что им не нужно резервирование, и район очень солнечный.

Инвертор или трансформатор- отличия, преимущества и недостатки

0

На сумму: 0 р.

Можно сказать, что в недалеком прошлом веке, одним из самых заветных желаний любого мастера, вплотную связанного с ремонтом машин или любой другой металлообработкой, было иметь под рукой сварочный аппарат. Пусть это будет самодельная трансформаторная модель, но это оборудование помимо несказанной пользы, всегда вселяло гордость его владельцу. Сейчас же, при высоком темпе развития технологий, полки магазинов электрооборудования забиты различными моделями сварочных аппаратов, отличающихся назначением, функциями, ну и, конечно же, ценой. И тому, кто сталкивается с выбором сварочного аппарата РДС для бытовых нужд или на производство, наперво встает вопрос «Что выбрать сварочник инвертор или трансформатор?».

Поэтому в этой статье мы представим некоторые плюсы и минусы этих устройств, для того, что бы Вы смогли четко определить, какой из типов устройств Вам необходим- инвертор или трансформатор. Предупреждаем, что в этом материале будет идти разговор исключительно об аппаратах для ручной дуговой сварки.

Отличия процесса сварки инвертора от трансформатора

Давай те рассмотрим сам процесс сварки и отличие в этом вопросе инвертора от трансформатора. И здесь, главный недостаток привычных трансформаторов это недостаточная устойчивость дуги вместе с низкой стабильностью режима, которая полностью зависит от колебаний электро-сети. У сварочных инверторов здесь неоспоримое преимущество, так как инверторные источники обеспечивают стабилизированный постоянный сварочный ток, который не зависит от колебаний входного напряжения и обеспечивает, таким образом, более устойчивую дугу и минимальное разбрызгивание металла при сварке. Более технологически подкованный инвертор, отличает от трансформатора, как минимум наличие плавной регулировки сварочного тока, не говоря уже о наличии специальных функций, присутствующих в арсенале даже у бюджетной модели, таких как Hot-Start, Anti-Sticking, Arc-Force и др.

Помимо всего выше перечисленного, сварочный инвертор потребляет гораздо меньше электроэнергии и может работать от автономных источников питания- бензиновых и дизельных электрогенераторов (на нашем сайте Вы можете ознакомиться с актуальными моделями генераторов ). Для примера, электропотребление инвертора при работе электродом диаметром в 3мм равносильно потреблению двух электрочайников, что вполне укладывается в бытовые нормы. Исходя из всего перечисленного, сваривать инвертором гораздо более выгодно, приятней, а главное проще, чем трансформатором.

Вес и габариты

Немаловажное преимущество сварочного инвертора перед трансформатором – это его малый вес и достаточно небольшие габариты. Все это становится возможным благодаря повышению частоты напряжения: ведь при повышении частоты в 1000 раз, размер трансформатора уменьшается в десять раз. У некоторых моделей инверторов сам трансформатор имеет размеры меньше сигаретной пачки; основную же массу занимает радиатор. Неудивительно, что такой инвертор можно легко повесить на плечо и варить в труднодоступных местах: при массе меньше 4-х килограмм некоторые модели инверторов позволяют легко работать электродами диаметром даже до 3-4 мм (к примеру, инвертор отечественного бренда Сварог ARC 200 Easy). И опять в соперничестве между 2-мя типами оборудования побеждает инвертор, как говорится, 40 килограммовый трансформатор на плече не поносишь.

Денежный вопрос

Не скроем, зачастую трансформаторы по-прежнему в два и более раза дешевле инверторов. Да и ремонт трансформаторов на пост-советском пространстве обычно обходится дешевле. Тем, не менее, из опыта Европейских коллег, можно вынести интересные данные: каждые 1000 Евро стоимости сварочных работ при ручной дуговой сварке могут быть разделены на следующие категории затрат:

• 35% оплата труда сварщиков
• 35% стоимость электродов
• 28% стоимость электроэнергии
• И всего 2% оборудование и принадлежности (стоимость св. аппарата, кабелей и пр.)

Как видно, стоимость оборудования для сварки лишь незначительно влияет на общую стоимость сварочных работ. В связи с этим становится выгодно покупать оборудование, использующее новейшие разработки: даже при большей стоимости инвертора уменьшение расходов на электроэнергию в перспективе дает суммарную экономию общей стоимости сварочных работ на 5-8% процентов!

Подведем итоги

Судя по всему, современные сварочные инверторы действительно более практичны, экономичней, а главное более выгодны в использовании в отличие от классических трансформаторов. Тем не менее, важно помнить, что залог качественной сварки в большей степени зависит не от «навороченного» оборудования, а от навыков и подготовки мастера, а именно- человека!

Спасибо за подписку!

принцип работы, разновидности и области применения

Многочисленные подделки низкого качества вынуждают людей делать своими руками сварочные инверторы переменного и постоянного тока, которые более надёжны и проще ремонтируются. Как изготовить такой агрегат своими руками и сделать его долговечным и работоспособным в условиях нестабильного напряжения на даче и в сельской местности? На этот вопрос мы ответим в данной публикации и поэтапно соберём надёжный и практичный сварочный инвертор для соединения разных деталей. Наша задача — обеспечить малые габариты оборудования и небольшой вес конечного устройства для удобства работы с ним.

История появления преобразователя

В конце 1800-х годов американский электрик-пионер Томас Эдисон (1847−1931) вышел из своей лаборатории, чтобы продемонстрировать, что постоянный ток (DC) является лучшим способом подачи электроэнергии, чем переменный ток (AC), который был новой системой, поддерживаемой его сербским соперником Николой Тесла (1856−1943). Эдисон пробовал всевозможные хитрые способы убедить людей в том, что AC слишком опасен: от электроочистки слона до поддержки использования переменного тока в электрическом стуле для управления смертной казнью. Несмотря на это, система Tesla выиграла тот день, и мир с тех пор довольно много работает на электросети.

Единственная проблема заключается в том, что, хотя многие из наших приборов предназначены для работы с переменным током, маломощные генераторы часто производят постоянный. Это означает, что если вы хотите запустить что-то вроде гаджета с питанием от переменного тока от аккумуляторной батареи постоянного тока в мобильном доме, вам потребуется устройство, которое преобразует DC в AC-инвертор, как его называют.

Электричество постоянного и переменного тока

Когда преподаватели науки объясняют основную идею электричества как поток электронов, они обычно говорят о постоянном токе (DC). Мы узнаем, что электроны немного похожи на линию муравьев, идущих вместе с пакетами электрической энергии так же, как муравьи несут листья. Это достаточно хорошая аналогия для чего-то вроде базового фонарика, где у нас есть схема (сплошная электрическая петля), соединяющая батарею, лампу и выключатель, а электрическая энергия систематически транспортируется от батареи к лампе, пока вся энергия батареи истощается.

В больших бытовых приборах электричество работает по-другому. Источник питания, который поступает от розетки в стене, основан на переменном токе (AC), где электричество переключается в направлении 50−60 раз в секунду (другими словами, на частоте 50−60 Гц). Трудно понять, как AC доставляет энергию, когда он постоянно меняет свое мнение о том, куда он идет. Если электроны, выходящие из настенной розетки, добираются, скажем, на несколько миллиметров вниз по кабелю, тогда нужно обратить вспять направление и вернуться назад, как они когда-либо добираются до лампы на столе, чтобы та засветилась?

Ответ на самом деле довольно прост. Представьте, что между лампой и стеной заполнены электроны. Когда вы щелкаете на переключателе, все электроны, заполняющие кабель, вибрируют назад и вперед в нитях лампы — и это быстрое перетасовка преобразует электрическую энергию в тепло и лампа засвечивается. Электроны необязательно должны вращаться по кругу для переноса энергии: в АС они просто «бегут на месте».

Что предстваляет собой инвертор

Одним из наследий Теслы (и его делового партнера Джорджа Вестингауза, босса Westinghouse Electrical Company) является то, что большинство приборов, которые мы имеем в наших домах, специально разработаны для работы от сети переменного тока. Приборы, нуждающиеся в постоянном токе, но потребляющие электроэнергию от розетки переменного, нуждаются в дополнительной части оборудования, называемой выпрямителем, как правило, из электронных компонентов, называемых диодами, для преобразования AC в DC.

Инвертор выполняет противоположную работу, и довольно легко понять ее суть. Предположим, у вас есть аккумулятор в фонарике, а переключатель закрыт, поэтому DC течет по цепи всегда в том же направлении, что и гоночный автомобиль вокруг дорожки. Теперь, если вы вытащите батарею и развернете ее, предполагая, что это соответствует другому способу, он почти наверняка все еще подаст свет, и вы не заметите какой-либо разницы в освещение, которое вы получаете, — но электрический ток будет протекать противоположным образом.

Предположим, у вас были молниеносные руки, и они были достаточно ловкими, чтобы переворачивать батарею 50−60 раз в секунду. Тогда бы вы стали своего рода механическим инвертором, превратив питание постоянного тока батареи в переменный на частоте 50−60 Гц.

Конечно, инверторы, которые вы покупаете в электрических магазинах, работают не так, хотя некоторые из них действительно механические: они используют электромагнитные переключатели, которые быстро переключаются на текущее направление. Инверторы, подобные этому, часто производят так называемый прямоугольный выход: ток либо протекает в одну сторону, либо наоборот, или он мгновенно переключается между двумя состояниями.

Такие внезапные перемены направления опасны для некоторых видов электрооборудования. При нормальной мощности AC, он постепенно переходит с одной стороны в другую в виде синусоидальной волны.

Электронные инверторы могут использоваться для создания такого рода плавно изменяющегося выхода переменного от входа постоянного тока. Они используют электронные компоненты, называемые индукторами и конденсаторами, для увеличения и снижения выходного тока, чем резкий, прямоугольный выходной сигнал включения / выключения, который вы получаете с помощью базового инвертора.

Инверторы также могут использоваться с трансформаторами для изменения определенного входного напряжения DC на совершенно другое выходное напряжение переменного (выше или ниже), но выходная мощность всегда должна быть меньше входной мощности. Из закона сохранения энергии следует, что инвертор и трансформатор не может выдавать больше энергии, чем они потребляют, и некоторая энергия должна быть потеряна как тепло, поскольку электричество протекает через различные электрические и электронные компоненты. На практике эффективность инвертора часто превышает 90 процентов, хотя базовая физика говорит нам, что какая-то часть энергии — какой бы она ни была — всегда где-то теряется.

Особенности выбора силовых полупроводниковых приборов

В мощных зарядных устройствах входные и выходные напряжения могут достигать 1000 В, что требует использования в силовой части высоковольтных транзисторов. До недавнего времени единственными полупроводниковыми приборами, которые можно было использовать в подобных схемах, были кремниевые MOSFET и IGBT. Однако из-за малой ширины запрещенной зоны кремния характеристики этих полупроводниковых приборов не позволяют создавать на их основе преобразователи с высоким значением удельной мощности и КПД.

Одним из вариантов решения этой проблемы является использование низковольтных преобразователей, входы и выходы которых соединяются последовательно (рисунок 6). Это дает возможность использовать в силовой части 650-вольтовые кремниевые MOSFET, параметры которых позволяют создать устройства с относительно высоким значением КПД. Однако в два раза большее количество транзисторов, драйверов, а также необходимость равномерного распределения нагрузки между каналами негативно сказываются как на размерах, так и на стоимости конечного устройства.

Рис. 6. Схема двухкаскадного резонансного СLLC-преобразователя на основе кремниевых транзисторов с меньшим максимально допустимым напряжением

Гораздо лучшим решением данной задачи является использование в силовой части высоковольтных карбид-кремниевых MOSFET. Большая ширина запрещенной зоны карбида кремния позволяет создавать полевые транзисторы на кристаллах с меньшими геометрическими размерами, что благоприятно сказывается на всех параметрах этих полупроводниковых приборов, в первую очередь – на сопротивлении канала и величине паразитных емкостей.

Высокая скорость переключения и возможность работы в высоковольтных схемах потребовали пересмотра даже конструкции корпусов карбид-кремниевых MOSFET. Например, классический трехвыводной корпус TO-247-3 уже не может обеспечить необходимую длину пути тока утечки между стоком и истоком, требуемую для некоторых приложений, а наличие дополнительной паразитной индуктивности в цепи истока увеличивает время перезаряда емкости затвора. В результате для карбид-кремниевых MOSFET были разработаны специальные корпуса: TO-247-4 (для монтажа в отверстия) и ТО-263-7 (для поверхностного монтажа) (рисунок 7). Отличительной особенностью новых корпусов является наличие отдельного вывода истока для подключения драйвера, соединенного с кристаллом транзистора в точке Кельвина. Это позволило снизить величину паразитной индуктивности в цепи затвора и ощутимо уменьшить величину потерь при переключении этих приборов.

Рис. 7. Зависимости величины динамических потерь для карбид-кремниевых MOSFET, изготовленных в разных корпусах

Несмотря на то, что корпус ТО-263-7 имеет меньшее тепловое сопротивление и меньшую величину паразитных индуктивностей, в опорном проекте CRD-22DD12N были использованы транзисторы в корпусах TO-247-4, что позволило значительно упростить систему охлаждения. В проекте CRD-22DD12N и на первичной, и на вторичной стороне были использованы 1200-вольтовые карбид кремниевые MOSFET C3M0032120K с сопротивлением канала 32 мОм и максимальным током стока 63 А.

Принцип работы устройства

Представьте, что вы аккумулятор постоянного тока, и кто-то хлопает вас по плечу и просит вас вместо этого произвести переменный. Как бы вы это сделали? Если весь ток, который вы производите, вытекает в одном направлении, как насчет добавления простого переключателя на ваш выход? Включение и выключение вашего тока может очень быстро обеспечить импульсы DС, которые могли бы выполнять как минимум половину работы. Чтобы сделать правильный AC, вам понадобится переключатель, который позволит полностью отменить ток и сделать это примерно 50−60 раз в секунду. Визуализируйте себя как человеческую батарею, которая меняет контакты туда и обратно более 3000 раз в минуту.

По сути, старомодный механический инвертор сводится к коммутационному блоку, подключенному к трансформатору. А так как электромагнитные устройства, которые меняют низковольтный переменный на высоковольтный ток или наоборот, используя две катушки провода (называемые первичной и вторичной) ранами вокруг общего железного ядра.

В механическом инверторе либо электродвигатель, либо какой-либо другой механизм автоматического переключения переворачивает входящий ток вперед и назад в основном просто путем изменения контактов и генерирует переменный во вторичном режиме. Коммутационное устройство работает так же, как в электрическом дверном звонке. Когда питание подключено, оно намагничивает переключатель, вытягивает его и очень быстро отключает. Пружина снова вернет переключатель, включив его, и потом будет повторять процесс снова и снова.

Частота переключения задается сигналами управления, формируемыми управляющей схемой (контроллером). Контроллер также может решать дополнительные задачи:

• Регулирование напряжения.
• Синхронизация частоты переключения ключей.
• Защитой их от перегрузок.

Широтно-импульсная модуляция

Такой алгоритм работы полупроводниковых ключей в отличие от предыдущего алгоритма формирует паузу определенной длительности, которая в конечном итоге приводит к снижению действующего значения uн. Для формирования iн синусоидальной формы применяется широтно-импульсная модуляция ШИМ. Преобразователь с ШИМ, а точнее алгоритм его работы, предусматривающий ШИМ, мы рассмотрим отдельно.

Также следует заметить, что рассмотренный алгоритм управления полупроводниковыми ключами называется широтно-импульсным регулированием ШИР, который часто путают с ШИМ, хотя разница огромная.

В преобразовательной технике ШИМ практически вытеснила ШИР, поскольку обладает рядом положительных свойств, благодаря которым повышается КПД всего устройства и снижается уровень электромагнитных помех. Поэтому в дальнейшем мы рассмотрим инвертор напряжения с ШИМ.

Немного запутались в инверторной технологии? | Когенерация

Инверторы не являются новой концепцией, когда речь идет о преобразовании энергии. В ранних версиях конца девятнадцатого века для преобразования постоянного тока в переменный использовались роторные преобразователи или мотор-генераторы. Говоря об этом, произошли некоторые серьезные изменения в том, как инверторы выглядят и работают в наши дни, а достижения в области технологий позволяют использовать их более эффективно и практично.

Поскольку тема инверторной технологии может быть немного сложной, мы решили собрать вместе некоторые основы, чтобы помочь вам. Если у вас есть дополнительные вопросы, позвоните в Inoplex по номеру 0448 307 282  и они могут помочь!

Что такое инвертор?

Инвертор, также известный как инвертор мощности или преобразователь частоты, представляет собой электронное устройство или электронную схему, предназначенную для преобразования постоянного тока (DC) в переменный ток (AC) любой частоты и напряжения. Это также может позволить системе на основе батареи работать с различными приборами через обычную домашнюю проводку.

Инвертор может быть полностью электронным или может представлять собой комбинацию механической (например, вращающийся компонент) и электронной схемы.

Как работает инвертор?

Принцип работы инвертора довольно прост, однако на практике все немного сложнее. Если вернуться к основам, механический инвертор представляет собой коммутационный блок, подключенный к электрическому трансформатору. Электродвигатель или другое автоматическое коммутационное устройство переключает входящий постоянный ток туда и обратно в первичной обмотке, просто меняя контакты, и это создает переменный ток во вторичной обмотке.

Коммутационное устройство похоже на электрический дверной звонок – при подключении к сети оно намагничивает выключатель, позволяя размыкать его и отключая на очень короткое время. Затем пружина возвращает переключатель в исходное положение, снова включая его, и этот процесс повторяется снова и снова.

Инвертор не производит энергию сам по себе – питание обеспечивается источником постоянного тока. Входное напряжение, выходное напряжение и частота, а также общая потребляемая мощность зависят от конструкции конкретного устройства или схемы.

Зачем инвертор?

Чтобы объяснить, почему вам нужен инвертор, лучше всего использовать пример. Предположим, у вас дома есть устройство, работающее от сети переменного тока 240 В (частота 60 Гц), но сеть переменного тока недоступна. Вы по-прежнему можете использовать прибор, питая его от инвертора, например, 12 В (постоянного тока). Инверторы отлично подходят для питания электрических электрических устройств постоянным током, которые работают от переменного тока.

Где используются инверторы?

Инверторы используются для различных целей, в том числе:

• Солнечные энергетические системы
• Когенерация и другие механизмы возобновляемой энергии
• Освещение
• Импульсный источник питания
• Системы самолетов
• 2 Резервное питание
• 2 Резервное питание
• 2 Резервное питание!

В случае когенерации инверторы используются такими компаниями, как Inoplex   , как часть процесса преобразования энергии. Инверторы используются для активного выпрямления необработанной мощности, производимой генератором переменного тока, а затем для производства мощности, синхронизированной с сетью, а также для резервного питания при отключении сети. Затем блок используется в качестве резервного генератора электроэнергии для работы критически важного оборудования.

Общие термины инверторов

Вместо того, чтобы просить вас разобраться во всей терминологии, касающейся инверторов и инверторных технологий, мы решили собрать их вместе в одном удобном маленьком месте. Ниже приведены несколько общих терминов, с которыми вы, вероятно, столкнетесь, когда речь заходит об инверторных технологиях:

• Первичные части, содержащиеся в главной силовой цепи инвертора:

• Выпрямитель/преобразователь  : Первый компонент, когда речь идет о потоке мощности, выпрямитель/преобразователь преобразует входящее напряжение переменного тока в напряжение постоянного тока. Секция преобразователя состоит из диодов, кремниевых выпрямителей (SCR) или биполярных транзисторов с изолированным затвором (IGBT), соединенных по схеме двухполупериодного моста
• Шина постоянного тока  : второй компонент, который в основном состоит из конденсаторов. которые накапливают энергию, выпрямленную преобразователем
• Инвертор  : Конечная первичная часть основной силовой цепи инвертора. Инвертор состоит из IGBT, которые создают синусоидальный выходной ток, используя импульсное напряжение на шине постоянного тока или широтно-импульсную модуляцию (ШИМ)

Основное различие между инвертором и преобразователем постоянного тока заключается в наличии в системе инверторного компонента!

• Переменный ток  : Электрический ток, который меняет свое направление на обратное много раз в секунду через равные промежутки времени (обычно используется в источниках питания)
• Генератор переменного тока: инвертор. Например, при когенерации генератор переменного тока преобразует энергию вращения двигателя в первичную переменную электрическую энергию, которую инвертор преобразует в мощность, синхронизированную с сетью 9.0032
• Постоянный ток: Электрический ток, который течет только в одном направлении
• Вращающийся: Вращающийся инвертор имеет генератор переменного тока, приводимого в движение двигателем постоянного тока от входа постоянного тока. Причина, по которой он называется «статическим», заключается в том, что статические инверторы не имеют движущихся частей в процессе преобразования энергии. две катушки проволоки (известные как первичная и вторичная), намотанные на общий железный сердечник

Специалисты по когенерационным инверторам

Если вы все еще немного запутались или хотели бы обсудить возможность использования когенерационного инвертора, свяжитесь с Inoplex сегодня! Мы являемся экспертами, когда речь идет о когенерации во многих отраслях, поэтому свяжитесь с нами сейчас по телефону 0448 307 282 или заполните онлайн-форму запроса для получения дополнительной информации.

Что такое инвертор мощности

4 ноября 2021 г.

Автомобильные аккумуляторы мощные. В конце концов, они должны быть такими, чтобы стартеры запускались, кондиционеры работали, а все фары и электроника внутри вашего автомобиля были под напряжением. Однако мы полагаемся на наши автомобильные аккумуляторы не только для движения автомобиля. Если вы когда-либо подключали свой мобильный телефон к прикуривателю автомобиля, вы использовали […]

Автомобильные аккумуляторы мощные. В конце концов, они должны быть такими, чтобы стартеры запускались, кондиционеры работали, а все фары и электроника внутри вашего автомобиля были под напряжением. Однако мы полагаемся на наши автомобильные аккумуляторы не только для движения автомобиля. Если вы когда-либо подключали свой мобильный телефон к прикуривателю автомобиля, значит, вы использовали автомобиль для получения этой энергии.

Если вы когда-нибудь задумывались о логистике подключения ноутбука, игровой приставки или даже небольшого холодильника, вы не одиноки. Знаете ли вы, что вполне возможно питать эти предметы от аккумулятора вашего автомобиля?

Однако этот процесс сложнее, чем просто подключить предмет к зажигалке и надеяться, что он сработает. Из-за различий в электрическом токе, обеспечиваемом аккумулятором и потребляемом этими элементами, вам потребуется специальный инструмент для такого преобразования. Этот инструмент, инвертор мощности , может помочь в этом.

Давайте посмотрим, как работают преобразователи мощности, зачем они вам нужны и как их безопасно подключить, чтобы ваша электроника или инструменты оставались включенными и работали.

Что такое силовой инвертор?

Инвертор мощности преобразует постоянный ток (DC) в переменный ток (AC). Аккумулятор вашего автомобиля использует постоянный ток для питания ваших электрических компонентов; много бытовой электроники, напротив, используют переменный ток. Инвертор мощности позволяет вам управлять этими устройствами с помощью энергии вашего автомобиля, превращая ее в ток, который вы можете использовать.

В дополнение к использованию автомобильных аккумуляторов для получения энергии, силовые инверторы часто используются для «автономного» проживания; инверторы большей мощности подключаются к батареям и солнечным батареям для питания основных приборов.

Зачем мне инвертор?

Аккумулятор в вашем автомобиле подает ток в одну цепь в одном направлении. Вот почему мы называем это «постоянным током». Между тем, переменный ток обеспечивает большую мощность, чем обычно обеспечивает постоянный ток.

Если вы планируете использовать электронику, такую ​​как DVD-плееры, игровые приставки, портативные компьютеры или другие инструменты или устройства в своем автомобиле, грузовике или доме на колесах, вам потребуется инвертор мощности.

Какой тип инвертора я использую?

Доступны силовые инверторы различных размеров. Общие варианты включают модели мощностью 1000 Вт, 3000 Вт и 5000 Вт. Многие пользователи выбирают вариант мощностью 3000 Вт из-за его гибкости. Этот инвертор позволяет питать стандартные небольшие электроприборы. Для больших нужд может потребоваться больше мощности.

Преобразователи питания могут быть достаточно маленькими для подключения к прикуривателю. Вы также можете найти устройства, которые достаточно велики, и требуют выделенного места в задней части багажника до тех пор, пока они не потребуются.

Инверторы мощности также доступны как с чистой синусоидой, так и с модифицированной синусоидой. Чистые синусоидальные волны могут обеспечить лучшую точность воспроизведения тока, чем модифицированные, но часто по более высокой цене. Модифицированные синусоидальные инверторы имеют пониженную эффективность и часто более доступны по цене, но есть некоторые устройства, например телевизоры, которые они не могут питать.

Как использовать инвертор?

В зависимости от модели вашего инвертора и того, что вы собираетесь с ним запускать, использование вашего инвертора выглядит по-разному. Для электрических нагрузок до 200 Вт вы, вероятно, можете подключить инвертор мощности к прикуривателю автомобиля. Общие устройства с таким питанием включают:

• Портативные компьютеры
• Небольшие электроинструменты
• Большинство небольших бытовых приборов
• Небольшие (13 дюймов) телевизоры

Для больших потребностей в энергии или для нескольких предметов одновременно может потребоваться подключение инвертора напрямую к аккумулятору. . Если вы хотите питать нагрузку более 200 Вт, инвертор следует подключать напрямую к аккумулятору, чтобы обеспечить безопасную работу.

Разряжают ли инверторы автомобильные аккумуляторы?

Краткий ответ: Да.

Длинный ответ, конечно, сложнее. Если предположить, что аккумулятор полностью заряжен и находится в хорошем состоянии, вполне возможно, что инвертор мощностью 400 Вт можно использовать без запуска автомобиля в течение примерно часа, прежде чем аккумулятор полностью разрядится.

Чтобы узнать, как долго батарея может работать с любым инвертором мощности, вам нужно немного посчитать:

Разделите используемую мощность (400 Вт) на напряжение вашей батареи (12 В), чтобы узнать, сколько ампер потребляет инвертор. 400 ватт разделить на 12 вольт это 33,33 ампера. Инверторы могут преобразовывать энергию только на уровне около 9Но эффективность 0%. Инвертор , на самом деле , потребляющий 37 ампер.

Типичные автомобильные аккумуляторы имеют резервную емкость около 80 минут (80 минут при 25 амперах). Если вы потребляете 37 ампер с инвертором 400 Вт, вы полностью разрядите аккумулятор примерно за 54 минуты: ((80 минут x 25 ампер)/37 ампер = 54 минуты.)

По этой причине это хорошая идея. при использовании инвертора мощности для включения двигателя автомобиля каждые 30 минут, чтобы поддерживать заряд аккумулятора.

Какие функции нужны моему инвертору?

То, что вам нужно для вашего инвертора, зависит от того, для чего вы планируете его использовать, но некоторые стандартные функции могут сделать использование ваших устройств более удобным. Доступны несколько моделей инверторов мощности с несколькими бытовыми розетками на 120 В переменного тока, что полезно для одновременного питания нескольких устройств.

Еще одна полезная функция инверторов — порт USB. Это позволяет заряжать мобильный телефон или другие устройства с помощью инвертора мощности.

Для тяжелых условий эксплуатации, таких как тяжелые электроинструменты или несколько единиц оборудования, ищите преобразователь мощности, который позволит вам легко подключить или зафиксировать аккумулятор вашего автомобиля.

Общие функции безопасности, которые следует учитывать при покупке силового инвертора, включают высокоскоростные вентиляторы для охлаждения устройства, тепловую защиту и защиту от перенапряжения. Улучшения качества жизни, такие как сигнализация низкого заряда батареи или светодиодный индикатор, также могут помочь вам защитить как батарею, так и ваши устройства.

Где я могу найти инвертор?

Если вы решили, что использовать автомобильный аккумулятор для питания электронных устройств, инструментов и других приборов во время вашего следующего похода или приключения кажется удобным, следующим шагом будет поиск инвертора мощности.
К счастью, Schumacher Electric предлагает широкий выбор преобразователей энергии для удовлетворения ваших потребностей; независимо от того, являетесь ли вы подрядчиком, которому нужен инвертор мощности, чтобы обеспечить необходимую мощность для ваших инструментов на автономной рабочей площадке, или вы энтузиаст видеоигр, который хочет иметь возможность играть с пассажирского сиденья, мы можем помощь. Найти правильный преобразователь мощности для вашего бюджета сегодня .

Что такое инвертор и чем он полезен?

В старые времена было два способа сократить расходы на коммунальные услуги. Первый заключается в том, чтобы использовать устройство экономно, а второй — в том, чтобы намеренно выбрать устройство меньшего размера, которое жертвует производительностью ради экономии. Ни один из этих вариантов не является желательным и удобным для вас и вашей семьи.

К счастью, теперь есть третий вариант: выбрать инвертор вместо обычного.

Но что такое инвертор и какие преимущества дают устройства с инвертором?



Что такое инвертор?

Проще говоря, инвертор — это устройство, которое регулирует частоту электрического тока, поступающего в прибор. Это позволяет им контролировать скорость и крутящий момент двигателя в устройстве.

Инвертор состоит из трех компонентов:

• Сам инвертор
• Корпус, называемый частотно-регулируемым приводом (ЧРП)
• Выпрямитель

Инвертор размещен в устройстве, известном как частотно-регулируемый привод. Внутри частотно-регулируемого привода выпрямитель преобразует входящий переменный ток от сети дома в постоянный. В то же время стандартная частота 60 Гц изменяется на любую мощность, необходимую для двигателя устройства.

После этого инвертор снова переключает ток в переменный ток, который затем используется устройством. Управляя частотой, инвертор может регулировать мощность двигателя с точки зрения крутящего момента и скорости и, следовательно, его производительность и энергопотребление.

Инверторы также называются приводами переменного тока или VFD (преобразователь частоты).



Чем отличается инверторное оборудование?

Обычные электроприборы обычно имеют фиксированный уровень потребления электроэнергии: потребляемая ими мощность остается неизменной, даже если их рабочая нагрузка снижается.

Инверторные приборы, напротив, способны снижать потребление в зависимости от спроса. Например, там, где обычный оконный кондиционер работает с фиксированной настройкой, инвертор переменного тока может снизить потребление компрессора в зависимости от температуры в помещении. Как только желаемая температура будет достигнута, инвертор может снизить мощность компрессора, в результате чего потребляется меньше кВтч.



Каковы преимущества инверторных устройств?

Пониженное энергопотребление

Инверторы потребляют переменную мощность в зависимости от рабочей нагрузки, что делает их более экономичными, чем традиционные устройства с фиксированными настройками.

Более длительный срок службы

Поскольку двигатели или компрессоры более эффективны и не должны работать так тяжело, инверторные приборы, как правило, имеют более длительный срок службы, чем их обычные аналоги.

Долгосрочная экономия

В зависимости от прибора устройства с инвертором могут быть на 27% эффективнее, чем традиционные приборы, что в долгосрочной перспективе означает более низкие счета за коммунальные услуги.



Каковы недостатки инверторных устройств?

Дороже

Инверторные приборы стоят дороже, чем их обычные версии. Однако затраты на приобретение могут быть окуплены за счет долгосрочной экономии на коммунальных услугах.

Более сложный

Добавление инвертора, частотно-регулируемого привода и выпрямителя представляет больше возможных точек отказа.



Приборы с инверторами

Кондиционеры

Одно из самых больших преимуществ инверторов можно увидеть в кондиционерах. Типичный компрессор переменного тока обычно работает в двух режимах: включен или выключен.

Добавление инвертора позволяет компрессору переменного тока стать блоком с регулируемой скоростью, так что, как только будет достигнута желаемая температура охлаждения, компрессор может вернуться к поддержанию температуры в помещении, вместо того, чтобы постоянно работать на полную мощность.

THS предлагает широкий выбор инверторных блоков переменного тока от известных брендов для жилых, коммерческих и даже промышленных целей. Ознакомьтесь с нашими рекомендуемыми кондиционерами на 2021 год, а также с нашим руководством по инверторным кондиционерам LG.



Мини-сплит-системы

Как и кондиционеры, мини-сплит-системы могут значительно выиграть от инверторной технологии. Это особенно актуально для многозонных систем, в которых разные внутренние блоки подключены к одному наружному блоку.

Инвертор позволяет каждому внутреннему блоку снизить температуру после того, как зона достаточно охладится. Умножьте это на разные зоны, и экономия может быть существенной в долгосрочной перспективе!

Для систем с инвертором ознакомьтесь с нашими лучшими мини-сплитами с инвертором на 2022 год. Компрессор с регулируемой скоростью может регулировать свою скорость в зависимости от температуры и нагрузки, которую несет холодильник.

Однако, в отличие от кондиционеров и мини-сплитов, холодильники, как правило, используются постоянно. Вот почему это устройство обеспечивает наибольшую долгосрочную экономию, до 27% по сравнению с аналогами без инвертора.



Генераторные установки

Инверторный генератор электронным способом регулирует мощность двигателя генератора вверх и вниз в зависимости от потребности, вместо того, чтобы постоянно работать на 100%. Это приводит к значительному повышению эффективности, меньшему потреблению газа и меньшему техническому обслуживанию, а также к дополнительным преимуществам снижения выбросов и уровня шума.

Генераторные установки с инвертором могут варьироваться от рекреационных единиц для кемпинга или задней двери, которые имеют максимальную мощность 2000 Вт, до более крупных генераторных установок, которые могут генерировать более 5000 Вт при 220 В для питания жилых домов.



Микроволновые печи

По сравнению с другими инверторными приборами инверторная микроволновая печь работает иначе.

В обычной микроволновой печи используется трансформатор, который включает и выключает питание, чтобы равномерно распределить микроволны по разогреваемой пище. С другой стороны, инверторная микроволновая печь обеспечивает постоянную подачу энергии на протяжении всего процесса приготовления, а не включается и выключается.

Таким образом, там, где обычная микроволновая печь включает и выключает 100% мощность, микроволновая печь с инвертором излучает только нужный уровень мощности, но непрерывно. Это полезно для продуктов с высоким содержанием сахара и жира, а также для тех, которые чувствительны к размороженному мясу, молочным продуктам и шоколаду.



Стиральные машины

Инверторная стиральная машина может регулировать скорость вращения двигателя в соответствии с весом загруженного белья. Это позволяет использовать наименьшее количество энергии, обеспечивая при этом оптимальную и эффективную очистку без ущерба для производительности.



Заключение

Инверторная технология представляет собой разумный и экологичный способ продлить срок службы техники и снизить ежемесячные счета. Хотя первоначальная цена может быть выше, экономия в долгосрочной перспективе с лихвой компенсирует затраты.

Что такое инвертор? | Tech

Выпуск: 31 августа 2021 г., И.Р.

Схема инвертора мощности и устройство инвертора мощности

Термин «инвертор» в основном относится к схеме, которая преобразует постоянный ток в переменный ток (инвертор мощности цепь), но это также может относиться к устройству инвертора мощности, особенно в бытовой технике, такой как кондиционеры и стиральные машины.

Бытовые приборы не единственные, кто выигрывает от инверторов мощности. Причина, по которой лифты и конвейеры не ускоряются и не останавливаются внезапно, потому что ускорение двигателя хорошо регулируется. Сила инверторные устройства помогают регулировать скорость двигателя.

Какая технология представляет собой инверторное устройство? Возьмем в качестве примера кондиционер. Кондиционер без инвертора может приостанавливать работу только тогда, когда становится слишком холодно, и возобновлять работу, когда становится слишком жарко. Это очень неэффективно, так как температура в помещении нестабильна, а энергопотребление высокое.

С другой стороны, кондиционер, оснащенный инвертором, вращает двигатель на высокой скорости, чтобы вращать вентилятор когда он начинает охлаждаться, и когда температура приближается к заданному значению, вентилятор замедляется, чтобы продолжить работу с постепенным изменением. Результатом является меньше ненужного движения и более энергоэффективная работа, чем у кондиционера, который только включается и выключается.

Вот почему слово «инвертор» часто используется в области бытовой техники. В последние годы инверторы также играют активную роль в увеличении числа индукционных плит, в которых используются переменные токи с чрезвычайно высокими частотами в диапазоне от 20 кГц до 9 кГц. 0 кГц. Индукционные плиты используют переменный ток чрезвычайно высокой частоты, в диапазоне от 20 кГц до 90 кГц, который можно использовать, изменяя частоту с помощью инвертора мощности.

Возможность гибкого изменения скорости вращения и ускорения двигателя в соответствии с применением очень важна. полезный. Так почему же инверторное устройство позволяет нам гибко изменять скорость вращения двигателя?

Частота и скорость вращения

Устройства инвертора мощности часто используются для изменения переменного тока от розетки до желаемой частоты или напряжения.

Напряжение и частота, подаваемые из розетки, определяются как 100 В, 50 Гц для восточной Японии и 100 В, 60 Гц для западной Японии, а скорость вращения двигателя определяется частотой.

Скорость двигателя определяется частотой.

Конфигурация устройства Power Inverter

Как инвертор изменяет частоту? Инвертор состоит из трех элементов: схемы преобразователя, преобразующей переменный ток в постоянный, конденсатора и схемы инвертора мощности.

Сначала схема преобразователя преобразует переменный ток в постоянный, а затем многократно заряжает и разряжает конденсатор для создания стабильного постоянного тока. Затем схема инвертора мощности преобразует постоянный ток в переменный с желаемой частотой и напряжением на выходе.

Принципы работы схемы инвертора мощности

В этом разделе мы объясним принцип работы схемы инвертора мощности на основе принципиальной схемы с четырьмя переключателями, как показано на рисунке ниже. Схема инвертора мощности преобразует постоянный ток в переменный.

При подключении к цепи источника питания постоянного тока и включении переключателей (1) и (4), выключении переключателей (2) и (3) и при выключении переключателей (1) и (4) , выключатели (2) и (3) включаются, попарно повторяясь в фиксированном цикле, направление тока, протекающего в нагрузку, переключается и выводится в положительное и отрицательное напряжения, создавая переменный ток. Эта технология называется «технологией переключения».

Цепь, использующая технологию переключения, может также преобразовывать переменный ток в постоянный. Если переключатели (1) и (4) замкнуты, когда напряжение находится в положительном направлении, а переключатели (2) и (3 ) закрыты, когда напряжение имеет отрицательное направление, ток всегда будет течь в одном направлении к нагрузке.0003 Рисунок 1: Принцип работы инвертора мощности

Схемы инверторов мощности и интеллектуальные сети

С развитием информационных технологий и широким использованием Интернета вещей была предложена концепция «умных сетей» для более эффективного снабжения и потребления электроэнергии. Интеллектуальная сеть — это концепция, в которой используются ИТ для анализа энергопотребления в реальном времени и концентрации передачи электроэнергии рядом с ним.

Чтобы интеллектуальные сети стали возможными, необходимы новейшие технологии, такие как электромобили и солнечные батареи. Здесь также ожидается, что инверторные схемы внесут дополнительный вклад.

Электромобили работают на электричестве от аккумуляторов, установленных в автомобиле для привода двигателя. Однако, поскольку электричество, получаемое от батареи, представляет собой постоянный ток, его необходимо преобразовать в переменный ток для эффективной работы двигателя. Здесь в игру вступают инверторы.

То же самое относится и к мегасолнечным электростанциям. Поскольку электричество, производимое солнечными батареями, представляет собой постоянный ток, оно преобразуется в ту же частоту и напряжение, что и обычно используемое электричество, и отправляется наружу.

Принцип инверторов, которые могут выдавать мощность по желанию за счет работы и управления переключателями на высокой скорости, также используется для того, чтобы сделать преобразователи более энергоэффективными и компактными. Преобразователи, в которых для преобразования энергии используются переключатели, называются «импульсными источниками питания».

Для электронных устройств требуется стабилизированный постоянный ток с небольшими колебаниями напряжения. В прошлом тип «адаптера переменного тока», называемый линейным источником питания, использовался для преобразования бытовой сети переменного тока в постоянный ток с более низким напряжением. Адаптеры для игровых консолей и ноутбуков, вероятно, являются наиболее яркими примерами.

Линейный блок питания сначала снижает напряжение поступающего электричества через трансформатор. Затем через цепь кремниевых диодов переменный ток выпрямлялся в одну сторону, сглаживался конденсатором и поступал в цепь электронного устройства.

Из-за большого железного сердечника, используемого в этом трансформаторе, обычные адаптеры переменного тока были большими и тяжелыми.

Преобразователи

, в которых используются схемы переключения, значительно изменили это. В преобразователе, использующем схему переключения, напряжение проходит через схему переключения, а не снижается в начале.

Направление переменного тока регулируется схемой переключения, а затем выполняется преобразование напряжения. Однако, как правило, выпрямленное электричество нельзя использовать для преобразования напряжения трансформатором.

Таким образом, полупроводниковый элемент пропускают, чтобы преобразовать его в импульсную волну с постоянным напряжением, протекающим прерывисто. Это создает псевдопеременный ток, который может быть преобразован в напряжение с помощью трансформатора. Поскольку частота в это время высока, от нескольких десятков кГц до нескольких сотен кГц, преимущество заключается в уменьшении размера трансформатора. В результате получается компактный и легкий преобразователь.

Последняя тенденция в области инверторов сосредоточена на силовых устройствах. Силовые устройства представляют собой категорию элементов схемы, изготовленных из полупроводников, и могут обеспечивать питание в качестве полупроводников в инверторах и преобразователях. К силовым устройствам, способным к переключению, относятся силовые транзисторы и тиристоры.

Силовые устройства характеризуются высокой допустимой нагрузкой по току и напряжению, низким тепловыделением и хорошим рассеиванием тепла, но они также страдают от потери мощности, например, часть мощности уходит в виде тепла при подаче питания. Хотя недавние улучшения уменьшили потери, говорят, что физические улучшения маловероятны.

В ответ на это поощряется разработка силовых устройств с использованием новых материалов, которые легче проводят электричество и вызывают меньшие потери мощности, чем кремний, материал, который в настоящее время используется для полупроводников, а также карбид кремния (карбид кремния) и нитрид галлия (галлия). нитрид) привлекает внимание.

Несмотря на то, что по-прежнему существует множество проблем, таких как высокие производственные затраты, область применения силовых инверторов будет продолжать расширяться по мере создания более сложных и изощренных схем.

Связанные технические статьи

• Применение: инвертор (преобразователь мощности)
• Типы и характеристики силовых полупроводников — оценка производительности, оценочные испытания
• Как использовать двунаправленный источник питания
• Основы силовой электроники, поддерживающие обезуглероженное общество
• Электросеть (объединение энергосистем) для обучения с нуля
• Для обеспечения стабильного питания переменного тока

Рекомендуемые продукты

Компания Matsusada Precision производит различные источники питания, используемые при разработке и производстве инверторов. Двунаправленные источники питания идеально подходят для рекуперации мощности инвертора и эффективного использования энергии.

Что такое инверторный генератор? • Ingrams Water & Air

Когда кто-то говорит об использовании генератора для питания своих устройств, он обычно имеет в виду обычный генератор. Как известно большинству из нас, это могут быть тяжелые и громкие пожиратели бензина. Что если мы скажем вам, что есть другой тип генератора, который работает тихо, потребляет меньше топлива и его легко носить с собой? В то время как обычные генераторы, безусловно, имеют свое место, инверторный генератор может быть отличным выбором для многих сред производства электроэнергии. Если вы используете их для небольших персональных электронных устройств, эти генераторы с чистой работой просто необходимы.

Итак, какой тип генератора вам подходит? Давайте подробнее рассмотрим различия между инверторными и обычными генераторами и как выбрать лучший для вашего приложения.

Как работает инверторный генератор?

В обычном генераторе энергия поступает из топливного бака и обычно может использоваться в качестве источника переменного тока. Инверторный генератор преобразует входящий источник постоянного тока — будь то двигатель, работающий на ископаемом топливе, солнечный генератор или автомобильный аккумулятор — в мощность переменного тока с помощью аккумулятора, генератора переменного тока и инвертора. Его механизмы более сложны, но эти генераторы все еще могут работать на ископаемом топливе, таком как бензин и пропан. Разница заключается в типе электроэнергии, которую производят генераторы.

Все начинается с того, что двигатель инверторного генератора вырабатывает переменный ток высокой частоты (AC). Генератор переменного тока превращает переменный ток в постоянный ток (DC), который затем преобразуется обратно в переменный ток через инвертор. Этот процесс, состоящий из трех частей, создает электрический ток с гораздо меньшими гармоническими искажениями. Другими словами, он более стабилен. Гармонические искажения, по сути, являются мерой качества электричества, выходящего из генератора. Генератор с низким уровнем гармонических искажений производит электричество, аналогичное тому, которое поступает от вашего поставщика электроэнергии, — чистое и стабильное.

Обычные генераторы создают много гармонических искажений, что хорошо, когда вы работаете с крупной электроникой, такой как бытовая техника и строительные инструменты. Но если вы питаете небольшие устройства, такие как ноутбуки, камеры и телефоны, сигнал с большим количеством гармонических искажений может повредить чувствительные микропроцессоры внутри. Инверторный генератор гораздо больше подходит для таких типов устройств.

Одним из преимуществ инверторных генераторов является то, что они гораздо лучше контролируют частоту тока, создавая очень стабильную синусоиду. Этот контроль также повышает энергоэффективность системы. Инверторный генератор может регулировать свое напряжение в зависимости от требований нагрузки, поддерживая при этом постоянное число оборотов в минуту (об/мин), обычно 3600 об/мин. Обычный генератор не может этого сделать, поэтому они такие громкие. Инверторные генераторы известны тем, что они очень тихие.

Чем инверторные генераторы отличаются от обычных генераторов?

Хотя оба они выполняют одну и ту же основную задачу — подачу электроэнергии к устройствам — существует много различий между инверторными и обычными генераторами:

• Ток : Одно из наиболее существенных различий между двумя генераторами — это тип электроэнергии, которую они производят. . Обычные генераторы не производят «чистое» электричество, а это означает, что они не лучший выбор для чувствительных устройств, таких как персональная электроника. Инверторный генератор производит электричество с устойчивой синусоидальной волной и низкими гармоническими искажениями, необходимыми для этих устройств. Если вы используете генератор для питания устройств во время отключения электроэнергии или в походе, вам понадобится это чистое электричество.
• Мобильность : Обычные генераторы потребляют гораздо больше топлива, поэтому им требуются баки большего размера и часто требуются колесные и ручные конструкции, чтобы сделать их подвижными. Поскольку они намного более экономичны, инверторные генераторы требуют меньших баков, поэтому они часто более портативны и обычно весят менее 100 фунтов. Большинство из них представляют собой портативные конструкции, которые можно легко носить с собой или даже подключить к автомобильному аккумулятору. Эта портативность также связана с тем, что размер и выходная мощность часто связаны, а инверторные генераторы не обеспечивают столько мощности, сколько обычные генераторы.
• Мощность : Обычные генераторы могут производить гораздо больше энергии с помощью своих больших резервуаров. Инверторы могут предложить аналогичное время работы на резервуарах меньшего размера из-за их энергоэффективности. Эти различия в размерах означают, что обычные генераторы предлагают большую выходную мощность и часто могут достигать мощности до 10 000 Вт. Инверторные генераторы обычно имеют максимальную мощность около 6000-7000 Вт. Для особо мощных приложений обычно лучше всего подходят обычные генераторы.
• Топливо Эффективность : Инверторные генераторы намного более экономичны, что делает их более безопасными для окружающей среды и экономит ваш кошелек.
• Шум : Одним из самых больших недостатков обычного генератора является шум. Двигатель мощностью 65 децибел, работающий рядом с кемпингом, может в мгновение ока испортить безмятежный отдых на природе. Это также может привести к тому, что некоторые разозлятся соседи, если вы используете его для своего дома. Инверторные генераторы работают намного тише благодаря стабильному и стабильному числу оборотов.
• Выбросы : Если вы используете обычный генератор, вам необходимо убедиться, что он соответствует требованиям штата и местным требованиям по выбросам. Обычно для этого требуется генератор, соответствующий требованиям Агентства по охране окружающей среды (EPA). В некоторых штатах требуются дополнительные разрешения, например, от Калифорнийского совета по воздушным ресурсам (CARB). Инверторные генераторы создают меньше выбросов, что облегчает поиск генератора, соответствующего экологическим требованиям. Кроме того, топливная экономичность делает их более экологичными.
• Параллельные соединения : Параллельные соединения означают возможность соединения нескольких инверторных генераторов одного типа для обеспечения удвоенной мощности. Поскольку инверторные генераторы предлагают меньшую выходную мощность, это хороший способ получить больше энергии, если вам это нужно. Обычные генераторы не имеют этой функции.
• Цена : Обычные генераторы существуют уже довольно давно, поэтому у производителей было достаточно времени, чтобы придумать более дешевые методы производства. В сочетании с более простым механизмом эти генераторы обычно дешевле, чем более новые инверторные генераторы. Имея более сложную конструкцию, инверторные генераторы стоят немного дороже, но они также решают многие проблемы, связанные с традиционными генераторами. Стоимость инверторного генератора зависит от того, что вы ищете.
• Прочность : Хотя инверторные генераторы, безусловно, не хлипкие, обычные генераторы доступны с более прочными колесами и прочной конструкцией, что делает их хорошим выбором для тяжелых условий эксплуатации, например, на стройке или во дворе. Эти приложения обычно также требуют большей мощности, поэтому обычный генератор может подойти лучше.

Трудно сказать, что «лучше», потому что генератор, который подходит именно вам, зависит от области применения. Обязательно учитывайте вышеперечисленные характеристики при принятии решения о том, какой вид приобрести.

Подходит ли вам инверторный генератор?

Выбор генератора в основном зависит от устройств, с которыми вы собираетесь его использовать. Инверторные генераторы лучше всего подходят для небольших, чувствительных устройств и периодического использования. Некоторые примеры включают кемпинг, заднюю дверь, резервное копирование во время отключения электроэнергии и другие умеренные автономные приложения. Это связано с превосходной производительностью инвертора с чистым электричеством и устройствами с чувствительными микропроцессорами. Другие качества, которые пригодятся для этих небольших применений, включают портативность инверторного генератора, пониженный уровень шума и уменьшенные выбросы.

Ситуации, в которых вам может не понадобиться инверторный генератор, включают ситуации, когда вам требуется много энергии. Обычные генераторы могут предложить большую выходную мощность, но они крупнее, тяжелее, громче и производят больше выбросов. Если вам нужно много энергии, эти недостатки могут не иметь такого значения, как поддержка ваших устройств. Кроме того, обычные генераторы, как правило, немного дешевле, поэтому, если у вас ограниченный бюджет, они могут быть более подходящими. Это хороший выбор, если вы хотите питать крупные электроприборы, весь дом или транспортное средство для отдыха.

Если вы рассматриваете инверторный генератор, определите, что для вас важнее всего. Если вам нужны все навороты, вам не нужна тонна энергии и вас не беспокоит стоимость, инверторные генераторы — хороший выбор. Если вам нужно больше мощности, вы не будете сильно двигать генератор и не возражаете против небольшого шума или более тяжелого использования топлива, то обычный генератор может быть хорошим вариантом.

Как купить инверторный генератор нужного размера?

Если вы выбрали инверторный генератор, подумайте об устройствах, которые вам нужны для питания. Просмотрите свои настройки и инвентаризируйте каждое устройство, которое вы хотели бы подключить. Если генератор используется для резервного питания дома, хотите ли вы подключить более крупные элементы, такие как дренажный насос, холодильник или обогреватель, или более мелкие элементы, такие как телевизор, телефон, компьютер или свет? Для поездки в багажник или кемпинга может потребоваться мультиварка, динамик или обогреватель. Составьте список всех этих устройств и запишите требования к мощности для каждого из них. Не забудьте получить рабочие и стартовые ватты.

Как только вы соберете эту информацию, просто сложите мощность. Это хорошая идея, чтобы дать себе некоторое пространство для маневра для начальных мощностей и колебаний, чтобы убедиться, что все остается безопасным. Добавьте примерно на 50 % больше, чем вы рассчитали на своих устройствах. В разных ситуациях потребуются генераторы разных размеров, но подведение итогов дает отличный ориентир.

Если вы работаете с небольшим количеством мелких предметов, таких как телефоны, фонари и компьютеры, во время отключения электроэнергии, вы обычно можете обойтись менее чем 1 киловатт (кВт). По мере того, как вы подключаете больше предметов, эта потребность будет расти. Для таких вещей, как небольшой телевизор и обогреватель, потребуется около 2000 Вт. Когда вы переходите к более крупным приборам, вы смотрите на 3000-4000 Вт или выше. Перед покупкой генератора обязательно выполните указанные выше расчеты. Если вы сомневаетесь, увеличьте размер. Лучше иметь больше силы в руках, чем проиграть.

Как безопасно эксплуатировать инверторный генератор?

Независимо от типа генератора, с которым вы работаете, безопасность важна. Оба типа генераторов могут производить вредные выхлопы с угарным газом (CO), поэтому вам нужно позаботиться о том, чтобы они не находились рядом с людьми или домашними животными. Каждый раз, когда вы работаете с электричеством, вам также следует опасаться поражения электрическим током. Вот несколько советов по безопасности при эксплуатации инверторного генератора, аналогичного работе обычного генератора:

• Всегда запускайте генератор вне помещений. : Вентиляция является ключом к рассеиванию паров генератора вдали от населенных пунктов. Хотя инверторные генераторы производят меньше выбросов, вентиляция по-прежнему невероятно важна. Чем дальше вы сможете запустить его, тем лучше — Consumer Reports рекомендует расстояние в 20 футов. Старайтесь держать генератор подальше от окон, чтобы выбросы не могли попасть в здание, и направляйте выхлоп в сторону от людей или домашних животных.
• Используйте правильные удлинители : Генераторы работают с большим количеством электроэнергии, поэтому убедитесь, что ваши удлинители подходят для этой задачи. Они должны быть рассчитаны на соответствующую нагрузку, иметь достаточную длину и толщину и заземленную или трехконтактную вилку. Если вы подключаете устройство мощностью 2000 Вт, вам понадобится шнур мощностью более 2000 Вт. Имейте в виду, что шнуры часто измеряются в амперах. Если это так, вам также нужно будет взять напряжение провода и быстро преобразовать его — вот удобный калькулятор, чтобы сделать это проще.
• Никогда не подавать обратно : Подача обратного тока происходит при подключении генератора к электрической розетке с помощью модифицированного удлинительного шнура с двумя штыревыми или штыревыми концами. Это серьезный риск, поскольку через розетку подается питание на всю цепь, что создает опасность возгорания и поражения электрическим током работников коммунальных служб. Если питание отключено, они работают в предположении, что нет дополнительного источника питания, влияющего на цепи. Если вы хотите подключить свои розетки или проводные устройства, вам понадобится ручной переключатель, установленный лицензированным электриком.
• Перед добавлением топлива убедитесь, что инверторный генератор выключен. : Горячий двигатель и бензин никогда не будут хорошей комбинацией. Сведите риск возгорания к минимуму, выключив двигатель и охладив его перед заправкой топливом.
• Рассмотрим модель с автоматическим выключателем угарного газа : если угарный газ начинает накапливаться, эти генераторы могут предупредить вас и немедленно выключить двигатель, предотвращая дальнейшие повреждения и проблемы с безопасностью.
• Внимательно прочитайте руководство : Внимательно прочтите руководство, чтобы ознакомиться со всеми тонкостями вашего оборудования.

Купить инверторные генераторы от IWAE

В Ingram’s Water & Air у нас есть ряд инверторных генераторов известных брендов, которым вы можете доверять, по доступным ценам. Мы знаем, что выбор генератора не всегда прост, поэтому наша опытная команда будет рада помочь вам найти правильный выбор.

Благодаря конкурентоспособным ценам, большому количеству технической информации и внимательной команде IWAE является вашим надежным поставщиком инверторных генераторов. Мы также предлагаем бесплатную грузовую доставку с подъемными воротами для большинства наших продуктов, а также пожизненную техническую поддержку по всем вопросам. Просмотрите наши инверторные генераторы сегодня и узнайте больше о каждой модели!

Руководство по покупке силового инвертора | Tripp Lite

Что такое инвертор?

Инвертор мощности — это устройство, которое преобразует низковольтную энергию постоянного тока (постоянного тока) от батареи в стандартную бытовую мощность переменного тока (переменного тока). Инвертор позволяет вам управлять электроникой, бытовой техникой, инструментами и другим электрическим оборудованием, используя энергию, вырабатываемую аккумулятором автомобиля, грузовика или лодки, или возобновляемыми источниками энергии, такими как солнечные панели или ветряные турбины. Инвертор дает вам энергию, когда вы находитесь «вне сети», поэтому у вас есть портативное питание, когда и где бы оно вам ни понадобилось.

В чем разница между инвертором и инвертором/зарядным устройством?

Инвертор просто преобразует мощность постоянного тока (батареи) в мощность переменного тока, а затем передает ее подключенному оборудованию. Инвертор/зарядное устройство делает то же самое, за исключением того, что это инвертор с подключенными батареями. Он остается подключенным к источнику питания переменного тока для непрерывной зарядки подключенных аккумуляторов, когда доступно питание от сети переменного тока, также известное как береговое питание.

Инвертор/зарядное устройство — это тихая альтернатива газовым генераторам, не требующая дыма, топлива или шума. Во время длительных отключений вам может потребоваться время от времени запускать генератор для подзарядки батарей, но инвертор/зарядное устройство позволяет вам запускать генератор реже, экономя топливо.

Для чего используется инвертор?

Проще говоря, инвертор выдает энергию переменного тока, когда нет доступной розетки или подключение к ней нецелесообразно. Это может быть автомобиль, грузовик, дом на колесах или лодка, строительная площадка, машина скорой помощи или машина скорой помощи, кемпинг или передвижная медицинская тележка в больнице. Инверторы или инверторы/зарядные устройства могут обеспечить питание для вашего дома во время отключения, чтобы поддерживать работу холодильников, морозильников и дренажных насосов. Инверторы также играют важную роль в системах возобновляемой энергии.

Преобразование постоянного тока в переменный: как работают инверторы

Постоянный ток или мощность постоянного тока, поступающая от батареи, течет в одном направлении от отрицательной клеммы батареи, через замкнутую цепь и обратно к положительной клемме батареи. Однако типичные 12-вольтовые или 24-вольтовые батареи обеспечивают только относительно низковольтную мощность. В зависимости от вашего местоположения приборы должны работать от сети переменного тока с напряжением 120 или 230 вольт.

Преобразователи мощности 120 В

Силовые инверторы 230 В

Инвертор устраняет это несоответствие, увеличивая напряжение и используя транзисторы или полупроводники для быстрого изменения полярности входа постоянного тока туда и обратно, направляя его в одном направлении по цепи, затем очень быстро меняя его и отправляя в другом направлении. В большинстве случаев он делает это 60 раз в секунду (60 Гц).

Типы инверторов мощности

Инверторы мощности для дома

Если вам требуется аварийное резервное электроснабжение дома из-за того, что в вашем доме происходит отключение электричества во время гроз, ураганов или суровых зимних погодных условий, инвертор/зарядное устройство поможет поддерживать работу основных приборов.

Чаще всего аварийный домашний источник питания работает от стандартного автомобильного аккумулятора, превращая ваш автомобиль в генератор. Автомобиль должен работать, пока инвертор используется, чтобы предотвратить разрядку аккумулятора. Инвертор все еще можно использовать, если автомобиль выключен, но это не рекомендуется в течение длительного времени. Если вы используете инвертор без непрерывно работающего двигателя, заводите автомобиль каждый час и дайте ему поработать в течение 10 минут, чтобы зарядить аккумулятор.

Для создания резервной системы без автомобиля можно подключить два автомобильных аккумулятора 12 В к одному инвертору. Этого будет достаточно для работы среднего домашнего холодильника на срок до двух дней, в зависимости от размера батарей, размера холодильника и степени его заполнения. Разумно иметь под рукой запасную батарею или две на случай, если сбой питания превысит время работы от батареи.

Ищите инвертор или инвертор/зарядное устройство с мощностью, превышающей мощность электроприборов, необходимых для работы. См. Таблицу 2 : Стандартная мощность обычных бытовых приборов ниже. Готовы купить инвертор/зарядное устройство прямо сейчас? См. наши рекомендуемые инверторы/зарядные устройства для аварийного домашнего резервного питания.

Инверторы питания для автомобилей, внедорожников и фургонов

Прикуриватель на 12 В в автомобиле или грузовике можно использовать с небольшим портативным инвертором для зарядки телефонов, планшетов, ноутбуков, DVD-плееров, легких инструментов и других устройств. Портативные инверторы — отличный выбор для семейных поездок. Эти мобильные инверторы оснащены одной или двумя розетками переменного тока, а некоторые модели также имеют два USB-порта для зарядки. Ассортимент компактных портативных инверторов Tripp Lite включает модели мощностью до 400 Вт.

Преобразователи мощности для жилых автофургонов, грузовиков и лодок

Не отказывайтесь от (электрических) домашних удобств, когда вы отправляетесь в поход, катаетесь на лодке или доставляете товары по дороге. Для грузовиков, лодок и транспортных средств для отдыха стационарный инвертор/зарядное устройство, подключенный напрямую к аккумуляторной батарее, позволяет запускать компьютеры, планшеты, телевизоры, кофеварки, блендеры и другие подключаемые устройства.

При наличии источника переменного тока, такого как генератор или береговое электроснабжение, инвертор/зарядное устройство передает питание на ваше оборудование и одновременно заряжает подключенные батареи. При отключении от источника питания инвертор/зарядное устройство автоматически переключается на питание от батареи, и ваша электроника и бытовая техника продолжают работать без перебоев. Ознакомьтесь с нашим ассортиментом инверторов/зарядных устройств, предназначенных для жилых автофургонов и морских судов.

Мобильные инверторы питания для рабочих площадок и промышленного применения

Инверторы/зарядные устройства, предназначенные для автономных рабочих площадок и рабочих грузовиков с ограниченным доступом к береговому источнику питания, используют батареи отдельно от основного аккумулятора транспортного средства или полностью вне транспортного средства. Многие электроинструменты, приборы и электроника, используемые в промышленности, требуют кратковременных всплесков мощности, превышающих их непрерывную номинальную мощность, либо при запуске, либо во время использования, либо в обоих случаях. Мощные инверторы/зарядные устройства временно обеспечивают дополнительную выходную мощность, чтобы справиться с этими пиковыми нагрузками без отключения. См. инверторы/зарядные устройства PowerVerter APS компании Tripp Lite.

Преобразователи мощности для больничных тележек

Инвертор медицинского класса может быть использован для модернизации передвижной медицинской тележки для использования в медицинских учреждениях. Мобильность дает врачу, медсестре или техническому специалисту возможность доставлять пациенту лечебное, контрольное или диагностическое оборудование. Инверторы для мобильных медицинских тележек должны иметь розетки больничного класса и соответствовать стандарту UL 60601-1. См. подборку Tripp Lite инверторов медицинского назначения для питания больничных тележек.

Преобразователи мощности для машин скорой помощи/автомобилей скорой помощи

Специальные медицинские инверторы обеспечивают безопасное и надежное мобильное питание для критически важного бортового оборудования скорой помощи/скорой помощи. Инверторы, используемые в медицинских транспортных средствах, должны соответствовать требованиям UL 458. Tripp Lite предлагает инвертор со встроенной системой зарядки, предназначенный для установки в машинах скорой помощи/скорой помощи. См. инвертор Tripp Lite для автомобилей скорой помощи/скорой помощи.

Инверторы мощности для чувствительной электроники

Многие устройства, такие как электроинструменты с регулируемой скоростью, банкоматы, компьютеры с источниками питания с активной коррекцией коэффициента мощности, лазерные принтеры, сетевое оборудование и аудио/видео компоненты, требуют чистой синусоидальной энергии. Стабильная, управляемая микропроцессором синусоидальная мощность позволяет вашему оборудованию работать с меньшим нагревом, служить дольше и работать без сбоев или снижения производительности, вызванных нестандартным питанием. Tripp Lite оснащен несколькими инверторами, которые обеспечивают чистую синусоиду на выходе.

Как купить инвертор мощности

Инверторы мощности бывают различной мощности, измеряемой в ваттах. Вот 12 ключевых факторов, которые следует учитывать при покупке инвертора:

1. Инвертор или инвертор/зарядное устройство — И инверторы, и инверторы/зарядные устройства обеспечивают ток от аккумуляторной батареи, но только инверторы/зарядные устройства подключаются к источникам переменного тока, пропускают переменный ток через к оборудованию, заряжать аккумуляторы и автоматически переключаться на питание от аккумуляторов, когда сеть переменного тока недоступна. Инверторы, которые не являются инверторами/зарядными устройствами, полагаются на работающие транспортные средства для перезарядки аккумуляторов и не подключаются напрямую к источникам переменного тока.
2. Напряжение In – Чаще всего для питания инверторов используются аккумуляторы на 12 В. Это тип аккумулятора в вашем автомобиле. Также доступны сверхмощные инверторы/зарядные устройства, в которых используются батареи 24 В, 36 В или 48 В для приложений, требующих более высокой мощности. Убедитесь, что выбранные вами батареи соответствуют входному напряжению инвертора.
3. Выходное напряжение . В Северной Америке электроэнергия, поступающая в ваш дом, представляет собой напряжение переменного тока 120 вольт. Если вы находитесь в Северной Америке, убедитесь, что выход вашего инвертора совместим с сетью 120 В для питания вашей электроники, электроинструментов или небольших бытовых приборов.
4. Номинальная непрерывная выходная мощность — Определите общую мощность, необходимую для всех подключенных устройств. Номинальная непрерывная выходная мощность инвертора или инвертора/зарядного устройства должна быть больше, чем мощность всего оборудования, которое будет питаться одновременно. Вы можете оценить требуемую мощность, используя Таблицу 2: Типичная мощность обычных бытовых приборов .
5. Входное соединение – Небольшие портативные инверторы подключаются непосредственно к 12-вольтовой розетке автомобиля (прикуривателю). Инверторы для тяжелых условий эксплуатации имеют входные клеммы постоянного тока, которые подключаются непосредственно к батареям с помощью кабелей, предоставляемых пользователем. Инверторы/зарядные устройства подключаются как к батареям, так и к источнику питания переменного тока, чтобы батареи могли перезаряжаться, когда доступно береговое питание.
6. Пиковая и непрерывная мощность — Многим инструментам, приборам и насосам требуются кратковременные скачки мощности при запуске, во время использования или в обоих случаях. Это означает, что требуется временная мощность, превышающая постоянную номинальную мощность инвертора. Ищите инвертор или инвертор/зарядное устройство, которые могут справиться с такими пиковыми потребностями в мощности, обеспечивая до 200% номинальной мощности в непрерывном режиме.
7. Розетки — Подумайте, сколько розеток вам понадобится и нужна ли вам специальная защита от розеток GFCI для влажной или влажной среды. Многие сверхмощные инверторы/зарядные устройства могут быть жестко подключены к вашему основному электрическому щиту, чтобы подавать ток непосредственно к розеткам переменного тока вашего дома. В целях безопасности используйте для установки профессионального электрика.
8. Время работы (количество времени, в течение которого инвертор будет подавать питание на ваше оборудование) — если вы используете инвертор, подключенный к аккумулятору работающего автомобиля, у вас будет питание, пока автомобиль работает. Если ваш инвертор или инвертор/зарядное устройство работает от аккумулятора без другого источника питания, время работы зависит от количества доступного заряда аккумулятора и нагрузки, которую он поддерживает. Вы можете увеличить время работы, подключив больше батарей. Количество аккумуляторов, которые можно подключить, не ограничено.
9. Охлаждающие вентиляторы – Многоскоростные охлаждающие вентиляторы предотвращают накопление тепла и продлевают срок службы инвертора.
10. 3-этапная зарядка — инверторы/зарядные устройства Tripp Lite используют усовершенствованное 3-этапное зарядное устройство, которое заряжает батареи быстрее, защищая их от перезарядки, чрезмерной разрядки и случайного разряда.
11. Сбрасываемые автоматические выключатели — Защитите свой инвертор/зарядное устройство от повреждений в результате перегрузок или отказа зарядного устройства.
12. Особые функции — При покупке инвертора или инвертора/зарядного устройства подумайте, нужны ли вам какие-либо из этих специальных функций для безопасного и эффективного питания вашего оборудования:
    • USB-порты — легко заряжайте телефоны, планшеты, носимые фитнес-трекеры и другие мобильные устройства.
    • Выходной сигнал с чистой синусоидой — для электроинструментов с регулируемой скоростью и чувствительной электроники, такой как компьютеры, сетевые устройства и аудио/видео оборудование.
    Розетки
    • GFCI — соответствуют требованиям OSHA для использования во влажной среде, в том числе вблизи раковин.
    • Розетки больничного класса – сертифицированы UL для использования в медицинских учреждениях.
    • Возможность дистанционного управления — некоторые инверторы/зарядные устройства имеют коммуникационный порт RJ45, который позволяет подключать дополнительный модуль дистанционного управления.
    Светодиоды состояния
    • — показывают уровень заряда батареи и предупреждения о низком заряде батареи, уровни нагрузки, предупреждения о перегрузке, системные сбои и режимы работы.
    DIP-переключатели конфигурации
    • — настраивайте автоматическое переключение высокого и низкого напряжения в соответствии с вашим приложением.
    • Высокая начальная мощность — поддерживает пиковые нагрузки устройств с высокими требованиями к начальной мощности, таких как двигатели, компрессоры и насосы.

Häufig gestellte Fragen

В чем разница между инвертором и источником бесперебойного питания (ИБП)?

Инверторы и системы ИБП обеспечивают питание от батарей при отсутствии питания переменного тока. ИБП обычно включает в себя аккумулятор и зарядное устройство в одном автономном блоке. Аккумуляторы для инвертора обычно поставляются пользователем.

Система ИБП также может поддерживать связь с оборудованием, на которое она подает питание, информируя оборудование о том, что оно работает в режиме ожидания, выдавая ему предупреждения об отключении или связываясь с человеком в контуре. Инверторы обычно не имеют такой возможности.

В зависимости от инвертора он будет реагировать на отключение питания через 4,2–16,7 миллисекунд. ИБП реагирует за долю этого времени, что делает ИБП лучшим выбором для приложений, которые должны оставаться под напряжением, таких как компьютерное сетевое оборудование.

В чем разница между инвертором и генератором?

Генератор работает на бензине, дизельном топливе или пропане для производства электроэнергии. Инвертор преобразует энергию постоянного тока, хранящуюся в батареях, в мощность переменного тока, необходимую для работы инструментов, электроники, бытовой техники и других устройств.

Генератор может быть лучшим выбором, когда требуется большое количество энергии в течение длительных периодов времени. Тем не менее, инвертор/зарядное устройство является более чистым и экологичным выбором. Он тихий и не выделяет дыма, что делает его предпочтительным для жилых районов или для использования в помещении.

Инвертор/зарядное устройство может работать вместе с питанием от генератора, когда генератор работает, что позволяет отключать генератор на время для экономии топлива, не выключая оборудование.

Что такое инвертор/зарядное устройство?

Инвертор/зарядное устройство преобразует мощность постоянного тока (аккумулятора) в мощность переменного тока, а затем передает ее подключенному оборудованию. Когда он подключен к источнику питания переменного тока, он непрерывно заряжает подключенные аккумуляторы. При отключении электроэнергии инвертор/зарядное устройство автоматически переключается на питание от батареи, чтобы обеспечить питание подключенного оборудования. Батареи будут перезаряжены, когда снова станет доступен источник питания переменного тока.

Как использовать инвертор для домашнего аварийного питания?

Чаще всего аварийное домашнее электроснабжение работает от стандартного автомобильного аккумулятора, превращая ваш автомобиль в генератор. Автомобиль должен работать, пока инвертор используется, чтобы предотвратить разрядку аккумулятора. Инвертор все еще можно использовать, если автомобиль выключен, но это не рекомендуется в течение длительного времени. Если вы используете инвертор при выключенном двигателе, запускайте автомобиль каждый час и дайте ему поработать около 10 минут, чтобы зарядить аккумулятор.

Для создания резервной системы без автомобиля можно подключить два автомобильных аккумулятора 12 В к одному инвертору. Это обеспечит достаточную мощность для работы среднего домашнего холодильника до двух дней, в зависимости от размера батарей и размера вашего холодильника. Разумно иметь под рукой запасную батарею или две на случай, если продолжительность сбоя питания превысит время работы от батареи.

Ищите инвертор с мощностью больше, чем электроприборы, необходимые для работы. См. Таблица 2: Стандартная мощность обычных бытовых приборов ниже. Готовы купить? См. наши рекомендуемые инверторы/зарядные устройства для аварийного домашнего резервного питания.

Могу ли я запитать свой дом, используя свой автомобиль и инвертор?

Абсолютно! Во-первых, узнайте общую мощность приборов, которые вам нужны для работы, используя приведенные ниже рекомендации. Это поможет вам купить правильный инвертор для вашей домашней аварийной системы резервного копирования.

Инвертор не является водонепроницаемым, поэтому держите его подальше от дождя, пыли и прямых солнечных лучей. Хотя вы можете подключить инвертор к аккумулятору автомобиля с помощью соединительных кабелей и зажимов типа «крокодил», предпочтительным методом является использование кольцевой клеммы, которая надежно закрепляется на опоре инвертора. Затем подключите удлинитель на расстоянии не более 200 футов от инвертора к устройствам, которые вы хотите запустить. За пределами этого расстояния вы, вероятно, испытаете потерю сигнала.

Чтобы аккумулятор оставался заряженным, вы должны запускать машину примерно на 10 минут каждый час. Инвертор будет работать, когда автомобиль выключен, пока вы не разрядите аккумулятор.

Обеспечивает ли инвертор защиту от перенапряжения?

Да. Поскольку инвертор преобразует мощность постоянного тока в мощность переменного тока, выходной сигнал переменного тока обрабатывается до того, как он достигнет вашего оборудования. Инвертор обеспечивает стабильное выходное напряжение и частоту для защиты вашего оборудования от скачков напряжения и сетевых шумов, позволяя вашему оборудованию работать на пике своих возможностей.

Может ли инвертор питать холодильник или морозильник?

Да, но следует помнить об одном важном моменте. Когда холодильник или морозильник включается, он потребляет высокий пусковой импульс мощности, в несколько раз превышающий мощность, которая требуется при непрерывной работе. Убедитесь, что ваш инвертор может справиться с пиковым выбросом. Как правило, убедитесь, что ваш инвертор может выдерживать пиковые нагрузки 500–750 Вт для холодильника и 500–1000 Вт для морозильного ларя.

Какой тип батареи следует использовать с инвертором?

Чаще всего для питания инверторов используются аккумуляторы на 12 В, подобные тем, что установлены в вашем автомобиле. Доступны инверторы/зарядные устройства для тяжелых условий эксплуатации, в которых используются батареи на 24 В, 36 В или 48 В для приложений, требующих более высокой мощности. Убедитесь, что выбранные вами батареи соответствуют входному напряжению вашего инвертора.

Аккумуляторы глубокого разряда выглядят как обычные автомобильные аккумуляторы, но могут обеспечивать постоянную мощность в течение более длительного периода времени и надежно работать до разрядки до 80%. Они идеально подходят для инверторных применений, особенно в жилых автофургонах, лодках и автономных возобновляемых источниках энергии из-за их способности почти полностью разряжаться до того, как их нужно будет перезарядить.

Помимо батареек вам понадобятся предохранитель и держатель предохранителя. Одним из самых простых типов предохранителей является предохранитель «ANL», который можно вставить в положительный провод, идущий от аккумуляторной батареи.

Какой тип кабеля следует использовать для подключения батарей?

Большинство инверторов продаются без кабелей, поэтому пользователь может выбрать кабель, наиболее подходящий для его применения. В общем, расстояние между батареей и инвертором должно быть как можно короче, в идеале не более 10 футов. Кабели, используемые для подключения инверторов, должны быть типа SGX, который обычно используется для подключения аккумулятора к электронной системе автомобиля и его заземления.

Приведенная ниже таблица рекомендуемых размеров проводов является общим практическим правилом. Фактический размер провода, который вам нужен, будет варьироваться в зависимости от напряжения вашей батареи, общей силы тока, потребляемой вашим оборудованием, и длины кабеля. Наш лучший совет — придерживаться того, что указано в руководстве пользователя вашего инвертора.

Таблица 1: рекомендуемые калибры проволоки

Действительно ли важен инвертор с чистой синусоидой?

В зависимости от того, какое оборудование вы используете, ответ может быть утвердительным. Инвертор с чистой синусоидой формирует плавный синусоидальный сигнал на выходе переменного тока с очень низким уровнем гармонических искажений. Чувствительная электроника, инструменты с регулируемой скоростью, медицинское оборудование, такое как кислородные концентраторы, телевизоры и аудио- и видеокомпоненты, люминесцентные лампы с электронными балластами и любые приборы с микропроцессорным управлением не будут хорошо работать при измененной мощности синусоидального сигнала.

Инвертор мощности какого размера мне нужен?

Чтобы выбрать инвертор нужного размера для вашего приложения, вам необходимо суммировать мощность всех приборов, инструментов или электроники, которые будут работать от инвертора одновременно. У многих бытовых приборов и электроинструментов номинальная мощность указана на этикетке на самом изделии или в руководстве по эксплуатации изделия. Если ваши устройства показывают только ампер, мощность можно получить, используя эту простую формулу:

Вольт x Ампер = Ватт

Пример: Вы хотите запустить небольшой мини-холодильник. Вы знаете из этикетки продукта, что он использует 0,7 ампер. В США напряжение 120 В. Следовательно:
120 x 0,7 А = 84 Вт

Теперь учтите, как долго вы хотите, чтобы устройство работало. Это его время выполнения. Предполагая, что вы используете батареи на 12 В, разделите общую мощность на 12.

В примере с нашим мини-холодильником:
84 ÷ 12 = 7 ампер постоянного тока

Это количество ампер-часов постоянного тока, необходимое для работы холодильника в течение 1 часа, если бы он работал непрерывно. Вам нужно будет понаблюдать за работой холодильника в течение определенного периода времени, чтобы определить, как долго он активно работает, поэтому понаблюдайте за ним в течение 15 минут и запишите продолжительность его работы.

Допустим, вы хотите, чтобы холодильник работал в течение 12 часов, прежде чем потребуется перезарядка батарей. Ваше наблюдение показывает, что холодильник работает в течение 5 минут в течение 15-минутного периода наблюдения. Используйте эту формулу:

Необходимое активное время работы = Минуты работы ÷ Минуты наблюдения x Общее требуемое время работы
12 часов = 5 минут ÷ 15 минут x 4 часа

Затем умножьте требуемый ток постоянного тока на предполагаемое количество часов, в течение которых холодильник может работать без зарядки аккумуляторов.

7 ампер постоянного тока x 4 часа = 28 ампер-часов. оценка с коэффициентом 1,2.

28 ампер-часов x 1,2 = 33,6 ампер-часов
Это минимальное количество ампер-часов, которое должны обеспечивать ваши аккумуляторы.

Какую мощность потребляют обычные бытовые приборы и инструменты?

Эта таблица общих приборов, электроники и инструментов поможет вам оценить ваши потребности. Обязательно ознакомьтесь с фактическими требованиями к мощности на этикетке продукта и помните, что многие инструменты и устройства имеют значительно более высокие требования к пиковым перенапряжениям при запуске/цикле.

Таблица 2: Типовая мощность обычных бытовых приборов

Установка инвертора и инвертора/зарядного устройства: Советы по безопасности

Внутри инвертора/зарядного устройства существует потенциально опасное для жизни напряжение, когда подключен источник питания от батареи и/или вход переменного тока. Прежде всего, внимательно следуйте всем инструкциям по технике безопасности, приведенным в руководстве пользователя или руководстве по установке, прилагаемом к вашему инвертору/зарядному устройству и батареям. Установка инвертора предполагает работу с током под напряжением, поэтому вы должны иметь хотя бы базовые знания об электричестве и проводке. Если сомневаетесь, наймите опытного электрика. Вот общие рекомендации, о которых следует помнить:

• Инверторы мощностью 400 Вт и выше должны иметь жесткую проводку и соответствующие предохранители.
• Инвертор выделяет тепло. Убедитесь, что ваша установка обеспечивает надлежащую вентиляцию и рассеивание тепла, оставляя зазор не менее двух дюймов со всех сторон и сверху.
• Аккумуляторы могут выделять потенциально взрывоопасный газообразный водород, который может скапливаться рядом с аккумуляторами, если они плохо вентилируются. Аккумуляторный отсек должен иметь некоторую вентиляцию для наружного воздуха.
• Не размещайте инвертор рядом с источником тепла, рядом с чем-либо легковоспламеняющимся или под местом, где используются или перекачиваются жидкости. Убедитесь, что место не подвергается воздействию дождя, влаги и пыли и не подвергается воздействию прямых солнечных лучей.
• При установке инвертора в доме на колесах подключите его к аккумулятору, используемому для питания салона дома на колесах, а не к аккумулятору, питающему двигатель.
• Используйте провод соответствующего сечения. См. Таблицу 1 : Рекомендуемые сечения проводов .
• Заземлите инвертор с помощью основного вывода заземления. Обычно это можно сделать, установив заземляющий разъем инвертора на стержень болта в раме автомобиля. Используйте провод того же калибра для кабеля заземления, что и для кабеля питания.

Продукты, упомянутые в этой статье

Mobil

Kompakt

Hochleistung

Wechserichter/Ladegeräte

.0005 Reine Sinuswelle

Stromversorgung für Krankenhauswagen

Дополнительная литература

• Как выбрать и установить систему резервного питания инвертора/зарядного аккумулятора для дренажного насоса

Зачем покупать у Tripp Lite от Eaton?

Мы знаем, что у вас есть из чего выбирать.
