BOSCH Контактная группа реле 3 334 485 008
BOSCH Контактная группа реле 3 334 485 008Премиум
- Показатели
- OEM номера
- Cопутствующие товары
| Длина [мм] | 36 |
|---|---|
| Ширина [мм] | 30 |
| Высота [мм] | 24 |
| HERTH+BUSS ELPARTS | 50290266 |
|---|---|
WEHRLE J. | 10 700 005 |
| WEHRLE J. | 10 485 008 |
| HELLA | 8JA 003 526-001 |
| HELLA | 8JA 003 526-002 |
| SWF | |
| LUCAS ELECTRICAL | CYB580 |
| MAHLE FILTER | MRC 2 |
| HATZ | 50276000 |
| NAGARES | ZB1 |
| HERTH+BUSS ELPARTS | 50290307 |
| AEBI | |
| AUWARTER | 11027107 |
| FRUEHAUF | L-SX0297-001 |
| KASSBOHRER | 7-375-124-002 |
| MACK | 4381 87123U |
| SCANIA | 383 055 |
| SCANIA | |
| FAUN | 1731 215 |
| HEULIEZ | 5001845161 |
| NEOPLAN | 1102 572 7 |
| NEOPLAN | 1102 710 7 |
| SISU | 186-911-5410 |
| CASE IH | |
| CASE IH | 1190339 |
| O & K | 1190339 |
| CLAAS | 021 181 50 |
| CLAAS | 551 |
| DEUTZ-FAHR | 117 5862ES8239-70 |
| DEUTZ-FAHR | 626 3052 |
| JOHN DEERE | 01 43 75 |
| JOHN DEERE | 57 M7 182 |
| JOHN DEERE | AL 55 738 |
| DEMAG | 22044312 |
| DEMAG | 97392273 |
| GOLDHOFER | 153328 |
| NOOTEBOOM | 3323167 |
| SPIERINGS | 415201 |
| STILL | 1020810 |
| STILL | 8014375 |
| STILL | 924757 |
| HAKO | 19-72930-0 |
| AHLMANN | |
| LINDE | 001 975 18 00 |
| LINDE | 791 250 11 05 |
| YANMAR | 5050093090 |
| PACTON | 180749 |
| VOGELE | 2030424 |
| PAUS | 501529 |
| PAUS | AR1-0990 |
| KRONE | 0303463/0 |
| LANGENDORF | 1134913 |
| SCHMITZ CARGOBULL | 2407 |
| TEREX | 22044312 |
| TEREX | |
| TEREX | 5050093090 |
| JUNGHEINRICH | 50308982 |
| WEIDEMANN | 1000082001 |
| AMAZONE | NM039 |
| HYDREMA | 586046 |
| MAFI | 000,579,2055 |
| SOMMER | 2801511001 |
| VDL | 30061007 |
| AEBI | 20-0245235-7 |
| HEULIEZ | 0190333700 |
| LEYLAND-DAF | YBC340 |
| CASE IH | 194977A1 |
| 5154298 | |
| CATERPILLAR | 084-4169 |
| CATERPILLAR | 119-0339 |
| CATERPILLAR | 465-3111 |
| YANMAR | 5050336119 |
| TEREX | 5050336119 |
| 97392273 | |
| MANITOU | 405074 |
| VDL | 20190102 |
| VDL | 40515913 |
| VDL | 40540020 |
| VDL | 41226138 |
| AGRIFAC | 7764826 |
| ROSENBAUER | FE0238 |
| KHD | 04194475 |
| KHD | 419 4475 |
| AEBI | 0002452357 |
| AEBI | 0183450019 |
| AUWARTER | 0150554800 |
| AUWARTER | 0150802301 |
| KASSBOHRER | 7 375 112 001 |
| KHD | 01164650 |
| KHD | 116 4650 |
| SCANIA | 01912023 |
| SCANIA | 01923442 |
| SCANIA | 02197756 |
| SCANIA | 233201 |
| UNIC-SIMCA | 001 164 650 |
| VAN HOOL | 0660752024 |
| VAN HOOL | 0660752029 |
| FAUN | 1793 275 |
| NEOPLAN | 0150554800 |
| NEOPLAN | 0150802301 |
| BOMAG | 057 268 42 |
| CASE IH | 137416 |
| CASE IH | 804 395 88 |
| CASE IH | 877 460 18 |
| CASE IH | P 0040710 A |
| O & K | 524 343 |
| POCLAIN | A 0040710 |
| SAME | 1175862 |
| STEINBOCK | 024649 |
| LIEBHERR | 0104400031 |
| LIEBHERR | 06200907 |
| LIEBHERR | 06202284 |
| LIEBHERR | 0630191801 |
| LIEBHERR | 630 12 29 |
| LIEBHERR | 630 122 908 |
| LIEBHERR | 630 122 990 |
| DEUTZ-FAHR | 0001175862 |
| FENDT | 1 869 112 100 |
| FENDT | V SA1 793 |
| FENDT | X 830 250 100 000 |
| FENDT | X830230710 |
| JOHN DEERE | AZ 26 995 |
| GOLDHOFER | 0141200301 |
| STILL | 14375 |
| STILL | 521583 |
| CATERPILLAR | 7T 6365 |
| HYSTER | 0505972552 |
| KAELBLE | 037 00474 00 |
| KAELBLE | 860 08101 26 |
| TEREX | 0080002968 |
| MTU | 006 545 14 28 |
| VDL | 0753121700 |
| METAL LEVE | MRC 2 |
| ROSENBAUER | 21915 |
Маркет — Ningbo Forward | Бренды
P-K-12V, Реле поляризованное 2 обмотки с защелкой на 12В
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
Цена по запросу
Есть в наличии
Размещено: Вчера
NT90TP-N-C-E-AC220V-S-B, Сигнальное реле 40А одна контактная группа-два направления катушка 220VAC
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
Цена по запросу
Есть в наличии
Размещено: Вчера
NT90-N-C-S-DC12V-C-B-0.
6, Сигнальное реле 40А одна контактная группа на переключение катушка 12В 0.6Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
Цена по запросу
Есть в наличии
Размещено: Вчера
NG6D-A-DC24V(0.2W) PBF, Реле сигнальное
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
Цена по запросу
Есть в наличии
Размещено: Вчера
NT90T-N-C-E-AC220-S-B, Сигнальное реле 40А одна контактная группа-два направления катушка 220VAC 130°С
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
205,62 ₽ за шт.
Есть в наличии
Обновлено: Вчера
NT76-C-S-DC12V-0.45W, Сигнальное реле 16А одна контактная группа-два направления катушка 12В 0.45Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
Цена по запросу
Есть в наличии
Размещено: Вчера
4117-U-O-20-12VDC-1.
0 (ОТКРЫТЫЙ), Сверхминиатюрное открытого типа мощное силовое реле одна контактная группа-два направления с нейтральной регулировкой 20А катушка 12В 1Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
67,03 ₽ за шт.
Есть в наличии
Обновлено: Вчера
4117-U-Z-10-12VDC-1.0, Сверхминиатюрное мощное силовое реле одна контактная группа-два направления с нейтральной регулировкой 10А катушка 12В 1Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
57,27 ₽ за шт.
Есть в наличии
Обновлено: Вчера
4117-U-O-20-24VDC-1.0 (ОТКРЫТЫЙ), Сверхминиатюрное открытого типа мощное силовое реле одна контактная группа-два направления с нейтральной регулировкой 20А катушка 24В 1Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
66,97 ₽ за шт.
Есть в наличии
Обновлено: Вчера
4100-C-H-S-DC24V-A (0.
2W), Миниатюрное реле одна контактная группа-два направления 1А катушка 24В 0.2Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
46,55 ₽ за шт.
Есть в наличии
Обновлено: Вчера
NT78-A-S-10-DC6V-0.6, Сигнальное реле 10А одна контактная группа на замыкание катушка 6В 0.6Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
49,60 ₽ за шт.
Есть в наличии
Обновлено: Вчера
NT90T-N-A-S-DC24V-S-B-0.9, Сигнальное реле 40А одна контактная группа на замыкание катушка 24В 0.9Вт герметичное
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
114,28 ₽ за шт.
Есть в наличии
Обновлено: Вчера
M4S-5HW, Миниатюрное сигнальное реле 3А две контактных группы-два направления катушка 5В
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
61,76 ₽ за шт.
Есть в наличии
Обновлено: Вчера
NT78-C-S-10-12VDC-0.6W, Сигнальное реле одна контактная группа-два направления катушка 12В 0.6Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
Цена по запросу
Есть в наличии
Размещено: Вчера
NT90T-N-C-S-DC48V-C-B-0.9, Сигнальное реле 40А одна контактная группа-два направления катушка 48В 130°С 0.9Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
Цена по запросу
Есть в наличии
Размещено: Вчера
P-12V, Моностабильное поляризованое реле 2 группы катушка 12В 0.14Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
92,75 ₽ за шт.
Есть в наличии
Обновлено: Вчера
NT90T-N-C-S-DC24V-C-B-0.9, Сигнальное реле 40А одна контактная группа-два направления катушка 24В 130°С 0.9Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
123,13 ₽ за шт.
Есть в наличии
Обновлено: Вчера
NT90T-N-B-S-DC12V-C-B-0.6 (T91), Сигнальное реле 40А одна контактная группа-на размыкание катушка 12В 130°С 0.6Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
97,33 ₽ за шт.
Есть в наличии
Обновлено: Вчера
4100-C-H-S-DC12V-A (0.2W), Миниатюрное реле одна контактная группа-два направления 1А катушка 12В 0.2Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
46,82 ₽ за шт.
Есть в наличии
Обновлено: Вчера
4117-W-Z-20-12VDC-1.0, Сверхминиатюрное мощное силовое реле одна контактная группа-два направления регулировка с преобладанием 20А катушка 12В 1Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
89,51 ₽ за шт.
Есть в наличии
Обновлено: Вчера
NT90-RHAS-DC12V-S-B-0.
9, Сигнальное реле 30А одна контактная группа на замыкание катушка 12В 0.9Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
67,37 ₽ за шт.
Есть в наличии
Обновлено: Вчера
NT90-RHAS-DC24V-C-B-0.9 (ROHS), Сигнальное реле 30А одна контактная группа на замыкание катушка 24В 0.9Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
Цена по запросу
Есть в наличии
Размещено: Вчера
NT90TP-N-C-E-AC220V-C-B, Сигнальное реле 40А одна контактная группа-два направления катушка 220VAC 130°С
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
Цена по запросу
Есть в наличии
Размещено: Вчера
4117-2-2W-Z-12VDC, Реле силовое катушка 12В 10А две группы на переключение со средним контактом
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
Цена по запросу
Есть в наличии
Размещено: Вчера
NT90T-N-C-S-DC12V-C-B-0.
9, Сигнальное реле 40А одна контактная группа-два направления катушка 12В 130°С 0.9Вт
Производитель: Ningbo Forward Relay Corporation Ltd
Лунев Андрей
Цена по запросу
Есть в наличии
Размещено: Вчера
Электрическое реле: обзор контактов реле
Введение
Реле представляет собой электрическое устройство, рассматриваемое как переключатель в цепи. То есть ток в цепи управления зависит от «размыкания» и «замыкания» контактов реле . Поэтому надежность и срок службы реле во многом зависят от качества и работоспособности контактов. На характеристики контакта влияют такие факторы, как материал контакта, контактное напряжение, тип нагрузки, рабочая частота, атмосферная среда, конфигурация контакта и дребезг.
Если какой-либо из этих факторов не соответствует заданному значению, могут возникнуть проблемы с контактом, такие как электрохимическая коррозия металла между контактами, приваривание контактов, износ контактов и контактное сопротивление.
Объем нагрузки определяет величину напряжения и тока, которыми может управлять реле (номинальная нагрузка на контакт относится к напряжению и току, которые электромагнитное реле позволяет отключать). Если не обращать на это внимания при использовании, то легко повредить контакты реле.
Relay Contact
Catalog
Introduction |
Ⅰ Relay Contact Form Configuration |
Ⅱ Relay Contact Symbol |
Ⅲ Relay Contact Fault Analysis 3.1 Терминология 3.2 Контактное соединение и сварка плавлением 3.3 Контактная эрозия 3.4 Контактная миграция металла 3.5 Ослабление контакта и трещины 3,6 Контактная пыль |
ⅳ Методы защиты контактов |
ⅴ Часто задаваемые вопросы о контакте реле |
A. Нормально разомкнутый контакт
Это означает, что контакты нормально разомкнуты, когда катушка реле не находится под напряжением или поблизости нет магнитного поля в герконе.
б. Нормально замкнутый контакт
Это означает, что контакты нормально замкнуты, когда катушка реле не находится под напряжением или поблизости нет магнитного поля в герконе.
в. Общий контакт
Он будет иметь 3 вывода и одну нормально разомкнутую и одну нормально замкнутую цепь. Это также называется «переключением», потому что общий контакт переходит из нормально замкнутого положения в нормально разомкнутое положение, когда на катушку реле подается питание или магнитное поле находится поблизости в герконе.
3.1 Терминология
Есть что-то, в чем контакт реле кажется замкнутым, но иногда цепь работает ненормально. Это связано с наличием переходного сопротивления контактов реле. Когда ток проходит через замкнутый контакт, контактное сопротивление потребляет определенную мощность, что увеличивает температуру контакта. Если ток большой, контактный материал размякнет и деформируется, что приведет к большему контактному сопротивлению и даже к нарушению сварки в тяжелых случаях, что сделает замкнутый контакт неразъемным.
Другой формой контактного сопротивления является «сопротивление мембраны ». Поскольку контакты реле в течение длительного времени подвергаются воздействию воздуха, всегда будут соединения, образуемые пылью, водяным паром и химическим газом, которые будут прилипать к контактам, образуя тонкую пленку. Из-за него проводимость контактов ухудшится, а в тяжелых случаях даже станет непроводящим.
3.2 Контактное соединение и сварка плавлением
Залипание контактов обычно происходит, когда контакты находятся в статическом соединении. Контактное сопротивление, из-за которого температура проводящих пятен и близлежащих материалов увеличивается, что приводит к значительному увеличению скорости диффузии и большому расширению площади контакта. Молекулярная сила, образующаяся при взаимном выдавливании и проникновении молекул металла в точке контакта, является внутренним фактором, приводящим к контактному сцеплению, кроме того, трение скольжения между контактами является необходимым условием ускорения молекулярного выдавливания и накопления силы сцепления.
. Величина силы сцепления зависит от жесткости контактного материала и физических условий, вызывающих экструзию и проникновение молекул. Скреплены ли контакты, зависит от того, сила сцепления больше, чем сила возврата язычка.
Сварка плавлением относится к явлению, при котором контактные площадки двух электродов соединяются вместе посредством сварки металла. По причинам образования сварку можно разделить на статическую сварку и динамическую сварку. Тепло Джоуля, выделяемое контактным резистором, расплавляет контактную часть, и явление, когда они соединяются и не могут быть разъединены, называется статической сваркой. В процессе контактов, управляющих внешней цепью, контактное давление контактов близко к нулю или выше, а между тем между контактами образовалась жидкометаллическая перемычка. Явление сварки, происходящее за счет расплавления контактов тепловым потоком дуги, называется динамической сваркой.
3.3 Эрозия контактов
Нагрузка переключения контактов в основном индуктивная.
Когда индуктивная нагрузка отключена, ее накопленная магнитная энергия будет генерировать высокую противоэлектродвижущую силу на обоих концах контакта, которая нарушит воздушный зазор между контактами, образуя искры и вызывая электрическую коррозию. Если контактная поверхность вмятина или прилипает и не может быть отделена, все они относятся к плохому контакту, что приведет к короткому замыканию.
Основными факторами, влияющими на дуговую эрозию, являются характеристики дуги и ее влияние на тепловой поток и силу электрода, а также реакцию контактного материала на тепло и силу дуги. В целом существует две основные формы дуговой эрозии:
1) Парообразование и испарение: Под действием энергии дуги материал поверхности контакта переходит из твердого состояния в жидкое, а затем в газообразное состояние, чтобы покинуть контакт. За исключением того, что в определенных условиях контактный материал также имеет процесс сублимации из твердого состояния в газообразное.
2) Разбрызгивание жидкости: Под действием энергии дуги плавится определенный участок поверхности контакта. Жидкий металл выплескивается в виде мельчайших капель под действием различных сил, что приводит к большим потерям материала. Эти силы включают точечное давление, силу электростатического поля, электромагнитную силу, силу и силу реакции движения материала, контактное поверхностное натяжение и т. д.
Форма дуговой эрозии зависит от материала контакта и условий тока нагрузки. Когда ток нагрузки мал, в эрозии материала контактов преобладают парообразование и испарение. При увеличении тока происходит не только испарение и испарение контактного материала, но и явление разбрызгивания жидкого металла. При дальнейшем увеличении тока разбрызгивание металлической жидкости становится основной формой эрозии контактов. Предотвратить электрическую коррозию между контактами можно путем создания резистивно-емкостной схемы искрогашения и резистивно-емкостной схемы искрогашения.
Поэтому при выборе реле следует учитывать подаваемое на контакт напряжение и нагрузочную способность контакта. Например, реле с контактной нагрузкой 28 В (постоянного тока) × 10 А. означает, что контакт реле может работать только при постоянном напряжении 28 В, а ток контакта составляет 10 А. Если эти два номинала будут превышены, это повлияет на срок службы реле, и даже контакты будут сожжены и повреждены. Кроме того, количество цепей, которыми должно управлять реле, должно определяться в соответствии с фактическими требованиями. В одной и той же модельной серии реле, как правило, есть различные формы контактов для выбора, и каждая группа контактов должна быть полностью использована при использовании.
3.4 Миграция металла контактов
В процессе работы обычно происходит взаимный перенос материалов между двумя контактами. Если эта взаимная передача не может быть компенсирована, происходит чистая передача материалов. Значительная миграция контактного металла представляет собой большой чистый перенос.
Асимметрия различных факторов в работе контакта является основной причиной миграции металла контакта. К этим факторам относятся дуга, характеристики контактного материала и различные внешние силы. Подробности следующие:
1) Дуга имеет различные формы подвода энергии к контактам. Для контакта на катоде кинетическая энергия ионного тока, сталкивающегося с катодом после ускорения декомпрессии, потенциальная энергия, высвобождаемая ионным током на поверхности катода и электронами, излучение столба дуги или энергия, переданная на поверхности катода, а катодное джоулево тепло выделяется током в теле. Все эти энергии будут повышать температуру контактного материала, что приведет к плавлению и испарению контактного материала.
2) В процессе работы на контакт действуют различные силы, в том числе электронная сила, электростатическая сила, электромагнитная сила, сила реакции движения материала, сила потока плазмы, эти силы могут привести к тому, что металл в расплавленной ванне окажется на поверхности контакта Происходит разбрызгивание жидкости.
3) Свойства материала, влияющие на миграцию контактного металла, включают электропроводность, удельную теплоемкость, скрытую теплоту плавления и парообразования, температуру плавления и кипения, металлургическую динамику и так далее. Кроме того, размер, форма и форма соединения контактов также будут влиять на миграцию металла.
3.5 Ослабление контакта и трещина
Контакты представляют собой электрические контактные части реле для переключения нагрузок. Некоторые изделия имеют контакты, запрессованные заклепками. Основными недостатками этого метода установки являются ослабленные контакты, трещины в контактах или чрезмерный размер и так далее. Они будут влиять на надежность контактов реле. Ослабление контактов вызвано неподходящим размером сопрягаемой части язычка и контакта или неправильным усилием регулировки оператором. Контактное растрескивание вызвано слишком высокой твердостью материала или слишком большим давлением. Для контактов из разных материалов следует использовать разные ремесла, а некоторые контактные материалы с более высокой твердостью следует отжигать перед изготовлением контактов, клепкой или сваркой.
3.6 Контактная пыль
Через некоторое время после использования пыль и грязь оседают на контактах реле, что приводит к образованию черной оксидной пленки на поверхности, что приводит к плохому контакту. Поэтому контакты необходимо регулярно чистить. Например, для обеспечения хороших контактных характеристик можно использовать жидкий четыреххлористый углерод.
Рисунок 1. Контактная осциллограмма (время действия контакта, время отпускания, время отскока и время стабилизации)
Мы знаем, что защита контактов реле должна быть более тщательной, чем полевой МОП-транзистор. Как правило, нагрузка реле намного больше, чем у MOSFET. Обычные двигатели постоянного тока, муфты постоянного тока и электромагнитные клапаны постоянного тока с большими нагрузками постоянного тока, эти индуктивные выключатели нагрузки часто замыкают, потому что выбросы, вызванные сотнями или даже тысячами противоэлектродвижущих сил, сокращают срок службы контактов или даже полностью их повреждают.
Напротив, если ток мал, например, около 1 А, обратная электродвижущая сила вызовет дуговой разряд, что приведет к загрязнению контактов оксидами металлов, что приведет к выходу из строя контактов и увеличению контактного сопротивления.
Защитите контакты в основном для продления срока службы реле, поскольку контакты всегда будут накапливать нагар и стареть, а поверхность не будет такой чистой, как была первоначально. Более того, когда срок службы реле подходит к концу, его контактное сопротивление будет быстро увеличиваться.
Обычно при нормальной температуре и давлении напряжение пробоя ключевого диэлектрика в воздухе составляет 200~300 В. Поэтому наша цель, как правило, контролировать напряжение ниже 200 В или меньше.
Рисунок 2. Напряжение пробоя
Обычно это можно сделать следующими способами:
Метод | Цепь | Характеристика | Выбор компонентов |
Резистор и конденсатор | Если нагрузка зависит от времени, начальный ток утечки может привести к неисправности нагрузки. | R: Контактное напряжение 1В C: контактный ток равен 1 А, а значение RC зависит от реле и нагрузки. Функция конденсатора C заключается в подавлении избыточного напряжения при разрядке катушки индуктивности. Значение сопротивления R определяется потребностями испытаний. Напряжение пробоя конденсатора С составляет 200~300 В. | |
Если нагрузкой является реле или электромагнитный клапан, время срабатывания будет увеличено. Когда диапазон напряжения питания контактов составляет 24–48 В, напряжение на нагрузке составляет 100–200 В. | |||
Диод | Диод (рассматриваемый как диод свободного хода) действует как канал для выделения энергии катушкой и способ рассеивания тепла. По сравнению с RC-цепью значительно изменяется время срабатывания реле (в 2-5 раз). | Обратное напряжение пробоя как минимум в 10 раз превышает напряжение источника питания, а прямой ток эквивалентен нагрузке. | |
Стабилитрон | Эта схема эффективно предотвращает влияние диода на время отпускания реле. | Напряжение пробоя стабилитрона должно соответствовать напряжению питания реле. | |
Варистор | Основываясь на характеристиках варистора для стабилизации напряжения, эта схема может предотвратить слишком высокое напряжение прикосновения, а также немного задержать время срабатывания реле. Когда напряжение питания контакта нагрузки составляет 24 В или 48 В, а напряжение на нагрузке составляет от 100 до 200 В, варистор очень эффективен. | * |
Стандартные диоды могут значительно увеличить время восстановления. Подключение обычных диодов последовательно со стабилитронами повлияет на это незначительно. Если это индуктивная нагрузка, когда контакты разделены, более длительное время отскока продлевает время генерации дуги и сокращает срок службы контактов.
Например, реле с диодом, подключенным к катушке, требует 9,8 мс для размыкания контакта. Комбинация стабилитрона с малосигнальным диодом может сократить время до 1,9РС. Кроме того, время возврата реле без подключенного к катушке диода составляет 1,5 мс.
Хотя с индуктивной нагрузкой сложнее обращаться, чем с резистивной нагрузкой, использование эффективной защиты улучшит производительность. Есть два метода, которые нельзя использовать.
Рисунок 3. Цепь конденсатора и реле
В реальной цепи устройство защиты (диод, резистор, конденсатор, варистор и т.д.) и нагрузка должны находиться на определенном расстоянии. Если они находятся слишком далеко друг от друга, эффект защитного устройства может быть ослаблен. Как правило, расстояние между ними должно быть в пределах 50 см.
Нагрузки постоянным током при более высоких частотах вызовут аномальную коррозию переключателя (генерирование электрической искры). Когда электромагнитный клапан постоянного тока или муфта управляются с более высокой частотой, контакты могут подвергнуться коррозии.
Причина этого в том, что при возникновении электрической искры (дугового разряда) реакция между азотом и кислородом вызывает контактную коррозию.
1. Как работают контакты реле?
Реле представляет собой переключатель с электрическим приводом. Обычно они используют электромагнит (катушку) для управления своим внутренним механическим механизмом переключения (контактами). Когда контакт реле разомкнут, это включит питание цепи, когда активируется катушка.
2. Что такое контактный выход реле?
Релейный контактный выход работает как выключатель. Для упрощения, если выход «выключен», цепь будет разорвана (разомкнута). Если выход «включен», контакт замыкается, замыкая цепь. Таким образом, контроллер сам по себе не подает ток или напряжение.
3. Почему привариваются контакты реле?
Следовательно, когда контакты снова замкнуты, ток короткого замыкания от емкости может привести к сварке контактов.
Эта схема эффективно подавляет дуги, когда контакты разомкнуты. Однако, когда контакты снова замыкаются, зарядный ток течет к конденсатору, что может привести к сварке контактов.
4. Как защитить контакты реле?
Различные способы защиты контактов реле от воздействия включения индуктивной нагрузки – слева направо: диод, искрогасящий конденсатор, стабилитроны или переходник, варистор.
5. Что такое контактное реле?
Контактная форма: Расположение контактов в реле. Это определяет, сколько цепей реле может работать. Форма 1А (или «1 Форма А»): одна цепь размыкается и замыкается с контактами в нормально разомкнутом положении.
6. Что такое контакт реле?
Реле управляют одной электрической цепью, размыкая и замыкая контакты в другой цепи. … Если контакт реле нормально замкнут (НЗ), то контакт замкнут, когда реле не находится под напряжением. В любом случае подача электрического тока на контакты изменит их состояние.
7. Сколько контактов у реле?
Два. Простое электромагнитное реле состоит из катушки с проволокой, намотанной на сердечник из мягкого железа, железного ярма, обеспечивающего путь магнитного потока с низким магнитным сопротивлением, подвижного железного якоря и одного или нескольких наборов контактов.
8. В чем разница между реле и контактором?
Контактор соединяет 2 полюса вместе без общей цепи между ними, а реле имеет общий контакт, который подключается к нейтральному положению. Кроме того, контакторы обычно рассчитаны на напряжение до 1000 В, а реле обычно рассчитаны только на 250 В.
9. Каково назначение контактора или реле?

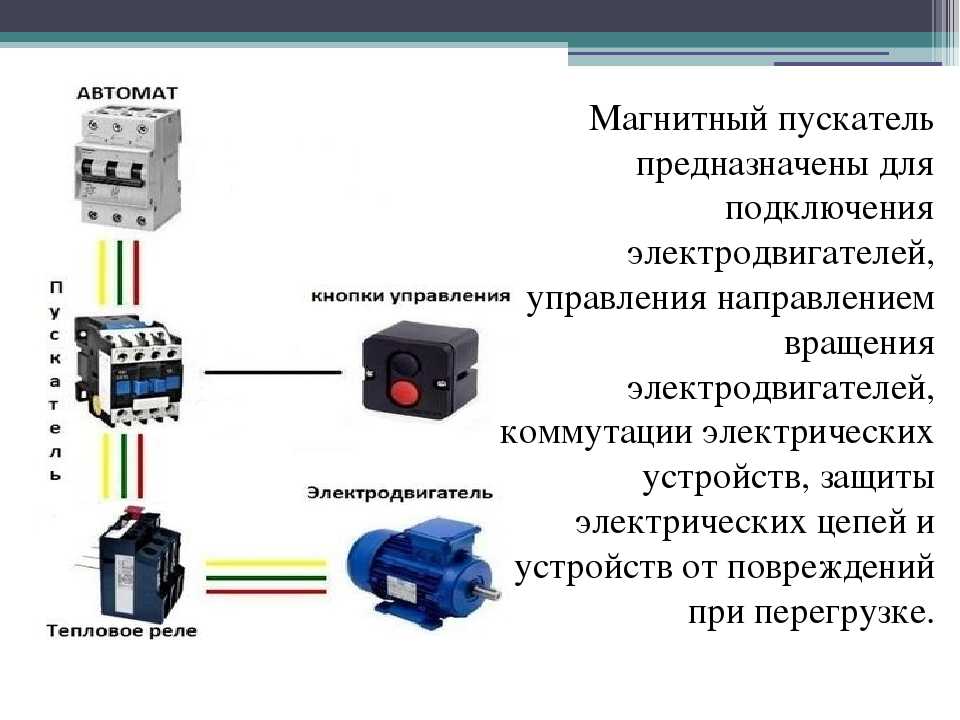

Контактор представляет собой большое реле, обычно используемое для переключения тока на электродвигатель или другую нагрузку большой мощности. Большие электродвигатели могут быть защищены от перегрузки по току с помощью нагревателей и контактов защиты от перегрузки.
10. Из каких трех основных частей состоит контактор или реле?
Контактор или реле состоит из трех основных частей: катушки, механического соединения и контактов. Катушка используется для создания магнитного поля и рассчитана на напряжение (24 В, 120 В, 208/204 В, 480 В). Механическая связь соединяет якорь с контактами, когда катушка находится под напряжением, замыкая цепь.
Рекомендуемая литература
Учебное пособие по основам релейной электроники с видео
Роль реле и принцип его работы
Как работают реле? Функции и приложения реле
Лучшие продажи диода
| Фото | Деталь | Компания | Описание | Цена (долл. США) |
Альтернативные модели
| Деталь | Сравнить | Производители | Категория | Описание |
Заказ и качество
| Изображение | Произв. Деталь № | Компания | Описание | Пакет | ПДФ | Кол-во | Цена (долл. США) |
Поделиться
Материалы контактов реле – имеет ли значение?
Если реле «работает», зачем еще беспокоиться о материалах его контактов? Здесь Норман Карнт из Finder UK объясняет, почему доступ к нужным контактным материалам может быть важен.
Многие пользователи реле приобретают стандартный продукт, а вместе с ним и стандартное предложение в отношении материала контактов.
Чаще всего они совершенно счастливы, никогда не имеют проблем и не задумываются об альтернативных материалах. Однако для некоторых применений доступ к альтернативным контактным материалам может быть существенным.
Переключение мощности
Переключение мощности до 50 А обычно возможно с помощью стандартных промышленных реле, в то время как более высокие токи обычно используются контакторами. Основными контактными материалами, используемыми для реле с номинальным током контактов в диапазоне от 5 до 50 А, чаще всего являются никель-серебро, оксид серебра-кадмия и оксид серебра-олова.
Серебряный никель существует почти всегда. Относительно небольшое содержание никеля (десять процентов) в первую очередь предназначено для механического упрочнения серебра и повышения устойчивости к электрической эрозии контактных поверхностей, что делает его намного более прочным при более высоких электрических нагрузках. Он хорошо подходит для резистивных нагрузок при полном номинальном токе контакта и для других нагрузок, где ток нагрузки меньше.
Это экономичный и хорошо работающий материал общего назначения, который довольно часто является стандартным материалом для многих силовых реле.
Оксид серебра и кадмия пользуется популярностью уже около 50 лет, особенно благодаря его хорошим характеристикам при переключении индуктивных и двигательных нагрузок. Уменьшается эрозия материала контактов, и, в частности, материал обладает повышенной стойкостью к сварке контактов в условиях кратковременных высоких пиковых пусковых токов, возникающих при переключении больших катушек контакторов, ламп накаливания и небольших двигателей.
К сожалению, несмотря на то, что практически все эксперты согласны с тем, что содержание кадмия настолько мало и так хорошо связывается с серебром, что не представляет опасности для окружающей среды, его использование в течение некоторого времени было ограничено Европейской директивой RoHS 2002/9.5/ЕС. В его первой редакции кадмий был полностью запрещен, но дальнейшая редакция разрешила его использование в электрических контактах.
И так называемый «RoHS II» 2011/65/EU по-прежнему разрешает это, но устанавливает крайний срок (если не будет какого-либо дальнейшего пересмотра в ближайшие месяцы) — июль 2016 года для общего использования и июль 2024 года — для приборов промышленного контроля и управления. По этой причине, а также с учетом того, что такая директива вообще не применяется на некоторых рынках (например, в автомобилестроении или странах за пределами ЕС, таких как США или БРИКС), Finder будет поддерживать версии реле с оксидом серебра и кадмия — для ближайшее будущее.
Оксид серебра и олова является более поздней инновацией и, как и AgCdO, производится в процессе порошка/спекания, в отличие от AgNi, который представляет собой настоящий сплав. Невероятно тонкое измельчение оксида олова до субмикронных частиц, его равномерное распределение в порошкообразном серебре и окончательное формование под высоким давлением для обеспечения контакта — процедура, требующая самого тщательного контроля процесса. На заре AgSnO2 контроль качества и, следовательно, характеристик этих спеченных материалов не всегда был таким постоянным, как это должно было быть.
Однако сегодня на высокие характеристики AgSnO2 можно положиться, особенно при работе с большими пиковыми пусковыми токами, в основном вызванными конденсаторами коррекции коэффициента мощности, связанными с люминесцентными и другими газоразрядными лампами, а также входными цепями, связанными с современными энергосберегающие лампы, CFL или LED.
Фундаментальная проблема с переключением на конденсаторы заключается в том, что в цепи практически нет преднамеренного ограничения тока. Поэтому мгновенные токи ограничены только импедансом источника и линии и будут порядка нескольких сотен, если не нескольких тысяч ампер. Аналогичные пиковые токи возникают при включении импульсных источников питания и инверторных приводов с регулируемой скоростью. Неудивительно, что контактная сварка исторически была серьезной проблемой в этих приложениях, но после тщательной оценки применения по сравнению с известными характеристиками реле в таких условиях часто можно предсказать вероятное улучшение, которое принесет переход на AgSnO2.
Тем не менее, производителю реле потребуется обширный банк данных о производительности и возможность экспериментального тестирования и оценки в воспроизводимой манере и в короткие сроки.
Надежное переключение при низких уровнях мощности
На другом конце шкалы токов не следует беспокоиться об изнашивании или сварке контактов — контакты обеспечивают надежное соединение с низким сопротивлением.
Проще говоря, чем ниже коммутируемое напряжение и ток, тем сложнее контактным поверхностям обеспечить хорошее соединение. Это хорошо понимают производители реле, и большое внимание уделяется обеспечению достаточного давления между контактами и поддержанию минимального уровня чистоты во время производства.
Тем не менее, есть выбор, который пользователь может или даже должен использовать, когда дело доходит до предмета контактных материалов. Вообще говоря, следует избегать использования реле с материалами силовых контактов, поскольку характеристики, которые делают их хорошими переключателями мощности, имеют тенденцию работать против надежного переключения низкого уровня.
Однако иногда возникает необходимость коммутировать как силовые, так и низкоуровневые цепи — тогда единственным реальным вариантом будет выбор силового реле с очевидной аномалией с позолоченными контактами. «Аномалия», так как не имеет смысла использовать позолоченные силовые контакты, так как золото стоит дорого и просто сгорит в условиях переключения питания. «Очевидно», потому что мы знаем, что в редких случаях это решает проблему смешанной коммутации с надежностью на обоих концах шкалы. Однако здесь есть очень важный аспект. Золото должно быть покрыто значительной толщиной, избегая любых намеков на использование золотого покрытия, которое обычно имеет толщину порядка 0,2 микрона.
Дело не только в том, что такое тонкое покрытие механически изнашивается в течение нескольких тысяч операций, так что не заблуждайтесь, думая, что, поскольку реле срабатывает в вашем приложении только один раз в месяц, все будет хорошо – это не так! Для надежного переключения низкого уровня отлично подойдет золотая пластина, но золотая вспышка, вероятно, будет хуже чистого серебра.
Причиной этого является очень интересное сочетание физики и химии, но, к сожалению, подробное объяснение выходит за рамки этой статьи.
Немного отступив назад, что мы подразумеваем под переключением низкого уровня? Обычно силовое реле на 16 А из линейки реле Finder имеет указанную минимальную коммутационную нагрузку 10 В / 10 мА / 1000 мВт, что для реле, специально разработанного для коммутации нагрузок до 4 кВт, неплохо. Спецификация означает, что должны быть соблюдены все три минимальных значения.
Реле средней мощности 7A с контактами AgNi имеет минимальные характеристики переключения 5 В / 5 мА / 300 мВт. Это реле также доступно с позолоченными контактами, когда измененные значения становятся 5 В / 2 мА / 50 мВт.
Если необходимо надежно коммутировать гораздо более низкое напряжение, рассмотрите два параллельных контакта. Это значительно снижает минимальную коммутационную нагрузку — два параллельных позолоченных контакта позволяют работать с нагрузками до 0,1 В / 1 мА / 1 мВт.
