Новые высоковольтные керамические конденсаторы для силовой электроники | Публикации
В статье представлены характеристики и варианты исполнения новой серии высоковольтных керамических конденсаторов, которые были изготовлены с использованием нового диэлектрического материала. Этот диэлектрик позволяет получить аналогичные значения емкости конденсаторов при заданном рабочем напряжении, как и при использовании материала X7R. Однако по сравнению с X7R он обладает существенным преимуществом благодаря присущему этому материалу весьма низкому тангенсу угла диэлектрических потерь (tgδ), который составляет менее чем 5х10 –4. Это делает новые конденсаторы оптимально подходящими для силовых цепей, в которых выделение тепла, вызванное потерями, может привести к снижению надежности и ухудшению общих качественных характеристик.
Вступление
Как известно, основной тенденцией развития современного электронного оборудования является его миниатюризация. А это, в свою очередь, приводит к необходимости внесения в конструкцию изделия изменений, связанных с повышением внутренней температуры, вызванным паразитным рассеиванием мощности.
Следовательно, необходимо решать весьма непростые вопросы, связанные с отводом тепла, выделяемого компонентами электрической схемы. Чтобы многослойные керамические конденсаторы смогли соответствовать этим новым требованиям, есть два пути:
- Создание конденсаторов, способных работать при более высокой температуре с сохранением уже достигнутого уровня надежности. Но это означает, что необходимо полное изменение конструкции и/или замена материалов этих компонентов.
- Разработка альтернативных компонентов с уменьшенными собственными потерями мощности в целях минимизации их нагрева. Поскольку такие потери напрямую связаны с тангенсом угла диэлектрических потерь в керамическом диэлектрике, то в этом случае предполагается, как вариант, полное изменение только материала керамического диэлектрика.
Этот второй вариант и подтолкнул компанию Exxelia Eurofarad разработать совершенно новую линейку высоковольтных керамических конденсаторов на основе нового диэлектрического материала, который был назван C48.
Технические ограничения
Для изготовления керамических конденсаторов используются, в основном, два типа диэлектриков. Первый тип — NP0-керамика. Основа этого материала — диоксид титана, имеющий малую диэлектрическую постоянную (ε r ≤ 100). Такая керамика является очень стабильной, и конденсаторы на ее основе характеризуются весьма незначительными изменениями емкости в условиях воздействий температуры (рис. 1), напряжения или частоты.
Рис. 1. Типовая зависимость изменения собственной емкости конденсаторов,
выполненных на основе NP0-керамики, от температуры
Второй тип — X7R-керамика. Этот материал состоит, в основном, из титаната бария с высокой диэлектрической постоянной (1000 ≤ ε r ≤ 5000) и имеет значительно большую зависимость от воздействия температуры, напряжения или частоты. Представление об этом дает рис. 2.
Рис. 2. Типовое изменение емкости конденсаторов,
выполненных на основе X7R-керамики, от температуры
Целью изменения диэлектрика, используемого для изготовления новых конденсаторов Eurofarad, была необходимость найти и использовать такой керамический материал, применение которого позволит:
- разработать конденсаторы с такими же характеристиками в части емкость/напряжение/объем, как и при использовании диэлектриков типа X7R;
- добиться меньших потерь, чем это присуще материалам типа X7R, т.
е. выбрать диэлектрик с tgδ гораздо ниже, чем у материалов типа X7R, для которых обычное значение (для конденсаторов, предназначенных для высоковольтных цепей) значительно превышает 50 х 10–4.
е. выбрать диэлектрик с tgδ гораздо ниже, чем у материалов типа X7R, для которых обычное значение (для конденсаторов, предназначенных для высоковольтных цепей) значительно превышает 50 х 10–4.Таким образом, перед технологами Eurofarad стояла задача получить материал, который сочетал бы в себе наилучшие диэлектрические свойства материалов NP0 и X7R. В итоге выбор пал на диэлектрический материал с промежуточным значением диэлектрической постоянной (εr около 500), который мог быть использован в условиях большего градиента напряжения (отношение напряжения к диэлектрической толщине). Таким образом, емкость конденсаторов, выполненных на его основе, по отношению на единицу объема могла быть совместимой с емкостью конденсаторов на единицу объема, выполненных на базе диэлектрика типа X7R.
Диэлектрические характеристики и комментарии
Основные характеристики выбранного материала, который сочетает в себе преимущества диэлектриков типа NP0 и X7R, приведены в таблице 1.
Таблица 1. Основные характеристики диэлектрического материала C48
Как можно видеть, диэлектрическая проницаемость рассматриваемой керамики меньше, чем у классических X7R-материалов. Это позволяет, при сохранении стандартных габаритных размеров, выпускать конденсаторы емкостью лишь в половину от емкости конденсаторов с диэлектриком типа X7R (рис. 3), что, на первый взгляд, воспринимается, естественно, как некоторое ограничение.
Рис. 3. Сравнение диапазонов емкости конденсаторов с диэлектриками типов NP0, X7R и C48, исполненными в одинаковых типоразмерах
Но у этого диэлектрика есть положительное свойство: он является очень стабильным под воздействием напряжения. Потеря емкости выполненного на его основе конденсатора по отношению к напряжению постоянного тока составляет всего пару процентов (рис. 4), тогда как для классической керамики типа X7R (2R1) это значение достигает примерно 60% и более.
Рис. 4. Изменение емкости конденсаторов на основе диэлектрика C48 в зависимости от уровня приложенного напряжения (в процентах относительно рабочего напряжения конденсатора)
Если принять во внимание то значение емкости конденсатора, которое осталось под заданным номинальным напряжением (фактическое рабочее напряжение), то простой расчет показывает, что реальное значение емкости такого конденсатора будет соответствовать тому, как если бы в его конструкции использовались керамические диэлектрики типов X7R или 2R1.
Кроме того, tgδ нового диэлектрика является весьма низким, обычно он составляет менее 0,05%. При таком уровне собственных потерь тепловыделение при использовании таких конденсаторов уже не имеет столь существенного значения.
При одинаковых значениях емкости конденсаторы новой серии эквивалентны конденсаторам с диэлектриком типа X7R, но обладают непревзойденным преимуществом — практически отсутствует тепловыделение. Рисунок 5 демонстрирует эту особенность новых конденсаторов по сравнению с конденсаторами, выполненными на основе керамического материала X7R. Данные приведены на частоте 400 Гц. Как видим, в отличие от конденсаторов с диэлектриком типа X7R, температура корпуса конденсаторов C48X не повышается, что, естественно, делает их более надежными.
Рис. 5. График изменения температуры конденсаторов типа C48X во всем рабочем диапазоне напряжений на частоте 400 Гц по сравнению с конденсаторами на основе керамики типа X7R
Рассматриваемая керамика гораздо лучше приспособлена для использования в низкочастотных приложениях (как правило, для частот 50 и 400 Гц), чем материалы типа X7R.
Вот почему она сейчас широко используется, например в оборудовании с непосредственным подключением к электрической сети.
Кроме того, этот материал также может выдерживать и очень высокие скорости нарастания напряжения (dV/dt), которые могут достигать значений 10 кВ/мкс (для сравнения: типовое значение для классического X7R-диэлектрика составляет 100 В/мкс).
Номенклатура конденсаторов
Конденсаторы Eurofarad с использованием керамического материала типа C48 разработаны на уровни рабочих напряжений от 200 В до 5 кВ с чипами типоразмеров от 1812 до 16080, что позволяет получить максимальное значение ем-кости таких чип-конденсаторов, равное 10 мкФ, с рабочим напряжением 200 В. В то же время варианты в виде сборок предлагаются с максимальным значением емкости в 47 мкФ с рабочим напряжением 200 В. Принимая во внимание низкие собственные потери рассматриваемых конденсаторов, можно сделать вывод о том, что такой продукт будет оптимально пригодным для использования в решениях, предназначенных для силовых цепей.
Что касается монтажа этих конденсаторов, то, чтобы обеспечить их совместимость и с технологией поверхностного монтажа, и с монтажом через сквозные отверстия, предусмотрен достаточно широкий ряд доступных для применения конфигураций в части конструктивного исполнения (таблица 2). Все эти версии подходят для использования в оборудовании, работающем в космическом пространстве, и могут быть разработаны так, чтобы избежать риска роста «усов» олова. В этом случае нельзя использовать припои без содержания как минимум 10% свинца.
Комментарий специалиста
Ольга Синякова, инженер по внедрению департамента пассивных компонентов холдинга PT Electronics, [email protected]
«Немаловажным преимуществом является то, что использование диэлектрика C48X позволяет конденсаторам выдерживать очень высокие скорости нарастания напряжения dV/dt — до 10 кВ/мкс. Это делает конденсаторы типа C48X отлично приспособленными для импульсных устройств и приложений, требующих многократных циклов заряда/разряда, а также устройств военного назначения».
Для целей поверхностного монтажа, компоненты могут быть выбраны в исполнении для установки непосредственно на плату, что характерно для большинства обычных конденсаторов, или (что рекомендуется для конденсаторов больших типоразмеров) использовать конденсаторы с ленточными выводами (R-версии) либо с выводами типа DIL (версии P, PL и L). В последнем случае будет поглощаться большая часть термомеханических напряжений, предотвращая таким образом образование трещин в керамическом материале конденсаторов.
Таблица 2. Различные исполнения конденсаторов, предлагаемых для серии C48X. Более подробная информация представлена в Приложении 1.
При необходимости монтажа в отверстия печатной платы могут использоваться конденсаторы с выводами DIL (DualIn-Line package — плоский корпус с двусторонним расположением выводов, версия N) или с классическими проволочными радиальными выводами, пригодными как для пайки вручную, так и для групповой пайки волной припоя.
Для такого монтажа доступны конденсаторы с различными покрытиями, которые выбираются в зависимости от требуемой степени защиты от воздействия окружающей среды.
Области применения и новые разработки
Компания Eurofarad производит продукцию для основных аэрокосмических и оборонных предприятий, многие из предлагаемых конденсаторов уже используются в ракетной технике, в системах регулирования и управления двигателями, устройствах молниезащиты, центральных процессорных блоках.
Характеристики материала C48 (кроме зависимости их емкости от температуры) достаточно близки по характеристикам к конденсаторам, выполненным с использованием керамики типа NP0. Так, предполагается, что для тех приложений, где стабильность температуры не является ключевым параметром, при использовании этой новой керамики емкость конденсаторов NP0 может быть увеличена с коэффициентом, равным пяти. Или, если посмотреть с другой стороны, для заданного номинала емкости габариты конденсатора могут быть уменьшены в пять раз, что является весьма перспективным для целей миниатюризации приложений, в которых ранее использовались конденсаторы с диэлектриком типа NP0.
Еще одним направлением для дальнейшего развития конденсаторов типа C48X является разработка изделий для целей космической отрасли. Работы компании Eurofarad активно направлены на разработку и квалификацию для космического применения конденсаторов, рассчитанных на более низкие рабочие напряжения и имеющих меньшие габаритные размеры. Начало работ ориентировочно запланировано на середину 2015 г.
Заключение
Предлагаемая новая серия высоковольтных конденсаторов выпускается с использованием керамического диэлектрика, характеристики которого имеют промежуточное значение между показателями для материалов типа NP0 и X7R (2R1), и является весьма перспективной, например для использования в цепях питания космического оборудования. Опыт применения конденсаторов Eurofarad в военной и аэрокосмической технике подтверждает, что именно такой вариант конструктивного исполнения может быть очень полезным для использования в этой области.
Автор: Мод Фабр (Maud Fabre), Eurofarad, Exxelia Group
Перевод: Владимир Рентюк
(опубликовано в журнале «Вестник Электроники» №2 2015)
Принципы конструирования высоковольтных керамических конденсаторов
До сравнительно недавнего времени отечественные высокочастотные керамические конденсаторы были представлены ограниченным числом видов — КВКБ, КВКТ и КВКГ по ГОСТ 7160-54 и КБЭ, а низкочастотные — КОБ и -КВДС.
Характеристики этих конденсаторов в свое время соответствовали уровню характеристик лучших зарубежных образцов. Применение перечисленных конденсаторов позволило решить ряд проблем отечественной высоковольтной радиотехники. Однако уже в конце 50-х годов возникла необходимость в расширении номинальных значений емкости, рабочих напряжений и допустимой реактивной мощности высоковольтных керамических конденсаторов. К этому времени был получен ряд новых керамических материалов с высокими электрическими характеристиками, что определило возможность разработки конденсаторов с улучшенными параметрами.
Удельные характеристики высоковольтных конденсаторов определяются не только характеристиками диэлектрика, но и в значительной степени зависят от конструкции конденсатора (форма конденсатора, конфигурация межэлектродного промежутка, арматура и т. д.). Так, для достижения повышенных значений удельной реактивной мощности конденсаторов необходима конструкция, обеспечивающая наилучшие условия охлаждения.
гоку, но и удовлетворять требованиям условий монтажа в аппаратуре.
Создать оптимальную конструкцию конденсатора невозможно без разработки методики выбора и расчета отдельных его элементов.
Помимо решения конструктивных элементов отдельных конденсаторов необходимо правильно определить конкретные характеристики конденсаторов в установленном диапазоне значений емкости, рабочего напряжения и т. д. Набор характеристик конденсаторов должен способствовать получению оптимального решения при конструировании разнообразной радиоаппаратуры. Для обеспечения этого требования разрабатываемые конденсаторы должны быть сгруппированы таким образом, чтобы при переходе от одного номинала к другому, внутри каждой серии, характеристики конденсаторов изменялись по определенному закону.
В настоящей главе приводятся результаты исследований, позволивших разработать методы конструирования отдельных высоковольтных конденсаторов, а также и принципы построения серий конденсаторов.
КЛАССИФИКАЦИЯ ВЫСОКОВОЛЬТНЫХ КЕРАМИЧЕСКИХ КОНДЕНСАТОРОВ. ВЫБОР ДИЭЛЕКТРИКА
По назначению керамические высоковольтные конденсаторы разделяют на высокочастотные и низкочастотные.
Высокочастотные конденсаторы предназначены для универсального применения в мощной радиоаппаратуре. В основном они применяются в условиях непрерывного высокочастотного режима. Эти конденсаторы могут с успехом использоваться также в импульсном режиме (радио- и видеоимпульсы) и на постоянном напряжении. Одной из основных характеристик высокочастотных конденсаторов является реактивная мощность. В связи с этим диэлектрические потери керамики, из которой изготавливаются конденсаторы, должны быть минимальными. Конструкция высокочастотных конденсаторов должна обеспечивать наилучшие условия охлаждения.
В отечественной и зарубежной практике конденсато- ростроения приняты три основные формы кера.мическо- 126
го высокочастотного высоковольтного конденсатора: плоская (боченочная и дисковая), трубчатая, горшковая.
Конденсаторные керамические материалы должны обладать повышенной электрической прочностью, так как толщина диэлектрика при заданном рабочем напряжении определяется рабочей напряженностью электрического поля. Таким образом, толщина диэлектрика обусловливает в конечном счете габаритные размеры конденсатора, рассчитанного на определенную емкость. Как будет показано ниже, величина диэлектрической проницаемости высокочастотной керамики влияет существенным образом на число видоразмеров внутри одной серии конденсаторов, определяет оптимальный диапазон частот, в котором может быть применен конденсатор, и т. д.
Помимо требований к электрическим характеристикам керамического материала существенное значение имеют его технологические свойства и стоимость. Необходимо, чтобы свойства материала позволяли оформлять заготовки методом прессования, протяжкой, литьем.
Стоимость сырьевых материалов должна быть невысокой, так как габаритные размеры высоковольтных конденсаторов обусловливают значительный расход материала.
В табл. 5.1 приведены характеристики некоторых новых высокочастотных керамических материалов. Эти материалы обладают высокими электрическими характеристиками, могут оформляться в заготовки относительно несложными технологическими приемами и сравнительно дешевы. В связи с этим они могут быть применены при производстве высокочастотных высоковольтных конденсаторов.
Низкочастотные конденсаторы в значительной мере характеризуются удельной энергией (дж/см3) или удельной весовой характеристикой (г!дж). В связи с этим низкочастотные керамические материалы, имеющие электрическую прочность одного порядка -с высокочастотными материалами, должны иметь возможно более высокие значения диэлектрической проницаемости.
К низкочастотным можно отнести и импульсные конденсаторы (режим видеоимпульсов). Импульсные конденсаторы отличаются сравнительно высокими значениями допустимой реактивной мощности.
Некоторые конденсаторы помимо электрических функций могут выполнять в аппаратуре роль конструктивных элементов. К ним можно отнести блокировочные или анодно-разделительные конденсаторы, предназначенные для использования в генераторах метрового и дециметрового диапазонов волн. В качестве диэлектрика таких конденсаторов, в связи с высокой частотой генерируемых колебаний, применяется высокочастотная керамика.
Высокое напряжение | Керамика | Конденсаторы
Нажимайте кнопки, чтобы отсортировать таблицу по возрастанию, убыванию или выключению. Отфильтруйте, нажав и перетащив или удерживая клавишу Ctrl, чтобы выбрать несколько элементов.
Серия 615R | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические дисковые емкости постоянного тока или 10 кВ пост. тока и 15 кВ пост. тока | Радиальный | 10000 | 100 пФ | 3,3 нФ | 2 | X5F, Y5R, Y5U, Z5U | ||||||||
Серия 615R | Увеличить | Конденсаторы фиксированные 9 0010 | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока 10 кВ постоянного тока и 15 кВ постоянного тока | Радиальные | 10000 | 250 пФ | 1 нФ | 1 | T3M (N4700) | ||||||||
61 Серия 5R | Увеличить | Конденсаторы фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока 10 кВ и 15 кВ постоянного тока | Радиальные | 15000 | 100 пФ | 750 пФ | 9000 7 1T3M (N4700) | |||||||||
Серия 615R | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока 10 кВ постоянного тока и 15 кВ постоянного тока | Радиальные | 15000 | 1 00 пФ | 2,5 нФ | 2 | X5F, Y5R, Y5U, Z5U | ||||||||
660R | Увеличить | 9 0007 Конденсаторы фиксированныеКерамические однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, 10 кВ постоянного тока до 30 кВ постоянного тока | Осевой | 10000 | 180 пФ | 4,7 нФ | 2 | X7R | 660R | Увеличить | Конденсаторы фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 до 30 кВ пост. nF | 1 | N4700 (T3M) | ||
660R | Увеличить | Конденсаторы, фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 до 30 кВ постоянного тока | Осевые | 10000 | 1,5 нФ | 10 нФ | 2 | Z5U | ||||||||
660R | 900 12 Увеличить | Конденсаторы, фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 кВ до 30 кВ постоянного тока | Осевой | 15000 | 100 пФ | 3,9 нФ | 2 | X7R | 660R | Увеличить | Конденсаторы фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 до 30 кВ постоянного тока | Осевые | 15000 | 390 пФ | 1. 5 нФ | 1 | N4700 (T3M) |
660R | Увеличить | Конденсаторы, фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 до 30 кВ постоянного тока | Осевые | 15000 | 1 нФ | 6,8 нФ | 2 | Z5U | ||||||||
660R | 9001 2 Увеличить | Конденсаторы, фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 кВ до 30 кВ постоянного тока | Осевой | 20000 | 100 пФ | 2,7 нФ | 2 | X7R | 660R | Увеличить | Конденсаторы фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 до 30 кВ пост. nF | 1 | N4700 (T3M) | |
660R | Увеличить | Конденсаторы, фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 до 30 кВ постоянного тока | Осевые | 20000 | 680 пФ | 5 нФ | 2 | Z5U | ||||||||
660R | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 кВ постоянного тока до 30 кВ постоянного тока | Осевой | 30000 | 100 пФ | 2 нФ | 2 | X7R | ||||||||
660R | Увеличить | Конденсаторы фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 до 30 кВ пост. 0 пФ | 1 | N4700 (T3M) | ||||||||||||
660R | Увеличить | Конденсаторы, фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 до 30 кВ постоянного тока | Осевые | 30000 | 470 пФ | 3,3 нФ | 2 | Z5U | ||||||||
Серия HVCC | 9001 2 Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические конденсаторы Однослойные дисковые с радиальными выводами | Радиальные | 10000 | 100 пФ | 2 нФ | 2 | Y6P | ||||||||
Серия HVCC | Увеличить | Конденсаторы фиксированные | Керамические, однослойные | Высоковольтные керамические конденсаторы с радиальными выводами, однослойные дисковые | Радиальные | 15000 | 100 пФ | 2 нФ | 2 | Y6P | ||||||||
Серия HVCC | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические конденсаторы Однослойные дисковые с радиальными выводами | Радиальные | 20000 | 100 пФ | 1 нФ | 2 | Y6P | ||||||||
Высоковольтная серия | Увеличить | Конденсаторы , Фиксированный | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 1500 | 10 пФ | 120 пФ | C0G (NP0) | |||||||||
Высоковольтная серия | 900 07 Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 1500 | 33 нФ | 9000 7 220 нФX7R | |||||||||||
Высоковольтная серия | Увеличить | Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 1500 | 100 нФ | 560 нФ | X7R | |||||||||
Высокое напряжение Серия Voltage | Увеличить | Конденсаторы, фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 2000 | 10 пФ | 120 пФ | C0G (NP0) | |||||||||
| 9 0002 Высоковольтная серия | Увеличить | Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 2000 90 010 | 270 пФ | 4,7 нФ | X7R | |||||||||
Серия HV High Voltage | Увеличить | Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 2000 | 390 пФ | 10 нФ | X7R | |||||||||
Высоковольтная серия | Увеличить | Конденсаторы фиксированные | MLCC | Решения для многослойных керамических конденсаторов для поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 3000 | 27 пФ | 220 пФ | C0G (NP0) | |||||||||
| 9 0002 Высоковольтная серия | Увеличить | Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 4000 90 010 | 330 пФ | 56 нФ | X7R | |||||||||
Серия HV High Voltage | Увеличить | Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 5000 | 15 пФ | 1,8 нФ | C0G (NP0) | |||||||||
H Серия V High Voltage | Увеличить | Конденсаторы фиксированные | MLCC | Многослойная керамика для поверхностного монтажа Чип-конденсаторы для высоковольтных приложений | Поверхностный монтаж | 5000 | 15 пФ | 2,2 нФ | C0G (NP0) | Серия HV High Voltage | Увеличить | Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 90 007 500033 пФ | 2,2 нФ | C0G (NP0) |
Высоковольтная серия | Увеличить | Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа s для приложений высокого напряжения | Поверхностный монтаж | 5000 | 47 пФ | 3,3 нФ | C0G (NP0) | |||||||||
H Серия V High Voltage | Увеличить | Конденсаторы фиксированные | MLCC | Многослойная керамика для поверхностного монтажа Чип-конденсаторы для высоковольтных приложений | Поверхностный монтаж | 6000 | 47 пФ | 18 нФ | X7R | |||||||||
| Увеличить | Фиксированные конденсаторы | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 6000 90 010 | 150 пФ | 27 нФ | X7R | ||||||||||
Серия HV High Voltage | Увеличить | Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 6000 | 330 пФ | 82 нФ | X7R | |||||||||
Высоковольтная серия | Увеличить | Конденсаторы фиксированные | MLCC | Решения для многослойных керамических конденсаторов для поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 6000 | 470 пФ | 100 нФ | X7R | |||||||||
| 900 02 Высоковольтная серия | Увеличить | Фиксированные конденсаторы | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 8000 90 010 | 470 пФ | 390 нФ | X7R | |||||||||
Серия HIK | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические однослойные дисковые конденсаторы постоянного тока, класс 2, малые потери (0,5 %), 15 кВ постоянного тока | Радиальный | 15000 | 100 пФ | 1,5 нФ | 2 | Y5T | ||||||||
715C. | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высокие Керамические дисковые конденсаторы переменного и постоянного тока, класс напряжения 1, от 10 до 50 кВ постоянного тока / от 7 кВ переменного тока до 34 кВ переменного тока, винтовые клеммы | 07 1 | N4700 | ||||||||||||
715C..KT… | Увеличить | Конденсаторы фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы переменного и постоянного тока класса 1, от 10 до 50 кВ постоянного тока / 7 кВ переменного тока до 34 кВ переменного тока, монтаж с винтовыми клеммами | Винтовые клеммы | 15000 | 370 пФ | 5,3 нФ | 1 | N4700 | 900 32||||||||
RHK | Увеличить | Конденсаторы фиксированные | Керамические, однослойные | Наборы умножителей высоковольтных керамических конденсаторов с выводами, класс 2 Керамические | Выводы | 8000 | 120 пФ | 1,4 нФ | 2 | R4000 (Y5U) | ||||||||
РХК | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Наборы умножителей высоковольтных керамических конденсаторов с выводами, класс 2 Керамические | Выводы | 10000 | 120 пФ | 1,4 нФ | 2 | R4000 (Y5U) | ||||||||
715C. | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтный класс 2 Керамические дисковые конденсаторы постоянного тока, от 10 до 40 кВ постоянного тока / от 3,5 кВ переменного тока до 14 кВ переменного тока, винтовые клеммы | Винтовые клеммы | 10000 | 10 нФ | 20 нФ | 2 | Y5U | ||||||||
715C..DK… | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока класса 2, от 10 кВ пост. тока до 40 кВ пост. 14 кВ переменного тока, монтаж на винтовых клеммах | Винтовая клемма | 15000 | 1,5 нФ | 10 нФ | 2 | Y5U | ||||||||
715C. | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические дисковые конденсаторы переменного и постоянного тока класса 1, от 10 до 50 кВ постоянного тока / от 7 кВ до 34 кВ переменного тока, монтаж с винтовыми клеммами | Винтовые клеммы | 20000 | 200 пФ | 4 нФ | 1 | N4700 | ||||||||
715C..DK… | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока класса 2, 10 шт. от кВ постоянного тока до 40 кВ постоянного тока / от 3,5 кВ переменного тока до 14 кВ переменного тока, винт Монтаж терминала | Винтовая клемма | 20000 | 500 пФ | 6,8 нФ | 2 | Y5U | ||||||||
715C. | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические дисковые конденсаторы переменного и постоянного тока класса 1, от 10 до 50 кВ постоянного тока / от 7 кВ переменного тока до 34 кВ переменного тока, монтаж с винтовыми клеммами | Винтовые клеммы | 30000 | 190 пФ | 2,7 нФ | 1 9 | Конденсаторы, фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока класса 2, от 10 до 40 кВ постоянного тока / от 3,5 кВ переменного тока до 14 кВ переменного тока, монтаж с винтовыми клеммами | Винтовые клеммы | 30000 | 500 пФ | 4,7 нФ | 2 | Y5U |
715C. | Увеличить | Конденсаторы, фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы переменного и постоянного тока класса 1, от 10 до 50 кВ постоянного тока / от 7 до 34 кВ переменного тока, монтаж с винтовыми клеммами | Винтовые клеммы | 40000 9001 0 | 100 пФ | 2 нФ | 1 | N4700 | ||||||||
715C..DK… | Увеличить | Конденсаторы фиксированные 9 0010 | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока класса 2, от 10 кВ до 40 кВ постоянного тока кВ пост. тока / от 3,5 кВ перем. тока до 14 кВ перем. тока, монтаж на винтовых клеммах | Винтовая клемма | 40000 | 300 пФ | 3,3 нФ | 2 | Y5U | ||||||||
715C. | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические дисковые конденсаторы переменного и постоянного тока класса 1, от 10 до 50 кВ постоянного тока / от 7 кВ переменного тока до 34 кВ переменного тока, монтаж с винтовыми зажимами | 1 | N4700 |
.KT…
.DK…
.KT…
.KT…
.KT…
.KT…Свойства, преимущества и применение высоковольтных керамических конденсаторов — производство печатных плат и сборка печатных плат
Конденсаторы являются важнейшими компонентами любого электронного устройства. Эти компоненты временно накапливают электрический заряд. Конденсаторы доступны в различных типах и размерах. Развитие и совершенствование технологий помогли добиться больших успехов в разработке высоковольтных керамических конденсаторов.
В последние годы эти конденсаторы стали незаменимым компонентом, широко используемым в высоковольтных и мощных электронных устройствах.
Поэтому они широко известны в электронной промышленности. Основное внимание здесь уделяется высоковольтным керамическим конденсаторам.
Запросить производство и сборку печатных плат
Что такое керамические конденсаторы?Диэлектрик керамического конденсатора изготовлен из керамического материала. Керамика первоначально использовалась в производстве конденсаторов до того, как стали использоваться другие материалы. По имеющимся данным, керамика до сих пор используется для производства конденсаторов, поскольку она является хорошим изолятором. Керамические конденсаторы имеют несколько геометрий, включая конденсаторы с барьерным слоем и керамические трубчатые конденсаторы. Однако в настоящее время эти конденсаторы устарели из-за их электрических характеристик и размеров.
Многослойный керамический конденсатор обычно используется в современной электронике. Он также известен как керамический многослойный чип-конденсатор (MLCC).
Этот конденсатор обычно производится в больших количествах. Ежегодно производится около 1000 миллиардов из них. Кроме того, MLCC изготавливаются в виде устройств для поверхностного монтажа и широко интегрируются в электронные устройства из-за своего небольшого размера.
Кроме того, керамические конденсаторы имеют небольшую емкость, которая обычно составляет от 1 нФ до 1 мкФ. Однако могут быть значения емкости около 100 мкФ. Керамические конденсаторы обычно имеют низкое максимальное номинальное напряжение. Однако существуют высоковольтные керамические конденсаторы. Керамические конденсаторы можно безопасно подключать к источнику переменного тока.
Кроме того, эти конденсаторы имеют высокую частотную характеристику из-за низкого уровня паразитных эффектов, таких как индуктивность или сопротивление.

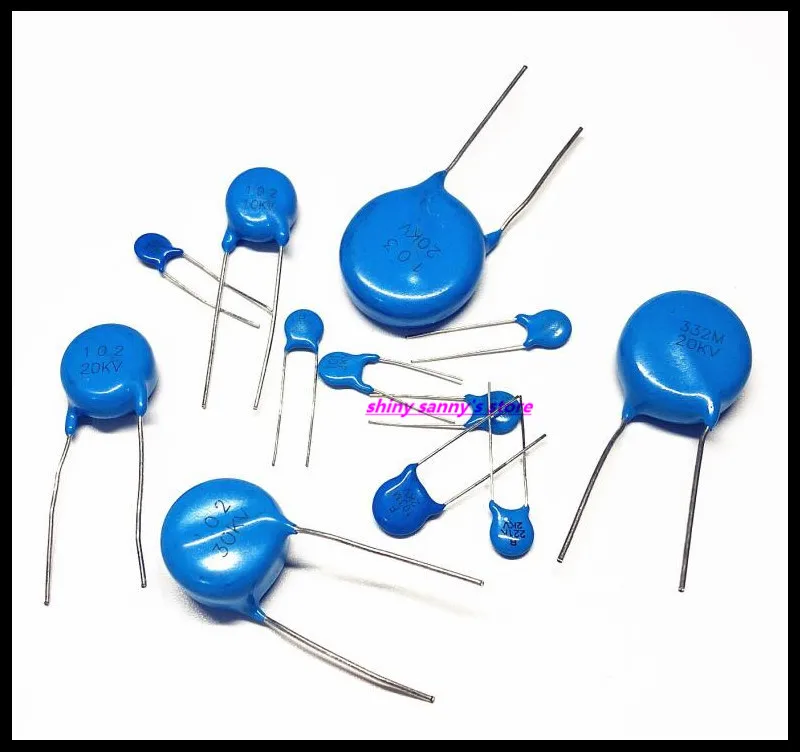

Что такое высоковольтные керамические конденсаторы? Керамические конденсаторы могут быть сконструированы таким образом, чтобы они могли выдерживать более высокое напряжение.
Это высоковольтные керамические конденсаторы. Они могут выдерживать напряжения в диапазоне от 2 кВ до около 100 кВ.
Высоковольтные керамические конденсаторы состоят из материалов с высокой диэлектрической проницаемостью и поэтому обладают большим объемным КПД. Эти конденсаторы обычно относятся к типам класса 2. Они широко интегрированы в различные приложения, такие как сети распределения электроэнергии и источники питания для терапии. Особое решение для материала, известное как K1700, интегрируется в приложения с высокой энергией импульсной мощности, такие как импульсные генераторы высокого напряжения.
Высоковольтные керамические конденсаторы не имеют низкого коэффициента рассеяния. Кроме того, у них нет стабильного напряжения и температуры, характерных для конденсаторов класса 1. Важно знать, что емкость многих из этих материалов будет падать. Кроме того, скорость старения обычно указывается как 0 процентов за каждые 10 часов.
Высоковольтные керамические конденсаторы идеально подходят для использования, среди прочего, в силовых автоматических выключателях, источниках питания высоковольтных лазеров и индукционных печах.

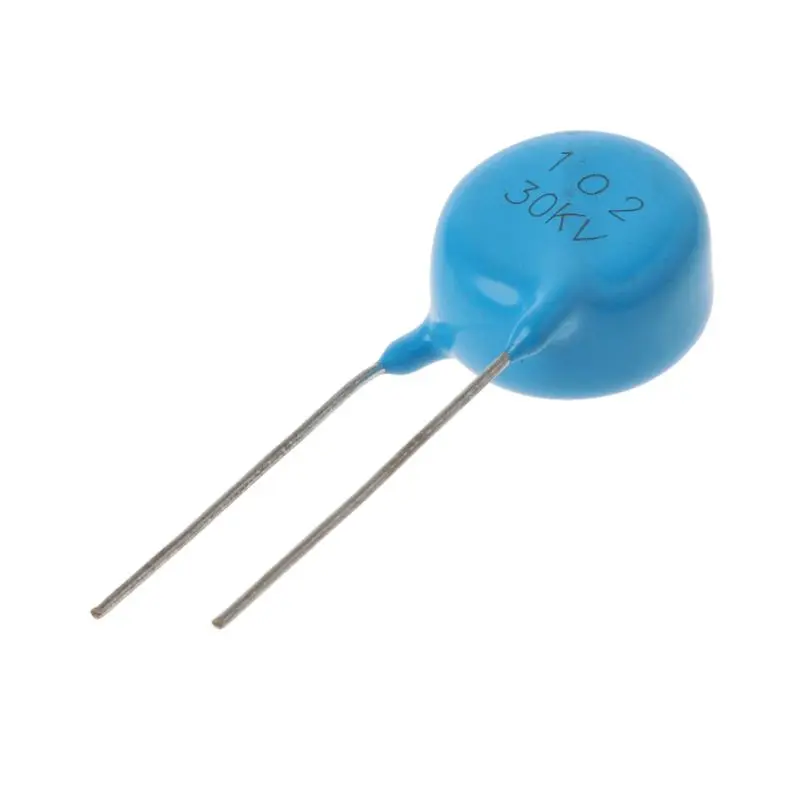

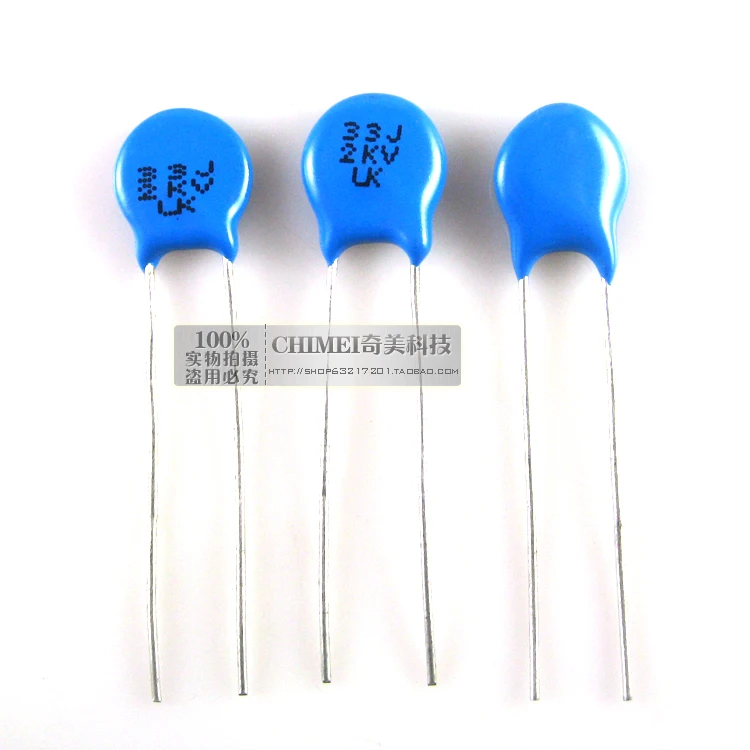

Также эти конденсаторы выдерживают высокое напряжение и имеют дисковидную форму. Эти конденсаторы устраняют высокочастотные помехи. Поэтому они идеально подходят для использования в продуктах с отрицательными ионами, таких как рентгеновские аппараты, воспламенители, силовое оборудование и рентгеновские аппараты.
Запросить изготовление и сборку печатных плат Запросить сейчас
Свойства керамических конденсаторов высокого напряженияТочность и допуски
двух классов: класса 1 и класса 2. Конденсаторы класса 2 это высоковольтные керамические конденсаторы. Они имеют высокую емкость для каждого тома. Кроме того, эти конденсаторы широко используются в менее чувствительных устройствах. Кроме того, термическая стабильность этих конденсаторов обычно составляет +-15% в диапазоне рабочих температур.
С другой стороны, конденсаторы класса 1 имеют стабильное значение емкости в зависимости от приложенного напряжения, частоты и температуры.
Кроме того, эти конденсаторы очень точны.
Высокое напряжение и высокая мощность
Керамические конденсаторы большего размера могут выдерживать очень высокие напряжения и известны как силовые керамические конденсаторы. Эти конденсаторы обычно выше, чем обычные, встроенные в печатные платы. Кроме того, они оснащены специальными клеммами, обеспечивающими безопасное подключение к источнику питания. Кроме того, силовые керамические конденсаторы могут работать при напряжении в диапазоне от 2 кВ до 100 кВ.
Преимущества размера
Когда требуется высокая плотность упаковки, устройства MLCC имеют большее преимущество, чем другие конденсаторы. Например, упаковка «0402 MLCC» обычно имеет размеры около 0,4 мм x 0,2 мм. В такой упаковке больше металлических и керамических слоев.
Преимущества высоковольтных керамических конденсаторовМеньшая емкость
Высоковольтные керамические конденсаторы полезны в нескольких областях применения.
Меньший шаг
Еще одним преимуществом высоковольтных керамических конденсаторов является то, что они могут иметь малый шаг. Шаг этих конденсаторов может быть 7,5 мм, 5 мм, 2,5 мм и т. д.
Другие преимущества этих конденсаторов: Запросить производство и сборку печатных плат Запросить сейчас Высоковольтные керамические конденсаторы применяются в нескольких областях. Высоковольтные керамические конденсаторы используются в широком ассортименте электронных продуктов. Также эти конденсаторы идеально подходят для использования в преобразователях постоянного тока. Керамические конденсаторы высокого напряжения специально разработаны для работы под высоким напряжением. Некоторые области применения высоковольтных керамических конденсаторов: Высоковольтные керамические конденсаторы используются в широком ассортименте электронных продуктов.
Эти конденсаторы доступны в различных типах, и каждый из этих конденсаторов имеет разное качество. Керамические конденсаторы высокого напряжения широко интегрируются в стабильные колебательные цепи в качестве пусковых конденсаторов. Благодаря своей способности избавляться от высокочастотных помех, они идеально подходят для приложений с отрицательными ионами и электромеханического оборудования, которым требуется высокая частота.
Заключение
