Использование конденсатора в качестве сопротивления • Все своими руками
Опубликовал admin | Дата 10 ноября, 2014
Рубрика: Самостоятельные расчеты

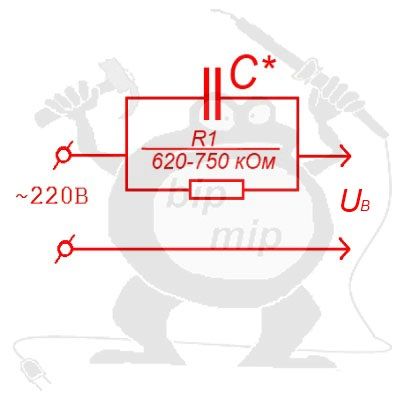

Маломощные зарядные устройства для герметизированных малогабаритных аккумуляторов, блоки питания для светодиодных ламп, блоки питания для низковольтных слаботочных устройств обычно подключают к первичной сети переменного тока 220 вольт через понижающие трансформаторы или добавочные резисторы. При этом на гасящем резисторе выделяется большая бесполезная мощность в виде тепла, а трансформаторы имеют большие габариты и вес.
Можно конечно применить малогабаритные трансформаторы, но из-за применения в них очень тонких обмоточных проводов, резко уменьшается надежность таких блоков питания. Известно, что конденсатор, установленный в цепи переменного тока, обладает реактивным сопротивлением, которое зависит от частоты переменного тока, протекающего через его обкладки. Использование конденсаторов позволяет гасить излишнее напряжение, при этом мощность на реактивном сопротивлении не выделяется и это является большим преимуществом конденсатора перед резистором.
Так как полное сопротивление Z цепи, составленной из последовательно включенных нагрузки с активным сопротивлением Rн и гасящего конденсатора с реактивным сопротивлением Хс равно
то прямой расчет емкости гасящего конденсатора довольно сложен.
Поэтому проще воспользоваться номограммой. На ней по оси абсцисс отложены величины сопротивлений нагрузки Rн в килоомах, а по оси ординат отложены величины емкостей гасящих конденсаторов в микрофарадах. По оси, проведенной под углом сорок пять градусов – полные сопротивления Z цепи в килоомах.
Пример. Мостовой выпрямитель с выходным напряжением 12 вольт и током нагрузки 120 мА необходимо питать от сети переменного тока 220 вольт. Надо найти емкость гасящего конденсатора, подключенного последовательно выпрямительному диодному мосту.
Для начала нам необходимо определить сопротивление нагрузки. Rн = U/I = 12 В / 0,12 А = 100 Ом. Теперь определяем полное сопротивление цепи в сети переменного тока 220 вольт. Z = 220 В/0,12 А = 1833 Ом. Далее определяем емкость гасящего конденсатора по номограмме. Для этого из точки на оси абсцисс, соответствующей сопротивлению 100 Ом восстановим перпендикуляр. Через точку, находящуюся на оси Z и соответствующей сопротивлению 1833 Ома, проводим дугу В с центром в точке 0, до пересечения с перпендикуляром А. Получаем точку С, которую проектируем на оси Y – ось емкости. Получаем необходимую емкость гасящего конденсатора, примерно 1,8 мкф. Все просто и удобно. Успехов. К.В.Ю.
Скачать рисунок номограммы можно в формате sPlan здесь.
Использование конденсатора в качестве сопротивления (Одна Загрузка)
Просмотров:20 652
Метки: Расчет конденсатора
Высоковольтный сетевой блок питания с гасящим конденсатором и защитой
Во многих конструкциях радиолюбители применяют бестрансформаторные блоки питания с гасящим конденсатором.
Они привлекательны своей простотой, им не опасны замыкания выхода. Эти блоки, по существу, представляют собой источники тока, значение которого зависит от ёмкости гасящего конденсатора. Оно не может быть превышено даже при коротком замыкании в нагрузке. Но по той же причине такие блоки нельзя включать в сеть при недостаточной нагрузке или вовсе без неё. В этих случаях напряжение на выходе блока резко возрастает и способно достичь амплитуды сетевого напряжения, в результате чего может быть пробит сглаживающий конденсатор выпрямителя. По той же причине возможен выход из строя и деталей устройства, которое питается от такого блока. Поэтому блок питания с гасящим конденсатором без соответствующих мер защиты недопустимо включать в сеть без нагрузки.
Но самый опасный недостаток блока питания с гасящим конденсатором — тяжёлые условия работы этого конденсатора, вследствие чего велика вероятность его пробоя с тяжёлыми последствиями. Поэтому необходима защита блока не только от недостаточной нагрузки, но и от последствий пробоя гасящего конденсатора.
Подробно об особенностях блоков питания с гасящим конденсатором можно прочитать в статье [1].
Вариант блока питания с защитой от описанных выше ситуаций предложен в этой статье. В типовую схему добавлено всего несколько деталей, которые практически всегда есть под рукой. Проведённые эксперименты показали, что защита эффективна и при пробое гасящего конденсатора, и при отключении нагрузки или уменьшении потребляемого ею тока. Порог срабатывания защиты может быть легко установлен на любом уровне.
На рисунке изображена схема блока, который обеспечивает выходной ток примерно 120 мА при выходном напряжении до 130 В. Он предназначен для питания светильника из соединённых в последовательные и параллельные группы мощных светодиодов. Мне удалось подобрать симметричные динисторы VS1-VS4 так, что защита срабатывает при превышении выходным напряжением значения около 135 В. Идея использовать цепочку последовательно соединённых ди-нисторов взята из статьи [2].
Рис. Схема блока, который обеспечивает выходной ток примерно 120 мА при выходном напряжении до 130 В
Тринистор VS5, резистор R3, динисторы VS1-VS4 и диод VD5 — элементы собственно защиты.
Резистор R2 и плавкая вставка FU1 тоже выполняют защитные функции, но они обычно имеются в любом блоке питания с гасящим конденсатором независимо от того, применяется ли там предлагаемая защита или нет.
Допустим, нагрузка отключилась. Например, перегорели светодиоды, питаемые от блока. Напряжение на выходе выпрямительного моста VD1-VD4 начинает расти. При некотором его значении динисторы VS1-VS4 открываются, и проходящий по ним ток открывает тринистор VS5, который замыкает выход выпрямителя. Это повторяется в каждом полупериоде сетевого напряжения, не давая напряжению на конденсаторе C2 превысить допустимое значение. Диод VD5 защищает управляющий электрод тринистора VS5 от разрядного тока конденсатора C2, который без этого диода может быть довольно значительным и вывести из строя тринистор.
Если ёмкость гасящего конденсатора C1 невелика, ни резистор R2, ни плавкая вставка FU1 после срабатывания защиты не перегорят, и в таком состоянии блок может находиться очень долго. После восстановления нагрузки он возвратится в обычный рабочий режим.
Но при большой ёмкости гасящего конденсатора перегорание резистора R2 возможно. В моём случае при ёмкости конденсатора C1 3,6 мкФ этот резистор перегорал.
После пробоя гасящего конденсатора напряжение на выходе выпрямителя также начинает расти, а когда оно достигает порога срабатывания защиты, симметричные динисторы VS1-VS4 и тринистор VS5 открываются. Это закорачивает выход выпрямителя, предохраняя от перенапряжения нагрузку. Но ток, протекающий через плавкую вставку FU1, резистор R2, диодный мост VD1-VD4 и тринистор VS5, будет ограничен лишь сопротивлением резистора R2, прямым сопротивлением p-n переходов двух выпрямительных диодов и сопротивлением анод-катод открытого тринистора VS5.
Естественно, ток в этой цепи значительно возрастёт, что вызовет перегорание резистора R2 и плавкой вставки FU1 (именно в такой последовательности, причём чаще всего вставка FU1 остаётся целой). Как показали многочисленные эксперименты, выпрямительные диоды и тринистор указанных на схеме типов выдерживают аварийный ток без повреждений.
Подключённый же к выходу блока питания контрольный светодиод остался цел после всех экспериментов с имитацией пробоя конденсатора, что свидетельствует о надёжности защиты нагрузки.
Имейте в виду, что далеко не все конденсаторы могут работать в качестве гасящего (C1). Теоретически конденсатор в цепи переменного тока мощности не рассеивает. Но реально в диэлектрике, находящемся в сильном переменном электрическом поле, и в тонких обкладках, по которым протекает значительный ток, выделяется некоторое количество тепла. Можно заранее проверить пригодность конденсатора для использования в качестве гасящего, просто включив его напрямую в электросеть и через полчаса оценив температуру корпуса. При этом следует соблюдать крайнюю осторожность, поскольку некоторые конденсаторы, даже рассчитанные на высокое напряжение постоянного тока, в таком режиме могут взорваться. Лучше всего на время проверки поместить конденсатор в прочный контейнер. Если конденсатор успевает заметно разогреться, он непригоден для использования в качестве гасящего.
Практически не нагреваются специальные конденсаторы для промышленных электроустановок, рассчитанные на большую реактивную мощность. На таких конденсаторах обычно указано допустимое не постоянное, а переменное напряжение. Их используют, например, в люминесцентных светильниках и в пускорегулирующих устройствах асинхронных электродвигателей. Пригодны также плёночные помехоподавляющие конденсаторы класса защиты X2 на переменное напряжение 250 В и более.
Из «обычных» конденсаторов можно применять металлоплёночные К73-17 с номинальным постоянным напряжением не менее 630 В. Они выдерживают переменную составляющую приложенного к ним напряжения амплитудой примерно до 350 В. Приблизительно такой она становится при повышении эффективного значения напряжения в сети 230 В на 10 %, что согласно действующему стандарту вполне возможно. Применять такие конденсаторы на меньшее постоянное напряжение недопустимо. Например, конденсаторы К73-17 на 400 В надёжно работают лишь при амплитуде переменного напряжения не более 280 В.
О методике расчёта ёмкости гасящего конденсатора можно прочитать в статьях [1] и [3]. В последней приведены и рекомендации по выбору гасящих конденсаторов из ассортимента тогда доступных.
Я применил в описываемом блоке питания полипропиленовый конденсатор К78-22 от люминесцентного светильника, в котором он использовался для улучшения коэффициента мощности и включался для этого непосредственно в сеть. Он выдерживает переменное напряжение до 450 В частотой 50 Гц.
Диоды 1N4007 можно заменить другими выпрямительными диодами или готовыми выпрямительными мостами с допустимым обратным напряжением не менее 800 В, выдерживающими средний выпрямленный ток не менее 1 А и кратковременные импульсы тока амплитудой не менее 30 А.
Симметричные динисторы DB3 и DB4 допустимо комбинировать между собой в любом сочетании, набирая нужное напряжение срабатывания защиты. Напряжение открывания динисторов DB3 находится в пределах 28…36 В, а динисторов DB4 — 35…40 В. Для них допустим импульсный ток до 2 А, что вполне достаточно для надёжного открывания тринистора любого типа.
Эти динисторы, а также диоды 1N4007 можно выпаять из электронных балластов КЛЛ. Заменять упомянутые дини-сторы приборами серии КН102 нельзя. Они не выдерживают ток, необходимый для открывания тринистора КУ221Г Тринистор КУ221Г устойчив к значительным кратковременным перегрузкам, допустимый импульсный ток в открытом состоянии у него — 100 А. Но можно применять и другие тринисторы. Главное, чтобы допустимое напряжение в закрытом состоянии было не менее 300 В, допустимый ток — не менее 10 А (кратковременно не менее 30 А). Подойдут, например, КУ202Л-КЛ202Н.
О резисторе R2 необходимо сказать особо. Понятно, что чем меньше допустимая рассеиваемая им мощность, тем быстрее он перегорит. Но эта мощность должна быть не меньше той, что выделяется на этом резисторе при нормальной работе блока питания, когда он не должен перегреваться и уж тем более перегорать. Если это условие не выполняется, следует применить резистор меньшего сопротивления либо с большей номинальной мощностью. Возможно, при уменьшенном сопротивлении резистора R2 потребуется и более мощный тринистор, ток через который при пробое гасящего конденсатора увеличится.
Интересно, что более чем в десятке проведённых экспериментов с имитацией пробоя конденсатора резистор R2 мощностью 0,25 Вт сгорал первым. Плавкая вставка FU1 на 0,5 А перегорела всего один раз. Причём резисторы МЛТ именно сгорают с шипением, искрами и пламенем. Более современные резисторы перегорают с громким хлопком, внешне никак не изменяясь. Но для обеспечения пожаробезопасности на резистор R2 в любом случае необходимо надеть трубку из негорючего материала, например из стекловолокна. Такие трубки можно найти в утюгах и других электронагревательных приборах.
Для обеспечения безопасности при установке порога срабатывания защиты необходимо питать блок через разделительный трансформатор. Прежде всего, оцените потребное число дини-сторов. Для этого измерьте и запишите напряжение открывания каждого имеющегося динистора. Затем выберите из числа проверенных те, сумма напряжений открывания которых наиболее близка к требуемому порогу срабатывания защиты. Если в наличии много динисторов, выбрать из них нужные будет несложно.
Для точной подгонки порога можно один из динисторов заменить одним или несколькими стабилитронами. После этого останется установить подобранные детали на плату блока питания и проверить её в работе.
Для проверки подключите собранный блок без нагрузки к автотрансформатору, выходное напряжение которого предварительно установите равным нулю. К выходу блока подключите вольтметр. Затем медленно повышайте напряжение на выходе автотрансформатора. Поскольку блок питания работает без нагрузки, напряжение на его выходе будет близким к амплитуде входного и расти вместе с ним. Когда оно сравняется с порогом защиты, она сработает, и показания вольтметра перестанут расти. Этот момент будет легко зафиксировать по увеличению громкости гудения автотрансформатора. Нужно убедиться, что резистор R2 не перегорит при этом состоянии блока питания даже при максимально возможном напряжении в сети.
Рекомендую несколько раз включить блок питания в сеть без нагрузки, а затем с закороченным гасящим конденсатором, чтобы удостовериться в надёжном срабатывании защиты в обоих случаях, а также в пожаробезопасном сгорании резистора R2 при пробое конденсатора.
Несколькими сгоревшими резисторами ради безопасности стоит пожертвовать.
Литература
1. Дорофеев М. Бестрансформаторный с гасящим конденсатором. — Радио, 1995, № 1, с. 41, 42; № 2, с. 36, 37.
2. Нечаев И. Сигнализатор превышения номинального сетевого напряжения. — Радио, 2017, № 11, с. 37, 38.
3. Бирюков С. Расчёт сетевого источника питания с гасящим конденсатором. — Радио, 1997, № 5, с. 48-50.
Автор: А. Карпачев, г. Железногорск Курской обл.
