Керамический конденсатор: что это такое и его преимущества
В этом блоге мы уже комментировали другие Электронные компоненты, включая электролитические конденсаторы, y как их можно проверить, в настоящее время настала очередь керамического конденсатора, особый тип этих пассивных устройств, которые также широко используются во многих цепях всех видов и имеют некоторые особенности по сравнению с электролитическими конденсаторами.
С этим руководством вы поймете Кто они такие, как они построены, возможные приложения, как они работают, а также некоторые примеры использования и где их можно купить.
Индекс
- 1 Что такое конденсатор?
- 2 керамический конденсатор
- 2.1 История керамического конденсатора
- 2.2 Типы керамических конденсаторов
- 2.3 приложений
- 3 Характеристики конденсатора
- 3.1 коды
- 4 Преимущества и недостатки
- 5 Как проверить дисковый керамический конденсатор
- 6 где купить конденсаторы
Что такое конденсатор?
Un конденсатор Это электронное устройство, способное накапливать электрический заряд в виде разности потенциалов.
Это пассивный элемент, такой как резисторы, потенциометры, катушки и т. д. Что касается способа достижения этого накопления энергии, они делают это, поддерживая электрическое поле.
Конденсаторы имеют множество применений и могут использоваться как в электронных схемах, так и в электрических цепях, как в постоянный ток и переменный ток.
керамический конденсатор

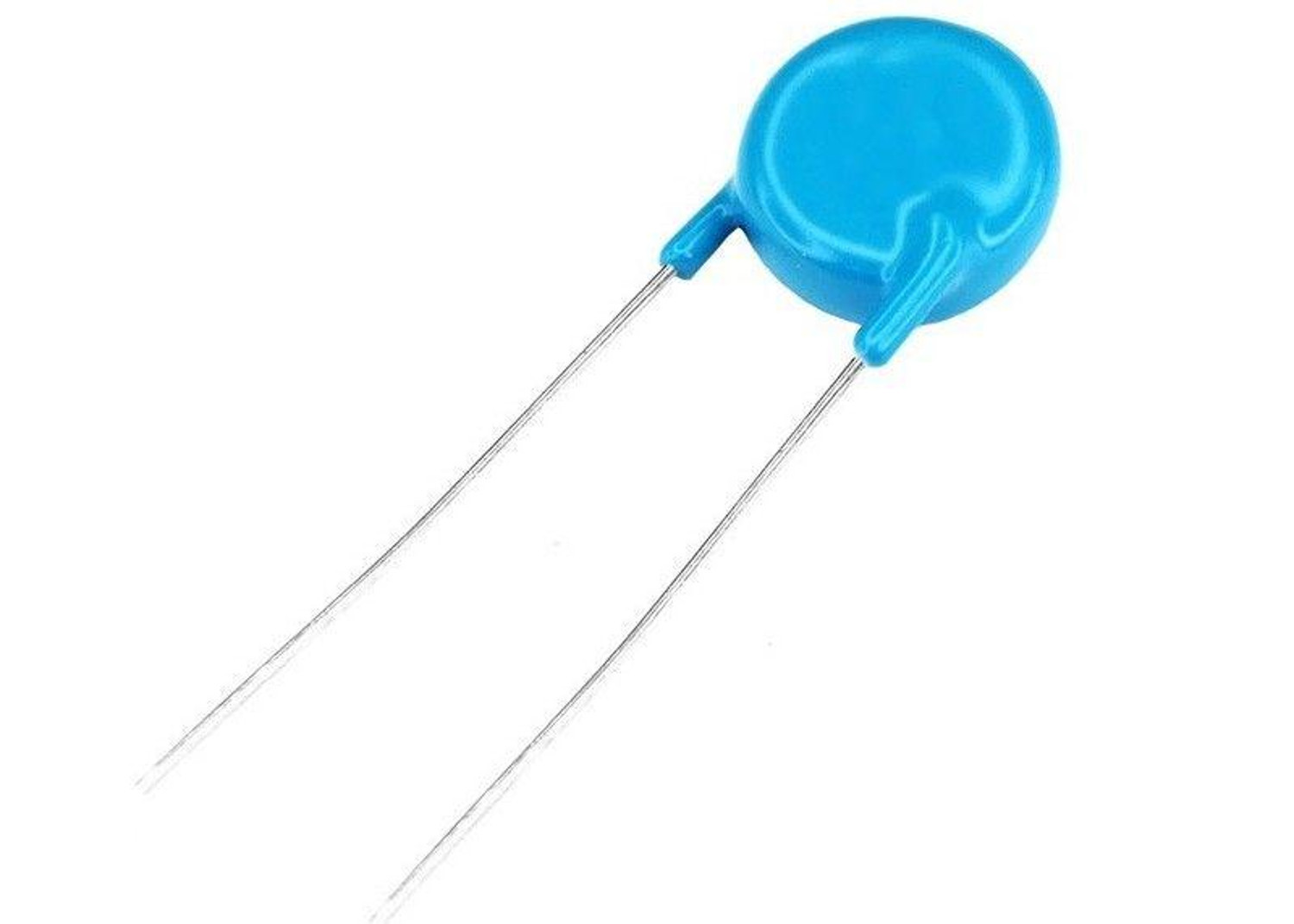

Un керамический конденсатор Обычно они имеют ту своеобразную форму, которая иногда выглядит как чечевица, хотя могут быть реализованы и в виде элементов поверхностного монтажа (SMD), например MLCC (очень модных сейчас из-за проблем с видеокартами NVIDIA). В этом случае отличие от других типов конденсаторов заключается в том, что в качестве диэлектрического материала используется керамика, отсюда и его название.
Они обычно используют несколько слоев, с разные возможности (они обычно от 1нФ до 1Ф, хотя бывают и до 100Ф), размеры и геометрические формы.
Однако из-за негативных эффектов, таких как вихревые токи.
В настоящее время считается, что MLCC являются наиболее широко используемыми, поскольку они находят применение в современной электронике, с объемом производства около 1.000.000.000 XNUMX XNUMX XNUMX единиц в год.
Керамический (слева) и электролитический (справа) конденсатор
Одним из отличий от электролитов является то, что керамический конденсатор им не хватает полярности следовательно, их можно использовать любым способом и безопасно в цепях переменного тока, чего не происходит с электролитами, которые имеют определенную полярность, и полюса должны соблюдаться, если вы не хотите получить взорвавшийся конденсатор.
С другой стороны, керамический конденсатор также обладает фантастическим
История керамического конденсатора
керамический конденсатор был создан в Италии, в 1900 г.
. В конце 1930-х годов в керамику стали добавлять титанат (BaTiO3 или титанат бария), который можно было производить с меньшими затратами. Первые применения этих устройств были в военном электронном оборудовании в 40-х годах, а два десятилетия спустя начали продаваться керамические пластинчатые конденсаторы, которые были необходимы для развития электроники в 70-х годах.
Диэлектрик керамического конденсатора также может быть изготовлен из других материалов, таких как C0G, NP0, X7R, Y5V, Z5U.
Типы керамических конденсаторов
Несколько типы керамических конденсаторов, некоторые из наиболее важных:
- полупроводники: они самые маленькие, так как достигают хорошей плотности, большой емкости и небольшого размера. Для этого они используют высокую диэлектрическую проницаемость и очень малую толщину слоя.
- высокое напряжение: Титанат бария и титанат стронция используются в качестве керамического материала, чтобы противостоять более высоким нагрузкам.
- многослойный керамический конденсатор: в них используется несколько слоев керамики или диэлектрического и проводящего материала. Они также известны как монолитные чип-конденсаторы. Они отличаются высокой точностью, небольшими размерами и идеально подходят для поверхностного монтажа на Печатные платы. Указанные MLCC относятся к этому типу.
керамические дисковые конденсаторы
Напротив, многослойная керамика тип MLCC, используют шлифование параэлектрических и сегнетоэлектрических материалов вместе с чередующимися металлическими слоями. Они могут иметь 500 и более слоев и толщину слоев 0.
5 мкм. Его диапазон приложений несколько более специфичен и имеет меньшую емкость и поддержку напряжения, чем предыдущие.
приложений
- MLCC: в основном для электронной промышленности, в широком спектре устройств, от компьютеров до мобильных устройств, телевизоров и т. д.
- другие: они могут варьироваться от устройств и систем высокого напряжения и переменного тока до преобразователей переменного тока в постоянный, высокочастотных цепей, щеточных двигателей постоянного тока для снижения радиочастотного шума, робототехники и т. д.
Характеристики конденсатора
Конденсаторы, как электролитические, так и керамические, обладают рядом характеристик, которые следует знать при выборе подходящих для своего проекта. Являются
- Точность и терпимость: Как и резисторы, конденсаторы также имеют свои допуски и точность. В настоящее время существует два класса:
- Класс 1 предназначен для приложений, где требуется высочайшая точность и где емкость остается постоянной при приложенном напряжении, температуре и частоте. Они работают в диапазоне температур от -55ºC до +125ºC, а допуск обычно меняется только ±1%.
- Класс 2 имеет более высокую пропускную способность, но менее точен и их переносимость хуже. Его термическая стабильность может привести к изменению его емкости до 15% и допуску примерно на 20% по отношению к номинальной мощности.
- Формат: Существуют обычные керамические конденсаторы для пайки или использования на макетной плате, MLCC для современных печатных плат или печатных плат.
- мощность и напряжение: не все поддерживают одинаковое напряжение и мощность. Это параметр, который вам нужно будет проверить при покупке, чтобы убедиться, что он поддерживает диапазоны, в которых он будет работать. Те, у которых более 200 ВА, выдерживают напряжения от 2 кВ до 100 кВ, что очень много даже для ЛЭП.
В настоящее время существует два класса:
коды
Керамические конденсаторы имеют 3 цифры, выгравированные на одной из сторон. Например, 101, 102, 103 и т. д., помимо значений в пФ (пикофарадах). Эти коды легко интерпретировать:
- Первые две цифры — это значение емкости в пФ.
- Третье число указывает количество нулей, применяемых к значению.
По пример, а 104 означает, что в нем 10 · 10.000 100.000 = 100 0.1 пФ, или что такое же XNUMX нФ или XNUMX мкФ.
Некоторые типы керамических конденсаторов поляризованы, поэтому его клеммы + и — также будут помечены, хотя это не так часто встречается.
En надписи Вы также можете увидеть производителя, поддерживаемое напряжение или допуски…
Преимущества и недостатки
Если вам интересно Преимущества и недостатки керамического конденсатора характерными точками являются:
- преимущество:
- Компактная структура.
- Дешево.
- Подходит для переменного тока из-за его неполяризованной природы.
- Устойчив к помехам сигнала.
- Компактная структура.
- недостатки:
- Значение емкости меньше.
- Они оказывают микрофонное воздействие на цепи.
Как проверить дисковый керамический конденсатор
Чтобы проверить работу керамического дискового конденсатора и проверить, правильно ли он работает или поврежден (короткое замыкание из-за избыточного напряжения,…), вы можете Следуй этим шагам:
- Используйте мультиметр или мультиметр для проверки керамического конденсатора.
- Смотрите статью, посвященную этому…
где купить конденсаторы
Чтобы купить эти дешевые устройства, можно поискать в специализированных магазинах электроники или на таких площадках, как Amazon:
- Упаковка из 650 керамических конденсаторов 10 различных типов/емкости..
- В упаковке 630 шт. электролитических конденсаторов различной емкости..
- Комплект из 100 керамических конденсаторов типа MLCC.
- 10 неполяризованных полипропиленовых конденсаторов.
- 300 единиц высоковольтных конденсаторов.
- 4 высоковольтных электролитических конденсатора.
электролитических конденсаторов различной емкости..керамический конденсатор дисковый
