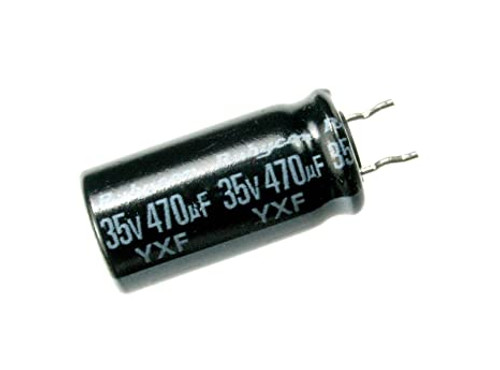

Что такое еср конденсатора. Измерение эпс (esr) конденсаторов

ИЗМЕРИТЕЛЬ ESR

Для проверки конденсаторов, решил собрать так называемый «измеритель ESR”. Ведь с испытанием диодов и резисторов проблем не возникает, а вот с конденсаторами сложнее. Как известно, ESR — это сокращение от Equivalent Serial Resistance, — означает «эквивалентное последовательное сопротивление”. Объясним проще. В упрощенном виде электролитический конденсатор представляет собой две алюминиевые ленточные обкладки, разделенные прокладкой из пористого материала, пропитанного электролитом (отсюда и название электролитический). Диэлектриком в таких конденсаторах является очень тонкая оксидная пленка, образующаяся на поверхности алюминиевой фольги при подаче на обкладки напряжения определенной полярности. К этим ленточным обкладкам присоединяются проволочные выводы. Ленты сворачиваются в рулон, и все это помещается в герметичный корпус. Благодаря очень малой толщине диэлектрика и большой площади обкладок оксидные конденсаторы при малых габаритах имеют большую емкость.

В процессе работы внутри конденсатора протекают электрохимические процессы, разрушающие место соединения вывода с обкладками. Контакт нарушается, и в результате появляется так называемое переходное сопротивление, достигающее значения десятков ом и более, что эквивалентно включению последовательно с конденсатором резистора, который находится в самом конденсаторе. Зарядные и разрядные токи вызывают нагрев этого «резистора”, что еще больше усиливает разрушительный процесс. Другая причина выхода из строя электролитического конденсатора — это «высыхание”, когда из-за плохой герметизации происходит испарение электролита. В этом случае возрастает реактивное емкостное (Хс) сопротивление конденсатора, так как емкость последнего уменьшается. Наличие последовательного сопротивления негативно сказывается на работе устройства, нарушая логику работы конденсатора в схеме. (Если включить, например, последовательно с конденсатором фильтра выпрямителя резистор сопротивлением десяток Ом, на выходе последнего резко возрастут пульсации выпрямленного напряжения).

Особенно сильно сказывается повышенное значение ESR конденсаторов (причем всего до пары Ом) на работе импульсных блоков питания.

Принцип работы данного измерителей ESR основан на измерении емкостного сопротивления конденсатора, т.е., по сути, это омметр, работающий на переменном токе.

Как известно, Xс=1/2πfC , где

Xс — емкостное сопротивление, Ом;
f — частота, Герц;
С — емкость, Фарад.

На микросхеме DD1 собран генератор прямоугольных импульсов (элементы D1.1, D1.2), буферный усилитель (элементы D1.3, D1.4) и усилительный каскад на транзисторах. Частота генерации определяется элементами С1 и R1 и равна 100 кГц. Прямоугольные импульсы через разделительный конденсатор С2 подаются на первичную обмотку повышающего трансформатора Т1. Во вторичную обмотку после выпрямителя на диоде включен микроамперметр, по шкале которого отсчитывают значение ESR. Конденсатор С3 сглаживает пульсации выпрямленного напряжения. При включении питания стрелка микроамперметра отклоняется на конечную отметку шкалы (добиваются подбором резистора R2).

Такое ее положение соответствует значению «бесконечность” измеряемого ESR. Если подключить исправный оксидный конденсатор параллельно обмотке I трансформатора Т1, то благодаря низкому емкостному сопротивлению конденсатор зашунтирует обмотку, и стрелка измерителя приблизится к нулю. При наличии же в измеряемом дефекта, в нем повышается значение ESR. Часть переменного тока потечет через обмотку, и стрелка будет все меньше отклоняться от значения «бесконечность”. Чем больше ESR, тем больший ток протекает через обмотку и меньший через конденсатор, и тем ближе к положению «бесконечность” находится стрелка.

Трансформатор наматывают на ферритовом кольце с внешним диаметром 10…15 мм. Первичная обмотка содержит 10 витков провода ПЭВ-2 диаметром 0,5 мм, вторичная — 200 витков ПЭВ-2 диаметром 0,1 мм. Диод обязательно должен быть германиевым, например Д9, Д310, Д311, ГД507. Кремниевые диоды имеют большое пороговое напряжение открывания (0,5…0,7 В), что приведет к сильной нелинейности шкалы измерителя в области измерения малых сопротивлений. Градуируют измеритель ESR с помощью нескольких резисторов сопротивлением 1 Ом. Замкнув щупы, отмечают, где будет нулевая отметка шкалы. Из-за наличия сопротивления в соединительных проводах, она может не совпадать с положением стрелки при выключенном питании. Поэтому провода, идущие к щупам, должны быть по возможности короткими. Далее подключают два параллельно соединенных резистора на 1 Ом и отмечают положение стрелки, соответствующее измеряемому сопротивлению 0,5 Ом. Затем подключают резисторы на 1, 2, 3, 5 и 10 Ом и отмечают положения стрелки при измерении этих сопротивлений. На этом можно остановиться, так как электролитические конденсаторы емкостью более 4,7 мкФ с ESR больше 10 Ом хотя и могут работать, но уже не долго:)

ESR — Equivalent Series Resistance — один из параметров конденсатора, характеризующий его активные потери в цепи переменного тока. В эквиваленте его можно представить, как включенный последовательно с конденсатором резистор, сопротивление которого определяется, главным образом, диэлектрическими потерями, а так же сопротивлением обкладок, внутренних контактных соединений и выводов конденсатора. В русскоязычной аббревиатуре — Эквивалентное Последовательное Сопротивление — ЭПС.

Потери в диэлектрике, обусловленные особенностями его поляризации, составляют основную часть потерь в конденсаторе и определяются материалом, а так же толщиной слоя диэлектрика.

Поляризация — ограниченное смещение связанных зарядов диэлектрика в электрическом поле.

Рассматривать детально процессы всех видов поляризации здесь нет необходимости, но вкратце это можно пояснить следующим образом:
Частицы диэлектрика, обладающие зарядом, под воздействием переменного электрического поля вынуждены совершать непроизвольные механические колебания, обусловленные их переориентацией и смещением (поляризацией).
В слоях диэлектрика, близких к обкладкам, заряды, не покидая своих связей, активно участвуют в общем процессе перезаряда конденсатора. По сути уменьшается толщина реального диэлектрика. В результате существенно повышается ёмкость конденсатора но, по причине инертности и внутреннего трения связанных частиц, процессы сопровождаются выделением тепла и потерями энергии в токопроводящих слоях диэлектрика.

С увеличением частоты, диэлектрические потери пропорционально возрастают.

В результате угол сдвига фаз между током и напряжением составит не 90°, как в идеальном конденсаторе, а несколько меньше.
Тангенс угла δ , составляющего эту разницу с 90°, называют тангенсом угла диэлектрических потерь.
Аналогичный сдвиг происходит в цепи при последовательном включении конденсатора и резистора. В связи с этим для расчётов принято понятие последовательного эквивалентного сопротивления ESR, в котором диэлектрические потери суммируются с активным сопротивлением обкладок, соединений и выводов, представляя собой по сути резистор, подключенный последовательно с конденсатором.

Тангенс угла потерь определится соотношением R/Xc , как тригонометрическая функция отношения двух катетов треугольника сопротивлений, показанного на рисунке выше.

В электролитических конденсаторах значимой частью ESR является сопротивление жидкого электролита, который используется в качестве составляющей одной из обкладок для обеспечения максимальной площади соприкосновения с диэлектриком.

Если сопротивление электролита в конденсаторе рассмотреть как проводник с поперечным сечением, равным площади одной из обкладок и длиной проводника, приблизительно равной толщине пропитанной бумаги, можно предположить, что эта величина будет относительно малой. В реальных конденсаторах она обычно соизмерима с сотыми долями Ома при 20°C.
Но, следует учитывать, что для конденсаторов большой ёмкости, используемых в фильтрах выпрямителей ИИП на рабочей частоте порядка 100 кГц, когда его реактивное сопротивление измеряется тысячными долями Ома, эта величина может составлять основные потери, но будет значительно уменьшаться по мере прогрева.

Величина диэлектрических потерь на таких частотах в электролитических конденсаторах фильтров ИИП обычно в несколько раз больше, и лишь в самых лучших случаях может быть примерно равна и даже меньше потерь в электролите.

Сопротивление электролита существенно зависит от температуры по причине изменения степени его вязкости и подвижности ионов.

В процессе работы происходит нагрев диэлектрика и электролита переменным током, в связи с чем существенно уменьшается сопротивление электролита, тогда ESR конденсатора будет определяться, главным образом, его диэлектрическими потерями.

В случаях разогрева до температуры кипения, электролит утрачивает свои первоначальные свойства и при последующем охлаждении становится более вязким, что значительно повышает его сопротивление. Дальнейшая эксплуатация будет вызывать ещё больший разогрев и ухудшение качества электролита, что в последствии приведёт к непригодности конденсатора для дальнейшей работы в устройстве.
Обычно неисправные электролитические конденсаторы, в которых кипел электролит, определяются визуально по вздувшемуся и разгерметизированному корпусу.

Для надёжности работы электролитических конденсаторов очень важен правильный выбор его типа, номинала и максимального напряжения в зависимости от режимов.
Для фильтров преобразователей, работающих на частотах десятков или сотен килогерц, производители выпускают специальные конденсаторы с малым ESR и указывают полное сопротивление переменному току (импеданс Z) для всех номиналов в таблицах.
Тип таких конденсаторов сопровождается пометкой в технической документации — Low impedance или Low ESR.

Для анализа состояния конденсатора применяются измерители и пробники ESR, которые могут быть выполнены исходя из разных принципов измерений и требований к погрешностям. Большая часть ESR-метров и пробников основана на принципе измерения импеданса.
Подробнее о способах измерения можно ознакомиться на страничке — измерение ESR .

Замечания и предложения принимаются и приветствуются!

Собственно, как я уже когда-то очень давно обещал, расскажу про простейший измеритель ESR. В дальнейшем буду писать не ESR, а ЭПС(эквивалентное последовательное сопротивление), поскольку лень переключать раскладку. И так, кратко, что же такое ЭПС.

ЭПС можно представить в виде резистора, включенного последовательно с кондесатором.
На данной картинке — R. Собственно, у исправного конденсатора этот показатель измеряется долями Ома, для конденсаторов малой емкости (до 100мкф) может достигать 2-3 Ом. Более подробно значения ЭПС для исправных конденсаторов можно найти в справочных данных производителей. Со временем, из-за испарения электролита, это сопротивление увеличивается, что приводит к повышению мощности потерь. Как результат конденсатор сильнее нагревается, что еще сильнее ускоряет процесс испарения электролита и приводит к потере емкости.
На практике ремонта точное измерение ЭПС не нужно. Достаточно считать любой конденсатор с ЭПС выше 1-2 Ом неисправным. Можно считать это спорным утверждением, в интернете достаточно легко найти целые таблицы с значениями ЭПС для конденсаторов различной емкости. Однако я убеждался неоднократно, что приблизительной оценки вполне достаточно. Не говоря уже о том, что результаты измерения ЭПС одних и тех же конденсаторов(новых), одного и того же производителя сильно разнятся в зависимости от партии, времени года и фазы луны.
Я использую простой измеритель на копеечной микросхеме. Разработал его Manfred Mornhinweg .

Конструкция довольно простая, но привлекательна своей нетребовательностью к трансформатору. Из недостатков — шкала получается «широкая», в моем случае 0-20ом. Соответственно, нужна большая измерительная головка, т.н. «магнитофонные» (из индикаторов уровня магнитофонов), не подойдут — будет неудобно работать.
В качестве трансформатора автор намотал две обмотки 400 и 20 витков на ферритном кольце 19х16х5мм 2000НМ. Однако можно поступить значительно проще — использовать трансформатор дежурки из любого ATX блока питания. Достаточно заменить R8 на подстроечный многооборотный резистор 3296W сопротивлением 51к. При помощи этого резистора можно будет увеличить коэффициент усиления измерительного усилителя и компенсировать недостаточный коэффициент трансформации. LM7805 необходимо заменить на LM1117-5, это снизит потребляемый ток, плюс нижний порог напряжения питания опустится примерно до 6.5В. Стабилизатор обязателен, иначе шкала будет плавать в зависимости от напряжения питания. Для питания я использовал обычную «Крону». Саму микросхему обязательно поставьте в панельку!
Настройка прибора сводится к установке «нуля» и калибровке шкалы. Для калибровки шкалы используются низкоомные резисторы с допусками 0.5% и сопротивлениями от 0 до 2-5 Ом. Калибровка производится следующим образом — снимаем защитное стекло с индикаторной головки. Включаем прибор и измеряем сопротивление эталонных резисторов. Смотрим, куда отклоняется стрелка и ставим в этом месте на шкале метку с соответствующим сопротивлением. Так размечаем шкалу.
Измеряемые низковольтные конденсаторы(до 50-80 вольт без проблем) разряжаются резисторами R5, R6 и первичной обмоткой трансформатора. «Сетевые» емкости(те, которые после диодного моста в импульсных БП) я предварительно разряжаю приспособой, сделанной из резистора 510 Ом/1Вт, иглы от шприца, крокодила и корпуса гелевой ручки. В теории цепочка R5-R6 должна разрядить и такие емкости, но на практике, выбивает TL062:) Именно поэтому ее надо ставить в панельку -чтобы быстро заменить. Но надежнее — предварительно разрядить «сетевую» емкость.
В целом — очень удачный прибор — дешев, прост, не требователен к трансформатору.

Equivalent Series Resistance (Эквивалентное Последовательное Сопротивление — ЭПС), как один из значимых паразитных параметров электролитических конденсаторов, в последние годы приобрёл широкую популярность среди ремонтников электронной аппаратуры. Измерители и пробники ESR для многих мастеров стали прибором первой необходимости наряду с тестером или мультиметром.
Увеличение ESR конденсатора на несколько Ом, а иногда на несколько десятых долей Ома, может являться причиной неработоспособности устройства, в котором он установлен, что иногда невозможно выявить существующими измерителями ёмкости, не способными учитывать другие параметры конденсатора.

Обычно в ремонтной практике не требуется особой точности в измерении ESR, поэтому ощутимая погрешность пробников чаще не вызывает неудобств в отыскании неисправных элементов, а определение состояния конденсатора пробником может упрощаться до оценки его качества по принципу – годен или не годен для работы в конкретном узле устройства.
Но, следует отметить, для конденсаторов, работающих при больших импульсных токах, например, в фильтрах преобразователей, иногда требуется более объективная оценка качества, а погрешность в десятые и даже сотые доли Ома может иметь существенное значение.

Большинство популярных и применяемых в ремонтной практике приборов и пробников ESR основаны на измерении полного сопротивления переменному току на частоте 40 — 100 кГц. На частотах этого порядка для электролитических конденсаторов больших номиналов такие приборы покажут значения, максимально близкие к величине ESR, которая составит основную часть импеданса на этих частотах.
Недостатком такого способа является значительная погрешность при измерении малых номиналов ёмкостей (менее 10 uF), когда реактивное сопротивление конденсатора на данной частоте соизмеримо и может превышать ESR.
Тогда прибор покажет значение импеданса, а реальное значение ESR может быть в несколько раз меньше.

Одним из требований в плане практичности использования ESR-пробников является возможность производить замеры без выпаивания конденсатора из платы. Следовательно, процесс измерения должен происходить при достаточно низком падении напряжения на проверяемом конденсаторе, исключая отпирание переходов полупроводниковых элементов схемы.

В большинстве случаев такие нехитрые измерители импеданса мастера собирают самостоятельно по схемам, широко распространённым в интернете, но кто-то применяет и свои разработки с учётом личных предпочтений в плане удобства пользования или точности измерений.
В продаже существуют как простые пробники со светодиодной или стрелочной индикацией, так и измерители с цифровой шкалой различной степени сложности.

Подробно останавливаться на принципах и методах измерения импеданса нет необходимости, таких обсуждений и описаний существует достаточно много и их нетрудно найти в интернете. Но некоторые особенности отдельных конструкций всё же могут заслуживать внимания.

В этой статье предлагается рассмотреть один из способов измерения ESR и ёмкости, как отдельных параметров конденсатора.

Достаточно точный и несложный метод, который используется во многих любительских и промышленных приборах, реализован в измерителе Micro, популярном среди мастеров – участников ремонтных форумов monitor. net.ru и monitor.espec.ws.

Если испытываемый конденсатор ёмкостью C заряжать от источника постоянного тока I , напряжение на его выводах будет линейно нарастать от значения U R по закону:

C dU/dt = I = const .

U R – падение напряжения на активном сопротивлении конденсатора (ESR).

В таком случае ёмкость конденсатора будет определяться выражением:

Посчитать U R для вычисления ESR можно несколькими способами, например, составив уравнение прямой по двум точкам и найти координату Y для нулевого значения X, либо геометрически, исходя из соотношения сторон подобных треугольников…

Активное сопротивление конденсатора (ESR) в таком случае составит:

Для реализации такого метода нет необходимости в применении АЦП, пороговые значения напряжений для управления таймером устанавливаются компараторами, а математические вычисления ёмкости и ESR производятся микроконтроллером с выводом информации на ЖК дисплей.

В некоторых подобных конструкциях для измерения ESR используется более простой, но менее точный способ.
Производится измерение уровня напряжения U R посредством АЦП в начальный момент времени.
Несмотря на то, что измерительный импульс достаточно короткий (1-2 uS), конденсаторы меньшей ёмкости успевают зарядиться до большего значения, чем конденсаторы большой ёмкости, что создаёт некоторую погрешность в измерении ESR разных номиналов конденсаторов.

Следует учитывать, что ESR, измеренный постоянным током, является относительным показателем качества электролитического конденсатора.
Значимой составляющей ESR являются диэлектрические потери, которые существенно меняются с изменением частоты переменного тока.

Существуют более сложные и точные методики и способы измерений, основанные на анализе сдвига фаз в конденсаторе. В этом случае ESR определится произведением импеданса и тангенса угла потерь.

Замечания и предложения принимаются и приветствуются!

Как очень просто узнать значение ESR любого конденсатора при ремонтах, используя подручные приборы мы сейчас и разберёмся. Конденсатор, как все знают, имеет такой параметр как ESR (эквивалентное последовательное сопротивление — ЭПС) и измерения его очень полезны при диагностике проблем с электропитаниям. Например в линейных источниках питания, высокий ESR конденсатора фильтра может привести к чрезмерной пульсации тока и далее к перегреву конденсатора с последующим выходом из строя. В общем сейчас мы расскажем, как измерить ESR (ЭПС) конденсатора без — с помощью обычного звукового генератора и мультиметра.

Немного теории про конденсатор

Типичный конденсатор может быть смоделирован как идеальный конденсатор последовательно с резистором — эквивалентное последовательное сопротивление. Если мы приложим напряжение переменного тока на конденсатор при тестировании через токоограничивающий резистор, получим следующую схему:

Схему можно рассматривать как простой резисторный делитель, если частота источника переменного тока достаточно высока, поскольку реактивное сопротивление конденсатора обратно пропорционально частоте практически для любой емкости. Таким образом, мы можем использовать значение измеряемого напряжения на конденсаторе для расчета ESR:

Для ESR получаем такую вышеприведённую формулу. Если использовать генератор с 50 омным выходом, то можно подключить конденсатор при тестировании непосредственно к выходу функционального генератора и измерить напряжение переменного тока на конденсаторе, после чего рассчитать ESR с помощью вышеприведенного уравнения.

Какое напряжение использовать для проверки

Так как электролитические конденсаторы являются поляризованными, мы можем либо использовать напряжение переменного тока с фиксированным значением постоянного тока или просто использовать переменное напряжение достаточно низкого уровня, так чтоб емкости на тесте не превышали максимальное обратное напряжение (обычно меньше 1 В). Большинство ESR метров используют именно этот второй подход, поскольку он прост в реализации и не нужно беспокоиться о полярности измерения. Здесь выберем 100 мВ предел измерения напряжения. Это напряжение выбирается потому, что оно ниже прямого напряжения на p/n-переходе (от 0,2 до 0,7 вольт в зависимости от типа полупроводника) так что можно выполнить измерения ESR прямо в схеме — не выпаивая конденсатор.

На приведенном ниже графике показано расчетное значение ESR в зависимости от измеряемого напряжения при использовании 100 мВ сигнала от 50 Ом источника ЗЧ.

Вообще расчет до сих пор основывался на допущении, что реактивное сопротивление конденсатора близко к нулю. Поэтому для того, чтобы получить наиболее точный результат, важно выбрать частоту измерения на основе значения параметров конденсатора так, чтоб реактивное сопротивление игнорировалось. Напомним, что реактивное сопротивление конденсатора равно:

Если мы игнорируем это и зафиксируем реактивное сопротивление — получим зависимость емкости от частоты. На приведенном ниже графике показаны такие отношения для трех значений (0.5, 1, 2 Ом).

Этот график служит для определения минимальной частоты, необходимой для измерения данной емкости для того, чтобы реактивное сопротивление было ниже заданного значения. Например, если есть конденсатор 10 мкф, минимальная частота на 2 Ома примерно 8 кГц. Если мы хотим, чтобы реактивное сопротивление было меньше 1 Ом, то минимальная частота нужна примерно 16 кГц. И если мы хотим снизить реактивное сопротивление еще до 0,5 Ом, нужно будет задать частоту генератора выше 30 кГц.

Выбор частоты для измерения ЭПС

С одной стороны более высокие частоты лучше для измерения ЭПС из-за снижения реактивного сопротивления, но не всегда желательно. Реактивное сопротивление за счет индуктивности в цепи возрастает пропорционально частоте входного сигнала и эта реактивность может значительно исказить результат измерения. Так что на больших конденсаторах фильтров БП, используемая частота обычно составляет от 1 до 5 кГц, а для небольших конденсаторов на высоких частотах может быть использована от 10 до 50 кГц. Таким образом мы узнали теоретические основы измерения эквивалентного последовательного сопротивления конденсаторов и практический метод домашней проверки ЭПС без применения специальных .

Какой должен быть esr у конденсатора

ESR Equivalent Series Resistance — эквивалентное последовательное сопротивление, представляет собой сумму последовательно включенных омических сопротивлений контактов выводов и электролита с обкладками пластинами электролитического конденсатора что является важнейшим параметром электролитических конденсаторов. В этой статье дается описание нескольких разных вариантов прибора по измерению ESR. На этой частоте емкостное сопротивление электролитических конденсаторов мало около нуля , поэтому показания этого омметра при проверке конденсаторов как раз и дают ESR. Чем меньше это сопротивление, тем качественнее электролитический конденсатор. Растянутая шкала этого прибора удобна для считывания показаний рис.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Частотные характеристики конденсаторов
• Конденсаторы электролитические низкоимпедансные (Low ESR) 1 — 10000 мкФ
• Измеритель ESR конденсаторов
• Измерение ESR — я в восхищении!
• Электролитические конденсаторы: особенности применения
• Прибор NM8032 для проверки ESR электролитических конденсаторов
• Таблица ESR
• Как найти ESR конденсатора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Внутрисхемный измеритель LOW ESR конденсаторов

Частотные характеристики конденсаторов

Категории Обзор Оборудования Справочная. Привет друзья. Сегодня расскажу о приборе, который очень сильно помогает мне в ремонте, экономит деньги и время. Это ESR метер китайского происхождения Mega Купил его на алиекспресс у этого продавца. Какие именно достоинства этого прибора? Во первых, им очень удобно проверять электролитические конденсаторы. Для этой цели я его и покупал. У каждого конденсатора есть два параметра, которые отвечают за его работу.

Первый параметр это емкость. Это те самые микрофарады которые и обозначается на корпусе конденсатора. Емкость легко измерять любым мультиметром который поддерживает эту функцию. Блок выдавал заниженные напряжения, как ни крути. Проверяя конденсаторы, я мерил их емкость, которая была в пределах нормы. В один момент, плюнув на все это дело, я выпаял все конденсаторы, и заменил их на новые, после чего монитор запустился.

Моему удивлению не было предела. Я решил найти причину, и поочередно начал впаивать старые конденсаторы, пока не нашел один мкф на 50в, впаивая который, монитор переставал работать. Тестер показывал что конденсатор исправен, но на практике оказалось, что это не так. После этого я начал изучать все о конденсаторах, и открыл для себя такой параметр как ESR. ESR — Equivalent Series Resistance — параметр конденсатора, который показывает активные потери в цепи переменного тока.

Это можно представить как подключенный последовательно конденсатору резистор. Чем меньше ом потери тока, тем лучшего качества конденсатор. Скажу сразу, параметр ESR очень актуален для электролитических конденсаторов емкостью свыше 4,7 мкф. У нового электролитического конденсатора 1мкф ESR может быть и 5 Ом.

Для конденсаторов меньшего номинала это не столь важно, по крайней мере в моей практике это так. Теперь по сути. У электролитического конденсатора емкостью больше 4,7 мкф ESR должен быть меньше 1 Ом. Если этот параметр выше, то я меняю конденсатор на новый. Это сильно подсаженный конденсатор, где ESR уже 17 Ом. Такой конденсатор однозначно под замену. Еще один пример севшего конденсатора. Это конденсатор мкф на 35в.

Вот пример исправного конденсатора, который уже был в работе, но номинал его еще позволяет поработать. Это мкф на 63в. Как видите, его ESR до 1 Ом, да и номинал стал меньше менее чем на 3 мкф, так что такие конденсаторы я оставляю в работе.

Приведу пример идеального конденсатора. Это мкф на 10в. Отойду немного от конденсаторов, и расскажу больше о приборе MEGA Он может проверять не только конденсаторы, а и многое другое. Очень удобно проверять полевые транзисторы, так как прибор покажет его тип, расположение ножек стока, истока и затвора. Очень удобно, особенно для новичка. Сопротивление: от 0. Может одновременно измерять два резисторы.

Отображается на правой десятичным значением 4. Сопротивление символ на обе стороны показывает контактный номер. Очень важно!!! Тестер обычно поставляется в виде платы, с разъемом под крону.

Приклеил термоклеем, и так он у меня и работает по сей день. Вот фото:. Не сильно красиво, но за красотой я особо и не гнался :. Рекомендую покупать на алиекспресс напрямую, так как это намного дешевле, тем более с нашими ценами. Вот ссылка на продавца, где покупал я. Прибор пришел в Украину за 18 дней. Мой инструмент для ремонта техники Спасибо за внимание. Спасибо за разъяснение, всё понятно, особенно про ESR. Прошу прощения, исправьте чисто механическую ошибку: …Чем меньше ом потери тока, тем лучшего качества конденсатор.

Скажу сразу, параметр ESR очень актуален для электролитический здесь Х конденсаторов. Для отправки комментария вам необходимо авторизоваться. Измерение ESR. ESR мкф на 35в. Мой инструмент для ремонта техники. Весь инструмент и расходники, которые я использую в ремонтах находится здесь. Если у Вас возникли вопросы по ремонту телевизионной техники, вы можете задать их на нашем новом форуме. Похожие записи: Прибор для проверки пультов.

Техника безопасности при ремонте телевизоров и другой аппаратуры Подключение компьютера к телевизору через тюльпан. Справочник для радиолюбителя в мобильном телефоне. Видео курс по ремонту ЖК телевизоров и мониторов Конкурс от ВКонтакте X. Facebook X. Обычные 2. Комментариев 2 All Nick Войдите, чтобы ответить. Lega95 Оставьте свой комментарий к записи Отменить ответ Для отправки комментария вам необходимо авторизоваться. Войти с помощью:.

Вход Вход. Регистрация Регистрация. Потеряли пароль? Индикатор сложности пароля: Пароль не введен. Авторизация Регистрация.

Конденсаторы электролитические низкоимпедансные (Low ESR) 1 — 10000 мкФ

Пользователь интересуется товаром BM — Регулятор мощности Вт 2. Пользователь интересуется товаром AF — ти канальный сервоконтроллер для Raspberry Pi. Познакомьтесь с несложным и недорогим прибором, позволяющим достаточно достоверно проверить качество конденсаторов без их демонтажа. Его можно изготовить самостоятельно из набора Мастер Кит NM

Прибор для измерения ESR и емкости конденсаторов. ВНИМАНИЕ! устройство должно быть выключено из сети и конденсаторы в нем разряжены!!!.

Измеритель ESR конденсаторов

Алюминиевые электролитические конденсаторы широко используются в различных электро- и радиотехнических приборах теле-, радио-, аудиоустройствах, стиральных машинах, кондиционерах воздуха и т. Применение на постоянном напряжении с наложенной переменной составляющей пульсирующее напряжение :. Алюминиевый электролитический конденсатор имеет простую конструкцию. Две ленты из конденсаторной бумаги проложены между двумя лентами из специальным образом обработанной алюминиевой фольги и эта комбинация из четырех лент свернута в рулон. Бумага, служащая сепаратором для алюминиевых электродов, пропитана электропроводящим раствором. К электродам присоединены выводы, образуя активный элемент конденсатора. Он помещается в цилиндрический алюминиевый корпус с торцевым уплотнением выводов. Варианты конструкции алюминиевых электролитических конденсаторов. Основные технологические производственные процессы при изготовлении алюминиевых электролитических конденсаторов:.

Измерение ESR — я в восхищении!

Для чего он нужен и как его определить, об этом мы как раз и поговорим в нашей статье. Думаю, все вы в курсе, что в нашем бесшабашном мире нет ничего идеального. То же самое касается и электроники. Радиоэлементы, каскады, радиоузлы также частенько дают сбои.

Частотные характеристики конденсаторов являются важными параметрами, которые необходимы для разработки схем. Понимание частотных характеристик конденсатора позволит вам определить, например, какие шумы может подавлять конденсатор или какие флуктуации напряжения цепи питания он может контролировать.

Электролитические конденсаторы: особенности применения

By Borodach , July 17, in Измерительная техника. Попробую создать отдельную тему по измерению эквивалентного последовательного сопротивления конденсаторов и солью потихоньку сюда все схемы из раздела по простым приборам для радиолюбителей, ибо там уже сложно найти что-то нужное. Если по ходу у вас будут схемы, опыт сборки и эксплуатации этого нужного приборчика, то не поленитесь и выложите свой опыт, уверен, он многим пригодится! Вот еще перл:»Сейчас много материнских плат выходят из строя по той причине, что на них установлены электролитные конденсаторы с жутким электролитом на водной основе. Сделаем попытку разобраться в этом явлении. Прежде всего, нужно критически воспринимать все эти измышления журналистов, имеющих весьма отдаленное представление об истинной сути вопроса.

Прибор NM8032 для проверки ESR электролитических конденсаторов

Конденсатор является пассивным электронным компонентом. Ёмкость конденсатора измеряется в фарадах. Первые конденсаторы, состоящие из двух проводников, разделенных непроводником диэлектриком , упоминаемые обычно как конденсатор Эпинуса или электрический лист, были созданы ещё раньше [3]. Конденсатор является пассивным электронным компонентом [4]. В простейшем варианте конструкция состоит из двух электродов в форме пластин называемых обкладками , разделённых диэлектриком , толщина которого мала по сравнению с размерами обкладок см.

ском конденсаторе лежит понятие ESR-эквивалентного ESR и определяющие его параметры. . импульсные токи должны быть также уточне- ны.

Таблица ESR

Эквивалентное последовательное сопротивление далее ЭПС анг. Определяется в электрическом сопротивлении материала обкладок конденсатора и выводов, контакта между ними, плюс потери в диэлектрике. Не смотря на достаточно четкое определение результаты замеров параметра разными ESR-измерителями могут отличаться, ввиду того что разные измерители проводят замеры на разных частотах.

Как найти ESR конденсатора

Измеритель ESR оксидных конденсаторов. Для контроля работоспособности оксидных конденсаторов очень важно знать их параметры. Прибор, описанный в данной статье позволяет быстро оценить значение ESR. В упрощенном виде электролитический оксидный конденсатор представляет собой две алюминиевые ленточные обкладки, разделенные прокладкой из пористого материала, пропитанного специальным составом — электролитом. Диэлектриком в таких конденсаторах является очень тонкая оксидная пленка, образующаяся на поверхности алюминиевой фольги при подаче на обкладки напряжения определенной полярности. К этим ленточным обкладкам присоединяются проволочные выводы.

Я строю схему питания и регулятор переключения L вызывает низкий- выходной конденсатор ESR.

Категории Обзор Оборудования Справочная. Привет друзья. Сегодня расскажу о приборе, который очень сильно помогает мне в ремонте, экономит деньги и время. Это ESR метер китайского происхождения Mega Купил его на алиекспресс у этого продавца. Какие именно достоинства этого прибора? Во первых, им очень удобно проверять электролитические конденсаторы.

Таблица 1. Максимально допустимые значения ESR Ом для новых электролитических конденсаторов в зависимости от их номинала и допустимого напряжения. Вход в режим калибровки- нажать и удерживать кнопку около 10 секунд.

Esr конденсатора

Нежелательные паразитарные компоненты

Транзисторы, интегральные схемы и другие активные компоненты оказывают существенное влияние на качество аудиосигналов. Они используют питание от источников тока для изменения характеристик сигнала. В отличие от активных компонентов, идеальные пассивные не потребляют энергию и не должны изменять сигналы.

В электронных схемах резисторы, конденсаторы и индукторы фактически ведут себя, как активные компоненты и потребляют энергию. Из-за этих паразитных эффектов они могут значительно изменить звуковые сигналы, и для повышения качества требуется тщательный выбор компонентов. Постоянно растущий спрос на аудиооборудование с лучшим качеством звука заставляет производителей CAP выпускать устройства с лучшими характеристиками. В результате чего современные конденсаторы для использования в аудиоприложениях имеют лучшую производительность и более высокое качество звука.

Паразитные эффекты CAP в акустической цепи состоят из эквивалентного последовательного сопротивления (ESR), эквивалентной последовательной индуктивности (ESL), последовательных источников напряжения из-за эффекта Зеебека и диэлектрического поглощения (DA).

Типичное старение, изменения в рабочих условиях и специфические характеристики делают эти нежелательные паразитные компоненты более сложными. Каждый паразитарный компонент по-разному влияет на производительность электронной схемы. Начнем с того, что эффект сопротивления вызывает утечку постоянного тока. В усилителях и других схемах, содержащих активные компоненты, эта утечка может привести к значительному изменению напряжения смещения, которые могут влиять на различные параметры, включая коэффициент качества (Q).

Способность конденсатора обрабатывать пульсации и пропускать высокочастотные сигналы зависит от компонента ESR. Небольшое напряжение создается в точке, где два неоднородных металла связаны из-за явления, известного как эффект Зеебека. Небольшие батареи из-за этих паразитных термопар могут существенно повлиять на производительность схемы. Некоторые диэлектрические материалы являются пьезоэлектрическими, а шум, который они добавляют к конденсатору, проявляется из-за маленькой батареи внутри компонента. Кроме того, электролитические CAP имеют паразитные диоды, которые могут вызывать изменения в смещении или характеристиках сигнала.

По маркировке

Напомним, что единицей емкости в системе СИ является фарада ( обозначается F или Ф). Это очень большая величина, поэтому на практике используются дольные величины:

• миллифарады (mF, мФ ) = 10-3 Ф;
• микрофарады (µF, uF, mF, мкФ) = 10-3 мФ = 10-6 Ф;
• нанофарады (nF, нФ) = 10-3 мкФ =10-9 Ф;
• пикофарады (pF, mmF, uuF) = 1 пФ = 10-3 нФ = 10-12 Ф.

Мы перечислили название единиц и их сокращённое обозначение потому, что они часто встречаются в маркировке крупных конденсаторов (см. рис. 6).

Рис. 6. Маркировка крупных конденсаторов

Обратите внимание на маркировку плоского конденсатора (второй сверху): после трёхзначной цифры стоит буква М. Данная буква не обозначает единицы измерения «мегафарад» – таких просто не существует

Буквами обозначены допуски, то есть, процент отклонения от ёмкости, обозначенной на корпусе. В нашем случае отклонение составляет 20% в любую сторону. Надпись 102М на большом корпусе можно было бы написать: 102 нФ ± 20%.

Теперь расшифруем надпись на корпусе третьего изделия. 118 – 130 MFD обозначает, что перед нами конденсатор, ёмкость которого находится в пределах 118 – 130 микрофарад. В данном примере буква М уже обозначает «микро». FD – обозначает «фарады», сокращение английского слова «farad».

На этом простом примере видно, какая большая путаница в маркировке. Особенно запутана кодовая маркировка, применяемая для крохотных конденсаторов. Дело в том, что можно встретить конденсаторы, маркировка которых выполнена старым способом и детали с современной кодировкой, в соответствии со стандартом EIA. Одни и те же символы можно по-разному интерпретировать.

По стандарту EIA:

Две цифры и одна буква. Цифры обозначают ёмкость, обычно в пикофарадах, а буква – допуски.
Если буква стоит на первом или втором месте, то она обозначает либо десятичную запятую (символ R), либо указывает на название единицы измерения («p» – пикофарад, «n» – нанофарад, «u» – микрофарад). Например: 2R4 = 2.4 пФ; N52 = 0,52 нФ; 6u1 = 6,1 мкф.
Маркировка тремя цифрами

В данном коде обращайте внимание на третью цифру. Если её значение от 0 до 6, то умножайте первые две на 10 в соответствующей степени

При этом 100 =1; 101 = 10; 102 = 100 и т. д. до 106.

Цифры от 7 до 9 указывают на показатель степени со знаком «минус»: 7 условно = 10-3; 8 = 10-2; 9 = 10-1.

Пример:

• 256 обозначает: 25× 105 = 2500 000 пФ = 2,5 мкФ;
• 507 обозначает: 50 × 10-3 = 50 000 пФ = 0, 05 мкФ.

Возможна и такая надпись: «1B253». При расшифровке необходимо разбить код на две части – «1B» (значение напряжения) и 253 = 25 × 103 = 25 000 пФ = 0,025 мкФ.

В кодовой маркировке используются прописные буквы латинского алфавита, указывающие допуски. Один пример мы рассмотрели, анализируя маркировку на рис. 6.

Приводим полный список символов:

• B = ± 0,1 пФ;
• C = ± 0,25 пФ;
• D = ± 0,5 пФ или ± 0,5% (если емкость превышает 10 пФ).
• F = ± 1 пФ или ± 1% (если емкость превышает 10 пФ).
• G = ± 2 пФ или ± 2% (для конденсаторов от 10 пФ»).
• J = ± 5%.
• K = ± 10%.
• M = ± 20%.
• Z = от –20% до + 80%.

Изделия с кодовой маркировкой изображены на рис. 7.

Рис. 7. Пример кодовой маркировки

Если в кодировке отсутствует символ из приведённого выше списка, а стоит другая буква, то она может единицу измерения емкости.

Важным параметром является его рабочее напряжение конденсатора. Но так как в данной статье мы ставим задачу по определению ёмкости, то пропустим описание маркировки напряжений.

Отличить электролитический конденсатор от неполярного можно по наличию символа «+» или «–» на его корпусе.

Цветовая маркировка

Описывать значение каждого цвета не имеет смысла, так как это понятно из следующей таблицы (рис. 8):

Рис. 8. Цветовая маркировка

Запомнить символику кодовой и цветовой маркировки довольно трудно. Если вам не приходится постоянно заниматься подбором конденсаторов, то проще пользоваться справочниками или обратиться к информации, изложенной в данной статье.

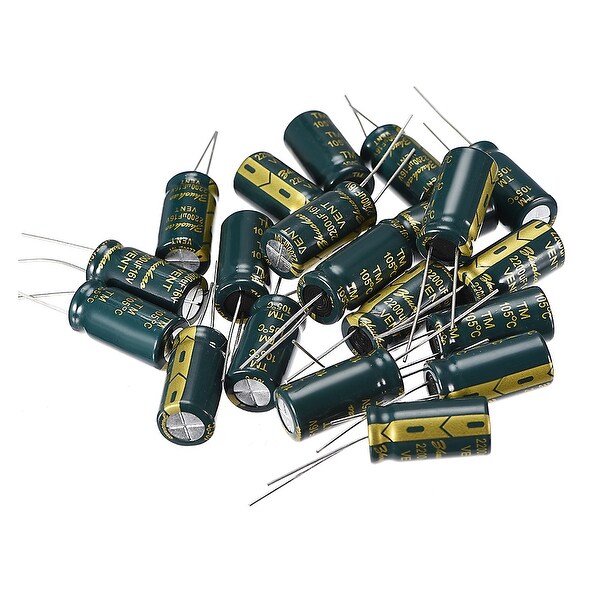

Конденсаторы с низким ESR

В нашем бурно-развивающемся мире электроника все больше строится именно на ВЧ части. Импульсные блоки питания почти полностью одержали победу над громоздкими трансформаторными блоками питания. Это мы, радиолюбители, до сих пор пользуемся самопальными блоками питания, сделанные из трансформаторов, которые нашли на помойке.

Но раз почти вся техника уходит в ВЧ диапазон, то и разработчики радиокомпонентов тоже не спят. Они создают  конденсаторы, у которых низкий ESR и называются такие конденсаторы LOW ESR, что значит кондеры с низким ESR. На некоторых это пишут прямо на корпусе:

Отличительной чертой таких конденсаторов является то, что они вытянуты в длину. Также, по моим наблюдениям, на них чаще всего есть полоска золотого цвета:

Сейчас все чаще используют миниатюрные полимерные алюминиевые конденсаторы с низким ESR:

Где же их можно чаще всего увидеть?  Конечно же, разобрав свой персональный компьютер. Можно найти их в блоке питания, а также на  материнской плате компьютера.

На фото ниже мы видим материнскую плату компа , которая сплошь утыкана  конденсаторами с LOW ESR, некоторые из них я отметил в красном прямоугольнике:

Самым маленьким ESR обладают керамические и SMD-керамические конденсаторы

Интересное видео по теме:

Как проверить конденсатор, не выпаивая его

К сожалению, при прогреве паяльным прибором при пайке восстановление свойств конденсаторной детали – явление редкое. И, к сожалению, нет универсального метода проверки его исправности без выпаивания данного элемента из схемы. Другие элементы, окружающие его, будут шунтировать его своим сопротивлением.

Поэтому:

• После впаивания прошедшего проверку конденсаторного элемента возможно включение оборудование, которое подверглось ремонту, чтобы понаблюдать за изменениями в его работе. При улучшении или восстановлении работоспособности данного оборудования производится замена проверенной детали на новую;
• Для сокращения времени на проверку производят выпаивание только 1-ого из выводов, что не всегда возможно для большинства деталей электролитического типа из-за особенности конструкции их корпуса;
• При последовательном подключении проверяемого элемента с иным возможно определение его исправности прямо на плате, выпаяв его;
• При сложной схеме с множеством конденсаторов определение неисправности конденсаторных деталей производится измерением напряжений на них. При отклонении данного показателя производится выпаивание подозрительного элемента и его проверка 1-им из вышеперечисленных способов.

Проверяем конденсатор мультиметром в режиме омметра

Для примера мы свами выполним проверку четырех конденсаторов: два полярных (диэлектрических) и два неполярных (керамических).

Но перед проверкой мы должны обязательно разрядить конденсатор, при этом достаточно замкнуть его контакты  при помощи любого металла.

Для того чтобы перейти в режим (омметра) сопротивления, мы перемещаем переключатель в группу измерения сопротивления, для того чтобы установить наличие обрыва или короткого замыкания.

Итак, первым делом проверим полярные кондиционеры (5.6 мкФ и 3.3 мкФ), установленных ранее у неработающих энергосберегающих лампочек

Разряжаем конденсаторы путем замыкания их контактов обычной отверткой. Вы можете использовать, удобный для вас, любой другой металлический предмет. Главное чтобы к нему плотно прилегали контакты. Это позволит нам получить точные показания прибора.

Следующим шагом выставляем переключатель на шкалу 2 МОм и соединяем контакты конденсатора и щупы прибора. Далее наблюдаем на дисплее быстро увиливающие параметры сопротивления.

Вы спросите меня, в чем дело и почему на дисплее мы наблюдаем «плавающие показатели» сопротивления? Это объяснить довольно просто, поскольку питание прибора (батарейка) имеет постоянное напряжение и за счет этого происходит зарядка конденсатора.

С течением времени конденсатор все больше и больше накапливает заряд (заряжается), тем самым увеличивая сопротивление. Емкость конденсатора влияет на скорость зарядки. Как только конденсатор получит полную зарядку, значение его сопротивления будет соответствовать значению бесконечности, а мультиметр на дисплее покажет «1». Это параметры рабочего конденсатора.

Нет возможности показать картинку на фотографии. Так для следующего экземпляра емкостью 5.6 мкФ,  показатели сопротивления начинаются с 200 кОм и плавно возрастают до тех пор, пока не преодолеют показатель 2 МОм. Эта процедура не занимает более -10 сек.

Для следующего конденсатора емкостью 3.3 мкФ происходит все аналогично, но время процесса занимает менее — 5 сек.

Проверить следующую пару неполярных конденсаторов можно точно также по аналогии с предыдущими конденсаторами. Соединяем щупы прибора и контакты, следим за состоянием сопротивления на дисплее прибора.

Рассмотрим первый «150nК». Вначале его сопротивление несколько снизится примерно до 900 кОм, затем следует его плавное увеличение до определенной отметки. Время процесса занимает — 30 сек.

При этом на мультиметре модели МБГО переключатель устанавливаем на шкалу 20 МОм (сопротивление приличное, очень быстро идет зарядка)

Процедура классическая, снимаем заряд при помощи замыкания контактов отверткой:

Смотрим на дисплей, отслеживая показатели сопротивления:

Делаем вывод, что в результате проверки все представленные конденсаторы исправны.

Какие неисправности могут случиться в конденсаторе

Прежде чем учиться искать неисправности конденсатора, необходимо разобраться, в чем же они могут заключаться. Иными словами – нужно знать, что искать.

Итак, полный выход из строя или неправильная работа этого элемента схемы может выражаться в следующем:

• Пробой между обкладками конденсатора. Обычно вызывается превышением допустимого напряжения на выводах. По сути, участок цепи, который должен «разрываться» конденсатором, получается замкнутым.
• Обрыв между выводом конденсатора и обкладкой. Может случиться из-за вибрационного или иного механического воздействия, от превышения допустимого напряжения. Нельзя исключить и производственный брак. На деле получается, что конденсатор в схеме попросту отсутствует – на его месте банальный разрыв цепи.
• Повышенный ток утечки – в связи с потерей диэлектрических качеств разделяющего обкладки слоя происходит «перетекание зарядов». Конденсатор не в силах сохранять полученный заряд достаточное для его корректной работы время.
• Недостаточная емкость конденсатора. Может вызываться повышенным током утечки или же опять, чего греха таить, производственным браком. В результате схема, в которую включен такой конденсатор, работает некорректно, неустойчиво, или вовсе становится неработоспособной.
• Для электролитических полярных конденсаторов выделяют еще один возможный дефект – это превышение эквивалентного последовательного сопротивления ЭПС (ESR). Как известно, такие конденсаторы, работая в схемах с высокочастотными токами, способны «фильтровать» постоянную составляющую и пропускать частотный сигнал. Но этот сигнал может «подавляться» повышенным ЭПС, по аналогии с обычным резистором, значительно снижая его уровень. Что, кстати, одновременно ведет и к нагреву таких элементов схемы.

ЭПС складывается из нескольких факторов:

— обычное активное сопротивление проволочных выводов, обкладок и точек их соединения.

— сопротивление, вызванное неоднородностью диэлектриков, наличием примесей или влаги.

— сопротивление электролита, которое способно изменяться (нарастать) по мере испарения, высыхания, постепенного изменения химического состава.

Для ответственных схем показатель ЭПС имеет очень важное значение. Но, к сожалению, именно эту величину оценить и сравнить с допустимой табличной без использования специфических приборов – невозможно

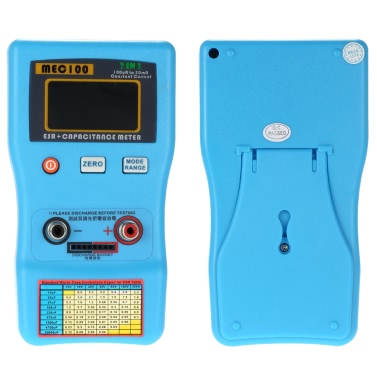

Специальный прибор для диагностики конденсаторов, позволяющий оценить и их емкость, и показатель эквивалентного последовательного сопротивления (ESR)

Справедливости ради надо сказать, что некоторые пытливые мастера самостоятельно заготавливают приборы-приставки для оценки ESR и используют их в связке с самыми обычными цифровыми мультиметрами. При желании в интернете можно отыскать немало схем подобных приставок.

Приставка к мультиметру типа DT, позволяющая оценивать показатель ESR электролитических конденсаторов.

Пример таблицы допустимых значений эквивалентного последовательного сопротивления (в омах – Ω) для электролитических конденсаторов различных номиналов емкости (μF) и напряжения (V):

	10 V	16 V	25 V	35 V	50 V	63 V	100 V	160 V	250 V	350 V	450 V
1 μF	—	—	2. 1	2.4	4.5	4.5	8.5	9.5	8.7	8.5	3.6
2.2 μF	—	—	2.0	2.4	4.5	4.5	2.3	4.0	6.1	4.2	3.6
3.3 μF	—	—	2.0	2.3	4.7	4.5	2.2	3.1	4.6	1.6	3.5
4.7 μF	—	—	2.0	2.2	3.0	3.8	2.0	3.0	3.5	1.6	5.7
10 μF	—	8.0	5.3	2.2	1.6	1.9	2.0	1.2	1.4	1.2	6.5
22 μF	5.4	3.6	1.5	1.5	0.8	0.9	1.5	1.1	0.7	1.1	1.5
33 μF	4.3	2.0	1.2	1. 2	0.6	0.8	1.2	1.0	0.5	1.1	—
47 μF	2.2	1.0	0.9	0.7	0.5	0.6	0.7	0.5	0.4	1.1	—
100 μF	1.2	0.7	0.3	0.3	0.3	0.4	0.15	0.3	0.2	—	—
220 μF	0.6	0.3	0.25	0.2	0.2	0.1	0.1	0.2	0.2	—	—
330 μF	0.24	0.2	0.25	0.1	0.2	0.1	0.1	0.1	0.2	—	—
470 μF	0.24	0.18	0.12	0.1	0.1	0.1	0.1	0.1	0.15	—	—
1000 μF	0.12	0.15	0.08	0.1	0. 1	0.1	0.1	0.1	0.1	—	—
2200 μF	0.12	0.14	0.14	0.1	0.1	0.1	0.1	0.1	0.1	—	—
3300 μF	0.13	0.12	0.13	0.1	0.1	0.1	0.1	0.1	0.1	—	—
4700 μF	0.12	0.12	0.12	.01	0.1	0.1	0.1	0.1	0.1	—	—

Как проверить конденсатор мультиметром не выпаивая?

Перед началом ремонта радиотехнической схемы, необходимо произвести внешний осмотр радиоэлементов, не выпаивая их из платы. Характерными признаками неисправного накопителя энергии является вздутие его корпуса, изменение цвета. Современные электролитические конденсаторы снабжены специальными щелями, для более безопасного выхода системы из строя. На плате могут появиться признаки температурного воздействия неисправного элемента – токопроводящие дорожки отслаиваются от поверхности, потемнение платы и т. п

Проверять контакт элемента можно осторожно покачав его пальцем

Если имеется электрическая схема, можно проконтролировать наличие величины напряжения на контрольных точках. Точнее, нужно произвести измерения по цепи разряда конденсатора и оценить его состояние. При подозрении на неисправность нужно параллельно подозрительному компоненту включить в схему исправный, одинакового номинала, что позволит судить о его работоспособности. Такой вариант определения неисправности приемлем в схемах с малым напряжением.

Как проверить электролитический конденсатор мультиметром?

• Настраиваем прибор на режим измерения сопротивления до 100 Ком.
• Дотрагиваемся до контактных выводов этого кондера измерительными проводами мультиметра, при это необходимо строго соблюдать полярность.
• Внимательно контролируем изменение показаний на шкале измерительного прибора.

Оцениваем результат измерения:

• Если сопротивление начинает расти (происходит заряд) и достигает большого значения, а затем медленно начинает уменьшаться (он разряжается) — элемент исправен.
• Если сопротивление на шкале мультиметра увеличивается, но нет обратного движения показаний (происходит заряд, но нет разряда) – проводящая пластина находится на обрыве. Такой элемент подлежит замене.
• Если сопротивление остаётся малым (не происходит заряд измеряемого элемента) – электролит находится в состоянии короткого замыкания. Его необходимо заменить.

Обязательно нужно разряжать электролит перед его проверкой, чтобы не попасть под напряжение. Разрядить его легко, коснувшись одновременно двух контактов электролита любой отвёрткой с изолированной рукояткой.

Что такое тестер конденсаторов

Конденсатор представляет собой радиодеталь, состоящую из двух обкладок, сделанных из проводников и диэлектрического слоя между ними. Электрическая емкость элемента измеряется в фарадах. Эта величина очень большая, поэтому на практике используются микрофарады или пикофарады.

Выполнение измерения емкости

Конденсаторы обычно бывают электролитическими или пленочными. В последних параметры мало меняются с течением времени. У электролитических ситуация другая. Жидкий состав, находящийся внутри, постепенно высыхает, и деталь теряет свои полезные свойства. Часто по внешнему виду нельзя судить по его исправности. Для проверки его нужно выпаивать.

Другая ситуация, когда важно проверить емкость, — это нарушение его работы от различных причин случайного характера — скачков напряжения или работы в условиях повышенной температуры. Неисправный элемент может послужить причиной неисправной работы всего устройства. Чтобы изучить ситуацию, необходимо определить, соответствует ли емкость конденсатора номинальному значению

Для этой цели применяют тестеры конденсаторов

Чтобы изучить ситуацию, необходимо определить, соответствует ли емкость конденсатора номинальному значению. Для этой цели применяют тестеры конденсаторов.

Они могут быть цифровыми или аналоговыми. Во время проверки может определяться емкость или ESR, параметр, который представляет собой последовательное эквивалентное сопротивление.

Высокоточное измерение

В некоторых мультиметрах имеется возможность непосредственной проверки емкости.

ESR-измерители производят определение эквивалентного последовательного сопротивления. Здесь речь идет о реактивном сопротивлении, которое обусловлено емкостью. Оно может существенно возрастать при увеличении частоты. Этот параметр оценивают с помощью сложных алгоритмов. Если он принимает слишком большую величину, то в некоторых ситуациях может быть нарушен температурный режим работы элемента. Это особенно опасно для электролитических элементов.

Существуют специальные измерители емкости.

Аналоговое устройство

ESR-метр

Такой измерительный прибор оснащен жидкокристаллическим дисплеем. У него имеются 2 щупа: красный и черный. Первый считается положительным, второй — отрицательным. Перед тем, как проверять, элемент разряжают, закорачивая выводы друг на друга. Чтобы провести измерение, щупы соединяют с выводами конденсатора. Если используется полярная модель, необходимо при этом учитывать полярность щупов.

Затем прибор включают и через несколько секунд на экране появляются величины емкости и параметра ESR.

Измеритель емкости

Мультиметр

Для определения исправности конденсатора мультиметр можно перевести в режим определения сопротивления. Переключатель нужно установить на 2 МОм или 200 Ком. Нужно подобрать этот параметр таким образом, чтобы зарядка происходила не сразу, а в течение нескольких секунд.

К его выводам элемента, который нужно выпаять из схемы, подключают красный и черный щупы. Теперь необходимо следить за данными на дисплее. Если там 0, то это означает обрыв контактов или другое механическое повреждение. Если tester показывает увеличивающиеся цифры и в конце концов появляется 1, то это говорит о работоспособности детали. Если сразу появляется единица, то это означает, что в конденсаторе произошел пробой.

При использовании аналогового прибора у исправной детали можно будет увидеть постепенное движение стрелки. Мгновенная установка минимального значения говорит об обрыве, а максимального — свидетельствует о пробое.

В мультиметре предусмотрена возможность непосредственного измерения емкости. Для этого нужно установить переключатель аппарата для ее измерения и выбрать наиболее подходящую шкалу. Обычно для контактов конденсатора предусматриваются особые клеммы. Если их нет, надо воспользоваться красным и черными щупами. В последнем случае необходимо воспользоваться такими же клеммами, как при измерении сопротивления.

Если значение емкости равно или близко к номинальному, то элемент исправен и может быть использован. В противном случае он неработоспособен. Считается, что совпадение с разницей не более 20% говорит о радиотехнической пригодности детали.

Протечка электролита

Как проверить емкость конденсатора

Главный показатель, основная характеристика всех конденсаторов — это «емкость».  Измеряя эту характеристику и сравнивая ее с указанными параметрами на корпусе, мы сможем выяснить, исправен кондиционер или нет. Есть приборы, которые легко позволят вам выполнить эту проверку.

Но можно ли проверить емкость конденсатора, как в нашем случае, мультиметром . Если вы будет проверять емкость при помощи щупов, вы не получите желаемого результата. Как же быть?

В этом нам помогут разъемы «гнезда» -CX+(«-» и «+» — это полярность подключения)

Для этого примера мы будем использовать кондер «150нФ». Маркировка 150nK:

Устанавливаем переключатель на отметку – ближайшее большее значение. В нашем случае это 200 нФ. Следующим шагом вставляем ножки конденсатора в разъемы  -CX+

(не обращаем внимание на полярность, наш кондер неполярный). Дисплей показывает значение емкости– 160.3 нФ, что совпадает с номинальными показателями

Продолжаем проверку  конденсатора с емкостью 4700 пФ. Устанавливаем переключатель на шкале в положение 20 n.

Теперь вставляем ножки в разъёмы прибора и наблюдаем на дисплее параметры 4750 пФ. Вы это можете увидеть на фото. Параметры точно соответствуют параметрам  заявленным производителем.

Запомните,  если показатели сильно отличаются от номинальных параметров или вообще равны нулю, это говорит нам, что конденсатор не рабочий и его необходимо заменить.

igroSFERA.NET

Мы уже привыкли к основным параметрам конденсатора: ёмкости и рабочему напряжению. Но в последнее время не менее важным параметром стало его эквивалентное последовательное сопротивление (ЭПС). Что же это такое и на что оно влияет?

Любой электронный компонент не идеален. Это относится и к конденсатору. Совокупность его свойств показывает условная схема.

Как видим, реальный конденсатор состоит из ёмкости C, которую мы привыкли видеть на схемах в виде двух вертикальных полос. Далее резистор Rs, который символизирует активное сопротивление проволочных выводов и контактного сопротивления вывод – обкладка.

Так как любой, даже очень хороший диэлектрик имеет определённое сопротивление (до сотен мегаом), то параллельно обкладкам изображается резистор Rp. Именно через этот «виртуальный» резистор течёт так называемый ток утечки. Естественно, никаких резисторов внутри конденсатора нет. Это лишь для наглядности и удобного представления.

Из-за того, что обкладки у электролитического конденсатора скручиваются и устанавливаются в алюминиевый корпус, образуется индуктивность L.

Свои свойства эта индуктивность проявляет лишь на частотах выше резонансной частоты конденсатора. Приблизительное значение этой индуктивности – десятки наногенри.

Итак, из всего этого выделим то, что входит в ЭПС электролитического конденсатора:

• Сопротивление, которое вызвано потерями в диэлектрике из-за его неоднородности, примесей и наличия влаги;
• Омическое сопротивление проволочных выводов и обкладок. Активное сопротивление проводов;
• Контактное сопротивление между обкладками и выводами;
• Сюда же можно включить и сопротивление электролита, которое увеличивается из-за испарения растворителя электролита и изменения его химического состава вследствие взаимодействия его с металлическими обкладками.

Все эти факторы суммируются и образуют сопротивление конденсатора, которое и назвали эквивалентным последовательным сопротивлением – сокращённо ЭПС, а на зарубежный манер ESR (Equivalent Serial Resistance).

Как известно, электролитический конденсатор в силу своего устройства может работать только в цепях постоянного и пульсирующего тока из-за своей полярности. Собственно, его и применяют в блоках питания для фильтрации пульсаций после выпрямителя. Запомним эту особенность конденсатора – пропускать импульсы тока.

Из всего сказанного следует, что электролитические конденсаторы, работающие в высокочастотных импульсных схемах (блоки питания, инверторы, преобразователи, импульсные стабилизаторы) работают в довольно экстремальных условиях и выходят из строя чаще. Зная это производители выпускают специальные серии с низким ESR. На таких конденсаторах, как правило, присутствует надпись Low ESR, что означает «низкое ЭПС».

При ремонте любой аппаратуры необходимо производить замеры ESR при помощи специального измерительного прибора — ESR-метра. Для тестирования конденсаторов и измерения ESR существует немало серийно выпускаемых приборов. На сегодняшний день самый доступный — это универсальный тестер радиокомпонентов LCR-T4 Tester, функционал которого поддерживает замер ESR конденсаторов. В радиотехнических журналах можно встретить описания самодельных приборов и приставок к мультиметрам для измерения ESR. В продаже можно найти и узкоспециализированные ESR-метры, которые способны измерять ёмкость и ЭПС без выпайки их из платы, а также разряжать их перед этим с целью защиты прибора от повреждения высоким остаточным напряжением конденсатора. К таким приборам относятся, например, такие как ESR-micro v3.1, ESR-micro V4.0s, ESR-micro v4.0SI.

Конструкция и детали

R1, R5 6,8k R12 12k R10 100k C1 47nF

R2, R6 51k R13 1,2k R11 100k C2 470pF

R3, R7 68k R14 120 C3 0,47mkF

R4, R8 510k R15 13

Диод VD1 — любой маломощный импульсный, конденсаторы плёночные, с малым током утечки. Микросхема — любая из серии 555 (LM555, NE555 и другие), русский аналог — КР1006ВИ1. Измерителем может быть практически любой вольтметр с высоким входным сопротивлением, под который проведена калибровка. Источник питания должен иметь на выходе 5–15 вольт при токе 0.1 А. Подойдут стабилизаторы с фиксированным напряжением: 7805, 7809, 7812, 78Lxx.

Вариант печатной платы и расположение компонентов

Esr метр своими руками

То, что такой измеритель необходим радиолюбителю не только узнал от других, но и сам прочувствовал, когда взялся ремонтировать старинный усилитель — тут нужно достоверно проверить каждый электролит стоящий на плате и найти пришедший в негодность или произвести 100% их замену. Выбрал проверку. И чуть не купил через интернет разрекламированный приборчик под названием «ESR – mikro». Остановило то, что уж больно здорово хвалили – «через край». В общем, решился на самостоятельные действия. Так как на микроконтроллерные устройства замахиваться не хотелось — выбрал самую простую, если не сказать примитивную схему, но с очень хорошим (тщательным) описанием. Вник в информацию и имея некоторую склонность к рисованию принялся разводить свой вариант печатной платы. Чтобы помещалась в корпус от толстого фломастера. Не получилось – не все детали входили в планируемый объём. Одумался, нарисовал печатку по образу и подобию авторской, протравил и собрал. Собрать получилось. Всё вышло очень продумано и аккуратно.

Вот только работать пробник не захотел, сколько с ним не бился. А мне не захотелось отступать. Для лучшего восприятия схемы перечертил её на «свой лад». И так «родная» (за две недели мытарств), стала она и более понятной визуально.

Измерительные приборы

Самым доступным методом замера ёмкости является широко распространённый мультиметр с такой возможностью.

В большинстве случаев, подобные устройства имеют верхний предел измерений в десятки микрофарад, что достаточно для стандартных применений. Погрешность показаний не превышает 1% и пропорциональна ёмкости. Для проверки достаточно вставить выводы конденсатора в предназначенные гнёзда и прочитать показания, весь процесс занимает минимум времени. Такая функция присутствует не у всех моделей мультиметров, но встречается часто с разными пределами измерений и способами подключения конденсатора. Для определения более подробных характеристик конденсатора (тангенса угла потерь и прочих), используются другие устройства, сконструированные для конкретной задачи, не редко являются стационарными приборами.

В схеме измерения, в основном, реализован мостовой метод. Применяются ограничено в специальных профессиональных областях и широкого распространения не имеют.

Определение параметров

Самостоятельно проверить элемент на работоспособность очень просто. Современные мультиметры и тестеры имеют для этого соответствующую функцию. Главным параметром при проверке будет соответствие заявленной и фактической емкости, а также пропускная способность радиодетали. Проводить проверку можно как на самой плате, так и произведя демонтаж детали с печатной платы.

Проверка емкости

Часто конденсаторы, — особенно старые — имеют нечеткое обозначение емкости на своем корпусе. Для того чтобы узнать емкость рабочего устройства, необходимо воспользоваться мультиметром, который имеет функцию замера емкости. Современные мультиметры имеют измерительный диапазон от 20 nF до 200 mF. Чтобы определить емкость не маркированного конденсатора, придется тестировать его в 5 режимах: 20 nF, 200 nF, 2 mF, 20 mF, 200 mF. Также придется учесть полярность, если элемент является полярным. Перед измерением необходимо выпаять конденсатор с цепи.

Инструкция:

1. Прибор переключается в режим проверки емкости. Обязательно переключение щупов в гнездо cX.
2. Испытуемый элемент перед проверкой нужно разрядить. Это делается путем замыкания обоих концов.
3. Оба щупа присоединяются к выводам.

Полученное значение является номиналом емкости.

Определение полярности

Для определения полярности можно провести визуальный осмотр корпуса. Определение «+»:

1. Советские конденсаторы имели на корпусе знак «+» со стороны одной из ножек.
2. Современные радиодетали также имеют обозначение на корпусе знаком «+».
3. SMD конденсаторы имеют на одной из сторон знак «+» или маркируются цветной полосой.

Минус определяется также визуально:

Современные конденсаторы имеют различный цвет корпуса. На корпусах черного или синего цвета минус обозначается как полоса серебряного цвета или синяя стрелочка. SMD элементы имеют обозначение синей или черной полосой. Часто на них «+» сторона имеет выпуклость, а минус просто ровный на конце. Новые конденсаторы, еще до своего монтажа, имеют плюсовую ножку, которая гораздо длиннее минусовой.

Как прозвонить полярный конденсатор тестером

В сравнении с неполярным типом в полярном сопротивление у диэлектриков в разы ниже, в связи с этим максимальное значение сопротивления на мультиметре должно быть выставлено соответствующем диапазоне. У большинства устройств сопротивление составляет около 100 кОм, у более мощных до 1 мОм. Прежде чем, померить конденсатор мультиметром, нужно замкнуть вывод накопителя, таким образом, чтобы он полностью разрядился.

Далее нужно установить соответствующие пределы измерений, и подключить щуп тестера к конденсатору, с учетом соблюдения полярности. У электролитических конденсаторов имеется достаточно большая емкость, в связи с чем в процессе их подключения сразу же начинается зарядка. На протяжении периода пока длится зарядка, значение сопротивления будет увеличиваться в прямой пропорции, что будет указываться на дисплее устройства.

Подведем итоги

Для большинства конденсаторов срок хранения зависит от условий. Электрические характеристики хранимых конденсаторов меняются в основном в зависимости от этих условий, в частности от температуры и влажности.

Для некоторых конденсаторов, таких как алюминиевые электролитические, температура хранения определяет скорость химических реакций происходящих в компоненте — такие конденсаторы, хранящиеся при высоких температурах теряют свою емкость быстрее чем конденсаторы, хранящиеся при низких температурах. Некоторые конденсаторы необходимо переформировать после длительного хранения без подзарядки.

5 вещей, которые вы должны знать об электролитическом конденсаторе ESR

Источники питания для современных цифровых ИС предъявляют строгие требования к производительности, требуя высокой емкости и компактных конденсаторов, которые также являются экономически эффективными. Электролитические конденсаторы являются наиболее очевидным выбором, но при выборе этих устройств важно учитывать, как эквивалентное последовательное сопротивление (ESR) повлияет на производительность.

Вот пять вещей, которые вы должны знать об ESR при выборе электролитического конденсатора для вашей конструкции источника питания ИС.

1.) ESR влияет на производительность конденсатора, а также на потери энергии

Все конденсаторы имеют эквивалентное последовательное сопротивление, даже если это сопротивление минимально. Как и при любом сопротивлении, когда через устройство протекает ток, часть энергии рассеивается в виде тепла. Количество рассеиваемой энергии будет зависеть от того, насколько велико ESR, поэтому конденсаторы с очень низким ESR могут помочь повысить эффективность источника питания, поскольку меньше энергии теряется в виде тепла.

Однако, помимо увеличения неэффективности, эквивалентное последовательное сопротивление конденсатора (ESR) влияет на его характеристики несколькими способами. Во-первых, энергия, теряемая в виде тепла, нагревает устройство и его окрестности, что может быстро сократить срок службы некоторых типов электролитических конденсаторов.

Другие показатели производительности также затронуты. Чем выше ESR конденсатора, тем меньше он способен быстро заряжаться или заряжаться. Так как наша ИС для питания требует низких пульсаций, необходимо использовать электролитические конденсаторы с достаточной выходной емкостью в сочетании с низким ESR, так как ESR напрямую влияет на пульсации напряжения.

2.) ESR для «влажных» алюминиевых конденсаторов зависит от возраста, температуры и частоты. значения емкости и являются экономически эффективными. Имеют жидкий электролит, образующий катод; жидкость лучше контактирует с окисленной фольгой анода, поверхность которого шероховатая для увеличения площади поверхности.

ESR имеет тенденцию быть лучше для больших размеров корпуса, а иногда и для более длинных/тонких форм корпуса.

Сопротивление материала жидкого катода зависит от температуры, при этом ESR конденсатора уменьшается с повышением температуры. Этот эффект может быть значительным даже в диапазоне температур, с которым сталкивается прикладная печатная плата в полевых условиях, поскольку некоторые компоненты выделяют тепло в систему, а конденсаторы нагреваются.

При этом сопротивление оксидированного анода зависит от частоты; она уменьшается с увеличением частоты.

Третьим эффектом, который необходимо учитывать, является старение. По прошествии некоторого времени жидкость, образующая катод, со временем начинает испаряться внутри банки, а также диффундировать в другие части конструкции. Поскольку объем жидкости меньше, ее меньше в контакте с анодом, поэтому емкость уменьшается, а ESR увеличивается. Этот эффект называется «высыхание» и происходит гораздо быстрее при повышенных температурах.

3.) ESR для гибридных алюминиевых конденсаторов ниже и в целом более стабильно.

Гибридные алюминиевые конденсаторы имеют твердый электролит, изготовленный из полимеризованного органического полупроводникового материала, который заменяет жидкость во влажных электролитических конденсаторах.

Гибриды имеют более низкое ESR, чем влажные типы, особенно при низких температурах, и ESR намного более стабильна во всем диапазоне рабочих температур. Их ESR по-прежнему зависит от частоты, но на высоких частотах оно ниже, чем у влажных алюминиевых конденсаторов, что делает их популярными для импульсных источников питания.

Как и Panasonic, гибридные электролитические конденсаторы превосходят влажные электролитические конденсаторы по ESR, особенно при низких температурах.

4.) ESR для танталовых конденсаторов в значительной степени зависит от частоты

В типичном твердотельном танталовом конденсаторе танталовый анод покрыт изолирующим слоем оксида тантала, затем слоем диоксида марганца, затем обычно слоем углерода и слой металла, такого как серебро, который припаивается к свинцу или корпусу. Это прекращение является основным виновником, когда речь идет о СОЭ. Преобладают потери в оксидном слое, который сильно зависит от частоты, причем наиболее значительные потери приходятся на низкочастотные сигналы. Эти потери уменьшаются с увеличением частоты и становятся гораздо менее значительными на очень высоких частотах.

ESR танталового конденсатора уменьшается на высокой частоте, как и у этого конденсатора AVX.

5.) ESR указывается непоследовательно

Иногда бывает сложнее, чем кажется, напрямую сравнить данные из спецификаций производителей, чтобы указать конденсатор для источника питания ИС, потому что ESR может быть указан в более чем в одну сторону. ESR при 25°C и 100 кГц часто указывается, но не всегда, а некоторые указывают совсем другую частоту. Некоторые дают только коэффициент рассеяния (tan d). Во всех этих случаях требуется расчет для определения ESR на рабочей частоте вашего конкретного приложения. Обращение за советом к опытному дистрибьютору, такому как Avnet Abacus, может облегчить процесс выбора.

Микроволны101 | Конденсатор ESR Effects

Нажмите здесь, чтобы перейти на нашу главную страницу, посвященную схемам стабилизации питания

Нажмите здесь, чтобы перейти на нашу страницу основных конденсаторов

Нажмите здесь, чтобы перейти на нашу страницу математики конденсаторов

Нажмите здесь, чтобы сравнить импульсный и непрерывный режим работы

Новое за декабрь 2018 г.: вот новая страница, на которой представлены обновленные расчеты рассеивания заряда при хранении. Есть проблемы с методом, который представлен на этой странице.

Эта страница покажет вам, почему вам нужно беспокоиться об эквивалентном последовательном сопротивлении (ESR) накопительных конденсаторов заряда в импульсных приложениях. В некоторых случаях необходимое количество конденсаторов зависит от нагрева, а не от падения напряжения. СОЭ — это тип паразитного элемента, здесь обсуждаются и другие.

Посетите нашу сопутствующую страницу, посвященную конденсаторам для накопления заряда

В случае электролитических конденсаторов, питающих импульсный передатчик, ESR одного конденсатора емкостью 4,7 мкФ может составлять порядка одного Ома. Эквивалентное последовательное сопротивление конденсатора может сильно зависеть от напряжения в керамических конденсаторах, но почти постоянно в электролитических. Часто в импульсных передатчиках вам придется разработать схему модулятора, которая подает высокие пиковые токи на усилители мощности с быстрым временем нарастания и спада. Источник питания будет расположен достаточно далеко от усилителя/модулятора, чтобы он не мог быть источником импульсов тока. Это когда зарядные накопительные конденсаторы берут на себя тяжелую работу.

На приведенной ниже диаграмме мы исследуем систему накопления заряда (да, нам тоже нужно опубликовать схему!), в которой ток от источника питания эффективно отделен от батареи конденсаторов накопления заряда. Колпачки расположены рядом со схемой модулятора, которая включает передатчик на 10 мкс, а затем выключает на 40 мкс (рабочий цикл 20%). Источник питания обеспечивает постоянный ток 0,2 А (пиковый ток x коэффициент заполнения). Крышки обеспечивают другие 0,8 ампера во время импульса и заряжаются при -0,2 ампера, когда передатчик выключен (так что заряд = заряд).

Проблема с этим анализом заключается в следующем: Суммарный пусковой и бросковый заряд (ток х зубец) конденсатора должен быть равен. По сюжету видно, что это не так. Действительно, ток конденсатора не будет постоянным при перезарядке конденсатора. Перейдите сюда, чтобы лучше проанализировать это.

Эффект падения напряжения

Напряжение питания батареи накопительных конденсаторов уменьшается на эквивалентное последовательное сопротивление. Для чистого ESR банка вы должны вычислить ESR всех конденсаторов, включенных параллельно. Обычно предполагается, что они все одинаковые (но на самом деле это не так). Но конденсаторы обычно указывают максимальное ESR, поэтому этот расчет будет несколько пессимистичным и даст вашей конструкции некоторый запас.

В приведенном выше примере, если накопитель заряда имеет ESR 1 Ом, это приведет к падению напряжения в системе на один вольт; таким образом, если вы хотите разрядить GaAs-усилитель на 8 вольт, вам понадобится источник питания на 9 вольт. В следующей части этой страницы объясняется, как рассчитывается рассеиваемая мощность из-за ESR.

Эффект рассеивания мощности

Мощность, рассеиваемая на резисторе, равна квадрату среднеквадратичного значения формы импульса тока, умноженному на сопротивление. Для N конденсаторов, включенных параллельно, разделите значение ESR с одной крышкой на N.

Далее нам нужно вычислить среднеквадратичное значение тока сигнала.

Искусство исчисления без вычислений…

Чтобы вычислить среднеквадратичное значение тока, необходимо усреднить по времени квадрат тока, а затем извлечь из результата квадратный корень. Чаще всего на этом этапе ваш инструктор по микроволновке прибегает к интегральным знакам. Но для прямоугольных импульсов тока вы можете сделать это почти в уме, и вам не нужно прибегать к вычислениям! Последуем примеру Брюса Ли:

Искусство сражаться без боя из Вход в дракона

Во время импульса тока источник питания полностью отделен от накопителя заряда, конденсаторный источник пикового тока минус средний ток (I1):

Когда передатчик выключен, конденсаторы заряжаются током I2:

Теперь мы просто усредняем по времени квадрат формы волны тока, чтобы получить среднеквадратичное значение тока. Уравнения ниже показывают расчет шаг за шагом.

Теперь, когда вычислено среднеквадратичное значение тока, мы можем рассчитать рассеяние из-за ESR:

Наконец, давайте посмотрим на среднеквадратичное значение тока в процентах от пикового тока. Если передатчик полностью включен или выключен (DF=100% или DF=0%), конденсаторы обеспечивают нулевой ток. Максимальный ток возникает при DF=50% (прямоугольная волна). При 25% или 75% DF соотношение составляет 3/16.

Если кому-то нужна электронная таблица, которая выполнила этот расчет, просто спросите.

Теперь посчитаем рассеиваемую мощность на примере. Пиковый ток при 1 ампер, DF при 20% и ESR при 1 Ом, источник конденсатора 0,32 ампер RMS. Его рассеиваемая мощность составляет 102 мВт, в этом случае проблем быть не должно. Если вы попросите этот единственный конденсатор обеспечить 10-амперный пик, держите огнетушитель под рукой, он рассеет 10 Вт!



Низкая СОЭ | Алюминий Электролитический | Конденсаторы

Нажмите кнопки, чтобы отсортировать таблицу по возрастанию, убыванию или выключению. Отфильтруйте, щелкнув и перетащив или щелкнув, удерживая клавишу Ctrl, чтобы выбрать несколько элементов.

9013.IRINIINIINIINIINIIN16 50930142 90 20

164

050/052 PED-PW

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Eurodin Printed Wiring

Snap-In

85

15  000

10

4700 UF

68000 UF

050/052 PED-PW

Расширение

Capacitors, Fixed

ALINIINIINIINIINIIN .IRINIINIINIINIINIINIINIINIINIINIINIIN 9013.IRINIINIINIINIINIINIINIINIINIIN 9014SIINIINIINIINIINIINIINIIN

CACACITOR0142

Snap-In

85

15  000

16

3300 uF

47000 uF

050/052 PED-PW

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Eurodin Printed Wiring

Snap-In

85

15  000

25

2200 uF

33000 uF

050/052 PED-PW

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Eurodin Printed Wiring

Snap-In

85

15  000

40

1500 uF

22000 uF

050 /052 PED-PW

Увеличить

Конденсаторы фиксированные

Алюминий

Алюминий Электролитические конденсаторы Электропитание Печатная схема Eurodin

Вставные

85

15  000

63

1000 uF

15000 uF

050/052 PED-PW

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Eurodin Printed Проводка

SNAP-IN

85

15 000

100

470 UF

6800 UF

0/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/050/05010. -ped.0142

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Eurodin Printed Wiring

Snap-In

85

15  000

250

100 uF

1000 uF

050/052 PED- PW

Увеличить

Конденсаторы фиксированные

Алюминий

Алюминий Электролитические конденсаторы Power Печатная проводка Eurodin

Вставные

85

15  000

385

47 uF

470 uF

050/052 PED-PW

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Eurodin Printed Wiring

Snap -In

85

15  000

400

47 uF

680 uF

056/057 PSM-SI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Standard Miniature Snap-In

Snap-In

85

12 000

10

6800 uF

68000 uF

056/057 PSM-SI

Увеличить

Фиксированные конденсаторы

Алюминий

Алюминиевые электролитические конденсаторы Power Standard Miniature Snap-In

Snap-In

85

12 000

4700 uF

47000 uF

056/057 PSM-SI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Standard Miniature Snap-In

Snap-In

85

12 000

25

3300 uF

33000 uF

056/057 PSM-SI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Standard Miniature Snap-In

Snap-In

85

12 000

40

2200 uF

22000 uF

056/057 PSM-SI

Увеличить

Конденсаторы фиксированные

Алюминий

Алюминиевые электролитические конденсаторы Power Standard Miniature Snap-In

Snap-In

85

12 000

1500 uF

15000 uF

056/057 PSM-SI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Standard Miniature Snap-In

Snap-In

85

12 000

63

1000 UF

10000 UF

056/057 PSM-SI

056/057 PSM-SI

056/057 PSM-SI

056. Aluminum

Aluminum Electrolytic Capacitors Power Standard Miniature Snap-In

Snap-In

85

12 000

100

470 uF

4700 uF

056/057 PSM-SI

Увеличить

Конденсаторы фиксированные

Алюминий

Алюминий Электролитические конденсаторы Мощность Стандартный Миниатюрный Snap-In

Snap-In

85

12 000

120

150 uF

1500 uF

056/057 PSM-SI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Standard Miniature Snap-In

Snap-In

85

12 000

250

100 UF

1000 UF

056/057 PSM-SI

4. /057 PSM-SI

./057 PSM-SI

./057

44444444.0142

Aluminum Electrolytic Capacitors Power Standard Miniature Snap-In

Snap-In

85

12 000

385

47 uF

470 uF

056/057 PSM-SI

Enlarge

Конденсаторы фиксированные

Алюминий

Алюминиевые электролитические конденсаторы Power Standard Miniature Snap-In

Snap-In

85

12 000

31

1424 42

470 uF

056/057 PSM-SI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Standard Miniature Snap-In

Snap-In

85

12 000

450

47 uF

330 uF

095 PLL-4TSI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Long Life 4-Terminal Snap-In

Snap-In

85

10 000

350

560 uF

2200 uF

095 PLL-4TSI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Long Life 4-Terminal Snap-In

Snap-In

85

10 000

400

470 uF

1800 uF

095 PLL-4TSI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Long Life 4-Terminal Snap-In

Snap-In

85

10 000

420

470 uF

1800 uF

095 PLL-4TSI

Увеличить

Конденсаторы фиксированные

Алюминий

Алюминий Электролитические конденсаторы Power Long Life 4-клеммы 1-2 защелки 9 Snap-In

85

10 000

450

390 uF

1500 uF

096 PLL-4TSI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Long Life 4-Terminal Snap-in

Snap-In

85

5000

350

820 uF

2700 uF

096 PLL-4TSI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Long Life 4-Terminal Snap-in

Snap-In

85

5000

385

680 uF

2700 uF

096 PLL-4TSI

Увеличить

Конденсаторы, фиксированные

Алюминий

Алюминий Электролитические конденсаторы Power Long Life 4-контактные защелкивающиеся

Защелкивающиеся

85

5000

400

680 uF

2700 uF

096 PLL-4TSI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Long Life 4-Terminal Snap-in

Snap-In

85

5000

420

680 uF

2200 uF

096 PLL-4TSI

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors Power Long Life 4-Terminal Snap-in

Snap-In

85

5000

450

560 uF

1800 uF

096 PLL-4TSI

Увеличить

Конденсаторы, фиксированные

Алюминий

Алюминиевые электролитические конденсаторы Power Long Life 4-клеммный защелкивающийся

Защелкивающийся

9 850142

5000

500

390 uF

1500 uF

101/102 PHR-ST

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors, Power High Ripple Current, Screw Terminals

Screw Terminal

85

10 000 to 15 000

25

15000 uF

1 F

101/102 PHR-ST

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors, Power High Ripple Current, Screw Terminals

Screw Terminal

85

10 000 to 15 000

40

10000 uF

470000 uF

101/102 PHR-ST

Увеличить

Конденсаторы фиксированные

Алюминий

Алюминий Электролитические конденсаторы, мощные, с высоким током пульсаций, винтовые клеммы

Screw Terminal

85

10 000 to 15 000

63

4700 uF

330000 uF

101/102 PHR-ST

Enlarge

Capacitors, Fixed

Aluminum

Алюминиевые электролитические конденсаторы с высоким током пульсаций, винтовые клеммы

Винтовые клеммы

85

от 10 000 до 15 000

100

2200 мкФ

101/102 PHR-ST

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors, Power High Ripple Current, Screw Terminals

Screw Terminal

85

10 000 to 15 000

200

680 UF ​​

33000 UF

101/102 PHR-ST

ENLARGE

CACACIT

. Aluminum Electrolytic Capacitors, Power High Ripple Current, Screw Terminals

Screw Terminal

85

10 000 to 15 000

250

470 uF

33000 uF

101/102 PHR-ST

Увеличить

Конденсаторы фиксированные

Алюминиевые

Алюминиевые электролитические конденсаторы, мощные, с большим током пульсаций, винтовые клеммы

Винтовые клеммы

85

10 000 — 15 000

350

330 uF

15000 uF

101/102 PHR-ST

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors, Power High Ripple Current, Screw Terminals

Screw Terminal

85

10 000 to 15 000

385

220 uF

6800 uF

101/102 PHR-ST

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors, Power High Ripple Current, Screw Terminals

Screw Terminal

85

10 000 to 15 000

400

220 uF

10000 uF

101/102 PHR-ST

Увеличить

Конденсаторы фиксированные

Алюминиевые

Алюминиевые электролитические конденсаторы, мощные, с высоким током пульсаций, винтовые клеммы

Screw Terminal

85

10 000 to 15 000

450

220 uF

10000 uF

106 PED-ST

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors, Power Eurodin, Screw Terminals

Screw Terminal

85

20 000

25

4700 uF

330000 uF

106 PED-ST

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors, Power Eurodin, Screw Terminals

Screw Terminal

85

20 000

40

3300 uF

220000 uF

106 PED-ST

Увеличить

Конденсаторы фиксированные

Алюминиевые

Алюминиевые электролитические конденсаторы, питание Eurodin, винтовые клеммы

Screw Terminal

85

20 000

63

2200 uF

150000 uF

106 PED-ST

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors, Power Eurodin, Screw Terminals

Screw Terminal

85

20 000

100

1000 uF

68000 uF

110 PHT-ST

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors, Power High Ripple for Traction, Screw Terminals

Screw Terminal

85

> 10 000

250

6000 uF

6000 uF

110 PHT-ST

Увеличить

Конденсаторы фиксированные

Алюминий

Алюминиевые электролитические конденсаторы, силовые, с высокой пульсацией для тяги, винтовые клеммы

Screw Terminal

85

> 10 000

300

6000 uF

6000 uF

110 PHT-ST

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors , Power High Ripple for Traction, Винтовые клеммы

Винтовые клеммы

85

> 10 000

350

6000 мкФ

6000 мкФ 2 9 00139 110 PHT-ST

Enlarge

Capacitors, Fixed

Aluminum

Aluminum Electrolytic Capacitors, Power High Ripple for Traction, Screw Terminals

Screw Terminal

85

> 10 000

400

6000 UF

6000 UF

110 PHT-ST

Enlarge

inpacitors, фиксированная

Aluminum

, фиксированный

Aluminum

, фиксированный

Aluminum

, фиксированный

Aluminum

, фиксированный

Aluminum

, фиксированный

. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
