Как выбрать осциллограф в 2023 году

---

Какой осциллограф выбрать начинающему диагносту, радиолюбителю, электрику? Какие типы осциллографов бывают? На какие критерии опираться выбирая новый осциллограф? Ответы на эти и другие фундаментальные вопросы – в статье.

Материал обновлён 18.04.2023
Время чтения: 17 минут

Автор статьи — Андрей Кириченко

• Цифровой осциллограф или аналоговый
• Виды цифровых осциллографов
• Область применения
• Параметры осциллографа, которые влияют на выбор
  • Полоса пропускания
  • Количество каналов
  • Частота дискретизации
  • Глубина памяти
  • Скорость обновления осциллограмм
  • Триггер
  • Работа с последовательными интерфейсами
  • Измерения и анализ сигналов
  • Разрешение экрана
  • Возможность автоматической настройки
  • Осциллографические пробники

Осциллограф – это графический инструмент для наблюдения характера поведения процессов в электронных схемах. Записывает измерения временных параметров, амплитуды электрического сигнала, который подается на вход прибора. Измеряет искажения, появляющиеся при неисправном компоненте схемы, определяет изменения шума и другие параметры. Данные отображаются на экране или в записи. Используя измерительный преобразователь, можно контролировать любые природные явления.

Осциллографы есть цифровые и аналоговые, а по способу регистрации — приборы реального и эквивалентного времени.

Цифровой осциллограф или аналоговый

Отличие цифровых от аналоговых устройств предполагает отображение на приборном экране сигнала с разными градациями яркости.

Аналоговые осциллографы выполняют развертку сигнала, работают с изменяющимися физическими величинами, например, напряжением.

Цифровые осциллографы делают выборку характеристик сигналов, работают с дискретными двоичными числами, которые представляют значение напряжения. Идея системы запуска основана на детектировании событий, происходящих в наблюдаемом процессе.

Аналоговая система запуска работает с усилителями, которые могут служить источниками линейных и нелинейных погрешностей. Например, задержка и колебания амплитуды, которая проявляется в виде сдвигов положения запуска (джиттера запуска), видимого на экране. Работают с меняющимся в процессе наблюдения напряжением.

Цифровая система запуска работает точно, без искажений, разбирается с отчетами АЦП (аналогово-цифровых преобразователей) напрямую. Получаемый сигнал идентичный захваченному и отображенному на экране.

Модели цифровых осциллографов здесь.

Для цифровых приборов характерно:

1. Работа в режиме эквивалентного и реального времени с полосой пропускания до 70 ГГц и более.
2. Прямая регистрация оптических сигналов с помощью модулей.
3. Невысокий уровень шума, менее 200 пс.
4. Повторяющийся характер работы, что идеально для наблюдения за характеристиками сигнала.

Информация, выдаваемая цифровым устройством, отображается на экране текстом, что точнее, чем графики на мониторе аналогового осциллографа. Обработка сигнала происходит на основе метода Фурье. Данные записывают в память компьютера и распечатывают. Цифровые устройства бывают запоминающими, люминофорными, стробоскопическими.

А теперь обратимся к каталогу осциллографов и посмотрим какие есть модели.

Виды цифровых осциллографов

Цифровые осциллографы востребованнее, чем аналоговые из-за точности наблюдений и набора функций.

Внутри прибора — аналого-цифровой преобразователь. Благодаря АЦП измеряемый сигнал оцифровывается, в памяти устройства сохраняют захваченные выборки, а информация отображается на экране.

Возможности цифрового устройства:

• обработка сигнала, который поступает на входные каналы;
• отображение результатов исследований на экране;
• сохранение в записи процессов для упрощенного масштабирования, растяжки;
• отметка событий, которые происходят во времени;
• расчет средних значений, прочие математические действия, измерение амплитуды, периодов, время нарастания/спада импульса, и др.

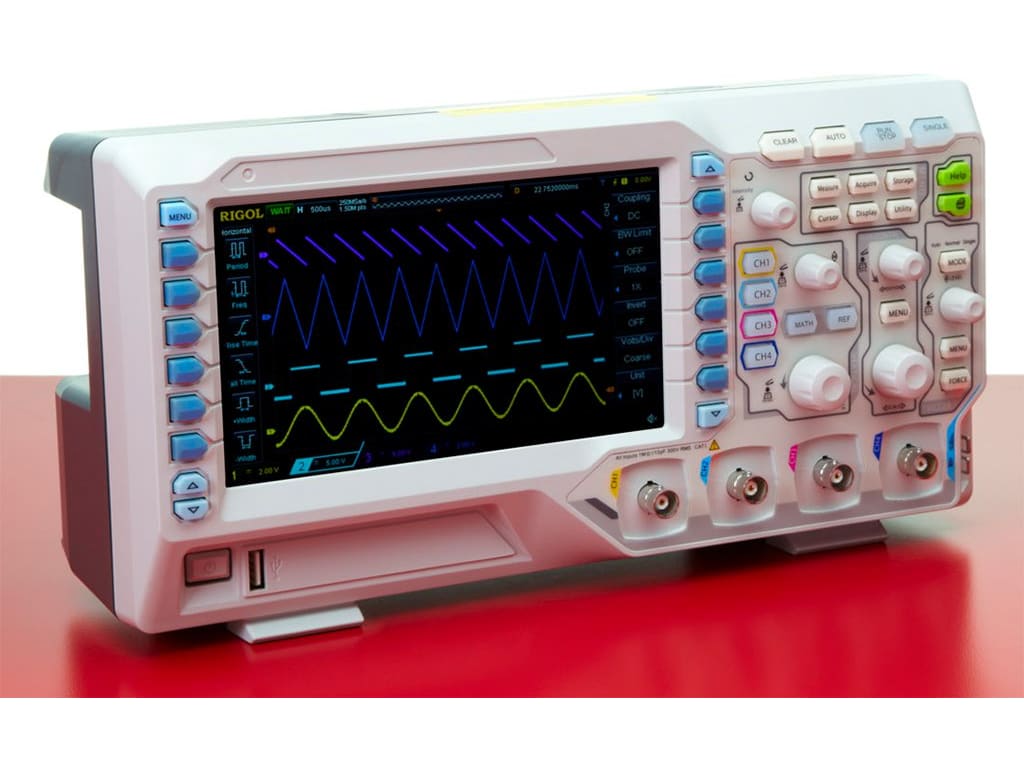

Осциллограф эконом-сегмента с верхней полосой пропускания до 100 МГц

Типы осциллографов:

1. Запоминающие обычные цифровые устройства (DSO). Характеризуются обширным временем для хранения данных, расширенными пределами скорости считывания информации. Замедленно воспроизводят события, происходящие в сигнале. Среди моделей запоминающих осциллографов можно видеть карманные и стационарные устройства.
2. Люминофорные цифровые приборы (DPO) имитируют изменение процессов, показывают подробности изменений модулированных сигналов на экране, как у аналоговых моделей. Сигналы анализируются, запоминаются.
3. Стробоскопические цифровые приборы. Работают на эффекте последовательного стробирования сигнала. Повторение сигнала заставляет выбирать мгновенное значение в новой точке. Характеризуются большой полосой пропускания. Исследуют короткие периодические сигналы.
4. Портативные осциллографы– это модифицированные устройства небольшого размера, веса, незначительным расходом электроэнергии. Применяются для научных исследований в промышленности, для поиска повреждений автомобилей, оборудования. Интернет-магазин «Суперайс» предлагает ряд моделей портативного оборудования.
Портативный осциллограф JINHAN JDS2012A со встроенным мультиметром
5. Прибор на базе ПК или виртуальный USB-осциллограф – обладают технологическими преимуществами, легким подключением к компьютеру. К достоинствам устройства относятся:
• сохранение данных на накопитель и работа с ними в текстовом формате;
• высокая скорость переработки информации в электронный текстовый вид;
• удобная эксплуатация из-за небольших габаритов;
• совмещение в одном устройстве нескольких приборов: осциллографа, цифрового анализатора, генератора сигналов, генератора цифровых последовательностей.

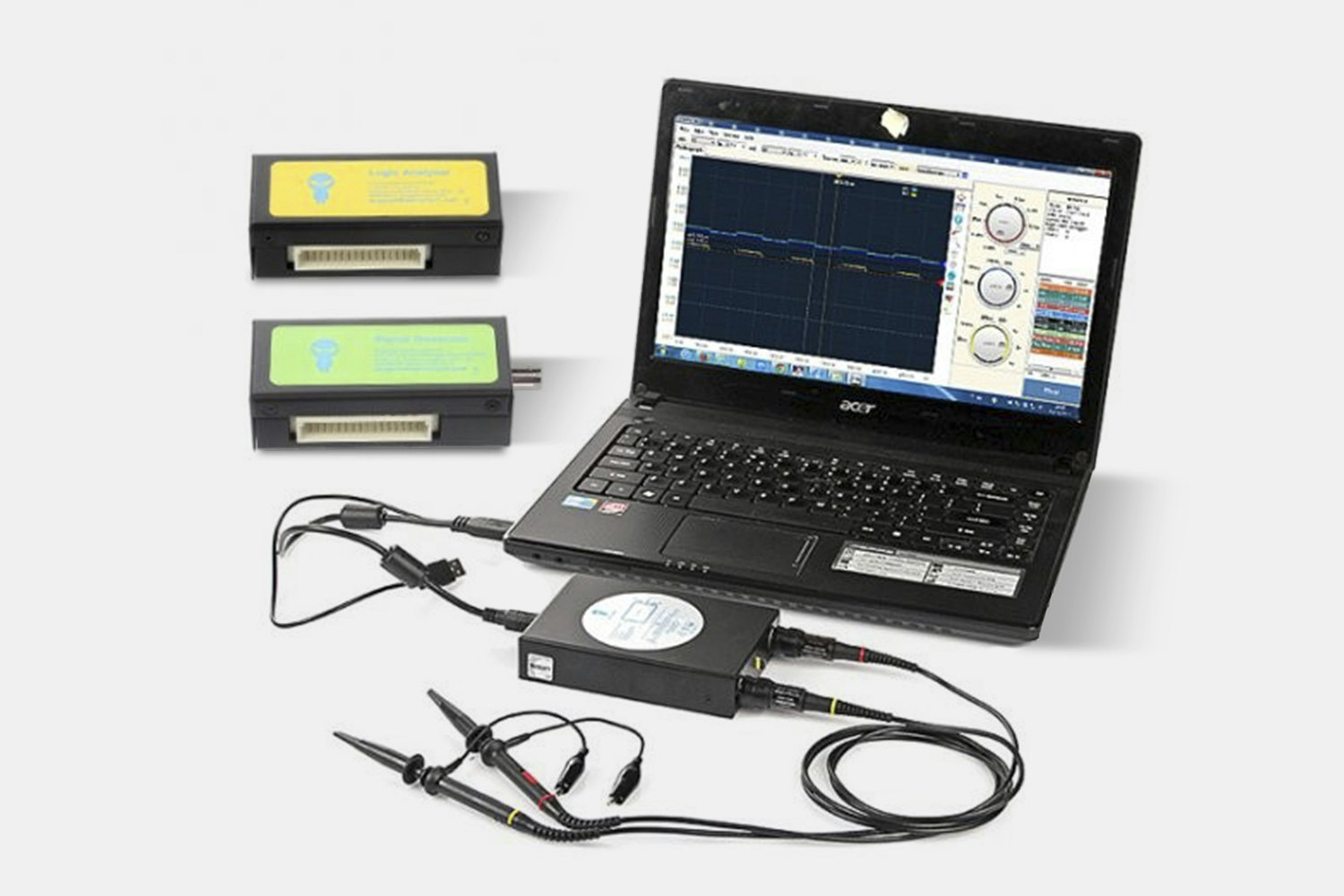

8-канальный USB осциллограф Hantek DSO-1008A

Недостаток USB-осциллографа – погрешности, худшие характеристики в отличие от стационарного оборудования. Для многих осциллографов типично отсутствие гальванической развязки. Присутствует риск сжечь компьютер при неосторожном обращении с устройством. Модели USB-осциллографов здесь.

Область применения

Осциллограф считается важным, необходимым для ремонта и проектирования электронного оборудования. Используется в следующих областях:

1. Электроника.Изображение на экране показывает работающий элемент, определяет рабочую частоту, грамотность выбора типа деталей, режима работы устройства. Применяется для наладки, разработки, проектирования оборудования.
2. Ремонт бытовой техники. Определение повреждений отдельных электрических элементов схем.
3. Авторемонт. Автомобильная диагностика, обнаружение сбоев в работе электронных компонентов системы зажигания, впрыска топлива, проверка генератора и т. д.

Радиорынок предлагает огромный выбор осциллографов. Не последнее место занимают китайские модели.

Однако, китайцы стремятся создать универсальные устройства. Речь об осциллографах со встроенным генератором сигналов. Например, можно нарваться на неприятности, покупая китайский прибор. Часто встречается шумность , особенно 1-го канала. Спектр шумов различается от инфранизких до мегагерц. В цепях питания может отсутствовать развязка . Другой недостаток некачественного прибора – плохая работа генератора , выдающего свалку частот, из которых трудно определить основную частоту. В выходном немодулированном синус-сигнале сам синус модулируется по амплитуде, по фазе, по нескольким частотам. То есть получается, что немодулируемый сигнал оказывается модулирован более низкими по скважности сигналами, поэтому осциллографу сложно зацепиться за импульс синхронизации, который берется из грязного канала.

Чтобы начинающий радиолюбитель выбрал осциллограф обращаем внимание на то, что достоверность снятой информации влияет на успех поставленной задачи.

При выборе оборудования руководствуются:

• ценой;
• брендом;
• набором функций;
• рабочими характеристиками.

Параметры осциллографа, которые влияют на выбор

Главное условие выбора – рабочие характеристики, которые нужны пользователю.

Полоса пропускания

Характеристика определяет диапазон видимых на мониторе сигналов, характеризуется скоростью нарастания фронта исследуемого сигнала. У цифровых моделей есть полоса, которая дает работать с высшими гармониками, частота которых превышает частоту основной гармоники. Достоинство цифрового осциллографа – способность расширить полосу пропускания для выполнения задачи.

Тактовая полоса пропускания величиной 100 МГц, захваченная устройством с полосой пропускания с частотой 100 МГцТактовая полоса пропускания 100 МГц, на экране осциллографа с полосой пропускания частотой

Рекомендация выбора: для определения нужной полосы пропускания применяйте «правило пятикратного превышения» максимального значения полосы наблюдаемого сигнала. Если полосы пропускания будет недостаточно, вы можете не увидеть составляющее сигнала. Неизбежно искажение амплитуды, а фронт может быть завален. Неправильно подобранная полоса пропускания не дает полную осциллограмму и способствует росту погрешностей.

Например, для наблюдения сложных цифровых сигналов с высокой скоростью, для сигналов последовательных шин требуются модели с полосой пропускания частотой выше 500 МГц. Прибор с меньшей полосой пропускания — для начинающих радиолюбителей, которым не нужны навороченные дорогие устройства.

Вывод: снижается коэффициент погрешности при наблюдении сигнала из-за увеличенной полосы пропускания, фиксируются отдельные происходящие события.

Количество каналов

Входные аналоговые каналы принимают и оцифровывают сигнал. Оборудование прибора со встроенным логическим анализатором дает исследовать коррелированные аналоговые и цифровые каналы с большим числом контрольных точек, отчего проще декодировать многоразрядные параллельные шины.

Виды каналов

Однако многоканальный прибор не всегда отвечает качеству диагностики. Рассмотрим, для каких задач подходит то или иное число каналов:

1. Двух или четырех каналов хватает для измерения, сравнения временных характеристик сигналов, поступающих с аналоговых устройств.
2. 8 или 16 каналов помогают отладить цифровую систему для параллельного экспорта данных.
3. Дополнительные каналы комбинированных устройств с РЧ входом нужны для проведения высокочастотных измерений.
4. Изолированные каналы рекомендуются для работы с гальванической развязкой.
5. Двадцать каналов синхронизируют регистрацию, просмотр сигналов по времени.

Вывод: каналы должны быть с оптимальным частотным диапазоном, линейностью, точностью усиления, равномерностью амплитудно-частотной характеристики (АЧХ) и стойкостью от электростатического разряда.

Частота дискретизации

Дискретизация или число выборок по времени определяет рабочую способность прибора фиксировать и отображать мельчайшие детали, которые происходят в изучаемом сигнале.

Рекомендация выбора частоты дискретизации осциллографа: Правило «пятикратного превышения» частоты прибора частотной составляющей сигнала. Величина должна быть не менее чем в 2,5 раза и в 3 раза выше аналоговой полосы. Для устройств начального уровня частота дискретизации – 1 – 2 Гвыб./с. Устройства эконом-сегмента – 5 – 10 Гвыб/с.

Чем выше частота дискретизации, тем качественнее представляется сигнал, тем больше информации сохраняется.

Вывод: более высокая частота дискретизации увеличивает разрешение, показывает происходящие одновременно события, например, непериодические глитчи.

Глубина памяти

Частота дискретизации влияет на объем запоминаемой информации. Расчет глубины памяти выполняется произведением времени, отображаемым на экране, на нужную дискретизацию. Пример, декодирование сигнала шины USB. Регистрация пакетов происходит за 200 мкс и требует длину записи – 1 млн точек.

Рекомендация выбора: После определения глубины памяти осциллограф проверяется на эффективность.

Вывод: оцените скорость реакции прибора с планируемой глубиной памяти.

Скорость обновления осциллограмм

Параметр характеризует быстроту захвата, обновления изображений на дисплее. Чем быстрее обновления, тем более точно происходит захват и регистрация редких событий, например, выбросов. Чем выше скорость обновления, тем быстрее работает прибор и фиксируются события.

Рекомендация выбора: Производители указывают максимальную скорость обновления. Это неверно, чтобы достигнуть максимального параметра могут потребоваться дополнительные режимы захвата, которые ограничивают глубину памяти, частоту дискретизации, качество отображения сигналов.

Вывод: скорость обновления – параметр улучшающий комфорт использования прибора, позволяющий производить точную регистрацию событий.

Триггер

Схема синхронизации, при которой прибор выдает устойчивое изображение. Система может задержать запуск развертки до определенного события. Триггерный запуск синхронизирует захват сигнала, одновременно отображает единичные события. Нужен для синхронизации снимков.

Работа с последовательными интерфейсами

В осциллографах, которые работают с цифровыми и смешанными сигналами, есть несколько последовательных интерфейсов I2C, SPI, RS232/UART, CAN, USB. Они декодируют протоколы последовательной шины, триггерного запуска через интерфейсы. От числа интерфейсов зависит много функций, способность выполнять различные задачи.

Большое количество интерфейсов нужно для экспорта информации в Интернет или в программу просмотра на компьютере. Анализируемые данные, захваченные одним осциллографом, можно передавать другим членам исследовательской группы.

Измерения и анализ сигналов

Наличие прикладных программ, статические и математические функции в составе осциллографа приспособлены для быстрого преобразования Фурье. Используя прикладные программы выявляют нарушения целостности сигнала.

Вывод: должно быть программное обеспечение для того, чтобы узнать о возможностях прибора.

Приложения, расширяющие возможности устройства

Разрешение экрана

Один из важных параметров — разрешение экрана. Оно определяет количество пикселей на дисплее, влияет на точность, четкость отображаемой информации. Чем выше этот показатель, тем более подробную информацию можно получить о сигнале.

Рекомендация выбора: Для уверенной работы с сигналами разрешение должно быть не менее 800х480 пикселей. Но чрезмерно большое количество пикселей может привести к увеличению времени отклика экрана, ухудшению быстродействия прибора. Поэтому необходимо сбалансировать разрешение с быстродействием и другими параметрами осциллографа.

Возможность автоматической настройки

У многих современных осциллографов есть функция автонастройки, которая позволяет быстро, легко настроить прибор на нужные параметры. Например, эта функция может автоматически установить диапазон измерения, шкалу времени, что значительно упрощает работу.

Рекомендации выбора: Автоматическая настройка существенно ускоряет работу с осциллографом и делает ее более точной. Однако, иногда функция автонастройки может работать некорректно, поэтому необходимо проверять полученные данные на достоверность.

Осциллографические пробники

Важный элемент, необходимый для работы прибора – пассивный пробник или измерительный щуп с делителем.

Согласованность пробника заключается в соответствии полос пропускания, прибора, самого инструмента для измерения.

Рекомендация выбора: Учитывайте параметры, что предстоит измерять: ток или напряжение, частота, амплитуда, сопротивление. Например, высоковольтные пробники работают с напряжением до 40 кВ. Рекомендуемая входная емкость пробника не более 10 пф. Магазин инструментов предлагает различные пробники, необходимые для выполнения любых задач. Ознакомьтесь с типами пробников и измерительных щупов более подробно в разделе каталога.

Вывод: На выбор пробника влияют тип решаемой задачи и исследуемые сигналы.

Специальный пробник для отображения тока, мощности и напряжения

Естественно, покупая осциллограф тратится определенная сумма. Однако, смотрите какие выгоды вы получаете. Вы сами следите за рабочими процессорами, сами делаете выводы.

Помните, прибор, который вы выбрали, должен соответствовать, выполняемой задаче, характеру работы, а еще:

• точно регистрировать происходящие события;
• экономить ваше время, повышать возможности;
• отвечать заявленным и подтвержденным документами характеристикам.

Покупая дорогое осциллографическое оборудование, будьте уверены в правильности выбора. Описанные характеристики помогут вам определить прибор необходимый для выполнения требуемых задач.

Осциллографы высокого разрешения | Пикоскоп серии 4000

• Осциллографы и регистраторы данных
• Автомобилестроение
• Пресс
• Карьера

• Продукты
• Скачано
• Форум
• Поддержка
• Библиотека
• Новости
• О компании

• Дом
• Продукты
• Осциллографы
• Пикоскоп серии 4000

PicoScope 4444 Осциллограф с дифференциальным входом

4 дифференциальных канала

Полоса пропускания 20 МГц
Разрешение 14 бит
Буферная память 256 мс
Гибкий интерфейс пробника с питанием

Осциллографы высокого разрешения серии PicoScope 4000A

2, 4 и 8 каналов

12-битное разрешение
Полоса пропускания 20 МГц
Буферная память 256 МС
SuperSpeed ​​USB 3. 0

От ^£ 659

PicoScope 4262 16-битный осциллограф высокого разрешения

2 канала

16-битное разрешение
Полоса пропускания 5 МГц
Дискретизация 10 Мвыб/с
Буферная память 16 Мвыб

От ^£ 1025

Прокрутить

Отзывы

• Комплект (2408B) имеет очевидное качество, прост в настройке и калибровке, а бесплатно загружаемое программное обеспечение требует разумного обучения. Превосходный набор, превосходная поддержка, что еще я могу сказать.

  Роп Оннор

• Я использую пикоскоп 4224 уже много лет. Я путешествую за границу, так что это было идеально из-за его физических размеров. Хранение сигналов на моем ноутбуке очень просто, что позволяет мне быстро отправлять сигналы по электронной почте своим коллегам.

  Андрей

• Немногие USB-прицелы работают на Win, Mac и Linux, так что это доказывает мне, что ребята из Pico действительно заботятся о нас, клиентах. Это значительно упростило мое решение, когда я собирался купить USB-прицел.

  Рауль Трифан

• Мы используем Picoscope 6404D в течение достаточно долгого времени и поражены его точностью и мощной эмуляцией при работе с многочисленными оценками сигналов.

  Дж Моханти

• PicoLog TC-08: Это очень хорошее устройство, которое стабильно и надежно работает.

  Джефф Хьюлетт

• Отличный прицел. У меня была странная проблема — она ​​не работала на одном из моих компьютеров. Служба поддержки предоставила мне первоклассный сервис. Если бы я мог поставить 6 звезд за обслуживание клиентов — я бы сделал это.

  Нильс Ларсен

• Идеальный партнер для разработки приводов шаговых двигателей с энкодером. Поскольку прилагаемое программное обеспечение действительно стабильно, этот тип устройства является отличным инструментом для больших задач!

  Гельмут Шёттнер

• Великолепное оборудование на вес золота

  Найджел Клинч

• Настолько прост в использовании и превосходит все другие, которыми я когда-либо пользовался.

  Джон Д. Самсинг

• Вместо веб-камеры на экране настольного осциллографа было предложено использовать PicoScope для обмена сигналами через демонстрацию экрана.

  Сначала мы немного колебались… но это сработало безупречно, и теперь все отправляются за покупками пикоскопов!

  T Lövskog • Старший вице-президент по инновациям в Additude AB

• Большая функциональность в компактном размере. Мне очень нравится перемещать указатель мыши в определенную позицию и отображать значения времени и напряжения в этой точке. Калибровочное оборудование очень просто с этой функцией.

  Дон Хорейн

7 Лучший USB-осциллограф для любителей и профессионалов (2023)

Все мы знаем, что осциллограф — это устройство, которое мы используем для построения сигналов. Сигналы наносятся на график зависимости амплитуды от времени. Что дает нам реалистичное представление о характере и форме сигналов.

Поскольку анализ сигналов так полезен при разработке схем. Именно тогда многие производители начали выпускать осциллографы. Первый прицел был основан на технологии катодной трубки и был аналоговым.

Со временем мы начали производить и цифровые осциллографы. Теперь у нас есть и USB-осциллографы.

USB-осциллограф — это уменьшенная версия осциллографа, которая, на мой взгляд, предназначена для любителей и обычных пользователей осциллографов. Но если вы профессионал, то я рекомендую поискать настольный прицел.

Теперь, если вы новый покупатель USB осциллографа, возможно, у вас может возникнуть много вопросов. Например, какие параметры искать в лучшем USB-осциллографе. Какой бренд проверить? И, возможно, еще много подобных вопросов.

Ну…

Я написал эту статью специально для вас, чтобы вы могли максимально эффективно выбрать свой первый USB-прицел.

В конце этой статьи вы сможете:

• Знать, что такое USB-осциллограф
• USB лучше настольного осциллографа
• Технические параметры для поиска
• Список некоторых лучших USB-осциллографов, которые вы можете выбрать из

Звучит интересно? Тогда я уверен, что вам понравится и остальная часть этой статьи.

Начнем.

Содержание

Лучшие USB-осциллографы

Настольные осциллографы являются первоочередным выбором, если вы профессионал или хотите использовать осциллографы в течение длительного времени.

Но если вы любитель, или у вас пока нет бюджета, или вы просто хотите поиграть с небольшими электронными проектами, то USB-осциллограф — лучший вариант для вас.

Люди часто используют USB-осциллограф, когда им не хватает места на рабочем столе. Так как они очень маленькие. Вы можете разместить их где угодно. Кроме того, вы можете носить их с собой куда угодно.

Лучшим USB-осциллографом, который я и полевые специалисты рекомендуют, является либо PicoScope 2204A, либо другой Hantek 6254BD. Они лучшие, потому что они производятся проверенными брендами, многие люди использовали их, они надежны, высокого качества и имеют очень приличные ценники, которые может себе позволить каждый.

В оставшейся части этой статьи я подробно рассказываю о вышеупомянутых моделях, а также о других моделях высшего качества.

Выбор лучшего USB-осциллографа

Ниже приведены ключевые технические параметры, на которые следует обращать внимание при выборе лучшего прицела. Помните, что это технические термины. Вместо этого следует также учитывать стоимость, личный бюджет и репутацию бренда.

а. Полоса пропускания

Проще говоря, полоса пропускания — это диапазон частот, который осциллограф может эффективно измерять. Это разница между самой высокой частотой и самой низкой возможной частотой измерения.

Эмпирическое правило выбора осциллографа состоит в том, чтобы выбрать полосу пропускания, которая как минимум в 5 раз больше, чем сигналы, которые вы будете измерять.

б. Частота дискретизации

Определяет количество информации о форме сигнала, захватываемой и отображаемой на экране. Чем выше частота дискретизации, тем больше у него разрешение, и в результате у вас будет отображаться каждая деталь вашего сигнала.

Хороший осциллограф должен иметь вдвое большую частоту дискретизации, чем частота дискретизации сигналов, которые вы хотите зафиксировать с помощью осциллографа.

г. Каналы

Я считаю, что вы должны пойти на два канала. Так как это даст вам возможность измерять и сравнивать два сигнала одновременно. Особенно, если вы работаете с усилителями.

д. Обновления программного обеспечения

USB-осциллографы не имеют экрана. Они используют свое программное обеспечение на компьютерах. Итак, выберите прицел, за которым стоит надежный бренд. И они постоянно обновляют программное обеспечение.

эл. Частота обновления

Под частотой обновления я подразумеваю скорость обновления данных в программном обеспечении вашего осциллографа. Чем выше этот показатель, тем лучше.

Хорошо!

Теперь давайте посмотрим на некоторые из лучших USB-осциллографов в следующем списке.

Список лучших USB-осциллографов

Следующие осциллографы выбраны на основе вышеуказанных критериев. Они лучшие, вы можете выбрать любого из них.

1. PicoScope 2204A

Первый лучший USB-осциллограф, который у меня есть для вас, принадлежит известному бренду PicoScope. Этот бренд хорошо известен и имеет тысячи довольных клиентов.

USB-прицел 2204A от PicoScope просто великолепен. Это как хорошее оборудование с хорошим надежным программным обеспечением.

Важные особенности:

• Это маленькое устройство имеет общую полосу пропускания 10 МГц. Что очень приятно для большинства схем
• Частота дискретизации 1 Гвыб/с, что сравнимо с некоторыми настольными осциллографами
• Расширенная функция триггера
•  Полная электронная лаборатория в одном компактном недорогом блоке с питанием от USB

Подводя итог, можно сказать, что PicoScope 2204A (Amazon link) — это усовершенствованный осциллограф, который также можно использовать в качестве анализатора спектра, функционального генератора, генератора сигналов произвольной формы и декодера протоколов.

2. USB-осциллограф Hantek 6022BE

Следующий лучший USB-осциллограф от бренда Hantek. Hantek — известный бренд, когда речь заходит о производстве цифровых осциллографов. Тысячи людей используют осциллографы Hantek для различных проектов в области электроники.

USB-прицел этой марки отличается наличием двух измерительных каналов.

Важные характеристики:

• Полоса пропускания 20 МГц достаточна для всех крупных проектов в области электроники
• Предназначен для высокой производительности
• Выборка в реальном времени со скоростью 250 мс/с, что немного, но хорошо
• 23 функции измерения, включая проверку «ПРОШЕЛ/НЕ ПРОШЕЛ», усреднение формы сигнала, постоянство, интенсивность, инвертирование, сложение, вычитание, умножение, деление и построение графика X-Y.
• Интерфейс USB 2.0, поэтому внешний источник питания не требуется
• И очень прост в использовании

Кратко о USB-осциллографе Hantek 6022BE (ссылка на Amazon) подходит для всех основных проектов электроники, работающих в диапазоне частот до 10 МГц.

3. Hantek 6254BD

Этот прицел принадлежит вышеупомянутой марке Hantek. Я перечисляю его здесь для людей, которые ищут 4-канальный USB-осциллограф.

Этот осциллограф уникален тем, что его также можно использовать в качестве генератора функций.

Важная особенность:

• Встроенный генератор сигналов произвольной формы
• Полоса пропускания 250 МГц. Это диапазон полосы пропускания профессионального уровня, способный охватить все основные частотные спектры электроники.
• Частота дискретизации 1 Гвыб/с
• Более 20 функций, включая тест «годен/не годен», запуск, динамическое отслеживание курсора, запись сигнала и воспроизведение
• Самое приятное то, что он работает со многими сторонними приложениями, включая Openhantek, H-scope и Openscope

Вкратце: Hantek 6254BD (ссылка на Amazon) представляет собой полный комплект USB-осциллографов со встроенным генератором функций. Таким образом, у вас есть два устройства в одном продукте.

4. Овон VDS1022I

Следующий осциллограф типа USB от бренда Owon. Этот бренд популярен для изготовления различных типов электронных измерительных инструментов. USB-прицел от этого бренда удивителен и имеет очень низкую цену с такими конкурентоспособными характеристиками.

Важные особенности:

• Он очень тонкий, что делает его очень портативным. Это займет небольшую часть вашего рабочего места.
• Его полоса пропускания составляет 25 МГц, что является стандартным и может достигать максимум 100 МГц
• Длина записи до 10 млн и максимальная частота дискретизации 100 Мвыб/с
• Самое приятное то, что он имеет режим БПФ с отображением сигнала на том же экране
• Варианты нескольких триггеров и 2 канала

Вкратце: Owon VDS1022I (ссылка на Amazon) — лучший вариант для тех, кто ищет функцию изоляции USB в приличном ценовом диапазоне.

5. Pico 2205A

Этот USB-осциллограф принадлежит той же торговой марке Pico, о которой говорилось выше. Этот бренд славится надежными инструментами. И USB-прицел 2205A ничем не отличается.

2205A — это цифровой осциллограф, а также генератор функций. Это означает, что у вас будет два устройства в одном маленьком портативном корпусе.

Важные особенности:

• Имеет два измерительных канала и поставляется с качественными датчиками
• Это 8-битный осциллограф с полосой пропускания 25 МГц.
• Выборка 1 Гвыб/с, достаточная для охвата всех основных приложений
• Круговой буфер на 10 000 сигналов Частота обновления до 80 000 сигналов в секунду
• Высококачественные функции, такие как последовательное декодирование и тестирование ограничения по маске, включены в стандартную комплектацию

Вкратце, Pico 2205A (ссылка на Amazon) идеально подходит для широкого спектра приложений, включая проектирование, мониторинг, поиск неисправностей и ремонт. Он обеспечивает непревзойденное соотношение цены и качества и лучше всего подходит для обучения, хобби и использования в полевых условиях.

6. MaxiScope MP408

Следующий лучший недорогой USB-осциллограф принадлежит бренду MaxiScope. MP408 может измерять и тестировать практически все электрические и электронные компоненты и схемы любого современного автомобиля, совместимого со стандартами шин данных LIN, CAN и Flex Ray.

Автоматическая настройка шкалы напряжения и временной шкалы одним щелчком мыши, а также возможность ручного редактирования отображаемых параметров измерения.

Важные характеристики:

• Высокая частота дискретизации от 80 МС/с до 20 МС/с и невероятная полоса пропускания 20 МГц
• Имеет 4 измерительных канала и способен регистрировать сигналы на более высокой скорости
• Имеет 4-канальную панель управления с цветовой маркировкой. Чтение/отображение/запись/воспроизведение данных сигналов высокого разрешения.
• Он имеет прямое питание через соединение USB, поэтому батарея не требуется.
• Разрешение по вертикали 12 бит, что вполне убедительно

Вкратце: MaxiScope MP408 (ссылка на Amazon) — очень мощный 4-канальный USB-осциллограф, который лучше всего подходит для тестирования и анализа различных электронных схем.

7. YEAPOOK ADS1013D

Этот осциллограф отличается от всех перечисленных выше осциллографов. Это как планшет с емкостным сенсорным экраном, что делает его очень продвинутым.

Это не просто красивое устройство. Он имеет дизайн скриншота и сохранения с помощью одной клавиши, встроенное пространство для хранения 1 ГБ, может хранить до 1000 снимков экрана + 1000 наборов данных формы сигнала и поддерживает экспорт UBS.

Кроме того, он поставляется с высококачественной литиевой батареей емкостью 6000 мАч, которая может работать в течение 4 часов при полной зарядке.

Двухканальный портативный осциллограф профессионального дизайна. Давайте рассмотрим некоторые ключевые особенности этого устройства:

• 2 канала
• Аналоговая полоса пропускания 100 МГц
• 1 Гвыб/с Выборка в реальном времени
• 240 кбит Глубина памяти выборки
• 7-дюймовый цветной сенсорный ЖК-экран TFT с разрешением 800 * 480
• Захват мгновенной формы волны
• Встроенный модуль защиты от высокого напряжения
• Выдерживают постоянное напряжение до 400 В

Подводя итог, можно сказать, что YEAPOOK ADS1013D (ссылка на Amazon)  – одна из лучших альтернатив некоторым USB-осциллографам, которые широко применяются в академических экспериментах, разработке электронных продуктов, отладке и обслуживании, обучении электронной инженерии и т.  д.

Заключение

Возможно, вы только начинаете знакомиться с электроникой или просто хотите иметь дополнительный инструмент в своей лаборатории. Независимо от того, в чем дело. Я могу сказать вам, что часть USB-осциллографа может принести большую пользу.

Практически любой осциллограф позволяет измерять сигналы по амплитуде и времени. Имея такую ​​информацию, мы можем правильно анализировать сигнал для наших систем и цепей.

Сейчас существует множество типов прицелов на выбор, например, старые аналоговые, цифровые настольные и простые USB.

Мое предложение: если вы хотите получить пожизненный и профессиональный прицел, выберите настольный. Но если вы новичок, у вас мало денег или вы просто любитель электроники, то лучшим вариантом для вас будет USB-прицел.

При выборе USB-осциллографа необходимо руководствоваться следующими критериями:

• Полоса пропускания должна как минимум в 5 раз превышать максимально возможный измеряемый сигнал
• Частота дискретизации должна быть в два раза выше самых высоких сигналов
• Два канала
• Обновление программного обеспечения на регулярной основе
• Максимально возможная частота обновления

Хорошо!

Вот и все.
