Мощные колонки из автомагнитолы, динамиков и металлических бочек

В данном обзоре автор YouTube канала X-Creation покажет, как сделать своими руками домашнюю акустическую систему из двух мощных колонок.

Комплектующие, которые потребуются для сборки:

• автомобильное головное устройство (автомагнитола) под управлением ОС Android;
• динамики среднего диапазона — 2 шт;
• плата усиления;
• платы для сабвуфера — 2 шт;
• сабвуфер — 2 шт;
• высокочастотный динамик;
• светодиодная лента.

Для изготовления корпуса автор использует две металлические бочки. Также потребуется фанера или ДСП.

Возможно, вам интересно будет прочитать: как изготовить настольные сферические колонки из стекла.



Читайте также: Деревянная полка со скрытым креплением к стене

Самодельная акустическая система состоит из двух колонок, расположенных друг над другом. Поэтому потребуется две металлических бочки объемом 200 литров.



В первой бочке мастер срезает верхнюю часть в виде седловины, чтобы можно было установить вторую бочку, и вырезает середину (в этом месте будет находиться дверца).

Во второй бочке вырезается только дверца — на всю высоту.

Читайте также: Как сделать парящую птицу из металла

Чертим окружность на листе фанеры или ДСП, после чего вырезаем три круга. Один из них крепится внутри бочки неподвижно на саморезы.

Два других — крепятся на болты в нижней и верхней части бочки (они должны вращаться). К ним крепится дверца из куска бочки, вырезанного ранее.

Читайте также: «Неубиваемый» стол для настольного тенниса

После этого вырезаем еще два круга и крепим их внутри второй бочки. К ним также прикручиваем дверцу.

Изготавливаем две колонки

Из ДСП или фанеры необходимо собрать два корпуса. Делаем разметку и вырезаем электролобзиком отверстия под динамики и автомобильное головное устройство.

Устанавливаем корпусы внутрь бочек, крепим на саморезы к вращающимся площадкам.

Читайте также: Оригинальный настенный держатель для цветочных горшков

К первой бочке (нижней части акустической системы) необходимо прикрутить поворотные колесики.

После этого устанавливаем верхнюю бочку на нижнюю (они должны быть перпендикулярно друг другу), и закрепляем.

Сборка акустической системы

В корпус верхней колонки автор устанавливает автомобильное головное устройство на Android, динамики среднего диапазона, сабвуфер, плату для сабвуфера и плату усиления.

Дополнительно автор крепит к верхней колонке светодиодную ленту.

В корпус нижней колонки устанавливаем сабвуфер и высокочастотный динамик, а также плату для сабвуфера.

Внутрь каждой колонки автор кладет куски синтепона (или можно использовать вату).

Теперь можно включить вилку питания в розетку и устроить настоящую дискотеку прямо дома или на придомовой территории.

Подробнее о том, как своими руками изготовить мощные колонки из автомагнитолы, динамиков и металлических бочек, можно посмотреть на видео ниже.

Creative Guy builds a Sliding Bluetooth Speaker from Iron Barrels /Metal Drum

Андрей Васильев

Задать вопрос

HiFi акустика для дома своими руками — 7 Тем

17.09.201827.08.2018 от Серый онлайн…

Акустика для дома своими руками — начал с подготовки чертежа и выбора материала будущих «колонок». Акустику планировал с учетом конечных размеров короба: Высота 700 мм, Ширина 370 мм, Глубина 380 мм. Фазоинвертор делать не стал, что бы не заморачиваться с расчетами(закрытый ящик), да и адепты HiFi критиковали звук акустических систем с фазоинвертором.

Проектировал «колонки» с учетом толщины МДФ — 18мм, 24мм.

Все работы по раскрою материал выполнял на ЧПУ фрезере в городе Сочи — www.omaxx.com

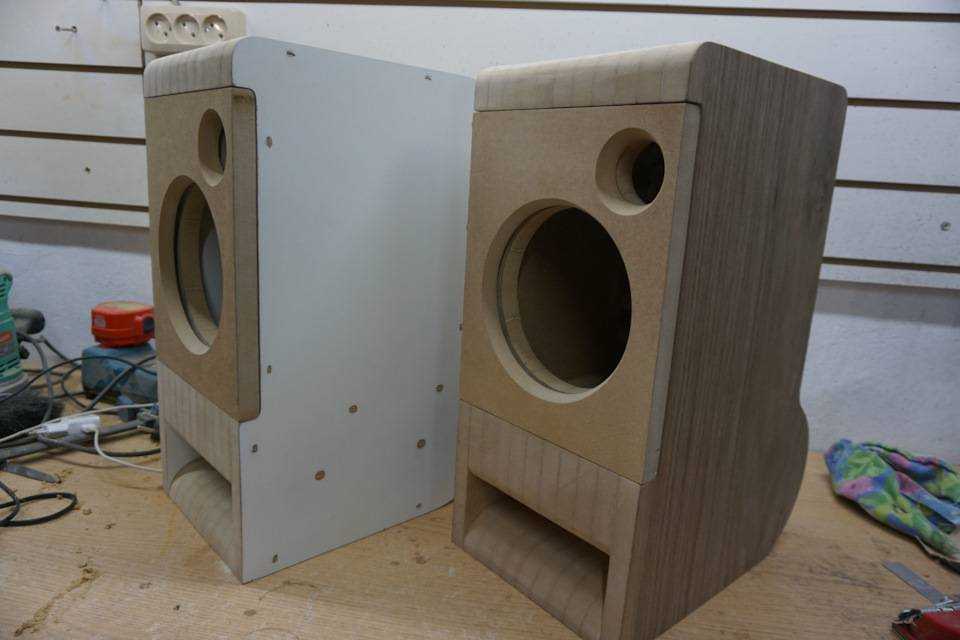

Собирал «ящики» для акустики без струбцин на клей ПВА и мебельные винты.
Это стало возможным за счет того что все пазы для установки перегородок и стенок акустического короба заранее учитывались при проектировании и это сильно облегчило последующую сборку (заодно сделав конструкцию надежнее).

• Динамик ВЧ — 17Вт Fountek NeoCD3.0 (ленточный)
• Динамик СЧ — 40Вт Fountek FR135EX (широкополосный)
• Динамик НЧ — 100Вт Visaton W 250 S/8

Фильтры для акустической системы покупал в Китае:
(по ссылке трехполосный фильтр, но у продавца есть и двух полосные и четырех полосные акустические фильтры)
https://is.gd/owPGdr

Усилитель который не понравился FX-Audio D802 (версия с поддержкой bluetooth), покупал здесь:
https://is.gd/EpabcB

Который понравился Denon pma-720ae, но задумался и о моделях подороже.

В качестве наполнителя для коробов использовал обычный синтепон, стенки проклеены акустическим войлоком из автомагазина.

Провода для подключения 1,6 и 2,5 (Бескислородная медь) найдены в магазине авто-звука в Сочи (хотя потом пришел к выводу, что и обычные провода подошли).

Коннекторы нашел на ближайшем радио-рынке, точнее это пара ларьков в Адлере 🙂
Так же пришлось делать площадки для размещения аудио коннекторов, пригодился лазер и лист акрилового стекла.

Если у вас есть вопросы, предложения, пожелания и конструктивная критика.
Жду ваших комментариев 🙂

Чертеж моей акустики

(добавил ссылку по просьбе посетителей сайта, но пользоваться чертежом или нет решать только вам)

https://7tem.com/downloads/akustika.dxf

Этот ролик может быть интересен для тех кто ищет видео по теме :

• хорошая акустика своими руками
• напольная акустика
• чертежи акустики
• колонки своими руками расчет
• трехполосный фильтр
• выбор и покупка динамиков

Музыка используемая в видео:

Eldienne Productions
Hip Hop Beat Instrumental
https://soundcloud. com/eldienneproductions

Вы можете создать свои собственные динамики, и это проще, чем вы думаете

Если вы любите звук и ищете интересный проект, почему бы не создать свой собственный динамик? Вам не нужно создавать его с нуля (хотя вы могли бы). Существует целый мир наборов для самостоятельной сборки, которые вы можете относительно легко собрать, но при этом назвать своими. Комплект динамиков пропускает сложные шаги, такие как поиск всех ваших собственных компонентов, драйверов динамиков, кроссоверных плат и другого оборудования, и в основном просто просит вас собрать динамик, что по-прежнему является проблемой и достижением. Это похоже на Лего, за исключением того, что их можно слушать.

Сборка динамика из комплекта имеет свои преимущества, помимо того, что это увлекательный проект, но главное, что вы можете получить красивый, высококачественный динамик значительно дешевле, чем обычно. И с индивидуальным подходом в придачу.

Если поискать наборы в Google, скорее всего, вы найдете множество, которые стоят тысячи. К счастью, вы можете получить отличный комплект динамиков DYI гораздо дешевле.

KMA (Kirby Makes Audio), которым управляет звукоинженер и плотник Джаред Кирби, является калифорнийской компанией по производству акустических систем, которая продает комплекты для самостоятельной сборки пассивных динамиков и активных Bluetooth-динамиков. Кирби также управляет Salvage Audio, аудиокомпанией, которая производит высококачественные динамики из переработанной древесины.

Комплекты KMA стоят от 100 до 300 долларов и рассчитаны на относительно быструю сборку (несколько часов), требующую лишь нескольких инструментов, таких как отвертка, столярный клей и иногда дрель или шлифовальный станок. Все аудио компоненты включены.

Если вы ищете новый забавный проект, мы собрали несколько самых крутых наборов для самостоятельной сборки KMA ниже. Просто не забудьте купить одну из моделей с комплектом деревянного корпуса . И окрасьте это дерево чем-нибудь приятным.

Динамики KMA Mini Tower

Тип: Пассивные полочные громкоговорители

Эти мини-башенные громкоговорители можно устанавливать горизонтально или вертикально, с драйвером вверху или внизу, и они по-прежнему предназначены для великолепного звучания. Каждый динамик оснащен 3,5-дюймовым драйвером с точечным источником, который, по словам KMA, помогает динамикам воспроизводить звук полного спектра с «чистыми и естественными высокими частотами». Кроме того, это пассивные динамики, поэтому для их работы вам понадобится внешний усилитель.

КУПИТЬ: $219

Полочная колонка KMA Fremont

Тип: Пассивные настольные динамики

Рассматривайте их как модернизацию вышеописанных динамиков Mini Tower. Они по-прежнему являются пассивными настольными/полочными колонками, но каждая колонка больше и мощнее, с двумя драйверами (выделенный низкочастотный динамик и твитер) вместо одного. Эта пара станет отличным партнером для проигрывателя или звуковой системы начального уровня.

КУПИТЬ: $299

Динамик KMA Elder Bluetooth

Тип: Bluetooth-динамик с питанием

The Elder Bluetooth Speaker выглядит потрясающе и действительно разработан для тех, кто хочет, чтобы простая колонка транслировала прямо со своего смартфона. Динамик имеет два 4-дюймовых низкочастотных динамика и твитер, оба от Dayton Audio, а также встроенный Bluetooth и аудиоусилитель.

КУПИТЬ: $299

Создание громкоговорителя своими руками

1. Главная
2. Настройка домашнего кинотеатра
3. Аудио и проводка своими руками
4. Сборка громкоговорителя своими руками

к Джоэл Фуст — 02 июля 2013 г.

Почти невозможно оправдать для среднего человека расходы от десятков тысяч до миллионов долларов на громкоговорители для личного удовольствия. Такие приобретения происходят в результате чрезмерно раздутого банковского счета или пристрастия аудиоголика. если ты причудливые шкафы из чистого золота стоимостью более 7 миллионов долларов, а затем загляните в Shape Органическая гармония звука. Если около 100 000 долларов больше вашего бюджета, возможно, вас заинтересуют предложения от YG-Acoustics. Модель Anat изготовлена ​​из авиационного алюминия.

Reference II — это большие громкоговорители, которые делают визуальное заявление и изначально заинтересовало меня в другом. Перед моим глаза были парой очень дорогих громкоговорителей, основанных на драйверах доступны для сообщества самодельщиков (DIY). В тот момент я довольно много исследовал, чтобы прикинуть примерную стоимость производства чего-то подобного самому. В то время банк выпускал самодельную копию Anat Reference II был слишком дорогим. Я очень рад, что это было слишком дорого, потому что я бы усвоил гораздо более трудный урок: иметь плохо звучащую колонку, используя первоклассную диск

После нескольких хороших книг и немного полазив по форумам, я решил перейти к гораздо более простому двустороннему средне-твитер-средний дизайн с использованием довольно недорогих драйверов. Этот небольшой проект преподал мне несколько уроков. надеюсь, вам не придется учиться на собственном горьком опыте.

• Создание собственного Корпуса громкоговорителей требует ЧРЕЗВЫЧАЙНО много времени и правильных инструментов. и много терпения
• Это будет стоить дороже чем вы ожидаете в начале проекта

• Проектирование хорошего и доступный кроссовер очень сложно, особенно если у вас нет образование в области электроники или электротехники


Конечный результат моего первого проекта была пара динамиков, которые звучали и выглядели довольно плохо по сравнению с пара полочных колонок за 100 долларов. Смотрящий при стоимости проекта примерно в 275 долларов я быстро понял, что построить хороший Звучание громкоговорителей дело не простое и не дешевое. Хороший кроссовер гораздо сложнее, чем конденсатор накинуть твитер. Если вы никогда не проектировали громкоговорителей с нуля, я бы честно предупредил: это займет больше времени и денег, чем ожидалось, и нет никаких гарантий в отношении Результаты.

Если вы просто хотите получить превосходно звучащие динамики по гораздо более низкой цене, чем то, что доступно коммерчески, во что бы то ни стало, построить чужой полностью документированный проект. Есть куча проектов, которые на мой взгляд, уничтожить большинство коммерческих предложений при той же общей сборке Стоимость. Просто поймите, что в зависимости от уровень комплектации, возможно еще придется собирать корпус, паять кроссовер и устранить неизбежные проблемы. В почти во всех случаях продажа готовой колонки своими руками не вернет стоимость из частей проекта. Если ты готовы принять эти риски, тогда определенно есть что-то полезное рассказать людям, что вы построили великолепно звучащие громкоговорители, сидя в ваша гостиная. я построил несколько динамики, разработанные другими, и все они звучат намного лучше, чем все, что я слышал в том же ценовом диапазоне. Просто убедитесь, что вы идете с проектом, который был создан и проверен несколько других. В конце этого статье, я упомяну несколько проектов, которые хорошо известны и хорошо задокументированы чтобы дать вам место для начала.

Для целей настоящего статьи, я собираюсь провести вас через один из моих дизайнов динамиков «Сделай сам». чтобы дать вам представление о том, что задействовано и что я узнал до сих пор. Обратите внимание, что проект, представленный здесь не представляет большой ценности, но призван показать процесс проектирования громкоговоритель для себя.

Первый шаг в разработке Громкоговоритель, очевидно, решает, каковы цели. Вы хотите построить бегемота объемом 7 кубических футов? или настольный динамик объемом 0,1 куб. фута для рабочего стола в офисе? Как культовый дизайнер DIY Троэльс Гравесен как говорится, «Размер имеет значение», чтобы получить глубокие мощные басы и высокую эффективность. требуется большой корпус. это можно получить довольно глубокие басы из меньшего корпуса, но эффективность и общая акустическая мощность обычно намного ниже. Для этого примера проекта мы установим разумная цель дизайна +/- 3 дБ от 35-20 кГц с возможностью генерировать минимальный уровень звукового давления 100 дБ на расстоянии 1 м при импедансе не менее 4 Ом. Мы нацелимся на громкоговоритель среднего размера кабинет для глубокого баса.

Учитывая цели проекта, Первый шаг — решить, какой динамик будет соответствовать техническим требованиям. Требования, бюджет и ограничения по размеру. Для первого проекта 2-полосный громкоговоритель должен быть пределом, так как 3-полосный динамики немного сложнее правильно снять. Тем не менее, в этой статье рассматривается трехсторонний дизайн. так как это то, что нужно для достижения целей дизайна без всякой магии. Существует множество различных типов корпусов и методы, используемые для расширения низкочастотного отклика. Для целей этой статьи мы покажем разработка трехходового вентилируемого корпуса.

Прыгать, чтобы: Создание конструкции громкоговорителя своими руками Создание динамика своими руками: выбор драйвера Сборка динамика своими руками: конструкция корпуса Сборка динамика своими руками: конструкция кроссовера
