В зависимости от режима работы выходных транзисторов усилители (не только УМЗЧ — усилители мощности звуковой частоты) делятся на классы. Различают классы А, В, АВ, С, D, G и Н, недавно был также предложен еще один класс — Т.

Классы D и Т относятся к дискретным (цифровым) усилителям, остальные — к линейным (аналоговым). Рассмотрим особенности режимов работы выходного каскада для распространенных классов А, В и АВ.

Действующее значение напряжения

Для того чтобы было более понятно рассмотрение важнейшего вопроса о КПД для различных классов, приведем сначала точное определение действующего значения напряжения переменного тока U_д(именно действующее значение определяет мощность на нагрузке и выходных транзисторах, а следовательно, и КПД):

(1)

Здесь U_a— амплитудное значение напряжения u(t), T — период (в данном случае мы рассматриваем полпериода от 0 до

π).

Для синусоидального напряжения u(t) = sin(t):

(2)

При выводе учитывается, что:

Соотношение (2) для действующего значения (без вывода) уже приводилось в главе 4.

Классы усилителей

Класс А (рис. П3.1) — это фактически режим, соответствующий усилительному каскаду с общим эмиттером (см. рис. 6.6).

Рис. П3.1. Режим работы усилителя класса А

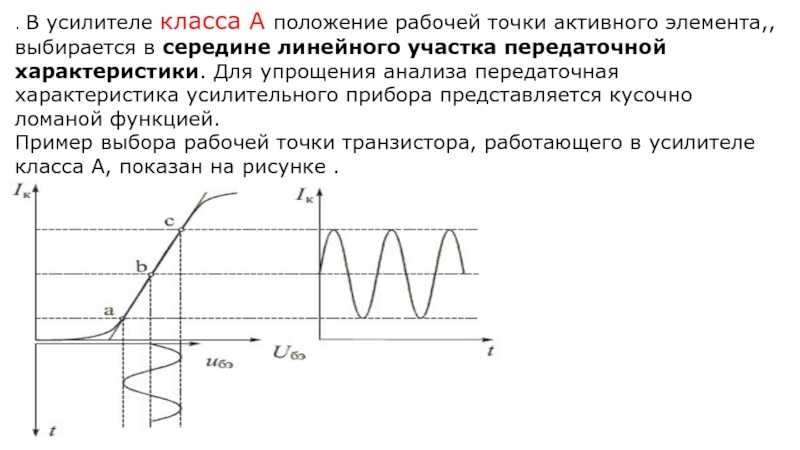

В классе А на коллекторе транзистора устанавливается ровно половина питания. Если считать переходную характеристику каскада строго линейной (сплошная линия на рис. П3.1), то амплитуда выходного сигнала может достигать напряжения питания. Для оценки КПД в этом идеализированном случае обратим внимание, что незатемненная область на графике выходного напряжения соответствует мгновенным (в каждый момент времени) значениям напряжения на нагрузке, а затемненная — напряжениям на выходном транзисторе.

Как мы видим из графика, эти области строго равны друг другу по площади, поэтому соответствующие интегралы (1) и действующие значения напряжения на нагрузке и на транзисторе будут равны, так что КПД будет равен ровно 50 % — половина затрачиваемой мощности выделяется на нагрузке, половина — на транзисторе. В реальности же переходная характеристика имеет S-образный вид (пунктир на рис. П3.1), поэтому во избежание искажений приходится ограничивать амплитуду сигнала, так что в действительности КПД может быть значительно меньше, да и реальный сигнал никогда не достигает максимальных амплитудных значений.

Другим крупнейшим недостатком класса А является то, что в отсутствие входного сигнала через транзистор течет большой ток (причем легко показать, что именно в отсутствие сигнала мощность, выделяющаяся на транзисторе, будет максимальной, и в этом случае КПД фактически равен нулю). Вместе с тем, режим класса А позволяет без лишних проблем получить неискаженный сигнал, усиленный как по току, так и по напряжению, и потому широко используется в маломощных каскадах, где КПД не имеет существенного значения.

Например, в этом режиме работает «раскачивающий» каскад на транзисторе VT3 в УМЗЧ из главы 8.

Режим усилителя класса В фактически используется только в двухтактных схемах эмиттерных повторителей, подобных показанной на рис. 8.2. На рис. П3.2 изображены соответствующие графики для одной (положительной) половины такого каскада (для второй половины все — в случае идеального согласования характеристик выходных транзисторов — строго симметрично).

Рис. П3.2. Режим работы усилителя класса В

Как мы видим, выходное напряжение представляет собой половину синусоиды, и в отсутствие входного сигнала ток через транзистор(ы) равен нулю. Примем, как и ранее для класса А, что переходная характеристика строго линейна, и попробуем оценить теоретический КПД.

Действующее значение напряжения на нагрузке равно, как следует из формулы (2),

U_н= U_a/√2 (в общем случае U

_а=/ U_пит), отсюда мощность в нагрузке будет равна:

где R — сопротивление нагрузки.

Мгновенное значение напряжения на транзисторе можно определить как «остаток» от того, что выделяется на нагрузке (затемненная область на рис. П3.2), т. е. u_т = U_пит — u_н(t). (Маленькими буквами мы здесь обозначаем мгновенные значения.)

Ток через транзистор тот же самый, что и через нагрузку, и его величина будет равна i_н

= u_н(t)/R. Тогда мгновенная мощность на транзисторе выразится формулой:

Средняя же мощность в одном плече определится следующей формулой (обратите внимание, что хотя мы считаем для одного плеча, осреднение происходит по полному значению периода 2π, просто в течение второго полупериода плечо не работает):

Для синусоидального напряжения подставим а также выражение для (см. ранее), и получим:

Суммарная мощность, потребляемая от источника, будет равна сумме мощностей на обоих транзисторах и нагрузке, а КПД выразится формулой (величина сопротивления нагрузки R в числителе и знаменателе сокращается):

Учтем, что в данном случае U_пит = U_а, и окончательно получим, что теоретический КПД для усилителя класса В составляет π/4 = 0,785 = 78,5 %. Практически же КПД будет существенно меньше по целому ряду причин. Первая причина — мы производили расчет для максимального значения сигнала, а в реальности, как и для класса А, сигналы достигают этой величины только изредка. На рис. ПЗ.З приведены графики распределения мощностей и изменения КПД в зависимости от амплитуды сигнала.

Рис. ПЗ.З. Распределение мощностей и величина КПД в зависимости от относительной амплитуды выходного сигнала в усилителях класса

В:

_{1 — мощность на каждом из транзисторов; 2 — мощность в нагрузке; 3 — суммарная мощность, потребляемая от источника; 4 — КПД}

Интересно, что в отсутствие сигнала КПД, как и для класса А, равен нулю, но есть одно существенное различие — сама мощность, потребляемая от источника питания, при этом также равна нулю.

Кроме этого, есть и другие причины снижения КПД.

Прежде всего, переходная характеристика, как и для класса А, не является прямой линией — практически это выражается, в частности, и в том, что напряжение на выходе будет ограничиваться величинами, меньшими, чем напряжение питания. Напряжение на выходе будет всегда ниже входного по крайней мере на величину падения база-эмиттер. Все это само по себе уменьшит незатемненную область на графике и увеличит затемненную.

Главное же, что в чистом виде класс В для усиления аналоговых сигналов не используют — из-за больших искажений типа «ступенька» (см. главу 8). Поэтому практически классы В и А объединяют, создавая некоторый начальный ток смещения комплементарной пары, — такой режим усилителя известен, как класс АВ, и большинство аналоговых схем построено по этому принципу (в

главе 8 мы обеспечивали режим АВ с помощью цепочки диодов).

Все это касается случая, когда выходной каскад составлен из биполярных транзисторов. Применение комплементарных полевых транзисторов может существенно снизить искажения, однако там появится новая напасть — в момент равенства сигнала нулю оба транзистора пары будут приоткрыты (эффект «сквозного тока» — явление, аналогичное происходящему при переключении в КМОП-микросхемах), и это равносильно принудительному смещению биполярных транзисторов. В результате КПД «хороших» усилителей класса АВ составляет от силы 60 %, а часто еще меньше (именно поэтому в

главе 8 при расчете радиаторов я задавался величиной мощности на выходных транзисторах, равной мощности в нагрузке).

Классы усилителей мощности — Теория, Обзоры, Размышления

Классы электронных усилителей и режимы работы активных усилительных приборов (ламп или транзисторов) традиционно обозначаются буквами латинского алфавита. Буквенные обозначения классов усиления могут дополнительно уточняться суффиксом, указывающим на режим согласования мощного каскада с источником сигнала (AB1, AB2 и т.п.) и с нагрузкой (F1, F2, F3). Устройства, совмещающие свойства двух «однобуквенных» классов, могут выделяться в особые классы, обозначаемые сочетанием двух букв (AB, BD, DE и устаревший BC).

Первая буквенная классификация, действующая по сей день (режимы А, B и С), сформировалась в 1920-е годы и была дополнена режимом, или классом, D в 1955 году. Начавшийся в 1960-е годы выпуск высокочастотных силовых транзисторов сделал возможным построение экономичных транзисторных усилителей радиочастот классов E и F. Последовательное усовершенствование транзисторных усилителей мощности звуковых частот класса B привело к разработке усилителей классов G и H. Единого реестра классов усиления не существует, поэтому в разных областях электроники или на разных рынках одна и та же буква (например, S) может обозначать принципиально разные устройства. Схемы, известные в Европе и Японии как класс G, в США относятся к классу H, и наоборот. Буква, широко используемая в одной области электроники (класс F с его производными F1, F2, F3 и т. д.), в другой области может считаться «свободной». Кроме того, есть «классы усилителей» — торговые марки компаний-производителей и стоящие за ними частные технические решения. Одни из них, например, конструктивно схожие усилители звуковых частот «класса S» и «класса АА», подробно описаны в литературе, другие известны только по рекламе производителей.

Традиционная классификация: класс А, B, С и D

В 1919 году инженер Bell Labs Джон Моркрофт и его стажёр Харальд Фрис, опубликовали анализ работы вакуумного триода в генераторе несущей частоты радиопередатчика. В этой работы были впервые определены режимы работы лампы без отсечки (режим А), с отсечкой в течение половины периода (режим B) и в течение более чем половины периода (режим С). В 1928 году Норман Маклаклан опубликовал в Wireless World первый подробный анализ двухтактного каскада в режимах А, B и C. В 1931 году американский Институт радиоинженеров (IRE) признал эту классификацию отраслевым стандартом. Режим работы усилителя, промежуточный между режимами А и B, получил название режима AB и широко применялся в ламповой технике, а введённое было понятие режима BC не прижилось. В 1950-е годы классификацию дополнил режим, или класс D — режим, в котором активные элементы каскада работают в ключевом (импульсном) режиме. С переходом промышленности на транзисторы понятия режимов A, AB, B и C были адаптированы к новой элементной базе, но принципиально не изменились.

Формулировки стандарта IRE были составлены в терминах выбора управляющих напряжений на сетке лампы, обеспечивающего непрерывное (А) или прерывающееся (B и C) протекание анодного тока. В других отраслях электроники сложились иные, эквивалентные формулировки. Конструкторы радиоприёмных устройств оперировали понятием угла проводимости гармонического сигнала, а конструкторы усилителей низкой частоты и усилителей постоянного тока — выбором рабочей точки на передаточной (анодно-сеточной) или выходной (вольт-амперной) характеристике лампы.

В русской технической литературе понятия режимов и классов A, AB, B и C близки, но не взаимозаменяемы. Понятие режима применяется к отдельно взятому транзистору или лампе усилительного каскада («режимом А называют такой режим работы усилительного элемента…»), понятие класса применяется к усилительному каскаду, или к усилителю в целом. В англоязычной литературе во всех случаях используется единственное понятие class («класс»).

Более жёсткие определения оговаривают не только недопустимость отсечки, но и недопустимость насыщения (ограничения максимального тока) усилительного элемента. По определению М.А. Бонч-Бруевича, «режим А характеризуется тем, что при действии сигнала рабочая точка не выходит за пределы практически прямолинейного участка динамической характеристики лампы». При этом нелинейные искажения минимальны, но коэффициент полезного действия (КПД) каскада оказывается низким» из-за необходимости пропускать через усилительный элемент значительный ток покоя. В транзисторной радиотехнике каскад, отвечающий процитированному определению, называют недонапряжённым, а каскад, в котором на пике сигнала наблюдается насыщение или ограничение тока — перенапряжённым («напряжённость» в этом контексте есть относительная мера амплитуды входного сигнала). Режим работы на границе недонапряжённого и перенапряжённого состояний называется критическим.

Ток покоя усилительного элемента в режиме А должен, как минимум, превышать пиковый ток, отдаваемый каскадом в нагрузку. Теоретический КПД такого каскада при неискажённом воспроизведении сигналов максимально допустимой амплитуды равен 50 %; на практике он существенно ниже. В однотактных транзисторных усилителях мощности КПД обычно равен 20%, то есть на 1 Вт максимальной выходной мощности выходные транзисторы должны рассеивать 4 Вт тепла. Из-за сложностей с отведением тепла транзисторные УМЗЧ класса А, в отличие от их ламповых аналогов, распространения не получили. В маломощных широкополосных однотактных каскадах режим А, напротив, является единственно возможным решением. Всем иным режимам (AB, B и С) в однотактном включении свойственны недопустимо высокие нелинейные искажения. В узкополосных радиочастотных усилителях гармоники, порождаемые отсечкой усилительного элемента, могут быть эффективно отфильтрованы, но в широкополосных усилителях (УМЗЧ, видеоусилители, измерительные усилители) и усилителях постоянного тока этой возможности нет.

Режимы усилителей класса B и AB

В режиме B усилительный элемент способен воспроизводить либо только положительные (лампы, npn-транзисторы), либо только отрицательные (pnp-транзисторы) входные сигналы.

Чтобы воспроизвести одну полуволну входного сигнала без искажений в области перехода через ноль, усилитель должен оставаться линейным при нулевом напряжении на входе — поэтому в усилительных элементах в режиме B, всегда устанавливается небольшой, но не нулевой ток покоя. В ламповых усилителях мощности в режиме B ток покоя составляет 5-15% от максимального выходного тока, в транзисторных усилителях — 10-100 мА на каждый транзистор. Все эти усилители двухтактные: одно плечо усилителя воспроизводит положительную полуволну, другое — отрицательную. На выходе обе полуволны складываются, формируя минимально искажённую усиленную копию входного сигнала. При малых мгновенных значениях выходного напряжения (в транзисторных усилителях — несколько сотен мВ) такой каскад работает в режиме A, при боольших напряжениях одно из плеч закрывается и каскад переключается в режим B.

В современной литературе нет единого мнения о классификации таких двухтактных транзисторных каскадов. По мнению Джона Линдси Худа и Боба Корделла, их следует рассматривать как режим AB. По мнению Г С. Цыкина, Дугласа Селфа и А.А. Данилова это режим B. С их точки зрения, полноценный режим AB начинается при существенно боольших токах покоя (и сопровождается неприемлемо большим уровнем переходных искажений).

Режим усилителей класса C

В режиме C, также как и в режиме B, усилительный элемент воспроизводит только положительные, либо только отрицательные входные сигналы. Однако рабочая точка усилительного элемента выбрана так, что при нулевом напряжении на входе (или при нулевом управляющем токе) усилительный элемент заперт. Ток через усилительный элемент возникает только после перехода управляющего сигнала через ноль; если этот сигнал гармонический, то усилитель воспроизводит одну искажённую полуволну (угол проводимости меньше 180°). В недонапряжённом режиме C амплитуда входного сигнала невелика, поэтому усилитель способен воспроизвести вершину этой полуволны. В перенапряжённом режиме C амплитуда входного сигнала столь велика, что усилитель искажает (срезает) и вершину полуволны: такой каскад преобразует синусоидальный входной сигнал в импульсы тока трапециевидной формы.

В англоязычной литературе и недонапряжённый, и перенапряжённый режимы относят к «классическому», или «настоящему», режиму С (англ. classic Class C, true Class C). Современные усилители мощности радиочастот обычно работают в ином, «смешанном» режиме С (англ. mixed-mode Class C), который иногда выделяется в особый «режим СD». В течение одного периода транзистор такого усилителя последовательно проходит через четыре фазы — отсечки, нарастания коллекторного тока, насыщения и снижения тока, причём длительность активных фаз (нарастания и снижения тока) сопоставима с длительностью фаз отсечки и насыщения.

Режим усилителей класса D

Идея усилителя с импульсным управлением выходными лампами была предложена Д. В. Агеевым (СССР, 1951) и Алеком Ривзом (Великобритания). В 1955 году Роже Шарбонье (Франция) впервые назвал такие устройства усилителями класса D, а уже через год это название вошло в радиолюбительскую практику.

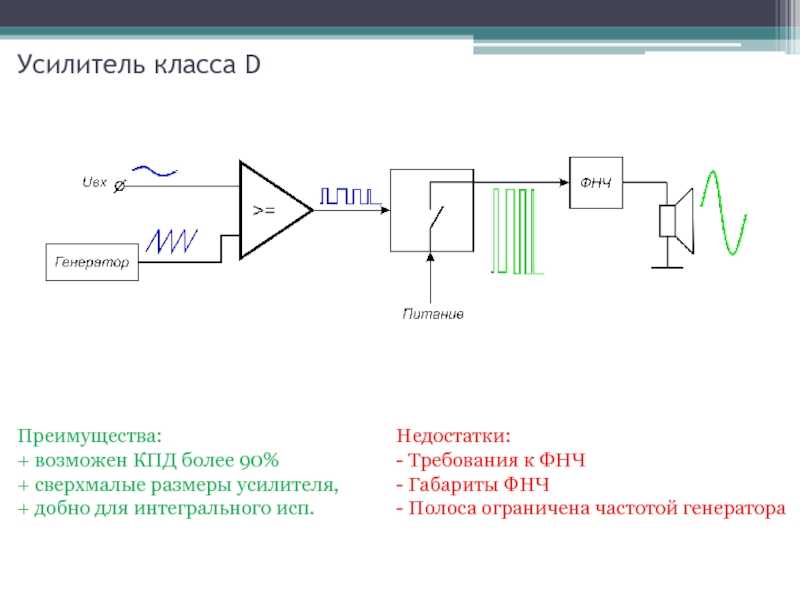

Структурная схема усилителя класса D без петли обратной связи

В режиме C форма тока выходных транзисторов может принимать вид почти прямоугольных импульсов. В режиме D такая форма тока заложена по определению: транзистор либо заперт, либо полностью открыт. Сопротивление открытого канала современных силовых МДП-транзисторов измеряется десятками и единицами мОм, поэтому в первом приближении можно считать, что в режиме D транзистор работает без потерь мощности. КПД реальных усилителей класса D равен примерно 90%, в наиболее экономичных образцах 95%, при этом он мало зависит от выходной мощности. Лишь при малых, 1 Вт и менее, выходных мощностях усилитель класса D проигрывает в энергопотреблении усилителю класса B.

Несмотря на созвучие с английским digital («цифровой»), усилители класса D не являются, в общем случае, цифровыми устройствами. Простейшая и наиболее распространённая схема усилителя класса D с синхронной широтно-импульсной модуляцией (ШИМ) — это полностью аналоговая схема. В её основе — задающий генератор сигнала треугольной формы, частота которого обычно равна 500 кГц, быстродействующий компаратор, и формирователь импульсов, открывающих выходные транзисторы. Если мгновенное значение входного напряжения превышает напряжение на выходе генератора, компаратор подаёт сигнал на открытие транзисторов верхнего плеча, если нет — то на открытие транзисторов нижнего плеча. Формирователь импульсов усиливает эти сигналы, попеременно открывая транзисторы верхнего и нижнего плеча, а включенный между ними и нагрузкой LC-фильтр сглаживает отдаваемый в нагрузку ток. На выходе усилителя — усиленная и демодулированная, очищенная от высокочастотных помех копия входного напряжения.

Схема с аналоговой ШИМ устойчива при любых значениях выходного напряжения, но не позволяет добиться высокого качества воспроизведения звука, даже если охватить её обратной связью. Нелинейные искажения класса D имеют несколько причин: нелинейность генератора сигнала треугольной формы, нелинейность катушек индуктивности выходного фильтра, нелинейность из-за мёртвого времени между включениями верхнего и нижнего плеча усилителя. В отличие от традиционных усилителей, в той или иной мере подавляющих нестабильность питающих напряжений, в усилителях класса D низкочастотные помехи беспрепятственно проходят с питающих шин на выход усилителя. Эти помехи, шумы и дрейф не только накладываются на усиленный сигнал, но и модулируют его по амплитуде. Чтобы снизить эти искажения, конструкторы перешли от синхронной ШИМ к асинхронной модуляции с переменной частотой следования импульсов и к сигма-дельта-модуляции (способ модуляции, обеспечивающий оцифровку сигнала с заданными характеристиками в рабочей полосе частот). Неизбежным следствием этого стал рост частоты переключения выходных транзисторов до десятков МГц и снижение КПД из-за роста потерь при переключении. Для того чтобы снизить эти потери, конструкторы применили простейшие цифровые схемы, уменьшавшие частоту переключения (например, преобразовывавшие последовательность управляющих импульсов 01010101…, соответствующую нулевому входному напряжению, в 0011…, 00001111… и так далее). Естественным развитием этого подхода стал полный отказ от аналоговой модуляции и переход к чисто цифровой обработке входных сигналов, а побочным следствием — разрастание номенклатуры однобуквенных «классов усиления».

В 1998 году основанная Адья Трипати компания Tripath выпустила полностью цифровой интегральный УМЗЧ класса D с заявленными показателями качества, приближавшимися к показателям «обычных» усилителей высокой верности. Новые микросхемы пошли в продажу под вывеской «класса Т» и получили в целом положительные отзывы прессы и радиолюбителей. Усилитель Tripath TA2020 вошёл в список «25 микросхем, которые потрясли мир» журнала IEEE Spectrum, а сама компания прекратила существование в 2007 году, не выдержав конкуренции с крупными производителями. За «классом T» последовали «класс J» компании Crown International, «класс TD» компании Lab.gruppen, «класс Z» компании Zetex и радиочастотный «класс M» компании PWRF. Обозреватель журнала EDN Пол Рейко заметил, что «cочинение новых ”классов усилителей” — не более чем маркетинговая уловка, которая приносит компании больше вреда, чем пользы … хотите новый класс усиления — купите Allen-Bradley (производитель ракеты Tomahawk) и изобретите заново класс AB».

Гибридный класс D

Максимальная мощность усилителя звуковой частоты, определяемая в том числе напряжением его питания, бывает востребована относительно редко. Боольшую часть времени усилитель воспроизводит сигналы относительно небольшой амплитуды. В усилителях классов B или AB это сопровождается высокими абсолютными потерями энергии при малом КПД (10—40%). Чтобы уменьшить потери и повысить КПД, следует снизить напряжение питания — но усилитель с низким напряжением питания окажется неспособным воспроизводить редкие пиковые фрагменты входного сигнала. Решение этой дилеммы предложил в 1964 году инженер НАСА Мануэль Крамер. По идее Крамера, усилитель класса B или AB следовало питать от источника напряжения с двумя или тремя комплектами шин питания. При воспроизведении сигналов малой амплитуды выходной каскад подключен к шинам с низким напряжением питания, а с ростом уровня сигнала он переключается на питание от шин с высоким напряжением.

Серийный выпуск таких УМЗЧ начала в 1977 году компания Hitachi. Новинка получила маркетинговый ярлык «класса G», который прижился в японской и британской литературе и стал признанным дополнением традиционной классификации усилителей. Японские усилители класса G спросом не пользовались, а аналогичная конструкция Боба Карвера, выпущенная в 1981 году, прижилась на американском рынке профессионального оборудования. Придуманное Карвером название «класс H» закрепилось в американской литературе, и некогда универсальная классификация распалась на региональные ниши — «американскую» и «англо-японскую». С течением времени американские авторы вернулись к «англо-японским» обозначением — именно их используют, например, Деннис Бонн (2012) и Боб Корделл (2011). Современное понятие «класса G» объединяет два подхода к переключению шин питания — ступенчатое и плавное переключение, и два подхода к схемотехнике выходного каскада — последовательное включение («внутренний» каскад собственно УМЗЧ вложен во «внешний» каскад управления шинами питания) и параллельное (два выходных каскада, «низковольтный» и «высоковольтный», подключены к нагрузке в параллель).

Следующим этапом развития экономичных усилителей стал «европейский» класс H — усилители с плавно изменяющимся напряжением источника питания. При малых уровнях выходного сигнала усилитель подключен к «обычным» шинам с низким напряжением питания. При росте выходного напряжения напряжение на верхней (для положительной полуволны) или нижней (для отрицательной полуволны) шине питания увеличивается, поддерживая минимально необходимое падение напряжения на активном транзисторе. В простейшем варианте класса H используется конденсатор вольтодобавки, заряжаемый от основной шины источника питания. В более сложном варианте, применяемом в микросхемах автомобильных УМЗЧ, применяется встроенный преобразователь напряжения, накачивающий конденсаторы вольтодобавки до требуемых значений. За классом Н последовали разнообразные схемы гибридов усилителей классов B и D. В этих конструкциях «грязный» усилитель класса D формирует напряжение на шинах питания «чистого» усилителя в классе B или AB (реже — класса H), подключенного к нагрузке. Варианты таких усилителей получили названия «гибридного класса D», «класса TD» или «следящего класса D», «класса A/H», «класса К» (от Корея) и т.п. «Класс BD», напротив, не является гибридным — это всего лишь ранний вариант класса D с синхронной ШИМ.

Эволюция радиочастотных усилителей: классы E, F, …

Схемотехника радиочастотных усилителей развивается в двух основных направлениях: повышение рабочей (несущей) частоты сигнала и повышение коэффициента полезного действия в уже освоенных частотных диапазонах. В 1985 году транзисторные усилители, работающие на относительно низких частотах, достигли КПД в 95-98%, а уже на частоте в 30 МГц КПД снижался до 80%. К 2000 году то же значение КПД в 80% стало нормой для диапазона 900 МГц. На этих частотах задержка переключения транзистора становится сопоставимой с периодом несущей частоты, и грань между ключевыми режимами и режимами управляемого источника тока стирается. При этом не существует ни единой теории, описывающей процессы в сверхвысокочастотных мощных каскадах, ни единого метода анализа и оптимизации таких каскадов — даже давно известного каскада в смешанном режиме С.

В 1975 году попытку такого анализа провели отец и сын Натан и Алан Сокал. Взяв за основу хорошо известный ключевой каскад, они поставили задачу минимизации потерь во время переключения транзистора из закрытого состояния в открытое и обратно. Сокал сформулировали принцип работы экономичного усилителя мощности, названного ими «классом E». При выключении транзистора ток через него должен уменьшится до нуля до того, как начнёт нарастать коллекторное напряжение, а при включении — напряжение на коллекторе должно упасть до нуля до того, как начнёт нарастать ток. Сочетание высокого напряжения и большого тока недопустимы. Таким образом, утверждал Натан Сокал, возможно снизить потери с 35% до 15% потребляемой мощности даже на частотах, на которых задержка включения транзистора составляет 30% периода несущей частоты.

Альтернативный подход к снижению потерь — спектральное (гармоническое) разделение токов и напряжений в выходном каскаде. Нагрузка такого усилителя состоит из нескольких резонансных контуров, настроенных на пропускание чётных гармоник несущей частоты и на подавление нечётных гармоник. В идеале форма тока такого каскада содержит, помимо несущей частоты, только её чётные гармоники, а форма напряжения на коллекторе или стоке мощного транзистора — только нечётные. В реальных усилителях используется два или три контура, поэтому формы токов и напряжений существенно отличаются от идеальных. Усилители такого рода обычно выделяются в особый класс F, но в литературе также встречаются термины «экономичный класс С», «оптимальный класс С», «мультирезонансный класс С», HRA (англ. harmonic reactance amlifier), HCA (англ. harmonic control amplifier) и даже «класс Е» (в смысле, отличном от класса Е по Сокалу). В зависимости от конфигурации контуров и выбора подавляемых и пропускаемых гармоник внутри класса F выделяют подклассы F1, F2, F3, F-1 («обратный», или «инверсный», F) и т.п.

Еще одна статья по классам усиления

Источник

219, 1

Микроволны101 | Классы усилителей

Filter by alphabets Filter by categories

All
1-9
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
6 V
6
З
Д
З

закрыть

Нажмите здесь, чтобы перейти на главную страницу усилителей

Новинка февраля 2016 года! Наши друзья из компании Keysight прислали нам ЕЩЕ ОДИН полезный видеоролик (включая загружаемые инструменты и шаблоны) об усилителях. На этот раз Мэтт говорит о классах A, AB и B.

ВАХ транзистора

Кривые транзистора показаны на следующих двух рисунках. Во-первых, это полевой транзистор. Здесь источник тока управляется напряжением, что означает, что ток на входе (затворе) практически отсутствует.

В случае биполярного устройства (например, HBT) устройство действует как источник тока с регулируемым током.

Точка смещения, также известная как точка покоя «Q», является функцией напряжения (или тока) на входной клемме и напряжения на выходной клемме. Мы показали точки смещения для классов A, AB, B на IV кривой для сравнения.

Класс A

Класс A Малый сигнал работает линейно. Точка смещения находится посередине между током насыщения и отсечкой. Когда вы слышите слова «блок усиления» или «линейный усилитель», думайте о классе А. Выходной сигнал использует 100% формы волны входного сигнала.

Класс B

В классе B транзистор работает только в одном полупериоде сигнала. Таким образом, при отсутствии возбуждения входным сигналом мощность постоянного тока, потребляемая в классе B, идеально равна нулю для усилителя на основе полевого транзистора и очень мала для биполярного усилителя. Теоретическая максимальная эффективность для класса B составляет 78,5 %.

В «комплементарном усилителе» или двухтактном усилителе используются транзисторы противоположной полярности (PNP и NPN), которые работают в классе B, но при этом обеспечивают полную форму сигнала. Искажение заключается в том, что каждый транзистор должен преодолеть пороговое напряжение, которое можно уменьшить с помощью цепи смещения на входе.

Класс AB

Здесь устройства смещены где-то между линейным (класс A) и классом B, возможно, на 25% от максимального тока IMAX. Это, безусловно, самая популярная точка смещения для усилителя мощности, предлагающая хороший компромисс между коэффициентом усиления, мощностью и эффективностью. Довольно часто коэффициент усиления твердотельного устройства уменьшается по мере приближения к точке смещения нулевого тока.

Вот видео, в котором все это объясняется более подробно (спасибо, Мэтт из Keysight!)

На практике точка смещения AB смещается (или самосмещается) при движении. Обычно между входной клеммой и ее источником питания имеется заметное сопротивление, поэтому в условиях сильного сигнала начинает протекать постоянный ток либо из-за пробоя, либо из-за прямой проводимости. В обоих случаях точка смещения сместится в класс AB, точка смещения ближе к пробою, чем к…

Класс C

Это похоже на класс B, но настроенная схема выводит из устройства только предполагаемую частоту.

Класс E

В усилителях класса E используются контуры LC, как и в усилителях класса C, но в усилителях класса E активным устройством становится переключатель. Хотите узнать больше об усилителях мощности класса Е? Посмотрите это видео от Keysight. Это займет менее 15 минут вашего времени и содержит ссылки на образцы файлов, которые вы можете скачать.

Классы D и F также считаются «переключающими усилителями». Мы оставим это обсуждение на другой день, когда кто-нибудь захочет нам помочь!
