Содержание

Как выбрать конденсатор?

Во время работы над разделом о конденсаторах я подумал, что было бы полезно объяснить, почему один тип конденсаторов может быть заменен другим. Это важный вопрос, так как существует множество факторов (температурные характеристики, тип корпуса и так далее), которые делают тот или иной тип конденсаторов (электролитический, керамический и пр.) наиболее предпочтительным для вашего проекта.

В статье будут рассмотрены популярные типы конденсаторов, их достоинства и особенности, а также области применения. В каждом разделе помещены ссылки на результаты поисковых запросов для некоторых серий наиболее популярных конденсаторов из каталога компании Терраэлектроника.

Например, результат поиска для DIP конденсаторов c рабочим напряжением 450 В серии HP3 производства компании Hitachi с емкостью 56…680 мкФ приведен на Рис.1.

Рис. 1. Результат поискового запроса для имеющихся на складе конденсаторов серии HP3 с рабочим напряжением 450 В от Hitachi с емкостью в диапазоне 56…560 мкФ

Конденсаторы (Рис. 2) представляют собой двухвыводные компоненты, используемые для фильтрации, хранения энергии, подавления импульсов напряжения и других задач. В самом простом случае они состоят из двух параллельных пластин, разделенных изоляционным материалом, называемым диэлектриком.

Рис. 2. Конденсаторы различных типов

Конденсаторы хранят электрический заряд. Единицей емкости является Фарад (Ф). Это название было дано в честь Майкла Фарадея, который в свое время стал пионером в области практического использования конденсаторов.

Конденсаторы могут быть полярными и неполярными. К полярным относятся почти все электролитические и танталовые конденсаторы. Они должны подключаться с учетом полярности напряжения. Если перепутать выводы «-» и «+», то это приведет к короткому замыканию. К неполярным относятся керамические, слюдяные и пленочные конденсаторы. Они могут работать при любой полярности приложенного напряжения, что делает их подходящими для применения в цепях переменного тока.

Несмотря на широкое распространение конденсаторов, выбор конкретной модели бывает достаточно сложным. Вы можете знать емкость и рабочее напряжение, которые требуются в вашем проекте, но у конденсаторов есть и множество других характеристик, таких как полярность, температурный коэффициент, стабильность, последовательное эквивалентное сопротивление (ESR) и так далее. Это делает каждый конкретный тип конденсаторов пригодным для конкретного приложения. Ниже перечислены наиболее популярные типы конденсаторов с кратким описанием их достоинств и особенностей.

Типы конденсаторов

Существует несколько типов конденсаторов, которые отличаются электрическими характеристиками и стоимостью. Ниже приведено описание наиболее популярных типов конденсаторов: алюминиевых электролитических, керамических, танталовых, пленочных, слюдяных и полимерных (твердотельных). Кроме того, для каждого типа представлены наиболее подходящие приложения, а также информация о корпусных исполнениях и примеры конкретных серий.

Рис. 3. Алюминиевый электролитический конденсатор

Описание: алюминиевые электролитические конденсаторы (Рис. 3) являются полярными, поэтому их нельзя использовать в цепях переменного напряжения. Они могут иметь высокую номинальную емкость, но отклонение от номинала обычно составляет до 20%.

Приложения

: алюминиевые электролитические конденсаторы оптимальны для приложений, которые не требуют высокой точности и работы с переменными напряжениями. Чаще всего они применяются в качестве развязывающих конденсаторов в источниках питания, то есть для уменьшения пульсаций напряжения. Они также широко используются в импульсных DC/DC-преобразователях напряжения.

Корпусное исполнение: как для монтажа в отверстия, так и для поверхностного монтажа.

Примеры:

Для монтажа в отверстия:

25 В серия TKR производства Jamicon с диапазоном доступных емкостей 10…5000 мкФ.
50 В серия ECA-1HM от Panasonic с диапазоном доступных емкостей 4.7…3300 мкФ.
450 В серия HP32 от Hitachi AIC с диапазоном доступных емкостей 56…1000 мкФ.

Для поверхностного монтажа:

16 В серия EEE-FK от Panasonic с диапазоном доступных емкостей 10…4700 мкФ.
50 В серия CA050 от Yageo с диапазоном доступных емкостей 0,22…220 мкФ.

Рис.4. Керамические конденсаторы

Описание: существует два основных типа керамических конденсаторов (Рис. 4): многослойные чип-конденсаторы (MLCC) и керамические дисковые. MLCC пользуются большой популярностью и широко применяются в электронных устройствах, поскольку обладают высокой стабильностью и малым уровнем потерь. Они отличаются низким последовательным сопротивлением (ESR) и минимальной погрешностью номинала по сравнению с электролитическими или танталовыми конденсаторами. Вместе с тем их максимальная емкость невелика и достигает всего нескольких десятков мкФ.

Из-за высокой удельной емкости MLCC имеют очень малые габариты и отлично подходят для размещения на печатных платах.

Приложения: поскольку керамические конденсаторы являются неполярными, то их можно применять в цепях переменного тока. Они широко используются в качестве «универсальных» конденсаторов, например, для высокочастотной развязки, фильтрации, подстройки резонаторов и подавления электромагнитных помех. Как MLCC, так и керамические дисковые конденсаторы подразделяются на два класса:

Керамические конденсаторы I класса – точные (+/- 5%) и стабильные конденсаторы с минимальной зависимостью емкости от температуры. Конденсаторы NP0/C0G отличаются минимальным температурным коэффициентом 30 ppm/K. К сожалению, их максимальная емкость ограничена несколькими нанофарадами (нФ). Поскольку они очень стабильны и точны, то их чаще всего используют в системах с частотным регулированием, например, в резонансных схемах для радиочастотных приложений.

Керамические конденсаторы II класса менее точны, но обеспечивают более высокую удельную емкость (номинальные значения — до десятков мкФ) и, следовательно, подходят для фильтрации и развязки. Среди их недостатков можно отметить большой коэффициент напряжения. Например, даже при приложении напряжения, равного половине рабочего, обычно наблюдается снижение емкости на 50%.

X5R может работать в диапазоне — 55…85°C с изменением емкости +/- 15%;

X7R может работать в диапазоне — 55…125°C с изменением емкости +/- 15%;
Y5V — в диапазоне от — 30…+ 85°C с изменением емкости -20/ +80%.

Корпусные исполнения: наиболее распространены корпуса для поверхностного монтажа 0201, 0402, 0603, 0805, 1206 и 1812. Цифры обозначают габаритные размеры в дюймовой системе. Например, 0402 составляет 0,04х0,02″, 0603 — 0,06х0,03″ и так далее.

Примеры:

Тип NP0/C0G:

0402 — серия CC0402JRNPO9 производства компании Yageo с диапазоном доступных емкостей 0,01…1 нФ;
0603 — серия CC0603JRNPO9 от Yageo с диапазоном доступных емкостей 0,008…2,7 нФ.

Тип X7R:

0402 — серия CC0402KRX7R9BB от Yageo с диапазоном доступных емкостей 0,1…10 нФ;
0603 — серия CC0603KRX7R7BB от Yageo с диапазоном доступных емкостей 0,1…1 мкФ;
1206 — серия GRM31 от Murata с диапазоном доступных емкостей 470 пф…22 мкФ;
0805 — серия CL21 от Samsung с диапазоном доступных емкостей 150 пф…10 мкФ.

Для монтажа в отверстия:

Серия C315C производства компании Kemet с диапазоном доступных емкостей 1 пФ …1 мкФ.

Танталовые конденсаторы

Рис. 5. Танталовые конденсаторы

Описание

: танталовые конденсаторы (Рис. 5) – это подтип электролитических конденсаторов с высоким уровнем поляризации. При их использовании необходимо проявлять осторожность, поскольку они имеют склонность к катастрофическим отказам даже при воздействии импульсов напряжения с амплитудой, лишь немного превышающей номинальное рабочее напряжение.

Танталовые конденсаторы могут иметь высокую номинальную емкость и отличаются высокой временной стабильностью. Они меньше по размеру, чем алюминиевые электролитические конденсаторы той же емкости. Но алюминиевые электролиты могут выдерживать более высокие максимальные напряжения.

Приложения: из-за малого тока утечки, стабильности и высокой емкости танталовые конденсаторы часто используются в схемах выборки-хранения, в которых требуется обеспечивать минимальный ток утечки для продолжительного хранения заряда. Также, благодаря малым размерам и долговременной стабильности, они применяются для фильтрации по цепям питания.

Корпусные исполнения: танталовые конденсаторы выпускаются как для монтажа в отверстия, так и для поверхностного монтажа (SMD). Тем не менее, чаще всего используются именно SMD-компоненты. В дюймовой системе типоразмер А соответствует размеру 1206 (0,12х0,06″), типоразмер В соответствует размеру 1210, типоразмер C соответствует размеру 2312, типоразмер D — размеру 2917.

Примеры:

Типоразмер A: серия TAJA от AVX с диапазоном доступных емкостей 1…10 мкФ;
Типоразмер B: серия TAJB от AVX с диапазоном доступных емкостей 10…47 мкФ;
Типоразмер C: серия TAJC от AVX с диапазоном доступных емкостей 47…220 мкФ;
Типоразмер D: серия TAJD от AVX с диапазоном доступных емкостей 220…680 мкФ;
Типоразмер A-E: серия 293D компании Vishay с диапазоном доступных емкостей 0,1…1000 мкФ;
Типоразмер A-X: серии T491 компании Vishay с диапазоном доступных емкостей 0,1…1000 мкФ.

Пленочные конденсаторы

Рис. 6. Пленочные конденсаторы

Описание: пленочные конденсаторы (Рис. 6) являются неполярными, что позволяет использовать их в цепях переменного напряжения. Они отличаются малыми значениями эквивалентного сопротивления (ESR) и последовательной индуктивности (ESL).

Приложения: пленочные конденсаторы часто применяются в схемах с аналого-цифровыми преобразователями. Кроме того, они способны работать с высоким пиковым током и, таким образом, могут применяться в снабберных цепочках для фильтрации индуктивных выбросов напряжения в DC/DC-преобразователях.

Примеры:

серия B32021 производства компании EPCOS с диапазоном доступных емкостей 1 нФ…10 нФ и рабочим напряжением 300В AC.
серия ECHU от Panasonic c диапазоном доступных емкостей 0,1 нФ…220 нФ и рабочим напряжением 16 В и 50 В DC.

Слюдяные конденсаторы

Рис. 7. Слюдяной конденсатор

Описание: слюдяные конденсаторы (Рис. 7) являются неполярными, отличаются малой величиной потерь, высокой стабильностью и обладают отличными характеристиками на высоких частотах.

Приложения: эффективны при работе в составе радиочастотных схем. Они могут стоить несколько долларов за штуку, поэтому в маломощных приложениях чаще используют керамические конденсаторы. Однако слюдяные конденсаторы благодаря высокому напряжению пробоя остаются практически незаменимыми для таких приложений, как радиопередатчики высокой мощности.

Примеры:

серия CD производства CDE с диапазоном доступных емкостей 0,001…47 нФ (монтаж в отверстия) рабочим напряжением до 500 В .

Полимерные (твердотельные) конденсаторы

Рис. 8. Полимерные (твердотельные) конденсаторы

Описание: твердотельные конденсаторы являются полярными, так же как и другие электролитические конденсаторы, но имеют ряд преимуществ, например, меньшие потери благодаря низкому последовательному сопротивлению ESR и длительный срок службы. Для обычных алюминиевых электролитов существует риск высыхания электролита при низких температурах, но твердотельные конденсаторы благодаря применению твердого полимерного диэлектрика обладают высокой надежностью даже при очень низких температурах.

Приложения: используются вместо электролитов в высококачественных материнских платах и DC/DC-преобразователях.

Примеры:

серия OS-CON производства Panasonic с диапазоном доступных емкостей 3,3…2700 мкФ.

серия SP-Cap производства Panasonic с диапазоном доступных емкостей 10…560 мкФ в SMD исполнении.

серия ECAS производства компании Murata с диапазоном доступных емкостей 10…150 мкФ.

Конденсаторные сборки

Описание: конденсаторная сборка (capacitor array) — это группа конденсаторов, конструктивно объединенных в одном корпусе, причем любой из конденсаторов может быть отдельно от остальных подключен к внешней цепи. Существует много различных типов сборок, которые отличаются количеством конденсаторов, типом диэлектрика, величиной отклонения емкости конденсатора от номинального значения, максимальным рабочим напряжением, типом корпуса и др.

Приложения: конденсаторные сборки широко применяются в мобильной и носимой аппаратуре, в материнских платах компьютеров и цифровых приставках, в радиочастотных модемах и усилителях, в автомобильных и медицинских приложениях и т.д.

Корпусные исполнения: конденсаторные сборки выпускаются как в DIP корпусах, так и в SMD исполнении. Наиболее популярные типоразмеры сборок для поверхностного монтажа 0508, 0612, 0805 представлены в нашем каталоге.

Примеры:

Серия CA конденсаторных сборок общего назначения от компании Yageo типоразмера 0612 с диапазоном доступных емкостей от 22 пФ до 100 нФ.

Подобрать необходимый конденсатор в каталоге Терраэлектроники можно двумя способами:

использовать параметрический поиск в соответствующем разделе каталога, для чего необходимо зайти в раздел конденсаторов, выбрать соответствующий задаче тип конденсатора, а далее заполнить ряд фильтров с параметрами. Фрагмент скриншота поиска MLCC конденсатора с параметрами: номиналом 1 нФ, точностью 10 %, диэлектриком X7R, напряжением 250 В и корпусом 0805 представлен на Рис. 9.
воспользоваться интеллектуальным поиском конденсатора по параметрам. Для этого достаточно скопировать строку из спецификации “Конденсатор 1 нФ, X7R, 10%, 250 В, 0805″ или ввести «1n X7R 10% 250V 0805» в строку поиска и получить тот же самый список подходящих по указанным параметрам компонентов.

Рис. 9. Фрагмент скриншота сервиса поиска конденсатора

Заключение

В данном руководстве были рассмотрены некоторые наиболее популярные типы конденсаторов. Кроме них существуют суперконденсаторы, кремниевые конденсаторы, оксид-ниобиевые и подстрочные конденсаторы, которые обладают уникальными преимуществами по величине емкости, уровню надежности или возможности подстройки. Однако в большинстве электронных схем вы чаще всего увидите один из шести рассмотренных выше типов конденсаторов.

Автор: Санкет Гупта Перевод: Вячеслав Гавриков (г. Смоленск)

Разделы: Конденсаторы керамические, Пленочные конденсаторы

Опубликовано: 15.03.2018

конструкция, характеристики, типы, 5 применений —

Вопросы для обсуждения

Определение и обзор
Конструкция и стили керамических конденсаторов
Многослойные керамические конденсаторы
Керамические силовые конденсаторы
Электрические характеристики

Определение и обзор

Конденсатор

Конденсатор — это пассивное электрическое устройство, которое накапливает электрическую энергию в электрическом поле. Это двухполюсное устройство.

Керамический конденсатор

Керамический конденсатор — это разновидность конденсатора. где керамический порошок используется в качестве диэлектрического материала.

Керамические конденсаторы имеют фиксированное значение. Он состоит из более чем двух чередующихся керамических слоев и металлического слоя, который действует как электрод конденсатора. Состав конденсатора отражает его электрическое поведение, и поэтому они имеют разные применения. Есть два типа керамических конденсаторов.

Керамические конденсаторы, источник изображения — Элькап, Керамический дисковый конденсатор, CC0 1.0

Керамический конденсатор типа 1:

Эти конденсаторы обеспечивают более высокую стабильность и более низкие потери для приложений в резонансных цепях.

Керамический конденсатор типа 2:

Эти конденсаторы обеспечивают более высокий объемный КПД для буфера, обхода и применение муфт.

Многослойные керамические конденсаторы — наиболее часто используемые конденсаторы в электронных устройствах. Вот почему это также самый производимый конденсатор (больше, чем любой конденсатор). Ассортимент продукции составляет около одного триллиона единиц в год!

Знайте о типах и применении конденсаторов! Нажмите, чтобы продолжить!

Конструкция и стили керамических конденсаторов

Керамические конденсаторы состоят из смеси превосходных гранул параэлектрических материалов, точно смешанных с другими типами материалов для достижения желаемых характеристик. Для смешивания также можно использовать измельченные гранулы сегнетоэлектрических материалов. Керамику отделяют от смешивания и спекают при высоких температурах.

Керамический конденсатор, являющийся одним из самых популярных типов конденсаторов, имеет различные стили и формы. Некоторые из них обсуждаются ниже.

Многослойный керамический чип-конденсатор (MLCC): Он прямоугольный и используется для поверхностного монтажа.

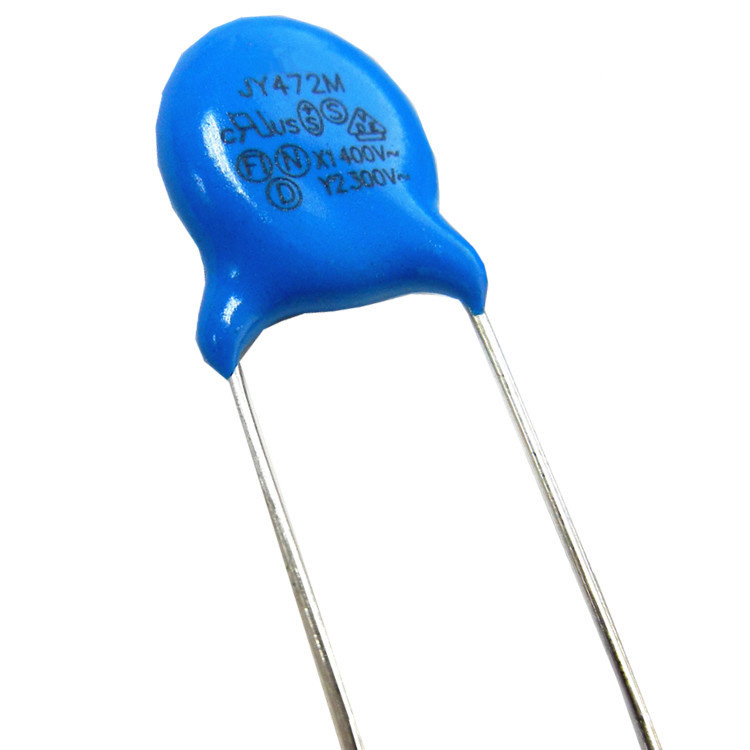

Керамический дисковый конденсатор (CDC): Однослойный диск покрыт смолой. Он имеет сквозные выводы.
Проходной керамический конденсатор (FCC): Это трубчатый конденсатор, внутренняя металлизация которого контактирует со свинцом, внешняя металлизация — для солдатской. Используется как шунтирующий конденсатор в высокочастотных цепях.
Керамический силовой конденсатор (CPC): Этот тип керамического конденсатора имеет керамический корпус большего размера и специально разработан для работы с высоким напряжением.

Многослойный керамический конденсатор (MLCC)Многослойный керамический конденсатор (MLCC), внутренняя структура конденсатора MLCC — 1. Диэлектрическая керамика
2. Наружный керамический слой.
3. Электрод
4. Контактная поверхность, источник изображения — Elcap, Jens Both, SVG-версия: Hk кг, MLCC-Структура-Детали, CC BY-SA 3.0

Конструкция MLCC:

Он состоит из отдельных конденсаторов, соответственно размещенных друг за другом через контактные поверхности. Первичный материал, необходимый для создания каждого отдельного MLCC, — это измельченные гранулы параэлектрических материалов, которые дополнительно модифицируются путем добавления некоторых заранее определенных добавок. Как упоминалось ранее, для этой цели также могут использоваться сегнетоэлектрические материалы. Теперь все эти порошковые материалы смешиваются в равной степени. Производитель определяет состав смеси и размер частиц.

Тонкую керамическую фольгу используют из суспензии пыли с подходящей папкой с вкладными листами. Затем фольгу нарезают металлической пастой на листы одинакового размера. Эти листы будут электродами для конденсатора. В дальнейшем автоматизированном процессе листы хранятся один за другим в необходимом количестве слоев. Они также затвердевают под давлением. Величина емкости также определяется относительной диэлектрической проницаемостью, размером и количеством слоев.

После процесса нарезки смесь выжигается из уложенных слоев. Теперь процесс спекания происходит при температуре от 1200 до 1450 градусов Цельсия. Он производит окончательную и основную кристаллическую структуру. Горение формирует желаемые диэлектрические свойства. После обжига выполняется очистка и металлизация обеих поверхностей. В процессе металлизации концы и внутренний электрод соединяются параллельно. Конденсатор также вводится с выводами в процессе металлизации.

Миниатюризация MLCC:

Формула емкости MLCC конденсатор основан на процедуре конденсатора с параллельными пластинами, который имеет несколько слоев. Он дается следующим образом.

C = (ε. N. A) / d

Здесь ε — диэлектрическая проницаемость диэлектрического материала. Обозначение площади поверхности электрода, n — количество слоев, d — расстояние между электродами.

Более значительное значение «A», то есть большая площадь поверхности электрода и более тонкий диэлектрик, в конечном итоге увеличивает значение емкости конденсатора MLCC. Материал с более высокой диэлектрической проницаемостью делает то же самое для конденсатора MLCC.

Эпоха цифровизации повысила потребность в миниатюризации. Миниатюризация MLCC предполагает уменьшение толщины диэлектрика и одновременное увеличение количества слоев. Нет необходимости говорить, но этот процесс требует огромных усилий и большого опыта.

В 1995 году минимально возможное значение толщины диэлектрического слоя составляло почти четыре микрометра. С течением времени толщина постепенно уменьшается с развитием технологий. К 2005 году измеренная толщина составила около 1 микрометра. И пять лет спустя консистенция была измерена как 0.5 микрометра.

Уменьшение размера этих конденсаторов достигается за счет уменьшения размера зерна мощности и уменьшения толщины слоев. Технологический прогресс помог производителю более точно контролировать процесс. Вот почему складывается большее количество слоев.

Что такое керамические силовые конденсаторы?

Керамические силовые конденсаторы

Керамические конденсаторы, используемые в очень высоких мощность или высокое напряжение применения известны как керамические силовые конденсаторы.

Материалы, используемые для изготовления керамического силового конденсатора, такие же, как материалы, используемые для изготовления небольших керамических конденсаторов. Этот тип имеет применение в высоковольтных энергосистемах, электрические трансформаторыи различные электроустановки.

Ранее часть изменения мощности удерживалась отдельно электрическими компонентами. Теперь различие между «электронным» и «электрическим» становится менее заметным. Раньше граница между электрикой и электроникой находилась примерно на уровне реактивной мощности 200 вольт-ампер. Современная электроника может справиться с избыточной энергией.

Обычно силовые керамические конденсаторы изготавливаются на более высокую мощность, чем 200 вольт-ампер. Керамические силовые конденсаторы имеют большое разнообразие стилей. Хорошая пластичность необработанного керамического материала и более высокая диэлектрическая прочность керамики открывают путь для многих применений и объясняют разнообразие. Эти силовые конденсаторы уже десятилетиями присутствуют на рынке.

Производство зависит от требований, поскольку требование высокой стабильности и низких потерь приводит к производству силовых конденсаторов класса 1. Точно так же условие высокого объемного КПД приводит к производству керамических силовых конденсаторов класса 2. Типы конденсаторов класса 1 обычно используются для резонансных цепей, тогда как типы конденсаторов класса 2 используются в качестве автоматических выключателей, линий распределения электроэнергии и высоких токов. напряжение питания принадлежности.

Размер силовых конденсаторов может быть значительным. Работа внутри мощного приложения может привести к выделению большого количества тепла. Вот почему некоторые типы керамических силовых конденсаторов имеют средства водяного охлаждения.Силовой керамический конденсатор, источник изображения — Элькап, Kerko-HV-Шайбенденсатор, CC BY-SA 3.0

Электрические характеристики

Последовательная эквивалентная схема

Схема ниже указывает модель.

Последовательная эквивалентная схема керамического конденсатора, источник изображения — I, Канейдерданиэль, Пленочный конденсатор Ersatzschaltbild, CC BY-SA 3.0

C — емкость конденсатора; RESR — эквивалентное последовательное сопротивление, учитывающее все омические потери. LESL — это эквивалентная последовательная индуктивность, рассматриваемая как собственная индуктивность конденсатора. Bleak — это сопротивление утечке.

Емкость, стандартные значения и допуски

Допустимое отклонение в процентах от номинального значения емкости известно как допуск конденсатора. В конкретных приложениях можно определить необходимое значение емкости.

полное сопротивление

Стандартный конденсатор рассматривается как аккумулирующий компонент электрической энергии. Иногда он используется как резистивный элемент в Цепь переменного тока. В качестве развязывающего конденсатора в ходу используется электролитический конденсатор. Он блокирует постоянную составляющую сигнала с помощью диэлектрического материала.

СОЭ, коэффициент рассеяния, коэффициент качества

Керамические силовые конденсаторы несут омические потери переменного тока. Потери постоянного тока известны как «ток утечки» и пренебрежимо малы для конкретных целей переменного тока. Омические потери переменного тока имеют нелинейный характер и зависят от частоты, влажности, температуры. За потерями стоят два физических условия.

Потери в линии возникают из-за внутреннего сопротивления линии питания. На это также влияет сопротивление соединения электрод-контакт.
Диэлектрические потери возникают из-за диэлектрической поляризации.

ESR или эквивалентное последовательное сопротивление определяется как сумма полных резистивных потерь конденсатора. Это также можно определить как коэффициент рассеяния (DF, tan δ) или как коэффициент качества (Q) в зависимости от требований.

Коэффициент рассеяния обычно используется для определения конденсаторов класса 2. Он определяется как тангенциальное значение реактивного сопротивления (X_c — ИКС_L).

Следующая формула представляет это.

тангенс δ = СОЭ * ωC

В отличие от конденсаторов класса 2, для конденсаторов класса 1 в спецификации используется коэффициент качества (Q). Коэффициент качества (Q) является обратной величиной коэффициента рассеяния (DF).

Q = 1 / тангенс δ = f₀ / Б

B — ширина полосы, а f₀ — резонансная частота.

Керамические дисковые конденсаторы Классы

Керамические конденсаторы делятся на два отличительных типа в зависимости от конструкции: монолитные и дисковые. Керамические конденсаторы дискового типа изготавливаются с широким диапазоном напряжений, допусков и температурных коэффициентов. Они производятся как на переменном, так и на постоянном напряжении.

Номинальные напряжения постоянного тока более популярны и классифицируются как Класс I , Класс II и Класс III типов.
Диски, рассчитанные на переменный ток, считаются конденсаторами , признанными безопасными .

Класс I.

Класс I представляет собой дисковый конденсатор с температурной компенсацией. Этот тип керамического конденсатора подходит для резонансных цепей или других приложений, где требуется высокое качество и предсказуемая стабильность емкостных характеристик. Эти конденсаторы имеют температурные коэффициенты от P100 до N750 и использовать керамику с более низкой диэлектрической проницаемостью. Номинальное напряжение обычно находится в диапазоне от 500 В до 30 кВ постоянного тока. Температурные коэффициенты обозначаются 3-значным кодом по EIA RS-19.8.

С0	г = 30 частей на миллион	НПО
У1	Г = 60 частей на миллион	Н080
Р2	Дж = 120 частей на миллион	Н150
Р2	К = 250 частей на миллион	Н220
С2	л = 500 частей на миллион	Н330
Т2	М = 1000 частей на миллион	Н470
У2	Н = 2500 частей на миллион	Н750
Р3		Н1500
Р3		Н2200
С3		Н3300

На этой диаграмме показано линейное и прослеживаемое изменение температуры, выраженное в частях на миллион на изменение температуры на ºC. Например, N750 указывает номинальное изменение на 750/1 000 000 частей или уменьшение на 0,075 % при повышении температуры на каждый ºC. Высокая стабильность емкости в сочетании с длительным сроком службы делает этот тип конденсатора идеально подходящим для приложений УВЧ и ОВЧ. Прочное фенольное покрытие и различные конфигурации грифелей подходят как для автоматического, так и для ручного введения.

Класс II.

Класс II считается полустабильным конденсатором. Устройства, обозначенные как класс II по EIA, демонстрируют нелинейные изменения температуры и значительную зависимость от напряжения и частоты. Метод, используемый для указания диэлектрической проницаемости, представляет собой 3 символьных кода для описания максимально допустимого изменения между высокими и низкими температурами. Первая буква указывает на интересующую низкую температуру. Вторая цифра указывает на интересующую высокую температуру. Третий и последний символ указывает максимальное изменение температуры от 25ºC, допустимое при этих температурах.

БУКВЕННЫЙ СИМВОЛ	НИЗКАЯ ТЕМП. ТРЕБОВАНИЕ	ЦИФРОВОЙ СИМВОЛ	ВЫСОКАЯ ТЕМП. ТРЕБОВАНИЕ	БУКВЕННЫЙ СИМВОЛ	МАКС. ИЗМЕНЕНИЕ ЕМКОСТЬ ОТ ТЕМПЕРАТУРЫ. РЕЙТИНГ
З	+10ºC	2	+45ºC	А	± 1,0%
		2	+45ºC	Б	± 1,5%
		4	+65ºC	С	± 2,2%
				Д	± 3,3%
Д	-30ºC			Е	± 4,7%
		5	+85ºC	Ф	± 7,5%
		5	+85ºC	Р	± 10,0%
		6	+105°С	Р	± 15,0%
Х	-55ºC			С	± 22,0%
				Т	± 22% -33%
		7	+125°С	У	± 22% -56%
		7	+125°С	В	± 22% -82%

Класс III.

Конденсаторы класса III считаются конденсаторами общего назначения. Они идентичны конденсаторам класса II, за исключением того, что они ограничены теми значениями, которые отличаются более чем %15 при изменении температуры выше номинального диапазона температур. Конденсаторы этого типа чаще всего используются в байпасных и соединительных устройствах, а также в других устройствах. приложения, где диэлектрические потери, высокое сопротивление изоляции и стабильность емкости не являются важными факторами. Они предназначены для работы с теми же температурными ограничениями, установленными кодом EIA, используемым для конденсаторов класса II. Температура хранения может варьироваться от -55ºC до +125ºC, не влияя на рейтинги.

Нажмите здесь, чтобы просмотреть наши керамические дисковые конденсаторы .

RadioShack 0,01 мкФ, 500 В, 20 %, керамический дисковый конденсатор (2 шт.

) Поврежденные или дефектные товары | Политика возврата покупок в магазине | Гарантия на продукт

RadioShack.com Политика онлайн-возврата

Из-за COVID-19 время обработки возвратов может занять больше времени, чем обычно. Подождите от 14 до 21 дня, прежде чем обращаться в службу поддержки клиентов по поводу статуса вашего возврата. Спасибо за ваше терпение.

На RadioShack.com мы хотим, чтобы вы были полностью удовлетворены каждым приобретенным товаром. Если вы не удовлетворены своей покупкой на RadioShack.com, вы можете вернуть большинство товаров в течение 30 дней с полным возмещением стоимости покупки за вычетом стоимости доставки, обработки или других дополнительных расходов. См. раздел «Исключения» для продуктов, на которые не распространяется наша политика возврата.

ВАЖНО: За некоторыми исключениями возврат средств осуществляется в виде кредита в интернет-магазине, который можно использовать на RadioShack. com. RadioShack не возмещает стоимость доставки. За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; вы несете ответственность за покрытие любых расходов по доставке, чтобы вернуть ваш товар (ы).

Обязательно отправьте товар(ы) обратно в полном соответствии с нашей Политикой онлайн-возврата:

Товар должен быть отправлен обратно в течение 30 дней с даты доставки.
Предметы должны быть неиспользованными и находиться в состоянии как новые.
Все товары должны быть возвращены в оригинальной упаковке, со всеми включенными аксессуарами и документами.
За возвраты, отправленные обратно на наш склад без разрешения на возврат, полученного через наш Центр возврата или путем обращения в нашу службу поддержки клиентов, будет взиматься плата за ручную обработку в размере 10 долларов США.

Исключения: RadioShack.com не принимает возврат определенных товаров. Товары, не подлежащие возврату, отмечаются онлайн. К невозвратным товарам относятся:

Продукты , которые были перепроданы или изменены (или помечены) для перепродажи, не принимаются.
Открытое программное обеспечение или комплекты.
Исправные электронные носители (например, флэш-накопители USB и карты памяти).
Средства личной гигиены (такие как маски для лица, щитки для лица).
Товары, перечисленные как окончательная продажа или не подлежащие возврату.
Товары, приобретенные не на RadioShack.com.

Внутренний возврат (США)

Чтобы вернуть или обменять ваши товары:

Начните с посещения нашего центра возврата по адресу radioshack.com/returns и введите адрес электронной почты, указанный при размещении заказа.
Ваш запрос на возврат вашего товара должен быть в течение 30 дней с даты доставки или иным образом в рамках нашей Политики возврата.
За некоторыми исключениями мы не предоставляем предоплаченные этикетки для возврата; вы несете ответственность за покрытие расходов на обратную доставку. Стоимость этикетки для обратной доставки будет вычтена из суммы возврата.
Вы получите электронное письмо с инструкциями по возврату. Выберите «Начать возврат» и выберите товары, которые вы хотите вернуть. Следуйте инструкциям, чтобы напечатать этикетку для возврата.
Пожалуйста, используйте выданную транспортную этикетку, чтобы обеспечить надлежащую обработку вашего возврата. Сохраните номер отслеживания возврата возвращаемой посылки, чтобы убедиться, что посылка будет возвращена на наш склад.
Вы можете вернуть посылку в любое почтовое отделение США. Подтверждение по электронной почте будет отправлено вам после того, как ваш возврат будет получен и обработан нашим складом.

Международный возврат

Если вы решите вернуть свой товар (-ы), RadioShack не предоставляет предоплаченные этикетки для возврата, и вы будете нести ответственность за покрытие расходов по доставке. Кроме того, клиенты за пределами США не смогут использовать наш онлайн-центр возврата. Вместо этого, пожалуйста, следуйте приведенным ниже инструкциям, чтобы вернуть товар в соответствии с нашей Политикой онлайн-возврата.

Чтобы вернуть товар по почте, свяжитесь с нашей службой поддержки клиентов по адресу [email protected]. Мы предоставим вам этикетку для возврата, которую вы можете отнести к любому из ваших местных перевозчиков. Отправьте возвращаемые товары в наш отдел возврата по адресу, указанному ниже:

RadioShack возвращает
900 Terminal Road # 244
Fort Worth, TX 76106

Если вы получили поврежденный или дефектный товар от RadioShack.com, немедленно свяжитесь с представителем службы поддержки.

● Пожалуйста, сообщите представителю номер вашего заказа, номер позиции и номер для отслеживания из исходного электронного письма с подтверждением. Представителю также потребуется ваш адрес электронной почты и номер телефона.

● RadioShack.com приложит все разумные усилия, чтобы помочь вам с возвращением.

● Дефектный элемент может быть заменен в течение 30 дней с даты покупки в соответствии с нашей Гарантийной политикой или в течение гарантийного срока производителя, в зависимости от того, что дольше. Обратитесь за помощью к представителю отдела обслуживания клиентов.

● По возможности предоставьте фотографии повреждения или дефекта, чтобы ускорить помощь.

● Поврежденные или неисправные элементы будут заменены, если таковые имеются, или будет выдан кредит магазина RadioShack.com.

Утерянные в пути предметы

Если ваш номер для отслеживания показывает, что заказ был доставлен, но вы так и не получили его от RadioShack.com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Свяжитесь с перевозчиком и подайте претензию в отношении утерянных в пути предметов. Сообщите представителю номер вашего заказа, номер товара, номер для отслеживания из исходного электронного письма с подтверждением и номер претензии. Представителю также потребуется ваш адрес электронной почты и номер телефона. ● RadioShack.com приложит все разумные усилия, чтобы помочь вам с заменой, если таковая имеется, или будет выдан кредит магазина.

Отмена заказа

Мы стремимся к тому, чтобы все заказы комплектовались, упаковывались и отправлялись как можно быстрее, потому что мы знаем, что вам не терпится получить их! Имея это в виду, как только ваш заказ будет размещен, мы не сможем отменить ваш заказ. Пожалуйста, ознакомьтесь с политикой возврата для получения дополнительной информации, если возврат все еще необходим.
