Цветовая маркировка резисторов

Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами. Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева. Основная задача любого резистора — линейное преобразование силы тока ампер в напряжение вольт , ограничение силы тока, ослабление источника питания и поглощение электроэнергии.

Резисторы используют во всех сложных схемах и для работы сложных полупроводников. С учетом малого размера элемента нанесение читаемых буквенных или цифровых обозначений невозможно, поэтому применяется цветная маркировка. В статье мы разберем, что означают цветные точки и линии, их цвет, и объясним, как правильно подобрать резистор. Для начала обратимся к Википедии, которая дает четкое понимание, что из себя представляет любой резистор.

В дословном переводе с английского термин означает сопротивление.

И действительно, назначение резисторов с постоянным или переменным значение — линейное преобразование силы тока в напряжение, напряжения в силу и т. Маркировочный цвет, порядок и шифрование цифровых кодов в резисторах определены ГОСТ в соответствии с требованиями Публикации 62 Международной электротехнической комиссии.

Согласно этим нормативам для идентификации применяются кольца, цвет и количество которых четко регламентированы. Полосы всегда смещены относительно одного вывода, читаются при этом как в арабской письменности — слева направо. Если размер пассивного элемента не позволяет визуально заметно обозначить начало, ширину первой полосы делают толще других приблизительно в 1, раза. Последняя шестая полоса нужна для понимания того, насколько будет изменяться сопротивление, если корпус пассивного элемента начнет нагреваться.

Самые маленькие резисторы мощностью 0, wt длиной всего мм, а диаметр — 1 мм. Даже прочитать любую информацию на такой миниатюрке сложно, не говоря уже о том, чтобы нанести ее. Можно, конечно, написать силу тока, например, 4К7, что соответствует Ом, но этой информации крайне недостаточно. Цветовая маркировка резисторов гораздо более практична ввиду следующего:.

Также с помощью подсчета количества полос можно определить точность параметров:. Для того, чтобы точно узнать, какой именно нужен резистор и с какими полосками, можно самостоятельно установить по таблице или воспользоваться онлайн-калькулятором в конце статьи. С помощью этих табличных значений можно быстро определить номинал пассивного элемента, при этом значение имеет очередность полоски или точки, что позволяет получить числовые данные.

Цвета означают разные данные — цифра отметки, множитель и допустимое отклонение. С помощью универсальной таблицы прочтем, что скрыто на данном элементе. Итак, имеем 4 полосы:. Напоминаем, читать полосы надо слева направо, а единица измерения Ом. С учетом указанных особенностей лучше сопоставлять данные со сводной таблицей именно проволочных образцов. И хотя наши стандарты полностью соответствуют международным, а Публикация 62 и вовсе является императивным стандартом, некоторые компании используют свои правила нанесения полос и выбора цвета, с которыми нужно считаться:.

Имеет свой стандарт символов и цветов, согласно которым наравне с номинальными показателями, резистор передает информацию о технологии производства и характеристике компонентов. Используют дополнительные цвета для обозначения дополнительных свойств пассивных элементов цепи.

В целом, все маркировки совпадают с ранее приведенными значениями и таблицами, только эти компании еще больше упростили задачу идентификации номинала. При этом резисторы взаимозаменяемы и никаких требований относительно оригинала ни Philips, ни CGW и Panasonic не выдвигают.

Для того, чтобы точно понимать, какие рабочие характеристики требуются и какие резисторы следует покупать для определенной цели, воспользуйтесь простым сервисом.

Путем введения исходных данных можно получить информацию по каждому маркировочному цвету, которому соответствует определенный цифровой код. Порой изящные проститутки желали потешить тебя своими выдающимися сведениями в постели. Самые прекрасные девушки со всего района предлагают применить к услугами сексуального характера по разумным ценам.

Индивидуалки Симферополя намерены усладиться с вами в разнообразное время дня и ночи и вручить услуги интимного характера на тончайшем уровне качества. Не пропустите приятную возможность. Маркировка в виде 4 колец Сопротивление, допуск:.

Маркировка в виде 5 колец Сопротивление, допуск:. Рубрики сайта. Популярное на сайте:. Последние комментарии:. На каждой люстре своя модель ламп. Через месяц на одной Сопротивление, допуск:.

Он-лайн калькуляторы для радиолюбителя

В данный момент магазин находится в состоянии наполнения и тестирования. Минимальное значение — 0. Значения от 0. Значения от 99 ГОм до ГОм — только на пяти- и шестиполосном калькуляторах.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному.

Калькулятор обозначений SMD резисторов. Смд резисторы маркировка онлайн

Небольшие резисторы для устройств радиоэлектроники присутствуют в большинстве плат и характеризуются некоторой сложностью в определении величины их сопротивления со стороны новичков. На таких резисторах достаточно сложно рассмотреть хоть какие-то данные, поэтому величина сопротивления на некоторых из них указывается буквенно-цифровым обозначением, а на других цветовой маркировкой. Буквенно-цифровое обозначение представляет собой комбинацию из букв К, М, Е, R и цифр. В них буквы указывают место расположения запятой по отношению к цифрам и размерность величин:. К примеру, резистор с маркировкой 3К5 обладает сопротивлением в 3,5 кОм. Модель с обозначением М15 имеет сопротивление в 0,15 МОм. Резистор 10R имеет сопротивление в 10 Ом. Цветовая маркировка применяется для особо мелких элементов, на которых рассмотреть какие-либо цифры без специальных приспособлений невозможно.

Цветовая маркировка резисторов программа. Кодовая маркировка резисторов

Калькулятор маркировки резисторов — это удобный онлайн-инструмент, который поможет определить резисторное сопротивление по цветной маркировке и установить последовательность цветов по номинальному параметру. Программа представляет собой приложение, основывающееся на данных из общепринятой таблицы цветных маркировок резисторов. Поскольку эти элементы отличаются по пределу сопротивления, мощности и погрешности, они помечаются разными цветовыми комбинациями, и определить тип резистора можно, правильно расшифровав данные. Располагаем резистор таким образом,чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева, и выбираем соответствующие цвета в форме.

В статье рассматриваются общие вопросы, связанные с проектированием систем электропитания авиационного электронного оборудования. Альтернативой стандартным серийно выпускаемым графическим ЖК-модулям является использование более дешевых и надежных заказных сегментных ЖКИ.

Конвертер величин

Спасибо создателям за удобный ,быстрый и точный ,Онлайн-калькулятор для расчёта сопротивления резистора,а самое главное доступный для всех , для меня это очень удобно и экономия времени! Еще рас спасибо всем. Если на резисторе написан ноль, то сопротивление его составляет 0 Ом. Это по сути технологические перемычки. Дайте схему или хотя бы опишите что за схему вам надо запитать. Для подсветки светодиода нужен резистор одного номинала, для других схем — другого.

Калькулятор цветовой маркировки резисторов

Главная О сайте BEAM-робототехника BEAM-роботы Искусственная жизнь BEAM-философия Технологии и устройство Робототехника для начинающих Как сделать первого робота Несколько увлекательных экспериментов с первым самодельным роботом Основы Электроника для начинающих Электронные компонеты Резистор Конденсатор Диод Транзистор Светодиод Фототранзистор Основы электроники Алгебра логики Логическое сложение Логическое умножение Логическое отрицание Законы алгебры логики Логические элементы Логические микросхемы Схемы роботов Разработка схем роботов Математические методы Основы схемотехники Схема робота, ищущего свет Схема робота, избегающего препятствия Технологии Платформы Макетирование Монтаж BEAM-роботов Как сделать робота Как сделать простейшего робота в домашних условиях Как сделать простого робота на одной микросхеме Как создать робота с логической схемой Создание робота для поиска света с элементами логики Робот своими руками, избегающий препятствия Самодельный рисующий робот. Основы Цветовая маркировка резисторов Онлайн-калькулятор цветной маркировки резисторов. Предлагаемая онлайн-программа позволяет быстро и удобно определить номинал резистора по цветовой маркировке, а также найти последовательность цветовых колец по введенному номиналу. Программа предназначена для работы с маркировкой резистров, состоящей из четырех колец. Для того, чтобы определить номинал резистора с цветной маркировкой из пяти колец, можно воспользоваться специальной таблицей. Цветная маркировка на резисторах сдвинута к одному из выводов и читается слева направо.

Рассказываем что такое резистор, как определить номинал резистора по цветовой маркировке с помощью онлайн сервисов.

Калькулятор цветовой маркировки резисторов

Random converter. Этот калькулятор преобразует сопротивление резистора в цветовую маркировку из трех, четырех и пяти полосок. Если вы интересуетесь электроникой, но не можете запомнить цветовую кодировку голова ведь не мусорный ящик! Если ввести в калькулятор значение резистора, которое получилось в результате расчета схемы, он проверит соответствие сопротивления одному из стандартных значений из рядов E3—E и покажет как выглядит резистор данного номинала с цветовой кодировкой.

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор

ВИДЕО ПО ТЕМЕ: Резисторы постоянного сопротивления

Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами. Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева. Вход с паролем и Регистрация. Мой регион: Россия.

Расчет номинала резистора по цветовому коду: укажите количество цветных полос и выберите цвет каждой из них меню выбора цвета находится под каждой полоской.

Цветовая маркировка резисторов, калькулятор резисторов онлайн

Чтобы различать электронные компоненты — сопротивления, конденсаторы и прочее — нужна маркировка. С её помощью обозначаются номиналы элементов. Резисторы маркируют двумя основными способами: буквенным или цифровым, а также цветовым. Если с буквенными обозначениями в большинстве случаев можно разобраться без вспомогательных материалов, то с цветовой маркировкой достаточно сложно. Она представляет собой набор полосок или колец фактически наносится по всей окружности корпуса элемента разных цветов.

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными.

Цветная маркировка резисторов онлайн. Цветная маркировка резисторов и калькулятор. Цветовая маркировка резисторов расположения

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

• 450 = 45 х 10 0 равно 45 Ом
• 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
• 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
• 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

• 01А = 100 Ом ±1%
• 38С = 24300 Ом ±1%
• 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Ниже приведена программа для определения номинала сопротивления резистора и его точности по цветной маркировке на корпусе резистора. Чтобы правильно задать маркировку необходимо соблюсти ряд условий:

Крайнее кольцо на корпусе резистора указывает на точность, выберете соответствующий цвет в крайней правой форме

Для указания цвета других колец также воспользуйтесь соответствующими формами

ВНИМАНИЕ!!! Программа рассчитана только на маркировку с 4-мя и 5-ю кольцами!!!

Если Вам необходимо узнать маркировку для 4-ех кольцевого обозначения, то в первой слева форме выберете значение — «полоса отсутствует» .

Черный Коричневый Красный Оранжевый Желтый Зеленый Синий Фиолетовый Серый Белый Полосы нет Черный Коричневый Красный Оранжевый Желтый Зеленый Синий Фиолетовый Серый Белый Черный Коричневый Красный Оранжевый Желтый Зеленый Синий Фиолетовый Серый Белый Черный Коричневый Красный Оранжевый Желтый Зеленый Синий Фиолетовый Серый Белый Золотая Серебрянная Фиолетовый Синий Зеленый Коричневый Красный Золотая Серебрянная Полосы нет

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

Кодовая маркировка резисторов состоит из трёх или четырёх знаков: две цифры и буква или три цифры и буква. Буква кода является множителем, обозначающим сопротивление в Омах, и определяет положение запятой десятичного знака. Кодовое обозначение допускаемого отклонения состоит из буквы латинского алфавита.

Пример кодовой маркировки резистора: код 3R9J — состоит из четырех символов, буква R в данном случае является, что-то наподобие разделительной запятой, т.о. получаем число 3,9. Последняя буква указывает, согласно таблице, на допуск в 5%, в итоге получаем резистор 3,9 Ом +-%5 .
Разберем еще один пример: код 12K4F — состоит из 5-ти символов, числа формируют значение сопротивления, буква K — является разделителем и множителем одновременно, ориентируясь на таблицу получаем 12,4 103 Ом, буква F указывает на точность +-1%, в итоге получаем 12,4 кОМ±1%

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.

Цветовая маркировка резисторов обозначается, как 3 или более цветных полосок на корпусе резистора. Каждый цвет формирует числовое значение сопротивления резистора, согласно таблице ниже. Как правило последняя полоска указывает на величину допуска резистора, а первые полоски формируют величину сопротивления, к примеру у четырех полостной маркировки, первые две полосы указывают на величину сопротивления в Омах, а третья полоса является множителем для этой величины.

Цвет знака	Первая цифра	Вторая цифра	Третья цифра	Множитель	Допуск, %	ТКС
Серебристый				10 -2	±10
Золотистый				10 -1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	10 2	±2	50
Оранжевый	3	3	3	10 3		15
Желтый	4	4	4	10 4		25
Зеленый	5	5	5	10 5	±0,5
Голубой	6	6	6	10 6	±0,25	10
Фиолетовый	7	7	7	10 7	±0,1	5
Серый	8	8	8	10 8	±0,05
Белый	9	9	9	10 9		1

Кодовая маркировка отечественных резисторов

Согласно ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС в кодовой маркировке первые 3-и или 4-е символа указывают на значение номинального сопротивления резистора, которое определяется по базовому значению из рядов ЕЗ. ..Е192, и множитель. Символ который стоит в конце кода обозначает допуск- класс точности резистора. Требования данного ГОСТа и IEC практически совпадают с иностранным стандартом BS1852 (British Standart).

Следует добавить, что часто на корпусе резистора дополнительно, кроме основного кода, добавляют код несущий информацию о типе резистора, его номинальной мощности, и т.п.

С появлением радиоэлектронной и микропроцессорной техники ни одна сложная схема не обходится без участия резисторов. Резистор позволяет не только преобразовывать напряжение в силу тока и обратно, но также ограничивать последнее или поглощать. В большинстве случаев они имеют крайне миниатюрный вид. Именно поэтому принято в качестве маркера наносить на них цветные полоски, расшифровать которые поможет калькулятор резисторов по цветовой маркировке.

Так как большинство резисторов имеет довольно маленькие размеры, наносить на них цифровое обозначение нецелесообразно, ведь пользователь банально не сможет его разглядеть. Куда проще помечать подобные мини-детали цветовыми полосками, которые и были приняты в качестве стандарта.

Однако крайне сложно запомнить все условные обозначения и вариации подобного маркирования. Именно поэтому существуют таблицы и калькуляторы сопротивлений резисторов, которые избавляют электронщика от нужды запоминать множество лишней информации. Да и человеческий фактор никто не отменял, что в результате может привести к неверной расшифровке, а как последствие — можно получить нерабочую или неправильно работающую схему.

Таким образом, было решено внести цветные полосы для обозначения маркировки резисторов в стандарты, подразумевающие нанесение от трёх до шести полосок определённого цвета, каждая из которых несёт в себе заранее заложенную информацию, благодаря чему несложно подобрать необходимую деталь с требуемыми параметрами.

Стандартные цветные обозначения

Полоски или цветовые кольца, наносимые на сопротивление, могут иметь не только различный цвет, но и отличаться толщиной и количеством. Принятая маркировка резисторов выглядит так:

Из этого можно сделать вывод, что чем на резисторе колец больше, тем больше можно узнать о его характеристиках. Но на сложность расшифровки количество цветовых обозначений никоим образом не отражается.

Общая универсальная таблица значений

Конечно, все обозначения и соотношения цветов держать в голове крайне сложно. Да и особой нужды в этом нет. Зато существует универсальная таблица цветовых значений, благодаря которой цветная маркировка резисторов расшифровывается без особого труда.

Подобные обозначения приняты большинством производителей в мире, что делает её универсальной для любой страны.

Для примера можно рассмотреть 6-полосный вариант с цветовыми кольцами: красный, оранжевый, жёлтый, зелёный, синий, коричневый.

1. Красный — числовое значение «2».
2. Оранжевый — числовое значение «3».
3. Жёлтый — числовое значение «4».
4. Зелёный — четвёртая полоска обозначает множитель, для зелёного (по данным таблицы) это значение 1*10⁵. Ориентируясь на таблицу, первые три цвета дают значение «234» Проведя расчёт 234*10⁵ получается 2,34 МОм.
5. Синий — определяет точность, которая для этого цвета 0,25%, т. е. именно таково возможное отклонение от начального значения в любую из сторон при работе резистора.
6. Коричневый — обозначает температурный коэффициент, в этом случае значение равно 100 ppm/°C.

Таким образом, из приведённого примера видно, что никаких особых сложностей при расшифровке не возникает, даже если имеется сопротивление с шестью цветными обозначениями.

Онлайн калькуляторы

Для определения и расшифровки резистора по цветовым полосам можно пойти и другим путём. Порой далеко не всегда удобно пользоваться таблицей. Тем более что придётся ещё и проводить (пусть и минимальные) расчёты, а это современный человек не очень любит. Вот здесь на помощь может прийти интернет. Ведь расшифровку цветовой маркировки резисторов цветной онлайн-калькулятор выполнит куда более точно и быстро. А учитывая, что почти у всех сейчас в наличии смартфоны, то реализовать подобное действие можно даже «в поле».

Онлайн-калькуляторы сегодня можно найти без труда через любую поисковую систему. Несмотря на то что все они могут отличаться внешне, принцип действия всегда будет одинаков. Ну и в функционале также возможны некоторые различия. Однако получить интересующую информацию по резисторам есть возможность на любом из таких сервисов.

Как правило, в основе программы заложены все те же данные, что можно найти в таблице. Но выполняются все расчёты автоматически. Для этого в зависимости от предлагаемого сервисами калькулятора необходимо ввести, обозначить, отметить или сообщить программе иным способом количество и цвет полосок. В результате чего калькулятор в считанные доли секунд выдаст всю имеющуюся по данному полупроводнику информацию — удобно, быстро и точно. Таким образом, цветовая маркировка резисторов онлайн вычисляется куда более эффективно.

Нестандартные маркеры

Несмотря на то что цветовая маркировка резисторов признана во всём мире, некоторые особо известные производители могут наносить иные обозначения согласно своим личным стандартам. Так, цветовое обозначение резисторов у Philips, помимо основных характеристик, может нести информацию о технологии производства и применяемых компонентах.

Хорошо известная компания Panasonic также предпочитает следовать личным стандартам. В своих обозначениях они вводят информацию и о каких-либо особенных свойствах резистора.

Тем же путём пошла и фирма CGW, которая также отображает на корпусе полупроводника информацию о его дополнительных особенностях.

Но несмотря на это, любую из таких деталей можно не только расшифровать и получить исчерпывающую информацию о ней, но и прибегнуть к замене на аналог, а это говорит о том, что сами свойства прибора остаются практически неизменными.

Цветными полосками используется в радиоэлектронике для определения сопротивления постоянных резисторов. Большинство электронных компонентов, в частности резисторы, очень малы по размеру, вследствие чего достаточно трудно печатать маркировку прямо на корпус. Поэтому в 1920 году был разработан стандарт для идентификации значений электронных компонентов путем нанесения на них цветового кода.

Как определить сопротивление резистора по цветным полоскам

На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.

Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:

4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.

5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.

6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.

Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.

Примеры определения маркировки резистора по цветным полоскам

Маркировка резистора 4 цветными полосками

Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:

10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.

Маркировка резистора 5 цветными полосками

Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:

470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.

Маркировка резистора 6 цветными полосками

В данном случае маркировка подобна как и у резистора с 5 полосками, в дополнении лишь шестая цветная полоса температурного коэффициента, для примера это синяя полоса.

Результат — резистор имеет сопротивление 4,7 кОм, с допуском +/- 0,05% и с температурным коэффициентом 10 частей на миллион / K.

Как правило, в большинстве случаев цветовая маркировка резисторов предназначается для малогабаритных резисторов, на которых практически невозможно нанести обычное цифровое обозначение. Одним из преимуществ цветовой маркировки резисторов является то, что достаточно легко определить , который расположен на печатной плате.

Определение величины сопротивления постоянного резистора по цветовым кольцам не является нечто сложным. Достаточно знать соответствие цвета полоски конкретной цифре и далее по определенной методике вычислить сопротивление резистора.

Как правило, маркировочные полосы сдвинуты в одну сторону, и чтение их выполняют слева направо. В случае если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире, чем все остальные.

И так сначала приведем таблицу соответствия:

Определение сопротивления резистора с 4 цветовыми кольцами

Четыре цветных кольца – наиболее распространенная маркировка. Первые две полосы формируют двухзначное число сопротивления, третья полоса определяет множитель. Четвертая полоса сообщает о допустимом отклонении сопротивления в большую или меньшую сторону от номинала.

Рассмотрим на примере (по рисунку «А»)

Имеем резистор с цветными полосками: красный , черный, коричневый , золотистый .

1. Красный – 2
2. Черный – 0
3. Коричневый – 10
4. Золотистый – 5%

Результат: 20 х 10 = 200 Ом с отклонением 5%.

Определение сопротивления резистора с 5 цветовыми кольцами

Постоянные резисторы с пятью цветными полосками тоже не редкость. Определение сопротивления аналогично, как и с четырьмя полосами. Первые три полоски определяют трехзначное число сопротивления, а четвертая является общим множителем. Пятая полоса в этом случае служит обозначением отклонения в значении сопротивления.

Рассмотрим на примере (по рисунку «В»)

На резисторе есть полосы: красный , желтый , черный, оранжевый , золотистый

1. Красный – 2
2. Желтый – 4
3. Черный – 0
4. оранжевый – 1000 (1к)
5. Золотистый – 5%

Результат: 240 х 1000 (1к) = 240 кОм с отклонением 5 %.

Размеры smd компонентов. SMD резисторы

Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз вспомним основные этапы этого процесса: выводы всех компонентов пропускают в отверстия, имеющиеся в печатной плате. После чего выводы обрезаются, и затем с обратной стороны платы производится пайка (см. рис.1).
Этот уже известный нам процесс называется DIP-монтаж. Такой монтаж очень удобен для начинающих радиолюбителей: компоненты крупные, паять их можно даже большим «советским» паяльником без помощи лупы или микроскопа. Именно поэтому все наборы Мастер Кит для самостоятельной пайки подразумевают DIP-монтаж.

Рис. 1. DIP-монтаж

Но DIP-монтаж имеет очень существенные недостатки:

Крупные радиодетали не подходят для создания современных миниатюрных электронных устройств;
— выводные радиодетали дороже в производстве;
— печатная плата для DIP-монтажа также обходится дороже из-за необходимости сверления множества отверстий;
— DIP-монтаж сложно автоматизировать: в большинстве случаях даже на крупных заводах по производству электронику установку и пайку DIP-деталей приходится выполнять вручную. Это очень дорого и долго.

Поэтому DIP-монтаж при производстве современной электроники практически не используется, и на смену ему пришёл так называемый SMD-процесс, являющийся стандартом сегодняшнего дня. Поэтому любой радиолюбитель должен иметь о нём хотя бы общее представление.

SMD монтаж

SMD компоненты (чип-компоненты) — это компоненты электронной схемы, нанесённые на печатную плату с использованием технологии монтирования на поверхность — SMT технологии (англ. surface mount technology).Т.е все электронные элементы, которые «закреплены» на плате таким способом, носят название SMD компонентов (англ. surface mounted device). Процесс монтажа и пайки чип-компонентов правильно называть SMT-процессом. Говорить «SMD-монтаж» не совсем корректно, но в России прижился именно такой вариант названия техпроцесса, поэтому и мы будем говорить так же.

На рис. 2. показан участок платы SMD-монтажа. Такая же плата, выполненная на DIP-элементах, будет иметь в несколько раз большие габариты.

Рис.2. SMD-монтаж

SMD монтаж имеет неоспоримые преимущества:

Радиодетали дешёвы в производстве и могут быть сколь угодно миниатюрны;
— печатные платы также обходятся дешевле из-за отсутствия множественной сверловки;
— монтаж легко автоматизировать: установку и пайку компонентов производят специальные роботы. Также отсутствует такая технологическая операция, как обрезка выводов.

SMD-резисторы

Знакомство с чип-компонентами логичнее всего начать с резисторов, как с самых простых и массовых радиодеталей.
SMD-резистор по своим физическим свойствам аналогичен уже изученному нами «обычному», выводному варианту. Все его физические параметры (сопротивление, точность, мощность) точно такие же, только корпус другой. Это же правило относится и ко всем другим SMD-компонентам.

Рис. 3. ЧИП-резисторы

Типоразмеры SMD-резисторов

Мы уже знаем, что выводные резисторы имеют определённую сетку стандартных типоразмеров, зависящих от их мощности: 0,125W, 0,25W, 0,5W, 1W и т. п.
Стандартная сетка типоразмеров имеется и у чип-резисторов, только в этом случае типоразмер обозначается кодом из четырёх цифр: 0402, 0603, 0805, 1206 и т.п.
Основные типоразмеры резисторов и их технические характеристики приведены на рис.4.

Рис. 4 Основные типоразмеры и параметры чип-резисторов

Маркировка SMD-резисторов

Резисторы маркируются кодом на корпусе.
Если в коде три или четыре цифры, то последняя цифра означает количество нулей, На рис. 5. резистор с кодом «223» имеет такое сопротивление: 22 (и три нуля справа) Ом = 22000 Ом = 22 кОм. Резистор с кодом «8202» имеет сопротивление: 820 (и два нуля справа) Ом = 82000 Ом = 82 кОм.
В некоторых случаях маркировка цифробуквенная. Например, резистор с кодом 4R7 имеет сопротивление 4.7 Ом, а резистор с кодом 0R22 – 0.22 Ом (здесь буква R является знаком-разделителем).
Встречаются и резисторы нулевого сопротивления, или резисторы-перемычки. Часто они используются как предохранители.
Конечно, можно не запоминать систему кодового обозначения, а просто измерить сопротивление резистора мультиметром.

Рис. 5 Маркировка чип-резисторов

Керамические SMD-конденсаторы

Внешне SMD-конденсаторы очень похожи на резисторы (см. рис.6.). Есть только одна проблема: код ёмкости на них не нанесён, поэтому единственный способ ёё определения – измерение с помощью мультиметра, имеющего режим измерения ёмкости.
SMD-конденсаторы также выпускаются в стандартных типоразмерах, как правило, аналогичных типоразмерам резисторов (см. выше).

Рис. 6. Керамические SMD-конденсаторы

Электролитические SMS-конденсаторы

Рис.7. Электролитические SMS-конденсаторы

Эти конденсаторы похожи на своих выводных собратьев, и маркировка на них обычно явная: ёмкость и рабочее напряжение. Полоской на «шляпке» конденсатора маркируется его минусовой вывод.

SMD-транзисторы

Рис.8. SMD-транзистор

Транзисторы мелкие, поэтому написать на них их полное наименование не получается. Ограничиваются кодовой маркировкой, причём какого-то международного стандарта обозначений нет. Например, код 1E может обозначать тип транзистора BC847A, а может – какого-нибудь другого. Но это обстоятельство абсолютно не беспокоит ни производителей, ни рядовых потребителей электроники. Сложности могут возникнуть только при ремонте. Определить тип транзистора, установленного на печатную плату, без документации производителя на эту плату иногда бывает очень сложно.

SMD-диоды и SMD-светодиоды

Фотографии некоторых диодов приведены на рисунке ниже:

Рис.9. SMD-диоды и SMD-светодиоды

На корпусе диода обязательно указывается полярность в виде полосы ближе к одному из краев. Обычно полосой маркируется вывод катода.

SMD-cветодиод тоже имеет полярность, которая обозначается либо точкой вблизи одного из выводов, либо ещё каким-то образом (подробно об этом можно узнать в документации производителя компонента).

Определить тип SMD-диода или светодиода, как и в случае с транзистором, сложно: на корпусе диода выштамповывается малоинформативный код, а на корпусе светодиода чаще всего вообще нет никаких меток, кроме метки полярности. Разработчики и производители современной электроники мало заботятся о её ремонтопригодности. Подразумевается, что ремонтировать печатную плату будет сервисный инженер, имеющий полную документацию на конкретное изделие. В такой документации чётко описано, на каком месте печатной платы установлен тот или иной компонент.

Установка и пайка SMD-компонентов

SMD-монтаж оптимизирован в первую очередь для автоматической сборки специальными промышленными роботами. Но любительские радиолюбительские конструкции также вполне могут выполняться на чип-компонентах: при достаточной аккуратности и внимательности паять детали размером с рисовое зёрнышко можно самым обычным паяльником, нужно знать только некоторые тонкости.

Но это тема для отдельного большого урока, поэтому подробнее об автоматическом и ручном SMD-монтаже будет рассказано отдельно.

В наш бурный век электроники главными преимуществами электронного изделия являются малые габариты, надежность, удобство монтажа и демонтажа (разборка оборудования), малое потребление энергии а также удобное юзабилити (от английского – удобство использования). Все эти преимущества ну никак не возможны без технологии поверхностного монтажа – SMT технологии (S urface M ount T echnology ), и конечно же, без SMD компонентов.

Что такое SMD компоненты

SMD компоненты используются абсолютно во всей современной электронике. SMD (S urface M ounted D evice ), что в переводе с английского – “прибор, монтируемый на поверхность”. В нашем случае поверхностью является печатная плата, без сквозных отверстий под радиоэлементы:

В этом случае SMD компоненты не вставляются в отверстия плат. Они запаиваются на контактные дорожки, которые расположены прямо на поверхности печатной платы. На фото ниже контактные площадки оловянного цвета на плате мобильного телефона, на котором раньше были SMD компоненты.

Плюсы SMD компонентов

Самыми большим плюсом SMD компонентов являются их маленькие габариты. На фото ниже простые резисторы и :

Благодаря малым габаритам SMD компонентов, у разработчиков появляется возможность размещать большее количество компонентов на единицу площади, чем простых выводных радиоэлементов. Следовательно, возрастает плотность монтажа и в результате этого уменьшаются габариты электронных устройств. Так как вес SMD компонента в разы легче, чем вес того же самого простого выводного радиоэлемента, то и масса радиоаппаратуры будет также во много раз легче.

SMD компоненты намного проще выпаивать. Для этого нам потребуется с феном. Как выпаивать и запаивать SMD компоненты, можете прочитать в статье как правильно паять SMD . Запаивать их намного труднее. На заводах их располагают на печатной плате специальные роботы. Вручную на производстве их никто не запаивает, кроме радиолюбителей и ремонтников радиоаппаратуры.

Многослойные платы

Так как в аппаратуре с SMD компонентами очень плотный монтаж, то и дорожек в плате должно быть больше. Не все дорожки влезают на одну поверхность, поэтому печатные платы делают многослойными. Если аппаратура сложная и имеет очень много SMD компонентов, то и в плате будет больше слоев. Это как многослойный торт из коржей. Печатные дорожки, связывающие SMD компоненты, находятся прямо внутри платы и их никак нельзя увидеть. Пример многослойных плат – это платы мобильных телефонов, платы компьютеров или ноутбуков (материнская плата, видеокарта, оперативная память и тд).

На фото ниже синяя плата – Iphone 3g, зеленая плата – материнская плата компьютера.

Все ремонтники радиоаппаратуры знают, что если перегреть многослойную плату, то она вздувается пузырем. При этом межслойные связи рвутся и плата приходит в негодность. Поэтому, главным козырем при замене SMD компонентов является правильно подобранная температура.

На некоторых платах используют обе стороны печатной платы, при этом плотность монтажа, как вы поняли, повышается вдвое. Это еще один плюс SMT технологии. Ах да, стоит учесть еще и тот фактор, что материала для производства SMD компонентов уходит в разы меньше, а себестоимость их при серийном производстве в миллионах штук обходится, в прямом смысле, в копейки.

Основные виды SMD компонентов

Давайте рассмотрим основные SMD элементы, используемые в наших современных устройствах. Резисторы, конденсаторы, катушки индуктивности с малым номиналом, и другие компоненты выглядят как обычные маленькие прямоугольники, а точнее, параллелепипеды))

На платах без схемы невозможно узнать, то ли это резистор, то ли конденсатор то ли вообще катушка. Китайцы метят как хотят. На крупных SMD элементах все-таки ставят код или цифры, чтобы определить их принадлежность и номинал. На фото ниже в красном прямоугольнике помечены эти элементы. Без схемы невозможно сказать, к какому типу радиоэлементов они относятся, а также их номинал.

Типоразмеры SMD компонентов могут быть разные. Вот есть описание типоразмеров для резисторов и конденсаторов. Вот, например, прямоугольный SMD конденсатор желтого цвета. Еще их называют танталовыми или просто танталами:

А вот так выглядят SMD :

Есть еще и такие виды SMD транзисторов:

Которые обладают большим номиналом, в SMD исполнении выглядят вот так:

Ну и конечно, как же без микросхем в наш век микроэлектроники! Существует очень много SMD типов корпусов микросхем , но я их делю в основном на две группы:

1) Микросхемы, у которых выводы параллельны печатной плате и находятся с двух сторон или по периметру.

2) Микросхемы, у которых выводы находятся под самой микросхемой. Это особый класс микросхем, называется BGA (от английского Ball grid array – массив из шариков). Выводы таких микросхем представляют из себя простые припойные шарики одинаковой величины.

На фото ниже BGA микросхема и обратная ее сторона, состоящая из шариковых выводов.

Микросхемы BGA удобны производителям тем, что они очень сильно экономят место на печатной плате, потому что таких шариков под какой-нибудь микросхемой BGA могут быть тысячи. Это значительно облегчает жизнь производителям, но нисколько не облегчает жизнь ремонтникам.

Резюме

Что же все-таки использовать в своих конструкциях? Если у вас не дрожат руки, и вы хотите сделать, маленького радиожучка, то выбор очевиден. Но все-таки в радиолюбительских конструкциях габариты особо не играют большой роли, да и паять массивные радиоэлементы намного проще и удобнее. Некоторые радиолюбители используют и то и другое. Каждый день разрабатываются все новые и новые микросхемы и SMD компоненты. Меньше, тоньше, надежнее. Будущее, однозначно, за микроэлектроникой.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

• 450 = 45 х 10 0 равно 45 Ом
• 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
• 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
• 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

• 01А = 100 Ом ±1%
• 38С = 24300 Ом ±1%
• 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Номиналы смд резисторов таблица — Topsamoe.ru

Онлайн-калькулятор маркировки цветных резисторов

Из за миниатюрных размеров маломощных резисторов и для облегчения читаемости была введена цветная маркировка резисторов, нанесенная на них в виде 3, 4 или 5 полос (колец). Для использования калькулятора, резистор необходимо положить таким образом, чтобы ближайшая к выводу резистора полоса располагаласть слева или расположить слева самую широкую полосу, которая при определения номинала всегда является первой.

Номинал сопротивления всегда определяется по первым трем полосам. Первые две полосы маркировки – это цифры, а третья – множитель. Четвертое кольцо показывает допустимую погрешность точности сопротивления от номинального значения резистора.

Резисторы с точностью до 20 % маркируют тремя кольцами, с точностью 10 % и 5 % – четырьмя, для всех остальных более точных применяют маркировку пятью или шестью кольцами.

Для определения номинала резистора при помощи нашего онлайн-калькулятора, необходимо выбрать цвета всех колец – программа автоматически определит и покажет номинал.

↔ 4 кольца

Ваш браузер не поддерживает canvas элементы.

Кольцо 1	Кольцо 1	Кольцо 2	Множитель	Допуск в %

Онлайн-калькулятор маркировки SMD резисторов

Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов

При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя – показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

• 473 = 47kΩ ± 5%
• 103 = 10kΩ ± 5%
• 312 = 3.1kΩ ± 5%
• 106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

• 0R5 = 0.5Ω
• 0R3 = 0.3Ω
• 0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

• 92Z = 0. 89Ω ± 1%
• 32D = 210kΩ ± 1%
• 24E = 1.74MΩ ± 1%

Где купить недорогие резисторы?

Заходите в наш интернет-магазин, там большой выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Вольтик.ру – это более 800 товаров для мейкеров, радиолюбителей и инженеров.

SMD-резисторы стали незаменимым компонентом в работе современных электронных устройств. За счет небольших размеров они легко помещаются на печатных платах и обеспечивают компактность всего блока. Но в случае сборки каких-либо схем с SMD-резисторами своими руками, многие радиолюбители сталкиваются со сложностью определения номинального сопротивления деталей. Для этого необходимо расшифровать маркировку элемента.

Всего выделяют четыре типа маркировки, в соответствии с которой определяются параметры резистора:

• Обозначение из трех цифр – первые две из них обозначают числовое значение, а третья указывает на количество нулей после первых двух. К примеру, если маркировка 442, то сопротивление SMD-резистора составит 44, к которым добавляется 2 нуля = 4400 Ом.
• Обозначение из четырех цифр – как и в предыдущем варианте, первые три из них – это числовое значение, а четвертая указывает на количество нулей, которые следует добавить к первым трем. К примеру, обозначение 2551, здесь к числу 255 необходимо добавить 1 ноль = 2550 Ом.
• Обозначение из цифр с разделительной буквой R – здесь латинская буква R обозначает место установки запятой, после которой идет дробное значение сопротивления. К примеру, 10R5, означает, что сопротивление такого резистивного элемента составляет 10,5 Ом.
• Буквенно-цифровая маркировка с приставкой EIA – параметры таких SMD-резисторов определяются по данным таблицы в соответствии с шифром.

Определение сопротивления резисторов

Для определения значения сопротивления необходимо по коду резистора определить его сопротивление. К примеру, для EIA – 75 по его коду в таблице 75 сопротивление составит 590 Ом. Если не хотите работать с таблицами, то можете воспользоваться нашим онлайн калькулятором ниже.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

• 450 = 45 х 10 0 равно 45 Ом
• 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
• 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
• 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

• 01А = 100 Ом ±1%
• 38С = 24300 Ом ±1%
• 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Похожие записи:

46 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Резистор 3 ком маркировка. SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор. Нестандартная цветная маркировка импортных резисторов

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении , удельном сопротивлении и проводимости .

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

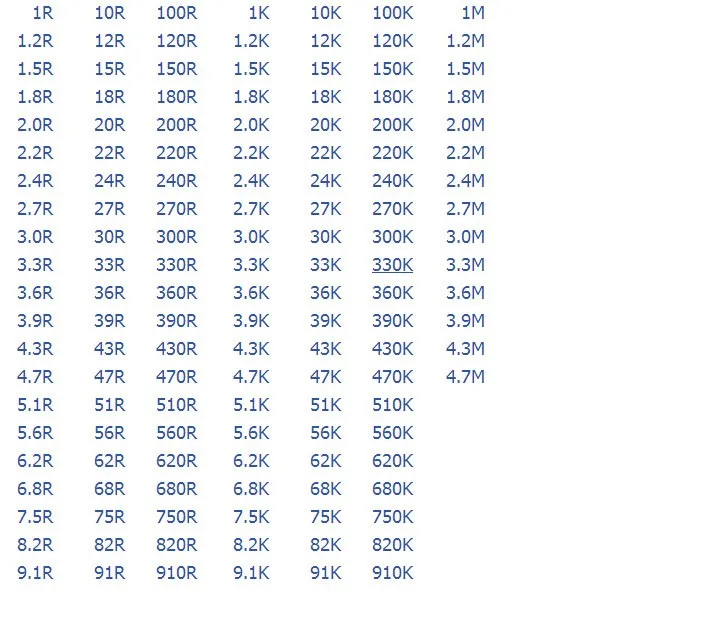

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывать, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016 ..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

Резистор — один из основных элементов электрической цепи, который обладает постоянным или переменным сопротивлением и служит для преобразования электрического тока в напряжение (и наоборот), поглощения электроэнергии и для выполнения ряда других операций.

Этот пассивный элемент является неотъемлемой частью любого прибора. Поэтому, считаете вы себя опытным электриком или только любителем радиоэлектроники, вам пригодится и полосками цветными, и буквенно-цифровые обозначения для сличения характеристик разных компонентов.

на схемах

На принципиальных схемах электрических устройств резистор обозначается в виде прямоугольника, сверху которого ставится буква латинского алфавита R. Вслед за символом идет порядковый номер, по которому элемент можно найти в спецификации. Завершает схемное обозначение набор чисел, которые указывают на номинальное сопротивление. Так, надпись R12 100 будет означать, что установлен 12 в 100 Ом.

Важной характеристикой элементов является их мощность. Проигнорировав этот параметр, вы рискуете вывести из строя всю схему, даже если определение маркировки резисторов было выполнено правильно. На схемах она обозначается:

• римскими цифрами в пределах от 1 до 5 Ватт;
• горизонтальной полосой при значении 0,5 Ватт;
• одной или двумя наклонными линиями при мощности 0,25 и 0,125 Ватт соответственно.

После порядкового номера некоторых резисторов может стоять знак «*». Он означает, что приведенные характеристики являются лишь приблизительными. Точные значения вам необходимо будет подобрать самостоятельно.

Буквенно-цифровое обозначение

Буквенно-цифровая маркировка характерна для элементов советского производства, а также некоторых изделий мирового уровня.

Маркировка импортных резисторов и отечественных продуктов может начинаться как с цифры, так и с символа. При этом единицы измерения обозначают следующим образом:

• символ «Е» или «R» говорит о том, что номинал выражен в омах;
• буква «М» сообщает нам о том, что сопротивление выражено в мегаомах;
• знаком «К» дополняются все численные значения, выраженные в килоомах.

Если символ стоит после чисел, то все значения выражены в целых единицах (33Е=33 Ом). Чтобы обозначить дробь букву ставят перед цифрами (К55=0,55 килоом=550 Ом). Если знак разделяет числа, то выражено в целых значениях с дробной частью (1М3 = 1,3 мегаома).

Обозначение номинала цветом

Длина некоторых «сопротивлений» составляет всего несколько миллиметров. Нанести и рассмотреть буквы и цифры на таком элементе невозможно. Для сличения таких компонентов применяется маркировка резисторов полосками цветными. Первые две полосы всегда отвечают за номинал. Другие по счету полоски имеют определенное значение:

• в 3- или 4-полосных маркировках третья черточка определяет множитель, а четвертая — точность;
• в 5-полосных обозначениях третий цвет указывает на номинал, четвертый — множитель, а пятый — точность;
• шестая полоса указывает на либо на надежность элемента, если она толще остальных.

Цвет полос указывает на присвоенные им числовые значения. Разобраться с этим поможет таблица маркировки резисторов, где каждому оттенку соответствует определенный множитель, либо цифра.

Например, мы имеем резистор с красной, зеленой, коричневой и синей полосками. Расшифровав значения, мы узнаем, что перед нами резистор сопротивлением 25*10 точностью 25%.

Последовательность полосок

Как определить, с какой стороны начинать расшифровку? Ведь маркировка резисторов полосками цветными может расшифровываться в обе стороны.

Чтобы не запутаться в этом, следует запомнить несколько простых правил:

1. Если имеется всего три полосы, то первая будет располагаться всегда ближе к краю, чем последняя.
2. В 4-полосных элементах направление чтения следует определять по серебряному или золотому цвету — они всегда будут располагаться ближе к концу.
3. В остальных случаях надо читать так, чтобы получилось значение из номинального ряда. Если не получается, стоит расшифровывать с другой стороны.

Отдельным случаем является расположение одной черной перемычки на корпусе. Она означает, что элемент не имеет сопротивления и используется как перемычка. Теперь вы знаете, как читается маркировка резисторов полосками цветными, и проблем с определением номинала элемента у вас не возникнет.

Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов . В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности калькулятора:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать в калькуляторе количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10 Y Ом (цифры располагаются каждая под своей полоской), а в поле результата уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (правее слов «Или так») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан калькулятором в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не существует, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ± 5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать допуск. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1 %.

Справа от калькулятора выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ± 5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0. 5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, соответственно) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС)

Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки » Реверс «. Калькулятор построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение, какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также калькулятор выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Общие сведения о цветовой маркировке резисторов.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет уникальная реверсная функция калькулятора. При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В большинстве случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс декодирования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0. 5%, так как он дороже, а никто из производителей не будет увеличивать стоимость без необходимости.

Назначение полос в цветовой маркировке резисторов.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора , если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов , описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Способ быстро запомнить цветовую маркировку резисторов.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. По такому же принципу, если выговорить в определенном ритме «СеЗо н»+ «Ч е-К а-К а, О —Ж э-З э, С э-эФ -эС —Б э», то эта комбинация букв легко запоминается. Остается сопоставить это с цветами по начальным буквам «се ребристый зо лотистый»+ «ч ерный-к оричневый-к расный, о ранжевый-ж елтый-з еленый, с иний-ф иолетовый-с ерый-б елый» и последовательным цифровым рядом «-2,-1″+ «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете декодировать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на этот сайт забрели по какой-то нелепой случайности. …

На сайте Hamradio Ссылка

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько:

1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Как определить сопротивление резистора по цвету?

В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

1. На резисторах, как правило, наносятся 4 или 5 цветных колец.
2. Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
3. В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Стандартная и нестандартная цветовые маркировки

Нестандартная маркировка

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица

Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знака	Номинальное сопротивление, Ом				Допуск, %	ТКС
	Первая цифра	Вторая цифра	Третья цифра	Множитель
Серебристый				10-2	±10
Золотистый				10-1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	102	±2	50
Оранжевый	3	3	3	103		15
Желтый	4	4	4	104		25
Зеленый	5	5	5	105	0,5
Голубой	6	6	6	106	±0,25	10
Фиолетовый	7	7	7	107	±0,1	5
Серый	8	8	8	108	±0,05
Белый	9	9	9	109		1

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор

Интерфейс программы “Резистор 2.2”

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2 , она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

1. Стандартной 4 или 5 цветной маркировке.
2. Фирменной маркировке Philips различных видов сопротивлений.
3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
4. Обычной кодовой маркировке.
5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

Простой калькулятор расчёта номинала резистора по цветам.
Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.
В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24 , либо 4 цифры E48

Сопротивление: 165ом ±1%, EIA-96

Таблица EIA-96

Код Число Код Число Код Число Число Число 01 100 25 178 49 316 73 562 02 102 26 182 50 324 74 576 03 105 27 187 51 332 75 590 04 107 28 191 52 340 76 604 05 110 29 196 53 348 77 619 06 113 30 200 54 357 78 634 07 115 31 205 55 365 79 649 08 118 32 210 56 374 80 665 09 121 33 215 57 383 81 681 10 124 34 221 58 392 82 698 11 127 35 226 59 402 83 715 12 130 36 232 60 412 84 732 13 133 37 237 61 422 85 750 14 137 38 243 62 432 86 768 15 140 39 249 63 442 87 787 16 143 40 255 64 453 88 806 17 147 41 261 65 464 89 825 18 150 42 267 66 475 90 845 19 154 43 274 67 487 91 866 20 158 44 280 68 499 92 887 21 162 45 287 69 511 93 909 22 165 46 294 70 523 94 931 23 169 47 301 71 536 95 953 24 174 48 309 72 549 96 976

Трёхсимвольная маркировка E24.

Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Сопротивление: 22.2kом ±2%, E48

Кому-то полезным может быть набор калькуляторов для расчёта сопротивления резисторов, соединённых параллельно.
Материал по ссылке:

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор

Главная › Новости

Опубликовано: 06.09.2018

Маркировка резисторов SMD

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ.  Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов  – SMD резистор.

Выпаиваем SMD резисторы / конденсаторы

SMD резисторы

SMD резисторы – это миниатюрные резисторы , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

SMD резисторы. Набор 0805 Всё ОК!

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо  две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

450 = 45 х 100 равно 45 Ом273 = 27 х 103 равно 27000 Ом (27 кОм)7992 = 799 х 102 равно 79900 Ом (79,9 кОм)1733 = 173 х 103 равно 173000 Ом (173 кОм)



Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные)  в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

01А = 100 Ом ±1%38С = 24300 Ом ±1%92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Калькулятор мощности резистора

Создано Mehjabin Abdurrazaque и Wojciech Sas, кандидатом наук

Отзыв от Rijk de Wet

Последнее обновление: 03 марта 2022 г.

Содержание:

• Как определить мощность резистора?
• Какова формула электрической мощности?
• Как найти мощность, рассеиваемую резистором?
• Как пользоваться калькулятором мощности резистора?
• Как использовать калькулятор мощности резистора для цепей с несколькими резисторами
• Подходит ли этот калькулятор мощности резистора для резисторов в цепях переменного тока?
• Часто задаваемые вопросы

Калькулятор мощности резистора Omni позволяет вычислить сколько электроэнергии поглощает и рассеивает резистор в виде тепла или света . В этой статье также объясняется:

• Как определить мощность резистора;
• Вывод формулы электрической мощности резистора; и
• Как найти мощность, рассеиваемую резистором.

Наш инструмент пригодится по-разному. Вы можете определить неизвестных переменных среди сопротивления, мощности, напряжения и тока по любым двум из этих переменных!

Кроме того, вы можете использовать этот калькулятор мощности резистора, чтобы найти мощность, рассеиваемую каждым резистором в параллельной цепи или серии цепи , состоящей из десяти резисторов! Эта часть нашего инструмента также функционирует как калькулятор параллельного/последовательного сопротивления, калькулятор делителя напряжения и калькулятор делителя тока. Так почему бы не попробовать?

Как определить мощность резистора?

Мы не можем определить мощность резистора по его цветовому коду, но его размер может помочь нам в этом. Размер резистора зависит от его мощности или номинальной мощности. Например, наименьший резистор из углеродного состава имеет номинальную мощность 1/8 Вт, а самый большой резистор имеет номинальную мощность 5 Вт. Толстопленочный чип-резистор размером 20 x 10 мм имеет номинальную мощность 1/20 Вт, тогда как номинальная мощность толстопленочного чип-резистора размером 250 x 120 мм составляет 1 Вт.0003

Какова формула электрической мощности?

Мы знаем, что электричество есть поток электронов . Разность потенциалов VVV — это количество работы, выполненной на единицу заряда для перемещения пробного заряда из точки A в B без изменения его кинетической энергии . Общая работа, совершаемая при протекании электронов через резистор, равна:

W=Q⋅VW = Q \cdot VW=Q⋅V

где:

• WWW — общая работа сделано;
• QQQ — суммарный заряд электронов, прошедших через резистор за заданный промежуток времени; и
• ВВВ — разность потенциалов (или падение потенциала ) на резисторе.

Мы знаем, что ток III представляет собой общий заряд, протекающий за период времени Δt\Delta tΔt:

I=Q / ΔtI = Q\ /\ \Delta tI=Q / Δt

Таким образом, мы можем переписать работу делается как:

W=(I⋅Δt)⋅VW = \left(I \cdot \Delta t\right) \cdot VW=(I⋅Δt)⋅V

Мощность — это скорость выполненной работы, поэтому электрическая мощность равна:

P=W/Δt=V⋅I\begin{split} P &= W/ \Delta t \\ &= V\cdot I \end{split}P​=W/Δt=V⋅I​

⚠️ Не путайте единиц заряда с электроном. Единица заряда равна 1 кулон . Заряд электрона имеет величину 1,60217662 × 10 ^-19 кулона .

Чтобы узнать больше о зарядах, посетите электростатические калькуляторы Omni по закону Кулона и электрическому полю! 92/р\ \end{split}P​=I2⋅R=V2/R​

Итак, мы знаем формулу для электрической мощности и изучили всю теорию расчета мощности, рассеиваемой резистором. Попробуем применить эти знания на практике!

Как пользоваться калькулятором мощности резистора?

Предположим, у нас есть следующая проблема:

❓ Три резистора 20 Ом , 30 Ом и 50 Ом соединены последовательно 1 батарея 0026 . Определить полную мощность , рассеиваемую резисторами.

Давайте посмотрим, как использовать калькулятор мощности резистора для решения этой задачи:

1. Выберите соответствующие единицы для каждой величины. Единицами сопротивления, тока, напряжения и мощности по умолчанию являются ом (Ом), ампер (А), вольт (В) и ватт (Вт) соответственно.
2. Определите переменные, указанные в вопросе — в приведенном выше вопросе заданными величинами являются сопротивление и напряжение.
3. Введите 100 Ом (эквивалентное сопротивление) в поле ввода сопротивления.
4. Введите 125 В в поле ввода напряжения.

Вот оно! Наш калькулятор мощности резистора отображает как ток, протекающий через резистор ( 1,25 А ), так и мощность, рассеиваемую резистором ( 156,25 Вт ).

Как использовать калькулятор мощности резистора для цепей с несколькими резисторами

Чтобы использовать Калькулятор мощности резистора для цепей с несколькими резисторами :

1. Выберите тип цепи из выпадающего списка Тип цепи .
2. Выберите известный параметр между током и напряжением источника питания из выпадающего списка для Мой источник питания имеет константу . Введите известное значение параметра в следующей строке.
3. Пуск ввод сопротивления резисторов от Резистор 1 (R₁) . Каждый раз, когда вы вводите значение сопротивления, появляется новая строка для добавления следующего сопротивления. Вы можете добавить до десяти резисторов.

Легко! Наш калькулятор мощности резистора отображает эквивалентное сопротивление , ток через каждый резистор, падение напряжения на каждом резисторе и мощность , рассеиваемую на каждом резисторе !

Подходит ли этот калькулятор мощности резистора для резисторов в цепях переменного тока?

Наш калькулятор использует уравнение для мощности в цепи постоянного тока , чтобы определить мощность, потребляемую резистором, как указано в виде P=V⋅IP = V\cdot IP=V⋅I. Средняя мощность цепи переменного тока является произведением среднеквадратичных (RMS) значений напряжения и тока от источника питания, а также коэффициента мощности:

P=VRMS⋅IRMS⋅PFP = V_{ RMS} \cdot I_{RMS} \cdot \text{PF}P=VRMS​⋅IRMS​⋅PF

Здесь VRMSV_{RMS}VRMS​ и IRMSI_{RMS}IRMS​ обозначают среднеквадратические значения напряжения и тока. PF\text{PF}PF — коэффициент мощности цепи.

Среднеквадратичные значения напряжения и тока эквивалентны постоянному напряжению и току соответственно. Для чисто резистивной цепи (цепь, которая содержит только резисторы и не содержит конденсаторов или катушек индуктивности, или цепь, в которой только резисторы рассеивают всю мощность цепи) коэффициент мощности будет равен 1.

Следовательно, мощность , рассеиваемая резистор в цепи переменного тока без конденсаторов и катушек индуктивности равен P=VRMS⋅IRMSP = V_{RMS} \cdot I_{RMS}P=VRMS​⋅IRMS​. Это означает, что вы можете использовать наш инструмент для расчета мощности, рассеиваемой резистором в цепи переменного тока, но только если он чисто резистивный.

Часто задаваемые вопросы

Как резистор влияет на электрическую цепь?

Резисторы замедляют поток электронов в его цепи, а уменьшают общий ток в его цепи. Высокое сродство атомов резистора к электрону заставляет электроны в резисторе замедляться. Эти электроны оказывают отталкивающую силу на электроны, удаляющиеся от отрицательного полюса батареи, замедляя их. Электроны между резистором и положительной клеммой не испытывают сильного отталкивания от электронов вблизи отрицательной клеммы и в резисторе и, следовательно, не ускоряются.

Может ли резистор подавать питание?

№ . Процесс подачи электроэнергии включает преобразование других форм энергии в электрическую энергию. Резисторы преобразуют электрическую энергию в тепловую. Итак, резистор не может подавать питание в цепь, а вместо этого поглощает и рассеивает мощность .

Как найти мощность, рассеиваемую резистором 10 Ом, подключенным параллельно резистору 5 Ом мощностью 40 Вт?

При параллельном соединении резисторов напряжение на каждом резисторе одинаковое .

1. Найдите напряжение (В) на резисторе R ₁ номинальной мощности P ₁ по формуле:
   • В = √(P ₁ × R ₁ ).
2. Рассчитайте мощность, рассеиваемую вторым резистором (R ₂ ), P ₂ = V ² /R ₂ .
3. Общее напряжение равно 14,14 В, поэтому результирующая мощность равна 20 Вт .

Как определить, какой резистор рассеивает наибольшую мощность в цепи?

Компонент с наибольшим сопротивлением рассеивает наибольшую мощность в последовательной цепи . В последовательной цепи через все резисторы протекает одинаковый ток, а мощность равна произведению квадрата тока на сопротивление: I ² R .
В параллельной цепи компонент с наименьшим сопротивлением рассеивает наибольшую мощность в параллельной цепи , так как напряжение на резисторах остается неизменным, а мощность является произведением напряжения и тока ( В×И ).

Для чего используются силовые резисторы?

Мощные резисторы используются для рассеивания больших объемов энергии в виде тепла , так как их сопротивление существенно не меняется при повышении температуры.

Хотите узнать больше о резисторах? Проверьте наш калькулятор сопротивления проводов!

Мехджабин Абдурразак и Войцех Сас, кандидат наук

Цепь с одним резистором

Сопротивление (R)

Ток (I)

Напряжение (V)

Мощность (P)

Цепь с несколькими резисторами

Тип схемы

Мой источник питания имеет постоянную

… из

Резистор 2

Резистор 2

2 (R₂)

Вы можете добавить до десяти резисторов — их поля будут появляться по мере необходимости .

Введите хотя бы один резистор, чтобы получить результат.

Посмотреть 83 похожих калькулятора электромагнетизма 🧲

Ускорение частицы в электрическом полеМощность переменного токаРазмер прерывателя… Еще 80

SMD резисторы.

Маркировка SMD резисторов, размеры, онлайн калькулятор

В общем, к термину SMD (от англ. Surface Mounted Device) можно отнести любой малогабаритный электронный компонент, предназначенный для монтажа на поверхность платы по технологии SMT (поверхностный технология монтажа).

Технология SMT (от англ. Surface mount technology) была разработана с целью удешевления производства, повышения эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т.д. Сегодня мы рассмотрим один из них — SMD резистор.

Резисторы SMD

Резисторы SMD — Это миниатюрные, предназначенные для поверхностного монтажа. Резисторы SMD значительно меньше, чем их традиционные аналоги. Они часто имеют квадратную, прямоугольную или овальную форму с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия в печатной плате, резисторы SMD имеют небольшие контакты, припаянные к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, а значит, позволяет более эффективно использовать всю ее поверхность.

Размеры резисторов для поверхностного монтажа

По сути, термин «размер корпуса» включает в себя размер, форму и конфигурацию контактов (тип корпуса) электронного компонента. Например, конфигурация обычной микросхемы, имеющей плоский корпус с двусторонней цоколевкой (перпендикулярной плоскости основания), называется DIP.

Размеры резисторов SMD стандартизированы, и большинство производителей используют стандарт JEDEC. Размер резисторов SMD обозначается числовым кодом, например, 0603. Код содержит информацию о длине и ширине резистора. Таким образом, в нашем примере с кодом 0603 (в дюймах) корпус имеет длину 0,060 дюйма и ширину 0,030 дюйма.

Однотипный резистор в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина 1,6 мм, ширина 0,8 мм. Для перевода размеров в миллиметры достаточно размер в дюймах умножить на 2,54.

Размеры резисторов для поверхностного монтажа и их мощность

Размер резистора для поверхностного монтажа зависит в основном от требуемой рассеиваемой мощности. В следующей таблице перечислены размеры и характеристики наиболее часто используемых резисторов для поверхностного монтажа.

Маркировка SMD-резисторов

Из-за малых размеров SMD-резисторов нанести на них традиционную цветовую маркировку резисторов практически невозможно.

В связи с этим был разработан специальный метод маркировки. Наиболее распространенная маркировка содержит три-четыре цифры или две цифры и букву, которая имеет название EIA-96.

Маркировка 3 и 4 цифрами

В этой системе первые две или три цифры обозначают числовое значение сопротивления резистора, а последняя цифра указывает множитель. Эта последняя цифра указывает степень, в которую нужно возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивления внутри этой системы:

• 450 = 45 х 10 0 равно 45 Ом
• 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
• 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
• 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква «R» используется для обозначения положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Резисторы SMD повышенной точности (прецизионности) в сочетании с малыми размерами создали потребность в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Этот стандарт предназначен для резисторов с допуском сопротивления 1%.

Эта система маркировки состоит из трех элементов: две цифры обозначают код, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначный номер сопротивления (см. таблицу)

Например, код 04 означает 107 Ом, а 60 означает 412 Ом. Множитель дает конечное значение резистора, например:

• 01A = 100 Ом ±1%
• 38C = 24300 Ом ±1%
• 92Z = 0,887 Ом ±1%

Онлайн-калькулятор резисторов SMD

Этот калькулятор поможет вам найти значение сопротивления резисторов SMD. Просто введите код, написанный на резисторе, и его сопротивление отобразится внизу.

С помощью калькулятора можно определить сопротивление резисторов SMD, маркированных 3 или 4 цифрами, а также по стандарту EIA-96 (2 цифры + буква).

Несмотря на то, что мы сделали все возможное, чтобы проверить работу этого калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои собственные пользовательские коды.

Поэтому, чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление мультиметром.

В наш бурный век электроники основными преимуществами электронного изделия являются малые габариты, надежность, простота монтажа и демонтажа (разборки оборудования), низкое энергопотребление и удобство использования ( от англ. — Простота использования). Все эти преимущества ну никак не возможны без технологии поверхностного монтажа — технологии SMT ( S face M count T technology ), ну и конечно без SMD компонентов.

Что такое SMD компоненты

SMD компоненты используются абсолютно во всей современной электронике. SMD ( S face M ounted D evice ), что переводится с английского как «устройство поверхностного монтажа». В нашем случае поверхность представляет собой печатную плату, без сквозных отверстий под радиоэлементы:

При этом SMD компоненты в отверстия платы не вставляются. Они припаяны к контактным дорожкам, расположенным непосредственно на поверхности печатной платы. На фото ниже контактные площадки цвета олова на плате мобильного телефона, в которой раньше были SMD-компоненты.

Преимущества компонентов SMD

Самым большим преимуществом компонентов SMD является их небольшой размер. На фото ниже простые резисторы и:

Благодаря малым габаритам SMD компонентов у разработчиков есть возможность размещать большее количество компонентов на единицу площади, чем простые выходные радиоэлементы. Следовательно, увеличивается плотность монтажа и, как следствие, уменьшаются габариты электронных устройств. Так как вес SMD-компонента в несколько раз легче веса такого же простого выходного радиоэлемента, то и масса радиоаппаратуры будет во много раз легче.

Компоненты SMD гораздо проще выпаивать. Для этого нам понадобится фен. Как паять и паять SMD компоненты вы можете прочитать в статье как паять SMD. Паять их намного сложнее. На заводах их размещают на печатной плате специальные роботы. Вручную на производстве их никто не сваривает, кроме радиолюбителей и ремонтников радиоаппаратуры.

Многослойные платы

Так как в оборудовании с SMD компонентами очень плотный монтаж, дорожек в плате должно быть больше. Не все дорожки подходят к одной и той же поверхности, поэтому печатные платы составляют многослойный. Если оборудование сложное и имеет много SMD компонентов, то слоев на плате будет больше. Это как слоеный пирог. Печатные дорожки, соединяющие SMD-компоненты, расположены прямо внутри платы и никак не видны. Примером многослойных плат являются платы мобильных телефонов, компьютеров или ноутбуков (материнская плата, видеокарта, оперативная память и т. д.).

На фото ниже синяя плата это Iphone 3g, зеленая плата это материнская плата компьютера.

Все радиоремонтники знают, что если перегреть многослойную плату, то она вздуется пузырем. В этом случае межслойные соединения рвутся и плата приходит в негодность. Поэтому главный козырь при замене SMD компонентов — правильная температура.

На некоторых платах используются обе стороны печатной платы, при этом плотность монтажа, как вы понимаете, удваивается. Это еще один плюс технологии SMT. Ах да, стоит еще учесть тот факт, что материала для производства SMD компонентов уходит в разы меньше, а их стоимость при серийном производстве в миллионах штук обходится, буквально, в копейки.

Основные типы SMD-компонентов

Рассмотрим основные SMD-элементы, используемые в наших современных устройствах. Резисторы, конденсаторы, маломощные катушки индуктивности и прочие компоненты выглядят как обычные маленькие прямоугольники, а точнее параллелепипеды))

На платах без схемы невозможно узнать то ли это резистор, то ли конденсатор, или даже катушка. Китайцы маркируют как хотят. На крупные SMD-элементы еще наносят код или цифры для определения их принадлежности и номинала. На фото ниже эти элементы отмечены красным прямоугольником. Без схемы невозможно сказать, к какому типу радиоэлементов они относятся, а также их номинал.

Размеры SMD-компонентов могут быть разными. Вот описание размеров резисторов и конденсаторов. Вот, например, прямоугольный желтый SMD-конденсатор. Их также называют тантал или просто танталум:

, и это то, что выглядит SMD:

Существуют также эти типы транзисторов SMD:

, которые имеют большой баз в SMD версии они выглядят так:

Ну и конечно, как же без микросхем в наш век микроэлектроники! Типов корпусов микросхем SMD очень много, но я делю их в основном на две группы:

1 ) Микросхемы, у которых выводы параллельны печатной плате и расположены с двух сторон или по периметру.

2) Микросхемы, у которых выводы расположены под самой микросхемой. Это особый класс микросхем, называемый BGA (от англ. ball grid array, — массив шариков). Выводы таких микросхем представляют собой простые шарики припоя одинакового размера.

На фото ниже микросхема BGA и ее обратная сторона, состоящая из шариковых выводов.

BGA микросхемы удобны для производителей тем, что сильно экономят место на печатной плате, ведь таких шариков под любой BGA микросхемой может быть тысячи. Это сильно упрощает жизнь производителям, но не облегчает жизнь ремонтникам.

Резюме

Что вы используете в своих проектах? Если руки не трясутся, а сделать небольшой радиожучок хочется, то выбор очевиден. Но все же в радиолюбительских конструкциях габариты особой роли не играют, а паять массивные радиоэлементы гораздо проще и удобнее. Некоторые радиолюбители используют оба. С каждым днем ​​разрабатываются все новые и новые микросхемы и компоненты SMD. Меньше, тоньше, надежнее. Будущее, однозначно, за микроэлектроникой.

Мы уже ознакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т. д., а также изучили, как они монтируются на печатной плате. Еще раз напомним основные этапы этого процесса: выводы всех компонентов пропускаются в имеющиеся в печатной плате отверстия. После этого выводы отрезаются, а затем производится пайка с обратной стороны платы (см. рис. 1).
Этот уже известный нам процесс называется DIP-редактированием. Эта установка очень удобна для начинающих радиолюбителей: детали крупные, паять их можно даже большим «советским» паяльником без помощи лупы или микроскопа. Именно поэтому все Мастер-наборы для самостоятельной пайки предполагают DIP-монтаж.

Рис. 1. Монтаж DIP

Но монтаж DIP имеет очень существенные недостатки:

Крупные радиодетали не подходят для создания современных миниатюрных электронных устройств;
— выходные радиодетали дороже в производстве;
— плата для DIP-монтажа также дороже из-за необходимости сверления большого количества отверстий;
— DIP-монтаж сложно автоматизировать: в большинстве случаев, даже на крупных электронных заводах, монтаж и пайку DIP-деталей необходимо производить вручную. Это очень дорого и требует много времени.

Поэтому в производстве современной электроники DIP-монтаж практически не используется, а на смену ему пришел так называемый SMD-процесс, являющийся стандартом сегодняшнего дня. Поэтому любой радиолюбитель должен иметь о ней хотя бы общее представление.

SMD-монтаж

SMD-компоненты (чип-компоненты) — компоненты электронной схемы, наносимые на печатную плату с использованием технологии поверхностного монтажа — SMT-технология (англ. surface mount технологии). То есть все электронные элементы, которые таким образом «закрепляются» на плате, называются смд компоненты (англ.) поверхность навесное устройство). Процесс монтажа и пайки чип-компонентов правильно называется процессом SMT. Не совсем корректно говорить «СМД-сборка», но в России прижился такой вариант названия техпроцесса, поэтому скажем так же.

На рис. 2. показан разрез монтажной платы SMD. Та же плата, выполненная на DIP-элементах, будет иметь в несколько раз большие габариты.

Рис.2. Монтаж SMD

Монтаж SMD имеет неоспоримые преимущества:

Радиодетали дешевы в производстве и могут быть сколь угодно миниатюрными;
— печатные платы также дешевле из-за отсутствия многократного сверления;
— монтаж легко автоматизировать: монтаж и пайка компонентов осуществляется специальными роботами. Также отсутствует такая технологическая операция, как обрезка выводов.

Резисторы поверхностного монтажа

Знакомство с микросхемами логичнее всего начать с резисторов, как с самых простых и массовых радиодеталей.
Резистор SMD по своим физическим свойствам аналогичен уже изученному нами «обычному», выходному варианту. Все его физические параметры (сопротивление, точность, мощность) точно такие же, только корпус другой. Это же правило распространяется и на все остальные SMD-компоненты.

Рис. 3. ЧИП резисторы

Типоразмеры SMD резисторов

Мы уже знаем, что выходные резисторы имеют определенную сетку типоразмеров в зависимости от их мощности: 0,125Вт, 0,25Вт, 0,5Вт, 1Вт и т. д.
Чип резисторы также имеют сетку типоразмера, только в этом случае размер указывается четырехзначным кодом: 0402, 0603, 0805, 1206 и т. д.
Основные типоразмеры резисторов и их технические характеристики приведены на рис.4.

Рис. 4 Основные размеры и параметры микросхем резисторов

Маркировка резисторов SMD

Резисторы маркируются кодом на корпусе.
Если в коде три или четыре цифры, то последняя цифра означает количество нулей, на рис. 5. Резистор с кодом «223» имеет следующее сопротивление: 22 (и три нуля справа) Ом = 22000 Ом = 22 кОм. Резистор с кодом «8202» имеет сопротивление: 820 (и два нуля справа) Ом = 82000 Ом = 82 кОм.
В некоторых случаях маркировка буквенно-цифровая. Например, резистор с кодом 4R7 имеет сопротивление 4,7 Ом, а резистор с кодом 0R22 имеет сопротивление 0,22 Ом (здесь буква R — символ-разделитель).
Существуют также резисторы нулевого сопротивления, или резисторы-перемычки. Часто их используют в качестве предохранителей.
Конечно, можно не запоминать систему кодового обозначения, а просто измерить сопротивление резистора мультиметром.

Рис. 5 Маркировка чип-резисторов

Керамические SMD-конденсаторы

Внешне SMD-конденсаторы очень похожи на резисторы (см. рис. 6.). Есть только одна проблема: у них нет кода емкости, поэтому единственный способ ее определить — измерить мультиметром, в котором есть режим измерения емкости. 9Конденсаторы 0324 SMD также доступны стандартных размеров, обычно аналогичных размерам резисторов (см. выше).

Рис. 6. Конденсаторы SMD керамические

Электролитические конденсаторы SMS

Рис.7. Электролитические конденсаторы СМС

Эти конденсаторы аналогичны своим выходным аналогам, и маркировка на них обычно четкая: емкость и рабочее напряжение. Полоска на «шляпе» конденсатора отмечает его минусовую клемму.

Транзисторы SMD

Рис.8. Транзистор SMD

Транзисторы маленькие, поэтому написать на них их полное наименование невозможно. Они ограничены кодовой маркировкой, и не существует международного стандарта для обозначений. Например, код 1Е может указывать на тип транзистора BC847A, а может и на какой-то другой. Но это обстоятельство абсолютно не смущает ни производителей, ни рядовых потребителей электроники. Сложности могут возникнуть только во время ремонта. Определить тип транзистора, установленного на печатной плате, без документации производителя на эту плату иногда бывает очень сложно.

Диоды SMD и светодиоды SMD

Фотографии некоторых диодов представлены на рисунке ниже:

Рис.9. Диоды SMD и светодиоды SMD

На корпусе диода полярность должна быть указана в виде полоски ближе к одному из краев. Обычно выход катода маркируется полосой.

Светодиод SMD также имеет полярность, которая обозначается либо точкой возле одного из выводов, либо каким-либо другим способом (подробности см. в документации производителя компонента).

Определить тип SMD-диода или светодиода, как и в случае с транзистором, сложно: на корпусе диода выбит малоинформативный код, а чаще всего на корпусе светодиода вообще нет маркировки, кроме знак полярности. Разработчики и производители современной электроники мало заботятся о ее ремонтопригодности. Подразумевается, что ремонтом печатной платы будет заниматься сервисный инженер, имеющий полную документацию на конкретное изделие. Такая документация четко описывает, где на печатной плате установлен тот или иной компонент.

Монтаж и пайка компонентов SMD

Сборка SMD оптимизирована в первую очередь для автоматической сборки специальными промышленными роботами. Но радиолюбительские конструкции можно делать и на микросхемных компонентах: при достаточной аккуратности и внимательности можно спаять детали размером с рисовое зернышко самым обычным паяльником, нужно только знать некоторые тонкости.

Но это тема для отдельного большого урока, поэтому подробнее про автоматическое и ручное редактирование SMD поговорим отдельно.

SMD Resistor Code Calculator by Vassilis Voutsas — более подробная информация, чем в App Store и Google Play от AppGrooves — Productivity

Информация для разработчиков

Посмотреть всю информацию

Популярные категории купонов

Популярные купоны

Популярные статьи

Рекомендуемый контент приложения

Лучшие приложения для повышения производительности в продаже

Популярные пакеты личностного роста

• Лучшие приложения для оживления отношений

• Лучшие приложения для создания нового веб-сайта

• Лучшие приложения для умных покупателей, чтобы покупать онлайн и экономить деньги

• Лучшие приложения для проявления любви, не говоря ни слова

• Обязательные приложения для раннего завершения плохого свидания

• Лучшие приложения для знакомств в поисках долгосрочных обязательств

• Обязательные приложения для людей, которые хотят влюбиться

• Обязательные приложения для рекламы в социальных сетях

• Лучшие приложения для бисексуальных знакомств

• Обязательные приложения для продвижения вашего малого бизнеса

Посмотреть все

Новые пакеты личностного роста

• Лучшие приложения для знакомства с бразильской музыкой

• Лучшие приложения для того, чтобы стать бариатрическим хирургом

• Лучшие приложения для музыкантов, помогающие выступать на сцене

• Лучшие приложения для покупки и использования эфирных масел

• Лучшие приложения для работы в хосписе

• Лучшие приложения для получения максимальной отдачи от вашего дня

• Лучшие приложения для управления профсоюзом

• Лучшие приложения для управления сеансами мозгового штурма

• Лучшие приложения для выполнения обязательств перед друзьями

• Лучшие приложения для борьбы с прокрастинацией

Посмотреть все

Наборы приложений по жизненным целям

Фильтровать приложения и игры

Лучшие приложения для повышения производительности

• 1

  Adobe Acrobat Reader: редактирование PDF

  4. 6

• 2

  Smart Booster-очиститель мусора

  3,7

• 3

  Документы Google

  4.4

• 4

  Microsoft Office: Редактировать и делиться

  4,5

• 5

  QR-сканер — сканер штрих-кода

  4.3

• 6

  Скорость VPN-прокси — Super VPN

  4,8

• 7

  Xfinity

  4.3

• 8

  Microsoft Outlook

  4.6

• 9

  HP Smart

  4.7

• 10

  Таблицы Google

  4.4

Посмотреть все

О калькуляторе кода резистора SMD

О калькуляторе кода резистора SMD

узнать больше о Калькулятор кода резистора SMD

О калькуляторе кода резистора SMD

Магазин приложений

Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD. Для начала введите 3-х или 4-значный код и нажмите кнопку «Рассчитать».

Как рассчитать номинал резистора SMD.
————————————————— —-
— Стандартная 3- или 4-значная маркировка, которая может включать «R» для обозначения десятичной точки или «M» для обозначения десятичной точки для миллиом (Токовые датчики SMD)
Примеры: 330 3R3 4703

-EIA-96 1 % маркировка цифрами от 01 до 96, за которыми следует буква
Примеры: 22A 68C 02F

-2, 5 и 10 % маркировка буквами, за которым следуют числа в диапазоне от 01 до 60
Примеры: A22 C58 F59

Рейтинги и обзоры

5,0

5+ оценок

5

80+%

4

20+%

Обзоры фильтров

Отредактируйте свой отзыв Написать рецензию

Отредактируйте свой отзыв Написать рецензию

Что такое Groovy

Хорошо иметь одно и то же приложение для танталовых колпачков и цветных резисторов. Таким образом, мы можем иметь все в одном.

более меньше

Что некачественно

Нет плохих отзывов для показа. Все заводное!

более меньше

AppGrooves — это больше, чем обзоры приложений

Сэкономьте по-крупному с подтвержденными купонами на аналогичные приложения с бесплатной учетной записью AppGrooves.

• Зарегистрироваться
• Войти

Электронная почта

Требуется адрес электронной почты

Пароль

Требуется пароль

Показывать Скрывать

забыл пароль?

или продолжить с

Мы никогда не будем передавать или продавать ваши данные третьим лицам. Вы можете отказаться в любое время.

Условия Сервис | Конфиденциальность Полис

Вы владелец этого приложения? Чтобы заявить о своем приложении, нажмите здесь!

Готовы заявить о своем приложении?

Осталось всего шесть вопросов, прежде чем мы сможем помочь вам начать работу!

Написать рецензию

Ты

500

Платформа

iOS Андроид

Загрузка следующей статьи Следующая статья Связанные приложения Связанные приложения Как показано в Как показано в

Поделиться Калькулятор кода резистора SMD

Лучший калькулятор кода резистора Smd Образовательные приложения

• Главная
• сообщений
Калькулятор кода резистора SMD
• Образовательные приложения

Найдите 10 лучших приложений и игр для расчета кода резистора smd для вашего устройства Android. Приложения для игр с калькулятором кода резистора smd ищутся в PlayStore и тщательно анализируются, чтобы предоставить вам список, который следует рассмотреть для установки калькулятора кода резистора smd.

1. Калькулятор цветового кода резистора и кода SMD от Galaxy Developers
Цветовой код резистора
2. от android-design.nl
Калькулятор кода резистора SMD
3. от CRUX
4. Электронный ящик для инструментов от Christian-Dinse
5. Калькулятор резисторов от EONSOFT
Приложение резистора
6. от apptronplus
7. Калькулятор электроники с цветовым кодом резистора от Mattsult
Калькулятор цветового кода резистора
8. от Electronics-Lab
Калькулятор цветового кода резистора
9. от Twob
10. Калькулятор электроники бесплатно от SmartDevX
11. Maker.IO от MakerDevLab
Калькулятор цветового кода резистора
12. от BrainyEggs
13. Цветовой код резистора (без рекламы) от android-design.nl
Калькулятор цветового кода резистора
14. [новинка] от MboisDev
15. Калькулятор номинала резистора — цвет и код SMD Анаса Абубакара

Код цвета резистора и калькулятор кода

СМД

Цветовой код резистора и калькулятор кода SMD Калькулятор цветового кода резистора и кода SMD создан разработчиками Galaxy и последний раз обновлялся 5 октября 2018 года. Текущая версия — 2.4. Цветовой код резистора и калькулятор SMD-кода Размер составляет около 3,1 млн и имеет более 100 000 загрузок в App Store. Поддерживаются ОС версии 4.1 и выше. 1070 голосов и 4,7 рейтинга цветового кода резистора и калькулятор кода SMD показывают его популярность в Play Store. Приложение app.requires

Цветовой код резистора и калькулятор кода SMD Функции: — Простой пользовательский интерфейс — Легкий вес Цветовой код резистора — Рассчитать значение резистора с цветовым кодом — Поддержка четырех, пяти и шести диапазонов резисторов — Найдите цвет резистора со значением сопротивления в омах — Таблица цветовых кодов и информация о том, как рассчитать Калькулятор SMD-кода — Поддерживает как 3, так и 4 цифры — Код резистора SMD E-96 — И…

Цветовой код резистора

Цветовой код резистора Цветовой код резистора создан android-design.nl и последний раз обновлялся 16 ноября 2018 г. Текущая версия — 4.000. Размер цветового кода резистора составляет около 1,7 миллиона, и его скачали более 100 000 раз в App Store. Поддерживаются ОС версии 4.0 и выше. 687 голосов и 4,4 рейтинга цветового кода резистора показывают его популярность в Play Store. Приложение app.requires

Это лучший и, безусловно, самый быстрый и простой калькулятор цветового кода резистора. Рассчитайте значение резистора, выбрав цвета полос. Или наоборот: Введите значение резистора и найдите цветовой код. Если значение не является стандартным значением серии E, отображаются два ближайших значения. * Поддержка 3, 4, 5 и 6-диапазонных резисторов * Если резистор имеет стандартное значение для серии E, то и для серии E (E3…

Калькулятор кода резистора для поверхностного монтажа

Калькулятор кода резистора SMD Калькулятор кода резистора SMD создан CRUX и последний раз обновлялся 16 января 2017 г. Текущая версия — 1.0. Размер калькулятора кода резистора SMD составляет около 2,4 миллиона, и его загрузили более 10 000 раз в App Store. Поддерживаются ОС версии 4.0 и выше. Калькулятор кода резистора SMD с 57 голосами и 4,6 рейтингом показывает его популярность в Play Store. Приложение app.requires

Это приложение предоставляет очень простой и эффективный способ расчета кода резистора SMD. Основные характеристики:- * Простой интерфейс * Легкий вес * Код резистора E-96 SMD включен * Подчеркнутый код резистора SMD включен * Поддерживает как 3, так и 4 цифры

Электронный набор инструментов

Электронный набор инструментов Electronic Toolbox создан Christian-Dinse и последний раз обновлялся 15 июля 2014 г. Текущая версия — 1.0. Размер Electronic Toolbox составляет около 1,3 млн, а количество загрузок в App Store превышает 10 000. Поддерживаются ОС версии 2.2 и выше. 65 голосов и рейтинг 4,1 для Electronic Toolbox показывают его популярность в Play Store. Приложение app.requires

Это приложение предоставляет некоторые полезные электронные инструменты, такие как IC 555, делитель напряжения и калькулятор резисторов. Инструменты: Расчет срока службы батареи Дешифратор кода конденсатора Калькулятор светодиодного резистора Схемный калькулятор и схема IC 555 Расчет закона Ома Расчет цветового кода резистора Параллельный и последовательный расчет резисторов Функции: Без рекламы Современные и простые принципиальные схемы Инструкция и описание. ..

Калькулятор резисторов

Калькулятор резисторов Калькулятор резисторов создан EONSOFT и последний раз обновлялся 16 февраля 2019 г.. Текущая версия 1.0.3. Калькулятор резисторов. Размер составляет около 2,8 млн. Загрузок в App Store более 10 000. Поддерживаются ОС версии 4.0 и выше. Калькулятор резисторов с 22 голосами и 4,4 рейтинга показывает его популярность в Play Store. Приложение app.requires

Калькулятор цветового кода сопротивления Калькулятор цветового кода резистора помогает определить значение сопротивления, обозначенное цветной полосой. Вы можете использовать его для 3-, 4-, 5- и 6-полосных резисторов. Вы можете щелкнуть полосу в таблице цветов, чтобы выбрать цвет для этой полосы. Резистор визуально показывает выбранный вами цвет полосы и отображает соответствующее значение сопротивления. Это поможет вам настроить электро…

Приложение резистора

Приложение резистора Приложение Resistor создано apptronplus и последний раз обновлялось 2 апреля 2017 года. Текущая версия — 1.0. Размер приложения Resistor составляет около 3,5 млн, и его скачали более 5000 раз в App Store. Поддерживаются ОС версии 4.0 и выше. Приложение Resistor получило 40 голосов и рейтинг 4,8, что свидетельствует о его популярности в Play Store. Приложение app.requires

Проверьте код цвета в этом приложении. Приложение пригодится каждому производителю, инженеру, студенту или для Arduino и Raspberry при работе с электроникой. Предназначен для 4-х и 5-ти цветной полосы. Цветовой код стандартного отраслевого резистора используется для определения значения сопротивления резисторов, используемых во всех типах электроники. Ключевые слова: калькулятор, сопротивление, ом, омы, цвет…

Цветовой код резистора Электронный калькулятор

Калькулятор электроники с цветовым кодом резистора Калькулятор электроники с цветовым кодом резистора создан Mattsult и последний раз обновлялся 2 сентября 2017 г. Текущая версия — 5.0. Размер калькулятора электроники с цветовым кодом резистора составляет около 2,0 млн, а количество загрузок в App Store превышает 1000. Поддерживаются ОС версии 3.0 и выше. Калькулятор электроники с цветовым кодом резистора, набравший 4 голоса и 4,2 рейтинга, показывает его популярность в Play Store. Приложение app.requires

Это приложение позволяет легко найти номинал резистора Это приложение создано для использования инженерами-электриками и электронщиками. Студенты также могут использовать этот калькулятор цветового кода резистора. Он имеет многополосную функциональность для расчета допуска, температурного коэффициента и т. д. В электронике это также очень полезно, когда речь идет о разработке компонентов для схем и схемотехники. Такой…

Калькулятор цветового кода резистора

Калькулятор цветового кода резистора Калькулятор цветового кода резистора создан Electronics-Lab и последний раз обновлялся 24 июня 2018 г. Текущая версия — 1.2. Размер калькулятора цветового кода резистора составляет около 5,5 млн, а количество загрузок в App Store превышает 1000. Поддерживаются ОС версии 4. 0 и выше. Калькулятор цветового кода резистора набрал 16 голосов и получил 4,2 рейтинга, что свидетельствует о его популярности в Play Store. Приложение app.requires

У вас возникли проблемы с чтением цветовых кодов резисторов? Если ваш ответ да, то это приложение создано специально для вас! Наш калькулятор цветового кода резистора — это удобное приложение для считывания углеродного состава резисторов, независимо от того, являются ли они 4-полосными, 5-полосными или 6-полосными. Чтобы использовать это приложение, просто нажмите на определенный цвет и номер и посмотрите, как меняются фактические полосы на иллюстрации резистора. Там…

Калькулятор цветового кода резистора

Калькулятор цветового кода резистора Калькулятор цветового кода резистора создан Twob и последний раз обновлялся 14 августа 2016 г. Текущая версия — 1.0. Размер калькулятора цветового кода резистора составляет около 2,6 млн и имеет более 500 загрузок в App Store. Поддерживаются ОС версии 4. 0 и выше. Калькулятор цветового кода резистора с 7 голосами и 4,4 рейтинга показывает его популярность в Play Store. Приложение app.requires

Простой и удобный калькулятор цветового кода резистора позволяет рассчитать номинал резистора на основе цветовых полос и допусков. Приложение включает в себя: • 3 полосы. • 4 полосы. • 5 диапазон. • 6 полос. Ключевые слова: цветовой код резистора, калькулятор цветового кода резистора, калькулятор резистора, бесплатный калькулятор резистора, резистор.

Электронный калькулятор Бесплатно

Калькулятор электроники бесплатно Бесплатный калькулятор электроники создан SmartDevX и последний раз обновлялся 1 августа 2018 года. Текущая версия — 2.0. Калькулятор электроники Free Размер составляет около 3,4 млн и имеет более 100 загрузок в App Store. Поддерживаются ОС версии 4.4 и выше. 0 голосов и 0,0 оценок для Electronics Calculator Free показывают его популярность в Play Store. Приложение app.requires

Калькулятор электроники — это самое простое приложение для расчета цвета / кода деталей электроники. например: резистор/конденсатор и так далее. Цветовой код резистора: Калькулятор цветового кода резистора расшифровывает и определяет значение и допуск 4-х полосных резисторов с проволочной обмоткой. Цвета коричневый, красный, зеленый, синий и фиолетовый используются в качестве кодов допуска только для 5-диапазонных резисторов. И многое другое в следующей версии: — Резис…

Maker.IO

Maker.IO Maker.IO создан MakerDevLab и последний раз обновлялся 25 марта 2016 года. Текущая версия — 1.0. Размер Maker.IO составляет около 3,0 млн и более 100 загрузок в App Store. Поддерживаются ОС версии 4.0.3 и выше. 6 голосов и 4,2 рейтинга Maker.IO показывают его популярность в Play Store. Приложение app.requires

Это приложение включает в себя: + Калькулятор серий/параллелей элементов + Калькулятор частоты + Калькулятор светодиодного резистора + Калькулятор цвета резистора + Калькулятор номинала резистора + Калькулятор закона Ома + Калькулятор срока службы батареи + 555 Калькулятор таймера + Калькулятор делителя напряжения Это бесплатная версия, которая содержит рекламу. Если вам нравится приложение, пожалуйста, оцените его, чтобы поддержать разработку.

Калькулятор цветового кода резистора

Калькулятор цветового кода резистора Калькулятор цветового кода резистора создан BrainyEggs и последний раз обновлялся 23 января 2019 г.. Текущая версия 1.01. Размер калькулятора цветового кода резистора составляет около 100+ загрузок в App Store. Поддерживаются ОС версии 4.0 и выше. Калькулятор цветового кода резистора с 7 голосами и 4,9 рейтинга показывает его популярность в Play Store. Приложение app.requires

Профессиональный, высококачественный калькулятор цветовых кодов резисторов с улучшенным пользовательским интерфейсом для быстрого определения значений компонентов, особенно тех, которые не могут быть точно измерены в цепи. — Расчет Ом, кОм, МОм и ГОм с точностью допусков и значениями коэффициентов. — Свободно; но не стесняйтесь посетить наш магазин оборудования и электроники или общая поддержка из уст в уста! — Треб…

Цветовой код резистора (без рекламы)

Цветовой код резистора (без рекламы) Цветовой код резистора (без рекламы) создан android-design.nl и последний раз обновлялся 8 декабря 2018 г. Текущая версия — 4.00. Цветовой код резистора (без рекламы) Размер составляет около 100+ загрузок в App Store. Поддерживаются ОС версии 4.0 и выше. 3 голоса и 4,7 рейтинга цветового кода резистора (без рекламы) показывают его популярность в Play Store. Приложение app.requires

Это лучший и, безусловно, самый быстрый и простой калькулятор цветового кода резистора. (Это версия без рекламы) Рассчитайте значение резистора, выбрав цвета полос. Или наоборот: Введите значение резистора и найдите цветовой код. Если значение не является стандартным значением серии E, отображаются два ближайших значения. * Поддержка 3, 4, 5 и 6-диапазонных резисторов * Если резистор имеет стандарт…

Калькулятор цветового кода резистора [новинка]

Калькулятор цветового кода резистора [новинка] Калькулятор цветового кода резистора [новый] создан MboisDev и последний раз обновлялся 13 марта 2018 г. Текущая версия — 1.0.1. Калькулятор цветового кода резистора [новый] Размер составляет около 5,3 млн и имеет более 100 загрузок в App Store. Поддерживаются ОС версии 4.2 и выше. Калькулятор цветового кода резистора с 0 голосами и 0,0 рейтингом [новинка] показывает свою популярность в Play Store. Приложение app.requires

С помощью этого калькулятора цветового кода резистора вы можете легко определить значение резистора. Не беспокойтесь об этом приложении, оно очень простое и быстрое. Особенность : — Калькулятор цветового кода резистора 4 полосы — Калькулятор цветового кода резистора 5 полосок **Нет подключения к Интернету для работы этого приложения**

Калькулятор номинала резистора – цвет и код SMD

Калькулятор номинала резистора — цвет и код SMD Калькулятор номинала резистора. Код цвета и SMD создан Анасом Абубакаром и последний раз обновлялся 10 апреля 2019 г.. Текущая версия 1.1. Калькулятор номинала резистора — цвет и код SMD. Размер составляет около 3,1 млн и имеет более 10 загрузок в App Store. Поддерживаются ОС версии 4.0.3 и выше. С 0 голосами и 0,0 рейтингами для калькулятора номинала резистора — цвет и код SMD показывают его популярность в Play Store. Приложение app.requires

С помощью этого приложения вы можете рассчитать значение резистора с цветовой кодировкой или резистора для поверхностного монтажа. Приложение имеет приятный пользовательский интерфейс, и им также очень легко пользоваться. Расчет значения резистора очень легко с приложением. Приложение имеет следующие функции: Расчет резистора с 3-х полосной цветовой кодировкой. Расчет резистора с 4-х полосной цветовой кодировкой. Расчет резистора с 5-полосной цветовой кодировкой. Калибровка значения резистора SMD…

Последние сообщения

• Рецепты пакистанского урду Приложения для жизни в автономном режиме
• индийских рецептов на урду
• овощных рецептов на урду
• Овощных рецептов на урду Приложения для офлайн-стиля жизни
• Живые обои Пакистан Развлекательные приложения

• Пакистанский флаг на лице Развлекательные приложения
• Pti Imran Khan Game Entertainment Apps
• Пти Имран Хан Развлекательные приложения
• Talking Imran Khan Pti Развлекательные приложения
• Калькулятор резисторов SMD Образовательные приложения

• Калькулятор цветового кода резистора Smd Приложения для образования
• Калькулятор светодиодных резисторов Smd Приложения для обучения
• Калькулятор номинала резистора Smd Приложения для образования
• Калькулятор цветового кода резистора Smd Приложения для образования
• Цветовой код резистора и Smd Education Apps

• Цветовой код резистора Образовательные приложения
• Резистор Цветовой код камеры Образовательные приложения
• Калькулятор цветового кода резистора Сканер Образовательные приложения
• Приложение для сканирования цветовых кодов резисторов
• Сканер цветового кода резистора Образовательные приложения

Купить Электронные компоненты, микросхемы, модуль, Дарлингтон, конденсатор, найти микросхемы, диоды, транзисторы, датчики, IGBT на Utsource.

Нажмите здесь, чтобы войти на сайт Utsource

Выберите страну

Международные сайты Utsource

• Азия
• Китай
• Филиппины
• Сингапур
• Япония
• Южная Корея
• Индия

• Европа
• Россия
• Соединенное Королевство
• Франция
• Германия
• Италия
• Испания
• Португалия

• Южная Америка
• Бразилия

• Океания
• Австралия

• Северная Америка
• Соединенные Штаты
• Канада Английский французский
• Мексика

Адрес доставки

Войти

Добро пожаловать в Utsource

Войти

Новый клиент?Начните здесь.

Account CenterМои заказыМои запросыМои купоны

Мой счет Диспетчер спецификаций Информация о продавце Управление возвратом и возмещением Избранное Историческая покупка товара Счет средств Субсчет Делиться Настройки Выйти

Привет! Войдите или Зарегистрируйтесь сейчас

О насAPPDatasheetLive Stream

Категории

• Электрокомпонент
• Защита цепи
• Светодиодное освещение
• Электромеханический
• Спецификация
• Запрос
• Разместить заказ
• Влог

Микросхемы

Цифровые интегральные схемы серии 74

Цифровые интегральные схемы серии CD40

Оптопары

ИС часов и калькуляторов

Операционные усилители

Выключатель питания Ics

Драйвер Икс

Флэш-память

Память

Звук специального назначения

Часы/синхронизация — для конкретного приложения

Часы/синхронизация — буферы часов, драйверы

Часы/синхронизация — тактовые генераторы, PLL, синтезаторы частоты

Часы/синхронизация — линии задержки

Часы/хронометраж — батарейки на микросхемах

Часы/синхронизация — программируемые таймеры и генераторы

Часы/хронометраж — часы реального времени

Сбор данных — АЦП/ЦАП — специального назначения

Сбор данных — аналоговый интерфейс (AFE)

Сбор данных — аналого-цифровые преобразователи (АЦП)

Сбор данных — цифровые потенциометры

Сбор данных — цифро-аналоговые преобразователи (ЦАП)

Сбор данных — контроллеры сенсорного экрана

Встроенные — CPLD (сложные программируемые логические устройства)

Встроенные — DSP (цифровые сигнальные процессоры)

Встроенные — ПЛИС (программируемая пользователем вентильная матрица)

Встроенные — ПЛИС (программируемая пользователем вентильная матрица) с микроконтроллерами

Встроенные — микроконтроллер, микропроцессор, модули FPGA

Встроенные — микроконтроллеры

Встроенные — микроконтроллеры — для конкретных приложений

Встроенные — микропроцессоры

Встроенные — PLD (программируемое логическое устройство)

Встроенная система на кристалле (SoC)

Интерфейс — аналоговые переключатели — специального назначения

Интерфейс — аналоговые переключатели, мультиплексоры, демультиплексоры

Интерфейс — кодеки

Интерфейс — контроллеры

Интерфейс прямого цифрового синтеза (DDS)

Интерфейс — драйверы, приемники, приемопередатчики

Интерфейс — кодеры, декодеры, преобразователи

Интерфейс — фильтры — активны

Интерфейс — расширители ввода/вывода

Интерфейс — модемы — микросхемы и модули

Интерфейс — модули

Интерфейс — интерфейсы датчиков и детекторов

Интерфейс — датчик, емкостный сенсорный

Интерфейс — сериализаторы, десериализаторы

Интерфейс — буферы сигналов, повторители, разветвители

Интерфейс — терминаторы сигналов

Интерфейс — специализированный

Интерфейс — телекоммуникационный

Интерфейс — UART (универсальный асинхронный приемник-передатчик)

Интерфейс — запись и воспроизведение голоса

Линейный — Усилители — Аудио

Линейные усилители — КИП, ОУ, буферные усилители

Линейные усилители специального назначения

Линейные — усилители — видеоусилители и модули

Линейные – аналоговые умножители, делители

Линейные компараторы

Линейная — обработка видео

Логика — буферы, драйверы, приемники, приемопередатчики

Логика — Компараторы

Логика — счетчики, делители

Логика — память FIFO

Логические шлепанцы

Логика — вентили и инверторы

Логика — вентили и инверторы — многофункциональные, конфигурируемые

Логика — защелки

Логика — мультивибраторы

Логика — генераторы четности и средства проверки

Логика — регистры сдвига

Логика — переключатели сигналов, мультиплексоры, декодеры

Логика – специальность Логика

Логика — переводчики, переключатели уровней

Логика — функции универсальной шины

Память — Батареи

Память — Конфигурационные выпуски для ПЛИС

Память — контроллеры

PMIC — преобразователи переменного тока в постоянный, автономные коммутаторы

PMIC — зарядные устройства

PMIC — управление батареями

PMIC – Текущее регулирование/управление

PMIC — драйверы дисплея

PMIC – Учет энергии

PMIC — Полные драйверы полумоста

PMIC — Драйверы затвора

PMIC — Контроллеры с горячей заменой

PMIC — лазерные драйверы

PMIC — драйверы светодиодов

PMIC — освещение, контроллеры балласта

PMIC — драйверы двигателей, контроллеры

Контроллеры PMIC — OR, идеальные диоды

PMIC — PFC (коррекция коэффициента мощности)

PMIC — переключатели распределения питания, драйверы нагрузки

PMIC — управление питанием — специализированный

PMIC — контроллеры Power Over Ethernet (PoE)

PMIC — контроллеры электропитания, мониторы

PMIC — преобразователи среднеквадратичного значения в постоянный ток

PMIC – Руководители

PMIC — управление температурным режимом

PMIC — преобразователи V/F и F/V

PMIC — опорное напряжение

PMIC — Регуляторы напряжения — Контроллеры переключения постоянного тока

PMIC — Регуляторы напряжения — Импульсные регуляторы постоянного тока

PMIC — регуляторы напряжения — линейные

PMIC — регуляторы напряжения — линейные + импульсные

PMIC — Регуляторы напряжения — Контроллеры линейных регуляторов

PMIC — регуляторы напряжения — специального назначения

Специализированные ИС

Модули

БТИЗ

ИПМ

Тиристоры

Выпрямители

Блок питания

Интеллектуальный силовой модуль

SCR, GTO и диод

ФЕТ

Транзисторы Дарлингтона

РЧ-модули

ИЗДЕЛИЯ С ЧПУ

ЭНКОДЕР

Двигатель

Сервопривод, усилитель и сервопривод

Диодный модуль

Транзисторный модуль

Переключатель реле

ПЛК

Инвертор

Контактор и выключатель

Панель лифта

Промышленный контроль

Транзисторы

Диод

Биполярные транзисторы

Резисторы

Углеродные пленочные резисторы

Цементные резисторы

Резисторы для монтажа на шасси

Чип-резистор — монтаж на поверхность

Токоизмерительные резисторы

Плавкий резистор

Резисторы высокой точности и низкого TCR SMD

Высоковольтный резистор

Резисторы для светодиодных лент

Резистор MELF

Резисторы из металлического сплава

Металлопленочный резистор (TH)

Металлические глазурованные резисторы

Металлооксидные пленочные резисторы

Металлооксидные резисторы

Термисторы NTC

Термисторы PTC

Фоторезисторы

Потенциометры и переменные резисторы

Прецизионный потенциометр

Сети и массивы резисторов

Резисторные сети и массивы (TH)

Сверхнизкие резисторы (SMD)

Переменные резисторы

Варисторы

Резисторы с проволочной обмоткой

Конденсаторы

Алюминиевые электролитические конденсаторы — SMD

Конденсатор CL21

Дисковые керамические конденсаторы

Высоковольтные конденсаторы

Конденсатор из металлизированной полиэфирной пленки

разнослоистых керамических конденсаторов МЛКК — с выводами

разнослоистых керамических конденсаторов МЛКК — СМД/СМТ

Майларовый конденсатор

Оксидно-ниобиевые конденсаторы

Пленочные полиэфирные конденсаторы

Твердополимерный электролитический конденсатор

Суперконденсаторы и ультраконденсаторы

Подавляющие конденсаторы

Танталовые конденсаторы

Подстроечные устройства, переменные конденсаторы

Катушки индуктивности, ферритовые шарики и трансформаторы

Антенны

Трансформаторы тока

Общие катушки индуктивности (TH)

ВЧ катушки индуктивности

Катушки индуктивности (SMD)

СЕТЕВОЙ фильтр

Силовые индукторы

Силовой трансформатор

Трансформатор RJ45

Радиальный индуктор (TH)

Катушки индуктивности

Кристаллы

49С

49SMD

49У

Керамические резонаторы

DIP-генераторы (XO)

Кристаллы радиального цилиндра

Резонаторы на ПАВ

Кристаллы поверхностного монтажа

Генераторы SMD (XO)

Соединители

AV-разъемы

Аудио- и видеоразъемы

Соединители типа «банан» и наконечника

Краевые соединители плат

Круглые соединители

Разъем — гнезда для плат

Соединители

Соединители — аксессуары

Соединители — корпуса

Контакты

Соединители D-Sub

Разъемы Ethernet/модульные разъемы

Соединители FFC, FPC (плоские гибкие)

Волоконно-оптические разъемы

Гнезда для микросхем и компонентов

Светодиодные трубки

Мезонинные разъемы (межплатные)

Разъемы для печатных плат — разъемы, вилки

Разъемы для печатных плат — разъемы, розетки, розетки

Разъемы для печатных плат — корпуса

Разъемы питания

ВЧ разъемы/коаксиальные разъемы

Шунты и перемычки

Клеммные колодки — аксессуары

Клеммные колодки — барьерные колодки

Клеммные колодки — DIN-рейка, канал

Клеммные колодки — разъемы, вилки и розетки

Клеммы

Тестовые зажимы

Контрольные точки/проверочные кольца

Разъемы USB

Неуказанные разъемы

Винтовая проводка

Пружинная проводка

Съемные клеммные колодки

Сквозные клеммные колодки

Автомобильные терминалы

Клеммные коробки, изоляционные втулки и блоки

Быстроразъемные разъемы и клеммы проводов

Запасной и изнашиваемый инструмент

Автомобильные разъемы

Соединители для печатных плат

Трансиверы SFP

100BASE SFP

1000BASE SFP

CWDM SFP

DWDM SFP

БИДИ SFP

SONET/SDH SFP

2G/4G FC SFP

Индивидуальный SFP

SFP＋ Трансиверы

10G SFP＋

БиДи SFP＋

CWDM SFP＋

DWDM SFP＋

8G/16G FC SFP+

Индивидуальный SFP+

Трансиверы XFP

10G XFP

БИДИ XFP

CWDM XFP

ДВДМ XFP

Индивидуальный XFP

Трансиверы 40G/100G

40G КСФП+

100G КСФП28

100G CFP

100G CFP2

100G CFP4

25G SFP28

100G CXP

Индивидуальные 40G/100G

40G BiDi QSFP+

Активные оптические кабели

10G SFP+ в SFP+ AOC

40G QSFP+ в QSFP+ AOC

40G QSFP+ до 4xSFP+ AOC

40G QSFP+ до 8xLC AOC

100G QSFP28 AOC

Заказной AOC

25G SFP28 AOC

100G QSFP28 — 4xSFP28 AOC

56G QSFP+ на QSFP+

Кабели прямого подключения

10G SFP+ на SFP+ ЦАП

40G QSFP+ в QSFP+ ЦАП

40G QSFP+ на 4xSFP+ ЦАП

ЦАП 25G SFP28 — SFP28

ЦАП 100G QSFP28 — QSFP28

ЦАП от 100G QSFP28 до 4 SFP28

Индивидуальный ЦАП

56G QSFP+ на QSFP+

Оптоволоконный кабель HDMI

Волоконно-оптический соединительный кабель

Магистральные каналы MTP/MPO

Пленум MTP/MPO-LC

Магистрали МТП/МПО ЛСЖ

МТП/МПО-ЛК ЛСЖ

OM4 40 100 Гб 50/125 Многомодовый

OM3 10 Гб 50/125, многомодовый

OM2 50/125 Многомодовый

OM1 62,5/125 Многомодовый

OS2 9/125, одномодовый, симплексный

OS2 9/125 одномодовый дуплекс

OM5 40G 100G 50/125 Многомодовый

Переключаемые кабели LC

Кабели Uniboot LC

LC SMF со сверхнизкими потерями

LC MMF со сверхнизкими потерями

Оптоволоконные кабели BIF

Бронированные соединительные кабели

Прочие приемопередатчики

Модули преобразователя

3G/HD-SDI SFP

Трансиверы GBIC

Приемопередатчики PON

Принадлежности для приемопередатчика

Датчики температуры

Переключатель контроля температуры

Датчик температуры и влажности

Датчик пыли

Датчик PM2,5

Датчик газа

Датчик горючих газов

Датчик алкоголя

Датчик угарного газа

Датчик водорода

Сенсор h3S

Датчик CO2

Датчик аммиака

Датчик формальдегида

ИК-датчик

Датчики потока

Датчики давления

Другой датчик

Датчик сердечного ритма

Оптический датчик

Датчик цвета

Ультразвуковой датчик

Датчик магнитного поля

Датчик электрического тока

Датчик напряжения

Датчик уровня жидкости

Датчик атмосферного давления

Датчик погоды

Датчик угла наклона

Датчик жестов

Датчик касания

Пламя Сеньор

Датчик вибрации

Датчик скорости

Предохранители

Быстродействующие керамические предохранители

Быстродействующие стеклянные предохранители

Автомобильные предохранители

Самовосстанавливающиеся предохранители SMD PPTC

Самовосстанавливающиеся предохранители DIP PPTC

Светодиодные модули

Мощный светодиод

Светодиод поверхностного монтажа

Светодиодная подсветка

Светодиод COB

Светодиодный дисплей

Подключаемый светодиод

Инфракрасная индукция

Светодиод Piranha

Светодиодные лампы

Светоизлучающий диод

Чип светодиодной подсветки

Светодиодные эпитаксиальные пластины

Красный светодиод

Оранжевый светодиод

Желтый светодиод

Зелено-желтый светодиод

Зеленый светодиод

Синий светодиод

Фиолетовый светодиод

Светодиод белого света

Прочая микросхема светодиодной подсветки

Светодиодные дисплеи

Переключатели

DIP-переключатели

Микропереключатели мыши

Кнопочные переключатели

Кулисные переключатели

Круглые переключатели

Самоблокирующиеся и неблокирующие выключатели

Бесконтактный переключатель

Реле

Контакторы

Автоматические выключатели

Реле

Фотоэлектрические переключатели

Понижающий преобразователь

Блок питания

Провода и кабели

Корпус батареи

Латунный болт

Инструменты

Аксессуары системы безопасности

Макет

Адаптер питания

Здравоохранение

Когда заказ будет отправлен?

Почему моя кредитная карта не может оплатить?

сколько стоит?

Когда заказ будет отправлен?

STM32L162RET6TR есть в наличии?

Что делать, если возникла проблема с отображением моей страницы?

Различные модули на ваш выбор

IGBT, IPM, тиристоры, выпрямители, источники питания, SCR, GTO и диоды, полевые транзисторы, транзисторы Дарлингтона

Различные пассивные компоненты на ваш выбор

Резисторы, конденсаторы, кристаллы, соединители, катушки индуктивности, ферритовые шарики и трансформаторы

Найти запчасти для мобильных телефонов, заказать в Shopflys

Вы можете найти различные серии аксессуаров для мобильных телефонов по более низкой цене.

• Основная задняя камера для Samsung Galaxy S20 SM-G980U (версия для США)

  36,86 $

• Материнская плата с зарядным портом для AGM M7

  67,19 $

• Рамка средней рамки для Samsung Galaxy Fold SM-F900 (серебристая)

  27,72 $

• ЖК-экран и дигитайзер в сборе для Infinix Note 7 X690B, X690

  23,33 $

Все виды творчества,

Откроем будущее вместе

Узнать больше>>

Utsource-Сделайте свою мечту реальностью

• Как восстановить/отремонтировать 4-вольтовую свинцово-кислотную батарею

• Трансформатор высокого напряжения Самодельный

• Схема светодиодного освещения флип-флоп

• Сделать мини-светодиод

• Мощный басовый усилитель своими руками на микросхеме LA4440

• Как сделать мини-инвертор 3 В постоянного тока в 220 В переменного тока.

• Кружка/чашка, меняющая цвет, Волшебная кружка, Питьевые компоненты Utsource

• 907:50

  Utsource в Мехико

Подробные данные о чипе

Многоугольное отображение внешнего вида чипа

Чек

Физические фотографии

Подробное описание продукта

Чек

Уважаемые клиенты, в связи с внедрением политики GDPR в Европе UTSOURCE также внесла коррективы в соответствии с требованиями политики. Пожалуйста, внимательно прочитайте новую политику конфиденциальности, и это окно больше не будет появляться после того, как вы примете ее.

Я согласен со всеми Условиями и положениями UTSOURCE, Заявление о конфиденциальности

Согласен позже Отправить

Адрес доставки

+ Добавить адрес

Подтвердить

Новый адрес доставки

Top 17 Resistor — Phần mềm Portable

Wiki

10 Giờ назад

0 6 минут.

คุณ กำลัง หา ข้อมูล บท ความ ความ รู้ ใน หัวข้อ หัวข้อ Резистор บน Google คุณ พบ ข้อมูล ที่ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ ต้องการ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ หัวข้อ ต้องการ ต้องการ ต่อ ไป คือ เนื้อหา ที่ ดี ที่ สุด ที่ รวบรวม และ โดย ทีม ทีม phanmemportable.com พร้อมกับหัวข้อที่เกี่ยวข้องอื่นๆ เช่น:

Related Articles

รูปภาพสำหรับคำหลัก: resistor

บทความยอดนิยมเกี่ยวกับ resistor

1. Resistors – Sparkfun Learn

• .0026 1 ⭐

• สรุป เนื้อหาบท ความ ความ: บท ความ เกี่ยว กับ Резисторы — Sparkfun Learn

• คำ ที่ ค้นหา ค้นหา มาก ที่ สุด: У каждого резистора есть специфический максимальный контроль. Чтобы резистор не нагревался слишком сильно, важно следить за тем, чтобы мощность на резисторе не превышала его максимальное значение. Номинальная мощность резистора измеряется в ваттах, и обычно она находится где-то между ⅛W (0….

• อ้าง จาก แหล่ง ที่ มา มา: …

2. Что такое резистор: типы, использование, подробности-Электроника

• ผู้ เขียน บท ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ.

• รีวิวจากผู้ใช้งาน 4 ⭐ (22632 คะแนน)

• ระดับสูง: 4 ⭐

• คะแนนต่ำสุด: 2 ⭐

• สรุปเนื้อหาบทความ: บทความเกี่ยว กับ Что такое резистор: типы, использование, подробности – Примечания по электронике Резисторы используются практически во всех электронных схемах и во многих электрических. Резисторы, как следует из их названия, сопротивляются потоку электричества, и это …

• คำ ค้น ที่ ค้นหา มาก ที่ สุด สุด: Учебное пособие по резистору включает в себя:
  Обзор резисторов
  Углеродная композиция
  Углеродная пленка
  Metal Oxide Film
  Metal Film
  . .0026 Tratu.Soha.VN

• รีวิว ผู้ ใช้ งาน งาน 4 ⭐ (36368 คะแนน)

• ระดับ: 4 ⭐

• ระดับ สูง สูง 4000 2

• . . Джин Тру…

• คำ ที่ ค้นหา มาก ที่ สุด สุด: giải thích vn: linh kiện điện ược thiết kế có giá trị điện trở xác ịnh ược mắc trong các mạch điện.

• Резистор | Электронные компоненты дистрибьютор Digikey

  • ผู้ บท ความ ความ: www.digikey.com

  • รีวิว จาก ผู้ ใช้ 4 ⭐ (26460 คะแนน)

  • 55555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555. 0026 4 ⭐

  • คะแนน ต่ำ สุด: 2 ⭐

  • สรุป ความ ความ: บท เกี่ยว กับ กับ Резисторы | Дистрибьютор электронных компонентов DigiKey Резисторы есть на складе DigiKey. … Резистор чипа-поверхностное крепление… регулируемые или резисторы с переменной стоимостью (также известные как потенциометры или реостаты)…

  • คำ ที่ ค้นหา มาก ที่ สุด: Чип резистор-поверхностное крепление

  • อ้าง แหล่ง ที่ ที่ : …

  5. 4 Band Resistor Color Code Calculator – Digikey

  • ผู้เขียนบทความ: www.digikey.com

  • รีวิวจากผู้ใช้งาน 4 ⭐ (33610 คะแนน)

  • ระดับ สูง: 4 ⭐

  • คะแนน ต่ำ สุด: 2 ⭐

  • . легко определить и выбрать значения сопротивления и допусков для 4-, 5- и 6-полосных резисторов со сквозными отверстиями.

  • Описание: Этот инструмент используется для декодирования информации для резисторов с осевым выводом с цветовой маркировкой. Выберите количество полос, а затем их цвета, чтобы определить значение и допуск резисторов, или просмотрите все резисторы, которые предлагает Digi-Key.

  • …

  Что такое резистор? – Определение от WhatIs.com – TechTarget

  • Число: www.techtarget.com

  • รีวิว ผู้ ใช้ งาน งาน 4 ⭐ (28474 คะแนน)

  • ระดับ: 4 ⭐

  • 2. สรุปเนื้อหาบทความ: บทความเกี่ยวกับ Что такое резистор? – Определение от WhatIs.com – TechTarget Резистор – это электрический компонент, который ограничивает или регулирует поток электрического тока в электронной цепи. Резисторы также можно использовать для …

  • Параметры: Резистор — это электрический компонент, который ограничивает или регулирует поток электрического тока в электронной цепи. Резисторы также можно использовать для обеспечения определенного напряжения для активного устройства, такого как транзистор.

  • อ้างจากแหล่งที่มา: …

  7. VW3A7744 – braking resistor – 10 ohms – 2.9 kW – IP20

  • ผู้เขียนบทความ: www.se.com

  • รีวิวจากผู้ใช้งาน 4 ⭐ (32349 คะแนน)

  • ระดับสูง: 4 ⭐

  • คะแนนต่ำสุด: 2 ⭐

  • สรุปเนื้อหาบทความ: บทความเกี่ยวกับ VW3A7744 – тормозной резистор – 10 Ом – 2,9 кВт – IP20 Thong số kỹ thuật; Altivar Machine ATV340 Altivar Process ATV900 · Тормозной резистор · 10 Ом · 24 В др. 250 В переменного тока…

  • คำ ที่ ค้นหา มาก ที่ สุด: A2: тормозный резистор

  • …

  | Điện Tử DAT

  • ผู้เขียนบทความ: www. dientudat.com

  • รีวิวจากผู้ใช้งาน 3 ⭐ (14837 คะแนน)

  • ระดับสูง: 3 ⭐

  • คะแนน ต่ำ สุด: 1 ⭐

  • สรุป เนื้อหาบท ความ: บท ความ เกี่ยว กับ Резистор | Điện tử Dat Reftior · xếp Theo: · điện trở dale rn55d 340k 1% 1/4w 0,25 Вт СМД …

  • คำ ค้น ค้นหา มาก ที่ สุด สุด: Hộ Kinh Doanh điện tử dat gpđkkd số: 41j8026899 do ubnd Quận 10 Tp.hcm CấP ngày 12/06/20181099999.999999.9009 9000

  • 9
  • 9
  • 9
  • 9
  • 9
  • 99
  • 99
  • 99
  • 99
  • 9
  • 9
  • 9
  • 9
  • 9
  • 9
  • 9
  • 9
  • 9
  • 9
  • 9
  • 9
  • 9
  • 9
  • 9
  • 99
  • 9
  • 99
  • 9
  • 99
  • 9
  • 99
  • 999.

  9. резистор | электроника | Britannica

  • ผู้ เขียน บท ความ ความ: www.britannica.com

  • รีวิว ผู้ ใช้ งาน 4 ⭐ (23131 คะแนน)

  • ระดับ: 4003

  • ระดับ 40010

  • ระดับ 40010

  • 0003

  • คะแนน ต่ำ สุด: 2 ⭐

  • สรุป เนื้อหาบท ความ: บท เกี่ยว กับ Резистор | электроника | Британский резистор, электрический компонент, противодействующий протеканию постоянного или переменного тока, используемый для защиты, работы или управления цепью.

  • Резистор, электрический компонент, противодействующий протеканию постоянного или переменного тока, используемый для защиты или управления цепью. Напряжения можно разделить с помощью резисторов, а в сочетании с другими компонентами резисторы можно использовать для преобразования электрических волн в формы…

  • อ้าง จาก แหล่ง ที่ มา: …

  10. Фиксированные резисторы-RS Components

  • ผู้ เขียน บท ความ: UK.RS-ONLINE.com01010199999999999999999999999999999999999999999999999999999999999999теля

  • 999999999999999999999999999999999999999999999999999999999999999999н. ผู้ใช้งาน 3 ⭐ (9204 คะแนน)

  • ระดับสูง: 3 ⭐

  • คะแนนต่ำสุด: 1 ⭐

  • สรุปเนื้อหาบทความ: บทความเกี่ยวกับ Fixed Resistors – RS Компоненты Мы предлагаем широкий ассортимент постоянных резисторов для различных применений, включая резисторы для поверхностного монтажа, сквозного монтажа и панельного монтажа от ведущих производителей …

  • Параметры: Резистор представляет собой пассивный двухконтактный электрический компонент, который реализует электрическое сопротивление в элементе цепи. Резисторы бывают фиксированными и переменными. Постоянные резисторы являются наиболее часто используемыми резисторами, а также одними из наиболее часто используемых электронных компонентов в целом. Как …

  • 0059

    • ผู้เขียนบทความ: www.mouser.com

    • รีวิวจากผู้ใช้งาน 3 ⭐ (11926 คะแนน)

    • ระดับสูง: 3 ⭐

    • คะแนนต่ำ สุด: 1 ⭐

    • สรุป ความ ความ ความ: บท ความ เกี่ยว กับ Резисторы — резисторы из мышца — это элементы электрических цепей, которые сопротивляются и уменьшают поток тока через электрическую цепь. Их также можно использовать для предоставления …

    • Если вы считаете, что не должны видеть эту страницу, заполните форму обратной связи, и наша команда свяжется с вами, чтобы помочь.

    • อ้าง จาก แหล่ง ที่ มา มา: …

    12.

    Проводные и чип -резисторы — Bourns

    • ผู้ บท ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ ความ บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท บท ou ใช้งาน 3 ⭐ (3931 คะแนน)

    • ระดับ สูง: 3 ⭐

    • คะแนน ต่ำ สุด: 1 ⭐

    • . предлагает широкий ассортимент резисторных схем, в том числе толстопленочные и тонкопленочные резисторы …

    • подходит для широкого спектра требований приложений. Тонкопленочные и толстопленочные чип-резисторы, массивы чип-резисторов, цепи чип-резисторов, токоизмерительные резисторы, металл …

    • อ้าง จาก แหล่ง ที่ มา มา: …

    13.

    Từ điển anh việt «Резистор» — là gì?

    • ผู้เขียนบทความ: vtudien.com

    • รีวิวจากผู้ใช้งาน 3 ⭐ (8569 คะแนน)

    • ระดับสูง: 3 ⭐

    • คะแนนต่ำสุด: 1 ⭐

    • สรุป เนื้อหาบท ความ: บท ความ нитрид теллура резистор: cái điện trở telu nitrua … регулировочный резистор: điện trở hiệu chỉnh … резистор из углеродного состава: điện trở hợp chất than …

    • คำ ค้น ที่ ค้นหา มาก ที่ สุด: § Возрастные резисторы: chất chống Lã Hóa

    • อ้าง แหล่ง ที่ มา มา: …

    9009
    8848 14.sistemans

    • ผู้เขียนบทความ: pressbooks.bccampus.ca

    • รีวิวจากผู้ใช้งาน 4 ⭐ (27750 คะแนน)

    • ระดับสูง: 4 ⭐

    • คะแนนต่ำสุด: 2 ⭐

    • สรุป เนื้อหาบท ความ ความ: บท ความ เกี่ยว กับ กับ Сопротивление и резисторы — базовое электричество Резистор — это устройство, предназначенное для создания сопротивления. Резисторы можно использовать для ограничения тока, деления напряжения или выделения тепла.

    • Параметры: Постоянные резисторы имеют определенное сопротивление и не могут быть изменены. Они доступны в широком диапазоне различных сопротивлений. Различные типы постоянных резисторов включают в себя углеродный композит, чип из металлической пленки, массив микросхем, резисторную сеть и радиальные выводы для печатной платы. Наиболее часто используемые сопротивления…

    • อ้างจากแหล่งที่มา: …

    15. What is Resistor – RapidTables.com

    • ผู้เขียนบทความ: www.rapidtables.com

    • รีวิวจาก ผู้ ใช้ งาน 3 ⭐ (3978 คะแนน)

    • ระดับ สูง: 3 ⭐

    • คะแนน ต่ำ สุด: 1 ⭐

    • สรุป เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท เนื้อหาบท สุด สุด สุด สุด สุด สุด: RapidTables. com Резистор — это электрический компонент, уменьшающий электрический ток. Способность резистора уменьшать ток называется сопротивлением и измеряется в …

    • คำ ค้น ที่ ค้นหา มาก ที่ สุด สุด สุด: Сопротивление r в Ом (ω) резистора равно удельному сопротивлению ρ
      в Ом-метрах (ω ∙ м). Разделен на площадь поперечного сечения резистора A в квадратных метрах (M2):

    • อ้าง จาก แหล่ง ที่ มา: …

    16. Резистор вариабельный :

    vi.wiktionary.org

  • รีวิวจากผู้ใช้งาน 4 ⭐ (23550 คะแนน)

  • ระดับสูง: 4 ⭐

  • คะแนนต่ำสุด: 2 ⭐

  • สรุปเนื้อหาบทความ: บทความเกี่ยวกับ переменный резистор — Викисловарь tiếng Việt Danh từSửa đổi. переменный резистор (переменные резисторы số nhiều). (Điện học) Biến trở. Từ liên hệSửa đổi · потенциометр.

  • Переменный резистор (số nhiều переменные резисторы)

  • …
  1 и обзор резистора | ScienceDirect Topics

  • ผู้เขียนบทความ: www.sciencedirect.com

  • รีวิวจากผู้ใช้งาน 4 ⭐ (30355 คะแนน)

  • ระดับสูง: 4 ⭐

  • คะแนน ต่ำ สุด: 2 ⭐

  • สรุป ความ ความ: บท เกี่ยว เกี่ยว กับ Резистор — Обзор | ScienceDirect Topics Резисторы и термобатареи формируются поверх кремниевой пластины путем осаждения … Следовательно, номинальная мощность с запасом прочности резистора = номинальная мощность (Вт2) …

  • Пример: Использование эквивалентной модели резистора позволяет анализировать и прогнозировать потери тока шунта. Эта модель эквивалентного резистора представлена ​​на рис. 3. Каждая ячейка состоит из двух пар входов и выходов (обозначенных буквами I и O) для анолита и католита (обозначенных буквами A и C)….
