Приветствую всех! Эта схема позволяет получить из 5 вольт постоянного напряжения 3 Вольта на выходе.
Сама схема:.

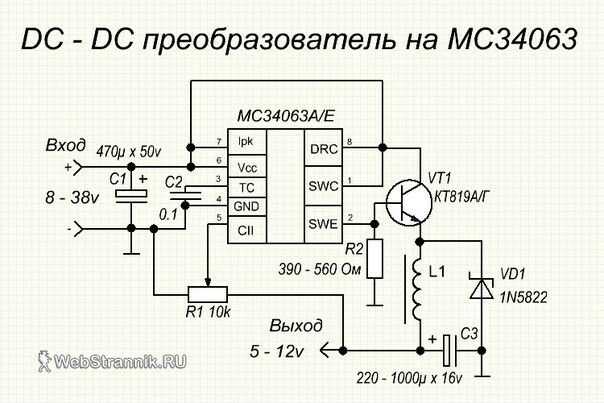

DC-DC преобразователь на MC34063
ВИДЕО ПО ТЕМЕ: Умощнение и модернизация микросхемы МС34063
Зачем писать ещё одну? Признаемся честно, мы написали её, чтобы выложить печатную плату. Возможно, кто-то сочтёт её удачной или просто поленится рисовать свою. Понадобиться такой преобразователь может, например, для питания какой-либо самоделки или измерительного прибора от литиевого аккумулятора. Схема — стандартная, из даташита, повышающий преобразователь. Можно сделать меньше.
В качестве выходных ключей микросхем слаботочных импульсных регуляторов часто используются транзисторы Дарлингтона.
DC-DC конвертер MC33063
Иногда надо получить высокое напряжение из низкого. Например, для высоковольтного программатора, питающегося от 5ти вольтового USB, надыбать где то 12 вольт. Как быть? Для этого существуют схемы DC-DC преобразования.
А также специализированные микросхемы, позволяющие решить эту задачу за десяток деталек.
В данном обзоре освещены новые низковольтные MOSFET-транзисторы компании International Rectifier на напряжение 25 и 30 В, выполненные по принципиально новому методу корпусирования кристалла с применением медной клипсы. В результате удалось получить рекордно низкое значение сопротивления открытого канала RDS on в совокупности с низким значением заряда затвора Qg. Приборы выполнены в индустриальных корпусах PQFN и оптимизированы для приложений типа O-Ring и электроприводов постоянного тока.

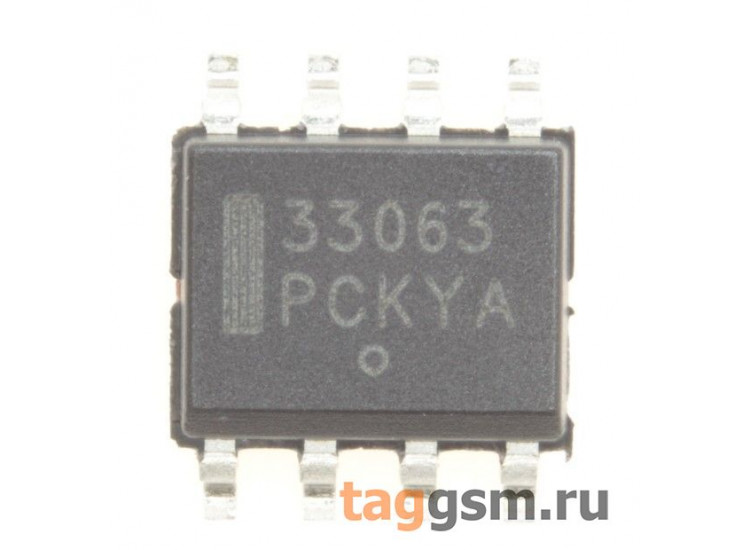

Микросхема mc33063
Повышающий импульсный преобразователь
Рис.7 Схема повышающего преоб. (5В – 15В) на стенде
Рис.8 Выходное напряжение
Понижающий импульсный преобразователь
Рис.9
Схема понижающего преоб.
Инвенторный импульсный преобразователь
Рис.11 Схема инвентора MC на макете
Рис.12 Выходное напряжение на ЭВ
СХЕМА С ПЕРЕКЛЮЧАЕМЫМИ КОНДЕНСАТОРАМИ
Схемы
с накачкой заряда (англ. charge
pump,
зарядовый насос) относятся к одному из
видов преобразователей постоянного
напряжения в постоянное (DC/DC).
Этот вид преобразователей использует
конденсаторы в качестве накопителей
заряда, который переносится от одного
конденсатора к другому с помощью системы
переключателей. Название «зарядовый
насос» обычно означает маломощный
повышающий преобразователь, в котором
конденсаторы подключены к источнику
тактовых импульсов,
а роль переключателей выполняют диоды.
Два логических состояния тактового
импульса («0» или «1») задают две фазы
переключения (топологии) схемы с накачкой
заряда. В случае если зарядовый насос
понижает напряжение и имеется какой-либо
механизм его плавной регулировки
используется название преобразователь
на переключаемых конденсаторах (ППК).
Рис. 13 Схема инвертора на переключаемых конденсаторах
У данной схемы есть минусы:
— появляются шумы за счет переключения ключей
— ограничение по току
В нашей работе использовалась микросхема ICL7660, которая выглядит следующим образом:
Рис. 14 Микросхема ICL7660, вид сверху
Рис. 15 Схема инвертора на переключаемых конденсаторах
Рис. 16 Схема удвоителя на переключаемых конденсаторах
Микросхема icl7660
Удвоитель
Рис.17
Выходное напряжение Рис.
18
Схема удвоителя напряжения на стенде
(5В – 10В)
Инвентор ICL7660
Рис.19 Схема инвентора на стенде
Рис.20 Выходное напряжение
Линейный стабилизатор напряжения
Линейный
стабилизатор представляет собой делитель
напряжения, на вход которого подаётся
входное (нестабильное) напряжение, а
выходное (стабилизированное) напряжение
снимается с нижнего плеча делителя.
Стабилизация осуществляется путём
изменения сопротивления одного из плеч
делителя: сопротивление постоянно
поддерживается таким, чтобы напряжение
на выходе стабилизатора находилось в
установленных пределах. При большом
отношении величин входного/выходного
напряжений линейный стабилизатор имеет
низкий КПД, так как большая часть мощности
Pрасс = (Uin — Uout) * It рассеивается
в виде тепла на регулирующем элементе.
Поэтому регулирующий элемент должен
иметь возможность рассеивать достаточную
мощность, то есть должен быть установлен
на радиатор нужной площади.
Преимущество линейного стабилизатора — простота, отсутствие помех и небольшое количество используемых деталей. Недостатки – малый КПД, сильный нагрев.
Рис. 21 Схема линейного стабилизатора напряжения
Часть выходного напряжения Uout, снимаемая с резистора R1, сравнивается с опорным напряжением. Разность напряжений усиливается операционным усилителем U1 и подаётся на базу регулирующего транзистора, включенного по схеме эмиттерного повторителя.
В
данном стабилизаторе операционный
усилитель фактически включён по
схеме неинвертирующего усилителя (с
эмиттерным повторителем, для увеличения
выходного тока). Соотношение резисторов
в цепи обратной связи задают его
коэффициент усиления, который определяет,
во сколько раз выходное напряжение
будет выше входного (то есть опорного,
поданного на неинвертирующий вход ОУ).
Поскольку коэффициент усиления
неинвертирующего усилителя всегда
больше единицы, величина опорного
напряжения должна быть выбрана меньше,
чем U
Сборку линейного преобразователя из 15 В в 5 В произведем с помощью микросхемы LM317
Рис. 22 Вид сверху на микросхему Рис. 23 Схема линейного стабилизатора
Рассчитаем номинальные значения сопротивлений резисторов. Из datasheet возьмем формулу для выходного напряжения:
VOUT= 5 В – требуемое выходное напряжение
Тогда получаем R1=2 кОм , R2=1 кОм, Rн=560 кОм.
С1=10 мкФ
Mc34063 даташит на русском. ЗУ для телефона от прикуривателя на MC34063
Главная » Водоёмы » Mc34063 даташит на русском. ЗУ для телефона от прикуривателя на MC34063
Понижающий преобразователь на MC34063 для мобильного телефона
Подзаряжать аккумулятор мобильного телефона приходится в среднем один раз в неделю. Если Вы читаете наши обзоры мобильных телефонов , то, возможно, уже выбрали для себя экономичную модель , которая держит заряд по нескольку недель.
Со временем свойства аккумулятора мобильного телефона ухудшаются, и заряжать его приходится всё чаще. Особенно это ощущается на старых телефонах, которые жалко выбросить, но покупать новый аккумулятор нецелесообразно. Кроме того, у старых телефонов часто выходит из строя контроллер заряда и заряжать их приходится только при помощи лягушки .
Одно из решений для подобных телефонов — питание от ёмкого свинцового гелевого аккумулятора (например, восстановленного от UPS). Разумеется, телефон с таким аккумулятором уже не является мобильным. Он может лежать на полочке и использоваться по мере надобности.
Задача преобразователя — понизить напряжение аккумулятора (11-12 вольт) до напряжения, необходимого для питания телефона — 3.6 вольт. Преобразователь должен обладать высоким КПД, чтобы эффективно использовать энергию, запасённую в аккумуляторе. Линейные стабилизаторы здесь нежелательны по той причине, что часть энергии переводят в тепло.
Вашему вниманию предлагается импульсный преобразователь, который имеет миниатюрные размеры (плата — 3×3 см, а при использовании smd-компонентов — ещё меньше) и не нагреватся совсем.
В преобразователе используется известная микросхема MC34063. Параметры стабилизатора можно легко рассчитать на требуемые значения выходного напряжения и тока. Поэтому на основе этого преобразователя легко построить, например, автомобильную зарядку для телефона или КПК.
Схема стабилизатора — стандартная step-down (понижающая) из даташита на MC34063:
Для удобства приводим онлайн-калькулятор параметров для данной схемы. Задав нужные значения напряжений и тока, Вы легко посчитаете номиналы деталей.
| Онлайн-калькулятор MC34063 | |
| Здесь будет результат вычисления | |
Обратите внимание, что чем больше частота преобразования, тем меньшие значения индуктивности дросселя и ёмкости конденсатора потребуются. Параметр I L — значение тока, на который должен быть рассчитан дроссель, а L — минимальное значение его индуктивности (т.
е меньше нельзя, можно больше).
Печатная плата может быть, например, такой, как на рисунке. В ней возможна как установка рассчитанных резисторов для получения конкретного напряжения, так и установка подстроечного резистора для регулировки. Конденсатор на входе преобразователя — в SMD исполнении, устанавливается со стороны печатных дорожек. Конденсатор на выходе может быть как SMD, так и в выводном исполнении. Необходимо, чтобы он был Low ESR, т.к. частота преобразователя высокая. Обратите внимание, что у электролитических конденсаторов в SMD исполнении полоса на корпусе означает плюсовой вывод, а не минусовой.
Собранный преобразователь подключается выходом непосредственно к клеммам аккумулятора мобильного телефона, а входом — к гелевому аккумулятору. Зарядки такого аккумулятора хватит на длительный срок работы телефона.
Данную схему также можно использовать и для иных целей, например, для питания светодиодов и т.п.
Но в базовой комплектации ему очень не хватало тока для полноценной зарядки смартфона, всего около 500 мА.
Устройство пыхтело изо всех сил, но микросхема перегревалась, и это отрицательно сказывалось на КПД и работоспособности в целом.
Напоминаю, чтобы не заморачиваться — можно купить крутой готовый PowerBank на свой вкус:)
Тут одному товарищу на курсовую работу понадобилось сделать Power Bank, поэтому за основу была взята схема с внешним ключевым элементом на полевом транзисторе.
Просто так подключить полевой транзистор на выход открытого эмиттера не получится, применён драйвер, выполненный из диода и pnp транзистора. Схема представлена ниже, все необходимые расчётные формулы указаны на картинке, в дополнение могу предложить калькулятор, по которому можно рассчитать резисторы обратной связи для получения необходимого напряжения (для зарядки смартфона необходимо 5 В). Для 5 Вольт выходного напряжения подойдут резисторы на 1к и 3 к, 1к — тот, который на землю. Как пользоваться калькулятором — написано по первой ссылке в статье.
Развести плату не составило труда, фото ниже, файл в конце статьи.
Использовались smd элементы вперемешку с выводными.
Конечная реализация устройства позволяет заряжать любой смартфон при соответствующем переходнике. Ток вполне может доходить до 2А, при этом ни одна деталь не греется. Конкретно в этой реализации на выходе был USB разъём.
По сути вы видите STEP-UP преобразователь на MCP34063A + MOSFET транзистор для усиления тока.
Если нужно питать от маленького напряжения, как от литий-ионного аккумулятора, на затвор подавать импульсы через диод Шоттки.
Импульсный регулятор напряжения MC34063A (полный российский аналог КР1156ЕУ5) — специально разработанная микросхема для DC-DC преобразователей с минимальным количеством внешних элементов. Микросхема MC34063A применяется в импульсных источниках питания со входным напряжением от 3 до 40В и выходным током до 1,5А:
Повышающих (Step-up converter)
понижающих (Step-down converter)
инвертирующих (Voltage inverting converter).
На практике приходилось встречаться только с вариантами источников питания
повышающих – Феликс 02К, цепь формирования 24В из 12В
понижающих – практически все фискальные регистраторы работающие от 24В, принтеры этикеток и прочее оборудование, где входное напряжение питания больше 5 вольт.
Поэтому будем рассматривать только первые два варианта использования микросхемы MC34063A.
- Datasheet MC34063A на английском ().
- Описание работы КР1156ЕУ5 (аналог MC34063A) на русском ().
- И.Л. Кольцов «33 схемы на КР1156ЕУ5» ().
- Документ AN920/D. В данном документе приведены формулы для расчета преобразователей DC-DC на базе микросхемы MC34063. Рассмотрен принцип работы. ().
Общее описание.
Мощный электронный ключ на составном транзисторе (VT1 и VT2), который соединен со схемой управления. На нее поступают импульсы синхронизации от генератора, скважность которых зависит от сигнала схемы ограничения по току. Также на схему управления подается сигнал обратной связи с компаратора. Он производит сравнение напряжения обратной связи с напряжением внутреннего источника опорного напряжения. Стабильность параметров выходного напряжения микросхемы полностью обеспечивает источник опорного напряжения, т.к. его напряжение не зависит от изменений температуры окружающей среды и колебания входного напряжения.
Рис. Расположение выводов (pinout) MC34063A
Назначение выводов
Switch Collector (VT1) Коллектор выходного транзистора.
Switch Emitter (OUT) Эмиттер выходного транзистора.
Timing Capacitor (OSC) Вывод для подключения времязадающего конденсатора.
Ground (Gnd) Общий вывод.
Comparator Inverting Input (CMP) Вход компаратора — инвертирующий.
Vcc (Uin) Напряжение питания (3… 40В).
Ipk Sense (Rt) Вход схемы ограничения тока, сюда подключается токоограничивающий резистор. Ipk пиковый ток через индуктивность, где Ipk
Driver Collector (VT2) Коллектор предвыходного транзистора.
Схема подключения.
Микросхема МС34063A имеет два входа, которые можно использовать для стабилизации тока.
Один вход имеет пороговое напряжение 1.25В (5 нога), что для мощной нагрузки не выгодно из-за потерь мощности. Например, при токе 1000 мА имеем потери на резисторе-датчике тока величиной 1.
25*1А=1.25Вт, что сопоставимо с потерями мощности на линейном стабилизаторе.
Второй вход микросхемы имеет пороговое напряжение 0.3В (7 нога), и предназначен для защиты встроенного транзистора от перегрузки по току.
Рис. Схема понижения (Step-down converter)

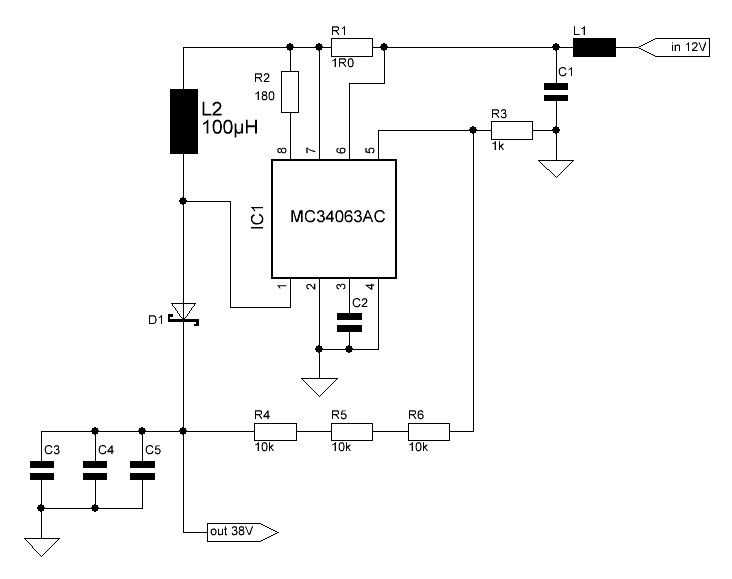

Рис. Схема повышения (Step-up converter)
С2 — конденсатор задающий частоту преобразования.
VD1 – быстродействующий диод, практически вся схема зависит от быстродействия этого диода. При использовании диодов Шотки, диод должен выдерживать обратное напряжение вдвое превышающее выходное напряжение.
R1 – Токовый датчик, задает максимальный ток на выходе стабилизатора. При превышении максимального тока – микросхема отключится, фактически является защитой от короткого замыкания (перегрузки) на выходе. Обладает довольно большой рассеиваемой мощностью, от 0,5 Вт до 2Вт, на практике иногда выглядит в виде нескольких параллельно включенных резисторов.
R2, R3 — делитель напряжения, с помощью которого задается выходное напряжение.
Рис. Выходное напряжение, формула расчета.
Фильтр рассмотрим отдельно, так как именно фильтр является слабым звеном при эксплуатации.
L1 – накопительная и фильтрующая индуктивность. Данную индуктивность настоятельно не рекомендуется уменьшать, так же именно эта индуктивность задает выходной ток, поэтому толщина провода довольно критичный параметр. На практике такая схема фильтра довольно редкое явление, как правило ставится второй LC фильтр, индуктивности включаются встречно.
С3 – принцип такой же как у катушки индуктивности. Несмотря на расчеты, если нет ограничения по размерам, конденсатор на 470 мкФ увидеть здесь довольно редкое явление. А вот конденсатор на 1000 мкФ здесь общепринятый стандарт (рассматриваем схемы Uвх=24В, Uвых=5В). Конденсатор должен быть LOW ESR, однако на практике это довольно редкое явление, ставится обычный конденсатор. Хотя если поднять оборудование 2000-2002 г.в. то там можно встретить LOW ESR конденсаторы в фильтре. Некоторые производители ставят в параллель ВЧ конденсатор, однако это довольно спорное решение.
Основные технические характеристики MC34063
- Широкий диапазон значений входных напряжений: от 3 В до 40 В;
- Высокий выходной импульсный ток: до 1,5 А;
- Регулируемое выходное напряжение;
- Частота преобразователя до 100 кГц;
- Точность внутреннего источника опорного напряжения: 2%;
- Ограничение тока короткого замыкания;
- Низкое потребление в спящем режиме.
Структура схемы:
- Источник опорного напряжения 1,25 В;
- Компаратор, сравнивающий опорное напряжение и входной сигнал с входа 5;
- Генератор импульсов сбрасывающий RS-триггер;
- Элемент И объединяющий сигналы с компаратора и генератора;
- RS-триггер устраняющий высокочастотные переключения выходных транзисторов;
- Транзистор драйвера VT2, в схеме эмиттерного повторителя, для усиления тока;
- Выходной транзистор VT1, обеспечивает ток до 1,5А.
Генератор импульсов постоянно сбрасывает RS-триггер, если напряжение на входе микросхемы 5 – низкое, то компаратор выдает сигнал на вход S сигнал устанавливающий триггер и соответственно включающий транзисторы VT2 и VT1.
Чем быстрее придет сигнал на вход S тем больше времени транзистор будет находиться в открытом состоянии и тем больше энергии будет передано со входа на выход микросхемы. А если напряжение на входе 5 поднять выше 1,25 В, то триггер вообще не будет устанавливаться. И энергия не будет передаваться на выход микросхемы.
MC34063 повышающий преобразователь
Например я данную микросхему использовал чтобы получить 12 В питание интерфейсного модуля от ноутбучного порта USB (5 В), таким образом интерфейсный модуль работал когда работал ноутбук ему не нужен был свой источник бесперебойного питания.
Также имеет смысл использовать микросхему для питания контакторов, которым нужно более высокое напряжение, чем другим частям схемы.
Хотя MC34063 выпускается давно, но возможность работы от 3 В, позволяет её использовать в стабилизаторах напряжения питающихся от литиевых аккумуляторов.
Рассмотрим пример повышающего преобразователя из документации. Эта схема рассчитана на входное напряжение 12 В, выходное — 28 В при токе 175мА.
- C1 – 100 мкФ 25 В;
- C2 – 1500 пФ;
- C3 – 330 мкФ 50 В;
- DA1 – MC34063A;
- L1 – 180 мкГн;
- R1 – 0,22 Ом;
- R2 – 180 Ом;
- R3 – 2,2 кОм;
- R4 – 47 кОм;
- VD1 – 1N5819.
В данной схеме ограничение входного тока задается резистором R1, выходное напряжение определяется соотношением резистором R4 и R3.
Понижающий преобразователь на МС34063
Понизить напряжение значительно проще – существует большое количество компенсационных стабилизаторов не требующих катушек индуктивности, требующих меньшего количества внешних элементов, но и для импульсного преобразователя находиться работа когда выходное напряжение в несколько раз меньше входного, либо просто важен КПД преобразования.
В технической документации приводиться пример схемы с входным напряжение 25 В и выходным 5 В при токе 500мА.
- C1 – 100 мкФ 50 В;
- C2 – 1500 пФ;
- C3 – 470 мкФ 10 В;
- DA1 – MC34063A;
- L1 – 220 мкГн;
- R1 – 0,33 Ом;
- R2 – 1,3 кОм;
- R3 – 3,9 кОм;
- VD1 – 1N5819.
Данный преобразователь можно использовать для питания USB устройств. Кстати можно повысить ток отдаваемый в нагрузку, для этого потребуется увеличить емкости конденсаторов C1 и C3, уменьшить индуктивность L1 и сопротивление R1.
МС34063 схема инвертирующего преобразователя
Третья схема используется реже двух первых, но не менее актуальна. Для точного измерения напряжений или усиления аудио сигналов часто требуется двуполярное питание, и МС34063 может помочь в получении отрицательных напряжений.
В документации приводиться схема позволяющая преобразовать напряжение 4,5 .. 6.0 В в отрицательное напряжение -12 В с током 100 мА.
- C1 – 100 мкФ 10 В;
- C2 – 1500 пФ;
- C3 – 1000 мкФ 16 В;
- DA1 – MC34063A;
- L1 – 88 мкГн;
- R1 – 0,24 Ом;
- R2 – 8,2 кОм;
- R3 – 953 Ом;
- VD1 – 1N5819.
Обратите внимание, что в данной схеме сумма входного и выходного напряжения не должна превышать 40 В.
Аналоги микросхемы MC34063
Если MC34063 предназначена для коммерческого применении и имеет диапазон рабочих температур 0 .. 70°C, то её полный аналог MC33063 может работать в коммерческом диапазоне -40 .. 85°C.
Несколько производителей выпускают MC34063, другие производители микросхем выпускают полные аналоги: AP34063, KS34063. Даже отечественная промышленность выпускала полный аналог К1156ЕУ5 , и хотя эту микросхему купить сейчас большая проблема, но вот можно найти много схем методик расчетов именно на К1156ЕУ5, которые применимы к MC34063.
Если необходимо разработать новое устройство и какжется MC34063 подходит как нельзя лучше, то соит обратить внимание на более современные аналоги, например: NCP3063 .
Техническая документация
Тип документа
Замечания по применению
Брошюра о залоге
Отчеты о соответствии
Спецификации
Средства проектирования и разработки
Примечания к дизайну
Чертеж: схема применения
Чертеж: Схема соединения
Чертеж: Маркировка Spec
Чертеж: Чертеж упаковки
Чертеж: распиновка
Исправления/дополнение
Оценочная плата: спецификация
Оценочная плата: Gerber
Eval Board: Руководство
Eval Board: Схема
Eval Board: Процедура тестирования
Запуск презентации продукта
Имитационные модели
Чертежи упаковки
Эталонные конструкции
Справочные руководства
Модели Simplis
Технический документ
Учебник
Руководство пользователя
Видео
Белая книга
Таксономия продуктов
Дискретные и силовые модули
Аудиотранзисторы
Диоды для защиты от электростатических разрядов
Диоды переключения слабого сигнала
Радиочастотные диоды
JFET
Выпрямители
МОП-транзисторы
Транзисторы общего назначения и с низким VCE(sat)
Защищенные МОП-транзисторы
Транзисторы Дарлингтона
РЧ транзисторы
БТИЗ
Диоды Шоттки и выпрямители Шоттки
Цифровые транзисторы (БРЦ)
Стабилитроны
Монолитные микроволновые интегральные схемы (MMIC)
Карбид кремния (SiC)
Диоды из карбида кремния (SiC)
Карбид кремния (SiC) МОП-транзисторы
Силовые модули
БТИЗ-модули
МОП-транзисторы
Гибридные модули Si/SiC
Интеллектуальные силовые модули (IPM)
Модули из карбида кремния (SiC)
Управление питанием
Регуляторы терминации DDR
Устройства с питанием от PoE
Защищенные силовые выключатели
Преобразование постоянного тока в постоянный
Зарядные насосы
Контроллеры
Преобразователи
Эталоны напряжения и супервизоры
Источники опорного напряжения
Контролеры напряжения
- Драйверы светодиодов
AC-DC драйверы светодиодов
Драйверы светодиодов DC-DC
Линейные драйверы светодиодов
Защита
Токовая защита
Защита от напряжения
Фильтры электромагнитных помех
Управление батареями
Встроенный драйвер и МОП-транзистор
Линейные регуляторы (LDO)
Драйверы затвора
Преобразование переменного тока в постоянный
Автономные контроллеры
Автономные регуляторы
Контроллеры коэффициента мощности
Контроллеры вторичной стороны
Контроллеры GFCI
Идеальные диодные контроллеры
Формирование сигналов и управление
Редрайверы
Усилители и компараторы
Усилители измерения тока
Усилители мощности звука
Операционные усилители (ОУ)
Видеоусилители
Компараторы
Микроконтроллеры
Специальные микроконтроллеры
Микроконтроллеры общего назначения
Цифровые потенциометры (POT)
Преобразователи данных (АЦП)
Формирование сигнала датчика
Датчики
Ультразвуковой датчик
Датчики внешней освещенности
Процессоры сигналов изображения (ISP)
Датчики изображения
Модули датчика изображения
Термическое управление
Контроллеры вентиляторов
Датчики температуры
Фотоприемники (SiPM, SPAD)
Управление двигателем
Контроллеры двигателей ecoSpin™
Драйверы двигателей
Драйверы нагрузки и драйверы реле
Моторные драйверы, матовый
Драйверы двигателей, бесщеточные
Драйверы двигателей, шаговый двигатель
Пользовательский и ASSP
Интерфейсы
Аналоговые переключатели
Интерфейсы для смарт-карт и SIM-карт
USB Type-C
Высокопроизводительные оптопары
Высокопроизводительные транзисторные оптопары
Высокоскоростные оптопары с логическими вентилями
Низковольтные высокоэффективные оптопары
Оптопары специального назначения
Цифровые изоляторы
Ethernet-контроллеры
Проводные трансиверы и модемы
Драйвер симисторных оптронов
Драйверы затворов IGBT/MOSFET Оптопары
Фототранзисторные оптопары
Изолированные оптопары усилителя ошибки
Фото Дарлингтона Выходные оптопары
Выход фототранзистора — оптопары для измерения постоянного тока
Выход фототранзистора — входные оптопары для измерения переменного тока
Инфракрасный
Беспроводное подключение
Синхронизация, логика и память
Генерация часов
Детекторы фазы/частоты
Тактовые генераторы PLL
Часы с подавлением электромагнитных помех с расширенным спектром
Генераторы, управляемые напряжением (VCO)
Буферы с нулевой задержкой
Часы и распределение данных
Арифметические функции
Драйверы и буферы разветвления
Триггеры, защелки и регистры
Логические элементы
Мультиплексоры и кроссовые коммутаторы
Последовательные/параллельные преобразователи
Управление перекосами
Переводчики
Память
Флэш-память
Память статического ОЗУ
Память EEPROM
Стандартная логика
Арифметико-логические функции
Буферы
Шинные приемопередатчики
D-триггеры и JK-триггеры
Расширители ввода-вывода
Защелки и регистры
Логические элементы
Мультиплексоры
Переводчики уровней
Решение
Автомобильная промышленность
АДАС
Просмотр
В салоне
Силовой агрегат, безопасность и защита
Модуль управления коробкой передач (TCM)
Модуль управления силовым агрегатом (PCM)
Электроника кузова и светодиодное освещение
Электрификация транспортных средств
Преобразователь постоянного тока высокого напряжения в постоянный
Быстрая зарядка электромобиля постоянным током
48-вольтовый стартер-генератор
Тяговый преобразователь
Бортовое зарядное устройство (OBC)
Промышленный
Промышленная автоматизация
Энергетическая инфраструктура
Быстрая зарядка электромобиля постоянным током
Источник бесперебойного питания (ИБП)
Солнечные энергетические решения
5G и облачная мощь
Мощность сервера
Блок питания для стойки
Интернет вещей (IoT)
Медицинский
Аудиологический фокус
Клинический пункт оказания медицинской помощи
Портативные медицинские устройства
Приборы медицинской визуализации
Примечание по применению
get(@keywordPaths.KEYWORDS, ‘Provides experienced analysis on how to solve a problem using our product.’)}»>
Предоставляет опытный анализ того, как решить проблему с помощью нашего продукта.Белая книга
Предоставляет информацию, которая поможет вам понять новые рыночные и технологические тенденции.
Примечание разработчика
Предоставляет экспертную информацию о предлагаемых реализациях схем.
Технический паспорт
Краткое описание производительности и других характеристик продукта.
Справочное руководство
Предоставляйте справочную информацию, информацию о приложениях, продуктах и решениях по конкретной предметной области.
Инструмент для проектирования и разработки
get(@keywordPaths.KEYWORDS, ‘Downloadable tool for designing with a product or technology.’)}»>
Загружаемый инструмент для разработки продукта или технологии.Чертеж упаковки
Справочные символы и примеры размеров для габаритных чертежей упаковки.
Ошибки
Предоставьте информацию об аномалиях, связанных с конкретными версиями микросхем.
Дополнительные брошюры
Руководства по выбору продуктов и брошюры, в которых представлены продукты, подходящие для ваших решений.
Руководство пользователя
Руководство по различным режимам работы и возможным конфигурациям продукта или технологии.
СИМПЛИС Модель
get(@keywordPaths.KEYWORDS, ‘Simulation models designed for Simulation Piecewise Linear Systems (SIMPLIS).’)}»>
Модели моделирования, разработанные для кусочно-линейных систем моделирования (SIMPLIS).Модель моделирования
Имитационные модели, предназначенные для анализа симуляций цепей с использованием программного обеспечения.
Эталонный дизайн
Предлагайте полные технические чертежи для полнофункционального дизайна.
Отчеты о соответствии
Предоставление результатов испытаний и сертификатов соответствия продукции отраслевым стандартам
Учебники
Информация о технологиях, топологиях, методах и других темах.
Документы оценочной комиссии
get(@keywordPaths.KEYWORDS, ‘Documentation, such as Gerber files & user manuals for evaluation boards.’)}»>
Документация, такая как файлы Gerber и руководства пользователя для оценочных плат.Загрузка…
Как рассчитать резистор отключения PNP в преобразователе BuckBoost?
Добро пожаловать на EDAboard.com
Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию… и многому другому. более! Для участия необходимо зарегистрироваться. Регистрация бесплатна. Нажмите здесь для регистрации.
Регистрация Авторизоваться
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
- Автор темы деревья
- Дата начала
- Статус
- Закрыто для дальнейших ответов.
деревоз
Гость
Как они пришли к уравнению для резистора RBE на (половину вниз) страницы 21 следующего примечания к приложению.
https://www.onsemi.com/pub/Collateral/AN920-D.PDF
RBE — это резистор, необходимый для устранения неосновных переносов после отключения PNP.
Преобразователь BuckBoost с внешним переключателем питания PNP на стороне высокого напряжения.
FvM
Супермодератор
Я не вижу обоснования использования магического числа 10 в единицах вольт при расчете.
То же самое используется на стр. 17.
деревоз
Гость
Да симулятор LTspice тоже ничего не предлагает в выборе ОБЭ.(как прилагается)..какой бы ОБЭ ни выбрал в LTspice, разницы практически нет…..а ПНП имеет высокий коэффициент усиления при большом токе, чего на самом деле нет
— Обновлено —
Согласитесь, еще один момент (с примечанием к приложению MC33063) со схемой на странице 20 заключается в том, что и Q1, и Q2 должны иметь одинаковую бета-версию. Если они этого не сделают, то тот, у которого более высокий коэффициент усиления, будет перенасыщен при выбранном базовом управляющем токе и, таким образом, будет очень медленно выключаться.
Это проблема, поскольку схема на стр. 20 показывает, что базовый ток Q1 фактически такой же, как базовый ток Q2, и определяется значением RB.
Согласны ли вы с этим?…и что это потенциальный недостаток данной схемы.
Последний раз редактировалось модератором:
FvM
Супер модератор
34063 — один из самых дешевых коммутаторов на рынке, вы не используете его, если хотите добиться высокой эффективности.
деревоз
Гость
похоже, что резистор RBE рассчитывается таким образом….
Ток, необходимый для удаления неосновных носителей из области BC, равен «ток CE при выключении» / (бета x 10)
.
..тогда они предполагают ВБЭ 1В.
Затем используйте закон Ома с вышеуказанными током и напряжением, чтобы получить RBE
Вы согласны?
FvM
Супер модератор
Почему бета x 10, почему VBE = 1В? Это всего лишь произвольные предположения, ничем не подкрепленные.
деревоз
Гость
Я понимаю вашу точку зрения.
Кстати, на странице 27 примечания к приложению MC34063…
https://www.onsemi.com/pub/Collateral/AN920-D.PDF
…у них есть бак с выходом 15В/3мА, но смысловой резистор 22 мОм. Кроме того, базовый резистор привода составляет 51 Ом, и на нем будет примерно 34 В.
=Вы согласны с тем, что эта схема на странице 27 ерунда?
— Обновлено —
>>>>>>>>>>>>>>>>>>>o<<<<<<<<<<<<<<<<<<<
Страница 8 таблицы данных MC33063A…
https:// www.ti.com/lit/ds/symlink/mc33063a.pdf?ts=1618823821368&ref_url=https%3A%2F%2Fwww.ti.com%2Fproduct%2FMC33063A
… указано, что если в где i(база) > 30 мА и ток переключения <300 мА, то вместо этого следует использовать внешний PNP-транзистор, как показано на рис. 7b на стр. 9..
Дело в том, что внешний PNP находится в конфигурации, отличной от Дарлингтона, так что, конечно, это просто означает, что увеличение времени включения на 2 мкс просто происходит вместо этого с внешним PNP-транзистором, и вы так же плохо работаете, как и раньше?
— Обновлено —
>>>>>>>>>>>>>>>>>>>>>0<<<<<<<<<<<<<<<<<<<<<<<<<<<<
привет.
…
На странице 3 SLVA252B, о микросхеме управления ШИМ MC34063A, указано, что генератор заряжается от 0,75 В до 1,25 В…
SLVA252B:
https://www.ti.com/lit/an/slva252b/slva252b.pdf?ts=1618814426377&ref_url=https%253A%252F%252Fwww.google.com%252F
…Однако на странице 4 технического описания MC34063 показана зарядка генератора от 0,432 В до 1,264 В…
Техническое описание MC34063A:
https://www.onsemi.com/pdf/datasheet/mc34063a-d.pdf
..Вы знаете, кому мы верим?
Последнее редактирование модератором:
Easy Peasy
Расширенный член уровня 5
Похоже, что в этом примечании к приложению довольно много опечаток и других ошибок, но нет:
«.
..у них есть понижающий преобразователь с выходом 15 В / 3 мА, но чувствительный резистор 22 мОм. Кроме того, базовый привод сопротивление резистора 51 Ом, и на нем должно быть примерно 34 В.
Согласны ли вы с тем, что эта схема на странице 27 — ерунда?»
, так как выходной ток должен быть не более 3,6 А (а не 3,0 мА, как указано), поэтому 706 мА в базе фактически соответствуют действительности (36 В/ 51 Ом). ) для полного включения xtor — хотя лучший xtor может позволить меньший базовый ток
есть еще одна ошибка в повышающем преобразователе на стр. 12, рис. ckt — усилитель ( 28Vout в тексте )
должны быть и другие ошибки …
— Обновлено —
тот же базовый диск на рис. 34 снова, потому что ckt потребляет 3,6 А, а xtor требуется много базового диска для предполагаемой бета-версии (Hfe) 35.
— Обновлено —
снова 1А, на рис. 31
— Обновлено —
большое количество ошибок в тексте рис. 27
— Обновлено —
снова 550 мА на рис. 22 кажутся правильными, учитывая, что xtor должен подавать более 5 А на бак скт …
Последнее редактирование:
- Статус
- Закрыто для дальнейших ответов.
С
Какой PNP для схемы отключения PNP?
- Автор: cupoftea
- Ответов: 5
Силовая электроника
А
Потери при выключении в преобразователе H-Bridge MOSFET в результате включения ZVS дополнительного устройства
- Запущено akh_power
- Ответов: 3
Силовая электроника
С
Плоскость заземления в автономном преобразователе LLC?
- Автор: cupoftea
- Ответов: 0
Силовая электроника
Икс
TL431 + LM317 + PNP = путаница
- Автор Xymox
- Ответов: 26
Силовая электроника
С
Куда поставить токоизмерительный резистор в Boost PFC?
- Инициировано cupoftea
- Ответов: 4
Силовая электроника
Делиться:
Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл.
адрес Делиться Ссылка на сайт
Верх
| Заказать этот документ через MC34063A/D MC34063A MC33063A Цепи управления преобразователем постоянного тока требуется для преобразователей постоянного тока в постоянный. Эти устройства состоят из внутреннего эталона с температурной компенсацией, компаратора, управляемого генератора рабочего цикла с активной схемой ограничения тока, драйвера и сильноточного выходного ключа. Эта серия была специально разработана для включения в приложения Step-Down и Step-Up и инвертирования напряжения с минимальным количеством внешних компонентов. См. Замечания по применению AN920A/D и AN954/D для получения дополнительной информации о конструкции. * Работа от входного напряжения от 3,0 до 40 В ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО ТОКА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОЛУПРОВОДНИКОВ * * * * * * Низкий ток в режиме ожидания Ограничение выходного тока Выходной ток до 1,5 А Выходное напряжение Регулируемая частота Работа с точностью до 100 кГц 2% Артикул 8 1 P, P1 СУФФИКС ПЛАСТИКОВАЯ УПАКОВКА КОРОБКА 626 8 1 СУФФИКС D ПЛАСТИКОВАЯ УПАКОВКА КОРОБКА 751 (SO-8) ШТЫРЬКОВЫЕ СОЕДИНЕНИЯ Типичная схематическая диаграмма 1 SQ 7 R 100 Ipk Генератор CT 6 VCC Компаратор + — Компаратор 5 Инвертирующий вход (вид снизу) Регулятор опорного напряжения 1,25 В 4 Gnd MC33063AVD MC33063AVP MC34063AD Это устройство содержит 51 активный транзистор.  MC34063AP1 TA = от 0 до +70C TA = от -40 до +125C SO-8 Пластиковый DIP SO-8 Пластиковый DIP Rev 5 Переключатель Коллектор Переключатель Эмиттер Времязадающий конденсатор Gnd 1 2 3 4 8 7 6 5 Коллектор драйвера Ipk Sense Инвертирующий вход компаратора VCC Привод 8 Коллектор Q2 Q1 Переключатель Коллектор Ipk Sense 2 Эмиттер-переключатель (вид сверху) 3 ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА Устройство синхронизирующего конденсатора MC33063AD MC33063AP1 Диапазон рабочих температур TA = от -40 до +85°C Упаковка SO-8 Пластиковый DIP (c) Motorola, Inc. ДАННЫЕ АНАЛОГОВЫХ ИС УСТРОЙСТВ MOTOROLA 1 MC34063A MC33063A МАКСИМАЛЬНЫЕ НОМИНАЛЫ Номинальные значения Источник питания Компаратор напряжения Диапазон входного напряжения Переключатель Напряжение коллектора Переключатель Напряжение эмиттера (VPin 1 = 40 В) Переключение между коллектором и эмиттером Напряжение Коллектора драйвера Напряжение Коллектора драйвера Ток коллектора (Примечание 1) Рассеиваемая мощность тока и тепловые характеристики переключателя Пластиковый корпус, P, суффикс P1 TA = 25C Тепловое сопротивление Корпус SOIC, суффикс D TA = 25C Тепловое сопротивление Рабочая температура перехода Диапазон рабочих температур окружающей среды MC34063A MC33063AV MC33063A Диапазон температур хранения Обозначение VCC VIR VC(переключатель) VE (переключатель) VCE (переключатель) VC (драйвер) IC (драйвер) Значение ISW 40 — 0,3 до + 40 40 40 40 40 100 1,5 Единица измерения В пост.  тока В пост. тока В пост. тока В пост. мА А PD RJA PD RJA TJ TA 1,25 100 625 160 +150 0…+70 -40…+125 — 40…+85 W C/W W C/W C C Tstg — 65…+150 Максимум C ПРИМЕЧАНИЯ: 1. должны соблюдаться пределы рассеиваемой мощности пакета. 2. Данные об электростатическом разряде доступны по запросу. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (VCC = 5,0 В, TA = Tlow to Thigh [Примечание 3], если не указано иное). Характеристики Частота ГЕНЕРАТОРА (VPin 5 = 0 В, CT = 1,0 нФ, TA = 25C) Ток заряда (VCC = 5,0 от V до 40 В, TA = 25C) Ток разряда (VCC = от 5,0 В до 40 В, TA = 25C) Отношение тока разряда к заряду (контакт 7 к VCC, TA = 25C) Напряжение датчика ограничения тока (Ichg = Idischg, TA = 25C) ВЫХОДНОЙ ПЕРЕКЛЮЧАТЕЛЬ (Примечание 4) Напряжение насыщения, соединение Дарлингтона (Примечание 5) (ISW = 1,0 A, контакты 1, 8 подключены) Напряжение насыщения, соединение Дарлингтона (ISW = 1,0 A, RPpin 8 = 82 к VCC, Forced VCE( сб) ВКЭ(сат) hFE IC(выкл) — — 50 — 1,0 0,45 75 0,01 1,3 0,7 — 100 В В — А фоск Ичг Идищг Идищг/Ичг Випк(смысл) 24 24 140 5,2 250 33 35 220 6,5 300 42 7,5 260 350 кГц A A — мВ Обозначение Мин.  Тип. Макс. Единица измерения ] 20) Коэффициент усиления по постоянному току (ISW = 1,0 А, VCE = 5,0 В, TA = 25C) Ток в закрытом состоянии коллектора (VCE = 40 В) ПРИМЕЧАНИЯ: 3. Tlow = 0C для MC34063A, — 40C для MC33063A, AV Thigh = +70C для MC34063A, +85C для MC33063A, +125C для MC33063AV 4. Во время испытаний используются импульсные методы с низким коэффициентом заполнения, чтобы поддерживать температуру перехода как можно ближе к температуре окружающей среды. 5. Если выходной ключ находится в состоянии жесткого насыщения (не в конфигурации Дарлингтона) при малых токах ключа (300 мА) и высоких токах драйвера (30 мА), выход из состояния насыщения может занять до 2,0 с. Это условие сокращает время выключения на частотах 30 кГц и усиливается при высоких температурах. Это условие не возникает в конфигурации Дарлингтона, поскольку выходной ключ не может насыщаться. Если используется конфигурация, отличная от Дарлингтона, рекомендуется следующее состояние выходного привода: Выход IC Принудительно b выходного переключателя: 10 Драйвер IC — 7,0 мА * * Резистор 100 в эмиттере устройства драйвера требует около 7,0 мА перед выходом коммутатор проводит.  Вт 2 ДАННЫЕ АНАЛОГОВЫХ УСТРОЙСТВ MOTOROLA MC34063A MC33063A ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (продолжение) (VCC = 5,0 В, TA = Tlow to Thigh [Примечание 3], если не указано иное.) Регулирование напряжения линии от Tlow до Thigh (VCC = 3,0–40 В) MC33063A, MC34063A MC33363AV Входной ток смещения (Vin = 0 В) ОБЩИЙ Ток питания УСТРОЙСТВА (VCC = 5,0–40 В, CT = 1,0 нФ, контакт 7 = VCC, VPin 5 > Vth, Pin 2 = Gnd, остальные контакты разомкнуты) ICC — — 4,0 мА Vth 1,225 1,21 Regline — — IIB — 1,4 1,4 — 20 5,0 6,0 — 400 нА 1,25 — 1,275 1,29мВ В Обозначение Мин. Тип. Макс. Единица измерения ПРИМЕЧАНИЯ: 3. Tlow = 0C для MC34063A, -40C для MC33063A, AV Thigh = +70C для MC34063A, +85C для MC33063A, +125C для MC33063AV тест для поддержания температуры перехода как можно ближе к температуре окружающей среды. 5. Если выходной ключ находится в состоянии жесткого насыщения (не в конфигурации Дарлингтона) при малых токах ключа (300 мА) и высоких токах драйвера (30 мА), выход из состояния насыщения может занять до 2,0 с.  Это условие сокращает время выключения на частотах 30 кГц и усиливается при высоких температурах. Это условие не возникает в конфигурации Дарлингтона, поскольку выходной ключ не может насыщаться. Если используется конфигурация, отличная от Дарлингтона, рекомендуется следующее состояние выходного привода: Выход IC Принудительно b выходного переключателя: 10 Драйвер IC — 7,0 мА * * Резистор 100 в эмиттере устройства драйвера требует около 7,0 мА перед выходом коммутатор проводит. Вт Рис. 1. Время включения-выключения выходного переключателя в зависимости от времязадающего конденсатора генератора , ЗАДАННЫЙ КОНДЕНСАТОР ГЕНЕРАТОРА (нФ) 5,0 10 toff V OSC , НАПРЯЖЕНИЕ ГЕНЕРАТОРА (В) VCC = 5,0 В, контакт 7 = VCC, контакт 5 = Gnd TA = 25C ton Контакт 2 = Земля Контакты 1, 5, 8 = разомкнут CT = 1,0 нФ TA = 25C 10 с/дел MOTOROLA ANALOG IC DEVICE DATA 3 200 мВ/div MC34063A MC33063A Рисунок 3. Напряжение насыщенности для насыщения насыщенно = 5,0 В, контакты 1, 7, 8 = VCC, контакты 3, 5 = Gnd TA = 25C (см.  примечание 4) VCE(sat), НАПРЯЖЕНИЕ НАСЫЩЕНИЯ (В) VCE(sat), НАПРЯЖЕНИЕ НАСЫЩЕНИЯ (В) 1,1 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 0 0,2 0,4 0,6 0,8 1,0 1,2 IC, ТОК КОЛЛЕКТОРА (А) 1,4 1,6 VCC = 5,0 В Контакт 7 = VCC Контакты 2, 3, 5 = Земля TA = 25C (см. примечание 4) Рис. 4. Конфигурация с общим эмиттером. Напряжение насыщения выходного переключателя в зависимости от тока коллектора Соединение Дарлингтона Принудительно = 20 В IPK(sense), CURRENT LIMIT SENSE VOLTAGE (V) , ТОК ПИТАНИЯ (мА) 360 340 320 300 280 260 240 220 200 -55 -25 0 25 50 75 TA, ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ (C) 100 125 Vcc = 5,0 В Ichg = Idischg 3,6 2 0,8 2,4 6 1,0 Рис. 6. Ток питания в режиме ожидания в зависимости от напряжения питания CT = 1,0 нФ Контакт 7 = VCC Контакт 2 = Земля 5,0 10 15 20 25 30 VCC, НАПРЯЖЕНИЕ ПИТАНИЯ (В) 35 40 ПРИМЕЧАНИЕ: температура перехода как можно ближе к температуре окружающей среды. Рис. 7. Повышающий преобразователь 5 R2 R1 2,2 кОм 47 кОм 330 + CO 1,25 В Ref Reg 4 1,0 H Vвых 28 В/175 мА + 100 Ввых Q2 Q1 2 1N5819Rsc 0,22 Vin 12 В CT 3 CT 1500 пФ 1 Дополнительный фильтр Тестовая линия Регулировка нагрузки Регулировка выходной пульсации Эффективность выходной пульсации с дополнительным фильтром Условия Vin = 8,0 В до 16 В, IO = 175 мА Vin = 12 В, IO = 75 мА до 175 мА Vin = 12 В, IO = 175 мА Vin = 12 В, IO = 175 мА Vin = 12 В, IO = 175 мА Результаты 30 мВ = 0,05% 10 мВ = 0,017% 400 мВразмах 87,7% 40 мВразмах Внешние соединения форсирования тока для пикового значения IC более 1,5 А 8a.  Внешний переключатель NPN 8b. Внешний переключатель NPN с насыщением (см. примечание 5) 8 1 Vout R 8 1 Vout 7 2 Rsc 7 2 Rsc Vin 6 Vin 6 0 для R константа Vin: переходит в режим жесткого насыщения (не по схеме Дарлингтона) при малых токах ключа (300 мА) и высоких токах драйвера (30 мА), выход из состояния насыщения может занять до 2,0 с. Это условие сокращает время выключения на частотах 30 кГц и усиливается при высоких температурах. Это условие не возникает в конфигурации Дарлингтона, поскольку выходной ключ не может насыщаться. Если используется конфигурация, отличная от Дарлингтона, рекомендуется следующее состояние выходного вала. MOTOROLA ANALOG IC DEVICE DATA 5 MC34063A MC33063A Рис. 9. Понижающий преобразователь 8 SQ R 7 Ipk Osc 6 100 + VCC + — 5 Комп. 1,25 В Ref Reg Q2 Q1 1 2 CT 1N5819 3 L CT 470 пФ 4 1,0 H + CO Vвых 100 220 H Rsc 0,33 Vin 25 В R2 3,6 кОм R1 1,2 кОм 470 + Ввых 5,0 В/1909 мА Дополнительно Фильтр Регулировка тестовой линии Регулировка нагрузки Пульсации на выходе Эффективность тока короткого замыкания Пульсации на выходе с дополнительным фильтром Условия Vin = от 15 В до 25 В, IO = 500 мА Vin = 25 В, IO = 50 мА до 500 мА Vin = 25 В, IO = 500 мА Vin = 25 В, RL = 0,1 Vin = 25 В, IO = 500 мА Vin = 25 В, IO = 500 мА Результаты 12 мВ = 0,12 % 3,0 мВ = 0,03 % 120 мВразмах 1,1 А 83,7 % 40 мВразмах Внешний переключатель NPN 10b.  Внешний насыщенный переключатель PNP 8 1 8 1 Vout 7 RSC VIN 6 2 VOUT RSC VIN 7 2 6 6 Данные устройства Motorola Analog Voltage MC34063A MC33063A Рис. 7 Ipk Osc 6 + 100 + — 5 R1 953 R2 8,2 кОм Комп. 1,25 В Ссылка Рег VCC Q2 Q1 1 2 L 3 + 1500 пФ 1N5819 88 H Rsc 0,24 Vin от 4,5 В до 6,0 В CT 4 1,0 H Vвых. -12 В/100 мА 1000 f + CO + 100 Ввых. Пульсации на выходе Эффективность тока короткого замыкания Пульсации на выходе с дополнительным фильтром Условия Vin = от 4,5 В до 6,0 В, IO = 100 мА Vin = 5,0 В, IO = 10 мА до 100 мА Vin = 5,0 В, IO = 100 мА Vin = 5,0 В , RL = 0,1 Vin = 5,0 В, IO = 100 мА Vin = 5,0 В, IO = 100 мА Результаты 3,0 мВ = 0,012% 0,022 В = 0,09% 500 мВпик-пик 910 мА 62,2% 70 мВпик-пик Рис. 12. Внешние соединения усиления тока для пикового тока IC более 1,5 А 12a. Внешний переключатель NPN 12b. Внешний насыщенный переключатель PNP 8 1 8 1 Vout 7 2 Vout 7 2 VIN 6 VIN 6 ДАННЫЕ ДАННЫЕ МОГИ 71098 MC34063A MC33063A 9108.  (Схемы на рис. 7, 9, 11) 5,45 2,500 (Вид сверху, вид медной фольги через плату со стороны компонентов) MC34063A MC34063A MC34063A (вид сверху, сторона компонентов) *Дополнительный фильтр. ДАННЫЕ ИНДУКТОРА Повышающий понижающий преобразователь Индуктивность, инвертирующая напряжение (Гн) 170 220 88 витков на провод 38 витков № 22 AWG 48 витков № 22 AWG 28 витков № 22 AWG Все катушки индуктивности намотаны компанией Magnetics Inc. .55117 тороидальный сердечник. 8 ДАННЫЕ АНАЛОГОВЫХ УСТРОЙСТВ MOTOROLA MC34063A MC33063A Рис. 14. Расчетная формула Таблица Расчет t/toff V out ) VF * Vin(min) V * Vsat in(min) t on t t off Step-Up V ) VF * Vsat * Vout in(min) V out t on t t off Step-Down Преобразование напряжения |V out| V ) VF * Vsat in ) toff )1 1 f (ton + toff) toff ) toff )1 1 f ) toff )1 1 f t on t t off ton CT Ipk(switch) 2I Rsc L(min) (V (тонн + toff) — toff 4,0 x 10-5 тонн выход(max) t on t off (тонн + toff) — toff 4,0 x 10-5 тонн 2I out(max) 2I (тонн + тофф) — тофф 4,0 x 10-5 тонн выход (макс.  ) т вкл т выкл )1 (V t on(max) )1 t 0,3/Ipk(переключатель) V sat) in(min) I pk(switch) 9 I outt on V пульсация(pp) * V sat in (мин) Ipk(переключатель) I * 0,3/Ipk(переключатель) * Vout) ) 0,3/Ipk(переключатель) (V t on(max) V sat) in(min) Ipk(переключатель) 9 I outt on В пульсации (pp) * on(max) CO (t t) pk(switch) on off Пульсации 8V(pp) Vsat = Напряжение насыщения выходного ключа. VF = прямое падение напряжения на выходном выпрямителе. Должны быть выбраны следующие характеристики источника питания: Vin — номинальное входное напряжение. R2 1,25 1 Ввых. — Требуемое выходное напряжение, |В вых.| R1 Iout — Требуемый выходной ток. fmin — Минимальная желаемая частота коммутации выхода при выбранных значениях Vin и IO. Vripple(pp) — Требуемая амплитуда пульсаций выходного напряжения. На практике расчетное значение конденсатора необходимо будет увеличить из-за эквивалентного ему ряда Vripple(pp) — сопротивления и схемы платы.  Напряжение пульсаций должно поддерживаться на низком уровне, так как оно напрямую влияет на регулирование сети и нагрузки. ПРИМЕЧАНИЕ. Дополнительную информацию см. в Указаниях по применению AN9.20А/Д и АН954/Д. + ) Данные устройства Motorola Analog IC MC34063A MC33063A Размеры схемы P, суффикс Пластикс Пакет 626-05 Выпуск K 8 5 -B- 1 4 F Примечание 2 -A- L -B- 1 4 F. ПРИМЕЧАНИЯ: 1. РАЗМЕР L ДО ЦЕНТРА ВЫВОДА, ПРИ СВОЕНИИ ПАРАЛЛЕЛЬНО. 2. КОНТУР ПАКЕТА ДОПОЛНИТЕЛЬНО (КРУГЛЫЕ ИЛИ КВАДРАТНЫЕ УГЛЫ). 3. РАЗМЕРЫ И ДОПУСКИ СОГЛАСНО ANSI Y14.5M, 1982. РАЗМЕР A B C D F G H J K L M N МИЛЛИМЕТРОВ МИН. МАКС.2 7,62 BSC — 10 1,01 0,76 дюйма MIN MAX 0,370 0,400 0,240 0,260 0,155 0,175 0,015 0,020 0,040 0,070 0,100 0,030 0,050 0,008 0,012 0,115 0,135 0,300 BSC — 10 0,030 0,040 C -T -T -9108. M K T A M M B M D СУФФИКС ПЛАСТИКОВЫЙ КОРОБКА 751-05 (SO-8) ВЫПУСК P -A- 8 5 ПРИМЕЧАНИЯ: 1.  РАЗМЕРЫ И ДОПУСКИ СОГЛАСНО ANSI Y14.5M, 2982. КОНТРОЛЬНЫЙ РАЗМЕР: МИЛЛИМЕТР. 3. РАЗМЕРЫ A И B НЕ ВКЛЮЧАЮТ ВЫСТУП ФОРМЫ. 4. МАКСИМАЛЬНЫЙ ВЫСТУП ФОРМЫ 0,15 (0,006) НА СТОРОНУ. 5. РАЗМЕР D НЕ ВКЛЮЧАЕТ ВЫСТУП ДАМБАРА. ДОПУСТИМЫЙ ВЫСТУП ДАМБАРА ДОЛЖЕН СОСТАВЛЯТЬ ВСЕГО 0,127 (0,005) ПРЕВЫШЕНИЕ РАЗМЕРА D ПРИ МАКСИМАЛЬНОМ СОСТОЯНИИ МАТЕРИАЛА. РАЗМЕР A B C D F G J K M P R МИЛЛИМЕТРОВ МИН МАКС 4,80 5,00 3,80 4,00 1,35 1,75 0,35 0,490.40 1.25 1.27 BSC 0.18 0.25 0.10 0.25 0_ 7_ 5.80 6.20 0.25 0.50 INCHES MIN MAX 0.189 0.196 0.150 0.157 0.054 0.068 0.014 0.019 0.016 0.049 0.050 BSC 0.007 0.009 0.004 0.009 0_ 7_ 0.229 0.244 0.010 0.019 -B- 1 4 4X P 0.25 (0.010) M B M C -T- 8X SEATING PLANE R X 45 _ F D 0.25 (0.010) M K TB M_ S J S A 10 ДАННЫЕ АНАЛОГОВЫХ ИС УСТРОЙСТВ MOTOROLA MC34063A MC33063A ПРИМЕЧАНИЯ ДАННЫЕ АНАЛОГОВЫХ УСТРОЙСТВ MOTOROLA 11 MC34063A MC33063A Компания Motorola оставляет за собой право без предварительного уведомления вносить изменения в любую из представленных здесь продуктов.  Motorola не дает никаких гарантий, заявлений или гарантий в отношении пригодности своих продуктов для какой-либо конкретной цели, а также Motorola не берет на себя никакой ответственности, возникающей в результате применения или использования любого продукта или схемы, и, в частности, отказывается от любой ответственности, включая, помимо прочего, косвенную ответственность. или случайных повреждений. «Типичные» параметры, которые могут быть указаны в технических описаниях и/или спецификациях Motorola, могут изменяться и действительно различаются в зависимости от приложений, а фактическая производительность может меняться со временем. Все рабочие параметры, включая «Типовые», должны быть проверены техническими экспертами заказчика для каждого приложения заказчика. Motorola не передает никаких лицензий в соответствии со своими патентными правами или правами других лиц. Продукты Motorola не разработаны, не предназначены и не разрешены для использования в качестве компонентов в системах, предназначенных для хирургической имплантации в тело, или других приложений, предназначенных для поддержки или поддержания жизни, или для любого другого применения, в котором отказ продукта Motorola может создать ситуации, когда возможны травмы или смерть. Если Покупатель приобретает или использует продукты Motorola для любого такого непреднамеренного или несанкционированного применения, Покупатель должен возместить ущерб и оградить Motorola и ее должностных лиц, сотрудников, дочерние компании, филиалы и дистрибьюторов от любых претензий, затрат, убытков и расходов, а также разумных судебных издержек, возникающих в связи с этим. из-за, прямо или косвенно, каких-либо претензий о телесных повреждениях или смерти, связанных с таким непреднамеренным или несанкционированным использованием, даже если в таких претензиях утверждается, что Motorola проявила небрежность в отношении конструкции или изготовления детали. Motorola и являются зарегистрированными товарными знаками Motorola, Inc. Motorola, Inc. является работодателем, предоставляющим равные возможности/позитивные действия. Как с нами связаться: США / ЕВРОПА / Не указанные места: Motorola Literature Distribution; ПО Вставка 20912; Phoenix, Arizona 85036. 1-800-441-2447 или 602-303-5454 MFAX: RMFAX0@email.  |
