Допустимый длительный ток для кабелей с медными жилами в воздухе
Ток Амп | 220 Вольт | 380 Вольт | Сечение mm2 |
1 А | 0,22 кВт | 0,66 кВт | 0.5 mm2 |
2 А | 0,44 кВт | 1,3 кВт | 0.5 mm2 |
3 А | 0,66 кВт | 1,97 кВт | 0. 75 mm2 |
4 А | 0,88 кВт | 2,63 кВт | 0.75 mm2 |
5 А | 1,1 кВт | 3,3 кВт | 1.0 mm2 |
6 А | 1,32 кВт | 3,9 кВт | 1.0 mm2 |
10 А | 2,2 кВт | 6,6 кВт | 1.5 mm2 |
16 А | 3,52 кВт | 10,5 кВт | 1.5 mm2 |
25 А | 5,5 кВт | 16,45 кВт | 2.5 mm2 |
35 А | 7,7 кВт | 23,03 кВт | 4.0 mm2 |
42 А | 9,2 кВт | 27,6 кВт | 6.0 mm2 |
55 А | 12.1 кВт | 36.19 кВт | 10 mm2 |
75 А | 16,5 кВт | 49,36 кВт | 16 mm2 |
95 А | 20,9 кВт | 62. 52 кВт | 25 mm2 |
120 А | 26.4 кВт | 78.98 кВт | 35 mm2 |
145 А | 31,9 кВт | 50 mm2 | |
180 А | 39,6 кВт | 118,4 кВт | 70 mm2 |
220 А | 48,4 кВт | 144.7 кВт | 95 mm2 |
260 А | 57,2 кВт | 171.1 кВт | 120 mm2 |
305 А | 67.1 кВт | 200,7 кВт | 150 mm2 |
350 А | 77 кВт | 230.3 кВт | 185 mm2 |
***
Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то мощность в однофазной сети можно вычислить по формуле:
Например рассчитать мощность: ток I — 16 Амп умножаем на напряжение U — 220 Вольт и получаем мощность P — 3.520 ватт или 3.52 кВт.
Например рассчитать силу тока по формуле I = P / U: Мощность P — 8800 Ватт или 8.8 кВт делим на напряжение U — 220 Вольт и получаем силу тока I — 40 Амп.
Значит в квартире в однофазной сети с напряжением 220 Вольт и сечением кабеля 6 mm2, на 40 Амперный автомат можно подключить электрооборудования не более 8.8 кВт.
Mощность в трехфазной сети можно вычислить по формуле: P = 1.732 * U * I
Например рассчитать мощность: Корень из 3 или 1.732 умножаем на напряжение U — 380 Вольт и умножаем на ток I — 25 Амп получаем мощность P — 16.45 кВт или 16450 ватт.
Например рассчитать силу тока в трёхфазной сети по формуле I = P / (1.732 * U): Мощность p — 16 кВт или 16000 ват делим на значение в скобках (Корень из 3 или 1.732 умножить на U — 380 Вольт)
Ток I = Мощность P — 16000 делим на U — 658. 1793 и получаем силу тока I — 24.3 Амп.
***
Схема подключения бесперебойного питания
1. Эл. щит в магазине
В результате проверки было выявлено следующее (небольшой перекос по фазам A B C).
На фотографии выше, показано стрелками, подключение кабеля Головной станции к автомату 32 амп., и произведены замеры тока по фазам, которые составляют — фаза А — 17.3 амп., фаза В — 9.1 амп., фаза С — 19.4 амп. (Показания Соответствуют Рабочим Параметрам)
На фотографии ниже , стрелками показано подключение к автомату 50 амп. в ВРУ дома (вводное распределительное устройство дома), и сделаны замеры тока полной нагрузки по фазам. Они составляют фаза А -17 амп. фаза В — 11 амп. фаза С -26 амп. (Показания Соответствуют Рабочим Параметрам )
Данные показания соответствуют рабочим параметрам и не считаются аварийными. Сечение кабеля в эл. щите соответствует заявленным параметрам нагрузки.
На фотографии выше также указана аварийная фаза с обгоревшей изоляцией. Это могло произойти от послабления в местах соединения, плохого контакта, замыкания, повышенной нагрузки. На данный момент нагрузка соответствует нормам.
Также на фотографии сверху показано где можно дополнительно снять нагрузку.
Пояснение: Нет смысла снимать нагрузку в полтора киловатта с фазы С, которая питает некоторые комнаты магазина. А вот если добавить на Головной станции дополнительный кондиционер двух киловаттный, на фазу В, то нагрузка по фазам примерно станет равномерная, по 20 — 25 АМП. на одну фазу. И в обязательном порядке провести ППР(Планово-предупредительный ремонт) электрооборудования. Протяжку болтовых соединений. осмотр автоматических пускателей, контактов.
***
2. ВРУ в доме
Заказать звонок
E-mail: | |
Тел: | |
Имя: | |
Страница 1 из 3 1 2 3
Какое сечение кабеля нужно для двигателя 45квт
Содержание
- Таблица выбора сечения кабеля. Расчет сечения проводов и кабелей по току, мощности.
- Пример расчета сечения кабеля
- Питающий кабель для электродвигателей АИР
- Факторы, влияющие на выбор провода
- Расчет сечения кабеля
- Где купить долговечный электродвигатель АИР180М4 30 кВт?
- Добавить комментарий Отменить ответ
- Таблица и формулы расчета максимальных длин медных кабелей (проводов) в метрах в зависимости от мощности электромотора (электродвигателя), тока и сечения провода.
- Таблица и формулы расчета максимальных длин медных кабелей (проводов) в метрах в зависимости от мощности электромотора (электродвигателя), тока и сечения провода.
- Ниже, в таблице для 3х400В длины даны для прямого подключения. Для соединения по схеме «звезда-треугольник» допустимая длина кабеля выше в 1,73 раза, чем при прямом подключении 3х400 В
- Как правильно рассчитать нагрузку на кабель
- Подписка на рассылку
- Расчет сечения кабелей и проводов по мощности и току
- Вид электрического тока
- Материал проводников кабеля
- Суммарная мощность подключаемой нагрузки
- Номинальное напряжение
- Только для переменного тока
- Способ прокладки кабеля
- Количество нагруженных проводов в пучке
- Длина кабеля
- Допустимое падение напряжения на нагрузке
- Таблица сечения кабеля по мощности и току
- Для чего нужен расчет сечения?
- Расчет сечения кабеля для постоянного тока
- Видео
В таблице приведены данные мощности, тока и сечения кабелей и проводов, для расчетов и выбора кабеля и провода, кабельных материалов и электрооборудования.
В расчете применялись данные таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.

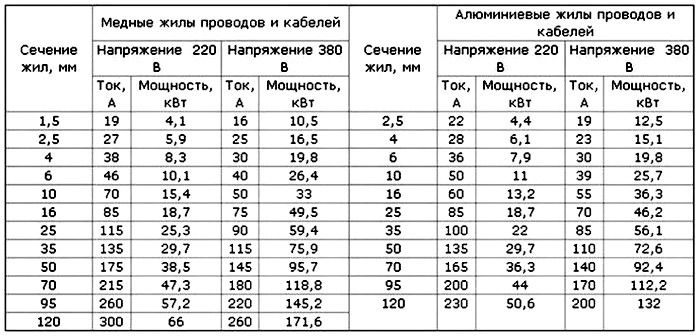

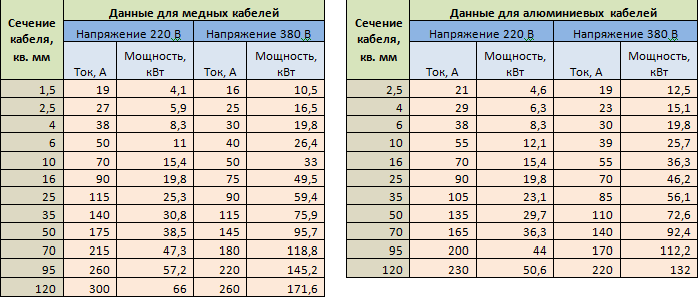

Ниже представлены таблицы для кабелей и проводов с медными и алюминивыми жилами проводов.
Сечение токопро водящей жилы, мм 2 | Медные жилы проводов и кабелей | |||
Напряжение, 220 В | Напряжение, 380 В | ток, А | мощность, кВт | ток, А | мощность, кВт |
1,5 | 19 | 4,1 | 16 | 10,5 |
2,5 | 27 | 5,9 | 25 | 16,5 |
4 | 38 | 8,3 | 30 | 19,8 |
6 | 46 | 10,1 | 40 | 26,4 |
10 | 70 | 15,4 | 50 | 33,0 |
16 | 85 | 18,7 | 75 | 49,5 |
25 | 115 | 25,3 | 90 | 59,4 |
35 | 135 | 29,7 | 115 | 75,9 |
50 | 175 | 38,5 | 145 | 95,7 |
70 | 215 | 47,3 | 180 | 118,8 |
95 | 260 | 57,2 | 220 | 145,2 |
120 | 300 | 66,0 | 260 | 171,6 |
Сечение токопро водящей жилы, мм 2 | Алюминивые жилы проводов и кабелей | |||
Напряжение, 220 В | Напряжение, 380 В | ток, А | мощность, кВт | ток, А | мощность, кВт |
2,5 | 20 | 4,4 | 19 | 12,5 |
4 | 28 | 6,1 | 23 | 15,1 |
6 | 36 | 7,9 | 30 | 19,8 |
10 | 50 | 11,0 | 39 | 25,7 |
16 | 60 | 13,2 | 55 | 36,3 |
25 | 85 | 18,7 | 70 | 46,2 |
35 | 100 | 22,0 | 85 | 56,1 |
50 | 135 | 29,7 | 110 | 72,6 |
70 | 165 | 36,3 | 140 | 92,4 |
95 | 200 | 44,0 | 170 | 112,2 |
120 | 230 | 50,6 | 200 | 132,0 |
Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Расчет необходимого сечения кабеля по марке кабеля, провода
Источник
Питающий кабель для электродвигателей АИР
Правильный выбор сечения кабеля питающей сети – краеугольный камень успешной работы любого промышленного предприятия, где используются электрические машины, среди которых львиную долю составляют электродвигатели АИР.
«Слабая» электрическая проводка может привести к перегрузке и аварийным отключениям двигателя. Кроме того, это небезопасно и чревато несчастными случаями на производстве – перегрев провода, плавление изоляции, короткое замыкание и пожар!
А с другой стороны, излишне толстое сечение кабеля – неразумная трата бюджета, а ведь в экономике важен расчет и планирование.
Заказать электродвигатель по телефону
Факторы, влияющие на выбор провода
Выбор токоведущего проводника зависит от нескольких критериев, среди которых:
Медный проводник имеет ряд преимуществ по сравнению с алюминиевым – выше проводимость, гибкость, прочность, меньшая подверженность окислению. Стоимость меди выше, но плюсы медной проводки неоспоримы.
Мы остановимся на методике определения сечения кабеля по токовой нагрузке – наиболее актуальная схема для промышленности, где используются двигатели АИР. Используем следующую формулу для трехфазной сети 380 В.
Расчет сечения кабеля
Допустим, на производстве используются три двигателя АИР180М4 30 кВт, 3000 об/мин, приводящие насосное оборудование, и два двигателя АИР132М6 по 7,5 кВт, 1000 об/мин которые приводят в движение конвейер. Суммарная потребляемая мощность (при одновременной работе всех электродвигателей АИР)
Таким образом, путем несложных расчетов выясняем величину тока. Она составляет
Далее используем табличные данные ГОСТ 31996—2012 «КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ»
Сечение медных жил кабеля двигателя, мм.кв. | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
Допустимый длительный ток, А | 95 | 120 | 145 | 180 | 220 | 260 | 305 | 350 |
Следует также учесть поправки на температуру окружающей среды, на прокладку сети питания в земле/бетонных перекрытиях/воздухе и некоторые другие. Поэтому необходимо остановиться на площади сечения 100-105 мм2.
Электродвигатель | Мощность, кВт | Сила тока, А | Медный провод | Алюминиевый провод | ||
Диаметр жилы, мм | Макс ток, А | Диаметр жилы, мм | Макс ток, А | |||
АИР71В2 | 1,1 | 2,55 | 1,12 | 14 | 1,59 | 14 |
АИР80А4 | 2,75 | |||||
АИР80В6 | 3,05 | |||||
АИР90LB8 | 3 | |||||
АИР80А2 | 1,5 | 3,3 | ||||
АИР80В4 | 3,52 | |||||
АИР90L6 | 4,1 | |||||
АИР100L8 | 4 | |||||
АИР80В2 | 2,2 | 4,6 | ||||
АИР90L4 | 5 | |||||
АИР100L6 | 5,6 | |||||
АИР112МА8 | 6,16 | |||||
АИР112МВ8 | 3 | 7,8 | ||||
АИР112МА6 | 4 | |||||
АИР100S4 | 6,8 | |||||
АИР90L2 | 3,3 | |||||
АИР100S2 | 4 | 7,9 | ||||
АИР100L4 | 8,5 | |||||
АИР112МВ6 | 9,1 | |||||
АИР132S8 | 10,5 | |||||
АИР100L2 | 5,5 | 10,7 | ||||
АИР112М4 | 11,3 | |||||
АИР132S6 | 12,3 | |||||
АИР132М8 | 13,6 | |||||
АИР112M2 | 7,5 | 14,7 | 1,38 | 15 | 1,78 | 16 |
АИР132S4 | 15,1 | 1,59 | 19 | |||
АИР132М6 | 16,5 | 2,26 | 21 | |||
АИР160S8 | 18 | |||||
АИР132M2 | 11 | 21,1 | 2,26 | 27 | 2,76 | 26 |
АИР132М4 | 22,2 | |||||
АИР160S6 | 23 | |||||
АИР160М8 | 26 | 3,57 | 38 | |||
АИР160S2 | 15 | 30 | 2,76 | 34 | ||
АИР160S4 | 29 | |||||
АИР160М6 | 31 | |||||
АИР180М8 | 31,3 | |||||
АИР160M2 | 18,5 | 35 | 3,57 | 50 | ||
АИР160M4 | 35 | |||||
АИР180М6 | 36,9 | |||||
АИР200М8 | 39 | 4,51 | 55 | |||
АИР180S2 | 22 | 41,5 | ||||
АИР180S4 | 42,5 | |||||
АИР200М6 | 44 | |||||
АИР200L8 | 49,5 | |||||
АИР180M2 | 30 | 55,4 | 4,51 | 80 | 5,64 | 65 |
АИР180M4 | 57 | |||||
АИР200L6 | 59,6 | |||||
АИР225М8 | 62,2 |
Где купить долговечный электродвигатель АИР180М4 30 кВт?
Эта методика точна не на 100 процентов, но все же она дает базовое представление о подборе кабеля нужного сечения. С таким подходом Ваши двигатели АИР180М4 (30 кВт) и АИР132М6 (7,5 кВт) будут служить долго, а предприятие – процветать. А где купить долговечные электродвигатели АИР180М4 и АИР132М6 по приятной цене – Вы уже знаете. ООО «Системы качества» — лучшее для лучших!
Добавить комментарий
Отменить ответДля отправки комментария вам необходимо авторизоваться.
Источник
Таблица и формулы расчета максимальных длин медных кабелей (проводов) в метрах в зависимости от мощности электромотора (электродвигателя), тока и сечения провода.
Таблица и формулы расчета максимальных длин медных кабелей (проводов) в метрах в зависимости от мощности электромотора (электродвигателя), тока и сечения провода.
1х230В. Таблица для максимальных длин медных кабелей (проводов) в метрах в зависимости от мощности электромотора (электродвигателя), тока и сечения провода
Двигатель | Сечение медного кабеля | |||||
кВт | In, A | 1,5 мм 2 | 2,5 мм 2 | 4 мм 2 | 6 мм 2 | 10 мм 2 |
0. 37 | 4.0 | 111 | 185 | 295 | 440 | 723 |
0.55 | 5.8 | 80 | 133 | 211 | 315 | 518 |
0.75 | 7.5 | 58 | 96 | 153 | 229 | 377 |
1.1 | 7.3 | 48 | 79 | 127 | 190 | 316 |
1.5 | 10.2 | 34 | 57 | 92 | 137 | 228 |
2.2 | 14 | 43 | 68 | 102 | 169 |
Для расчета максимальной длины медного кабеля при напряжении питания 1х230В также можно воспользоваться следующей формулой:
Ниже, в таблице для 3х400В длины даны для прямого подключения.
Для соединения по схеме «звезда-треугольник» допустимая длина кабеля выше в 1,73 раза, чем при прямом подключении 3х400 ВПример: 500 В, Ltab = 100 м; (500 В/400 В) * 100 м = 125 м.
Для расчета максимальной длины медного кабеля при напряжении питания 3х400В также можно воспользоваться следующей формулой:
Источник
Как правильно рассчитать нагрузку на кабель
Подписка на рассылку
Для того чтобы правильно проложить электропроводку, обеспечить бесперебойную работу всей электросистемы и исключить риск возникновения пожара, необходимо перед закупкой кабеля осуществить расчет нагрузок на кабель для определения необходимого сечения.
Существует несколько видов нагрузок, и для максимально качественного монтажа электросистемы необходимо производить расчет нагрузок на кабель по всем показателям. Сечение кабеля определяется по нагрузке, мощности, току и напряжению.
Расчет сечения по мощности
Для того чтобы произвести расчет сечения кабеля по мощности, необходимо сложить все показатели электрооборудования, работающего в квартире. Расчет электрических нагрузок на кабель осуществляется только после этой операции.
Расчет сечения кабеля по напряжению
Расчет электрических нагрузок на провод обязательно включает в себя расчет сечения кабеля по напряжению. Существует несколько видов электрической сети — однофазная на 220 вольт, а также трехфазная — на 380 вольт. В квартирах и жилых помещениях, как правило, используется однофазная сеть, поэтому в процессе расчета необходимо учитывать данный момент — в таблицах для расчета сечения обязательно указывается напряжение.
Расчет сечения кабеля по нагрузке

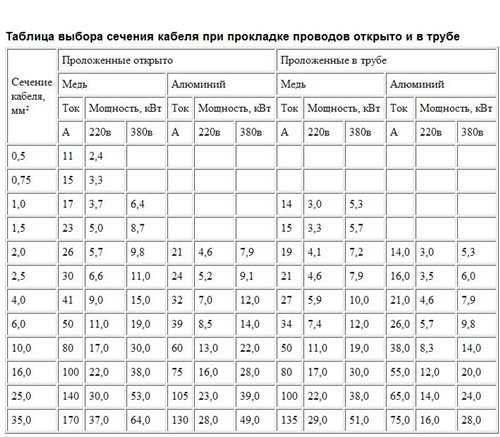

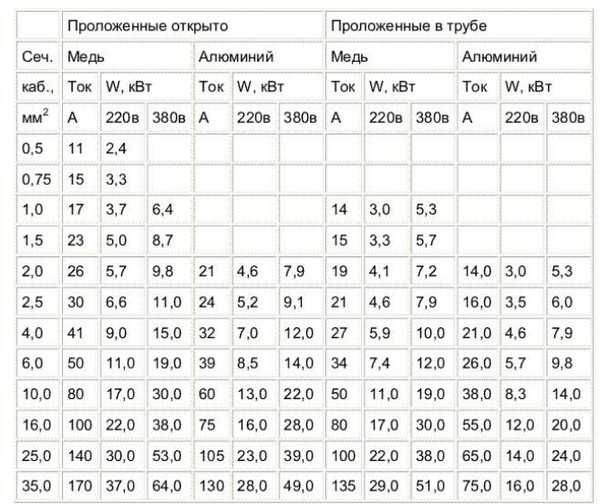

Таблица 1. Установленная мощность (кВт) для кабелей, прокладываемых открыто
Сечение жил, мм 2 | Кабели с медными жилами | Кабели с алюминиевыми жилами | ||
---|---|---|---|---|
220 В | 380 В | 220 В | 380 В | |
0,5 | 2,4 | |||
0,75 | 3,3 | |||
1 | 3,7 | 6,4 | ||
1,5 | 5 | 8,7 | ||
2 | 5,7 | 9,8 | 4,6 | 7,9 |
2,5 | 6,6 | 11 | 5,2 | 9,1 |
4 | 9 | 15 | 7 | 12 |
5 | 11 | 19 | 8,5 | 14 |
10 | 17 | 30 | 13 | 22 |
16 | 22 | 38 | 16 | 28 |
25 | 30 | 53 | 23 | 39 |
35 | 37 | 64 | 28 | 49 |
Таблица 2. Установленная мощность (кВт) для кабелей, прокладываемых в штробе или трубе
Сечение жил, мм 2 | Кабели с медными жилами | Кабели с алюминиевыми жилами | ||
---|---|---|---|---|
220 В | 380 В | 220 В | 380 В | |
0,5 | ||||
0,75 | ||||
1 | 3 | 5,3 | ||
1,5 | 3,3 | 5,7 | ||
2 | 4,1 | 7,2 | 3 | 5,3 |
2,5 | 4,6 | 7,9 | 3,5 | 6 |
4 | 5,9 | 10 | 4,6 | 7,9 |
5 | 7,4 | 12 | 5,7 | 9,8 |
10 | 11 | 19 | 8,3 | 14 |
16 | 17 | 30 | 12 | 20 |
25 | 22 | 38 | 14 | 24 |
35 | 29 | 51 | 16 |
Каждый электроприбор, установленный в доме, имеет определенную мощность — данный показатель указывается на шильдиках приборов или в техническом паспорте оборудования. Чтобы осуществить расчет нагрузок на провод, необходимо подсчитать общую мощность. Производя расчет сечения кабеля по нагрузке, необходимо переписать все электрооборудование, а также нужно продумать, какое оборудование может добавиться в будущем. Поскольку монтаж производится на долгий срок, необходимо позаботиться о данном вопросе, чтобы резкое увеличение нагрузки не привело к аварийной ситуации.
Например, у вас получилась сумма общего напряжения 15 000 Вт. Поскольку в подавляющем большинстве жилых помещений напряжение составляет 220 В, мы рассчитаем систему электроснабжения с учетом однофазной нагрузки.
Далее необходимо продумать, какое количество оборудования может работать одновременно. В итоге у вас получится значительная цифра: 15 000 (Вт) х 0,7 (коэффициент одновременности 70 %) = 10 500 Вт (или 10,5 кВт) — на эту нагрузку должен быть рассчитан кабель.
Также вам необходимо определить, из какого материала будут выполнены жилы кабеля, поскольку разные металлы имеют разные проводящие свойства. В жилых помещениях в основном используют медный кабель, поскольку его проводящие свойства намного превышают показатели алюминия.
Стоит учитывать, что кабель обязательно должен иметь три жилы, поскольку в помещениях для системы электроснабжения требуется заземление. Кроме того, необходимо определить, какой вид монтажа вы будете использовать — открытый или скрытый (под штукатуркой или в трубах), поскольку от этого также зависит расчет сечения кабеля. После того как вы определились с нагрузкой, материалом жилы и видом монтажа, вы можете посмотреть нужное сечение кабеля в таблице.
Расчет сечения кабеля по току
Сначала необходимо осуществить расчет электрических нагрузок на кабель и выяснить мощность. Допустим, что мощность получилась 4,75 кВт, мы решили использовать медный кабель (провод) и прокладывать его в кабель-канале. Расчет сечения кабеля по току производится по формуле I = W/U, где W — мощность, а U — напряжение, которое составляет 220 В. В соответствии с данной формулой, 4750/220 = 21,6 А. Далее смотрим по таблице 3, у нас получается 2,5 мм.
Таблица 3. Допустимые токовые нагрузки для кабеля с медными жилами прокладываемого скрыто
Источник
Расчет сечения кабелей и проводов по мощности и току
Калькулятор позволяет рассчитать сечение токоведущих жил электрических проводов и кабелей по электрической мощности.
Вид электрического токаВид тока зависит от системы электроснабжения и подключаемого оборудования.
Материал проводников кабеляМатериал проводников определяет технико-экономические показатели кабельной линии.
Выберите материал проводников:
Суммарная мощность подключаемой нагрузкиМощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.
Введите мощность нагрузки: кВт
Номинальное напряжениеВведите напряжение: В
Только для переменного токаКоэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.
Коэффициент мощности cosφ:
Способ прокладки кабеляСпособ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.
Выберите способ прокладки:
Количество нагруженных проводов в пучкеДля постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.
Выберите количество проводов:
Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.
Длина кабеляВведите длину кабеля: м
Допустимое падение напряжения на нагрузкеВведите допустимое падение: %
Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

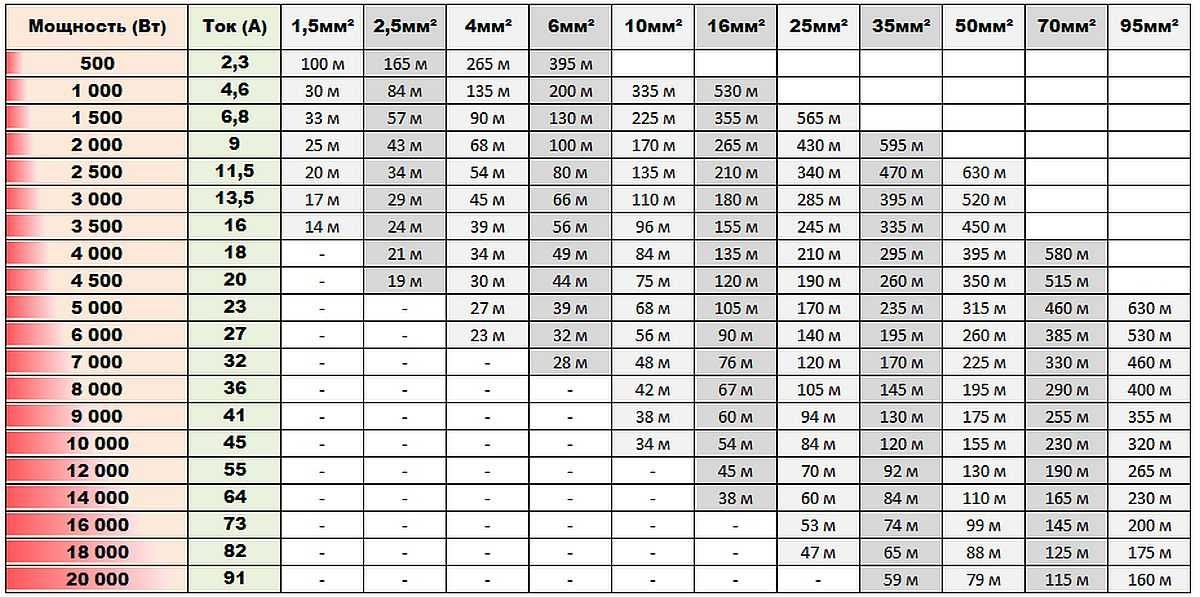

Таблица сечения кабеля по мощности и токуСечение
Токопроводящие жилы
мм. кв.
Сечение
токопроводящие жилы
мм.кв.
ток, А
Мощность, кВт
Ток, А
Мощность, кВт
Для чего нужен расчет сечения?Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей. Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать.
Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.
Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.
Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации.
Расчет сечения кабеля для постоянного токаДанный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более. В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи.
Источник
Видео
Выбор сечения кабеля
Как рассчитать нагрузку кабеля быстро и правильно? Какую нагрузку выдерживают кабеля?
Расчет сечения кабеля и провода по мощности и току, для подключения частного дома
Расчёт сечения кабеля
Всем электрикам! Допустимый длительный ток для проводов. Полный разбор Таблицы 1.3.4 ПУЭ!
Сечение провода Сечение кабеля Таблица сечения проводов и кабелей Выбор сечения кабеля
Как определить сечение для многопроволочного провода.

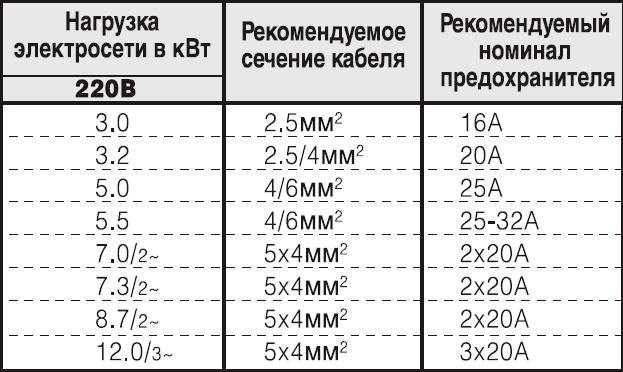

Подбор автоматов и сечения кабеля по мощности
Как выбрать сечение провода.
Выбор вводного кабеля по сечению
Таблица расчета мощности кабеля — Полезная информация
Выбор сечения кабеля
Медные жилы | ||||
---|---|---|---|---|
Сечение токопроводящей жилы, кв.мм |
|
|||
Напряжение, 220 В |
Напряжение, 380 В |
|||
ток, А |
мощность, кВт |
ток, А |
мощность, кВт |
|
1,5 |
|
4,1 |
16 |
10,5 |
2,5 |
27 |
5,9 |
25 |
16,5 |
4 |
38 |
8,3 |
30 |
19,8 |
6 |
46 |
10,1 |
40 |
26,4 |
|
70 |
15,4 |
50 |
33 |
16 |
85 |
18,7 |
75 |
49,5 |
|
115 |
25,3 |
90 |
59,4 |
35 |
135 |
29,7 |
115 |
75,9 |
|
175 |
38,5 |
145 |
95,7 |
70 |
215 |
47,3 |
180 |
118,8 |
95 |
260 |
57,2 |
220 |
145,2 |
120 |
300 |
66 |
260 |
171,6 |
Алюминивые жилы | ||||
Сечение токопро водящей жилы, кв. мм |
Алюминивые жилы, проводов и кабелей |
|||
Напряжение, 220 В |
Напряжение, 380 В |
|||
ток, А |
мощность, кВт |
ток, А |
мощность, кВт |
|
2,5 |
20 |
4,4 |
19 |
12,5 |
4 |
28 |
6,1 |
23 |
15,1 |
6 |
36 |
7,9 |
30 |
19,8 |
10 |
50 |
11 |
39 |
25,7 |
16 |
60 |
13,2 |
55 |
36,3 |
25 |
85 |
18,7 |
70 |
46,2 |
35 |
100 |
22 |
85 |
56,1 |
50 |
135 |
29,7 |
110 |
72,6 |
70 |
165 |
36,3 |
140 |
92,4 |
95 |
200 |
44 |
170 |
112,2 |
120 |
230 |
50,6 |
200 |
132 |
В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки |
Наружный диаметр кабеля
Число жил, сечение кабеля |
Наружный диаметр кабеля мм. |
|||||||
---|---|---|---|---|---|---|---|---|
ВВГ |
ВВГнг |
КВВГ |
КВВГЭ |
NYM |
ПВ1 |
ПВ3 |
||
1 |
1х0,75 |
|
|
|
|
|
|
2,7 |
2 |
1х1 |
|
|
|
|
|
|
2,8 |
3 |
1х1,5 |
5,4 |
5,4 |
|
|
|
3 |
3,2 |
4 |
1х2,5 |
5,4 |
5,7 |
|
|
|
3,5 |
3,6 |
5 |
1х4 |
6 |
6 |
|
|
|
4 |
4 |
6 |
1х6 |
6,5 |
6,5 |
|
|
|
5 |
5,5 |
7 |
1х10 |
7,8 |
7,8 |
|
|
|
5,5 |
6,2 |
8 |
1х16 |
9,9 |
9,9 |
|
|
|
7 |
8,2 |
9 |
1х25 |
11,5 |
11,5 |
|
|
|
9 |
10,5 |
10 |
1х35 |
12,6 |
12,6 |
|
|
|
10 |
11 |
11 |
1х50 |
14,4 |
14,4 |
|
|
|
12,5 |
13,2 |
12 |
1х70 |
16,4 |
16,4 |
|
|
|
14 |
14,8 |
13 |
1х95 |
18,8 |
18,7 |
|
|
|
16 |
17 |
14 |
1х120 |
20,4 |
20,4 |
|
|
|
|
|
15 |
1х150 |
21,1 |
21,1 |
|
|
|
|
|
16 |
1х185 |
24,7 |
24,7 |
|
|
|
|
|
17 |
1х240 |
27,4 |
27,4 |
|
|
|
|
|
18 |
3х1,5 |
9,6 |
9,2 |
|
|
9 |
|
|
19 |
3х2,5 |
10,5 |
10,2 |
|
|
10,2 |
|
|
20 |
3х4 |
11,2 |
11,2 |
|
|
11,9 |
|
|
21 |
3х6 |
11,8 |
11,8 |
|
|
13 |
|
|
22 |
3х10 |
14,6 |
14,6 |
|
|
|
|
|
23 |
3х16 |
16,5 |
16,5 |
|
|
|
|
|
24 |
3х25 |
20,5 |
20,5 |
|
|
|
|
|
25 |
3х35 |
22,4 |
22,4 |
|
|
|
|
|
26 |
4х1 |
|
|
8 |
9,5 |
|
|
|
27 |
4х1,5 |
9,8 |
9,8 |
9,2 |
10,1 |
|
|
|
28 |
4х2,5 |
11,5 |
11,5 |
11,1 |
11,1 |
|
|
|
29 |
4х50 |
30 |
31,3 |
|
|
|
|
|
30 |
4х70 |
31,6 |
36,4 |
|
|
|
|
|
31 |
4х95 |
35,2 |
41,5 |
|
|
|
|
|
32 |
4х120 |
38,8 |
45,6 |
|
|
|
|
|
33 |
4х150 |
42,2 |
51,1 |
|
|
|
|
|
34 |
4х185 |
46,4 |
54,7 |
|
|
|
|
|
35 |
5х1 |
|
|
9,5 |
10,3 |
|
|
|
36 |
5х1,5 |
10 |
10 |
10 |
10,9 |
10,3 |
|
|
37 |
5х2,5 |
11 |
11 |
11,1 |
11,5 |
12 |
|
|
38 |
5х4 |
12,8 |
12,8 |
|
|
14,9 |
|
|
39 |
5х6 |
14,2 |
14,2 |
|
|
16,3 |
|
|
40 |
5х10 |
17,5 |
17,5 |
|
|
19,6 |
|
|
41 |
5х16 |
22 |
22 |
|
|
24,4 |
|
|
42 |
5х25 |
26,8 |
26,8 |
|
|
29,4 |
|
|
43 |
5х35 |
28,5 |
29,8 |
|
|
|
|
|
44 |
5х50 |
32,6 |
35 |
|
|
|
|
|
45 |
5х95 |
42,8 |
|
|
|
|
|
|
46 |
5х120 |
47,7 |
|
|
|
|
|
|
47 |
5х150 |
55,8 |
|
|
|
|
|
|
48 |
5х185 |
61,9 |
|
|
|
|
|
|
49 |
7х1 |
|
|
10 |
11 |
|
|
|
50 |
7х1,5 |
|
|
11,3 |
11,8 |
|
|
|
51 |
7х2,5 |
|
|
11,9 |
12,4 |
|
|
|
52 |
10х1 |
|
|
12,9 |
13,6 |
|
|
|
53 |
10х1,5 |
|
|
14,1 |
14,5 |
|
|
|
54 |
10х2,5 |
|
|
15,6 |
17,1 |
|
|
|
55 |
14х1 |
|
|
14,1 |
14,6 |
|
|
|
56 |
14х1,5 |
|
|
15,2 |
15,7 |
|
|
|
57 |
14х2,5 |
|
|
16,9 |
18,7 |
|
|
|
58 |
19х1 |
|
|
15,2 |
16,9 |
|
|
|
59 |
19х1,5 |
|
|
16,9 |
18,5 |
|
|
|
60 |
19х2,5 |
|
|
19,2 |
20,5 |
|
|
|
61 |
27х1 |
|
|
18 |
19,9 |
|
|
|
62 |
27х1,5 |
|
|
19,3 |
21,5 |
|
|
|
63 |
27х2,5 |
|
|
21,7 |
24,3 |
|
|
|
64 |
37х1 |
|
|
19,7 |
21,9 |
|
|
|
65 |
37х1,5 |
|
|
21,5 |
24,1 |
|
|
|
66 |
37х2,5 |
|
|
24,7 |
28,5 |
|
|
|
Выбор ПВХ ПНД Мет.
рукава для кабеляЧисло жил, сечение кабеля | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | |||
---|---|---|---|---|---|
ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | ||
1 |
1х0,75 |
16 |
20 |
15 |
15 |
2 |
1х1 |
16 |
20 |
17 |
17 |
3 |
1х1,5 |
16 |
20 |
23 |
33 |
4 |
1х2,5 |
16 |
20 |
30 |
44 |
5 |
1х4 |
16 |
20 |
41 |
55 |
6 |
1х6 |
16 |
20 |
50 |
70 |
7 |
1х10 |
20 |
20 |
80 |
105 |
8 |
1х16 |
20 |
20 |
100 |
135 |
9 |
1х25 |
32 |
32 |
140 |
175 |
10 |
1х35 |
32 |
32 |
170 |
210 |
11 |
1х50 |
32 |
32 |
215 |
265 |
12 |
1х70 |
40 |
40 |
270 |
320 |
13 |
1х95 |
40 |
40 |
325 |
385 |
14 |
1х120 |
50 |
50 |
385 |
445 |
15 |
1х150 |
50 |
50 |
440 |
505 |
16 |
1х185 |
50 |
50 |
510 |
570 |
17 |
1х240 |
63 |
65 |
605 |
|
18 |
3х1,5 |
20 |
20 |
19 |
27 |
19 |
3х2,5 |
20 |
20 |
25 |
38 |
20 |
3х4 |
25 |
25 |
35 |
49 |
21 |
3х6 |
25 |
25 |
42 |
60 |
22 |
3х10 |
25 |
25 |
55 |
90 |
23 |
3х16 |
32 |
32 |
75 |
115 |
24 |
3х25 |
32 |
32 |
95 |
150 |
25 |
3х35 |
40 |
40 |
120 |
180 |
26 |
4х1 |
16 |
20 |
14 |
14 |
27 |
4х1,5 |
20 |
20 |
19 |
27 |
28 |
4х2,5 |
20 |
20 |
25 |
38 |
29 |
4х50 |
63 |
65 |
145 |
225 |
30 |
4х70 |
80 |
80 |
180 |
275 |
31 |
4х95 |
80 |
80 |
220 |
330 |
32 |
4х120 |
100 |
100 |
260 |
385 |
33 |
4х150 |
100 |
100 |
305 |
435 |
34 |
4х185 |
100 |
100 |
350 |
500 |
35 |
5х1 |
16 |
20 |
14 |
14 |
36 |
5х1,5 |
20 |
20 |
19 |
27 |
37 |
5х2,5 |
20 |
20 |
25 |
38 |
38 |
5х4 |
25 |
25 |
35 |
49 |
39 |
5х6 |
32 |
32 |
42 |
60 |
40 |
5х10 |
40 |
40 |
55 |
90 |
41 |
5х16 |
50 |
50 |
75 |
115 |
42 |
5х25 |
63 |
65 |
95 |
150 |
43 |
5х35 |
63 |
65 |
120 |
180 |
44 |
5х50 |
80 |
80 |
145 |
225 |
45 |
5х95 |
100 |
100 |
220 |
330 |
46 |
5х120 |
100 |
100 |
260 |
385 |
47 |
5х150 |
100 |
100 |
305 |
435 |
48 |
5х185 |
100 |
100 |
350 |
500 |
49 |
7х1 |
16 |
20 |
14 |
14 |
50 |
7х1,5 |
20 |
20 |
19 |
27 |
51 |
7х2,5 |
20 |
20 |
25 |
38 |
52 |
10х1 |
25 |
25 |
14 |
14 |
53 |
10х1,5 |
32 |
32 |
19 |
27 |
54 |
10х2,5 |
32 |
32 |
25 |
38 |
55 |
14х1 |
32 |
32 |
14 |
14 |
56 |
14х1,5 |
32 |
32 |
19 |
27 |
57 |
14х2,5 |
40 |
40 |
25 |
38 |
58 |
19х1 |
40 |
40 |
14 |
14 |
59 |
19х1,5 |
40 |
40 |
19 |
27 |
60 |
19х2,5 |
50 |
50 |
25 |
38 |
61 |
27х1 |
50 |
50 |
14 |
14 |
62 |
27х1,5 |
50 |
50 |
19 |
27 |
63 |
27х2,5 |
50 |
50 |
25 |
38 |
64 |
37х1 |
50 |
50 |
14 |
14 |
65 |
37х1,5 |
50 |
50 |
19 |
27 |
66 |
37х2,5 |
63 |
65 |
25 |
38 |
Техническая информация
Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | |||
---|---|---|---|
Сечение, шины мм |
Кол-во шин на фазу |
||
1 |
2 |
3 |
|
15х3 |
210 |
|
|
20х3 |
275 |
|
|
25х3 |
340 |
|
|
30х4 |
475 |
|
|
40х4 |
625 |
|
|
40х5 |
700 |
|
|
50х5 |
860 |
|
|
50х6 |
955 |
|
|
60х6 |
1125 |
1740 |
2240 |
80х6 |
1480 |
2110 |
2720 |
100х6 |
1810 |
2470 |
3170 |
60х8 |
1320 |
2160 |
2790 |
80х8 |
1690 |
2620 |
3370 |
100х8 |
2080 |
3060 |
3930 |
120х8 |
2400 |
3400 |
4340 |
60х10 |
1475 |
2560 |
3300 |
80х10 |
1900 |
3100 |
3990 |
100х10 |
2310 |
3610 |
4650 |
120х10 |
2650 |
4100 |
5200 |
Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | |||
Сечение, шины мм |
Кол-во шин на фазу |
||
1 |
2 |
3 |
|
50х5 |
650 |
1150 |
|
63х5 |
750 |
1350 |
1750 |
80х5 |
1000 |
1650 |
2150 |
100х5 |
1200 |
1900 |
2550 |
125х5 |
1350 |
2150 |
3200 |
Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | |||
Сечение, шины мм |
Кол-во шин на фазу |
||
1 |
2 |
3 |
|
50х5 |
600 |
1000 |
|
63х5 |
700 |
1150 |
1600 |
80х5 |
900 |
1450 |
1900 |
100х5 |
1050 |
1600 |
2200 |
125х5 |
1200 |
1950 |
2800 |
ПОДБОР КАБЕЛЯ ПО МОЩНОСТИ
Домашняя электросеть прослужит долго, если сечение кабеля будет подобрано правильно. Учитывается мощность, вид кабеля, напряжение и другие параметры.
Виды кабелей
Одну либо несколько жил, проводящих ток, покрытых изоляцией и находящихся в общей оболочке, называют кабелем. В зависимости от применения кабели подразделяются на следующие категории:
- силовой, по которому передается электрическая энергия токами промышленных частот;
- слаботочный, где напряжение составляет 25 В;
- высокочастотный, уменьшающий потерю передачи данных при трансляции;
- оптический;
- монтажный;
- управления.
Кабельные изделия отличаются по экранированию, количеству жил, изоляционному слою, материалу. Кабель изготавливается из меди либо алюминия. Эти металлы выдерживают напряжение 750 кВ. Срок эксплуатации кабеля составляет примерно 30 лет. Лучший изоляционный слой — это сшитый полиэтилен.
Силовые кабели, по которым транспортируется электроэнергия потребителю, прокладываются стационарно.
Разное электрооборудование соединяется монтажными кабелями. Максимальное напряжение, которое выдержит этот тип кабельного изделия, составляет 500 В. Жилы изготавливаются из меди, устойчивой к низкой температуре.
Разные цепи управления, освещение любого станка и иное промышленное оборудование работает благодаря кабелям управления. Максимальное напряжение, которое выдерживает это изделие, составляет 600 В.
Кабельные коммуникации могут располагаться под землей, водой.
Расчет мощности кабеля
Чтобы правильно рассчитать площадь среза токоведущей жилы кабеля (сечение), подсчитывают число бытовых электроприборов в доме, включая те, которые будут приобретены, также рассчитывается их общая мощность. Электротехника подразделяется на непрерывно работающую и редко использующуюся. Затем суммируется ее мощность, определяется примерный период эксплуатации электропроводки при полной нагрузке.
К полученному параметру прибавляют 5%. Конечный показатель делят на коэффициент работы электрической сети. Результат — необходимый параметр мощности провода. Затем определить сечение жил для полученного параметра поможет таблица.
Выбирается алюминиевое, медное или алюмомедное изделие, где площадь поперечного среза провода соответствует мощности с учетом параметра напряжения электросети потребителя.
Каждый бытовой электрический прибор, промышленное оборудование имеет свою мощность, которая измеряется в ваттах, киловаттах.
Виды кабелей по мощности
Средняя мощность всех электроприборов в большинстве квартир и домов составляет 7,6 кВт. Используется однофазная электросеть с напряжением 220 В. Согласно таблице, параметр кабельного сечения 4 мм² для меди соответствует мощности 8,3 кВт, а алюминиевый провод с сечением 6 мм², к примеру, длительно удерживает нагрузку 7,9 кВт.
Для трехфазной электросети, напряжение которой составляет 380 В, при подключении электротехники нагрузка должна равномерно распределяться между тремя фазами. Например, при нагрузке 7,6 кВт для однофазной электросети нужен провод из меди 4 мм², для трехфазной — 1,5 мм².
Потеря напряжения
Чем длиннее кабель, тем выше потеря напряжения. Поэтому на конце провода оно может снизиться, что приведет к ее нехватке для эксплуатации электротехники. Для бытовой электрической сети такие потери некритичны и решаются удлиненным на 10–15 см кабелем. Если же его концы будут подсоединены к электрощиту, то запас длины должен быть увеличен для подключения защитных автоматов.
Если кабель укладывают на большое расстояние, учитывается снижение напряжения. Чем длиннее провод, тем больше потеря напряжения. При увеличении площади поперечного сечения кабеля падение напряжения снизится, также учитывается параметр сопротивления кабеля размера 1 мм ² на 1 м. Допускается потеря напряжения до 5%. Если она выше, требуется кабель с большим сечением.
Зная показатели мощности, напряжения и коэффициента cosф, который в бытовых электросетях составляет 1, рассчитаем ток, используя формулу: I=P/(U*cosф). Чтобы рассчитать этот коэффициент в промышленности, нужно знать соотношение активной и полной мощности, состоящей из реактивной и активной мощностей.
Для расчета сопротивления проводника, нужно знать его длину l, показатели площади поперечного сечения S и удельное сопротивление материала ρ: Rо=ρ*l/S. Кстати, электроток проходит не только в одном, но и в обратном направлении, поэтому расчет общего сопротивления выглядит так: R = Rо*2.
Соотношение ΔU=I*R позволяет определить снижение напряжения.
Процентное соотношение определяется по формуле ΔU/U.
Что еще учитывать при подборе кабеля по мощности
Алюминиевый кабель теряет проводимость из-за окисления, его эксплуатационные характеристики со временем ухудшаются.
Проводку из алюминия лучше поменять на алюмомедную аналогичного диаметра. При замене медного кабеля на алюмомедный соотношение сечения нового провода с медным составляет 5 к 6.
Если у потребителя трехфазная сеть, электротехника подразделяется на группы так, чтобы на каждую фазу нагрузка подавалась одинаково.
Нужно различать алюмомедный кабель от медного: на отечественном изделии отображена буквенная маркировка — АМ. Если кабель не маркирован, с него соскабливается поверхностный слой — алюмомедная жила неоднородна, в отличии от меди.
Прокладка кабеля с гофрированной трубой снижает риск возгорания, если проводка замкнет. Гофра обеспечит защиту кабеля от механической деформации. Но проложить длинный провод в гофру сложнее, поэтому его конец прикрепляется к тонкой проволоке.
Многожильный провод более эластичен, поэтому отлично подойдет для проводки в частном доме.
Если потребитель приобретает кабель на рынке, лучше воспользоваться штангенциркулем, поскольку заявленное сечение может быть ниже на 30-40%.
Кабель, по которому передается электроток — один из главных компонентов электросети. Если он выйдет из строя, то вся система не будет работать, перегрев вызовет возгорание. Поэтому важно правильно подобрать сечение по нагрузке для домашней электропроводки. Существенно отразится этот параметр и на цене на силовой кабель.
Таблица сечений кабеля по мощности и току
Как правильно выбрать кабель для подключения потребителя? Этот вопрос не так прост, как может показаться на первый взгляд. При выборе необходимо учитывать множество нюансов, знать длину линии и суммарную мощность подключенных к нему устройств, и только после этого, используя формулу для расчета сечения кабеля, выбирать наиболее подходящий вариант. В этой статье мы детально рассмотрим все нюансы, связанные с подбором и типом кабелей.
Содержание:
- 1 Введение
- 2 Как посчитать мощность приборов
- 3 Выбираем толщину
- 4 Как быть с длиной
- 5 Виды кабелей
Введение
Кабелем называют провод, покрытый изоляцией, который служит для передачи электроэнергии от источника к потребителю. Сегодняшний рынок готов предложить покупателям множество видов подобных проводов: алюминиевых, медных, одножильных, многожильных, с одинарной и двойной изоляцией, с сечением от 0,35 мм2 до 25 мм2 и более. Но чаще всего для подключения бытовых потребителей применяют кабеля толщиной от 0,5 до 6 “квадрат” – этого вполне достаточно для питания любой техники.
Классический кабель для проводки в квартиреПочему необходимо подбирать изолированные проводники, а не покупать первый попавшийся? Все дело в том, что от толщины проводника зависит сила тока, которую он может выдержать. К примеру, допустимый ток для медных проводов толщиной 1 мм составляет до 8 Ампер, алюминиевого – до 6 ампер.
Почему бы просто не купить провод максимальной толщины? Потому что чем толще, тем дороже. К тому же толстый кабель нужно где-то прятать, вырезать под него штробу в потолке и стенах, делать отверстия в перегородках. Одним словом, нет никакого смысла переплачивать, ведь вы не будете ездить за хлебом на КАМАЗе.
Если вы выберете провод меньшего диаметра, то он просто не выдерживает силу тока, проходящую через него, и начнет греться. Это приводит к плавлению изоляции, короткому замыканию и возгоранию. Поэтому никогда не следует торопиться, выбирая качественный кабель для подключения любых приборов – сначала подумайте, что именно будет работать на новой линии, а затем уже выбирайте толщину и тип кабеля.
Как посчитать мощность приборов
Для начала разберем вариант выбора сечения кабеля по мощности приборов, подключенных к нему. Как правильно считать?
Подумайте, какие именно приборы будут питаться от конкретного кабеля. Если вы затягиваете его в зал, то от розетки в комнате может одновременно работать телевизор, компьютер, пылесос, аудиосистема, приставка, фен, торшер, подсветка аквариума или другие бытовые приборы. Сложите мощности всех этих устройств и умножьте полученное значение на 0,8, чтобы получить реальный показатель. Действительно, вряд ли вы будете использовать их все одновременно, поэтому 0,8 – понижающий коэффициент, который позволит адекватно оценить суммарную нагрузку.
Если вы считаете для кухни, то складывайте мощность электрочайника, электродуховки и варочной поверхности, микроволновки, посудомойки, тостера, хлебопечки и других имеющихся/планируемых приборов. Кухня обычно потребляет больше всего энергии, поэтому на нее следует заводить или два кабеля с отдельными автоматами, или один мощный.
Итак, для подсчета суммарной мощности всех приборов вам нужно использовать формулу Pобщ =(P1+P2+…+Pn)*0.8, где P – мощность конкретного потребителя, подключенного в розетку.
Медные провода лучше подходят для проводки и выдерживают большую нагрузкуВыбираем толщину
После того как вы определили мощность, можно подбирать толщину кабеля. Ниже мы приведем таблицу сечений проводов по мощности и току для классического медного провода, поскольку алюминиевые для создания проводки сегодня уже не используют.
Сечение кабеля, мм | Для 220 V | Для 380 V | ||
ток, А | мощность, кВт | ток, А | мощность кВт | |
1,5 | до 17 | 4 | 16 | 10 |
2,5 | 26 | 5,5 | 25 | 16 |
4 | 37 | 8,2 | 30 | 20 |
6 | 45 | 10 | 40 | 25 |
10 | 68 | 15 | 50 | 32 |
16 | 85 | 18 | 75 | 48 |
Внимание: при выборе учитывайте, что большинство российских производителей экономит на материале, и кабель в 4 мм2 на самом деле может оказаться фактически в 2,5 мм2. Практика показывает, что подобная “экономия” может достигать 40%, поэтому обязательно либо сами перемеряйте диаметр кабеля, либо приобретайте его с запасом.
Теперь давайте рассмотрим пример расчета сечения провода по потребляемой мощности. Итак, у нас есть абстрактная кухня, мощность приборов на которой составляет 6 кВт. Умножаем эту цифру 6*0,8=4,8 кВт. В квартире используется одна фаза, 220 вольт. Ближайшее значение (брать можно только в плюс) – 5.5 кВт, то есть кабель толщиной 2,5 квадрата. На всякий случай мы имеет запас в 0,7 кВт, который “сглаживает” экономию производителей.
Также следует учитывать, что если провод работает на пределе своих возможностей, то он быстро нагревается. Из-за нагрева до 60-80 градусов максимальный ток снижается на 10-20 процентов, что ведет к перегрузке и короткому замыканию. Поэтому для ответственных участков цепи следует применять повышенный коэффициент, умножая значение не на 0,8, а на 1,2-1,3.
Правильный расчет толщины кабеля – залог его долгой работыЧаще всего для прокладки систем освещения применяют медные конструкции толщиной в 1,5 квадрата, для розеток – 2,5 квадрата, для мощных потребителей – 4 или 6 квадрат (автоматы ставятся соответственно на 16, 25, 35 и 45А). Но такое использование подходит только для стандартных квартир или домов, в которых нет мощных потребителей. Если у вас работает электрокотел, бойлер, духовой шкаф или другие приборы, потребляющие больше 4 кВт, то необходимо рассчитывать кабеля под каждый конкретный случай, а не использовать общие рекомендации.
Приведенная выше таблица сечений кабеля по мощности и току использует граничные значения, поэтому если у вас получаются накладки расчетных цифр на энциклопедические, то старайтесь брать кабель с запасом. К примеру, если бы в нашей кухне была мощность в 7 кВт, то 7*0,8=5,6 кВт, что больше значения 5,5 для кабеля в 2,5 квадрата. Берите с запасом кабель на 4 квадрата или разделите кухню на две зоны, подведя два кабеля 2,5 мм2.
Как быть с длиной
Если вы считаете кабель по квартире или небольшому дому, то поправки на длину кабеля можно вообще не делать – вряд ли у вас будут ветки длиной от 100 и более метров. Но если вы прокладываете проводку в крупном многоэтажном коттедже или торговом центре, то нужно обязательно закладывать возможные потери на длину. Обычно они составляют 5 процентов, но правильнее рассчитывать их по таблице и формулам.
Так, момент нагрузки считается в виде произведения длины вашего провода на суммарную мощность потребления. То есть длина вашего кабеля вычисляется как произведение длины кабеля в метрах на мощность в киловаттах.
В приведенной ниже таблице мы видим, как зависят потери от сечения проводника. К примеру, кабель толщиной 2,5 мм2 с нагрузкой до 3 кВт и длиной в 30 метров имеет потери 30х3=90, то есть 3%. Если уровень потерь переваливает за 5%, то рекомендуется выбирать более толстый кабель – не нужно экономить на своей безопасности.
U, % | Момент нагрузки, кВт*м | |||||
1,5 | 2,5 | 4 | 6 | 10 | 16 | |
1 | 18 | 30 | 48 | 72 | 120 | 192 |
2 | 36 | 60 | 96 | 144 | 240 | 384 |
3 | 54 | 90 | 144 | 216 | 360 | 575 |
4 | 72 | 120 | 192 | 288 | 480 | 768 |
5 | 90 | 150 | 240 | 360 | 600 | 960 |
Данная таблица нагрузок по сечению кабеля справедлива для однофазной сети. Для трехфазной характерно увеличение величины нагрузки в среднем в шесть раз. В три раза поднимается значение за счет распределения по трем фазам, в два – за счет нулевого проводника. Если нагрузка на фазы неодинакова (имеются сильные перекосы), то потери и нагрузки сильно увеличиваются.
Правильное подключение автоматов медным кабелемТакже следует учитывать, какие именно потребители будут подключены к вашему проводу. Если вы планируете подключать галогеновые низковольтные лампы, то старайтесь размещать их как можно ближе к трансформаторам. Почему? Потому что при падении напряжения на 3 вольта при 220 вольт мы просто не заметим, а при падении на те же 3 вольта при 12 вольт лампы просто не загорятся.
Если вы проводите выбор сечения провода по току для алюминиевого кабеля, то учитывайте, что сопротивление материала в 1,7 раз выше, чем у меди. Соответственно, потери в них будут больше в эти же 1,7 раза.
Виды кабелей
Теперь давайте рассмотрим, какие же именно кабеля можно выбирать для создания электропроводки на объекте. Помните, что провода согласно стандартам можно прокладывать только закрытым способом в коробах или трубах. Кабеля при этом прокладываются свободно – их можно пускать даже по поверхности, что часто практикуется в деревянных и рубленых домах.
Вы уже знаете, как рассчитать сечения кабеля по мощности, поэтому рассмотрим принцип выбора кабелей. Для прокладки в жилом помещении лучше всего подходит классический ВВГ (лучше выбирать с пометкой НГ- негорючий). Для подключения к щитку или к мощному потребителю хорошо подойдет NYM. Разберем виды кабелей более подробно.
ВВГ представляет собой кабель с медными проводниками, защищенными поливинилхлоридной “рубашкой”. Сверку провода покрыты дополнительной пластиковой оболочкой, предотвращающей возможные пробои и порывы. Этот кабель можно применять даже во влажных помещениях, он неплохо гнется и защищает поверхность от возгорания. Для прокладки проводки лучше всего подходит плоский провод, в котором провода расположены в одной плоскости – он занимает минимум места.
NYM представляет собой изделие, содержащее несколько медных жил, покрытых цветной металлнаполненной негорючей резиной. Сверху жилы запакованы в поливинилхлоридную изоляцию (иногда применяется несколько слоев). В большинстве случаев она обладает негорючими свойствами и не выделяет вредных газов при критических температурах. Обладает отличной гибкостью – его очень легко прокладывать в углах, выводить на различные поверхности и пр. Главное – правильно выполнить подбор сечения провода по току, взяв его с небольшим запасом.
ПУНП – это классический установочный провод плоской формы, который используется для подключения различных потребителей. Очень часто применяется для создания недорогой проводки в квартирах и домах. Имеет две/три жилы, покрытые поливинилхлоридом. Имеет плоскую форму.
Существует еще много других кабелей – бронированные, усиленные, для прокладки во влажных комнатах и помещениях с высокой вероятностью взрыва. Но перечисленные выше используются чаще всего.
Теперь вы знаете, как рассчитать сечение провода по нагрузке и какие кабеля выбирать для создания полноценной электропроводки. Напоминаем – всегда делайте запас по мощности в 20-30 процентов, чтобы избежать неприятностей.
Сечение кабеля при нагрузке 75 кВт: сколько киловатт выдержит
Содержание
- Расчет сечения провода
- Пример расчета сечения кабеля
- Как узнать, какое сечение нужно для разного напряжение (3, 10, 6, 5, 2, 100, 1, и 8 кВт)
- РАСЧЕТ СЕЧЕНИЯ ПРОВОДА
Расчет сечения провода
Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.
Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².
Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?
Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.
Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу
Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство
Соотношение тока и сечения
Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.
Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.
Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.
Сечение жилы провода, мм2 | Медные жилы | Алюминиевые жилы | ||
---|---|---|---|---|
Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | |
0.5 | 6 | 1300 | ||
0.75 | 10 | 2200 | ||
1 | 14 | 3100 | ||
1.5 | 15 | 3300 | 10 | 2200 |
2 | 19 | 4200 | 14 | 3100 |
2. 5 | 21 | 4600 | 16 | 3500 |
4 | 27 | 5900 | 21 | 4600 |
6 | 34 | 7500 | 26 | 5700 |
10 | 50 | 11000 | 38 | 8400 |
16 | 80 | 17600 | 55 | 12100 |
25 | 100 | 22000 | 65 | 14300 |
К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.
Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.
- Для примера обозначим некоторые из них:
- Чайник – 1-2 кВт.
- Микроволновка и мясорубка 1,5-2,2 кВт.
- Кофемолка и кофеварка – 0,5-1,5 кВт.
- Холодильник 0,8 кВт.
Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.
Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В — медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
№ | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | |||||||||||
ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет. тр. Ду | в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | ||||
1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | |||||||
2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | ||||||||
3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | |||||
4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | |||||
5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | |||||
6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | |||||
7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | |||||
8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | |||||
9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | |||||
10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 | |||
11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 | |||
12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 | |||
13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 | |||
14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | |||||
15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | |||||
16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | |||||
17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | ||||||
18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | ||||
19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | ||||
20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | ||||
21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | |||||||
22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | |||||||||
23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | |||||||||
24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | |||||||||
25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | |||||||
26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | ||||||
27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | ||||
28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 | |||
29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | |||||
30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | |||||
31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | |||||
32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | ||||||||
33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | |||||||||
34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | |||||||||
35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | |||||||||
36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | ||||
37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 | |||
38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | |||||
39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | ||||
40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | ||||
41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | ||||
42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | ||||
43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | |||||||||
44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | |||||||||
45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | ||||||||||
46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | ||||||||||
47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | ||||||||||
48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | ||||||||||
49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | |||||||||
50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | |||||||||
51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | |||||||||
52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | |||||||||
53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | |||||||||
54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | |||||||||
55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | |||||||||
56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | |||||||||
57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | |||||||||
58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | |||||||||
59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | |||||||||
60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | |||||||||
61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | |||||||||
62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | |||||||||
63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | |||||||||
64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | |||||||||
65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | |||||||||
66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 |
Как узнать, какое сечение нужно для разного напряжение (3, 10, 6, 5, 2, 100, 1, и 8 кВт)
Прежде всего следует разобраться, чем провод отличается от кабеля. В оплетке кабеля присутствует несколько жил проводника, а провод — это единичная жила в кожухе. В свою очередь проводник встречается одно- и многопроволочный.
Одножильные модели
На определение сечения провода влияют несколько факторов:
- материал изготовления токопроводящей части;
- вид изолирующего слоя;
- суммарная мощность приборов на магистрали;
- вид прокладки (скрытая, открытая проводка).
К токопроводящим материалам относят медь и алюминий. Достоинства алюминия — более низкая стоимость, но он хрупкий, температура плавления — 657 °С и на поверхности образуется оксидная пленка, сопротивляющаяся передаче тока. После нескольких сгибаний проволока ломается, поэтому срок эксплуатации электросети с алюминиевым сердечником ниже, чем с медным.
Проводы из меди имеют высокую температуру плавления — 1083 °С, более вязкую структуру, не переламываются при изгибе. Несмотря на высокую цену, медные провода чаще используют для монтажа электрических сетей, имеющие высокую надежность и длительный срок эксплуатации.
Одно- и многопроволочные жилы
Изоляцией служит полихлорвиниловое покрытие, которое имеет высокую сопротивляемость нагреву и нейтрально ко многим химическим соединениям. Существует изоляционная оплетка, но ее чаще применяют на жилах высокой мощности.
Важно! Перед выбором сечения провода нужно подсчитать нагрузку на сеть в киловаттах. Эта величина равняется суммарной мощности всей техники, которая будет подключена к сети
Перед монтажом розеток нужно просчитать нагрузку на сеть
РАСЧЕТ СЕЧЕНИЯ ПРОВОДА
Сечение провода S определяется его диаметром d следующим образом (здесь и далее я буду максимально упрощать формулы):S=π*d2/4=3.14*d2/4=0.8*d2.
Это может Вам пригодится, если вы уже имеете провод, причем без маркировки, которая указывает сразу сечение, например, ВВГ 2х1.5, эдесь 1,5 — сечение в мм2, а 2 — количество жил.
Чем больше сечение, тем большую токовую нагрузку выдерживает провод. При одинаковых сечениях медного и алюминиевого проводов — медные могут выдержать больший ток, кроме того они менее ломкие, хуже окисляются, поэтому наиболее предпочтительны.
Очевидно, что при скрытой прокладке, а также провода, проложенные в гофрошланге, электромонтажном коробе из-за плохого теплообмена нагреваться будут сильнее, значит следует их сечение выбирать с определенным запасом, поэтому пришло время рассмотреть такую величину как плотность тока (обозначим ее Iρ).
Характеризуется она величиной тока в Амперах, протекающего через единицу сечения проводника, которую мы примем за 1мм2. Поскольку эта величина относительная, то с ее использованием удобно производить расчет сечения по следующим формулам:
- d=√1.27*I/Iρ=1.1*√I/Iρ — получаем значение диаметра провода,
- S=0.8*d2 — ранее полученная формула для расчета сечения,
Подставляем первую формулу во вторую, округляем все что можно, получаем очень простое соотношение:
S=I/Iρ
Остается определиться с величиной плотности тока Iρ), поскольку рабочий ток I) определяется мощностью нагрузки, формулу я приводил выше.
Tags: ip, ампер, бра, вид, выбор, дом, е, кабель, как, киловатт, кт, монтаж, мощность, напряжение, нейтраль, провод, р, работа, размер, расчет, сеть, срок, ток, ук
и таблица размеров проводов BS7671
На рынке доступно множество кабелей различных размеров. Однако, чтобы решить, какой размер подходит для вашего приложения, вам потребуется Калькулятор размера электрического кабеля . Это поможет вам понять, какой размер лучше всего подходит для ваших требований. Он рассчитывается по стандартам IEC и Великобритании. При расчете кВт используется коэффициент мощности 0,8. Калькулятор размера кабеля Падение напряжения 230 В и 415 В.
Для расчета размера кабеля необходимо разделить напряжение, проходящее через кабель, на расчетный ток. Например, если ваш провод имеет ток напряжения 150 вольт, а ваша цель — 30, вы делите 150/30. Это дает вам целевое сопротивление 5, которое требуется. Калькулятор размера электрического кабеля помогает рассчитать его в больших количествах.
Когда вы ищете провода для вашего дома и домашнего освещения, обычно используется 1,5 мм или 1 мм. Однако в большинстве случаев 9Размер электрического кабеля 0003 в 1 мм более чем достаточен. 1.5 следует использовать только при прокладке кабеля на большое расстояние и для компенсации потребности в подаче питания и падения напряжения.
При выборе кабеля Таблица размеров электрических кабелей поможет вам принять правильное и обоснованное решение. Эти таблицы помогают определить размер кабеля, необходимого для вашего приложения. Например, если используется кабель небольшого размера, он может расплавиться из-за сильного тока. Следовательно, Таблица размеров кабеля помогает определить размер и диаметр. Чем меньше диаметр, тем выше сопротивление потоку энергии.
Кабель среднего напряжения , размер , имеет номинальное напряжение от 1 кВ до 100 В кВ. У них есть высокотехнологичные соединения, которые необходимо правильно разрезать. Если они не обрезаны должным образом, они могут взорваться и нанести травмы персоналу или оборудованию. Концепция размера кабеля МВ была введена в связи с увеличением спроса на уровень напряжения. По мере роста спроса росла и классификация. В настоящее время также доступны экстра-низкая и экстра-высокая классификации
Кабели с разным электрическим сопротивлением используются в различных приложениях, поэтому Калькулятор размера силового кабеля помогает определить размер кабеля, необходимый для предотвращения каких-либо несчастных случаев.
Расчет размера электрического кабеля Формула утомительна и сложна, поэтому мы предлагаем вам самый простой способ расчета размера, подходящего для вашего приложения. Мы используем метод определения размера кабеля Bs7671 для расчета размера, который является британским стандартом для допустимой нагрузки по току одножильного медного кабеля с изоляцией из сшитого полиэтилена.
Калькулятор размера электрического кабеля
Отказ от ответственности
Рекомендуемые размеры кабелей основаны на информации, предоставленной пользователем, и предназначены для использования только в качестве руководства. Приведенный выше расчет основан на требованиях BS7671 к правилам электропроводки IEE, способ установки C, для кабелей типов BS5467 и BS6724 и основан на падении напряжения, выбранном для 230 и 400 вольт.
Таблица размеров электрических кабелей : Найдите ток в амперах вашей цепи в верхней части диаграммы ниже.
Расчет импеданса кабелей
Импеданс рассчитывается по следующей формуле:
Zc=Rc2+Xc2
коэффициент мощности в худшем случае. Калькулятор размера кабеляиспользует сопротивление Rc из таблицы 35 стандарта AS/NZS 3008-2017. Реактивное сопротивление для одножильных кабелей выбирается из плоских
Loop impedance calculation
The maximum loop distance is calculated by below formula:
Lmax=0.8⋅V1ϕ⋅1000Imin⋅Zc
Where:
- V 1Φ is the single phase Напряжение.
- I min — минимально допустимый ток срабатывания автоматического выключателя или другого защитного устройства.
- Z c полное сопротивление кабеля в Ом/км.
Расчет падения напряжения
Падение напряжения трехфазного переменного тока рассчитывается следующим образом:
Vd3ϕ=IL(3Zc)1000 2Zc)1000
Где I — ток нагрузки, L — расстояние, а Z c — сопротивление кабеля в Ом/км.
Расчет короткого замыкания
Допустимая нагрузка кабелей при коротком замыкании рассчитывается в соответствии с AS/NZS 3008-2017
I2t=K2S2
Где:
-
- K — константа, выбранная из таблицы 52 стандарта AS/NZS 3008-2017.
- S – площадь поперечного сечения проводника.
- t — продолжительность короткого замыкания в секундах.
Таблица размеров и номинальных токов электрических кабелей
Поперечное сечение (мм2) | Приблизительный общий диаметр (мм) | Текущий рейтинг | |
Однофазный (Ампер) | Трехфазный (Ампер) | ||
1,5 | 2,9 | 17,5 | 15,5 |
2,5 | 3,53 | 24 | 21 |
4 | 4,4 | 32 | 28 |
6 | 4,68 | 41 | 36 |
10 | 5,98 | 57 | 50 |
16 | 6,95 | 76 | 68 |
25 | 8,7 | 101 | 89 |
35 | 10. 08 | 125 | 110 |
50 | 11,8 | 151 | 134 |
70 | 13,5 | 192 | 171 |
95 | 15,7 | 232 | 207 |
120 | 17,4 | 296 | 239 |
150 | 19,3 | 300 | 262 |
185 | 21,5 | 341 | 296 |
240 | 24,6 | 400 | 346 |
300 | 27,9 | 458 | 394 |
400 | 30,8 | 546 | 467 |
500 | 33,8 | 626 | 533 |
630 | 37,6 | 720 | 611 |
Таблица размеров проводов международного стандарта (IEC 60228) | |||||||||
---|---|---|---|---|---|---|---|---|---|
0,75 мм² | 4 мм² | 0,5 мм² | 1 мм² | 2,5 мм² | 1,5 мм² | ||||
70 мм² | 6 мм² | 25 мм² | 185 мм² | 35 мм² | 400 мм² | ||||
95 мм² | 1000 мм² | 10 мм² | 800 мм² | 150 мм² | 50 мм² | ||||
300 мм² | 120 мм² | 500 мм² | 16 мм² | 630 мм² | 240 мм² |
Полное руководство по размерам проводов панели солнечных батарей (какой калибр проводов вам нужен)
Ищете идеальное сечение провода для системы солнечных батарей вашего автофургона? Продолжайте читать ниже, чтобы узнать больше.
Этот сайт содержит партнерские ссылки на продукты. Больше информации в нашем отказе от ответственности.
Не знаете, какой калибр провода (AWG) вам нужен для сборки вашей солнечной батареи? Это руководство по размерам проводов для солнечных панелей научит вас ТОЧНО, какой размер проводов вам понадобится для самостоятельной сборки системы солнечных панелей.
Использование слишком тонкой проволоки может привести к пожару. Но выбор слишком толстого провода не дает ощутимой пользы и просто тратит ваши деньги.
К концу этого поста вы будете точно знать, какой размер провода вам нужен для сборки вашей системы солнечных батарей и обоснование почему.
Итак, если вы готовы, давайте приступим!
Добавьте заголовок, чтобы начать создание оглавления
Не то, что вам нужно? Посетите нашу страницу категории van life «Солнечная система», чтобы найти больше похожего контента.
Две секции, на которые следует обратить внимание при расчете размера провода солнечной панели
При подключении фотоэлектрической системы вместе необходимо учитывать два участка при расчете размера провода солнечной панели.
- 1: Солнечные панели к контроллеру заряда
- 2: Контроллер заряда к аккумулятору
На приведенной ниже схеме подключения показано, где расположены эти две секции.
Две секции, которые следует учитывать при выборе размера проводов для солнечных батарейДва фактора, определяющие размер провода для солнечных батарей в этих двух секциях:
Не знаете, сколько солнечной энергии вам нужно? Прочтите эту статью, чтобы рассчитать лучший размер солнечной батареи для вас.
Создайте солнечную систему в рамках вашего бюджета с помощью нашей БЕСПЛАТНОЙ электронной книги с диаграммами солнечной энергии.
Также загрузите наши БЕСПЛАТНЫЕ электронные книги по электрике и сантехнике
Раздел 1:
Расчет сечения провода от панелей до контроллера заряда
Сечение солнечного провода, необходимого для подключения солнечных панелей к контроллеру заряда, определяется общим током производится массивом.
Как рассчитать размер солнечного провода от панелей до контроллера зарядаСледуйте нашей простой таблице ниже, чтобы найти размер солнечного провода «секции 1» на основе общей мощности вашего массива.
Важно: Сначала вам нужно решить, будет ли ваша солнечная батарея подключена последовательно или параллельно.
Wire Sizing Chart (For Section 1)
Solar Array Size (Total Watts) | Wire Size | Where To Buy | |
Панели соединены последовательно | |||
0-200W | Amazon | ||
200-800W | Amazon | ||
Panels Connected In Parallel | |||
0-200W | Amazon | ||
200-440W | Amazon | ||
440-550W | Amazon | ||
550-800W* | Amazon |
*If building a solar array this large, consider wiring последовательно, НЕ параллельно. Это более безопасная система (меньше ампер), а компоненты проще и дешевле достать.
Примечание: Если вам интересно узнать технические (и сложные) подробности о размерах проводов, ознакомьтесь с Приложением 1 внизу этой публикации.
Раздел 2:
Расчет сечения провода от контроллера заряда до аккумуляторов
Как рассчитать сечение провода от контроллера заряда до аккумулятораИдеальный диаметр провода от контроллера заряда до аккумулятора зависит от номинального тока ваш солнечный контроллер заряда. Это связано с тем, что номинальная мощность контроллера заряда — это МАКСИМАЛЬНОЕ количество ампер, которое контроллер может подавать на батареи.
Пример:
Если у вас есть контроллер на 30 А, но солнечный провод, соединяющий его с батареями, рассчитан только на 20 А, существует потенциальная опасность возгорания.
А если провод рассчитан более чем на 30А, то это просто перебор и пустая трата денег.
Номинальная мощность контроллера заряда зависит от общей мощности вашей солнечной батареи. Таким образом, порядок должен быть следующим:
- 1-й: Определите размер солнечной батареи
- 2-й: Рассчитайте номинальный ток контроллера заряда
- 3-й: Определите сечение 2, исходя из того, что вы уже рассчитали размер провода 2006396 9 мощность вашей солнечной батареи, следующим шагом будет расчет идеального номинального тока контроллера заряда. Вы можете сделать это, обратившись к таблице ниже, исходя из общей мощности вашей солнечной батареи.
Charge Controller Sizing Chart
Solar Array Size
(Total Watts)
Charge Controller
(Amp Rating)
Контроллер заряда покупки
0-200W
Amazon
9000 2007 9000 2007. 9000 2007 9000 2007 .0007Amazon
260-400W
Amazon
400-520W
Amazon
520-650W
Amazon
650-800W
Amazon
Confused? Прочтите наш пост, чтобы узнать, что такое солнечный контроллер заряда и зачем он вам нужен.
Зная номинальную мощность контроллера заряда, вы можете определить правильный размер солнечного провода для подключения контроллера к батареям.
Solar Wire Sizing Guide (Section 2)
Charge Controller
(Amp Rating)
Wire Size
Buy Wire
12AWG*
Amazon
12AWG*
Amazon
Amazon
Amazon
Amazon
Amazon
* Хотя мы рекомендуем использовать не менее 12AWG.
Пример: Если вам нужен контроллер заряда от солнечной батареи на 30 А, вам понадобится провод для солнечной батареи с минимальным номиналом 30 А, то есть провод 10AWG.
Понравилось читать? Посетите нашу страницу фургона «Солнечная система», чтобы узнать, как построить собственную солнечную систему для фургона-фургона.
Соединение солнечной системы вместе
Теперь, когда вы выбрали солнечные провода, вы можете начать соединять все вместе. Если это так, ознакомьтесь с нашим эпическим руководством по подключению солнечной системы для пошагового руководства по установке.
Или загрузите нашу бесплатную электронную книгу по проводке солнечных батарей, чтобы сохранить информацию на будущее.
Загрузите наши электронные книги с полезными электрическими, солнечными и водопроводными схемами. Они совершенно БЕСПЛАТНЫ.
Стоит ли покупать провода морского класса?
В общем, мы не очень требовательны к качеству наших электрических проводов.
Провод есть провод.
Мы также строим скромную электрическую систему для автофургона, а не какой-нибудь высокотехнологичный небоскреб.
Но поскольку части этих проводов будут подвергаться воздействию элементов на крыше, мы считаем, что переход на провода «морского класса» является разумным выбором.
Что означает «морской класс»?
Стандарт «морского класса» относится к способности провода выдерживать такие природные явления, как сильный дождь, ветер и коррозия в соленой воде.
Таким образом, если провод морского класса достаточно хорош, чтобы выдержать сильный шторм в открытых водах, он достаточно хорош для крыши вашего фургона.
Многожильный провод 10AWG (морской класс)
- Оптимальный размер провода для солнечных батарей
- Разработан для работы в суровых условиях
- Стойкость к вибрациям
Купить сейчас на Amazon
Многожильный провод 10AWG морского классаЗаинтересованы в самых эффективных (9BB) солнечных панелях?
Солнечные панели «9BB» — это новое слово в индустрии солнечных панелей. Прочтите наш пост о солнечных панелях 9BB, чтобы узнать, почему эти панели более эффективны и имеют более длительный срок службы, чем традиционные солнечные панели.
Получите эксклюзивную скидку на солнечную батарею, электростанцию и холодильник на 12 В от БужРВ !
Была ли эта статья о солнечной энергии полезной? У нас есть другие посты, посвященные тому, чтобы помочь вам установить солнечную систему для автофургона. Ознакомьтесь с руководством, чтобы узнать больше о солнечном контенте для автодомов!
Заключительные мысли: Правильный размер провода — залог безопасности
Самое главное, о чем следует подумать при выборе размера провода для солнечной панели, — это безопасность.
Если электрический провод не может безопасно выдерживать ток, проходящий через него (будь то в нормальных условиях эксплуатации или в нештатных ситуациях перегрузки по току), может произойти пожар, который опасен как для вас, так и для вашего автофургона.
Вот почему так важно выбрать наилучшее сечение солнечного провода для вашей батареи.
Если вы подключаете солнечные панели параллельно, ознакомьтесь с нашими рекомендациями по использованию солнечных предохранителей. Предохранители также играют важную роль в обеспечении безопасности вашей солнечной фотоэлектрической системы.
Удачного строительства!
Приложение 1: Технический расчет размера провода солнечной батареи
Если вам интересно узнать, ПОЧЕМУ вам нужен определенный размер провода солнечной панели для вашей солнечной батареи, информация в этом приложении предназначена для вас.
Фактор № 1, определяющий размер провода, используемого для солнечной системы, — это максимальных мгновенных ампер, которые могут «потенциально» течь по этому проводу. Чем больше ампер, тем толще провод вам нужен для безопасной передачи этих ампер.
Максимальный потенциальный ток определяется как рабочим током конкретной панели, так и тем, подключена ли солнечная батарея последовательно или параллельно.
Итак, чтобы рассчитать, какой размер провода вам нужен, вам нужно знать 3 вещи:
- 1. Номинальные значения тока для электрических проводов
- 2. Максимальный ток, вырабатываемый солнечной батареей
- 3. Округлите значение, чтобы получить размер провода
1. Номинальные значения тока для каждого размера провода солнечной батареи
7 90 приведенная ниже таблица номиналов электрических проводов. Эта таблица соответствует таблице 310-16 Национального электрического кодекса.
Таблица 1.2. Сечение провода по номинальному току
Сечение провода Номинальный ток 14AWG* 20A 12AWG 25A 10AWG 30A 8AWG 40A 6AWG** 55A * Хотя вы можете обнаружить, что ваша солнечная система «подходит» для провода 14AWG, 12AWG должен быть минимальным размером провода для вашей системы.
**Найти компоненты, подходящие для проекта солнечной электропроводки для провода 6AWG, сложно. Попробуйте ограничить максимальный размер провода до 8AWG.
Полезно знать!
Провода разного качества могут иметь разную силу тока, даже если провода могут быть одинаковой толщины. Чтобы быть консервативным, мы ссылаемся на самый низкий номинальный ток для каждого сечения провода. Но солнечные провода, которые мы рекомендуем ниже, относятся к «морскому классу» и на самом деле рассчитаны на несколько больший ток, чем указано в таблице выше. Но лучше перестраховаться!2. Расчет максимального тока, создаваемого солнечной батареей
Чтобы рассчитать это, найдите «рабочий ток» конкретной солнечной панели, которую вы будете использовать. Эта информация обычно находится на наклейке, наклеенной на заднюю сторону солнечной панели.
Если у вас еще нет панелей, вы обычно можете найти эту информацию на странице электронной коммерции панели. Ниже приведены технические характеристики наших солнечных панелей мощностью 180 Вт.
Рабочий ток = 11,20 амперКак только вы узнаете рабочий ток вашей панели, вы можете рассчитать общий максимальный потенциал всей солнечной батареи в амперах в зависимости от того, подключена ли ваша солнечная батарея последовательно или параллельно.
Не решили, как соединить панели вместе? Чтобы узнать больше, ознакомьтесь с нашей статьей о последовательном и параллельном подключении солнечных панелей.
Если ваши панели подключены параллельно, максимально возможный ток будет равен сумме рабочих токов каждой панели. Таким образом, если бы у вас было три из указанных выше панелей мощностью 180 Вт, подключенных параллельно, максимальный производимый ток составил бы 33,6 ампер (11,2 А + 11,2 А + 11,2 А).
Если ваши панели подключены последовательно, максимально возможный ток будет равен рабочему току только одной из ваших панелей. Это связано с тем, что усилители каждой панели НЕ суммируются при последовательном соединении. Таким образом, если бы у вас было три из указанных выше панелей мощностью 180 Вт, соединенных последовательно, максимальный производимый ток составил бы всего 11,2 ампер.
3. Округлите, чтобы получить размер провода
После того, как вы подсчитали максимальный ток, вырабатываемый вашей солнечной батареей, округлите его до ближайших 10, чтобы получить номинальный ток солнечного провода, который вам понадобится. Обратитесь к таблице ниже, чтобы найти номинальные амперы для каждого размера провода.
Пример: Если ваша солнечная батарея может производить максимум 33,6 ампер, округление до ближайших 10 даст вам 40 ампер. Таким образом, вам понадобится провод 8AWG для подключения ваших панелей к контроллеру солнечного заряда, поскольку провод 8AWG имеет номинальную силу тока 40 ампер.
Table 1.3 — Amp Rating To Wire Size
*Rounded Up Amps
AWG Wire Size
Buy Wire Size
12AWG*
Amazon
12AWG*
Amazon
Amazon
Amazon
Amazon
самый маленький размер провода. Но мы рекомендуем перейти на 10AWG, даже если вы используете солнечную систему меньшего размера. Похожие сообщения
Калькулятор размера провода постоянного тока
Создано Luis Hoyos
Отзыв от Wojciech Sas, кандидата наук
Последнее обновление: 24 июля 2022 г.
Содержание:- Как рассчитать размер провода постоянного тока
- Пример: Как определить размер провода постоянного тока на 200 А
- Другие полезные инструменты, такие как калькулятор размера провода постоянного тока
- Часто задаваемые вопросы жизненно важно для составления бюджета любого электрического проекта, поскольку больший размер провода означает более дорогие кабели. По этой причине мы создали этот инструмент.
В качестве примера выбора сечения провода постоянного тока мы рассчитаем сечение провода для системы постоянного тока на 200 ампер с помощью этого калькулятора.
Вы можете дополнительно просмотреть раздел часто задаваемых вопросов для других числовых примеров, например, какой размер провода для 12 В постоянного тока вы должны использовать.
Как рассчитать размер провода постоянного тока
Формула для расчета размера провода системы постоянного тока:
A = (2DIϱ) / В ,
где:
- В падение между источником и самым дальним концом провода, измеряемое в вольтах;
- I — Ток, протекающий по проводу, в амперах;
- ϱ — Удельное сопротивление материала проводника, Ом×метры;
- D — Расстояние в одну сторону (как далеко проходит кабель от источника до дальней точки), в метрах;
- А — Площадь поперечного сечения провода, в квадратных метрах; и
🙋 Важные замечания:
- Коэффициент 2 перед D учитывает обратный путь после прохождения тока через нагрузку.
- В является произведением допустимого процента падения напряжения и напряжения источника.
- ϱ непостоянно; она меняется в зависимости от рабочей температуры.
- Для напряжения источника выше 50 В, если L<16 м, этот калькулятор принимает расстояние 16 м, чтобы при небольшой длине провод не получился слишком маленьким.
Пример: Как определить размер провода постоянного тока на 200 А
Предположим, электрическая система с источником 120 В и допустимое падение 3% , медный кабель с максимальной температурой 50°C, работающий при 200 ампер при постоянном токе . Сечение провода ** неизвестно, а расстояние в одну сторону (от источника до нагрузки) составляет 50 м.
Чтобы узнать размер провода, выполните следующие действия:
- В калькуляторе размера провода постоянного тока введите:
- Напряжение источника: 120 В;
- Допустимое падение: 3%;
- Материал: медь;
- Ток: 200 А;
- Расстояние (D): 50 м; и
- Максимальная температура: 50°C.
- Вот и все. Сечение провода для вашей системы постоянного тока на 200 А должно быть 104,65 мм² или AWG = 0000 (4/0) .
- Вы можете проверить свои результаты, используя формулу, представленную в предыдущем разделе.
Другие полезные инструменты, такие как калькулятор размера провода постоянного тока
Поскольку вы уже знаете, как определить размер провода постоянного тока, вы можете взглянуть на другие калькуляторы:
- Калькулятор размера провода;
- Калькулятор размера провода 24 В
- Калькулятор сечения провода на 100 А
- Калькулятор размера провода 12 вольт;
- Калькулятор сечения провода 220 вольт; и
- Калькулятор сечения кабеля.
Часто задаваемые вопросы
Какой размер провода для 12 В постоянного тока следует использовать?
Размер провода для 12 В пост. тока зависит главным образом от силы тока и длины провода. Для его расчета выполните следующие шаги:
- Определите электрический ток I (т. е. 20 А), длина кабеля L (т. е. 5 м), удельное сопротивление проводника ϱ (обычно 2,22 × 10⁻⁸ Ом⋅м для меди) и падение напряжения В (обычно 3% от напряжения источника).
- Введите значения в формулу:
A = (2IϱL) / V = (2 ⋅ 20 ⋅ 2,22 × 10⁻⁸ ⋅ 50) / (0,03 ⋅ 12 В) - Результат должен быть 0,0001235 м² или 123,5 мм².
Провода какого сечения для постоянного тока 30 А следует использовать?
Размер провода для 30-амперного источника постоянного тока зависит главным образом от напряжения источника и длины провода. Выполните следующие шаги, чтобы вычислить его:
- Определить напряжение источника (т. е. 12 В), длину кабеля L (т. е. 50 м), удельное сопротивление проводника ϱ (обычно 2,22 × 10⁻⁸ Ом⋅м для меди) и падение напряжения В (обычно 3% = 0,03 напряжения источника).
- Введите значения в следующую формулу:
A = (2IϱL) / V = (2 ⋅ 30 ⋅ 2,22 × 10⁻⁸ ⋅ 50) / (0,03 ⋅ 12 В) - Результат должен быть 0,00018525 м² или 185,25 мм².
Отказ от ответственности
Эти результаты приведены только в ознакомительных целях. Всегда консультируйтесь с квалифицированным электриком, прежде чем приступать к любой электрической установке.
Luis Hoyos
Напряжение источника
Допустимое падение напряжения (В)
Материал проводника
Ток (I)
Расстояние в одну сторону (D)
Максимальная температура провода
Макс. калибр
Площадь поперечного сечения провода (A)
Диаметр провода (d)
Ознакомьтесь с 84 похожими калькуляторами электромагнетизма 🧲
Ускорение частицы в электрическом полеМощность переменного токаРазмер прерывателя… Еще 81
Электрика: энергоэффективность — увеличение размера провода на один размер означает большую экономию
Установка провода только на один размер больше, чем требуется в соответствии с Национальным электротехническим кодексом повышает энергоэффективность с впечатляющей окупаемостью. Этот простой метод может обеспечить быструю окупаемость при одновременном повышении гибкости установки. За счет увеличения размера провода снижение потерь мощности компенсирует стоимость провода и обеспечивает экономию затрат на электроэнергию.
Почему это важно?
Увеличив размер провода в новой установке, инженер или подрядчик может продемонстрировать заказчику реальную экономию, а также преимущества меньшего количества выделяемого тепла и повышенной гибкости установки. Кроме того, когда выделяется меньше тепла, в результате снижается потребность в энергии для вентиляторов и систем кондиционирования воздуха.
Конечно, существует множество факторов, которые необходимо учитывать при любой установке. Но для большинства новых приложений, где стоимость рабочей силы и кабелепровода для установки перевешивает стоимость провода, увеличенный размер провода может окупиться менее чем за два года. В то же время увеличенный размер провода является страховкой от изменения будущих потребностей и обеспечивает более низкие падения напряжения. Некоторые компании, как само собой разумеющееся, указывают провода на два или три размера больше, чем минимальные требования, в нейтралях, которые часто перегружаются из-за гармоник.
Ключевыми элементами, влияющими на окупаемость и, следовательно, на экономический стимул для установки проводов большего сечения, являются рабочий цикл, коэффициент нагрузки и цена на электроэнергию. При использовании трубы того же размера увеличение стоимости провода минимально. Как показывают приведенные ниже примеры, окупаемость увеличения мощности может быть довольно короткой, даже в однофазных цепях освещения или в одно-двухсменных коммерческих установках.
Насколько это важно для владельца?
Джим Кларксон, бывший корпоративный менеджер по энергетике компании Southwire, у которой почти 50 акров промышленных объектов под крышей в девяти штатах, требует, чтобы для всех нагрузок менее 100 А использовался провод на один размер больше, чем требуется по правилам. «В таких обстоятельствах гарантирована быстрая окупаемость», — говорит Кларксон. «Заявки большего размера оцениваются в каждом конкретном случае».
Простой способ понять существенное влияние размера провода на энергоэффективность и затраты — это изучить число в этих примерах, в которых установлен провод на один размер больше, чем установленный кодом минимум. Все три примера включают отдельный полноразмерный заземляющий проводник в соответствии с рекомендуемой практикой и используют медные проводники THHN.
Пример 1. Трехфазная цепь, питающая электродвигатель мощностью 125 л.с. Двигатель 460 В, работающий при нагрузке 75%, в 250 футах от центра нагрузки, наработка 8000 часов в год. Предполагается, что потребляемая мощность составляет 75% от 156 ампер при полной нагрузке (FLA). 3/0 провода 4/0 провода Размер канала 2 дюйма 2 дюйма Расчетные потери (при нагрузке 75 % и температуре 44°C и 40°C, соответствующих температурах проводника) 708 Вт 554 Вт Стоимость провода $991 1232 $ Стоимость трубопровода 365 $ 365 $ Дополнительные затраты 241 $ Энергосбережение: при нагрузке 75 % 1 237 кВтч/год Экономия в долларах: 0,07 долл. США за кВтч Окупаемость 86,59 $/год 2 года 9 месяцев Экономия в долларах: 0,10 долл. США за кВтч Окупаемость 123,70 $/год 1 год 11 месяцев В этом примере окупаемость составляет менее 3 лет, а экономия сохраняется на неопределенный срок в будущем. Пример 2. Та же I 2 R Экономия и короткая окупаемость применимы и к однофазным системам. Возьмем случай однофазной осветительной нагрузки на 15 ампер, работающей непрерывно. Для упрощения предположим, что нагрузка сосредоточена на расстоянии 100 футов от панели. #12 AWG #10 AWG Размер кабелепровода 1/2 дюйма 1/2 дюйма Расчетные потери (при нагрузке 15 А и температуре 40°C и 37°C, соответствующих температурах проводника) 77 Вт 48 Вт Стоимость провода 11,82 $ 18,57 $ Стоимость трубопровода 42,00 $ 42,00 $ Дополнительные затраты 6,75 $ Энергосбережение 254 кВтч/год Экономия в долларах: 0,07 долл. США за кВтч Окупаемость $17,78/год 5 месяцев Экономия в долларах: 0,10 долл. США за кВтч Окупаемость 25,40 $/год 3 месяца Впечатляющая краткосрочная окупаемость при однофазном запуске с гибкостью для будущих изменений нагрузки. Пример 3. Даже когда требуется больший кабелепровод, можно быстро окупиться за счет увеличения размера провода. Рассмотрим случай трехфазной 40-амперной осветительной нагрузки, соединенной звездой, работающей всего 4000 часов в год. Для упрощения предположим, что нагрузка сосредоточена в 200 футах от центра нагрузки. В этом примере в жестком металлическом кабелепроводе используется всего 5 проводников: три фазных проводника, нейтральный и полноразмерный заземляющий проводник. #8 AWG #6 AWG Размер кабелепровода 3/4 дюйма 1 дюйм Расчетные потери (при 100% нагрузке и 60°C и 45°C, соответственно, температура проводника) 711 Вт 426 Вт Стоимость провода 117 $ 166 $ Стоимость трубопровода 128 $ 192 $ Дополнительные затраты 113 $ Энергосбережение 1 140 кВтч/год Экономия в долларах: 0,07 долл. США за кВтч Окупаемость 79,80 $/год
1 год 5 месяцевЭкономия в долларах: 0,10 долл. США за кВтч Окупаемость $114,00/год 1 год Обратите внимание, насколько холоднее работает провод №6. И окупаемость менее полутора лет при наработке всего 4000 часов. Таблица размеров проводов
Онлайн-калькуляторы и таблицы для определения правильного размера проводов
Электрический ток измеряется в амперах. Каждый размер провода или калибр провода (AWG) имеет максимальный ток предел, который может выдержать провод, прежде чем произойдет повреждение. Важно подобрать правильный размер провода, чтобы провод не перегревался.
Количество устройств, подключенных к цепи, обычно определяет, какой ток будет течь по проводу.
В приведенной ниже таблице размеров проводов показаны допустимые токи изолированных проводников до включительно 2000 В, от 60°C до 90°C (от 140°F до 194°F), не более трех токоведущих проводники в кабелепроводе , кабеле или заземлении (непосредственно под землей), при температуре окружающего воздуха 30°C (86°F).
Источник: NFPA 70, Национальный электротехнический кодекс, таблица 310.15(B)(16) РАЗМЕР 60°C
(140°F)75°C
(167°F)90°C
(194°F)60°C
(140°F)75°C
(167°F)90°C
(194°F)РАЗМЕР AWG
или
kcmilТИПЫ
TW,
UFТИПЫ
RHW,
THW,
THWNТИПЫ
TBS,
SA,
SISТИПЫ
TW,
UFТИПЫ
СВ,
THW,
THWNТИПЫ
TBS,
SA,
SISAWG
или
kcmilМЕДЬ АЛЮМИНИЙ 14 20 20 25 — — — 14 12 25 25 30 20 20 25 12 10 30 35 40 25 30 35 10 8 40 50 55 30 40 45 8 6 55 65 75 40 50 60 6 4 70 85 95 55 65 75 4 3 85 100 110 65 75 85 3 2 95 115 130 75 90 100 2 1 110 130 150 85 100 115 1 1/0 125 150 170 100 120 135 1/0 2/0 145 175 195 115 135 150 2/0 3/0 165 200 225 130 155 175 3/0 4/0 195 230 260 150 180 205 4/0 250 215 255 290 170 205 230 250 300 240 285 320 190 230 255 300 350 260 310 350 210 250 280 350 400 280 335 380 225 270 305 400 500 320 380 430 260 310 350 500 600 355 420 475 285 340 385 600 700 385 460 520 310 375 420 700 750 400 475 535 320 385 435 750 800 410 490 555 330 395 450 800 900 435 520 585 355 425 480 900 1000 455 545 615 375 445 500 1000 1250 495 590 665 405 485 545 1250 1500 520 625 705 435 520 585 1500 1750 545 650 735 455 545 615 1750 2000 560 665 750 470 560 630 2000 Примечание. Просмотрите дополнительные таблицы размеров проводов из списка ниже.
Максимально допустимая сила тока для проводников на открытом воздухе (30°C) Максимально допустимая сила тока для проводников в кабелепроводе, кабеле или заземлении (40°C) Максимально допустимая сила тока для проводников на открытом воздухе (40°C)
При температуре окружающей среды, отличной от 30°C, необходимо учитывать поправочные коэффициенты.
Ознакомьтесь с Условиями использования и Политикой конфиденциальности для этого сайта. Ваше мнение очень ценится. Дайте нам знать, как мы можем улучшить.
Навигация по ссылкам - Домашняя страница
- Таблица размеров проволоки
- Список калькуляторов и описание
- Калькулятор размера проволоки
- Расширенный калькулятор размера проволоки
- Калькулятор силы тока провода
- Усовершенствованный калькулятор силы тока проводов
- Калькулятор дугового разряда
- Калькулятор падения напряжения
- Калькулятор длины цепи
- Калькулятор закона Ома
- Калькулятор размера провода двигателя
- Калькулятор сечения заземляющего провода
- Калькулятор расстояния между опорами кабелепровода
- Калькулятор цветового кода резистора
- Калькулятор времени срабатывания реле максимального тока
- Список таблиц и описания
- Максимальная допустимая нагрузка для токонесущих проводников в кабелепроводе при 30°C Таблица
- Максимальная допустимая нагрузка на токоведущие проводники на открытом воздухе при 30°C Таблица
- Максимальная допустимая нагрузка для токонесущих проводников в кабелепроводе при температуре 40°C Таблица
- Максимальная допустимая нагрузка для токонесущих проводников на открытом воздухе при 40°C Таблица
- Ток полной нагрузки для трехфазных двигателей переменного тока Таблица
- Таблица размеров проводов и защиты цепи трехфазного двигателя переменного тока
- Таблицы дугового разряда
- Таблица размеров заземляющего проводника
- Расстояние между опорами жесткого кабелепровода Таблица Таблица поправочных коэффициентов тока провода
Как выбрать размер провода солнечной панели в электрической системе самодельного кемпера — EXPLORIST.
lifeВ этом блоге вы узнаете, какой размер провода вам нужен для подключения солнечных батарей к контроллеру заряда в электрической системе вашего самодельного кемпера. Мы рассмотрим «технический» способ определения размера проволоки и «простой» способ определения размера проволоки.
Технический способ определения размера провода солнечной батареи включает использование калькулятора размера провода EXPLORIST.life для определения надлежащего размера провода на основе силы тока, напряжения, допустимого падения напряжения и длины цепи.
Простой способ заключается в том, чтобы убедиться, что провод 10 AWG достаточно большой, и просто использовать провод 10 AWG для проводки солнечной батареи.
Как выбрать размер провода для солнечной панели — видео
В этом видео вы узнаете, какой размер провода вам нужен для подключения солнечных панелей к контроллеру заряда в электрической системе самодельного кемпера, а также будут рассмотрены все концепции из этого сообщения в блоге.
Калькулятор размера проволоки
Калькулятор размера проволоки EXPLORIST.life всегда можно найти по адресу https://www.explorist.life/wire-sizing-calculator/, и к нему можно легко получить доступ, используя главное меню веб-сайта в разделе «Калькуляторы». ‘ заголовок. Поскольку это очень важно для этой записи в блоге, я также вставлю его сюда:
Этот калькулятор НЕ заменяет рекомендации производителей. Всегда читайте рекомендуемые производителем размеры проводов и предохранителей и соблюдайте их.
Этот калькулятор предназначен для использования только с высококачественным многожильным проводом, рассчитанным на температуру 105 градусов C.
Этот калькулятор предназначен только для цепей постоянного тока и НЕ должен использоваться для расчета цепей 120 В или 240 В переменного тока.
Ампер после снижения номинальных характеристик
Напряжение
Длина
Проложен ли этот провод в моторном отсеке?
Да
Нет
Количество проводов в жгуте
1-2
3
4-6
7-24
25+
Падение напряжения (%)
Показать дополнительную информацию о падении напряжения
Показать дополнительную информацию о падении напряжения .
ABYC указывает максимальное падение напряжения 3% для всех критических нагрузок и падение напряжения до 10% для всех некритических нагрузок.
Начальное напряжение
Конечное напряжение
Круговые милы
РЕЗУЛЬТАТЫ
Рекомендуемый размер провода
Покажите дополнительные рекомендации по размеру предохранителя
Показать рекомендации по размеру предохранителя
Минимальный размер предохранителей
Рекомендуемый размер предохранителей
МАКСИМА Проводная солнечная батарея серии
Размер провода
В последовательной проводной солнечной батарее напряжение каждой панели суммируется, в то время как сила тока массива остается такой же, как у одиночной панели.
Это означает, что в приведенном ниже примере 5 ампер при 80 вольт течет по проводу от солнечной панели к контроллеру заряда.
Расстояние от солнечной батареи до контроллера заряда составляет 20 футов, что означает, что ток 5 ампер при напряжении 80 вольт проходит по проводу длиной 40 футов. Учитывая падение напряжения на 3% в калькуляторе сечения проводов, мы видим, что для этих проводов можно использовать провод 16 AWG.
Попробуйте сами. Входы:
- 5 Ампер
- 80 Вольт
- 40 футов
- Провод НЕ установлен в моторном отсеке
- Только 2 провода в жгуте
- Допустимое падение напряжения 3%
Этот калькулятор НЕ заменяет рекомендации производителей. Всегда читайте рекомендуемые производителем размеры проводов и предохранителей и соблюдайте их.
Этот калькулятор предназначен для использования только с высококачественным многожильным проводом, рассчитанным на температуру 105°C.
Этот калькулятор предназначен только для цепей постоянного тока и НЕ предназначен для расчета цепей 120 В или 240 В переменного тока.
Ампер после снижения номинальных характеристик
Напряжение
Длина
Проложен ли этот провод в моторном отсеке?
Да
NO
Количество патронных проводов
1-2
3
4-6
7-24
25+
ПРЕДОСТАВЛЕНИЕ ВЫПОЛНЕНИЯ (%)
Показать дополнительную трансляцию напряжения
. Показать дополнительную информацию о падении напряжения
Если вы не знаете, зачем оставлять допустимое падение напряжения на уровне 3%.
ABYC указывает максимальное падение напряжения 3% для всех критических нагрузок и падение напряжения до 10% для всех некритических нагрузок.
Начальное напряжение
Конечное напряжение
Круговые милы
РЕЗУЛЬТАТЫ
Рекомендуемое сечение проводаСкрыто два отдельных расчета размера провода. Поскольку напряжение и сила тока, протекающие по проводам до объединителя, отличаются от напряжения и силы тока, протекающих по проводам после сумматора, нам нужно найти рекомендуемый размер провода для каждого из них.
Это означает, что в приведенном ниже примере 5 ампер при напряжении 20 вольт текут по 20-футовым проводам от каждой из солнечных панелей, расположенных на расстоянии 10 футов от объединителя MC4. Учитывая падение напряжения на 1,5% в калькуляторе сечения проводов, мы видим, что для этих проводов можно использовать провод 14 AWG.
После комбайнера, поскольку параллельно соединенные панели получают свои силы тока, а их напряжения остаются прежними, провода будут подавать 20 ампер при 20 вольтах через 20 футов провода, на расстоянии 10 футов от контроллера заряда. Учитывая падение напряжения на 1,5% в калькуляторе сечения проводов, мы видим, что для этих проводов можно использовать провод 8 AWG.
Попробуйте сами. Вот используемые входы:
- для каждой панели для MC4 Combiner
- 5 AMPS
- 20 Вольт
- 20 футов провода
- 1,5% Допустимого напряжения Drop
- от комбинации MC4 до зарядного контроля
- от комбинации MC4.
- 20 ампер
- 20 вольт
- 20 футов провода
- допустимое падение напряжения 1,5%
Этот калькулятор НЕ заменяет рекомендации производителей. Всегда читайте рекомендуемые производителем размеры проводов и предохранителей и соблюдайте их.
Этот калькулятор предназначен для использования только с высококачественным многожильным проводом, рассчитанным на температуру 105°C.
Этот калькулятор предназначен только для цепей постоянного тока и НЕ должен использоваться для расчета цепей 120 В или 240 В переменного тока.
Ампер после снижения номинальных характеристик
Напряжение
Длина
Проложен ли этот провод в моторном отсеке?
Да
Нет
Количество проводов в жгуте
1-2
3
4-6
7-24
25+
Падение напряжения (%)
Показать дополнительную информацию о падении напряжения
Показать дополнительную информацию о падении напряжения в 3%.
ABYC указывает максимальное падение напряжения 3% для всех критических нагрузок и падение напряжения до 10% для всех некритических нагрузок.
Начальное напряжение
Конечное напряжение
Круговые милы
Результаты
Рекомендуемый размер провода
Покажите дополнительные рекомендации по размеру предохранителя
Покажите рекомендации по размеру предохранителя
Минимальный размер предохранителей
Рекомендуемый размер предохранителя
Max Max Max (до заброса Максимальный размер предохранителя
Сечение провода последовательно-параллельной солнечной батареи
Чтобы определить размер провода, необходимый для последовательно-параллельной солнечной батареи, нам нужны два отдельных расчета размера провода, аналогичные для параллельной проводной батареи. Поскольку напряжение и сила тока, протекающие по проводам до объединителя, отличаются от напряжения и силы тока, протекающих по проводам после сумматора, нам нужно найти рекомендуемый размер провода для каждого из них.
Это означает, что в приведенном ниже примере 5 ампер при напряжении 40 вольт текут по 20-футовым проводам от каждой из последовательностей солнечных панелей на расстоянии 10 футов к объединителю MC4. Учитывая падение напряжения на 1,5% в калькуляторе сечения проводов, мы видим, что для этих проводов можно использовать провод 16 AWG.
После объединителя, поскольку параллельно подключенные последовательно соединенные ряды солнечных панелей увеличивают силу тока, в то время как их напряжения остаются прежними, провода будут подавать 10 ампер при 40 вольтах через 20 футов провода, на расстоянии 10 футов от контроллера заряда. Учитывая падение напряжения на 1,5% в калькуляторе сечения проводов, мы видим, что для этих проводов можно использовать провод 14 AWG.
Попробуйте сами. Вот используемые входы:
- Для каждой цепочки последовательностей к объединителю MC4
- 5 ампер
- 40 вольт
- 20 футов провода
- 1,5% допустимое падение напряжения
- от зарядного устройства MC4
- 10 А
- 20 Вольт
- 20 футов провода
- Допустимое падение напряжения 1,5%
Этот калькулятор НЕ заменяет рекомендации производителей. Всегда читайте рекомендуемые производителем размеры проводов и предохранителей и соблюдайте их.
Этот калькулятор предназначен для использования только с высококачественным многожильным проводом, рассчитанным на температуру 105°C.
Этот калькулятор предназначен только для цепей постоянного тока и НЕ должен использоваться для расчета цепей 120 В или 240 В переменного тока.
Ампер после снижения номинальных характеристик
Напряжение
Длина
Проложен ли этот провод в моторном отсеке?
Да
Нет
Количество проводов в жгуте
1-2
3
4-6
7-24
25+
Падение напряжения (%)
Показать дополнительную информацию о падении напряжения
Показать дополнительную информацию о падении напряжения в 3%.
ABYC указывает максимальное падение напряжения 3% для всех критических нагрузок и падение напряжения до 10% для всех некритических нагрузок.
Начальное напряжение
Конечное напряжение
Круговые милы
Результаты
Рекомендуемый размер провода
Покажите дополнительные рекомендации по размеру предохранителя
Покажите рекомендации по размеру предохранителя
Минимальный размер предохранителей
Рекомендуемый размер предохранителя
Max Max Max (до заброса Максимальный размер предохранителя
Лучший размер провода солнечной батареи — 10 AWG
A правильно спроектированная солнечная батарея для кемпера СЛЕДУЕТ всегда использовать провод калибра 10 для всех проводов между панелью и контроллером заряда, и вот почему…
Даже если калькулятор рекомендует проволоку меньшего размера, например 16-го калибра… 10-го калибра просто более прочный с физической точки зрения (подумайте: большая веревка против маленькой веревки). А так как он будет установлен на крыше вашего кемпера, вне стихии, иметь более прочный провод — это очень хорошо.
Этот «больше, чем необходимо» размер провода также сократит падение напряжения, что поможет передать каждую каплю мощности от вашего массива к контроллеру заряда.
Теперь… Что делать, если калькулятор рекомендует размер провода больше 10 AWG?
Если бы это было так… я бы сделал шаг назад и посмотрел, как подключен массив. Чтобы контроллер заряда MPPT ДЕЙСТВИТЕЛЬНО выполнял свою работу, напряжение массива действительно должно быть как минимум на 20 В выше напряжения аккумуляторной батареи. Это более высокое напряжение также уменьшит силу тока массива, что позволит нам использовать провода меньшего размера.
Сколько ватт солнечной энергии может работать по проводу 10 AWG?
Высококачественный провод 10 калибра с изоляцией, рассчитанной на температуру 105 градусов Цельсия, рассчитан на максимальную силу тока 60 А. С другой стороны, большинство разъемов MC4 имеют максимальную силу тока 30 А; поэтому нам нужно поддерживать силу тока массива ниже 30А; и мы можем сделать это, подключив массив последовательно или последовательно-параллельно, чтобы массив имел меньшую силу тока и более высокое напряжение.
Это означает, что при силе тока массива 30 А, подавая скажем… 250 В в большой SmartSolar MPPT 250|100… Используя закон ватт 30 А x 250 В… это фактически даст нам мощность массива 7500 Вт солнечных панелей; что МНОГО. На самом деле… это примерно 150% от максимальной номинальной мощности этого контроллера заряда SmartSolar MPPT в сочетании с аккумуляторной батареей на 48 В. Таким образом, мощность массива… не имеет ДЕЙСТВИТЕЛЬНОГО значения, когда мы пытаемся понять, можем ли мы использовать провод 10-го калибра.
Итак, если вы пытаетесь спроектировать солнечную батарею самостоятельно… используйте «технические» методы, которым я научил вас ранее, чтобы дважды проверить, что 10AWG действительно достаточно велик, и снова… если 10 AWG недостаточно велик… подумайте о — работайте над дизайном вашего массива, чтобы иметь больше панелей в более крупных последовательностях, чтобы повысить напряжение массива и снизить силу тока массива, чтобы вы могли использовать провод 10 AWG.
Почему бы просто не использовать провод сечением более 10 AWG?
Как правило, единственная причина, по которой солнечная батарея должна использовать провод сечением более 10 AWG, заключается в уменьшении падения напряжения от батареи к контроллеру заряда.
