Если ваш автомобиль начал подергиваться во время разгона, или при работе на холостых оборотах его выхлоп стал отчетливо «бубнить», не помешает проверить катушку зажигания или катушки, если на вашей машине их несколько. Для этого нужно знать, как проверить катушку зажигания мультиметром.

Виды катушек зажигания

По назначению для различных систем зажигания катушки подразделяются на два вида:

1. Бесконтактные.
2. Контактные.

Если трамблер в вашей машине отсутствует, у нее однозначно бесконтактная система зажигания. Индивидуальные катушки бывают только бесконтактные. И лишь в случае, когда трамблер оснащен контактами прерывателя, система зажигания контактная.

По числу обслуживаемых свечей зажигания они бывают:

• Общие (одна для нескольких свечей двигателя).
• Индивидуальные (для каждой свечи – своя).

По способу изоляции обмоток они также различны и могут быть:

1. Маслонаполненные. Корпус у них делается из металла, а для изоляции обмоток внутрь заливается трансформаторное масло. Потеря герметичности корпуса приводит к выходу такого устройства из строя. Так как трансформаторное масло вытекает, лишенные защиты обмотки легко получают межвитковый электрический пробой.
2. Залитые компаундом (сухие).

Последовательность действий при диагностике

1. Очистка поверхности от загрязнения.
2. Проверка внешнего вида. Устройство с трещинами и следами пробоя необходимо заменить.
3. Проверка сопротивления обмоток мультиметром.

Измерение параметров обмоток

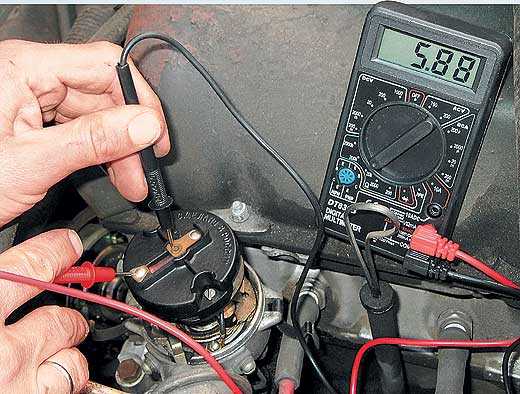

Чтобы измерить сопротивление первичной обмотки мультиметром, нужно переключить его в режим омметра и установить наименьший предел измерения (как пользоваться мультиметром). После этого нужно замкнуть между собой щупы прибора и, если позволяет его конструкция, выставить ноль омметра. Если же конструкцией прибора это не предусмотрено, запомнить показания и в дальнейшем отнимать их от результатов измерений. Для измерения сопротивления вторичной обмотки на приборе включается предел измерения до 100 кОм, выставляется ноль или запоминается показание при замкнутых щупах.

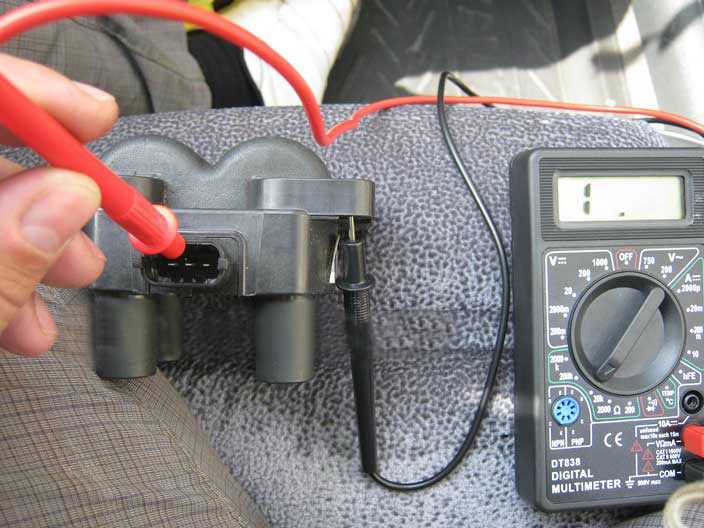

У индивидуальных катушек для измерения сопротивления первичной обмотки щупы следует подключать к контактам низковольтного разъема с номерами 1 и3 (крайние). У общих – к двум низковольтным клеммам (Б и К или + и –).

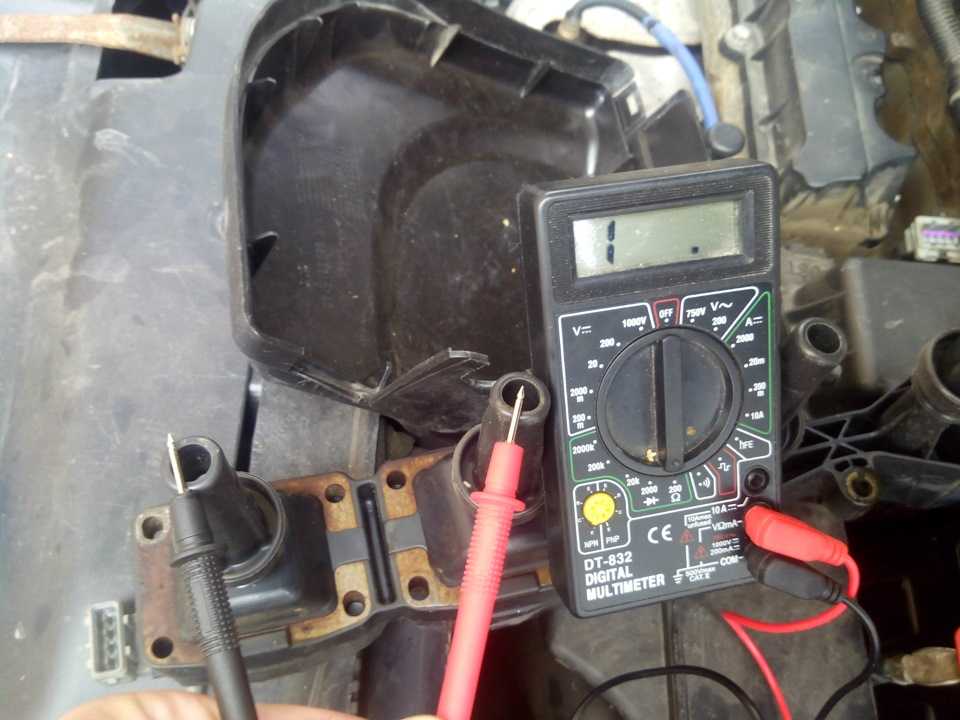

Чтобы измерить сопротивление вторичной обмотки у общей катушки с одним выходом, щупы омметра необходимо подключать к высоковольтному выходу и к клемме + или Б. Для проведения того же измерения у общей катушке с двумя высоковольтными выводами, щупы омметра нужно присоединить к обоим выходам высокого напряжения.

Для измерения сопротивления вторичной обмотки у индивидуальной катушки, щупы омметра нужно присоединить к высоковольтному выходу и к среднему контакту разъема.

Сопротивление обмоток некоторых моделей

1. Б 114 Б (для ЗИЛ 431410, ГАЗ 3102): первичная – 0,38 Ом, вторичная – 19,9 кОм;
2. Б116–01 (для ГАЗ 31029): первичная – 0,65 Ом, вторичная – 18,7 кОм;
3. 3705 (для Таврии): первичная – 0,38 Ом, вторичная – 4,3 кОм;
4. 3705 (для Оки): первичная — 0,49 Ом, вторичная — 6 кОм;
5. 3705 (производства Болгарии для ВАЗ 2108): первичная – 0,43 Ом, вторичная – 5,25 кОм;
6. 2108–37050–10 (производство Италии для ВАЗ 2108): первичная – 0,65 Ом, вторичная – 18,7 кОм;
7. Б 115 В (для Москвича): первичная – 2,3 Ом, вторичная – 6,3 кОм;

Данные приведенные выше не усредненные. Они получены сотрудниками редакции издания «За рулем» при измерении сопротивления обмоток исправных экземпляров некоторых моделей.

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Поэтому если в результате проверки мультиметром не удалось выявить дефект, нужно прибегнуть к другому испытанному способу обнаружения неисправного узла. Следует поочередно менять все катушки на заведомо исправную.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.
