примеры задач и подробные факты —

By Кошики Банерджи

В этой статье мы обсудим различные методы расчета напряжения в параллельных цепях. При параллельном соединении цепь делится на ветви, чтобы ток равномерно протекал через все из них.

Параллельные схемы подчиняются закону сохранения энергии. Напряжение можно сказать как электрическая работа, выполненная на единицу заряда. Электрические поля консервативны, что означает, что электромонтажные работы зависят только от начальной и конечной точек. Все ветви имеют общий начальный и конечный узел при параллельном подключении. Следовательно, напряжение равно.

Подробнее… ..Функция параллельной цепи: полная информация и ответы на часто задаваемые вопросы

Как рассчитать напряжение в параллельной цепи — численные примерыПараллельная цепь RLC; «Файл: Example9d.png» by 1sfoerster под лицензией CC BY-SA 3.0

Q1. Как показано на схеме, два резистора одинакового номинала подключены к источнику напряжения параллельно. Приведены некоторые значения: i₁= 3 А, эквивалентное сопротивление R_eq= 15 Ом. Найдите напряжение источника V_s.

Предположим, что R₁ = R₂ = R ом. Следовательно, эквивалентное сопротивление,

R_eq = (1/R + 1/R)^-1 = R/2 Ом

Учитывая R / 2 = 15, Таким образом, значение каждого резистора = 15 × 2 = 30 Ом. Значение тока я₁ дается как 3 А.

Поскольку это параллельная цепь, напряжение на одной ветви будет таким же, как и на любой другой ветви, и это также будет напряжение питания. Следовательно, напряжение источника,

V_s = ток в ответвлении x соответствующее значение сопротивления = i₁ х R = 3 х 30 = 90 В

Q2. Параллельная сеть состоит из пяти резисторов: R, 2R, 4R, 8R и 16R. Чистый ток в сети равен I. Найдите напряжение в ветви, содержащей резистор 4R.

Сначала найдем эквивалентное сопротивление сети для расчет напряжения в любой точке сети. Эквивалент сопротивление в параллели схема есть,

R_eq = (1/р₁ + 1 / R₂ + 1 / R₃ … + 1/Р_n)^-1

Здесь, R_eq = ((1/R + (1/2R + (1/4R + (1/8R + (1/16R))^-1 = (16R/31)Ом

Полный ток в цепи определяется как I Amp.

Следовательно, напряжение источника V_s = I x 16R/31 = 16IR/31 В

Мы знаем, что напряжение источника параллельной схемы такое же, как напряжение в любой ветви схемы. Итак, напряжение в ветви, содержащей резистор 4R, составляет 16IR / 31 В.

Как рассчитать напряжение в параллельной цепи — часто задаваемые вопросы

Как найти полное напряжение в параллельной цепи?

В параллельной цепи полное напряжение совпадает с напряжениями ветви. Другими словами, напряжение остается неизменным на всех ветвях, соединенных параллельно. Ветви — это просто разные пути для тока.

Шаги для расчета напряжение в параллельной цепи с сопротивлением и общий ток:

• Найдите эквивалентное сопротивление по формуле: R_eq = (1/р₁ + 1 / R₂ + 1 / R₃ … + 1/Р_n)^-1
• Умножьте Req на общий ток.

Если даны только одно сопротивление и соответствующее значение тока, умножьте их, чтобы получить напряжение.

Подробнее ……Примеры параллельных цепей: полная информация и часто задаваемые вопросы

Как найти недостающее напряжение в параллельной цепи?

Под «отсутствующим напряжением» в параллельной цепи мы подразумеваем подаваемое напряжение, так как оно одинаково для всех ветвей. Итак, если у нас есть какое-либо значение тока и сопротивления, мы можем узнать напряжение в параллельной цепи.

Разберемся в этом на примере. Предположим, есть два резистора по 2 Ом и 4 Ом, соединенные параллельно. Ток, проходящий через резистор сопротивлением 2 Ом, равен 1.5 А. Нам известно напряжение питания V_s= напряжение ветви В₁ = напряжение ветви В₂. Следовательно, недостающее напряжение V = iR = 2 x 1.5 = 3 x V.

Как найти напряжение источника в последовательно-параллельной цепи?

По принципу параллельной схемы напряжение в каждой ветви одинаково и равно напряжению источника. Если напряжение источника составляет Vs, а напряжения ответвлений равны V₁, V₂,… .V_n затем V_s V =₁ V =₂ =…. = V_n.

Если напряжение источника задано, у нас уже есть напряжения ответвлений. Если напряжение источника неизвестно, а значения тока указаны, мы можем узнать напряжение с помощью закона Ома. Например, если ток через ветвь равен 5 А, а значение сопротивления равно 2 Ом, напряжение будет просто 5 × 2 = 10 В.

Подробнее ……В настоящее время одинаково параллельно: полная информация и часто задаваемые вопросы

Как найти приложенное напряжение в параллельной цепи?

Приложенное напряжение в параллельной цепи относится к напряжению источника или напряжению батареи. Оно задано, или мы можем вычислить его с помощью другой предоставленной информации, такой как значения тока и сопротивления.

Приложенные напряжения означают напряжение, подаваемое на элемент. В параллельной цепи приложенное напряжение равно общему напряжению. Это также то же самое, что и падение напряжения в отдельных ветвях цепи. Но если параллельная цепь — не единственная часть сети, приложенное напряжение и напряжения ответвлений не будут равны.

Напряжение между коллектором и эмиттером при насыщении Калькулятор

✖Напряжение на переходе база-эмиттер — это прямое напряжение между базой и эмиттером транзистора.ⓘ Напряжение на переходе база-эмиттер [VBE]		AbvoltАттовольтсантивольтДецивольтДекавольтEMU электрического потенциалаESU электрического потенциалаФемтовольтГигавольтГектовольткиловольтМегавольтмикровольтмилливольтНановольтпетавольтпиковольтПланка напряженияStatvoltТеравольтвольтВатт / АмперЙоктовольтЦептовольт	+10% -10%
✖Напряжение на переходе база-коллектор — это электрический потенциал между базой и коллектором транзистора.ⓘ Напряжение на переходе база-коллектор [VBC]		AbvoltАттовольтсантивольтДецивольтДекавольтEMU электрического потенциалаESU электрического потенциалаФемтовольтГигавольтГектовольткиловольтМегавольтмикровольтмилливольтНановольтпетавольтпиковольтПланка напряженияStatvoltТеравольтвольтВатт / АмперЙоктовольтЦептовольт	+10% -10%

✖Напряжение между коллектором и эмиттером при насыщении насыщенного транзистора можно найти как разность между напряжениями прямого смещения EBJ и CBJ. ⓘ Напряжение между коллектором и эмиттером при насыщении [VCE]

AbvoltАттовольтсантивольтДецивольтДекавольтEMU электрического потенциалаESU электрического потенциалаФемтовольтГигавольтГектовольткиловольтМегавольтмикровольтмилливольтНановольтпетавольтпиковольтПланка напряженияStatvoltТеравольтвольтВатт / АмперЙоктовольтЦептовольт

⎘ копия

👎

Формула

сбросить

👍

Напряжение между коллектором и эмиттером при насыщении Решение

ШАГ 0: Сводка предварительного расчета

ШАГ 1. Преобразование входов в базовый блок

Напряжение на переходе база-эмиттер: 5.15 вольт —> 5.15 вольт Конверсия не требуется
Напряжение на переходе база-коллектор: 2 вольт —> 2 вольт Конверсия не требуется

ШАГ 2: Оцените формулу

ШАГ 3: Преобразуйте результат в единицу вывода

3.15 вольт —> Конверсия не требуется

< 12 Напряжение Калькуляторы

Конечное входное напряжение биполярного транзистора при единичном коэффициенте усиления при заданной комплексной частотной переменной

Идти Входное напряжение = Базовый ток/((1/Входное сопротивление)+Комплексная частотная переменная*(Емкость перехода коллектор-база+Емкость перехода база-эмиттер))

Напряжение на коллектор-эмиттер биполярного транзисторного усилителя

Идти Напряжение между коллектором-эмиттером = Напряжение питания-Сопротивление нагрузки*Ток насыщения*e^(Напряжение на переходе база-эмиттер/Пороговое напряжение)

Конечное входное напряжение BJT при единичной частоте усиления

Идти Входное напряжение = Базовый ток*(1/Входное сопротивление+1/Емкость перехода коллектор-база+1/Емкость эмиттер-база)

Напряжение между затвором и источником

Идти Напряжение между затвором и источником = Входное напряжение/(1+крутизна*Серийный резистор)

Напряжение между коллектором и эмиттером при насыщении

Идти Напряжение между коллектором и эмиттером = Напряжение на переходе база-эмиттер-Напряжение на переходе база-коллектор

Один компонент напряжения стока с учетом крутизны

Идти Общее мгновенное напряжение стока = -крутизна*Входной сигнал*Сопротивление нагрузки

Выходное напряжение с заданной крутизной

Идти Выходное напряжение = -(крутизна*Сопротивление нагрузки*Входное напряжение)

Выходное напряжение усилителя BJT

Идти Выходное напряжение = Напряжение питания-Ток стока*Сопротивление нагрузки

Входное напряжение слабого сигнала с учетом поперечной проводимости

Идти Малый сигнал = Входное напряжение*(1/(1+крутизна*Сопротивление))

Напряжение питания при максимальной рассеиваемой мощности

Идти Напряжение питания = (pi*Рассеиваемая мощность в последовательном транзисторе)/2

Один компонент напряжения стока

Идти Общее мгновенное напряжение стока = (-Изменение тока стока*Сопротивление нагрузки)

Суммарное мгновенное напряжение затвор-исток

Идти От ворот к источнику напряжения = Малый сигнал+Напряжение на оксиде

Напряжение между коллектором и эмиттером при насыщении формула

Напряжение между коллектором и эмиттером = Напряжение на переходе база-эмиттер-Напряжение на переходе база-коллектор
V_CE = V_BE-V_BC

Что такое V

Напряжение коллектор-эмиттер v

Share

Copied!

Как рассчитать напряжение на компоненте

Чтобы выяснить, сколько напряжения падает на каждом резисторе, вы используете закон Ома для каждого отдельного резистора.

Вы знаете значение каждого резистора, и вы знаете ток, протекающий через каждый резистор. Помните, что ток ( I ) — это напряжение батареи (9 В), деленное на общее сопротивление ( R1 + R2 ), или примерно 7,4 мА.

Теперь вы можете применить закон Ома к каждому резистору, чтобы рассчитать его падение напряжения:

Обратите внимание, что если сложить падение напряжения на двух резисторах, вы получите 9 вольт, то есть общее напряжение, выдаваемое батареей. Это не совпадение; батарея подает напряжение на два резистора в цепи, и напряжение питания делится между резисторами пропорционально в соответствии со значениями резисторов. Этот тип схемы известен как делитель напряжения

.

Используйте это изображение для расчета разделенных напряжений.

Существует более быстрый способ расчета любого из «разделенных напряжений» ( В ₁ или В ₂ ) на этом рисунке. Вы знаете, что ток, проходящий через цепь, можно выразить как

Вы также знаете, что:

и

Чтобы вычислить В ₁ , например, вы можете заменить выражение I , показанное выше, и вы получите

Вы можете переставить члены, не меняя уравнения, чтобы получить

Аналогично уравнение для В ₂ это

, подключив значения

R1 , R2 и V _{Батарея} , вы получите V ₁ = 1,628 В и V ₂ = 7. 4 V, As As As As As Ascalled As As As As As Ascalled As As As As Ascalled As As As As Ascalled As As As Ascalled As As As Ascalled As As Ascalled и V ₂ = 7.4 V, As As Ascalled As Ascalled And . .

Следующее общее уравнение обычно используется для определения напряжения на резисторе ( R1 ) в цепи делителя напряжения:

Многие электронные системы используют делители напряжения для снижения напряжения питания до более низкого уровня, после чего они подают это пониженное напряжение на вход другой части общей системы, для которой требуется это более низкое напряжение.

Вы можете использовать уравнение делителя напряжения для расчета выходного напряжения В _out схемы делителя напряжения, показанной на следующем рисунке, следующим образом:

Схема на следующем рисунке делит источник питания 9 В на 5 В.

Эта схема делителя напряжения снижает 9-вольтовое питание до 5 вольт при В _out .

Эта статья из книги:

• Электроника для чайников,

Об авторе книги:

Кэтлин Шами — инженер-электрик и писатель с обширным инженерным и консультационным опытом в области медицинской электроники, обработки речи и телекоммуникаций.

Эту статью можно найти в категории:

• Общая электроника,

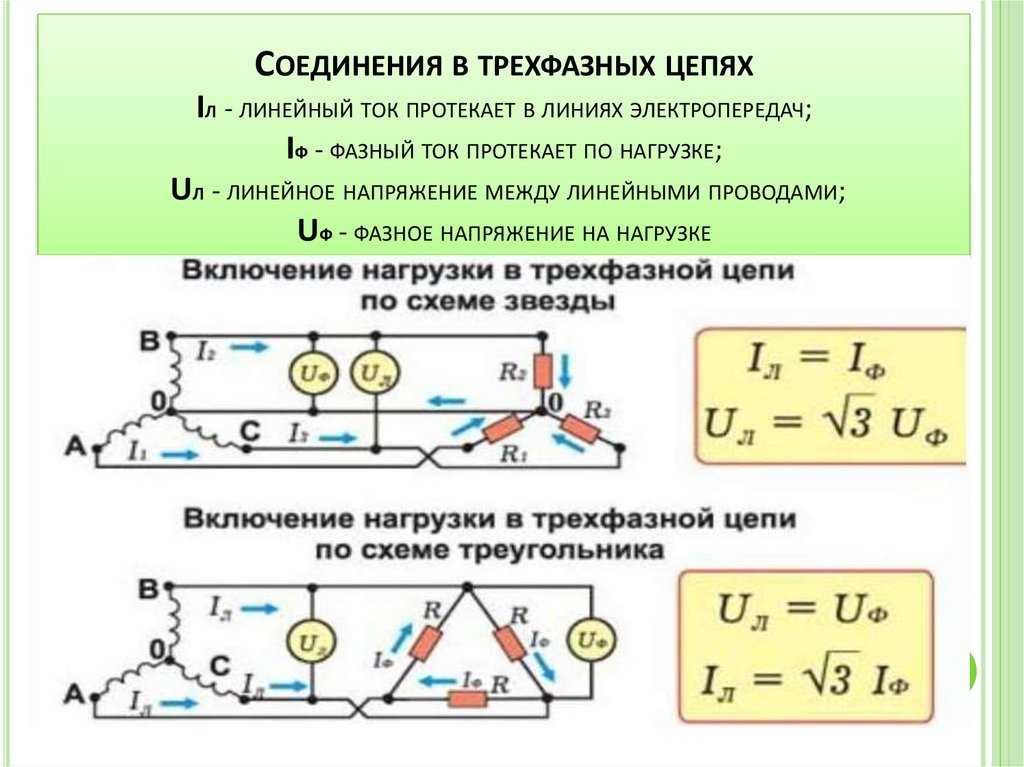

Как рассчитать напряжение | Определение

Ключевые понятия

1. Использование вольтметра в цепи

2. Расчет напряжения

Введение

Когда свободный положительный заряд перемещается от высокого потенциала к низкому, заряд совершает работу. Эта работа совершается за счет разности потенциалов между зарядами. В этом разделе мы будем связывать потенциальную энергию из-за зарядов и разность потенциалов, создаваемую между положительными и отрицательными зарядами. Мы также собираемся применить формулу и вычислить разность потенциалов, когда работа, выполненная над зарядами или посредством зарядов, дана вместе с количеством заряда. Устройство, которое используется для измерения этой разности потенциалов, будет использоваться в цепи.

Объяснение:

Связь между потенциальной энергией и разностью потенциалов

Рассмотрим единичный заряд «q». В этом заряде «q» хранится некоторая потенциальная энергия, известная как электрическая потенциальная энергия. Скажем, некоторая энергия применяется для перемещения его из одной точки в другую. При приложении этой энергии работа совершается либо объектом, либо над объектом.

Работа, совершаемая для перемещения заряда из одной точки в другую, называется разностью потенциалов.

Разность потенциалов, ΔV =
Потенциальная энергия, E/заряд, q

Напряжение

Разность потенциалов также известна как напряжение. Оно измеряется в вольтах (В), напряжение — это работа, выполненная при перемещении единичного тестового заряда.

Математически,

Напряжение, В = работа, Вт/заряд, q V) после Алессандро Вольта.

Термин напряжение вы, должно быть, видели в некоторых батареях или на задней части некоторых электрических устройств. Это напряжение является общим названием разности потенциалов. Имейте в виду, что всякий раз, когда указывается напряжение, подразумевается разность потенциалов между двумя точками. Например, в случае с батареей батарея на 6 В означает, что разность потенциалов между обоими концами батареи составляет 6 В.

Рисунок0167

Устройство, которое используется для измерения этой разности потенциалов, известно как вольтметр . Он подключается параллельно к двум точкам, где необходимо измерить разность потенциалов. Полученное показание выражается в вольтах (В).

Символ, используемый для обозначения этого напряжения в электрической цепи,                 .

Вопросы и ответы:

1. У вас есть мотоциклетный аккумулятор на 12,0 В, способный обеспечить заряд 6000 Кл, и автомобильный аккумулятор на 12,0 В, способный обеспечить заряд 70 000 Кл. Сколько энергии дает каждый? (Предположим, что числовое значение каждого платежа соответствует трем значащим цифрам.)

Ответ:

для батареи мотоцикла,

Q = 6000 C

ΔV = 12,0 В = 12,0 J/C

W = ΔV.Q

= 12 × 6000

= 7557 7000 7000 7000 70009,0001111111 = 12 × 6000

= 7557 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 7000 70009,000111

= 12,0.

для автомобильной батареи,

Q = 70 000 C

ΔV = 12,0 В = 12,0 J/C

W = ΔV.Q

= 12 × 70 000

= 8 40 000 J

= 8 40 000 J

вся эта энергия доступна для использования, и небольшое количество энергии рассеивается внутри.

2. Разность потенциалов измеряется в ……………….
