как их определить и что может произойти, если их соединить © Геостарт

Рубрика: Ремонт и инженерка

Для правильной работы бытовых приборов, подключенных к электрической сети, обеспечения их безопасной эксплуатации, все соединения необходимо выполнить в соответствии с ПУЭ. В электрике ошибки не допустимы, в случае неверного присоединения оборудования существует риск того, что они просто выйдут из строя раньше срока, что может вызвать сбой в работе всей системы целиком.

В данной статье рассмотрим последствия некорректного подключения и правильный порядок действий во избежание непредвиденных ситуаций.

Фаза и ноль: их значение в сети питания

Электрическая сеть переменного тока состоит из рабочей фазы и пустого нуля. Термин «ноль», применяемый в электрике, обычно подразумевается, как «рабочий нуль». Наименование «фаза – это фазные проводники». Понятие «заземление» имеет непосредственное отношение к «защитному нулю».

Ноль предназначен для постоянного образования электросети при подсоединении бытовых приборов и создания заземления. По фазному проводу проходит рабочее напряжение. Для работы бытового прибора нет никакой разницы, где что находится, это учитывается только при подключении устройств.

В отличии от 2-х жильного кабеля, в котором только фаза и ноль, в 3-х фазном проводе третий провод – земля. Перед проведением монтажных работ надо разобраться с их выводами.

Что будет если замкнуть ноль и фазу

Если соединить фазный и нулевой провод, получится короткое замыкание (КЗ). В случае присоединения проводника через нагрузку, например, осветительный прибор, образуется «длинное замыкание».

При таком способе подключения ток проходит через лампу, являющуюся одновременно сопротивлением. Тот, в свою очередь, забирает некоторую часть нагрузки и преобразует электрическую энергию в тепловую.

Если соединить проводники без нагрузки (лампы), сопротивление отсутствует. Сила тока при этом увеличивается во много раз. Он старается скорее убежать, пока нет сопротивления. По этой причине:

• провода электрической сети;
• люди;
• имущество не способны выдержать подобного потока мощнейшей энергии.

Электрическая мощность обладает разрушительной силой, поэтому всё горит и плавится.

Ток КЗ многократно превышает значение при стандартной, безаварийной работе сети. Резкое повышение токовой величины объясняется законом Ома. Согласно ему, ток равняется напряжению, поделённому на сопротивление:

I=U/R.

Из данной формулы можно легко понять, что, если убрать из выражения сопротивление и свести его к самому минимальному значению, сила тока резко возрастает. Электрическая проводка не способна выдержать подобное количество энергии. Току куда-то надо деваться. При КЗ провода быстро нагреваются, начинают плавиться. В результате защитная изоляция кабеля от перегрева воспламеняется.

Есть несколько способов установления проводников:

• Рабочий фазный провод определяется с помощью отвертки, оснащенной индикатором.

Надо задеть кончиком инструмента жилу, находящуюся под напряжением. Одновременно касаемся жалом индикаторной отвертки место соединения проводов. При нажатии кнопки, расположенной на обратной стороне прибора, загорится индикатор, встроенный внутрь. Лампочка показывает присутствие потенциала, значит найдена фаза.

Существенный недостаток – вероятность некорректного срабатывания. Иногда индикаторная отвертка может среагировать на наводки в электросети. За счет этого инструмент показывает напряжение в том месте, где его не существует. Установить ноль с помощью индикаторной отвертки не получится.

• Использование контрольной лампы.

Этот метод действенный, но неоднозначный, при работе с ней требуется осторожность.

Для начала нужно собрать контрольную лампу. Самый простой вариант – взять электрический патрон с лампочкой. К его клеммам присоединяются провода со снятой изоляционной оболочкой на концах. Если не окажется под рукой патрона или не будет времени, чтобы смастерить, можно взять простую настольную лампу с вилкой для подключения в розетку.

Как и чем определить фазу и ноль

Для установления в 2-х фазной сети, где фаза, где ноль по очереди соединяется проводник лампочки к проводу, который нужно определить. Так делается поочередно каждый с каждой жилой. Для 2-х проводной сети, если при проверке загорится лампочка при соприкосновении концов, значит провод фазный, а второй – ноль. В случае, когда лампа не горит, то скорее это означает, что фазы здесь не обнаружено или нет нуля.

Такой вариант исключать не стоит. Аналогичным способом устанавливается работающая электрическая система, определяется насколько правильно проложена электропроводка.

Существует еще один метод определения фазного провода.

Для этого кабель, проложенный к лампочке (контрольной), присоединяется к какой-то конструкции, как точно установленному нулю. Это может быть клемма в электрическом щитке. В случае соприкосновения другим окончанием к фазе, загорится лампочка, значит другой проводник нулевой.

В 3-х проводной электросети с помощью контрольной лампы можно установить, какой из 3-х проводников ноль, земля, фаза.

Для этого соединяется конец провода, присоединенного к контрольному прибору с лампой, по очереди к проверяемому кабелю. Здесь придется действовать принципом, когда последовательно исключаем одно за другим. Сначала найдем позиции, при которых лампочка загорается, это означает, что один из проверяемых жил является фазным, другой получается нулевым.

Затем переставляем один из контактов контрольной лампы. Тут можно фиксировать 3 разных варианта:

• Контрольная лампа не загорается.

Если испытуемая электросеть оснащена УЗО или автоматическим выключателем, эти устройства сработают. Такое положение означает только одно: свободный провод – это рабочий фазный, а подключенные к лампе – нейтраль и заземляющий проводник.

• После изменения положения контрольная лампа вспыхнула.

В такой позиции тут же отреагирует защитное устройство или автомат, это будет означать, что свободный кабель – это рабочая нейтраль, проверяемые – фазный провод и заземление.

• На электрической цепи не предусмотрено никакой защиты.

На электрической цепи не предусмотрено никакой защиты.

Контрольная лампа будет загораться в 2-х положениях. Для того чтобы установить предназначение каждого из 3-х проводов, надо отключить в электрощите кабель на вводе, присоединенный к заземляющему контуру. Затем, с помощью того же измерителя с лампой проверяются все провода, также последовательно исключая один за другим. Если не загорается лампа, значит найден заземляющий кабель.

Для того, чтобы прозвонить 3 проводника, выходящие из стены, понадобятся приборы электромонтажника: индикаторная отвертка и мультиметр. Последовательность действий:

• Определите фазу на месте любым доступным способом.
• Найдите фазный провод в электрощите или автомате, установленным на линию электроплиты плиты или всей кухни.
• Отключите защиту, отключив автоматический выключатель.

На всякий случай перед работой убедитесь в отсутствии напряжения на отключенной линии сети.

• Повторите процедуру с нейтральным проводом и с защитным заземлением.
• Соедините фазный проводник автоматического выключателя с нулем, чтобы образовался устойчивый контакт.
• Проверьте с помощью мультиметра, настроенного на соответствующий режим.

Здесь нужно прозвонить линию в месте присоединения электроплиты к сети. Для этого по очереди проверяется фазный провод с каждым из оставшихся жил. Тот, на котором фиксируется электрическая цепь, является нейтралью.

Точно также используется и заземляющий проводник. Надо его прозвонить, чтобы убедиться, что это точно земля. Для этого нужно соединить в электрощите заземляющий провод накоротко с фазой, а потом проверить цепь с помощью мультиметра на кухне.

Данная процедура поможет подключить электрическую плиту правильно и обезопасит по максимуму всех жильцов.

Что будет, если соединить фазу и ноль

Если перепутаны фазный и нулевой проводники при соединении в сеть может появиться короткое замыкание. Потому важно установить истинную картину перед началом ремонтных работ в квартире. Для проверки заземления соединяются приходящие к прибору 2 провода и устанавливается насколько корректно сделаны монтажные работы.

При ремонте приходится частично менять электропроводку, поэтому электрику нужно определить фазу, ноль и землю в коробках распайки сети. Установить фазный проводник несложно, достаточно применить индикаторную отвертку (подробно описано выше).

Если электропроводка 2-х жильная, заземления нет, значит один провод фазный, другой — нулевой. При ремонте электросети с 3-мя токоведущими кабелями, часто появляется вопрос: где ноль, а где земля. По своим характеристикам оба проводника абсолютно идентичны. Если подключить мощный электроприбор к паре фаза-земля, можно даже не увидеть разницы. При проведении замеров напряжения с помощью мультиметра, между фаза-ноль и фаза-земля будут зафиксированы почти равные напряжения.

Некоторые ошибочно думают, что можно проверить этим прибором или контрольной лампой 2 провода из 3-х. Неверная трактовка, что, там, где появится напряжение, то это и есть фазный провод с нулем. Это не так, между фазой и землей или нулем потенциал также 220 В.

В современных сетях, имеющих цветную маркировку кабелей, ситуация упрощается. В основном фаза обозначается белым или коричневым проводами, ноль – синим, иногда белым с темно-синей полоской. Заземление обычно имеет желтую защитную изоляцию с дополнительной зеленой полосой. Есть 2 НО:

• Не факт, что все электромонтажники в курсе стандартов, касающихся цветовой маркировки.
• Применены провода для 3-х фазной электросети именно с коричневым, черным, синим (желтым или белым) кабелями.

Поэтому профессионалу в электрике не нужно беспрекословно брать за основу лишь цвета кабелей, которые смонтированы другими монтажниками.

При подсоединении прибора учета

Подключением приборов учёта электроэнергии должны заниматься специализированные компании, сотрудники которых имеют допуски. Счётчик должен быть смонтирован правильно, в соответствии с требованиями производителя.

Порядок подключения прибора учета, как следует располагать контакты нулевого и фазного проводников узнать легко. Обычно схема показана:

• на крышке прибора или клеммной коробки;
• в паспорте электросчётчика;
• можно найти в интернете.

Собственник обязан иметь паспорт прибора учета. Без его наличия не будет возможности счетчик:

• установить;
• запустить в работу;
• провести очередную проверку на предмет правильных показаний.

К паспорту прибора производитель прикладывает схему подключения. Такое же обозначение присутствует на крышке коробки контактных элементов прибора учета. По этим документам собственнику будет несложно выяснить порядок подключения проводов. К тому же, достоверная информация есть в интернете.

Во время подсоединения в сеть выключателя

Установлены ПУЭ правила, по которому выключатель должен обрывать фазный провод, не ноль. Фаза – это проводник, по которому постоянно протекает электричество. На нуле его не должно быть, именно по этой причине размыкается фазный провод.

При подсоединении электрической плиты

При подсоединении электрической духовки к однофазной сети не стоит опасаться ошибок в подключении фазы и нейтрали, поскольку ничего не произойдет, система будет функционировать. Но, нежелательно путать фазу с землей, так как возникнет ситуация, когда постоянно будут выбиваться «пробки». Это чревато тем, что существует риск спалить электрощит или автомат.

В клемме розетки

Ничего страшного не произойдет, поскольку нет разницы, к какому из имеющихся в розетке контактов будет приходить фаза и ноль. Розеточный элемент сети – это не USB-порт, у которого только в одном положении возможно подключение.

Во вновь построенных квартирах электромонтажник должен выполнять разводку электросети согласно ПУЭ, включая установки розеток. Когда все сделано по установленным нормам, не нужно голову ломать над проблемой. Обязательно перед включением приборов в сеть нужно проверить розетку индикаторной отверткой и определить расположение фазного провода и нуля.

Частые проблемы и их решения

При обрыве нулевого провода возникает аварийный режим работы 3-х фазной сети. Из-за сгорания рабочего нуля, в случае неодинаковой нагрузки, на однофазных приборах, подключенных к этой сети, создается очень низкое или наоборот высокое напряжение, которое превышает номинальное значение, характерное для однофазной цепи.

В результате электрическое оборудование выходит из строя. В первую очередь это касается дорогостоящих электронных приборов:

• компьютеры;
• телевизоры;
• стиральные машины.

Такая бытовая техника наиболее чувствительна к колебаниям напряжения электросети, особенно к его повышению.

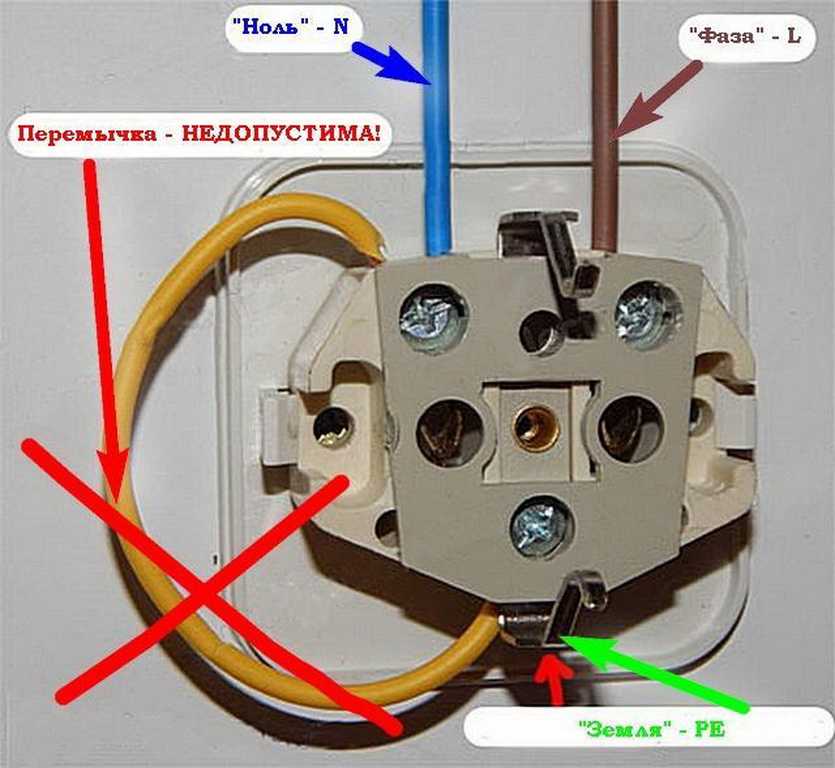

Запутаны фазный и нулевой провода в клемме розетки

Две одинаковые фазы в розетке – это одна из распространенных неисправностей, когда вместо нуля в обоих гнездах 220 В. Причин появления той ситуации бывает 3:

• Повреждаются контакты на вводе в дом или квартиру.

Такая ситуация характерна для частных зданий старой постройки.

• Обрывается ноль в распределительной коробке или за ней.

Подобная ситуация часто возникает из-за ослабления контакта в местах соединения проводников. Иногда в распределительной коробке переламываются провода, особенно алюминиевые, из-за частого сгибания.

• Возникает замыкание фазы и нуля в случае пробоя защитной изоляции.

Тогда в розеточном блоке обрывается нулевой провод. Такая ситуация может возникнуть в любом месте проводки, но чаще бывает на тех участках, где электромонтажник производил коммутацию проводов в:

• распределительном квартирном щитке квартиры;
• коробе для распайки жил;
• розетке.

Иногда разрушается изоляция кабеля и возникает обрыв нулевой жилы, из-за которого на фазе возникает контакт. Это проверяется с помощью мультиметра.

В 2-х проводной сети установить какой из проводов фазный, какой нулевой достаточно просто. Проверка производится самым простым методом.

Для этого надо найти только фазу, так как 2-й будет точно нулевым. С этой целью используется индикаторная отвертка. Последовательность действий описан выше.

В 3-х проводной сети все чуть сложнее, поскольку существует заземление.

Фаза находится с помощью отвертки-индикатора. Это универсальный прибор, нужный инструмент каждого владельца квартиры.

Рекомендуется пройтись по всей схеме, начиная со входа в электрощит, подтянуть ослабленные контакты, проверить обрыв нулевого провода в распределительной коробке, особенно внимательно алюминиевые проводки.

Обрыв нулевого проводника с замыканием на фазу

При такой ситуации в розетке определяются индикаторной отверткой «две фазы». Если отключить все приборы, напряжение не пропадает. Подобное случается, когда сверлятся стены и забиваются гвозди. Сверло попадает в 2-х жильный провод, который называют «лапшой», острый крепеж его деформирует так, что в месте разрыва нуля плавится и он касается фазы.

Иногда дюбеля, попадая в провода, создают КЗ. Тогда отгорает нулевая жила, гвоздь контактирует с фазой. Для нахождения подобных неисправностей, лучше начать с касания индикаторной отверткой всех металлических крепежей, забитых в стену. При обнаружении на них напряжения, надо именно «здесь копать».

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Для обеспечения работы осветительных приборов нужно 2 провода: фазный и нейтральный. По классическому варианту в схеме присоединения к сети источника освещения нулевой провод подключается напрямую, а фаза приходит на выключатель и разрывается. Может показаться, что, если поменять жилы между собой, светильник нормально будет работать, выключаться и включаться. Однако этот способ неправильный. Согласно пункту 6.6.28 ПУЭ, разрываться должен исключительно фазный провод.

Когда фаза идет напрямую, а ноль разрывается на выключателе, то при отключении светильника патрон остается под напряжением. В случае необходимости замены лампы, при соприкосновении с ним ударит током.

Есть другая проблема: свечение или мигание светодиодных ламп, если сделать так, что постоянно подается фаза на патрон. За счет этого существенно сокращает срок службы приборов.

Установить выключатель дома можно своими силами. Для этого надо разбираться в схеме подключения, знать последовательность действий.

Установка одноклавишного выключателя

Схема достаточно простая: от щитка нулевой провод (N) прямо приходит на прибор освещения, а фазный (L) идет к выключателю. Фаза должна разрываться (писали об этом раньше).

В данном примере выключатель подключается без распределительной коробки.

Последовательность действий:

• Вначале надо выбрать место для установки коробки под прибор.

При помощи перфоратора и коронки высверливается отверстие нужного диаметра. Выключатель должен стоять ровно.

• Убеждаемся в том, что напряжение на проводе, протянутом от электрощита, отсутствует.

В коробке 2 кабеля: первый от щитка, второй уходит на источник освещения.

• Разделываем защитную изоляцию провода.

Оставляем приблизительно по 15 см, лишнее надо откусить пассатижами. Желто-зеленая жила – заземляющий проводник, идет на светильник. Бело-синий – ноль, уходит к нему же. А белый – фазный провод, его подключаем через выключатель.

• Надо бело-синий и желто-зеленый жили очистить по 5 см, затем скрутить друг с другом, поскольку нулевой и заземляющий провода идут непосредственно на светильник.
• Соединяем их между собой пайкой, затем обматываем изоляционной лентой.

Надо отвести по разным сторонам для удобства.

• Белые проводники зачищаем изолентой около 1 см.

Провод, приходящий от электрощита, подключается к верхней точке, имеющий маркировку L, идущий на источник освещения – к нижней, обозначенному стрелкой. Присоединенные кабеля осторожно размещаем внутри коробки, затем надеваем клавишу. При надавливании она сама защелкивается, потом надо вставить выключатель. Остается прикрепить с помощью саморезов, используя шуруповерт или простую отвертку. В конце работ подаем напряжение, чтобы проверить работоспособность выключателя.

Заключение

Определение фазного провода, нуля и заземления – важные и ответственные действия при подключении бытовых приборов. От правильности зависит безопасность при эксплуатации устройств.

автор Горюнов Фёдор

Как найти фазу и ноль в розетке и проводах

Содержание

• Как мультиметром найти фазу ноль и землю
• Цвет проводов фазы и ноль
• Простой способ определения
• Что такое фаза и ноль в электричестве для новичка
• В чем отличие фазного проводника от нулевого?
• Где и почему может появиться вторая фаза
• Как определить фазу и ноль индикаторной отвёрткой?
• Трехпроводная электропроводка

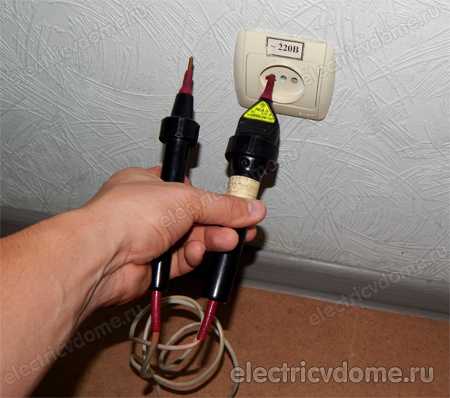

• Определение фазы и ноля двухполюсным указателем напряжения
• Как найти фазу ноль и землю по цветам проводов
• Как окрашиваются провода на электропроводке?
• Способ №1 – Визуальное обозначение
• Мультиметр. Что это за прибор?

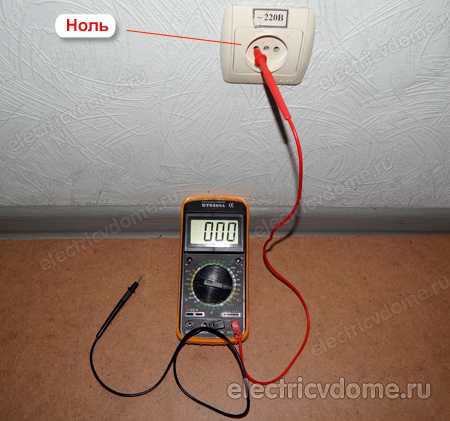

Как мультиметром найти фазу ноль и землю

Определить назначение проводников в трехпроводной схеме электропроводки мультиметром нетрудно. Для этого зачищаем пятачок металлической батареи или стальной трубы отопления, водопровода и прикасаемся одним концом щупа мультиметра к трубе, а вторым щупом подключаемся к одному из трех проводов поочередно, пока на дисплее не покажется напряжение 220 В.

Мультиметр

Мультиметр должен быть включен в положении измерения напряжения 220 В. Найденный провод будет фазой. Теперь относительно фазы подсоединяем щуп прибора по очереди к оставшимся проводам. Провод, при котором тестер покажет полные 220 В будет нулем, а второй соответственно землей.

При измерении напряжения фаза – земля, мультиметр покажет напряжения меньше, чем 220 В – этот проводник будет землей. Однако, если в старой постройке с системой энергоснабжения TN – C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза – ноль и фаза – земля.

В этом случае нужно отключить в подъездном щитке заземление и найти провода фаза – ноль на которых будет 220 В, оставшийся земляной проводник с фазой не покажет наличие напряжения.

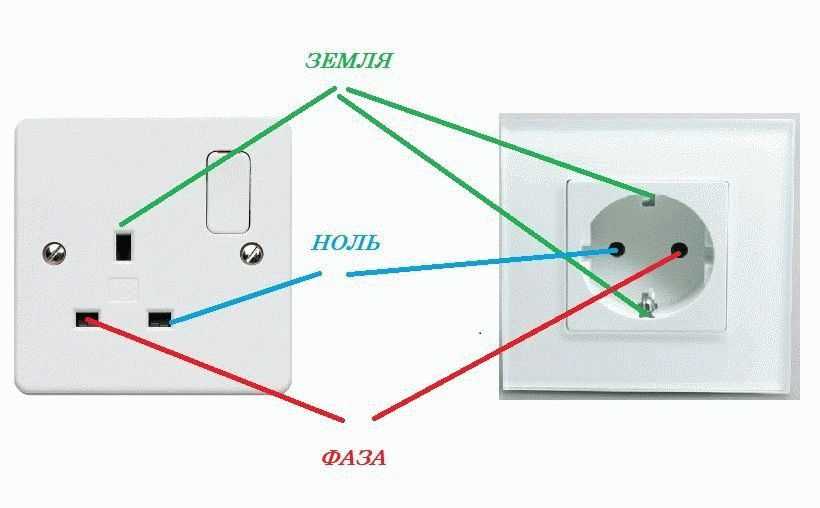

Цвет проводов фазы и ноль

Многие молодые электрики смеются над разноцветными проводами. Но проходит время, и они с уважением признают, что такого рода маркировка помогает в нужный момент отличить фазу от ноля и заземления. Если мастер неправильно подсоединил провода по цветам, это может спровоцировать удар током и короткое замыкание. Именно с целью безопасности людей и помещений, проводам подобрана своеобразная цветовая гамма.

Согласно правилам эксплуатации установок, заземление окрашивается в жёлто-зелёный цвет. Стоит учитывать, что каждый производитель может нанести полосы жёлто-зелёного цвета в различном направлении. А бывает и такое, что заземление попадается одного цвета либо жёлтого, либо зелёного.

Опытные рабочие знают, что в электросетях ноль имеет синий цвет в некоторых случаях он может быть голубой. Ноль является нейтральным рабочим контактом.

Электрику найти фазу помогает её индивидуальный цвет. Конечно, вариантов её расцветки довольно много, но все же производителями чаще используются: коричневый, чёрный или белый.

Зная расцветки всех проводов, найти ноль и фазу не составит большого труда. Но все равно в вопросах, касающихся электричества, лучше обратиться к специалисту.

https://youtube.com/watch?v=YdFGYOrTtK8

Простой способ определения

Для того чтобы самому найти назначение каждого проводника достаточно знать правила цветового обозначения электропроводов. Современные коттеджи должны иметь контур заземления. А это значит, что разводка выполнена трехпроводным кабелем, а цвета должны соответствовать:

• Желто-зеленая оплетка обозначает подключение жилы к контуру заземления;
• Синий или голубой цвет говорит, что это нулевая жила;
• Фазный провод обозначают любым другим цветом. Он может быть красным, белым, коричневым, фиолетовым и т. п.

Таким образом, в идеале должна маркироваться вся электропроводка. Однако нет гарантии, что ее монтаж производил действительно специалист или на вводе не переключались электропровода.

Инструменты и материалы для выполнения работы

Прежде чем приступить к работе, необходимо приготовить инструменты и материалы, которые могут потребоваться во время ремонта:

• индикаторная отвертка для определения фазы и нуля;
• тестер или мультиметр, но ими нужно знать, как определить фазу ноль или землю;
• плоскогубцы и кусачки — бокарезы;
• маркировочный материал. Это могут быть цветной термоусадочный кембрик или маркировочные клипсы.

Всегда перед началом работы необходимо определить ноль и фазу.

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

В чем отличие фазного проводника от нулевого?

Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.

Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.

В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.

В зависимости от назначения электропередающей линии она может иметь:

• Глухозаземленный нейтральный кабель.
• Изолированный нулевой провод.
• Эффективно-заземленный ноль.

Первый тип линий все чаще используется при обустройстве современных жилых зданий.

Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.

Наглядно про разницу между фазой и нолем на видео:

Где и почему может появиться вторая фаза

Здесь сразу надо оговориться, что так как в квартиру заходит только один фазный провод, то понятие «вторая фаза» подразумевает что индикатор напряжения показывает фазу в контактах на которых она должна быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который надо знать для понимания сути проблемы – каждый электроприбор является проводником электричества. Простейший пример это лампочка – ее нить накаливания светится из-за того, что она является проводником электрического тока. По сути, лампочка светит потому что она замыкает между собой фазу и ноль, а короткого замыкания не происходит так как нить накаливания обладает определенным электрическим сопротивлением. Точно так же работают остальные приборы – они зачастую подключаются к сети через трансформаторы, обмотка которых сделана из медной проволоки. Замыкания опять же не происходит, так как из-за длины провода и его сечения он обладает электрическим сопротивлением, но по сути, когда в розетку вставляется штепсель любого прибора, то в ней замыкаются фаза и ноль.

Теперь должно быть понятно, почему в розетке две фазы – эта неисправность может появиться только в том случае, если отсутствует ноль. Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля. Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Как итог – фаза вместо ноля может появиться в одной отдельно взятой розетке (при условии, что она двойная или тройная и в один из штепселей вставлена вилка какого-либо электроприбора). Далее, 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя скидывать со счетов вероятность короткого замыкания, например, при сверлении стены или некачественной укладке проводов в распределительной коробке. При определенном везении можно так зацепить проводку, что нулевой провод отгорит от основной сети и прикипит к фазному. В таком случае две фазы в розетке индикатор покажет даже при отключенных от сети электроприборах.

В этом видео вы может посмотреть как эта неисправность воспроизводится на специально собранном стенде:

Как определить фазу и ноль индикаторной отвёрткой?

Одним из распространённых методов обнаружения нуля и фазы считается способ, заключающийся в применении индикаторной отвёртки. Корпус этого прибора оснащён резистором и светодиодом. К резистору подключено металлическое жало инструмента, которое играет роль проводника. Резистор необходим для уменьшения силы тока до максимально возможных величин. Благодаря этому обеспечивается безопасное использование инструмента. Ток проходит по щупу и резистору инструмента и уменьшается до величин, не оказывающих угрозы для жизни человека. В этом и заключается весь принцип работы этого прибора.

Проверяющему сотруднику нужно острым концом прибора прикоснуться поочерёдно к проверяемым проводам, дотрагиваясь при этом пальцем до пластины на торце рукоятки прибора. После этого цепь замыкается и произойдёт активация светодиода. Свечение светодиода указывает на то, что проверяемая проводка является фазовой, а другая проводка нулевой. Для обнаружения фазы и ноля посредством индикаторной отвёртки применяется следующий алгоритм действий:

1. Для начала нужно отключить автомат питания электросети.
2. Необходимо зачистить проверяемые провода. Для этого провод оголяют на 1–2 см.
3. Оба проводника необходимо отделить друг от друга, чтобы предотвратить их нечаянное соприкосновение, что может послужить причиной короткого замыкания.
4. После этого начинается распознавание фазного проводника. В первую очередь включают автомат, который подаёт напряжение. Затем необходимо индикаторной отвёрткой прикоснуться к одному из тестируемых проводов, при этом держа палец на металлической пластинке, которая расположена на рукоятке прибора.
5. Запрещается руками прикасаться к металлической части индикатора, расположенной ниже рукоятки, поскольку это приведёт к электрическому удару.
6. Если лампочка прибора загорелась, значит, проверяемый провод является фазой, а второй провод нулём. Если же лампочка не среагировала, значит, провод был нулевым, а фазовым был другой провод.

Трехпроводная электропроводка

Если электропроводка выполнена трехпроводным кабелем, то у электрика не должно возникнуть затруднений, как определить заземление. Согласно нормам желто-зеленый провод всегда подсоединяют к контуру заземления.

Иногда проводку выполняют отдельными проводами без учета цветового обозначения. Используют провода, какие есть под рукой. В этом случае необходимо воспользоваться тестером или мультиметром.

Прежде всего, определяют, на какой провод подводится фаза. Для этого проще всего воспользоваться индикаторной отверткой. Применяя следующий алгоритм проверки можно узнать назначение двух других проводов.

Измеряя напряжение на жилах кабеля, можно понять, где земля. Между фазной и нулевой жилами  напряжение всегда будет выше, чем между фазной и землей.

Данная методика применима только в коттеджах или индивидуальных домах. Где имеется отдельный контур заземления. В многоквартирных домах применяют схему с глухо заземленной нейтралью. В этом случае показания прибора будут одинаковыми.

Существует еще один способ как определить провод заземления. Он справедлив только при условии, если подводящие в дом провода промаркированы.

Для того чтобы знать как определить где фаза, а где ноль достаточно прозвонить прибором все провода и таким образом довольно легко определяется назначение электропроводов.

Если у вас нет опыта или не знаете как с помощью индикаторной отвертки или с помощью мультиметра определить ноль или фазу в проводах. Следует обратиться за помощью к профессиональному электрику.

Перед началом самостоятельного ремонта электропроводки необходимо изучить технику безопасности при работе с электроустановками. Не стоит слушать советы как проверить фазу или ноль без приборов, даже если проверенный способ кажется достоверным.

Всегда нужно помнить, что электричество не определяется нашими органами чувств. У него нет звука, запаха или цвета. Поэтому люди, не имеющие опыта работы с электричеством, чаще всего получают травмы от электричества. Если вы не знаете, как определить фазу ноль и землю, как проверить напряжение в розетке, лучше доверить эти работы профессионалам.

Определение фазы и ноля двухполюсным указателем напряжения

Двухполюсный указатель напряжения состоит из двух рабочих частей соединенных между собой мягким проводом. Такого рода инструмент относится к категории профессиональных. Часто на одной из рабочих частей располагается шкала в виде индикаторных лампочек сигнализирующих об наличии соответствующего напряжения 24 В, 48 В, 110 В, 220 В, 380 В (значения могут отличаться в зависимости от марки).

Друзья должен отметить тот факт, что не каждым двухполюсным указателем напряжения можно определить где фаза, а где ноль.

В качестве примера на фото представлен указатель ПСЗ-3, который рассчитан на рабочее напряжение до 500 В. При наличии напряжения, указатель ПСЗ-3 издает прерывистый звуковой сигнал (начнет пищать) и загорается индикаторная лампочка.

Если коснуться одной рабочей частью фазного проводника индикаторная лампочка начнет светить, а зумер будет издавать непрерывный звуковой сигнал.

Таким простым способом можно определить где фаза, а где ноль двухполюсным указателем.

Как найти фазу ноль и землю по цветам проводов

Самый простой метод определения фазы нуля и земли возможен по расцветке проводов. Этот вариант применим только для построек, где используется стандарт IFC c нормативом используемых цветов для электропроводки.

По этим нормам провода электропроводки в домах должны иметь цвета:
– рабочий нулевой проводник обозначается синим или сине – белым цветом:
– защитное заземление должно иметь желто – зеленый цвет изоляции провода:
– цвет изоляции фазы может иметь несколько разных это белый, серый, коричневый и далее.

По этой цветной маркировке проводов достаточно легко определить назначение проводника. Однако от разветкоробки до выключателя, светильника, розеток иногда используется провода другого цвета в основном белого. Как в этом варианте найти фазу ноль и землю.

Цвета трехпроводной электропроводки

Для нахождения фазы нуля и земли в таком варианте нужно отключить электросеть квартиры вводным автоматом, открыть разветкоробку, разъединить провода. Прозванивать провода нужно тестером, мультиметром в режиме минимального сопротивления или батарейкой с лампочкой или со светодиодом.

Как окрашиваются провода на электропроводке?

Согласно европейским и нашим стандартам производители окрашивают провода в разный цвет и индивидуально маркируют. Окрашивается изоляционный материал.

Цветная маркировка проводится по всей длине. Такой подход определяет предназначение каждого элемента, что облегчает коммутацию. Обязательно правильно соединять цвета, чтобы предупредить опасные моменты. Провода в электрике делятся на три вида:

• фаза;
• ноль;
• заземление.

Каждый из них имеет разную окраску, чтобы мастер мог быстро определить их назначение.

Способ №1 – Визуальное обозначение

Первый и наиболее надежный способ самостоятельно определить, где фаза и ноль без тестера – осмотреть цвет изоляции каждого проводника, на основании чего сделать вывод.

Дело в том, что цветовая маркировка проводов как раз и предназначена для того, чтобы можно было без приборов узнать какая из жил нейтральная, а какая фазная. Чтобы Вам было понятнее и Вы смогли правильно определить фазу и ноль, предоставляем таблицу с существующими стандартами:

Как Вы видите, изоляция может быть различного окраса, поэтому лучше запомнить, что 0 – это всегда синий, а заземление – желто-зеленый (либо только желтый/зеленый). Как правило, оставшаяся третья жила – фаза, которую Вам и нужнее определить. Если же цветовая маркировка отсутствует, что не исключение, найти фазу и ноль без инструмента можно и другими способами, которые мы рассмотрели ниже!

Мультиметр. Что это за прибор?

Мультиметр (электрики его ещё называют тестером) представляет собой комбинированный прибор для электрических измерений, который объединил в себе множество функций, основные из которых омметр, амперметр, вольтметр.

Эти приборы бывают разными:

• аналоговыми;
• цифровыми;
• переносными лёгкими для каких-то базовых измерений;
• сложными стационарными с большим количеством возможностей.

Прибор представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные позиции (вокруг него находится восемь секторов). В самом верху (в центре) имеется сектор «OFF», когда переключатель установлен в это положение, значит, прибор выключен. Чтобы выполнять замеры напряжения понадобится установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят ещё два измерительных щупа – чёрный и красный. Чёрный щуп подсоединяется в нижнее гнездо с маркировкой «СОМ», такое подключение является постоянным и используется при проведении любых измерений. Красный щуп в зависимости от замеров вставляется в среднее или верхнее гнездо.

Tags: автомат, ампер, бра, вид, генератор, дом, е, заземление, изоляция, кабель, как, контур, кт, лампочка, маркировка, маркировка провод, монтаж, мультиметр, напряжение, нейтраль, перенос, подключение, потенциал, правило, прикосновение, принцип, провод, производитель, р, работа, резистор, ремонт, розетка, ряд, сад, свет, светильник, светодиод, сеть, система, сопротивление, средство, схема, тен, тип, ток, трансформатор, ук, установка, фаза, фото, щит, электричество

С какой стороны фаза в розетке

Компания специализируется на оказании широкого спектра услуг как для корпоративных клиентов так и для частных лиц. В нашем каталоге представлены последние линейки спецтехники, систем безопасности, вентиляции и дизайнерской мебели. Закажите консультацию по любому товару у наших специалистов или соберите свой заказ прямо на сайте. Мы подготовим для вас индивидуальное коммерческое предложение и вышлем персональный блок бонусов и скидок. Мой кабинет. Корзина 0.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Правильная разводка ноль-фаза в розетках Schuko (и подобных)
• Что будет, если при подключении розетки перепутать фазу и ноль? Где в розетке фаза и ноль
• Как определить фазу и ноль в розетке?
• Положение фазы в розетке.
• С какой стороны в розетке находится фаза, а с какой ноль — справа или слева?
• Фаза» слева, «фаза» справа. Как правильно
• Что будет, если при подключении розетки перепутать фазу и ноль? Где в розетке фаза и ноль
• Что такое фаза и ноль в электричестве
• Что будет, если при подключении розетки перепутать фазу и ноль?
• Где в розетке фаза и ноль

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: как подключить двойную розетку к 220В

Правильная разводка ноль-фаза в розетках Schuko (и подобных)

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку не специалисту нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток. К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному еще его называют рабочей фазой. Второй провод — нулевой или нулевая фаза. Чтобы подключить старую розетку, используют два проводника.

Одни из них синего цвета рабочий нулевой проводник. По этому проводу идет ток от источника электричества к бытовому прибору. Если взяться за токоведущий провод, но не дотрагиваться до второго провода, удара током не произойдет. Второй провод в розетке — фазный. Он бывает самых разных цветов, в том числе синим, зелено-желтым или голубым. В устройствах современного типа есть три провода. Фаза бывает любого цвета. Помимо фазы и нуля имеется еще один провод защитный нулевой.

Цвет этого проводника — зеленый или желтый. Через фазу подается напряжение. Ноль используется для защитного зануления. Третий провод нужен как дополнительная защита — для забора лишнего тока во время замыкания. Ток перенаправляется в землю или в обратную сторону — к источнику электричества. Обратите внимание! Не имеет практического значения, справа или слева расположены фаза и ноль. Однако чаще всего фаза расположена слева, а ноль — справа.

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители. Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:. Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом.

Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика.

Внутри находится диод. Верхняя часть изготовлена из металла. Нельзя использовать индикаторную отвертку не по назначению. Она не предназначена для отвинчивания и закручивания винтов. Нецелевое использование контрольной отвертки станет причиной выхода ее из строя. Индикаторная лампа, рассчитанная на — вольт, будет светиться при напряжении, превышающем 50 вольт. В сети постоянного тока полярность контактов определяется очень простым способом.

Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов станут образовываться пузыри — это минус. Второй провод — плюс. Не следует путать индикаторную отвертку с приспособлением для прозвона.

Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций. Чтобы выяснить, что такое фаза и ноль, обычному человеку совсем не нужно углубляться в электронные дебри.

Вокруг нас множество живых примеров, на которых можно доходчиво выяснить для себя суть этих понятий. Рассмотрим с этой точки зрения обыкновенную штепсельную розетку. В каждой розетке частного дома или квартиры имеется переменный ток.

Также к розетке подведены два электрических провода ноль и фаза. Подача переменного тока производится по одному из них, который и носит название фазы.

Определить, какой из двух проводов является фазой, можно при помощи индикаторной отвертки. В случае прикосновения лампочка, установленная в ручке отвертки, будет светиться. Материалом для рукоятки служит полупрозрачный пластик.

Рабочая частота фазного провода в большинстве случаев составляет 50 герц, то есть положительные и отрицательные значения меняются местами 50 раз в течение одной секунды. В случае короткого замыкания, ноль отводит электрический ток. Провод фазы нельзя трогать ни в коем случае, тогда как к нулю можно прикасаться совершенно свободно. Подключенные проводки имеют разную окраску.

Ноль, как правило, имеет голубую или синюю расцветку. Фаза имеет собственную окраску, поскольку находится под напряжением и представляет серьезную опасность. Смертельный случай может наступить и при напряжении чуть более ти вольт, а в розетках — вообще вольт переменного электрического тока.

Подключение к розетке двух проводов применялось раньше — примерно лет назад. Сейчас используются розетки, изготавливаемые по европейским стандартам. При вскрытии такой розетки внутри можно увидеть уже не два, а три провода. Первый из них, фазный, находящийся под напряжением, имеет любую окраску, кроме синей. Синяя или голубая окраска используется для нулевого рабочего проводника. Третий провод, окрашенный в желто-зеленый цвет, называется защитным нулевым.

В евророзетках проводник фазы располагается справа, а если в выключателях, то сверху. Защитный нулевой проводник в розетках расположен слева, а в выключателях — снизу. Роль первых двух проводов уже выяснилась, осталось ответить на вопрос: для чего нужен третий, защитный провод.

Когда оборудование, подключаемое в розетку, находится полностью в исправном состоянии, то ноль находится в бездействии. Его защита производится при коротком замыкании, когда ток попадает на участки, обычно не попадающие под напряжение. Защитный провод заберет этот ток на себя и перенаправит его в землю или к источнику. То есть, можно будет ощутить лишь легкий удар током. В общих чертах мы выяснили, что такое фаза и ноль. Эти значения являются основными для всех электрических сетей.

Татьяна [ Михаил Белодедов [8. На самом деле, так как наши розетки неполяризованные,т. Резюмируя, где должна быть фаза, слева и справа, отвечаем. Бытовые розетки в РФ не подразумевают «полярности» подключения, то есть где фаза и где нейтраль для них не регламентировано. Таким образом, правильно будет и так, и так. Для профессиональных электромонтажников мы все же рекомендуем использовать некое однооборазие в работе: фаза-справа и вот почему.

При монтаже и последующем тестировании розеток мы используем такой прибор для проверки правильности подключение фазного, нулевого и заземляющего проводников. Поэтому для удобства тестирования и однообразия выполненного монтажа мы рекомендуем подключать «фазу» в розетке справа. Не буду спорить ни с кем, есть стандарт на право-лево фаза-ноль, или нет, потому что даже если он и есть, верить особенно в таком опасном деле, как работа с электричеством нужно не тому, что написано, а тому, что есть.

Как можно вообще доверяться какому-то дяденьке, неизвестно с каким образованием, и с каким отношением к работе, который монтировал розетку в вашем доме? Жесткой привязки нуля и фазы в розетках не существует — могли напутать электрики, или кто-то до Вас, кто менял электропроводку в квартире. Да это и не такой важный параметр. Определить наличие того или иного провода можно с помощью индикатора, который часто встраивают в отвертки.

При прикасании к нулевому проводу индикатор не светится, а при касании фазного провода — светится. Еще можно сравнивать напряжения в разных розетках с помощью мультметра — между однофазными проводами и между нулями он будет показывать очень маленькое напряжение, а между нулем и фазой — напряжение сети.

Значит так, начнём с того, что это не принципиально и абсолютно не влияет на работу бытовых приборов, но существует правило хорошего тона и профессионализма электриков где фаза в розетках выводится справа, а ноль слева. Проверить можно тестером продающимся в магазинах для стройки и прочих специализирующихся на домашних мелочах магазинах. Такой вопрос иногда возникает у начинающих электриков или владельцев квартир, которые хорошо владеют набором ремонтных инструментов, но раньше особо не вникали в устройство электропроводки.

И вот наступил момент, когда перестала работать розетка или светиться лампочка в люстре, а звать электрика не хочется и есть огромное желание сделать все самому. В этом случае первоочередная задача домашнего мастера заключается не в устранении возникшей неисправности, как кажется на первый взгляд, а в соблюдении правил электробезопасности, исключения возможности попасть под действие электрического тока.

Почему-то об этом многие забывают, пренебрегая своим здоровьем. Все токоведущие части проводки должны быть надежно заизолированы, а контакты розеток спрятаны вглубь корпуса так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела.

Что будет, если при подключении розетки перепутать фазу и ноль? Где в розетке фаза и ноль

В электрике мы не сильны, поэтому нужен профессиональный совет. Что будет, если при подключении розетки перепутать фазу и ноль? А ничего не будет, собственно говоря, плохого. Посмотрите на вилки всех электроприборов, что есть в доме, и на розетки. Если розетка без специального заземляющего штыря — никто же нам не мешает вилку воткнуть и так, и этак. Если бы электроприборам было бы критично «правильное» подключение фазы и нуля — конструкторы сделали бы все вилки и розетки так, чтобы они стыковались в единственно возможном положении относительно друг друга. Но те же профессионалы никогда не верят слепо в то, что розетку монтировал тоже профи, а обязательно проверяют расположение фазы и нуля отверткой-индикатором, когда им это нужно.

Часто возникает вопрос, к каким контактам подводить провода, с какой стороны находится фаза, с какой ноль. В быту не имеет особого.

Как определить фазу и ноль в розетке?

Порылась в книжках, переворошила интернет, но ответа не нашла. И тогда мы решили разобраться в проблеме сами. Вокруг компьютера появилось мощное электромагнитное поле. Тестер напряжения в радиусе 1,5 метров реагирует громкой трелью. И весе это при выключенном компьютере и даже выключенном сетевом фильтре. Теперь тестер молчит. Магнитного поля, на которое реагировал тестер, теперь нет. Если розетка не заземлена плохо , но фаза расположена справа хорошо , то при нормальном включении сетевого фильтра то есть проводом вниз тестер на вредное магнитное поле не реагирует хорошо. Если фаза розетки расположена слева плохо , то для правильного подключения сетевого фильтра приходится вставлять его проводом вверх при таком положении провод неестественно изгибается, что плохо.

Положение фазы в розетке.

Просмотр полной версии : С какой стороны в розетке фаза? Вы находитесь в архиве сайта StroimDom. Вадим, вопрос как к специалисту с какой стороны вы делаете фазу в розетках? Специалист мне так и не ответит — как таки правильно? Все правильными стали, с ума сойти.

Теория и практика.

С какой стороны в розетке находится фаза, а с какой ноль — справа или слева?

Не подскажети ли, где по правилам если они есть должна находиться фаза в розетке слева или справа? И какой эфект имеет изменение полярности включения вилки? Правил, как таковых, нет, но чаще практикуется расположение фазы слева. По-крайней мере, в пределах одного объекта расположение фазы должно быть с одной стороны. В переменном токе полярности нет и перевертывание вилки при подключении прибора ничего не меняет, если прибор исправен. В некоторых случаях меняет

Фаза» слева, «фаза» справа. Как правильно

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку не специалисту нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток. К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному еще его называют рабочей фазой. Второй провод — нулевой или нулевая фаза.

если смотреть на розетку с другой стороны (с внутренней), а снаружи . Правильная разводка ноль-фаза в розетках Schuko ФАЗА.

Что будет, если при подключении розетки перепутать фазу и ноль? Где в розетке фаза и ноль

Очень часто при плановых работах с домашней электрикой или при поиске неисправностей в проводке, возникает необходимость проверки розеток. Например, требуется выяснить какое там напряжение — повышенное или пониженное? Соответствует ли оно норме в вольт или нет? Узнать, правильно ли подключены фаза, ноль и земля.

Что такое фаза и ноль в электричестве

Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. В первую очередь нас интересуют электрический ток и электрический заряд. Ежедневная рассылка с полезной информацией для студентов всех направлений — на нашем телеграм-канале. Электрический заряд — это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон.

Современная жизнь невозможна без электричества, но иногда возникает необходимость в смене розеток или включателей.

Что будет, если при подключении розетки перепутать фазу и ноль?

Самый ответственный момент при установке штепсельной розетки — подсоединение проводов к контактам. Как минимум нужно подсоединить к клеммам фазу и ноль, а если проложена современная проводка с заземлением, то проводов 3. Часто возникает вопрос, к каким контактам подводить провода, с какой стороны находится фаза, с какой ноль. В быту не имеет особого значения, находится фаза в розетке слева или наоборот, слева ноль, но лучше знать их расположение. Прежде чем выяснять, как найти фазу в розетке, следует разобраться, зачем это нужно. Многие слабо знакомые с электроустановочными изделиями люди считают, что перепутать фазу и ноль при включении в сеть электроприбора так же опасно, как перепутать полярность батареек.

Где в розетке фаза и ноль

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку не специалисту нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток. К розетке идут два электропровода — нулевой и фазный.

Методы и способы определения фазы в розетке

В данной статье мы поговорим о том, как правильно определять фазу в розетке. На самом деле здесь нет совершенно ничего сложного, но тем не менее, когда я начал интересоваться данным вопросом, то совершенно не было никаких простых разъяснений по этому поводу.

Достаточно часто люди находят статьи в интернете и совершенно ничего не понимают, ибо написано все таким языком, который совершенно непонятен каждому рядовому пользователю. Я же решился написать данную статью, которая будет полезна всем тем, кто как говорится, совершенно ничего не понимает в электрике. Итак, давайте уже перейдем непосредственно к самому интересному.

Содержание страницы

• 1 Методы определения фазы в розетке
• 2 Фаза и ноль в розетке, зачем это нужно знать?
• 3 Ноль справа или слева в старых розетках?
• 4 Как узнать, где фаза и где ноль в современных розетках?
• 5 Как определить фазу и ноль без использования специальных инструментов?
• 6 Определение фазы и нуля при помощи цветовой маркировки и контрольной лампы
• 7 Советы для работы с пробниками

Методы определения фазы в розетке

Прежде чем говорить о том, как определить фазу в розетке, в обязательном порядке потребуется выполнить достаточно простую задачу. Вам необходимо понять, что же такое фаза, а что такое ноль.

Стоит сказать, что вся современная энергосистема в нашей стране связана прежде всего с трехфазной системой. В данном случае я говорю и о низковольтных линиях, которые осуществляют питания в том числе и частных домов. Чаще всего напряжение между двумя фазами составляет 380 вольт, что, собственно говоря, является линейным напряжением.

Каждый человек, даже тот, который совершенно не разбирается в электрике, понимает, что напряжение бытовой сети составляет 220 вольт.

Понятное дело, что люди, которые совершенно не имеют отношение к электрике, не понимают особо, о чем вообще идет речь. Тем не менее, каждый человек должен уяснить одно, в каждую комнату, дом, квартиру, гараж и прочие постройки приходит всего одна фаза и один ноль.



Давайте для начала поговорим о самом простом методе определения фазы. Для выполнения поставленной задачи нам потребуется индикатор. Итак, вам стоит выполнить достаточно простую задачу, для начала вставляем в одну из отверстий розетки индикаторную отвертку. У основания рукоятки потребуется прикоснуться к металлической части одним пальцем. В том случае, если индикаторная отвертка загорается красным цветом, то значит, что здесь находится фаза. Понятное дело, что во втором отверстии находится ноль.

Кроме всего прочего, всегда имеется возможность воспользоваться обыкновенным мультиметром. Данное оборудование вы сможете приобрести практически в любом строительном и бытовом магазине, стоимость такого товара небольшая, поэтому приобрести его действительно стоит, он уж точно пригодится. Для начала нам потребуется установить диапазон до 220 вольт и выше. После этого вам потребуется взять щуп с маркировкой V и, собственно говоря, отправляем в одно отверстие. Фаза должна показать значение в 8-15 вольт.

Существует еще несколько способов определения фазы, но я не думаю, что новичкам это будет необходимо знать.

Фаза и ноль в розетке, зачем это нужно знать?

На самом деле, здесь все достаточно просто. Тем не менее, многие неопытные люди часто задаются вопросом, а для чего вообще необходимо знать, где расположена фаза, а где ноль. Понятное дело, что далеко не каждому понятно, что, собственно говоря, такое фаза и ноль и уж тем более никто не знает, для чего нужно знать где фаза и ноль в розетке.

Честно говоря, все настолько просто и доступно, насколько это вообще возможно. Собственно говоря, по фазе напряжение заходит в дом, а ноль его отводит обратно. Вот и все, вот так просто.

Ноль справа или слева в старых розетках?

Что касательно данного вопроса, то здесь на самом деле все достаточно просто. В старых розетках всегда действует одно правило, о котором знает практически каждый электрик. Если вы будете знать это очень простое правило, то практически никогда не спутаете ноль и фазу. Тем не менее, я могу сказать с полной уверенностью, что для выполнения процедуры установки розетки потребуется иметь хотя бы небольшой опыт. В противном случае лучше всего обратиться за помощью к профессионалам. Вообще, фаза практически всегда располагается справа, а ноль соответственно слева.

Как узнать, где фаза и где ноль в современных розетках?



Для того, чтобы узнать, где фаза, а где ноль в современных розетках, стоит воспользоваться следующими инструментами:

• тестером;
• индикатором;
• маркером;
• мультиметром;
• плоскогубцами;
• изолентой и ножиком.

Собственно говоря, даже здесь необходимо знать некоторые небольшие секреты. К примеру, определить фазу и ноль при помощи индикаторов возможно только в розетках старого образца.

Что касательно мультиметра, то мы уже говорили о том, как им можно узнать, где фаза, а где ноль.

Как определить фазу и ноль без использования специальных инструментов?

При всем этом, всегда имеется возможность определить, где фаза, а где ноль, не пользуясь совершенно никакими специализированными инструментами. Для этого вам придется все же воспользоваться отверткой. В обязательном порядке вначале обесточиваем дом, дабы не навредить себе, все же мы будем работать с напряжением. Далее потребуется открутить розетку. Обратить внимание потребуется на провода. Нулевой провод чаще всего синего цвета, фаза коричневая, заземление желтый и зеленый.

Определение фазы и нуля при помощи цветовой маркировки и контрольной лампы

Есть и более опасные способы определения фазы и ноля, но тем не менее, о них я не буду рассказывать детально, дабы неопытные люди не воспользовались ими.

Нередко в старых домах, где проводку уже очень давно не меняли, провода одного цвета. Для того, чтобы совершенно не путаться в дальнейшем, лучше всего воспользоваться термоусадочными трубками разных цветов.

Также справиться с задачей можно при помощи контрольной лампы.

Вам для этого потребуется взять патрон, лампочку, два многожильных провода.

Собственно говоря, в патрон вкручиваем лампочку. Провода нужно поднести к патрону.

Для определения фазы в розетке вам потребуется найти заземление, к примеру это может быть обычная труба. Один провод нужно присоединить к заземлению, а второй используется для проверки жил. Как только вы коснетесь фазы, лампа начнет светиться.

Советы для работы с пробниками

Контрольную лампочку необходимо использовать очень аккуратно. В случае ошибки человека может ударить током, кроме того, нередко так происходит, что лампочка взрывается.

Делая указатели напряжения, потребуется использовать стержень не выше 2 см. Иначе вы можете задеть рабочую поверхность и вас ударит током.

Лампочка в индикаторе должна быть особая, выдерживающая более 90 вольт.

В том случае, если вы не имеете должных навыков, то лучше всего обратиться за помощью к профессионалам.

Стоит сказать, что в этой статье я постарался рассказать простым и достаточно доступным языком, как определить фазу и ноль в розетках. Кроме всего прочего, теперь каждый человек понимает, что такое фаза и что такое ноль, для чего все это нужно и конечно же, что может произойти, если человек не будет следовать определенным правилам и не соблюдать технику безопасности. Мы с вами научились находить самые различные способы определения фазы и нуля, в том числе и без специальных инструментов.

Ноль и фаза, что это такое?

Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру.

Такой вопрос иногда возникает у начинающих электриков или владельцев квартир, которые хорошо владеют набором ремонтных инструментов, но раньше особо не вникали в устройство электропроводки. И вот наступил момент, когда перестала работать розетка или светиться лампочка в люстре, а звать электрика не хочется и есть огромное желание сделать все самому.

В этом случае первоочередная задача домашнего мастера заключается не в устранении возникшей неисправности, как кажется на первый взгляд, а в соблюдении правил электробезопасности, исключения возможности попасть под действие электрического тока. Почему-то об этом многие забывают, пренебрегая своим здоровьем.

Все токоведущие части проводки должны быть надежно заизолированы, а контакты розеток спрятаны вглубь корпуса так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела. Даже механическая конструкция вилки, вставляемой в розетку, продумана таким образом, что держаться рукой за оба контакта и попасть под действие электрического тока довольно проблематично.

В обыденной жизни мы этого не замечаем и в сознании уже сложилась привычка не обращать внимания на электричество, которая может пагубно сказаться при проведении ремонтных работ с электроприборами. Поэтому изучите основные правила безопасности и будьте внимательны при обращении с электричеством.

Как устроена бытовая электропроводка

Электроэнергия в жилой дом приходит от трансформаторной подстанции, которая преобразует высоковольтное напряжение промышленной электросети в 380 вольт. Вторичные обмотки трансформатора соединены по схеме «звезда», когда выполнено подключение трех выводов к одной общей точке «0», а три оставшихся выведены на клеммы «А», «В», «С» (для увеличения нажмите на рисунок).

Соединенные вместе концы «0» подключены к контуру заземления подстанции. Здесь же выполнено расщепление нуля на;

• рабочий ноль, показанный на картинке синим цветом;
• защитный РЕ-проводник (желто-зеленая линия).

По этой схеме создаются все вновь строящиеся дома. Она называется системой TN-S. У нее на вход внутри распределительный щита дома подводятся три фазных провода и оба перечисленных нуля.

В зданиях старой постройки еще часто встречаются случаи отсутствия РЕ-проводника и четырех-, а не пятипроводная схема, которую обозначают индексом TN-C.

Фазы и ноли с выходной обмотки ТП воздушными проводами или подземными кабелями подводятся к вводному щиту многоэтажного дома, образуя трехфазную систему напряжения 380/220 вольт. Она разводится по подъездным щиткам. Внутрь жилой квартиры поступает напряжение одной фазы 220 вольт (на картинке выделены провода «А» и «О») и защитный проводник РЕ.

Последний элемент может отсутствовать, если не проведена реконструкция старой электропроводки здания.

Таким образом, «нулем» в квартире называют проводник, соединенный с контуром земли в трансформаторной подстанции и используемый для создания нагрузки от «фазы», подключенной к противоположному потенциальному концу обмотки на ТП.  Защитный ноль, называемый еще РЕ-проводником, исключен из схемы электропитания и предназначен для ликвидации последствий возможных неисправностей и аварийных ситуаций с целью отвода возникающих токов повреждений.

Нагрузки в такой схеме распределяются равномерно за счет того, что на каждом этаже и стояках выполнена разводка и подключение определенных квартирных щитков к конкретным линиям 220 вольт внутри подъездного распределительного щита.

Система подводимых напряжений к дому и подъезду представляет собой равномерную «звезду», повторяющую все векторные характеристики ТП.

Когда в квартире выключены все электроприборы, а в розетках нет потребителей и напряжение к щитку подведено, то ток в этой цепи протекать не будет.

Сумма токов трехфазной сети складывается по законам векторной графики в нулевом проводе, возвращаясь к обмоткам трансформаторной подстанции величиной I0, или как еще ее называют 3I0.

Это рабочая, оптимальная и отработанная длительными годами система электроснабжения. Но, в ней тоже, как и в любом техническом устройстве, могут возникать поломки и неисправности. Чаще всего они связаны с низким качеством контактных соединений или же полным обрывом проводников в различных местах схемы.

Чем сопровождается обрыв провода в нуле или фазе

Оторвать или просто забыть подключить проводник к какому-нибудь устройству внутри квартиры не сложно. Такие случаи происходят так же часто, как и отгорания металлических тоководов при плохом электрическом контакте и повышенных нагрузках.

Если внутри квартирной проводки пропало соединение любого электроприемника с квартирным щитком, то этот прибор не будет работать. И абсолютно не важно, что разорвано: цепь нуля или фазы.

Такая же картина проявляется в случае, когда происходит обрыв проводника любой фазы, питающей внутридомовой или подъездный электрощит. Все квартиры, подключенные к этой линии с возникшей неисправностью, перестанут получать электроэнергию.

При этом в двух других цепочках все электроприборы будут функционировать нормально, а ток рабочего нулевого проводника I0 суммируется из двух оставшихся составляющих и будет соответствовать их величине.

Как видим, все перечисленные обрывы проводов связаны с отключением электропитания с квартиры. Они не вызывают повреждения бытовых приборов. Самая же опасная ситуация возникает при исчезновении соединения между контуром заземления трансформаторной подстанции и средней точкой подключения нагрузок внутридомового или подъездного электрощита.

Такая ситуация может возникнуть по разным причинам, но чаще всего она проявляется при работе бригад электриков, владеющих смежной специальностью дегустаторов…

В этом случае пропадает путь прохождения токов по рабочему нулю к контуру заземления (А0, В0, С0). Они начинают двигаться по внешним контурам АВ, ВС, СА к которым подключено суммарное напряжение 380 вольт.

На правой части картинки показано, что ток IАВ возник при подключении линейного напряжения к последовательно соединенным нагрузкам Ra и Rв двух квартир. В этой ситуации один хозяин может экономно отключить все электроприборы, а другой — использовать их по максимуму.

В результате действия закона Ома U=I∙R на одном квартирном щитке может оказаться очень маленькая величина напряжения, а на втором — близкая к линейному значению 380 вольт. Оно вызовет повреждение изоляции, работу электрооборудования при нерасчетных токах, повышенный нагрев и поломки.

Для предотвращения подобных случаев служат защиты от повышения напряжения, которые монтируются внутри квартирного щитка или дорогостоящих электроприборов: холодильников, морозильников и подобных устройств известных мировых производителей.

Как определить ноль и фазу в домашней проводке

При возникновении неисправностей в электрической сети чаще всего домашние мастера используют дешевую отвертку-индикатор напряжения китайского производства, показанную на верхней части картинки.

Она работает по принципу прохождения емкостного тока через тело оператора. Для этого внутри диэлектрического корпуса размещены:

• оголенный наконечник в виде отвертки для присоединения к потенциалу фазы;
• токоограничивающий резистор, снижающий амплитуду проходящего тока до безопасной величины;
• неоновая лампочка, свечение которой при протекании тока свидетельствует о наличии потенциала фазы на проверяемом участке;
• контактная площадка для создания цепи тока сквозь тело человека на потенциал земли.

Квалифицированные электрики используют для проверки наличия фазы более дорогостоящие многофункциональные индикаторы в форме отверток со светодиодом, свечением которого управляет транзисторная схема, питаемая от двух встроенных батареек, создающих напряжение 3 вольта.

Такие индикаторы кроме определения потенциала фазы способны выполнять другие дополнительные задачи. У них нет контактной площадки, к которой необходимо прикасаться при замерах.

Способ проверки наличия и отсутствия напряжения в гнездах обыкновенной розетки простым индикатором показан на фотографиях ниже.

На левом снимке хорошо видно, что свечение индикаторной лампочки при дневном свете плохо заметно, поэтому требует повышенного внимания при работе.

Контакт, на котором индикатор засвечивается, является фазой. На рабочем и защитном нуле неоновая лампочка не должна светиться. Любое обратное действие индикатора свидетельствует о неисправностях в схеме подключения.

При эксплуатации такой отвертки необходимо обращать внимание на целостность изоляции и не прикасаться к оголенному выводу индикатора, находящемуся под напряжением.

На следующих фотографиях показан способ определения напряжения в той же розетке с помощью старого тестера, работающего в режиме вольтметра.

Стрелка прибора показывает:

• 220 вольт между фазой и рабочим нулем;
• отсутствие разницы потенциалов между рабочим и защитным нулем;
• отсутствие напряжения между фазой и защитным нулем.

Последний случай является исключением. Стрелка в нормальной схеме должна тоже показывать напряжение 220 вольт. Но оно в нашей розетке отсутствует по той причине, что здание старой постройки еще не прошло этап реконструкции электропроводки, а хозяин квартиры, выполнивший последний ремонт, сделал разводку РЕ-проводника в своих помещениях, но не подключил его к заземляющим контактам розеток и шинке РЕ-проводника квартирного щитка.

Эта операция будет проводиться после перевода здания с системы TN-C на TN-C-S. Когда он завершится, стрелка вольтметра будет находиться в положении, отмеченном красной линией, показывать 220 вольт.

Особенности поиска неисправностей

Простое определение наличия или отсутствия напряжения не всегда позволяет точно определить состояние схемы. Наличие различных положений выключателей может ввести мастера в заблуждение. Например, на картинке ниже показан типичный случай, когда при отключенном выключателе на фазном проводе светильника в точке «К» не будет напряжения даже при исправной схеме.

Поэтому при проведении замеров и поисках неисправностей следует внимательно анализировать все возможные случаи.

Ранее ЭлектроВести писали, что в Энергодаре Запорожской области на тепловой электростанции была авария, в результате которой город и еще несколько населенных пунктов находились без света.

По материалам: electrik.info.

Где фаза а где ноль в розетке?

Где фаза в розетке

• admin
• Стройка и ремонт
• 0

Фаза» слева, «фаза» справа.

Как правильно

Многие задают вопрос, как правильно подключать к бытовым розеткам фазные проводники: слева или справа. Забив такой вопрос в поисковую систему, вы обречены на занимательное чтение до утра… Забив такой вопрос в поисковую систему, вы обречены на занимательное чтение до утра. Варианты ответов, которыми пестрит интернет, или прямо противоположны, или не имеют отношения к сути вопроса. На многих ресурсах есть похожие темы, но формат их большинства, где субъективное мнение отдельных участников забивает все разумные доводы других, и не позволяет неподготовленному пользователю получить в разумные сроки однозначный ответ.

Одни считают, что — слева, потому что «мы всегда так делали». Вторые ищут ответ, прозванивая штепсельные вилки, сетевые шнуры и встроенные в приборы выключатели, пытаясь таким образом определить (от клеммника, например, стиральной машины), где должна быть фаза в розетке, слева или справа. Отдельный аргумент, найденный на просторах интернета — якобы требования некоторых производителей, например газовых бытовых котлов, подключать оборудование (уже с поставленным производителем гибким кабелем с вилкой) фазироованно, т. е. фаза вилки на фазу розетки. Термин «фазозависимый котел», на мой взгляд, просто неуместен при комплектации производителем котла стандартной не фазированной вилкой. Ну что значит «зависимый», если комплектуемую производителем вилку можно включить в розетку и так и так? Ответ одного из производителей котлов : На газовых котлах и горелках используется принцип контроля наличия пламени по зонду ионизации. Горящий газ электропроводен, поэтому в пламя помещают электрод, подают на него фазу и измеряют ток утечки на массу. Поэтому принципиально важно, на какой из проводов подать фазу. В просторечье такие котлы называются фазозависимыми. Никакими вилками котлы не комплектуются, считается правильным подключать электропитание к котлу стационарно (не через розетку) через отдельный автомат. В этом случае никаких проблем с «переворачиванием вилки» не происходит.
Варианты вилок http://ru.wikipedia.org/wiki/Schuko. Вилки и розетки, применяемые в РФ неполяризованы, подключение фазы и нуля не контролируется, в отличии от вилок и розеток так называемого французского стандарта CEE 7/5 http://ru. wikipedia.org/wiki/CEE_7/5

Большинство склоняется к мнению, что «фаза» в розетке должны быть все таки справа, приводя в качестве аргументов некие ГОСТы и иные правила, собственные аргументы и прочее. К сожалению, субъективное прочтение и толкование нормативных документов еще больше запутывает пользователя. На одном из форумов даже приводится «доказательство» того, что «фаза справа» снижает уровень электромагнитного излучения системных блоков компьютеров. Смущает только, что формат той статьи содержит частично элементы заказной и распроданной по сайтам, а сама статья совершенно безграмотна и полна противоречий. Кому интересно, вот здесь: http://www.forumhouse.ru/threads/259518/ этот «материал» разложили по косточкам, да так, что администрация ресурса была вынуждена удалить его.

Альтернативное мнение, где должна быть фаза в розетке, справа или слева

Существует мнение некоторых аудиофилов о том, что якобы перевернутая вилка от радиоаппаратуры меняет качество звука. Вряд ли стоить всерьез говорить об этом, если производитель укомплектовал аппаратуру стандартной вилкой, которую можно воткнуть и так, и так. На самом деле, так как наши розетки неполяризованные, т.е. вилку мы можем воткнуть любой стороной, и подключение фазного проводника в розетке пока никак не регламентировано, то не имеет особого значения, где в розетке будет фаза, слева или справа. Но видели ли вы хоть раз, чтобы домохозяйка перед включением утюга проверяла, где в вилке фаза? Вот и я нет! Главное, чтобы была исправная электрическая проводка, правильно выбранный защитный аппарат и надежное заземление.

Правильное положение фазы в розетке

Подводя итог, где должна быть фаза, слева и справа, отвечаем. Бытовые розетки в РФ не подразумевают «полярности» подключения, т.е. где фаза и где нейтраль для них не регламентировано. Таким образом, правильно будет и так, и так.
Для профессиональных электромонтажников мы все же рекомендуем использовать некое однообразие в работе: фаза в розетке — справа и вот почему.
При монтаже и последующем тестировании розеток мы используем такой прибор для проверки правильности подключение фазного, нулевого и заземляющего проводников.

Данный прибор позволяет мгновенно определить правильность подключения всех проводников в розетке, наличие напряжения, тест заземления и работоспособность УЗО (тест автомата защиты 30 мА, 120 мс ±40 мс).
Как видно на рисунке, «фаза» в розетке для тестирования должна быть СПРАВА. Поэтому для удобства тестирования и однообразия выполненного монтажа мы рекомендуем подключать «фазу» в розетке справа.
Надеемся, что данное правило появится в нормах хотя бы как рекомендация.

Источник: https://elex-group.ru/info/articles/faza-sleva-faza-sprava-kak-pravilno/

Понятие поляризованная и неполяризованная вилка

Есть два типа однофазных розеток, используемых в быту.

Неполяризованная розетка

Это устройства, вилку в которые можно вставить двумя способами — прямо и с разворотом на 180°. Такие розетки используются для подключения электроприборов, в которых полярность включения не имеет значения.

Неполяризованныме вилки и розетки с заземлением и без него используются в большинстве стран Европы, на бывшей территории СССР и в некоторых других странах.

Поляризованные вилки и розетки

Эти устройства можно включить только в одном положении и подать «ноль» и «фазу» в электроприбор по определённым проводам. В аппаратах, подключаемых при помощи таких вилок, защитные выключатели устанавливаются только на фазный провод.

Поляризованные розетки есть различных типов, котрые используются в разных странах:

1. Во Франции и некоторых других странах Европы, Азии и Африки применяются разъёмы стандарта — CEE 7/5. В этих разъёмах контакты в виде штырей расположены треугольником, в котором заземляющий электрод расположен в тупом углу треугольника.
2. Английский стандарт BS 1363. Британские 3-штырьковые вилки имеют три плоских штыря — два горизонтальных для питания и один вертикальный для заземления.
3. Американский стандарт NEMA 5-15. Североамериканский 3-контактный штекер имеет два плоских штыря, расположенных параллельно друг другу, для подачи питающего напряжения. На третьей вершине треугольника находится круглый штырь для подключения к заземлению.

Кроме выщеперечисленных, есть и другие, менее распространённые типы поляризованных вилок и розеток.

Совет! Вилку американского, французского или другого типа в обычную европейскую розетку можно включить через переходник.

Для каких приборов ВАЖНО где расположена фаза в розетке

С какой стороны фаза в розетке имеет значение только для некоторых электроприборов, которые при неправильном включении не будут работать. Эта особенность заложена в конструкции аппаратов и указана в инструкуии по эксплуатации. Как правило, подключением этих устройств занимаются «специально обученные люди».

Это газовые котлы и колонки с электроконтроллером наличия пламени.

Ответ одного из производителей котлов

Погасшаа пламя газовой горелки при открытом клапане приведёт к утечке газа и взрыву. В конструкции газовых отопительных котлов и некоторых типах других газовых установок используется электрический контроль наличия пламени.

Огонь проводит электрический ток, поэтому в него помещается тугоплавкий электрод, на который подаётся напряжение и измеряется ток утечки. Его наличие показывает на наличие пламени в горелке.

В фазозависимых котлах при неправильном подключении к сети фаза на электроде и ток утечки отсутствует и через несколько секунд после поджига установка отключается. Эти установки фирмы производители предлагаю подключать не к розеткам, а к автоматическим выключателям 1-5А.

При необходимости включить устройство в розетку на кабель устанавливается вилка, которая впоследствии из нё не вынимается.

Важно! При включении котла через устройство бесперебойного питания для нормальной работы необходимо соединить заземляющий и нулевой контакты розетки с входным кабелем. В некоторых моделях горелок измерение тока утечки производится по линии «ноль-заземление».

Что говорят нормативные документы

Одним из первоисточников правил для любого электрика является ПУЭ и откровенно говоря дорогие читатели сайта «Электрик в доме» в данной книге я не нашел каких либо требований по поводу того с какой стороны подключать фазу в розетке. Не потому что плохо искал, а потому что в Правилах Устройства Электроустановок (ПУЭ) таких требований нет. Если кто-либо считает по-другому, пожалуйста, ссылку на пункт в комментарии.

Единственный документ, в котором говорится о положении фазы и ноля в розетке (ГОСТ 7396.1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного назначения»). В нем говорится, что для однофазных розеток фазный провод должен подключаться с правой стороны, а нейтральный (нулевой) — с левой.

Но здесь есть одно НО. Этот стандарт утвержден Британским институтом и принят для таких стран как Великобритания, Пакистан, Индия, ЮАР и др.

Еще один документ, в котором упоминается о подключении фазы и ноля в розетке ГОСТ 30851.1-2002 пункт 8.6. Правда здесь идет лишь описание с какой стороны выполнить подключение, в нем как раз таки говорится что фаза подключается с права, ноль слева, а заземление вверху по середине. Прилагаю скрин из данного документа.

Фаза и ноль в электрике

Владелец квартиры или частного дома, решив проделать какую-либо процедуру, связанную с электричеством, будь то установка розетки или выключателя, вешание люстры или бра, неизменно сталкивается с необходимостью определить, где фаза и нейтраль провода расположены по месту работы, как и заземляющий кабель. Это необходимо для того, чтобы правильно подключить монтируемый элемент, а также во избежание случайного поражения электрическим током. Если у вас есть некоторый опыт работы с электричеством, то этот вопрос вас не смутит, а вот для новичка может стать серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.

Содержание

• Чем отличается фазный провод от нулевого?
• Для чего нужен заземляющий кабель?
• Бытовая электропроводка: найти ноль и фазу
  • Проверка электролампой
  • Проверка индикаторной отверткой
  • Проверка мультиметром
• Вывод

Чем отличается фазный провод от нулевого?

Фазовый кабель предназначен для подачи электроэнергии в нужное место. Если говорить о трехфазной электросети, то на единственный нулевой провод (нейтраль) приходится три ввода тока. Это связано с тем, что поток электронов в цепи такого типа имеет фазовый сдвиг в 120 градусов, и наличие в ней одного нулевого кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, при этом ноль, как и провод заземления, не находится под напряжением. На паре фазных проводов значение напряжения 380 В.

Линейные кабели предназначены для соединения фазы нагрузки с фазой генератора. Нулевой провод (рабочий ноль) предназначен для соединения нулей нагрузки и генератора. От генератора поток электронов движется к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым тросам.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нулевого провода — создать цепь с низким показателем сопротивления, чтобы в случае короткого замыкания ток был достаточным для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует быстрое отключение от сети.

В современной электропроводке оболочка нулевого проводника синего или голубого цвета. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Этот кабель имеет желто-зеленое покрытие.

В зависимости от назначения ЛЭП может иметь:

• Кабель с глухозаземленной нейтралью.
• Изолированный нейтральный провод.
• Эффективно заземленный ноль.

Линия первого типа все чаще используется при обустройстве современных жилых домов.

Для того, чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами, а также подается по трем высоковольтным фазным проводникам. Рабочий ноль, являющийся четвертым проводом, подается от той же генераторной установки.

Наглядно про разницу между фазой и нулем на видео:

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных электробытовых приборах. Он помогает снизить величину тока до безопасного для здоровья уровня, перенаправляя большую часть потока электронов на землю и защищая человека, прикасающегося к устройству, от поражения электрическим током. Также заземляющие устройства являются составной частью молниеотводов. на зданиях — через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не вызывая возгорания.

На вопрос — как отличить грозотрос — можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, часто не соблюдается. Бывает и так, что электрик, не имеющий достаточного опыта, путает фазный кабель с нулевым, а то и соединяет сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Бытовая электропроводка: найти ноль и фазу

Установить дома, где какой провод находится, можно по-разному. Мы разберем только самые распространенные и доступные практически любому человеку: с помощью обычной лампочки, индикаторной отвертки и тестера (мультиметра).

О цветовой маркировке фазных, нулевых и заземляющих проводов в видео:

Проверка с помощью электрической лампы

Перед началом такого теста нужно собрать тестовое устройство с помощью лампочки. Для этого его следует вкрутить в патрон подходящего диаметра, а затем закрепить на клемме проводов, сняв изоляцию с их концов с помощью съемника или обычного ножа. Затем к испытуемым жилам необходимо поочередно прикладывать проводники лампы. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если кабель проверять на две жилы, то уже понятно, что вторая будет нулевой.

Проверка индикаторной отверткой

Индикаторная отвертка — хороший помощник в электромонтажных работах. Этот недорогой инструмент основан на принципе протекания емкостного тока через корпус индикатора. Включает в себя следующие основные элементы:

• Металлический наконечник в форме плоской отвертки, прикрепляемый к проводам для тестирования.
• Неоновая лампа, которая загорается при прохождении через нее тока и тем самым сигнализирует о фазовом потенциале.
• Резистор для ограничения величины электрического тока, предохраняющий устройство от возгорания под действием мощного потока электронов.
• Контактная площадка, позволяющая создавать цепь при прикосновении.

Профессиональные электрики используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными батареями, но простой прибор китайского производства вполне доступен каждому и должен быть в наличии у каждого хозяина дома.

Если проверять наличие напряжения на проводе этим прибором при дневном свете, то при работе придется присматриваться внимательнее, так как свечение сигнальной лампы будет плохо заметно.

При касании кончиком отвертки фазного контакта загорается индикатор. При этом он не должен светиться ни на защитном нуле, ни на земле, иначе можно сделать вывод о проблемах в схеме подключения.

При использовании этого индикатора будьте осторожны, чтобы случайно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

Для определения фазы с помощью домашнего тестера необходимо перевести прибор в режим вольтметра и попарно измерить напряжение между контактами. Между фазой и любым другим проводом этот показатель должен быть 220 В, а прикладывание щупов к земле и защитному нулю должно свидетельствовать об отсутствии напряжения.

Вывод

В этом материале мы подробно ответили на вопрос, что такое фаза и ноль в современной электрике, для чего они нужны, а также разобрались, какими способами можно определить, где находится фазный проводник в проводке. Какой из этих способов предпочтительнее решать вам, но помните, что вопрос определения фазы, нуля и земли очень важен. Неверные результаты проверки могут привести к перегоранию приборов при подключении или, что еще хуже, к поражению электрическим током.

Как определить фазу, ноль и землю: инструкция с видео

Необходимость решения этой проблемы может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае перед установкой розетки необходимо определить, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и массу индикаторной отверткой, мультиметром, а также подручными средствами.

• Использование индикаторной отвертки
• Двухпроводная сеть
• Трехпроводная сеть
• Определение мультиметром или тестером
• Что еще важно знать?

С помощью индикаторной отвертки

Последовательность действий зависит от того, какая система электропроводки установлена ​​в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Такой вариант проводки встречается в старых домах. По современной терминологии эта система имеет обозначение TN-C. Суть его заключается в том, что нулевой рабочий провод, заземляемый на подстанции, совмещает роль защитного заземления (PEN). В системе ИТ также имеется только фазный и рабочий нулевой провод, но в обычных жилых и производственных помещениях он не используется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть есть только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждому из токонесущих проводников, фаза зажигает контрольную лампу, как показано на фото ниже:

Система устарела. На вилке любого современного электроприбора есть три клеммы. Электропроводка должна быть трехпроводной, за исключением группы освещения.

Трёхпроводная сеть

В данном варианте в дом или квартиру заходят три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление идут отдельно от подстанции, где оба соединены с рабочим заземлением. При таком типе проводки определение назначения проводов можно сделать следующим образом:

• в щитке или в распределительной коробке по индикатору определить провод, на котором присутствует фаза;
• два оставшихся — рабочий и защитный ноль (земля), отсоединяем от них по одному проводу на щитке;
• если отключить рабочий ноль, все электрооборудование в квартире перестанет работать, а значит оставшаяся жила — земля, или защитное заземление.

Теперь осталось определить в розетке среди трех проводов, на каком из них фаза, ноль и земля. Если нет возможности подобрать цвет изоляции, определение их функций можно выполнить подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение осуществляется следующим образом. Одной жилой из патрона касаемся фазного провода (фаза уже найдена с помощью индикатора), а второй касается двух оставшихся. Если на панели отключен рабочий ноль, то лампа будет гореть только при подключении к защитному заземлению, и наоборот.

На видео ниже наглядно показано, как определить фазу, ноль и землю с помощью индикаторной отвертки:

Еще одна вариация системы TN — разводка TN-C-S. В этом случае нулевой провод разделяется на рабочий ноль и защитное заземление на вводе в дом. Здесь для определения назначения проводников можно применить последовательность операций, описанную для системы TN-S. Добавлена ​​дополнительная возможность, осмотрев место отрыва PEN, определить, где по сечению жилы в проводе рабочий и защитный ноль (земля).

В случае, если заземление выполнено по системе ТТ, объект (частный дом) имеет собственное заземляющее устройство, от которого осуществляется разводка защитного заземления. В этих условиях, как правило, можно определить фазу, ноль и землю, наблюдая за заземлителем на пути его прокладки.

Определение мультиметром или тестером

Для начала лучше всего определить фазу с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что при наличии в хозяйстве мультиметра индикатор обязательно найдется. В крайнем случае можно сделать следующее. В некоторых случаях может помочь использование мультиметра для определения напряжения между проводом и трубой отопления или водопровода. К сожалению, результат здесь не всегда предсказуем. Чаще всего напряжение между фазой и системой отопления близко к 220 В, в любом случае оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если в качестве рабочей площадки вороватый сосед использует трубы отопления.

В трехпроводных цепях мультиметр покажет рабочее напряжение между проводником, к которому приложена фаза, и любым из двух других. Определение того, какой ноль рабочий, а какой заземленный, можно провести по описанной выше методике, то есть путем отключения одного из приходящих нулей на щитке и использования контрольной лампы.

Что еще важно знать?

Иногда определение назначения токонесущих жил может облегчить знание их общепринятой цветовой маркировки:

• Ноль может быть обозначен латинской буквой N. Общепринятый цвет изоляции синий или голубой. Еще один вариант окраски утеплителя – белая полоса на голубом фоне.
• Земельный участок отмечен латиницей PE. В системе заземления, совмещающей функции защитного и рабочего нуля, обозначают PEN. Цвет используемого утеплителя желтый, имеющий одну или две полосы ярко-зеленого оттенка.
• Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть А, В или С. Цвет изоляции может быть произвольным, но не повторяющим тех, что обозначают землю (защитный заземление) или нулевой провод. В большинстве случаев это красный, коричневый или черный цвет.

Полезно знать правила электропроводки. Это также может помочь определить, где находятся фаза, ноль и земля. Фаза всегда должна приходить на распределительный щит через автоматический выключатель или предохранитель. Нулевая жила может быть смонтирована на шине специальной конструкции, имеющей несколько выводов. В металлических панелях и клеммных коробках старого типа ноль или земля монтировались под гайку болтом, приваренным к корпусу коробки. Эти правила могут облегчить определение функций входящих проводников. Подробнее о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и массу мультиметром или индикаторной отверткой. Надеемся, что предоставленные рекомендации помогли Вам решить проблему самостоятельно!

Наверняка вы не знаете:

• Методика определения потребляемой мощности электроприборов
• Что такое чередование фаз
• Как определить сечение кабеля по диаметру жилы

Опубликовано: 03.07.2017 Обновлено: 03.07.2017 Пока без коментариев

Как подключить 277 В и 480 В, 1- и 3-фазную главную сервисную панель?

Содержание

Что такое коммерческое питание 277 и 480 В?

277 В — это стандартное однофазное напряжение, полученное из трехфазной системы напряжения 480 В, доступной в коммерческих приложениях. Это может быть достигнуто с помощью трех трансформаторов, соединенных звездой (соединение звездой) с нейтральной точкой. Вторичная обмотка трансформатора обеспечивает однофазное напряжение 277 В, однофазное и трехфазное напряжение 480 В. Как правило, 277 В не доступны в типичных жилых домах.

Для трехфазного питания 480 В и 277 В поставщики электроэнергии устанавливают три трансформатора по схеме «звезда-звезда». Первичная сторона трансформатора (сконфигурирована по схеме «звезда») подключена к распределительным линиям 7,2 кВ. Уровни выходного напряжения трансформатора (от проводов вторичной стороны в звезде) составляют 277 В, 1 фаза и 480 В, 1 фаза и 3 фазы. Затем в коммерческих зданиях и промышленных установках используются три различных уровня напряжения в соответствии с требованиями потребителя.

В системе распределения электроэнергии этого типа доступны следующие три типа уровней напряжения: три фазы, четыре провода (три провода под напряжением + нейтраль).

• 277 В, одна фаза, 3 провода (один горячий провод + нейтральный провод + провод заземления)
• 480 В, одна фаза, 3 провода (два противофазных провода + провод заземления)
• 480 В, три фазы, 4–5 проводов (три противофазных провода + нейтраль + провод заземления)

480 В можно получить с помощью треугольника с высокой ветвью, четырех проводов + нейтральный провод, который обеспечивает 480–415–240 В или конфигурацию с открытым треугольником. Кроме того, это также может быть достигнуто с помощью трех проводов без нейтрали, например, 480–480–480 В. Еще одна конфигурация для подачи 480 В конечному пользователю — это четыре провода + нейтраль в конфигурации «звезда», которая обеспечивает 480–480–480 В и 277 В. Для получения более подробной информации вы можете прочитать о различиях между соединениями звездой и треугольником.

277 В также можно получить, используя повышающе-понижающий трансформатор на месте с другими типами напряжения, например, устанавливая на месте (повышающий) трансформатор с треугольником 240 В и треугольником 480 В в стандартной системе напряжения, т. е. 277 В можно получить только без дополнительные трансформаторы на 480В-480В-480В и 277В (соединение звездой). В системе такого типа, имеющей обе обмотки T/F в конфигурации «звезда», мы получим следующие 3 типа уровней напряжения на основе соответствующего математического расчета.

• Напряжение между двумя горячими фазами = 480 В (1-Φ).
• Напряжение между фазой и нейтралью = 480 В / √3 = 227 В (1-Φ).
• Напряжение между тремя фазами = 277 В x √3 = 480 В (3-Φ).

Похожие сообщения:

• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника высокого плеча?

Для этого вида обслуживания трехфазное питание, включая однофазное питание от вторичной обмотки распределительного трансформатора через изолированные провода, поступает в коробку счетчика и предохранительный выключатель и, наконец, поступает в коробку главного щита. Каждый горячий или линейный провод подключается к отдельной шине в щитовой коробке для дальнейшего распределения мощности.

Цветовая кодировка трех проводов «горячих»: желтый, оранжевый и синий для «горячих»1, «горячих2» и «горячих»3, белый или серый для нейтрали и зеленый для земли.

Трехполюсные, двухполюсные и однополюсные автоматические выключатели используются для защелкивания (т. е. в металлических направляющих для плотного удержания выключателя) трех сборных шин, отводящих ГОРЯЧУЮ ГРЯЗЬ от каждой сборной шины. Имеются две дополнительные шины для нейтрали и земли соответственно. Заземляющий провод подключается к заземляющему стержню (см. полную настройку заземления и заземления) в целях безопасности.

В 277 В и 480 В, 1-фазных и 3-фазных системах электропроводки доступные уровни напряжения внутри главной сервисной панели указаны ниже.

• Напряжение между тремя горячими проводами (горячий 1, горячий 2 и горячий 3) = 480 В, 3 фазы
• Напряжение между любыми двумя горячими проводами = 480 В, 1 фаза
• Напряжение между любым проводом питания и нейтралью = 277 В, 1 фаза

Щелкните по изображению, чтобы увеличить

Установка трехфазной электропроводки в доме – NEC и IEC

Давайте посмотрим, как подключить 480 В и 277 В, однофазные и трехфазные выключатели и цепи нагрузки в блоке выключателя следующим образом.

Как подключить 277 В, 1-фазные цепи и выключатели?

В следующем учебном пособии показано, как подключить однофазный выключатель на 277 В, полученный из трехфазной сети на 480 В, для коммерческого использования.

Однофазное напряжение 277 В может быть получено между любым проводом под напряжением (h2, h3 или h4) и нейтралью. Например, на рисунке ниже мы подключили троффер на 277 В к однополюсному автоматическому выключателю, поскольку большинство трофферов для освещения работают от 120–277 В. Однополюсный выключатель подключается к горячему проводу 2, нейтрали и проводу заземления.

Можно использовать и подключать однофазные розетки 277 В, такие как L7-30R, L7-20R, L7-15R, 7-50R, 7-30R, 5-20R, 7-15R и т. д. Все они требуют трех проводов, т.е. горячий от выключателя и заземления + нулевой провод.

Как подключить 480 В, 1-фазные цепи и выключатели?

В одном и том же щите с трехфазным и однофазным напряжением 480 В мы можем подключить и установить однофазные цепи нагрузки 480 В. Для этого просто подключите устройство (например, цепь дорожного освещения) через двухполюсный автоматический выключатель, подключенный к любым двум проводам питания (например, Hot1 и Hot 3) и проводу заземления. При необходимости подключите дополнительный нейтральный провод в соответствии с требованиями схемы.

Например, для розеток L8-20R, L8-30R требуется трехпроводное подключение, т.е. их можно подключать без нейтрали, т.е. два горячих провода плюс провод заземления. То же самое относится к однофазным перенапряжениям 277–480 В, обнаруженным в водонагревателях, двигателях и парковках для цепей освещения.

Похожие сообщения:

• Как подключить и установить электрическую розетку?
• Как подключить розетку GFCI?
• Как подключить розетку AFCI?

Как подключить 480 В, 3-фазные цепи и выключатели?

Для трехфазных цепей 480 В нам потребуется четыре или пять проводов (три, как противофазные горячие, т. е. все разные линии). Как показано на следующем рисунке, у нас есть два устройства, например. трехфазный двигатель и розетка L22-30R. Вы можете видеть, что мы подключили все три горячие провода в обоих случаях. Кроме того, мы подключили нейтральный и заземляющий провода, а также в соответствии с требованиями схемы. То же самое относится к розеткам на 20 ампер, таким как L22-20R.

Нулевой провод не всегда нужен во всех случаях для трехфазных цепей 480 В, так как это зависит от номинала и конструкции приборов. Например, розетки Л19-30Р, Л19-20Р, Л16-30Р, Л16-20Р,  могут быть подключены через три провода под напряжением + провод заземления.

Для правильной установки любых других трехфазных устройств внимательно прочтите руководство пользователя перед подключением к коммерческим системам питания и приложениям.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку?
• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI

Цветовые коды проводки для 480 и 277 В:

Для 277 В и 480 В мы использовали разные цвета проводов только для иллюстрации. Соблюдайте национальные электротехнические нормы, т. е. цветовые коды проводки NEC или другие местные цветовые коды.

В этом руководстве, 277 В и 480 В, 1-фазные и 3-фазные цепи, мы использовали следующие цветовые коды проводки NEC + для общей практики.

• Коричневый = горячий 1 или линия 1
• Оранжевый = Hot 2 или Line 2
•  Желтый = Hot 3 или Line 3
•  Белый  = Нейтральный провод
• Зеленый или зеленый с желтыми полосами = неизолированный проводник в качестве заземляющего провода

Имейте в виду, что не используйте зеленый, зеленый с желтой полосой или оголенный провод для тех проводов, которые находятся под напряжением. Используйте только и только медные провода для уменьшения сопротивления и тепла вместо алюминиевых проводов в проводке коробки главной панели. Кроме того, Hot, Phase и Line(s) обозначают одно и то же, т. е. те провода, которые находятся под напряжением.

Похожие сообщения:

• Как подключить распределительный щит с помощью УЗО (устройства защитного отключения)
• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Меры предосторожности

Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель на главной панели.

Никогда не стойте и не прикасайтесь к мокрым и металлическим частям при ремонте или установке цепей под напряжением.

Внимательно прочтите все предостережения и инструкции и строго следуйте им при выполнении данного руководства или любых других практических работ, связанных с электромонтажными работами.

Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.

Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и ухода. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.

Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях.

Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке проводки:

• Как определить размер центра нагрузки, щитов и распределительных щитов?
• Как определить количество автоматических выключателей в щите?
• Как определить правильный размер подпанели?
• Как подключить одноэлементный водонагреватель и термостат?
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Как подключить термостат одновременного нагрева воды 120 В?
• Как подключить термостат водонагревателя 240 В – непрерывный?
• Как подключить термостат одновременного нагрева воды 240 В?
• Как подключить трехфазный термостат одновременного нагрева воды?
• Как подключить 3-фазный неодновременный термостат водонагревателя?
• Как переключить электрический водонагреватель между 120 В и 240 В?
• Схема лестничной электропроводки — как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для отеля
• Схема электропроводки общежития и работа
• Схема подключения Godown — схема подключения туннеля и работа
• Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
• Как подключить 4-контактный переключатель (NEC) или промежуточный переключатель как 3-контактный (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве двухпозиционного переключателя?
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве трехпозиционного переключателя?
• Как подключить двухполюсный однопозиционный переключатель? Электропроводка ДПСТ
• Как подключить двухполюсный двухпозиционный переключатель? Электропроводка DPDT
• Как подключить двойной выключатель? 2-клавишный однопозиционный переключатель — IEC и NEC
• Еще больше руководств по установке электропроводки в жилых помещениях

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Трехфазное напряжение + Расчеты

Трехфазное электричество. В этом уроке мы узнаем больше о трехфазном электричестве. Мы рассмотрим, как генерируются 3 фазы, что означают циклы и герцы, построим форму волны напряжения по мере ее генерации, рассчитаем наши однофазные и трехфазные напряжения.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube по трехфазному напряжению + расчеты

Итак, в нашем последнем трехфазном руководстве мы рассмотрели основы того, что происходит внутри трехфазных систем электроснабжения, и в этом руководстве мы собираемся сделать шаг вперед и немного глубже изучить, как эти системы работают и основная математика позади них.

Мы используем вилки в наших домах для питания наших электрических устройств. Напряжение от этих вилок варьируется в зависимости от того, в какой части мира мы находимся. Например: в Северной Америке используется ~ 120 В, в Европе — ~ 230 В, в Австралии и Индии — ~ 230 В, а в Великобритании — ~ 230 В.
Это стандартные напряжения, установленные государственными постановлениями каждой страны. Вы можете найти их в Интернете или мы можем просто измерить их дома, если у вас есть нужные инструменты.

Находясь в Великобритании, я провел несколько измерений напряжения в стандартной домашней розетке. Вы можете видеть, что я получаю около 235 В на этой вилке, используя простой счетчик энергии. В качестве альтернативы я могу использовать мультиметр, чтобы также прочитать это. Значение немного меняется в течение дня, иногда выше, иногда ниже, но держится в пределах определенного допуска.

Если у вас нет счетчика энергии или мультиметра, они очень дешевые и очень полезные, поэтому я рекомендую вам их приобрести.

Теперь эти напряжения в розетках в наших домах однофазные от соединения звездой. Они происходят от соединения между одной фазой и нейтральной линией или, другими словами, всего одной катушкой от генератора.
Но мы также можем подключиться к двум или трем фазам сразу, то есть к двум или трем катушкам генератора, и если мы это сделаем, то получим более высокое напряжение.

В США мы получаем 120 В от одной фазы или 208 В от двух или трех фаз.
В Европе мы получаем однофазное напряжение 230 В или 400 В.
В Австралии и Индии мы получаем однофазное напряжение 230 В или 400 В. Когда я подключаюсь ко всем трем фазам, я получаю три синусоидальные волны подряд.

Так что тут происходит, почему мы получаем разные напряжения и почему мы получаем эти синусоиды?

Итак, подведем итоги. Мы получаем полезную электроэнергию, когда много электроны движутся по кабелю в одном направлении. Мы используем медные провода, потому что каждый из миллиардов атомов внутри медного материала имеет слабосвязанную электрон на самой внешней оболочке. Этот слабо связанный электрон может свободно двигаться между другими атомами меди, и они действительно движутся все время, но случайным образом. указания, которые нам не нужны.

Чтобы заставить их двигаться в одном направлении, мы перемещаем магнит вдоль медного провода. Магнитное поле заставляет свободные электроны двигаться в одном направлении. Если мы смотаем медную проволоку в катушку, то сможем поместить больше атомов меди в магнитное поле и сможем переместить больше электронов. Если магнит движется вперед только в одном направлении, то электроны текут только в одном направлении, и мы получаем постоянный или постоянный ток, это очень похоже на то, как вода течет в реке прямо из одного конца в другой. Если мы двигаем магнит вперед, а затем назад, мы получаем переменный или переменный ток, в котором электроны движутся вперед, а затем назад. Это очень похоже на морской прилив, вода постоянно течет назад и вперед снова и снова.

Вместо того, чтобы целый день двигать магнит туда-сюда, Вместо этого инженеры просто вращают его, а затем помещают вокруг него катушку из медного провода. снаружи. Мы разделяем катушку на две, но держим их соединенными, а затем помещаем один сверху и один снизу для покрытия магнитного поля.

Когда генератор запускается, северный и южный полюса магнита находятся непосредственно между катушками, поэтому катушка не испытывает никакого воздействия и электроны не двигаются. Когда мы вращаем магнит, северная сторона проходит через верхнюю катушку, и это толкает электроны вперед. Когда магнитное поле достигает своего максимума, начинает течь все больше и больше электронов, но затем оно проходит свой максимум и снова стремится к нулю. Затем пересекается южный магнитный полюс и тянет электроны назад, опять же, количество движущихся электронов меняется по мере изменения силы магнитного поля во время вращения.

Если построить график изменения напряжения при вращении, то получится синусоидальная волна, где напряжение начинается с нуля, увеличивается до максимума, а затем уменьшается до нуля. Затем приходит южный полюс и тянет электроны назад, так что мы получаем отрицательные значения, снова увеличиваясь до максимального значения, а затем возвращаясь к нулю.

Эта цепь дает нам однофазное питание. Если мы добавим вторая катушка поворачивается на 120 градусов от первой, тогда мы получаем вторую фазу. Эта катушка испытывает изменение магнитного поля в разное время по сравнению с к первой фазе, поэтому форма волны будет такой же, но она будет задержана. 2 ^nd форма волны фазы не начинается, пока магнит не повернется в вращение на 120 градусов. Если мы затем добавим третью катушку с поворотом на 240 градусов от Сначала мы получаем третью фазу. Снова эта катушка испытает изменение в магнитное поле в разное время с двумя другими, поэтому его волна будет равна к остальным, за исключением того, что он будет отложен и начнется с 240 градусов вращение. Когда магнит вращается несколько раз, он в конечном итоге просто образует непрерывное 3-фазное питание с этими 3 формами волны.

Когда магнит совершает 1 полный оборот, мы называем это циклом. Мы измеряем циклы в герцах или Гц. Если вы посмотрите на свои электрические устройства, вы увидите либо 50 Гц, либо 60 Гц, и производитель сообщает вам, к какому типу питания должно быть подключено оборудование. Некоторые устройства могут быть подключены к любому из них.

В каждой стране используется частота 50 или 60 Гц. Северная Америка некоторые из Южная Америка и несколько других стран используют 60 Гц, в остальном мире использует 50 Гц. 50 Гц означает, что магнит совершает 50 оборотов в секунду, 60 Гц означает магнит совершает 60 оборотов в секунду.

Если магнит делает полный оборот 50 раз в секунду, что составляет 50 Гц, то катушка в генераторе испытывает изменение полярности магнитного поля 100 раз в секунду (север, затем юг или положительное, а затем отрицательное), поэтому напряжение изменяется между положительным значением и отрицательным значением 100 раз в секунду. Если это 60 Гц, то напряжение будет меняться 120 раз в секунду. Поскольку напряжение толкает электроны для создания электрического тока, электроны меняют направление 100 или 120 раз в секунду.

Мы можем рассчитать, сколько времени требуется для завершения одного оборота, используя формулу Время T = 1 / f.
f = частота. Таким образом, питание с частотой 50 Гц занимает 0,02 секунды или 20 миллисекунд, а питание с частотой 60 Гц — 0,0167 секунды или 16,7 миллисекунды.

Итак, мы видели ранее, что напряжения в розетках во всем мире разные.

Эти напряжения известны как среднеквадратичное значение или среднеквадратичное значение. Мы собираемся вычислить это чуть позже в видео. Напряжение, выходящее из штепсельных носков, не постоянно 120, 220, 230 или 240В. Мы видели на синусоиде, что она постоянно меняется между положительными и отрицательными пиками.

Например, пики на самом деле намного выше.
В США напряжение в розетке достигает 170 В
В Европе достигает 325 В
В Индии и Австралии достигает 325 В

Мы можем рассчитать это пиковое или максимальное напряжение по формуле: если мы сложим их мгновенные напряжения вместе, то мы просто получим ноль, потому что они компенсируют друг друга, мы рассмотрим это позже.

К счастью, какому-то умному человеку пришла в голову идея использовать среднеквадратичное значение напряжения, равное средней мощности, рассеиваемой чисто активной нагрузкой, которая вместо этого питается постоянным током.

Другими словами, они рассчитали напряжение, необходимое для питания ограничительной нагрузки, такой как нагреватель, питаемый от источника постоянного тока. Затем они выяснили, каким должно быть напряжение переменного тока, чтобы производить такое же количество тепла.

Давайте очень медленно вращать магнит в генераторе, а затем рассчитаем напряжения для каждого сегмента и посмотрим, как это формирует синусоиду для каждой фазы.

ЭКОНОМЬТЕ ВРЕМЯ: загрузите нашу трехэтапную таблицу Excel здесь
США 👉 http://engmind.info/3-Phase-Excel-Sheet
EU 👉 http://engmind.info/3-Phase-Excel-EU
ИНДИЯ 👉 http://engmind.info/3-Phase-Excel-IN
Великобритания 👉 http://engmind.info/3-Phase-Excel-UK
АВСТРАЛИЯ 👉 http://engmind.info/3-Phase -Excel-AU

Если мы разделим окружность генератора на сегментов, отстоящих друг от друга на 30 градусов, чтобы дать нам 12 сегментов, мы можем видеть, как каждая волна сделанный. Я также нарисую график с каждым из сегментов, чтобы мы могли вычислить напряжение и постройте это. Кстати, вы можете разделить это на столько сегментов, сколько как угодно, чем меньше сегмент, тем точнее расчет.

Сначала нам нужно преобразовать каждый сегмент из градусов в радианы. Мы делаем это по формуле:

Для первой фазы мы вычисляем мгновенное напряжение на каждом сегменте по формуле.
(Мгновенное напряжение просто означает напряжение в данный момент времени)

Так, например, при 30 градусах вращения или 0,524 радиана мы должны получить значение
84,85 для источника питания 120 В
155,56 для источника питания 220 В
162,63 для источника 230 В питание
169,71 для питания 240 В

Просто выполняйте этот расчет для каждого сегмента, пока таблица не будет заполнена за 1 полный цикл.

Напряжения синусоидальной волны фазы 1 на сегментах 30 градусов

Теперь, если мы построим это, мы получим синусоидальную волну, напряжение в каждой точке во время вращения. Вы видите, что значения увеличиваются по мере магнитное поле становится сильнее и заставляет течь больше электронов, чем уменьшается, пока не достигнет нуля, где магнитное поле находится точно между север и юг через катушку, так что это не имеет никакого эффекта. Затем приходит южный полюс и начинает тянуть электроны назад, так что мы получаем отрицательное значение, и это увеличивается по мере изменения интенсивности магнитного поля южных полюсов.

Для фазы 2 нам нужно использовать формулу

«(120*pi/180))» эта конечная часть просто учитывает задержку, потому что катушка находится на 120 градусов от первой.

Например, при 30 градусах для фазы 2 мы должны получить значение
-169,71 для источника питания 120 В
-311,13 для источника питания 220 В
-325,27 для источника питания 230 В
339,41 для источника питания 240 В

3 90 для каждого сегмента, пока таблица не будет заполнена за 1 полный цикл.

Для фазы 3 нужно использовать формулу

Пример: при 30 градусах для фазы 3 мы должны получить значение
84,85 для питания 120В
155,56 для питания 220В
162,63 для питания 230В
162,71 Supply

Так что просто выполняйте этот расчет для каждого сегмента, пока таблица не будет заполнена для 1 полного цикла.

Теперь мы можем построить это, чтобы увидеть форму волны фаз 1.2 и 3 и то, как меняются напряжения. Это наш трехфазный источник питания, показывающий напряжение на каждой фазе при каждом повороте генератора на 30 градусов.

Если мы попытаемся просуммировать мгновенное напряжение для всех фазы на каждом сегменте, мы видим, что они компенсируют друг друга. Так вместо этого мы собираемся использовать эквивалентное среднеквадратичное напряжение постоянного тока.

Чтобы сделать это для фазы 1, мы возводим в квадрат мгновенное значение напряжения для каждого сегмента. Сделайте это для всех сегментов для полного цикла.

Затем сложите все эти значения вместе, а затем разделите это число на количество сегментов, которые у нас есть, в данном случае у нас есть 12 сегментов. Затем извлекаем квадратный корень из этого числа. Это дает нам среднеквадратичное значение напряжения 120, 220, 230 В или 240 В в зависимости от источника питания, для которого вы рассчитываете.

Это фазное напряжение. Это означает, что если мы подключим устройство между любой фазой и нулевой линией, тогда мы получим Vrms 120, 220, 230 или 240В так же, как у вас дома.

Теперь мы делаем то же самое для двух других фаз. Возведите в квадрат значение каждого мгновенного напряжения.

Если нам нужно больше энергии, мы подключаем между двумя или тремя фазы. Мы рассчитываем подаваемое напряжение путем возведения в квадрат каждого из мгновенных напряжения на фазу, затем сложите все три значения вместе для каждого сегмента, а затем возьмите квадратный корень из этого числа.

Вы увидите, что трехфазное напряжение составляет

208 В для источника 120 В
380 В для источника 220 В
398 В для источника 230 В
415 В для источника 240 В

Мы можем получить два напряжения от трехфазного поставлять.
Меньшее напряжение мы называем фазным напряжением, и мы получаем его, подключая любую фазу к нейтральной линии. Вот как мы получаем напряжение от наших розеток в наших домах, потому что они подключены только к одной фазе и нейтрали.

Мы называем большее напряжение нашим линейным напряжением, и мы получаем его, соединяя любые две фазы. Вот как мы получаем больше энергии от источника питания.

Например, в США многим приборам требуется 208 В, потому что 120 В недостаточно мощны, поэтому нам приходится подключаться к двум фазам. В Северной Америке мы также можем получить системы на 120/240 В, которые работают по-другому. Мы расскажем об этом в другом уроке.

---

7 фактов, которые необходимо знать о нейтральном проводе в трехфазной цепи

Если вы обучаете учеников-электриков или являетесь профессионалом в области электротехники, вы наверняка слышали термины «нейтральный провод», «нейтральный проводник» или «нейтральный ток» при обсуждении трехфазных цепей. В этом блоге я расскажу о 7 фактах, которые вам нужно знать или объяснить своим ученикам о нейтральном проводе в трехфазной цепи. Этот список ни в коем случае не является исчерпывающим, но охватывает некоторые из наиболее важных аспектов.

Давайте разберемся с основами

Трехфазная система имеет три ответвления, по одному на каждую фазу. Если это трехфазное питание или трансформатор, эти три ветви будут обмотками генератора переменного тока или трансформатора.

Сторона нагрузки может иметь больше вариаций, например, если система представляет собой сбалансированную электрическую нагрузку, то три ветви будут каждой фазой нагрузки, например обмотки двигателя. А если система представляет собой несбалансированную электрическую нагрузку, на каждую фазу может приходиться несколько нагрузок.

Существуют разные способы обозначения фаз, и наиболее популярными способами в Австралии являются A, B и C или U, V и W. Каждая из этих фаз имеет два конца, и они пронумерованы метками, например, концы фазы U являются U1 и U2

Звезда шоу

Вы можете подключить 3-фазные системы двумя способами – звездой и треугольником. В этом посте мы обсудим только соединение по схеме «звезда», потому что для соединения по схеме «треугольник» не требуется нейтральный провод.

Соединение звездой — это когда одна сторона каждой фазы соединена в звезду, а другая сторона соединяется с линиями. Стороны в точке звезды должны быть согласованы; то есть все они должны быть 2 или 1, но никогда не смешиваться.

Изображение клеммной колодки двигателя и цепи обмотки.

Хорошо. Давайте проясним 7 фактов

Факт 1: Вы получаете два напряжения от 3-фазной сети из-за нулевого провода

В Австралии наиболее популярными 3-фазными напряжениями питания являются 400 В и 230 В. Возможно, вы также видели 415 В/240 В, это другой способ сказать то же самое. 400 В — это линейное напряжение, а 230 В — фазное.

Эта установка эффективна, поскольку позволяет подключить трехфазную нагрузку таким образом, чтобы каждая фаза имела напряжение 230 В или 400 В, или подключить однофазную нагрузку, для которой требуется 230 В на одну фазу и нейтраль

Если бы не было нейтрального провода, был бы возможен только первый сценарий. Еще один момент, который следует помнить, это то, что линейные и фазные токи в системах, соединенных звездой, одинаковы.

Факт 2: Нейтральный провод не требуется для сбалансированных нагрузок

Сбалансированные нагрузки — это трехфазные электрические нагрузки, такие как трехфазный двигатель или трехфазный водонагреватель. Эти нагрузки спроектированы таким образом, что каждая фаза имеет одинаковое сопротивление или импеданс, поэтому, если они имеют одинаковое напряжение на каждой фазе, ток также будет одинаковым.

Сбалансированная система удовлетворяет следующим критериям

1. Ток в каждой линии одинаков и
2. Коэффициент мощности постоянен, что означает, что фазовый угол каждого тока соответствует их фазным напряжениям

В однофазных , нагрузки нейтральный провод обеспечивает обратный путь для тока, а в сбалансированных трехфазных нагрузках, поскольку они удовлетворяют вышеуказанным критериям, токи входят и возвращаются через линии, создавая 0 А несимметричного тока. Таким образом, нет необходимости в нейтральном проводе.

3-фазная сбалансированная нагрузка, соединенная звездой, с нейтралью

Факт 3: Ток в нейтральном проводе представляет собой векторную сумму всех линейных токов

В сбалансированной системе, когда все токи и их коэффициенты мощности одинаковы, векторная сумма всех линейных токов равна 0 А. Вот почему в симметричной системе нет необходимости в нейтральном проводе. Математический расчет может быть довольно сложным, поэтому я расскажу об этом в другом посте, а здесь я покажу вам графический метод или векторный метод.

Допустим, токи равны

IA = 5 А, IB = 5 А и IC = 5 А, а коэффициент мощности электрической нагрузки равен 1, что означает, что фазовые углы равны 0, 120 А и 240 А соответственно.

Воспроизвести видео

Что происходит с током нейтрали, когда линейные токи различны или имеют разный фазовый угол? Как вы понимаете, это будет не 0 А, поэтому давайте найдем ток нейтрали для следующего примера

IA = 727 мА при 0 градусах

IB = 727 мА при отставании 120 градусов A

IC = 1,927 A при отставании 240 градусов A

Воспроизведение видео

Поскольку ток нейтрали возвращается к источнику питания, направление вектора будет противоположным. Это означает, что нам нужно измерить фазовый угол в обратном направлении.

Факт 4: Нейтральный провод проводит ток симметрии в несбалансированных нагрузках

Нагрузка, которая не потребляет одинаковый ток в каждой линии или имеет разный фазовый угол тока, считается несимметричной электрической нагрузкой. Обычно это происходит во всех трехфазных установках, потому что в установке может быть несколько однофазных и трехфазных нагрузок, и вы не можете контролировать, какая линия потребляет ток одновременно. В этих случаях токи не уравновешиваются, и остается некоторый остаток. Это небалансный ток, и одно из назначений нейтрального провода — доставить его к источнику питания.

Воспроизвести видео

Без нулевого провода в системе возникают всевозможные нестабильности, такие как нестабильное напряжение, неожиданные токи и даже опасность поражения электрическим током.

Факт 5: Обрыв нейтрального провода изменяет фазное напряжение, когда электрическая нагрузка не сбалансирована к точке звезды снабжения.

Если нейтральный провод оборван или отсоединен, несимметричный ток не может вернуться в сеть через точку звезды, но должен вернуться. Таким образом, этот ток возвращается к источнику питания по линиям.

В идеале точка звезды должна быть на 0 В, и это тот случай, когда нейтральный провод цел, но когда он сломан и из-за того, что токи вынуждены возвращаться по линиям, эта точка смещается к другому напряжению.

Воспроизвести видео

Поскольку точка звезды больше не находится на уровне 0 В, фазные напряжения на нагрузке изменяются, поскольку линейные напряжения от источника питания остаются на том же уровне, что и раньше. Например, если одна точка цепи находится на 12 В, а другая на 0 В, то разница напряжений составляет 12 В, но что, если вторая точка была на 4 В? Теперь разница напряжений будет 8В вместо 12В.

Факт 6: Обрыв нулевого провода изменяет линейные токи при несбалансированных нагрузках

Ток не может существовать без напряжения, и, как следует из закона Ома, при изменении напряжения ток изменяется вместе с ним и пропорционально ему. Как упоминалось в предыдущем разделе, обрыв нейтрали влияет на фазные напряжения, и это также влияет на фазные токи. Поскольку линейный и фазный токи в системах, соединенных звездой, одинаковы, токи в линиях также изменяются.

Изменение напряжения и силы тока вызывает изменение электрической мощности, что является причиной того, что нагрузки работают неожиданным образом. В некоторых случаях это может привести к снижению напряжения или перенапряжению; в любом случае, это плохо для электрической нагрузки и для системы.

3-фазная несимметричная цепь с подключенной нейтралью 3-фазная несимметричная цепь со звездой и обрывом нейтрали

Факт 7: Непредвиденное напряжение в точке обрыва нейтрального провода

При обрыве нейтрального провода напряжение в точке звезды не равно 0 В, а имеет другое значение. Возможно, мы никогда не узнаем, каким может быть это напряжение, потому что оно будет зависеть от подключенных нагрузок в то время, а это означает, что это напряжение может быть близко к 0 В или намного выше.

Чем выше это напряжение, тем выше риск поражения электрическим током человека или животного, завершающего разорванный путь, а это может быть очень опасно.

Заключение

Вот и все, 7 фактов, которые вам нужно знать о нейтральном проводе в трехфазной цепи. Как упоминалось ранее, этот список не является исчерпывающим, и вам может понадобиться знать больше, но это хорошее начало.

Я надеюсь, что этот пост поможет вам или вашим ученикам получить некоторые идеи или освежить в памяти то, что вы, возможно, узнали в прошлом. Пожалуйста, добавляйте свои мысли и другие факты, которые я не перечислил здесь, в комментариях.

Спасибо, что заглянули на

Поделиться этим постом

Поделиться на facebook

Поделиться на linkedin

Поделиться на Twitter

Поделиться по электронной почте

Об авторе

Husnen Rupani

Я помогаю организациям по обучению электротехнике повышать вовлеченность учащихся, разрабатывая инновационное учебное оборудование. У меня есть поговорка: «Электричество — его нельзя увидеть, его нельзя услышать, но когда почувствуешь, может быть уже поздно». Моя главная цель — превратить эту черную магию, которую мы называем электричеством, во что-то понятное людям.

Еще для изучения

Схема испытаний 10: Таймеры

Challenge Circuit 10 Timers

Husnen Rupani 28 сентября 2022 г.

Демонстрация PracStreamer

Знакомство с PracStreamer™ Узнайте, что такое PracStreamer™ и что в него входит. https://youtu.be/Zn9dVn0CzoI Простота настройки Как быстро можно настроить

Husnen Rupani 17 августа 2022 г.

Объяснение основных измерений трехфазной мощности

Хотя однофазное электричество используется для питания обычных бытовых и офисных электроприборов, трехфазные системы переменного тока почти повсеместно используются для распределения электроэнергии и подачи электроэнергии непосредственно к более высоким силовое оборудование.

В этой технической статье описываются основные принципы трехфазных систем и различия между различными возможными измерительными соединениями.

• Трехфазные системы
• Соединение звездой или звездой
• Соединение треугольником
• Сравнение звезд и треугольников
• Измерение мощности
• Подключение однофазного ваттметра
• Однофазное трехпроводное соединение
• Трехфазное трехпроводное соединение (метод двух ваттметров)
• Трехфазное трехпроводное соединение (метод трех ваттметров)
• Теорема Блонделя: необходимое количество ваттметров
• Трехфазное, четырехпроводное подключение
• Настройка измерительного оборудования

Трехфазные системы

Трехфазное электричество состоит из трех переменных напряжений одинаковой частоты и одинаковой амплитуды. Каждая фаза переменного напряжения отделена от другой на 120° (рис. 1).

Рисунок 1. Трехфазная кривая напряжения

Эта система может быть представлена ​​схематически как в виде формы волны, так и в виде векторной диаграммы (Рисунок 2).

Рисунок 2. Векторы трехфазного напряжения

Зачем использовать трехфазные системы? По двум причинам:

1. Три разнесенных по вектору напряжения можно использовать для создания вращающегося поля в двигателе. Таким образом, двигатели можно запускать без дополнительных обмоток.
2. Трехфазная система может быть подключена к нагрузке таким образом, что требуемое количество медных соединений (и, следовательно, потери при передаче) составляет половину того, что было бы в противном случае.

Рассмотрим три однофазные системы, каждая из которых подает на нагрузку 100 Вт (рис. 3). Общая нагрузка составляет 3 × 100 Вт = 300 Вт. Для подачи питания 1 ампер протекает по 6 проводам, и, таким образом, потери составляют 6 единиц.

Рисунок 3. Три однофазных источника питания – шесть единиц потерь

В качестве альтернативы, три источника питания могут быть подключены к общему возврату, как показано на рисунке 4. Когда ток нагрузки в каждой фазе одинаков, говорят, что нагрузка быть сбалансированным. При сбалансированной нагрузке и трех токах, сдвинутых по фазе на 120° друг от друга, сумма токов в любой момент времени равна нулю, и ток в обратной линии отсутствует.

Рисунок 4. Трехфазное питание, сбалансированная нагрузка — 3 единицы потерь

В трехфазной системе 120° требуется только 3 провода для передачи мощности, для которой в противном случае потребовалось бы 6 проводов. Требуется половина меди, и потери при передаче по проводам сократятся вдвое.

Соединение по схеме «звезда» или «звезда»

Трехфазная система с общим соединением обычно изображается, как показано на рис. 5, и известна как соединение по схеме «звезда» или «звезда».

Рисунок 5. Соединение звездой или звездой — три фазы, четыре провода

Общая точка называется нейтральной точкой. Эта точка часто заземляется на источник питания из соображений безопасности. На практике нагрузки не идеально сбалансированы, и для передачи результирующего тока используется четвертый нейтральный провод.

Нейтральный проводник может быть значительно меньше трех основных проводников, если это разрешено местными нормами и стандартами.

Рисунок 6. Сумма мгновенных напряжений в любой момент времени равна нулю.

Соединение треугольником

Три однофазных источника питания, рассмотренные ранее, также могут быть соединены последовательно. Сумма трех напряжений, сдвинутых по фазе на 120°, в любой момент времени равна нулю. Если сумма равна нулю, то обе конечные точки имеют одинаковый потенциал и могут быть соединены вместе.

Соединение обычно рисуется, как показано на рис. 7, и называется соединением треугольником по форме греческой буквы дельта, Δ.

Рисунок 7. Соединение треугольником — трехфазное, три провода

Сравнение звезд и треугольников

Конфигурация звездой используется для распределения питания между повседневными однофазными приборами, установленными дома и в офисе. Однофазные нагрузки подключаются к одной стороне тройника между линией и нейтралью. Общая нагрузка на каждую фазу максимально распределяется, чтобы обеспечить сбалансированную нагрузку на первичную трехфазную сеть.

Конфигурация «звезда» может также подавать одно- или трехфазное питание на более мощные нагрузки при более высоком напряжении. Однофазные напряжения являются фазными напряжениями. Также доступно более высокое междуфазное напряжение, как показано черным вектором на рис. 8.

Рис. 8. Напряжение (фаза-фаза)

Схема «треугольник» чаще всего используется для питания трехфазных промышленных нагрузок большей мощности. Однако от одного трехфазного питания треугольником можно получить различные комбинации напряжений, выполняя соединения или «отводы» вдоль обмоток питающих трансформаторов.

В США, например, система «треугольник» на 240 В может иметь обмотку с расщепленной фазой или с отводом от середины для обеспечения двух источников питания 120 В (рис. 9).

Рис. 9. Схема «треугольник» с «расщепленной фазой» или обмоткой с отводом от середины

Центральный ответвитель может быть заземлен на трансформаторе из соображений безопасности. 208 В также имеется между центральным отводом и третьей «высокой ветвью» соединения треугольником.

Измерение мощности

Мощность измеряется в системах переменного тока с помощью ваттметров. Современный цифровой ваттметр с выборкой, такой как любой из анализаторов мощности Tektronix, умножает мгновенные выборки напряжения и тока вместе для расчета мгновенной мощности, а затем берет среднее значение мгновенной мощности за один цикл для отображения истинной мощности.

Ваттметр обеспечивает точные измерения истинной мощности, полной мощности, вольт-амперной реактивной мощности, коэффициента мощности, гармоник и многих других параметров в широком диапазоне форм волн, частот и коэффициента мощности.

Чтобы анализатор мощности давал хорошие результаты, необходимо уметь правильно определять конфигурацию проводки и правильно подключать ваттметры анализатора.

Подключение однофазного ваттметра

Рис. 10. Однофазные, двухпроводные измерения и измерения постоянного тока

Требуется только один ваттметр, как показано на рис. 10. Системное подключение к клеммам напряжения и тока ваттметра не вызывает затруднений. Клеммы напряжения ваттметра подключены параллельно нагрузке, а ток проходит через клеммы тока, которые последовательно с нагрузкой.

Однофазное трехпроводное соединение

В этой системе, показанной на рис. 11, напряжение создается одной обмоткой трансформатора с отводом от середины, и все напряжения находятся в фазе. Эта система распространена в жилых домах Северной Америки, где доступны один источник питания 240 В и два источника 120 В, и на каждую ветвь могут быть разные нагрузки.

Для измерения общей мощности и других величин подключите два ваттметра, как показано на рис. 11 ниже.

Рисунок 11. Метод однофазного трехпроводного ваттметра

Трехфазное трехпроводное соединение (метод двух ваттметров)

При наличии трех проводов для измерения общей мощности требуются два ваттметра. Подключите ваттметры, как показано на рисунке 12. Клеммы напряжения ваттметров соединены между фазами.

Рис. 12. Трехфазный, трехпроводной, метод двух ваттметров

Трехфазное трехпроводное соединение (метод трех ваттметров)

Хотя для измерения общей мощности в трехпроводной системе требуется только два ваттметра, как показано ранее, иногда удобно пользоваться тремя ваттметрами. В соединении, показанном на рисунке 13, ложная нейтраль была создана путем соединения клемм низкого напряжения всех трех ваттметров вместе.

Рисунок 13. Трехфазное, трехпроводное (метод трех ваттметров: установите анализатор в трехфазный, четырехпроводный режим.)

Трехпроводное, трехпроводное подключение имеет преимущества, заключающиеся в индикации мощности в каждой фазе ( невозможно при подключении двух ваттметров) и напряжения между фазой и нейтралью.

Теорема Блонделя: необходимое количество ваттметров

В однофазной системе всего два провода. Мощность измеряется одним ваттметром. В трехпроводной системе требуется два ваттметра, как показано на рис. 14.

Рисунок 14. Доказательство для трехпроводной системы «звезда»

В общем случае необходимое количество ваттметров равно количеству проводов минус один.

Доказательство для трехпроводной системы «звезда»

Мгновенная мощность, измеренная ваттметром, является произведением мгновенных значений напряжения и тока.

• Показание ваттметра 1 = i1 (v1 – v3)
• Показания ваттметра 2 = i2 (v2 – v3)
• Сумма показаний W1 + W2 = i1v1 – i1v3 + i2v2 – i2v3 = i1v1 + i2v2 – (i1 + i2) v3
• (Из закона Кирхгофа: i1 + i2 + i3 = 0, поэтому i1 + i2 = -i3)
• 2 показания W1 + W2 = i1v1 + i2v2 + i3v3 = общая мгновенная мощность в ваттах.

Трехфазное, четырехпроводное подключение

Для измерения общей мощности в четырехпроводной системе требуются три ваттметра. Измеренные напряжения являются истинными фазными напряжениями. Линейные напряжения можно точно рассчитать по амплитуде и фазе фазных напряжений с помощью векторной математики.

Современный анализатор мощности также будет использовать закон Кирхгофа для расчета тока, протекающего в нейтральной линии.

Настройка измерительного оборудования

Для заданного количества проводов требуется N, N-1 ваттметров для измерения общих величин, таких как мощность. Вы должны убедиться, что у вас достаточное количество каналов (метод 3-х ваттметров), и правильно их подключить.
