Как подключить диммер — описание применения и монтаж диммера (115 фото)

Теперь для получения приглушенного полумрака в комнате не надо выкручивать лампочки или прикрывать люстру плотной тканью — достаточно приобрести диммер и настроить интенсивность освещения. С его помощью можно не только экспериментировать с затемненностью, но и существенно экономить потребляемую электроэнергию.

Тем, кто не знаком с таким современным чудом электротехники, приглашаем подробнее узнать функциональность, принцип работы и схему для подключения диммера.

Краткое содержимое статьи:

Что это такое?

Достаточно один раз посмотреть на фото диммера, чтобы понять, что внешне он сильно похож на всем знакомый выключатель: такая же форма, пластмассовый корпус и разъемы для подключаемых проводов. Отличие одно — вместо прямоугольной клавиши поворотная кнопка, несколько одинаковых или сенсорная панель.

Именно эти дополнения расширяют возможности и функции устройства. Например, современные сенсорные или кнопочные диммеры способны:

• Настраивать интенсивность света, при этом не нанося вред проводке, лампам;
• Продлевать срок службы лампочек;
• Существенно экономить потребленную электроэнергию за счет снижения нагрузки на сеть;
• Снижать риск короткого замыкания, разрыва или перегревания проводки, так как мощность и сила тока доводятся до минимума.

Есть лишь один недостаток — высокая цена, которая окупается через несколько месяцев сниженными суммами в квитанциях за свет. Многих пугает также неизвестность прибора, но на самом деле, принцип работы диммера безопасный и понятный каждому, кто проходил в школе курс физики.

Как работает диммер

Принцип работы устройства несложный и объясняется основными элементами конструкции — динистором и симистором, которые способны ограничивать силу поступающего тока в обе стороны от прибора.

В итоге, воспользовавшись регулятором, можно настроить подходящую мощность. Важен и момент плавность переключения, за что отвечает специальное приспособление «отсечка фазы».

Каким бывает регулятор

Современные рынки предлагают несколько видов диммеров. В основном деление происходит по типу регулятора:

• Поворотные, в которых регуляция интенсивности освещения возможна через круглую поворотную ручку.
• Кнопочные, с одной или несколькими кнопками на сенсорном экране, предлагающими несколько вариантов пропускаемой мощности.

Также разнятся устройства по форме (круглые, квадратные, прямоугольные), количестве регулируемых светильников (от одного до четырех), цвету, материалу и многому другому, что существенно не влияет на их эксплуатацию.

Как выбрать подходящий

Представленный ассортимент порождает закономерный вопрос: какой диммер лучше выбрать? Помогут с ответом полезные советы:

• Стандартный диммер подходит только для галогенных ламп и ламп накаливания, для светодиодов необходимо подбирать специальные устройства.
• Максимальная нагрузка должна превышать существующее напряжение в сети.
• Хорошо зарекомендовали себя производители «Berker», «Bironi», «Simon».

Особенности подключения

Как таковых, особых моментов, как подключить выключатель с диммером, нет — процесс монтажа идентичен стандартной розетке или простому выключателю.

Алгоритм выглядит следующим образом:

• Отключить подачу питания в квартире или доме (во всех помещениях сразу).
• Проверить мультиметром или индикаторной отверткой отсутствие электричества в конкретной линии.
• Если требуется заменить старый выключатель на устройство с регуляцией, необходимо освободить коробку от имеющегося прибора (снять защитную крышку, выкрутить болты или убрать зажимы, отсоединить фазу, ноль и заземление, вытащить корпус).
• Если необходимо вставить диммер на новое место, то потребуется подготовить монтажную коробку (нанести разметку, проштробить отверстие и каналы для подходящей проводки, удалить пыль, вставить подрозетник, вывести проводку).
• В пустой подрозетник вставить заднюю часть диммера.
• Соединить фазу с фазой, ноль с нулем, а заземление с заземлением.
• Проверить прочность соединений, установить клеммы.
• Зафиксировать декоративную крышку.
• Проверить работоспособность.

Заменив стандартный выключатель на диммер, можно не только обзавестись интересной современной диковинкой, но и добавить в жизнь комфорта, снизить расходы. Осталось только подобрать подходящее устройство и приступить к монтажу.

Фото диммера

Вам понравилась статья? Поделитесь 😉

с какими лампами работает, схемы, управление

Освещение у нас в домах становится все более сложным. Часто оно имеет несколько уровней — многоуровневое освещение теперь почти норма. А еще стало популярным использовать регулировку яркости света. Это, конечно, удобно — задавать тот уровень освещения, который необходим в конкретное время. Часто реализуют это при помощи диммеров. Это небольшие устройства, которые позволяют регулировать яркость свечения ламп. Хотя это и не единственное решение. Например, на стадии ремонта можно распланировать освещение так, что регулировать яркость ламп просто не будет необходимости. Но использование светорегуляторов проще, если ремонт далеко позади, а хочется иметь возможность изменять освещение. Вот тогда и используют эти устройства. О том, какие бывают светорегуляторы, как подключить диммер вместо старого выключателя или «поставить его с нуля» и поговорим дальше.

Содержание статьи

• 1 Виды диммеров
• 2 Принцип работы
  • 2.1 Современные виды
• 3 Что лучше: специальный регулятор для светодиодных ламп или диммируемые модели
• 4 Виды корпуса и способа управления
• 5 Как подключить диммер: схемы, способы
  • 5. 1 Подключаем выключатель с диммером
  • 5.2 Последовательно с выключателем
  • 5.3 Подключить лампочку через диммер
  • 5.4 Со светодиодными лампами и лентами

Виды диммеров

Часто используются осветительные приборы разного типа: лампы накаливания — обычные и галогенные, светодиодные лампы и ленты, лампы дневного света и экономки. Иногда в одном помещении присутствует несколько типов ламп. Но вот в чем проблема: под разные типы ламп требуются различные типы светорегуляторов. Есть, конечно, универсальные диммеры, но стоимость их высока.

Диммеры отличаются не только по внешнему виду, но и по типу ламп, с которыми они работают

Итак, первоначально надо купить нужный диммер. Это важно, так как далеко не все регуляторы, которые хорошо работают с обычными лампочками накаливания, могут регулировать экономки или светодиодные лампы. Давайте разбираться какими бывают диммеры и как их выбрать. Они отличаются по типу нагрузки:

• Для ламп накаливания, включая галогенные, работающие от 220 В.
• Галогенные лампы постоянного тока (электронный трансформатор на 12 В).
• Для светодиодных и люминесцентных ламп со стандартным патроном.
• Универсальные.

Это схема регулятора яркости для галогенных ламп на 12 В

То есть, сначала покупаете лампу, затем под тип используемых лампочек подбираете диммер. Причем, необходимо учитывать еще и потребляемую мощность. По мощности диммеры бывают следующих типов:

• Небольшой мощности — от 200 Вт до 1000 Вт. Очень часто совмещены с выключателем, но могут быть и в виде отдельного устройства. Второй тип устанавливается в такой же подрозетник, как и обычный выключатель.
• Мощные — выше 1000 В обычно монтируются в электрическом щите, устанавливаются на DIN- рейку, но в быту используются редко. Разве что для регулирования мощности ТЭНов и другой подобной нагрузки.

Схема диммера на тиристоре — для обычных ламп и индуктивной нагрузки (не для емкостной, к которым относятся почти все лампы со встроенными преобразователями тока)

При выборе мощности димера, следует предусмотреть запас в 20-30%. В таком случае компоненты устройства будут работать в оптимальном режиме, что продлит срок эксплуатации. При работе «на грани» или с перегрузкой, диммеры быстро выходят из строя — через пару лет. Если в сети часто скачет напряжение, это еще усугубляет ситуацию. Так что «запас» у светорегулятора по мощности должен быть. После того как выбрали тип, можно думать, как подключить диммер.

Принцип работы

Чтобы уменьшить яркость свечения лампы, надо понизить напряжение, которое на нее подается. Самые первые светорегуляторы использовали для этого переменное сопротивление — реостат. Решение далеко не идеальное, так как впустую расходовалось очень много энергии. Электрическая энергия преобразовывалась в тепловую, а ее надо было рассеивать. Именно поэтому первые диммеры имели большие размеры — надо было отводить тепло от реостата. К плюсам такого решения можно отнести то, что нагрузка была резистивного типа, без всяких наводок и помех.

Чуть позже стали использовать регулируемый автотрансформатор. Потерь электроэнергии минимум, нагрузка тоже «нормального типа», но стоимость высокая, размеры — большие. В быту они так и не использовались, применялись для освещения студий — весили пару килограммов и стоили полторы сотни долларов.

Благодаря тиристорам, появились простые и экономичные схемы.

Простая схема светорегулятора на тиристоре

Современные виды

Современные диммеры построены на полупроводниковых приборах — симисторах и транзисторах. Значительная часть устройств сделана на симисторах. Это электронный ключ, который открывается при появлении короткого импульса на базе, а отключается, когда напряжение становится нулевым. В диммерах, которые управляют лампами 220 В, отключение происходит автоматически, 100 раз в секунду. В сети с переменным напряжением 50 Гц, именно столько раз питание переходит через нулевую отметку. С такими диммерами совместимы только лампы накаливания — обычные и галогеновые, причем галогентки должны быть на 220 В.

Кроме ограничений по типу управляемых ламп, недостатком светорегуляторов этого типа являются помехи, которые возникают при включении/выключении помех. Помехи влияют на чувствительные электронные приборы, на устройства, которые используют радиочастоты. Именно такие проблемы могут возникать после установки дешевых диммеров. В более дорогие встраивается защиты — на входе ставятся фильтры (обычно LC-типа).

Схема универсального диммера для всех типов ламп

Для использования со светодиодными лампами и «экономками» диммеры делают на основе ШИМ-модуляторов и МОР-транзисторов. С таким светорегулятором совместимы любые светодиоды, так как питание они подают заниженного уровня, а частота его очень велика — около 300 Гц, что нашим глазом не регистрируется, для светодиода никоим образом некритично. Единственный недостаток диммеров с ШИМ-контроллером — цена.

Что лучше: специальный регулятор для светодиодных ламп или диммируемые модели

Предположим, что регулятор света у вас стоял и успешно работал с лампами накаливания. Вы решили сэкономить — поставить светодиодные или люминесцентные лампы, но они со старым регулятором не работают. Иногда приходит идея купить диммируемые лампы, а регулятор не менять. Оно вроде понятно — лампочки проще вкрутить, чем думать, как подключить диммер. Но есть у этого решения большой мину — диммируемые лампы дорогие и есть далеко не везде. И еще — на малом напряжении диммируемые, все-таки, могут моргать или попросту гаснуть. Так что, если ламп достаточно много, возможно стоит купить «специальный» диммер для светодиодных ламп, а сами лампочки поставить любые — лишь бы не давали стробоскопического эффекта. Если посчитать, это может оказаться более выгодно.

Схема диммера для светодиодных ламп (без трансформатора на железном сердечнике)

Заменить старую модель на новую, труда не составит. Разве что вы купите диммеры Legrand. Они очень надежны, хорошо работают, но корпус имеют другой. Под них нужна специальная коробка. Можно попытаться поставить в «стандартную» для нас, но внешний вид при такой установке до ума довести тяжело — надо чем-то закрыть пустоты по краям.

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Как подключить диммер: схемы, способы

Вызывать электрика для установки диммера совсем не обязательно. В его подключении ничего сложного нет. Понадобится только отвертка. Как и на обычный выключатель, на совмещенный со светорегулятором, заводится фазный провод. Если у вас разводка проводки сделана под «обычные» выключатели, их просто заменяем на регулируемые.

Вообще, установка выключателя с диммером даже проще чем обычного. У них зажимы для проводов выведены на задней крышке. Зажимы, обычно «под винт». То есть, откручиваем немного винт (на пару оборотов), вставляем зачищенный от изоляции проводник, затягиваем винт. Зачищаем изоляцию так, чтобы винт упирался в медь. Но длина оголенного проводника не должна быть слишком большой — нельзя чтобы из контакта торчал голый провод.

Как подключить диммер. Все даже проще, чем с обычным выключателем

Единственное о чем надо помнить — перед тем как подключить диммер, отключите питание. Выключаем автоматы в щите или выкручиваем пробки — у кого что. И не забудьте оповестить домашних — вдруг кто-то не в курсе, что вы работаете и могут включить питание.

Подключаем выключатель с диммером

Если вы заменяете обычный выключатель на диммируемый, проблем вообще никаких. Схемы подключения диммера и выключателя ничем не отличается. Сравнивайте сколько угодно. Все один в один. Только надписи на картинках разные.

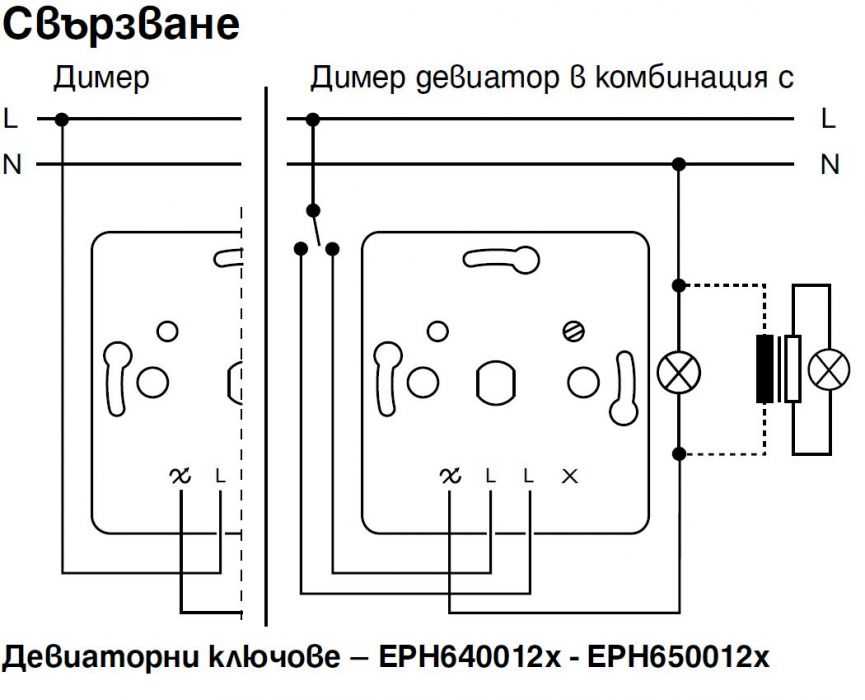

Схема подключения диммера с выключателем: все точно так же как с обычным

Все так же на выключатель/светорегулятор заводится фаза, а нейтраль и земля идут напрямую на светильник. Если у вас стоит выключатель, разобрали его, вынули из подрозетника, открутили провода, прикрутили в том же порядке проводники к диммеру, установили его на место, закрепили. Все.

Не изменяется ничего и если вы хотите подключить диммер вместо проходного выключателя. Находите модели проходных переключателей с возможностью регулирования яркости, и просто ставите его вместо старого, сохраняя порядок подключения проводов.

Последовательно с выключателем

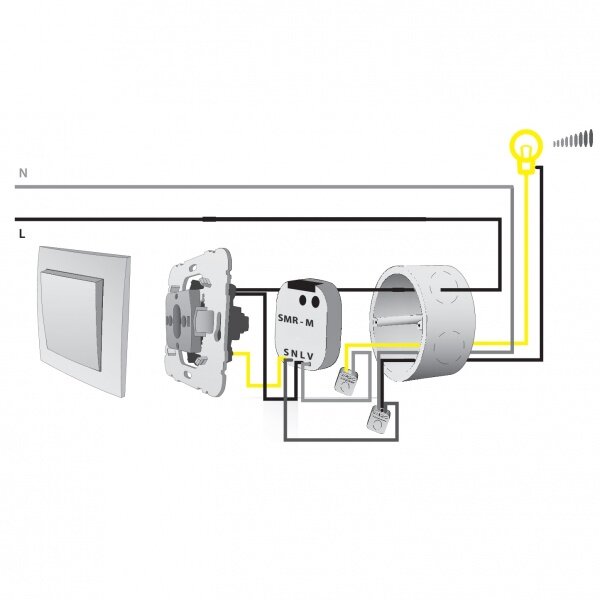

Если диммер — отдельное устройство, его можно и установить отдельно. Это может быть удобным в спальне. Выключатель располагают возле двери, а регулятор яркости света ставят рядом с кроватью. Удобно — нет необходимости вставать чтобы сделать свет ярче или создать более уютную обстановку. Правда, в этом случае будет удобнее поставить два проходных выключателя. Тогда чтобы выключить свет тоже не надо будет вставать. И в этом случае тот выключатель, что возле кровати, тоже лучше взять с диммером, или поставить отдельное устройство — после выключателя.

Как подключить диммер после выключателя

Несколько слов пояснения к схеме. Провод нарисован один, так как второй — нулевой — идет к светильнику напрямую. На выключатель или на диммер заводится только и исключительно фаза. Так что провод, который пришел с выключателя, заводим на вход светорегулятора, а с его выхода провод тянем к светильнику.

Подключить лампочку через диммер

Если вы хотите подключить обычную лампочку через светорегулятор. Это, кстати, можно провернуть с обычной настольной лампой — вместо или вместе с обычной кнопкой установить регулятор яркости. По сути, мы реализуем ту же схему, что представлены в предыдущем пункте. Надо установить регулятор яркости лампы в разрез одного из проводов. Обращаем внимание — только одного из двух.

Диммер на шнуре к лампе

Для этого шнур питания разрезаем, концы зачищаем. Два конца от двух кусков кабеля сращиваем, изолируем. Другие два конца — те, которые остались свободны — подключаем к гнездам регулятора. Если найдете специальную модель, которая устанавливается на шнур, предварительно придется снять крышку. Но ничего сложного в этом нет — там либо два шурупа, либо две (или больше) защелки. Внутри вы найдете все те же два разъема под провода. После их подсоединения можно проверять работу.

Со светодиодными лампами и лентами

Если светодиодные лампы питаются от пониженного постоянного напряжения, диммер надо ставить до преобразователя. Стандартные регуляторы интенсивности освещения рассчитаны на работу с переменным напряжением. Поэтому фазу заводят сначала на светорегулятор, затем подают ее на преобразователь. В этом случае провод нейтрали тоже напрямую подается на преобразователь.

Как включить LED лампу постоянного тока через диммер

Есть и второй способ подключения диммера к светодиодам. Если вы купите регулятор яркости, который работает от постоянного напряжения, его надо будет ставить после преобразователя. И неважно, дальше пойдет питание на лампы или на ленты. Зависит это от параметров регулятора яркости освещения.

Если регулятор яркости рассчитан на постоянное напряжение, его ставят после преобразователя

В случае подключения светодиодных лент, также обязательно учитывать мощность регулируемой нагрузки. Она не должна превышать максимально допустимую для диммера. В идеале должна быть меньше хотя бы на четверть.

Как правило, мощность блоков питания значительно ниже, чем диммера. Подключить к нему получается только две-три ленты по 5 метров, если они дают мощное свечение. Ставить на каждый усилитель по регулятору света не всегда разумно. Если есть желание отдельно регулировать разные части освещения (подсветку разных уровней, например) — пожалуйста. Но если это один контур подсветки потолка, например, имеет смысл одновременно регулировать все ленты. Потому что двумя отдельными, вы точно тон в тон не попадете.

Как подключить диммер: установка светорегулятора для светодиодных лент с усилителем

Чтобы решить эту проблему, ставят дополнительный блок питания и усилитель. Диммер на 12 В или на 24 В в зависимости от типа лент. Он один, но регулирует и ленты, которые подключены к нему, и те, что подключены к усилителю. При выборе модели снова-таки надо посчитать мощности (не забывайте про усилитель).

Как установить диммер?

Большинство выключателей света рассчитаны на подключение двумя проводами.

Вы устанавливаете их в цепь так, чтобы горячий провод входил в выключатель, а затем провод шел от выключателя к остальной части цепи, замыкая петлю.

И, что более важно, как установить диммеры? Есть ли что-то конкретное, о чем вам нужно знать?

Подключение диммера так же просто, как подключение черного провода под напряжением к проводу под напряжением в стене и красного провода нагрузки к нагрузке. В трехсторонней схеме два провода нагрузки в конечном итоге подключаются ко второму выключателю. Затем подключите любые заземляющие провода.

Рассмотрим подробнее:

• Сколько проводов у диммера
• Как установить диммер
• Как устранить проблемы с диммером
• Где можно добавить диммер к встраиваемым светильникам

Сколько проводов должны подключать диммерные выключатели?

Количество проводов, которые должен подключить диммер, зависит от типа диммера.

Существует два типа: однополюсный диммер, который работает как единственный переключатель, управляющий набором осветительных приборов, или трехпозиционный диммер (называемый в Великобритании и Европе двухполосным), предназначенный для подключения к параллельной цепи. другой переключатель.

Современный однополюсный диммер обычно имеет три провода.

Там будет два провода под напряжением — один для подключения к черному источнику питания, а другой — к проводу, ведущему к нагрузке, то есть к источникам света.

Обычно это красный цвет. Затем идет заземляющий провод.

Провода 3-позиционного диммера ничем не отличаются — важно то, как вы их подключите.

Есть три провода под напряжением, один от «общего» терминала и два от дорожных терминалов.

Общий провод/клемма — это то, что вы подключаете к источнику питания, а дорожные провода — это то, что вы подключаете к текущей цепи, чтобы подключиться к свету и другому выключателю.

Обратите внимание: если вы купили 3-позиционный диммер, но не собираетесь использовать его вместе с другим выключателем света, вам не нужно подключать этот второй контактный провод.

В целях безопасности его можно закрыть проволочной гайкой.

Проблема здесь заключается в том, чтобы убедиться, что вы подключили правильные клеммы — подробнее об этом, когда я объясню некоторые стандартные решения по устранению неполадок ниже.

3-полосные диммеры по-прежнему будут иметь провод заземления в качестве четвертого провода.

Для обоих типов диммера это либо голая медь, либо зеленый, либо зеленый с желтой полосой.

Если он есть и в цепи есть заземляющий провод, соедините их.

Как установить диммер?

Вот пример установки диммера, будь то однополюсный или трехпозиционный переключатель.

Установка однополюсного диммера

Установить однополюсный диммер очень просто.

Два провода под напряжением должны быть подключены к проводам под напряжением в стене.

Подсоедините черный провод к линейному проводу в стене, а красный провод к проводу нагрузки. Если у вашего диммера есть дополнительный провод под напряжением, закройте его, если вы не планируете использовать другой переключатель.

Затем соедините землю, если она есть на диммере, с землей в стене.

Если на диммере есть заземляющий провод, а не в стене, заглушите его.

Но чтобы соответствовать требованиям, вам необходимо убедиться, что ваш автоматический выключатель оснащен прерывателем цепи замыкания на землю (GFCI), так как нет провода заземления, который защитит вас в случае неисправности.

В современных электрических сетях они будут установлены в соответствии с требованиями Национального электротехнического кодекса, но в старых домах может потребоваться обновление автоматического выключателя.

Установка 3-позиционного диммера

Подключение 3-позиционного диммера относительно просто, если вы используете его с 3-позиционным выключателем света.

Если боитесь запутаться, маркируйте провода во время работы.

Вы будете работать с двумя выключателями света с общей клеммой и двумя путешественниками.

Самый простой способ запомнить это — убедиться, что источник питания подключен к общей клемме одного выключателя, а лампочка подключена к общей клемме другого выключателя освещения.

Тогда это просто случай соединения одного контактора на переключателе № 1 с контактным разъемом на переключателе № 2, а затем соединения других контактеров на каждом переключателе вместе.

За исключением того, что это не так просто, если у вас еще нет трехсторонней цепи. Если вы создаете новый, вам нужно будет провести провод через стену в положение для второго переключателя.

Было бы лучше разрезать стену, где будет жить новый выключатель, и соединить с двумя дорожными проводами. Тем не менее, это может быть более крупная работа и может потребовать повторной штукатурки.

Делая это, вы гарантируете, что, пока оба переключателя находятся в выключенном положении, свет выключен, но пока один из них находится в положении «включено», свет будет работать.

Вы будете ограничены диммированием только от главного диммера, а вспомогательный переключатель будет просто переключателем включения/выключения.

Какие бы настройки диммера вы не установили, это будет яркость света.

Это отличается только в том случае, если вы покупаете специальный диммер с дополнительными диммерами.

Они позволяют приглушать свет в нескольких местах, но для их работы необходимо покупать их у одного производителя.

Опять же, убедитесь, что заземляющие провода подсоединены или заглушены, если это необходимо.

Как подключить диммер, используя всего 2 провода от стены?

Если у вас есть только два провода в стене, это будут активный и нейтральный провода.

Вам не хватает проводов заземления и нагрузки, идущих к свету. Это будет более сложная работа.

Сначала необходимо проверить осветительную арматуру и определить, есть ли в ней провод нагрузки.

Куда он бежит, если да, и можете ли вы вернуть его обратно к выключателю?

Если нет — если это совершенно новый фонарь или тот, которым не пользовались — вам нужно проложить новый провод от фонаря к выключателю.

Он должен быть красным, как обычно бывают провода нагрузки, и это поможет всем в будущем.

Затем соедините существующий черный провод под напряжением в стене с проводом под напряжением на диммере, а провод нагрузки на переключателе — с новым проводом нагрузки, идущим к свету.

Затем вам нужно будет закрыть заземляющий провод на диммере с помощью проволочной гайки.

Как описано выше, вы должны убедиться, что ваша цепь освещения имеет GFCI на автоматическом выключателе.

Если вы используете 3-полосный диммер только с двумя проводами в стене, но не подключаете 3-полосную цепь, то никаких дополнительных действий по сравнению с описанными выше шагами не требуется — заглушите неиспользуемый контактный провод.

Поиск и устранение неисправностей: общие проблемы с проводкой диммера

Вот некоторые распространенные проблемы, которые могут возникнуть с проводкой 3-ходового диммера, и способы их устранения:

Свет горит, когда оба переключателя выключены в 3-ходовой цепи

Если у вас есть трехходовая цепь с двумя переключателями, управляющими комплектом освещения, причем оба переключателя находятся в выключенном положении, а свет включен, сначала проверьте второй переключатель.

Если вы переведете его в положение «включено», он, скорее всего, выключит свет.

Теперь вы можете оставить все как есть, если не возражаете — это не вызовет особых проблем, если вы помните, в какую сторону его нужно перевернуть, чтобы активировать свет — но чтобы исправить это, вы надо будет перепаять второй выключатель.

Поменяйте местами провода, идущие к терминалам путешественников, чтобы тот, который раньше был подключен ко второму терминалу, теперь подключен к первому, и наоборот.

Это должно решить проблему.

Переключатель диммера перевернут

Если диммер полностью перевернут, вам необходимо снять его, повернуть правильно и установить заново.

Если это 3-позиционный диммер, а переключатель включения/выключения на диммере перевернут, но функция затемнения работает правильно, это, вероятно, означает, что вы неправильно подключили клеммы и подключили одну дорожных проводов в общую клемму.

Это легко сделать.

Обратитесь к руководству по диммерному выключателю, если он у вас еще есть, чтобы узнать, какая клемма какая.

Они также могут быть нанесены на сам диммер.

Вам нужно, чтобы провод под напряжением шел к общей клемме, а дорожные провода подключались к обеим клеммам.

Обратная полярность возникает только в том случае, если общий провод подсоединен к контактному разъему.

Если вы не можете определить, какая клемма какая, используйте метод проб и ошибок, убедившись, что вы всегда отключаете питание при отсоединении и повторном подключении проводов.

Свет не тускнеет

Если вы подключили диммер и свет работает, но не тускнеет, наиболее распространенной причиной является то, что вы купили лампочки, которые не диммируются.

В то время как старые галогенные лампы и лампы накаливания могут регулировать яркость, современные светодиодные лампы должны иметь специальную регулировку яркости, а многие из них — нет.

Итак, сначала проверьте это — возможно, вам просто нужно заменить старые лампы без диммирования на диммируемые.

Если это не проблема и вы используете старые лампы, возможно, вы перегрузили диммер.

Они рассчитаны на максимальную мощность; если ваши огни превышают это, сам диммер не будет работать должным образом.

Возможно, он будет работать как обычный выключатель, но не позволит приглушить свет.

Если обе эти проблемы вычеркнуты из списка, скорее всего, у вас неисправный диммер, и вам необходимо его заменить.

Освещение работает только от одного выключателя (трехходовая цепь)

Когда освещение работает только от одного выключателя, но вы думаете, что подключили оба выключателя к цепи, это означает, что вы подключили их случайно неправильно.

Тот факт, что свет работает, говорит о том, что неисправность ни в одном из переключателей отсутствует, потому что, если бы она была, это препятствовало бы прохождению тока.

Это говорит вам, что вы случайно подключили цепь, чтобы полностью обойти другой переключатель.

Еще раз взгляните на проводку и посмотрите, сможете ли вы определить, где вы ошиблись.

При необходимости пометьте каждый провод.

Диммер издает громкий жужжащий звук

Раньше старые диммеры были довольно громкими и при работе издавали значительное жужжание или жужжание.

Современные диммеры – не так уж и много. Это может случиться, но обычно это признак того, что что-то не так.

Если ваш диммер гудит, сначала проверьте проводку.

Это может быть признаком незакрепленного провода, вызывающего дугу. Но, к сожалению, это также может привести к отключению вашего автоматического выключателя.

Еще одна возможная причина – перегрузка диммера. Когда это произойдет, он может громко гудеть.

Наконец, это снова может быть признаком того, что ваш диммер неисправен и нуждается в замене.

Можно ли установить диммер на встраиваемые светильники?

Встраиваемые светильники, кроме того, что они встроены в потолок, не отличаются от любого другого источника света в вашем доме.

Таким образом, он должен нормально работать с диммерным выключателем, если вы используете диммируемые лампы.

Некоторые встраиваемые светильники запечатаны, чтобы вы не заменяли лампочку, а заменяли весь светильник, когда лампочка перегорает.

Для них необходимо обеспечить диммирование светильника.

Если вы покупаете герметичные галогенные встраиваемые светильники, все будет в порядке — только если вы покупаете светодиоды, вам нужно проверить.

Final Words

Подключение диммера обычно довольно простое.

Несмотря на то, что 3-полосный диммер может иногда сбивать с толку, обычно это достаточно просто. Просто не торопитесь, маркируйте все, что вам нужно, и у вас не должно быть никаких проблем.

Помните о совете по безопасности ключа – всегда отключайте питание, прежде чем пытаться выполнить какие-либо подключения!

Вы думали об установке диммеров?

И если да, то собираетесь ли вы использовать 3-полосные диммеры?

Как установить диммер — освещение своими руками

Привет, самодельщики! Поговорим о диммерах. Помимо потрясающего стиля и возможностей создания настроения, переход на диммерный выключатель — отличный способ сэкономить энергию и продлить срок службы ваших лампочек. Кроме того, диммерные выключатели позволяют вам получить именно то освещение, которое вы хотите для своего помещения, позволяя вам регулировать атмосферу по своему усмотрению.

Вам может быть интересно узнать, можно ли установить диммер самостоятельно, и ответ — да! Следуйте инструкциям, и мы ответим на некоторые из наиболее распространенных вопросов о диммерных переключателях и предоставим пошаговые инструкции по установке.

Прежде всего, нам нужно убедиться, что вы выбрали правильный переключатель.

Какой выключатель вам понадобится — с нейтральным проводом или без нейтрального провода — зависит от того, есть ли в вашем доме нейтральная проводка. Чтобы получить представление, проверьте, в каком году был построен ваш дом. Если он был построен в середине 1980-х годов или позже, вероятно, у него есть нейтральные провода. Дома, построенные ранее, обычно не имеют нейтральных проводов, а это означает, что вам понадобится выключатель без нейтрального провода.

Если вы не уверены, есть ли у вас нейтральная проводка или нет, вы можете проверить распределительную коробку на задней стороне выключателя света в вашем доме, выполнив следующие действия:

Примечание: Вам потребуется плоская отвертка.

1.) Отключите питание выключателя, который вы заменяете.

2.) Подтвердите отсутствие питания в цепи, включив и выключив переключатель.

3.) Снимите настенную панель существующего выключателя, отвинтив ее.

4.) Отвинтите существующий выключатель от электрической коробки и медленно вытащите его из стены.

5.) Не отсоединяйте провода от выключателя. Сфотографируйте проводку для справки.

6.) Если вы видите белый провод или их группу, значит у вас в доме нулевой провод. Вы должны увидеть четыре провода, подключенные к существующему коммутатору.

• Черный/красный провод (нагрузка) — этот провод обычно черного/красного цвета. Он идет от одного терминала на вашем существующем выключателе к вашему светильнику.
• Черный провод (линия) — этот провод выходит из распределительной коробки и подключается к клемме существующего выключателя.
• Белый провод (нейтральный) — этот провод обычно белого цвета и соединяет нейтральные провода вашего светильника, распределительной коробки и существующего выключателя.
• Зеленый или медный провод (заземление) — Этот провод обычно зеленого цвета или медный. Он выходит из вашей распределительной коробки и подключается к клемме на коммутаторе. В старых домах этого может не быть.

7.) Если к существующему выключателю не подключены белые провода, они могут быть стянуты в жгут в задней части распределительной коробки. Попробуйте вытащить провода сзади и посмотреть, не найдете ли вы пучок белых проводов. Это ваши нейтральные провода.

8.) Поместите переключатель обратно в соединительную коробку и закрепите все винты. Убедитесь, что все провода аккуратно вставлены в распределительную коробку. После установки коммутатора обратно на стену поместите его на настенную пластину и закрепите ее винтами.

9.) Включите питание на автоматическом выключателе и проверьте, вернулось ли питание на выключатель.

Если вы все еще не уверены, есть ли в вашем доме нейтральная проводка, обратитесь за помощью к лицензированному электрику.

Обычные проводные выключатели освещения представляют собой постоянно подключенный элемент управления, который размыкает и замыкает электрическую цепь, позволяя электрическому току течь от источника питания к светильникам и приборам. Если в вашем световом коробе есть провода, вам лучше выбрать проводной вариант. Проводные выключатели — отличное решение, которое сделает ваши традиционные лампочки умными!

Беспроводные выключатели света можно разместить на любой стене в вашем доме для удобного использования света. Беспроводной приемник/передатчик подключается к электрической цепи и устанавливается в электрическую коробку в вашем доме. Если в вашем световом коробе нет проводов или если вы хотите добавить еще один выключатель для света, вы можете просто снять его и приклеить куда угодно.

Вам нужно будет проверить, какой свет подключен к существующему выключателю. Пока лампочка регулируется, она должна быть совместима с диммерным выключателем. Диммерный переключатель можно установить в любом месте, где уже установлен существующий переключатель включения/выключения. У нас есть диммерные переключатели для более новых домов с нейтральным проводом (построенных в середине 1980-х годов или позже) и домов без нейтрального провода (построенных до середины 1980-х годов).

ПРИМЕЧАНИЕ для домов без нейтрального провода: Если вы устанавливаете диммер без нейтрального провода, вам может понадобиться переходник для лампы. Удобно, что адаптер лампы уже включен в комплект поставки без нулевого провода. Чтобы узнать, требуется ли адаптер лампы, как указано выше, проверьте тип света, который будет подключен к диммеру, который скоро будет установлен. Если лампа диммируется, она должна быть совместима с диммером. Эта удобная таблица поможет:

Если вы обнаружите, что для вашей установки требуется адаптер лампы, установка довольно проста. Просто:

1.) Накрутите адаптер лампы на основание лампы.

2.) Вкрутите лампочку в светильник.

ПРИМЕЧАНИЕ. Для каждого выключателя требуется только один адаптер для ламп, даже если в цепи несколько лампочек. При установке в утопленном баллоне вам может потребоваться отрегулировать глубину утопленного баллона, чтобы лампа находилась заподлицо.

Хорошие новости! У вас все еще есть другие варианты:

• Замените свои лампы на лампы накаливания, галогенные или светодиодные лампы с регулируемой яркостью, соответствующие требованиям минимальной нагрузки 15 Вт. Просмотрите список совместимых ламп с помощью нашего инструмента поиска ламп.
• Установите наш адаптер для светильника на фактический светильник в потолке. Чтобы получить инструкции по установке и узнать, где можно приобрести адаптер крепления (приобретается отдельно), обратитесь в службу поддержки клиентов по телефону 1-844-302-29.43.

Если вы устанавливаете проводной выключатель, то да, в вашем доме должен быть заземляющий провод.

Если в вашем доме нет провода заземления, вместо него можно установить беспроводной диммер.

При покупке одного из наших проводных переключателей Cync в комплект поставки входят:

• Диммерный переключатель
• Настенная пластина
• 4 проволочные гайки
• 2 длинных крепежных винта с крестообразным шлицем
• 4 коротких крепежных винта с крестообразным шлицем
• Адаптер лампы (только без переключателей нейтрали)
• Этикетки для проводов

Для выполнения работы вам потребуются следующие инструменты:

• Крестообразная отвертка
• Отвертка с плоской головкой
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов
• Измерительная лента
• Плоскогубцы с тонкими губками (дополнительно, но удобно)

Любому мастеру, занимающемуся своими руками, следует знать, что безопасность имеет первостепенное значение. Следуйте нашим указаниям безопасно и внимательно, чтобы убедиться, что установка идет по плану. Теперь давайте займемся этим!

1.) Подойдите к своему выключателю и отключите цепь, которая питает ваш выключатель.

2.) Перед началом работы проверьте, подается ли питание на фонарь, включив и выключив его.

3.) Не отключайте эту цепь на время работы.

Примечание: Убедитесь, что вы чувствуете себя комфортно на работе, тщательно подготовившись. Вы всегда можете вызвать электрика для выполнения установки, но если вы хотите сделать это самостоятельно, мы расскажем вам все, что вам нужно знать!

! ВАЖНОЕ ЗАМЕЧАНИЕ О ТРЕХПРОВОДНОЙ ЭЛЕКТРОПРОВОДКЕ:

Некоторые светильники имеют один настенный выключатель, а другие управляются двумя или более настенными выключателями (например, лестничные светильники, у которых выключатель находится как вверху, так и внизу лестницы). Если ваши светильники имеют более одного переключателя (называемого 3-позиционным), мы создали обучающие видеоролики о том, как установить и включить эту функцию. Для трехстороннего управления требуется два проводных переключателя Cync или один проводной и один беспроводный переключатель.

• Cync 4-проводная (нейтральный провод) 3-сторонняя установка
• Cync 3-проводная (без нейтрали) 3-сторонняя установка

Приняв меры предосторожности, отключив питание, можно приступать к установке. Ниже вы найдете пошаговые инструкции как для 3-проводной (без нейтрали), так и для 4-проводной (нейтральной) установки. Мы предполагаем, что установка займет около 30 минут. Вы также можете следовать нашему видеогиду по установке:

• Установка Cync 4-Wire (нейтральный провод)
• Установка Cync 3-Wire (без нейтрального провода)

Теперь приступим к инструкции по установке проводного переключателя!

Шаг 1. Отключите питание!

Прежде чем что-либо делать, убедитесь, что вы выключили питание, следуя приведенным выше инструкциям.

Шаг 2. Снимите старый выключатель

1.) Безопасно снимите лицевую панель с существующего выключателя освещения.

2.) После снятия крышки используйте бесконтактный тестер напряжения и проведите им вокруг черных проводов в распределительной коробке, чтобы убедиться, что ни один из проводов не находится под напряжением.

• Это важно для того, чтобы вы могли проверить наличие потенциально горячих проводов, прежде чем прикасаться к ним.
• Если в одном блоке находится несколько коммутаторов, проверьте и их.

3.) Удалите крепежные винты над и под переключателем.

4.) Вытащите весь выключатель, чтобы было легче добраться до проводов в распределительной коробке, и сфотографируйте проводку для справки.

5.) Используйте этикетки для проводов, чтобы отметить провода, подключенные к коммутатору. Эти провода нужны для подключения к новому коммутатору.

ПРИМЕЧАНИЕ. Для 4-проводной (требуется нейтраль) установки требуются нейтральный провод и провод заземления. Если у вас нет ни одного из проводов, Cync Smart Switch несовместим.

Для 3-проводной установки (нейтраль не требуется) требуется провод заземления. Если у вас нет этого провода, Cync Smart Switch несовместим.

6.) Ослабьте гайки проводов и отцепите провода, чтобы отсоединить их.

7.) На конце ваших проводов должно быть примерно от 3/8 до 5/8 дюйма медного провода. Если у вас меньше, зачистите провод с помощью инструмента для зачистки проводов.

Шаг 3. Подсоедините провода

В этом разделе мы опишем инструкции для 4-проводной (нейтраль) и 3-проводной (без нейтрали) установки. Найдите свой тип установки ниже, чтобы получить пошаговые инструкции по подключению.

Для Нейтральных / 4-проводных интеллектуальных переключателей и диммеров , подсоедините провода с помощью гаек для проводов в следующем порядке: ) провод от стены.

2.) Подсоедините черный линейный провод от выключателя к линейному (черная метка) проводу от стены.

3.) Соедините красный провод нагрузки от выключателя с нагрузкой (красная метка) от стены.

4.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

5.) Заглушите 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

Для без нейтрали / 3-проводных интеллектуальных переключателей и диммеров подключите провода в следующем порядке:

Примечание. Оба черных провода на выключателе взаимозаменяемы и могут быть подключены либо к нагрузке, либо к линейному проводу от стены.

1.) Подсоедините первый провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

2.) Подсоедините второй провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

3.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

4.) Заглушите 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

5.) Накройте нулевой провод от стены (если применимо). Нейтральный провод не требуется для работы этого переключателя.

Шаг 4. Вставьте провода в настенную коробку

1.) Аккуратно вставьте провода обратно в коробку, повернув переключатель так, как показано на рисунке ниже.

Шаг 5. Закрепите коммутатор

1.) Используя отвертку Phillips и прилагаемые винты, закрепите коммутатор на стене до уровня и заподлицо.

2.) Привинтите кронштейн настенной панели, затем защелкните крышку лицевой панели на кронштейне.

Примечание: Если вы используете существующую настенную панель, вам может потребоваться заменить имеющиеся винты настенной панели на прилагаемые короткие винты.

Шаг 6. Снова включите питание

1.) После того, как переключатель закреплен и лицевая панель установлена, снова включите питание на блоке автоматического выключателя.

2.) Световое кольцо будет мигать синим, показывая, что устройство правильно подключено и находится в режиме настройки. Нажмите любую кнопку на переключателе, чтобы включить режим настройки, если режим настройки истек.

Светодиодный индикатор или световое кольцо будут мигать синим, пока переключатель не будет добавлен в приложение Cync.

Светодиодный индикатор не загорится при неправильном подключении или если цепь переключателя не соответствует указанным требованиям к нагрузке.

Если свет не включается:

1.) Убедитесь, что переключатель воздушного зазора нажат.

2.) Убедитесь, что питание переключателя включено на прерывателе.

3.) Отключите питание на выключателе, вернитесь к выключателю и убедитесь, что провода надежно и правильно подключены в соответствии с руководством по установке.

Если свет мигает, периодически отключается питание или не выключается полностью:

1.
