Часы своими руками: настенные, наручные и настольные

Тонкая модель с полным набором опций — светодиод RGB (512 цветов настраивается и может быть деактивирован), датчик температуры, дата / час, индикатор заряда батареи (в процентах), активация акселерометра (запоминает любую позицию), 7 уровней регулировки яркости ламп, длительность настройки подсветка трубок. Новые оригинальные оригинальные наручные часы с 4 трубками Nixie Z-5900. Корпус фрезерован из цельного куска …

Читать далее

15 идей для фантастических настенных часов, которые можно сделать своими руками

Ребята, мы вкладываем душу в AdMe.ru. Cпасибо за то,
что открываете эту красоту. Спасибо за вдохновение и мурашки.
Присоединяйтесь к нам в Facebook и ВКонтакте

Сотворить шедевр несложно: можно достать крючок и обвязать часы, разукрасить деревяшку акварелью и приладить к часовому механизму или приклеить столовые приборы к крышке кастрюли.

AdMe.ru собрал 15 простеньких на первый взгляд, но по-настоящему удивительных идей по созданию настенных часов, которые не купить в магазине.

Часы «Рукодельница»

Пяльца, пуговицы, часовой механизм и — вуаля — на стене часы всем на зависть. Как это сделать?

Для поклонников Монти Пайтона

Часы с необычными стрелками-ногами Джона Клиза из «Министерства глупых походок» впишутся в любой интерьер. Как изготовить?

Часы «Нежность»

Для этой нежности нужно приложить лишь немного усилий. Инструкция.

Морской бриз

Для этого варианта нужно взять несколько дощечек и камни, любовно собранные на пляже. Красим, крепим к часовому механизму и поражаем воображение гостей.

Ярче радуги

Добавим ярких красок на стены! Как — узнаем здесь.

Гениальность в простоте

Казалось бы, стрелки на нескольких дощечках, а какая красота! Для этого нужны часовой механизм, 9–10 небольших досок из магазина для внешней стороны, 2–3 — для крепления сзади, час-два времени и огромное желание украсить стену эксклюзивом.

В тепле и уюте

15 идей для фантастических настенных часов, которые можно сделать своими руками

Как снять заводную головку в кварцевых часах — MOREREMONTA

Как снимается головка на часах?

Когда вы находите дома старые часы, и они не идут, хочется тут же разобрать их и починить. Правда, для этого понадобится кропотливость и внимательность. И труднее всего может оказаться процесс снятия головки.

Перед началом процесса разборки нужно подготовить несколько коробочек, например, спичечных коробков. Они вам понадобятся для того, чтобы сложить в них детали часового механизма. Расположите их по порядку, чтобы не перепутать порядок. Сядьте за стол поудобнее, включите настольную лампу. Также необходимо расстелить большой белый лист бумаги, над которым нужно провести процесс разборки часов. Это поможет и быстро нащупать случайно упавшую деталь, и сыграет роль отражателя света, чем увеличит освещённость.

Во-первых, необходимо снять браслет с часов, так как он будет мешать в дальнейшей работе. Воспользуйтесь для открытия корпуса отвёрткой с толстым лезвием, ножом или мощным пинцетом. Если на корпусе имеется резьба, нужно осторожно вычистить забившуюся грязь, а затем отвинтить резьбовое кольцо. Теперь доставайте из корпуса незакреплённые металлические кольца или пластмассовые вставки. Сейчас стоит сделать фотографию конструкции, что облегчит будущую сборку. Внимательно осмотрите механизм.

Перевернув часы стеклом вниз, следует положить их на лист бумаги. Выньте заводной рычаг, чтобы извлечь механизм из корпуса. Но не нужно его откручивать. Найдите на часовом механизме небольшой штырёк, напоминающий точку. Как правило, обнаружить его можно рядом с отверстием, в которое входит заводной вал. Надавите на него, используя пинцет или конусную отвёртку. Заводную головку осторожно потяните в сторону.

Достав из корпуса часовой механизм, без промедления верните на своё место заводную головку с рычагом. Чтобы это сделать, нужно аккуратно взять часы в руки таким образом, чтобы не повредить стрелки. Вам необходимо нажать на штырёк и установить головку. Встречаются модели часов, в которых вместо штырька имеется специальный винтик. Для того, чтобы достать заводную головку, поверните винтик в пол оборота.

07/11/2004

Изобретатели-швейцарцы, да и весь остальной мир называет ее короной. Мы – головкой. Заводной головкой. Не так красиво, зато, пожалуй, точнее: эта деталь и впрямь — всему голова

Изобретатели-швейцарцы, да и весь остальной мир называет ее короной. Мы – головкой. Заводной головкой. Не так красиво, зато, пожалуй, точнее: эта деталь и впрямь — всему голова.

1.Зачем нужна?

Чтобы корректировать время и заводить механические часы. Но иногда головку загружают и другими функциями: в моделях Timex i-control, Ventura V-Tec, Tissot T-Touch она еще и переводит часы в режимы секундомера, компаса, альтиметра и т.д.

В то же время у большинства кварцевых и некоторых механических часов с автоподзаводом головка служит только для перевода стрелок — завести их «вручную» нельзя. Поэтому название «заводная» хотя и является общепринятым, не совсем правильно.

2.Водружение короны

Привычная нам головка, с помощью которой и заводили пружину часов, и переводили стрелки, появилась не так уж давно: ее в 1861 году изобрел Жан-Адриан Филипп (вторая половина Patek Philippe).

До этого карманные часы (наручных тогда еще не было) заводили ключом через отверстие в циферблате, а время устанавливали, вращая стрелки руками. Соответственно, стекло часов или открывалось, или отсутствовало вовсе, и ни о какой герметичности не могло быть и речи.
Использование головки повысило надежность часов, но существенно усложнило механизм, добавив в него несколько десятков деталей.

3.Нетрадиционная ориентация

Большинство людей носят часы на левой руке. Чтобы их было удобно заводить или переводить стрелки, не снимая с руки, головку располагают на правом боку корпуса — чаще всего в положении «3 часа», реже – в положении «4 часа», что очень удобно: даже «корона» больших размеров никогда не впивается в запястье.

Некоторые выпускают часы с головкой, расположенной слева – для левшей и авиаторов. Когда производитель хочет подчеркнуть историческую ценность модели, он располагает головку вверху, в положении «12 часов».

Кстати именно поэтому ее и называют «короной», а циферблат — иногда не привычным dial, но face – то есть «лицом». Вопреки распространенному мнению, «смена ориентации» головки не требует каких-либо переделок механизма: его просто поворачивают и изготавливают специальный циферблат.

4.Не теряй головы!

Головка – весьма уязвимый элемент часов: зацепившись ею за что-нибудь или случайно ударив можно сломать заводной вал. Во избежание этого, иногда на корпусе по бокам головки располагают небольшие выступы, оберегающие ее.

Так как отверстие для головки – потенциально самое уязвимое место, через которое в часы может проникнуть вода, серьезные брэнды предпринимают серьезные усилия для обеспечения водонепроницаемости.

Вал оснащается резиновыми прокладками, саму «корону» делают завинчивающейся, а иногда защищают ее специальной клипсой, как Panerai.

5.Удобство и украшение

В часах «специального назначения» — спортивных, водолазных, летных – для удобства головку делают большего размера, наносят крупную насечку, иногда добавляют особые элементы, повышающие «ухватистость». А в изящных и ювелирных часах, ей придают сложную форму, украшают логотипом или драгоценным камнем, такая корона – сама по себе произведение искусства.

6.Безголовые

Как это ни странно, но не все часы венчает корона. В знаменитых монограммах Vincent Calabrese, уникальных Freak от Ulysse Nardin головка расположена на задней крышке (таковы конструкционные особенности). А в некоторых – o.d.m., Rado eSenza – ее нет вовсе.

В общем-то, она там и ни к чему: заводить кварцевые часы не нужно, их точность вполне достаточна, чтобы корректировать время раз в полгода, а для перевода часов на зимнее или летнее время используются специальные кнопочки на задней крышке.

7.Как держать?

Как говорил Глеб Жеглов: «Нежно!». Ведь несокрушимая с виду головка держится на тонком и хрупком заводном валу. Если ее качать из стороны в сторону или дергать, как рычаг КПП, этот вал можно запросто сломать.

Стрелки лучше переводить в направлении их обычного вращения: так детали механизма испытывают меньшие нагрузки. Заводить — небыстрыми плавными движениями, не прилагая большого усилия. Иначе порвется заводную пружину или выйдет из строя колесная передача.

Особой деликатности требуют миниатюрные женские часы – для того, чтобы разрушить нежный ротор их шагового двигателя, достаточно быстро крутануть головку, вращая головку при переводе стрелок.

Завинчивающуюся головку, надо закручивать также без усилий, чтобы не сорвать резьбу и не испортить прокладки. Иначе во всех этих случаях придется чинить за свой счет даже часы с действующим гарантийным талоном.

В этой статье мы попросили мастера ответить на вопрос наших читателей: «Как вытащить заводную головку из наручных часов?», а также дать полезные рекомендации по теме. Что из этого получилось, читайте далее.

Как снимается заводная головка?

Как снимается заводная головка?

Если наручные часы загрязнились или вышла из строя какая-то деталь, то разбирая их, можно столкнуться к проблемой снятия заводной головки. Из-за того, что часовой механизм достаточно хрупок по своей структуре и требует старательности, необходимо разбирать его очень аккуратно. А иначе вы повредите и корпус, и можете полностью сломать их устройство.

Прежде всего нужно подготовить место для разборки часов. Расстелите на столе больной белый лист бумаги и поставьте на него яркую настольную лампу. Расставьте несколько коробочек напротив себя – в них вы сложите детали часового механизма, и они не потеряются. Учтите, что конструктивные элементы должны быть сложены отдельно, и тогда снова собрать часы будет гораздо легче. В дополнение ко всему можно приготовить фотоаппарат. Сфотографируйте каждый этап разборки, тогда не страшно будет упустить из памяти какую-то деталь.

Отсоединив браслет от часов, уберите его в сторону, вместе с болтиками. Затем внимательно изучите конструкцию корпуса своих часов. И, если крепление осуществляется при помощи защёлок, используйте отвёртку с толстым лезвием или нож чтобы поддеть крепление и вскрыть корпус. Если же на корпусе имеется резьба, сначала вам нужно будет её очистить от скопившейся за долгое время пыли и грязи. Используйте для этих целей бензин, так как обычная вода может спровоцировать появление ржавчины.

Итак, отвинтите мощным пинцетом резьбовое кольцо. Вскройте корпус. Сначала внимательно осмотрите часовой механизм (и сфотографируйте!), а затем, сняв заводную головку, выньте его.

Расположите на бумаге часы стеклом вниз и осмотрите заводную головку. Не откручивайте её. Изучите место, в котором заводной вал входит в корпус часов. В некоторых местах у этого места можно обнаружить маленький штырёк в виде точки. Вам нужно одновременно нажать на неё удобным инструментом и потянуть в сторону заводной рычажок. После таких манипуляций головка отсоединится. В других же моделях часов вместо такого штырька имеется винтик. В такой ситуации нужно его повернуть в пол оборота и просто достать заводную головку.

В ту секунду, как вы вынете механизм часов из корпуса, вставляйте назад в него заводную головку. Она будет вам необходима в будущем при разборе других деталей. Устанавливайте данный элемент таким же образом, каким вы его вынимали.

Как разобрать наручные часы с батарейкой кварцевые? Как разобрать механические наручные часы с автоподзаводом?

В современном мире не обязательно носить часы на руке, можно узнать время, взглянув на мобильный телефон. Однако для поддержания определенного имиджа и статуса наручные часы носят как непременный аксессуар и мужчины, и женщины. Кто-то отдает предпочтение современным электронным гаджетам, другие придерживаются классической версии. Рано или поздно возникает потребность в чистке механизма. Для этого необходимо знать, как разобрать наручные часы самостоятельно, если нет желания идти к мастеру.

С чего начать разборку механических часов?

Для начала необходимо приготовить инструмент: пинцет, специальную отвертку, тонкий нож, небольшую палочку, смазку и ватный тампон. Начальная стадия в вопросе о том, как разобрать механические наручные часы, заключается в следующем:

  • Демонтаж задней крышки корпуса. Он производится путем поддевания ее острым ножом, поворотом до момента выхода из фиксирующих пазов при помощи пинцета или элементарным откручиванием по резьбе (зависит от конструкции).
  • Прежде чем достать механизм, следует спустить заводную пружину путем отведения заводной ручкой фиксирующей собачки в крайнее положение. Механизм при этом придерживают пинцетом.
  • Затем отсоединяется заводной вал. Для этого он устанавливается в режим перевода стрелок, после чего ослабляется винт переводного рычага.
  • Теперь можно достать механизм.
  • Вставив в него вал, проверяют степень свободы вращения колесика, надежность крепления спирали и барабана.

Заключительный этап

Теперь нужно начать демонтаж циферблата и стрелок. Используя пинцет, отсоединяем секундную и минутную стрелки. Циферблат снимается вместе с указателем часов, после чего проверяется стрелочный механизм, сцепление шестеренок и правильность фиксации рычагов.

Мы узнали, как разобрать наручные часы. Нужно помнить, что важным моментом является отсоединение моста и узла баланса. Необходимо аккуратно отвернуть винт колонки спирали на пару оборотов, отделить узел баланса от мостового основания, наблюдая за тем, чтобы он не висел на краешке спирали.

Далее снимается анкер, и отсоединяются все его колесики. Проводится осмотр на предмет сцепления и положения зубьев, шестерен, колес. Также отсоединяется барабан, и исследуется состояние заводного пружинного механизма.

Разборка кварцевых часов

Чтобы знать, как разобрать кварцевые наручные часы, нужно помнить, что они подразделяются на несколько видов:

  • Аналоговые модели, которые имеют стрелочный механизм, но питание получают от батарейки.
  • Электронные вариации с отображением показаний в цифровом виде, работающие от небольшого элемента питания.
  • Комбинированная версия с автоподзаводом, сочетающая в себе кварц и механику.

В любом случае начальные действия одинаковые. Сначала необходимо снять крышку. Она может быть трех видов:

  1. На резьбе. Отвинчивается против часовой стрелки пинцетом или специальным приспособлением, которым пользуются часовщики.
  2. Захлопывающийся вариант. Имеет специальный паз и выступ, поддев который острым предметом, можно ее открыть.
  3. Винтовое крепление. Демонтируется при помощи подходящей отвертки.

Разобравшись с крышкой, следует заменить аккуратно батарейку и закрыть корпус в обратной последовательности.

Что нужно знать?

Для того чтобы знать, как разобрать наручные часы, необходимо изучить схему расположения всех элементов и деталей. Особенно это касается механических устройств. Схематическое изображение внутренней начинки представлено на следующем фото.

Расшифровка схемы

Ниже по позициям приведена расшифровка цифр, указанных на схеме.

9 – вилковый анкерный механизм

17 – колесико анкера

23 – промежуточное колесико

29 – барабанный валик

35 – заводной круг

41 – его пружина

47 – стрелка часовая

2 – парный ролик

10 – ось вилки анкера

18 – сквозной камень

30 – накладка мечеподобная

42 – колеса переводные

48 – минутный указатель

3 – балансовая ось

11/12 – входная/выходная полета

25 – центральное колесо

31 – барабанное колесико

37 – валик для завода часов

49 – триб минутной стрелки

4, 5, 6 – накладной, сквозной и импульсный камень

20 – секундное колесико

32 – фиксирующая собачка

38 – переводной рычажок

44 – вексельное колесико

14 – спиральная колодка

33 – пружина фиксатора

39 – его пружина

8 – штифты ограничения

15, 16 – штифты термометра контроля

22 – стрелка секундная

28 – заводная пружинная свитка

34 – муфта кулачкового типа

40 – заводной рычажок

46 – часовое колесо

Особенности

Разборка наручных часов любых типов имеет три стадии:

  • Подготовка инструментов.
  • Открывание крышки.
  • Работа над внутренним механизмом.

Как разобрать наручные часы с батарейкой? Этот вопрос актуален для большинства потребителей. Подобный вид работы является одним из самых элементарных. Определяющим фактором здесь служит определение типа фиксации крышки. Затем нужно просто аккуратно заменить питающий элемент и повторить процедуру в обратном порядке. Естественно, необходимо использовать типовую или подходящую по параметрам батарею.

Сложнее всего справиться с механическим устройством, так как там много различных винтиков, пружинок и миниатюрных деталей. Внутрь электронного механизма вообще не следует внедряться самостоятельно, если нет соответствующих познаний и опыта.

Заключение

Если вы знаете, как разобрать наручные часы с автоподзаводом, и операция удалась, следует правильно произвести чистку и смазку элементов (касается механики). Для этого детали промываются в чистом бензине, налитом в небольшую емкость. Октановое число в ней не должно превышать 20. Сначала очищаются детали, которые крупнее, затем миниатюрные элементы.

После этого их следует продуть слабой струей воздуха, удерживая на весу при помощи пинцета. Сборка часов производится в обратной последовательности. Можно отметить, что разборка такого непростого механизма потребует внимания и кропотливости. Тем не менее провести процедуру самостоятельно абсолютно реально.

Конечно, не стоит рисковать, если часы очень дорогие, а опыта по их обслуживанию у вас никакого. В этом случае необходимо доверить аксессуар опытному часовому мастеру. Простая чистка дорого не будет стоить. А если потребуется замена определенной детали, тем более будет лучше обратиться к специалисту.

Вылетел заводной ключ в часах. Как его вставить на место?

Механизм крепления заводного ключа в часах в общем-то один что для наручных часов что для настенных (механических).

Это вал (шток) и заводной ключ,

На ключе, или головке нарезана внутренняя резьба, на валу (штоке) наружная.

Вылетать ключ может по двум причинам:

Ключ по резьбе закручивается по часовой стрелки, в обратном направлении, ключ откручивается.

Вам надо просто закрутить его на шток и всё на этом.

Возможно резьба повреждена, или на штоке, или на заводном ключе.

Если на ключе, то логичней купить новый.

Если нет, то можно вовнутрь заводного ключа в прямом смысле «капнуть» не много клея, к примеру эпоксидного и закрутить ключ (до застывания клея) на место.

После застывания эпоксидной смолы (в ней добавляется отвердитель 1:10) ключ больше не будет вылетать из своего мета.

Можно конечно попробовать подмотать тонкую нитку на внешнюю резьбу штока, это уплотнит резьбу, но на мой взгляд клей всё же лучше.

Возможно у Вас есть свои мнения на тему «Как вытащить заводную головку из наручных часов»? Напишите об этом в комментариях.

Настенные часы. Часть 1

Всем здравствуйте и хорошего настроения!
«Когда душа требует ремонта — поменяйте обои… или повесьте часы» (моё).
По мере завершения отделки после ремонта или стройки, все чаще и чаще мозг посещает мысль относительно того, какие элементы интерьера и декора будут наполнять образовавшееся вдруг пустое пространство. Причем их выбор зачастую занимает времени не меньше, а иногда существенно больше, чем выбор краски, плитки или обоев. Поиск ручек, штор, мебели превращается в увлекательное (а часто и весьма утомительное приключение). Одним из немаловажных элементов такого «квеста» является поиск интерьерных часов. Перед Вами обзор их большого настенного варианта, с последующей доработкой (будет в части 2).

После стройки и покраски внутри деревянного дома у меня образовалась вот такая стена, которая прямо требовала: «ну повесь на меня часы!».

Выбирал подходящий вариант долго, т.к помещение достаточно большое, да и стена примерно 2.5 x 2.5 метра. Если вешать часы обычного размера — они будут просто теряться, а с большим циферблатом — будет сильно не бюджетно. В итоге наткнулся на вариант настенных часов, циферблатом которым служит сама поверхность стены, на нее наклеиваются цифры и вешается механизм со стрелками:

причем указанный размер часов достаточно условный, можно (в разумных пределах, конечно) подгонять под свои потребности.
Вариантов и цветов очень много. Например, такие:

Но есть один подвох, который не разглядел поначалу. Декоративная крышка часов (где размещен сам механизм) и стрелки у продавцов будут только одного цвета — серебристый матовый металл. Потом я специально искал, попадались еще черные. Других не видел.
Решил взять часы с римскими цифрами, цвета «шоколад» (на момент заказа стоили $7.92). Вот как они выглядят на картинке продавца:

Еще один тонкий момент, у некоторых продаванов, цифра 4 римская (IV), обозначалась вот так — IIII (как на этой картинке):

UPD: по информации из комментариев (спасибо nevsky) это не есть неправильно, просто более старая запись римской цифры 4.

Про римскую цифру 4

Повсеместно записывать число «четыре» как «IV» стали только в XIX веке, до этого наиболее часто употреблялась запись «IIII». Однако запись «IV» можно встретить уже в документах манускрипта «Forme of Cury», датируемых 1390 годом. На циферблатах часов в большинстве случаев традиционно используется «IIII» вместо «IV», главным образом, по эстетическим соображениям: такое написание обеспечивает визуальную симметрию с цифрами «VIII» на противоположной стороне, а перевёрнутую «IV» прочесть труднее, чем «IIII». Существует и версия, что IV на циферблате не писалось потому, что IV — первые буквы имени бога Юпитера (IVPITER).


Сразу прошу прощения за качество некоторых фоток: телефон и недостаточное освещение.
В итоге был заказан вариант с традиционными римскими цифрами. Приехали часы в пенопластовой коробке:

Цифры состоят из двух частей — черной губчатой основы, с клеевым слоем с одной стороны, которая клеится на основание (стену):

На эту основу затем клеятся цифры (тоже с клеевым слоем) из оргстекла выбранного цвета. Цифры зеркальные:

Так же в комплекте идут: часовой механизм с декоративной крышкой, крепление на стену, стрелки, картонные разметки — по секторам и «линейка»-недоразумение:


Комплектная инструкция. Красочная на китайском:

С бестолковыми рисунками — английская:

У продавца на странице товара, тоже красочная, но не менее бестолковая:

Естественно, на самом деле, все не так просто, как кажется.
Сначала нужно установить вот такой «шпинек»-крючок, на который вешается часовой механизм со стрелками:

Повесить его в нужном месте оказалось не самой тривиальной задачей. Проблема в том, что крючок наклонный, и когда одеваешь на него часовой механизм, сложно угадать в каком месте крючка он зафиксируется и прижмется к стене. Если стена однотонная или оклеена обоями — проблем нет, там погрешность в 1-2 см по горизонтали не видна, но у меня брус, и требовалось попасть точно центром механизма в центр бруса. В общем попал в нужную точку экспериментальным путем только с третьего раза — хорошо, что крючок можно забивать и вытаскивать многократно.


Если вешать на бетонную стену, то думаю проще вбить дюбель и вкрутить в него металлический крючок.
Дальше на вбитое крепление вешается механизм с декоративной крышкой, а на нее вешается разметка с секторами для определения расположения места наклейки черных оснований цифр:
Пользы от этой картонки и бумажной «линейки» из комплекта оказалось ноль — картон тонкий, все время гнется, точности добиться невозможно. Поэтому дальше стал все делать старым дедовским методом, «на глазок, но семь раз отмерь», ну еще немного уровень помогал.
Сначала наклеил цифры XII и VI по уровню, далее на таком же расстоянии от центра — III и IX:


Далее самое сложное — выдержать «дугу», т.е. кривизну циферблата. Можно было, конечно, расположение всех цифр разметить с помощью проволоки или веревки закрепленной в центре и откладывая равное расстояние, но задача усложнялась тем, что механизм «болтается» на крючке, зафиксировать его на высоте сложно, да и размер цифр разный. Кроме этого я решил располагать цифры не перпендикулярно радиусу, как на картинке у продавца, а строго по горизонтали. Клеил в итоге так: сначала совсем слегка прижимал черную основу цифры к стене, только чтобы держалась, слазил со стремянки, отходил и проверял — ровно или нет, если криво все по новой. Когда все цифры так «наживил» и добился нужного результата — сильно прижал основы всех цифр к стене. Часы разрабатывал судя по всему «Капитан очевидность» потому, что в комплекте еще было четыре буквы образующих слово «TIME», их размещение подразумевается над или под механизмом, вешать их, естественно, не стал. Прикрепил стрелки к механизму:


Сам механизм ничем не примечателен, работает от одной батарейки 1.5В и достаточно громко тикает. Стрелки утяжелены на коротких концах, достаточно увесистыми пластинами, чтобы исключить их «дребезжание» в процессе работы:

Повесил механизм. Получилось вот так:

Завершающим этапом была наклейка цифр из оргстекла на соответствующие им черные пористые основы. Одна особенность: цифры по задумке производителя не прямые по форме, а имеют несколько выгнутую форму, для их наклейки перпендикулярно радиусу (как бы вписываются в окружность) т.е. это «задумка режисера», но мне больше понравилось расположить цифры горизонтально, а не «вверх тормашками», поэтому заметна некая их «неправильная» выгнутость. Сами цифры вырезаных хорошо без заусенцев и задиров, кроме этого закрыты с лицевой стороны защитной пленкой, которую нужно снять перед самой установкой:


Если придираться, то можно найти некоторые недочеты по краям некоторых цифр, но заметны они только совсем вблизи:

Ну и финальный результат. Диаметр часов получился чуть больше 1 метра:


Часы выглядят отлично, всем кто видел «в живую» очень нравиться. Так как цифры зеркальные, под разным освещением они меняют свой цвет от медного до темного шоколада — красиво.
Но меня по прежнему смущал цвет стрелок и декоративной крышки механизма, не очень они гармонировали с цифрами по цвету и, главное, «терялись» на фоне светлой стены. Душа требовала доработки, что из этого получилось совсем скоро напишу в части 2. Comming soon.
Всем добра!

Как разобрать наручные часы с батарейкой кварцевые? Как разобрать механические наручные часы с автоподзаводом?

В современном мире не обязательно носить часы на руке, можно узнать время, взглянув на мобильный телефон. Однако для поддержания определенного имиджа и статуса наручные часы носят как непременный аксессуар и мужчины, и женщины. Кто-то отдает предпочтение современным электронным гаджетам, другие придерживаются классической версии. Рано или поздно возникает потребность в чистке механизма. Для этого необходимо знать, как разобрать наручные часы самостоятельно, если нет желания идти к мастеру.

как разобрать наручные часы

С чего начать разборку механических часов?

Для начала необходимо приготовить инструмент: пинцет, специальную отвертку, тонкий нож, небольшую палочку, смазку и ватный тампон. Начальная стадия в вопросе о том, как разобрать механические наручные часы, заключается в следующем:

  • Демонтаж задней крышки корпуса. Он производится путем поддевания ее острым ножом, поворотом до момента выхода из фиксирующих пазов при помощи пинцета или элементарным откручиванием по резьбе (зависит от конструкции).
  • Прежде чем достать механизм, следует спустить заводную пружину путем отведения заводной ручкой фиксирующей собачки в крайнее положение. Механизм при этом придерживают пинцетом.
  • Затем отсоединяется заводной вал. Для этого он устанавливается в режим перевода стрелок, после чего ослабляется винт переводного рычага.
  • Теперь можно достать механизм.
  • Вставив в него вал, проверяют степень свободы вращения колесика, надежность крепления спирали и барабана.

Заключительный этап

Теперь нужно начать демонтаж циферблата и стрелок. Используя пинцет, отсоединяем секундную и минутную стрелки. Циферблат снимается вместе с указателем часов, после чего проверяется стрелочный механизм, сцепление шестеренок и правильность фиксации рычагов.

как разобрать наручные часы с автоподзаводом

Мы узнали, как разобрать наручные часы. Нужно помнить, что важным моментом является отсоединение моста и узла баланса. Необходимо аккуратно отвернуть винт колонки спирали на пару оборотов, отделить узел баланса от мостового основания, наблюдая за тем, чтобы он не висел на краешке спирали.

Далее снимается анкер, и отсоединяются все его колесики. Проводится осмотр на предмет сцепления и положения зубьев, шестерен, колес. Также отсоединяется барабан, и исследуется состояние заводного пружинного механизма.

Разборка кварцевых часов

Чтобы знать, как разобрать кварцевые наручные часы, нужно помнить, что они подразделяются на несколько видов:

  • Аналоговые модели, которые имеют стрелочный механизм, но питание получают от батарейки.
  • Электронные вариации с отображением показаний в цифровом виде, работающие от небольшого элемента питания.
  • Комбинированная версия с автоподзаводом, сочетающая в себе кварц и механику.
 как разобрать кварцевые наручные часы

В любом случае начальные действия одинаковые. Сначала необходимо снять крышку. Она может быть трех видов:

  1. На резьбе. Отвинчивается против часовой стрелки пинцетом или специальным приспособлением, которым пользуются часовщики.
  2. Захлопывающийся вариант. Имеет специальный паз и выступ, поддев который острым предметом, можно ее открыть.
  3. Винтовое крепление. Демонтируется при помощи подходящей отвертки.

Разобравшись с крышкой, следует заменить аккуратно батарейку и закрыть корпус в обратной последовательности.

Что нужно знать?

Для того чтобы знать, как разобрать наручные часы, необходимо изучить схему расположения всех элементов и деталей. Особенно это касается механических устройств. Схематическое изображение внутренней начинки представлено на следующем фото.

как разобрать механические наручные часы

Расшифровка схемы

Ниже по позициям приведена расшифровка цифр, указанных на схеме.

1 – баланс

9 – вилковый анкерный механизм

17 – колесико анкера

23 – промежуточное колесико

29 – барабанный валик

35 – заводной круг

41 – его пружина

47 – стрелка часовая

2 – парный ролик

10 – ось вилки анкера

18 – сквозной камень

24 – его триб

30 – накладка мечеподобная

36 – его триб

42 – колеса переводные

48 – минутный указатель

3 – балансовая ось

11/12 – входная/выходная полета

19 ­– триб

25 – центральное колесо

31 – барабанное колесико

37 – валик для завода часов

43 – аналогично

49 – триб минутной стрелки

4, 5, 6 – накладной, сквозной и импульсный камень

13 – спираль

20 – секундное колесико

26 – его триб

32 – фиксирующая собачка

38 – переводной рычажок

44 – вексельное колесико

7 – копье

14 – спиральная колодка

21 – его триб

27 – барабан

33 – пружина фиксатора

39 – его пружина

45 – его триб

8 – штифты ограничения

15, 16 – штифты термометра контроля

22 – стрелка секундная

28 – заводная пружинная свитка

34 – муфта кулачкового типа

40 – заводной рычажок

46 – часовое колесо

Особенности

Разборка наручных часов любых типов имеет три стадии:

  • Подготовка инструментов.
  • Открывание крышки.
  • Работа над внутренним механизмом.

Как разобрать наручные часы с батарейкой? Этот вопрос актуален для большинства потребителей. Подобный вид работы является одним из самых элементарных. Определяющим фактором здесь служит определение типа фиксации крышки. Затем нужно просто аккуратно заменить питающий элемент и повторить процедуру в обратном порядке. Естественно, необходимо использовать типовую или подходящую по параметрам батарею.

Сложнее всего справиться с механическим устройством, так как там много различных винтиков, пружинок и миниатюрных деталей. Внутрь электронного механизма вообще не следует внедряться самостоятельно, если нет соответствующих познаний и опыта.

Заключение

Если вы знаете, как разобрать наручные часы с автоподзаводом, и операция удалась, следует правильно произвести чистку и смазку элементов (касается механики). Для этого детали промываются в чистом бензине, налитом в небольшую емкость. Октановое число в ней не должно превышать 20. Сначала очищаются детали, которые крупнее, затем миниатюрные элементы.

как разобрать наручные часы с батарейкой

После этого их следует продуть слабой струей воздуха, удерживая на весу при помощи пинцета. Сборка часов производится в обратной последовательности. Можно отметить, что разборка такого непростого механизма потребует внимания и кропотливости. Тем не менее провести процедуру самостоятельно абсолютно реально.

Конечно, не стоит рисковать, если часы очень дорогие, а опыта по их обслуживанию у вас никакого. В этом случае необходимо доверить аксессуар опытному часовому мастеру. Простая чистка дорого не будет стоить. А если потребуется замена определенной детали, тем более будет лучше обратиться к специалисту.

Часы DIY с прозрачным корпусом, термометром, приглушением яркости, будильником, датой, почасовым сигналом. Отличный конструктор

Часы в прозрачном корпусе для самостоятельной пайки/сборки.
Мне очень понравились. Рекомендую брать для дома, если нравится паять и хочется немного повозившись, получить красивую, стильную, практичную вещь. А также как прекрасный набор в подарок ребенку, не боящемуся паяльника.

Мне-же часы нужны стали потому, что в семье появился маленький ребенок и мы стали часто вставать по ночам. А ночью, когда ребенок может просыпаться по разным причинам в любое время, ты спросонки не понимаешь что происходит и который сейчас час. То ли уже утро, то ли ты спал всего пятнадцать минут с прошлого подъема ))
И показатель температуры воздуха в комнате тоже не помешает.
В общем, если интересно — добро пожаловать далее…


Технические характеристики:
Дисплей: 4-разрядный светодиодный
Дисплей цвет: зеленый
Питание: 1 * CR1220 кнопку батареи (не включены)
Размер печатной платы: 9.5*3.5 см/3.7 * дюйма
Размер упаковки: прибл. 12.5*8.5*4 см/4.92*3.35 * 1.6in
Вес упаковки: 116 г/4.11 унц.

Любителям пакетиков сюда:

Что мы получаем:
Получаем несколько пакетиков с деталюшками.





И инструкцию на английском:

Деталюшки красивые, но мелкие.

Признаться, я сначала засомневался в своих возможностях аккуратно припаять все мелкие детальки на свои места. Побоялся, что не смогу обеспечить качественный пропай и при этом не сжечь ничего. Кроме этого, было сомнение, что китайцы где нибудь да не накосячат с качеством именно радиодеталей, часы не запустятся и я не смогу определить причину.
Тем более, что есть часть отывов о некоторых неисправных детальках.

Но внимательно прочитав отзывы к товару, которых на странице продавца очень много, понял, что смогу, поскольку в отзывах не было таких слов: «я все правильно спаял, а оно вообще не работает».

Зато были отзывы:
— собирать буду чуть позже вместе с маленьким сыном.
— сборка проблем не вызвала, все заработало сразу.
— собрал, все работает, отлично.
— классный обучающий конструктор, ребенка научил паять

Ну, если ребенка на этом конструкторе научили паять, то у меня есть шанс.
В общем поехали:
Самое классное — это фото уже собранной платы часов на странице товара.
Смотрим на нее и аккуратно копируем.

Хотя стоп!
Вот и первый косяк.



Сначала приуныл думая, что это только начало и дальше будет еще такого много.
Даже написал продавцу об этом и приложил фото.
Продавец ответил: припаивай и все будет ОК. Тыж купил, чтоб паять?
Ну, а если не получится — напиши мне.
Я припаял и проверил остальные. Больше непропая не нашел, поэтому дальнейшие фото будут из разряда: «как нарисовать сову».








И тут опять стоп!
В отзывах читал, что у кого-то не получилось отключить почасовой сигнал, а мне он совсем не нужен, поскольку, как я говорил, часы будут стоять в комнате с маленьким ребенком.
И этот звук и уже тем более звук будильника совсем не нужен.
Исходя из этого принято решение вынести с платы пищалку на тонкие проводки, потому как выпаять пищалку после припаивания дисплея будет невозможно. А с проводков отпаять — нет проблем.



Вставляем микросхемы в кроватки и… уфф!

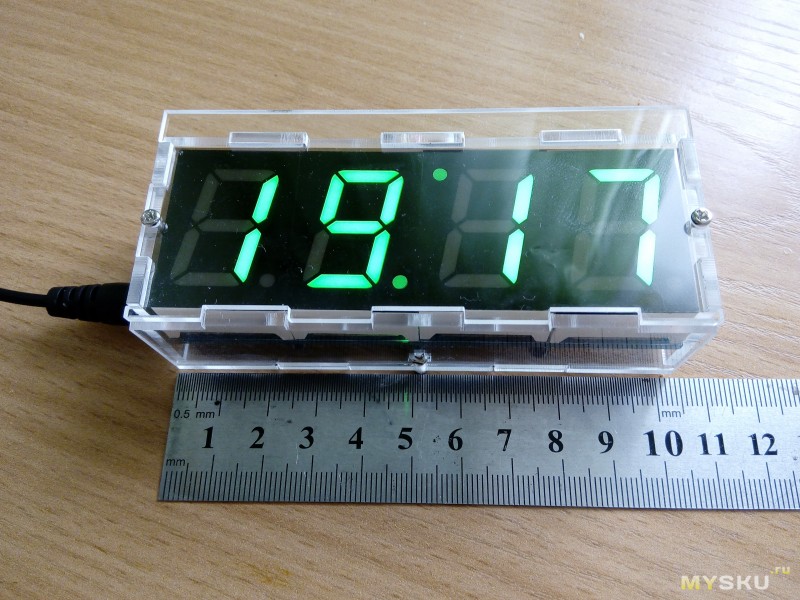

Собираем корпус часов, который сделан из фигурно вырезанных из оргстекла деталей.
Детальки покрыты бумагой, для защиты от царапин.


Примеряем, собираем:

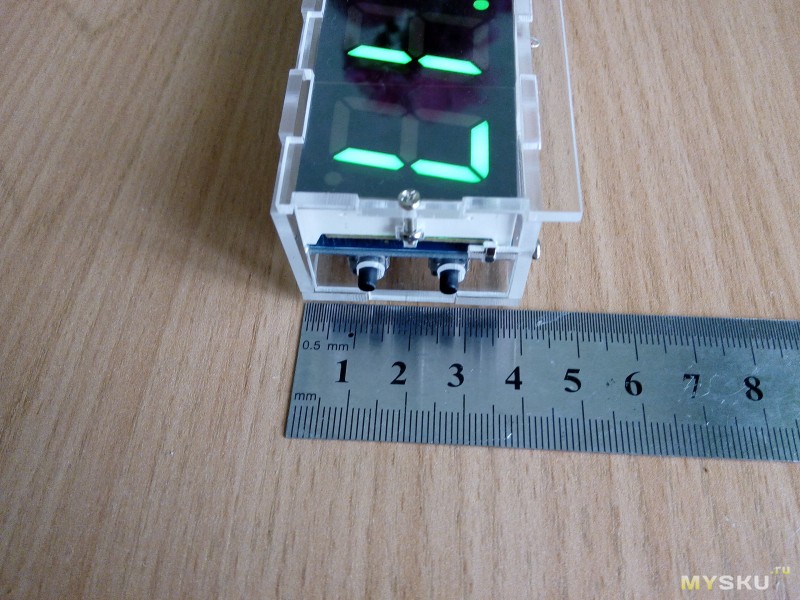

Размеры корпуса:
103х50х30мм

Забыл сказать, часы питаются от кабеля USB.
Блока питания в комплекте нет, но подойдет практически любой зарядник от телефона, даже от старой нокии, поскольку потребление часов совсем мизерное.
У меня нашлось старое зарядное устройство с током 350мА.

Также для нормальной работы часов им необходима батарейка CR1220, которая не поставляется с набором. Батарейка нужна, для сохранения настроенного времени, пока отключают свет и для сохранения ваших настроек.

Часы собраны и вроде работают.
Теперь им требуется настройка.
Я перевел инструкцию и напишу ее для вас простыми, но русскими словами.
Первый запуск/сброс настроек:
Нажимаем одновременно две кнопки и удерживаем 5сек.
Часы покажут 7:59 и через 5 сек 8:00 и пискнут будильником.

Часы отображают показания по следующей схеме:
45 сек — часы
5 сек — температура
5 сек — дата
5 сек — день недели




Если нажимать нижнюю кнопку — часы последовательно покажут:
— температуру
— дату
— день недели
При этом можно зафиксить отображение, например температуры или даты или дня недели.
Просто не нажимаем дальше и отображение фиксируется.
Но тут нужно разобраться. Возможно часы переходят в режим настройки и постоянное ожидание нажатия кнопок.

Всего доступны следующие режимы:
— часы
— будильник
— почасовой сигнал
— дата (месяц, число)
— день недели
— температура воздуха
— приглушение яркости дисплея (автоматически в темноте)

Настройка:
Режимы для настройки разделены на две группы:
1. Нажимаем на верхнюю кнопку. Начинают мигать цифры.
Нижней кнопкой изменяем значение.
— часов
— будильника
— почасового сигнала
Можно отключить например будильник, если убрать горящую точку.

2. Нажимаем на нижнюю кнопку. Часы переходят в режим отображения температуры.
Верхней кнопкой изменяем:
— температура воздуха (калибровка по другому термометру)
— дата (месяц, число)
— день недели
нижней кнопкой меняем значение.

Проверка автояркости:
Сначала проверял закрывая пальцем фоторезистор. Ничего не меняется. Затем тушил свет. Также яркость не изменилась. Но часы при этом находились перед монитором компьютера. Хоть в комнате и было темно, но также ничего не изменилось. Но когда вообще весь свет, попадаемый на фоторезистор устранил, яркость уменьшилась.

Дополнение (из отзывов о товаре):
кому не нужны градусы и дата, 6, 7 ногу садим на землю — остаются только часы. фоторезистор красим маркером ( подбираем под свою освещенность)

Сборка прошла успешно, если остались лишние детали.
Жду ваших комментариев, критики.
Исправлю ошибки, если найдете.

Обзор-переделка таких часов:
mysku.ru/blog/ebay/39636.html
Обзор похожих часов:
mysku.ru/blog/aliexpress/41736.html

Как разобрать наручные часы?

С развитием цифровых технологий все больше и больше потребителей отдают предпочтение «умной» носимой технике, а именно смарт-часам, порой забывая о часах наручных. Расширенная функциональность, возможность ответа на звонок, отслеживание физической активности и показателей организма – все это популяризировало «умную технику» среди гиков. А вот частое отставание хода в механике и потребность в замене батарейки в кварце заставляют владельцев часов либо самостоятельно решать проблему, либо обращаться к часовщикам. Вследствие чего истинные поклонники «часового искусства», эстеты «механики и кварца» нередко задаются вопросом, как разобрать наручные часы.

Наручные часы, будь то механика или кварц, нуждаются в обслуживании. Так, пыль и грязь, забившиеся в шестеренки механизма, приводят к тому, что механические часы со временем начинают отставать, а нередко и вовсе останавливают ход. Кварцевые же часы, в свою очередь, требуют замены аккумуляторной батарейки как минимум раз в 2-3 года. Как правило, время работы часов от заряда батарейки зависит от электронного механизма и качества самой батарейки.

  • Как разобрать кварцевые наручные часы?
  • Как разобрать механические наручные часы?

Пожалуй, первая проблема, с которой может столкнуться потребитель при попытке разобрать часы, заключается в отсутствии необходимых часовых инструментов. Но тут на помощь приходят обычные подручные средства – острый нож, отвертка, шило с затупленным острием, пара чашек Петри или обычные фарфоровые блюдца.

Как разобрать кварцевые наручные часы?

Кварцевые часы делятся на несколько типов:

  • аналоговые часы со стрелочным механизмом, питающиеся от батарейки;
  • электронные часы с цифровой индикацией времени, также работающие от небольшой батарейки;
  • кварцевые часы с автоподзаводом – гибрид кварца и механики.

Так или иначе, чтобы разобрать вышеуказанные часы, нужно снять заднюю крышку, которая в зависимости от типа закрывания в свою очередь подразделяется на несколько видов:

  • завинчивающаяся крышка – имеет резьбу на крышке или винтовое кольцо, посредством которого крышка ввинчивается в корпус часов. Чтобы снять ее, нужно пинцет или специальный инструмент вставить в проточки и открутить крышку против часовой стрелки;
  • захлопывающаяся крышка с небольшой лыской, в которую вставляется острый предмет и поддевается с небольшим усилием;
  • крышка с винтиками – для открытия потребуется отвертка.

Сняв крышку с кварцевых часов, аккуратно выньте аккумуляторную батарейку и замените ее новой. Разбирать электронный механизм не рекомендуется, поскольку собрать его в домашних условиях довольно непросто, а порой и невозможно.

к содержанию ↑

Как разобрать механические наручные часы?

С механикой все намного сложнее, ведь часовой механизм состоит из множества деталей. Отвинтив заднюю крышку часов, нужно сразу спустить заводную пружину, а затем отсоединить заводной вал. После чего снимаются стрелки, циферблат часов, баланс и колеса механизма. По окончании разборки часов все детали складываются в чашку Петри и промываются бензином. После просушки деталей все составные части часового механизма собираются в обратном порядке.

Основная проблема механических часов заключается в их многообразии, в связи с чем разбор одних часов может отличаться от других. Перед тем как начать разборку механики, рекомендуется просмотреть видеоролик в интернете, благо их в последнее время появляется все больше и больше.

И помните, если вы не уверены в своих силах, не стоит и начинать, так как при работе с часами следует учитывать множество нюансов.

Пример разбора механических часов «Слава» представлен в следующем видеоролике:

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
