Как сделать антенну для телевизора своими руками

Содержание

1. Типы антенн
2. Антенны для приёма цифрового телевидения
3. Антенны своими руками
4. Антенна из пивных банок
5. Зигзагообразная антенна Харченко
6. Антенна из коаксиального кабеля
7. Спутниковая антенна
8. Антенный усилитель

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

• Антенны для приёма «волнового канала».
• Антенны принимающие «бегущую волну».
• Рамочные антенны.
• Зигзагообразные антенны.
• Логопериодические антенны.

Антенны решётки

• Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

• Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.
• Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.
• Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

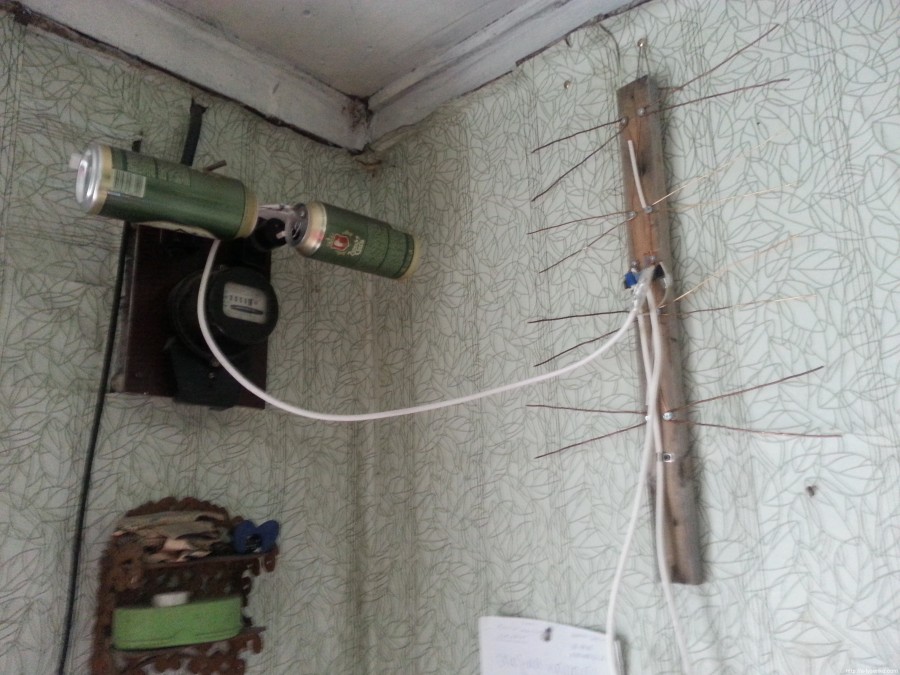

Антенна из пивных банок
Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К.

П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко
Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля
Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

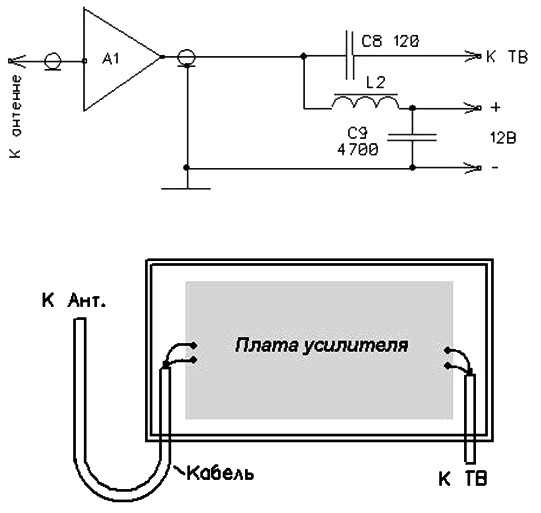

Схема питания развязки
Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.

Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

• Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
• Потребляемый ток не более 20 миллиампер.
• Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
• Каскады имеют общий эмиттер.
• Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
• Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
• Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

антенный для телевизора, 20 цифровых каналов, как выбрать для дачи и подключить наружный

Отрегулировать качество изображения на телевизоре можно при помощи качественного усилителя ТВ сигнала

Многие из нас слышали проб активных домашних антеннах для телевизора, но не все знают то, в чем их отличие от пассивных? А разница заключается в том, что у нее внутри располагается усилитель, для которого необходимо электрозапитка от адаптера, мощность от 9 до 12 Вольт. Данное устройство можно применять для того, чтобы качество приема телеканалов на антенну улучшилось. Чаше всего усилители используют в дециметровом или метровом диапазонах, однако они могут устанавливаться и далеко от приемника, стоящего на -значительном удалении.

Содержание материала:

• 1 Антенный усилитель: предназначение и принцип действия
• 2 Умное устройство: усилитель для ТВ антенны
• 3 Как выбрать усилитель ТВ сигнала: цифровой и обычный виды
• 4 Создаем усилитель телевизионного сигнала из подручных средств

Антенный усилитель: предназначение и принцип действия

Чтобы повысить качество приема сигнала антенной, иногда к ней подключают усилитель. Данный прибор полезен тогда, когда расстояние от телетранслятора до приемника большое, или же вами выбрана неподходящая модель спутниковой или кабельной антенны. С помощью прибора возможно существенно повысить качественный показатель воспроизводимой телевизором картинки. Правильным обычно считают расположение данного устройства рядом с приемником, потому, что сигнал, который идет от него по кабелю, снижается.

Антенный усилитель – это прибор, который способен добавить мощности принимаемому сигналу. Его наличие помогает просматривать активные транслируемые каналы в более высоком качестве.

Как правило, антенный усилитель способен существенно добавить мощность сигналу, который принимает телевизор

Усилители антенные для телевизора имеют самые различные параметры, и могут различаться внешне. Кроме того, одни типы приборов рассчитаны на очень отдаленный, а другие на близкий прием. Их устанавливают рядом с уличными или же комнатными приемниками.

Виды усилителей:

1. Широкополосный. Данный тип аналогового усилителя предназначен для улучшения качества картинки одновременно на нескольких устройствах (часто устанавливаются такие устройства в многоквартирных домах, подъездах). Такая модель может работать не только в ДМВ, но и в МВ диапазонах.
2. Многодиапазонные. Они обеспечивает улучшение принимаемого изображения от приемников, которые установлены на высоких мачтах. Их используют небольших системах коллективного приема.
3. Диапазонные. Благодаря данному виду устройств можно принимать пассивный сигнал от особо удаленных станций. Данные диапазонные модели корректируют прием, устраняя сильные шумы.

Все виды усилителей предназначены для улучшения сигнала. Вашей задачей является правильно определить, какой именно тип устройства подойдет для вашей антенны.

Умное устройство: усилитель для ТВ антенны

Принимающая телевизионная антенна предназначена для того, чтобы принимать от телецентра электромагнитное излучение, наводящее ее на токопроводящие элементы, поступающие в коаксиальный кабель. В соответствии с конструкцией наружной антенны удается получить и усилить слабый сигнал различной мощности. Отталкиваясь от этого, вводят понятие коэффициента направления действия антенны телевидения, который показывает, во сколько раз уровень сигнала на выходе превышает сигнал, получаемый от полуволнового вибратора.

Усилитель для антенны телевизора помогает получать сигнал необходимой мощности, способствующий правильной работе телевизионного устройства. От него зависит качество изображения, которое плата выводит на экран.

Современный рынок телевизионных устройств представляет нам множество разных моделей. Из-за этого многим обывателям иногда сложно определиться, какое именно устройство им подходит больше.

Существует большое количество усилителей для ТВ антенны, подобрать который можно при помощи специалиста

Чтобы совершить грамотный выбор при покупке, нужно учитывать несколько моментов:

1. Коэффициент усиления. Его рассчитывают, исходя из примерного расстояния между телевизионным устройством и источником сигнала (транслирующей вышкой). Оно не может быто больше 150 км. Но при расстоянии от 10 км и меньше, в усилении сигнала надобности нет, стоит лишь определить подходящую антенну.
2. Тип антенны. Для решетчатых приемников подойдут модели SWA. Они функционируют в частотах от 49 до 791 МГц.
3. Диапазон частот. Прекрасным решением для обыкновенного наружного приемника будет установка широкополосной разновидности, вот только более хороший результат покажет прибор, функционирующий только в определенном диапазоне частот.

Необходимо знать, что чем ниже коэффициент шума устройства, тем лучше будет картинка на экране телевизора.

Как выбрать усилитель ТВ сигнала: цифровой и обычный виды

Чтобы телевизионная антенна могла лучше ловить сигнал, к ней можно подсоединить усилитель. Данный прибор помогает улучшить качество приема, если до телецентра особенно большое расстояние, или же у вас слабая, плохая антенна. Особенно часто приборы, усиливающие телевизионные сигналы, устанавливают жильцы нижних этажей многоэтажек, для дачи, и в сельской местности.

Как выбрать усилитель ТВ сигнала цифровой так, чтобы он приносил максимум пользы и его не пришлось менять? Для этого необходимо знать уровень приема вашей антенны и расстояние до передающего телецентра.

Подобрать усилитель ТВ сигнала вполне можно самостоятельно, если грамотно ознакомиться с характеристиками прибора

Усилитель для антенны телевизора устанавливают для того, чтобы изображение перестало снежить, и картинка стала четкой. В зависимости от расстояния до передающего центра необходимо подобрать прибор для телевизора с отвечающими ему коэффициентами усиления. Наибольшее расстояние не может выходить за пределы 150 км. Если расстояние до передающей установки менее 10 км, то антенный усилитель не устанавливается. Вам достаточно правильно подобрать антенну.

Для правильного подбора устройства необходимо знать:

• Расстояние до самой ближайшей передающей станции;
• Диапазон частот, который вам нужен;
• То тип антенны, которая у вас уже стоит.

Не нужно гоняться за максимальными коэффициентоми усиления. Такие приборы могут работать неправильно и производить сильные шумы.

Создаем усилитель телевизионного сигнала из подручных средств

Комнатная антенна, оснащенная усилителем, дает возможность обеспечить на много качественную и четкую картинку на экране телевизора, убрать шумы и отыскать больше каналов. Для этого вам совсем не обязательно приобретать устройство в магазине.

Усилитель телевизионного сигнала совсем не сложно сделать самому. Для этого можно использовать самые различные подручные средства.

Рассмотрим пример изготовления простого усилителя с использованием пивных банок. Усилитель для антенны такого типа можно изготовить за 10-15 мин. и он отлично будет функционировать. Для того, чтобы его сделать необходимо обзавестись: кабелем питания, штекером, двумя жестяными банками, отверткой, саморезами, липкой лентой/изолентой, палкой как старый деревянный тремпель.

Создать усилитель телевизионного сигнала можно из подручных средств, главное — детально ознакомиться с тем, как это правильно сделать

Этапы создания прибора для усиления сигнала:

• Соединяем пивные банки и палку при помощи изоленты. Вам необходимо обеспечить расстояние между жестянками где-то около 7-7,5 см. В случае, если на банках есть колечки, закрепить кабель проще всего к ним.
• Вкручиваем в банки саморезы. Для этого зачищаем концы кабеля и прикрепляем его шурупами.
• При помощи липкой ленты соединяем палку и провод для придания устройству устойчивости.
• Прикрываем банки большой пластиковой колбой с обрезанным дном и горлышком.
• В середине емкости проделываем дырку. Через нее будет можно протянуть кабель.
• Когда соберете устройство, на капроновую бутылку налейте немного кипятка. Он поспособствует изменению формы пластиковой бутылки и обеспечит хорошую герметичность отверстия.
• Делаем подключение устройства и производим настройку. Данный блок нужно настроить так, чтобы он работал безотказно.

При желании, конструкцию вы можете усовершенствовать, путем дополнения ее несколькими секциями.

Что такое усилитель ТВ сигнала (видео)

Часто, даже в городе, при использовании обычного телевизора возникают проблемы с сигнала польской антенны. Чтобы избежать данной проблемы, можно подключить кабельное или спутниковое телевидение. Для тех. У кого нет возможности установить дорогостоящее оборудование, необходимо подключить антенный усилитель. Данный прибор будет полезен, когда до телевышки слишком далеко, или вы неправильно подобрали антенну. Данное устройство можно приобрести готовое в магазине, или изготовить самостоятельно. Главное правильно определить мощность уже имеющейся телеантенны, и расстояние до ближайшего населенного пункта.

Как купить лучший усилитель телевизионной антенны или антенный усилитель » Electronics Notes

Телевизионная антенна или антенные усилители иногда требуются, когда сигналы, достигающие телевизора, слабы, и сигнал необходимо усилить на антенне.

---

Руководства по телевизионным антеннам включают:
Типы телевизионных антенн Покупка телевизионной антенны. Выравнивание и наведение направления телевизионной антенны Приложение для поиска телевизионных передатчиков Измеритель юстировки телевизионной антенны Покупка ТВ антенного усилителя/усилителя Комнатная телевизионная антенна и ее настройка Установка антенны спутникового телевидения Как подключить розетку телевизионной антенны Почему больше не работает телевизионная антенна

Общие руководства по установке антенны
Руководство по установке антенны Мансардная установка Высота антенны

---

Иногда для телевизоров требуется антенна или антенный усилитель/усилитель. Этот усилитель телевизионной антенны позволит увеличить мощность сигнала, чтобы можно было просматривать более качественный сигнал.

Однако, думая о покупке и установке антенного усилителя/усилителя антенны, необходимо учитывать ряд моментов, чтобы купить и установить лучший антенный усилитель, обеспечивающий лучшее изображение и лучший прием ТВ.

Разветвитель усилителя телевизионной антенны в пространстве на крыше

Выберите неправильный антенный усилитель, или, если он не подходит для конкретных обстоятельств, антенный усилитель или антенный усилитель могут усугубить ситуацию.

Правильный выбор, работающий в правильных условиях, будет иметь большое значение, давая гораздо лучшее изображение с меньшим количеством пикселей и общим искажением изображения.

Правильный усилитель телевизионной антенны может увеличить мощность принимаемого сигнала, чтобы было доступно больше станций, что дает лучший выбор программ

Что такое усилитель телевизионной антенны

Телевизионная антенна или усилитель телевизионной антенны — это усилитель, который повышает уровень сигнала принимаемых телевизионных сигналов для обеспечения более качественного приема изображения.

Как видно из названия, усилитель или усилитель сигнала телевизионной антенны — это устройство, которое усиливает входящий сигнал перед тем, как он попадет в сам телевизор.

Цель состоит в том, чтобы при низком уровне сигнала усилитель мог усилить сигнал до уровня, достаточного для обеспечения приема хорошего изображения телевизором, чтобы он мог давать хорошее изображение.

Одна из причин, по которой может потребоваться усилитель, заключается в том, что если сигналы достаточно хороши, то затухание в коаксиальном фидере может означать, что они слишком слабы для обеспечения хорошего изображения, поскольку сигналы ближе к уровню фонового шума в ВЧ секции телевидения.

Если сигнал усиливается на телевизионной антенне, то усилитель имеет лучший сигнал для усиления и уровень шума остается ниже.

Усиление сигналов в телевизоре не сильно улучшит ситуацию, потому что сигналы уже могут быть слишком слабыми из-за потери коаксиального сигнала, и уровень фонового шума означает, что они не могут быть правильно восстановлены.

Когда нужен усилитель телевизионной антенны

Усилитель телевизионной антенны следует использовать только на антенне, как мы уже видели. Хотя некоторые бустеры могут быть предназначены для использования рядом с телевизором, они вряд ли обеспечат значительное улучшение.

Они просто усиливают тот же самый сигнал, который будет принимать телевизор, и обычно телевизоры предназначены для обеспечения очень высокого уровня чувствительности. Просто установка другого усилителя рядом с телевизором может не дать никакого улучшения.

Усилитель телевизионной антенны может потребоваться, когда уровни сигнала очень низки, а коаксиальный кабель или фидерный кабель могут влиять на сигналы до такой степени, что они не обеспечивают хорошего сигнала.

Обычно телевизор имеет хорошо спроектированный антенный входной каскад, и простое добавление еще одного усилителя не даст значительного улучшения, а может усугубить ситуацию, поскольку может привести к перегрузке каскада.

Усилитель телевизионной антенны также может понадобиться, когда необходимо запитать два и более телевизора от одной антенны. Любой антенный разветвитель без усилителя вносит потери, поэтому наличие усилителя в составе разветвителя позволяет преодолеть эти потери.

Опять же, лучшее место для усилителя-разветвителя — как можно ближе к антенне, но на самом деле это не всегда возможно, поэтому приходится идти на компромиссы, и часто это может хорошо окупиться.

Концепция усилителя и разветвителя ТВ-антенны

На приведенной выше схеме показаны усилитель и разветвитель ТВ-антенны, установленные рядом с антенной и питающие два токоподвода к двум отдельным телевизорам.

Руководство покупателя усилителя телевизионной антенны

При покупке усилителя телевизионной антенны или антенного усилителя необходимо учитывать несколько моментов.

Всегда лучше внимательно осмотреть всю телевизионную систему с ее антенной и т.п. Таким образом, может быть сделана надлежащая оценка потребности.

  •   Сначала проверьте кабель антенны:

Перед установкой усилителя/усилителя сигнала телевизионной антенны стоит проверить коаксиальный кабель антенны, если он был установлен в течение некоторого времени.

Если кабель используется для внешней антенны и находится на месте некоторое время, более чем вероятно, что в кабель попала влага. Это приведет к затуханию кабеля или уменьшению уровня сигнала — это затухание происходит медленно, и постепенное увеличение потерь будет проходить незамеченным, пока система не станет неработоспособной.

Очень трудно предотвратить попадание влаги в коаксиальный кабель, несмотря на то, что на антенне есть корпус, в котором выполняется соединение. Герметизация конца коаксиального кабеля может помочь предотвратить попадание влаги и замедлить износ кабеля. Даже без этого солнечный свет и токсичные газы, присутствующие в воздухе, со временем приведут к ухудшению качества кабеля, поэтому периодическое обновление установки телевизионной антенны может обеспечить соответствие характеристик требуемому стандарту.

В подобных случаях установка нового усилителя для телевизора не решит проблему с источником. В некоторых случаях потери в кабеле могут быть настолько велики, что даже усилитель сигнала не сможет преодолеть потери в кабеле. В результате всегда полезно проверить кабель, прежде чем рассматривать усилитель/усилитель телевизионной антенны.

  •   Нужен сплиттер/усилитель или усилитель:

В некоторых случаях необходимо подключить более одного телевизора к одной антенне. Когда это делается с использованием пассивного разветвителя, т. е. без усилителя/усилителя, уровни сигнала падают, потому что его приходится разделять. Чтобы преодолеть это, можно использовать разветвители усилителя / усилителя. Усилитель обычно усиливает сигнал выше, чем у исходного сигнала, более чем компенсируя потери пассивного сплиттера.

  •   Внутренний или внешний:

Очень часто антенные усилители изготавливаются для внутреннего использования. У них обычная точка ввода кабеля и выводы питания. Для внешнего использования источник питания находится рядом с телевизором, и питание передается по коаксиальному проводу антенны.

Также устройство будет водонепроницаемым, поскольку оно должно выдерживать суровые погодные условия. Любая влага, попадающая в усилитель/бустер, вызовет повреждения и в конечном итоге приведет к его выходу из строя.

  •   Не слишком большое усиление:

Одним из ключевых параметров любого антенного усилителя/антенного усилителя является уровень обеспечиваемого им усиления. Обычно это выражается в децибелах, дБ. Часто это может быть от 10 до 12 дБ, хотя некоторые предлагают до 20 дБ и выше, что является лучшим. Слишком большое усиление может перегрузить вход телевизора и сделать сигнал еще хуже. Поэтому никогда не ставьте два усилителя/усилителя на одну и ту же антенну.

Можно прикинуть, что нужно. Как правило, потери сигнала составляют 1 дБ на каждые 5 метров кабеля. Таким образом, кабелю длиной 10 метров требуется усиление 2 дБ, а кабелю длиной 20 метров требуется усиление 4 дБ. Удивительно, сколько кабеля используется для передачи сигнала от телевизионной антенны к телевизору.

Важно, чтобы усилитель телевизионной антенны не давал слишком большого усиления. Это может перегрузить телевизионный вход и создать больше проблем, чем решить. Некоторые усилители телевизионных антенн имеют регулируемый усилитель, поэтому можно регулировать усиление для получения нужного уровня сигнала.

  •   Расположите усилитель рядом с антенной:

Как описано выше, всегда лучше располагать усилитель ТВ-сигнала как можно ближе к антенне. Именно по этой причине, если для внешней антенны требуется усилитель, то его нужно располагать снаружи вплотную к антенне.

Внешние усилители, если они хорошо сделаны и могут служить долго, стоят дорого. Обычно они устанавливаются в защищенных от непогоды коробках с резиновыми прокладками и т. д., чтобы предотвратить попадание влаги, влаги и т.п. Они также имеют специальные крепления, чтобы их можно было прикрепить к мачте.

Однако, если усилитель выходит из строя, это означает, что усилитель необходимо будет извлечь и заменить, а поскольку он, вероятно, будет недоступен, это может быть дорогостоящим. Возможно, стоит сначала рассмотреть антенну с более высоким коэффициентом усиления.

  •   Фильтр мобильных телефонов:

Поскольку сигналы цифрового телевидения в настоящее время передаются в большинстве стран, появилась возможность высвободить часть спектра для других целей. Системы цифрового телевидения гораздо более эффективны с точки зрения использования полосы пропускания и спектра сигнала.

Часто высвобожденный спектр используется для мобильных телефонов/мобильной связи. В результате иногда могут возникать помехи, особенно если мобильный телефон расположен близко к телевизионной антенне. Чтобы решить эту проблему, многие современные телевизионные антенны или антенные усилители включают фильтр, помогающий удалить эти сигналы. Прежде чем инвестировать в новый усилитель телевизионной антенны, стоит проверить, есть ли в нем один из этих фильтров, если это может быть проблемой в вашей стране. Они могут быть помечены как фильтры 3G, 4G, 5G или LTE.

Обычно имеется несколько различных усилителей ТВ-антенн или усилителей ТВ-антенн. Выбрать правильный должно быть относительно легко, но посмотрите на отзывы и проверьте, насколько они надежны. Также проверьте их работоспособность.

Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Грунтовая волна Разброс метеоров Тропосферное распространение Основы антенны Кубический четырехугольник Диполь Отключить Ферритовый стержень Логопериодическая антенна Антенна с параболическим отражателем Антенны с фазированной решеткой Вертикальные антенны Яги Заземление антенны телевизионные антенны Коаксиальный кабель Волновод КСВ Антенные балуны MIMO
    Вернитесь в меню «Антенны и распространение». . .

Усилитель телевизионной антенны: принципы работы

Также известный как усилитель сигнала кабельного телевидения, усилитель телевизионной антенны обеспечивает доступ к большему количеству и более четкому телевидению. Усилители телевизионного сигнала полезны в отдаленных районах, таких как стоянки автофургонов, где есть слабые сигналы от назначенного телевизионного передатчика. Естественно, потери сигнала происходят из-за сопротивления кабеля и разветвления сигнала на несколько телевизоров; следовательно, антенный усилитель помогает решить такие проблемы.

Что касается этой статьи, то в ней будет подробно рассказано о том, как сделать или отремонтировать усилитель ТВ-сигнала, подробно описав его компоненты, конструкцию, работу и применение.



1. Цель этого проекта



Некоторые из нас испытывают плохой прием телевизионных сигналов даже после установки хорошей беспроводной телевизионной антенны. По этой причине использование усилителя телевизионной антенны усиливает сигнал на вашей телевизионной антенне. Усилитель телевизионной антенны увеличивает скорость передачи существующих эфирных телевизионных сигналов. Например, усилительная схема антенны УВЧ (сверхвысоких частот) усиливает сигнал диапазона УВЧ от 400 МГц до 850 МГц.



Вам не нужно покупать дорогой усилитель сигнала только потому, что вы живете в регионе, который недоступен для телевизионных передатчиков. Это простой проект, требующий базовых материалов и минимальных навыков самостоятельного изготовления обычных антенн.



(изображение расстроенного человека из-за плохого телевизионного сигнала)



2. Что такое материалы для подготовки проекта антенной цепи?



Схемы различных антенных ТВ-усилителей требуют различных компонентов. Но основные материалы, которые вам нужны, это транзисторы, конденсаторы, резисторы и источник питания. Для этого проекта мы будем использовать:

• 2 — RF транзисторы NTE107.
• 5 — конденсаторы от 100 до 120 пф
• 1 ​​- резистор 1 кОм
• 2 — резисторы 47k
• 1 ​​- Резистор 3,3 кОм
• 1 ​​- 10 к 12-вольтовому источнику питания
• Различные провода для соединений



(изображение человека, собирающего материалы на печатной плате)



3. Сборка усилителя телевизионной антенны



9 0005 Соберите схему на качественной печатной плате и убедитесь, что транзисторы экранированы. из других компонентов. Поместите схему в металлическую коробку и соедините землю с коробкой, чтобы уменьшить шум. Также используйте коаксиальные кабели 75 Ом на входе и выходе схемы.

Потребляемый ток цепи составляет от 10 до 15 мА. Цепь питается по кабелю с помощью дроссельной катушки, чтобы предотвратить попадание постоянного напряжения в телевизор. Обратите внимание, что это для схемы внутренней антенны; для районов с более слабым сигналом используйте наружную антенну. Кроме того, для повышения производительности используйте регулируемый источник питания.



(изображение принципиальной схемы усилителя ТВ)



4. Работа цепи усилителя ТВ антенны



0005 Существуют различные типы усилителей антенного сигнала, но усилитель телевизионной антенны специально разработан для использования с телевизионным приемником. Телевизионный прием основан на антенне, а также на передатчике.

Усилитель телевизионной антенны усиливает все сигналы, будь то хорошие или электрические шумы и помехи от других передатчиков. Чтобы уменьшить нежелательные сигналы, правильно установите антенные мачты, используйте оцинкованный кабель и коаксиальный кабель 75 Ом, так как они менее восприимчивы к помехам.



5. Применение усилителя телевизионной антенны



Как правило, усилители телевизионной антенны используются для улучшения качества сигнала, принимаемого телевизором, поэтому:



90 155 антенн HDTV используются, чтобы получить больше каналов
• Цепи антенн цифрового телевидения используются в приложениях цифрового телевидения



(изображение телепередатчика в отдаленных районах)



Заключение



Важно отметить, что использование неподходящего антенного усилителя может ухудшить ситуацию.
