Лучшая bluetooth колонка своими руками — 5 критериев успеха / Хабр

Bluetooth колонка готова!

Прошло 2 года с того момента как я начал делать bluetooth колонку. И наконец она полностью готова. (Конечно опять не до конца — еще нужно чуть-чуть дописать прошивку). Нужно сказать, что саму электронику я сделал гораздо быстрее — всего 3 месяца. Это время от идеи до готовой платы. Но вот с корпусом, динамиками, настройками DSP пришлось поколдовать. В итоге я сделал три варианта корпуса, попробовал два типа динамиков, и последний вариант считаю финальным. Переделывать не буду. О какой же колонке речь? Кому интересно читаем..

Требования к колонке

Когда стали набирать популярность колонки компании JBL, то сын попросил купить такую колонку. Так как мы с ним активно занимались электроникой, то сразу же возникла идея сделать себе колонку самостоятельно, и конечно по качеству не хуже JBL Boombox.

Какие же характристики должна была иметь колонка:

мощный звук (как минимум 40 Вт)
небольшой вес (2-3кг)
цветомузыка
Hi-Fi звук
bluetooth apt-X
встроенная sd карта и mp3 плейер — вся коллекция музыки с собой
долгое время работы от аккумулятора
FM радио

Также было придумано еще много мелких функций, которые обязательно должны были быть. Их описывать не буду.

Подбираем усилитель звука

Я стал изучать компоненты из которых можно собрать колонку. И конечно же начал с усилителя звука. Изучив, то что есть на рынке и активно используется во всех поделках, я понял — все это не то, и обратил свое внимание на новейшие разработки в области звука. На сайте компании Texas Industries и было найдено сердце будущей колонки — TAS5782M — усилитель звука Hi-Fi уровня . Посмотрите его характеристики:

30Вт стерео (итого 60Вт)
Цифровой звук
Встроенный DSP процессор с кучей настроек
Неубиваемость — различные защиты чипа
Работа без радиатора
THD — 0.02%

Те самые 5 критериев успеха

Не буду долго описывать все мытарства и сразу перейду к делу. Вот те самые 5 критериев успеха:

Весь звуковой тракт должен быть цифровым. Аналоговый сигнал очень капризен к трассировке платы, качеству сборки и требует настройки на специальном оборудовании. Цировой же сигнал наоборот, практически не требователен к трассировке, спокойно относится к «кривым рукам». Bluetooth модуль должен быть подключен только по цифровому каналу.
Обязательно нужен DSP процессор. Получить мощный звук в компактном корпусе очень сложно. DSP процессор позволит расширить акустический диапазон акустики, особенно в области низких частот. Дополнительно, новейшие разработки в этой области, сделают процесс настройки очень простым, а звук качественным на любом уровне громкости.
В домашних условиях очень сложно сделать качественный, красивый корпус. На помощь приходит 3D печать. Качество 3D печати на домашних принтерах сейчас очень высоко. Современные пластики позволяют получить прочный, стильный корпус. Самостоятельная разработка модели позволяет учесть все особенности расположения компонент и обеспечить быстрый доступ к ним.
Динамики — сердце нашей системы. Только брендовые компоненты позволят получить натуральный мощный звук. Обязательно использование 2 динамиков: Широкополосный — НЧ и СЧ диапазона и ВЧ динамик. Также для малого корпуса просто необходим пассивный динамик. Динамики обязательно должны иметь паспорт и документацию, график АЧХ, без этого сложно будет произвести их точную настройку без специального оборудования, а его как правило дома нет.
Вся переносная акустика работает на аккумуляторах, поэтому экономичность и эффективность энергопотрбления всех компонент не на последнем месте. В следствие этого усилитель должен быть D-класса с максмимально высоким кпд. Большую часть времени вы будете слушать акустику на среднем уровне громкости — именно в этом режиме колонка должна работать очень долго. Для получения мощного звука нужен большой ток, а значит нужны высокомощные литиевые аккумуляторы.

Схема модулей колонки

Набросал схему модулей колонки.

Динамики и bluetooth модуль

Лучшие динамики, которые удалось найти — это AURA NS3-193 и хейлы Dayton Audio AMT Mini-8. Звучат они великолепно. Бас, который они выдают очень хорош!

Bluetooth модуль на базе чипа CSRA64215. Все очень не плохо. Цифровой выход. Поддержка apt-X. Отличное качество связи. Готовый к использованию.

Корпус

Основная головная боль оказалась с корпусом. Финальный вариант сделал на 3D принтере. Долго не решался, думал — все развалится сразу же. Но в итоге проведя ряд тестов, я понял, что все очень и очень прочно. Вот как выглядит 3D модель корпуса.

Настройка DSP процессора

TI мне очень нравится как производитель микросхем. Я считаю, что у них самая лучшая документация на производимую продукцию. К усилителю идет подробнейшая документация и рекомендации по пассивным компонентам, а также по настройке DSP процессора. Микросхему я покупал у самого TI на их сайте. После получения микросхемы у них можно запросить софт для ее настройки. Они дают доступ на 3 года на получение обновлений софта, а так пользоваться им можно безлимитно. Настроек не много, а очень много. Все не буду описывать, вот те которые использовал в колонке.

SMART BASS. Это умная настройка баса. Необходимо внести в софт параметры Тиля-Смоля на динамик и указать частоту баса, которая нам нужна. Остальное все будет настроено автоматически. Я сделал в итоге настройку на 60 Гц (-3Дб). Сами динамики без DSP процессора в маленьком корпусе выдают около 80Гц (-3Дб), чтобы добиться 60 Гц, нужно усиление около 10Дб. Конечно вы скажите, что тут все не сложно, много где есть эквалайзеры, но основная проблема, которую отлично решает выбранный усилитель — динамическое усиление. С увеличением громкости усиление должно уменьшаться, иначе динамик будет перегружен. Но и это еще не все, микросхема расчитывает критические параметры динамика — ход головки и нагрев катушки. Усиление в итоге подстраивается под композицию так, чтобы не превысить критические показатели и не ухудшить звук.

Моно бас. В компактном корпусе технически сложно разделить объемы динамиков. Если этого не сделать, то на низких частотах, в случае если в композиции есть стерео эфекты в области баса, может быть наложение звуковых волн и сильное падение громкости. Чтобы этого избежать процессор автоматически в области баса композицию делает моно.

Расширение стерео зоны. В компактном корпусе ВЧ динамики находятся слишком близко друг к другу. Процессор расширяет стереобазу.

Согласовать динамики ВЧ и СЧ по звуковому давлению (громкости) очень сложно за счет пассивных компонент. А вот за счет эквалайзера — легко.

DSP процессор получает твердую пять!

Микроконтроллер — цветомузыка и всякая мишура

Для управления усилителем нужен микроконтроллер. Я сразу взял мощный МК с функциями DSP и float модулем — STM32F446. Он управляет всеми режимами:

управление усилителем
управление процессами зарядки аккумуляторах
оцифровка аналогового звука с FM модуля
mp3 плейер и обслуживание встроенной sd карты
управление цветомузыкой
управление FM модулем
управление режимом powerbank
работа как аудиоустройство от компьютера

В качестве цветомузыки используются 90 светодиодов RGB. Управление идет по SPI. Скажу только, что получилось очень классно. Эфекты оценили все, кто видел колонку.

Зачем вообще все это делать самому — купил и все

Проект получился отличный. На одноименном сайте можно найти больше информации. Самодельная колонка позволяет получить нужные функции, взять любые динамики, настроить звук под свои критерии. И самое главное реализовать свой творческий потенциал.

Я полностью доволен данным устройством. Колонка заняла достойное место у меня на рабочем столе. Постоянно беру ее с собой на прогулки, в походы, в гости. Каждый раз слушаю и удивляюсь качеству звука. Цветомузыка украшает звук.

Как сделать музыкальные колонки в домашних условиях. Создание колонок в текстовом редакторе Microsoft Word

Текстовый редактор Word от компании Microsoft, который входит в пакет программ Office, уже давно стал у пользователей негласным стандартом для всего, что связано с набором, версткой и распечаткой текстовой информации. Данная программа содержит практически все, что только может быть необходимо в процессе создания текстовых документов. Такой богатый функционал зачастую оборачивается тем, что многие пользователи не знают или забывают как воспользоваться той или иной функцией.

Очень часто возникают затруднения при таком простом действии как разделение текста в Ворде на 2 или большее число колонок. Поэтому данная статья напомнит или подскажет вам как разделить текст в Ворде на 2 колонки в различных версиях программы.

Для того, чтобы в Ворде разделить текст на 2 колонки необходимо выполнить следующие шаги.
В некоторых случаях, когда вас не устраивает автоматическое разбиение текста по столбцам, удобнее использовать таблицы для разделения страницы на колонки. Для этого создайте таблицу, выбрав

Вставка –> Таблица в меню и задав формат таблицы как 2х1 (два столбца с одной строкой).

После этого разнесите текст по ячейкам таблицы, которые станут вашими колонками, и сделайте невидимыми границы таблицы, поместив курсор внутрь любой ячейки и выбрав настройку Границы –> Нет границы в режиме редактирования таблицы.

В Word имеется возможность размещения текста в несколько колонок на одном листе и далее мы рассмотрим, как сделать колонки в Ворде. Наглядный пример подобного оформления текста, это как правило газеты и различные журналы.

Настроить размещение текста в Ворде в несколько колонок можно перед началом набора текста или разделить на колонки уже набранный текст. Для создания колонок необходимо перейти на вкладку «Разметка страницы» и в меню «Колонки» выбрать один из предлагаемых вариантов размещения колонок или выбрать вариант «Другие колонки» для самостоятельной настройки их количества.

В появившемся окошке настроек «Колонны» можно произвести точную настройку каждой создаваемой колонки, указав ее ширину, расстояние между соседними колонками и при необходимости установить разделительную черту. Такие настройки можно применить ко всему документу, до конца документа или к выделенному тексту.

После создания колонок текст по мере заполнения одной колонки будет перемещаться на следующую. Если необходимо не заполняя до конца одну колонку перейти к следующей, перед текстом, который должен идти в следующей колонке, следует установить разрыв колонки. Делается это на вкладке «Разметка страницы» в меню «Разрывы» выбором пункта «Колонка» .

Сегодняшняя тема посвящена созданию колонок в программном продукте корпорации Microsoft Office а именно Word.

Если у вас возникла необходимость сделать текст в колонках, то сделать это в Word очень просто. Достаточно перейти во вкладку «Разметка страницы» в главном меню и в настройках страницы выбрать иконку колонки.

Здесь вы можете установить одну, две и три колонки, а также две колонки с большей слева или две колонки с большим с правой стороны.

Если нужно сделать большее количество колонок, то можно воспользоваться расширенными настройками колонок. Для этого снова нажимаем на иконку «Колонки» и из выпадающего списка выбираем последнее ссылку в низу «Другие колонки».

Здесь мы можем указать нужное нам количество колонок, задать их ширину и указать промежуток между ними. Разделить их вертикальной линией, или отметить галочкой, что все колонки будут одинакового размера (зависеть оно будет от количества колонок которые Вы укажете).

В низу вы можете указать, применять эти настройки к целому документу или только с конкретного места.

Во вкладке разметка страницы с помощью иконок «Разрывы» и «Расстановки переносов» можно настроить расстояния между колонками и их размещение.

Текстовый редактор Ворд позволяет форматировать текст самыми разными способами. Последние версии данной программы настолько обросли различными функциями, что сейчас нет практически ничего, чего не умеет делать этот текстовый редактор. В этой статье мы расскажем о том, как сделать текст в две колонки в Ворде.

Правильный способ сделать текст в две колонке в Ворде

Для того чтобы сделать текст в две колонки в Ворде вам необходимо перейти на вкладку «Разметка страницы » и нажать на кнопку «Колонки ». После этого появится выпадающее меню, в котором вы сможете выбрать количество колонок, которые вы хотите разместить на этой странице.

В данном выпадающем меню доступны такие варианты:

одна – одна колонка, обычный формат страницы в Ворде;
две – две одинаковые колонки, страница с двумя колонками;
три – три одинаковые колонки, страница с тремя колонками;
слева – узкая дополнительная колонка в левой части страницы;
справа – узкая дополнительная колонка в правой части страницы;

Кроме этого в выпадающем меню есть пункт «Другие колонки ». Данный пункт открывает дополнительное окно, в котором можно настроить ширину колонок и промежуток между ними.

Также размер колонок можно установить с помощью линейки, которая находится над страницей.

Неправильный способ сделать текст в две колонке в Ворде

Второй способ создания колонок в Ворде можно считать неправильным, но зачастую он более удобен. Для данного способа используются таблицы с невидимыми рамками. Перейдите в вкладку «Вставка » и с помощью кнопки «Таблица » создайте таблицу с двумя колонками.

После того как таблица создана установите курсор во внутрь таблицы и перейдите на вкладку «Работа с таблицами – Конструктор ». Здесь нужно сменить тип линии, которая используется для рисования границ таблицы. Для этого откройте выпадающее меню и выберите «Без границы ».

Такая линия видна во время редактирования документа, но не отображается при его печати.

Как сделать текст в две колонки в Word 2003

Если вы используете Word 2003, то для того чтобы сделать текст в две колонки вам нужно открыть меню «Формат – Колонки ». После этого появится окно «Колонки ».

В этом окне нужно выбрать количество колонок и нажать на кнопку «OK ». При необходимости вы можете настроить ширину колонок, промежутки между ними, а также другие параметры.

Сделать колонки своими руками под силу тому, кто умеет обращаться с паяльником, а также разбирается в электрических схемах.

Для работы потребуется небольшое количество деталей, которые можно позаимствовать, например, из автомобильных магнитол. Также вам пригодится материал для изготовления корпусов колонок. Обычно для этих целей используется древесина, но можно применить даже пластиковый корпус от пришедшей в негодность акустики. Перед тем как садиться за паяльник и вытравливание печатной платы, стоит выбрать конструкцию, микросхему, возможности акустической системы.

Что вам нужно от акустики?

Приятно, когда звук, воспроизводимый от персонального компьютера, звучит во всем слышимом диапазоне (начиная от 20 Герц и до 20 кГц). Для подчеркивания каких-то определенных частот вам нужно использовать специальные фильтры. Большая часть дешевых колонок, которые можно встретить в продаже, воспроизводят звуки в диапазоне от 50-100 Герц и до 15 кГц. От этого звучание кажется неполным, некрасивым. Поэтому акустические колонки, своими руками сделанные, должны иметь более высокие характеристики, чтобы удовлетворить ваши потребности.

Сразу определитесь, какие частоты вы планируете подчеркнуть, будет ли в вашем усилителе возможность ручной корректировки. Но если решите пойти по легкому пути, то достаточно окажется отфильтровать низкие и высокие, чтобы устройства, воспроизводящие этот спектр, работали параллельно с основными динамиками. Наверное, вы слышали такие слова, как «пищалки» (небольшие динамики, фильтрующие высокие частоты) и «сабвуфер» (большой деревянный ящик, в котором расположен динамик для воспроизведения низов). Вот их-то вам и придется сделать самостоятельно.

Что нужно для сабвуфера?

Без качественного ящика он работать не будет. Объемное звучание создается воздухом, который движется внутри короба. Причем воздух приводит в движение диффузор динамика. Значит, вам нужно смастерить закрытый короб с одним отверстием для выхода воздуха. Так как вы делаете колонки для компьютера своими руками, то нет нужды использовать огромные динамики, которые применяются для автозвука. Идеальный вариант — это автомобильная акустика, используемая в качестве стандартной, которая устанавливается во фронтальной части. Небольшого диаметра динамики, диффузоры прорезиненные, мягкие и эластичные. Это именно то, что требуется для сабвуфера.

Конечно, давление воздуха сильное он не создаст, но для небольшого помещения его будет достаточно, чтобы подчеркнуть низкие частоты. Также вам понадобится усилитель НЧ, на радиорынках таких очень много. Если есть возможность, можно снять со старого автомобильного магнитофона его. Мощность на выходе должна быть минимум 20 Ватт, а питание микросхемы желательно однополярное. Но самое главное — это фильтр низких частот (ФНЧ), потому как сделать колонку своими руками с сабвуфером без этого узла не получится. Не стоит загромождать конструкцию сложными ФНЧ на микросхемах и операционных усилителях. Достаточно пассивного фильтра, собранного из сопротивлений и конденсаторов. В зависимости от их параметров производится отсечка частот.

Как сделать короб для сабвуфера

Для изготовления короба нужно использовать прочную древесину. Идеально подойдет ДСП или ДВП, ее толщина должна быть не больше 5 мм, чтобы конструкция получилась как можно легче. Если есть старые советские телевизоры в деревянных коробках, то можно из них сделать неплохой ящик. Вырежьте при помощи лобзика все элементы конструкции. Акустические колонки, своими руками собранные, должны быть прочными, поэтому не жалейте клея и саморезов для проведения крепежа. Лицевая часть, на которой устанавливается динамик, крепится в последнюю очередь.

Для придания жесткости коробу используйте деревянные рейки треугольной формы. Старайтесь все мелкие щели и зазоры проклеивать. Ведь воздух в сабвуфере будет двигаться, а вам нужно, чтобы он не выходил из щелей, так как звучание портится из-за этого. В задней части короба нужно просверлить отверстие для провода, снаружи монтируется разъем для подключения к усилителю. Гораздо удобнее, если звуковые колонки, своими руками изготовленные, будут компактными и без внешних блоков.

Как сделать блок питания

Как упоминалось выше, не стоит брать для конструкции микросхемы с двухполярным питанием. Причина — сложность блока питания, непросто получить необходимый для работы ток. Поэтому лучше всего делать конструкции, которые можно подключить к однополярному с напряжением 12-24 В. А впоследствии ремонт колонок своими руками будет проводиться намного проще, если, конечно, случится какая-нибудь поломка. Мощность трансформатора должна быть немного больше, чем мощность потребителей — всех микросхем усилителей.

Оптимальный вариант — это изготовление одного блока питания для всех устройств. Для эффективного расположения всех узлов акустики стоит разместить и блок питания, и ФНЧ с усилителем для сабвуфера, и УНЧ для основных колонок и «пищалок» в одном корпусе. Это позволит эргономично использовать аппаратуру, а количество проводов становится минимальным. На задней стенке сабвуфера нужно установить разъемы для подключения основных колонок и «пищалок». Но учтите, что сабвуфер — это источник вибрации, поэтому пайку необходимо выполнять качественно, а крепление к корпусу производить при помощи резиновых шайб.

Колонки своими руками: усилитель и БП

Усилитель и блок питания можно врезать и в корпус сабвуфера, чтобы сэкономить место, а на внешней стороне установить разъемы для подключения «тюльпанов». Отверстие заливается герметиком, после чего устанавливается лицевая сторона. Она также монтируется сначала при помощи герметика, а затем притягивается саморезами. После высыхания короба его нужно обтянуть подходящим материалом.

В качестве блока питания можно использовать простую схему: трансформатор, выпрямительный мост и 2-3 электролитических конденсатора. Такие колонки для компьютера, своими руками собранные, будут прекрасно работать, звук окажется чистым и приятным. Если наблюдается небольшое гудение, то увеличьте емкость электролитов. При отсутствии элементов с большой емкостью можно включить параллельно несколько штук, тогда общая будет равна сумме всех конденсаторов.

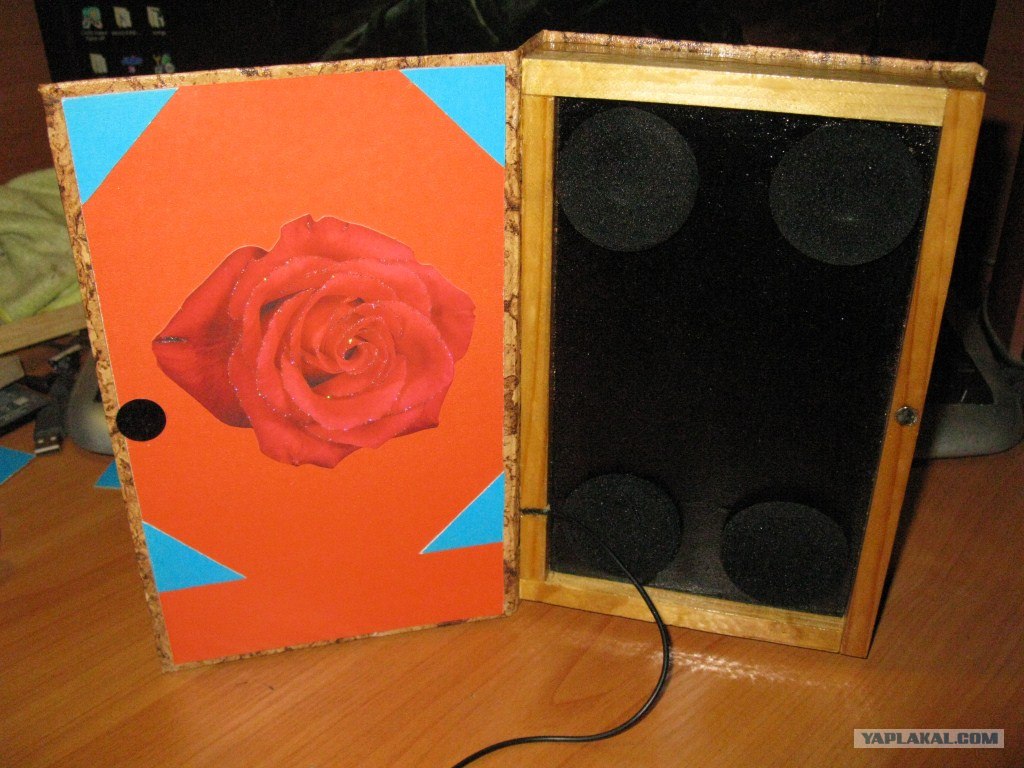

Как сделать основные колонки своими руками

Для изготовления корпуса вам можно использовать как дерево, так и пластик. Предпочтение лучше отдать первому, так как при его применении в акустике улучшается качество звучания. Если лень заниматься выпиливанием древесины, то вы можете облагородить колонки от старой магнитолы либо использовать их без переделки. Усилитель и блок питания у вас будут собраны в коробе сабвуфера, поэтому остается только подключить динамики к нужным разъемам. Поэтому при наличии двух колонок от музыкального центра можно смело воспользоваться ими.

Если же решили сделать все в лучшем виде, то по аналогии с коробом сабвуфера изготавливаете и два корпуса для основных колонок. При желании их тоже можно оклеить привлекательным материалом. Оклейка тонким войлоком, например, улучшает качество звучания акустической системы. В этих колонках разумнее всего установить по два динамика — для средних и высоких частот. Это и сэкономит провода для подключения, и обеспечит более привлекательный внешний вид всей системы.

Изготовление печатной платы для усилителей и выпрямителя

Пожалуй, не менее трудоемкий процесс, который отнимет немало времени. Если схема, выбранная вами, достаточно простая, то нанести рисунок на фольгированный материал можно при помощи перманентного маркера. Предварительно только обработайте фольгу электролитом для автомобильных аккумуляторов либо соляной кислотой. Это позволит обезжирить поверхность и улучшит процесс травления. Если рисунок печатной платы сложный, то лучше воспользоваться лазерно-утюжной технологией и софтом для рисования дорожек. Вот как сделать колонку своими руками, а именно печатную плату для нее.

В программе намечаете расположение элементов, рисуете дорожки, после чего распечатываете получившееся изображение на лазерном принтере с максимальной насыщенностью черного цвета. Бумагу лучше использовать глянцевую. Затем укладываете рисунок лицевой стороной на поверхность фольги текстолита, крепите бумагу и заворачиваете в чистую ветошь. Нагретым утюгом теперь нужно водить по ветоши, чтобы рисунок отпечатался максимально точно. Эта процедура проводится в течение 10-15 минут. После ее завершения смачиваете бумагу в воде, все лишнее уйдет, а на фольге останется только тонер. При необходимости корректировки нужно дорисовать недостающие элементы перманентным маркером.

Травление платы

После завершения переноса рисунка вам потребуется раствор хлорного железа. Большинство радиолюбителей применяют его, так как процесс травления с его помощью занимает мало времени. Если использовать раствор медного купороса и соли, то травление может занять и сутки, и двое, в зависимости от концентрации веществ. Бывает и так, что раствор хлорного железа плохо разъедает медь, поэтому для увеличения скорости травления нужно нагревать его. Старайтесь только не пропустить тот момент, когда дорожки будут освобождены от лишнего металла, иначе пойдет разрушение той части фольги, которая находится под тонером.

В принципе, сделать музыкальные колонки своими руками можно и без травления печатных плат. Существует навесной монтаж, который сделать намного проще. Но ведь красивая плата с правильным монтажом смотрится намного приятнее, нежели собранные в кучу провода и выводы элементов. Да и возможность возникновения помех в случае с навесным монтажом значительно выше. После проведения травления платы ее необходимо тщательно вымыть и высушить. И только после снятия слоя тонера растворителем или спиртом можно приступить к установке элементов.

Монтаж элементов на печатную плату

Теперь вам остается только наметить расположение всех элементов на поверхности платы. Сначала сделайте отметки в тех местах, в которых требуется сделать отверстия сверлом с диаметром 1-1,2 мм. Занятие не из легких, так как при сильном нажиме можно попросту сломать сверло. Для улучшения печатного монтажа необходимо залудить (покрыть слоем олова) все дорожки платы. Для этого нужно обработать раствором канифоли их все, после чего прогретым паяльником с оловом пройтись по каждой, чтобы припой надежно сцепился с медной поверхностью. Чрезмерный нагрев не нужен, так как есть риск того, что фольга начнет отслаиваться от текстолита.

Перед установкой элементов необходимо их выводы также подвергать лужению. Только в таком случае компьютерные колонки, своими руками изготовленные, будут иметь максимально возможную надежность. При наличии вибрации пайка может очень быстро разрушиться, пропадет контакт, и усилитель перестанет работать либо будет работать, но с хрипом, неустойчиво.

Заключение

Как можно понять из всего сказанного, сделать качественную акустику вы можете из любого материала, который имеется под рукой. Обращайте только внимание на его состояние, не стоит использовать прогнившую древесину для сабвуфера или колонок. Элементная база усилителей НЧ очень маленькая — достаточно одной микросхемы, которая обеспечивает выходную мощность 10-20 Ватт в два канала. Простые музыкальные колонки, своими руками сконструированные, прослужат вам долгие годы, а качество звучания позволит наслаждаться как музыкой, так и фильмами со спецэффектами.

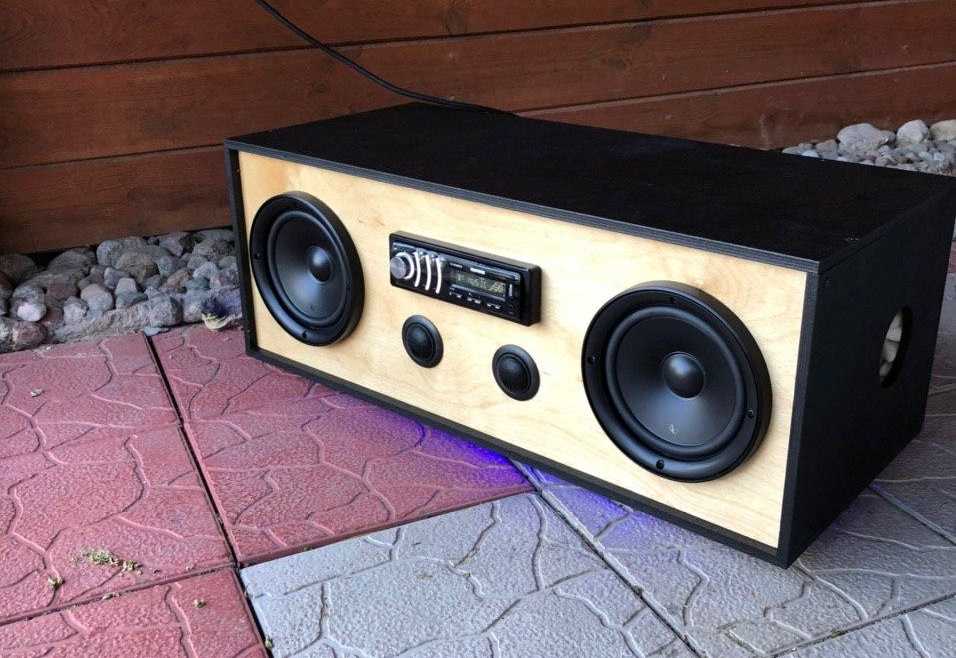

Как сделать музыкальный центр своими руками с колонкой, FM антенной и блютуз модулем

Хочется… Как много приятного в этом слове… и как приятно когда «хочется» получается.
Вот и захотелось сделать современный майфун своими руками, ну почти своими, т.к. начинку — MP3 FM Bluetooth модуль и усилитель приобрел, как нынче водится, в Китае, в роли корпуса и акустики выступил уже не используемый центральный канал Sound Pro sp-2s.

Целью данной статьи является просто рассказать как можно, не особо заморачиваясь, сделать аккуратный музыкальный агрегат с в общем-то неплохим звуком, приятным внешним видом, удобным управлением и поделиться своим опытом. Возможно кто-то собирается сделать что-то подобное или захочет сделать после прочтения обзора. Цели расследовать качественные характеристики со специальным оборудованием нет, т.к. обзоров на используемые попсовые MP3 модуль и усилитель очень много, а вот как сделать из этого китайского набора приятную готовую вещь — уже не так много.

Итак, прошу под кат.

Идею сделать музыкальную колонку вынашивал уже долгое время, нужно было что-то приличное в спальню, чтобы после трудного дня или приятного утра включить любимый музон — либо со смартфона, либо с флешки и желательно чтоб радио пело. Купить готовый музыкальный центр не хотел, было желание сделать именно своими руками полезную вещь.

Изучив обзоры на основные МП3 модули заказал 3 разных девайса, в итоге выбрал и установил именно обозреваемый, т.

к. у него есть ряд плюсиков, которые решили:
— приятный внешний вид лицевой панели;
— нормальная работа МП3, читает как все подряд так и по папкам;
— хороший Bluetooth, ловит на длинной дистанции без сбоев и заиканий;
— англоязычная озвучка событий, не китайская. Вроде как можно добавить свои треки, например используя один из сервисов озвучки текста в голос.
— и главный плюс — запоминает последнюю мелодию и уровень громкости.

Полные характеристики можно узнать на странице товара или под спойлером

Bluetooth MP3 Decoding Board Module w/ SD Card Slot / USB 2.0 Port / FM / Remote

— Color: Black + white
— Display Mode: Single cycle and repeat all switch, it is repeat all as opening
— Menu Language: English
— Display Size: 1.5″
— Memory Card Type: SD
— Max Extended Capacity: 8GB
— Audio Formats: MP3 / WMA
— Tuner Bands: FM
— FM Frequency: 85~108MHz
— Other Connections: 1 x USB 2. 0 / 1 x SD card slot
— Power Supply: 12V
— Voltage: 7~12V
— The interval between installation hold: 90mm
— Supports external signal switch directly
— Supports Bluetooth 3.0 EDR
— Supports USB / SD card / Bluetooth / FM / Line auto switch
— Built-in MP3 / WMA song decoding chip
— Supports play from USB / SD card / MMC card
— Supports USB / SD card switch PREV / next / fast forward / fast reverse / volume adjustment / play / pause / single cycle / mute / shut off / direct Selection song
— Supports Bluetooth PREV / next / fast forward / fast reverse / volume adjustment / play / pause / single cycle / mute / shut off
— Supports FAT 16 / FAT 32; Supports MP1 layer / MP2 Layer / MP3 Layer
— Supports 32~320Kbps MP3
— Supports power cut memory function: Remember the song and the volume before power cut
— Working voltage: 12V; Current: 800mA~1A
— Including panel + decoder + remote control + 2-pin plug wire with reverse voltage protection + 3-pin audio plug wire
— Packing List:
— 1 x MP3 decoding board
— 1 x Remote control

В комплекте проводульки aux in|out и для подключения питания, типовой ИК пультик.

В процессе проверки и предварительного просмотра обзоров выяснилось, что болячкой этих модулей является цифровой шум при работе блутус, что обычно решалось разделением земли, убиралось нулевое сопротивление (перемычка), но я полагал, что будет лучше сделать раздельное питание МП3 модуля и усилителя, и практика показала, что это верное решение. Усилитель купил класса Д на основе микросхемы PAM8610.

Таких на Али завались по 100р штука. Про него говорить особо нечего, просто нормально работает, совсем не греется даже на максимальной громкости, звук меня устраивает, мощности хватает. Но если вы аудиофил и любите именно чистый качественный звук без искажений, то, вероятно, этот усилитель вас не устроит.
Усилитель и МП3 модуль рассчитаны на питание 12В, но поскольку я решил сделать раздельное питание, сам модуль после простой доработки способен работать от 5В и у меня в достатке ненужных 5В зарядников от старых сотовых, то использовал для усилителя блок питания 12В 1. 5А, а для МП3 модуля 5В БП.

Чтобы упростить установку и не плодить проводов спаял оба блока питания вместе жестким толстым проводом в местах подвода 220В, на фото можно увидеть, получился единый блок питания на два напряжения.

В МП3 модуле после разъема питания идет стабилизатор 7805 на 5В, закоротил его входную и выходную ножку и подключил 5В на штатный разъем. Также убрал два синих светодиода с платы, которые видимо должны были подсвечивать прозрачный периметр лицевой стороны, но делали это неравномерно. После чего осталось подключить звуковые провода от модуля к усилителю и к динамикам и сделать проверочное включение. К этому времени электролобзиком уже пропилил на лицевой стороне отверстие для установки МП3 модуля.

Опытные любители музыки могут возразить свой протест, высокочастотный динамик один, а как-же стерео-звук? Ну да, пищалка одна и два канала она не озвучит, но что делать, пришлось подключить пищалку к правому каналу. Конечно при желании и наличии двух пищалок можно и впилить обе, но послушал и недостатка в высоких частотах не нашел, меня такая ситуация устроила.
Закрепил блок питания и усилитель внутри корпуса на саморезы через пластиковые шайбы и проставки внутри корпуса.

Просверлил отверстие в тыльной стороне под провод питания 220В, сделал его внутри узлом, чтоб не выдернуть. Подключил и установил модуль, уложил провода, в том числе провод антенны, благо размеры корпуса акустики (46х12х14 см) позволяют оставить антенну внутри, а сам модуль ловит радио достаточно хорошо. Также подобрал максимальную громкость регулятором на усилителе.

Прикрутил динамик и собственно с внутренностями на этом закончил.
Остался фасад, т.е. сеточка, она закрывала МП3 модуль и необходимо сделать вырез под него. Частично отклеил сетку по периметру внутренней стороны и выпилил необходимый участок, и его-же использовал чтобы сформировать ребро ниже модуля немного изменив размеры. Вклеил ребро и натянул сеточку.

Ну а далее приятные мелочи, дочка вырезала круглые ножки из старого коврика для мышки, которые были приклеены на двухсторонний скотч. Ножки не скользят и не твердые, хорошо получились.

На середине тыльной стороны осталось большое отверстие от разъема для подключения акустических проводов, закрыл пластиковой заглушкой.

На этом изготовление завершилось, и колонка была установлена уже на постоянное место для дальнейшей эксплуатации.

Что еще можно было-бы сделать?
Можно было сделать на тыльной стороне выключатель питания. Также не сложно сделать отключение блока питания усилителя через реле по команде «Выключение» с пульта, когда модуль уходит в режим standby. Может быть, когда будет время, сделаю и это.

Осталось подвести итоги.

Поставленная цель выполнена и ожидания оправдались. Пылившая акустика ожила, стала приносить очевидную пользу, и на самом деле радует не только взгляд, но и слух. Мощности для спальни более чем достаточно, качество звука устраивает, играет с разных источников. Я и мои домашние довольны — это самое главное.

Благодарю за то, что дочитали обзор, желаю всем удачи!
И с праздником — старым новым годом!
