Простое решение – сделать из активной антенны пассивную.

   Вышел из строя усилитель в антенне «волновой канал.

 Антенна «Локус – Про» (волновой канал или Уда-Яги) неплохо послужила, но с приходом эфирного цифрового телевидения стала капризничать. По выходным на даче стали зависать картинки, а то просто останавливался приём цифровых мультиплексных пакетов. Скорее всего, причина в антенном усилителе. Телевизором, к которому она была подключена, пользовались редко и в основном смотрели по нему передачи в аналоговом режиме. Я знал, что время её ремонта когда-нибудь придёт, и вот оно пришло. Прохождение цифрового сигнала при одинаковой мощности передатчика дальше, чем аналогового телевизионного сигнала, а значит, антенна может брать цифровой сигнал и без усилителя, тем более что при приёме цифрового сигнала усилитель не обеспечивал помехозащищённость приёмного тракта. Я переделал антенну под приём эфирного цифрового телевидения, укоротив её в три раза, и исключил из неё усилитель.

 Мы ехали на дачу. Шёл дождь. Я радовался в душе, поливать и косить траву не придётся. Мысленно представлял себя в кресле-качалке перед экраном телевизора с фужером согревающего вина в отблесках тёплого пламени камина. Но стоило только включить телевизор, надпись на экране «нет сигнала» — изменила все планы. Протестировав программы в аналоговом режиме,  пришёл к заключению, что вышел антенный усилитель дециметрового диапазона. Ну, правильно, всю неделю сверкали молнии, эти мощные разряды и выбили транзистор в плате антенного усилителя.

 Простое решение – сделать из активной антенны пассивную, чем я и занялся под шум дождя.

                                               Устройство антенны.

 Это широкополосная антенна имеет два диапазона и соответственно монтажные платы согласования и усиления метрового диапазона волн 50 – 220 МГц и дециметрового диапазона 470 – 800 МГц. На нижнем диапазоне задействованы метровые усы-вибраторы, а на высоком диапазоне работает антенна «волновой канал» (Уда-Яги).

 Задача — упростить антенну. Сделать её малогабаритной и надёжной, приспособить к приёму эфирных цифровых каналов.

Рис 1.  Из  журнала «Радио» 1965. 12.

Я уже делал самодельную антенну волновой канал из металлопласта. В том посту я попытался более детально рассказать об устройстве этой антенны.

 Но перед тем, как сделать пассивную антенну я воспользовался волшебным кольцом из металлопласта (Простая самодельная антенна для эфирного цифрового телевидения), чтобы удостовериться, что в этом месте приём без антенного усилителя возможен, а заодно проверить работоспособность приёмного тракта.

Антенна из металлопласта.

 Это колечко приняло не только цифровые мультиплексы с расстояния 80 км, но и дублирующие боковые, расположенные на расстоянии 20 км.

1.

Избавляюсь от усов-вибраторов метрового диапазона. Все телевизионные каналы этого участка волн уже перенесены в цифровой мультиплекс дециметрового диапазона. Антенна сразу приняла форму, удобную в работе.

Пора избавиться от вибраторов метрового диапазона.



Удаляю вибраторы метрового диапазона.

         На петлевом вибраторе вскрываю коробочку с надписью «Меридиан». Вынимаю плату усилителя. Он широкополосный, селективные компоненты — катушки индуктивности отсутствуют, поэтому плохая помехоустойчивость.  Аккуратно под корень выкусываю соединяющий (он ещё пригодится) и подводящий коаксиальный кабель. Удаляю провод питания усилителя с дроссельной вставкой и самим блоком питания.



Вскрываю коробочку.

Удаляю усилитель.

Ничего лишнего.



3.

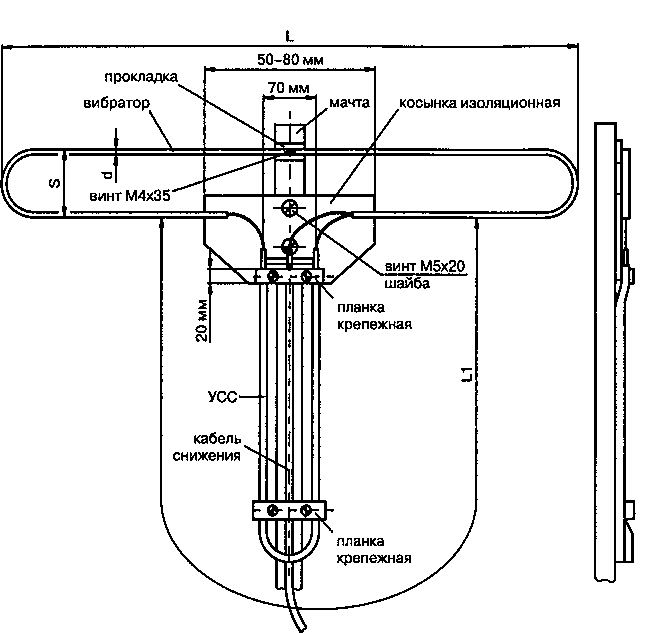

Делаю согласующее устройство в виде U-колена для петли Пистолькорса из тонкого коаксиального, ранее соединяющего две монтажные платы кабеля.
Тонкий коаксиальный кабель проще разместить в той же коробочке с надписью «Меридиан». Длина U-колена равна половине длины петли, правда, надо ещё учесть коэффициент укорочения, если известна марка кабеля (он в пределах 1,3 – 1,51). Я прикладываю кабель к петле и откусываю его длину равную ровно половине длины алюминиевой петли. Сам кабель укоротится в процессе заделки.

4.

Соединяю коаксиальный кабель, идущий непосредственно от телевизора с U-коленом согласно рисунку или фото. 1,2 — соединения с алюминиевой петлёй, 3 — оплётки коаксиальных кабелей скручиваю вместе, 4 — U-колено из коаксиального кабеля, 5 — коаксиальный кабель снижения.

5.

Коаксиальную петлю, и коаксиальный кабель снижения прикручиваю к петле Пистолькорса, используя шайбы с нейтральным покрытием. При непосредственном соединении меди и алюминия контакт со временем пропадёт.

Паяльник не использую. Бандаж оплёток коаксиального кабеля выполняю медным лакированным проводом.

6.

Проверяю работу антенны, подвесив её под коньком дома, настраиваясь на приём цифровых эфирных каналов, выборочно из каждого мультиплекса выбираю канал и записываю уровни и качество сигналов. Всё работает, уровни с запасом.

7.

А теперь самое интересное.  Выкручиваю директоры и опять измеряю уровни сигнала и его качество, и прихожу к выводу, что они не изменились.

U-колено икабель снижения.

U-колено икабель снижения. 1,2 -креплениек вибратору; 5 -кабель снижения; 4 — U-колено; 3 — соединение оплёток коаксиальных кабелей.

Открутил часть директоров.

Директоры.



  Оставив на всякий случай 3-и  директора, укорачиваю стрелу антенны, а за рефлектором срезаю ножовкой место крепления согласующей коробочки метровых волн, но крепление самой стрелы оставляю (оно может пригодиться, если использовать антенну как наружную).

Укороченную антенну креплю под  конёк крыши, и сразу на чердаке становится свободно.

На чердаке стало свободно.

                   P. S.
                                Пассивная логопериодическая антенна.

Логопериодическая антенна (Дельта). Кострукция стрелы состоит из двух трубок.

Подсоединение коаксиального кабеля к логопериодической антенне. «Антенны» Том 2. Автор Карл Ротхаммель

Плохо показывает телевизор от антенны: причины неполадок

Содержание

• 1 Проблемы кабеля
• 2 Зачем нужна активная антенна
• 3 Выбор и установка антенны
• 4 Согласование антенн типа волновой канал

Плохо показывает телевизор от антенны – причин две. Несогласованность устройств, плохое оборудование. Последнее касается антенны, телевизионные приемники так или иначе справляются с задачами. Однако проблема кроется и в усилителе. Должен хотя быть настроен на нужную частоту. Ниже рассмотрим типовые ситуации, методы решения простейшими методами. Простой путь – купить спутниковую антенну, поставить. Альтернативно кончайте смотреть телевизор, интернет гораздо веселее!

Проблемы кабеля

Смешно звучит, но первым делом стоит проверить кабель. Предъявляется несколько требований, которые соблюдайте обязательно:

• Во-первых, волновое сопротивление телевизионного кабеля составляет 75 Ом. Отклонения величины провоцируют в тракте отражение части мощности, неминуемо приведет к потерям. Выдуманы способы согласования, применяя которые, допускается использовать кабель другого волнового сопротивления. Повременим городить огород. Устройства, предназначенные для работы телевизионного вещания, волновым сопротивлением 75 Ом. Учитываем азбучную истину, подбирая кабель.

• Второй совет касается владельцев комнатных антенн. Типичная картина: висят волновой канал, полуволновый вибратор с усиками, неподалеку лежит бухта кабеля. Первым делом смотрим, активная антенна или пассивная. Нужно включать питание? Если оказалась пассивная, лишний кабель отрезаем, украшаем бухтой кладовую. Сегмент фидера вносит невосполнимые потери сигнала. В приемнике антенном чувствительность сильно зависит от затухания до первого усилительного каскада. В нашем случае таковой находится внутри телевизора, кабель до гнезда вносит неимоверные потери. Другое дело антенна активная. Первый усилительный каскад располагается здесь, длина кабеля становится некритичной.
• Если пассивная антенна на крыше, неплохо разжиться, пользуясь интернетом, характеристиками кабеля. Логично посмотреть, превышают ли погонные потери 0,2 дБ. Затухание определяет длина фидера, электрических характеристик изделия. Три метра годного кабеля вносят затухание, равное метру дешевого. Рекомендуется поставить антенну усилительную, заменить кабель. Благо, телевизионный стоит недорого. Забудьте дороговизну высокочастотного WiFi!

Зачем нужна активная антенна

Обмолвились, что если антенна активная, допустимо длину кабеля, потери не считать критичным элементом. В случае если провод хороший достать нельзя, протяженность снизить не удается, крыша далеко, полагается купить активную антенну. Обратите внимание: для установки оборудования понадобится разрешение ТСЖ, собственника дома. Наблюдается маразм: запрягают составить специальный план размещения инженерных коммуникаций, выплатив гонорар специализированной фирме, заплатить профессиональному мастеру, выполняющему установку. Положено делать, согласно правилам.

Усилитель для антенны позволит обойти ограничения, наложенные на качество, длину кабеля. Шнур питания часто понадобится тянуть на крышу. Расстояние до телестанции небольшое, точка просто загорожена домами – рекомендуем попробовать поймать сигнал комнатной разновидностью. Телевизор будет показывать и без общей антенны. Допускается расположить “чебурашку”, украсив балкон, даже над навесным потолком. Пути прохождения отраженного луча неисповедимы. Однако условия меняются сообразно погоде, прием будет ухудшаться (либо улучшаться). Рекомендуется отдавать предпочтение всенаправленным антеннам, обладающим меньшим коэффициентом направленного действия, снабжаемым дополнительным внешним усилителем.

Обнаруживают антенны существенный недостаток, никак не связанный с качеством приема отдельного сигнала. Источники проблем объясняются эффектом многолучевости. Всенаправленная антенна ведет прием со всех сторон (азимутов). Попадет несколько лучей, изображение начнет двоиться. Схожий эффект вызывает переусиление. Уберите питание электрическим током, посмотрите результат. Аналогичным образом устраняется красноватый снег. Причина прежняя – переусиление.

Совет! Отрегулируйте оборудование, пытаясь добиться получения нужных характеристик. Снизьте коэффициент усиления. Купите аттенюатор телевизионный. Такие позволят снизить коэффициент усиления двадцатью дБ.

Бесспорный недостаток всенаправленных антенн замечен: источники помех будут действовать со всех сторон, резко понижая соотношение сигнал/шум. Это не критично цифровым мультиплексам, вещание содержит коды коррекции ошибок. Прием аналогового телевидения антенной с усилителем невозможен, случись шуму усилиться выше уровня полезной составляющей.

Выбор и установка антенны

Сама антенна может не соответствовать принимаемому сигналу, либо устанавливаться неправильно. Многие знают, что полезно ориентировать приспособление в пространстве, но не каждый умеет это делать. Телевидение в России на ДМВ построено на горизонтальной поляризации, поэтому перекос полуволнового вибратора или волнового канала с гарантией ведет к ухудшению приема. При этом также сдвигается частотный диапазон, за счет чего дополнительно падает качество картинки.

Потребуется, используя уровень, выставить антенну в правильное положение. Вдобавок при приеме с дальних телевышек действует простое правило. Чем выше расположить антенну, тем больше шансов поймать вещание. Это правило действует на ДМВ, вот поэтому диапазоны СВ и КВ по-прежнему сохраняют привлекательность. Волны на этих частотах огибают поверхность земли, поэтому поймать можно, даже не вынося антенну на крышу.

Внешние преграды также вкладывают лепту, если вокруг раскинулся лес, то прием будет ухудшенный. Волны затухают, проходя сквозь препятствия. В этом случае порекомендовать обзавестись антенной с усилителем. Играет роль и тип. Полноволновые вибраторы гораздо лучше принимают сигнал, а в магазине достать сложно. Поможет самодельная антенна. Сделанная из жилы медного или алюминиевого кабеля и установленная по правилам обеспечит лучший прием, чем магазинная.

Уже не раз рассказывали, как изготовить узкополосную антенну, которая настроена на частоту канала. В этом случае также удается добиться превосходного результата простыми путями. В конце концов любители даже конструируют четвертьволновые вибраторы для цифровых ресиверов. Это просто короткий кусок провода, экран которого на четверть длины волны счищен с одного конца. Для первого мультиплекса Москвы это составляет 13,5 см. На другой конец припаивается коннектор, который вставляется в ресивер. Четвертьволновый вибратор располагается горизонтально. При необходимости можно сгибать у основания для удобного размещения. Даже такая простая и несогласованная конструкция дает результаты в приеме телевизионного вещания.

Согласование антенн типа волновой канал

Новичков тревожит вопрос, как правильно согласовать антенны типа волновой канал. Конструкции очень просты, дают отличный коэффициент усиления. Конструкция идеальна для ДМВ, где лежат цифровые мультиплексы. Сначала рассмотрим симметрирование сигнала. Операция понадобится, если кабель снижения длиннее 10-ти метров. Устройство представляет собой отрезок провода, параллельный фидеру, отстоящий на 3 – 5 см.

Способ годится для волнового канала, изготовленного по стандартным правилам. Экран кабеля снижения просто сажается на одну сторону активного вибратора, а вот с другой стороны и цепляется симметрирующий отрезок кабеля. Длина зависит от канала, например, для первого московского мультиплекса это 17,6 см. На полном протяжении кусок параллелен кабелю снижения. Как подключить устройство:

• Жила симметрирующего устройства сажается на одну сторону активного вибратора параллельно жиле кабеля снижения. Сюда замыкается оплетка отрезка.
• На расстоянии длины симметрирующего устройства от активного вибратора изоляция кабеля снижения зачищается. Экраны параллельных проводов замыкаются, сюда же присоединяется второй конец жилы отрезка.

Гораздо сложнее дело обстоит с антеннами, волновое сопротивление которых ниже 75 Ом. Используются тогда специальные согласующие устройства. Активный вибратор можно сделать Т-образным. Верхняя часть петли наращивается дополнительным проводом в обе стороны. Суммарная длина вычисляется формулой:

L = (λ/2)*(1 – 0,225/ln(λ/2d)), где

λ – длина волны, м; d – диаметр проволоки, выраженный метрами. Высота петли равна одной сотой λ или чуть меньше. Ширина петли подбирается экспериментально, стремятся волновое сопротивление приблизить к 75 Ом. График зависимости «горбатый». Максимум наблюдаем при ширине петли, равной λ/4.

Осуществляя конструирование собственной антенны, способ выбирает подавляющее число радиолюбителей, позволит изготовить устройство, имеющее нужное волновое сопротивление. Имея на руках чертеж, дублируйте конструкцию заданное число раз. Приготовьтесь потрудиться, если плохо показывает телевизор. Выяснить частоту вещания, сделать специальную антенну.

Помехи сигнала будут в этом случае минимальными. Процедуру конструирования волновых каналов описывали. Штудируйте портал! Соберемся с силами, рассмотрим конструирование логопериодических антенн, просто интересно, как это делать. Особенность изделия – ловлю широкого диапазона вещания. Охват логопериодической антенны потрясающий.

Mayhem Creations — Рамочная УКВ-антенна своими руками

Я использовал антенну Scatter Forager, пытаясь получить CKCO RF13. Однако с момента перехода это, наряду с CFTO на RF9, было самой проблемной канадской станцией для приема. У Yagi, используемого при попытке получить CFTO, есть свои проблемы, но я решил, что для получения CKCO требуется другая антенна от Scatter Forager.

Scatter Forager — антенна с низким коэффициентом усиления. Несмотря на то, что это низкое усиление, я думаю, что был на пороге его получения. Коммерчески существует антенна, произведенная компанией Antenna Direct, под названием C5. Это УКВ-антенна с высоким коэффициентом усиления, где значения усиления составляют около 8 дБ или около того для RF13. Один из участников digitalhome.ca построил «клон» C5 и смоделировал этот клон в программном обеспечении 4nec. Пост можно найти здесь:

http://www.digitalhome.ca/forum/showthread.php?t=112675

Моделирование этой самодельной антенны дало значение усиления от 7,5 до 8 дБ в диапазоне ОВЧ. Учитывая, что коэффициент усиления Scatter Forager, скорее всего, был намного ниже, чем у этой антенны, и станция при ее использовании то входила, то выходила. Как только я соберу эту антенну, я буду с нетерпением ждать, когда смогу ее опробовать.

*7 ноября 2011 г.*

На выходных я купил медные трубки и переходники из ПВХ. У меня уже был 1-дюймовый кабелепровод, оставшийся от предыдущего проекта, поэтому я решил использовать его. Прошлой ночью я начал строительство. Я отрезал вертикальный кусок кабелепровода длиной 28 дюймов. Я просверлил отверстие в верхней части, чтобы пропустить медную трубу. Я выковал из медной трубы круг диаметром 23 дюйма и, пропустив его через отверстие в трубопроводе, прикрепил к нижнему концу, оставив зазор в 1 дюйм между концами подачи.

*11 ноября 2011 г.*

Антенна установлена ​​и работает. Какая отличная антенна, и одна из моих лучших сборок. Сегодня во время тестирования я посадил эту антенну на свою кровать и направил в окно на CKCO, и она стабильно ловила ее на уровне 7-8 делений на телевизоре Samsung, к которому она была подключена.

После испытаний я отнес его на чердак и установил. CKCO теперь очень надежная станция. Единственная проблема заключается в том, что CHCH теперь находится на задней стороне антенны и, следовательно, заблокирован. Я все еще получаю это, но это не надежно на всех телевизорах, в зависимости от длины кабеля от антенны до телевизора. Отличная сборка, респект дизайнеру.

*13.11.2011*

При установке этой антенны на CKCO RF13 падений не наблюдалось. Я также не заметил падений на CFTO RF9. Это указывало бы на то, что антенна Scatter Forager, которую я использовал раньше (которая сейчас используется в качестве отражателя петли VHF), создавала помехи для сигнала, идущего в этом направлении. Чтобы снова укрепить CHCH, я могу построить еще одну такую ​​​​антенну и направить ее между CFTO и CHCH (больше в сторону CFTO), так как я думаю, что она будет иметь более широкую ширину луча, чем текущая антенна YAGI, которую я направил в сторону CFTO. В целом, я очень доволен этой антенной и рекомендую ее всем, кто пытается поймать частоты VHF-Hi.

Помимо CHCH, я попытался направить эту антенну в направлении WNGS RF7 из Буффало. Но в настоящее время с их передатчиком при такой низкой выходной мощности (повреждение передатчика) я даже не поймал ни одного сигнала на телевизоре, который использовался для тестирования. Имейте в виду, у этого телевизора самый длинный кабель от антенны (~ 120 футов).

*26 ноября 2011 г.*

На прошлой неделе я построил вторую рамочную УКВ-антенну и сегодня вечером установил ее на чердаке. Эта петля должна была использоваться для приема RF9.и РФ11. Это сработало, как и ожидалось, и теперь я без проблем принимаю оба канала на самом дальнем от антенн телевизоре. На этом мои проекты антенн подошли к концу, так как я думаю, что не смогу построить лучшую антенну, чем та, что у меня есть на данный момент. Ниже пара фото новой антенны на чердаке.

Теперь CHCH и CFTO снова сплошные каналы.
