Atmega328p описание на русском
Atmega описание на русском Но так как мой рабочий день не нормирован, после нескольких. DataSheet Техническая документация к электронным компонентам на русском. Купить ATmega Устройство работает в диапазоне напряжения от 1. This device can also be supplied in wafer form. Год разработки —
Поиск данных по Вашему запросу:
Atmega328p описание на русском
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Даташит на русском Atmega8
- Документация
- Справка по Ассемблеру для Atmel AVR
- Микроконтроллер ATmega328 — описание, характеристики
- Документация по AVR микроконтроллерам, все на русском.
Системный интегратор - ATMEGA328P-AU datasheet
- Главное меню
- Программатор USB ISP для AVR: Ещё один шаг в сторону от ардуинонизации
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: AtMega328P загружаем Bootloader
Даташит на русском Atmega8
Даташит — это техническое описание на какой-либо радиокомпонент. Где его найти? Ну, конечно же, в интернете! Те, кто хорошо дружит с разговорным английским, не факт, что сможет прочитать технические термины в даташитах. Давайте попробуем пролить свет истины на основные характеристики МК ATmegа8.
Для этого качаем даташит. В нашей статье мы будем рассматривать только основные сведения нашего подопечного. Вот что мы видим на первой странице даташита:.
Запоминаем правило: в фирменном описании нет ни одного лишнего слова! Высокопроизводительный, потребляющий мало энергии, 8-битный микроконтроллер. Понимаем как рекламу, единственно полезное то, что данный микроконтроллер — 8 битный.
Расширенная RISC архитектура. Но нам это не важно, по крайней мере, пока. А вот это уже интереснее! Во-первых, такое большое количество команд например, у микроконтроллеров PIC всего 35 команд уже подразумевает ориентацию этого МК под языки высокого уровня.
Во-вторых, узнаем, что одна команда выполняется за один такт генератора. А при 10 МГц — в десять раз быстрее, т. Про регистры поговорим позднее, просто запомним, что большое количество регистров — весьма неплохо, ведь регистр — это ячейка памяти в самом МК.
Объединив эти данные с количеством поддерживаемых микроконтроллером команд, в очередной раз убеждаемся в изначальной ориентации данного МК под высокоуровневые языки вроде Си, Паскаля и других.
За одну секунду при тактовой частоте 16 МГц может быть выполнено до 16 команд! Следовательно, одна однобайтовая команда может быть выполнена за 0,07 мкс. Весьма недурно для маленькой микросхемы. С учетом предыдущего пункта понимаем, как работает на частотах от 0 Гц до 16 МГц. В данном МК имеется встроенный умножитель, который умножает числа за два такта. Ну, это хорошо.
Даже очень. Но мы пока не будет вгрызаться в эти нюансы…. Надежная энергонезависимая память, построенная в виде нескольких сегментов. Память выполнена по технологии Flash. В самом МК имеется встроенный программатор. Этот объем весьма хорош! Для обучения да и не только — с запасом. А наличие встроенного программатора этой памяти, позволяет загружать данные в память, используя простой внешний программатор в простейшем случае это пять проводков, которыми микроконтроллер подключают к LPT порту компьютера.
Следовательно, можно сохранить еще дополнительную информацию, которую можно изменять программой МК, без внешнего программатора. Также весьма приятный объем. Проще говоря, программу в МК можно изменять до 10 раз, а свои данные в 10 раз больше. МК имеет несколько областей памяти не уточняем каких , которые можно защитить от прочтения установкой специальных бит защиты.
Ну, тут всё понятно: свои труды вы можете защитить от вычитывания программы из памяти МК. Далее идет описание имеющейся в данном микроконтроллере периферии т.
Три канала ШИМ. Eight Channels bit Accuracy. Six Channels bit Accuracy. Разрядность АЦП — 10 бит. В данном МК реализован аппаратный двухпроводный интерфейс связи USART, байт ориентированный и программируемый — имеется возможность настройки параметров интерфейса. Сторожевой таймер с собственным автономным генератором.
Аналоговый компаратор. Реализованы режимы контроля напряжения питания и защита работы МК при плохом питании гарантирует увеличение надёжности работы всей системы.
Встроенный калиброванный RC-генератор можно запустить МК без внешних элементов. Реализовано несколько типов внешних и внутренних прерываний. Весьма полезная возможность при необходимости экономить энергию: питании от батарей, аккумуляторов и других источников. Указаны типы корпусов, в которых выпускается данный микроконтроллер.
Не надо покупать специализированные дорогостоящие панели и мучиться с тоненькими и часто расположенными выводами на корпусе МК. Temperature Range:. Очень важный параметр! Бывают модели микроконтроллеров, которые работоспособны только при положительных температурах окружающего воздуха. Имеется две модификации данного МК: одна работоспособна при широком диапазоне питающих напряжение, вторая — в узком. Максимальная тактовая частота:. И что мы видим?
Следовательно, и ее вычислительные возможности будут ниже. Потребляемая мощность:. На следующей странице публикуется расположение выводов данного микроконтроллера при использовании разных типов корпусов :.
Обратите внимание на такой факт: микросхема микроконтроллера может иметь и имеет в данной модели несколько выводов для подключения источника питания. Изготовители микроконтроллеров рекомендуют подключать соответствующие выводы вместе, т. При этом через одинаковые выводы МК не должны протекать токи, так как внутри корпуса МК они соединены тонкими проводниками! На рисунке показаны устройства, входящие в состав данного микроконтроллера.
В программе часто возникает необходимость сделать временную задержку в ее выполнении — паузу. А точную паузу можно организовать только методом подсчета времени. Время считаем исходя из количества тактов генератора микроконтроллера.
Да и не лишним будет заранее просчитать: успеет ли МК выполнить тот или иной фрагмент программы за отведенное для этого время. В этом разделе указано, что данный МК имеет встроенный тактовый RC-генератор.
При этом тактовая частота МК — 1 МГц. Может возникнуть вопрос: если частота встроенного тактового генератора 7,3 — 8,1 МГц, то как была получена частота 1 МГц? В данном микроконтроллере он имеет несколько коэффициентов деления: 1, 2, 4 и 8.
При выборе первого мы получим частоту самого тактового генератора, при включении последнего — в 8 раз меньше, т. Обратите внимание на один ну очень важный факт: стабильность частоты дана при температуре МК 25 градусов по шкале Цельсия.
Вспомним, что внутренний генератор выполнен по RC схеме. А емкость конденсатора очень зависит от температуры! Перед тем, как подать на микроконтроллер питающее напряжение, выполним правило, которое обязательно для всех цифровых микросхем: в непосредственной близости от выводов питания микросхемы должен быть керамический конденсатор емкостью 0,06 — 0,22 мкф.
Обычно устанавливают конденсатор 0,1 мкф. Его часто называют блокировочным конденсатором. В схему необходимо установить и электролитический конденсатор емкостью мкф.
Такой конденсатор можно устанавливать один для нескольких микросхем. Обычно на корпуса микросхем. Дело в том, что микроконтроллер как и другие цифровые микросхемы состоит из транзисторных ячеек, которые в процессе работы постоянно переключаются из открытого состояния в закрытое, и наоборот. При этом изменяется потребляемая транзисторными ячейками энергия. Этих ячеек в микроконтроллере сотни тысяч думаю, что сейчас уже миллионы! Для предотвращения распространения этих помех по цепям схемы, да и самой микросхемы микроконтроллера, параллельно его выводам питания устанавливают такой блокировочный конденсатор.
При этом на каждую микросхему необходимо устанавливать индивидуальный конденсатор. Конденсатор для постоянного тока является изолятором. Но при установке конденсатора в цепи с непостоянным током он делается сопротивлением. Чем выше частота, тем меньшее сопротивление оказывает конденсатор. Следовательно, блокировочный конденсатор с малой емкостью пропускает через себя шунтирует высокочастотные сигналы десятки и сотни Герц , а конденсатор с бОльшей емкостью — низкочастотные.
Документация
Наблюдение Мура, еще не возведенное в то время в ранг закона, впоследствии блестяще подтвердилось, а обнаруженная им закономерность наблюдается и в наши дни. Чтобы перепрограммировать такой PIC-микроконтроллер, необходимо было посветить некоторое время в специальное окошечко кварцевой лампой. Сегодня новые микроконтроллеры от Microchip оснащаются электрически перепрограммируемой Flash-памятью программ. В списке микроконтроллеров, рассмотренных на этой странице, конечно, следовало бы также упомянуть появившееся еще в году замечательное семейство разрядных микроконтроллеров MSP компании Texas Instruments, инженеры которой вдохновились при разработке микроконтроллеров ставшей сегодня уже легендарной системой команд и архитектурой компьютера PDP компании DEC. Отдельного упоминания заслуживают мощные контроллеры фирмы Toshiba. Хотя у них и отсутствует внутренняя память программ, нужен кристалл внешнего ПЗУ, но они имеют хорошо развитую периферию и способны поддерживать модули памяти типа SIMM.
MICROCHIP (ATMEL) ATMEGAP-PU | Микроконтроллер AVR; EEPROM: 1кБ; SRAM: 2кБ; Flash: 32кБ; DIP28 — Продукт доступен в Transfer Multisort.
Справка по Ассемблеру для Atmel AVR
Отображение фьюзов в avrdude для atmegap Всем привет. Обнаружил вот странную вещь при считывании фьюзов с otmykop — значения hfuse и Может, у И вот задался вопросом организовать обмен данными по CAN протоколу Описание ти API на русском. Описание DAO паттерн на русском. Где найти? Где взять описание Windows. Ocr на русском?
Микроконтроллер ATmega328 — описание, характеристики
Платформа пользуется огромной популярностью во всем мире благодаря удобству и простоте, а также открытой архитектуре и программному коду. Устройство программируется через USB без использования программаторов. Arduino позволяет компьютеру выйти за рамки виртуального мира в физический и взаимодействовать с ним. Устройства на базе Arduino могут получать информацию об окружающей среде посредством различных датчиков, а также могут управлять различными исполнительными устройствами.
Микроконтроллер на плате программируется при помощи основан на языке и среды разработки Arduino основана на среде.
Компилятор работает с исходными файлами, содержащими инструкции, метки и директивы. Инструкции и директивы, как правило, имеют один или несколько операндов.
Документация по AVR микроконтроллерам, все на русском.
Даташит — это техническое описание на какой-либо радиокомпонент. Где его найти? Ну, конечно же, в интернете! Те, кто хорошо дружит с разговорным английским, не факт, что сможет прочитать технические термины в даташитах. Давайте попробуем пролить свет истины на основные характеристики МК ATmegа8.
Системный интегратор
Краткий курс — Самоучитель — AVR — быстрый старт с нуля. Как загрузить программу в микроконтроллер. Как запрограммировать микроконтроллер AVR. Скачать весь курс по AVR одним архивом на заглавной странице курса. Электрический ток. Закон Ома Последовательное и параллельное соединение проводников Правила Кирхгофа для разветвленных цепей Работа и мощность тока Электронно-дырочный переход.
Atmega описание на русском Why did this happen. Arduino UNO флагманская платформа для разработки на базе микроконтроллера ATmegaP.
ATMEGA328P-AU datasheet
Atmega328p описание на русском
RU Форум. Сообщение от Druppi. Есть на ATtiny Положил сюда на некоторое время.
Главное меню
ВИДЕО ПО ТЕМЕ: Electro Talks #1- ATMEGA328 Pin Mapping explained By Utkarsh Dhoundiyal
Full Swing Crystal Oscillator. AVR ядро объединяет богатую систему команд и 32 рабочих регистра общего назначения. Именно этот процесс показан на рис. Низкий уровень сигнала на выводе перезагружает микроконтроллер. Для создания используется библиотека Wire информация на сайте Wiring. За каждый цикл может выдаваться до четырех команд.
Вот ознакомительная статья: Знакомьтесь, господа: AVR!
Программатор USB ISP для AVR: Ещё один шаг в сторону от ардуинонизации
Логин или эл.
Войти или Зарегистрироваться. Авторизация Логин или эл. Документация по AVR микроконтроллерам, все на русском. За время программирования AVR микроконтроллеров, нарыл я вагон книг в интернете. Целый архив скопился.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Внедряю в павербанк.
LGT8F328p. Начало работы, особенности
LGT8F328p – китайский микроконтроллер, клон популярной AVR ATmega328p (Arduino NANO). Практически полностью с ней совместим, но обладает кучей дополнительных функций!
Купить на Aliexpress
Ссылка, ссылка, ссылка, ссылка
Документация
- По ядру Arduino
- Даташит, серия P (RU)
- Даташит, серия D (RU)
- Даташит (CN)
- Даташит 1.
0.4 (EN) - Даташит 1.0.5 (EN)
0.4 (EN)Начало работы
- Запустить Arduino IDE, перейти в Файл/Настройки/
- В окошко “Дополнительные ссылки…” Вставить https://raw.githubusercontent.com/dbuezas/lgt8fx/master/package_lgt8fx_index.json
- Нажать ОК
- Перейти в Инструменты/Плата/Менеджер плат… Начать вводить в поиске “lgt8”. Выбрать и установить LGT8fx Boards
- Теперь в списке плат Инструменты/Плата/ появится семейство плат Logic Green… Выбираем свою плату
- Может понадобиться драйвер (прямая ссылка на архив)
Характеристики и отличия от ATmega328
| Фича | LGT8F328p | ATmega328p |
| Flash | 32 кБ | 32 кБ |
| SRAM | 2 кБ | 2 кБ |
| EEPROM | 0/1/2/4/8 кБ (эмуляция из Flash) | 1 кБ |
| UART/SPI/I2C | 1/1/1 | 1/1/1 |
| Питание | 1. 8.. 5.5V | 1.8.. 5.5V |
| Лог. уровень | 5V | 5V |
| Макс. частота | 32 МГц | 16 МГц (20 МГц) |
| Внутренний клок | 32 МГц | 8 МГц |
| Мин. VCC 1/8/16/32 MHz | 1.8V | 1.8/2.7/4.5/- V |
| GPIO | 24 | 20 |
| Силовые пины | 4 | 0 |
| Таймеры | 2x 8bit, 2x 16bit | 2x 8bit, 1x 16bit |
| ШИМ | 8 | 6 |
| PWM Dead Time | Таймеры 0, 1, 3 | Нет |
| Аналоговые пины | 9 | 8 |
| Разрядность АЦП | 12 Бит | 10 Бит |
| Внутреннее опорное | 1.024/2.048/4.096V | 1.1V |
| Точность опорного | 0.5% | 1.5% |
| Компаратор | 2 шт | 1 шт |
Диф. усилитель | Есть | Нет |
| ЦАП | 8 Бит (1 канал) | Нет |
| ID чипа | Есть | Нет |
| Ускоритель вычислений | Есть | Нет |
| PLL | Есть | Нет |
| Фьюзы | Нет | Есть |
Распиновка
Нумерация пинов: как на Arduino NANO
Видео обзор
Полезные страницы
- Набор GyverKIT – большой стартовый набор Arduino моей разработки, продаётся в России
- Каталог ссылок на дешёвые Ардуины, датчики, модули и прочие железки с AliExpress у проверенных продавцов
- Подборка библиотек для Arduino, самых интересных и полезных, официальных и не очень
- Полная документация по языку Ардуино, все встроенные функции и макросы, все доступные типы данных
- Сборник полезных алгоритмов для написания скетчей: структура кода, таймеры, фильтры, парсинг данных
- Видео уроки по программированию Arduino с канала “Заметки Ардуинщика” – одни из самых подробных в рунете
- Поддержать автора за работу над уроками
- Обратная связь – сообщить об ошибке в уроке или предложить дополнение по тексту ([email protected])
Обновлено
Назад Плата ATtiny88. Начало работы
Введение в ATmega328p Распиновка, техническое описание и технические характеристики
ATmega328p — это однокристальный, высокопроизводительный, эффективный микроконтроллер, созданный Atmel в семействе megaAVR. Это 8-битный микроконтроллер на основе AVR RISC. В этом посте мы подробно узнаем о распиновке ATmega328p, ее техническом описании, спецификациях и методах программирования.
Микросхема Atmega328p Состоит из 32 КБ флэш-памяти ISP с возможностью чтения во время записи, 2 КБ SRAM (статическое ОЗУ), 1 КБ EEPROM , 23 контакта ввода/вывода общего назначения , часы 16 МГц , 32 рабочих регистра общего назначения, три гибких таймера/счетчика с режимами сравнения (два 8-битных и один 16 бит), внутренние и внешние прерывания, последовательный программируемый UART, байт-ориентированный интерфейс I2C (межинтегральная схема), последовательный порт SPI, 6-канальный 10-битный аналого-цифровой преобразователь, программируемый сторожевой таймер с внутренним генератором и пять программно выбираемых режимов энергосбережения.
Устройство работает в диапазоне напряжений 1,8-5,5 вольт.
Примечание: 328p в ATmega328p означает: 32 для 32 КБ флэш-памяти, 8 для архитектуры Bit RISC (шина данных) и p для «пико-меньшей мощности при
Оглавление
- Atmega328P Распиновка:
- Технические характеристики Atmega328p
- ATmega328p Спецификация:
- ATmega328p на базе Платы микроконтроллера: 1 Методика программирования ATmega328p0031 Необходимые компоненты
- Процедура записи загрузчика на ATmega328p-
- Как запрограммировать ATmega328p с помощью Arduino IDE:

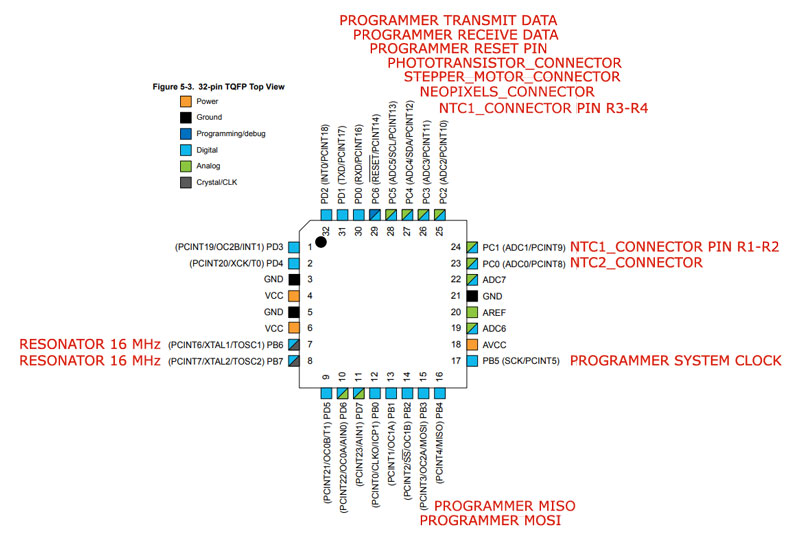

- ATMEGA328P:
| PIN № | Название PIN0006 | Контакт Функция Описание | ||||
|---|---|---|---|---|---|---|
| 1 | PC6 | Сброс | Этот контакт помогает сбросить настройки микроконтроллера. | |||
| 2 | PD0 | Цифровой штифт (RX) | Это входной штифт для последовательной связи | |||
| 3 | PD1 | Digital Pin (TX) | PINTIAL FOR SELULIN | |||
| 4 | PD2 | Digital Pin | It is used as an external interrupt 0 | |||
| 5 | PD3 | Digital Pin (PWM) | It is used as an external interrupt 1 | |||
| 6 | PD4 | Цифровой контакт | Используется для внешнего источника счетчика Timer0 | |||
| 7 | Vcc | Положительное напряжение | Положительное питание системы. | |||
| 8 | Земля | Земля | Земля системы | |||
| XTAL | Кристаллический осциллятор | Этот штифт должен быть подключен к одному штифту кристаллического осциллятора, чтобы обеспечить внешний импульс для чипа | XTAL | Кварцевый генератор | Этот вывод также должен быть подключен к другому выводу кварцевого генератора для подачи внешнего тактового импульса на микросхему | |
| 11 | PD5 | Цифровой штифт (PWM) | PIN 11 используется для Внешнего Таймера счетчика. 13 | PD7 | Цифровой PIN | Отрицательный аналоговый компаратор I/PS |
| 14 | PB0 | Цифровой штифт | Счетчик или таймер исходный пин | Счетчик или таймер.0086 | PB1 | Цифровой контакт (ШИМ) | Сравнение счетчика или таймера соответствует A. |
| 17 | PB3 | Цифровой контакт (ШИМ) | Этот контакт используется в качестве основного вывода данных и вспомогательного ввода данных для интерфейса SPI. | |||
| 18 | PB4 | Цифровой контакт | Этот контакт действует как вход ведущего тактового сигнала и выход ведомого тактового сигнала. | |||
| 19 | PB5 | Цифровой контакт | Этот контакт действует как выход ведущего тактового сигнала и вход ведомого тактового сигнала для SPI. | |||
| 20 | AVCC | Положительное напряжение | Положительное напряжение для ADC (Power) | |||
| 21 | ARTF | . 22Земля | Земля | Основа системы | ||
| 23 | PC0 | Аналоговый вход | Аналоговый вход цифровой значения (канал 0) | |||
| 24 | PC1 | Аналик | ). Входные значения Digital Victure Analogogogain Digital VictureAnalogogogain | ).|||
| 25 | PC2 | Аналоговый вход | Цифровое значение аналогового входа (канал 2) | |||
| 26 | PC3 | Analog Вход | Analog Analog Anogul Cystall Cynel Cynel 3).0086 | |||
| 27 | ПК4 | Аналоговый вход | Цифровое значение аналогового входа (канал 4). Этот вывод также можно использовать в качестве последовательного интерфейса для передачи данных. | |||
| 28 | ПК5 | Аналоговый вход | Цифровое значение аналогового входа (канал 5). Этот вывод также используется в качестве линии синхронизации последовательного интерфейса. |
Технические характеристики Atmega328p
| Тип памяти программ | Flash |
| Program Memory Size (KB) | 32 |
| CPU Speed (MIPS/DMIPS) | 20 |
| SRAM (B) | 2,048 |
| Данные EEPROM/HEF (байты) | 1024 |
| Периферий цифров0006 | 1 Input Capture, 1 CCP, 6PWM |
| Timers | 2 x 8-bit, 1 x 16-bit |
| Number of Comparators | 1 |
| Temperature Range (°C) | -40 to 85 |
| Operating Voltage Range (V) | 1. 8 to 5.5 |
| Pin Count | 32 |
| Low Power | Да |
Техническое описание ATmega328p:
Техническое описание Atmega328p содержит всю информацию, необходимую для начала работы с ним.
**Чтобы загрузить техническое описание Atmega328p, щелкните здесь
Платы микроконтроллеров на базе ATmega328p:Adafruit METRO 328 — Adafruit METRO 328 — очень удобный микроконтроллер. Он имеет ATmega328 в ядре с 32 КБ флэш-памяти и 2 КБ ОЗУ, работающими на частоте 16 МГц.
Arduino Pro Mini 328 — Arduino Pro Mini 328 — это плата микроконтроллера, в основе которой лежит чип ATmega328. Он состоит из 14 цифровых входов/выходов (из них 6 выходов ШИМ), 6 аналоговых входов, встроенного резонатора на 8 МГц, кнопки сброса и отверстий для крепления штыревых колодок. Шестиконтактный разъем можно подключить к кабелю FTDI или последовательному адаптеру TTL для питания платы, а также для целей программирования.
Arduino Uno R3 — Arduino Uno представляет собой плату микроконтроллера с открытым исходным кодом, основанную на микрочипе ATmega328P. Он состоит из 6 аналоговых входных контактов, 14 цифровых входных/выходных контактов (из которых 6 с поддержкой PWM), керамического кристаллического резонатора 16 МГц, порта USB-B, разъема ICSP, разъема питания и кнопки сброса.
Arduino Nano — Arduino Nano имеет те же функции, но меньше по размеру, чем Arduino Uno. Другое отличие заключается в том, что на Nano нет разъема питания постоянного тока, и он питается с помощью USB-кабеля Mini-B вместо стандартного.
ATmega328p Способы программирования:
Программирование микроконтроллеров может быть в некоторой степени затруднено, так как для них требуются специальные программаторы и файлы .hex. Кроме того, для написания кода необходимо знание языка программирования C.
Для упрощения Arduino создала файл .hex, который можно установить на микросхемы AVR, что позволяет нам программировать плату через последовательный порт.
Это гарантирует, что для программирования микроконтроллера (после установки шестнадцатеричного файла) все, что вам нужно, — это последовательное соединение между микроконтроллером и компьютером, которое может быть достигнуто с помощью адаптера USB-UART. Этот шестнадцатеричный файл называется Arduino 9.0005 Загрузчик .
В процессе производства электронных устройств микроконтроллеры обычно программируются после их установки на печатную плату. Этот метод программирования называется внутрисистемным программированием (ISP), и он требует, чтобы на печатной плате были определенные выводы заголовка, через которые можно получить доступ к микроконтроллеру для программирования.
Большинство плат Arduino поставляются с разъемами 2×3 контакта, которые используются для внутрисистемного программирования, известного как внутрисхемное последовательное программирование (ICSP). Контакты заголовка Arduino ICSP состоят из 3 контактов SPI (MOSI (D11), MISO (D12), SCK (D13)), VCC, GND и контакта сброса.
Подключив микроконтроллер Atmega328p к контактам ICSP, мы можем прошить микроконтроллер Atmeg328p с помощью загрузчика Arduino.
Required Components
The following components are required to flash the bootloader in the ATmega328p chip:
- Arduino Uno
- Jumper Wires
- Breadboard
- Atmega328p microcontroller
- 16 MHz crystal oscillator
- 22pf capacitors
Procedure для записи загрузчика на ATmega328p-
- Подготовьте Arduino в качестве ISP Programmer
В среде разработки Arduino на вкладке «Файл»> «Примеры» одним из примеров является «Arduino as ISP», который при загрузке на плату Arduino превращает плату в программатор ISP. Откройте этот пример и загрузите его на плату Arduino Uno.
Подготовка Arduino в качестве программатора ISP- Проводка
Затем подключите Atmega328p, который нужно прошить, к Arduino через макетную плату, как показано на рисунке ниже.
Ниже приведена схема контактов рисунка выше:
Arduino – Atmega328P D13 – контакт 19D12 – контакт 18D11 – контакт 17D10 – контакт 1 сброс (конденсатор не требуется).VCC – 5VGND – GND
- Записать загрузчик
Выполнив соединения, как показано на рисунке, теперь мы можем записать загрузчик на микросхему микроконтроллера. В Arduino IDE на вкладке «Инструменты»> «Платы» выберите Arduino Uno в качестве типа платы. Следующим шагом будет переход в Tools>Programmer и выбор « Arduino as ISP » в качестве программатора. Последним шагом для записи загрузчика на чип является переход к инструментам и выбор опции записи загрузчика.
Записать загрузчик Atmega328pКак запрограммировать ATmega328p с помощью Arduino IDE:
Чтобы запрограммировать микроконтроллер ATmega328p с помощью Arduino IDE, микроконтроллер можно подключить к компьютеру через какое-либо оборудование.
Обычно это делается двумя основными способами:
- С помощью адаптера USB-последовательный/TTL
- С помощью платы Arduino
USB-последовательный/TTL Адаптер используется для преобразования сигналов данных с USB на компьютере в последовательный/TTL для микроконтроллера и наоборот. Это обеспечивает связь микроконтроллера (последовательный порт) с Arduino IDE, работающей на ПК (USB).
Требуемые компоненты:-Для этого подхода требуются следующие компоненты;
- Atmega328P microcontroller with the Arduino Bootloader installed
- Breadboard
- USB to serial/TTL Adapter
- 16MHz crystal oscillator
- 22pf capacitors x2
- 100nf capacitor
- Jumper Wires
- 100 ohms resistor
- LED
Подключите адаптер USB to Serial/TTL к микросхеме ATmega328p, как показано на рисунке ниже.
**Источник изображения: программирование ATmega328p
Код загрузкиЗагрузка кода в микроконтроллер — это простая задача. После ввода кода выберите порт, к которому подключен ваш адаптер. подключен, затем введите тип платы «ATmega328p» и нажмите кнопку загрузки. Загрузка завершится всего через несколько секунд, и микросхема ATmega328 будет готова к использованию.
Использование платы Arduino:Второй способ предполагает использование платы Arduino одним из двух аналогичных способов:
- Заменой микроконтроллера на Arduino Uno на программируемый
- Использованием любой из плат Arduino в качестве встроенной системный программист.
Первый способ — это более простой способ загрузки кода в микросхему ATmega328p, поскольку он включает в себя просто замену микроконтроллера, установленного в Uno, на тот, который нам нужно запрограммировать.
Просто поменяйте местами микроконтроллеры и нажмите кнопку загрузки.
Второй метод предполагает использование Arduino Uno в качестве внутрисистемного программатора . Подобно тому, как мы записываем загрузчик в микросхему, мы также можем использовать заголовок Arduino ICSP для загрузки кода в микросхему ATmega328.
Требуемые компоненты- ARDUINO UNO
- ГАНДАРТА
- USB для серийного/TTL Adapter
- 16 МГц.0031 Резистор 100 Ом
- Светодиод
Подсоедините компоненты, как показано на рисунке ниже.
Подключение Arduino к ATmega328p для загрузки кодаПримечание: При использовании этого подхода важно удалить микроконтроллер платы Arduino, чтобы предотвратить помехи.
Код загрузки Процесс загрузки кода аналогичен уже описанному. Выберите файл кода, который необходимо загрузить на ATmega328p, затем выберите тип платы (ATmega328p), а также правильный порт и нажмите «Загрузить».
Код будет загружен в микроконтроллер.
В реальном мире существует множество приложений Atmega328P.
Микросхема ATmega328P совместима с большим набором средств разработки программ и систем, таких как компиляторы C, макроассемблеры, отладчики/симуляторы программ, внутрисхемные эмуляторы и оценочные наборы.
Быстрый режим ШИМ также обеспечивает генерацию высокочастотного сигнала ШИМ. Это позволяет использовать его для регулировки мощности, выпрямления и ЦАП (цифро-аналогового преобразователя). Некоторые основные приложения для чипа перечислены ниже:
- Системы управления промышленным оборудованием
- Оборудование и приложения на солнечной энергии
- Приложения на основе IoT
- Приложения на основе источников питания и зарядных устройств
- Погодные системы
- Приложения для беспроводной связи
- Приложения для здравоохранения и безопасности
- 32
- 32 связанные проекты и системы
- Автомобильные приложения
Arduino UNO Спецификации, распиновка, компоновка .
..
