Блок питания своими руками
Вопрос изготовления блока питания своими руками довольно часто интересует не только радиолюбителей, собирающих приёмники, усилители, измерительные приборы, множество программируемых конструкций на микросхемах и транзисторах, электронных игрушек и т.д., для работы которых необходимо низковольтное питание от 1.5 до 12В, но и тех людей кому требуется подключить переносные, малогабаритные электроприборы, различные устройства, электроинструменты и т.п., работающие от пониженного, постоянного, стабилизированного или не стабилизированного напряжения, к сети переменного тока через адаптер или самодельный блок питания, одна из возможных конструкций которого описана в этой статье. Здесь вы узнаете, как сделать блок питания своими руками, из каких основных узлов он состоит, как провести нужные расчёты, подобрать необходимые радиоэлементы, смонтировать и настроить готовую конструкцию.

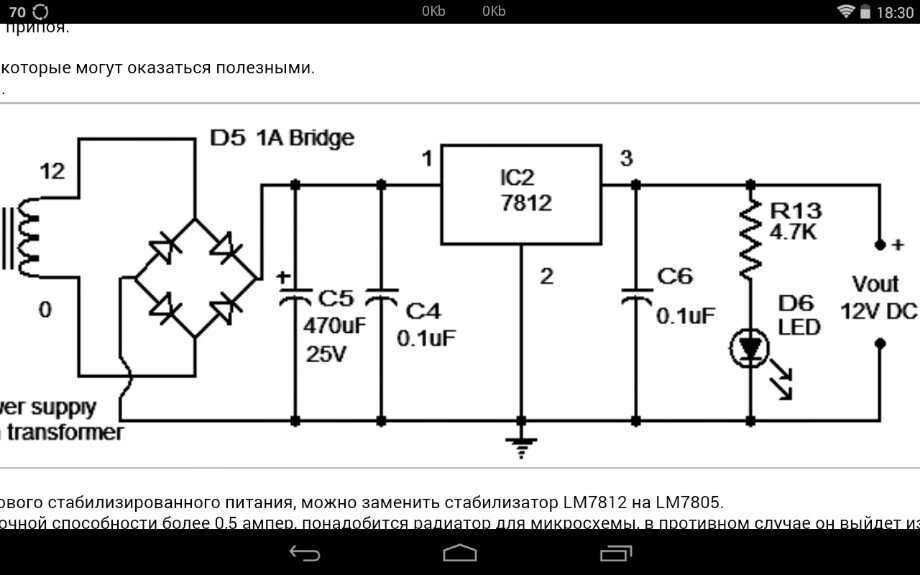

На рисунке ниже представлена упрощённая структурная и, можно сказать, классическая схема блока питания.
При желании её можно дополнить блоками защиты от короткого замыкания, перегрузок, блоком индикации и плавной или ступенчатой регулировкой выходного напряжения. Это конечно повысит надёжность работы и функциональность блока питания, а также сделает его использование более простым и удобным.
Трансформатор понижающий.
Преимущество переменного тока над постоянным в том, что его сила и напряжение легко трансформируются (преобразуются). Потери энергии при нагреве проводов ЛЭП (линий эл. передач) зависят от силы передаваемого тока. Передаваемая же мощность зависит от произведения силы тока на напряжение (
В России — 50 Гц, в США — 60 Гц, в авиации, ракетной технике и т.д. для снижения габаритов и массы электрооборудования — от 400 Гц до 2400 Гц. Стационарная аппаратура: телевизоры, усилители НЧ, компьютеры и т.п. в качестве источника энергии используют сеть переменного тока напряжением Для справки: ввод в действие нового стандарта качества электроэнергии в Российской Федерации под наименованием:
ГОСТ Р 54149 – 2010
Электрическая энергия
Совместимость технических средств электромагнитная
Нормы качества электрической энергии в системах электроснабжения общего значения
4.
Показатели и нормы качества электрической энергии.
4.2.2 Медленные изменения напряжения.
В электрических сетях низкого напряжения стандартное номинальное напряжение электропитания Uном равно 220 В (между фазным и нулевым проводниками) и 380 В (между фазными проводниками), а с переходом на ГОСТ 29322 Uном предполагается изменить — 230 В и 400 В соответственно.
4.2.3.1 Одиночные быстрые изменения напряжения.
В электрических сетях низкого напряжения одиночные быстрые изменения напряжения обычно не превышают 5% Uном, но изменения до 10% Uном с малой продолжительностью при некоторых обстоятельствах могут происходить несколько раз в день.
Другими словами, напряжение в электроосветительной сети (в розетках) предполагается повысить с 220 В до 230 В, а отклонения напряжения от номинального значения могут достигать ± 10%, т.е. при Uном 220 В в электророзетке может оказаться как 190 В, так и 240 В.
Вывод: при рассчете блока питания ориентироваться на худшие показатели.
Подбирая трансформатор для блока питания, предпочтение стоит отдать тороидальному. При одинаковой мощности он компактнее и легче, чем обычный с ш-образным сердечником, крепеж проще — одним винтом, за счет более равномерного распределения обмоток по всей окружности сердечника длина провода в обмотке меньше, сопротивление и рассеяние меньше — КПД выше. Экономичен, низкий уровень шума, поскольку вибрация между витками ленты исключена, т.к. обмотки плотно стягивают сердечник.
Прежде чем приступить к рассчетам и подбору радиоэлементов, желательно ответить на вопрос: «зачем нужен этот блок». Определиться с его силовыми характеристиками: максимальными током I, напряжением U и мощностью P, которые он должен будет длительно отдавать в нагрузку.
1) Обычно параметры будущего блока питания известны заранее, поскольку делается он под конкретную нагрузку (в тех паспорте, которой обязательно указаны номинальное значение питающего напряжения Uном, потребляемый ею ток Iпотр и мощность P).
Нагрузкой может быть:
а) двигатель микродрели для высверливания отверстий под выводы радиодеталей при ремонте радиоэлектронной аппаратуры или для гравировки по стеклу и металлу, а так же ювелирных работ, на корпусе которого, к примеру, выбито: U — 27B, I – 0,5 A.
б) маломощный — 12Вт паяльник, в паспорте которого отмечено: Uпит – 12В, Iпотр – 1А, для пайки микросхем, а особенно их выпойки с целью предотвращения перегрева и последующего за ним отслоения дорожек на платах, ремонтируемой телеаппаратуры и прочей бытовой электроники.
в) светодиодная лента на 12В; 24В, мощностью 2.4Вт/м; 4.8Вт/м; 14Вт/м для подсветки мебели, потолков, стен, ступеней, фасадов, букв, новогодних украшений.
д) компрессор автомобильный для накачки мячей, колес велосипеда, а также покраски, к примеру, корпуса того же блока с помощью аэрографа.
е) автомобиль легковой, используя блок питания в качестве пускозарядного устройства.
Дальнейшее наращивание мощности самодельного источника энергии для домашнего применения вряд ли целесообразно, если только не возникнет желание освоить навыки электросварщика.
По сути, сварочный аппарат – это тот же блок питания, мощности которого достаточно для плавления металла 🙂 В вышеперечисленных примерах все просто, т.к. исходные данные указаны, поэтому конструируя блок, творческие муки минимальны.
2) Иногда бывает не очень просто понять, на какие U и I делать блок, поскольку хочется подключить к нему все, что только есть, а если чего-то еще нет, но может появиться, то и это тоже – как бы универсальный источник «на все случаи жизни» — лабораторный блок питания. Здесь уже творчеству нет предела: особое управление, электронная индикация, всевозможные защиты, разнообразие выходных клемм, охлаждение, минимальные габариты при внушительной мощности, дизайн и т.д. Да, тяжёлый случай. Но если все-таки рассматривать лабораторный блок питания, его характеристики будут определяться:
1) самой мощной нагрузкой из тех, что есть в наличии или может появиться в перспективе.
2) габаритными размерами блока, уместными в каждом конкретном случае.
В общем, придется решить, что важнее:
а) если мощность блока – тогда подбирать корпус, способный вместить в себя мощные, а значит более объёмные детали.
б) если габариты блока – тогда подбирать детали такого размера, мощности, что бы они влезли в корпус.
Тут одни компромиссы. Правильное решение найти можно — наверное, это нечто среднее. В имеющийся корпус упаковать максимальную мощность или наоборот.
Начинающим радиолюбителям можно посоветовать 12-вольтовый БП, однополярный, с током нагрузки один-два ампера и регулировкой выходного напряжения: плавной при помощи регулировочного сопротивления или ступенчатой, используя переключатель галетного типа ПГ3, это избавит от необходимости при каждом включении выставлять напряжение, ориентируясь на показания мультиметра, соответственно не нужно устанавливать внутренний индикатор выходного напряжения (цифровой или стрелочный), что значительно упростит конструкцию, так же можно быть уверенным, что напряжение на выходных клеммах не собьется случайно при работе.
Целесообразно присвоить положениям галетника наиболее распространееные уровни напряжения: 1.5В и 3В — пальчиковые батарейки, 3.5В — телефонный аккумулятор, 5В — питание микросхем, 6В — аккумуляторы, 9В — крона, и один вывод зарезервировать для подстройки недостающих напряжений. К примеру, в одиннадцатом положении переключателя предусмотреть плавную регулировку выходного напряжения при помощи подстроечного резистора, доступ к которому возможен через отверстие в корпусе под отвертку.
Перед расчётом, сборкой и настройкой БП необходимо определиться с его эл.схемой, разработать которую Вы сможете самостоятельно, исходя из требуемых характеристик и возможностей, следующим образом: на рисунке изображена схема подключения понижающего трансформатора к эл.сети. Перечертите её «один в один» в тетрадь по математике, мощность трансф. и напряжение вторичной(ых) обмотки пока не указывайте – это чуть позже. Затем подключите (т.
е. дочертите) к этому трансф. блоку, к точкам 1 и 2 вторичной обмотки, блок выпрямителя, состоящий из диодного моста и сглаживающего фильтра – конденсатора и т.д.
Выпрямитель двухполупериодный.
Фильтр сглаживающий.
Бесперебойное питание для роутера и GPON-терминала своими руками / Хабр
GPON технология подключения к интернету — одна из самых удачных инноваций последних лет. Она позволяет полностью избавиться от питания устройств «последней мили», что особенно актуально при длительных перебоях с электроэнергией. Почти все остальные технологии позволяют обеспечить интернет только временно — на час‑два, и время это не зависит от конечного пользователя — только от доброй воли провайдера, обеспечивающего своё оборудование источниками бесперебойного питания «на чердаке».
В случае же GPON, единственное, о чём должен позаботиться конечный потребитель — обеспечение питания терминала на своей стороне.
Часть терминалов сразу снабжают встроенным WiFi роутером, но чаще всего этого не происходит и провайдер предоставляет отдельное устройство. Наиболее частая конфигурация — GPON‑терминал, потребляющий 0.5А по 12-ти вольтам, и WiFi‑роутер, потребляющий 0.3А по 9-ти.
Конечно, можно купить дорогостоящую зарядную станцию, с ёмкими аккумуляторами и быстрой зарядкой, подключить блоки питания устройств к инвертору станции на 230в, но это дико неэффективно. В моём случае потребление такой конфигурации составило 16 ватт.
Следующий вариант — купить USB‑DC преобразователи на 9 и 12 вольт, и воткнуть их в мощный пауэрбанк. Потребление сразу становится более экономичным. В моём случае оно упало до двух ватт, но я использовал достаточно дорогие устройства с поддержкой технологий QC2/QC3. Хотя, простенькие шнурки без этих наворотов и повышайками внутри шнура позволяют достичь примерно тех же параметров. К повышайкам мы ещё вернёмся…
Недостаток такого подхода — почти все пауэрбанки не поддерживают одновременный заряд и разряд, а те, что поддерживают имеют пометку, что такой режим «не рекомендуется».
Для случая «не поддерживается» — придётся вручную менять устройство, переподключать, ставить на зарядку и т. п. А для случая «не рекомендуется» — там и так понятно, что деградация аккумуляторных батарей будет происходить быстрее, чем обычно. Это связано с тем, что для литиевых аккумуляторов требуется соблюдение определённого алгоритма заряда, так называемый режим «постоянный ток → постоянное напряжение», так вот — этот ток должен измеряться по аккумулятору без нагрузки. В случае, если на аккумуляторе висит нагрузка, зарядка будет происходить некорректно, и из режима «постоянный ток» он никогда не перейдёт в режим «постоянное напряжение». Это справедливо для случая достаточно большой по сравнению с зарядным током нагрузки. Например, для батареи на 10 000мАч рекомендованный ток заряда 0.5С (половина ёмкости) = 5А и жалкие 1–2 ампера на нагрузке не должны влиять, но в реальности пауэрбанки редко заряжаются рекомендованным током, так как питание они берут с USB, который ограничен по току. Есть нюансы с QC2/QC3 и PowerDelivery, но эти технологии почти не используют в дешёвых пауэрбанках, мы же движемся в сторону наиболее бюджетного варианта.
Следующий кандидат на решение проблемы — специализированные устройства. Мной в свободной продаже было найдено 3 кандидата, но самый «крутой» из них предоставляет ёмкость всего в 10 800мАч, чего по отзывам хватает только на 4–5 часов для двух указанных выше устройств. Для тех, у кого свет не выключают на столь длительное время — вполне годный вариант. Для меня — нет. Я должен обеспечит себе интернет на 8–10 часов «палюбому», а за время наличия света должен успеть зарядиться на достаточный уровень, чтобы на следующий день опять иметь интерент 8–10 часов. Можно, конечно, купить два таких устройства, поставить один на роутер, второй — на GPON‑терминал, но это «не наш метод»;) Я так и не протестировал подобные устройства, поэтому про реальное время заряда оных не имею никакой информации, а верить производителю, точнее, его маркетингу — себя не уважать. Хочу ещё раз подчеркнуть, что для многих пользователей такие устройства — вполне приемлемое решение.
Переходим к главному — «своими руками».
Что нам для этого понадобится? Первое, и самое главное — умение обращаться с паяльником! Для тех, кто не умеет — лучше воспользоваться готовыми решениями или помощью специалистов.
Второе — сами аккумуляторы. Выбирать можно любые, но по параметру «цена‑качество» у меня лично эту «гонку» выиграли китайские «нонеймы» на 2000мАч.
18650 3.6V 7.2Wh
Замеры ёмкости показали, что они соответствуют заявленным продавцом с не очень большим разбросом. Выбор ёмкости очень удачно совпал с техническими характеристиками самых дешёвых плат контроллеров заряда на чипах TP4056/DW01A. Их максимальный ток заряда — 1А, что и составляет рекомендованную половину ёмкости данных аккумуляторов.
Для максимальной эффективности заряда таких платок необходимо столько же, сколько и аккумуляторов. А сколько взять аккумуляторов? Я, в процессе экспериментов, определил, что 8 штук уверенно держат необходимую мне нагрузку в течении 15 часов, но вот полный заряд после этого требует целых 6 часов ожидания, что многовато, поэтому я увеличил свою батарею до 12-ти банок (суммарная ёмкость примерно = 85Wh).
Полный эксперимент заряд‑разряд ещё не проводился, но по расчётам выходит, что этого вполне достаточно (даже избыточно).
Чем заряжать? Тут подойдёт любой блок питания на 5 вольт с хорошим током. Можно приспособить старый компьютерный блок питания, или купить БП подходящий для вашей нагрузки (предельный ток по 5-ти вольтам должен быть больше чем количество аккумуляторов * 1А). Поскольку я занимался экспериментами, то выбрал БП с завышенными характеристиками — 5В 40А — дешевый китайский полуоткрытый блок для питания светодиодных лент, но для «серийного» применения он явно избыточен.
Вариантов держателей масса, но мне приглянулись одиночный боксы для аккумуляторов с уже приштампованными проводами. Можно обойтись и вообще без них, сделав свой вариант монтажа, но возиться с этим мне было просто лень.
Понятно, что таких боксов тоже нужно столько же, сколько аккумуляторов.
А как мы из аккумулятора «достанем» 9 или 12 вольт? Существует несколько вариантов, но я выбрал самый простой — плата повышения напряжения.
Таких плат сейчас очень много, с разными характеристиками, но самые дешёвые и популярные — XL6009E1 и MT3608.
У каждого из этих бюджетных решений есть свои достоинства и свои недостатки, но останавливаться на этом подробно я не буду, так как имеется куча видосиков в ютубе со сравнением этих устройств. XL6009E1 я лично забраковал (для себя), так как нижний порог рабочего напряжения для неё — 3 вольта, а плата TP4056 обеспечивает контроль разряда аккумулятора до 2.5 вольт, плюс, падение напряжение на защитном диоде… К которому я ещё вернусь. То есть, была выбрана плата MT3608, которая запускается от двух вольт. Точнее, две платы. Одну я настроил на 9, а вторую — на 12 вольт.
Теперь вернёмся к ключевому недостатку подобных повышаек — импульсная помеха. В моём случае GPON‑терминал её вполне «терпел», а вот WiFi‑роутер начал работать крайне нестабильно — связь могла пропадать секунд на 10–20 каждые пять‑десять минут. Решается данная проблема установкой двух конденсаторов на выходе из MT3608 — электролит на 470–1000мкФ, который съест основную частоту пульсаций (огибающую) и плёночного или керамического на 0.
1–0.2мкФ, который задавит высокую частоту основного спектра.
Не пугайтесь навесному монтажу — это времянка (но нет ничего более постоянного, чем временное).
Возвращаясь к дешёвым USB‑DC преобразователям, упомянутым в четвёртом абзаце данной статьи — у них та же проблема! Если с ними ваш роутер начал «глючить» — думайте, как давить помеху по питанию.
Теперь про диоды. Всё это можно соединить и «на проход». То есть, когда работает блок питания, нагрузка остаётся подключенной к аккумуляторам, но этот режим не очень хорош, и те, кто хочет сделать всё «по красоте», могут сделать байпас с блока питания напрямую на нагрузку. Вот тут‑то и нужен диод (минимум один) для развязки плюса питания, иначе 5 вольт «придут» на схему зарядки с другой стороны и аккумуляторы заряжаться не будут. Лучше использовать диод Шотки, так как на диодах такого типа наименьше падение напряжения. А теперь… второй диод! Когда питание нагрузки идёт от аккумуляторов, и БП от сети не запитан, он оказывается запитан от аккумуляторов, точнее, его выходные цепи.
Обычно там ничего опасного нет — пара конденсаторов, дроссель и дальше диодный мост, который «не пустит» напряжение дальше. Но это тоже лишняя нагрузка, пусть и небольшая, поэтому в цепь байпаса желательно тоже воткнуть диод, который запрёт цепи блока питания от этой паразитной деятельности.
Осталось припаять шнурки‑штеккеры на 5.5мм и всё! Не перепутайте полярность. Для такого типа штеккеров плюс всегда внутри, минус — снаружи.
Для удобства можно добавить дешёвые китайские «вольтметры» на выходы повышаек, выключатель, предохранитель и прочую «красоту». Но это уже «излишества».
P. S. Важное замечание для тех, кто купил MT3608 и не может настроить выходное напряжение — крутите резистор против часовой стрелки 30–40 оборотов. У этих плат имеется «мёртвая зона», где резистор не работает. Это связано с китайской экономией на одном резисторе, который там должен бы быть и задавать смещение, но его нет;)
Для увеличения нагрузочной способности MT3608 можно заменить дроссель на аналогичный по размерам с меньшей индуктивностью, или отмотать часть обмотки.
КПД в этом случае слегка упадёт, но «перезагрузки» по перегрузке исчезнут. Поскольку у меня не было подходящего, выпаивать и мотать было лень, а WiFi-роутер иногда (при падении входного для MT3608 напряжения ниже 3.5В) принимается жрать больше, чем может обеспечить дефолтовый дроссель, я припаял ещё один такой же параллельно.
При параллельном соединении индуктивность снижается, как L = 1 / (1/L1 + 1/L2), если магнитные поля дросселей не пересекаются, иначе снижение индуктивности будет меньше. Т.е. не ставьте их бисквитиком, а расположите как-то иначе. Лично я вынес его в перпендикулярную впаянному дросселю плоскость.
По даташиту можно безопасно снижать индуктивность дросселя до 4.7мкГ, а два параллельных по 22мкГ дают примерно 11мкГ, то изменение вполне безопасное.
P.P. S. Если вас заинтересовали какие‑то подробности — прошу в комментарии. А если наберётся много интересующихся, выпущу статью с продолжением и разбором непонятных моментов более подробно.
Сделайте самодельный комплект для проверки 12-вольтового постоянного тока для устранения неполадок с электричеством в автофургоне
Этот пост может содержать партнерские ссылки или упоминать наши собственные продукты.
Пожалуйста, ознакомьтесь с нашей политикой раскрытия информации.
Опубликовано 12 января 2023 г.
Дэйв Хелгесон
Знания Дэйва Хелгесона о RV-туризме принесли ему звание « Выдающийся эксперт по бродокингу », присвоенное иконой индустрии RV, покойным Гэри Банзером ( The RV Doctor ). Он и его жена Чери владели автосалоном на Тихоокеанском Северо-Западе и 29 лет руководили региональными выставками автофургонов. Дэйв также работал советником во многих отраслевых торговых организациях. Когда он не уезжает, вы найдете Дейва в центре внимания на выставках RV по всей стране, проводя семинары обо всем, что связано с RVing. В настоящее время он и Шери владеют своим пятым туристическим трейлером, а Дэйв занимается обслуживанием, ремонтом и модификацией своего собственного устройства.
Вам необходимо устранить неполадки с электричеством в доме на колесах? Легко сделать самодельный 12-вольтовый тестовый комплект постоянного тока, который поможет вам в этом.
Читайте дальше, чтобы узнать, как это сделать.
Делайте больше бродяг с 12-вольтовым блоком питания постоянного тока вашего дома на колесах
Те, кто следил за моими бреднями на протяжении многих лет, знают, что я предпочитаю кемпинг в сухом месте в глуши вдали от других.
Не бросайте такой кемпинг из-за мелкого ремонта 12-вольтовой батареи!Отличительной чертой сухого кемпинга является то, что мой дом на колесах позволяет мне наслаждаться всеми домашними удобствами без необходимости подключения к береговому источнику питания (электрическая розетка на 120 вольт). Мой дом на колесах оборудован абсорбционным холодильником, которому требуется минимум 12-вольтовая мощность постоянного тока. Большинство владельцев домов на колесах также могут использовать только 12-вольтовые аккумуляторы для дома на колесах.
Если в вашем доме на колесах отключилось электричество, вот что вам нужно знать.
На самом деле, большинство автодомов могут потерять всю свою 120-вольтовую систему в своем автофургоне и выжить с небольшими неудобствами. Особенно, если они везут эти полезные предметы для сухого кемпинга без электричества.
С другой стороны, если вы потеряете 12-вольтовую систему питания постоянного тока вашего дома на колесах, вы откажетесь от своего живописного кемпинга в глуши в пользу отдаленной мастерской по ремонту домов на колесах.
Какие системы автодомов питаются от 12-вольтовой сети постоянного тока?
Дома на колесах используют питание постоянного тока 12 В для многих устройств, таких как:
- Потолочные светильники
- ТВ/Радио
- Водяной насос
- Вентилятор печи
- Вытяжные вентиляторы
- и электроника, обеспечивающая работу холодильника и водонагревателя
Да, источник постоянного тока 12 В — одна из самых важных систем в вашем доме на колесах. Это также одна из наиболее вероятных систем, время от времени нуждающихся в мелком ремонте.
К счастью, он также наиболее ремонтопригоден в полевых условиях с точки зрения запасных частей, диагностики, инструментов и времени ремонта.
Если у вас есть набор для проверки 12-вольтового постоянного тока для устранения неполадок с электричеством в доме на колесах и вы обладаете базовыми знаниями о 12-вольтовой системе питания, вам не нужно покидать свой кемпинг, когда возникают проблемы с электричеством. Просто устраните проблему, расслабьтесь и продолжайте наслаждаться своим приключением.
(Пример блока предохранителей для автофургона)Сделайте самодельный комплект для проверки 12-вольтового постоянного тока для устранения неполадок с электричеством в автофургоне
Каждому автофургону требуется тестовый комплект для постоянного тока на 12 В. Вы можете купить комплект для ремонта электрооборудования или воспользоваться подходом «сделай сам», чтобы сделать его очень недорого. Просто соберите следующие элементы для устранения неполадок с электричеством:
Обязательные инструменты для 12-вольтового постоянного тока Включают:
Вольтметр: Недорогой прибор достаточен для базовой диагностики 12-вольтового напряжения.
В большинстве случаев вы будете использовать его для проверки напряжения, полярности и непрерывности. Вольтомметр также можно использовать для диагностики проблем с береговым питанием 120 вольт.
12-вольтовая контрольная лампа : В то время как вольтметр может проверить наличие 12-вольтовой цепи в цепи, 12-вольтовая контрольная лампа позволяет вам приложить небольшую нагрузку к цепи, чтобы убедиться, что вы не имеете дело с поверхностное напряжение или плохое заземление. 12-вольтовая контрольная лампа также позволяет проверить напряжение, не открывая закрытое соединение. Просто используйте острие 12-вольтового тестера, чтобы «вонзить» его в провод, проткнув изоляцию и коснувшись токопроводящей части.
Кусачки: Небольшая пара позволяет обрезать поврежденные провода, удалять неисправные разъемы, обрезать новые провода по длине или формировать перемычки.
Инструмент для зачистки/обжима проводов: Инструмент для зачистки проводов позволяет снять изоляцию, когда необходимо обнажить свежую медь на корродированном проводе.
Это делается для подготовки провода к обжимному соединителю. Обжимной инструмент позволяет обжимать новые стыковые разъемы и кольцевые клеммы на проводах.
Измерительные провода с зажимами типа «крокодил»: 9 шт.0015 Хотя это и не обязательно для вашего комплекта, тестовые провода могут пригодиться при диагностике проблем с 12-вольтовым напряжением. Они могут освободить ваши руки от необходимости держать вольтметр или тестовую лампу, пока вы выполняете другие задачи. Вы также можете использовать их для переключения низковольтного переключателя, пока вы проверяете, восстанавливается ли питание нижестоящего от переключателя. Подобный набор идеально подходит для проверки 12-вольтового постоянного тока в жилых автофургонах.
Комплект для ремонта электрооборудования ProSource CP-399PC3L идеально подходит для устранения неполадок с питанием постоянного тока в автофургонеОсновные запасные части и материалы для ремонта 12-вольтового постоянного тока Включает:
- Сменные предохранители: Имейте при себе набор предохранителей соответствующего типа, а также различные номиналы тока, используемые в вашем доме на колесах.
Вы хотите иметь под рукой предохранители, которые подходят к панели распределения питания в вашем доме на колесах. Вам также потребуются предохранители для внешних цепей, таких как домашние батареи, габаритные огни, указатели поворота и т. д. Другие 12-вольтовые элементы, которые могут включать в себя предохранитель, включают детектор сжиженного газа, стереосистему, разъемы питания и любые устанавливаемые на вторичном рынке элементы, требующие 12-вольтовой защиты. вольт. Владельцы буксируемых автодомов также должны иметь запасные предохранители для буксирующего автомобиля. - Ассортимент обжимных соединителей: Обжимные соединители используются для соединения проводов с напряжением 12 В внутри и вокруг вашего дома на колесах. Типы включают в себя стыковые соединители , используемые для соединения двух проводов вместе, лепестковые соединители , используемые для соединения проводов с 12-вольтовыми переключателями, и кольцевые клеммы , используемые на выводах аккумулятора, и другие соединения с более высоким током с использованием шпильки. Наиболее распространенные размеры обжимных разъемов RV: 14–16 (синий) и 10–12 (желтый). я тоже ношу 9Соединители кранов 0013 , широко известные под торговой маркой Scotch locks, для быстрого ремонта и перемычки проводов. Путешественники либо любят их, либо ненавидят, поэтому решение о том, чтобы поместить их в свой набор для проверки 12-вольтового постоянного тока, остается за вами.
- Изолента: Рулона изоляционной ленты достаточно, чтобы обмотать оголенные участки неизолированного провода при ремонте на месте. Если вы хотите пофантазировать, включите набор термоусадочных трубок, чтобы закрыть отремонтированные 12-вольтовые разъемы.
- Несколько коротких отрезков проволоки 14-го калибра. Если вам нужно заменить участок цепи или удлинить провод, чтобы добраться до места назначения, несколько коротких отрезков провода могут сэкономить ваше путешествие. Поскольку 14-й калибр используется во многих цепях автофургонов, это хороший размер, чтобы носить его с собой в вашем 12-вольтовом испытательном комплекте постоянного тока. При необходимости провод можно сложить вдвое или втрое, чтобы временно нести более тяжелую нагрузку, пока не будет установлен провод нужного сечения в качестве постоянного ремонта. Не забудьте использовать многожильный автомобильный провод для 12-вольтовых цепей.
Вы хотите иметь под рукой предохранители, которые подходят к панели распределения питания в вашем доме на колесах. Вам также потребуются предохранители для внешних цепей, таких как домашние батареи, габаритные огни, указатели поворота и т. д. Другие 12-вольтовые элементы, которые могут включать в себя предохранитель, включают детектор сжиженного газа, стереосистему, разъемы питания и любые устанавливаемые на вторичном рынке элементы, требующие 12-вольтовой защиты. вольт. Владельцы буксируемых автодомов также должны иметь запасные предохранители для буксирующего автомобиля.
Наиболее распространенные размеры обжимных разъемов RV: 14–16 (синий) и 10–12 (желтый). я тоже ношу 9Соединители кранов 0013 , широко известные под торговой маркой Scotch locks, для быстрого ремонта и перемычки проводов. Путешественники либо любят их, либо ненавидят, поэтому решение о том, чтобы поместить их в свой набор для проверки 12-вольтового постоянного тока, остается за вами.
При необходимости провод можно сложить вдвое или втрое, чтобы временно нести более тяжелую нагрузку, пока не будет установлен провод нужного сечения в качестве постоянного ремонта. Не забудьте использовать многожильный автомобильный провод для 12-вольтовых цепей.Научитесь использовать тестовый комплект постоянного тока 12 В для устранения неполадок с электропитанием автофургона
Не бойтесь решать проблемы с электропитанием автофургона. Ремонт большинства 12-вольтовых блоков питания RV проще, чем вы думаете. Для устранения неполадок с 12-вольтовым электричеством вам потребуются только базовые знания и уверенность в себе.
Один из способов получить эти знания — разбить лагерь с другом, который также является опытным владельцем RV. Попросите их поделиться своим опытом устранения неполадок и ремонта 12-вольтовых автофургонов.
Множество других источников для получения 12-вольтовых ноу-хау включают семинары на выставках автодомов, учебники и книги по техническому обслуживанию и ремонту автофургонов, видео на YouTube и сообщество дискуссионных форумов iRV2.
Многие проблемы с питанием жилых автофургонов легко решить.
Устранение неполадок, таких как разомкнутые цепи в виде перегоревших предохранителей или ослабленных соединений, — это лишь один пример простого ремонта своими руками. В качестве бонуса, при нормальных обстоятельствах 12-вольтовая мощность RV не вызовет шока и вряд ли нанесет вред вашему телу так же, как это может сделать береговая энергия.
Изучите основы диагностики и устранения неполадок с питанием 12-вольтового автофургона в дороге. Это один из лучших способов насладиться беззаботным путешествием на автофургоне.
Если у вас еще нет 12-вольтового тестового комплекта постоянного тока для устранения неполадок с питанием RV, соберите его сегодня!
Этот пост может содержать партнерские ссылки или упоминать наши собственные продукты, пожалуйста, ознакомьтесь с нашей политикой раскрытия информации здесь.
Категории Лучшее снаряжение для кемпинга Теги 12-вольтовый ремонт, 12-вольтовый тест, баундокинг, сухой кемпинг, электричествоПоддержка Let’s RV
Let’s RV управляется RVers, которые каждую неделю делятся самым актуальным и ценным контентом о кемпинге и RVing. Мы не смогли бы сделать это без поддержки наших читателей, таких как вы.
Вы можете поддержать усилия Let’s RV, став подписчиком RV LIFE Pro, который дает вам доступ к:
- Приложению RV LIFE, RV Safe GPS™ с голосовым сопровождением и указаниями по полосе даже в автономном режиме.
- RV LIFE Trip Wizard , визуальный планировщик поездок на автодоме с настраиваемыми безопасными маршрутами и обширным каталогом парков, курортов и кемпингов.
- Техническое обслуживание RV LIFE, облачная служба, которая отслеживает техническое обслуживание вашего RV и предоставляет напоминания, отчеты и соответствующую документацию.
- Мастер-класс RV LIFE, обучающая онлайн-платформа, на которой эксперты по автодомам делятся советами и советами обо всем, что вам нужно знать о автодомах.
Если вы цените наш сайт и хотите, чтобы мы продолжали расти, поддержите нас, став подписчиком RV LIFE Pro уже сегодня.
Узнайте больше о RV LIFE Pro
Похожие сообщения
Планирование поездки на автофургоне в сжатые сроки?
Эти сведения помогут вам сориентироваться в процессе планирования поездки на автофургоне и максимально эффективно использовать ограниченное время в пути.
Кемпинг в национальном парке Акадия: полезные советы
Планируете посетить национальный парк Акадия? Кемпинг — это путь! Читайте дальше, чтобы узнать все, что вам нужно знать, прежде чем отправиться в путь, в том числе о лучших кемпингах и о том, когда их посетить.
Проведите лето с пользой: подготовка к летнему автофургону за 7 простых шагов
Приготовьтесь к веселью, выполнив эти 7 шагов по подготовке к летнему автофургону! От очистки старых предметов до предварительной упаковки предметов первой необходимости — вот как сделать упаковку быстрой и легкой.
НЕ ПРОПУСТИТЕ ОБНОВЛЕНИЯ LET’S RV
Подпишитесь на рассылку новостей сегодня!
Настольный блок питания | Хакадей
8 декабря 2022 года Дженни Лист
Если и есть что-то, что десятилетиями давали нам настольные ПК, так это, казалось бы, бесконечный запас относительно мощных блоков питания. Если вам нужно 5 вольт или 12 вольт при приличном токе, они чрезвычайно полезны, поэтому довольно много людей использовали их в качестве настольных источников питания. Некоторые из этих сборок объединяют беспорядок проводов в набор более полезных разъемов, но [Жоао Пинейро] вывел его на новый уровень с очень аккуратным напечатанным на 3D-принтере корпусом и набором регулируемых импульсных регуляторов, чтобы сделать регулируемый настольный источник питания.
с верхним напряжением 60 вольт.
Во многих отношениях это несложная работа по сборке проводки, но здесь задействован неожиданный силовой резистор. Он потребляет 5-вольтовую линию, и мы предполагаем, что здесь требуется некоторый ток для надежной работы блока питания ПК. Мысль о высокомощном резисторе, отводящем тепло в напечатанный на 3D-принтере корпус, заставляет нас ожидать, что все может немного расплавиться.
Блоки питания ATX настолько многочисленны, что их можно использовать, поэтому всегда стоит рассматривать их как источник деталей, а также как блок питания.
Posted in Tool HacksTagged atx psu, настольный блок питания, блок питания18 августа 2022 г. Том Нарди
Давайте будем честными, выдергивание блока питания ATX из старого настольного компьютера и превращение его во что-то, что вы можете использовать на рабочем месте, — не совсем продвинутый проект. На самом деле, вы, вероятно, могли бы возразить, что это одна из первых самодельных сборок, с которой должен справиться начинающий любитель электроники — в конце концов, вам понадобится надежный настольный источник питания, если вы все равно хотите выполнять какую-либо серьезную работу.
Но, конечно, есть большая разница между выполнением минимума и действительной отдачей всего, и мы думаем, что эта настольная поставка ATX от [Стива Тона] из Список бесконечных проектов является феноменальным примером последнего. Он не только выглядит впечатляюще, но и оснащен большим количеством наворотов, чтобы сделать его максимально функциональным. То, что когда-то было базовым 230-ваттным блоком питания от старого Dell, теперь является частью оборудования, которое любой хакер или производитель хотел бы иметь в своей коллекции. Продолжить чтение «Особенно отполированный настольный блок питания ATX» →
Posted in классические хаки, Взломы инструментовTagged блок питания atx, блок питания atx, настольный блок питания27 апреля 2022 г., Райан Флауэрс
По мере того, как человек все больше и больше увлекается электроникой практически любого вида, становится необходимым отказаться от настенных бородавок и коммутационных плат USB и перейти к чему-то более существенному.
Отличный способ сделать это — перепрофилировать старый компьютерный блок питания, и это именно то, что прекрасное описание [Mukesh Sankhla] показывает нам, как это сделать.
Начиная с блока питания ATX от заброшенного компьютера, который в противном случае направлялся в мусорное ведро, [Мукеш] проводит нас через разборку блока питания, а также то, как мы можем восстановить его в шикарном напечатанном на 3D-принтере корпусе в комплекте с считывание напряжения.
Теперь легко сказать: «Конечно, это всего лишь очередной проект блока питания ATX», но усилия, которые были вложены в создание красивого корпуса, прибавили многого для сборки. Есть еще один чрезвычайно важный элемент: силовой резистор на шине питания 5 Вольт. В Интернете есть дешевые комплекты, которые разобьют блок питания ATX на банановые вилки, но в них отсутствует этот жизненно важный элемент. В зависимости от используемого блока питания ATX они могут работать нестабильно без нагрузки.
Проект также оставляет много места для добавления ваших собственных хаков, таких как переменное напряжение и ограничение тока.
Мы думаем, что этот блок питания станет отличным (и красивым) дополнением к рабочему столу любого хакера. Если блок питания ATX заставит ваши электроны течь, проверьте весь этот компьютер, встроенный в выпотрошенный блок питания ATX.
13 мая 2020 г. Кристина Панос
[NixieGuy] планировал построить роботов с тросовыми соединениями, когда разразилась пандемия. Теперь, когда поставщиков компонентов не хватает, ему пришлось проявить творческий подход, когда дело доходит до непрерывных кабелей. Эти тросы должны быть как можно более бесшовными, чтобы не зацепиться за шкивы, поэтому [Никси] придумал способ сварить то, что у него уже есть под рукой, — стальные тросы толщиной 0,45 мм.
Приспособление, напечатанное на 3D-принтере, предназначено для использования под цифровым микроскопом и даже крепится к стойке с помощью винтов.
Другой набор винтов удерживает два провода на месте, пока они привариваются встык между двумя кусками меди.
[Никси] добавляет каплю паяльной пасты для надежности, а затем соединяет провода, присоединяя к медным электродам настольный источник питания, настроенный на 20 В при 3,5 А. Нам нравится, что [Никси] потратил время на оптимизацию конструкции приспособления, потому что оно выглядит великолепно.
Это просто показывает вам, что великие дела могут произойти с ограниченными ресурсами и небольшим количеством воображения. [Никси] не только решил свою собственную проблему с цепочкой поставок, но и в то же время усовершенствовал навык. Если у вас нет настольного источника питания, вы можете обойтись аппаратом для точечной сварки с питанием от батареи, в зависимости от вашего применения.
Опубликовано в Разные хаки, Взлом роботовпомеченный настольный источник питания, стыковая сварка, робот с кабелем, точечный сварщик своими руками, паяльная паста, точечный сварщик, стальная проволока 4 ноября 2019 г.
Том Нарди
Настольный блок питания — одна из тех вещей, которые нужны каждому хакеру, и, как следует из названия, он предназначен для того, чтобы занять почетное место на вашем рабочем столе. Но с добавлением поддержки USB-C к настольному блоку питания DPH5005 [Деннис Шнайдер] готов взять его с собой в дорогу, если в этом возникнет необходимость.
Сборка началась с одного из распространенных комплектов настольных блоков питания DPH5005, которым, по словам Денниса, он был вполне доволен, если не считать нескольких проблем, о которых он подробно рассказал в своем блоге. Даже если вы не хотите модифицировать свой собственный комплект с помощью новейших и лучших в мире технологий универсальной последовательной шины, интересно прочитать его мысли о комплекте блока питания, если вы подумываете о том, чтобы приобрести его самостоятельно.
В нормальных условиях вы должны подавать питание постоянного тока на DPH5005 через клеммы на задней панели источника питания, которое, в свою очередь, регулируется и настраивается с помощью элементов управления на передней панели.
Чтобы добавить поддержку USB-C, [Деннису] нужно было всего лишь установить триггерный модуль USB-PD, настроенный на согласование 20 В постоянного тока, в задней части корпуса и подключить его к входу постоянного тока. Чтобы удерживать его на месте, изолируя от металлического корпуса, он использовал кусок обрезков печатной платы, тщательно вырезанный и обернутый каптоновой лентой.
На самом деле это не первый портативный настольный блок питания, который мы видели. В прошлом году мы видели один, который питался от аккумуляторов для портативных инструментов Makita, но мы думаем, что, учитывая все обстоятельства, вариант USB-C, вероятно, немного удобнее.
Posted in Tool HacksTagged настольный блок питания, DPH5005, USB C, USB-PD18 августа 2018 г. Дэн Мэлони
Мы не уверены, почему у нас есть что-то для проектов, монтируемых на DIN-рейку, но мы это делаем. Возможно, это потому, что мы видели так много крутых промышленных шкафов управления, или, может быть, вынужденная аккуратность компонентов, смонтированных по DIN, резонирует на каком-то глубоком уровне.
Что бы это ни было, если оно монтируется на DIN-рейку, велики шансы, что оно нам понравится.
Возьмем, к примеру, настольный блок питания с DIN-монтажом. На первый взгляд, проект [TD-er] — это еще один настольный источник питания, построенный на основе этих вездесущих импульсных модулей питания DPS с цветными дисплеями. Просто бросить один из них в корпус с креплением на DIN-рейку — это не так уж и много, но в этом проекте есть нечто большее. [TD-er] требовалось несколько фиксированных напряжений в дополнение к регулируемому выходу, поэтому внутри корпуса также была включена плата преобразователя постоянного напряжения с несколькими напряжениями. Блок питания имеет фиксированные выходы на 3,3, 5 и 12 вольт, а также регулируемый источник питания, а благодаря прилагаемому модулю Bluetooth всем этим можно управлять с его телефона. Кроме того, он прекрасно вписывается в компактную рабочую зону, что является приятной особенностью.
На этих страницах мы не видели особой любви к DIN-рейкам — только этот недавний вращающийся фазовый преобразователь с очень аккуратными элементами управления, установленными на DIN-рейку.
Это позор, мы хотели бы увидеть больше.
28 июля 2017 г., Джек Лейдлоу
Компания[Sverd Industries] создала довольно крутой настольный источник питания, интегрировав в сборку руки помощника при пайке. Это помогает освободить столь необходимое место на скамейке, а также добавить эффект «вау» и получить что-то уникальное.
Сборка сделана из специального корпуса, напечатанного на 3D-принтере (файлы Thingiverse здесь), однако, если у вас нет доступа к 3D-принтеру, вы всегда можете просто перепрофилировать или свернуть свой собственный корпус инструмента. После того, как о корпусе позаботятся, они переходят к установке электроники. Они довольно простые, с использованием блока питания ноутбука с выходом, подключенным к входу модуля повышения / понижения. Однако им пришлось заменить потенциометры с этих маленьких потенциометров, установленных на печатной плате, на полноразмерные с тем же значением.
