Стабилитроны отличаются от обычных диодов характеристиками. Обычные диоды имеют однонаправленную проводимость. Если он сломан в обратном направлении, он необратим и будет безвозвратно поврежден. Стабилитрон обладает характеристиками обратного пробоя. При обратном пробое обратное сопротивление стабилитрона уменьшается до очень небольшого значения. В этой области с низким сопротивлением ток увеличивается, а напряжение уменьшается. сохранять постоянство.
Между ними нет никакой разницы по внешнему виду, в основном по этикетке модели.

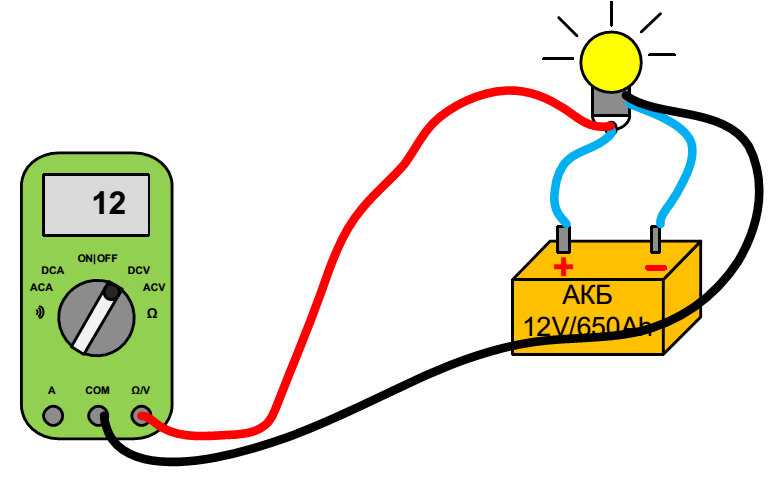

Стабилитрон — это своего рода диод, который работает в зоне обратного пробоя и имеет стабильное влияние напряжения. Измерение полярности и рабочих характеристик аналогично измерению обычных диодов. Разница в том, что когда для измерения диода используется блок Rxlk мультиметра, измеренное обратное сопротивление очень велико. В это время переключите мультиметр на передачу Rx10k, если стрелка мультиметра отклоняется вправо на большой угол, то есть значение обратного сопротивления сильно уменьшается, то диод является стабилитроном; если обратное сопротивление в принципе не изменилось, это означает, что диод — обычный диод, а не стабилитрон.
Принцип измерения стабилитрона заключается в следующем: напряжение внутренней батареи блока Rxlk мультиметра относительно мало, а обычный диод и стабилитрон обычно не выходят из строя, поэтому измеренное обратное сопротивление очень велико. Когда мультиметр переключается на передачу Rx10k, напряжение батареи в мультиметре становится очень большим, что вызывает обратный пробой стабилитрона, поэтому его обратное сопротивление сильно падает, потому что обратное напряжение пробоя обычного диода выше, чем у обычного диода. Стабилитрон Так что обычный диод не выходит из строя, а его обратное сопротивление все равно очень велико.
Как отличить стабилитроны от обычных диодов
Форма обычно используемых стабилитронов в основном аналогична форме обычных маломощных выпрямительных диодов. Когда метка модели на корпусе четкая, ее можно идентифицировать по модели. Когда маркировка модели отваливается, можно с помощью мультиметра точно заблокировать диоды регулятора напряжения от обычных выпрямительных диодов.
Конкретный метод заключается в следующем: сначала оценивают положительный и отрицательный электроды тестируемой трубки. Затем установите мультиметр на блок Rx10k, подключите черный измерительный провод к отрицательному полюсу проверяемой трубки и подключите красный измерительный провод к положительному полюсу проверяемой трубки. Если значение обратного сопротивления, измеренное в это время, намного меньше, чем значение обратного сопротивления, измеренное с помощью блока Rx1k, это означает, что испытуемая лампа является стабилитроном; наоборот, если измеренное значение обратного сопротивления все еще велико, это означает, что трубка представляет собой выпрямительный диод или детекторный диод. Принцип этого метода распознавания заключается в том, что напряжение батареи, используемое внутри блока мультиметра Rx1k, составляет 1,5 В и, как правило, не устраняет неисправность тестируемой трубки, поэтому измеренное значение обратного сопротивления относительно велико.
При измерении с помощью шестерни Rx10k напряжение внутренней батареи мультиметра обычно выше 9В.
Когда тестируемая лампа представляет собой стабилитрон и значение регулирования напряжения ниже, чем значение напряжения батареи, произойдет обратный пробой, в результате чего измеренное значение сопротивления будет значительно снижено. Но если тестируемая лампа представляет собой обычный выпрямитель или детекторный диод, независимо от того, используется ли блок Rx1k для измерения или блок Rx10k для измерения, результирующее сопротивление не будет сильно отличаться. Обратите внимание, когда значение напряжения тестируемого стабилитрона выше, чем значение напряжения блока Rx10k мультиметра, отличить этим методом невозможно.
Диод Зенера — Справочник по электронике
Диод Зенера — это диод, пропускающий ток при достаточно большом отрицательном смещении.
Стабилитрон рассчитан на обратное смещение .
Как и другие диоды, стабилитроны проводят ток при прямом смещении. Однако они также пропускают ток при приложении большого отрицательного смещения.
Это называется напряжением Зенера .
Стабилитроны являются одним из самых интересных типов диодов как с точки зрения их работы, так и с точки зрения их использования.
Введение в стабилитрон
Стабилитроны – Содержание страницы
Что такое стабилитроны?
Стабилитроны представляют собой особый тип диодов. Как и другие диоды, они, по сути, представляют собой PN-переходы и пропускают ток, пока они смещены в прямом направлении. Однако, в отличие от других диодов , они также предназначены для протекания тока при отрицательном смещении .
Вы, наверное, помните, что обычные диоды также пропускают ток при достаточно большом обратном смещении, называемом напряжением пробоя (В B ). Между обычными диодами и стабилитронами есть два основных различия:
Во-первых, , напряжение Зенера (V Z ) стабилитрона намного меньше, чем напряжение пробоя (V B ) обычного диода.
Напряжение стабилитрона (V Z ) около -2,5 В является обычным явлением, тогда как обычные диоды часто имеют напряжение пробоя (V B ) от -50 В до -100 В. Не менее важно, что стабилитроны с сотнями значений V Z широко доступны, что упрощает разработку схемы с ними.
Second , Стабилитроны рассчитаны на то, чтобы выдерживать отрицательное смещение без повреждения самого диода, и разработаны специально для этой цели.
В результате стабилитроны обычно используются в режиме обратного смещения.
Эффект Зенера
Диоды Зенера названы в честь физика Кларенса Зинера, который был первым ученым, который точно объяснил электрический пробой изоляторов.
Характерное напряжение Зенера стабилитрона возможно из-за явления, называемого эффектом Зенера . Эффект Зенера основан на квантовой механике. Когда PN-переход диода делается достаточно узким, отрицательное смещение создает большую область обеднения.
В результате возникает электрическое поле в обедненной области. Отрицательное смещение больше, чем V Z , позволит электронам туннелировать через обедненную область, что приведет к сильному току через диод.
Обозначение анода и катода стабилитрона
Направленность стабилитрона обычно обозначается кольцом , обозначающим катод . Для цветных стабилитронов (часто красных) катодное кольцо обычно черное. У черных стабилитронов катодное кольцо обычно серое. Вы также можете дважды проверить направленность с помощью мультиметра, как описано в разделе ниже, посвященном тестированию/устранению неполадок стабилитронов.
В то время как стандартные диоды чаще всего используются в конфигурации с прямым смещением, диоды Зенера предназначены для использования с обратным смещением. Это означает, что катод стабилитрона будет на положительной (+) стороне цепи, а анод будет на отрицательной (-) стороне.
Стабилитрон в сравнении с диодом
Зенеровские диоды — это тип диода; как и другие диоды, они основаны на PN-переходах.
Однако большинство диодов предназначены для работы в качестве одностороннего или обратного клапана в цепи. Другими словами, большинство диодов работают, пропуская ток только в одном направлении. Обычные диоды используются в схемах с прямым смещением, что означает, что на диод подается положительное напряжение, а ток течет от анода («p-сторона» перехода) к катоду («n-сторона» перехода). сторону перекрестка).
Зенеровские диоды на самом деле предназначены для использования в ориентации , противоположной (с отрицательным смещением). Как и другие диоды, они позволяют току течь при прямом смещении. Стабилитроны обычно помещают в цепь в положении обратного смещения. Они имеют характеристическое напряжение, называемое напряжением Зенера (V Z ). Если применяется обратное смещение, превышающее напряжение Зенера, стабилитрон позволит току течь в обратном направлении.
Разница между стандартными диодами и стабилитронами в первую очередь связана с различиями в конструкции.
По сравнению с обычными диодами зенеровские диоды легированы до гораздо более высоких уровней и имеют более узкий P-N переход.
Как используются стабилитроны?
Стабилитроны обладают двумя свойствами, которые оказались невероятно полезными во многих схемах.
Во-первых, стабилитроны пропускают ток только тогда, когда на них подается достаточно высокое напряжение . Таким образом, они могут функционировать как шунтирующий регулятор, который подобен электрической версии регулятора давления. Если напряжение в цепи слишком высокое, можно использовать стабилитрон для направления избыточного тока на землю, тем самым защищая цепь.
Во-вторых, диоды Зенера также поддерживают напряжение Зенера независимо от того, сколько напряжения или тока подается на схему . В отличие от резисторов (которые также создают преднамеренное падение напряжения), стабилитроны всегда создают примерно одинаковое падение напряжения, несмотря на изменение тока.
Это связано с тем, что они полагаются на эффект пробоя Зенера, а не на электрическое сопротивление для создания падения напряжения. Этот эффект называется регулированием напряжения. Несмотря на то, что все еще есть небольшая вариация (более высокий ток через стабилитрон приводит к немного более высокому напряжению на диоде), вариация относительно невелика. Это делает их превосходными для создания опорных напряжений и для регулирования напряжения в целом.
По этой причине одним из самых популярных применений стабилитронов является регулятор напряжения на стабилитроне .
Другим приложением, в котором используются уникальные свойства стабилитрона, является ограничитель формы волны . В ограничителе формы сигнала два диода Зенера с противоположной конфигурацией используются для выравнивания пиков сигнала переменного тока. Один стабилитрон всегда имеет положительное смещение и пропускает ток, в то время как другой стабилитрон предотвращает превышение напряжения над напряжением Зенера.
Это может быть полезно для предотвращения чрезмерно высокого или низкого напряжения от источника переменного тока или для изменения формы волновой функции сигнала переменного тока.
Проверка/устранение неисправностей стабилитрона
Стабилитроны можно проверить с помощью простого мультиметра или омметра. Самый простой способ проверить или устранить неполадки стабилитрона — посмотреть на его электрическое сопротивление.
Для проверки сопротивления стабилитрона необходимо использовать мультиметр для проверки сопротивления в обоих направлениях.
Шаг первый : Удалите или изолируйте стабилитрон от цепи, если применимо.
Шаг второй : Проверьте сопротивление в конфигурации «положительное смещение». Поместите отрицательный/черный провод мультиметра на катод – сторону стабилитрона с черной или серой полосой. Затем поместите положительный/красный провод мультиметра на анод (сторона без полос) диода. Мультиметр должен показывать умеренное сопротивление от нескольких сотен до нескольких тысяч Ом.
Шаг третий : Проверьте сопротивление в конфигурации «отрицательное смещение». Для этого поменяйте местами выводы мультиметра, поместив отрицательный вывод на анод, а положительный — на катод. В этой конфигурации мультиметр должен показывать гораздо более высокое сопротивление, более 1 МОм (но не бесконечное).
Если сопротивление было чрезвычайно низким в обоих направлениях, скорее всего, стабилитрон закорочен. Должно быть умеренное сопротивление в конфигурации с прямым смещением и высокое сопротивление в конфигурации с обратным смещением.
Если сопротивление было очень высоким в обоих направлениях, стабилитрон может быть открыт. Он должен измерять очень высокое сопротивление только в конфигурации с отрицательным смещением.
Как работают стабилитроны?
Кривая ток-напряжение стабилитрона
Кривая вольтамперной характеристики (ВАХ) стабилитрона похожа на кривую обычного диода. Основное отличие состоит в том, что напряжение Зенера (V Z ) возникает при гораздо меньшем отрицательном смещении, чем напряжение пробоя (V B ) обычного диода.
Для работы стабилитрона приложенное обратное смещение должно быть больше характеристического напряжения Зенера (V Z ) диода. Например, если VZ составляет -2,5 В, смещение -2,6 В заставит стабилитрон работать правильно.
Стабилитроны также имеют так называемое колено или область колена . Если применяется отрицательное смещение, меньшее, но близкое к V Z , ток все еще может протекать через диод Зенера. Однако диод Зенера не будет нормально работать; вместо того, чтобы напряжение было стабильным при изменении тока, напряжение будет сильно зависеть от приложенного тока.
Если применяется прямое смещение, стабилитрон будет работать как обычный диод, пропуская ток до тех пор, пока прямое смещение больше порогового напряжения V F .
Пробой Зенера
Стабилитроны работают по принципу Пробой Зенера. Когда PN-переход делается узким, достаточное напряжение может заставить электроны туннелировать через обедненную область на противоположную сторону перехода.
Туннелирование — это квантово-механическое явление, возникающее из-за того, что электрон обладает корпускулярно-волновым дуализмом. В квантовой механике электроны моделируются как волновые функции, а не как простые «частицы». Они разбросаны в пространстве, с вероятностью нахождения в определенной точке. Из-за этой вероятностной природы, если барьер (например, область истощения) сделать достаточно маленьким, существует вероятность того, что электрон сможет туннелировать через барьер на другую сторону.
Так происходит пробой Зенера; при достаточной энергии электрического потенциала шансы электрона на туннелирование через барьер резко возрастают.
Лавинный пробой
В отличие от зенеровского пробоя лавинный пробой происходит при значительно большем обратном смещении и основан на другом принципе действия.
Во время лавинного пробоя свободные электроны и дырки возбуждаются до таких высоких уровней, что сталкиваются с другими свободными электронами и дырками, ускоряя их в обедненной области.
Это аналогично столкновению снега с высокой скоростью со снегом, лежащим на склоне, и созданию лавины, спускающейся с горы.
Стабилитрон против лавинного пробоя
Стабилитроны часто полагаются на лавинный пробой при достаточно высоком обратном смещении. В большинстве случаев пробой ниже обратного смещения 5 вольт вызван пробоем стабилитрона. При обратном смещении выше 5 вольт доминирующим режимом обычно является лавинный пробой.
Влияние температуры на стабилитроны
Пробой стабилитрона имеет отрицательный температурный коэффициент; при повышении температуры напряжение Зенера уменьшается. Для генерации тока через диод требуется меньшее обратное смещение. Это связано с тепловой энергией электронов при более высоких температурах. Тепловая энергия увеличивает общую энергию электронов, позволяя им легче туннелировать через обедненную область.
С другой стороны, лавинный пробой имеет положительный температурный коэффициент. При повышении температуры увеличиваются колебания электронов, дырок и атомов.
Это уменьшает среднюю длину пути электронов и дырок, также известную как их средняя длина свободного пробега . На пути к стыку они сталкиваются с большим количеством препятствий, а это означает, что они с меньшей вероятностью ускорят свободные электроны или дырки через стык. Таким образом, более высокая температура увеличивает напряжение лавинного пробоя.
Эти два эффекта компенсируют друг друга, что делает стабилитроны более надежными в более широком диапазоне температур.
