Им можно измерить постоянное и переменное напряжение, сопротивление, силу тока и проверить цепь.

Как устроен мультиметр

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.

Как измерить постоянное напряжение мультиметром

Убедитесь в правильности подключения щупов.

YouTube‑канал electronoff

Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.

В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.

YouTube‑канал electronoff

Коснитесь щупами контактов и посмотрите на экран. Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.

YouTube‑канал electronoff

В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.

YouTube‑канал electronoff

Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .

Как измерить переменное напряжение мультиметром

Проверьте, что щупы подключены верно.

Включите режим переменного напряжения. Он маркируется символами V~ или ACV.

В ручных мультиметрах также установите примерное значение измерений. Лучше на одну ступень выше или на самую максимальную.

Поднесите щупы к контактам и считайте показания с дисплея.

YouTube‑канал electronoff

Если мультиметр с ручным определением диапазонов и на экране единица, повысьте предел измерения, если ноль (OL, OVER) — понизьте.

Как измерить сопротивление мультиметром

Убедитесь в правильности подключения щупов.

Поставьте режим измерения сопротивления. Он обозначается символом Ω.

Если тестер ручной, выберите приблизительный диапазон измерений.

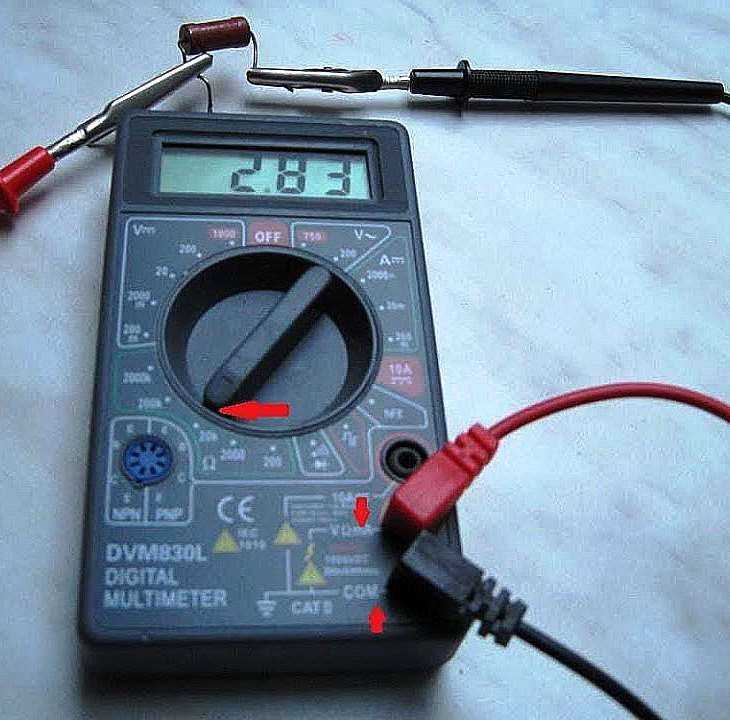

Прикоснитесь щупами к выводам резистора и посмотрите на экране его сопротивление.

YouTube‑канал electronoff

На ручном мультиметре при необходимости подстройте диапазон измерений в большую или меньшую сторону.

Как проверить диод или цепь мультиметром

Вставьте щупы в правильные разъёмы мультиметра.

Переключитесь в режим прозвонки диодов, отмеченный символом стрелки с вертикальной линией.

Приложите иглы щупов к выводам диода. Мультиметр покажет на экране падение напряжения. Если поменять щупы местами, то при рабочем диоде на экране будет единица, а на неисправном — любое другое число.

YouTube‑канал electronoff

В этом же режиме можно прозвонить цепь или провод, но надо предварительно обесточить их. Если целостность не нарушена, прозвучит звуковой сигнал, если есть обрыв — на экране просто отобразится единица, OL или OVER.

YouTube‑канал electronoff

На некоторых мультиметрах звуковой режим прозвонки включается отдельно. Например, на чёрном тестере, как на фото выше. Этот режим обозначается символом увеличения громкости, нотой или динамиком.

Как измерить силу тока мультиметром

Присоедините щупы к нужным разъёмам мультиметра в зависимости от величины тока.

YouTube‑канал electronoff

Установите режим измерения силы тока (DCA, mA).

В мультиметре с ручным выбором диапазонов установите максимальный порог.

Последовательно подключите щупы в цепь. В отличие от напряжения и сопротивления ток измеряется не параллельно. То есть нужно не просто коснуться двух точек схемы или выводов детали, а подключить мультиметр в разрыв цепи. При параллельном включении прибор может выйти из строя!

YouTube‑канал electronoff

На экране отобразится потребляемый ток. Если мультиметр ручной, то, возможно, придётся переключить диапазон для более точных результатов.

Ичтосник: Лайфхакер

✔ Как проверить двигатель мультиметром – процедура прозванивания электродвигателя

Выход из строя электродвигателя — явление неприятное и неожиданное. Во многих случаях поломки происходят в результате перегрузок или после перепадов напряжения в сети. Но случается и так, что дефект прогрессирует медленно и двигатель перестает вращаться без видимых причин. Прозвонить электродвигатель мультиметром также понадобиться, если вы устанавливаете его вместо вышедшего из строя, но не уверены в работоспособности.

Подготовка к проверке

Как и подавляющее большинство работ в электрической сети, проверка проводится при отключенном напряжении. Лучше всего не просто выключить рубильник, или выключатель нагрузки, а полностью отсоединить провода. Затем откалибруйте мультиметр, то есть, при замкнутых щупах выставите стрелку на «О», или дождитесь появления «О» на дисплее. Осмотрите двигатель на предмет замокания, следов дыма, механических повреждений корпуса.

Прозвонка электродвигателя мультиметром

Большинство неисправностей электромотора, которые можно определить при помощи мультиметра, связаны с отсутствием контакта, или пробоем. Работоспособность двигателя зависит от качества изоляции, надежности контактов и правильной намотки. На первом этапе измерений проверяют целостность обмоток. У трехфазного мотора их три, каждая из которых соединена с двумя выводами. Разбив их попарно, проверяем мультиметром. Для этого:

• включаем прибор на измерение сопротивления;
• выставляем диапазон 200 Ом;
• поочередно проверяем обмотки.

Ожидаемые результаты — одинаковые показатели омметра, на одной из обмоток ноль, на обмотке бесконечность.

Если показатели одинаковые, то обмотки исправные и прозвон нужно продолжить. Различаться сопротивление у соседних обмоток может не более чем на 10%. Если показания нулевые, или мультиметр показывает бесконечность, то, соотвественно, обмотка закорочена, или оборвана. В обоих случаях двигатель нужно разбирать и ремонтировать.

Далее проверяем сопротивление между корпусом и обмотками. Если есть замыкание, то сопротивление равно несколько Ом. Если все в порядке — МОм. При пробое на корпус двигатель также нужно ремонтировать. Диапазон измерений выставляем на 20 Гом. При этом один щуп держим на корпусе, другой на выводе фазы.

Проверка борно

Если прозвонка не дает конкретных результатов, или они сомнительны, например, обрыв на двух обмотках, то нужно проверить клеммную коробку (борно). Для начала смотрим на провода, нет ли следов подгорания, затем проверяем болты, которые удерживают провода и выводы обмоток. Для многих механизмов и оборудования, работающих с вибрациями, такие поломки относятся к характерным. После приведения коробки в надлежащее состояние, прозванием обмотки на предмет обрыва или межвиткового замыкания.

Как определить межвитковое замыкание

По частоте поломок на межвитковое замыкание статора приходится до 40% поломок. Проверка обмоток электродвигателя проводится специальными приборами, но и при помощи мультиметра можно получить вполне конкретный результат. Для этого необходимо замерить сопротивление на каждой из обмоток и сравнить показания прибора. Если на одной из обмоток есть замыкание, то результат будет сильно отличаться в сторону снижения. Как и обрыв обмотки и замыкание на корпус, межвитковый пробой требует разборки мотора и ремонта в специализированной мастерской. Но большинство двигателей современной бытовой техники для ремонта не слишком пригодны, лучше купить новую запчасть.

Пошаговое руководство по измерению сопротивления с помощью цифрового мультиметра

Последние статьи

28 июля 2022 г.

Измерение сопротивления позволяет определить состояние цепи или компонента. Высокое сопротивление означает более низкий ток, более низкое сопротивление означает более высокий ток.

Сопротивление компонентов цепи управления (например, переключателей или контактов реле) вначале будет низким и со временем будет увеличиваться из-за износа или накопления грязи. Сопротивление нагрузки двигателя и соленоида со временем уменьшается из-за влаги или пробоя изоляции.

Измерение сопротивления:

1. Сначала отключите питание цепи.

Если в цепи есть конденсатор, разрядите конденсатор перед измерением сопротивления.

2. Затем убедитесь, что на цифровом мультиметре установлено сопротивление или омы. Часто для одной настройки будет несколько режимов (непрерывность, емкость или диод), как показано на рисунке ниже.

• На дисплее должно отображаться OLΩ. В режиме сопротивления цифровой мультиметр автоматически начинает измерение сопротивления до того, как провода будут подключены.
• Вы можете увидеть символ МОм, потому что сопротивление неподключенных измерительных проводов велико.
• Когда выводы подключены к компоненту, цифровой мультиметр будет использовать режим автоматического выбора диапазона для определения наилучшего диапазона.
• Вы можете вручную установить диапазон с помощью кнопки Range.
• Удаление тестируемого компонента из схемы для достижения наилучших результатов. При подключении к схеме можно подобрать параллельные компоненты.

3. Следующим шагом является вставка черного щупа в разъем COM.
4. Затем вставьте красный провод в гнездо VΩ. Когда закончите, снимите провода в обратном порядке: сначала красный, затем черный.
5. Подсоедините измерительные провода к тестируемому компоненту. Убедитесь, что контакт между измерительными проводами и цепью хороший.

Для измерений очень низкого сопротивления используйте относительный режим (REL: см. ниже). Его также можно назвать нулевым или дельта-режимом (Δ). При этом автоматически вычитается сопротивление измерительного провода — обычно от 0,2 до 0,5 Ом.

Если измерительные провода соприкасаются (коротко замыкаются), на дисплее должно отображаться 0 Ω.

Посторонние вещества (грязь, припой, масло), контакт тела с металлическими концами измерительных проводов или параллельные цепи могут повлиять на показания. Человеческое тело может представлять собой параллельный путь сопротивления, уменьшая общее сопротивление цепи. Во избежание ошибок не прикасайтесь к металлическим частям измерительных проводов.

6. Чтение измерения на дисплее
7. Выключите мультиметр, чтобы предотвратить разряд батареи.

Опции для современных цифровых мультиметров

8. При использовании кнопки RANGE для выбора определенного фиксированного диапазона измерения обратите внимание на индикатор (K или M) после измерения на дисплее.
9. Вы можете использовать кнопку HOLD, чтобы сохранить стабильное измерение для последующего просмотра.
10. Кнопка MIN/MAX фиксирует минимальное и максимальное значения. Мультиметр издает звуковой сигнал каждый раз, когда вы записываете новое значение.

11. Относительная кнопка (REL) для установки мультиметра на определенное эталонное значение. Он будет отображать измерения выше и ниже эталонного значения.

Анализ измерений сопротивления

Проверяемый компонент определяет значимость показаний сопротивления. Сопротивление компонента зависит от времени и типа компонента. Незначительные изменения сопротивления, как правило, не критичны. Хотя они могут указывать на закономерность, которую следует отметить.

Небольшие изменения сопротивления обычно не являются критическими, но могут указывать на закономерность, которую следует отметить. Например: при увеличении сопротивления нагревательного элемента ток, проходящий через элемент, уменьшается, и наоборот, что отображается на диаграмме:

Для печатных плат вам может потребоваться снять один из выводов резистора с платы, чтобы получить правильное измерение сопротивления резистора.

Измерение сопротивления, отображаемое цифровым мультиметром, представляет собой общее сопротивление на всех возможных путях между щупами измерительных проводов.

Соблюдайте осторожность при измерении сопротивления компонента, являющегося частью цепи.

Всегда проверяйте принципиальную схему на наличие параллельных путей. Показания сопротивления обычно снижаются за счет параллельного соединения компонентов.

Эта статья была включена в наш электронный справочник по инструментам, оборудованию и технологиям, выпущенный в прошлом месяце. Полный выпуск можно найти ЗДЕСЬ.

Связанные статьи

Последние статьи

Мишель Браниган

Мир слишком мал, чтобы вместить все проекты Мишель Браниган, генерального директора Electricity Human Resources Canada, ведущего источника информации о кадрах для электроэнергетики Канады. EHRC недавно обнародовал результаты своего проекта «Восполняя разрыв» — национальной государственной/частной инициативы, направленной на увеличение представленности женщин в качестве квалифицированных работников в секторе электроэнергетики и возобновляемых источников энергии.



Подробнее Мишель БраниганПродолжить

---

• 9 февраля 2023 г. Заработайте 150 долларов США, чтобы принять участие в пилотном проекте по интеллектуальной зарядке электромобилей вместе с FortisAlberta По мере того, как все больше клиентов выбирают электромобили (EV), общие требования к электросети будут расти. Пилотный проект FortisAlberta EV Smart Charging Pilot даст представление о том, где и когда зарядка бытовых электромобилей потребляет большое количество энергии от… Подробнее…

• 9 февраля 2023 г. Два десятка старшеклассников южной Альберты получают лучшее представление о профессиях, а также о потенциальных будущих карьерах, участвуя в программе Lethbridge College Introduction to the Trades Dual Credit Pathway Program. Недавно разработанный 15-недельный курс, представленный в сотрудничестве с Career Transitions и региональными школьными подразделениями, освещает все профессии… Подробнее…

• 9 февраля 2023 г. На конференции по устойчивым сообществам федеральное правительство объявило о приеме заявок на две новые инициативы по ускорению модернизации экологичных зданий: Инициатива по ускорению глубокой модернизации (DRAI) и Пилотная программа по созданию более экологичных районов (GNPP). Инициатива Deep Retrofit Accelerator для модернизации экологически чистых зданий Инициатива Deep Retrofit Accelerator стоимостью 200 миллионов долларов США будет инвестировать в проекты, которые поддерживают… Подробнее…

• Как вы оцениваете проект сегодня? По своей сути функция оценки строительного проекта сегодня во многом такая же, как и на протяжении всей истории человечества. Затраты на проект и количество должны быть рассчитаны точно так же, как это было сделано при строительстве великих пирамид. Что кардинально изменилось, так это время, отведенное на создание сметы. Подробнее…

• 9 февраля 2023 г.

• 9 февраля, 2023

• 8 февраля 2023 г.

• 8 февраля 2023 г.

• 7 февраля 2023 г.

• 7 февраля 2023 г.

• 10 февраля 2023 г. Ovation Green поможет производителям сориентироваться в условиях зарождающейся экономики устойчивой энергетики Компания Emerson объединила свой обширный опыт в области энергетики и возможности использования возобновляемых источников энергии в портфолио Ovation™ Green, чтобы помочь генерирующим компаниям удовлетворить потребности клиентов, осуществляющих переход к зеленой энергетике. и хранения. Объединив недавно приобретенное программное обеспечение и технологии Mita-Teknik с… Подробнее…

• 10 февраля 2023 г. Спрос на электрические кабелепроводы Champion Fiberglass вырос в геометрической прогрессии. Все крупные подрядчики в США теперь начали использовать стекловолоконные трубы Champion и получают значительную экономию в своих проектах не только из-за более низкой стоимости материалов по сравнению с ПВХ и другими более дорогими материалами для труб, но и благодаря еще большей экономии на… Подробнее…

• 10 февраля 2023 г. Conseil des Atikamekw d’Opitciwan (CAO), Hydro-Québec (HQ) и Société en commandite Onimiskiw Opitciwan (SCOO) заключили историческое соглашение о строительстве когенерационной установки на лесной биомассе для снабжения Opitciwan. Будущая автономная система станет первой в своем роде в общине коренных народов Квебека. Соглашение открывает… Подробнее…

• 10 февраля 2023 г.  Sonepar рада сообщить, что ее цели по сокращению выбросов парниковых газов (ПГ) были подтверждены инициативой Science Based Targets Initiative (SBTi). Цели Группы для областей 1 и 2 соответствуют траектории SBTi 1,5°C, принятой Парижским соглашением (COP 21). В рамках стратегии устойчивого развития Sonepar… Подробнее…

• 10 февраля 2023 г.

• 10 февраля 2023 г.

• 10 февраля 2023 г.

• 9 февраля 2023 г.

• 9 февраля 2023 г.

• 9 февраля 2023 г.

Проверка сопротивления с помощью мультиметра Fluke 8808A – Обзор – Omnia MFG

29 декабря

29 декабря Проверка сопротивления с помощью мультиметра Fluke 8808A – Обзор

Джарретт Линоус

Тестирование

Проект был связан с молниезащитой для военного применения. Тестирование предназначалось просто для того, чтобы определить, правильно ли подключен продукт и что коммерческие детали после установки работают должным образом. Один набор неинвазивных тестов был специально ориентирован на высокоточные измерения сопротивления. Для соответствия требованиям использовался цифровой мультиметр Fluke 8808A, который оказался более чем удовлетворительным.

Настройка

Настройка мультиметра 8808A была очень простой, включая ручные предельные тесты и безграничные тесты.

Процедура настройки для каждого блока и каждого измерения была следующей: Рабочая зона и испытуемый блок очищались и отделялись от материалов, проводящих статическое электричество. Никаких внешних соединений, кроме заземления, не производилось, и все необходимые соединения были проверены с помощью первоначального теста на непрерывность.

Настройка процедуры включала проверку безопасности каждого блока, проверку заземления и отсутствие других внешних подключений.

Перед каждым тестом мультиметр обнулялся с помощью стабильного источника, в данном случае путем короткого замыкания соединения с использованием функции относительного эталона.

Процедура и запись

Каждое соединение было проверено на непрерывность и записано (для проверки правильности подключения блока) перед тестированием. При тестировании непрерывности заземление проверялось на каждом соединении.

Тестирование сопротивления каждого соединения, включая заземление, компоненты и шасси, было выполнено для проверки высокого или близкого к нулю сопротивления на основе тестируемого соединения.

Каждое показание регистрировалось 3 раза с помощью мультиметра Fluke 8808A для устранения аномалий.

Каждое показание было проверено с помощью цифрового мультиметра Fluke 117.

Обзор

Мультиметр Fluke 8808A позволяет одновременно измерять два свойства сигнала, обеспечивая универсальную среду тестирования, в которой можно одновременно измерять напряжение и частоту или сопротивление.

6 кнопок предварительной настройки конфигурации под дисплеем позволяют сохранять предварительно настроенные параметры измерения для различных условий тестирования. Сохранение ручных конфигураций для измерения частоты и измерения сопротивления, а затем возможность быстрого переключения между испытаниями очень удобна.

Согласно информации, опубликованной на веб-сайте Fluke о характеристиках мультиметра 8808A, 8808A является «единственным мультиметром в своем классе, использующим операционный усилитель с низким импедансом и метод преобразования тока в напряжение для устранения напряжения нагрузки и измерения чувствительных малых токов. ». Мультиметр может измерять с точностью до 100 нА.

В целом процесс установки, использования и завершения работы был очень простым для изучения. Мультиметр имел более чем достаточно функций для проведения тестирования с ручными ограничениями и без них и оказался очень точным. Ни разу надежность не подвела, а портативность сделала его еще проще в использовании.

Характеристики

Техническая информация
Дисплей	Duel 5,5-разрядный выход, позволяющий одновременно измерять два свойства сигнала . Вакуумный флуоресцентный дисплей.
В постоянного тока	Диапазон: от 200 мВ до 100 В постоянного тока, чувствительность: 1 мкВ
В переменного тока	Истинное среднеквадратичное значение переменного тока Диапазон: от 200 мВ до 750 В переменного тока, среднеквадратичное значение Чувствительность: 1 мкВ
Сопротивление	Диапазон: от 200 Ом до 100 МОм Чувствительность: 1 мОм
АЦП	Диапазон: от 200 мкА до 10 А пост. тока Чувствительность: 1 нА
Аак	Диапазон: от 20 мА до 10 А переменного тока Чувствительность: 100 нА
Частота	Диапазон: от 20 Гц до 1 МГц
Тестирование	Тесты непрерывности Тесты диодов Скорость измерения 2,5, 20 и 100 выборок в секунду



Джаррет Линоус
Инженер-механик
[email protected]

Я пропустил что-нибудь, что вас интересует? Напишите мне по электронной почте или прокомментируйте ниже!
