Как проверить на работоспособность резистор
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как проверить резистор (сопротивление) мультиметром (универсальным прибором)
- Как проверить транзистор,диод,конденсатор,резистор и др
- Как проверить резистор мультиметром на исправность?
- Как проверить резистор мультиметром
- Как проверить резистор мультиметром не выпаивая
- Как проверить резистор мультиметром
Как проверить резистор (сопротивление) мультиметром (универсальным прибором)
Резисторы достаточно распространены и встречаются практически во всех электроприборах. Основная характеристика их — номинальное сопротивление.
Для того чтобы узнать, годен ли элемент, нужно знать, как проверить резистор мультиметром. Работа с мультиметром также помогает определить многие неполадки в схеме. Обычный мультиметр тестер , используемый в быту, сможет стать незаменимым помощником. Вне зависимости от типа устройства, с его помощью можно проводить комплексную диагностику схем и деталей.
Надо всего лишь знать, как правильно применять настройки прибора. Для того чтобы проверить, исправна ли деталь, потребуется отсоединить устройство, в котором она установлена, от источника питания сети или батареи. После из резистора нужно будет выпаять вывод.
Некоторые элементы можно снять с платы, не выпаивая. Важно удалить резистор, потому что, находясь в плате, он может передавать напряжение соседнего участника цепи, и определить исправность интересующего элемента будет нельзя.
Сопротивление резистора небольшое, из-за чего, если проверять его в плате, оно не всегда заметно. Внешний осмотр часто дает положительные результаты, так как позволяет без проверки мультиметром установить неисправность резистора.
Если деталь перегорела, не имеет смысла ее ремонтировать: обычно резистор меняют на новый. Случаи, когда требуется замена, бывают следующие.
Одна из ножек резистора была оторвана. Чаще всего обрыв ножки происходит при постоянном перегреве элемента. Это случается, если в схему не включена защита, или по каким-то причинам она не срабатывает. Мультиметр может показать, что резистор способен оказывать сопротивление, но при этом визуально заметно, что он обуглен. Такой элемент не стоит оставлять в схеме и рекомендуется заменить, так как он все равно не прослужит долго.
То же самое касается других деталей, покрытие которых потемнело. Если корпус не цельный, имеет трещины, при прикосновении разламывается на части, то резистор, скорее всего, не будет работать. Для того чтобы можно было точно проверить исправность элемента, необходимо знать его номинальное сопротивление. В противном случае проверить можно будет лишь целостность детали и ее способность проводить ток.
Прежде чем снимать показания мультиметромом, необходимо убедиться в том, что его аккумуляторы заряжены. Прибор будет издавать звуки, по громкости которых можно определить, насколько пригодна его батарейка. В зависимости от модификации прибора режим прозвона может обозначаться разными символами — встречается колокольчик, точка со скобками радиоволны.
Для того чтобы проверить резистор с помощью мультиметра, нужно поставить переключатель прибора в положение, соответствующее номинальному сопротивлению элемента, который вы собираетесь проверять.
Значения нанесены на переднюю панель устройства, можно различить их градацию по диапазонам.
Нужно правильно выбрать диапазон, иначе величина сопротивления не совпадет, и результат проверки не будет достоверным. Для того чтобы проверить радиодеталь, щупы прибора подносят к ее выводам вне зависимости от того, соблюдена полярность или нет. Этот вид проверки является самым простым. Когда определить неисправность при помощи визуального осмотра не получается, можно сразу приступать к использованию мультиметра.
Обрыв цепи происходит по разным причинам. Чаще всего виной тому сгоревший слой проволоки, реже — заводской брак. Для того чтобы найти разрыв, нужно поставить переключатель прибора в режим прозванивания.
Если прибор издает звуки, резистор исправен, если нет, то его следует заменить. Предел должен соответствовать вашему резистору. Нужные величины прибор либо показывает стрелкой, либо отображает на дисплее цифры, в зависимости от модификации устройства. Понять данные несложно. Резистор — надежная деталь. Обычно он не выходит из строя, если прибор эксплуатировался правильно: не подвергался воздействию жары, влаги, других неприятных для схем условий.
Для экономии времени тестирование элементов схемы начинают не с определенного резистора, так как он редко выходит из строя, а с других радиодеталей. Например, чаще перегорают полупроводники или индуктивности, поэтому начинать проверку рекомендуется с них. Это поможет сэкономить время.
Порядка, в котором следует проверять те или иные схемы, не существует. Вы можете начинать с любого элемента, который кажется вам подозрительным или находится ближе. Резисторы могут иметь определенные отклонения от номинала. Их требуется знать: обычно эти параметры указываются заводом-изготовителем. Чем меньше отклонения, тем точнее сделана деталь, значит, ее стоимость будет выше.
Для того чтобы узнать исходные данные детали, которая проверяется, рекомендуют воспользоваться схемой, прилагаемой к прибору. Если показания мультиметра сильно отличаются от положенного для проверяемого резистора, то, скорее всего, перед вами либо несправный прибор, либо резистор, сопротивление которого является крайней формой отклонения от нормы.
Сопротивление резистора наносят на его корпус. Если на нем написано Ом, а ваш мультиметр показывает , не стоит пугаться. Это нормальное расхождение данных, так как характеристика имеет допустимые отклонения. Современные схемы вообще могут не включать номинал резистора. Чтобы узнать исходные данные, требуется воспользоваться таблицей с характеристиками распространенных сопротивлений.
На плате элемент может иметь собственное обозначение, например, R Нужно найти позицию в таблице с аналогичным буквенным и цифирным значением.
Там будет виден тип резистора, его номинальное сопротивление, отклонения, которые считаются допустимыми. Помогает цветовая маркировка, присутствующая на корпусе детали, поэтому желательно научится ею пользоваться.
Обратите внимание, что если предел Ом выставлен, ваше собственное тело может повлиять на неточность результата. Для того чтобы такой проблемы не было, при работе не касайтесь металлических частей схемы и щупов прибора.
Зная, как правильно пользоваться мультиметром, вы без труда сможете проверить на исправность любую радиодеталь, и затратить на это всего пару минут.
Главная Инструменты Проверки мультиметром и тестером Все тонкости проверки резистора мультиметром Все тонкости проверки резистора мультиметром. Предыдущая новость. Оценка статьи:. Как проверить сопротивление тестером Проверка диодного моста мультиметром Как проверить катушку зажигания тестером Как проверить ТЭН мультиметром.
Как проверить транзистор,диод,конденсатор,резистор и др
Резисторы достаточно распространены и встречаются практически во всех электроприборах. Основная характеристика их — номинальное сопротивление. Для того чтобы узнать, годен ли элемент, нужно знать, как проверить резистор мультиметром. Работа с мультиметром также помогает определить многие неполадки в схеме. Обычный мультиметр тестер , используемый в быту, сможет стать незаменимым помощником. Вне зависимости от типа устройства, с его помощью можно проводить комплексную диагностику схем и деталей.
Как проверить резистор мультиметром на исправность? с проверкой резистора на работоспособность и пользоваться тестером или же мультметром.
Как проверить резистор мультиметром на исправность?
Содержание: Алгоритм поиска неисправности Визуальный осмотр Проверка резистора на обрыв Проверка короткого замыкания Определяем номинал резистора Как проверить переменный резистор и потенциометр. Любой ремонт начинается с внешнего осмотра платы. Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке. Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми. Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины.
Если вы нашли почерневший элемент — нужно его проверить.
Как проверить резистор мультиметром
Электронные схемы иногда выходят из строя. Тому есть много причин, но суть заключается в изменении токовых режимов, которые разрушающим образом действуют на радиоэлементы. Превышение допустимых номиналов электричества приводит не только к перегоранию радиодеталей, бывает так, что сгорают даже токоведущие дорожки печатной платы. Для восстановления работоспособности необходимо вычислить, какие компоненты схемы пострадали.
Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома.
Как проверить резистор мультиметром не выпаивая
Многим из нас часто приходилось сталкиваться с тем, что из-за одной, вышедшей из строя, детальки перестаёт работать целое устройство. Что бы избежать недоразумений, следует уметь быстро и правильно проверять детали. Этому я и собираюсь Вас научить. Для начала, нам потребуется мультиметр. Чаще всего, сгорают в схемах транзисторы.
По крайней мере у меня.
Как проверить резистор мультиметром
Задача простотой превзойдет другую класса радиотехнических. Каждый из этих режимов удобен. Если брать, допустим, мультиметры Атлантик, которые заполонили прилавки, то в них различий никаких нет. И в режиме прозвонки диодный , и при измерении сопротивлений на экране появляется номинал сопротивления. Новички считают: лишено смысла мерить сопротивление проводника при прозвонке, проще зафиксировать обрыв, короткое замыкание.
Работоспособность конденсатора Чтобы узнать, работает ли резистор схемы.
Доброго дня уважаемые радиолюбители! Вообще то, где какой щуп указано на корпусе любого авометра. Если он не оборван, то исправен и всегда может пригодится. Его-то и измеряют омметром.
Резистор — электронный компонент, имеющий фиксированное или переменное значение сопротивления. Рассмотрим, как проверять резисторы на работоспособность. Для этого сначала напомним их основные характеристики. Величины сопротивлений резисторов не могут принимать произвольные значения.
Для них стандартизованы ряды сопротивлений. Существуют еще ряды Е48, Е96, Е, но они применяются для прецизионных резисторов, использующихся в измерительной технике, ремонтировать которую вам вряд ли придется.
Как проверить резистор, конденсатор, диод, мост.
У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов. Во времена СССР с измерительными приборами было очень туго, достать их было очень трудно, и не все понимали, как ими пользоваться. Но речь в сегодняшней статье пойдет не о лаборатория для измерений это уже на профессиональном уровне , а об обычных мультиметрах которыми так часто пользуются электрики включая меня. Ранее я уже публиковал статьи о том как пользоваться мультиметром при проведении измерений, но ввиду того что мне приходит очень много вопросов и комментариев с просьбой рассказать как можно проверить исправность лампочки или замерить сопротивление резистора , решил опубликовать подробный материал как измерить сопротивление мультиметром.
Принцип, по которому выполняется измерение электрического сопротивления мультиметром , основан на самом главном законе электротехники — законе Ома. Именно по этой связи работает прибор.
Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье.
Как узнать сопротивление сгоревшего резистора. Технология проверки резистора в домашних условиях Причины сгорания резистора
Ремонт электроники, а также ее реверс-инжиниринг представляют собой хоть и интересные, но все же довольно непростые занятия. Одной из сложностей такого времяпрепровождения является попытка распознавания номиналов сгоревших компонентов. Когда под рукой нет схемы устройства, это распознавание становится чуть ли не загадкой века.
Резисторы в силу их большего распространения на печатных платах и большей склонности к выгоранию являются желанными объектами в плане выяснения их номиналов при практически полностью обугленных корпусах.
Несмотря на кажущуюся невозможность определения сопротивления сгоревшего резистора, его номинал все же можно узнать. При этом существуют три метода определения сопротивления.
Первый метод. Сначала уберите внешнее покрытие, которое, скорее всего, уже находится в обугленном виде. Очистите обгоревшую секцию резистора, где какая-либо проводимость уже исчезает. Измерьте сопротивление от одного конца резистора до поврежденного участка. Затем измерьте сопротивление от поврежденного участка до другого конца резистора. Сложите эти два измеренных сопротивления. Это будет приблизительное значение сожженного резистора. Для немного более точного значения итогового сопротивления можно добавить к этой сумме небольшое значение сопротивления сожженного участка. Предположим, что значение сожженного резистора было 1 КОм, но вы получили 970 Ом.
Так что просто добавьте 30 Ом, и у вас будет 1 КОм.
Второй метод. Этот метод также может быть использован для определения значения резистора, а также он может применяться на подключенных резисторах в цепи в случае, если вы не знаете о цветовом кодировании резисторов, то есть что означают полоски на резисторе. Следует отметить, что резистор должен подавать хоть какие-то признаки жизни, то есть он не должен быть полностью выгоревшим. Итак, сначала подключите резистор к мультиметру и измерьте падение напряжения на интересующем резисторе. Теперь измерьте ток, текущий через резистор. Умножьте оба значения, и вы получите мощность резистора, поделите напряжение на ток, получите сопротивление (закон Ома).
Третий метод. Этот метод можно использовать лучше, если вы знаете ожидаемое выходное напряжение схемы, и у вас есть набор резисторов с той же мощностью, что и сгоревший резистор. Начните с высокого значения сопротивления и временно подключите такой резистор вместо сгоревшего резистора.
Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое напряжение, то вы нашли искомое сопротивление. Если же нет, то продолжайте уменьшать значение резистора, пока не удовлетворитесь работой схемы.
.
   Если Вы хотите, чтобы интересные и полезные материалы выходили чаще, и было меньше рекламы,
   Вы можее поддержать наш проект, пожертвовав любую сумму на его развитие.
Резистор или постоянное сопротивление – это одновременно самый простой и распространённый элемент в электрических схемах, его устанавливают во всех устройствах. Но, несмотря на свою простоту, при нарушении режимов работы или тепловых условий он может сгореть. Отсюда возникает вопрос, как проверить резистор на работоспособность мультиметром. Технология проверки исправности в домашних условиях будет изложена в этой статье.
Алгоритм поиска неисправности
Визуальный осмотр
Любой ремонт начинается с внешнего осмотра платы.
Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.
Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.
Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:
- Обрыв.
- Несоответствие номиналу.
Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:
Проверка резистора на обрыв
Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см.
фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.
Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв.
Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

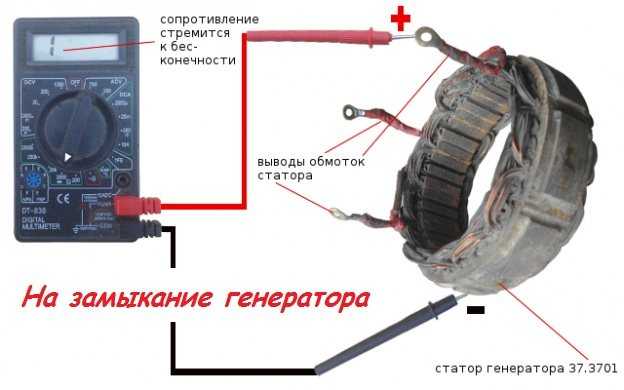

Проверка короткого замыкания
Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения.
Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.
Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:
- Измерить омметром, прозвонкой или другим прибором участок цепи.
- Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
- Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
- Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
- Проверить результаты работы на наличие КЗ.
Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:
Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.
На видео ниже наглядно показывается, как проверить резистор мультиметром:
Определяем номинал резистора
У советских сопротивлений номинал был указан буквенно-цифровым способом. У современных выводных резисторах номинал зашифрован цветовыми полосами. Чтобы заменить сопротивление после проверки на исправность, нужно расшифровать маркировку сгоревшего.
Для определения маркировки по цветным полоскам есть масса бесплатных приложений на андроид. Раньше использовались таблицы и специальные приспособления.
Можно сделать вот такую шпаргалку для проверки:
Вырезаете цветные круги, прокалываете их по центру и соединяете, самый большой назад, маленький – спереди. Совмещая круги, вы определяете сопротивление элемента.
Кстати на современных керамических резисторах тоже используется явная маркировка с указанием сопротивления и мощности элемента.
Если вести речь об SMD элементах – здесь всё достаточно просто. Допустим маркировка «123»:
12 * 10 3 = 12000 Ом = 12 кОм
Встречаются и другие маркировки из 1, 2, 3 и 4 символов.
Если деталь сгорела так, что маркировку вообще не видно, стоит попробовать потереть её пальцем или ластиком, если это не помогло – у нас есть три варианта:
- Искать на схеме электрической принципиальной.
- В некоторых схемах есть несколько одинаковых цепей, в таком случае можно проверить номинал детали на соседнем каскаде. Пример: подтягивающие резисторы на кнопках у микроконтроллеров, ограничительные сопротивления индикаторов.
- Замерить сопротивление уцелевшего участка.
О первых двух способах добавить нечего, давайте узнаем, как проверить сопротивление сгоревшего резистора.
Начнем с того, что нужно очистить покрытие детали. После этого включите на мультиметре режим измерения сопротивления, он обычно подписан «Ohm» или «Ω».
Если вам повезло, и отгорел участок непосредственно возле вывода, просто замерьте сопротивление на концах резистивного слоя.
В примере как на фото можно замерить сопротивление резистивного слоя или определить по цвету маркировочных полос, здесь они не покрыты копотью – удачное стечение обстоятельств.
Ну а если вам не повезло и часть резистивного слоя выгорела – остаётся замерить небольшой участок и умножить результат на количество таких участков по всей длине сопротивления. Т.е. на картинке вы видите, что щупы подключаются к кусочку равному 1/5 от общей длины:
Тогда полное сопротивление равно:
R измеренное *5=R номинальное
Такая проверка позволяет получить результат близкий к реальному номиналу сгоревшего элемента. Этот метод подробно описан в видео:
Как проверить переменный резистор и потенциометр
Чтобы понять, в чем заключается проверка потенциометра, давайте рассмотрим его структуру. Переменный резистор от потенциометра отличается тем, что первый регулируется отверткой, а второй рукояткой.
Потенциометр – это деталь с тремя ножками. Он состоит из ползунка и резистивного слоя. Ползунок скользит по резистивному слою. Крайние ножки – это концы резистивного слоя, а средняя соединена с ползунком.
Чтобы узнать полное сопротивление потенциометра, нужно замерить сопротивление между крайними ножками.
А если проверить сопротивление между одной из крайних ножек и центральной – вы узнаете текущее сопротивление на движке относительно одного из краёв.
Но самая частая неисправность такого резистора — это не отгорание концов, а износ резистивного слоя. Из-за этого сопротивление изменяется неправильно, возможна потеря контакта в определенных участках, тогда сопротивление подскакивает до бесконечности (разрыв цепи). Когда движок занимает то положение, в котором контакт ползунка с покрытием вновь появляется – сопротивление вновь становится «правильным». Эту проблему вы могли замечать, когда регулировали громкость на старых колонках или усилителе. Проявляется проблема в том, что при вращении ручки периодически в колонках раздаются щелчки или громкие стуки.
Вообще проверку плавности хода потенциометра нагляднее проводить аналоговым мультиметром со стрелкой, т.к. на цифровом экране вы просто можете не заметить дефекта.
Потенциометры могут быть сдвоенными, иногда их называют «стерео потенциометры», тогда у них 6 выводов, логика проверки такая же.
На видео ниже наглядно показывается, как проверить потенциометр мультиметром:
Методы проверки резисторов просты, но для получения нормального результата проверки нужен мультиметр или омметр с несколькими пределами измерений. С его помощью вы сможете померить еще и напряжение, ток, емкость, частоту и другие величины в зависимости от модели вашего прибора. Это основной инструмент мастера по ремонту электроники. Сопротивления иногда выходят из строя при внешней целостности, иногда уходят от номинального значения сопротивления. Проверка нужна для определения соответствия деталей номиналам, а также чтобы убедится рабочий или нет элемент. На практике способы проверки могут отличаться от описанных, хотя принцип тот же, всё зависит от ситуации.
Полезное
Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.
Типы мультиметров
Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.
Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.
Виды неисправностей
Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.
Неисправный резистор часто имеет полностью обгоревшую поверхность или частично — в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.
Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.
Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:
- полупроводниковые детали и конденсаторы исправны;
- на печатных платах нет сгоревших дорожек;
- отсутствуют обрывы в соединительных проводах;
- соединения разъемов надежны.
Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.
Характеристики резисторов
Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов.
Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.
Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:
- 0,125 Вт — двойная косая черта;
- 0,5 Вт — прямая продольная черта;
- римская цифра — величина мощности, Вт.
Резистор для замены выбирается по тем же параметрам, что и неисправный.
Проверка резисторов на соответствие номиналам
Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.
Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.
Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.
Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.
Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.
При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит «1»).
Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.
После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.
Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.
Как измерить сопротивление, когда номинал неизвестен?
Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет «1», что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.
Функция прозвонки
А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом.
Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.
При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.
Проверка исправности резистора на плате
Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.
Заключение
Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.
Руководящие принципы для тестирования компонентов
Тестовая ситуация | Соображения | ||||||
|---|---|---|---|---|---|---|---|
| Тестовые тестирующие охват только с простыми непрерывными (шаблонами). Эти тестеры рассматривают пассивные компоненты (резисторы, диоды, конденсаторы) только как соединения, чтобы можно было пропустить распространенные ошибки при наличии пассивных компонентов. Например, если сопротивление достаточно низкое, резистор будет выглядеть как соединение/провод. Короткое замыкание на этом резисторе не будет обнаружено во время теста. Тестер целостности цепи (Cirris 1000M, 2000, LC) хорошо подходит для сборок, содержащих только провода, но мы рекомендуем вам использовать более совершенный тестер сопротивления соединения (1000R+, 1100H+, Touch2, CR, CH+), когда ваши сборки содержат компоненты. | |||||||
| Проверка резисторов | С помощью подходящего тестера вы можете легко проверить значение резистора. Если тестер самостоятельно изучит сборку, вы заметите, что значения сопротивления автоматически учитывают параллельные эффекты. Если вы создаете тестовую программу, вам нужно будет настроить значения сопротивления для параллельных эффектов. Тестировщики MDA могут использовать точечную защиту, чтобы устранить влияние параллельных компонентов. | ||||||
| Проверка конденсаторов | С помощью подходящего тестера вы можете проверить номинал конденсатора. Однако емкость прибора будет добавляться к значению измеряемого конденсатора. Если номиналы конденсаторов малы, вам нужно будет скорректировать инструкции по емкости, включив в них фиксирующую емкость. Если конденсатор подключен параллельно резистору, это может повлиять на измеренное значение. Cirris 1000H+, 1100H+, CH+ и Touch 1 предназначены для устранения этих эффектов, когда постоянная времени (RxC) > 1 мс (например, резистор 100 Ом параллельно с конденсатором 10 мкФ). | ||||||
| Проверка полярности электролитических и танталовых конденсаторов | Обнаружение обратной полярности электролитических и танталовых конденсаторов обычно требует визуального осмотра, поскольку во время короткого электрического теста значение емкости покажется правильным. | ||||||
| Проверка диодов, светодиодов | Подходящим тестером можно проверить наличие диода и полярность. Стабилитроны также можно проверить на обратное напряжение пробоя. Светодиоды можно проверить по падению напряжения на правильность цвета, а также включить для визуального осмотра. | ||||||
| Проверка не только конденсаторов, диодов и резисторов | Самообучающийся тестер может не идентифицировать все компоненты в сборке. Многие тестеры позволяют добавлять инструкции для тестирования различных компонентов. Вы можете проверить сопротивление катушек индуктивности, термопар, MOV (металлооксидных варисторов), переключателей, реле, бесконтактных переключателей, высоковольтных стабилитронов, «трансорбов», последовательных EEPROM (включая программирование), транзисторов, ориентации ИС и открытых контактов ИС. , оптопары, светодиоды и многое другое. Проверка определенных компонентов с помощью измерения сопротивления, емкости или падения напряжения может оказаться сложной задачей. Сообщите нам о своих приложениях, и мы поможем подобрать подходящее решение для тестирования. | ||||||
| Проверка точности компонентов | Рассмотрите возможность наличия испытательного оборудования, которое по крайней мере в четыре раза более точное, чем тестируемые компоненты, и вы снизите вероятность брака компонентов, которые действительно соответствуют спецификации. Тестеры с более низкой точностью можно использовать для обнаружения распространенной ошибки «компонента с неправильным значением». Поскольку скачок от одного стандартного значения компонента к другому обычно составляет 10 %, менее точный тестер по-прежнему эффективен при обнаружении «компонентов с неправильным значением». | ||||||
| Проверка витых пар | Для проверки кабеля витой пары одной проверки непрерывности недостаточно. Можно иметь надлежащую непрерывность между точками и при этом иметь разделенные пары. Тестер с возможностью чувствительного измерения емкости может обнаруживать расщепленные пары. Если ваше приложение также требует проверки перекрестных помех и затухания на ближнем/дальнем конце, вам необходимо выбрать тестер с такими возможностями. | ||||||
| Ловля шорт с двухпороговыми тестами | Некоторые тестеры, которые утверждают, что тестируют резисторы и другие компоненты, все же позволяют избежать серьезных ошибок. Проверьте, может ли ваш тестер обнаружить следующие дефекты. Соберите этот пример схемы, запрограммируйте тестер для этой схемы и выполните следующие тесты:
Усовершенствованные тестеры Cirris (Touch2, 1000R+/H+, 1100 R+/H+, Easy-Wire™ CR/CH) используют двухпороговый тест: один порог для обнаружения коротких замыканий в сетях компонентов и отдельный, более высокий порог для обнаружения замыкания между проводами. Такой подход дает наиболее эффективное покрытие неисправностей. Эти тестеры самостоятельно изучают этот тип сборки и обеспечивают его эффективное тестирование. | ||||||
| Влияние компонентов на скорость тестирования | Сборки только с проводами (без компонентов) тестируются очень быстро (сотни точек в секунду). Сборки с большим количеством пассивных компонентов, особенно если эти компоненты имеют много общих соединений, резко замедляют скорость тестирования. Чем медленнее тестирование, тем труднее найти периодические ошибки. | ||||||
| Повреждение компонентов при испытаниях низким напряжением | Испытания низким напряжением должны быть ограничены по току, чтобы предотвратить повреждение чувствительных компонентов, таких как ИС. Хотя испытание описывается как работающее при напряжении 5 или 10 вольт, максимальная мощность остается низкой, поскольку измеряемый ток должным образом ограничен, а напряжение обычно не достигает даже 1 вольта (для тестеров Cirris, измеряющих сопротивление, это очень безопасное значение 0,1 В). ватт в течение менее 0,002 секунды.Тестеры Cirris, выполняющие 4-проводные тесты Кельвина, ограничены гораздо большими 1,6 Вт в течение 0,02 секунды, что может повредить чувствительные компоненты.). | ||||||
| Повреждение компонентов при испытаниях высоким напряжением | Испытания Hipot позволяют проверить надлежащую электрическую изоляцию между цепями. Выполнение испытаний Hipot на сборках со встроенными компонентами безопасно, если на каком-либо компоненте не происходит падения напряжения. Оба конца компонента могут находиться под высоким напряжением по отношению к другим точкам в сборке. Многие тестировщики самостоятельно изучают программу тестирования и могут не изучить должным образом все компоненты. Вы можете гарантировать отсутствие повреждений компонентов во время тестирования Hipot, внимательно проверив программу тестирования, чтобы убедиться, что все компоненты включены. 9Проверка мультиметром Проверка резисторов электронных компонентов с помощью мультиметра© Cirris, Inc., 2022 Тест мультиметра Тестирование резисторов электронных компонентов мультиметромКАК ПРОВЕРИТЬ РЕЗИСТОР с помощью цифрового мультиметра и аналогового мультиметра ПРОВЕРКА РЕЗИСТОРА Резистор – это основной электронный компонент. Мы должны проверить это при проектировании схемы и ремонте оборудования. Этап измерения резистора цифровым мультиметром
Этап измерения резистора с помощью аналогового мультиметра
|
Однако, если параллельно проверяемому резистору подключены другие резисторы, измеренное значение будет ниже, как определено по формуле Rmeasured = R1*R2/(R1+R2).
Тест должен завершиться неудачей (это имитирует соединение с «высоким сопротивлением»).
Невыполнение этого требования может привести к повреждению мультиметра и поражению электрическим током.
