Как проверить блок питания компьютера на работоспособность.Что делать?

Содержание

1. Признаки неисправности блок питания компьютера
2. 4 способа диагностики
3. №1. Визуальный осмотр компонентов
4. №2. Проверка без подключения к материнской плате (метод замыкания скрепкой)
5. №3. Мультиметром
6. №4. Специальным оборудованием
7. Использования мультиметра для проверки БП
8. Метод «скрепки»
9. Проверяем блок питания на компьютере скрепкой
10. Используем мультиметр
11. Проверяем запуск БП без компьютера
12. Схема нагрузки для всех линий
13. Проверка напряжения на входе
14. Проверка напряжения на выходе
15. Проверка компонентов БП

Признаки неисправности блок питания компьютера

Признаки неисправности, которые точно указывают, что блок питания неисправен:

1. Не запускается компьютер при нажатии на кнопку включения на системном блоке.
2. Во время работы компьютер самопроизвольно перезагружается.
3. При включении компьютер включается не с первого раза.
4. Резко выключается, как будто свет выключили. И пока переключатель сзади не выключишь — включишь, или кабель не отсоединить и подключить обратно, компьютер с кнопки не включится.

Косвенные признаки неисправности БП:

1. Пропадает в системе жесткий диск.
2. Периодически вылетает синий экран с BSOD ошибками.

Еще часто бывает, что при включении компьютера гудит вентилятор в течении 10-20 минут, а потом гул затихает и прекращается. Это гудит вентилятор блок питания. Вентилятор БП в таком случае нужно смазать. Иначе вентилятор со временем заклинит, блок питания будет перегреваться и скоро выйдет из строя.

Если на своем ПК вы наблюдаете какой-то из вышеперечисленных симптомов, то это указывает на неисправность блока питания.

4 способа диагностики

Способов диагностики можно придумать много – в отсутствии лабораторных условий приходится идти на любые хитрости. Но на основании многолетнего опыта, специалисты выделяют пять основных способов поиска и локализации проблем с БП.

№1. Визуальный осмотр компонентов

Первый способ проверки – внешний осмотр. Начинать диагностику блока компьютерного питания надо с него. В большинстве случаев не разобрав корпус БП, ничего выявить не удастся (только в случае глобальной аварии, когда следы внутреннего пожара видны снаружи). Крышку придется снять.

Если видны следы копоти, подгорания, локальных перегревов, значит, БП требует ремонта.

Если обгоревших элементов нет, надо найти место установки предохранителя. Визуальным осмотром можно проверить исправность плавкой вставки в стеклянном корпусе. Если предохранитель в керамическом корпусе, для проверки его целостности надо будет использовать тестер в режиме прозвонки. Если вставка перегорела, можно предположить самопроизвольное перегорание и попробовать заменить элемент. Если при включении в сеть он перегорает повторно, значит надо искать неисправность в источнике.

Предохранитель в стеклянном корпусе – на вид исправен.

Далее надо осмотреть оксидные конденсаторы. Если есть вздувшиеся или разорвавшиеся, это также может быть причиной неисправности блока питания. Такие конденсаторы надо менять сразу. Даже если они и сохранили еще работоспособность, жить им осталось недолго.

Вздувшиеся оксидные конденсаторы.

Если дефекты визуально выявить не удалось, надо более внимательно осмотреть плату, в том числе со стороны печатных проводников, на предмет микротрещин в печатных проводниках, кольцевых трещин в пайках выводных элементов и трещин в пайках SMD-компонентов. Делать это лучше под увеличением (лупой и т.п.) и при дополнительном освещении.

Кольцевые трещины в местах пайки выводов.

Если таким способом обнаружить проблему не удалось, надо перейти к более глубокой проверке.

№2. Проверка без подключения к материнской плате (метод замыкания скрепкой)

Если исправный блок питания стандарта ATX включить в сеть переменного напряжения, он работать не будет. Для запуска нужен сигнал Power_ON с материнской платы компьютера. Этот сигнал можно сымитировать. Для этого надо снять с матплаты самый большой разъем (а лучше снять вообще все разъемы от БП к составляющим компьютера, так как предполагается, что источник напряжения неисправен, поэтому не стоит испытывать дорогие платы на прочность). Этот разъем может содержать 20 или 24 провода. Надо найти на нем проводник в зеленой изоляции. Сигнал Power_ON формируется замыканием этого проводника на общий провод. Найти его несложно – это любой проводник черного цвета. Удобнее всего использовать ближайший. Замкнуть можно прямо на разъеме. Сделать это можно любым подходящим проводником – скрепкой, булавкой, кусочком провода.

Имитация сигнала Power_ON.

Если блок питания исправен, это можно определить по звуку запустившегося вентилятора, и дефект надо искать на материнской плате. В большинстве случаев проблема сводится к севшей батарейке, обеспечивающей хранение данных параметров конфигурации компьютера.

Батарейка CMOS-памяти на материнской плате.

№3. Мультиметром

Если БП запустился после имитации сигнала запуска, надо проверить наличие напряжений на всех разъемах источника. Измерять надо относительно общей шины (к ней подключены все черные проводники).

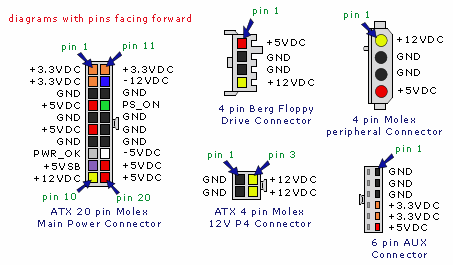

Цвет проводаНапряжение, В

Черный	0 В (земля, общий провод)
Красный	+5 (допустимое отклонение ±0,25 вольт)
Оранжевый	+3,3 (допустимое отклонение ±0,16 вольт)
Желтый	+12 (в пределах 11,4..12,6 вольт)
Белый	-5
Синий	-12
Зеленый	+5
Серый	+5
Фиолетовый	+5

Особое внимание надо уделить напряжению на сером проводе – это сигнал Power_OK. Без него компьютер не запустится. Он формируется при наличии всех питающих напряжений (если они находятся в установленных пределах). Его отсутствие говорит как о проблемах в одном из питающих каналов, так и о неисправности внутренней схемы БП, отвечающей за формирование данного сигнала. Также важен сигнал на сером проводе — дежурное напряжение (Stand by).

Оно должно присутствовать при включении блока в сеть 220 вольт, даже если БП не запущен.

В отсутствие потребителей уровни на выходе БП могут быть чуть выше лимитов (внутри блока должны быть установлены нагрузочные резисторы, но не факт, особенно для недорогих моделей). Поэтому для окончательно проверки надо проверить источник под нагрузкой. Для этого к выходам можно подключить нагрузочный резистор, рассчитанный так, чтобы обеспечить ток, близкий к номиналу. Или применить для этой цели автомобильные лампы накаливания (их можно соединять параллельно для повышения потребляемой мощности). Заодно испытывается реальная нагрузочная способность БП – при мощности в пределах номинальной, он должен выдавать указанные уровни напряжения.

Также с помощью тестера можно прозвонить жгуты блока питания ПК. Так можно выявить потерю контактов в разъемах.

№4. Специальным оборудованием

Прибор для измерения напряжений блока питания.

В магазинах электронных аксессуаров и на торговых площадках в интернете продаются недорогие приборы под громким названием PC Power tester. Они позволяют отображать текущий уровень каждого напряжения и подавать звуковые и световые сигналы при выходе напряжений за установленные пределы. При ближайшем рассмотрении эти приборы оказываются обычными цифровыми вольтметрами в красивом корпусе. Они не содержат нагрузочных устройств и не позволяют хранить результаты измерений за период времени (что необходимо для обнаружения «плавающих» проблем), поэтому полноценную диагностику провести ими нельзя. От обычного мультиметра они отличаются только наличием разъемов, к которым прибор можно быстро и удобно подключить. Например, SATA-Power не очень удобен для измерения щупами тестера, а с таким прибором замер происходит намного проще. Также устройство имеет разъемы для подключения коннектора 20 (24) вывода, PCI – Express различных модификаций и других терминалов, имеющихся у потребителей внутри ПК.

Такой тестер можно приобрести тем, кто регулярно занимается диагностированием компьютеров, но особых результатов от него ждать не стоит. Также он не даст особой экономии времени. Но и стоит он недорого.

Вход для подключения разъема питания SATA.

Тем, кто занимается созданием серьезных компьютерных систем, а также поддержанием их работоспособности и ремонтом, подойдут профессиональные приборы типа PC Power System Analyzer. Подобные устройства способны отслеживать параметры напряжений питания, хранить их графики, задавать нагрузку и выполнять еще многие функции по диагностике БП на исправность и надежность. Стоят такие приборы от 500 USD, для домашней мастерской это дорого, да и для мелкого производства вряд ли оправданно экономически. Поэтому тем, кто профессионально занимается ремонтом вычислительной техники, есть смысл поискать в интернете описания самодельных разработок, позволяющих проводить более глубокую проверку БП и повторить их. Те, кому позволяет квалификация, могут разработать что-то свое, закрывающее потребности конкретного производства.

Схема самодельного испытательного устройства, опубликованная в журнале «Радио» №10-2007.

Использования мультиметра для проверки БП

Многие пользователи спрашивают, как осуществить проверку блока питания компьютера мультиметром? Очень просто, зная какое напряжение и куда должно приходить.

Прежде чем вскрыть корпус ПК, убедитесь в том, что он не подключен к сети 220 В.

1. Вскройте корпус ПК.
2. Отключите по очереди разъемы от каждого устройства, предварительно сфотографировав или зарисовав схему монтажа.
3. Возьмите в руки разъем, который подключается к материнской плате (обычно он самый большой) и сделайте перемычку из проволоки, между 14 и 15 контактами на 20-пиновом разъеме и 16 и 17 на 24-пиновом коннекторе. Обычно, к ним подходит зеленый и черный провод. По зеленому подается управляющий сигнал. Черный провод – это земля.
4. После чего, подключите ПК к сети 220 В.

Если БП включился, значит можно приступать к промерам напряжения на его контактах, согласно схеме, представленной выше. Если блок питания компьютера не включается, значит, он вышел из строя, требует ремонта или полной замены.

При проверке мультиметром между черным и красным проводом на коннекторе, подключенному в материнскую плату, должно быть – 5 В; между черным и желтым – 12 В; между контактами черным и розовым – 3,3 В; между черным и фиолетовым – дежурное напряжение в 5 В.

Если вы не обладаете достаточными знаниями в электронике, то ремонт устройства лучше доверить специалистам.

Метод «скрепки»

Среди пользователей существует простой метод, как проверить блок питания скрепкой. Наш ресурс не останется в стороне, и расскажет в чем этот метод заключается, тем более что практически то же самое было рассмотрено в разделе про использование мультиметра. Это самый простой, можно сказать, домашний метод, который не может показать качество работы источника напряжения, но достаточно достоверно даст понять, включается он или нет.

1. Отключите ПК от сети.
2. Вскройте корпус и отключите разъем от материнской платы.
3. Сделайте из канцелярской скрепки U образную перемычку, которой необходимо закоротить зеленый провод разъема и близлежащий черный.
4. Включите БП в сеть 220 В.

Если заработал вентилятор, то БП теоретически в рабочем состоянии, если нет – однозначно в ремонт.

Проверяем блок питания на компьютере скрепкой

Перед проверкой БП полностью обесточьте компьютер. Помните, что блок питания работает при высоком напряжении в 220 Вольт! Затем откройте боковую крышку корпуса и отсоедините все провода, идущие от блока питания к другим компонентам системы: 20- или 24-pin коннектор для питания материнской платы, 4- или 8-pin коннектор для питания процессора, 4-8 pin коннектор для питания видеокарты (впрочем, он может быть и не подключен из-за того, что не все графические ускорители нуждаются в дополнительном питании и берут необходимую энергию через слот PCI-express) и другие устройства в виде жестких дисков и кулеров.

Затем возьмите самую обычную канцелярскую скрепку (можно заменить на любую проволоку, состоящую из материала способного проводить электрический ток) и согните ее в форме буквы «U».

Найдите 24-pin коннектор, который вы отсоединили от материнской платы. Выглядит он, как самая большая связка маленьких проводов. Вам нужно найти разъемы соответствующие зеленому проводу (он всегда один) и черному (можно выбрать любой, но обычно выбираю соседний). Замкните эти два разъема с помощью скрепки. Обязательно убедитесь, что концы скрепки примыкают к металлу внутри каждого контакта.

Затем включите блок питания в сеть. Он должен включиться, а кулер внутри должен крутиться. Если система охлаждения не работает, то проверьте температуру БП. Если он нагревается, то значит он работает, а вот кулер придется поменять. Однако факт того, что блок включился и работает — не говорит о том, что он полностью исправный. Требуется проводить дальнейшую диагностику.

Используем мультиметр

Если вы являетесь счастливым обладателем мультиметра, то вы с высокой вероятностью сможете определить работоспособность блока питания. Идея в том чтобы проверить вольтаж по разным линиям питания.

В том же состоянии (с замкнутой скрепкой и включенным блоком) измерьте уровень напряжения между оранжевым и черным проводом. Под нагрузкой рекомендованные значения должны находиться в диапазоне от 3,14 до 3,47 Вольта.

Затем проверьте напряжение между фиолетовым и черным контактом. Нормальные значения должны находиться в диапазоне от 4,75 до 5,25 Вольта. Также протестируйте напряжение между красным и черным проводом. Показатели должны колебаться около 5 Вольт, аналогично, как и в предыдущем случае.

В конце проведите замеры напряжения между желтым и черным контактом. Прибор должен выдавать от 11,4 до 12,6 Вольт.

Независимо от модели блока уровень напряжения не должен выходить за пределы нормы, которые описаны выше. В случае, если показания сильно отличаются от рекомендуемых параметров, БП можно считать частично неисправным и он, как минимум, требует ремонта.

Проверяем запуск БП без компьютера

Такая проверка блока питания компьютера удобна тем, что для ее проведения не требуется наличие самого ПК. Достаточно розетки, мультиметра и обычной канцелярской скрепки. Итак, у нас в руках блок питания ATX. Находим жгут проводов, оканчивающийся 24-контактным разъемом. Это самый большой разъем БП, и найти его не составит труда.

На этой колодке находим зеленый провод и при помощи разогнутой скрепки, вставленной в соответствующие гнезда, замыкаем его с любым черным, имитируя тем самым команду материнской платы «включить БП».

Эти два контакта нужно замкнуть

Теперь подключаем БП к сети: если он исправен, то должен запуститься. Это будет хорошо слышно по шуму заработавшего вентилятора охлаждения. Но дать полную или даже частичную гарантию того, что блок питания полностью исправен, такая проверка не может. Поэтому вооружаемся мультиметром и переходим к следующему пункту.

Схема нагрузки для всех линий

Итак, чтобы провести полную диагностику блока питания, необходимо нагрузить  шины питания током хотя бы половиной мощности БП. Особенно нас интересуют линии +12 В, +5 В и +3.

3 В. Для начала соберем простой прибор:

В этом устройстве для нагрузки каждой из линий используется свой набор резисторов, подключенный к соответствующим контактам колодки питания материнской платы. Что касается количества резисторов в каждом наборе, то тут все будет зависеть от того, каким током мы хотим нагружать каждую линию. Зная напряжение на шине и сопротивление резисторов (на каждой линии разные, см. схему), нетрудно посчитать, что каждый дополнительный резистор по шине +12 В будет увеличивать ток на 12 / 5.1 = 2.35 А. Для линий +5 В и + 3.3 В это будет соответственно 5 / 1.6 = 3.1 А и 3.3 / 1.0 = 3 А.

Таким образом, если мы решили нагрузить шину +12 В током 10 А, то нам понадобится 10 / 2.35 = 4 резистора номиналом 5.1 Ом (см схему). Ток в 12 А по шине +5 В можно получить, соединив 4 резистора номиналом 1.6 Ом.

Как работать с прибором? Подключаем нужное количество нагрузочных резисторов к соответствующим гнездам блока питания, устанавливаем скрепку, давая команду запуска (см. предыдущий раздел), включаем БП в сеть. После того как вентилятор завращается (если завращается), измеряем напряжение на всех шинах, как делали это без нагрузки.

«Гоняем» наш блок питания в течение 5-10 минут, повторяя измерения и контролируя температуру воздуха, выдуваемого вентилятором. При половинной нагрузке воздух должен быть чуть теплый. Если величины напряжений укладываются в допустимый диапазон, то можно быть уверенным, что БП исправен и нас не подведет.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Важно! Если мы хотим проверить мощный блок питания, то нам понадобятся токи, которые колодка ATX просто не выдержит, поскольку у нее всего лишь 2 провода шины +12 В. В этом случае параллельно желтым проводам колодки ATX подключаем желтые провода колодок питания процессора и видеокарты.

Как мы убедились, прибор довольно прост для повторения, но если он нам нужен не на один раз, то пользоваться им не совсем удобно. Появится БП другой мощности, и понадобится изменить токи нагрузки. Чтобы это сделать, придется пересчитывать количество резисторов в каждом канале, брать в руки паяльник.

Поэтому если мы планируем часто работать с устройством, то имеет смысл его доработать. Схема доработки не особо сложна, но пользоваться таким тестером намного удобнее и безопаснее для самого блока питания, поскольку ничего не будет висеть «на соплях», не будет скрепок и плохих контактов, способных выжечь колодки БП. Кроме того, с помощью такого тестера мы сможем контролировать наличие всех напряжений и сигналов визуально.

Здесь каждый канал также нагружается группами резисторов, но при желании часть из них можно отключить простым щелчком выключателя. Диодная сборка D1 предотвращает перетекание тока с шины на шину – это позволило обойтись всего одним тумблером S2. Для визуального контроля наличия напряжений по всем шинам в схему добавлены индикаторные лампы Х1-Х6. При этом лампочки по маломощным шинам -5 В, -12 В и +5В SV одновременно являются нагрузочными.

Роль скрепки, дающей команду на включение БП, теперь исполняет выключатель S1. А сигнал PG (питание в норме), вырабатываемый блоком питания, индицируется светодиодом LED, подключенным через транзистор T1 к соответствующему контакту колодки ATX. Вентилятор Fan, включенный в цепь +12 В, служит для охлаждения кассет нагрузочных резисторов, которые при длительной работе будут нагреваться.

Благодаря такому построению прибор можно подключить к блоку питания через 1 колодку ATX. Правда, для этого придется найти соответствующую розетку, в которую будет вставляться штекер тестируемого блока питания. Как вариант, ее можно выпаять из неисправной материнской платы.

Работа с прибором максимально проста. Выставляем тумблером S2 желаемый режим (см. таблица ниже). Подключаем к розетке ATX тестера исследуемый блок питания, включаем его (блок) в розетку. Замыкаем выключатель S1, БП запускается. Наличие напряжений по линиям и сигнал PG контролируем визуально. Если все горит и светится, можно брать в руки тестер и производить измерения.

Таблица токов по линиям в зависимости от положения переключателя S2

Шина	Ток при положении переключателя S2, А
	150 W	250 W
+12 В	7.5	12.2
+5 В	6.4	12.6
+3.3 В	6.6	13.3
-5 В	0.22	0.22
-12 В	0.22	0.22
+5 В SV	0.72	0.72

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Единственное, пожалуй, неудобство работы с таким устройством – отсутствие встроенного вольтметра. Но при желании и эта проблема решаема. Для этого достаточно встроить в схему вольтметр с пределом измерения до 15-20 В и галетный переключатель.

По деталям тестера. Нагрузочные резисторы должны быть проволочными мощностью не менее 15 Вт для шины +12 В и 10 Вт для остальных шин. Выключатель S2 должен выдерживать ток не менее 25 А. Его можно найти в автомагазине. Транзистор T1 – любой маломощный кремниевый, структуры n-p-n. Светодиод LED – любой индикаторный. Тумблер S1 тоже любой. Вентилятор Fan – 12-вольтовый кулер от того же БП или аналогичный. Диодную сборку Шоттки D1 можно взять из неисправного блока питания. Она стоит в выпрямителе по шине 5 В.

Проверка напряжения на входе

Первый метод — грубая проверка БП. Мы просто определим, подается на данный аппаратный компонент напряжение или же нет. Делается это следующим образом:

1. Перед тем, как проверить блок питания компьютера без использования материнской платы, надо произвести подготовку. Отключите, а после этого обесточьте ПК. Не забывайте о том, что обсуждаемый аппаратный модуль работает с напряжением в 220 вольт (смертельно для человеческого организма).
2. Отвинтите крышку корпуса у вашего ПК, чтобы получить доступ к комплектующим. Отсоедините аппаратные модули (системная плата, винчестер и пр. ) от БП.
3. Теперь отыщите контактный разъем БП. Он выглядит как жгут, состоящий из 20/24 (в зависимости от стандарта) проводов. Разъем идет прямиком от БП и коммутируется с системной платой.
4. Теперь найдите проволоку или же обычную скрепку. С ее помощью мы будем замыкать контакты. Сделайте из проволоки (скрепки) латинскую литеру «U».
5. На коннекторе найдите два провода: зеленый и черный. Замкните их, используя проволоку (скрепку).
6. Теперь надо активировать БП. Подаем на него питание.
7. Взгляните на систему охлаждения БП. Если кулер вращается, то это говорит о том, что аппаратный модуль, отвечающий за питание, работает.

Проведенное тестирование не гарантирует, что аппаратный модуль функционирует так, как надо. Вышеописанная проверка лишь позволяет узнать, включается ли БП.

Проверка напряжения на выходе

Мы выяснили, что БП получает напряжение на входе. Но как оно распределяется между аппаратными компонентами? Возможно блок питания выдает на выходе слишком большое или же наоборот очень маленькое напряжение. Именно это мы и выясним. Чтобы провести диагностику нам понадобится устройство для измерения напряжения под названием мультиметр. Проведите подготовку (пункты 1-3 в предыдущем разделе), после чего руководствуйтесь следующей инструкцией:

1. Отыщите на контактном разъеме провода четырех цветов: розового (в дальнейшем Р), черного (Ч), красного (К) и желтого (Ж).
2. Осуществите нагрузку БП. Подключите к нему материнку, винчестер, кулер, оптический привод. Зачем это нужно? Далее мы будем проводить измерение напряжения на выходе. Если измерять данный параметр у БП без нагрузки, то это может привести к очень высокой погрешности.
3. После подключения необходимых аппаратных модулей включите блок питания и подайте напряжение.
4. Измерьте напряжение, которое выходит из БП, мультиметром. Проводить измерения надо на разъемах, которые были указаны в пункте 1. Получив показатели напряжений на выходах, сравните их с эталонными параметрами: Ч и Р – 3,3 вольта, Ч и Ж– 12 вольт, Ч и К – 5 вольт.

Важно! Помните, что при измерении напряжения отклонение в пределах 5% допускается.

Проверка компонентов БП

Если БП нормально распределяет напряжение, то необходимо раскрутить блок питания и осмотреть его. Для этого проведите предварительную подготовку (сей процесс описывался ранее). Затем проведите с БП следующие манипуляции:

1. Извлеките БП из системного блока. Чтобы сделать это открутите винты (всего их четыре), которыми блок питания крепится к системнику.
2. Теперь надо вскрыть блок питания. Открутите винты, которые соединяют воедино крышки БП.
3. Осмотрите «внутренности» блока питания. Особое внимание надо обратить на конденсаторы. Они не должны быть вздутыми. Кроме этого взгляните на вентилятор. Он должен свободно и беспрепятственно вертеться. Также внутри БП не должно быть пыли.
4. Если вы обнаружили вздутые конденсаторы, то перепаяйте их (новые элементы должны быть такого же номинала). Пыль внутри БП протрите, а вентилятор смажьте.

Источники

• https://ruslankomp.ru/kak-proverit-blok-pitaniya-kompjutera-multimetrom/
• https://Zapitka.ru/pitanie/kompyutera/5-sposobov-proverki-bp
• https://systech.ru/vopros-otvet/proverka-bloka-pitaniya
• https://ichip.ru/sovety/remont/kak-proverit-blok-pitaniya-kompyutera-na-rabotosposobnost-641622
• https://Acums.ru/bespereboyniki-i-bloki-pitaniya/kak-proverit-u-kompyutera
• https://droidov.com/kak-proverit-blok-pitanya

Проверить блок питания компьютера на работоспособность: признаки неисправности, методы проверки

Выбирая компьютер, большинство пользователей обычно обращают внимание на такие параметры, как количество ядер и скорость процессора, сколько в него вшито гигабайт оперативной памяти, насколько вместительный жесткий диск и сможет ли видеокарта потянуть недавно вышедший новый Sims 4.

И совершенно забывают о блоке питания (БП), а это очень зря. Ведь он — «железное сердце компьютера», подающее по проводам электроэнергию, необходимую для питания всех деталей компьютера, заодно преобразовывая переменный ток в постоянный. Поломка Б. П. обозначает прекращение работы всей машины. Именно потому при выборе компьютера желаемой комплектации стоит учитывать также качество и мощность питающего элемента.

Если вдруг в один прекрасный день компьютер при попытке его включить перестал подавать признаки жизни, это сигнал о том, что крайне необходимо проверить на работоспособность блок питания. Практически каждый пользователь легко сможет это осуществить самостоятельно в домашних условиях несколькими способами.

Вам обязательно стоит прочитать о том, что делать, если компьютер не видит видеокарту.

Содержание

1. Признаки неисправности
2. Методы проверки на работоспособность
3. Этап первый — проверка передачи напряжения
4. Этап второй — проверка мультиметром
5. Этап третий — визуальный осмотр детали
6. Тестирующее ПО для питающего элемента

Признаки неисправности

Никогда нельзя однозначно утверждать, что сломался именно Б. П. Существует лишь список характерных признаков, по которым можно заподозрить, что сбои в работе компьютера связаны именно с питанием:

• При нажатии кнопки включения не наблюдается никакой реакции компьютера — не запускаются кулеры, соответственно, нет характерного шума, световые индикаторы на системнике не загораются, нет звукового сигнала о запуске всех систем.
• Компьютер может не запускаться с первого раза.
• Машина неожиданно самостоятельно выключается еще до загрузки операционной системы или внезапно перезагружается во время работы.
• Из системного блока сочится дым или слышен запах гари.
• Корпус системника «бьется» током.

Читайте также:

Что делать, если принтер не печатает документ с компьютера

Причинами подобных неполадок могут быть:

• Неблагоприятные условия окружающей среды — скопление пыли, повышенная влажность и температура воздуха.
• Отсутствие или систематическое прерывание напряжения в сети.
• Плохое качество соединений или элементов БП.
• Повышение температуры внутри системного блока из-за отказа системы вентиляции.

Как правило, БП — деталь достаточно крепкая, и ломается она не так уж часто. Если вы заметили у своего компьютера хотя бы один симптом из описанных выше, блок питания необходимо будет проверить в первую очередь.

Методы проверки на работоспособность

Чтобы убедиться окончательно в неисправности блока питания компьютера и точно определить, как можно устранить проблему, эту деталь лучше всего проверять комплексно, используя последовательно несколько методов.

Этап первый — проверка передачи напряжения

Для измерения передачи напряжения в блоке питания компьютера применяется так называемый метод скрепки. Порядок проведения проверки следующий:

1. Компьютер необходимо полностью обесточить — выдернуть шнур питания из розетки и отключить подачу тока специальной кнопкой непосредственно на БП.
2. Открутить и снять боковую крышку корпуса.
3. Отсоединить все провода БП от рабочих элементов компьютера.
4. Проверка проходит на самом большом 20−24 контактном жгуте проводов, выходящем из БП, — элементе питания самой материнской платы. Нужно найти два контакта, которые при замыкании подают сигнал Power _ Good материнской плате. Обычно они обозначаются цифрами 15 и 16, либо же их легко узнать по расположению цветов — зеленый и черный.
5. С помощью скрепки, которой была придана U-образная форма, два контакта замыкаются, создавая иллюзию подключения питания к материнской плате. Скрепка должна плотно примыкать к контактам.
6. Остается только включить питание Б. П. Если все приготовления прошли правильно и вентилятор питающего элемента заработал, то с запуском у него все в полном порядке.

Читайте также:

Аппаратное ускорение отключено и не поддерживается драйвером

Факт включения БП еще не означает, что он полностью в рабочем состоянии. Следующий этап проверки позволяет выявить, есть ли у детали другие, пока не видные глазу, неполадки.

Этап второй — проверка мультиметром

С помощью данного прибора можно выяснить, преобразуется ли переменное напряжение сети в постоянное и передается ли на компоненты устройства. Осуществляется это следующим образом:

1. Элементу питания дается нагрузка, для этого к нему подключается любое рабочее внешнее устройство — дисковод, кулер, съемный винчестер.
2. Выставить мультиметр на измерение напряжения и подключить его отрицательный вывод к черному разъему тестируемого жгута проводов. Положительным выводом проверяются все остальные контакты разъема розового, красного и желтого цвета по очереди. Эталонными значениями напряжения для каждого из цветов являются: розовый — 3,3 В, красный — 5 В, желтый — 12 В. Большое отклонение от эталонных показателей свидетельствует о неисправности питающего элемента.

Также таким диагностическим прибором можно измерить конденсатор и резистор Б. П. Чтобы проверить конденсатор, мультиметр выставляют на режим «прозвон» со значением измеряемого сопротивления 2 кОм. При правильном присоединении прибора к конденсатору он начнет заряжаться. Значения показателя выше 2 М означают исправность прибора. Проверка резистора осуществляется в режиме измерения сопротивления. Несовпадение заявленного производителем и фактического сопротивления свидетельствует о наличии неисправности.

Этап третий — визуальный осмотр детали

Если специального измерительного прибора под рукой не оказалось, то можно провести дополнительную диагностику БП, не используя детали системника и сеть. Как проверить блок питания без компьютера:

1. БП открутить от корпуса системного блока.
2. Разобрать деталь, открутив несколько крепежных болтов.
3. Если вы обнаружили вздувшиеся конденсаторы — это однозначно говорит о том, что питающий элемент сломан, и его необходимо заменить. Можно также просто «оживить» старую деталь, перепаяв конденсаторы на точно такие же.

Читайте также:

Что делать, если при включении компьютера вы видите чёрный экран?

Попутно из разобранного БП стоит удалить все загрязнения, смазать кулер, собрать его заново и провести еще одну проверку на работоспособность.

Тестирующее ПО для питающего элемента

Иногда чтобы проверить исправность БП, вовсе не обязательно доставать его из системного блока. Для этого нужно скачать программу, которая сама протестирует элемент питания на наличие неполадок. Важно понимать, что такое ПО — это всего лишь дополнительная диагностическая мера, которая позволит точно определить локализацию неисправности (например, сбои в работе может провоцировать процессор или драйвер) и эффективно ее устранить.

Для проверки питающего элемента используется программа ОССТ. Как именно с ней работать:

1. Открыть программу, перейти на вкладку «блок питания».
2. Выставить разрешение, соответствующее разрешению монитора.
3. Настроить проверку: указать тип теста — «вручную»; длительность проверки — 1 час; сложность шейдеров — выбранная программой по умолчанию; отметить галочками опции «полноэкранный», «гипертрейдинг», «64 битный Linckpad».
4. Нажать «ON» и запустить проверку.

В конце тестирования программа выдает подробный отчет о сбоях и ошибках, которые были обнаружены, и таким образом, позволяет определить дальнейшие действия пользователя.

Как проверить мощность блока питания? (Пошаговое руководство)

Блок питания или блок питания не связаны напрямую с материнской платой. Поэтому невозможно узнать подробности о вашем блоке питания с помощью стороннего программного обеспечения или в самой ОС.

Что вы можете сделать, так это проверить боковые этикетки блоков питания. Однако вам нужно снять боковую панель и найти блок питания, прежде чем вы сможете прочитать его этикетку. В этой статье представлено пошаговое руководство по доступу к блоку питания и проверке его мощности. Итак, без дальнейших промедлений, давайте приступим к делу.

Содержание

Как проверить мощность блока питания?

Вот два простых способа проверить мощность блока питания.

Проверьте боковую этикетку блока питания

Блок питания обычно можно найти в нижней и задней части отсека корпуса. Однако этикетка может располагаться с любой стороны блока питания. Поэтому вам может потребоваться открыть корпус ПК, чтобы получить к нему доступ.

Если у вас есть корпус процессора с прозрачными боковыми панелями, вы можете проверить мощность блока питания снаружи. Но если у вас непрозрачная боковая панель или вы не можете прочитать этикетки из-за тонированных боковых панелей, вам необходимо снять ее, чтобы получить доступ к блоку питания.

Некоторые блоки питания даже имеют светодиодную панель, которая показывает текущую потребляемую компьютером мощность, а также мощность блока питания. Если у вас такой блок питания с прозрачной боковой панелью, проверьте показания на этой светодиодной панели, чтобы узнать мощность вашего блока питания.

Если вы не можете легко получить доступ к блоку питания, следуйте приведенным ниже методам, чтобы получить доступ и проверить мощность блока питания.

Перед запуском убедитесь, что вы отключили ПК от сетевой розетки. Кроме того, нажмите и удерживайте кнопку питания в течение пяти-десяти секунд, чтобы снять накопленный заряд с конденсаторов.

Откройте боковую панель

Чтобы снять боковую панель, отвинтите все винты на задней или боковой стороне корпуса ЦП, удерживающие панель на месте. Мы рекомендуем вам использовать металлический лоток, чтобы предотвратить смещение винтов.

На панели должно быть от трех до пяти винтов. После того, как вы удалите все винты, аккуратно снимите панель, сдвинув ее наружу или вынув под углом.

Повторите тот же процесс на противоположной стороне. Вы можете получить доступ ко всей материнской плате, сняв одну панель, а на другой панели открывается отсек, в котором хранятся все кабели.

Поиск блока питания

Блок питания обычно располагается на задней или нижней стороне корпуса ПК. Найдите прямоугольный параллелепипед на задней стороне отсека кейса. Блок питания будет довольно большим, поэтому его будет сложно не заметить.

Проверить, где находится блок питания, можно с задней стороны корпуса ПК. Блок питания поставляется с выключателем на задней панели корпуса. Найдите этот переключатель на задней панели корпуса, чтобы найти блок питания.

Найдя блок питания, проверьте наличие на нем этикеток. Ищите надписи с обеих сторон. Если вы не можете найти ничего написанного, вы можете удалить его из корпуса ПК.

Снимите все кабели блока питания

Если у вас нет доступа к этикетке блока питания, вам необходимо удалить его с ПК. Чтобы снять блок питания, необходимо отсоединить все кабели, соединяющие его с материнской платой, твердотельными/жесткими дисками, дисководами и графическими процессорами.

Также отсоедините кабель, соединяющий настенную розетку с блоком питания. Теперь блок питания должен быть доступен после того, как вы потянете все подключенные провода.

Отсоединив все кабели, выверните все винты, удерживающие блок питания. Теперь сдвиньте блок питания наружу, чтобы получить доступ к этикетке блока питания.

Проверьте этикетку блока питания

Мощность вашего блока питания будет указана жирным шрифтом, а буква W будет написана после цифры. Например, 550Вт, 650Вт и т.д. На этикетке также можно найти такие сведения, как название и номер модели, напряжение, максимальная мощность, максимальный ток и общая мощность.

Сертифицированный блок питания будет иметь такой сертифицированный рейтинг, как 80 Plus Gold, Bronze, Silver или Platinum.

Ознакомьтесь с руководством пользователя

Если вы используете готовую систему и не хотите разбирать ПК для чтения этикетки, вы можете обратиться к его руководству пользователя. В руководстве пользователя ПК будут все подробности о его компонентах.

Как только вы узнаете название модели блока питания, вы можете обратиться к Интернету, чтобы проверить его детали.

Знакомство с этикеткой блока питания

Теперь, когда вы нашли этикетку на блоке питания, вы можете использовать ее для определения входного переменного тока блока питания, выхода постоянного тока, максимальной нагрузки и максимальной комбинированной мощности.

Вход переменного тока или вход переменного тока количество энергии, которое блок питания может преобразовать в постоянный ток. На этикетке это может быть указано как 120-220В + 10А-5А + 50Гц-60Гц. Это означает, что переменный ток блока питания должен находиться в указанном диапазоне.

Выход постоянного тока представляет собой диапазон напряжения, которое отправляется на материнскую плату и все подключенное оборудование.

Наконец, в разделе «Максимальная комбинированная мощность» вы можете увидеть общую мощность. Это мощность вашего блока питания. Вы также можете найти число, написанное жирным шрифтом, если вы просто хотите проверить мощность блока питания.

Похожие вопросы

Сколько ватт требуется моему компьютеру?

В зависимости от аппаратных компонентов, которые вы используете в своей сборке, несколько факторов влияют на количество ватт, потребляемых ПК. Если вы используете высококачественную видеокарту, для нее может потребоваться блок питания с высокой мощностью.

На веб-сайте Newegg есть раздел, в котором рассчитывается общая мощность, необходимая вашему компьютеру, в зависимости от используемых вами компонентов.

Откройте сайт и выберите CPU, материнскую плату, GPU, RAM, SSD/HDD. Сайт даст вам примерную стоимость. Используя это, вы можете определить количество энергии, необходимой вашему ПК.

Как проверить, какой у меня блок питания на ПК?

Вам нужно открыть компьютер и посмотреть. К сожалению, нет другого способа, кроме как посмотреть на ваш блок питания, чтобы проверить, какой у вас блок питания.

Я Аарон. Я занимаюсь ПК более 30 лет. Я считаю, что лучший способ научиться обслуживать ПК — активно возиться с ним.

Итак, засучите рукава и давайте разберемся, как определить, какой блок питания у вас есть.

Содержание

• Основные выводы
• Почему тип блока питания имеет значение?
  • Мощность
  • Эффективность
  • Защита подачи питания
  • Рельсы и кабели
  • Форм-фактор
• Как проверить блок питания?
  • Прочтите руководство к компьютеру или выполните поиск в Интернете
  • Вы открываете компьютер
• Часто задаваемые вопросы
  • Как проверить мощность блока питания, не открывая компьютер?
  • Как проверить мощность PSI в BIOS?
  • Как проверить блок питания в программном обеспечении ПК
• Заключение

Основные выводы

• Блоки питания имеют множество важных факторов, которые необходимо учитывать.
• Если вы хотите узнать больше о своем блоке питания, прочтите руководство.
• Если у вас нет руководства или оно бесполезно, вам нужно открыть компьютер.
• Если вы не хотите открывать свой компьютер, возможно, вам придется смириться с тем, что характеристики вашего блока питания останутся загадкой.

Почему важен тип блока питания?

Блоки питания — одна из самых важных, но часто игнорируемых частей компьютера. Он обеспечивает мощность, с помощью которой работает ваш компьютер. Хотя это может показаться обыденным предложением, оно очень важно.

Блоки питания имеют несколько важных идентификаторов.

Мощность в ваттах

Мощность в ваттах — это мощность, которую блок питания может обеспечить при полной нагрузке. Вы захотите получить избыточную мощность — нехватка мощности может снизить производительность или привести к выключению компьютера.

Эффективность

Блоки питания оцениваются по двум показателям эффективности. Первый — это сертификация 80 PLUS . 80 Plus означает, что источник питания имеет КПД не менее 80 %, то есть только 20 % или меньше его мощности преобразуется в тепло.

Дополнительную эффективность демонстрируют металлические рейтинги: бронза, серебро, золото, платина и титан. Каждый из этих рейтингов демонстрирует дополнительную эффективность источника питания с меньшей мощностью, преобразуемой в тепло.

Эффективность важна. Блок питания находится в том же закрытом корпусе компьютера, что и другие компоненты, выделяющие тепло: процессор (CPU), графический процессор (GPU) и жесткие диски или твердотельные накопители. Чем холоднее эти компоненты, тем лучше они обычно работают . Поэтому, если вам нужна максимальная производительность, вам нужен самый крутой блок питания.

Power Delivery Protection

Ваш блок питания может быть дорогим, но это далеко не самый дорогой компонент вашего компьютера. По крайней мере, ваш процессор, графический процессор и материнская плата, вероятно, дороже, чем ваш блок питания. Вы хотите защитить эти очень чувствительные компоненты от потенциального перенапряжения и других событий, связанных с питанием.

Некоторые блоки питания поставляются с защитой от перенапряжения, или OVP, и защитой от короткого замыкания. У других блоков питания нет ни того, ни другого. Хотя блок питания не часто поджаривает компьютер, это, безусловно, возможно.

Рельсы и кабели

В некоторых источниках питания используются общие шины или схемы подачи питания. Другие имеют независимые шины для подачи отдельных источников питания на материнскую плату, ЦП, ГП и диски. В зависимости от ваших целей производительности вы можете найти тот, который обеспечивает разные шины питания для разных компонентов.

Кабели — это связанный с этим вопрос. Некоторые блоки питания являются модульными или позволяют отключать неиспользуемые силовые кабели. Другие не являются модульными и не допускают такой гибкости.

Форм-фактор

Различные блоки питания имеют разные форм-факторы или формы и размеры для различных потребностей корпуса. Большинство потребителей будут использовать блок питания ATX, и это наиболее распространенный продаваемый формат.

Как проверить блок питания?

Есть несколько способов проверить, какой у вас блок питания, причем один из них намного сложнее другого. Я начну с более простого…

Прочтите руководство к компьютеру или выполните поиск в Интернете

Если у вас есть руководство к компьютеру, в нем могут быть указаны технические характеристики компьютера, включая характеристики вашего блока питания.

Если у вас нет руководства по работе с компьютером или оно есть, но оно не особенно полезно, поищите его в Интернете. Кто-то где-то, вероятно, записал конкретные детали вашего компьютера. Эти сведения могут включать информацию о вашем блоке питания.

Если они не…

Вы открываете свой компьютер

Существуют сотни различных случаев, и я не могу охватить каждый из них. Что я могу сделать, так это описать, как открыть корпус вашего компьютера и где, вероятно, находится ваш блок питания.

Прежде чем начать, выключите компьютер и отсоедините шнур питания. Открытие компьютера с включенным и подключенным к сети источником питания может привести к повреждению компонентов или травме!

Кабель питания представляет собой толстый черный кабель, обычно входящий в верхнюю или нижнюю часть корпуса. Это связано с тем, что блок питания обычно находится в верхней или нижней части корпуса.

Как только вы выясните, где находится блок питания, откройте боковые стороны корпуса. Обычно это делается путем удаления больших винтов с накатанной головкой с обеих сторон корпуса. Винты с накатанной головкой выглядят так:

Снимите боковые части чемодана. Я прошу вас удалить оба, потому что в некоторых случаях блок питания монтируется слева от корпуса. Некоторые делают справа от корпуса. Поскольку я не знаю направления вашего дела, я предлагаю оба варианта. Вы можете начать с левой стороны, а затем двигаться вправо, если хотите.

Информация об источнике питания должна быть напечатана на боковой стороне блока питания. Если вы видите только одну сторону блока питания и не видите информацию, возможно, она находится на скрытой стороне блока питания.

В этот момент у вас есть только один вариант — отключить блок питания. На этом этапе вам нужно оценить, насколько важно выяснить, какой блок питания у вас есть.

Примечательно, что если компьютер является предварительно собранным (т. е. он был собран производителем, а не вами или специализированным сборщиком компьютеров), то на блоке питания может не быть информации, позволяющей идентифицировать потребителя.

Если очень важно выяснить, какой у вас сейчас блок питания, то вам нужно будет его снять. Сфотографируйте или иным образом зафиксируйте, как подключен блок питания. Затем отключите все. Отвинтите блок питания от задней части корпуса и вытащите его.

Если у вас есть информация, отлично! Если нет, запишите любую идентифицирующую информацию и найдите ее в Интернете. После того, как вы вставили блок питания обратно в компьютер, вкрутили его обратно в корпус и, конечно же, подключили все обратно.

Теперь вы должны были успешно проверить блок питания.

Часто задаваемые вопросы

Ниже приведены некоторые распространенные вопросы о проверке блока питания.

Как проверить мощность блока питания, не открывая компьютер?

Вы не можете. В некоторых источниках предлагается приобрести ваттметр для определения мощности блока питания. Маловероятно, что вы когда-либо будете запускать свой компьютер на 100% от максимальной мощности вашего блока питания, поэтому независимо от того, что вы измеряете, вы не узнаете мощность вашего блока питания, не посмотрев на нее.

Однако, сделав это, вы можете измерить мощность вашего компьютера и сделать обоснованное предположение о мощности вашего блока питания.

Как проверить мощность PSI в BIOS?

Вы не можете. BIOS компьютера (фактически UEFI для любого компьютера, выпущенного за последние 15 лет) не считывает мощность блока питания. Они могут считывать напряжение с определенных линий, но даже эта функциональность не является единообразной.

Как проверить блок питания на ПК Программное обеспечение

Вы не можете. Вы можете считывать напряжение на определенных компонентах, таких как ЦП и ГП. Различные напряжения важны, потому что повышение напряжения поможет изменить производительность за счет разгона или поможет диагностировать проблемы с производительностью.

В то время как мощность в ваттах является произведением напряжения на силу тока (а сила тока на компоненты ПК постоянна), напряжение стало стандартом де-факто для измерения изменяемой подаваемой на компоненты мощности, а не мощности. Это связано с тем, что напряжение может быть измерено напрямую через цепь, а не мощность, которую необходимо вычислить.

Заключение

При оценке блока питания необходимо учитывать многое. То, как он устроен, как он обеспечивает мощность и сколько мощности он обеспечивает, является ключом к определению ваших потребностей. Хотя найти эту информацию может быть легко, вам, возможно, придется запачкать руки и открыть свой компьютер.
