Как проверить конденсатор мультиметром на работоспособность в домашних условиях?

При диагностике или ремонте различной техники может возникнуть следующий вопрос — как проверить конденсатор мультиметром на работоспособность? При этом внешний осмотр не во всех случаях позволяет определить функциональность конденсатора, поэтому требуется проверка прибором. Сегодня мы подробнее рассмотрим этот процесс, а также расскажем о принципе функционирования конденсаторов и распространенных причинах их неисправностей.

Проверка мультиметром

Содержание статьи

• 1 Что такое конденсатор?
  • 1.1 Принцип функционирования
  • 1.2 Где применяется?
  • 1.3 Цены на различные виды конденсаторов
  • 1.4 Видео – Для чего нужен конденсатор?
• 2 Возможные поломки
  • 2.1 Видео – Проверка неисправностей конденсаторов
• 3 Проверка конденсаторов
• 4 Проверка мультиметром
  • 4.1 Цены на различные виды мультиметров
  • 4.2 Проверка неполярных конденсаторов
  • 4. 3 Измерение полярного керамического конденсатора: пошаговая инструкция
  • 4.4 Тестирования электролитического компонента с большой емкостью: пошаговая инструкция
  • 4.5 Проверка прибором полярных конденсаторов: пошаговая инструкция
  • 4.6 Измерение емкости конденсатора
• 5 Как проверить элемент без выпаивания?
• 6 Проверка компонента замыканием: возможно ли это?
• 7 Подводим итоги

Что такое конденсатор?

Если взглянуть на статистику, то больше половины рекомендаций по ремонту оборудования связано с неисправностью такого элемента, как конденсатор. Этот прибор составляет большое количество различных электросхем. Принцип функционирования сводится к поэтапному накоплению электроэнергии с различным потенциалом между обкладками и последующим быстрым разрядом.

Существует большое количество конденсаторов, которые отличаются между собой по габаритам и другим параметрам

Выделяют два наиболее известных типа конденсаторов, которые устанавливаются в современных схемах:

1. Полярные (электролитические). Такое название они получили потому, что при подключении в схему требуется задать определенную полярность: «плюс» к «плюсу», а «минус» к «минусу».
2. Неполярные. К этой группе относятся любые другие варианты конденсаторов.

Общепринятое обозначение этого элемента на схемах отчетливо показывает его принцип работы.

Расположенные на расстоянии обкладки (пластинки) обладают свойством накопления зарядов

Строение этого электронного компонента простое – он состоит из двух покрытых изоляционным слоем обкладок, которые проводят ток. С целью изоляции используют всевозможные материалы и компоненты, которые не проводят электричество: кислород, пластинки из керамики, специальную целлюлозу, фольгу.

По внешнему виду такие элементы отличаются миниатюрным размером при внушительной емкости, поэтому в процессе работы с ними следует соблюдать технику безопасности.

Принцип функционирования

Работа такого элемента, как конденсатор, основывается на том, что находясь в электрической схеме, он способствует накоплению зарядов. Это необходимо только в тех схемах, где происходит распределение составляющих тока (переменный ток). В то время как в схемах с постоянным током конденсатор не сможет накапливать энергию.

Где применяется?

Устанавливают конденсаторы различных видов в радиосхемы и бытовые приборы. Как правило, эти устройства имеют небольшую емкость, поэтому их неисправность не провоцирует тяжелых последствий.

Конденсаторы имеются в электросхемах различных приборов

Крупногабаритные конденсаторы составляют различные электрические двигатели, где являются элементами пуска. В данном случае они отличаются большим номиналом и такой же емкостью.

Цены на различные виды конденсаторов

Конденсаторы

Видео – Для чего нужен конденсатор?

Возможные поломки

Поломка радиосхемы или электрического двигателя свидетельствует о неисправности элементов.

В то время, как неисправность самого конденсатора часто бывает вызвана следующими причинами:

1. Замыканием двух обкладок. Происходит это в результате повышенного напряжения на выводах. Получается, что фрагмент цепи, который должен «разорваться» конденсатором, остается замкнутым.
2. Нарушение целостности внутренней цепочки компонента. Произойти это может при сильном ударе или напряжении, из-за чего случится вибрация. Тем не менее, часто причиной является брак во время производства. Получается, что в радиосхеме отсутствует конденсатор, а имеется только разорванная цепочка.
3. Утечка тока в недопустимых пределах. Происходит это из-за нарушения целостности изоляционного слоя пластинок. Это приводит к тому, что они не могут сохранять заряд.
4. Резкое падение номинальной емкости. Причиной такой проблемы тоже является утечка тока или же брак во время производства. В итоге, радиосхема работает с перебоями или не функционирует совсем.

Видео – Проверка неисправностей конденсаторов

Электролитические компоненты еще отличаются другим недостатком – превышением  преобразования сопротивления. Получается, что во время работы в радиосхемах такие конденсаторы не улавливают импульсивные сигналы.

Проверка конденсаторов

Как обнаружить неисправность по внешним характеристикам? Конечно, только лишь по внешним признакам невозможно достоверно судить о работоспособности какого-либо элемента. Тем не менее, таким путем можно заподозрить неисправность, опираясь на признаки:

• отверстия на основании и вытекание электролита, из-за чего конденсатор теряет герметичность;
• нехарактерная, раздутая форма корпуса и множество выступающих бугорков (в нормальном состоянии они имеют форму цилиндра).

Внешняя проверка особенно необходима в том случае, если вы устанавливаете в схему уже использованные конденсаторы. Тем не менее, некоторый процент брака можно обнаружить и среди новых элементов.

Здесь произошло замыкание, которое спровоцировало пробой в элементе

Если вы приобрели новый конденсатор, на котором уже имеются дефекты, то его не стоит использовать, ведь со временем это может привести к нарушению целостности всей схемы. Будет разумно приобрести и подсоединить другой элемент.

Схема конденсатора

Повреждения в виде пробоев в основном встречаются на неполярных элементах или на некоторых полярных с высокой чувствительностью к высокому напряжению.

Боковая пробоина в конденсаторе из алюминия – это редкое явление

Для того, чтобы предупредить повреждение других частей электросхемы после разрыва конденсатора, производителями была предусмотрена слабая верхняя крышка, на которой располагаются небольшие разрезы. Таким способом создается «слабое» место корпусной части. Это значит, что в случае разрыва электролит вытекает сверху, не затрагивая элементы схемы.

Вздутый конденсатор потребуется немедленно утилизировать, иначе через некоторое время все равно произойдет взрыв (как показано на изображении ниже).

Последствия взрыва конденсатора

Если у конденсатора начинает вздуваться верхняя часть, то уже не стоит проверять его дополнительными способами. Лучшим решением будет приобретение нового элемента.

На фото представлены неисправные конденсаторы — у двух из них вздувается крышка, а на других имеются прорывы

Обратить внимание следует и на другой немаловажный признак. Так, у некоторых элементов «слабая» крышка остается целой без каких-либо дефектов, но их можно заметить на нижней части – пробка становится выпуклой. Конечно, такая проблема возникает в редких случаях, но все-таки некоторым пользователям приходится с ней сталкиваться. Даже если причиной такой проблемы является брак, все равно конденсатор рекомендуется утилизировать.

Верхняя часть не повреждена, зато пробка заметно деформировалась

Стоит отметить, что даже при наличии внешних дефектов на корпусе, компонент может соответствовать требованиям после проверки прибором. Тем не менее, использовать его будет опасно.

В другом же случае, когда внешние повреждения отсутствуют, но имеются подозрения плохой функциональности конденсатора, из-за общего падения работоспособности радиосхемы, его понадобится проверить другими методами, поэтому сначала дефективный элемент выпаивают из общей схемы.

Демонтаж компонентов является обязательным шагом

Многие «умельцы» склонным к мнению, что проверить компонент можно и без выпаивания. Конечно, такой способ тестирования возможен, но он не гарантирует точных результатов, поэтому конденсаторы желательно демонтировать.

Проверка мультиметром

У непрофессионального мастера в арсенале обычно имеется самый простой прибор – мультиметр. Тем не менее, и с его помощью тоже можно проверить работоспособность компонента.

Цены на различные виды мультиметров

Мультиметр

Проверка неполярных конденсаторов

Первым делом любой компонент начинают проверять омметром с целью обнаружения пробоя. Да, это косвенная проверка, но она позволяет выявить определенные дефекты и провести выбраковку элементов. При этом существуют некоторые тонкости, которые зависят от типа и емкости компонента.

Исправный конденсатор не должен постоянно пропускать ток – иметь высокое сопротивление. Ведь как мы уже говорили, причиной утечки часто является нарушение изоляционного слоя между обкладками. В идеале сопротивление должно быть приближено к норме.

Измерение полярного керамического конденсатора: пошаговая инструкция

Шаг 1. Необходимо выставить максимальный диапазон измерений для мультиметре, чтобы привести его в режим омметра.

Необходимо установить мультиметр в режим измерения сопротивления

Шаг 2. Перед началом тестирования конденсатор следует «зачистить» от оставшегося заряда. Если это элемент небольших габаритов с минимальной емкостью, то можно перемкнуть вывод отверткой. Если речь идет о крупногабаритном элементе, то перемыкают его через мощный резистор сопротивления.

Перемыкание контактов отверткой возможно при наличии простейшего компонента

Шаг 3. После установки режима необходимо проверить дисплей — на нем должны высвечиваться символы, которые означают отсутствие проводимости между клеммами.

Таким образом выглядят символы

Шаг 4. Теперь необходимо подсоединить клеммы к выводам.

На приборе остались те же самые значения, это означает, что саморазряда не обнаружено

Конечно, такая проверка еще не является точным доказательством работоспособности прибора, ведь нам следует убедиться в отсутствии обрыва в цепочке. В данном случае мультиметр просто не успевает отреагировать на изменения, поэтому потребуется измерение емкости.

Тестирования электролитического компонента с большой емкостью: пошаговая инструкция

Для того чтобы сравнить значения потребуется проверить другой – неполярный конденсатор, у которого имеется высокий показатель емкости.

Шаг 1. Устанавливаем прибор в исходное положение, как в предыдущем случае.

Здесь элемент уже имеет определенную мощность – 1uF

Шаг 2. Мы наблюдаем, как показания на приборе начинаются с нескольких сотен, преодолевают предел мегаом и увеличиваются дальше.

Рост значений наглядно показывает, что зарядка элемента снижается

Шаг 3. Необходимо дождаться окончания проверки и взглянуть на прибор.

Зарядка завершилась, что показывает следующее значение

В данном случае можно сказать, что повреждение отсутствует (как и обрыв), потому что мы контролировали процесс работы конденсатора.

Проверка прибором полярных конденсаторов: пошаговая инструкция

Теперь мы проверим работу полярных компонентов. В таком тестировании не имеется существенных отличий, только диапазон измерений устанавливается в пределах 200 кОм. Ведь только если заряд достигнет этого придела, можно будет с точностью судить об отсутствии повреждения.

Первым делом мы будем проводить тест конденсатора с номиналом 10 uF. Стоит отметить, что при внешнем осмотре на нем отсутствуют повреждения.

Шаг 1. Настраиваем прибор в режим омметра.

Подготавливаем прибор для измерений

Шаг 2. Подсоединяем клеммы к компоненту.

Сопротивление начало увеличиваться с первой же секунды

Шаг 3. Останавливаем прибор.

Проверка была остановлена на текущем значении

Здесь показатели растут не так быстро как при проверке неполярного элемента, но на этом значении уже стало ясно, что повреждения отсутствуют.

Затем мы будет проверять полярный конденсатор с номиналом 470 uF.При его внешнем осмотре уже заметно разбухание верхней части.

Внешние признаки уже показывают, что компонент непригоден к дальнейшему использованию. Проверка проводится, чтобы показать значения омметра при такой проблеме.

По результатам проверки сначала наблюдался активный рост сопротивления, но достигнув определенного предела, значение стало постепенно уменьшаться

Такой признак свидетельствует о наличии утечки тока, тем не менее, она может быть в разумных пределах, но использовать этот компонент не следует. Проведение опыта тоже лучше остановить, чтобы не разряжать прибор.

Измерение емкости конденсатора

Предыдущим способом тоже можно обнаружить неисправный конденсатор, но все-таки понадобится дополнительная проверка. Это необходимо в ситуациях, когда имеются подозрения на неисправность компонента.

Рассмотрим пример тестирования на неполярном конденсаторе. В данном случае будет осуществляться проверка небольшого керамического компонента с номиналом

— 4,7 nF. Для проведения тестирования необходимо установить на приборе режим измерения емкости.

Подключаем к прибору керамический компонент и видим значение, которое является практически идеальным. Это подтверждает работоспособность компонента.

Таким же способом можно проверить на исправность и другие элементы, которые мы тестировали ранее.

Узнайте, как проверить заземление в розетке с помощью лампочки, в специальной статье на нашем портале.

Как проверить элемент без выпаивания?

Для того, чтобы провести тестирование компонента без демонтажа, понадобится использовать специальный прибор.

Его отличительной особенностью является минимальный уровень напряжения на клеммах, что не позволит нанести вред другим компонентам цепочки.

Тем не менее, не у каждого мастера имеется подобное оборудования, поэтому соорудить его можно даже из стандартного мультиметра, если подключить его через специальную приставку. Схематическое строение приставок можно обнаружить на просторах интернета.

Наглядный пример создания прибора для тестирования конденсатора без предварительного демонтажа

Таблица №1. Другие методы проверки компонента без выпаивания.

Метод	Описание
Частичное выпаивание	Можно демонтировать компонент не до конца (один вывод). Это позволит провести стандартную проверку прибором. Правда, осуществить это можно при наличии полярного конденсатора.
Подрезка путей	Эффективным способом проверки без демонтажа является подрезка дорожек, которые направляются по схеме к конденсатору. Удалить их можно острым предметом, после чего допускается без опасений проводить тестирование.Конечно, это опасный метод, ведь так вы рискуете безвозвратно испортить плату. На некоторых схемах применять такой способ недопустимо.

По завершению проверки следует восстановить целостность дорожек

Проверка компонента замыканием: возможно ли это?

Применяют такой метод в основном только для проверки крупногабаритных компонентов с большой емкостью, которые работают на напряжении выше двухсот вольт.

Для начала компонент заряжают от сети при стандартном напряжении, после чего его разряжают с помощью замыкания выводов. В процессе тестирования можно заметить искры, которые доказывают, что элемент обладает способностью к накоплению зарядов.

При замыкании выводов крупногабаритного конденсатора появляется яркая вспышка

Тем не менее, этот метод относится к разряду опасных и его категорически запрещено применять на практике новичкам по следующим причинам:

1. В случае неосторожности мастер может получить неслабый удар током, который представляет опасность для его жизни. Особенно опасно замыкание заряженного конденсатора двумя руками, ведь при таких обстоятельствах электрический разряд поражает сердце, и человек умирает.
2. Кроме того, таким методом все равно не получится достоверно узнать о работоспособности компонента, ведь неопытный человек не сможет отличить искру с разницей в 100 вольт. Это значит, что тестирование заведомо безрезультатное.

Подводим итоги

Вышеперечисленные методы проверки пригодятся тем мастерам, которые занимаются ремонтом стиральных машин, микроволновых печей, кондиционеров и прочей бытовой техники. Ведь именно в таких приборах чаще всего возникает поломка конденсатора, которую требуется своевременно определить. Обращаем ваше внимание — не следует применять опасные для жизни методики тестирования, потому что невозможно исключить ошибку во время работы!

Как проверить конденсатор мультиметром — на работоспособность, электролитический не выпаивая, измерить емкость, проверка керамических, пленочных, неполярных, SMD и других видов конденсаторов от стиральной машины и микроволновки

С помощью специального технического оборудования можно обнаружить различные радиоэлементы, которые вышли из строя или износились. Но все становится весьма непросто, когда требуется произвести тестирование емкостных элементов при помощи мультитестера, потому как самых обычных «прозвонов» элементы данного типа не боятся.

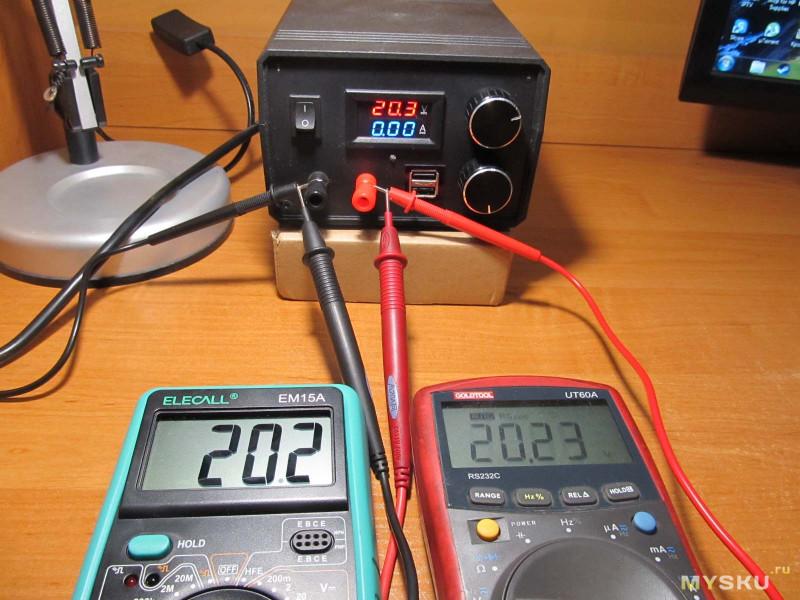

На фото представлен мультиметр

Как проверить?

Что такое мультиметр? Это универсальное устройство, которое позволяет выполнять электрические измерения. При помощи этого аппарата можно произвести измерения показателей тока постоянного и переменного типа, а также замерить мощностной показатель сети, емкость конденсатора, мощность сопротивления и радиодеталей.

На данный момент все приборы этого типа подразделяют на два основных типа:

• цифровой – этот прибор отображает все полученные результаты на табло цифрового вида;
• аналоговый – для отображения показателей используется специальная цифровая шкала.

На корпусе прибора устанавливают специальный регулятор. В некоторых случаях таких регуляторов бывает несколько. Они необходимы для того, чтобы переключать режимы и величины измерения. Для того, чтобы выполнить замер применяют щупы (специальный провод на одном конце которого имеется разъем, а на второй – наконечник из металла).

Электролитический конденсатор можно проверить мультиметром не выпаивая. Специально для этого используют омметр, который входит в состав устройства этого вида.

Показатель сопротивления электрического конденсатора будет выше отметки в 100 Мом:

• Прибор разряжают. Для этого устраивают короткое замыкание на ножках.
• Непосредственно на корпусе прибора выставляют соответствующую величину измерения.
• Оба вывода подводят к ножкам. Левую к минусу, а правую к плюсу.
• Если показатель сопротивления выше указанной величины, то прибор исправен.

Для наглядного ознакомления с проведением данного технического процесса можно воспользоваться видеоматериалом, представленным ниже:

Чтобы измерить емкость конденсатора при помощи мультиметра, необходимо следовать инструкции:

• Измерительные прибор переводят в состояние измерения емкости.
• Дважды производят подключение щупов. Второй раз их меняют местами.
• Фиксируют результат. Сравнивают оба показания.
• В том случае, если в первый раз на экране появился «0», а во втором «-», то прибор абсолютно исправен. Если же показания одинаковы, то устройство можно считать нерабочим.

Этот метод используют для определения утечки или наличия обрывов. При необходимости проведения проверки конденсатора на плате с помощью мультиметра используют зарядку устройства и разрядку его, при этом практически полностью меняют полярность. По мнению опытных специалистов этот вариант является весьма сомнительным.

Проверка разных видов

Проверка конденсатора с помощью мультиметра на сопротивление на смнимке

При проверке керамического конденсатора (неполярного) с помощью мультиметра применяют различные диэлектрики. К примеру, это может быть бумага, стекло или воздух.

Весь процесс сводится к следующему:

• Переводят устройство в режим измерения реального сопротивлении.
• На приборе выставляют максимальный предел.
• Устройство настраивают и щупами касаются к ножке

Процесс проверки конденсатора мультиметром на фото

В том случае, если устройство рабочее, то на нем покажется величина в 2 Мом. Если же показатель будет меньше, то прибор вышел из строя.

Проверяя пленочный конденсатор мультиметром, проверяют показатель сопротивления. Если в устройстве «утечка», то ничего не изменится. Если существует внутренний обрыв, то на аналоговом мультиметре стрелочка уйдет в бесконечность.

Если с помощью мультиметра необходимо произвести проверку на работоспособность пускового конденсатора, то первоначально извлекают пусковой механизм. Затем проверяют его на наличие утечек электрического типа. Присоединяют щупы к клеммам. После этого выполняют проверку емкости.

Когда речь заходит о проверки неполярного конденсатора, то следует обратиться к материалу, предоставленному выше, потому как с точки зрения принципиального устройства прибор этого типа ничем не отличается от керамического конденсатор.

Проверка smd конденсатора проводится также, как и обычного устройства. С помощью измерения максимального показателя сопротивления.

Внимание! Проверяя высоковольтный конденсатор всего-то и надо, что зарядить его свыше нормы. Тогда все будет заметно сразу же.

На снимке цифровой мультиметр UT20B

Конденсатор переменного тока проверяют при помощи мультиметра с помощью измерения данного показателя дважды с переменой полярности. После чего их сравнивают и на основе этого делают вывод. Если показатель №2 будет выше, то прибор исправен.

Как проверить в бытовой технике?

В некоторых отдельных случаях приходится проверять конденсатор, который находится в корпусе бытовой техники:

• конденсатор от стиральной машины – измерят с помощью мультметра или тестера. Измерение производится на максимальное сопротивление устройства. Если оно исправно, то стрелочка прибора отклонится.
• конденсатор микроволновки – при подключении мультиметра показатель сопротивления должен быть бесконечным (при условии, что измерительный прибор стоит в положении Rх 1000).
• автомобильный конденсатор – для этого пользуются стандартным методом.

Как проверить без мультиметра?

Для того чтобы проверить конденсатор на работоспособность без использования специального измерительного оборудования необходимо работать с конденсаторами высокой мощности. При этом пользуются одним из свойств конденсатора – копить заряд и подзаряжаться. конденсатор заряжают высоким напряжение (больше чем номинал, указанный на корпусе устройства). Делают это на протяжении нескольких секунд.

Внимание! Руки не должны прикасаться к металлическим элементам устройства. Железо должно быть полностью изолировано от человека. После аккуратно замыкают при помощи железного элемента контакты конденсатора. Появится искра.

Видео

Смотрите на видео как проверить конденсатор:

Сегодня создано большое количество технических средств, предназначенных для измерения и замера различных электрических и технических показателей. При помощи них можно вовремя выявить неполадки и произвести замену. Ко всему прочему можно будет избежать серьезных трат на покупку нового оборудования. Вес что потребуется – это отремонтировать или заменить износившийся элемент.

Окт 5, 2015HowElektrik

Как проверить рабочий конденсатор с помощью мультиметра

Каталог

Введение

Ⅰ Что такое рабочий конденсатор?

1.1 Технические характеристики run Compacitor

1,2 Функция конденсации RUN

ⅱ Моторный run Capacitors

2.1. What Ahat Capacitor Do?

Ⅲ Как работает рабочий конденсатор?

Ⅳ Как долго служат рабочие конденсаторы?

Ⅴ Как узнать, что ваш рабочий конденсатор неисправен?

ⅵ Как протестировать конденсатор RUN с мультиметровыми

ⅶ ⅶ Start Compacitors против конденсаторов run

7. 1 — запуска и запускают конконо бы с интерценьом.

ⅷ Двойной прогон против конденсаторов Run

ⅸ FAQ

ВВЕДЕНИЕ

A RUN CAPATIN крутящий момент и КПД двигателя. Он имеет значительно более низкую частоту отказов, чем пусковой конденсатор, поскольку он предназначен для непрерывной работы.

Ⅰ Что такое Рабочий конденсатор ?

A r un  Конденсатор  — это компактное цилиндрическое устройство, которое подает и сохраняет энергию внутри вашего кондиционера. Он способен накапливать энергию в виде электрического заряда.

Схема подключения пускового конденсатора

• Технические характеристики из Рабочий конденсатор

В большинстве приложений рабочего конденсатора используются номинальная емкость 2,5–100 мкФ (микрофарад) и напряжение 370 или 440 В переменного тока. Они также обычно рассчитаны на 50 и 60 Гц. Корпуса обычно круглые или овальные, со стальным или алюминиевым корпусом и крышкой. Терминалы обычно представляют собой 14-дюймовые вставные клеммы с 2-4 клеммами на соединительный штырь.

Напряжение: выберите конденсатор с номинальным напряжением, равным или превышающим исходный конденсатор. Если у вас есть конденсатор на 370 вольт, подойдет либо конденсатор на 370, либо 440 вольт, хотя конденсатор на 440 вольт прослужит дольше. Рабочий конденсатор будет иметь обозначенное напряжение, указывающее допустимое пиковое напряжение, а не рабочее напряжение.

Емкость: Выберите конденсатор с тем же значением емкости (измеряется в MFD, мкФ или микрофарадах), что и исходный конденсатор. Не отклоняйтесь от первоначального значения, так как оно определяет рабочие характеристики двигателя.

Гц: выберите конденсатор с таким же номиналом в Гц, как и у исходного. Почти все tun-конденсаторы будут иметь маркировку 50/60.

Чемодан круглый или овальный? Хотя круглые конденсаторы являются наиболее распространенными, во многих двигателях до сих пор используются овальные конденсаторы. По электрике разницы нет. Тут вопрос только в пригодности. Стиль корпуса не имеет значения, если пространство в монтажной коробке не ограничено.

Общий размер: Как и в случае с корпусом, общий размер не имеет электрического значения. Выберите конденсатор, который поместится в доступном пространстве.

Конструкция клемм: большинство конструкций клемм рабочих конденсаторов содержат 1-4 14-дюймовых нажимных язычка с 3 или 4 язычками. Просто убедитесь, что у вас достаточно язычков на соединительный штырь, чтобы все соединить.

• Функция рабочего конденсатора

После запуска системы рабочий конденсатор берет на себя управление и обеспечивает дополнительную мощность, необходимую для работы кондиционера в течение продолжительных периодов времени. Когда кондиционер включается, оба конденсатора генерируют и сохраняют энергию для следующего цикла. Многие системы кондиционирования воздуха и тепловые насосы включают в себя устройство с двумя конденсаторами, которое соединяет пусковой и рабочий конденсаторы с двигателями компрессора и вентилятора.

Ⅱ Конденсаторы работы двигателя

Двигатель Рабочий конденсатор сохраняют заряд и остаются активными во время работы двигателя. Они улучшают рабочие характеристики двигателя, постоянно обеспечивая дополнительный крутящий момент, тогда как пусковые конденсаторы удаляются из цепи после того, как двигатель достигает своей рабочей скорости. При замене рабочего конденсатора очень важно, чтобы он соответствовал форме (круглой, овальной или прямоугольной), а также номиналу оригинального конденсатора в микрофарадах, напряжению и размерам. Рабочие конденсаторы чаще всего используются в устройствах со средним и высоким крутящим моментом, таких как кондиционеры, приводы шнеков, компрессоры и конвейеры.

2.1 Что делает конденсатор двигателя?

Конденсаторы используются в однофазных двигателях для облегчения их запуска и экономии энергии.

Конденсаторы двигателя подразделяются на два типа:

1. Пусковые конденсаторы
2. Рабочие конденсаторы

Пусковой конденсатор используется для обеспечения дополнительного электрического толчка для запуска двигателя. Пусковой конденсатор используется в цепи двигателя только в течение нескольких секунд при первом включении.

Когда двигатель достигает полной скорости, пусковой конденсатор отключается и не используется до тех пор, пока двигатель не будет перезапущен. Если пусковой конденсатор выйдет из строя, двигатель не сможет запуститься.

Рабочий конденсатор — это энергосберегающее устройство, которое всегда присутствует в цепи двигателя.

При отказе рабочего конденсатора двигатель может столкнуться с несколькими проблемами, в том числе с невозможностью запуска, перегревом и вибрацией.

Неисправный рабочий конденсатор лишает двигатель полного напряжения, необходимого для работы. Неисправный рабочий конденсатор лишает двигатель полного напряжения, необходимого для правильной работы.

Ⅲ   Как работает рабочий конденсатор?

Работа конденсатора заключается в выработке напряжения 240 вольт для запуска компрессора, двигателя вентилятора и вентилятора, когда ваш термостат дает сигнал кондиционеру охладить дом.

После того, как конденсатор запустит эти компоненты, ваш кондиционер может начать охлаждать наружный воздух и гонять его по всему дому. Конденсатор, подобно перезаряжаемой батарее, собирает и сохраняет энергию во время работы кондиционера. Когда вы включаете кондиционер, конденсатор высвобождает новую порцию энергии. Ваш кондиционер может иметь много конденсаторов, в зависимости от его модели.

Рабочий конденсатор , также известный как «конденсатор переменного тока», использует накопленную энергию для вращения или запуска двигателя вентилятора. Вентилятор не включится без рабочего конденсатора.

Пусковой конденсатор обеспечивает первую энергию, необходимую для загрузки системы. Поскольку запуск системы переменного тока требует большого крутящего момента, пусковой конденсатор будет иметь более высокую емкость, чем рабочий конденсатор. Двойной конденсатор подает электричество как на вентилятор, так и на компрессор, который представляет собой большой насос, установленный в наружном шкафу и обеспечивающий циркуляцию хладагента между внутренним испарителем и наружным конденсаторным блоком.

Ⅳ Как долго служат рабочие конденсаторы?

Большинство рабочих конденсаторов рассчитаны на десять лет. При этом неисправные конденсаторы, скорее всего, являются наиболее распространенной причиной ремонта кондиционеров. Позволить ребрам вашего наружного змеевика стать настолько пыльными и перегруженными, что воздух не может циркулировать должным образом, что заставит компрессор работать с большей нагрузкой.

Ⅴ   Как понять, что рабочий конденсатор неисправен?

Если вы заметили, что:

Ваш кондиционер больше не подает холодный воздух;

Ваш кондиционер больше не подает холодный воздух;

ваш кондиционер издает низкий гудящий звук, которого раньше не было; ваши энергетические затраты растут.

Ваш кондиционер иногда

….возможно, срок службы вашего рабочего конденсатора подходит к концу.

Ⅵ   Как проверить рабочий конденсатор с помощью мультиметра

1. Использование функции измерения емкости на мультиметре

Включение мультиметра

Выберите функцию измерения емкости на циферблате. (См. примечание ниже.) В этом примере мы используем мультиметр Кляйна, и нам нужно нажимать кнопку выбора, пока не появится режим емкости.

Настройка емкости на мультиметре

2.   Проверка секции вентилятора конденсатора конденсатора

Поместите один щуп мультиметра на C (общий)

Установите другой датчик на ВЕНТИЛЯТОР.

Чтение емкости двигателя вентилятора секции конденсатора

3.  Через несколько секунд на мониторе должно появиться значение емкости.

Микрофарад должен быть в пределах 10% от указанного на этикетке спецификации при хорошем считывании.

4.  Проверка секции вентилятора компрессора конденсатора

Поместите один щуп мультиметра на C (общий)

Поместите второй щуп на HERM. (HERM — это аббревиатура от hermetic, обозначающая герметичный компрессор.)

Чтение емкости секции компрессора конденсатора

Подождите несколько секунд, и вы должны увидеть показания емкости на дисплее. Хорошее чтение будет иметь микрофарад в пределах 10% от маркированной спецификации.

5. Использование функции сопротивления на мультиметре

Конденсатор также можно проверить, измерив сопротивление, что лучше всего делать с помощью аналогового измерителя. Цифровые измерители часто не показывают скачка сопротивления, который сигнализирует о исправном конденсаторе.

Включить счетчик.

Установите счетчик на Ом. (Напоминает знак омега)

6. Быстрое измерение сопротивления между клеммами

Подключите один щуп к C, а другой к FAN. Показание в омах на стрелке должно подскочить, а затем вернуться к бесконечности.

Поменяйте местами щупы и проверьте стрелку мультиметра на то же поведение.

Проделайте то же самое с C и HERM.

7. Измерьте сопротивление между клеммами и корпусом запуск Конденсатор

Поместите один щуп на С, а другой на внешнюю металлическую оболочку конденсатора. Если вы получаете показания, указывающие на непрерывность, конденсатор неисправен.

Повторите эту процедуру для клемм FAN и HERM.

Проверка конденсатора на наличие коротких замыканий от выводов к корпусу

8. Проверка рабочего конденсатора

Сдвоенные конденсаторы содержат три вывода: один общий (C), один вентилятор (F) и один герметичный (Herm) разъем для герметичного компрессора. Провода сетевого напряжения подключаются к еще двум клеммам на другом конце конденсатора.

Подсоедините один провод к общей клемме (C), а другой — к одной из двух других клемм, установив цифровой мультиметр на «Емкость». Счетчик должен отображать число, а не «OL», что означает короткое замыкание.

Вот видео, в котором более подробно объясняется, как проверить и заменить конденсатор.

Прежде чем отсоединить провода, сделайте их небольшую цифровую фотографию, чтобы знать, куда их переустанавливать.

Ⅶ   Пусковые конденсаторы и рабочие конденсаторы

Пусковой конденсатор предназначен для отставания тока в обмотке галереи во время запуска двигателя, и он отключается от цепи, когда маршрутизатор достигает заданной скорости.

Рабочий конденсатор  можно использовать в качестве пускового конденсатора, но пусковой конденсатор нельзя использовать в качестве рабочего конденсатора. Высокое значение емкости необходимо, чтобы показать, что массив рабочих конденсаторов (два или более конденсатора соединены каскадом) может быть подключен для запуска двигателя или создания сильного крутящего момента на двигателе.

Как пусковой конденсатор, так и рабочий конденсатор  являются конденсаторами двигателя, выполняющими отдельные функции при работе двигателя. Поскольку конструкция обоих конденсаторов одинакова, давайте сравним пусковой конденсатор с рабочим конденсатором.

Пусковой конденсатор	Рабочий конденсатор
Используются для запуска двигателя.	Они используются для обеспечения постоянного питания двигателя.
Малый рабочий цикл.	Длительный рабочий цикл.
Более высокая емкость (70-120 мкФ)	Нижний номинал емкости (7-70 мкФ)
Оставайтесь подключенным к цепи в течение короткого периода времени.	Оставайтесь подключенным к сети в течение длительного периода времени.
Пусковой конденсатор используется на этапе запуска двигателя и отключается от цепи, когда двигатель достигает заданной скорости, которая составляет 75 % от максимальной скорости двигателя.	Run Capacitor остается напрямую связанным со вспомогательной катушкой даже после того, как пусковой конденсатор отключен (или деактивирован) от схемы. 9Рабочий конденсатор 0091 остается постоянно заряженным, обеспечивая непрерывное (или непрерывное) питание двигателя.

7.1 Взаимозаменяемы ли пусковой и рабочий конденсаторы?

Рабочий конденсатор может использоваться в качестве пускового конденсатора в редких случаях, хотя доступные для них значения значительно ниже, чем значения, обычно доступные для специальных пусковых конденсаторов. Номинальные значения емкости и напряжения должны соответствовать характеристикам исходного пускового конденсатора. Пусковой конденсатор никогда нельзя использовать в качестве рабочего конденсатора, поскольку он не может выдерживать непрерывный ток (всего пару секунд).

Узнайте о различиях между пусковыми и рабочими конденсаторами, посмотрев приведенную ниже видеоинструкцию.

Ⅷ   Двойные рабочие конденсаторы по сравнению с рабочими конденсаторами

Единственным преимуществом конструкции сдвоенных рабочих конденсаторов является то, что они поставляются в крошечном контейнере с тремя соединениями. Кроме того, нет никакой разницы между рабочим конденсатором и двойным рабочим конденсатором с. Если места для монтажа достаточно, можно заменить оригинальный двойной конденсатор двумя независимыми рабочими конденсаторами. Обычно они имеют разъемы «C» для «общих», соединения «H» или «Herm» для «герметичного компрессора» и соединения «F» для «вентилятора». Они также будут иметь два разных номинала конденсаторов для каждой части.

Ⅸ   Часто задаваемые вопросы

1. Будет ли протечка конденсатора?

Электролитические конденсаторы могут лопнуть и пролить жидкость, если они повреждены или подвергаются высоким нагрузкам в течение длительного времени.

2. Повышают ли конденсаторы напряжение?

Нет. Хотя их можно использовать в цепях, повышающих напряжение, конденсатор сам по себе не увеличивает напряжение.

3. Можно ли заменить двойной рабочий конденсатор двумя одинарными рабочими конденсаторами?

Двойной рабочий конденсатор  – это всего лишь два одинарных конденсатора, помещенных в один корпус для экономии места. Если у вас достаточно места и вы не можете найти замену двойному колпачку, вы можете использовать два отдельных.

4. Имеет ли значение внешний вид корпуса конденсатора переменного тока?

Конструкция не влияет на производительность, если конденсатор высокого качества и правильно расположен. Однако круглые формы встречаются чаще, чем овальные.

5. Все ли системы HVAC нуждаются в конденсаторе для работы?

Хотя все однофазные двигатели имеют пусковой конденсатор, некоторые электродвигатели изготавливаются без него.

6. Почему пусковые конденсаторы имеют более высокие номинальные характеристики, чем рабочие конденсаторы, если рабочий конденсатор используется постоянно?

Пусковой конденсатор требует много энергии для обеспечения достаточного крутящего момента для запуска двигателей в системе переменного тока.

7. Что произойдет, если используется рабочий конденсатор неправильного размера?

Это вызовет ряд проблем и создаст ненужную нагрузку на двигатель, например перегрев или снижение скорости.

Лучшие продажи диода

Фото

Деталь

Компания

Описание

Цена (долл. США)

Альтернативные модели

Деталь	Сравнить	Производители	Категория	Описание

Заказ и качество


Произв. Деталь №

Компания

Описание

Пакет

ПДФ

Кол-во

Цена (долл. США)

Поделиться

Как проверить конденсатор двигателя насоса для бассейна — INYOPools.com

Перейти к содержимому

• Ресурсы DIY
• Мой бассейн
• Видео
• Статьи
• Практические руководства
• Форум
• Основы ухода за бассейном

• • Статьи(482)
  • Практическое руководство(12)
  • Основы ухода за бассейном(11)
  • Видео(120)

Ищете детали для бассейна? Нажмите здесь, чтобы делать покупки в нашем магазине.

Как проверить конденсатор двигателя насоса для бассейна

27 апреля 2022 г. Мэтью Симмонс

В этом видео мы рассмотрим, как проверить конденсатор двигателя насоса бассейна с помощью мультиметра. Если двигатель вашего насоса для бассейна издает гудящий звук при попытке включить его, то следующие шаги помогут вам определить, нужен ли вам новый конденсатор или новый двигатель.

Где находится конденсатор двигателя?

• Задняя часть двигателя, рядом с клеммными соединениями. Пример: UST1102
• Выступ на верхней части двигателя, иногда называемый конурой конденсатора. Пример: B2854

Не все двигатели имеют исправный конденсатор; многие двигатели насосов для надземных бассейнов не имеют конденсатора под торцевой крышкой или выступом двигателя.

Этапы проверки конденсатора

1. Отключите питание двигателя выключателем.
2. Снимите торцевую крышку и/или отсек для конденсатора.
3. Снимите конденсатор с задней части двигателя.
4. Используйте изолированную отвертку, чтобы разрядить остаточный заряд конденсатора, пересекая обе клеммы кончиком отвертки.
5. Сфотографируйте проводку конденсатора, чтобы убедиться, что повторная проводка выполнена правильно.
6. Снимите провода с выводов конденсатора с помощью острогубцев.
7. Проверьте конденсатор на наличие повреждений или дефектов, особенно следов подгорания, плавления или вздутия корпуса.
8. Для проверки установите мультиметр на емкость. Также проверьте корпус конденсатора на номинал в микрофарадах.
   1. Рабочие конденсаторы указаны номиналом в один микрофарад; например, 25 МФД и 30 МФД . С другой стороны, пусковые конденсаторы перечисляют диапазон микрофарад, например 124-149 MFD или 161-193 MFD 9009. 2 .
9. Поднесите измерительные провода мультиметра к клеммам конденсатора, чтобы начать проверку. Измерителю может потребоваться несколько секунд, чтобы показать показания. Обратите внимание на Чтение.
10. Затем переверните провода, чтобы проверить клеммы в обратном порядке. Обратите внимание на Чтение.
11. Сравните показания с номиналами конденсатора. Например, пусковой конденсатор имеет номинал 124-149 МФД ; два результата теста были 133 и 132,8. Следовательно, конденсатор прошел испытание емкости. Однако конденсатор не выдержал испытания, если его показания находились за пределами указанного диапазона.
    1. Для пусковых конденсаторов вы увидите один рейтинг с плюсом или минусом в процентах; Ваши показания должны быть в пределах этого поля, чтобы пройти тест. Например, рабочий конденсатор номиналом 30 МФД, ±6% ; ваш конденсатор должен находиться в диапазоне от 28,2 до 31,8 MFD.
12. Если ваш конденсатор не прошел тест на емкость, посетите раздел деталей двигателей Inyo Pool, чтобы найти замену0091 Статья по теме – Как подобрать правильный конденсатор для двигателя насоса для бассейна
    неисправный конденсатор конденсатор ПРОВЕРКА КОНДЕНСАТОРА конденсатор двигателя ЗАМЕНА ДВИГАТЕЛЯ НАСОС ДЛЯ БАССЕЙНА Конденсатор насоса для бассейна запуск конденсатора проверка конденсатора

    Мэтью Симмонс

    Рекомендуемые ресурсы

    Как проверить конденсатор насоса для бассейна

    6 сентября 2017 г.
